Generalidades Anatomía Examen del pie Pie plano Pie cavo Metatarsalgias Pie paralítico Pie bot varo equino.

Presentación del tema: "Generalidades Anatomía Examen del pie Pie plano Pie cavo Metatarsalgias Pie paralítico Pie bot varo equino."— Transcripción de la presentación:

1 Generalidades Anatomía Examen del pie Pie plano Pie cavo Metatarsalgias Pie paralítico Pie bot varo equino

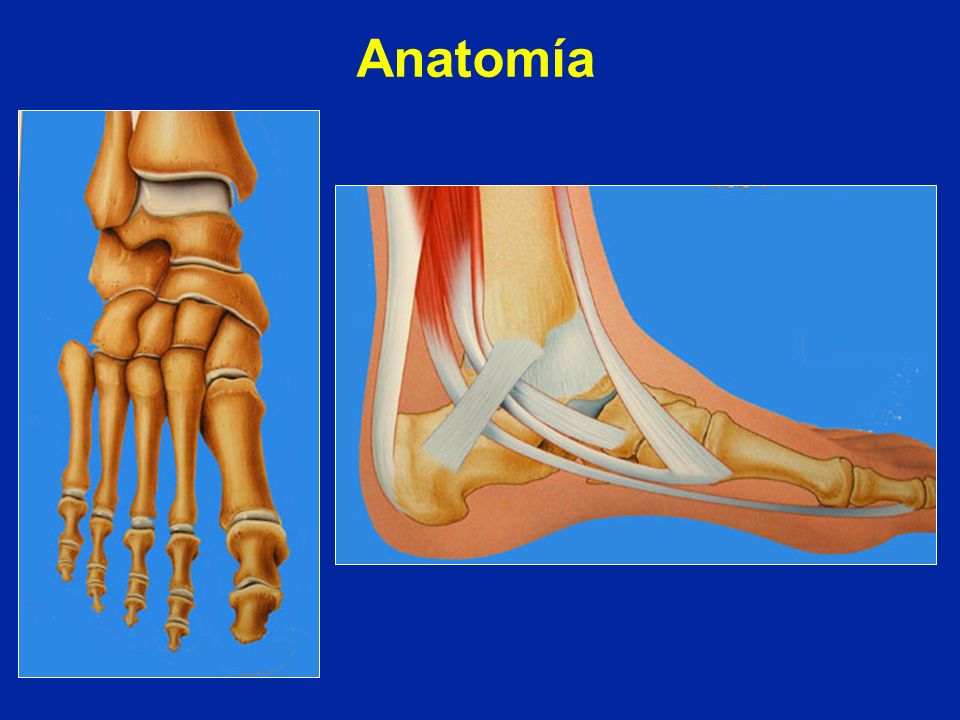

2 Anatomía

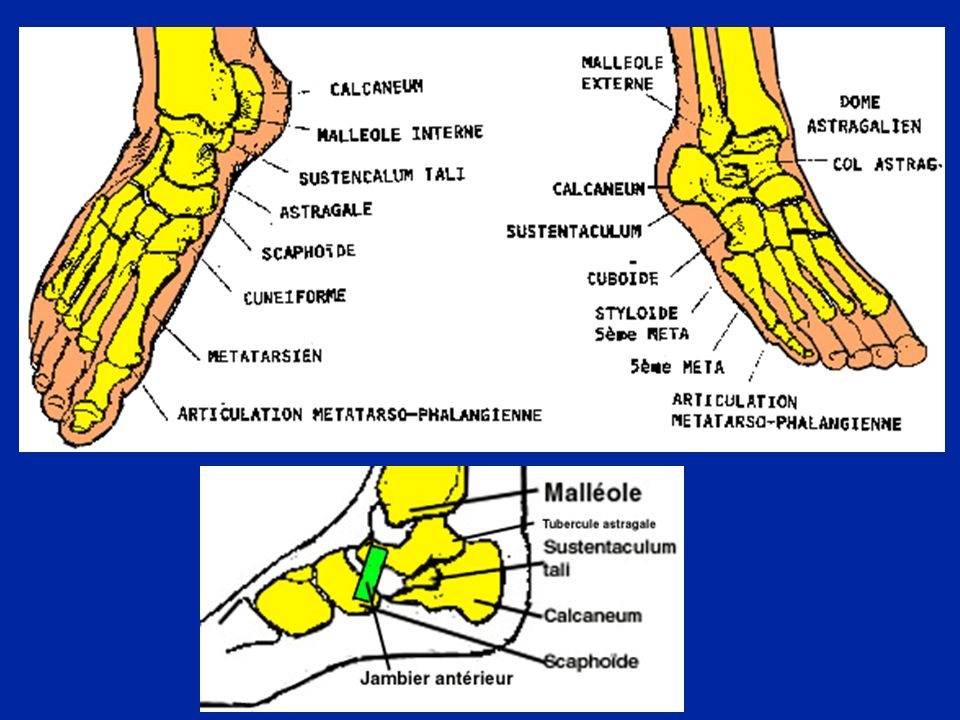

3

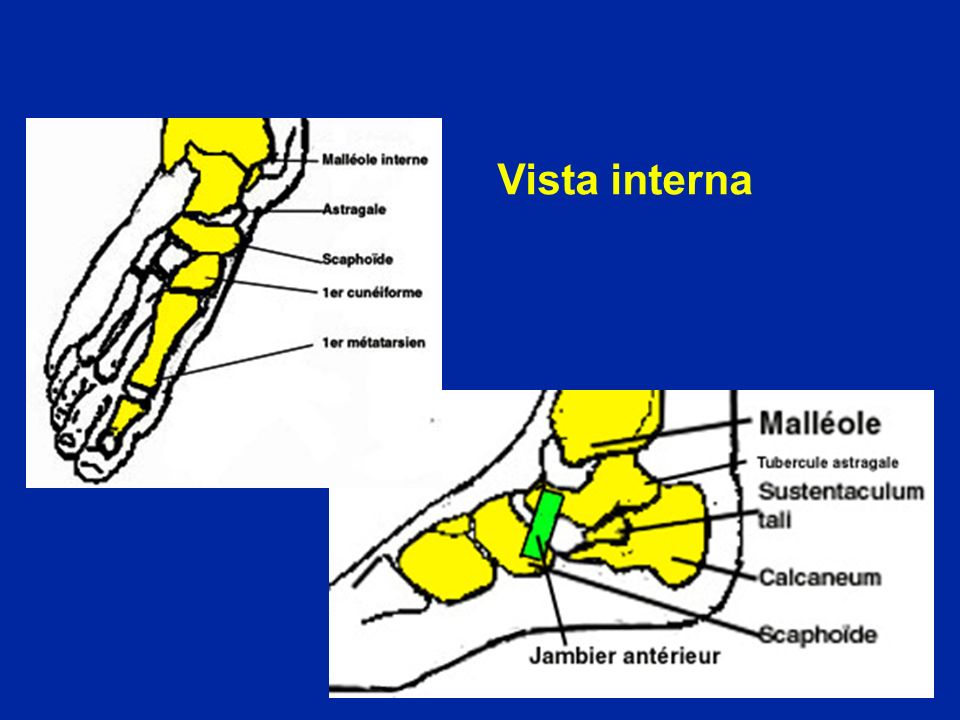

4 Vista interna

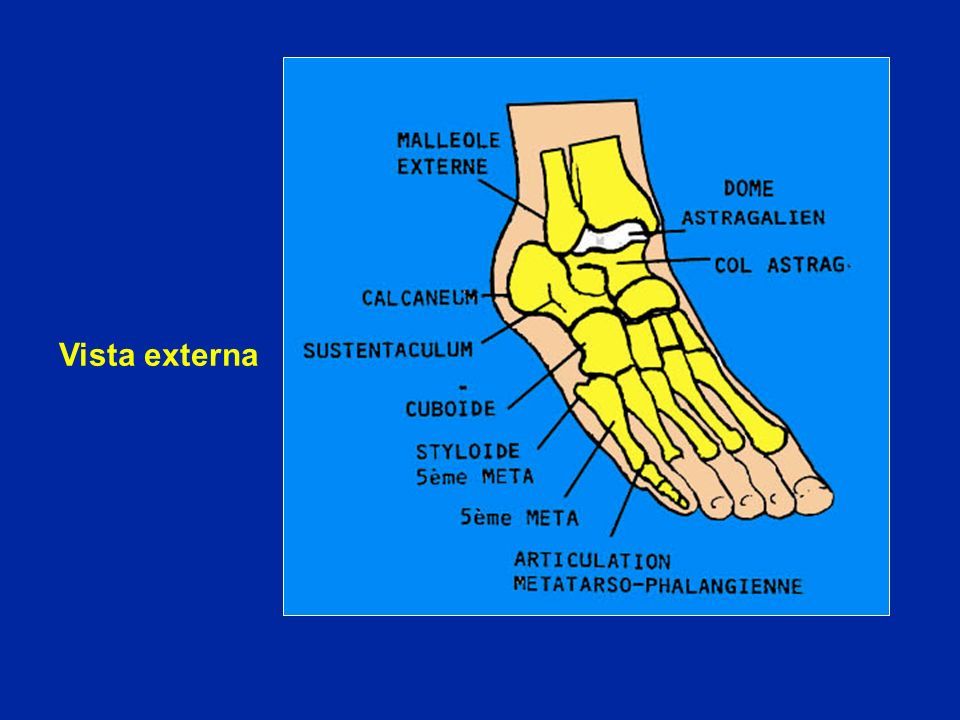

5 Vista externa

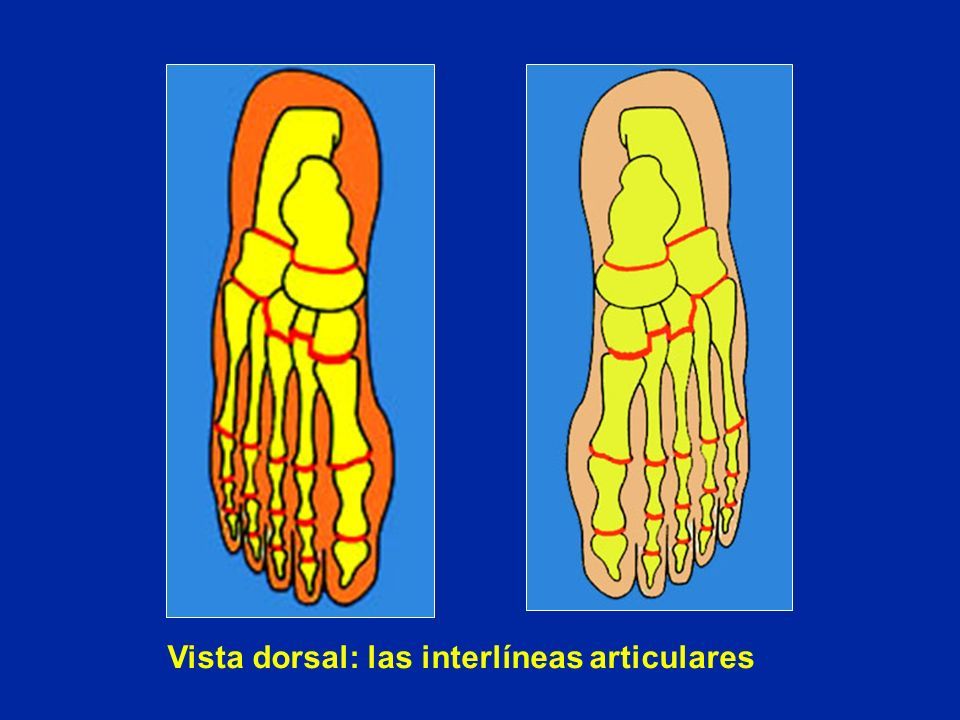

6 Vista dorsal: las interlíneas articulares

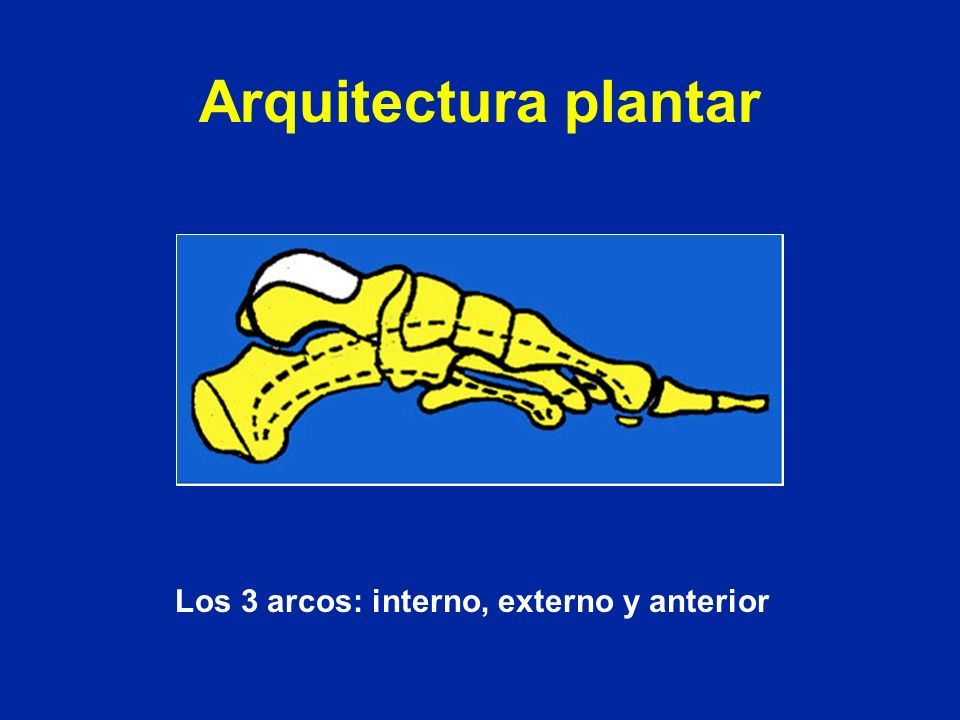

7 Arquitectura plantar Los 3 arcos: interno, externo y anterior

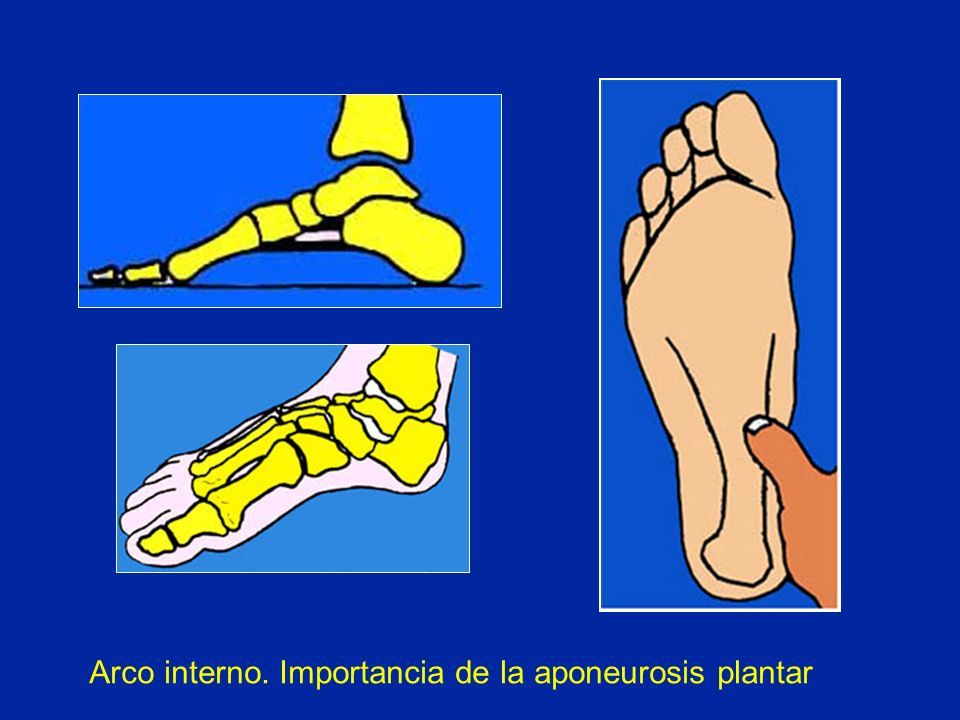

8 Arco interno. Importancia de la aponeurosis plantar

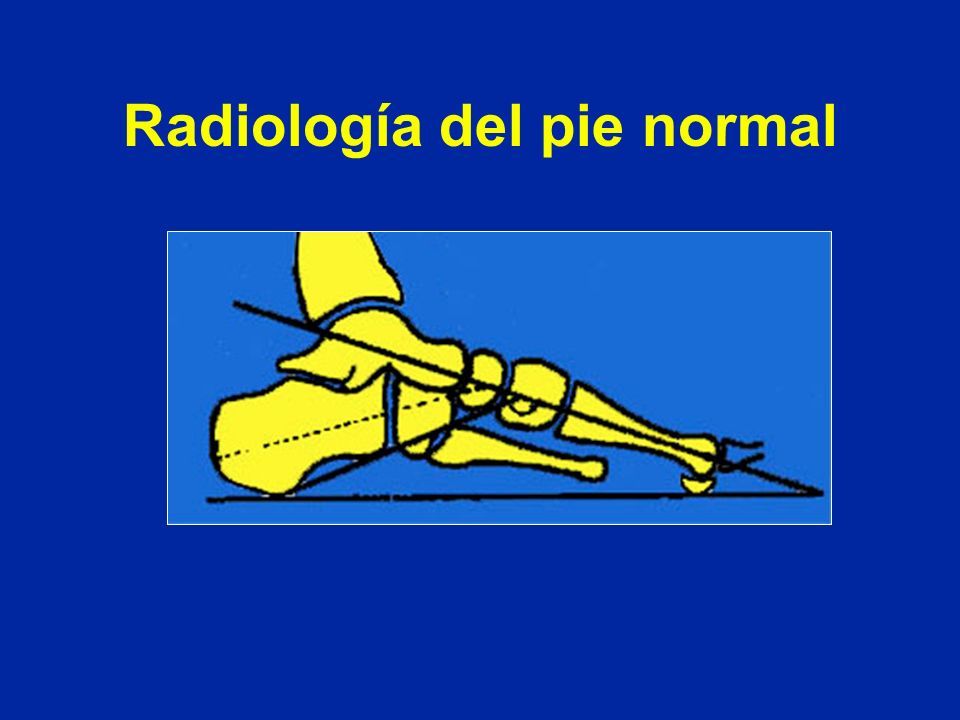

9 Radiología del pie normal

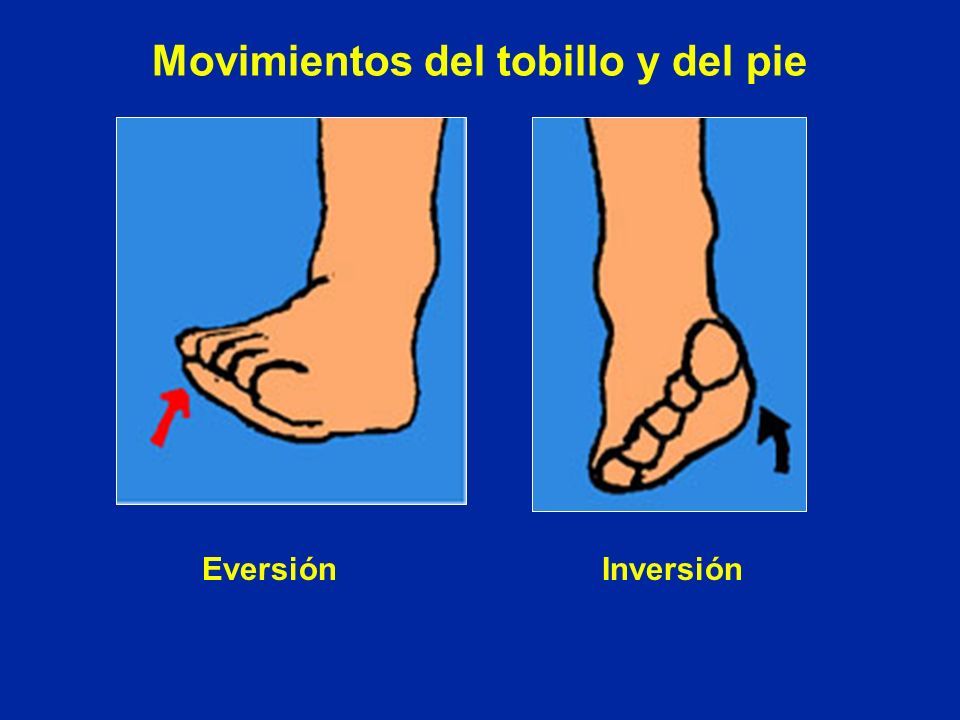

10 Movimientos del tobillo y del pie EversiónInversión

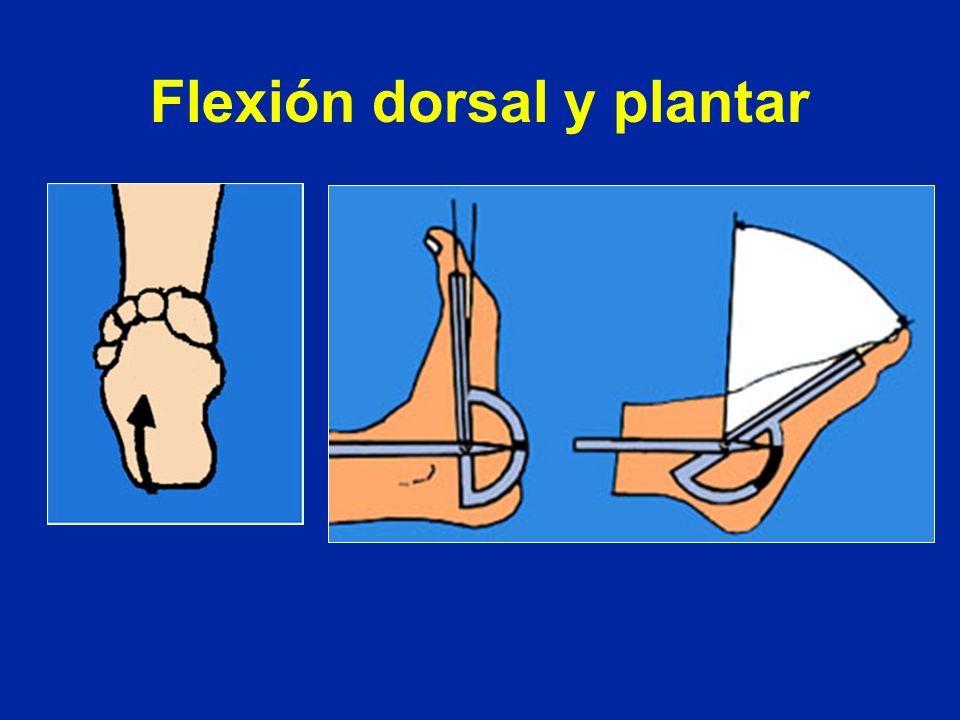

11 Flexión dorsal y plantar

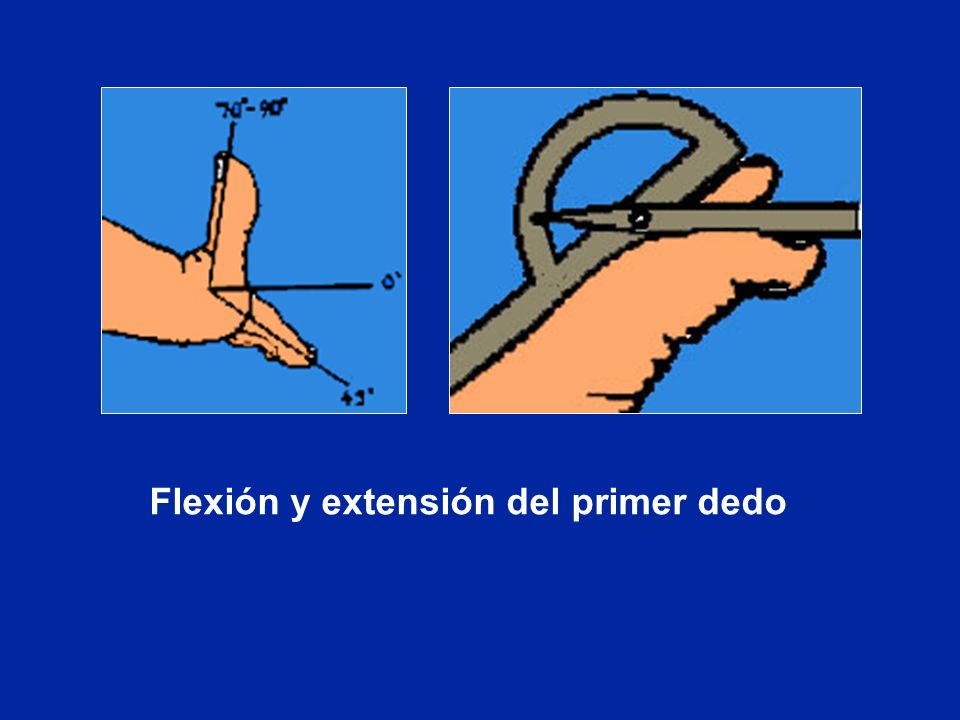

12 Flexión y extensión del primer dedo

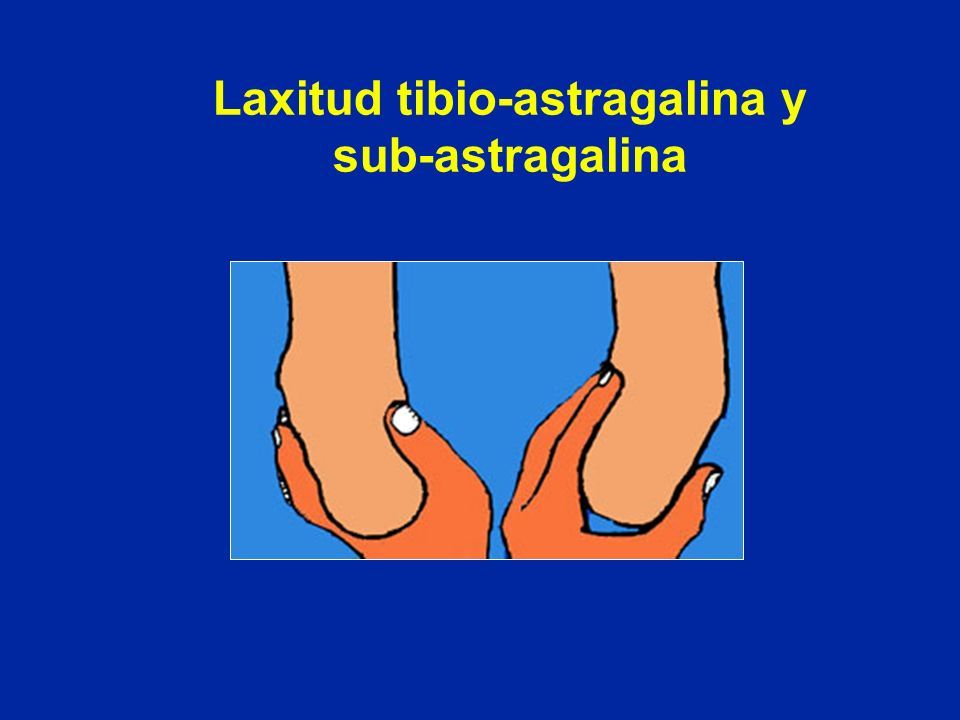

13 Laxitud tibio-astragalina y sub-astragalina

14 Impresión plantar Fotopodograma normal

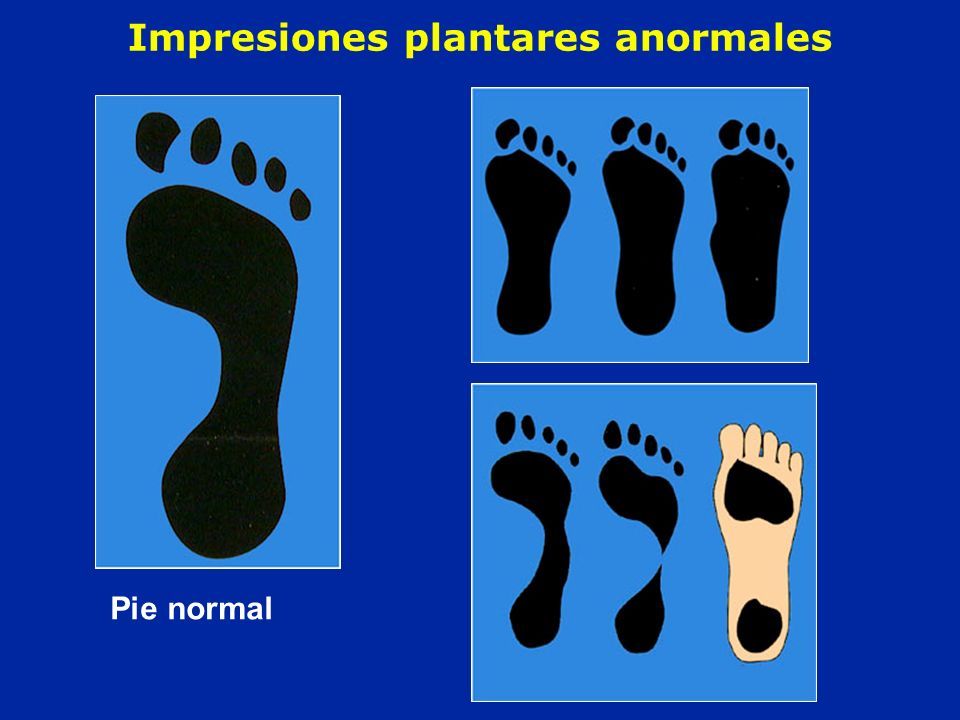

15 Impresiones plantares anormales Pie normal

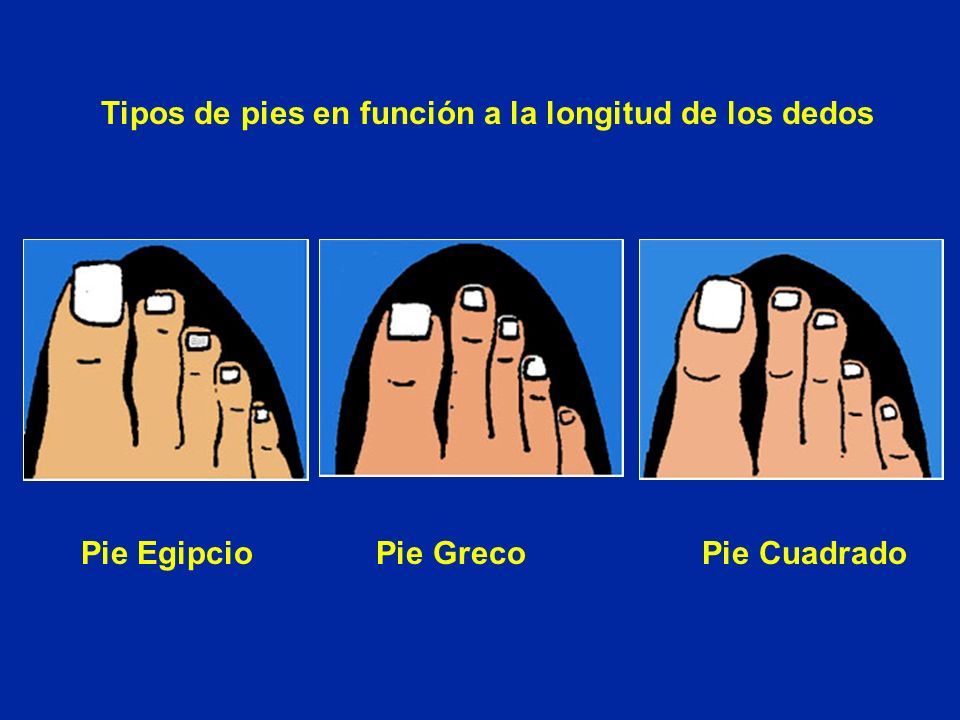

16 Tipos de pies en función a la longitud de los dedos Pie Egipcio Pie Greco Pie Cuadrado

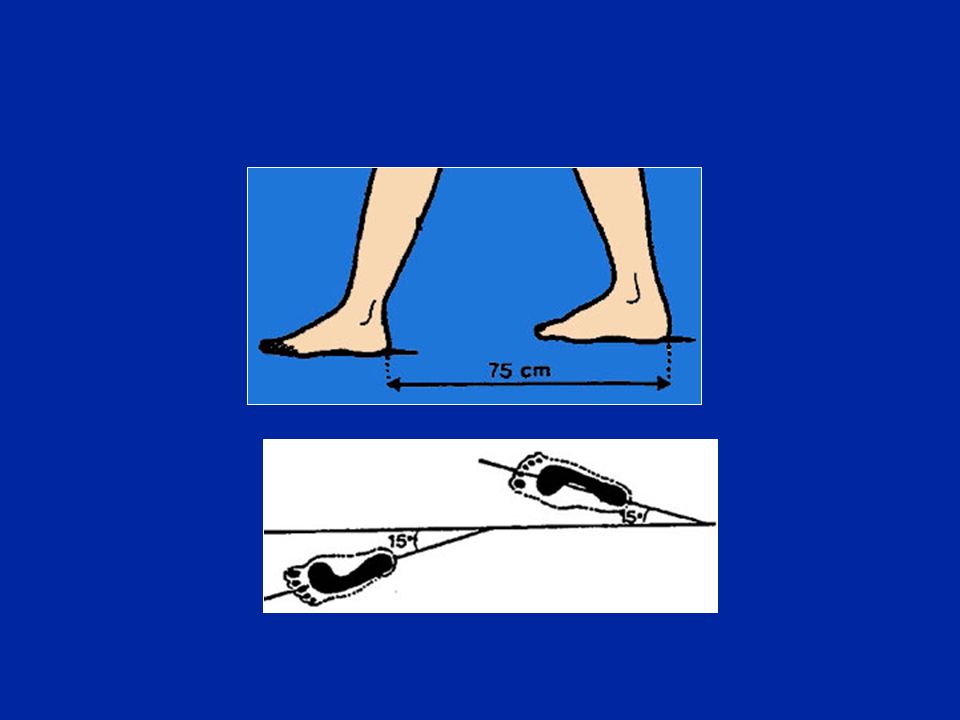

17

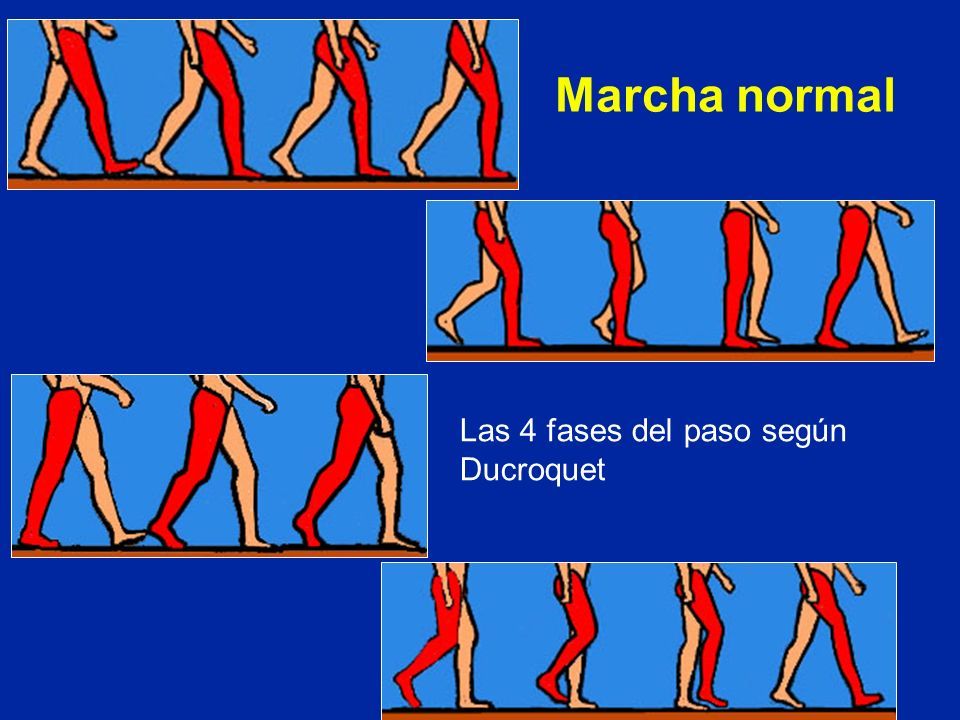

18 Marcha normal Las 4 fases del paso según Ducroquet

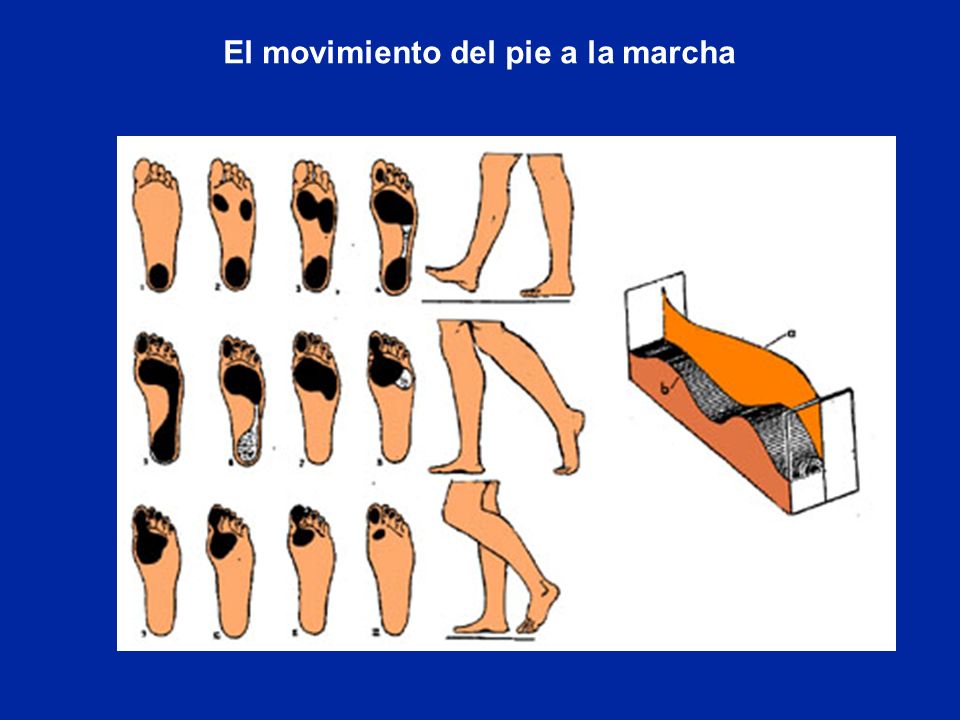

19 El movimiento del pie a la marcha

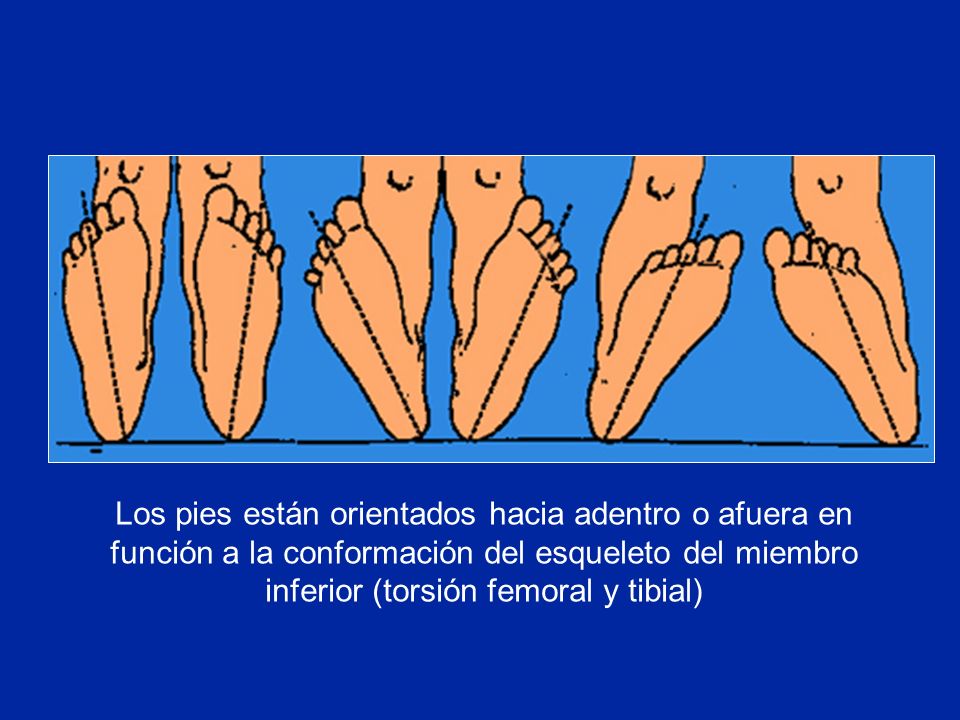

20 Los pies están orientados hacia adentro o afuera en función a la conformación del esqueleto del miembro inferior (torsión femoral y tibial)

21 PIE PLANO

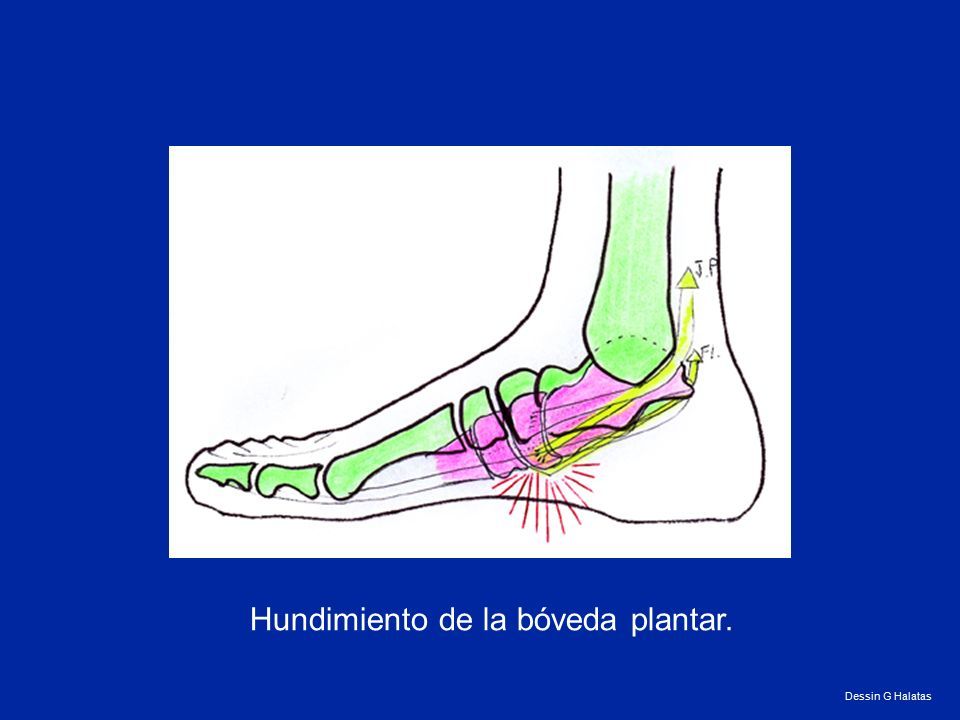

22 Hundimiento de la bóveda plantar. Dessin G Halatas

23 Valgo del talón Pie plano valgo estático

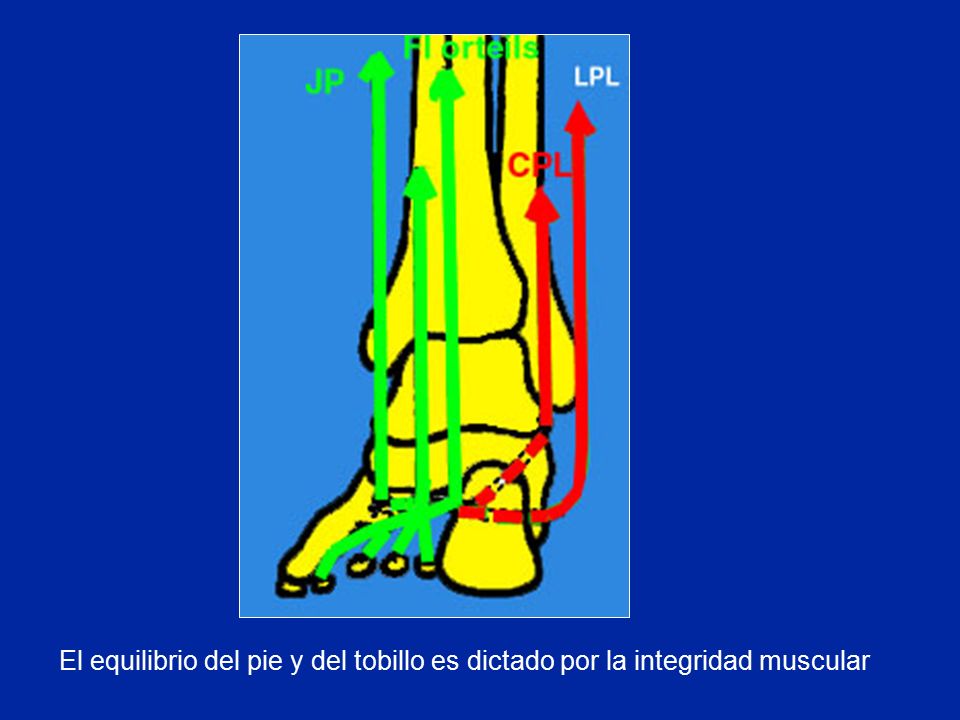

24 El equilibrio del pie y del tobillo es dictado por la integridad muscular

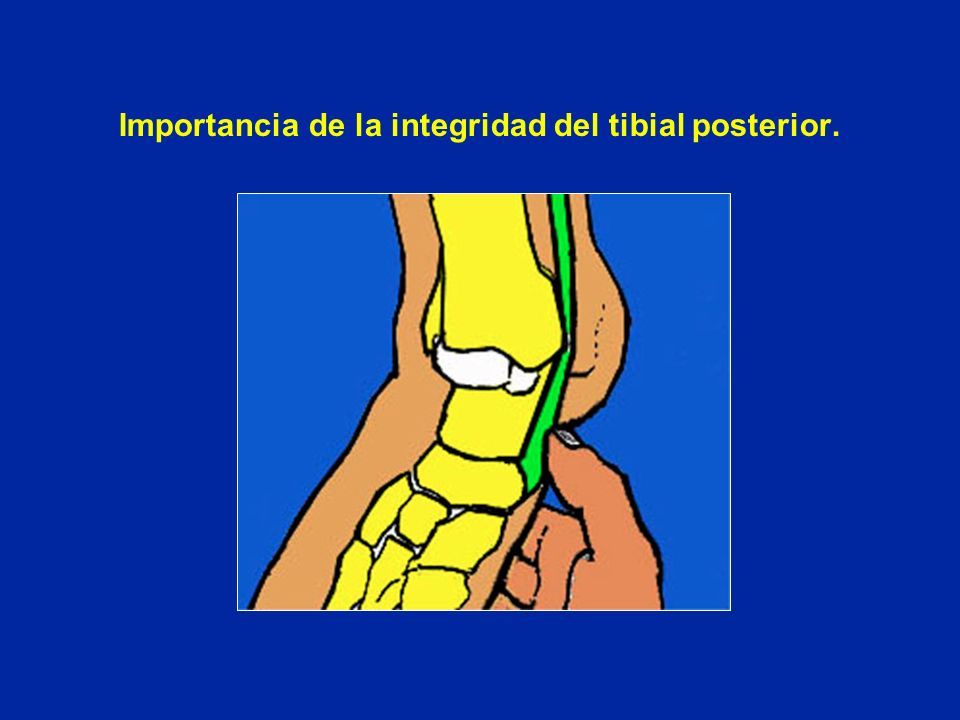

25 Importancia de la integridad del tibial posterior.

26

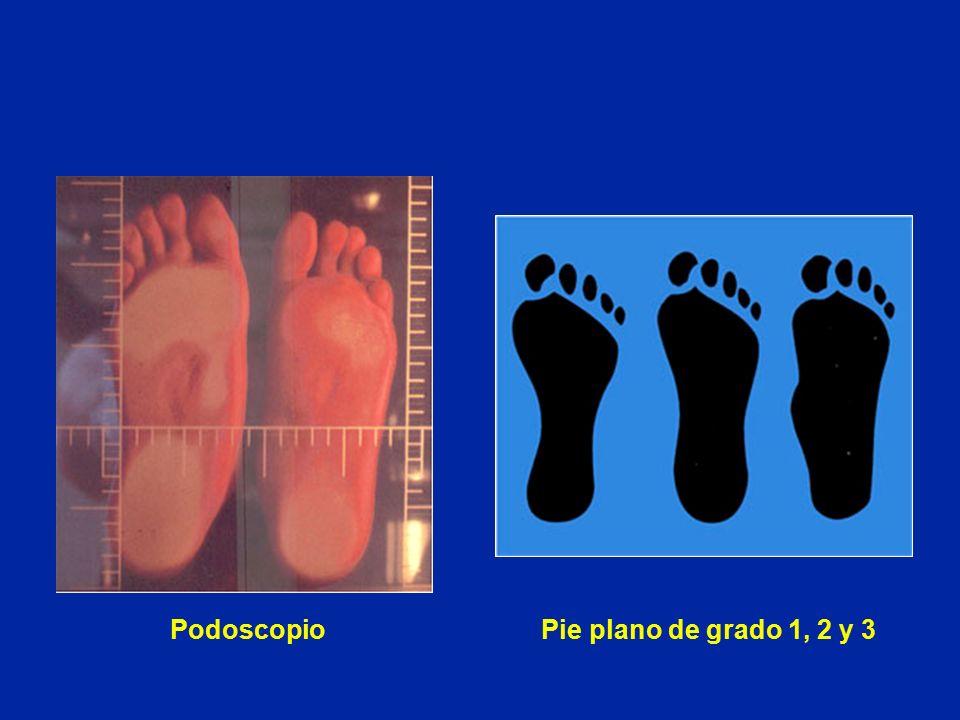

27 Podoscopio Pie plano de grado 1, 2 y 3

28

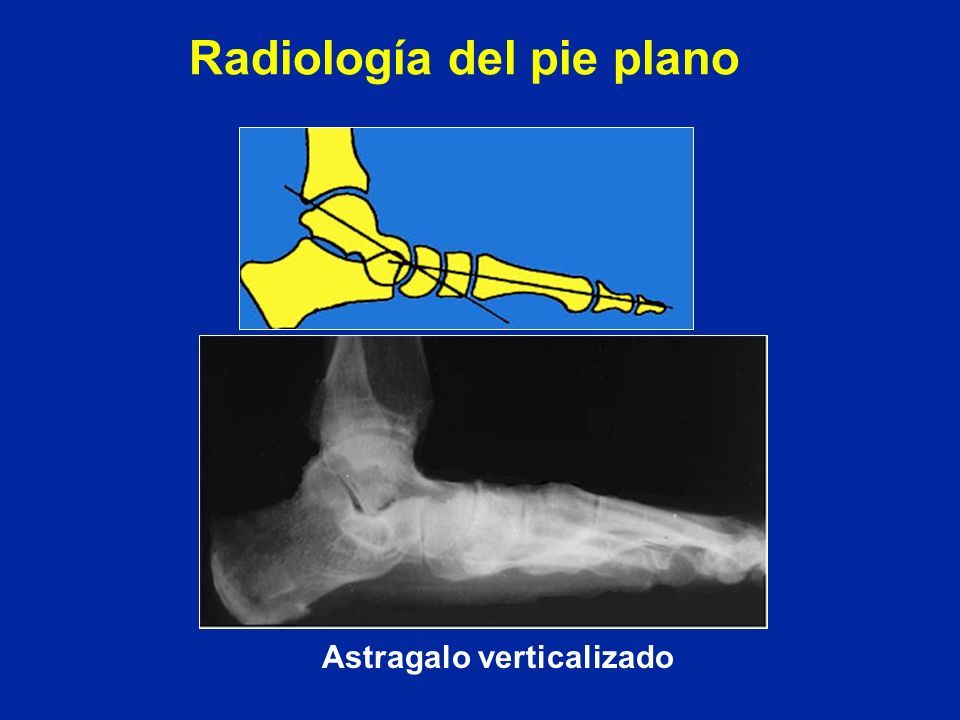

29 Radiología del pie plano Astragalo verticalizado

30 Pie plano mayor de la poliomielitis

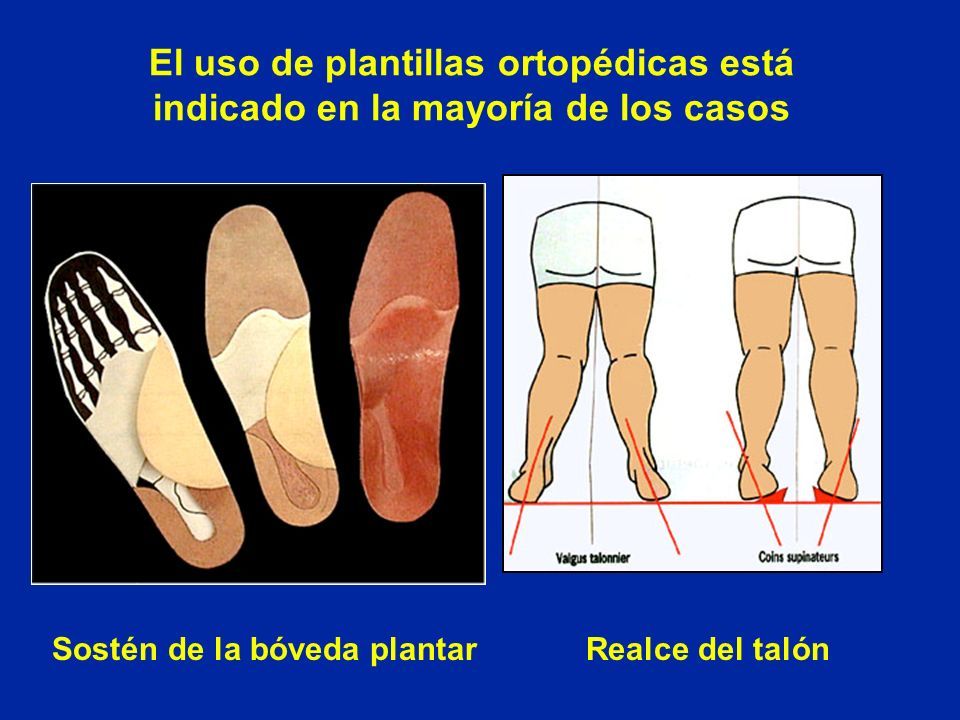

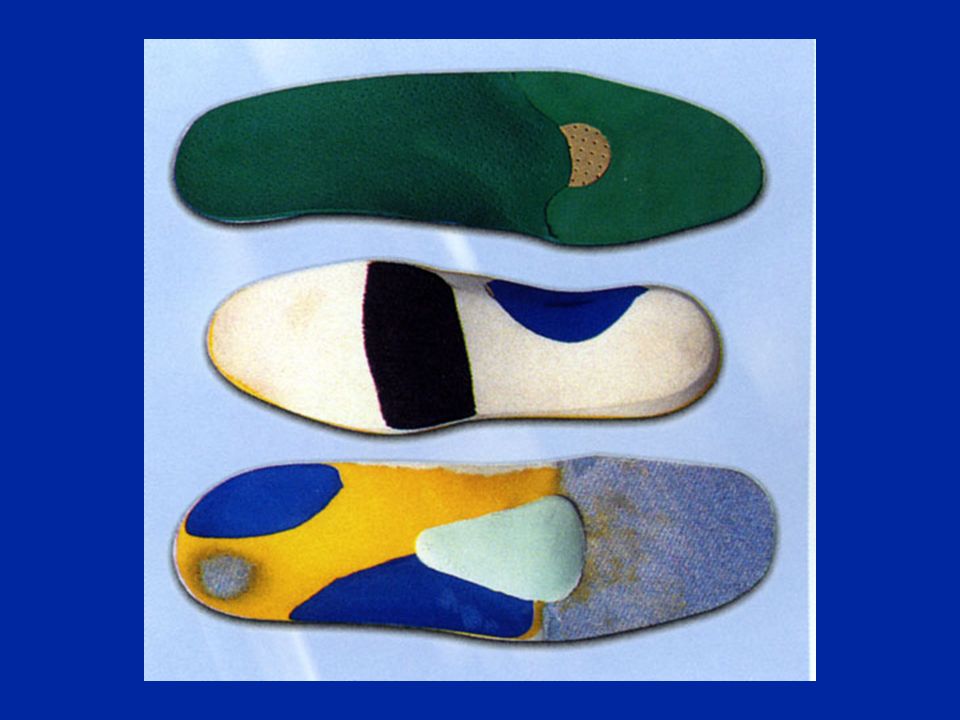

31 El uso de plantillas ortopédicas está indicado en la mayoría de los casos Sostén de la bóveda plantarRealce del talón

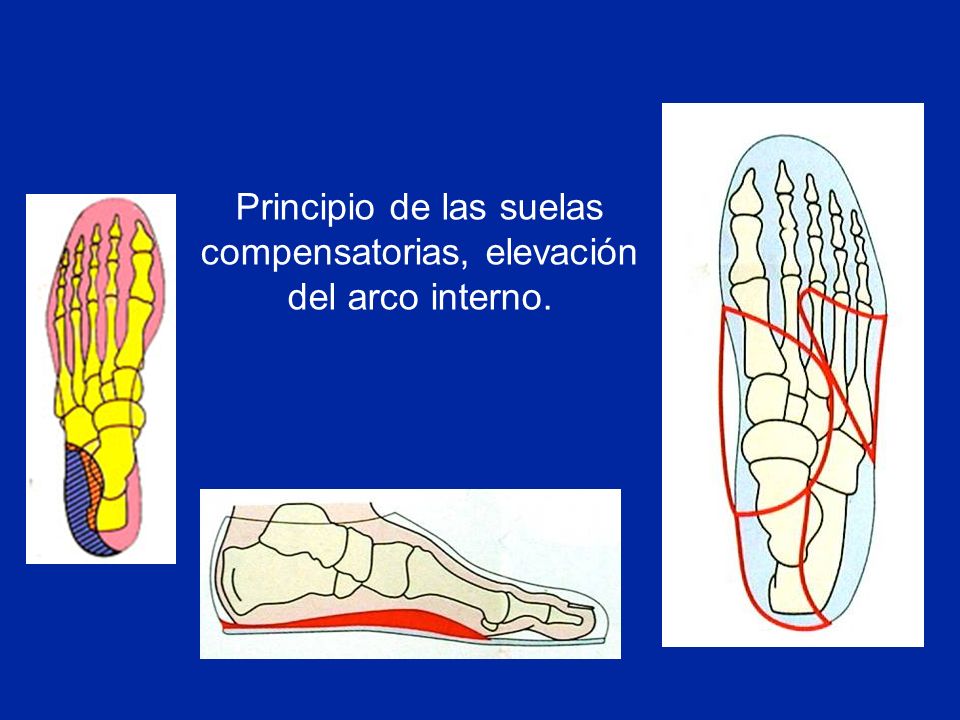

32 Principio de las suelas compensatorias, elevación del arco interno.

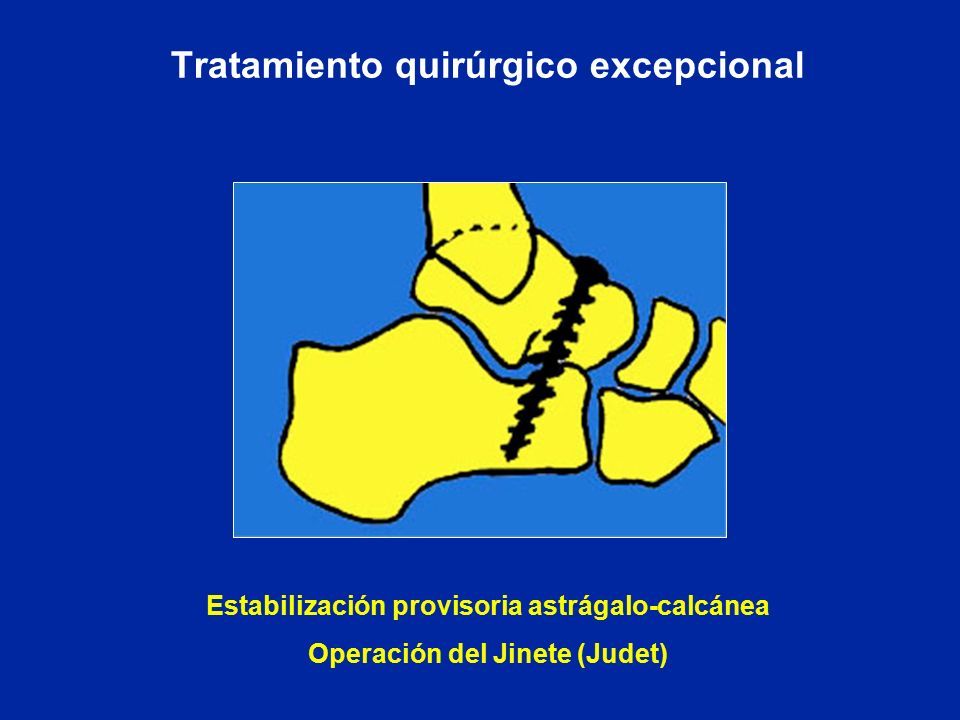

33 Tratamiento quirúrgico excepcional Estabilización provisoria astrágalo-calcánea Operación del Jinete (Judet)

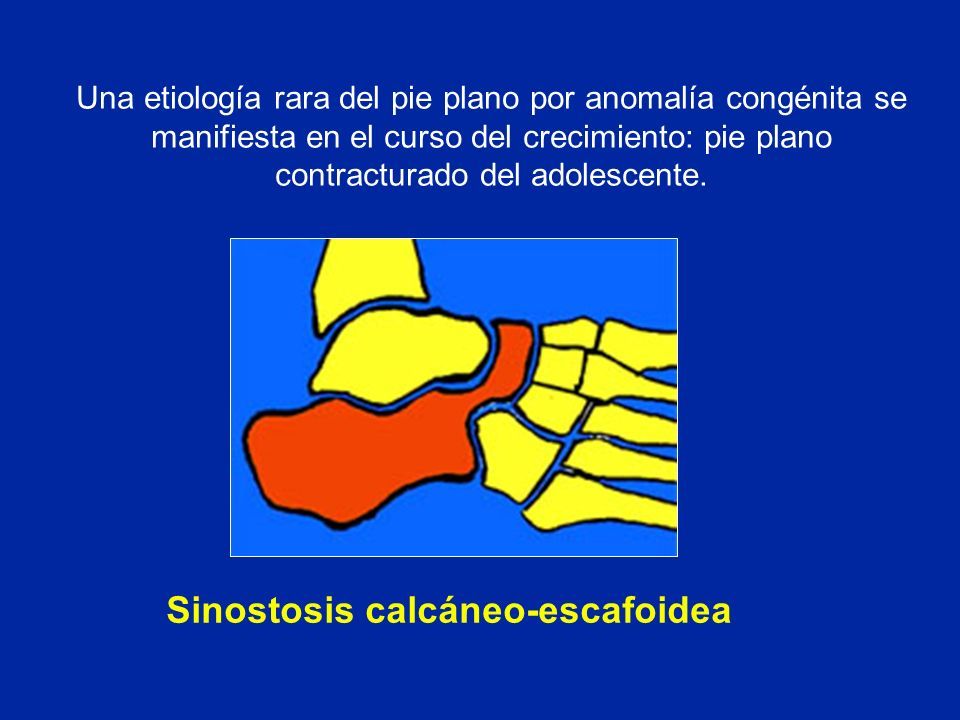

34 Sinostosis calcáneo-escafoidea Una etiología rara del pie plano por anomalía congénita se manifiesta en el curso del crecimiento: pie plano contracturado del adolescente.

35 PIE CAVO

36 Pie cavo

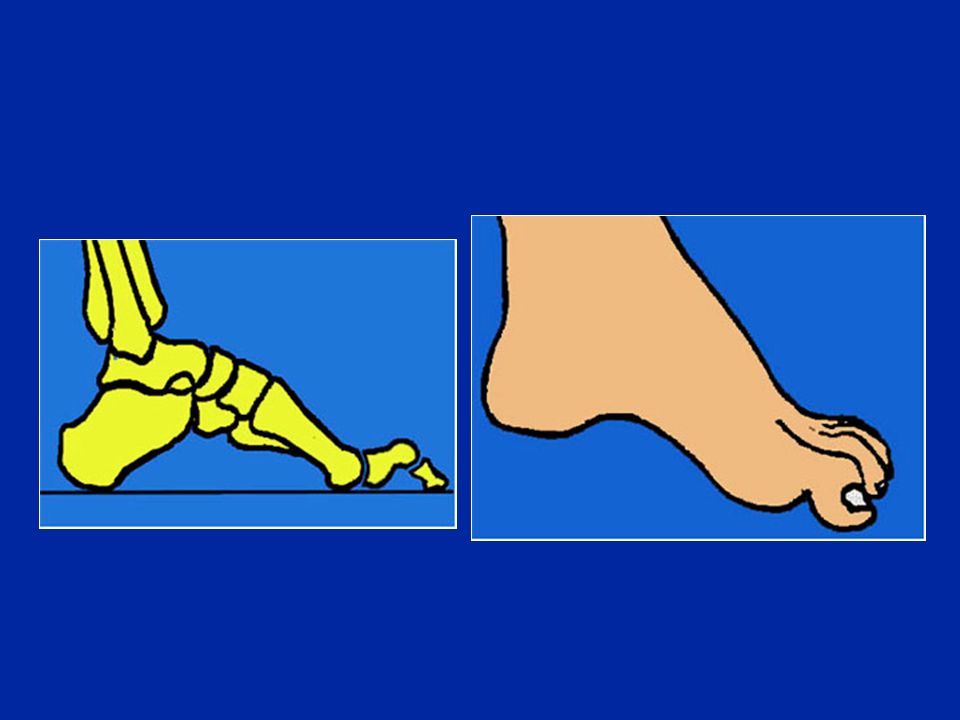

37

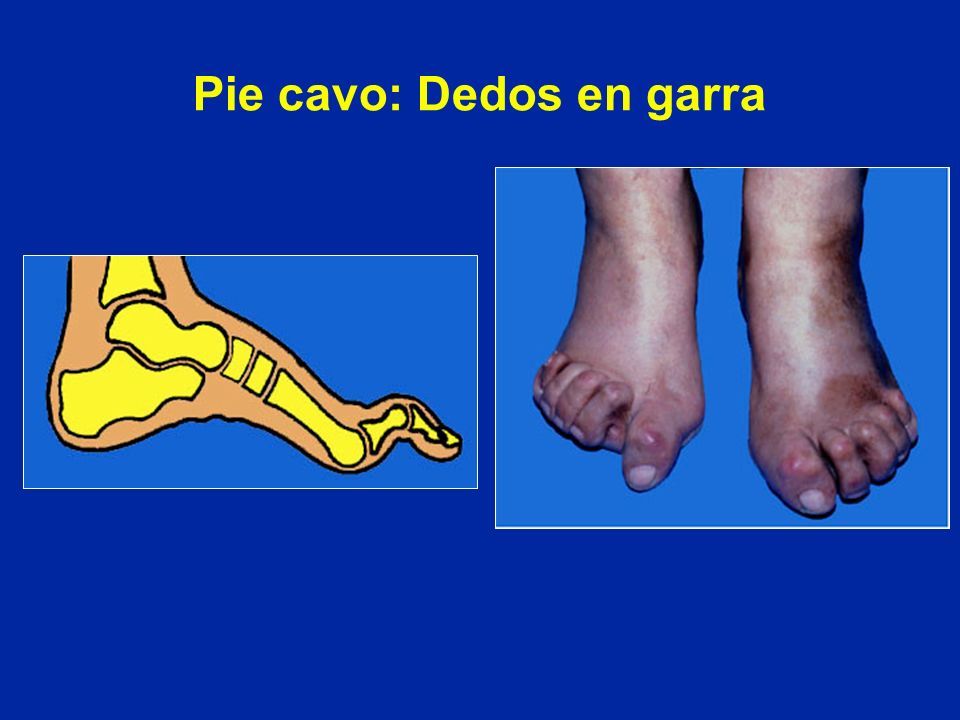

38 Pie cavo: Dedos en garra

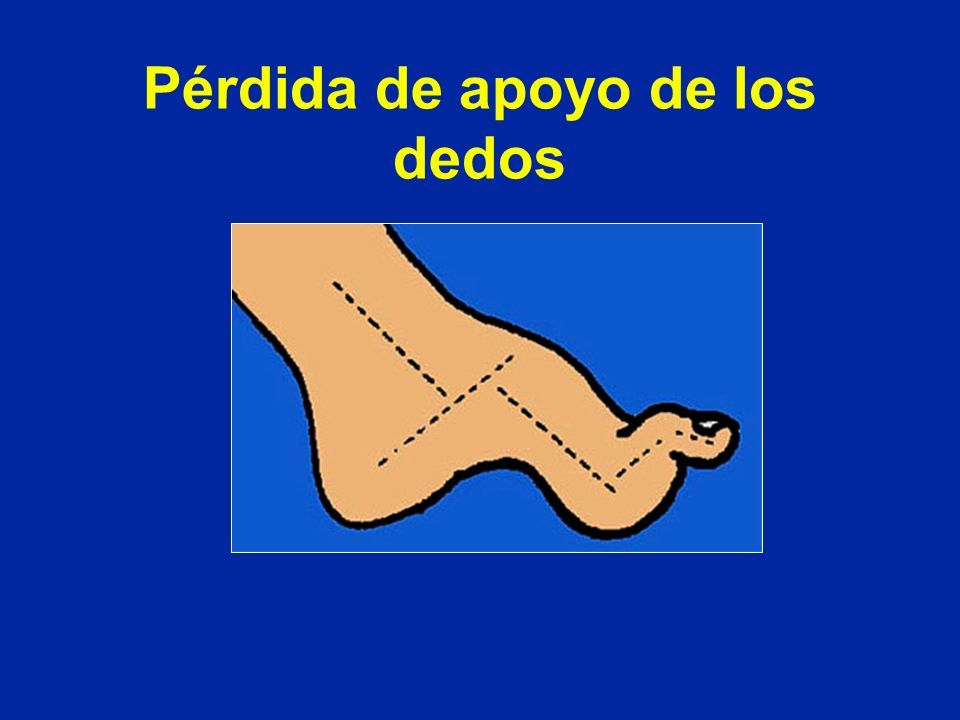

39 Pérdida de apoyo de los dedos

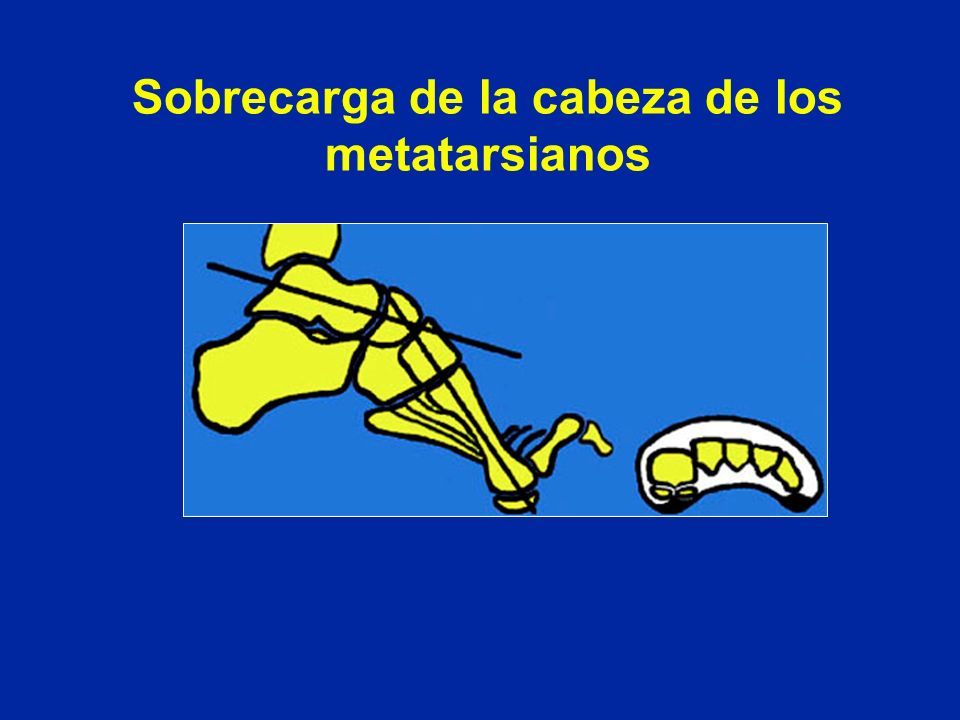

40 Sobrecarga de la cabeza de los metatarsianos

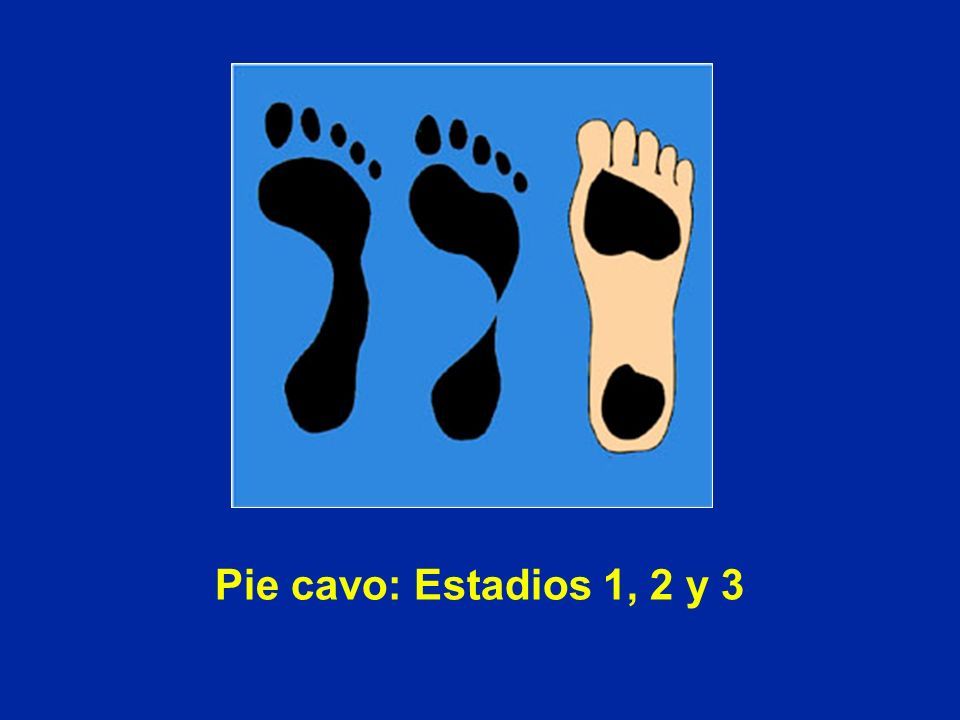

41 Pie cavo: Estadios 1, 2 y 3

42

43 El hiper apoyo metatarsiano se manifestara en forma de callos plantares.

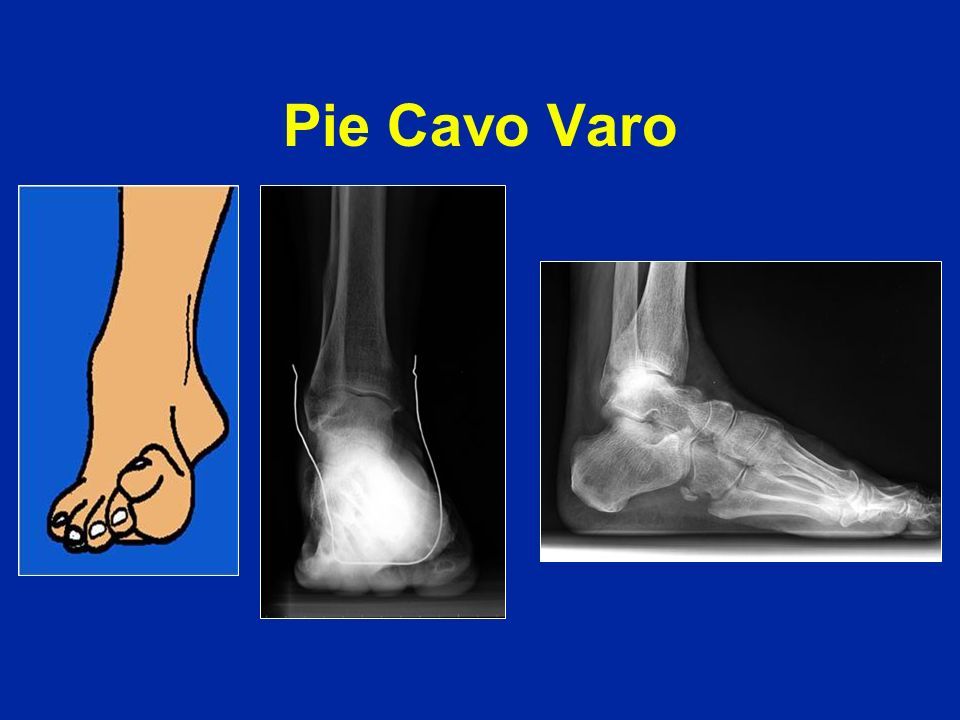

44 Pie Cavo Varo

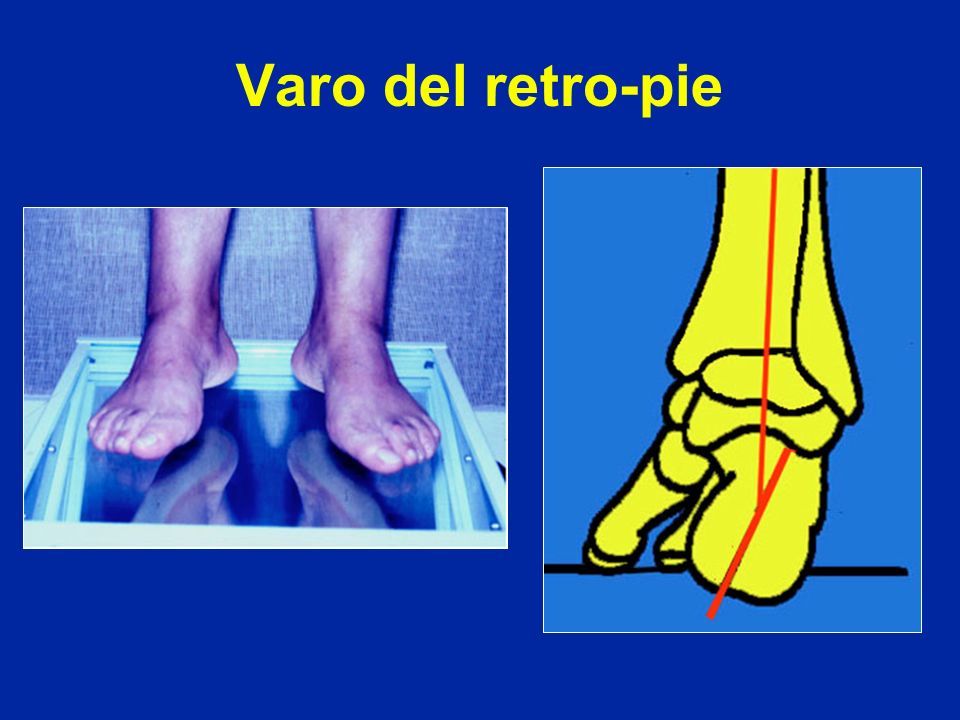

45 Varo del retro-pie

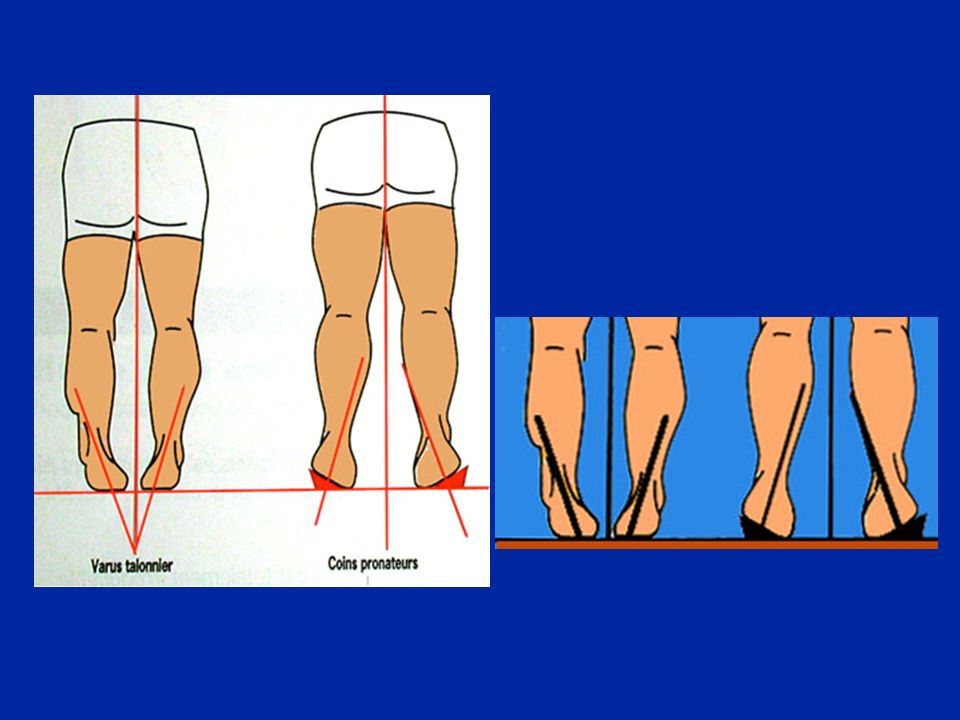

46

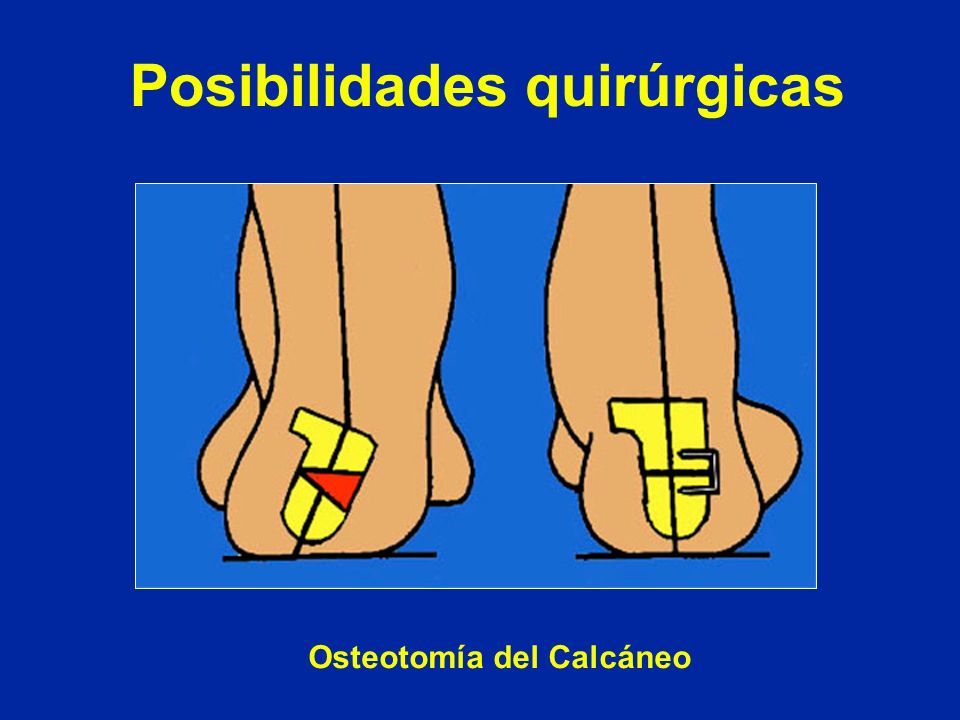

47 Posibilidades quirúrgicas Osteotomía del Calcáneo

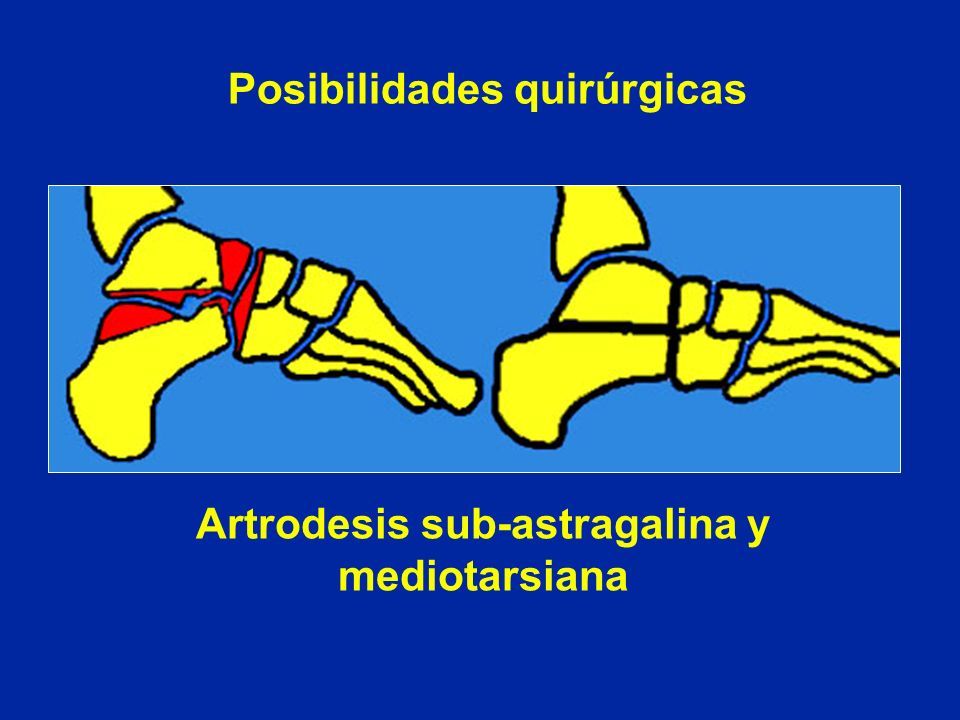

48 Artrodesis sub-astragalina y mediotarsiana Posibilidades quirúrgicas

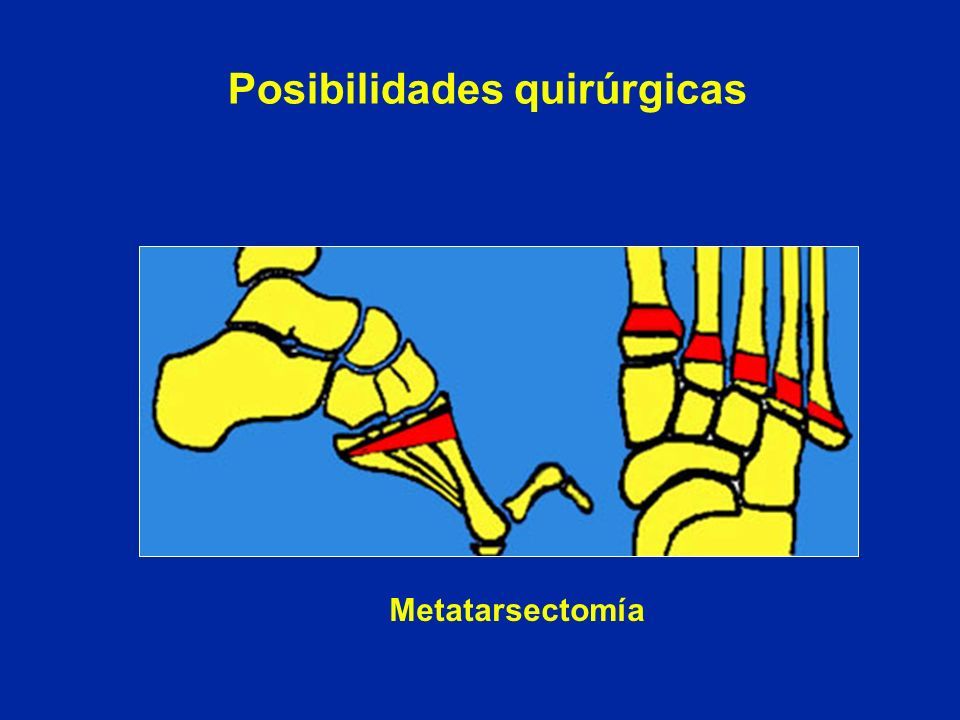

49 Metatarsectomía Posibilidades quirúrgicas

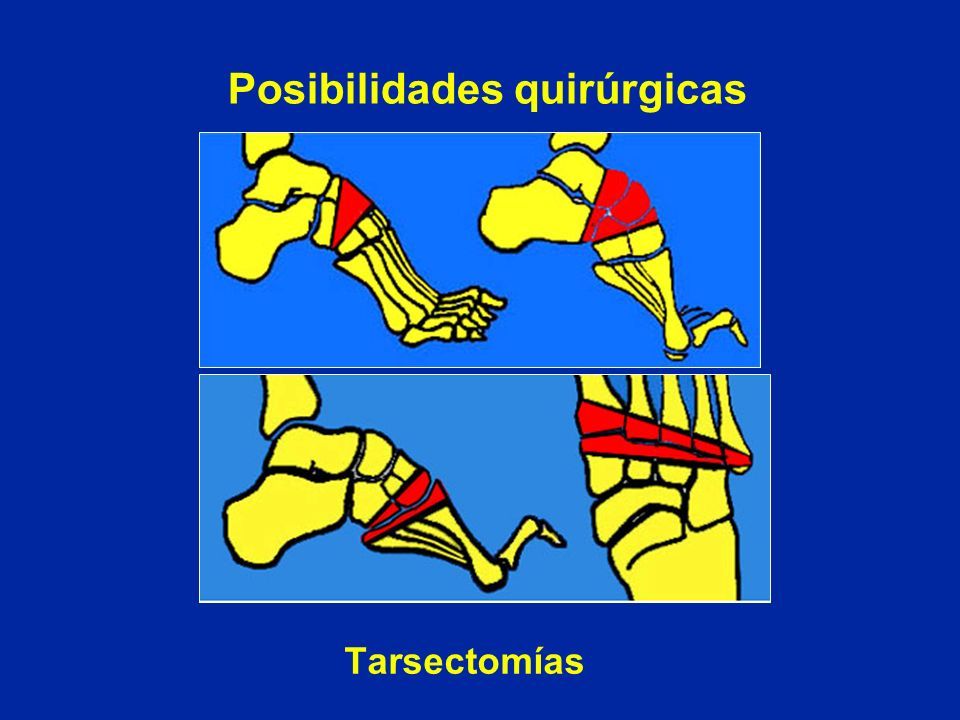

50 Tarsectomías Posibilidades quirúrgicas

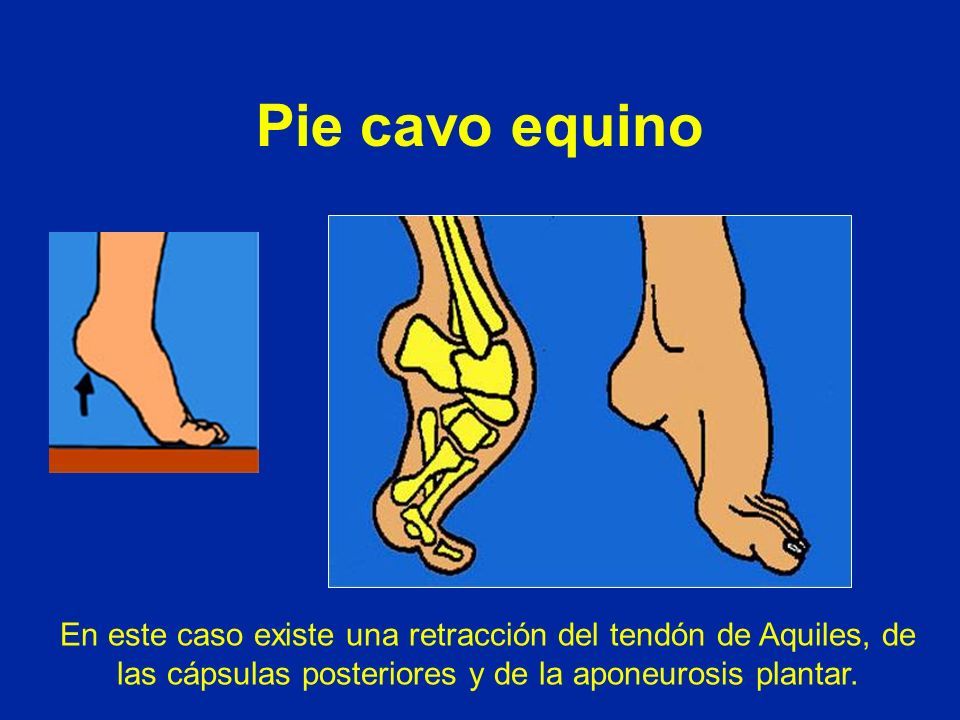

51 Pie cavo equino En este caso existe una retracción del tendón de Aquiles, de las cápsulas posteriores y de la aponeurosis plantar.

52 Metatarsalgias

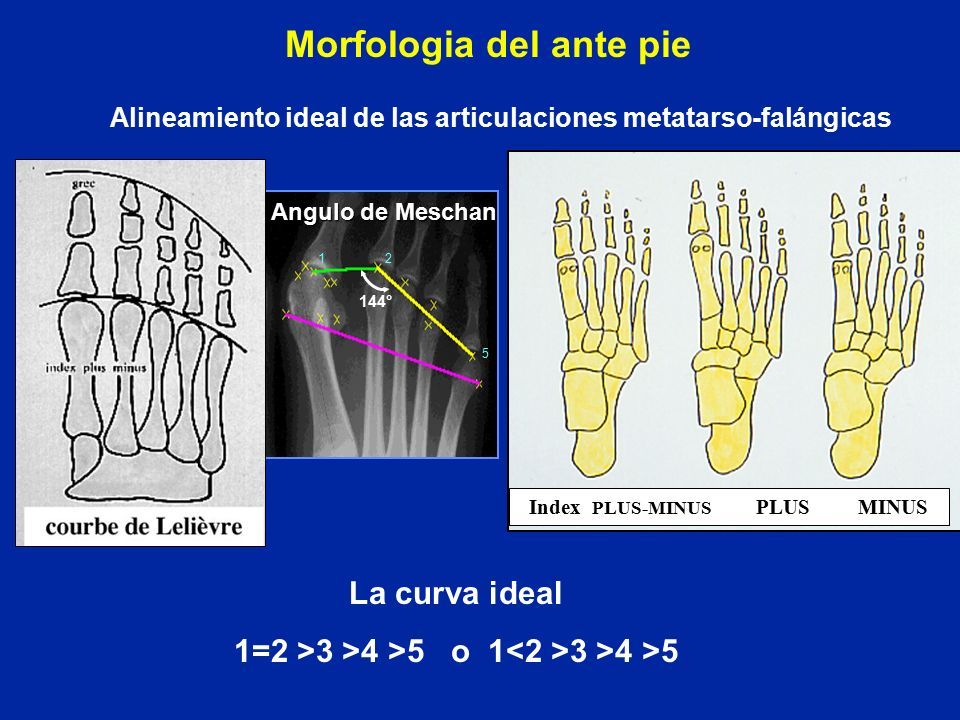

53 Index PLUS-MINUS PLUS MINUS La curva ideal 1=2 >3 >4 >5 o 1 3 >4 >5 2 5 1 144° Angulo de Meschan Morfologia del ante pie Alineamiento ideal de las articulaciones metatarso-falángicas

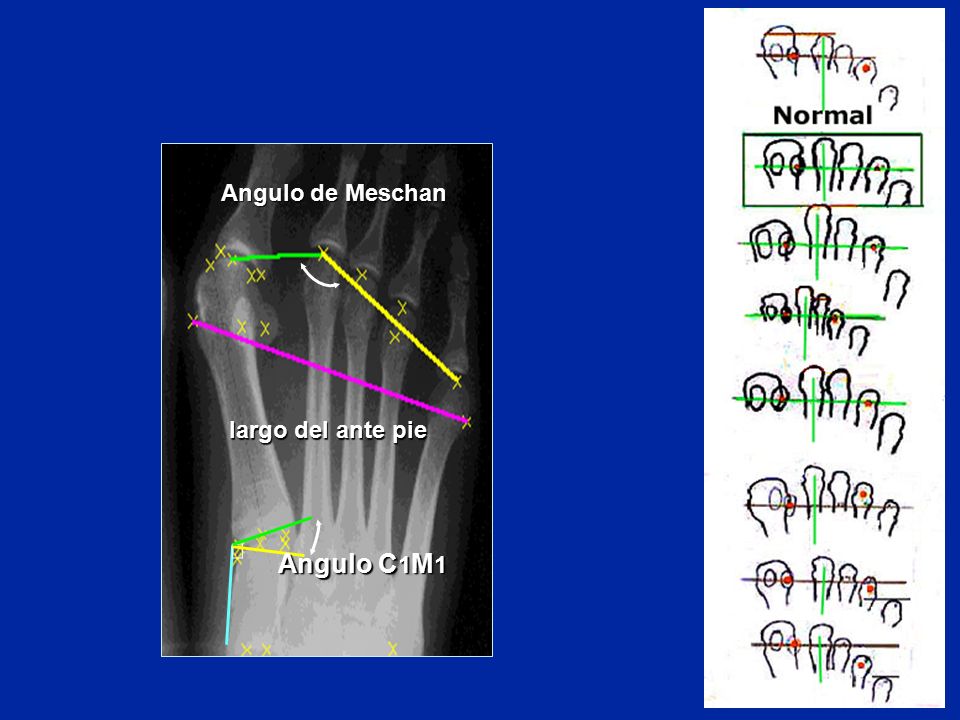

54 Angulo C 1 M 1 largo del ante pie Angulo de Meschan

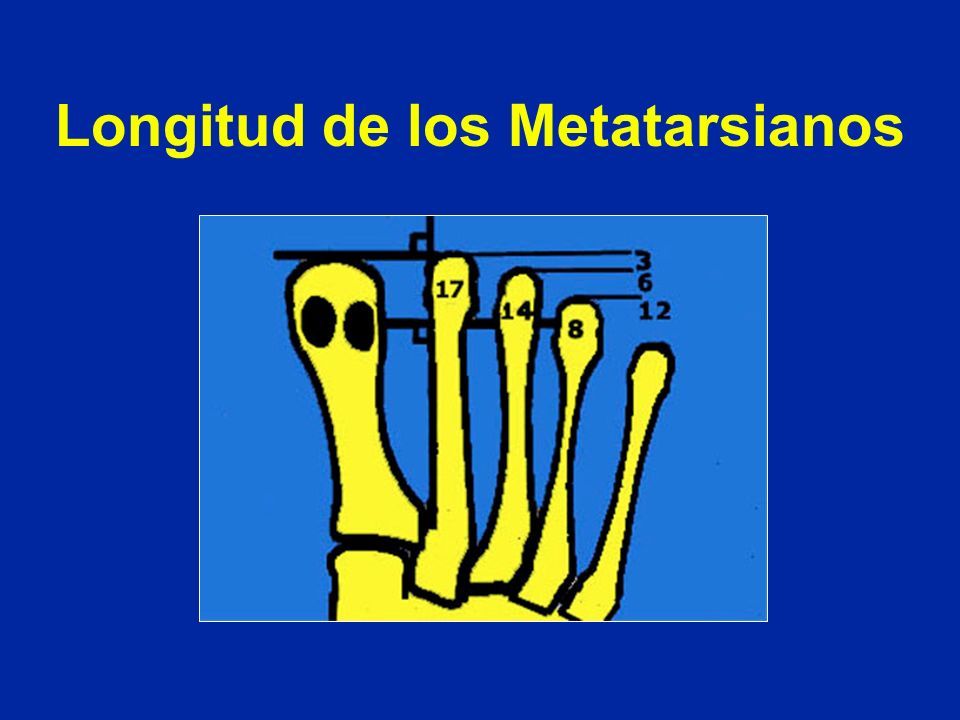

55 Longitud de los Metatarsianos

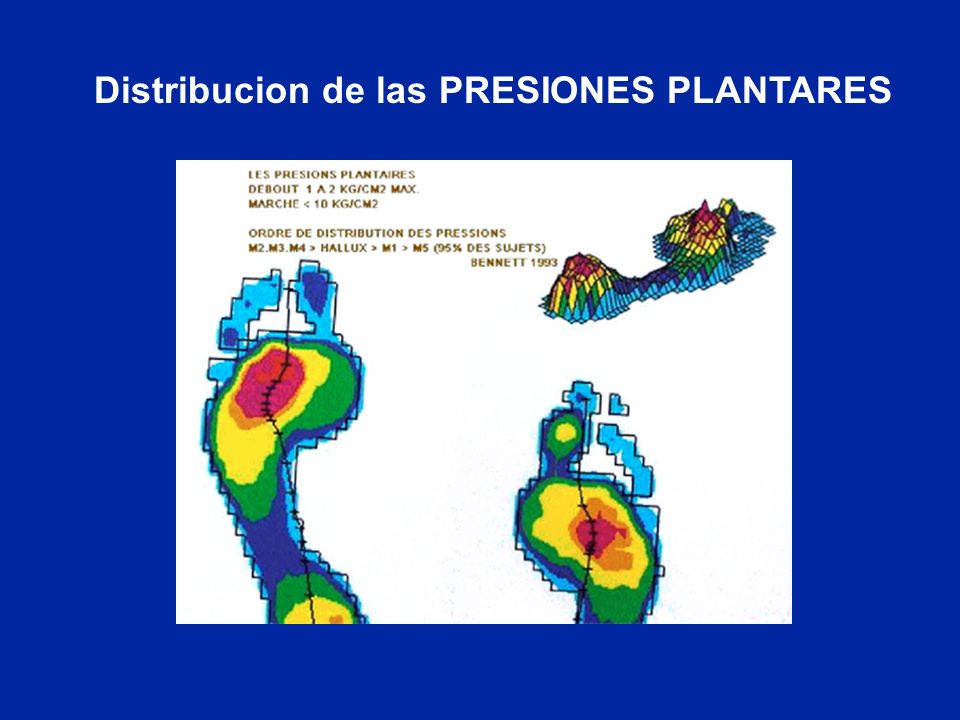

56 Distribucion de las PRESIONES PLANTARES

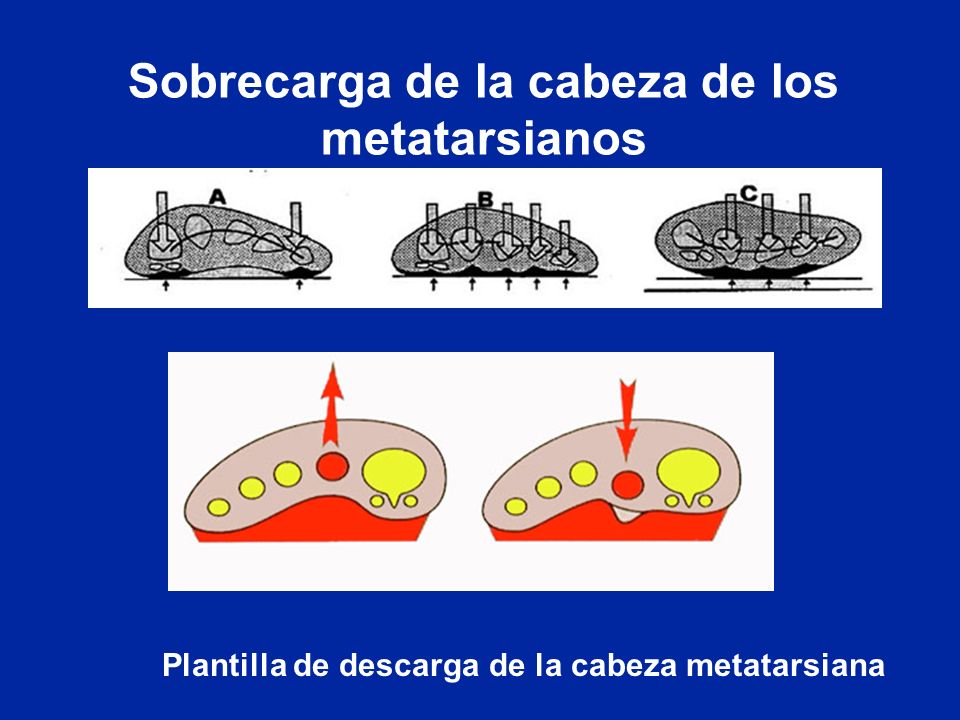

57 Sobrecarga de la cabeza de los metatarsianos Plantilla de descarga de la cabeza metatarsiana

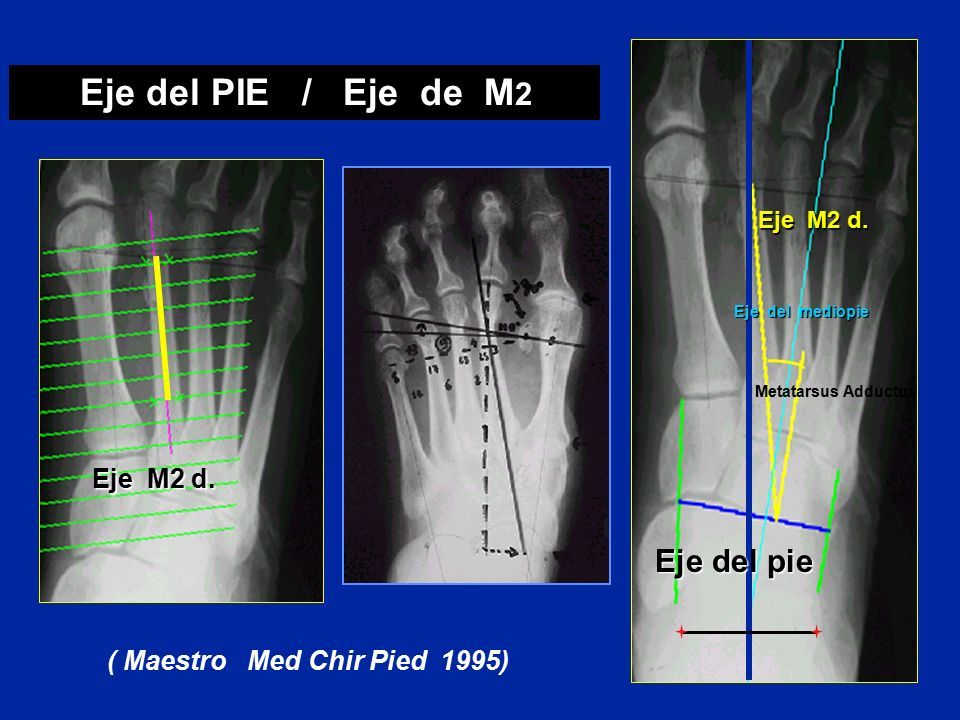

58 Eje M2 d. Eje del PIE / Eje de M 2 ( Maestro Med Chir Pied 1995) Metatarsus Adductus Eje del mediopie Eje M2 d. Eje del pie Eje del pie

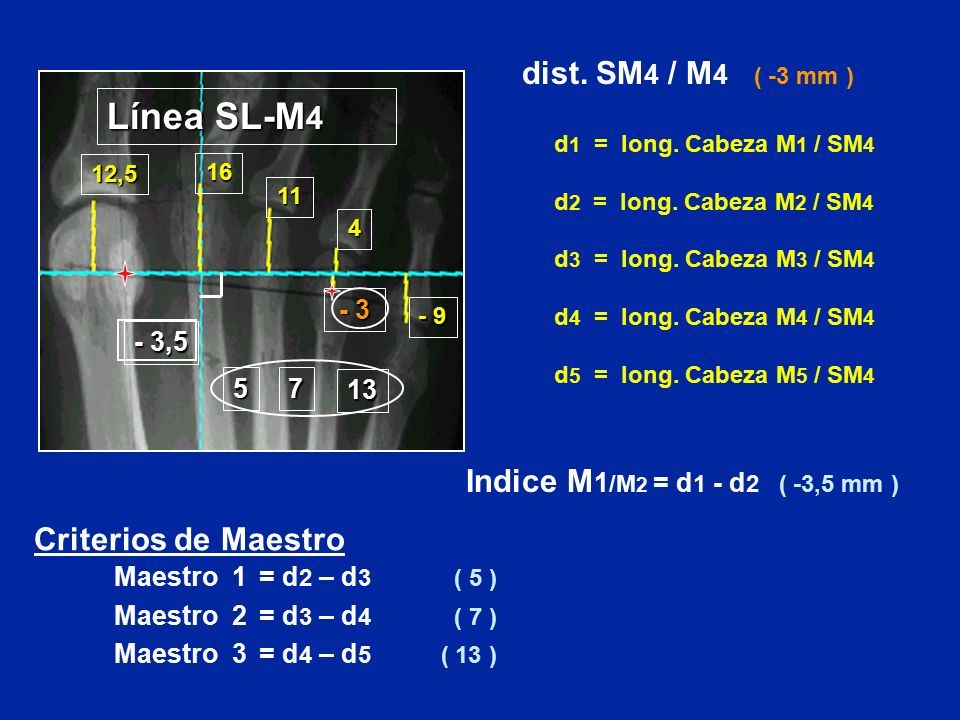

59 d 1 = long. Cabeza M 1 / SM 4 d 2 = long. Cabeza M 2 / SM 4 d 3 = long. Cabeza M 3 / SM 4 d 4 = long. Cabeza M 4 / SM 4 d 5 = long. Cabeza M 5 / SM 4 dist. SM 4 / M 4 ( -3 mm ) Indice M 1 /M 2 = d 1 - d 2 ( -3,5 mm ) Criterios de Maestro Maestro 1 = d 2 – d 3 ( 5 ) Maestro 2 = d 3 – d 4 ( 7 ) Maestro 3 = d 4 – d 5 ( 13 ) - 3,5 57 13 - 3 16 12,5 11 4 - 9 Línea SL-M 4

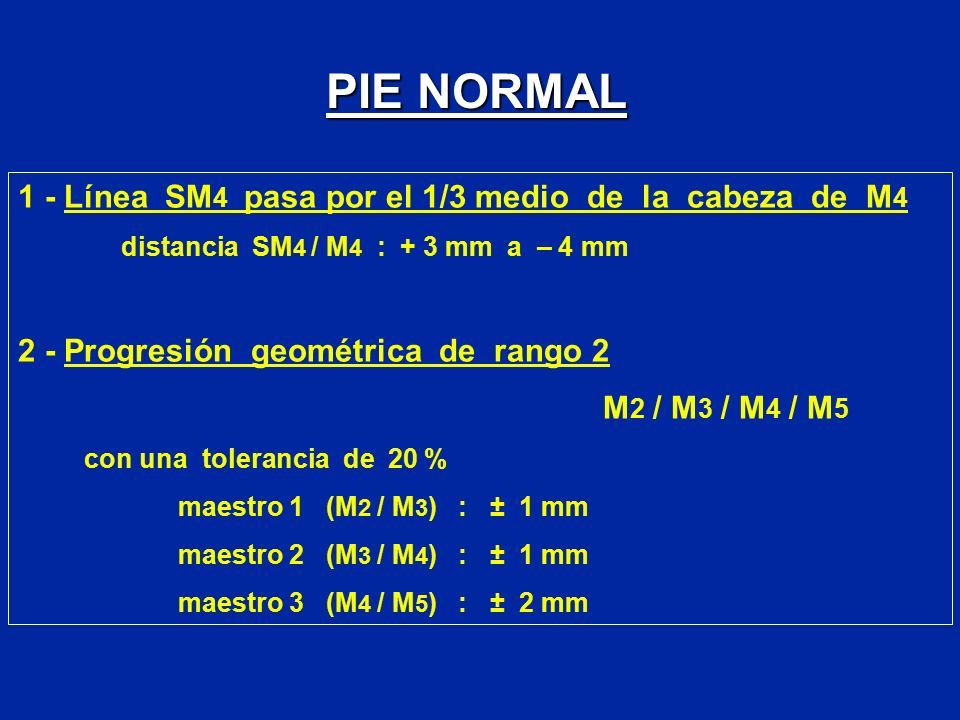

60 1 - Línea SM 4 pasa por el 1/3 medio de la cabeza de M 4 distancia SM 4 / M 4 : + 3 mm a – 4 mm 2 - Progresión geométrica de rango 2 M 2 / M 3 / M 4 / M 5 con una tolerancia de 20 % maestro 1 (M 2 / M 3 ) : ± 1 mm maestro 2 (M 3 / M 4 ) : ± 1 mm maestro 3 (M 4 / M 5 ) : ± 2 mm PIE NORMAL

61 +1PM 3 5 12 -1,7 34%

62 Indice M 1 / M 2 Criterios de MAESTRO Los metatarsianos tienen longitudes diferentes Trazar una línea que pasa por los sesamoideos perpendicular al eje de M2

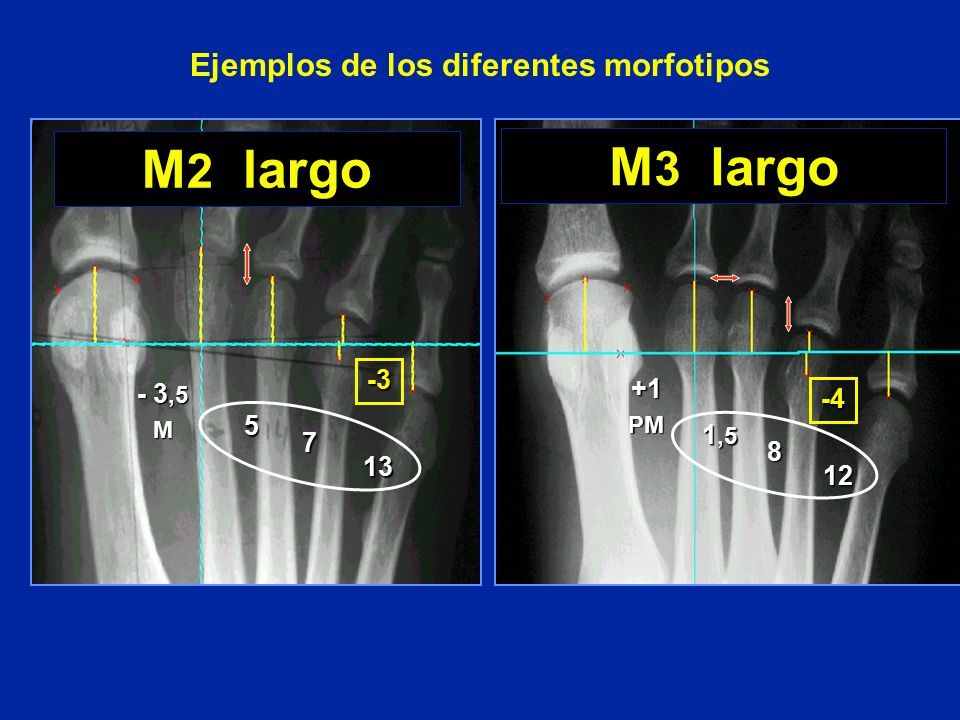

63 - 3,5 M 5 7 13 -3 M 2 largo M 3 largo +1PM 1,5 8 12 -4 Ejemplos de los diferentes morfotipos

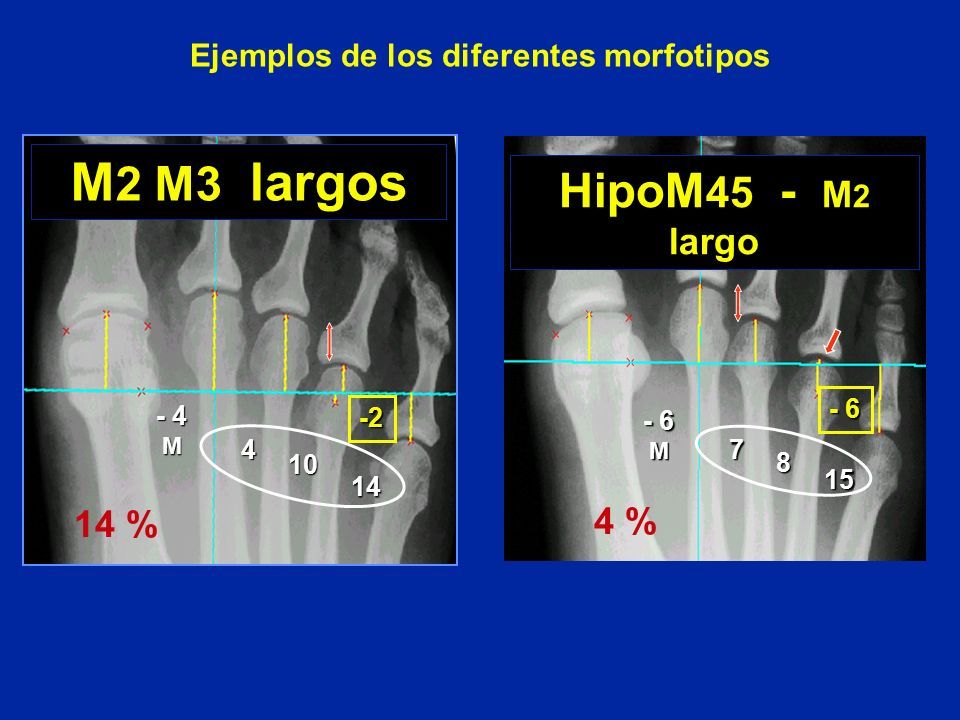

64 M 2 M3 largos 14 - 4 M 4 10 -2 14 % Ejemplos de los diferentes morfotipos HipoM 45 - M 2 largo 15 - 6 M 7 8 4 %

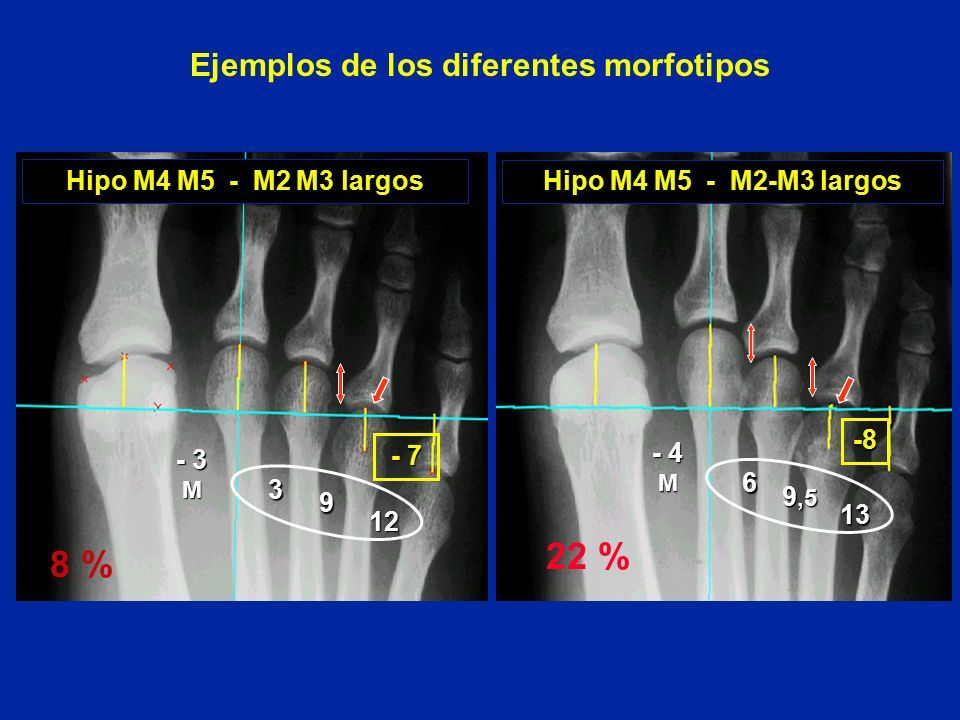

65 Hipo M4 M5 - M2 M3 largos 12 - 3 M 3 9 - 7 8 % Hipo M4 M5 - M2-M3 largos 13 - 4 M 6 9,5 -8 22 % Ejemplos de los diferentes morfotipos

66 M 1 largo 14,5 + 3 P 4,5 6,5 - 8,5 Ejemplos de los diferentes morfotipos

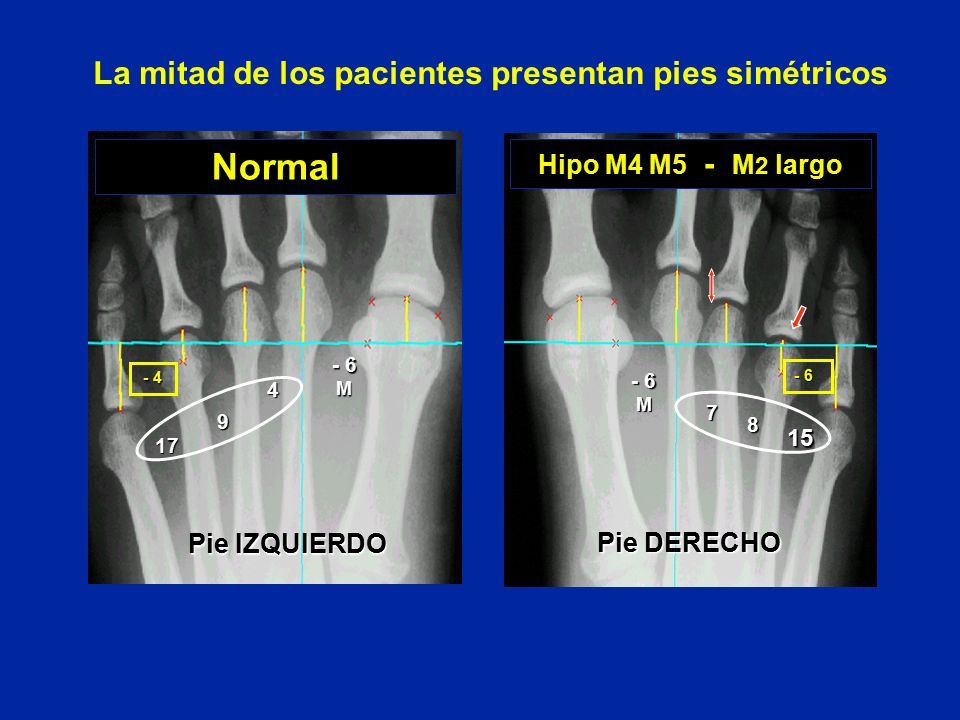

67 Normal - 6 M - 4 4 9 17 Pie IZQUIERDO Hipo M4 M5 - M 2 largo 15 - 6 M 7 8 Pie DERECHO La mitad de los pacientes presentan pies simétricos

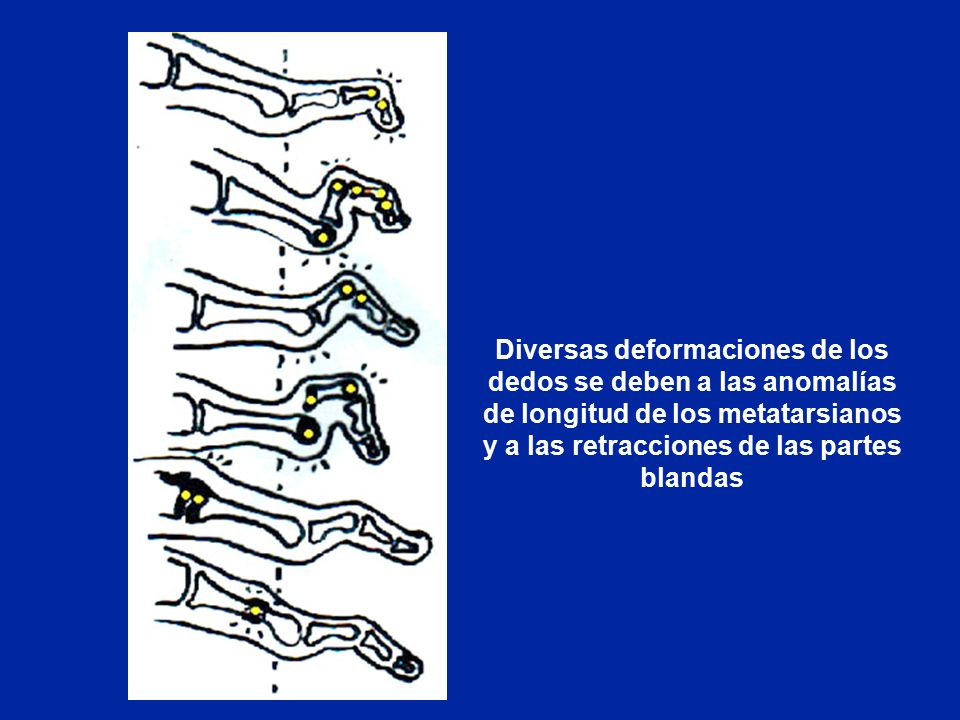

68 Diversas deformaciones de los dedos se deben a las anomalías de longitud de los metatarsianos y a las retracciones de las partes blandas

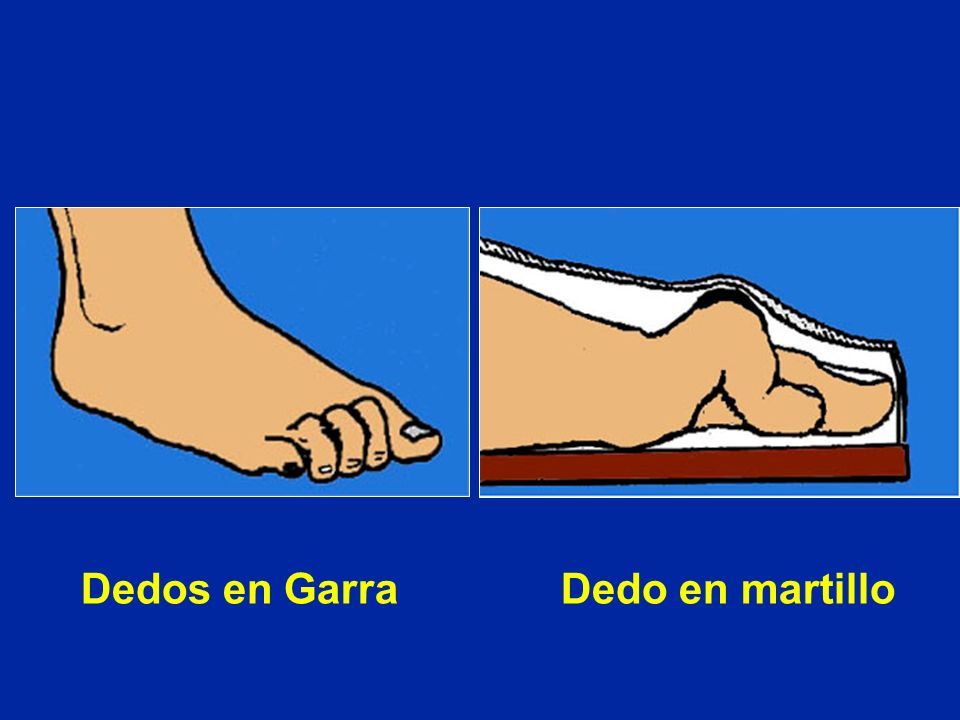

69 Dedos en Garra Dedo en martillo

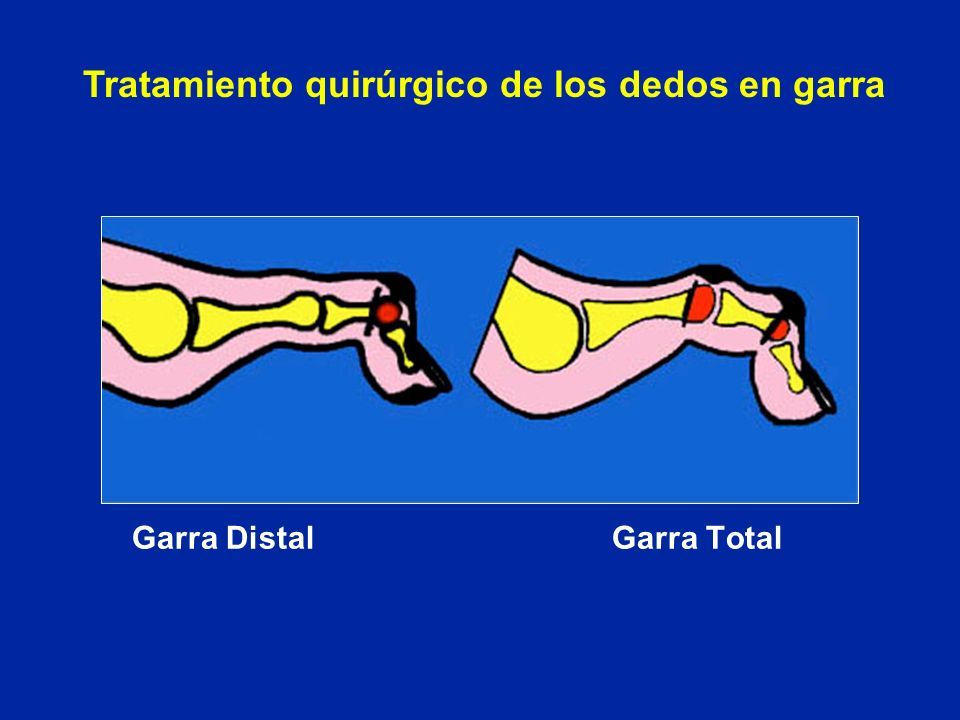

70 Garra Distal Garra Total Tratamiento quirúrgico de los dedos en garra

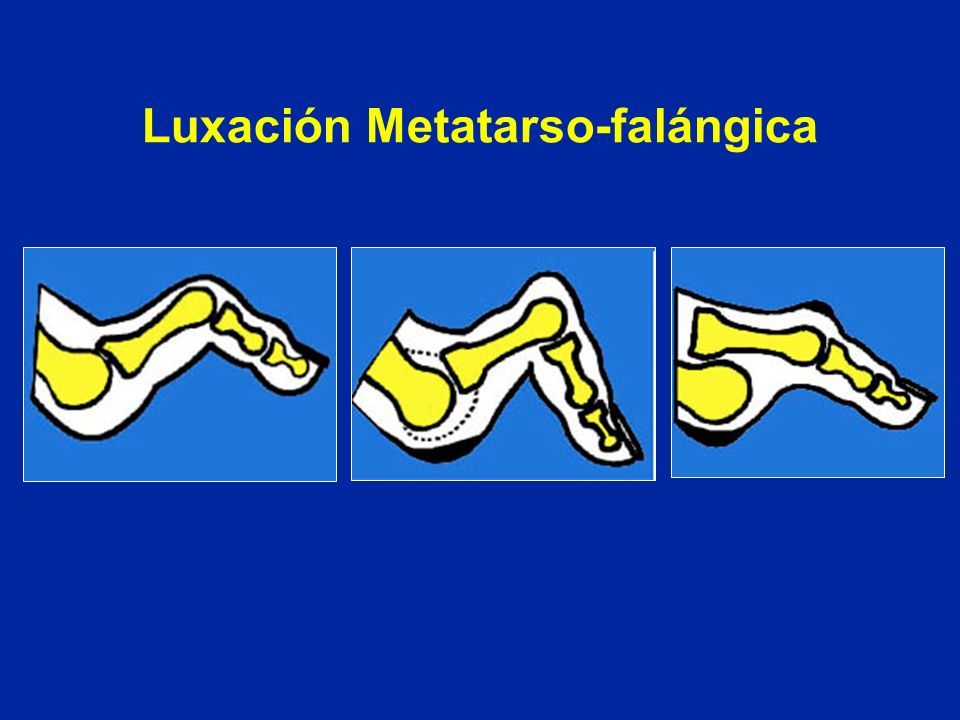

71 Luxación Metatarso-falángica

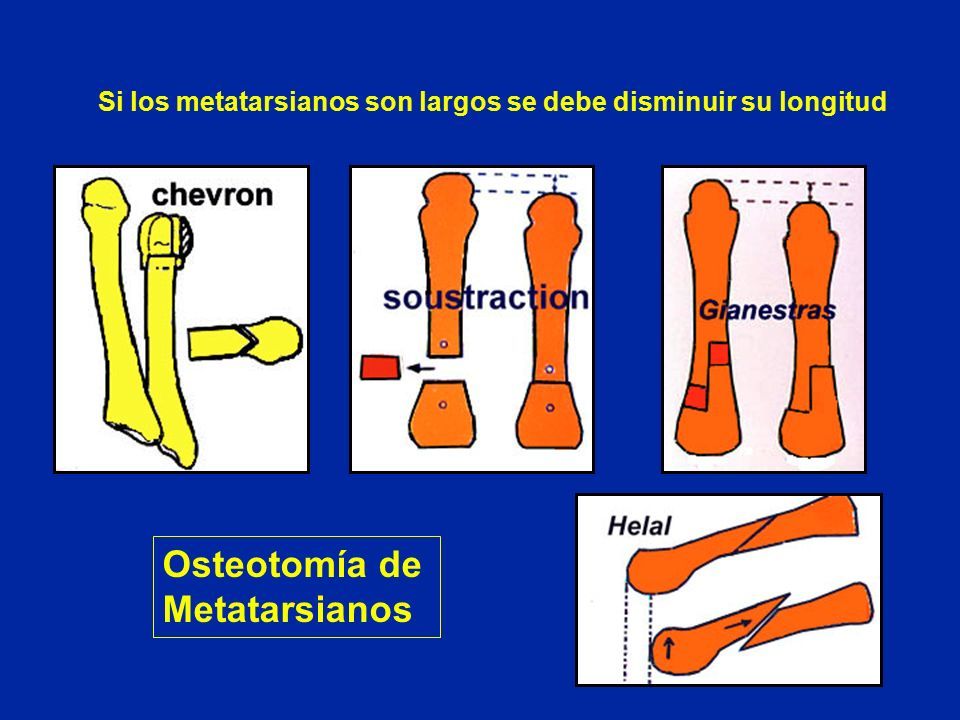

72 Si los metatarsianos son largos se debe disminuir su longitud Osteotomía de Metatarsianos

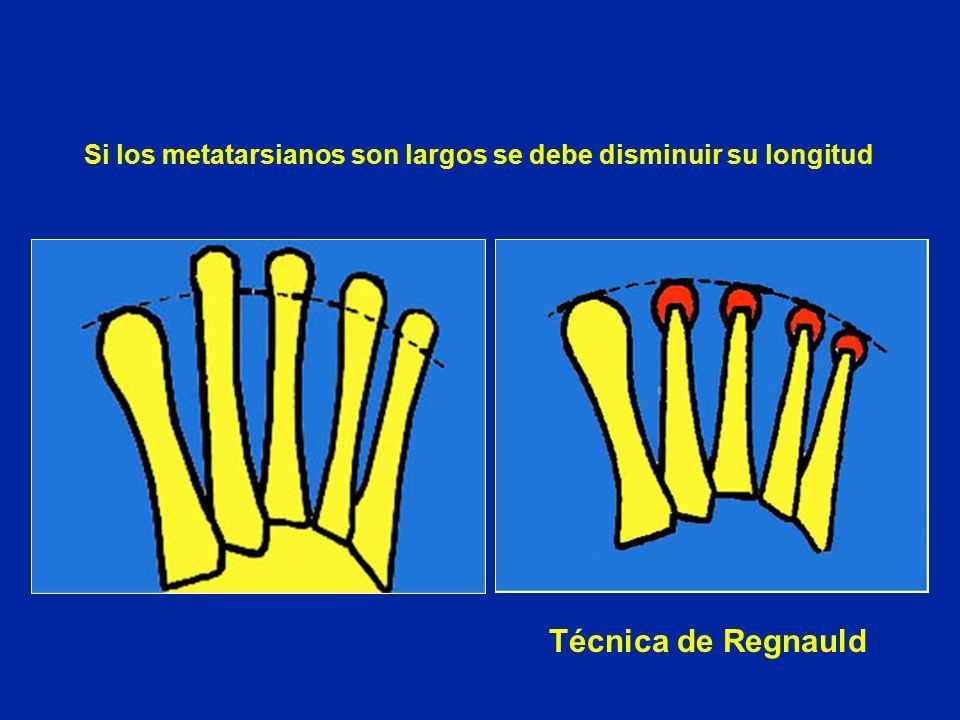

73 Técnica de Regnauld Si los metatarsianos son largos se debe disminuir su longitud

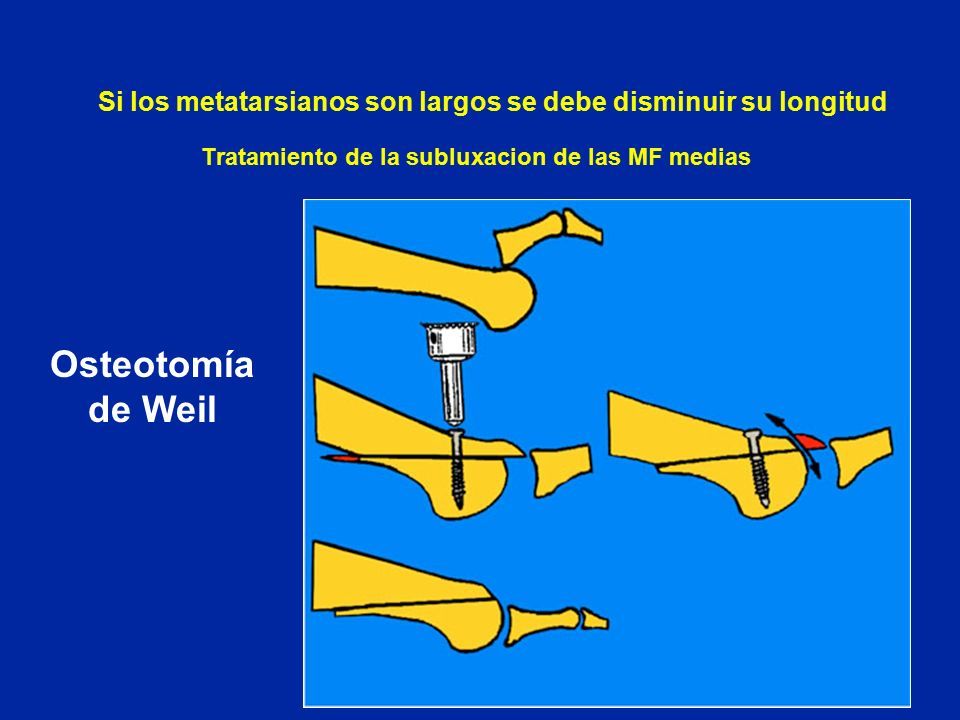

74 Tratamiento de la subluxacion de las MF medias Osteotomía de Weil Si los metatarsianos son largos se debe disminuir su longitud

75 Pie Bot Varo Equino

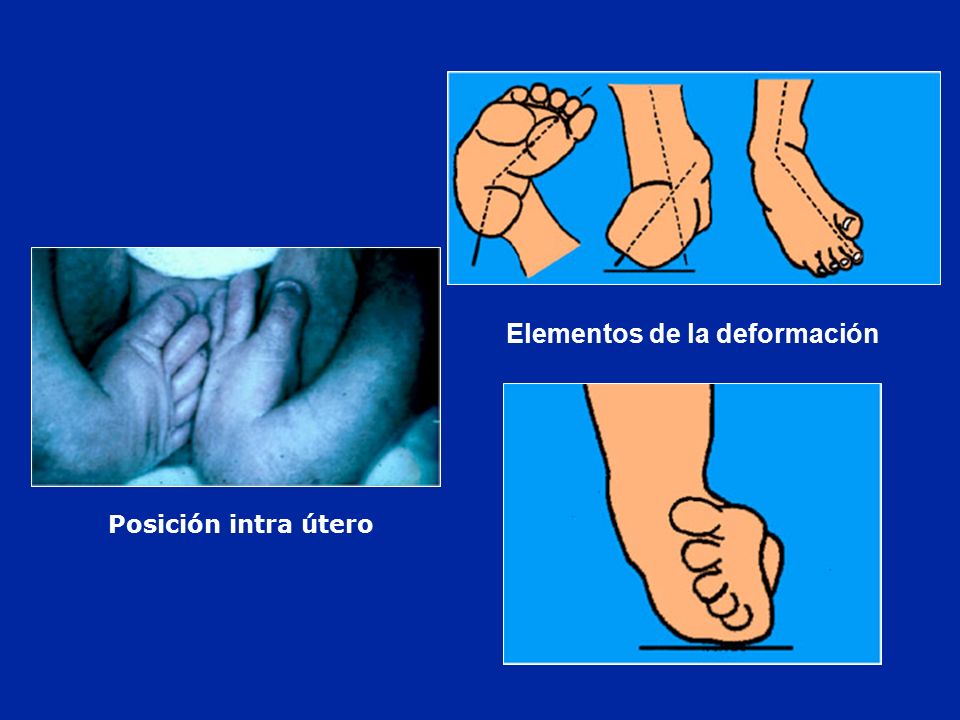

76 Posición intra útero Elementos de la deformación

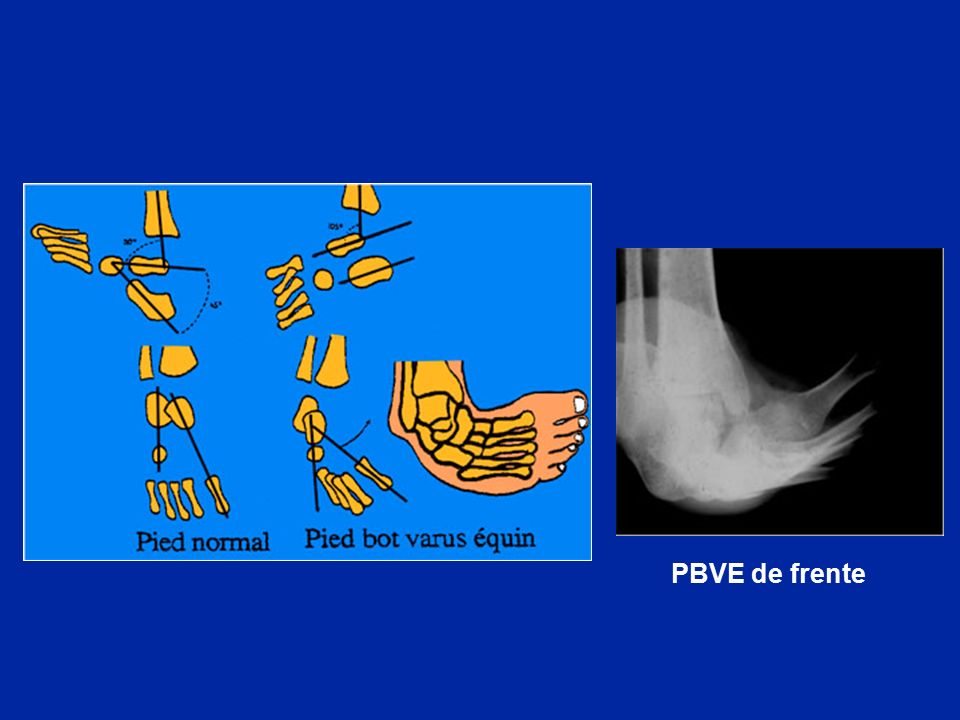

77 PBVE de frente

78

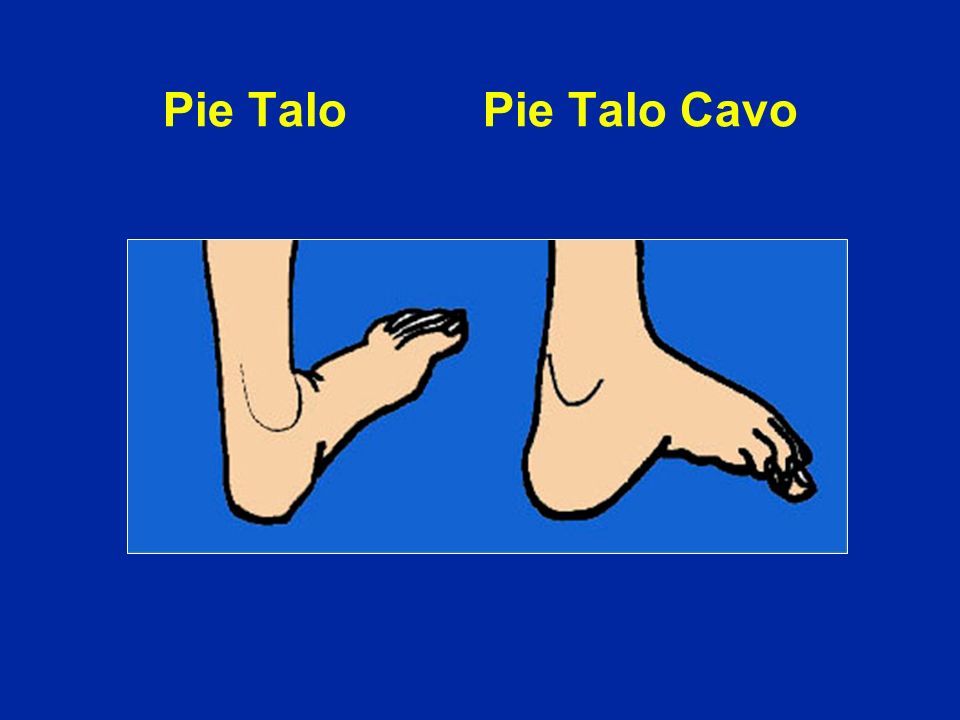

79 Pie Talo Pie Talo Cavo

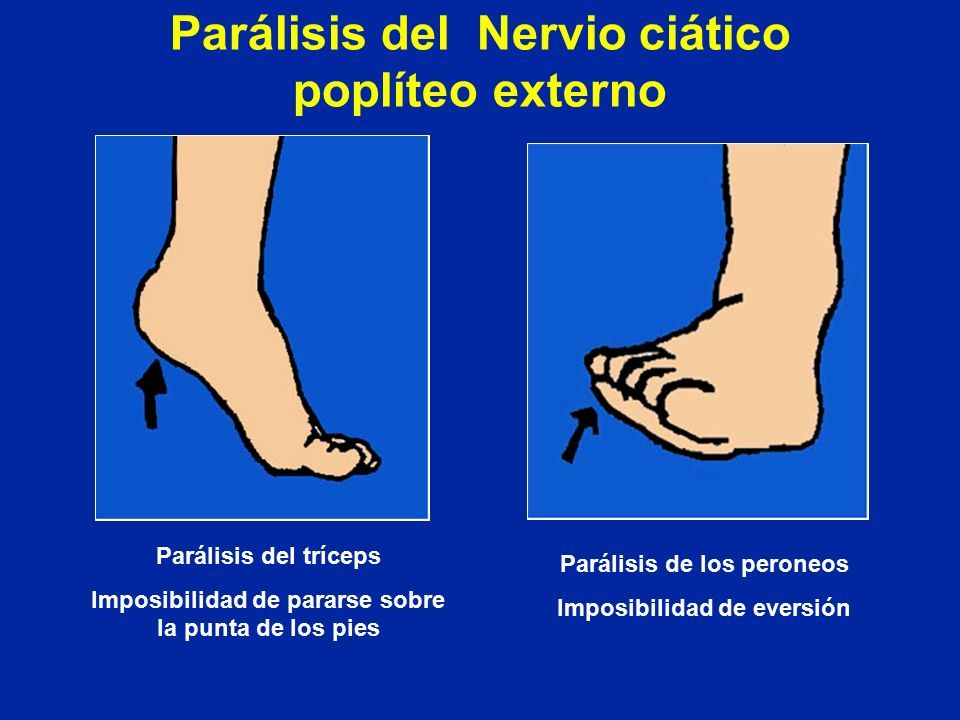

80 Parálisis del Nervio ciático poplíteo externo Parálisis del tríceps Imposibilidad de pararse sobre la punta de los pies Parálisis de los peroneos Imposibilidad de eversión

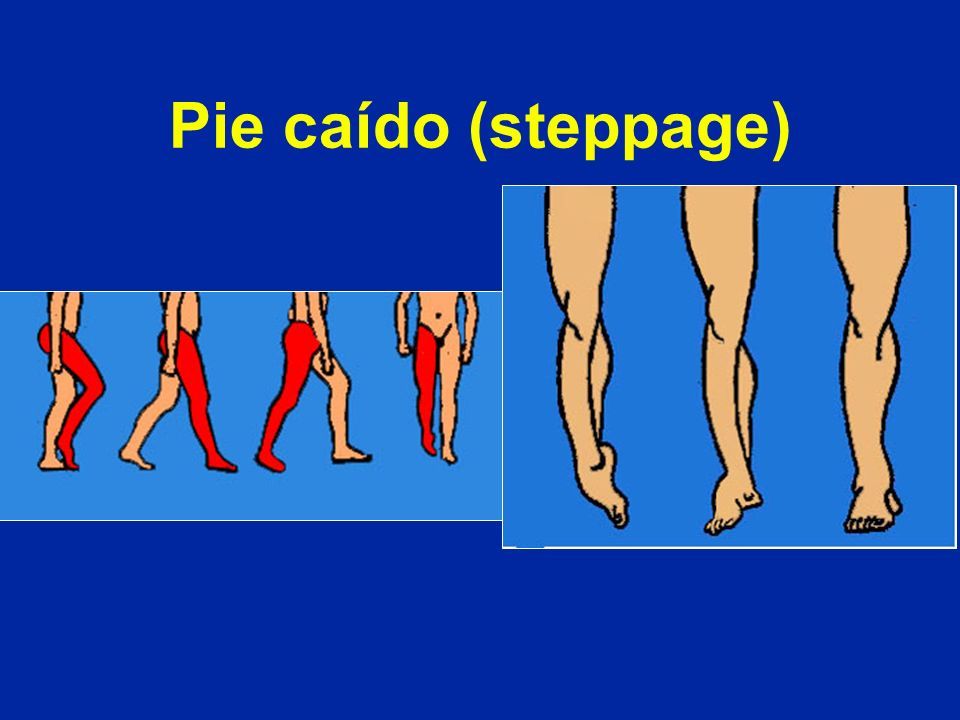

81 Pie caído (steppage)

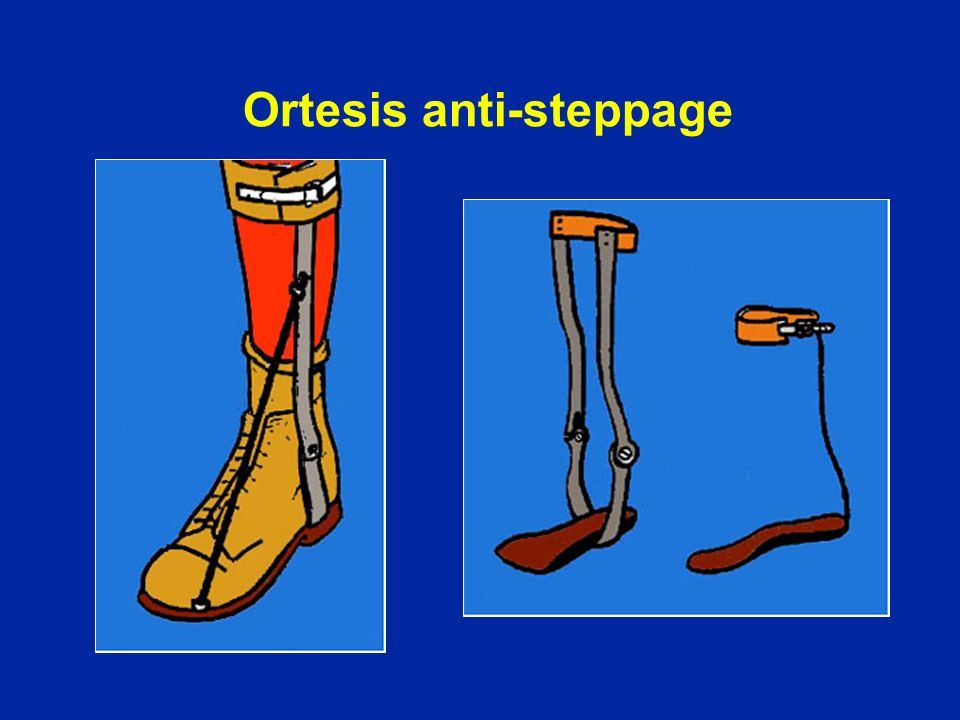

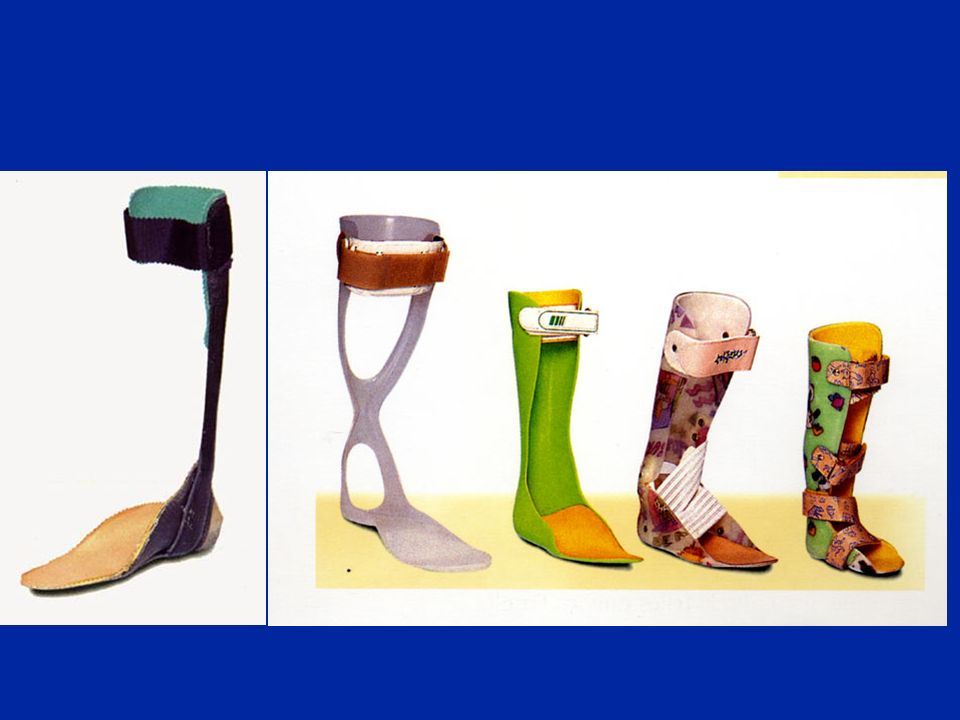

82 Ortesis anti-steppage

83

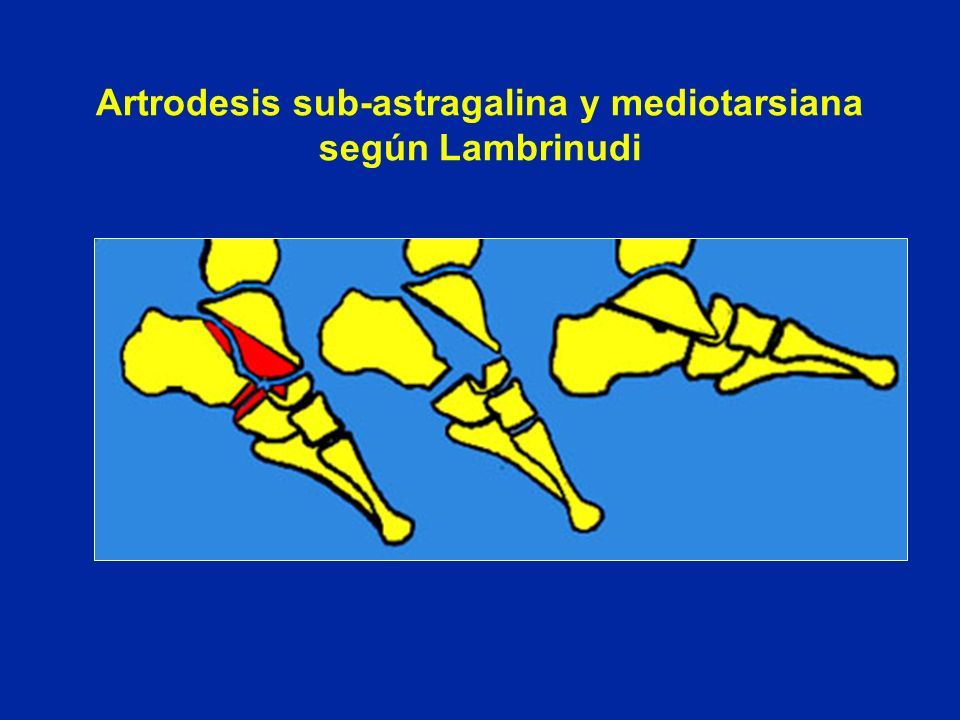

84 Artrodesis sub-astragalina y mediotarsiana según Lambrinudi

85 Pie paralítico: una antigua operación: artrolisis posterior

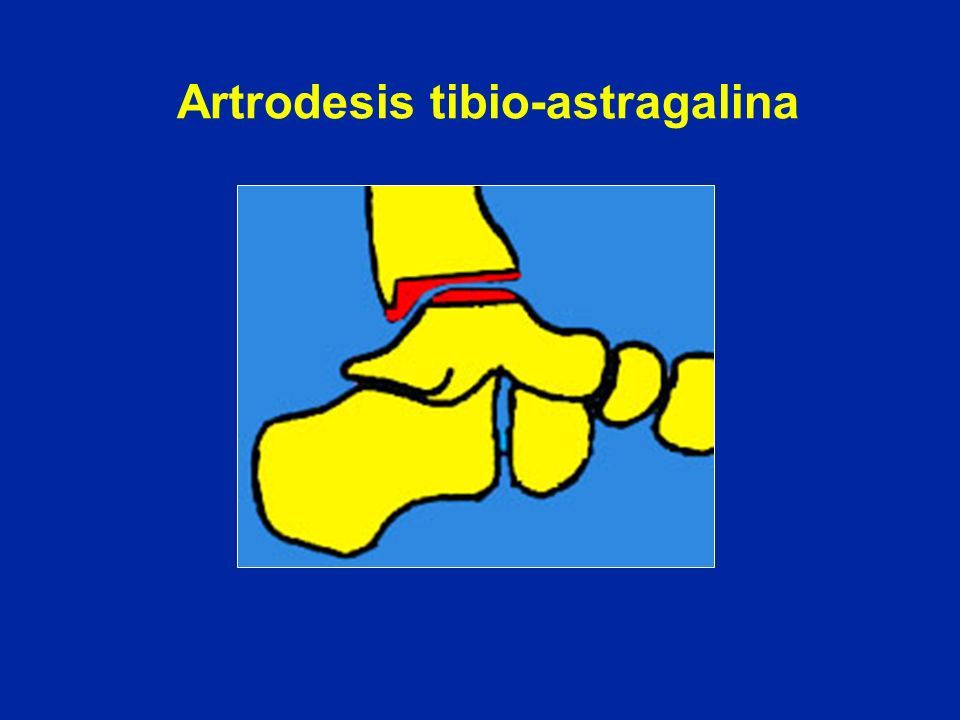

86 Artrodesis tibio-astragalina

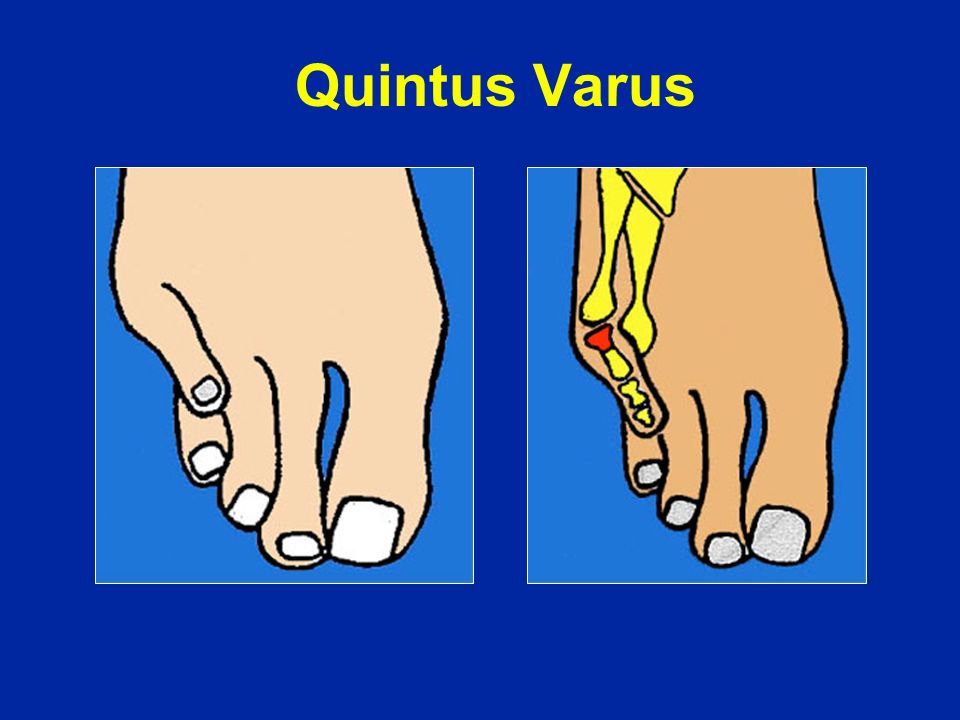

87 Quintus Varus

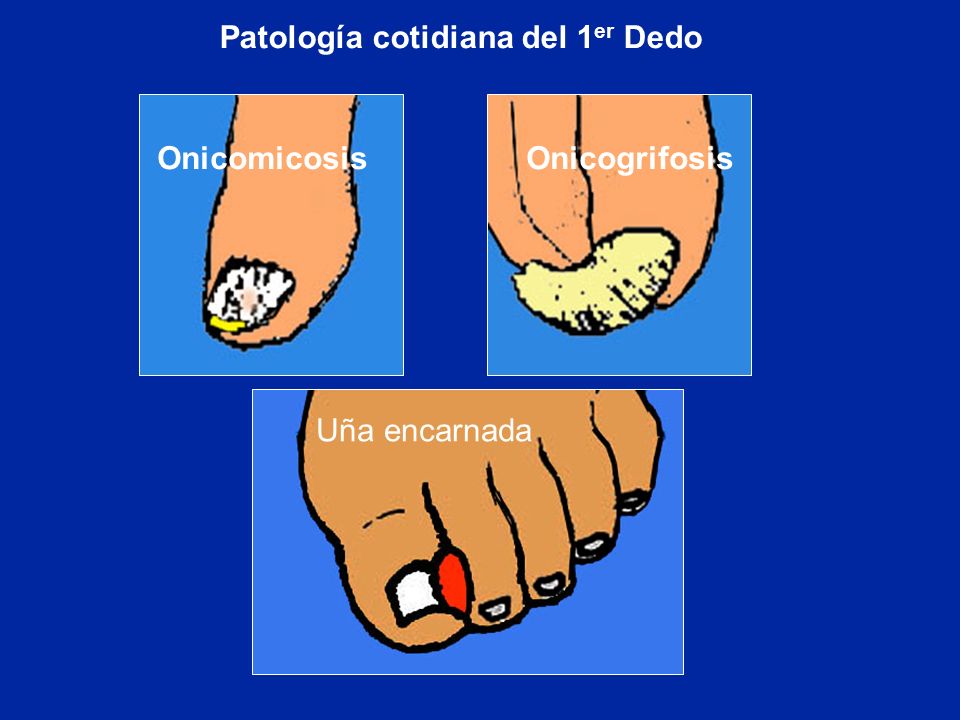

88 Patología cotidiana del 1 er Dedo Onicomicosis Onicogrifosis Uña encarnada

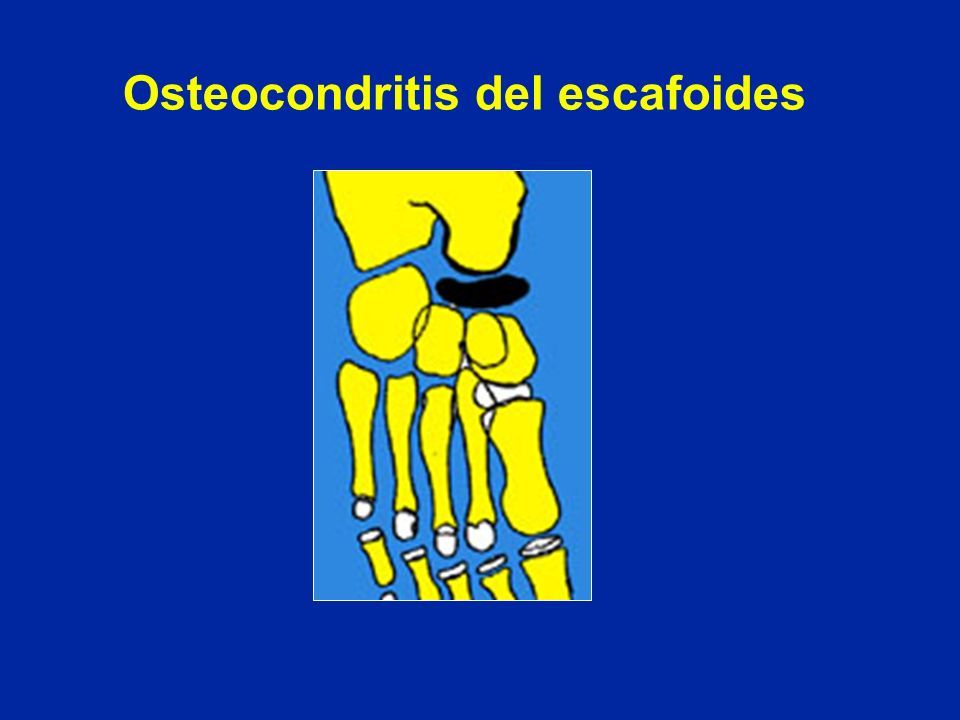

89 Osteocondritis del escafoides

90
