1 Kit de Batería Externa Batería Externa Abril/ 2014

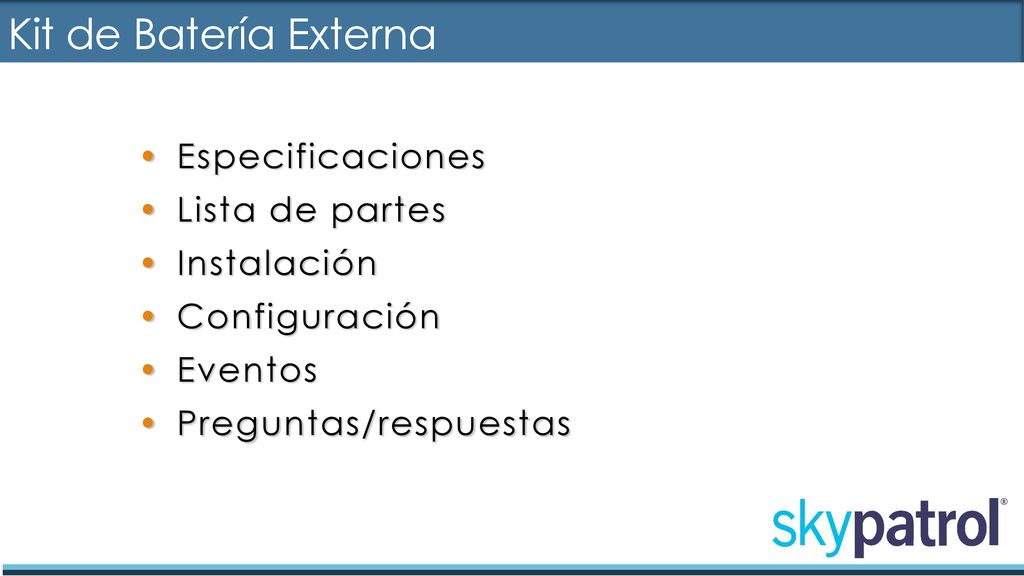

2 Kit de Batería Externa Especificaciones Lista de partes Instalación
Configuración Eventos Preguntas/respuestas

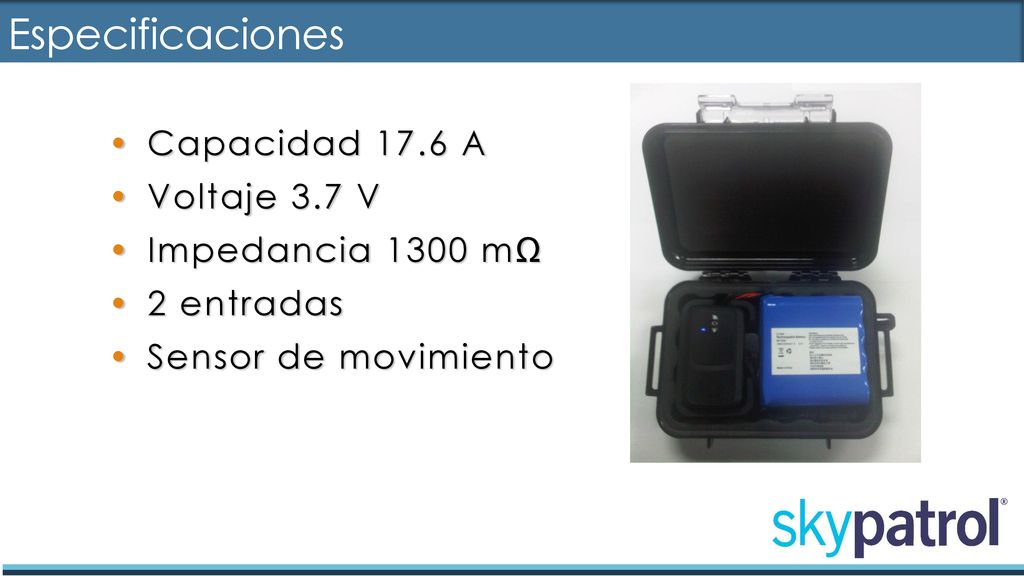

3 Especificaciones Capacidad 17.6 A Voltaje 3.7 V Impedancia 1300 mΩ
2 entradas Sensor de movimiento

4 Lista de partes Nombre Foto Descripción PCU

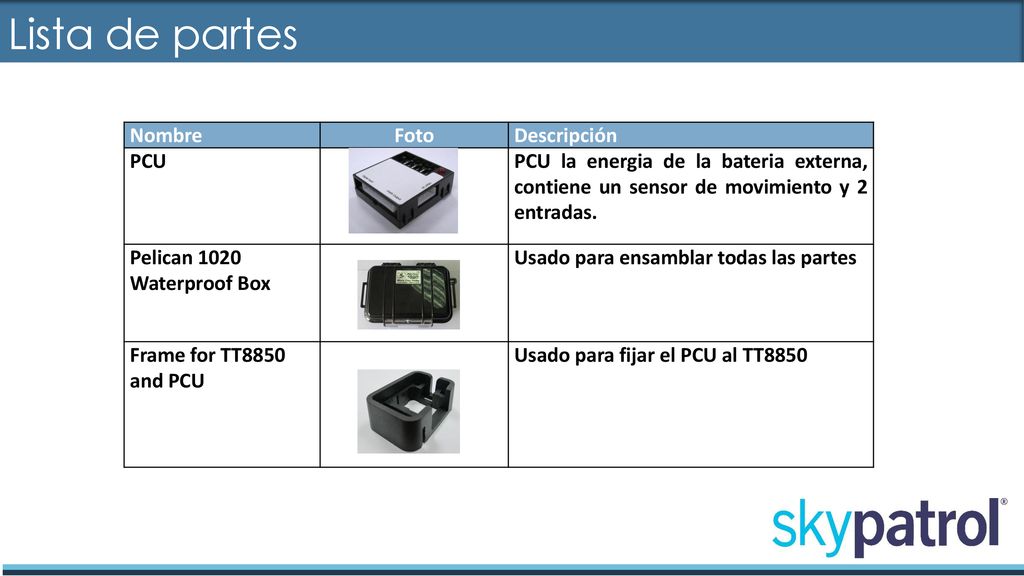

PCU la energia de la bateria externa, contiene un sensor de movimiento y 2 entradas. Pelican 1020 Waterproof Box Usado para ensamblar todas las partes Frame for TT8850 and PCU Usado para fijar el PCU al TT8850

5 Lista de partes Nombre Foto Descripción

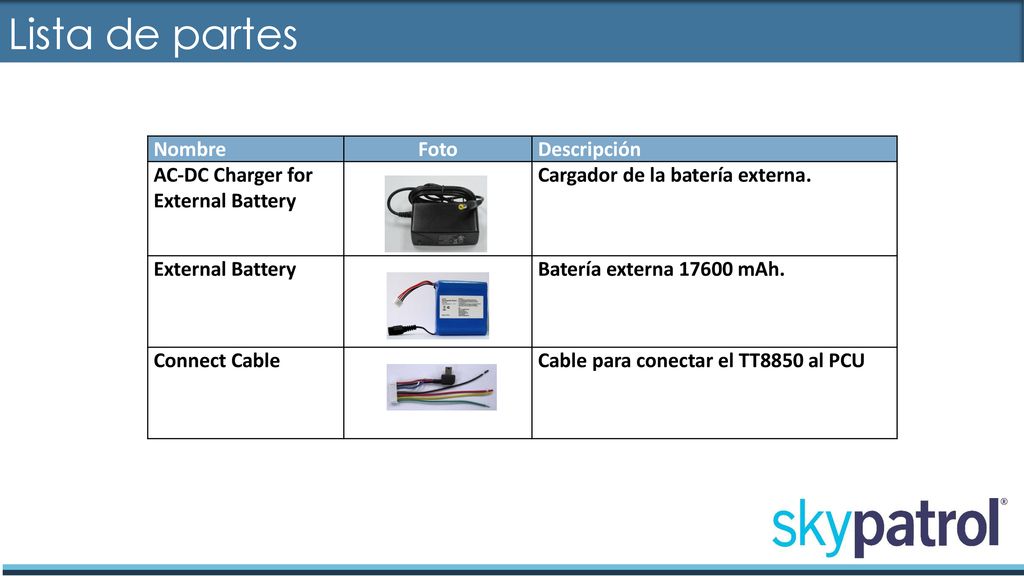

AC-DC Charger for External Battery Cargador de la batería externa. External Battery Batería externa mAh. Connect Cable Cable para conectar el TT8850 al PCU

6 Instalación Conectar el PCU a la batería externa
Conectar el PCU al TT8850 Configurar los Switchs del PCU Instalar los inputs (opcional)

7 Entradas Digitales 2 entradas digitales

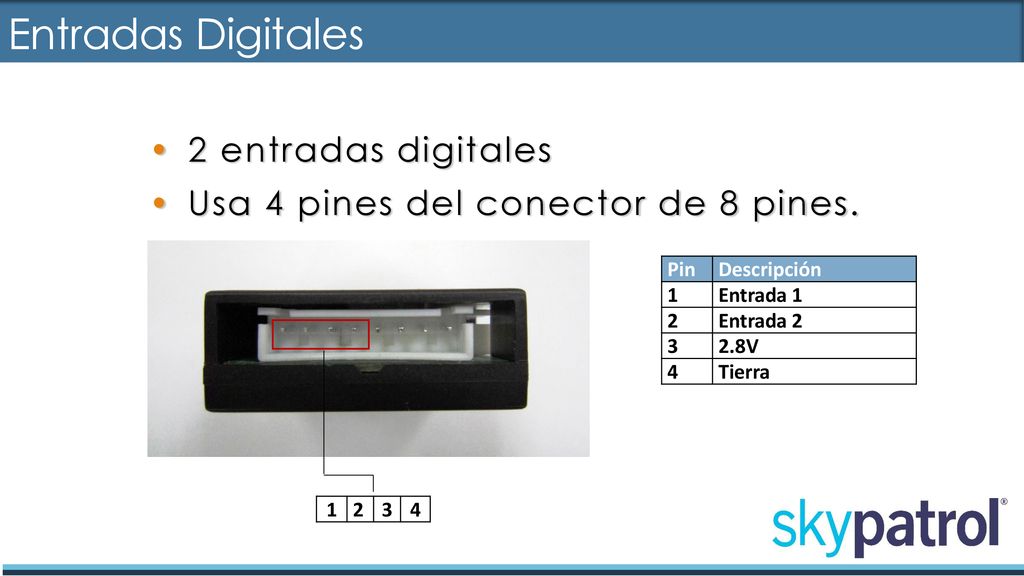

Usa 4 pines del conector de 8 pines. Pin Descripción 1 Entrada 1 2 Entrada 2 3 2.8V 4 Tierra 1 2 3 4

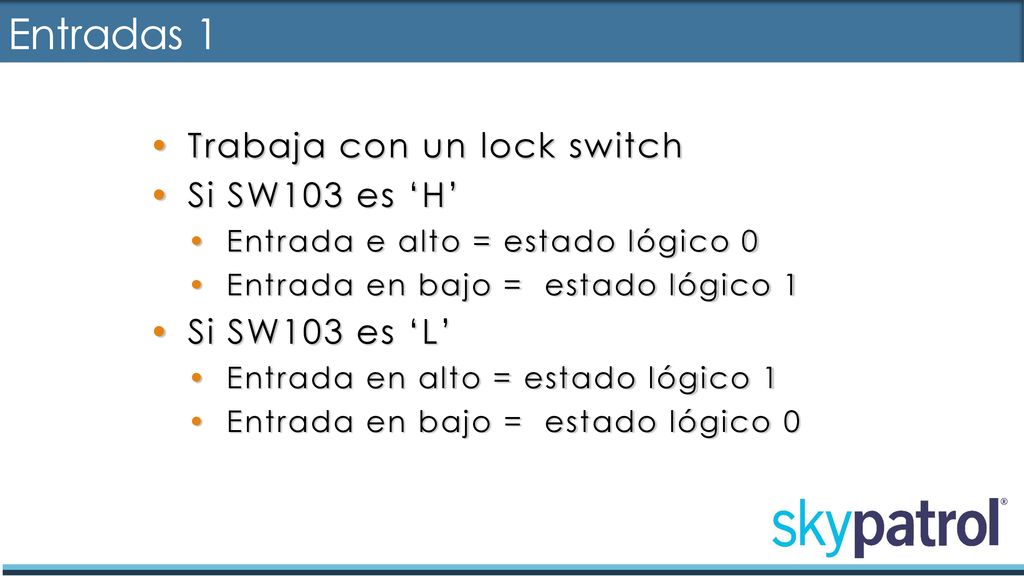

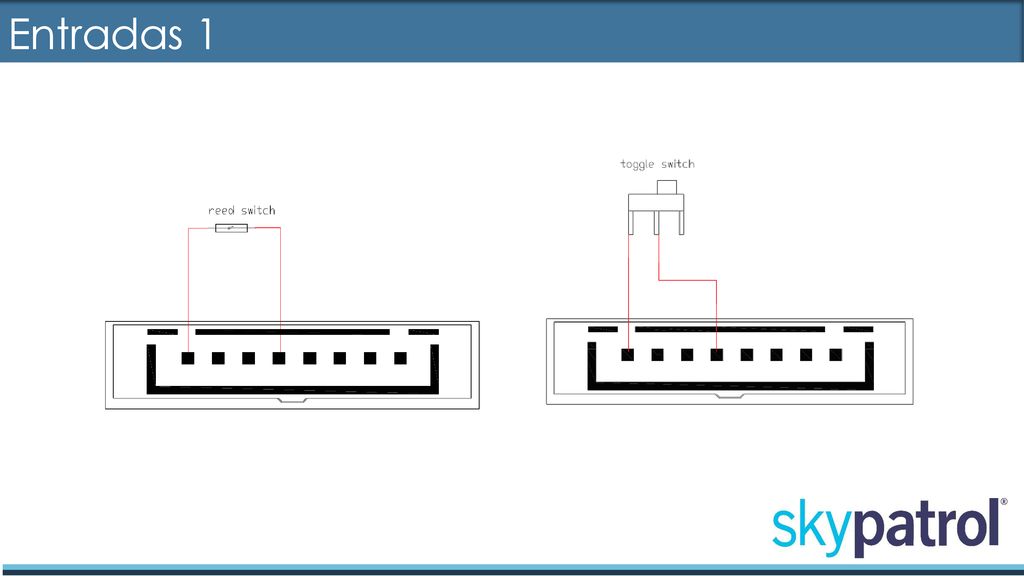

8 Entradas 1 Trabaja con un lock switch Si SW103 es ‘H’ Si SW103 es ‘L’
Entrada e alto = estado lógico 0 Entrada en bajo = estado lógico 1 Si SW103 es ‘L’ Entrada en alto = estado lógico 1 Entrada en bajo = estado lógico 0

9 Entradas 1

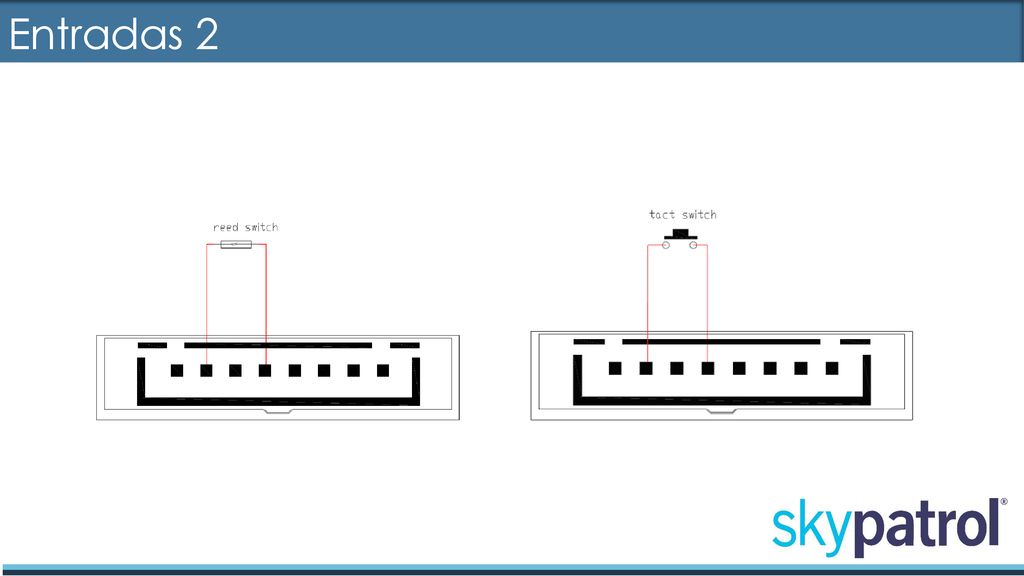

10 Entradas 2 Trabaja con un trigger switch

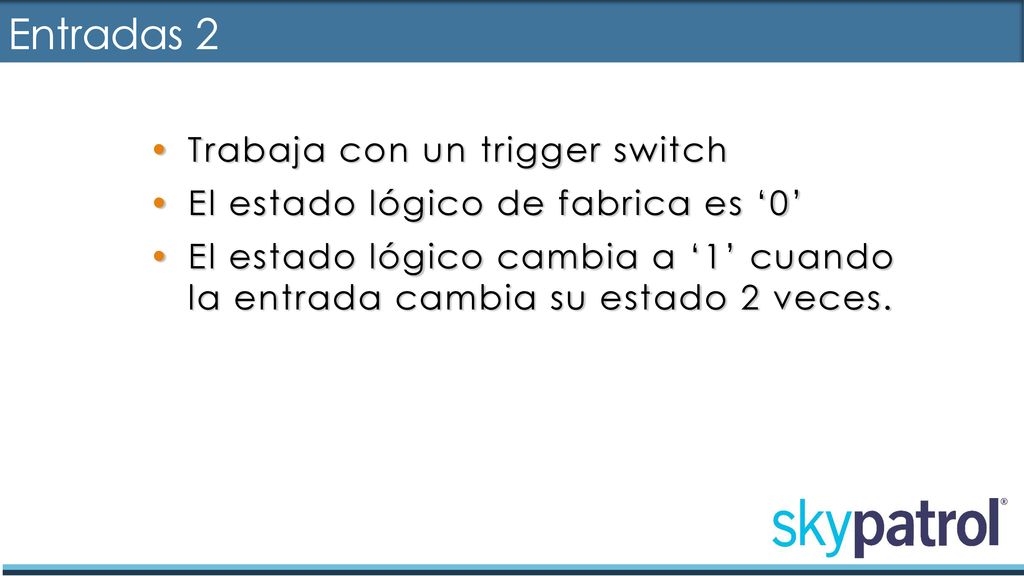

El estado lógico de fabrica es ‘0’ El estado lógico cambia a ‘1’ cuando la entrada cambia su estado 2 veces.

11 Entradas 2

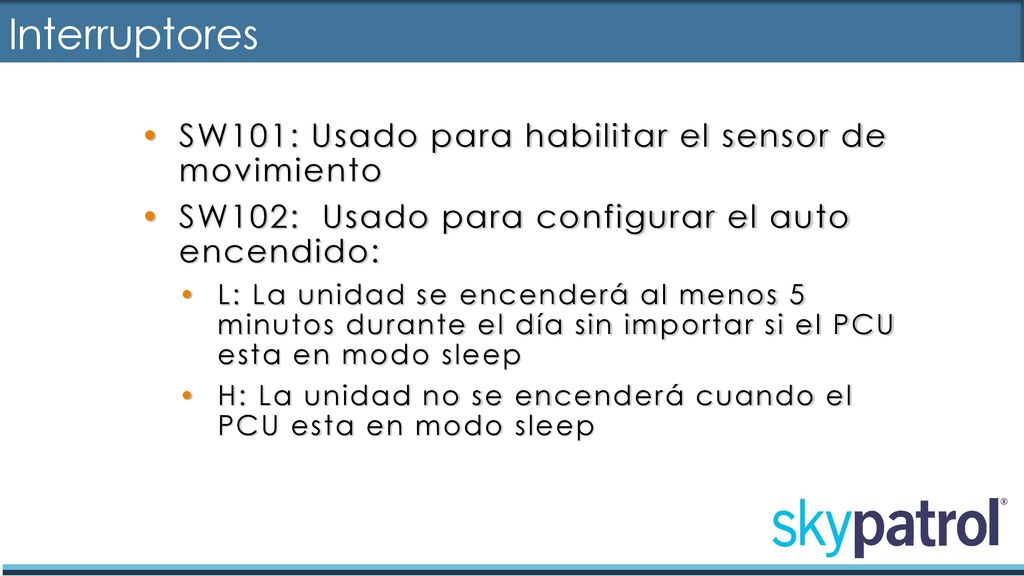

12 Interruptores SW101: Usado para habilitar el sensor de movimiento
SW102: Usado para configurar el auto encendido: L: La unidad se encenderá al menos 5 minutos durante el día sin importar si el PCU esta en modo sleep H: La unidad no se encenderá cuando el PCU esta en modo sleep

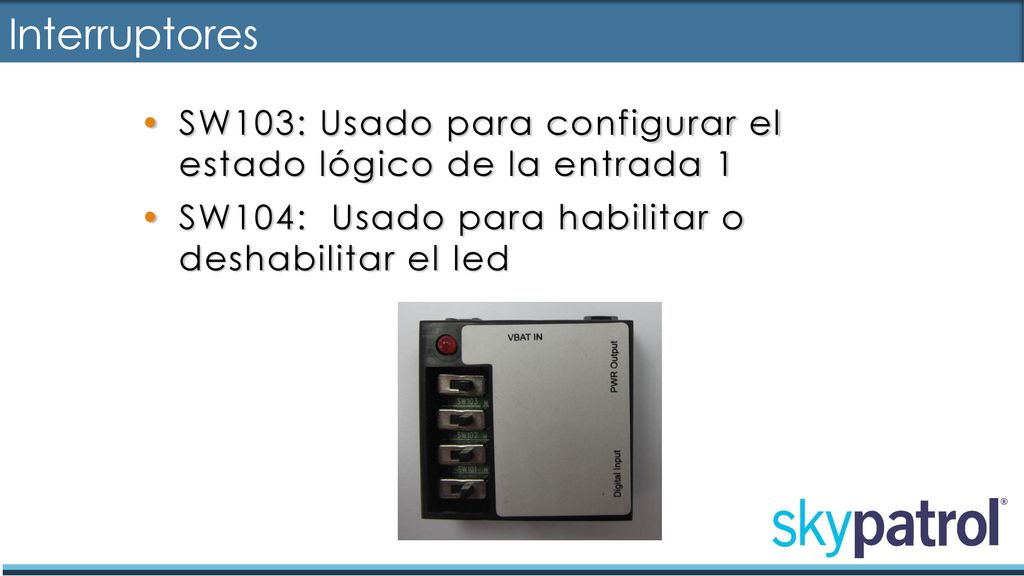

13 Interruptores SW103: Usado para configurar el estado lógico de la entrada 1 SW104: Usado para habilitar o deshabilitar el led

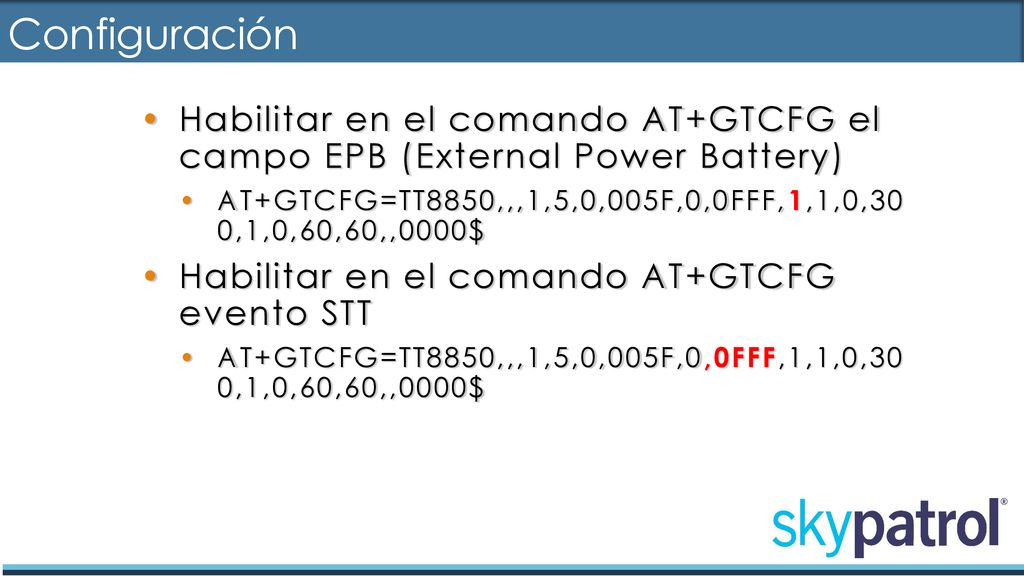

14 Configuración Habilitar en el comando AT+GTCFG el campo EPB (External Power Battery) AT+GTCFG=TT8850,,,1,5,0,005F,0,0FFF,1,1,0,30 0,1,0,60,60,,0000$ Habilitar en el comando AT+GTCFG evento STT

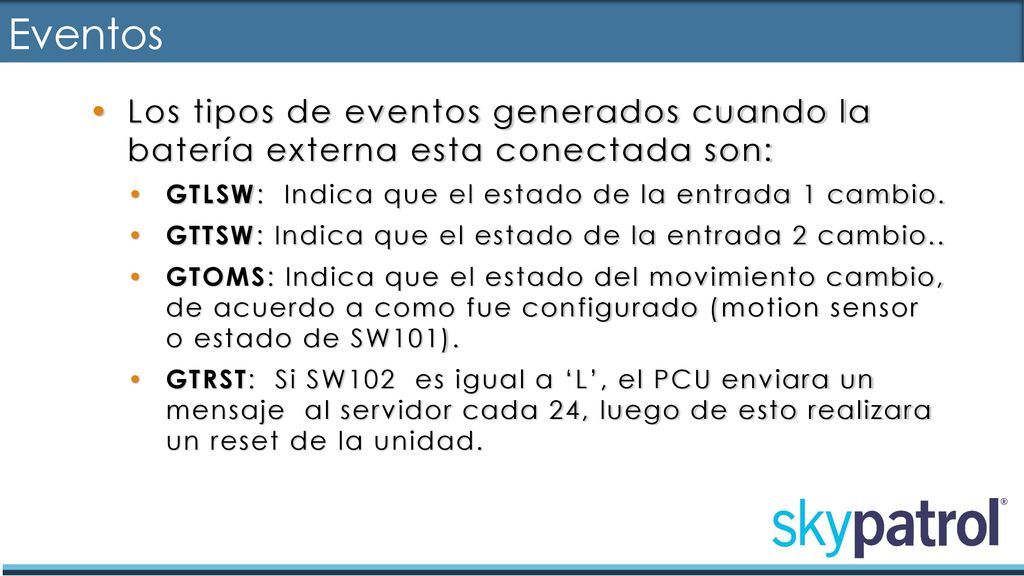

15 Eventos Los tipos de eventos generados cuando la batería externa esta conectada son: GTLSW: Indica que el estado de la entrada 1 cambio. GTTSW: Indica que el estado de la entrada 2 cambio.. GTOMS: Indica que el estado del movimiento cambio, de acuerdo a como fue configurado (motion sensor o estado de SW101). GTRST: Si SW102 es igual a ‘L’, el PCU enviara un mensaje al servidor cada 24, luego de esto realizara un reset de la unidad.
