UNIVERSIDAD NACIONAL DE HUANCAVELICA FACULTAD DE CIENCIAS DE INGENIERIA E.A.P. DE INGENIERIA CIVIL - HVCA. TECNOLOGIA DEL CONCRETO EL CEMENTO PORTLAND.

Presentación del tema: "UNIVERSIDAD NACIONAL DE HUANCAVELICA FACULTAD DE CIENCIAS DE INGENIERIA E.A.P. DE INGENIERIA CIVIL - HVCA. TECNOLOGIA DEL CONCRETO EL CEMENTO PORTLAND."— Transcripción de la presentación:

1 UNIVERSIDAD NACIONAL DE HUANCAVELICA FACULTAD DE CIENCIAS DE INGENIERIA E.A.P. DE INGENIERIA CIVIL - HVCA. TECNOLOGIA DEL CONCRETO EL CEMENTO PORTLAND DOCENTE: ING MARCO ANTONIO LOPEZ BARRANTES. HUANCAVELICA,

2 CEMENTANTES  La arcilla.  Yeso.  Cementos.  Asfaltos.  Polímeros.

3 DEFINICIONES: CEMENTO.- Material pulverizado que combinado con el agua forma una pasta capaz de endurecer en el agua y al aire CLINKER.- Producto obtenido por calcinación de materias primas, calizas y arcillosas adecuadamente dosificadas. CEMENTO PORTLAND.- Obtenido por la pulverización del Clinker con la adición eventual del sulfato de calcio.

4

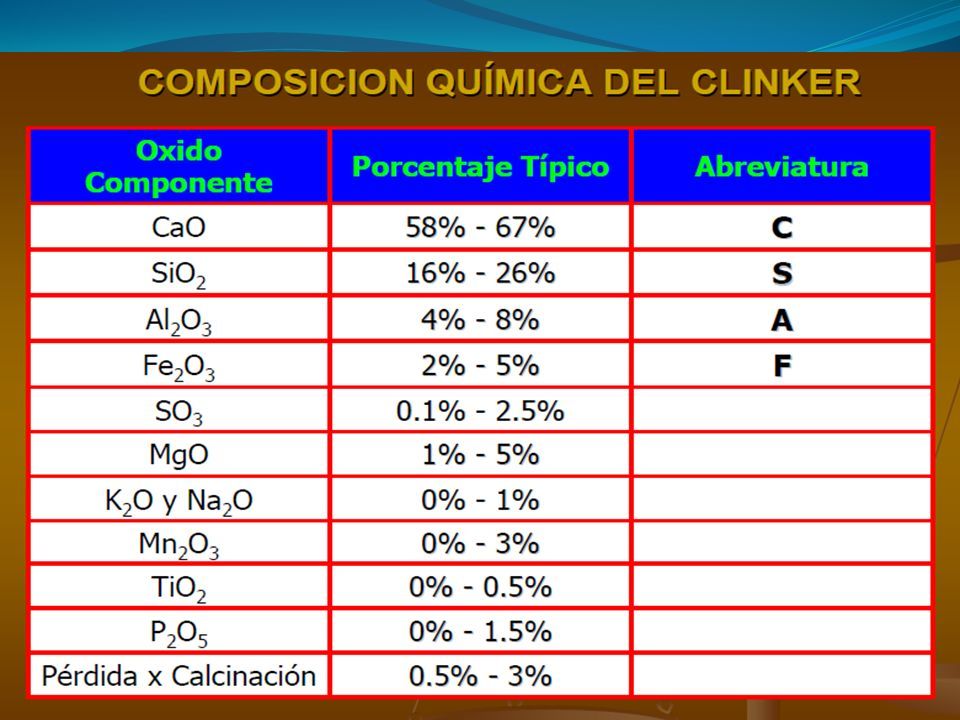

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

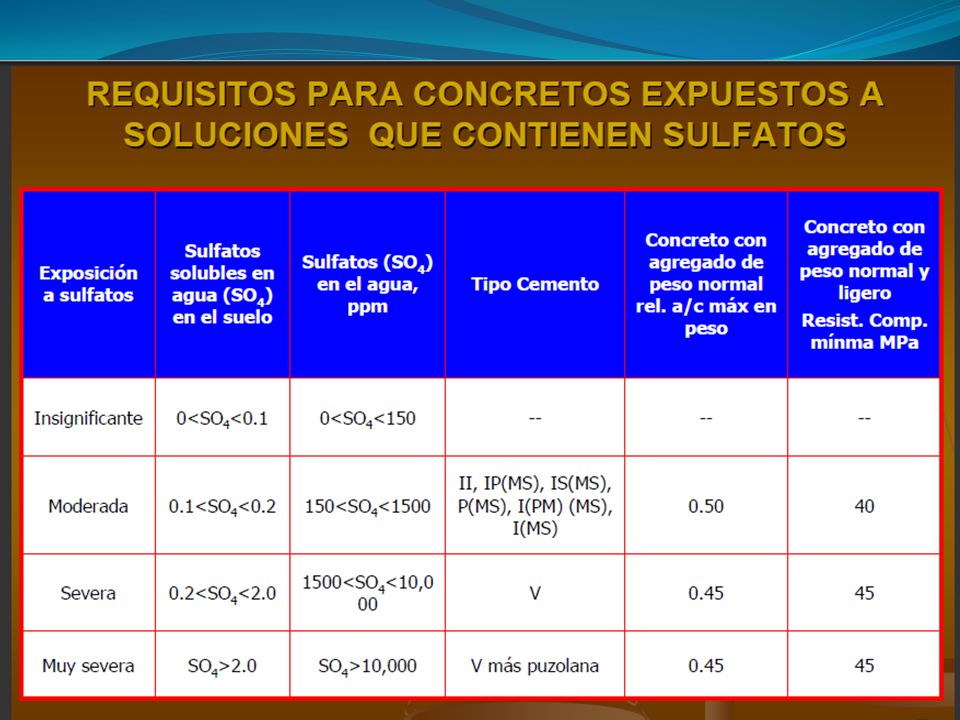

20

21

22

23

24

25

26 MECANISMO DE HIDRATACION DEL CEMENTO. Se denomina hidratación al conjunto de reacciones químicas entre el agua y los componentes del cemento, que llevan consigo el cambio del estado plástico al endurecido, con las propiedades inherentes a los nuevos productos formados. Los componentes ya mencionados anteriormente, al reaccionar con el agua forman hidróxidos e hidratos de Calcio complejos. El proceso es exotérmico generando un flujo de calor hacia el exterior denominado calor de hidratación. Dependiendo de la temperatura, el tiempo, y la relación entre la cantidad de agua y cemento que reaccionan, se pueden definir los siguientes estados que se han establecido de manera arbitraria para distinguir las etapas del proceso de hidratación :

27

28

29

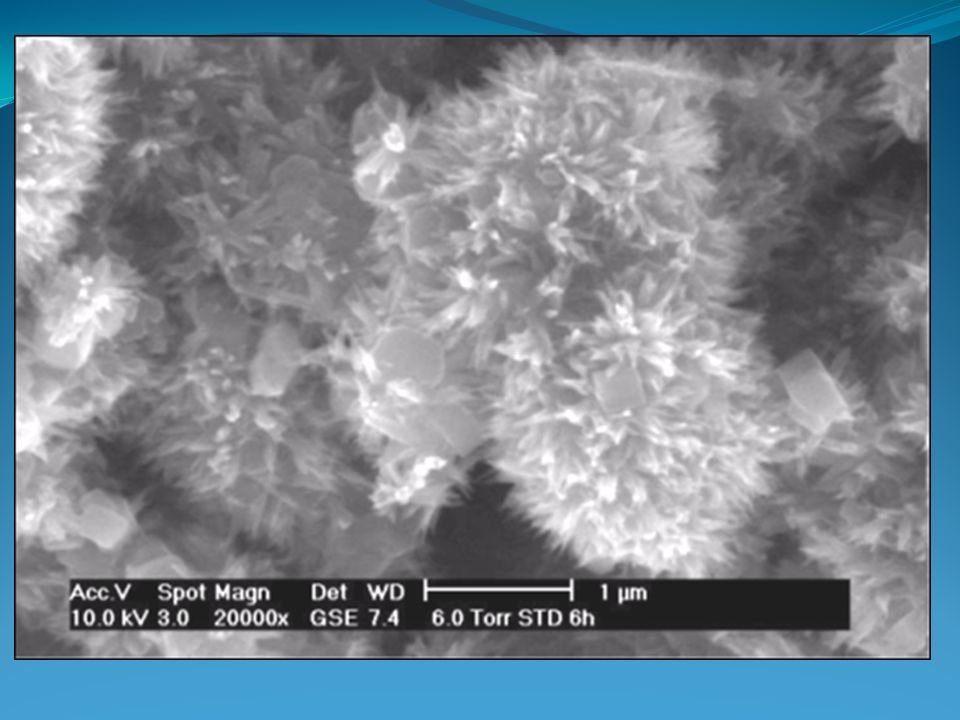

30

31 A).- PLÁSTICO.- Unión del agua y el polvo de cemento formando una pasta moldeable. Cuanto menor es la relación Agua/Cemento. B).- FRAGUADO INICIAL.- Condición de la pasta de cemento en que se aceleran las reacciones químicas, empieza el endurecimiento y la pérdida de la plasticidad, midiéndose en términos de la resistencia a deformarse. Es la etapa en que se evidencia el proceso exotérmico donde se genera el ya mencionado calor de hidratación, que es consecuencia de las reacciones químicas descritas.

32 C).- FRAGUADO FINAL.- Se obtiene al término de la etapa de fraguado inicial, caracterizándose por endurecimiento significativo y deformaciones permanentes. La estructura del gel está constituida por el ensamble definitivo de sus partículas endurecidas. D)ENDURECIMIENTO.- Se produce a partir del fraguado final y es el estado en que se mantienen e incrementan con el tiempo las características resistentes. La reacción predominante es la hidratación permanente de los silicatos de calcio, y en teoría continúa de manera indefinida.
