“Raspberry Pi 4 -Arquitectura” Rogelio Ferreira Escutia

Presentación del tema: "“Raspberry Pi 4 -Arquitectura” Rogelio Ferreira Escutia"— Transcripción de la presentación:

1 “Raspberry Pi 4 -Arquitectura” Rogelio Ferreira Escutia

2 Tarjeta

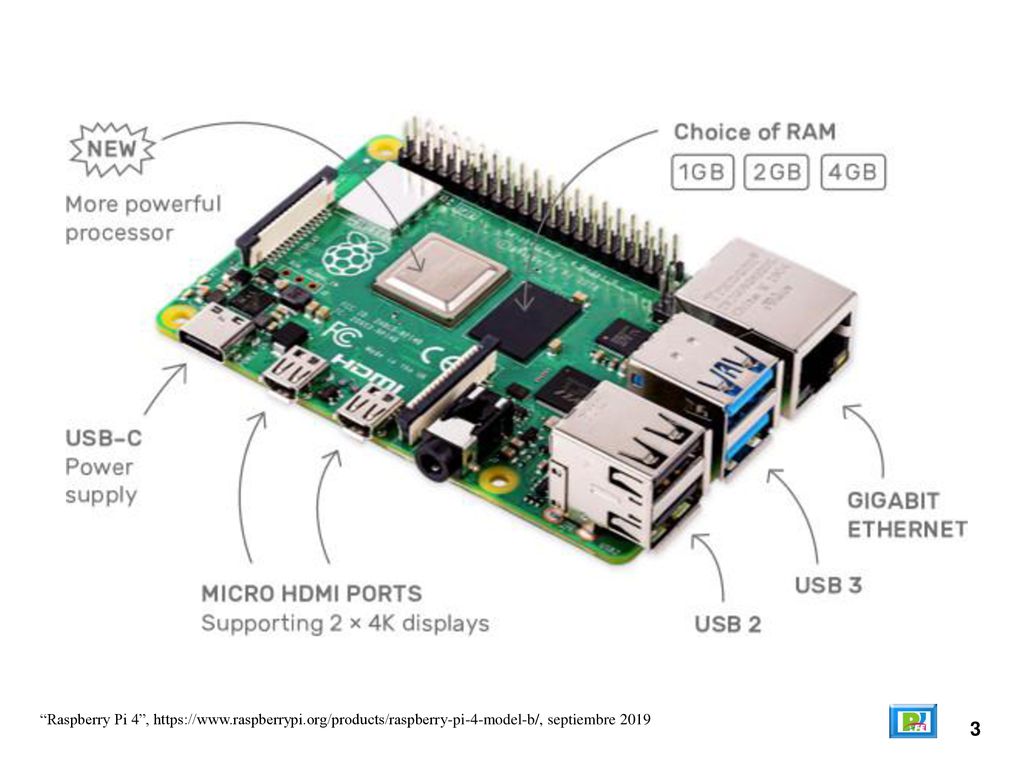

3 “Raspberry Pi 4”, https://www. raspberrypi
“Raspberry Pi 4”, septiembre 2019 3

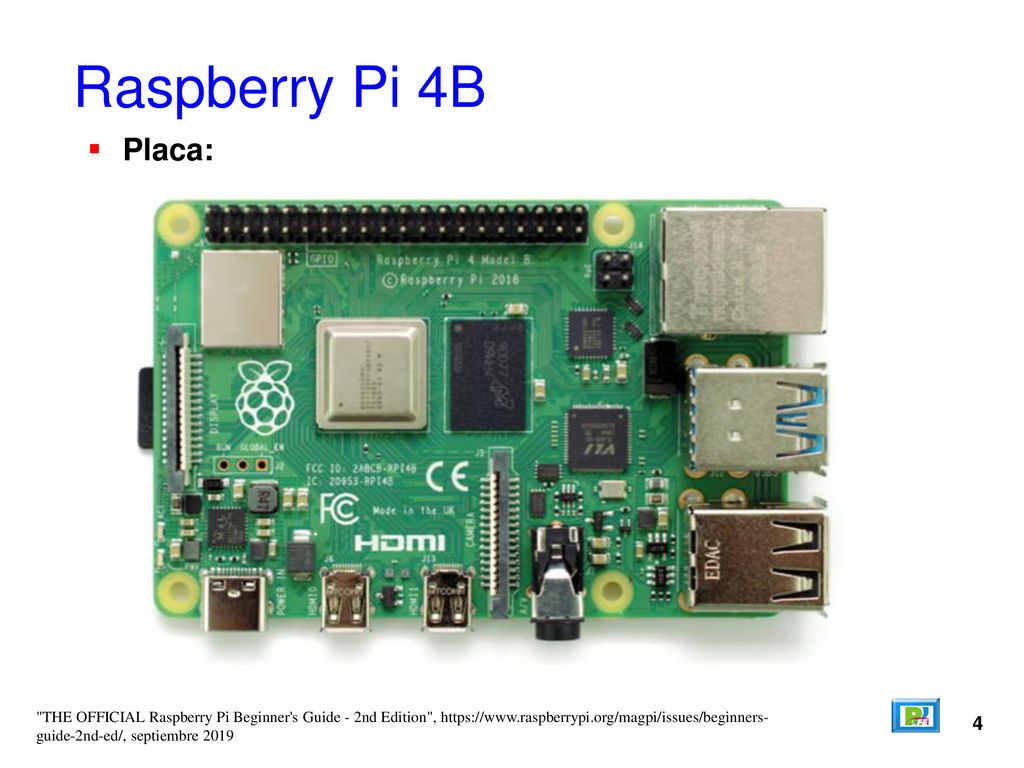

4 Raspberry Pi 4B Placa: "THE OFFICIAL Raspberry Pi Beginner's Guide - 2nd Edition", guide-2nd-ed/, septiembre 2019 4

5 Raspberry Pi 4B Dimensiones: 5
“Raspberry Pi 4 Model B mechanical drawing”, septiembre 2019 5

6 Procesador y Memoria

7 Raspberry Pi 4B Procesador:
Broadcom BCM2711, Quad core Cortex-A72 (ARM v8) 64-bit 1.5GHz 7 "THE OFFICIAL Raspberry Pi Beginner's Guide - 2nd Edition", guide-2nd-ed/, septiembre 2019

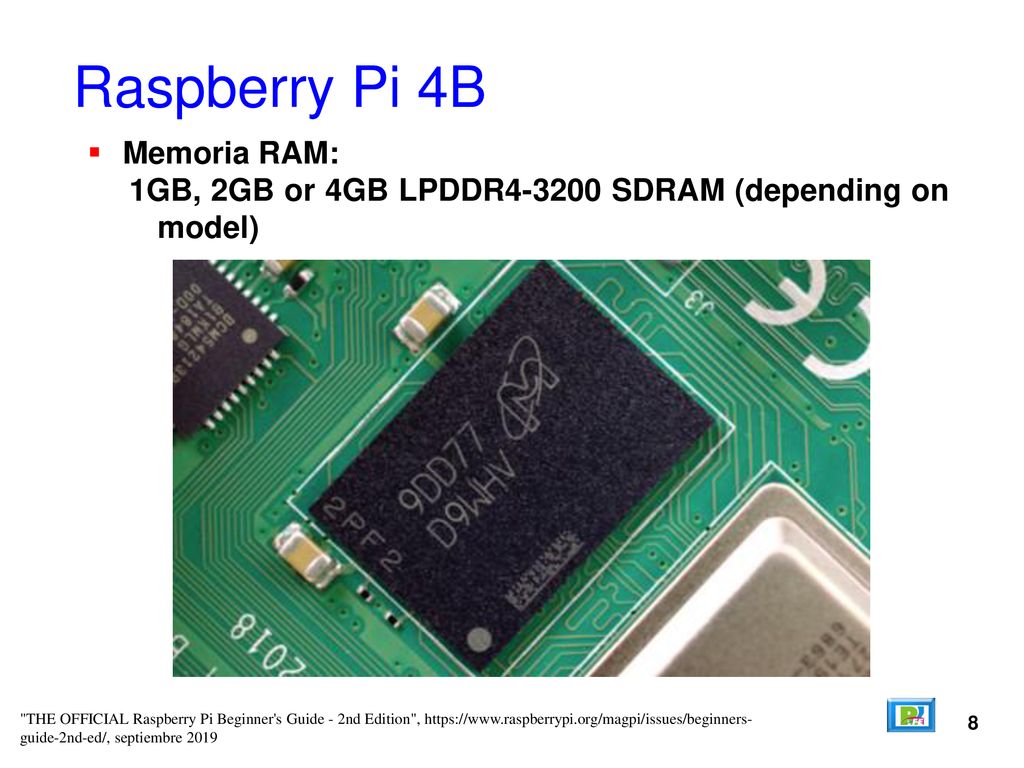

8 Raspberry Pi 4B Memoria RAM:
1GB, 2GB or 4GB LPDDR SDRAM (depending on model) 8 "THE OFFICIAL Raspberry Pi Beginner's Guide - 2nd Edition", guide-2nd-ed/, septiembre 2019

9 Conectividad

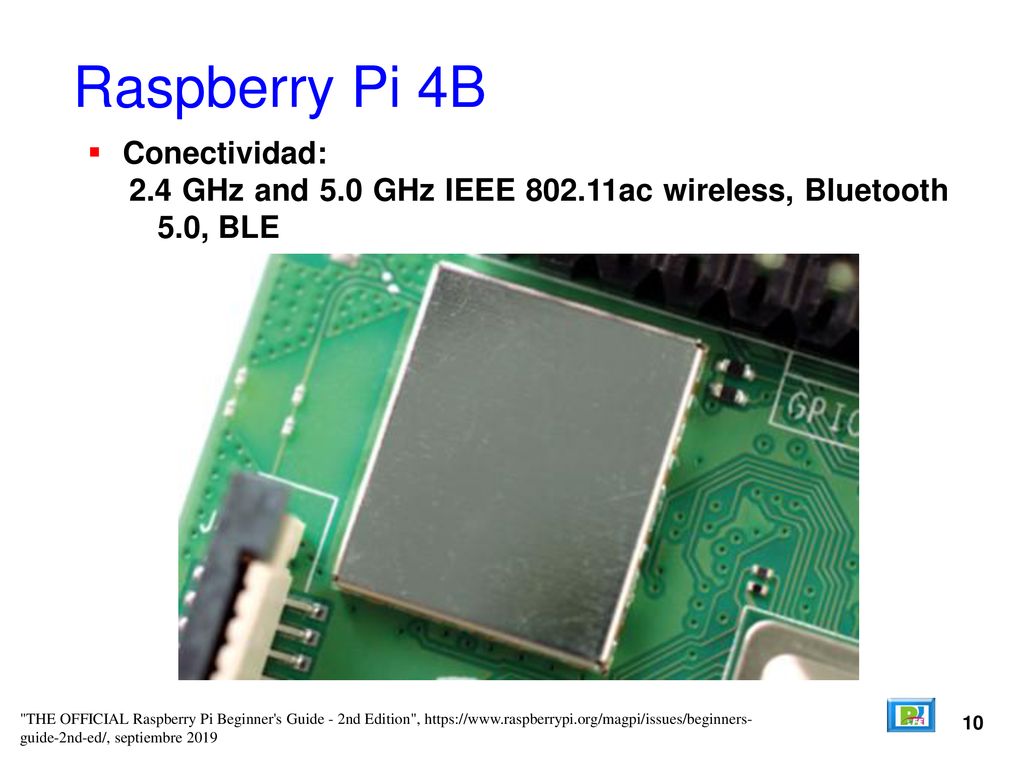

10 Raspberry Pi 4B Conectividad:
2.4 GHz and 5.0 GHz IEEE ac wireless, Bluetooth 5.0, BLE 10 "THE OFFICIAL Raspberry Pi Beginner's Guide - 2nd Edition", guide-2nd-ed/, septiembre 2019

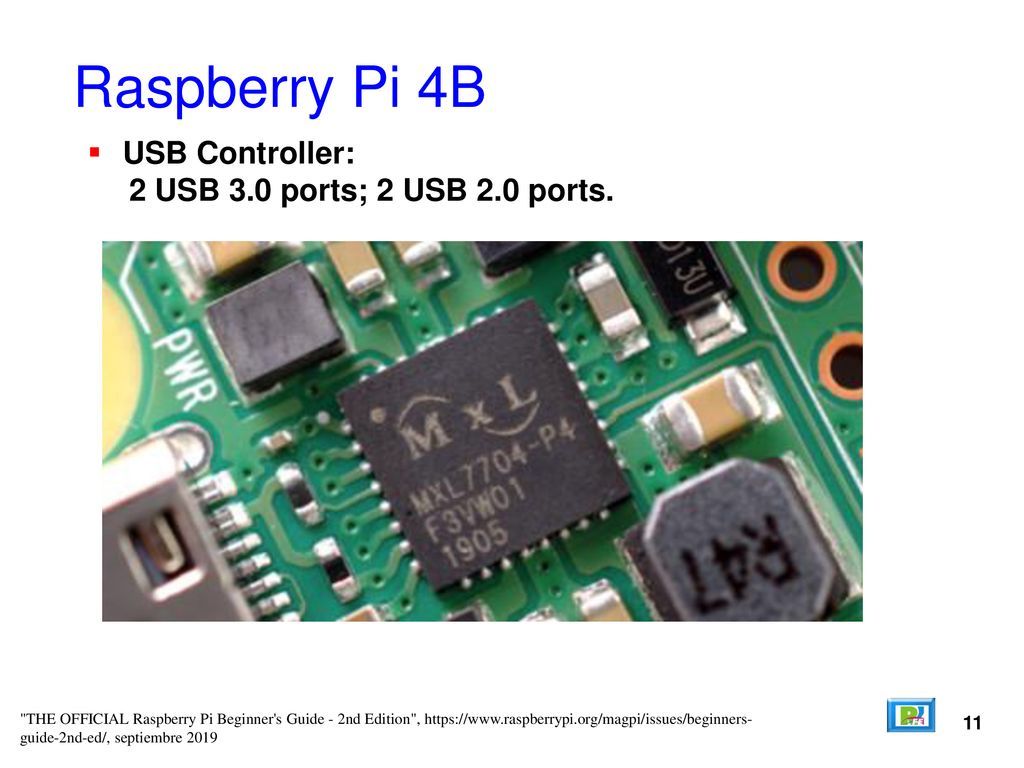

11 Raspberry Pi 4B USB Controller: 2 USB 3.0 ports; 2 USB 2.0 ports. 11
"THE OFFICIAL Raspberry Pi Beginner's Guide - 2nd Edition", guide-2nd-ed/, septiembre 2019

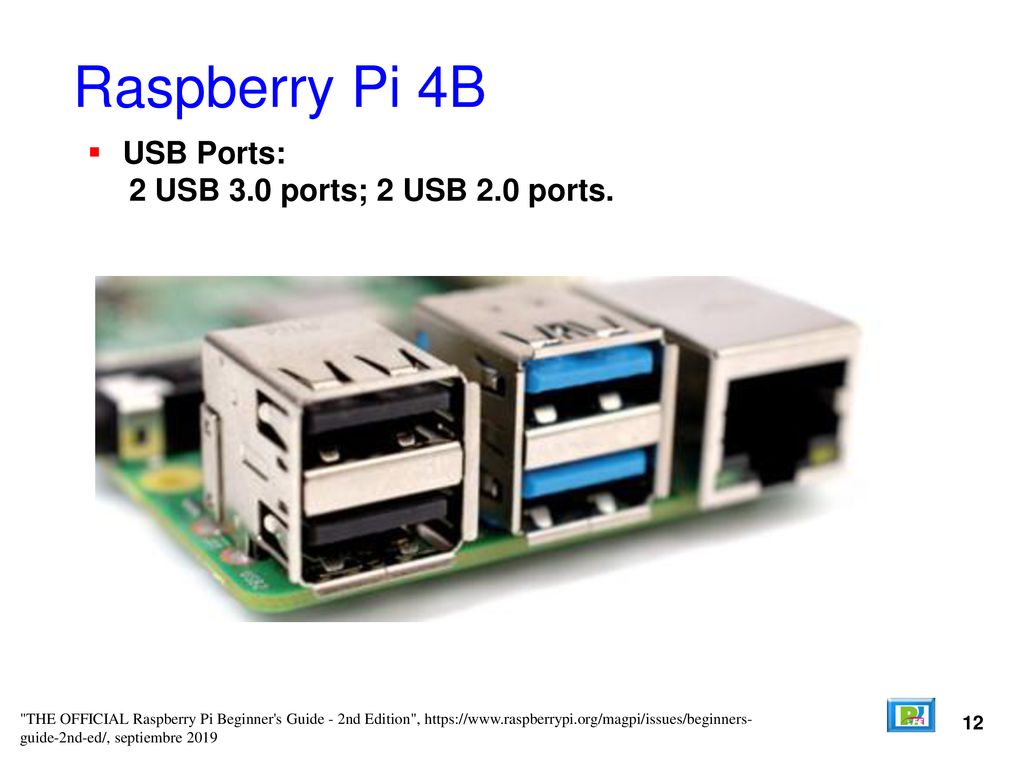

12 Raspberry Pi 4B USB Ports: 2 USB 3.0 ports; 2 USB 2.0 ports. 12
"THE OFFICIAL Raspberry Pi Beginner's Guide - 2nd Edition", guide-2nd-ed/, septiembre 2019

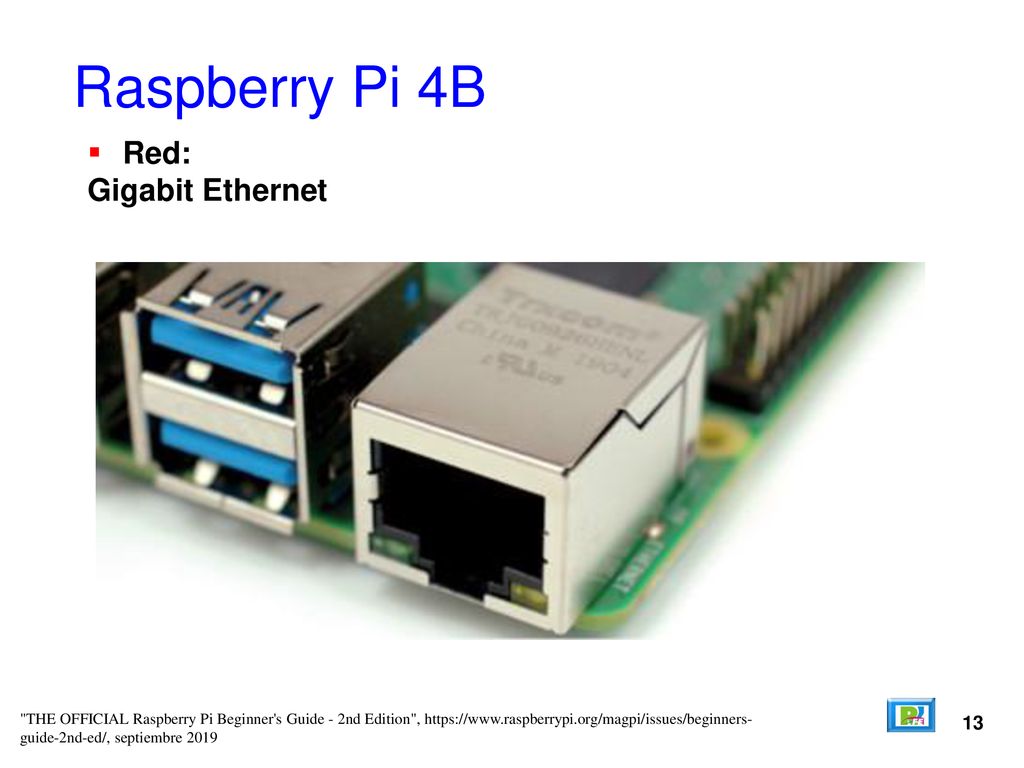

13 Raspberry Pi 4B Red: Gigabit Ethernet 13
"THE OFFICIAL Raspberry Pi Beginner's Guide - 2nd Edition", guide-2nd-ed/, septiembre 2019

14 Video y Sonido

15 Raspberry Pi 4B Salida de audio y video compuesto:
4-pole stereo audio and composite video port (3.5mm AV jack) 15 "THE OFFICIAL Raspberry Pi Beginner's Guide - 2nd Edition", guide-2nd-ed/, septiembre 2019

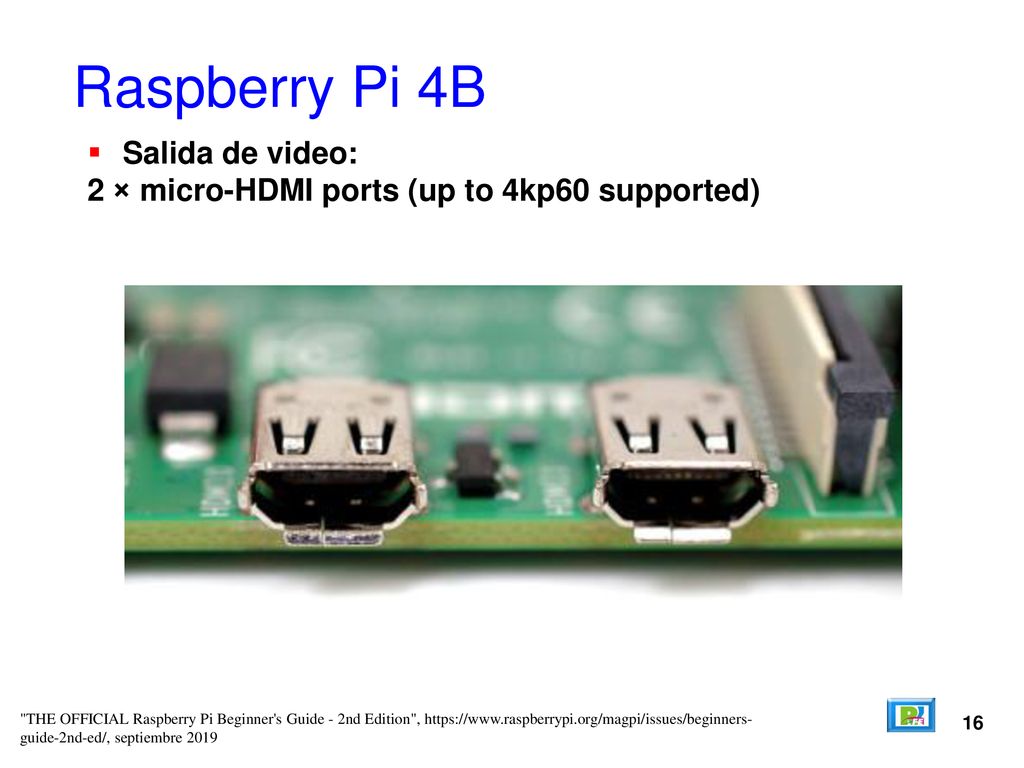

16 Raspberry Pi 4B Salida de video:
2 × micro-HDMI ports (up to 4kp60 supported) 16 "THE OFFICIAL Raspberry Pi Beginner's Guide - 2nd Edition", guide-2nd-ed/, septiembre 2019

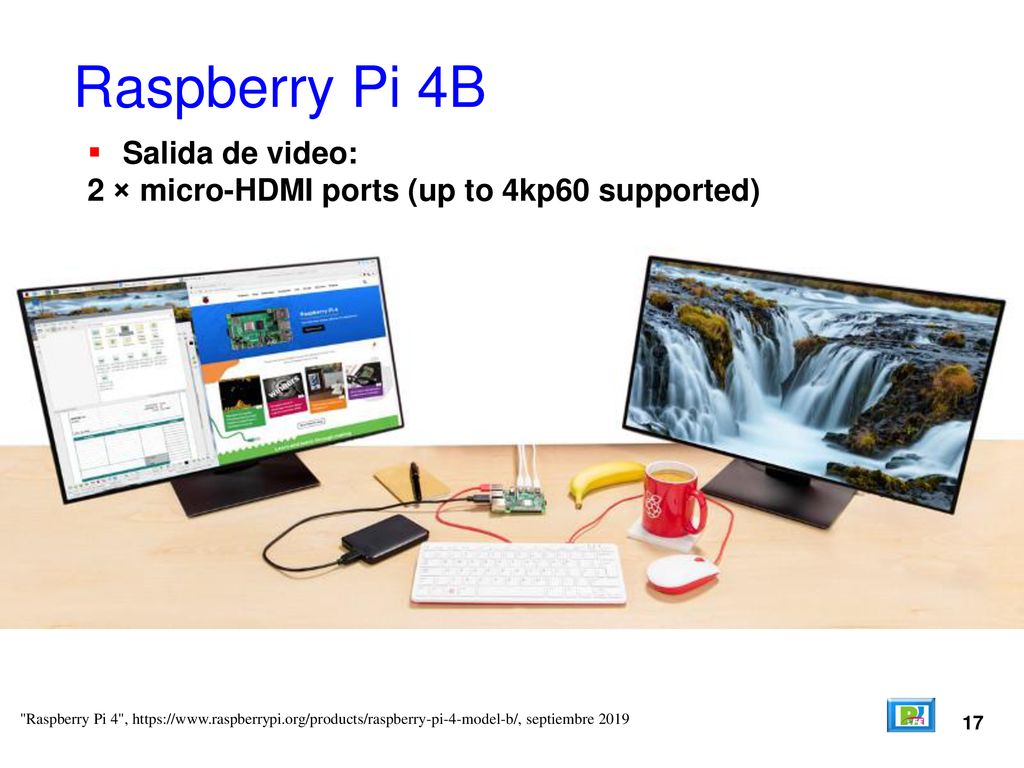

17 Raspberry Pi 4B Salida de video:
2 × micro-HDMI ports (up to 4kp60 supported) 17 "Raspberry Pi 4", septiembre 2019

18 Energía

19 Raspberry Pi 4B Alimentación de energía:
5V DC via USB-C connector (minimum 3A*) 19 "THE OFFICIAL Raspberry Pi Beginner's Guide - 2nd Edition", guide-2nd-ed/, septiembre 2019

20 Acceso I/O

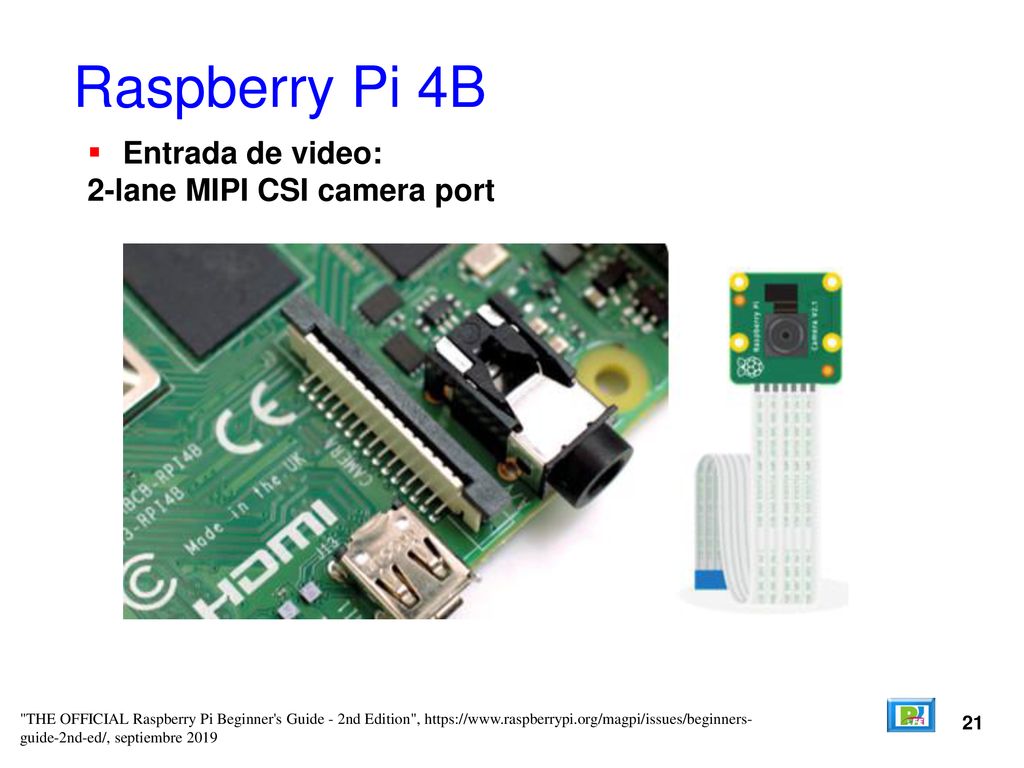

21 Raspberry Pi 4B Entrada de video: 2-lane MIPI CSI camera port 21
"THE OFFICIAL Raspberry Pi Beginner's Guide - 2nd Edition", guide-2nd-ed/, septiembre 2019

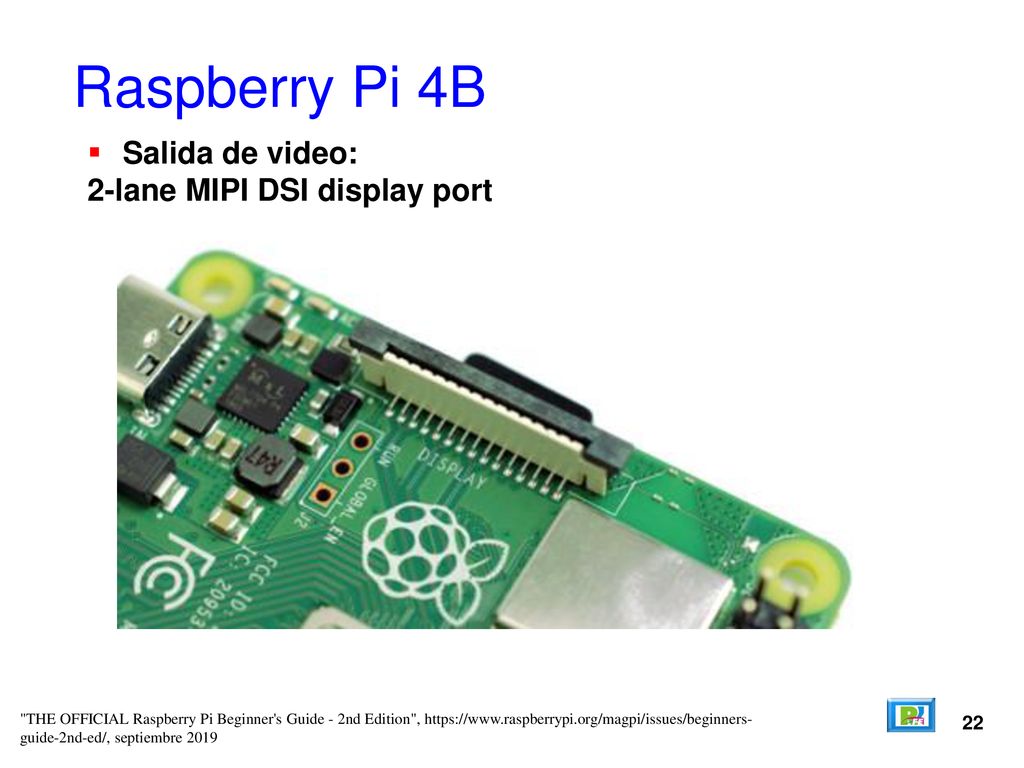

22 Raspberry Pi 4B Salida de video: 2-lane MIPI DSI display port 22
"THE OFFICIAL Raspberry Pi Beginner's Guide - 2nd Edition", guide-2nd-ed/, septiembre 2019

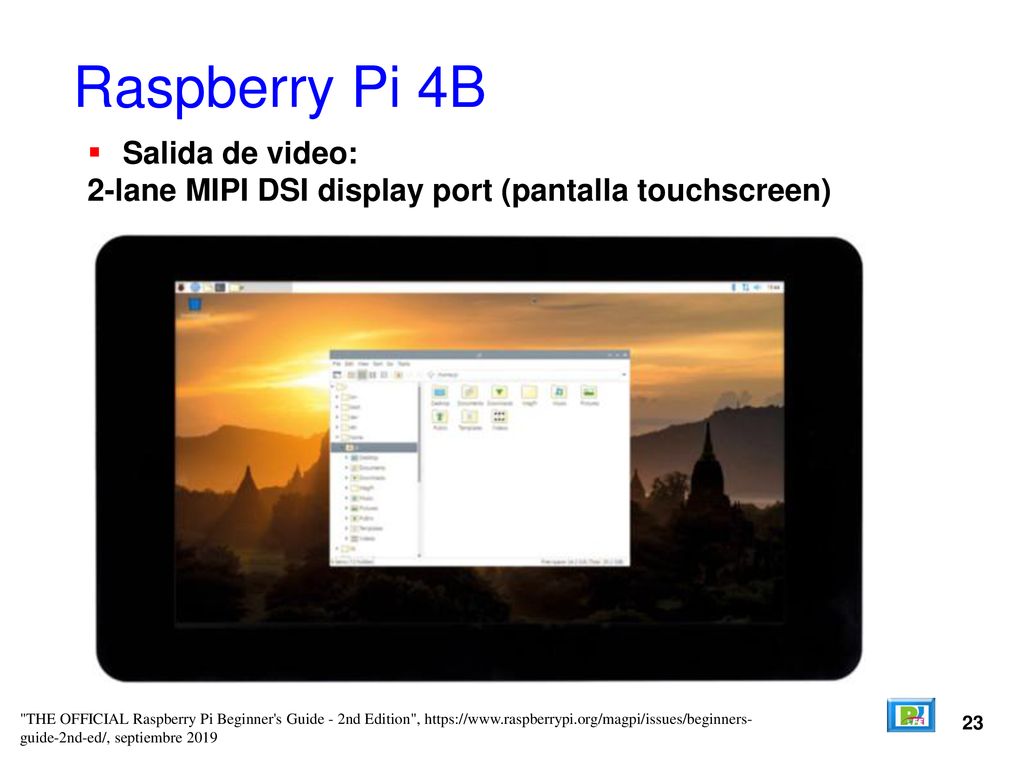

23 Raspberry Pi 4B Salida de video:
2-lane MIPI DSI display port (pantalla touchscreen) 23 "THE OFFICIAL Raspberry Pi Beginner's Guide - 2nd Edition", guide-2nd-ed/, septiembre 2019

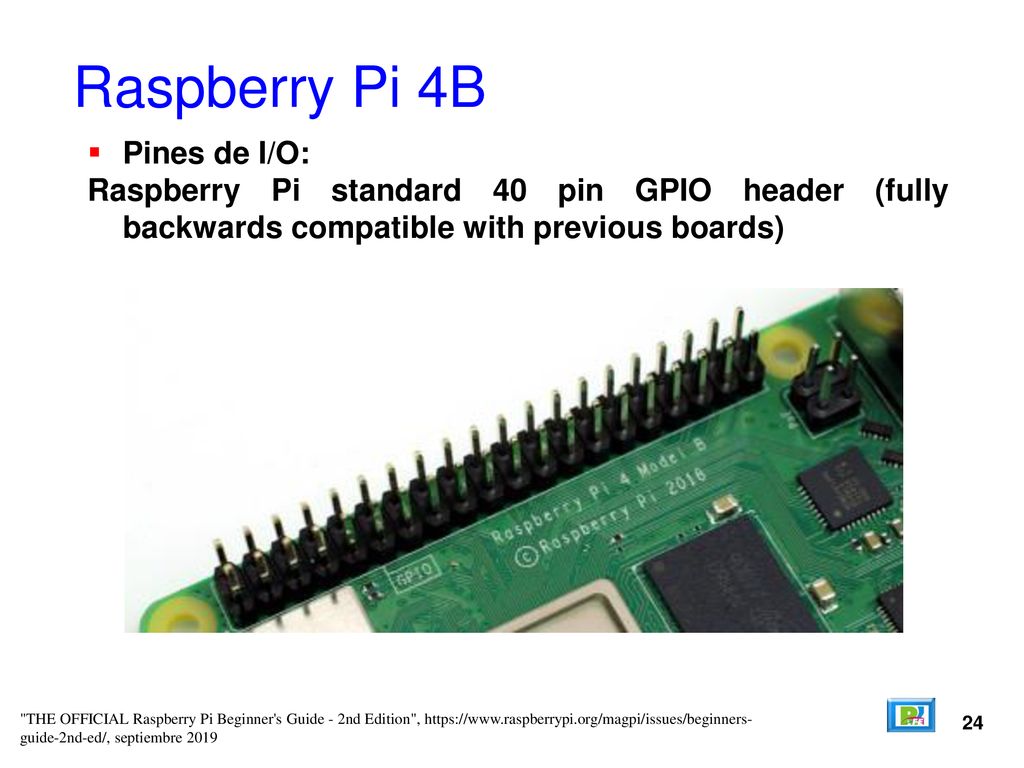

24 Raspberry Pi 4B Pines de I/O:
Raspberry Pi standard 40 pin GPIO header (fully backwards compatible with previous boards) 24 "THE OFFICIAL Raspberry Pi Beginner's Guide - 2nd Edition", guide-2nd-ed/, septiembre 2019

25 Raspberry Pi 3B+/4B GPIO: 25
"The Pi4J Project", septiembre 2018 25

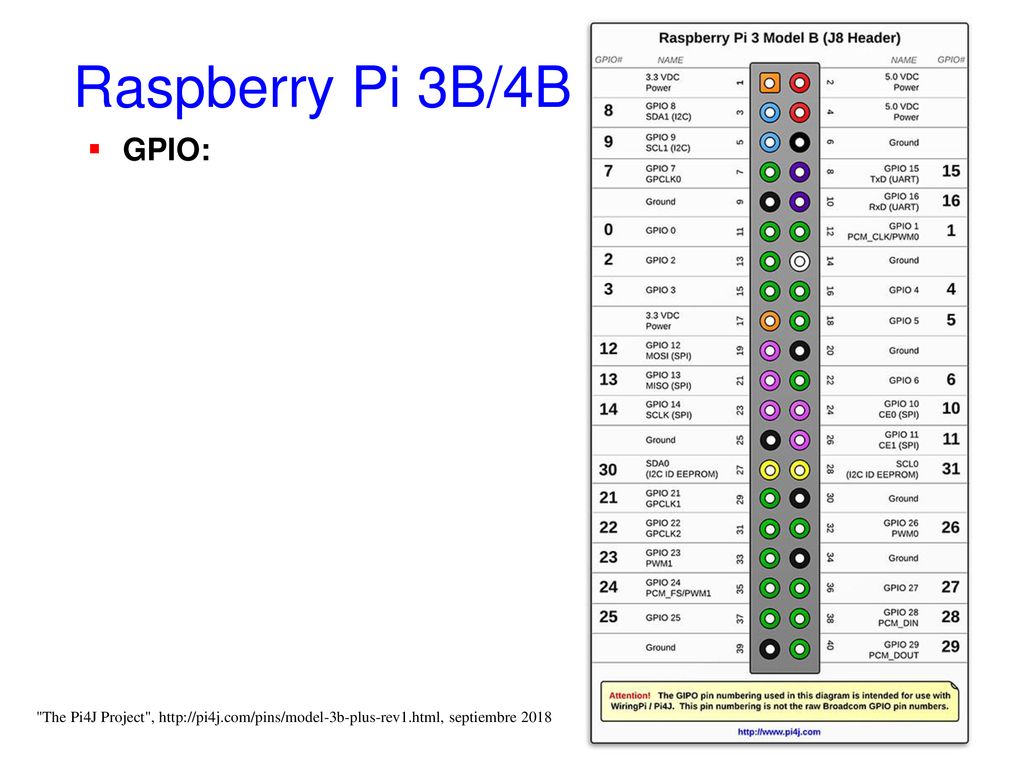

26 Raspberry Pi 3B/4B GPIO: "The Pi4J Project", septiembre 2018 26

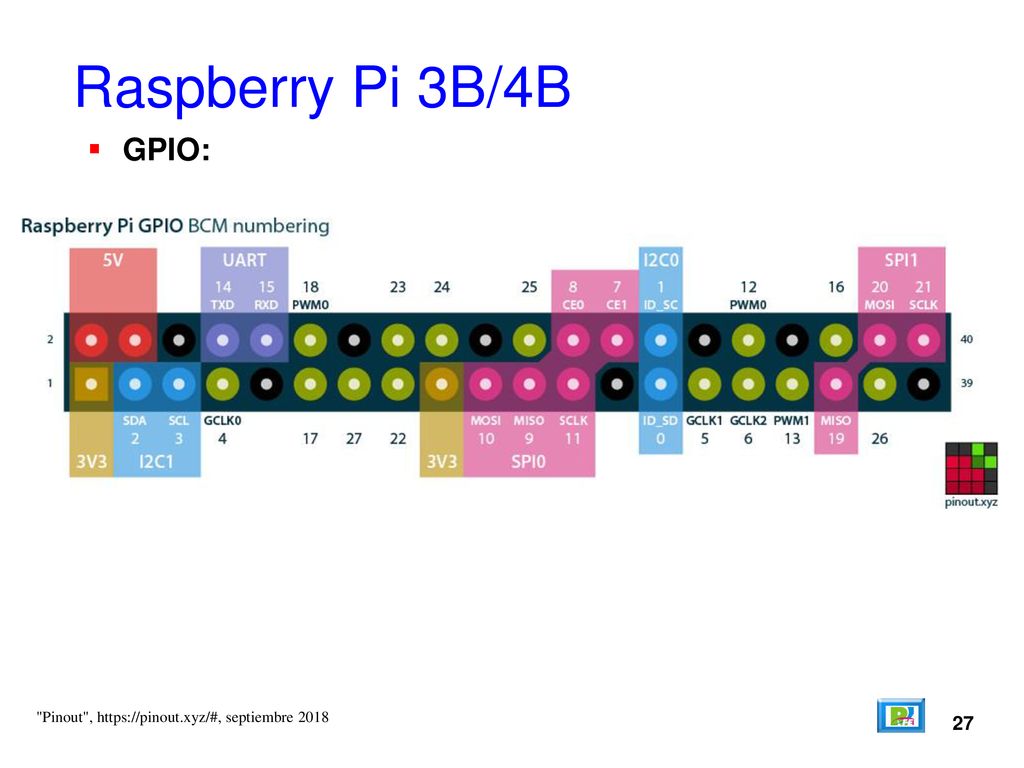

27 Raspberry Pi 3B/4B GPIO: "Pinout", septiembre 2018 27

28 Almacenamiento

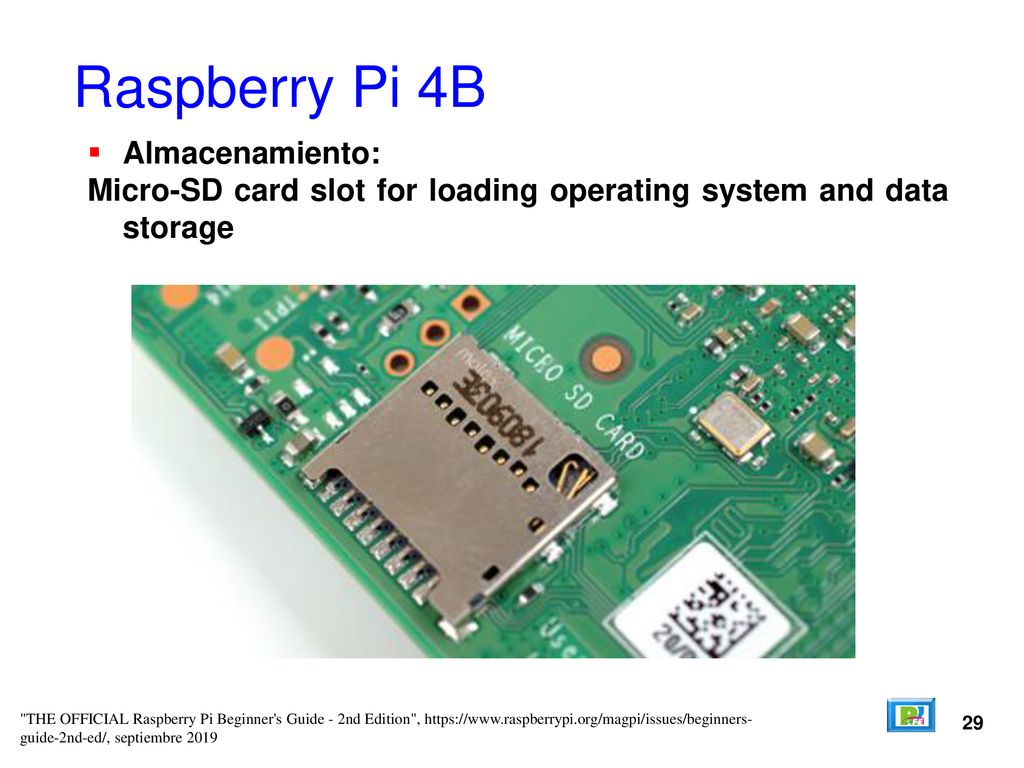

29 Raspberry Pi 4B Almacenamiento:
Micro-SD card slot for loading operating system and data storage 29 "THE OFFICIAL Raspberry Pi Beginner's Guide - 2nd Edition", guide-2nd-ed/, septiembre 2019

30 Multimedia

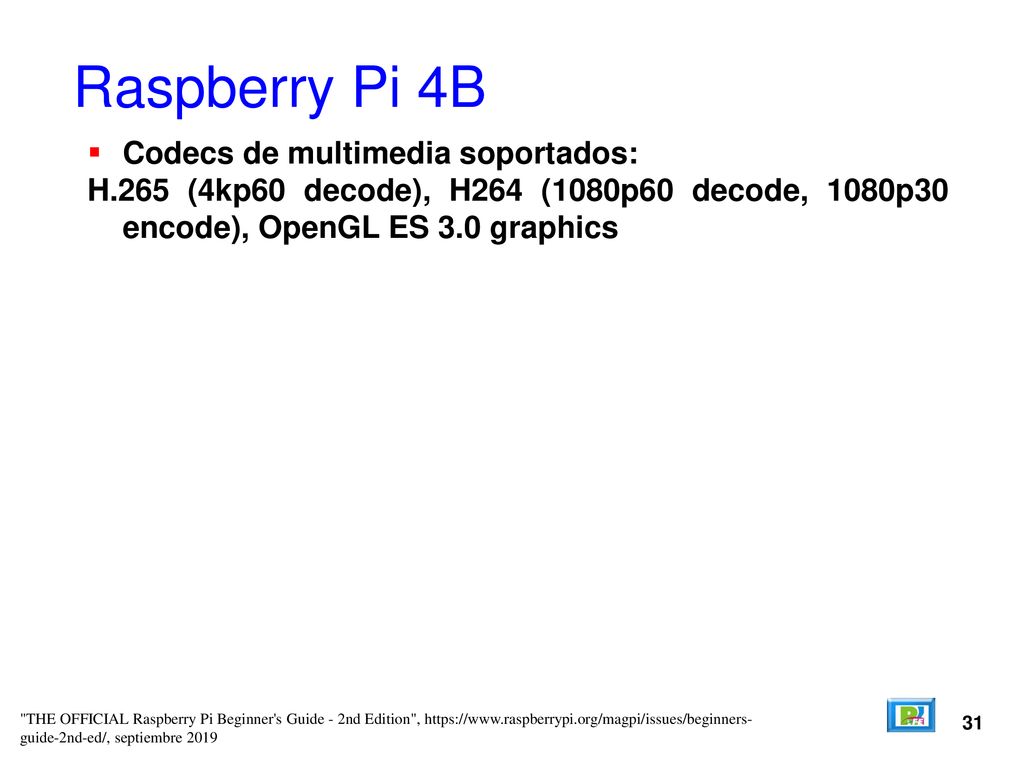

31 Raspberry Pi 4B Codecs de multimedia soportados:
H.265 (4kp60 decode), H264 (1080p60 decode, 1080p30 encode), OpenGL ES 3.0 graphics 31 "THE OFFICIAL Raspberry Pi Beginner's Guide - 2nd Edition", guide-2nd-ed/, septiembre 2019

32 Temperatura de Operación

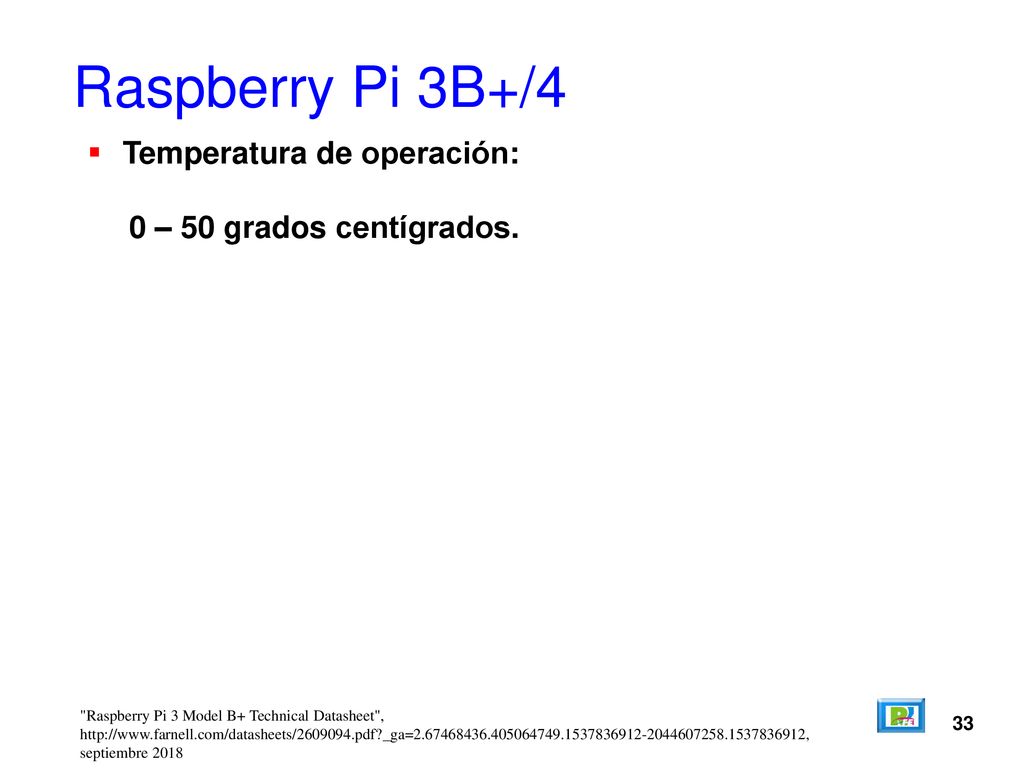

33 Raspberry Pi 3B+/4 Temperatura de operación:
0 – 50 grados centígrados. "Raspberry Pi 3 Model B+ Technical Datasheet", septiembre 2018 33

34 Monitoreo del funcionamiento

35 Raspberry Pi 3B+/4 Status Leds: 35
"Raspberry Pi Hacks", septiembre 35

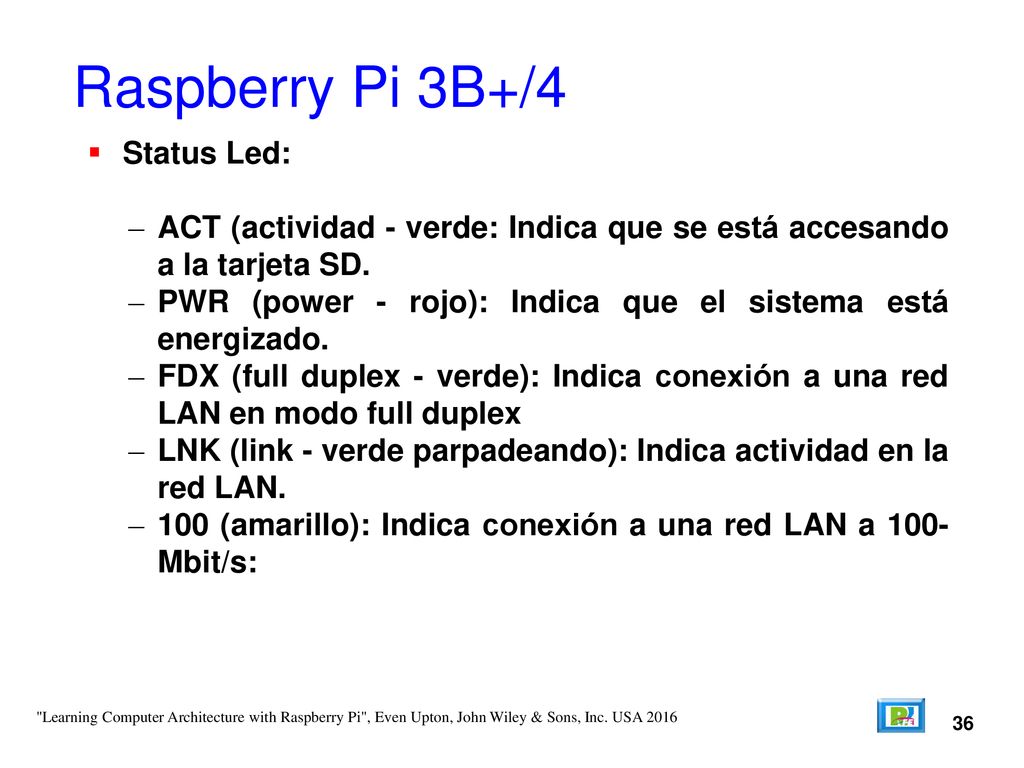

36 Raspberry Pi 3B+/4 Status Led:
ACT (actividad - verde: Indica que se está accesando a la tarjeta SD. PWR (power - rojo): Indica que el sistema está energizado. FDX (full duplex - verde): Indica conexión a una red LAN en modo full duplex LNK (link - verde parpadeando): Indica actividad en la red LAN. 100 (amarillo): Indica conexión a una red LAN a 100-Mbit/s: "Learning Computer Architecture with Raspberry Pi", Even Upton, John Wiley & Sons, Inc. USA 2016 36
