Unidad nº 4: Las Unidades Estructurales

Presentación del tema: "Unidad nº 4: Las Unidades Estructurales"— Transcripción de la presentación:

1 Unidad nº 4: Las Unidades Estructurales
UNIVERSIDAD AUTÓNOMA DE ENTRE RÍOS Facultad de Humanidades, Artes y Ciencias Sociales Cátedra: Geografía Física I Año: 2017 Unidad nº 4: Las Unidades Estructurales

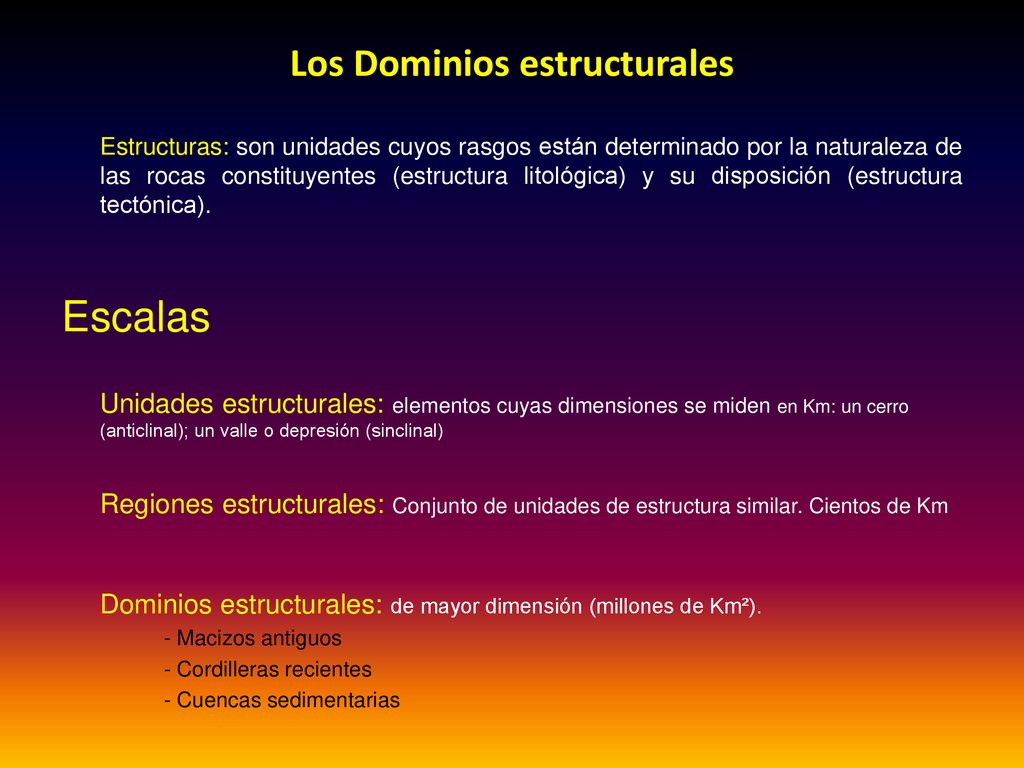

2 Los Dominios estructurales
Estructuras: son unidades cuyos rasgos están determinado por la naturaleza de las rocas constituyentes (estructura litológica) y su disposición (estructura tectónica). Escalas Unidades estructurales: elementos cuyas dimensiones se miden en Km: un cerro (anticlinal); un valle o depresión (sinclinal) Regiones estructurales: Conjunto de unidades de estructura similar. Cientos de Km Dominios estructurales: de mayor dimensión (millones de Km²). - Macizos antiguos - Cordilleras recientes - Cuencas sedimentarias

3 Grandes Dominios Estructurales Fuente: VIERS, G. (1973)

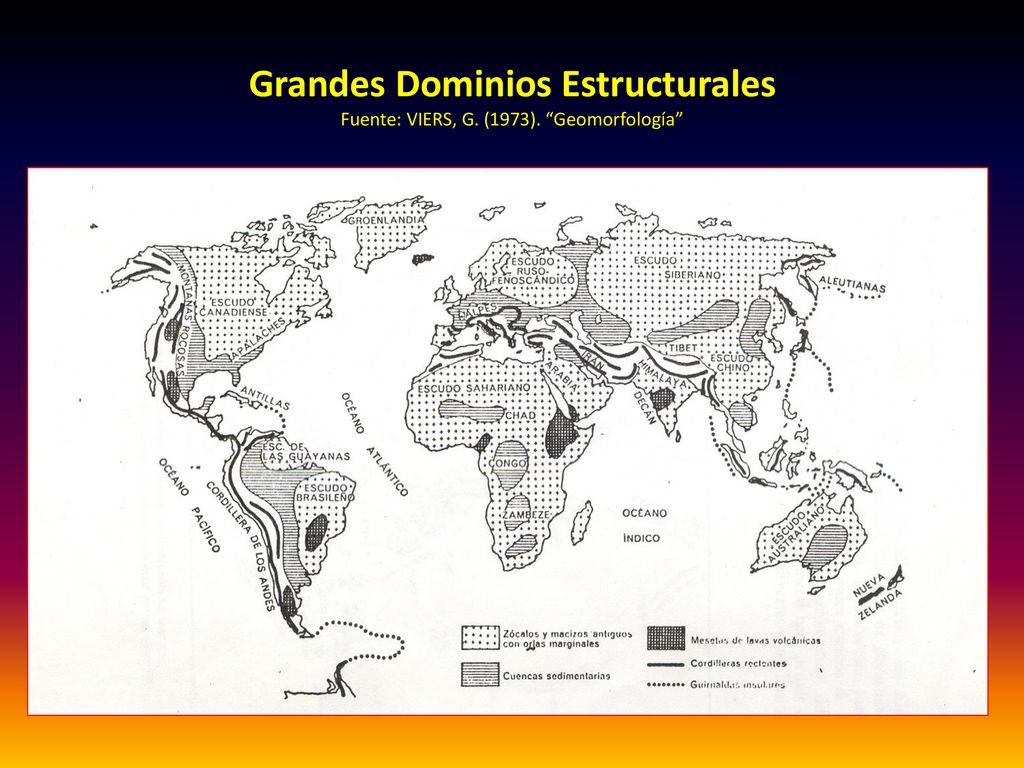

Grandes Dominios Estructurales Fuente: VIERS, G. (1973). “Geomorfología”

4 Macizos antiguos Estructuras donde el material sedimentario ha sido removidos por erosión. Predomina la existencia de rocas magmáticas y metamórficas. Cristalinas. Predominio de una estructura de fracturas. El vulcanismo ya es un hecho añadido. Puede estar enmascarado por material sedimentario de poco espesor y solidario de su base rígida, donde los sedimentos se apoyan.

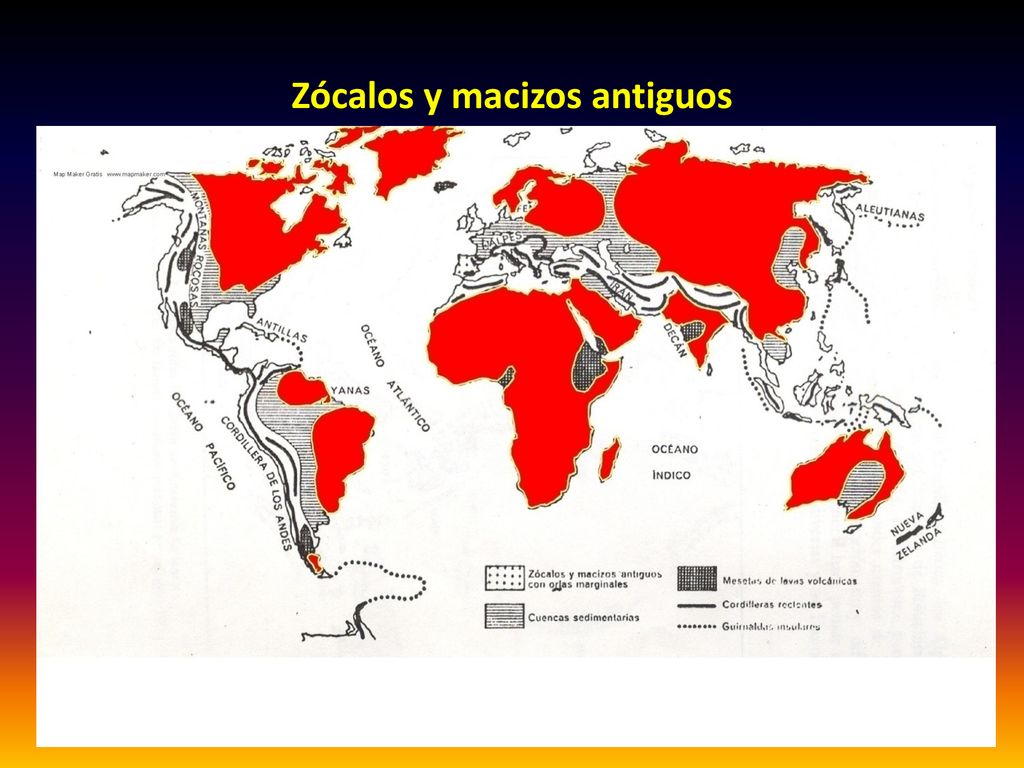

5 Zócalos y macizos antiguos

6 Escudo de Guayana

7 Escudo Canadiense

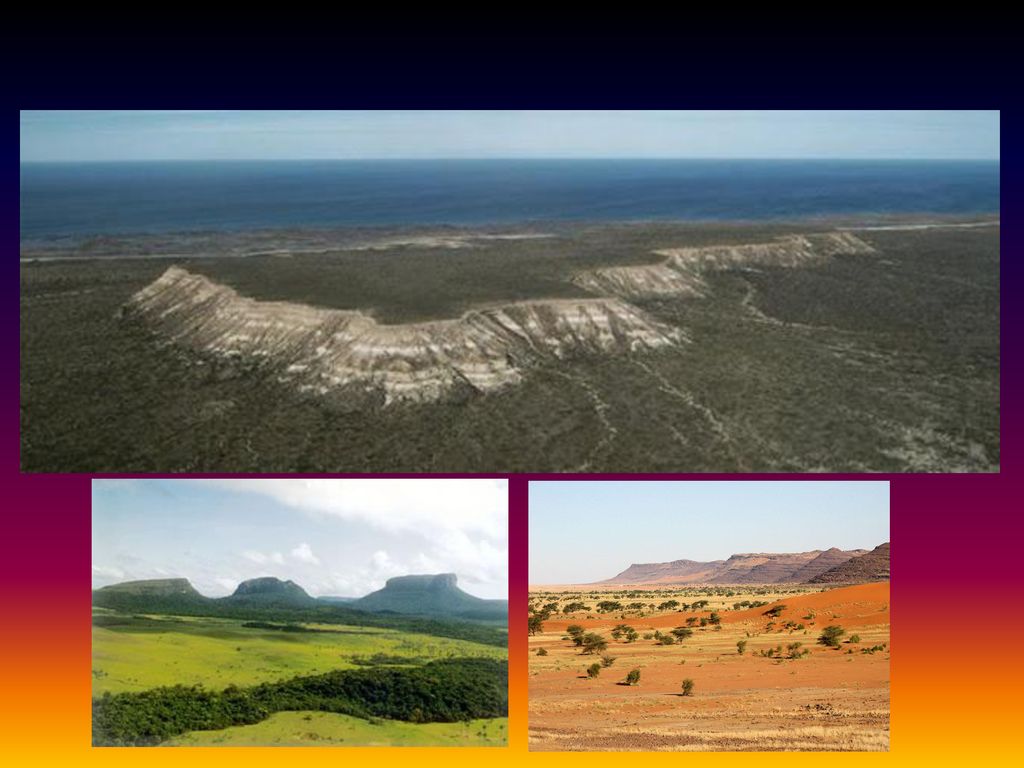

8

9 Meseta siberiana

10 Meseta Africana

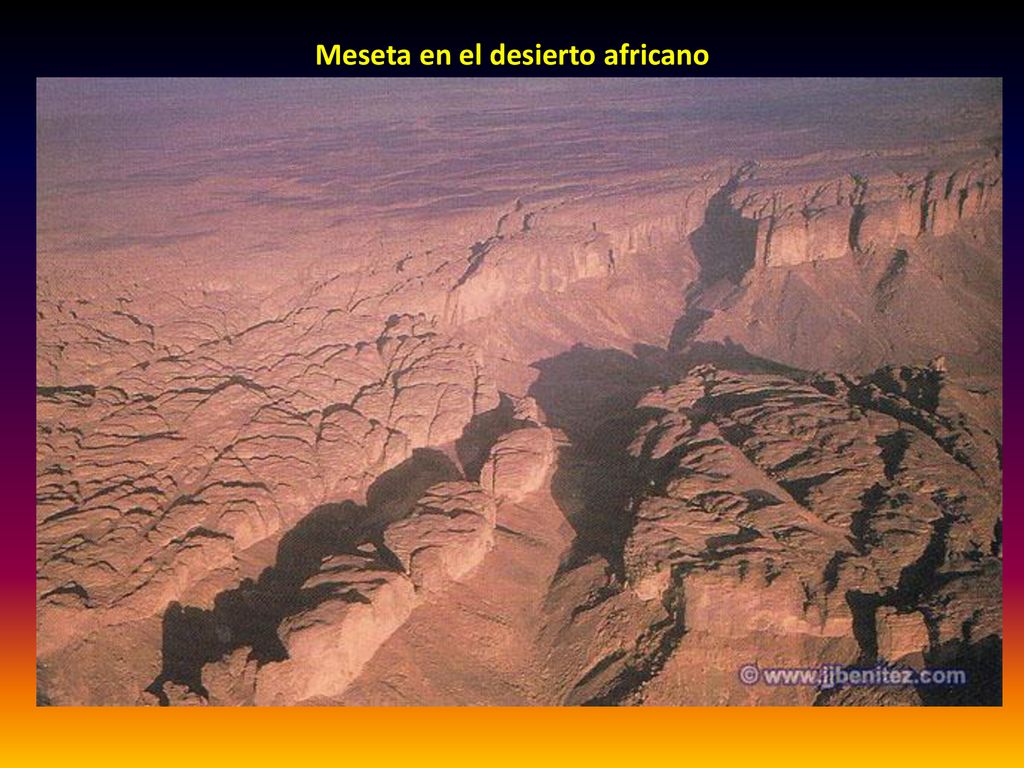

11 Meseta en el desierto africano

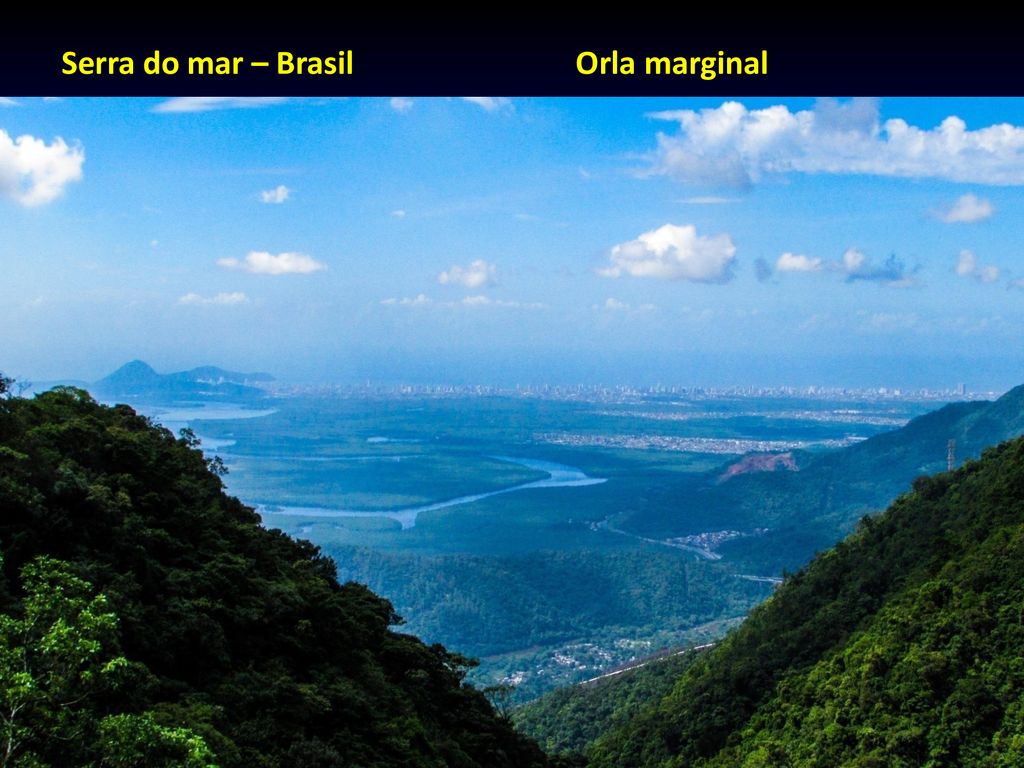

12 Serra do mar – Brasil Orla marginal

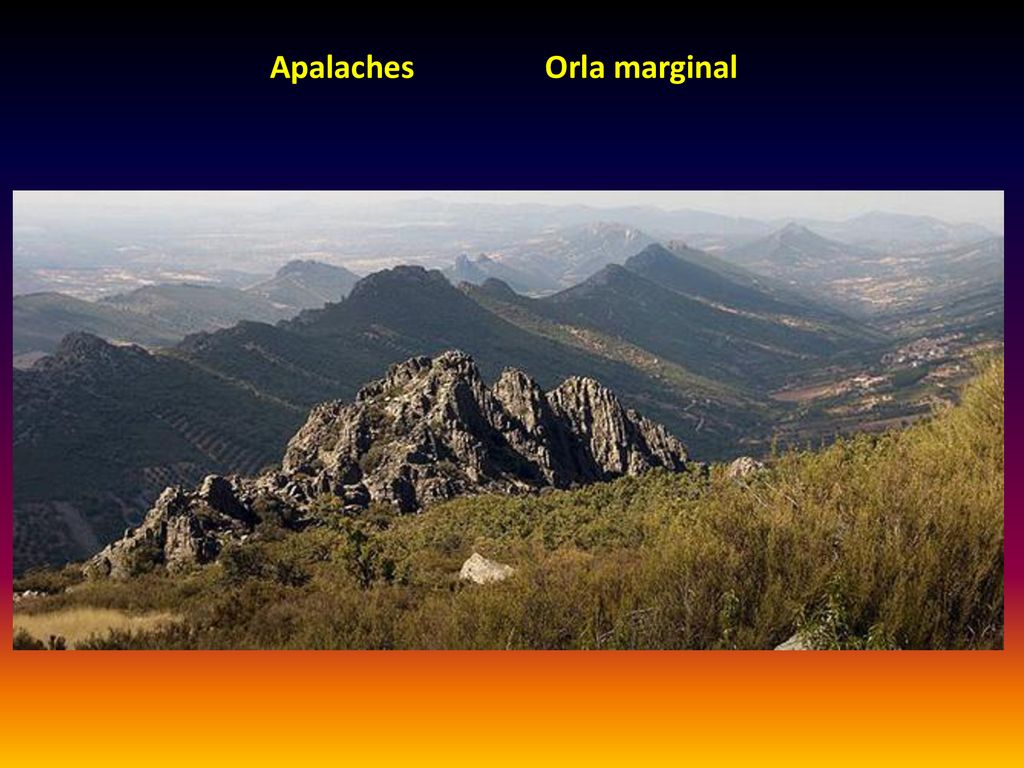

13 Apalaches Orla marginal

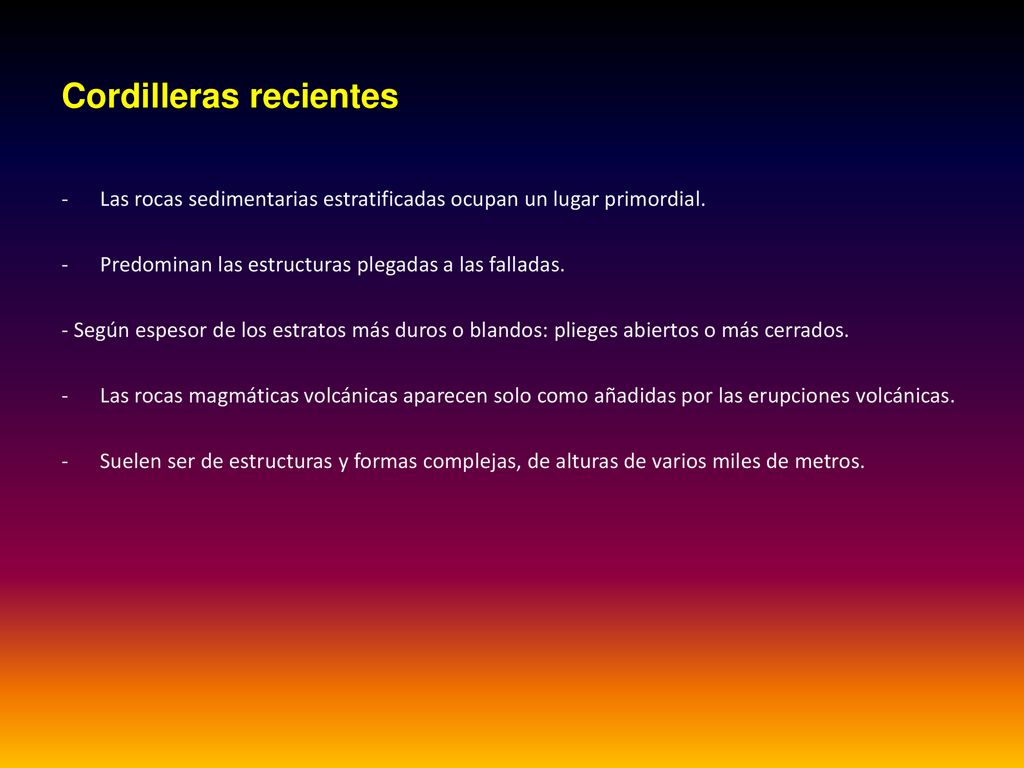

14 Cordilleras recientes
Las rocas sedimentarias estratificadas ocupan un lugar primordial. Predominan las estructuras plegadas a las falladas. - Según espesor de los estratos más duros o blandos: plieges abiertos o más cerrados. Las rocas magmáticas volcánicas aparecen solo como añadidas por las erupciones volcánicas. Suelen ser de estructuras y formas complejas, de alturas de varios miles de metros.

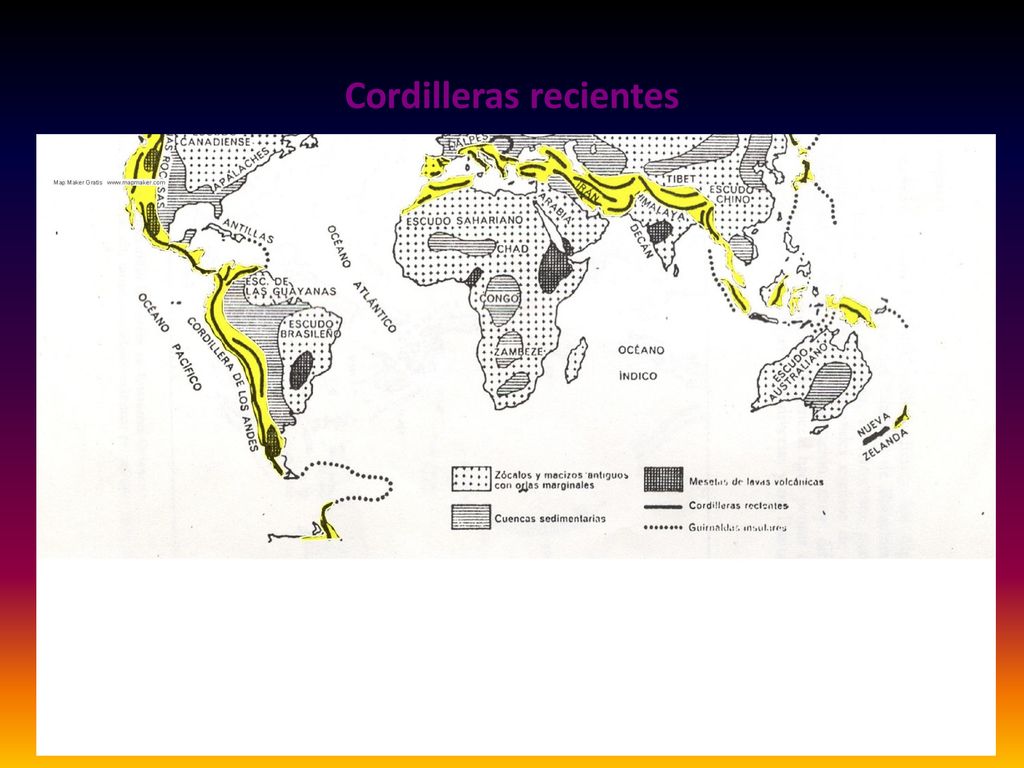

15 Cordilleras recientes

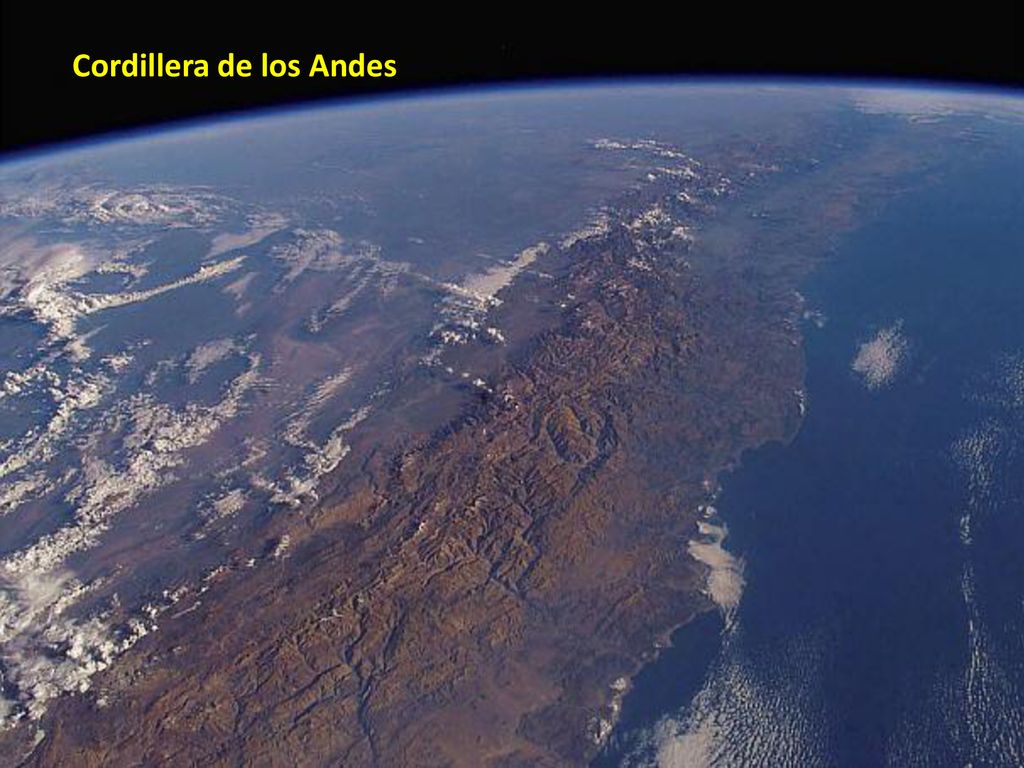

16 Cordillera de los Andes

17 Cordillera de los Andes

18 Cadena del Himalaya

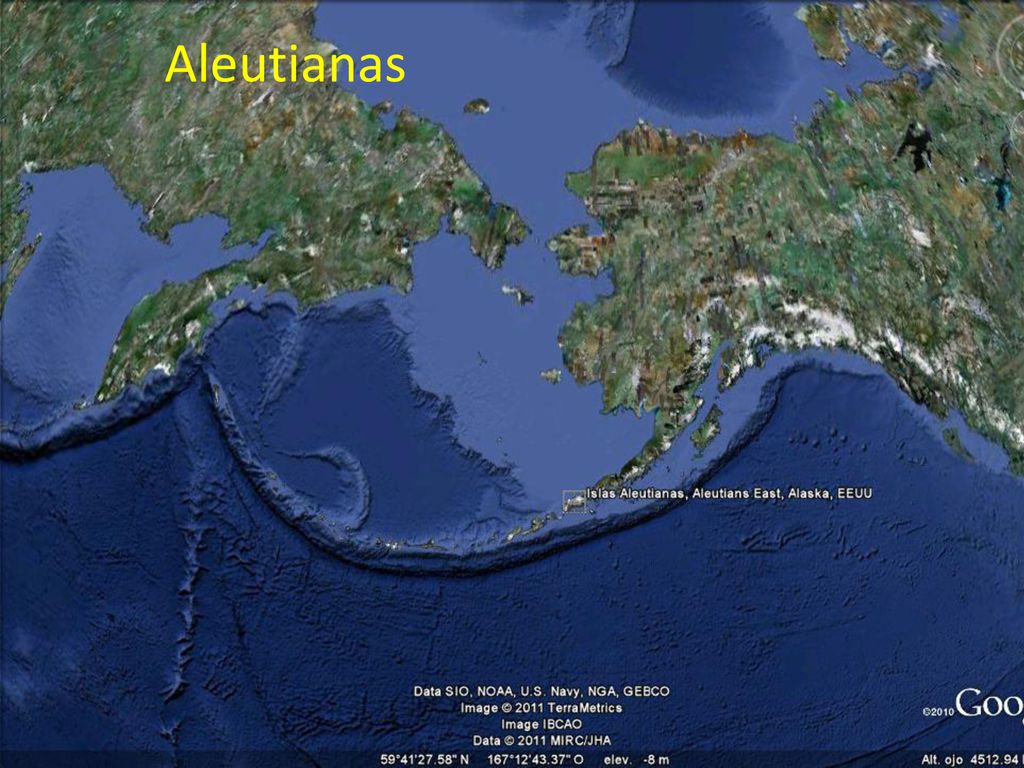

19 Aleutianas

20 Guirnalda insular – Atlántico Sur

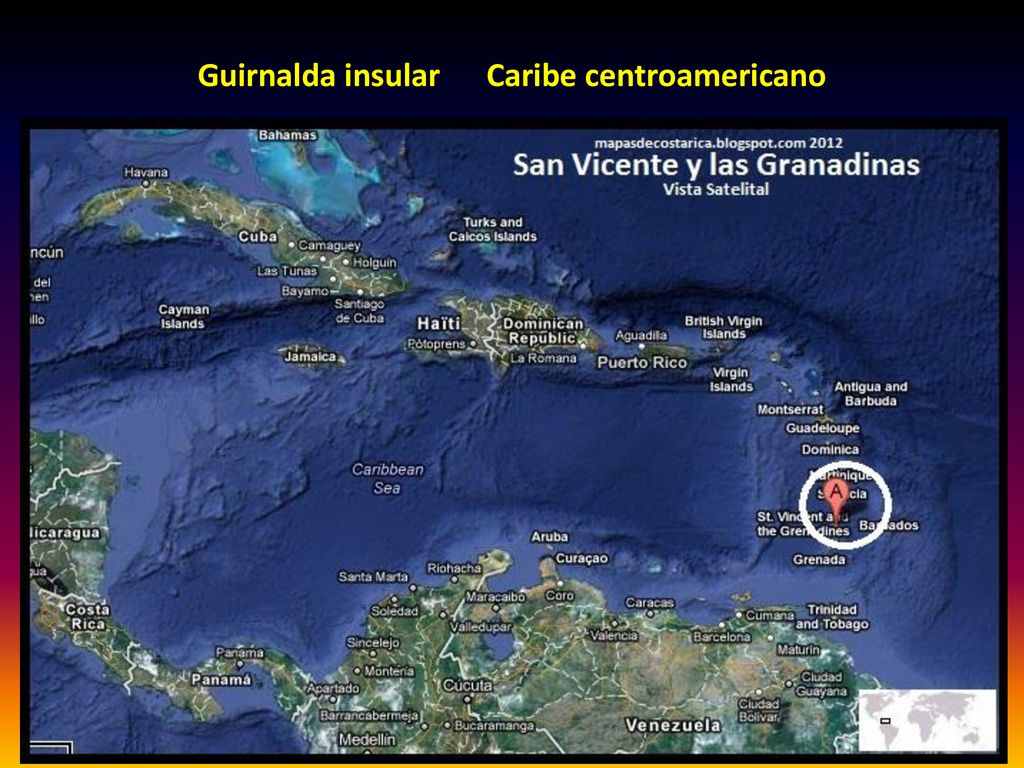

21 Guirnalda insular Caribe centroamericano

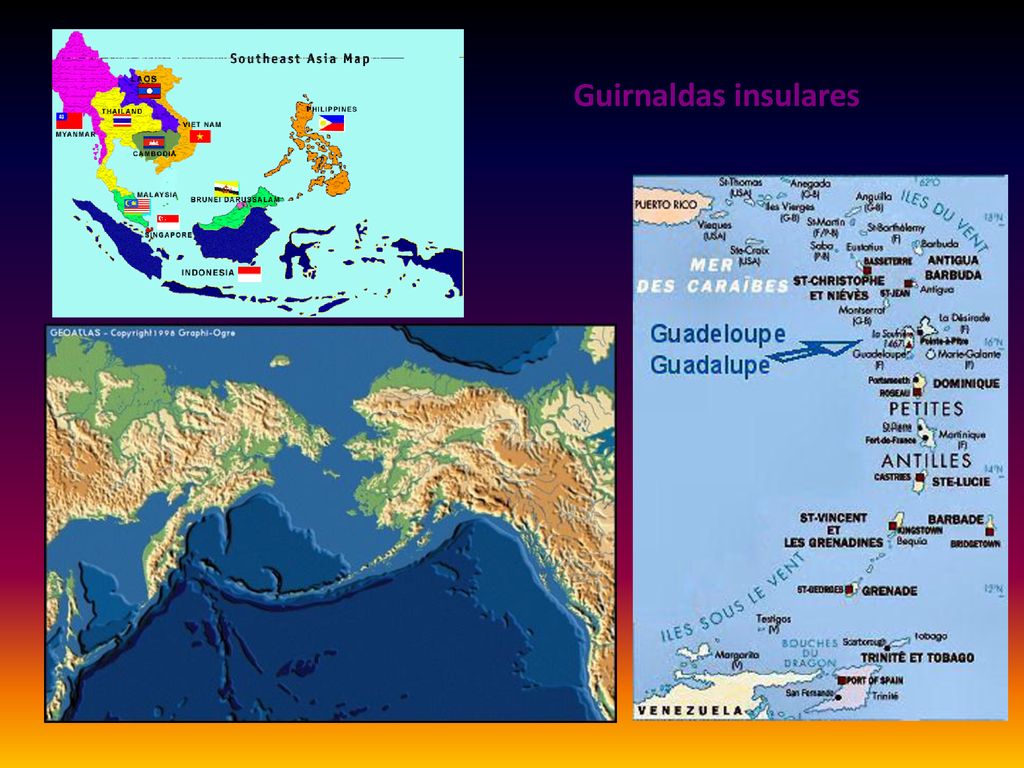

22 Guirnaldas insulares

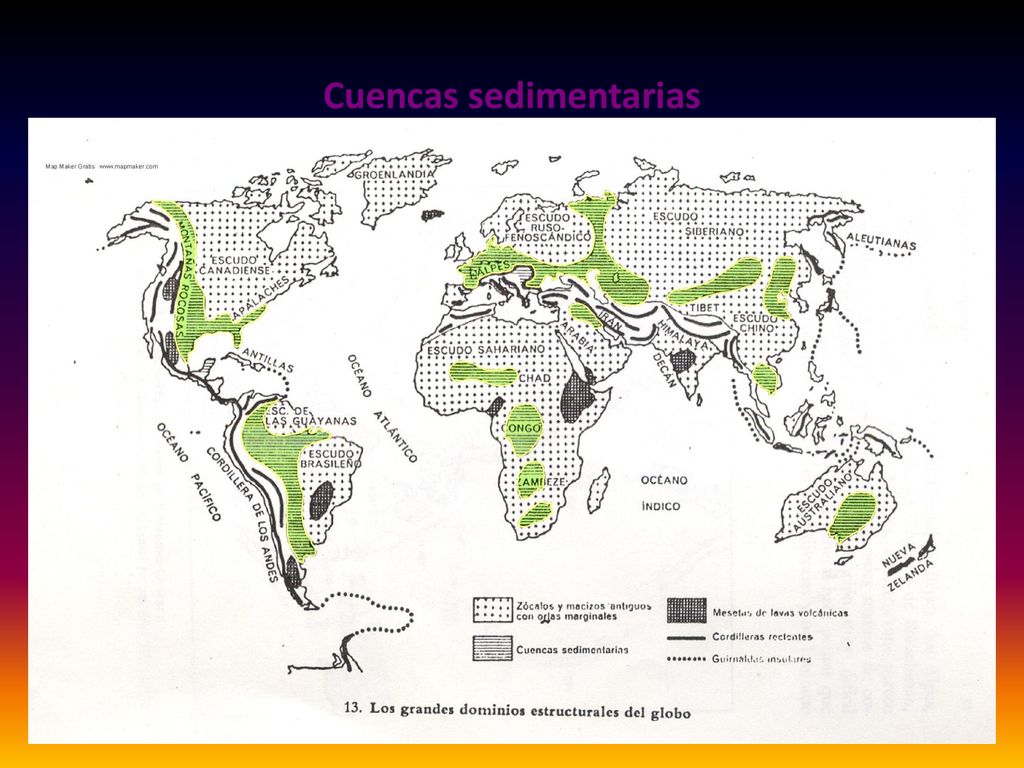

23 Cuencas sedimentarias

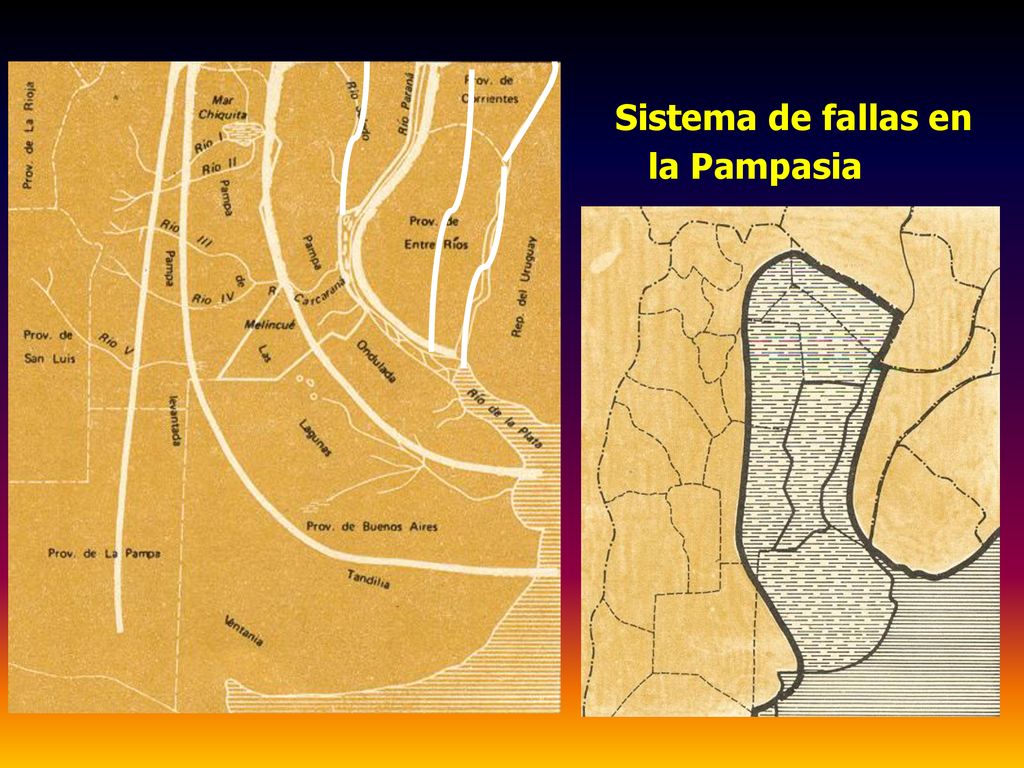

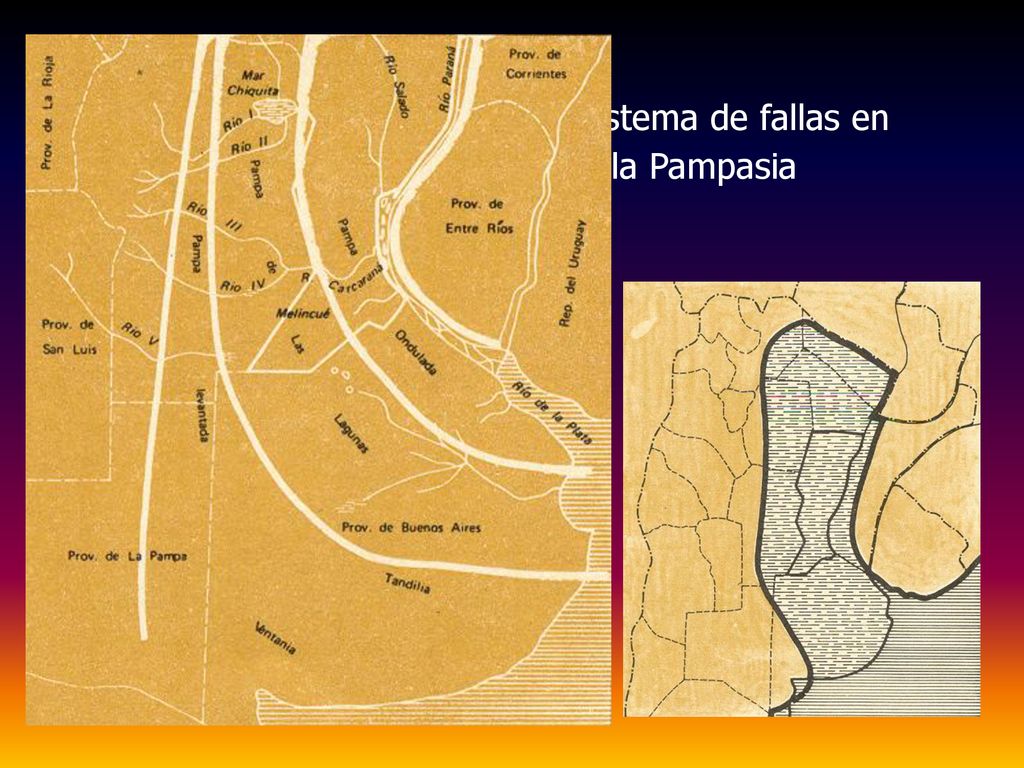

24 Sistema de fallas en la Pampasia

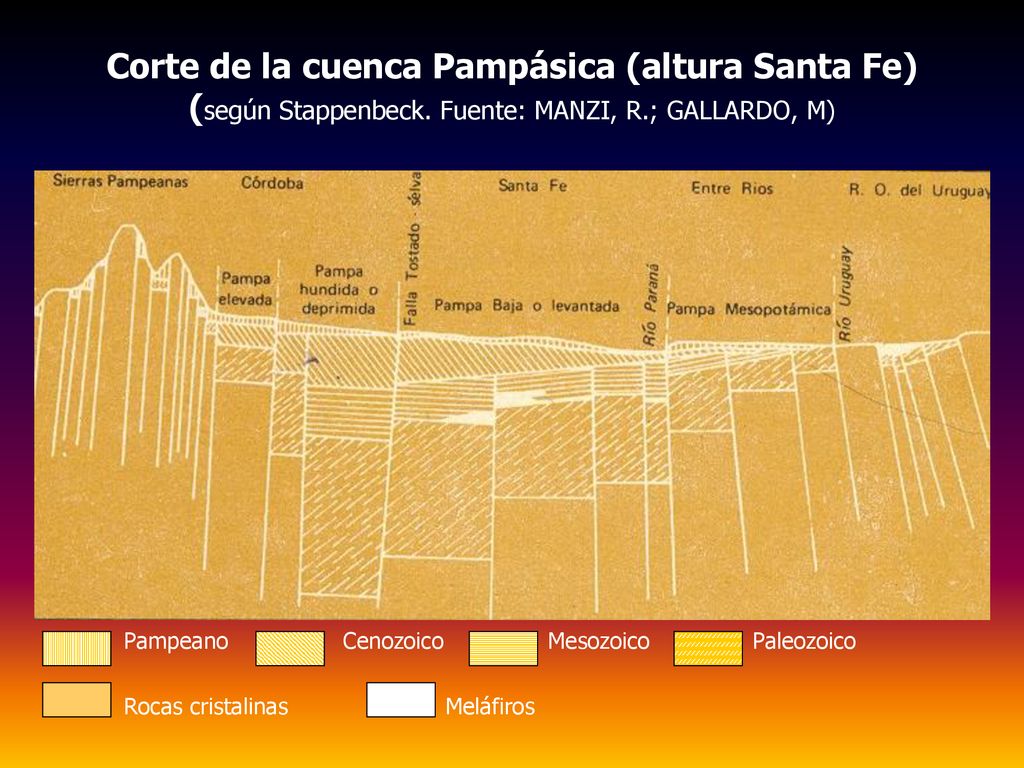

25 Corte de la cuenca Pampásica (altura Santa Fe) (según Stappenbeck
Corte de la cuenca Pampásica (altura Santa Fe) (según Stappenbeck. Fuente: MANZI, R.; GALLARDO, M) Pampeano Cenozoico Mesozoico Paleozoico Rocas cristalinas Meláfiros

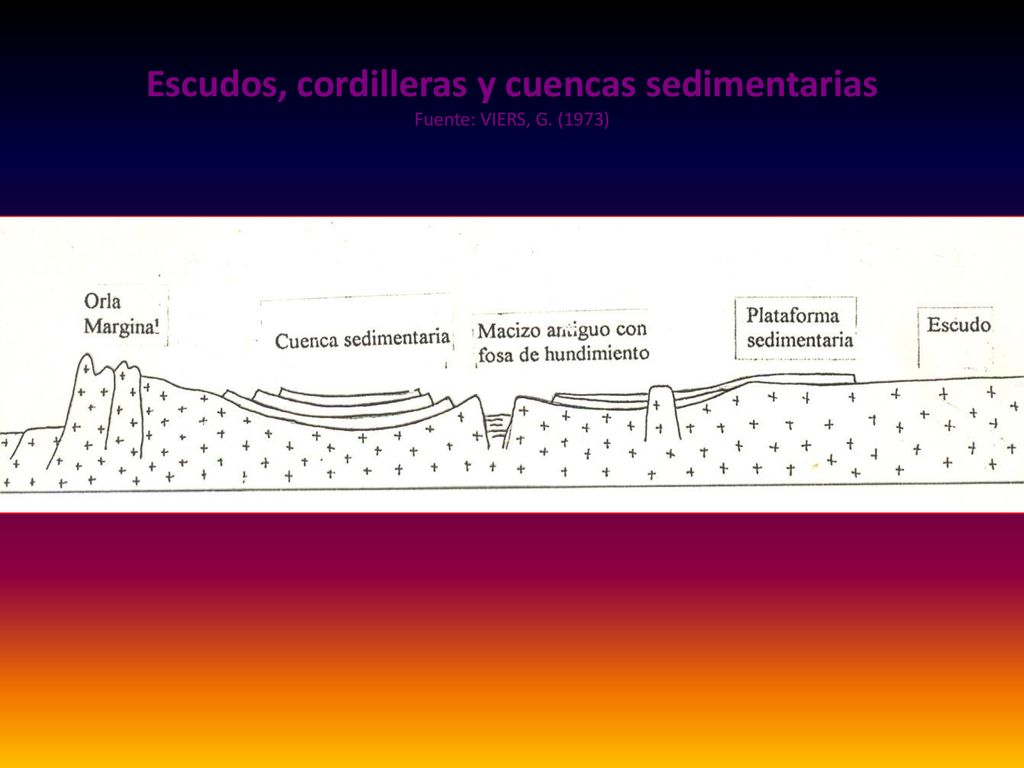

26 Escudos, cordilleras y cuencas sedimentarias Fuente: VIERS, G. (1973)

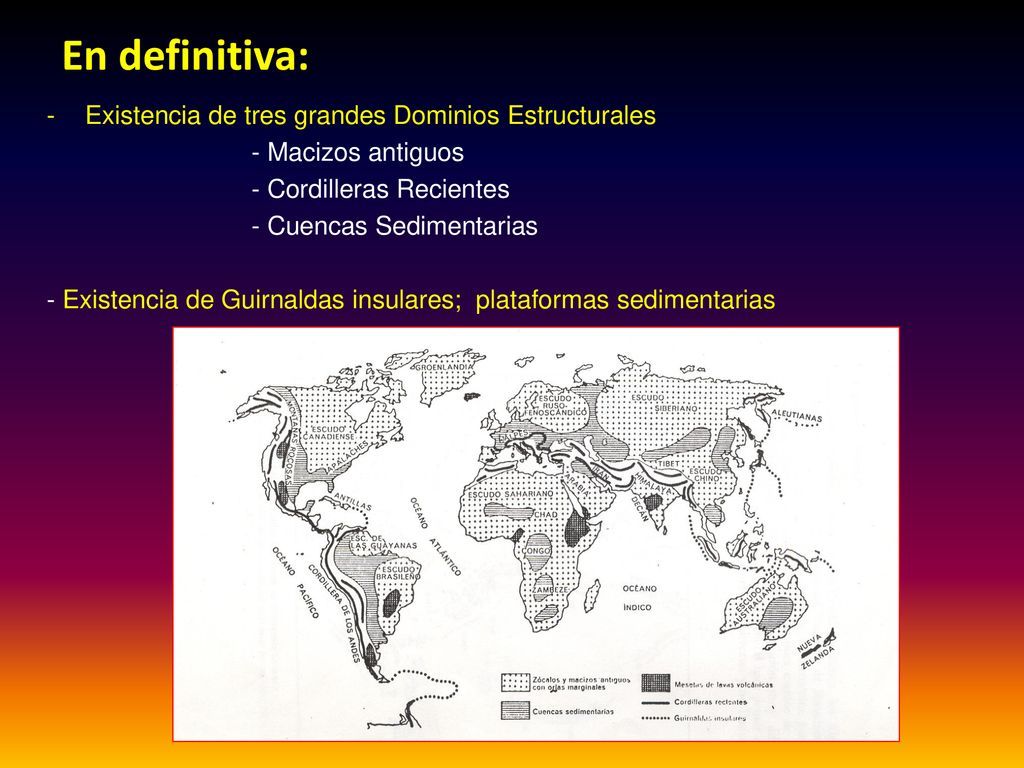

27 En definitiva: Existencia de tres grandes Dominios Estructurales
- Macizos antiguos - Cordilleras Recientes - Cuencas Sedimentarias - Existencia de Guirnaldas insulares; plataformas sedimentarias

28 1.- Ley de la superposición normal Tarbuck, Lutgens. (2005)
Principio más básico de la Geología En una secuencia no deformada de rocas sedimentarias, cada estrato es más antiguo que el que tiene por encima y más joven que el que tiene por debajo. Nicolaus Steno ( ). Danés

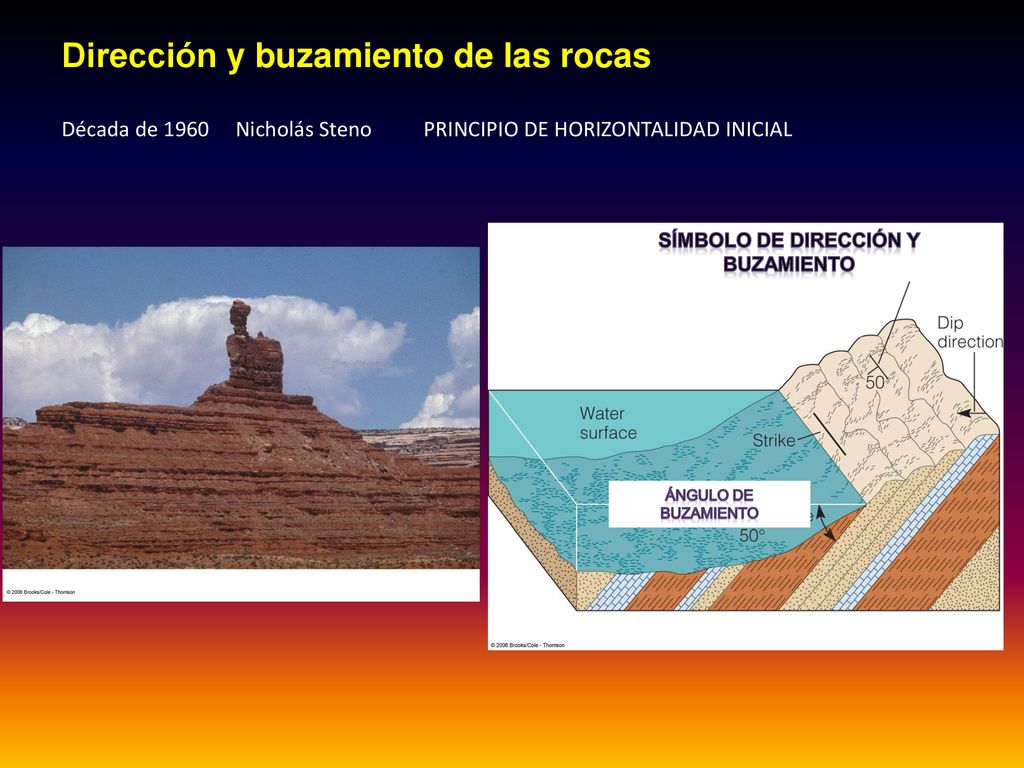

29 Dirección y buzamiento de las rocas
Década de Nicholás Steno PRINCIPIO DE HORIZONTALIDAD INICIAL Símbolo de Dirección y Buzamiento Ángulo de Buzamiento

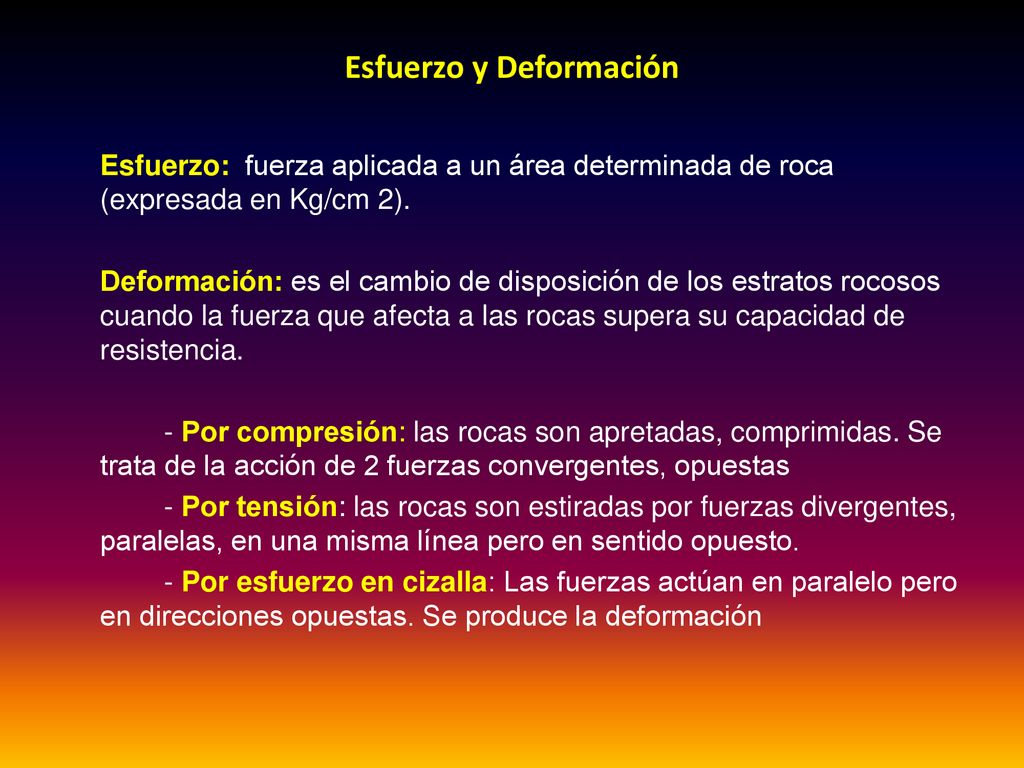

30 Esfuerzo y Deformación
Esfuerzo: fuerza aplicada a un área determinada de roca (expresada en Kg/cm 2). Deformación: es el cambio de disposición de los estratos rocosos cuando la fuerza que afecta a las rocas supera su capacidad de resistencia. - Por compresión: las rocas son apretadas, comprimidas. Se trata de la acción de 2 fuerzas convergentes, opuestas - Por tensión: las rocas son estiradas por fuerzas divergentes, paralelas, en una misma línea pero en sentido opuesto. - Por esfuerzo en cizalla: Las fuerzas actúan en paralelo pero en direcciones opuestas. Se produce la deformación

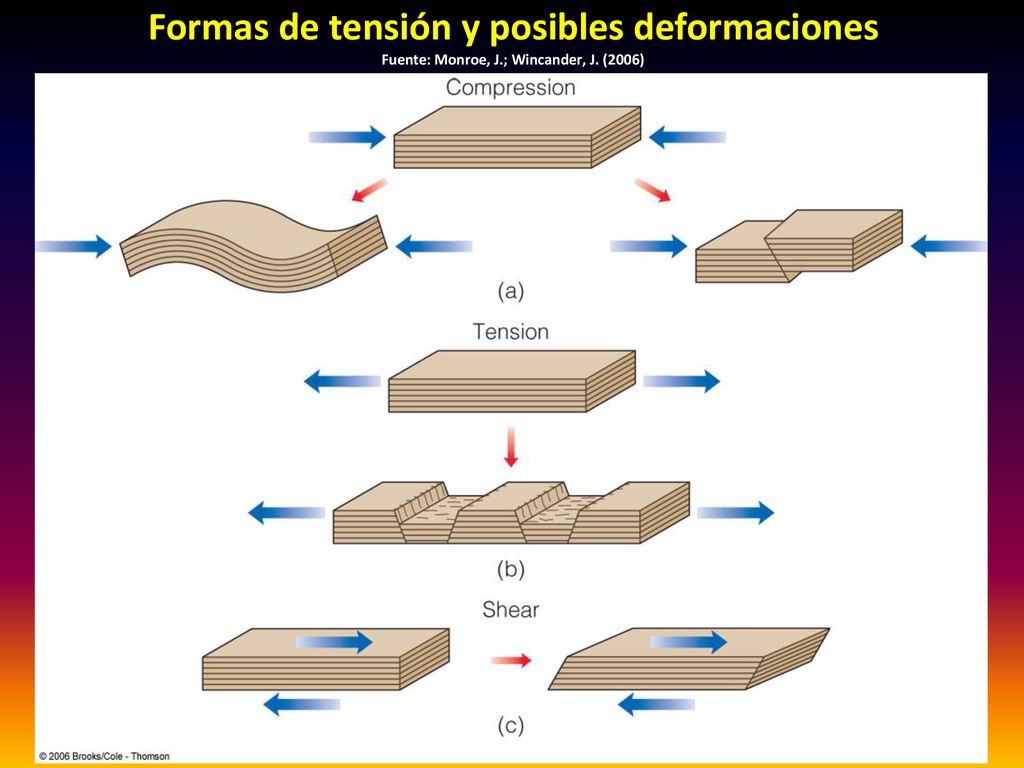

31 Formas de tensión y posibles deformaciones Fuente: Monroe, J
Formas de tensión y posibles deformaciones Fuente: Monroe, J.; Wincander, J. (2006)

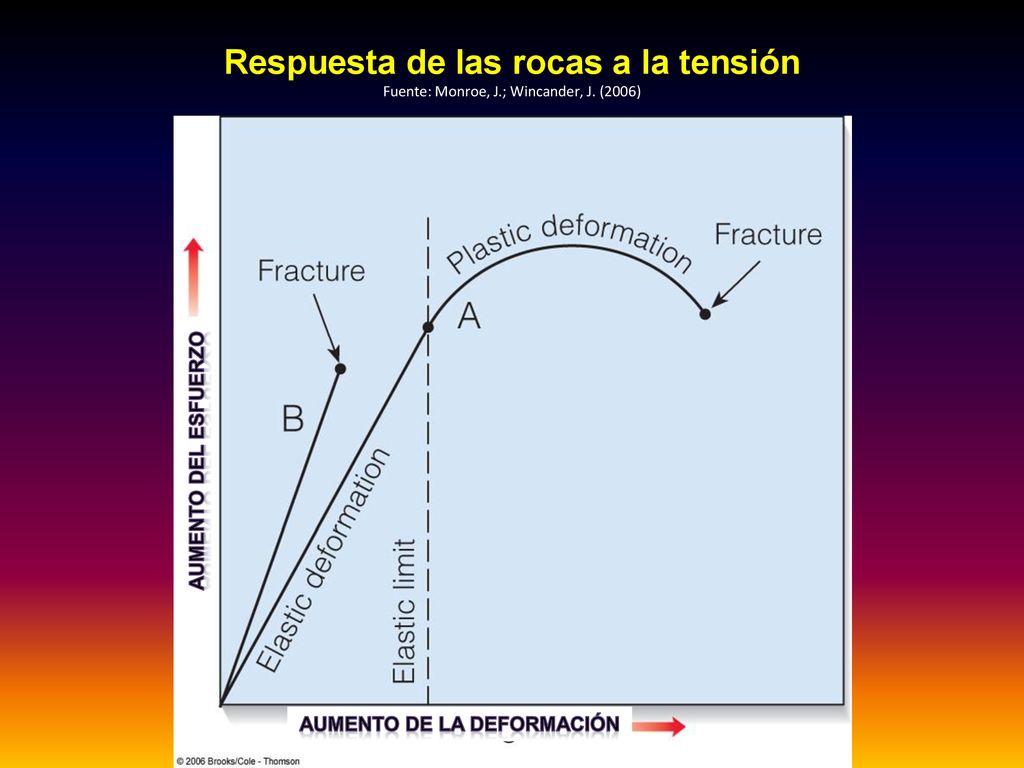

32 Aumento de la deformación
Respuesta de las rocas a la tensión Fuente: Monroe, J.; Wincander, J. (2006) Aumento del esfuerzo Aumento de la deformación

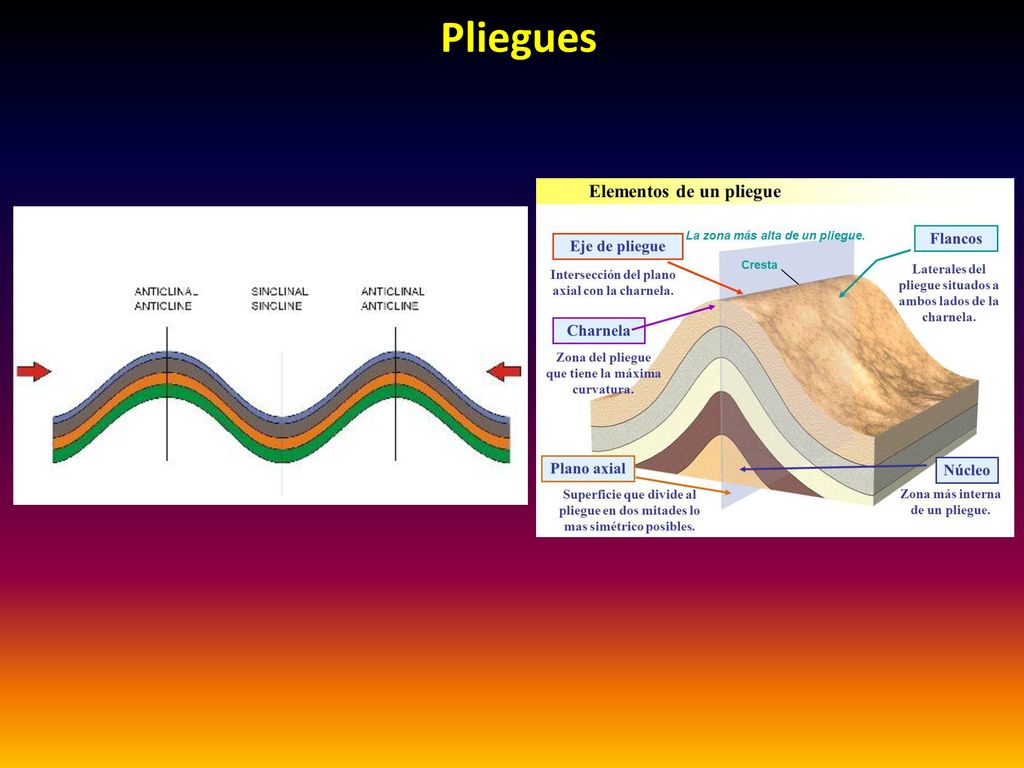

33 Pliegues

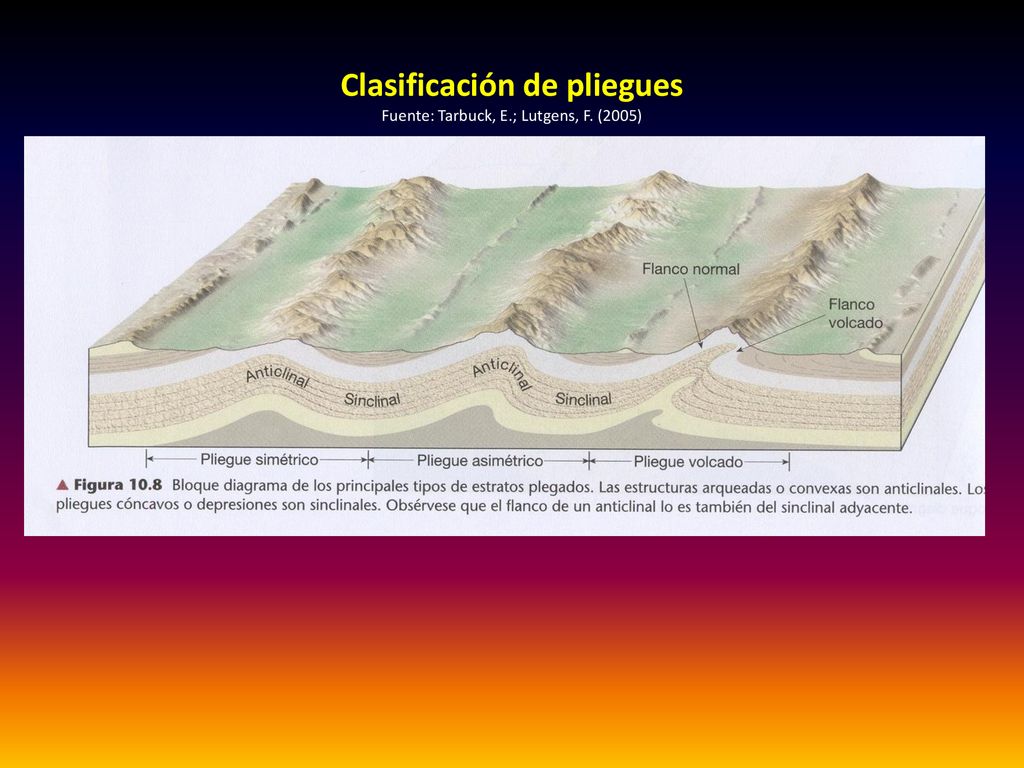

34 Clasificación de pliegues Fuente: Tarbuck, E.; Lutgens, F. (2005)

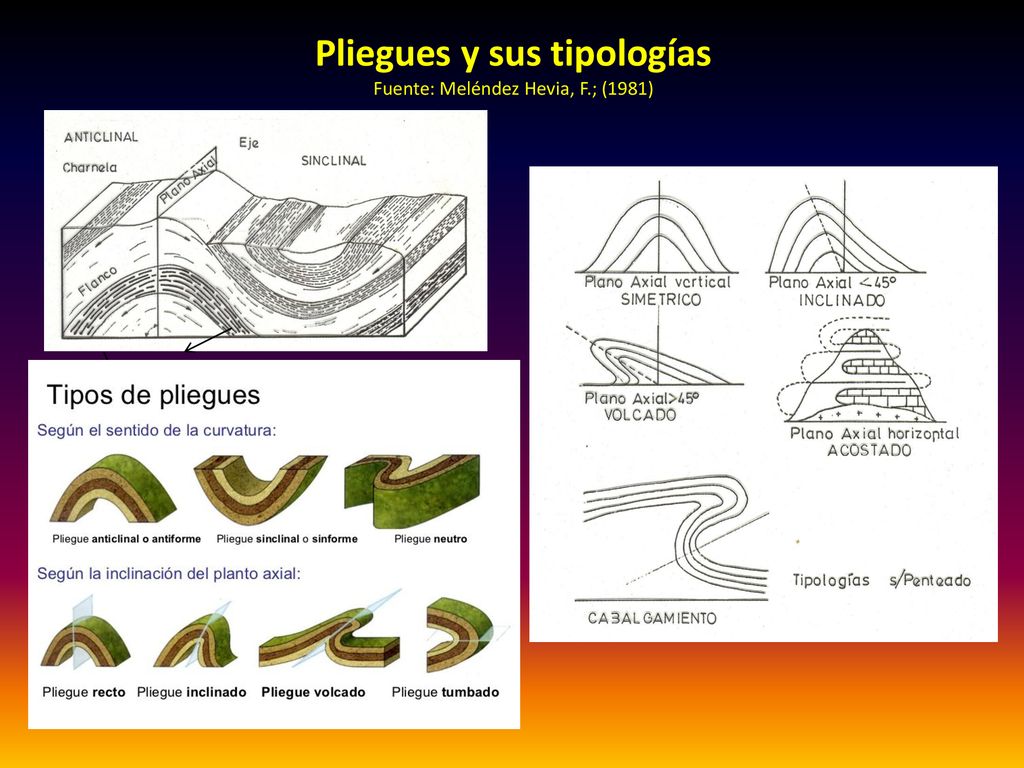

35 Pliegues y sus tipologías Fuente: Meléndez Hevia, F.; (1981)

36 Pliegues simétricos

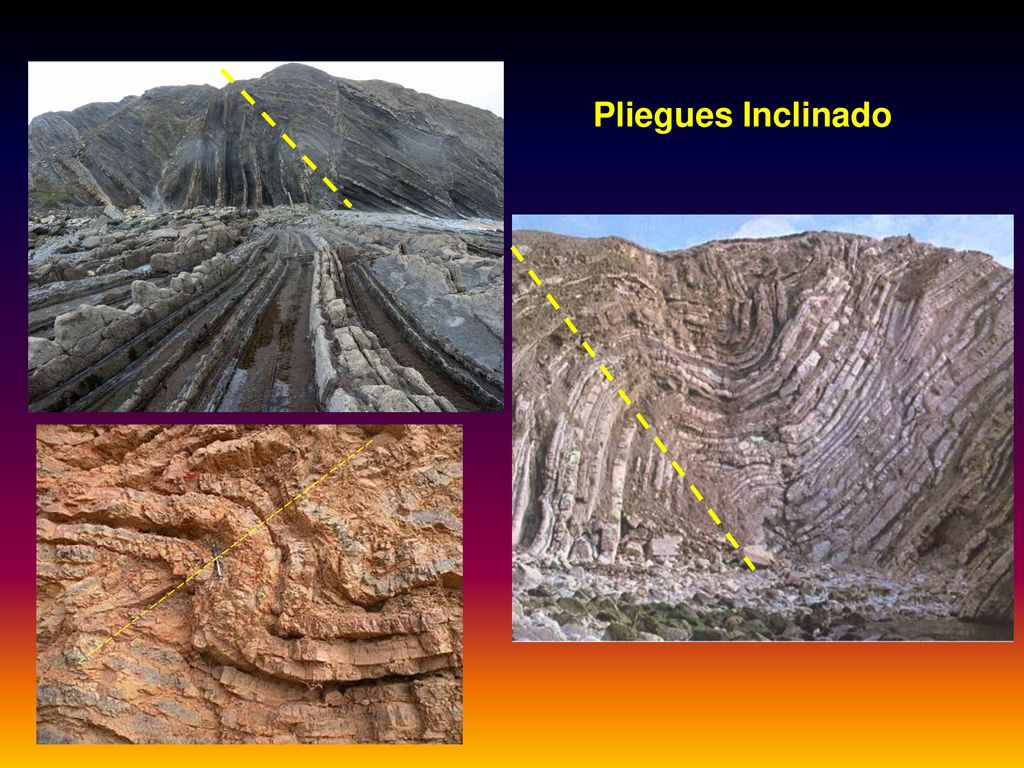

37 Pliegues Inclinado

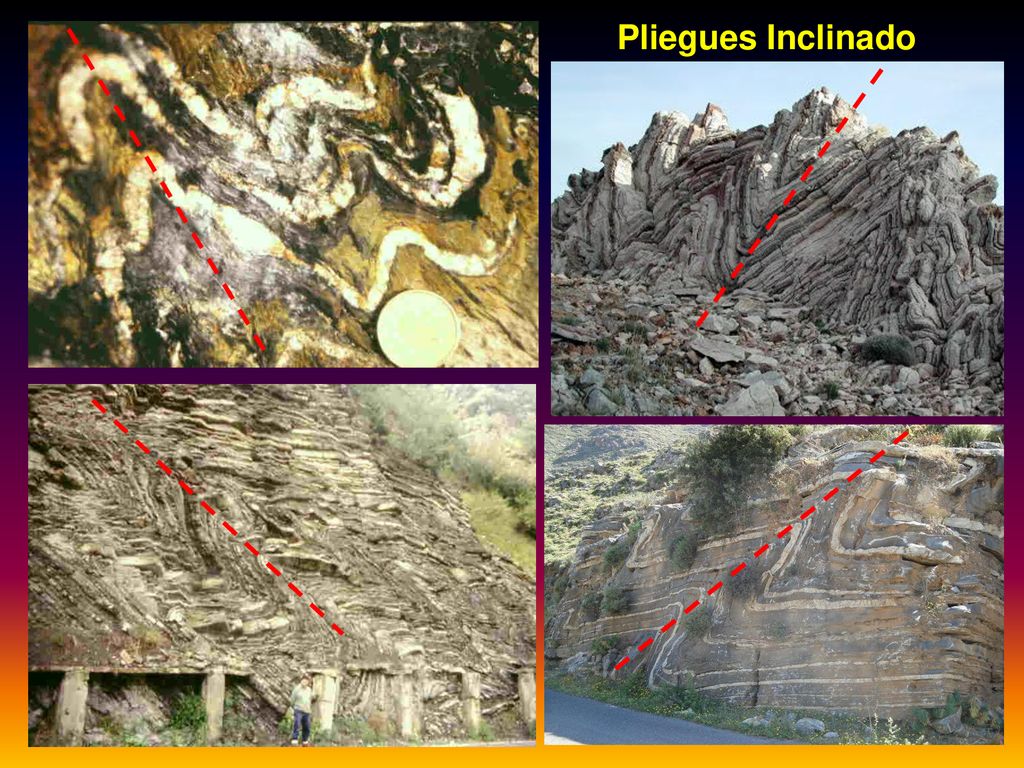

38 Pliegues Inclinado

39 Pliegues volcados

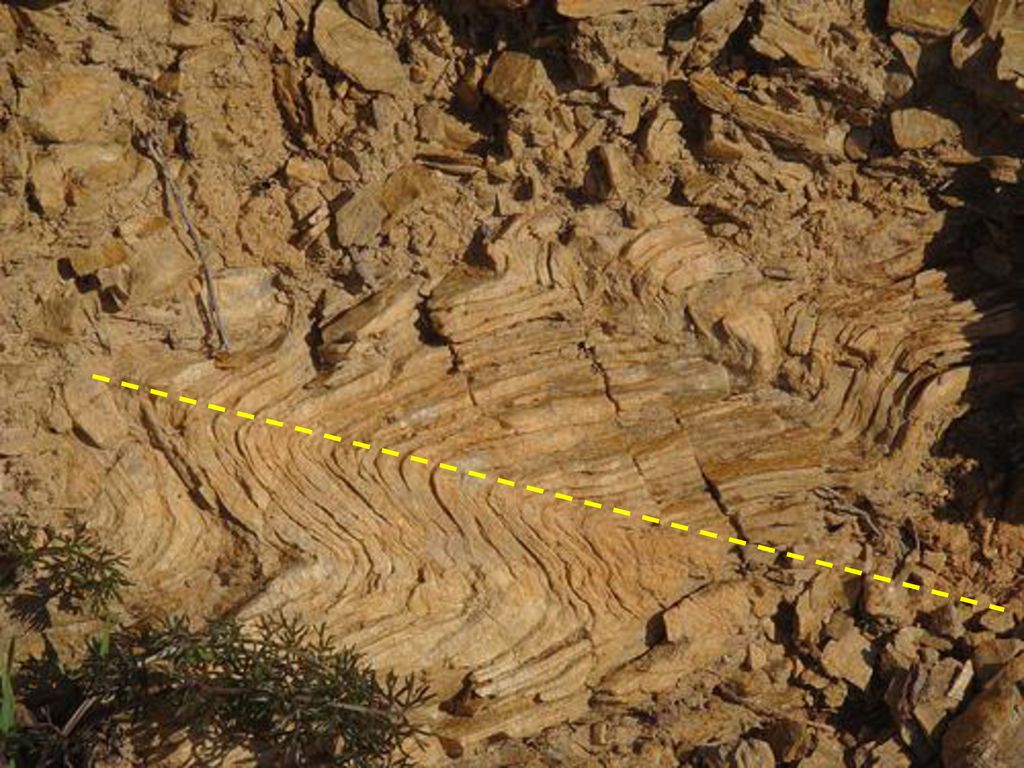

40

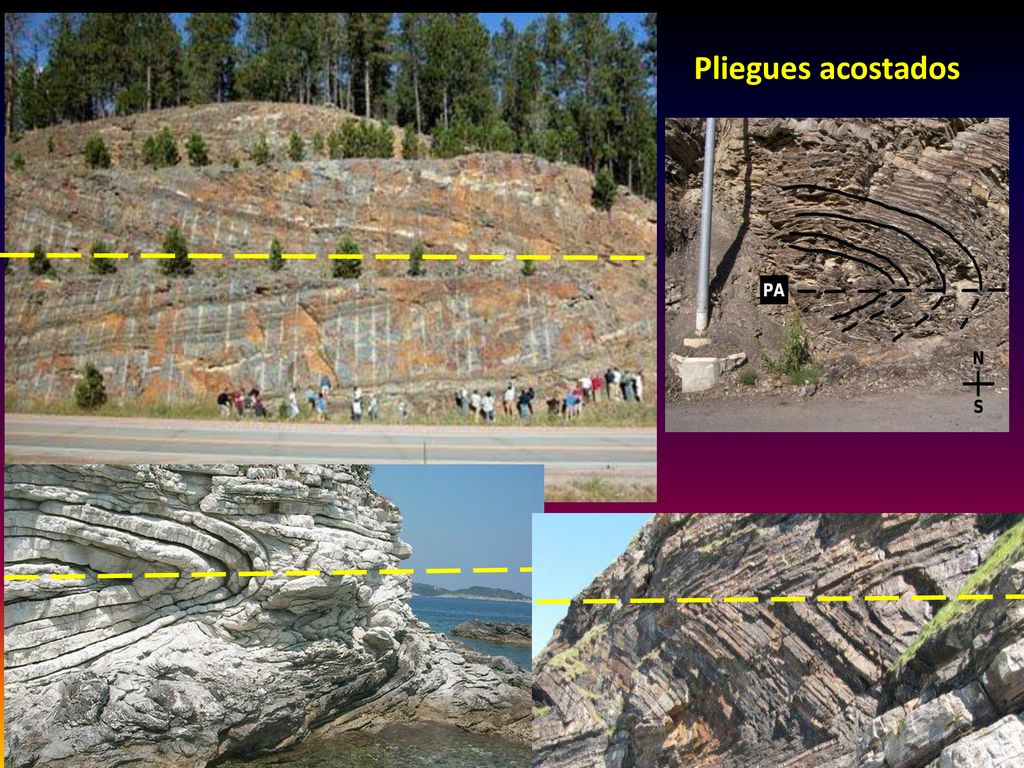

41 Pliegues acostados Volcado

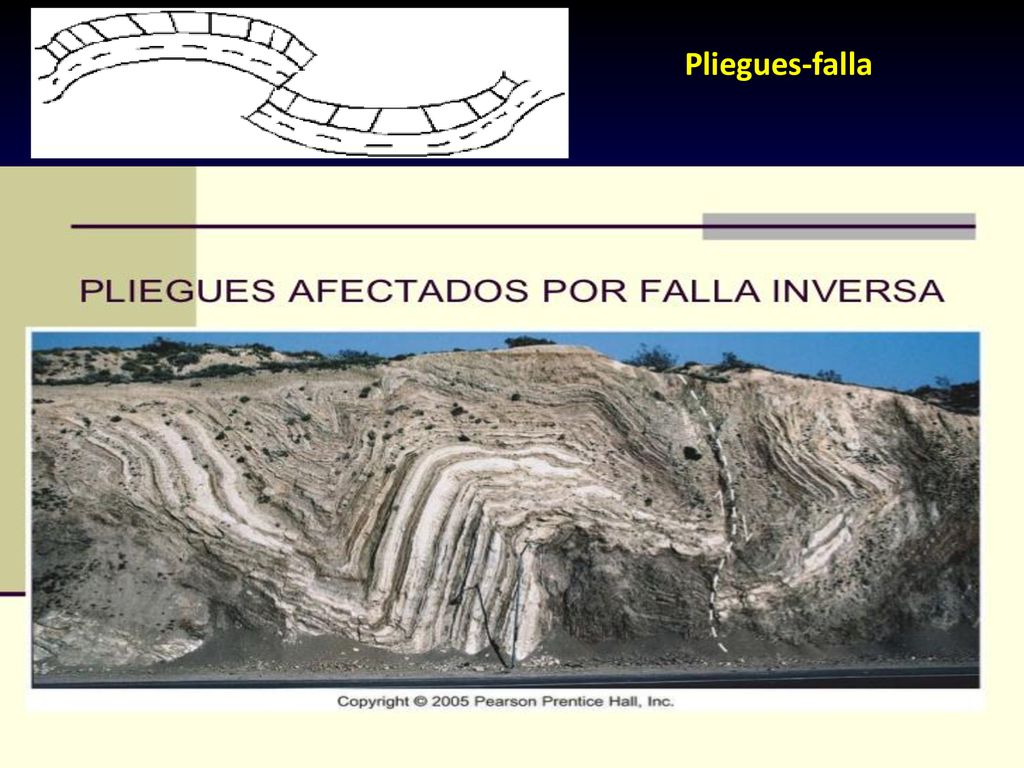

42 Pliegues-falla

43 Tipos de pliegue Monoclinal 2. Domo
3. Isoclinal Encofrado (en caja)

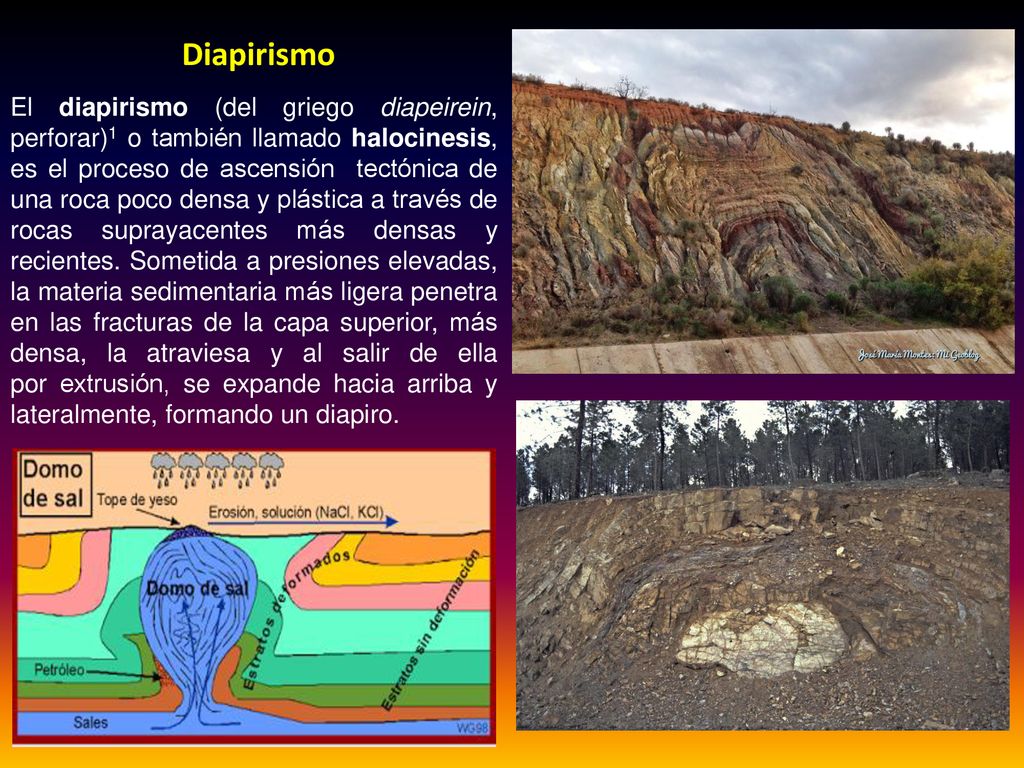

44 Diapirismo El diapirismo (del griego diapeirein, perforar)1 o también llamado halocinesis, es el proceso de ascensión  tectónica de una roca poco densa y plástica a través de rocas suprayacentes más densas y recientes. Sometida a presiones elevadas, la materia sedimentaria más ligera penetra en las fracturas de la capa superior, más densa, la atraviesa y al salir de ella por extrusión, se expande hacia arriba y lateralmente, formando un diapiro.

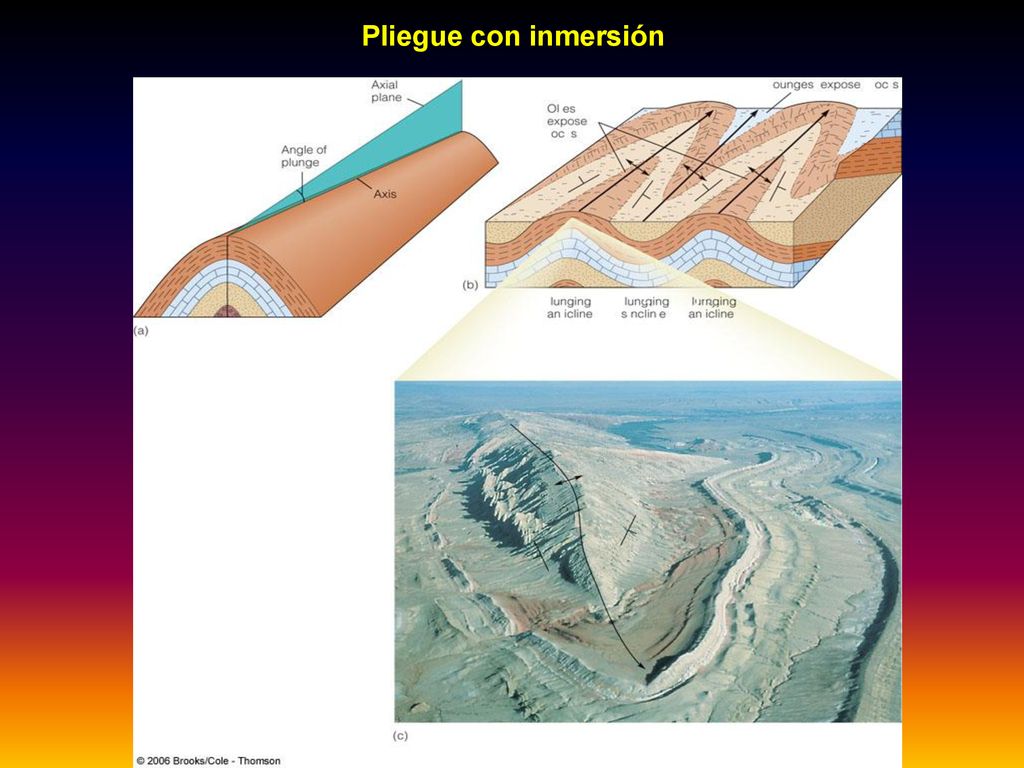

45 Pliegue con inmersión

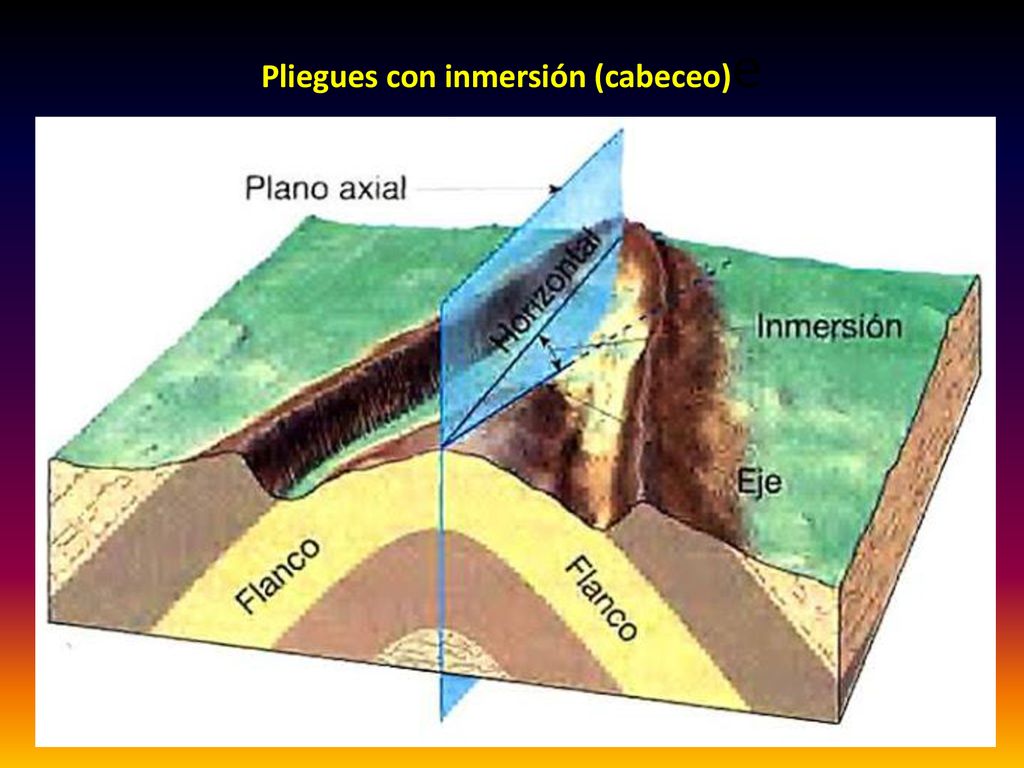

46 Pliegues con inmersión (cabeceo)e

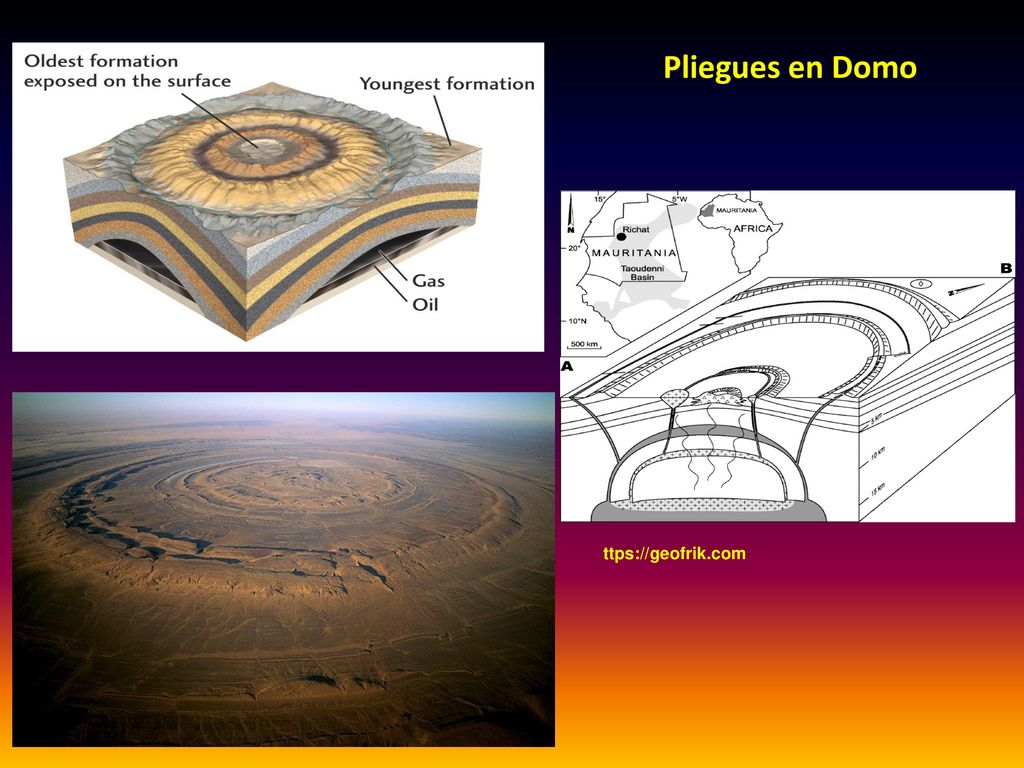

47 Pliegues en Domo ttps://geofrik.com

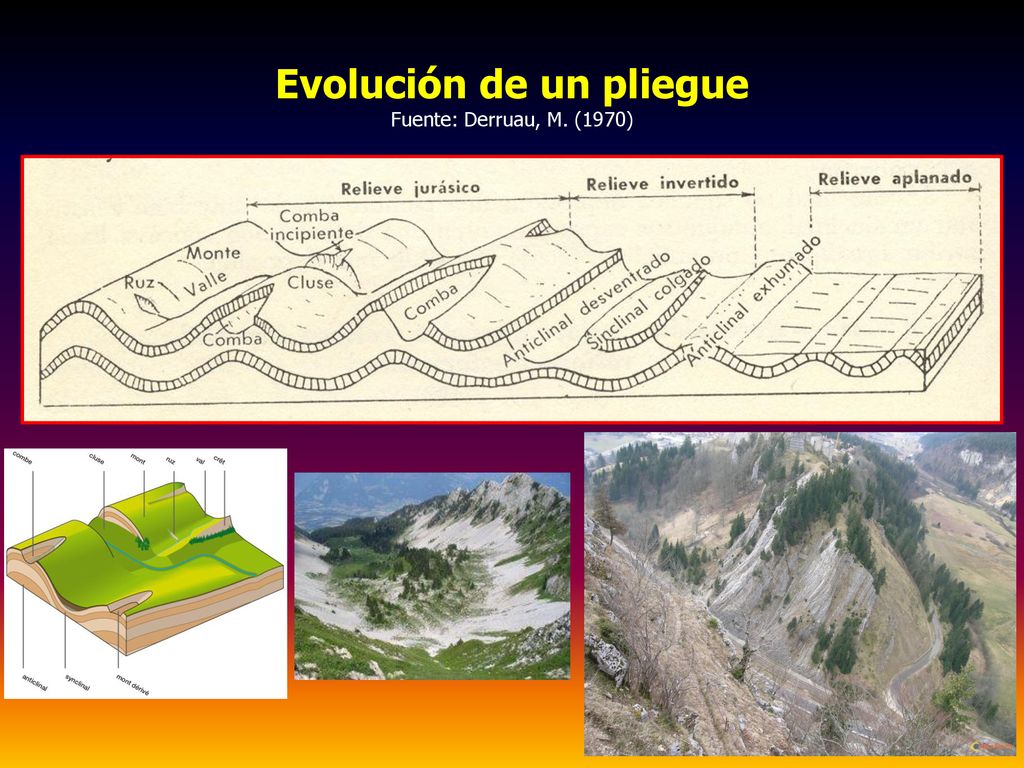

48 Evolución de un pliegue Fuente: Derruau, M. (1970)

49 Cluse en un relieve Jurásico

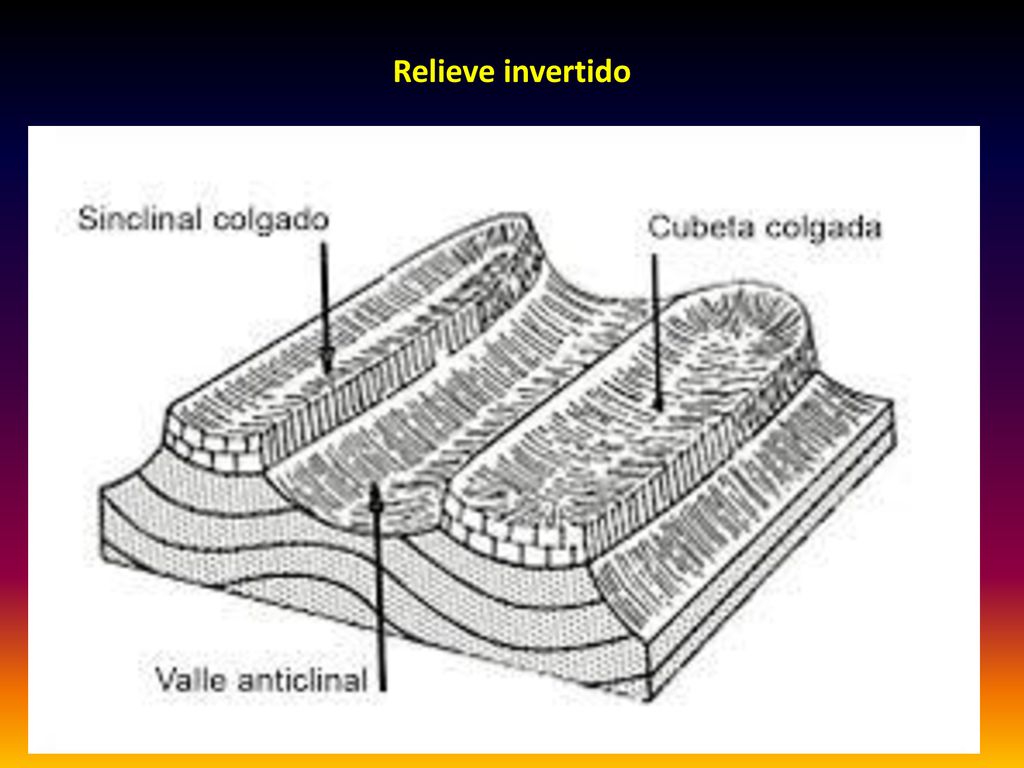

50 Relieve invertido

51 Sinclinal colgado

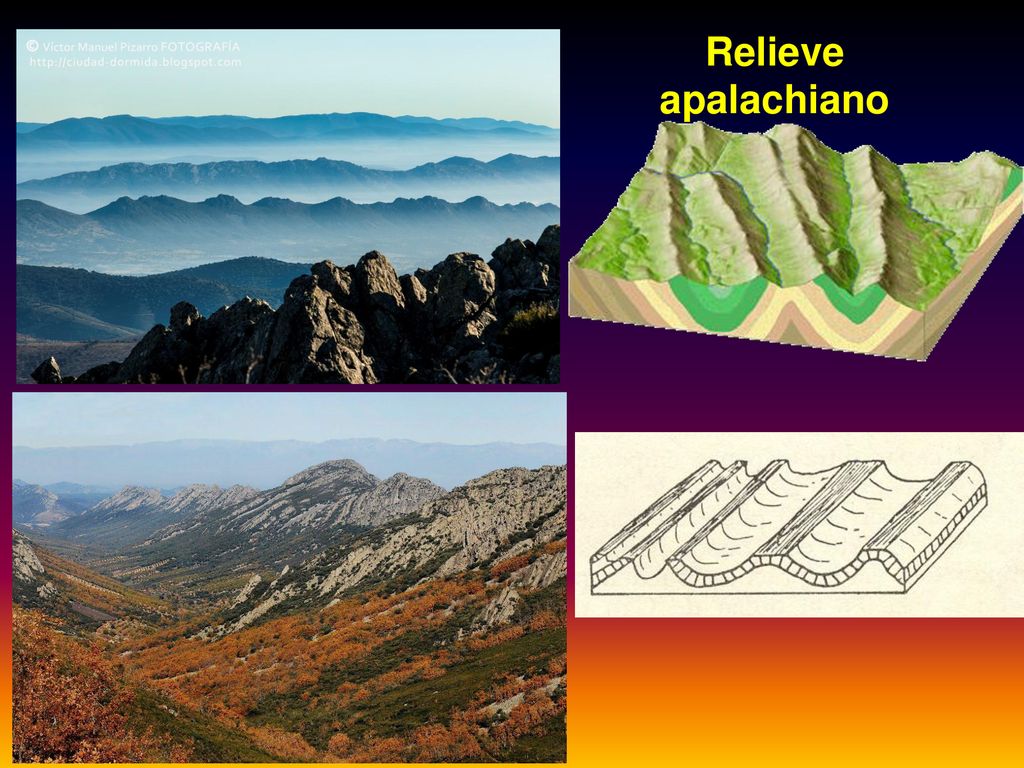

52 Relieve apalachiano

53 Relieve apalachiano

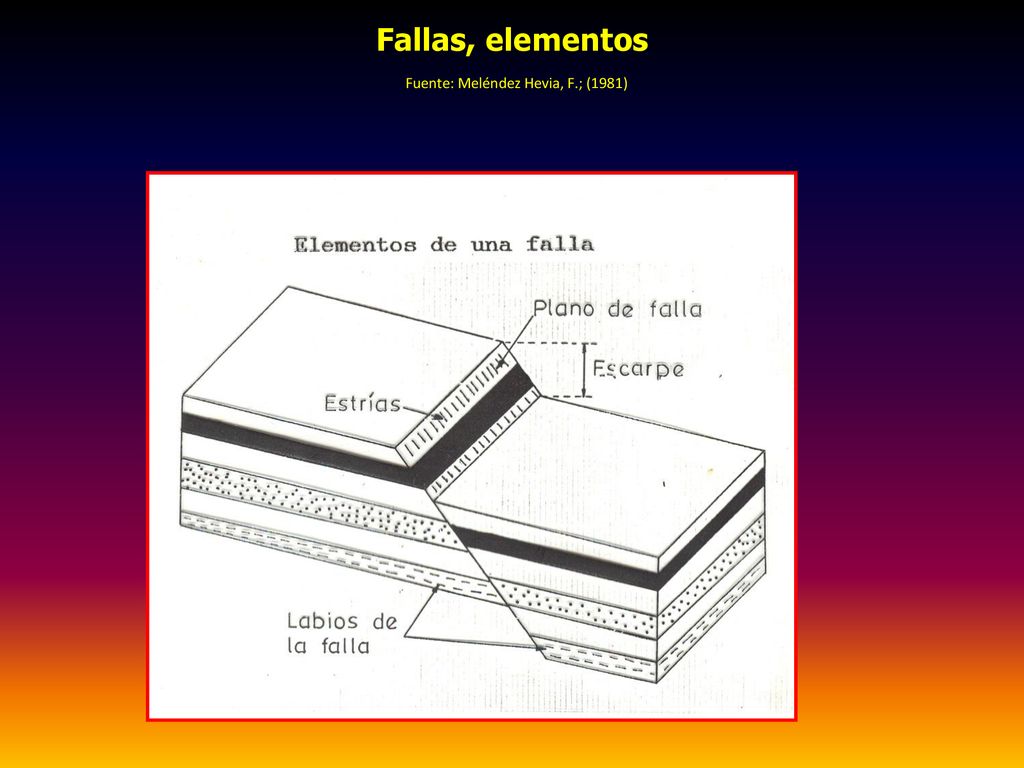

54 Fallas, elementos Fuente: Meléndez Hevia, F.; (1981)

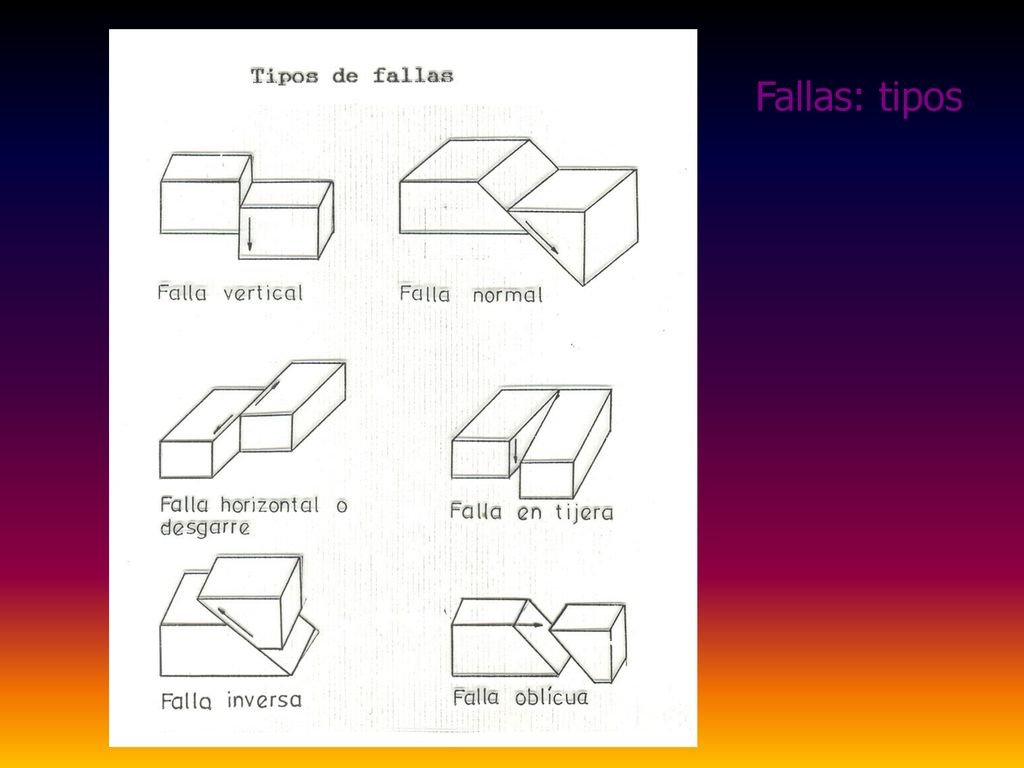

55 Fallas: tipos

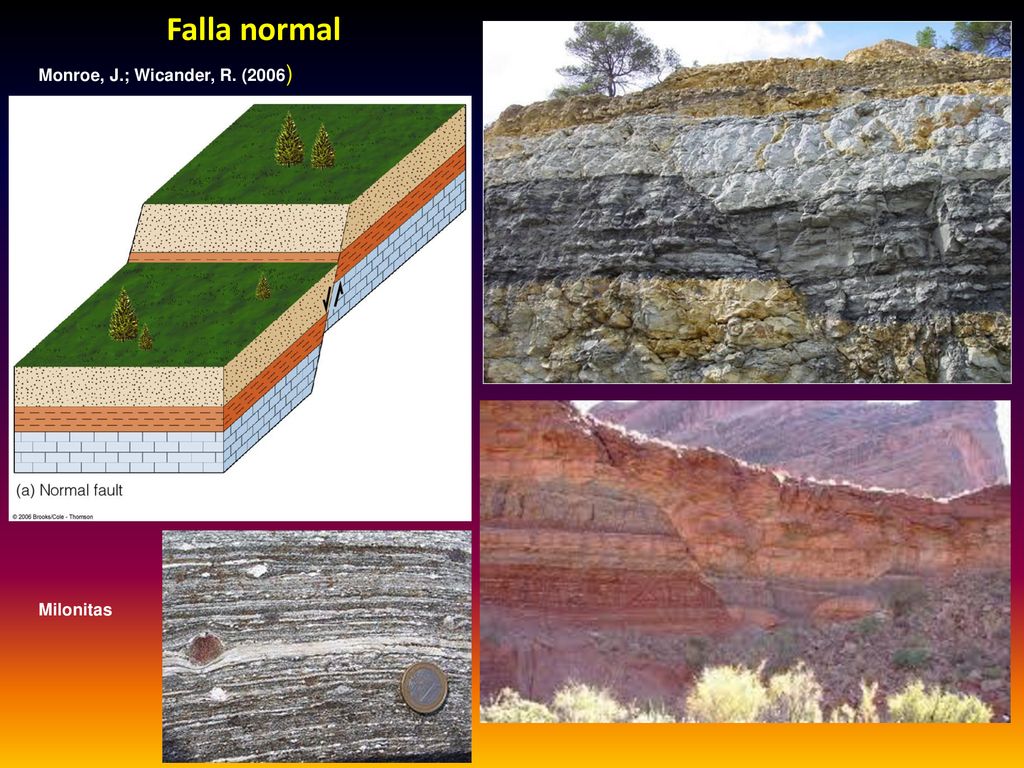

56 Falla normal Monroe, J.; Wicander, R. (2006) Milonitas

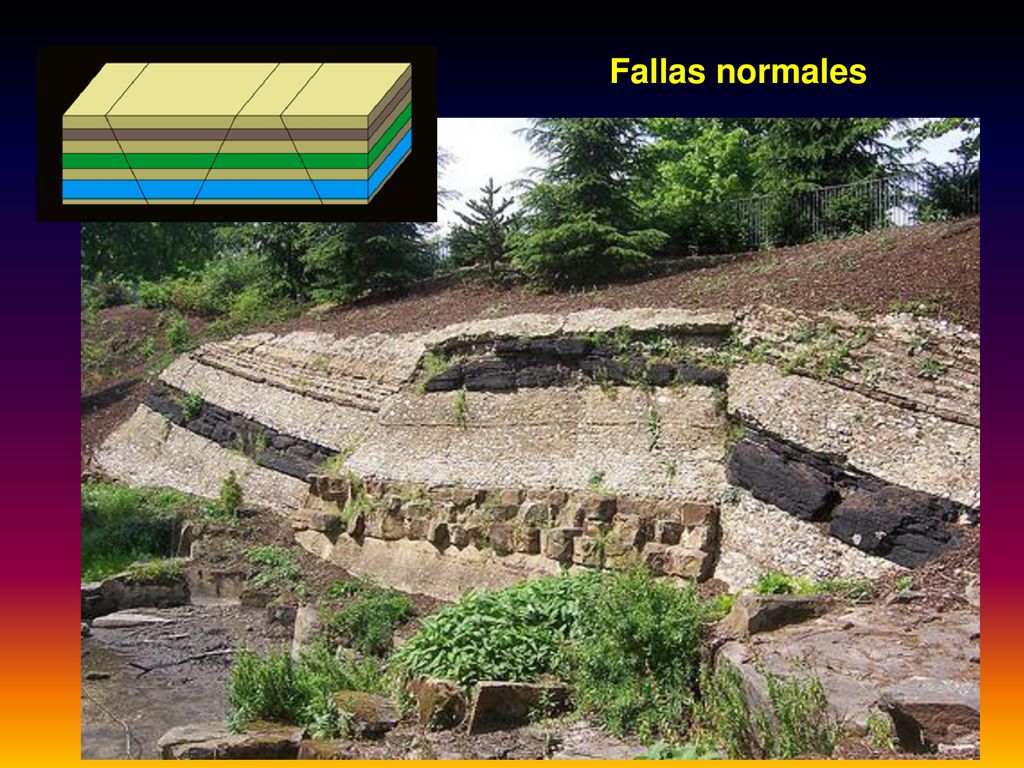

57 Fallas normales

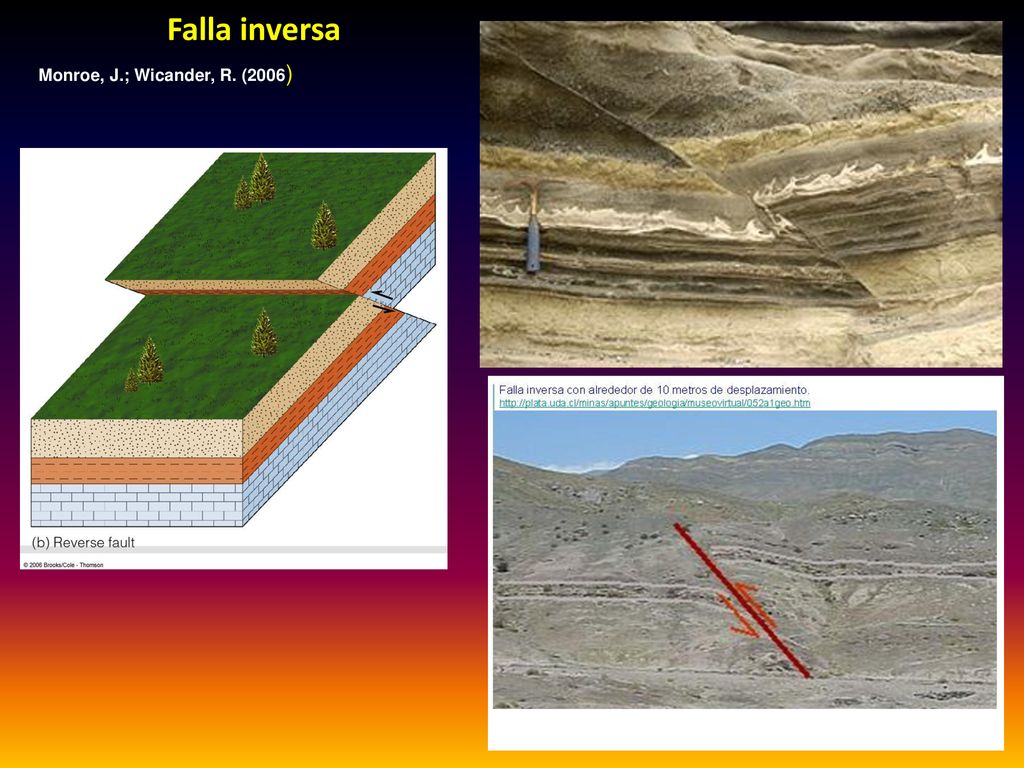

58 Falla inversa Monroe, J.; Wicander, R. (2006)

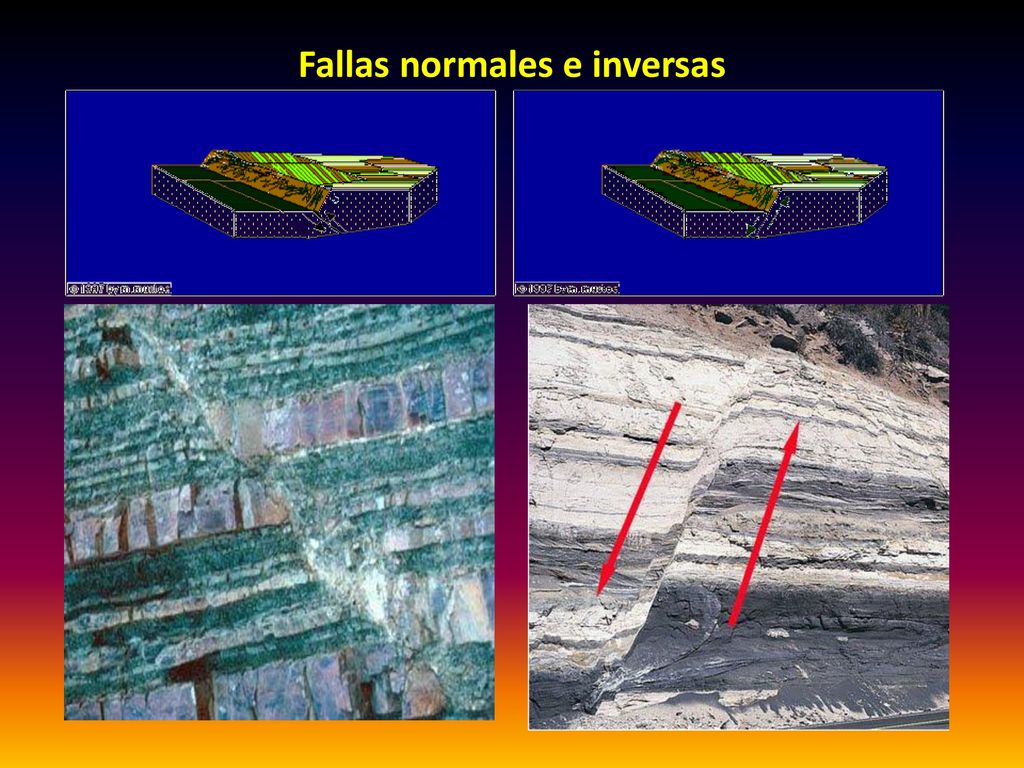

59 Fallas normales e inversas

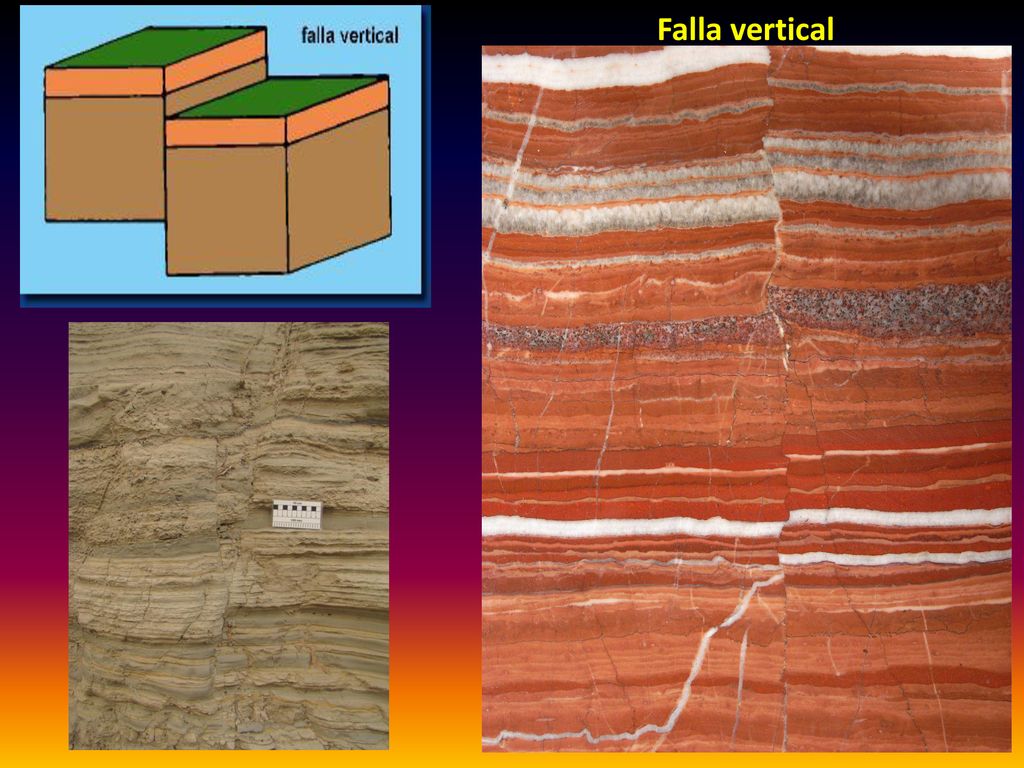

60 Falla vertical

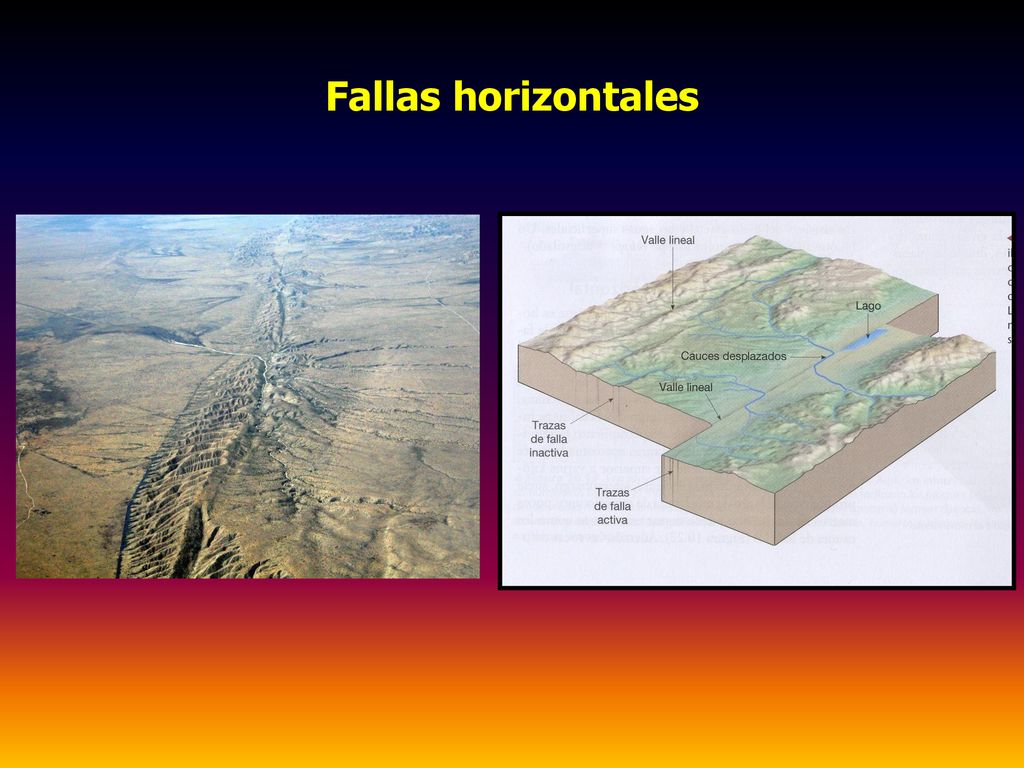

61 Fallas horizontales

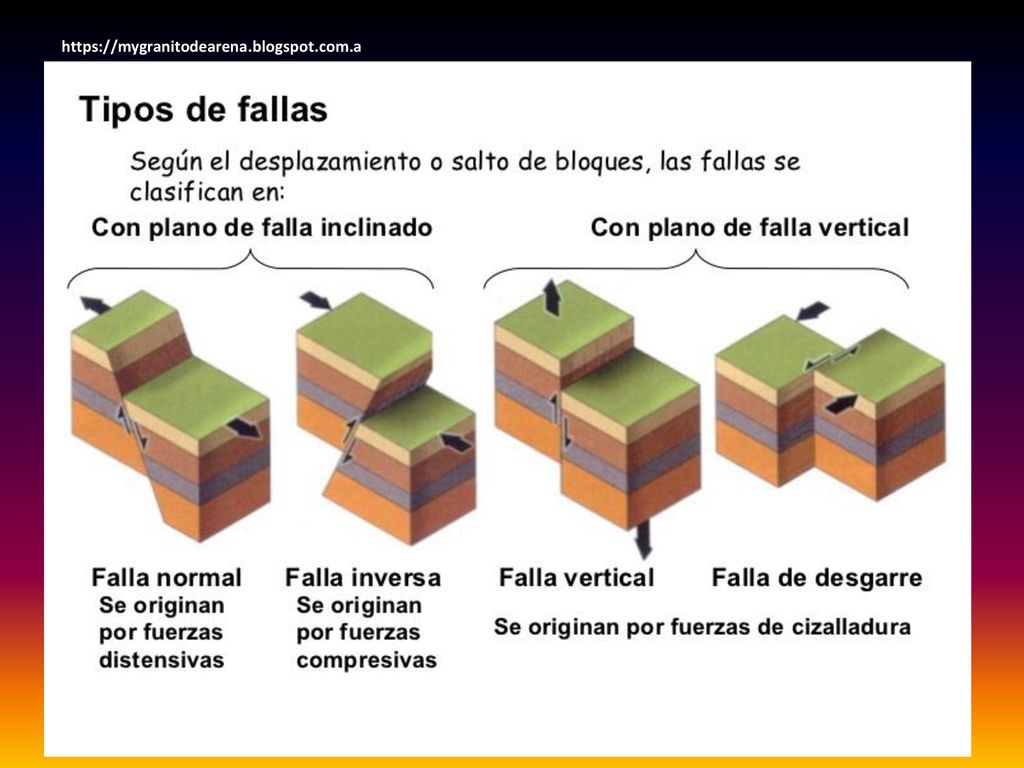

62 https://mygranitodearena.blogspot.com.a

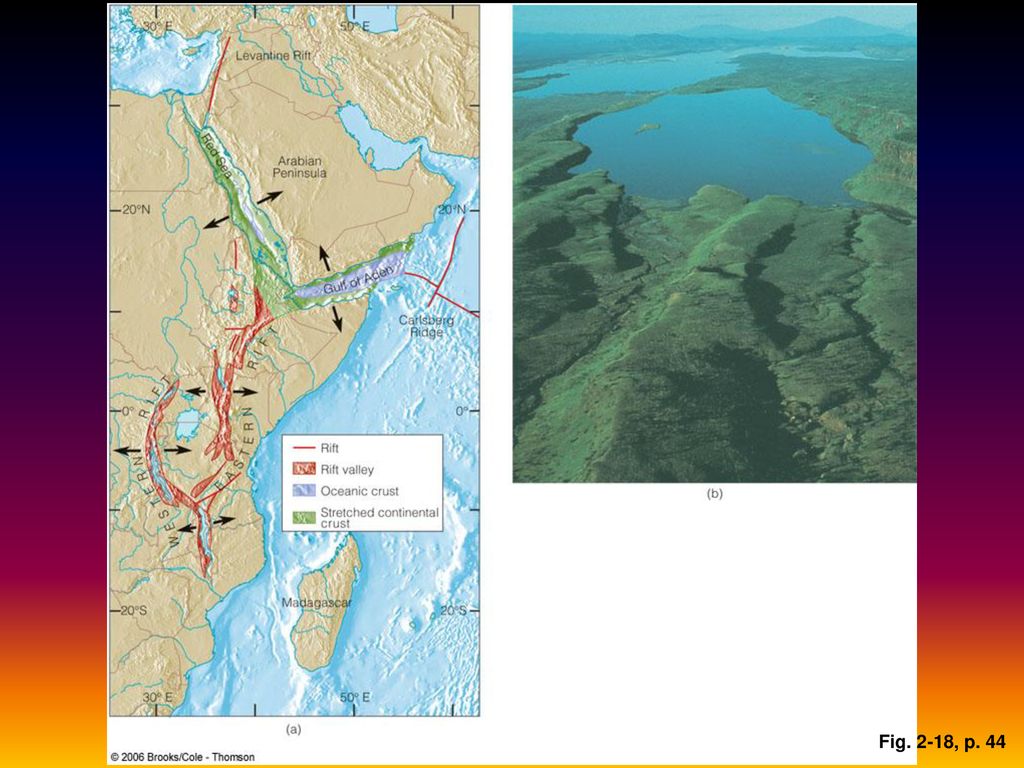

63 Figure 2.18: (a) The East African Rift Valley is being formed by the separation of eastern Africa from the rest of the continent along a divergent plate boundary. The Red Sea represents a more advanced stage of rifting, in which two continental blocks are separated by a narrow sea. (b) View looking down the Great Rift Valley of Africa. Little Magadi, seen in the background, is one of numerous soda lakes forming in the valley. Because of high evaporation rates and lack of any drainage outlets, these lakes are very saline. The Great Rift Valley is part of the system of rift valleys resulting from stretching of the crust as plates move away from each other in eastern Africa. Fig. 2-18, p. 44

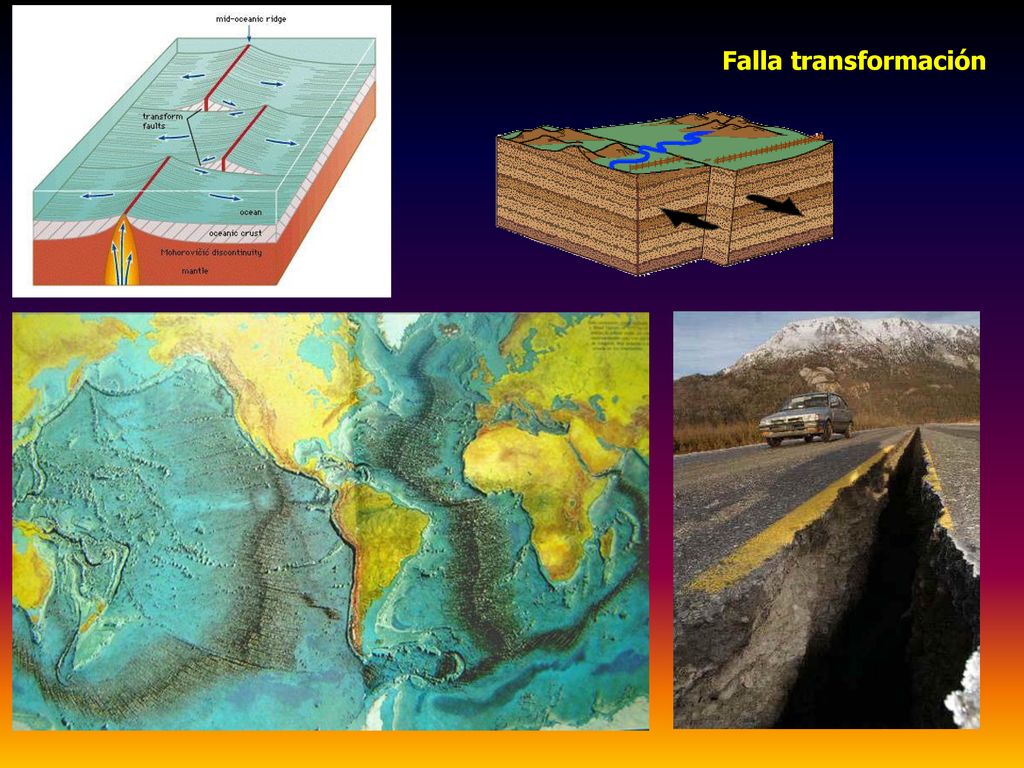

64 Falla transformación

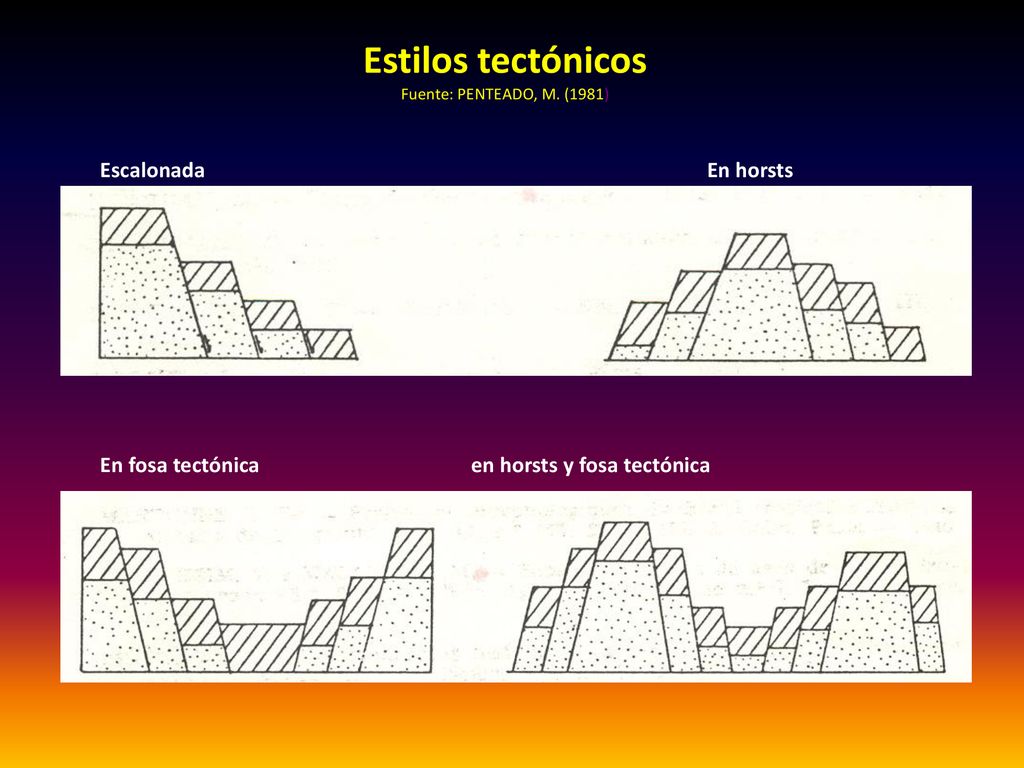

65 Estilos tectónicos Fuente: PENTEADO, M. (1981)
Escalonada En horsts En fosa tectónica en horsts y fosa tectónica

66 Sistema de fallas en la Pampasia

67 Corte de la cuenca Pampásica (altura Santa Fe) (según Stappenbeck
Corte de la cuenca Pampásica (altura Santa Fe) (según Stappenbeck. Fuente: MANZI, R.; GALLARDO, M) Pampeano Cenozoico Mesozoico Paleozoico Rocas cristalinas Meláfiros

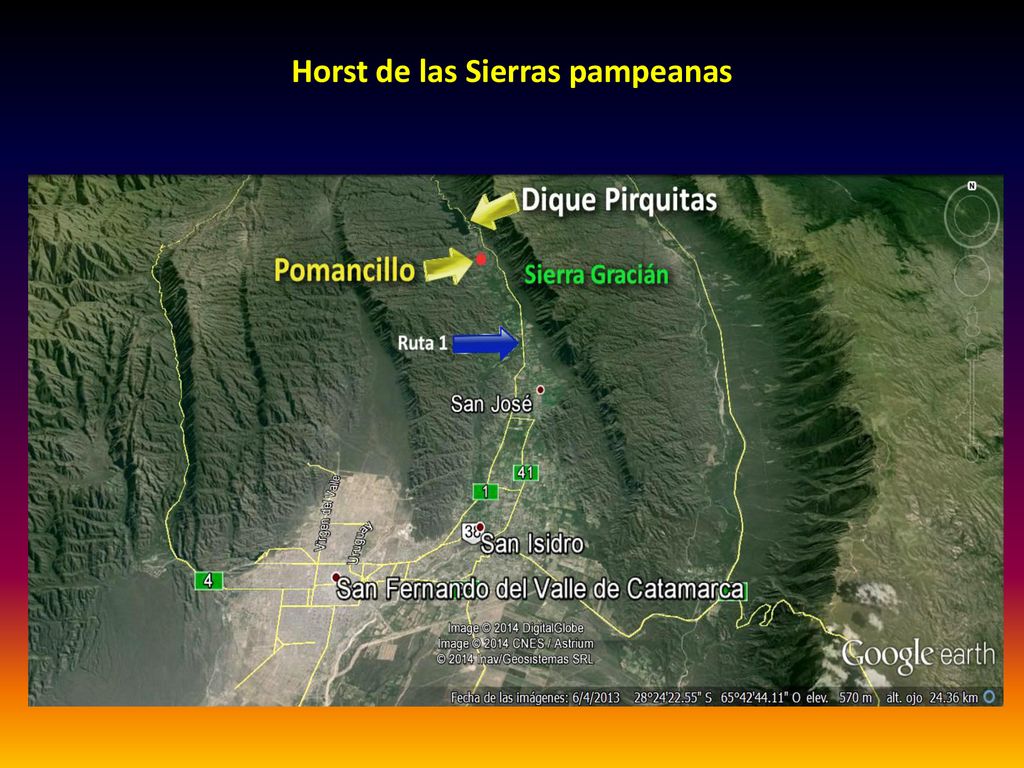

68 Horst de las Sierras pampeanas

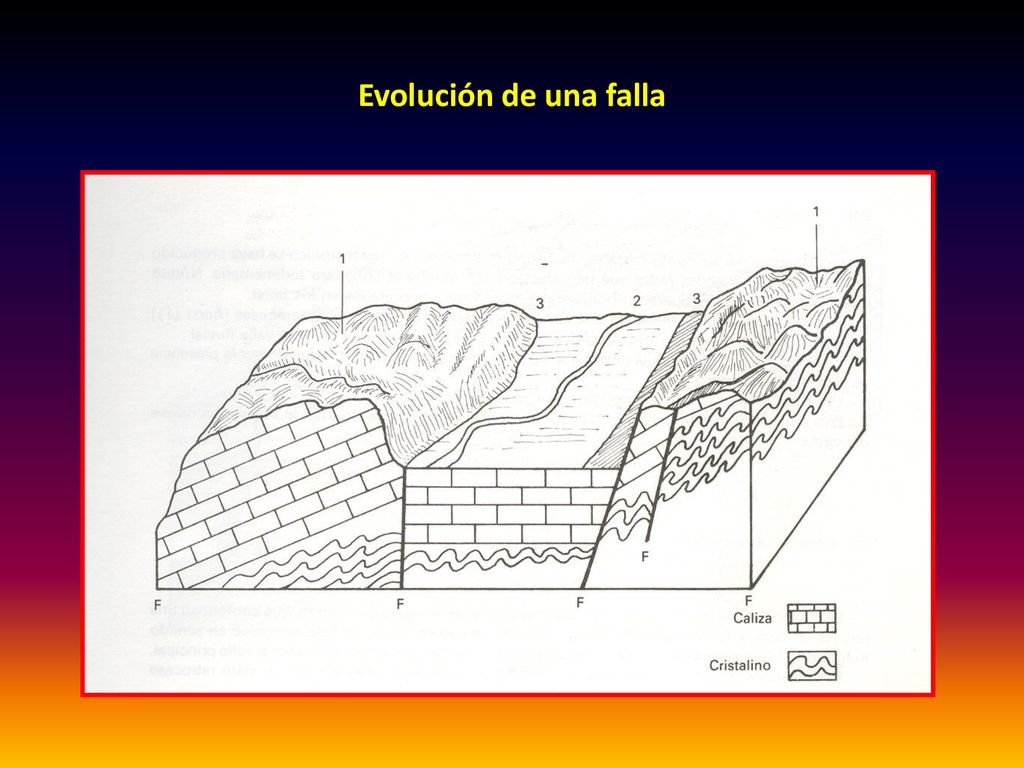

69 Evolución de una falla

70 Repaso de temas dados Dominios estructurales y su distribución.
Pliegues: concepto, partes y tipologías. Evolución de un pliegue: jurásico, invertido, aplanado y apalachiano. Fallas: concepto, partes y tipologías. Estilos tectónicos. Estructuras concordantes horizontal e inclinadas. Relieves tabulares (de mesa), de cuesta y hogs backs.

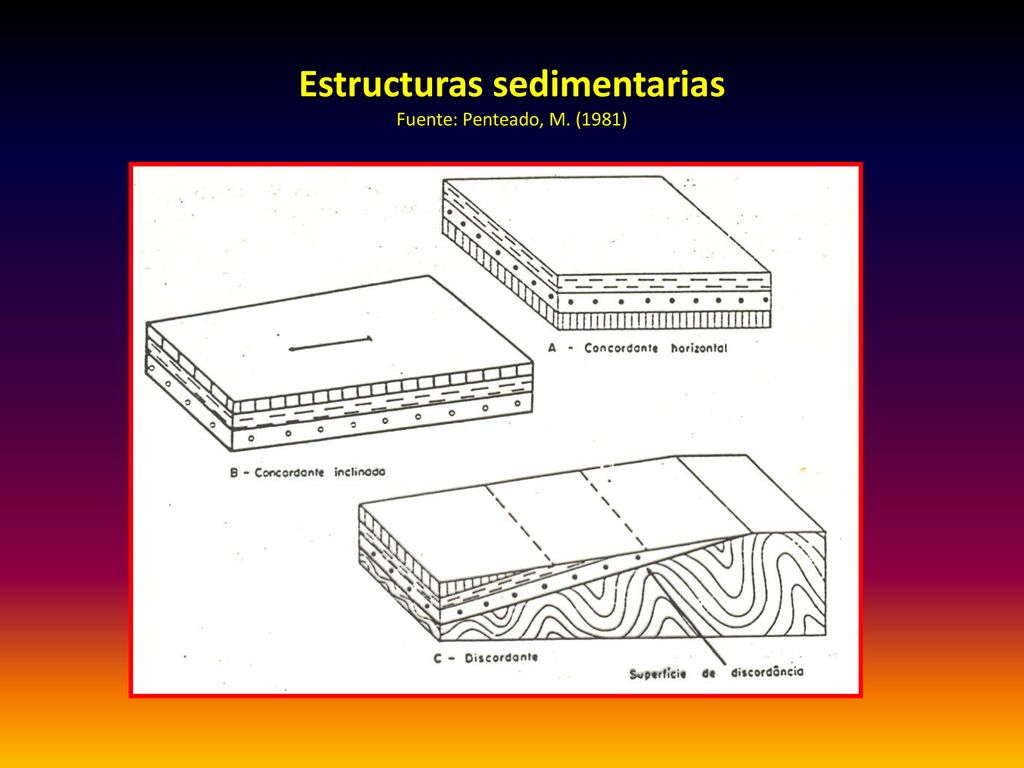

71 Estructuras sedimentarias Fuente: Penteado, M. (1981)

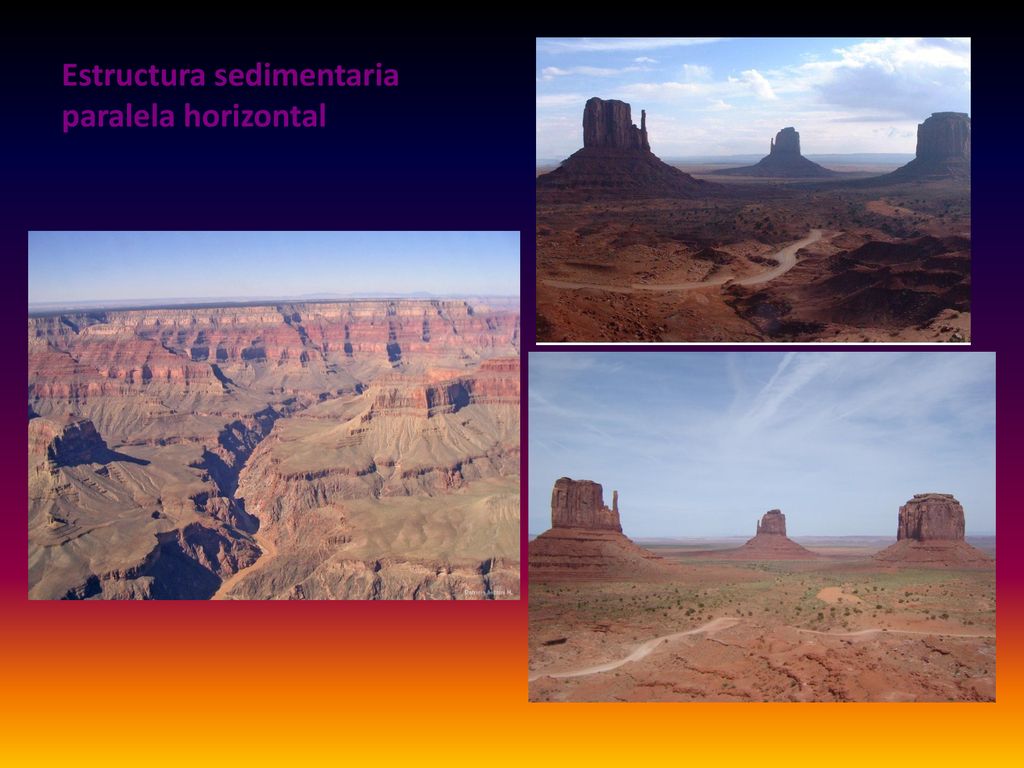

72 Estructura sedimentaria paralela horizontal

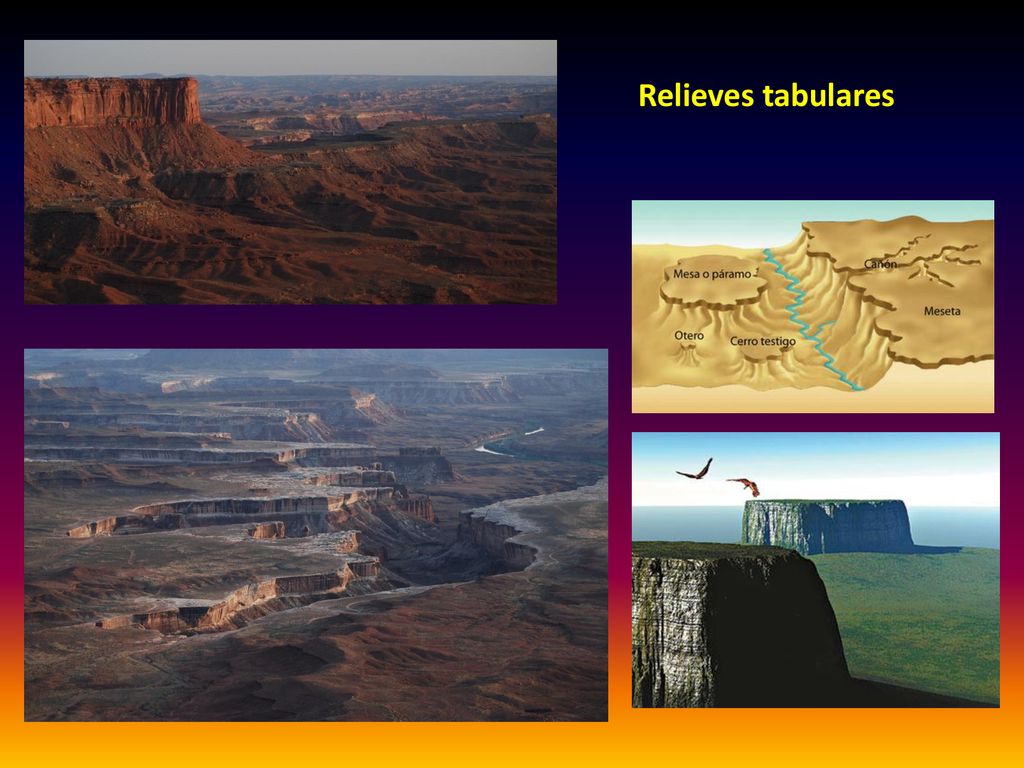

73 Relieves tabulares

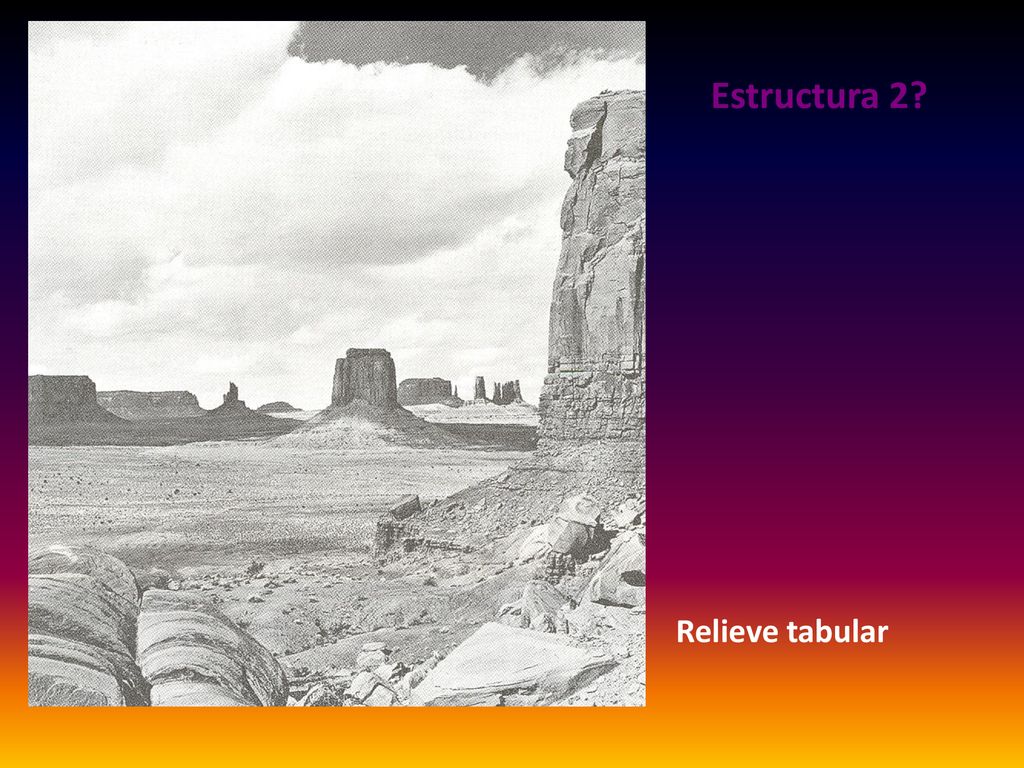

74 Estructura 2? Relieve tabular

75 Cañón en Arizona Valley

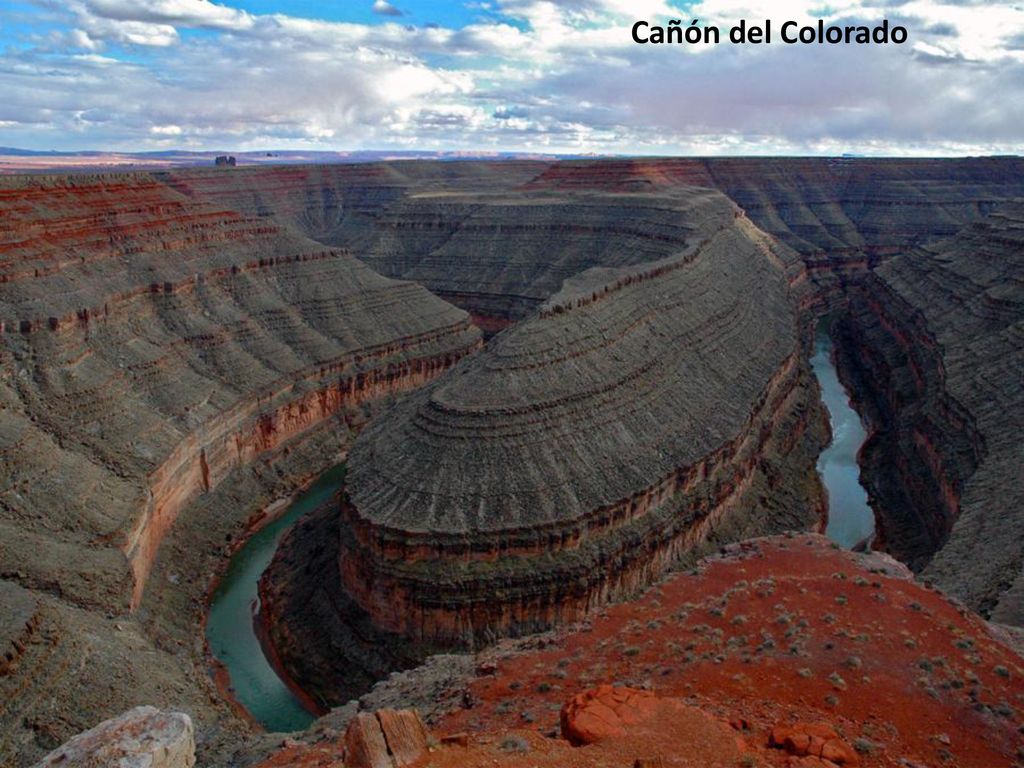

76 Cañón del Colorado

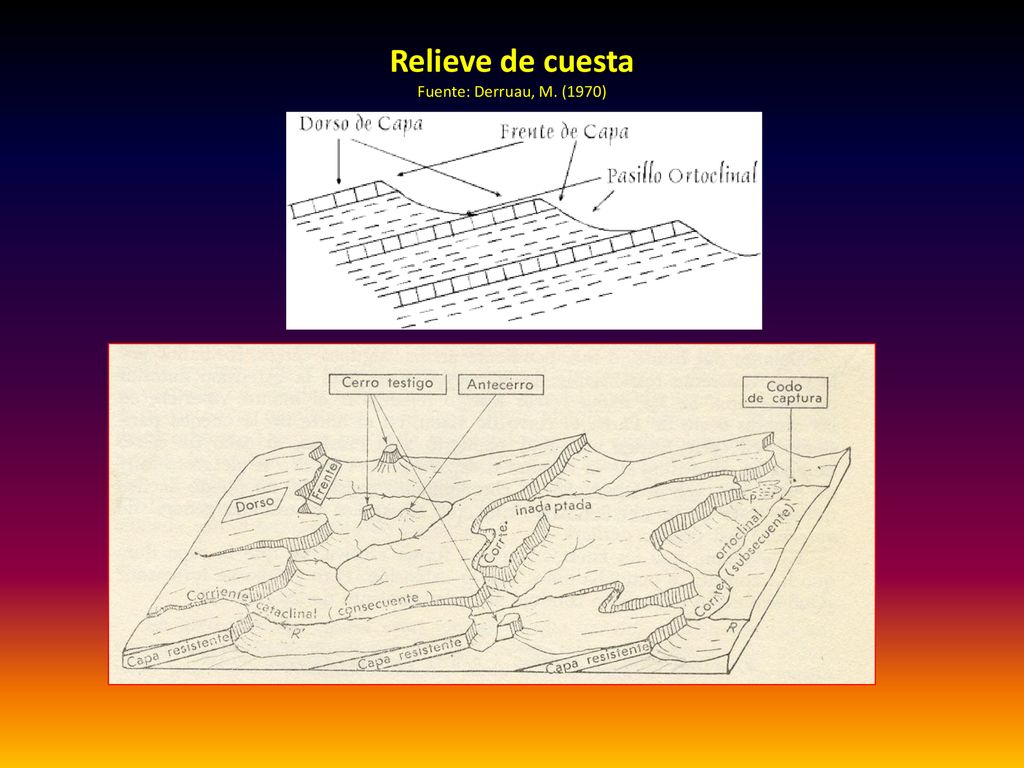

77 Relieve de cuesta Fuente: Derruau, M. (1970)

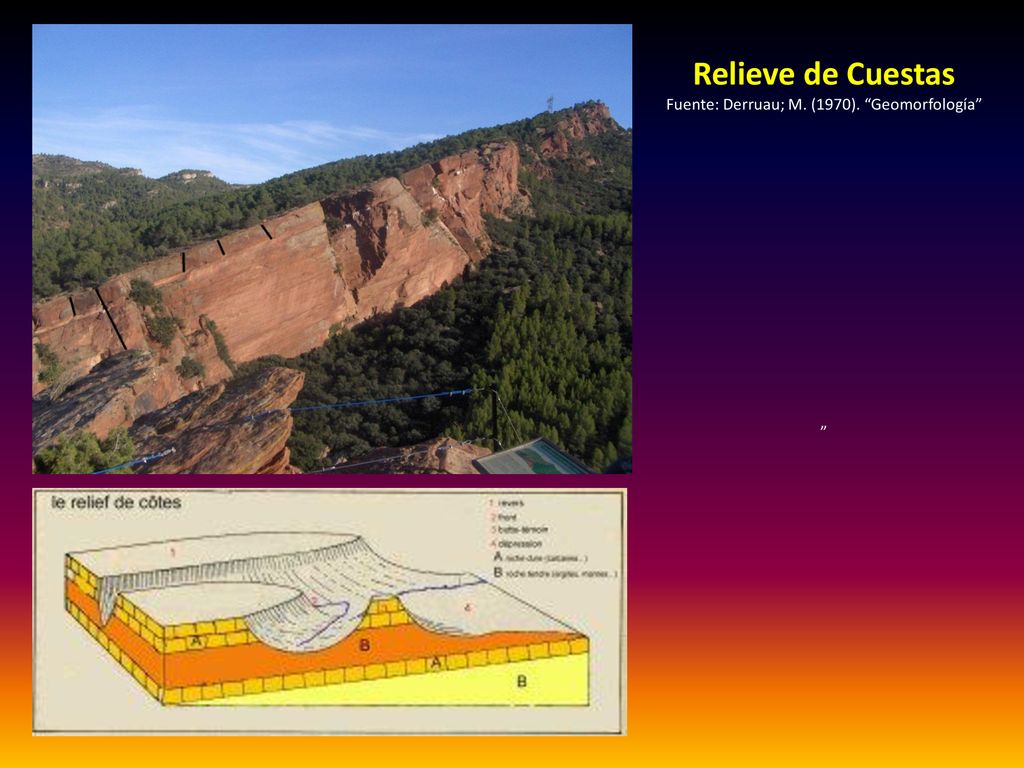

78 Relieve de Cuestas Fuente: Derruau; M. (1970). “Geomorfología”

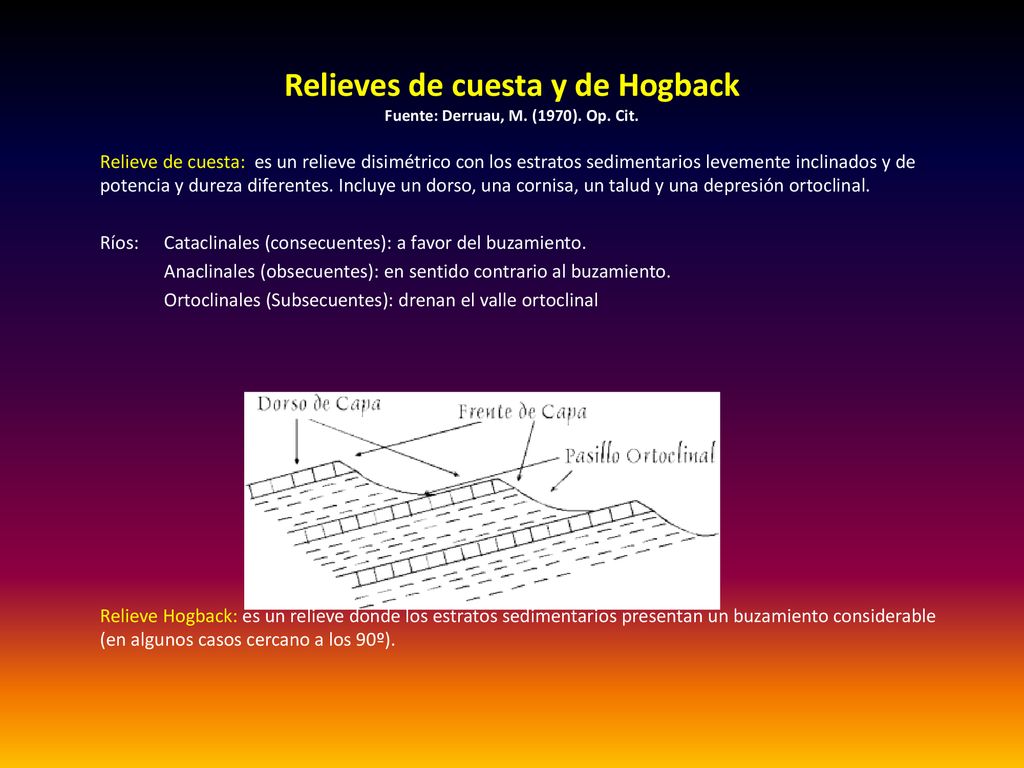

79 Relieves de cuesta y de Hogback Fuente: Derruau, M. (1970). Op. Cit.
Relieve de cuesta: es un relieve disimétrico con los estratos sedimentarios levemente inclinados y de potencia y dureza diferentes. Incluye un dorso, una cornisa, un talud y una depresión ortoclinal. Ríos: Cataclinales (consecuentes): a favor del buzamiento. Anaclinales (obsecuentes): en sentido contrario al buzamiento. Ortoclinales (Subsecuentes): drenan el valle ortoclinal Relieve Hogback: es un relieve donde los estratos sedimentarios presentan un buzamiento considerable (en algunos casos cercano a los 90º).

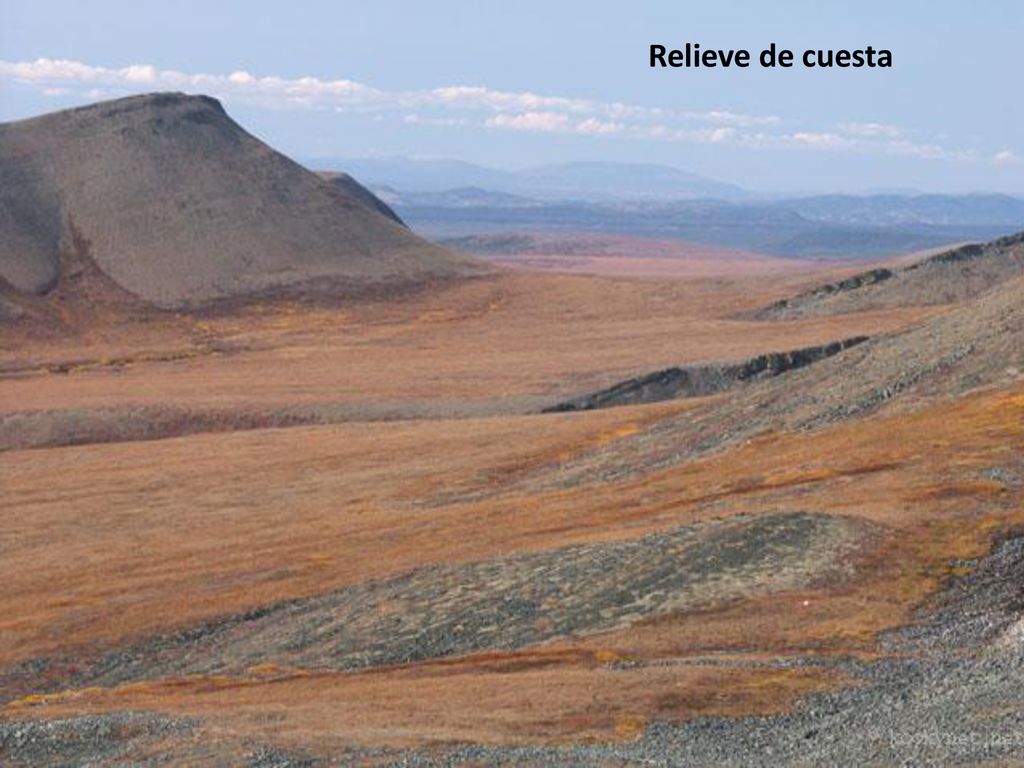

80 Relieve de cuesta

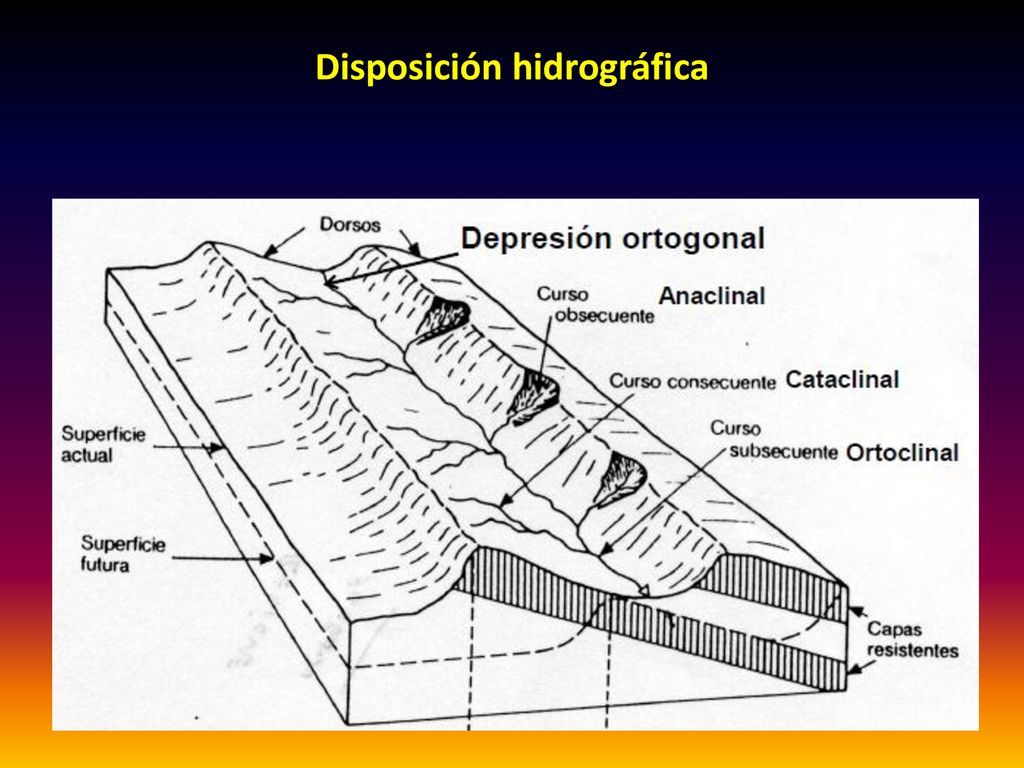

81 Disposición hidrográfica

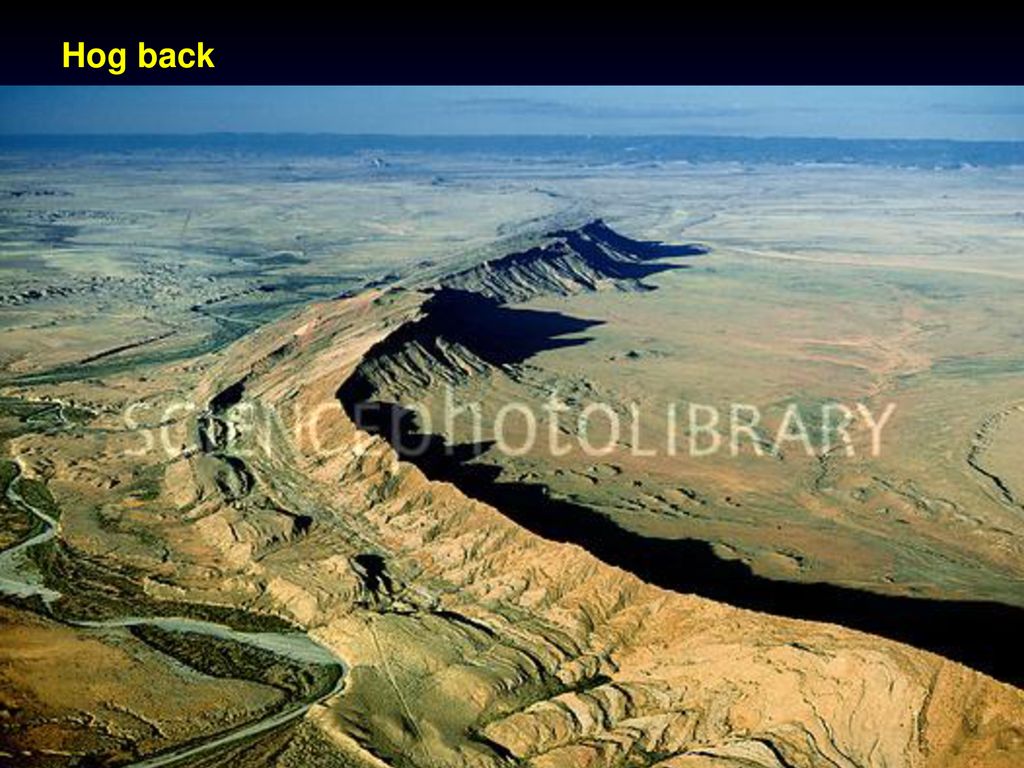

82 Hog back

83 UTAH - USA

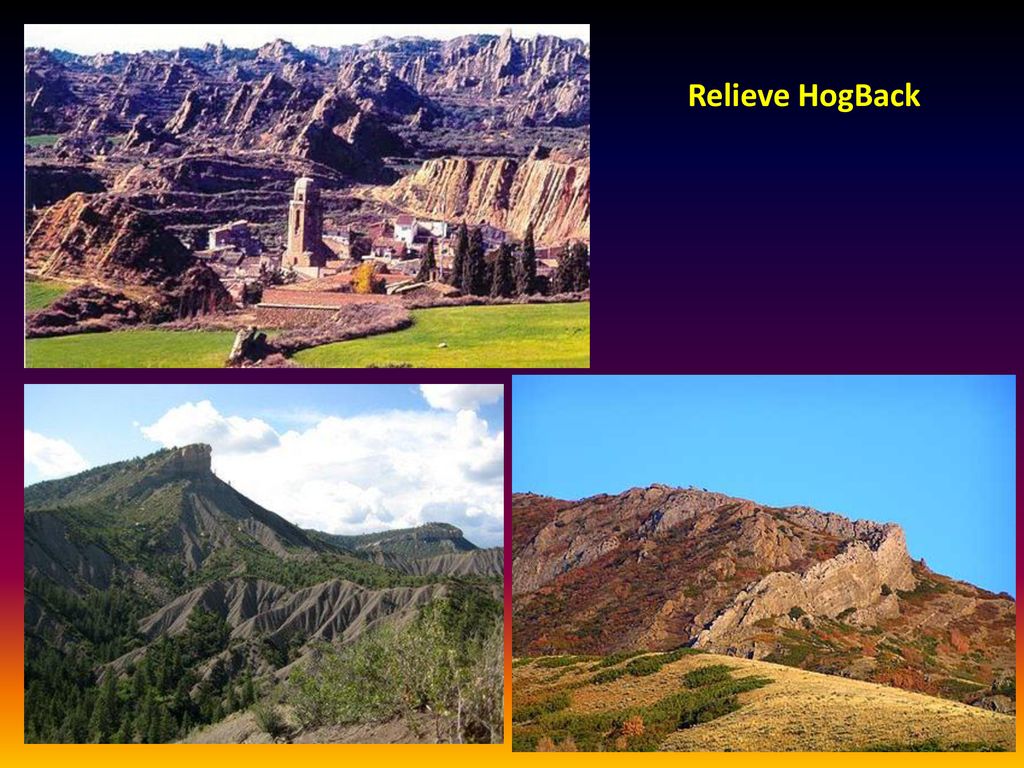

84 Relieve HogBack

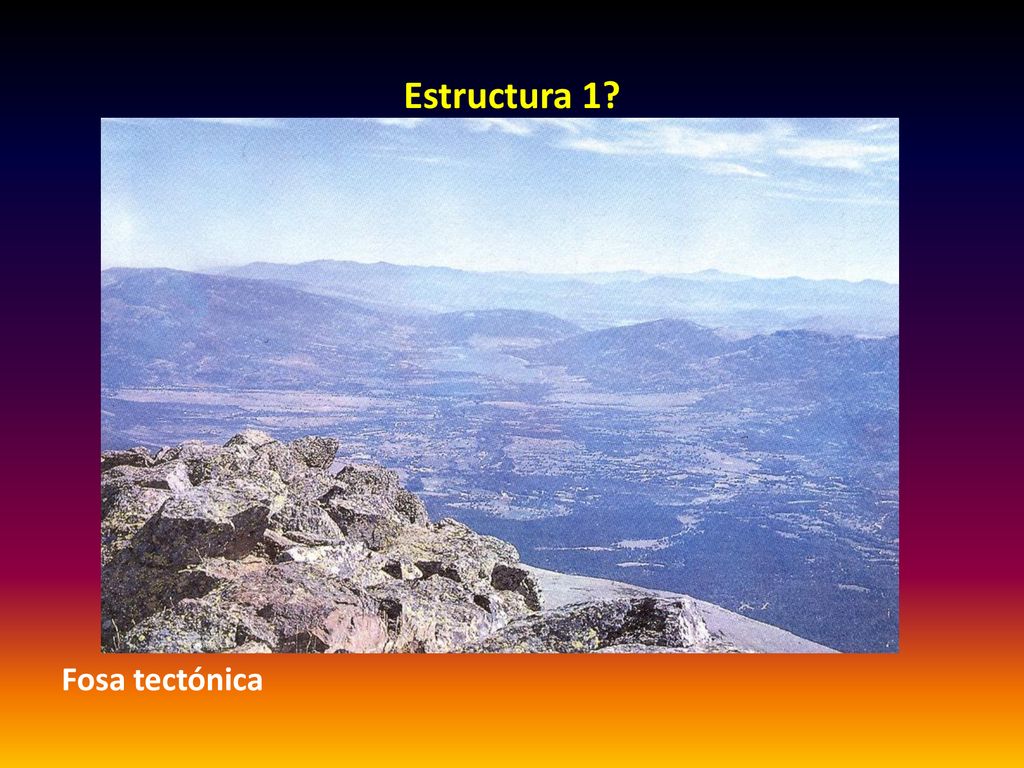

85 Estructura 1? Fosa tectónica

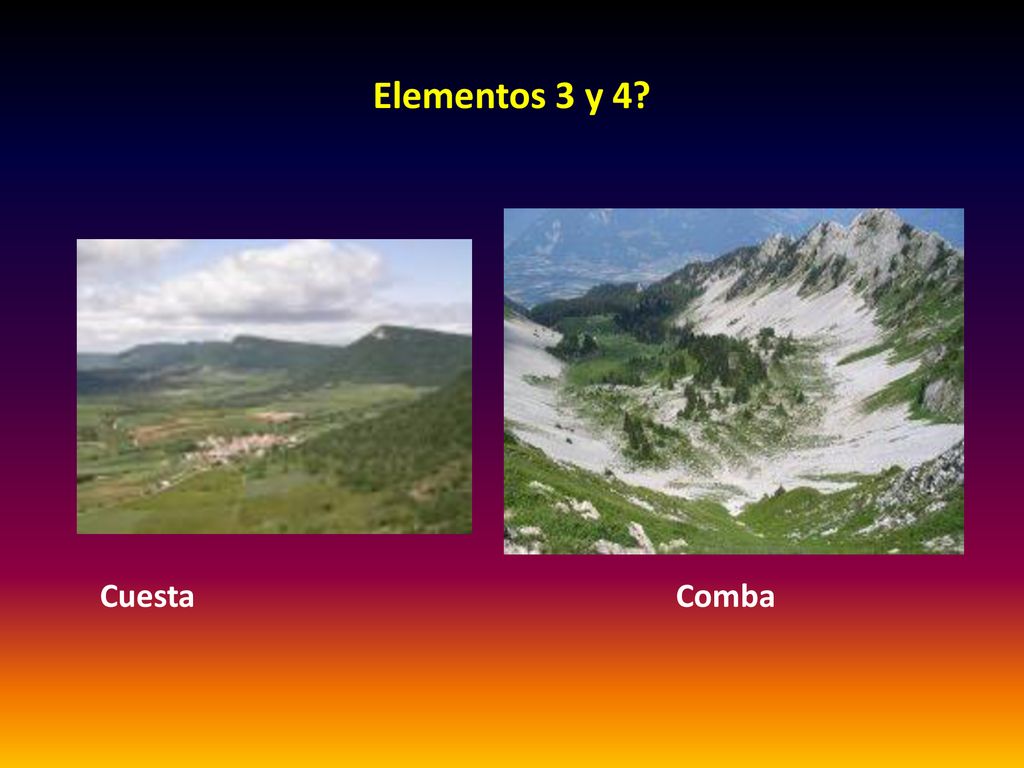

86 Elementos 3 y 4? Cuesta Comba

87 Estructura 5? Relieve plegado
