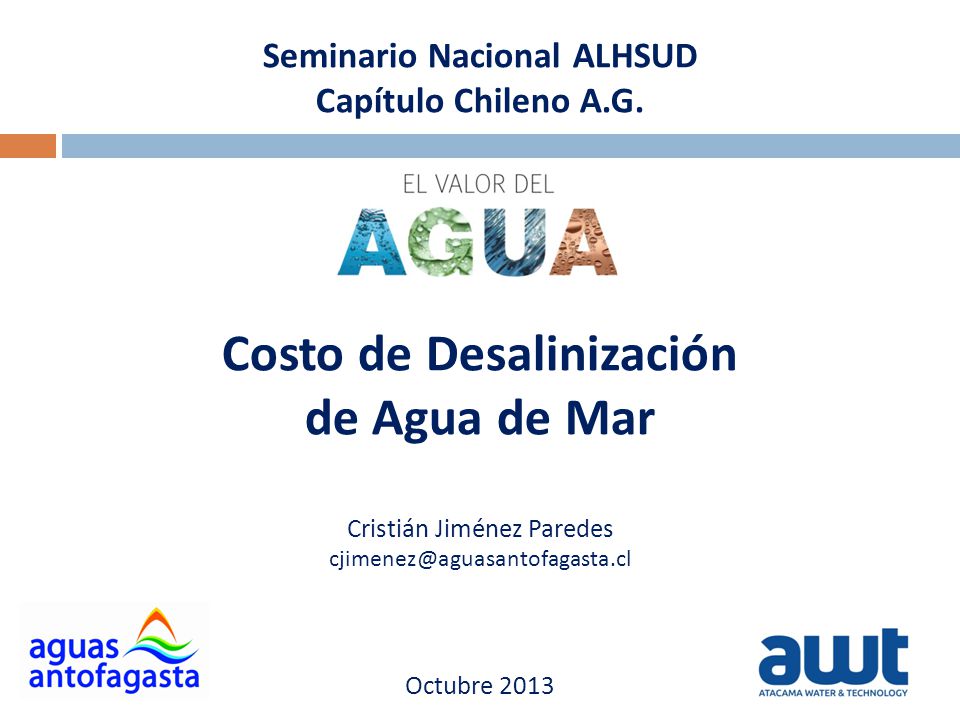

1 Seminario Nacional ALHSUD Costo de Desalinización
Capítulo Chileno A.G. Costo de Desalinización de Agua de Mar Cristián Jiménez Paredes Octubre 2013

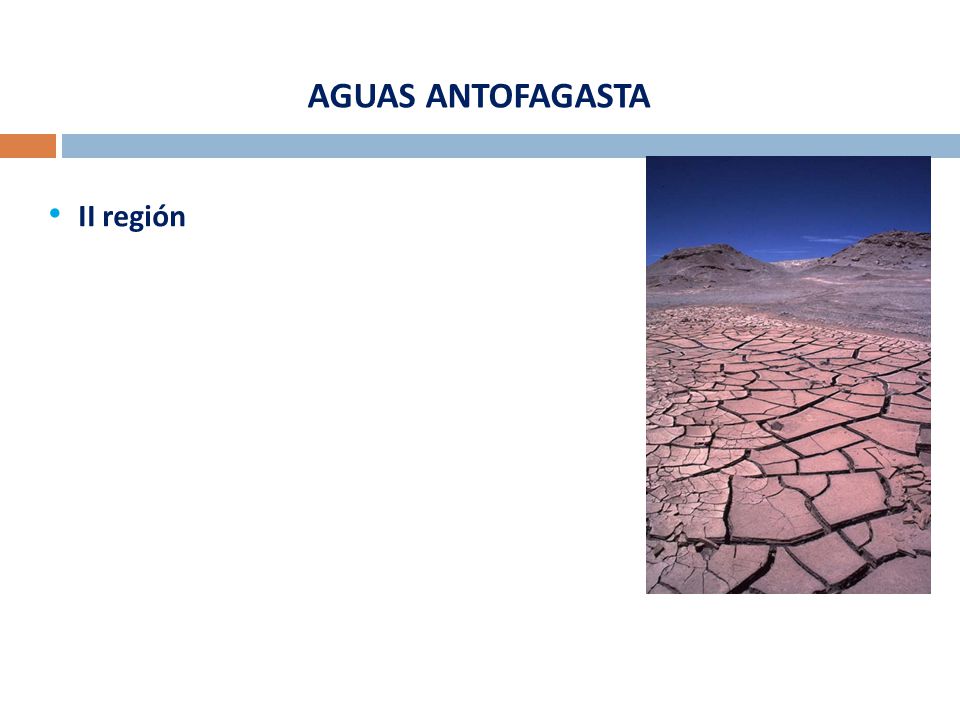

2 AGUAS ANTOFAGASTA II región

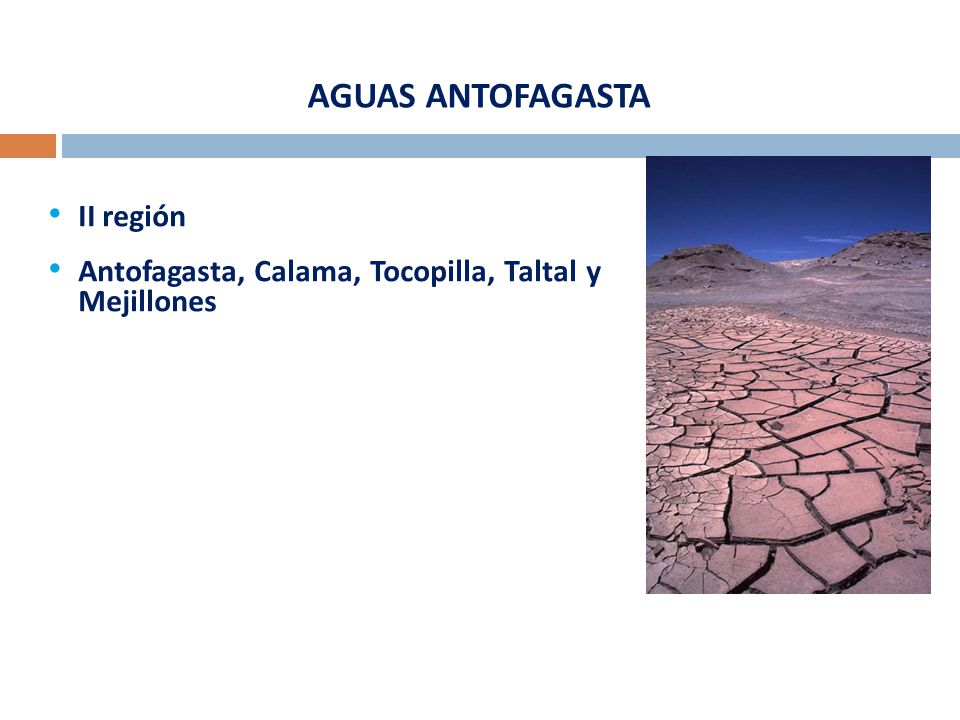

3 AGUAS ANTOFAGASTA II región
Antofagasta, Calama, Tocopilla, Taltal y Mejillones

4 AGUAS ANTOFAGASTA II región
Antofagasta, Calama, Tocopilla, Taltal y Mejillones conexiones

5 AGUAS ANTOFAGASTA II región
Antofagasta, Calama, Tocopilla, Taltal y Mejillones conexiones 60% del AP de Antofagasta proviene del mar

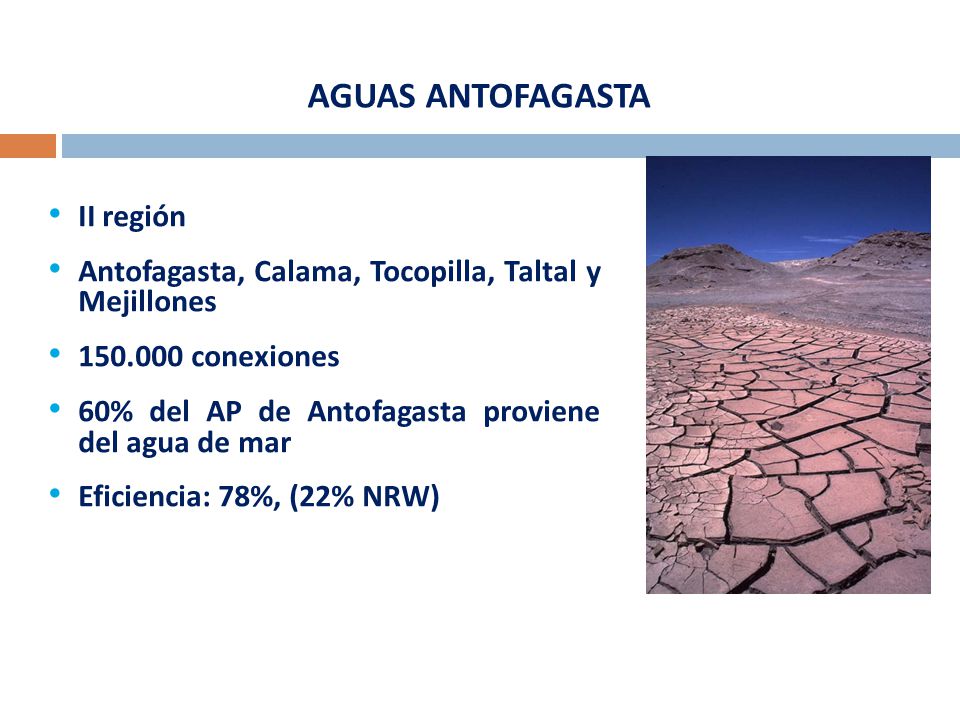

6 AGUAS ANTOFAGASTA II región
Antofagasta, Calama, Tocopilla, Taltal y Mejillones conexiones 60% del AP de Antofagasta proviene del agua de mar Eficiencia: 78%, (22% NRW)

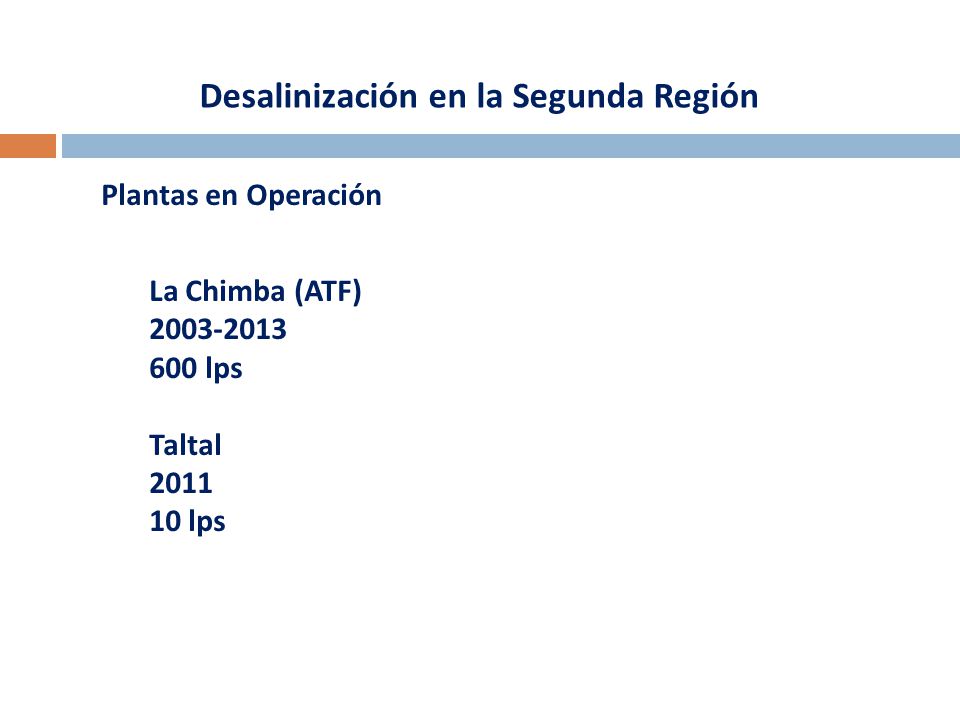

7 Desalinización en la Segunda Región
Plantas en Operación La Chimba (ATF) 600 lps Taltal 2011 10 lps

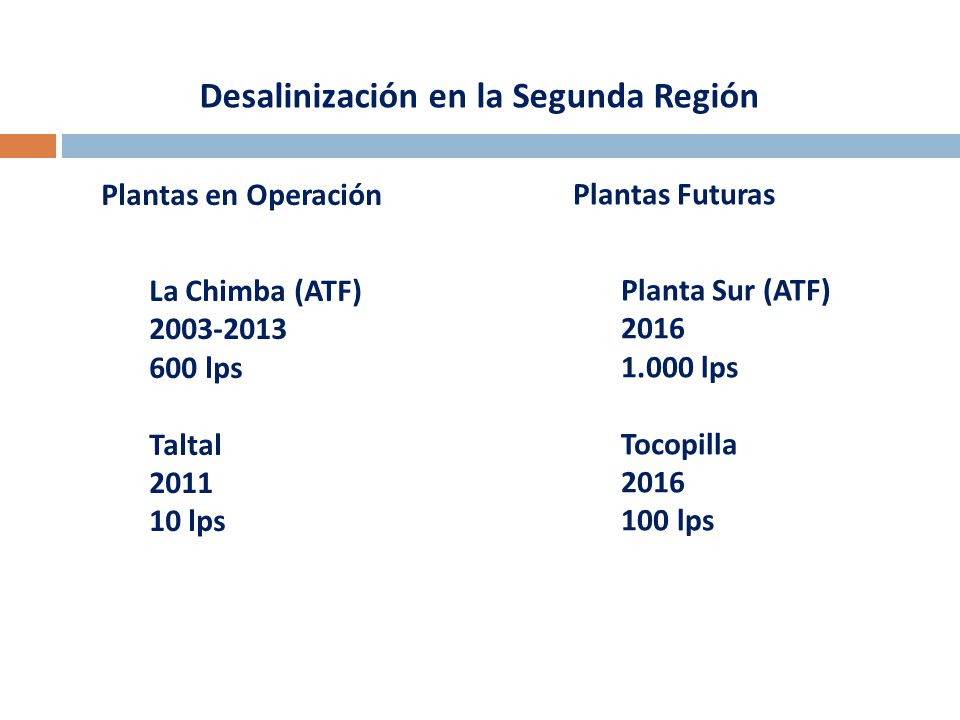

8 Desalinización en la Segunda Región
Plantas en Operación La Chimba (ATF) 600 lps Taltal 2011 10 lps Plantas Futuras Planta Sur (ATF) 2016 1.000 lps Tocopilla 100 lps

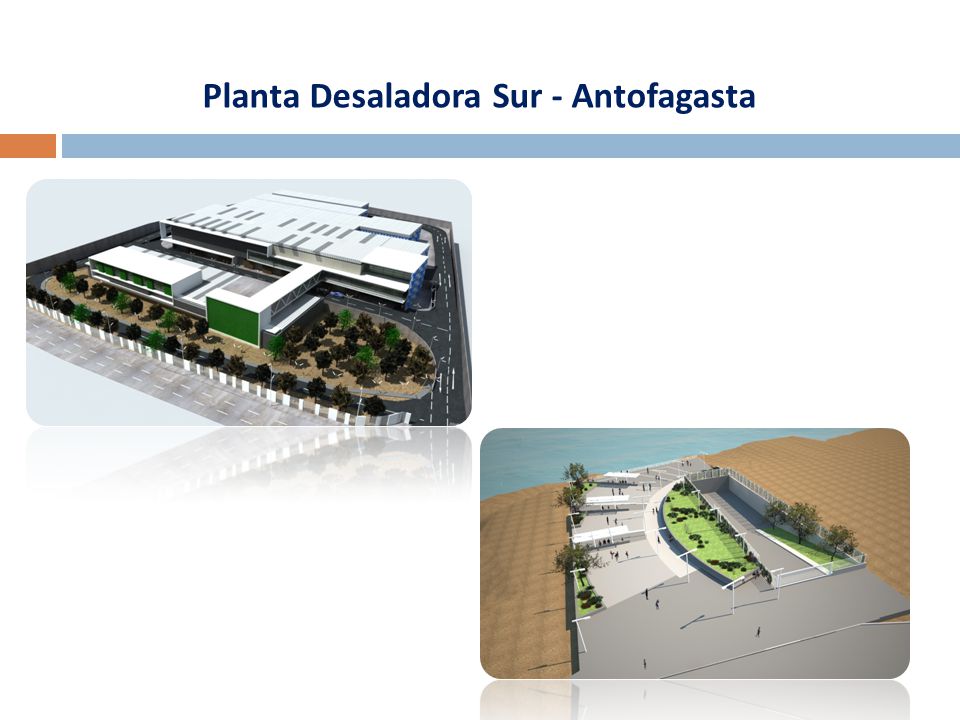

9 Planta Desaladora Sur - Antofagasta
Afta 2009 Mej 2009 150 

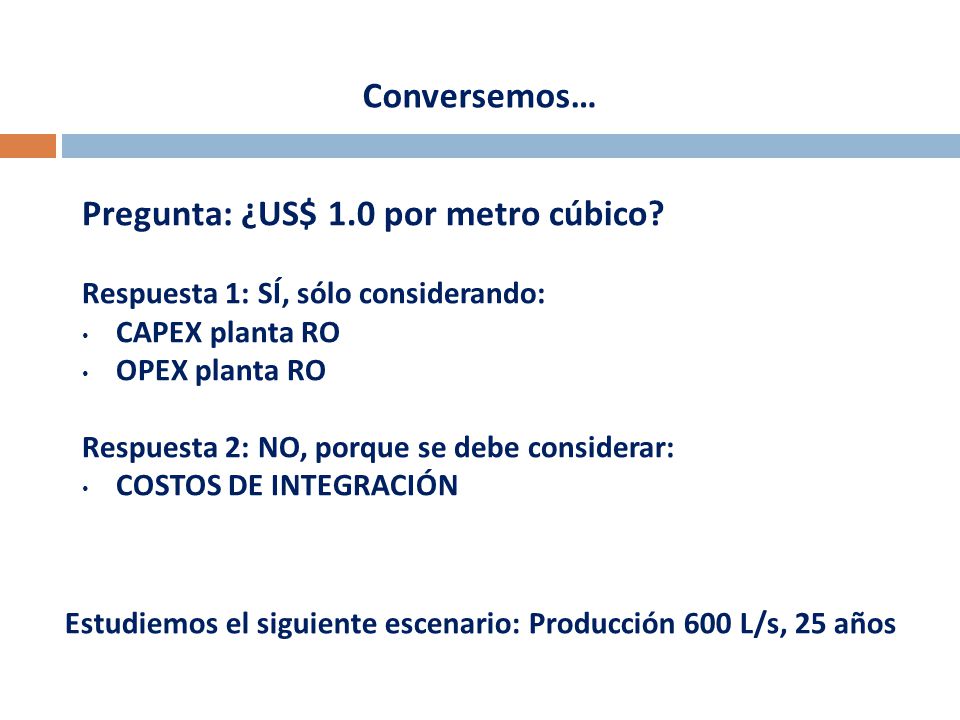

10 Estudiemos el siguiente escenario: Producción 600 L/s, 25 años
Conversemos… Pregunta: ¿US$ 1.0 por metro cúbico? Respuesta 1: SÍ, sólo considerando: CAPEX planta RO OPEX planta RO Respuesta 2: NO, porque se debe considerar: COSTOS DE INTEGRACIÓN Estudiemos el siguiente escenario: Producción 600 L/s, 25 años

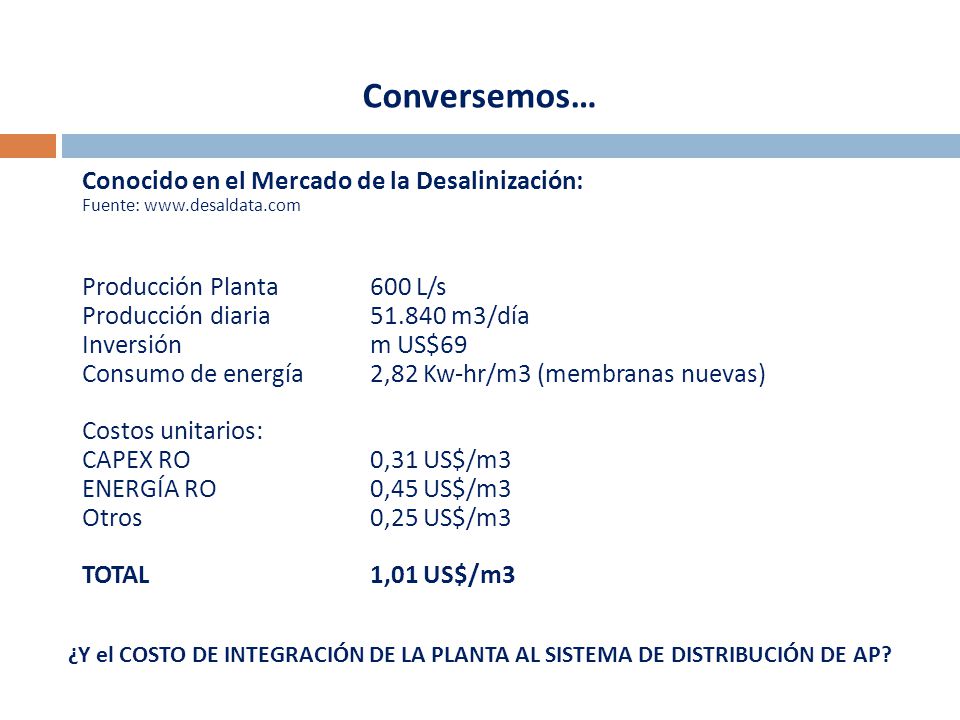

11 Conversemos… Conocido en el Mercado de la Desalinización:
Fuente: Producción Planta 600 L/s Producción diaria m3/día Inversión m US$69 Consumo de energía 2,82 Kw-hr/m3 (membranas nuevas) Costos unitarios: CAPEX RO 0,31 US$/m3 ENERGÍA RO 0,45 US$/m3 Otros 0,25 US$/m3 TOTAL 1,01 US$/m3 ¿Y el COSTO DE INTEGRACIÓN DE LA PLANTA AL SISTEMA DE DISTRIBUCIÓN DE AP?

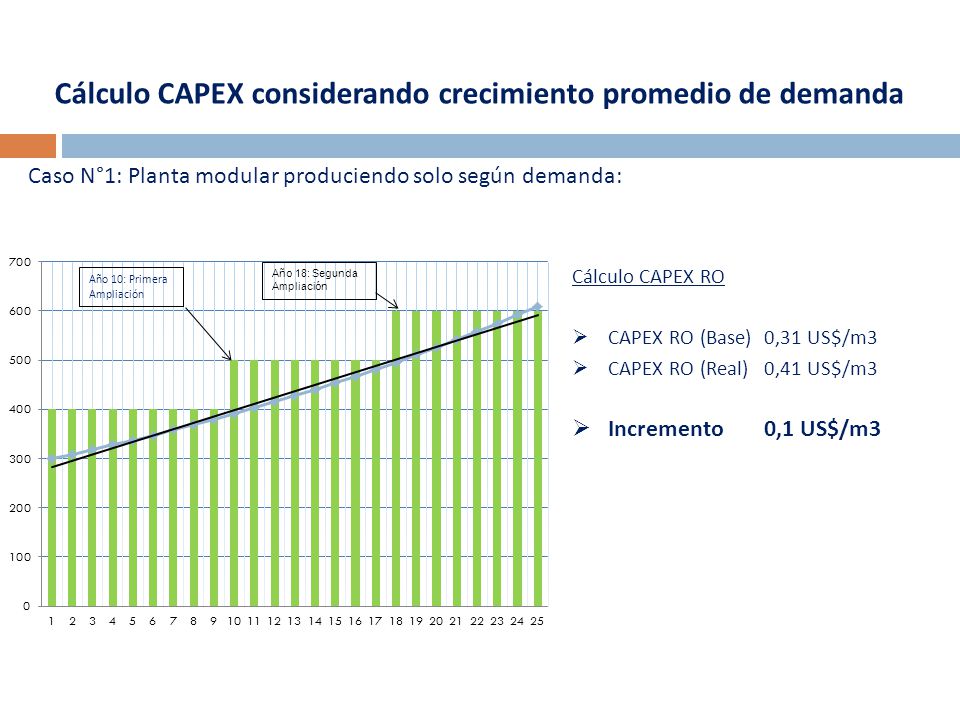

12 Cálculo CAPEX considerando crecimiento promedio de demanda
Caso N°1: Planta modular produciendo solo según demanda: Cálculo CAPEX RO CAPEX RO (Base) 0,31 US$/m3 CAPEX RO (Real) 0,41 US$/m3 Incremento 0,1 US$/m3 Año 10: Primera Ampliación

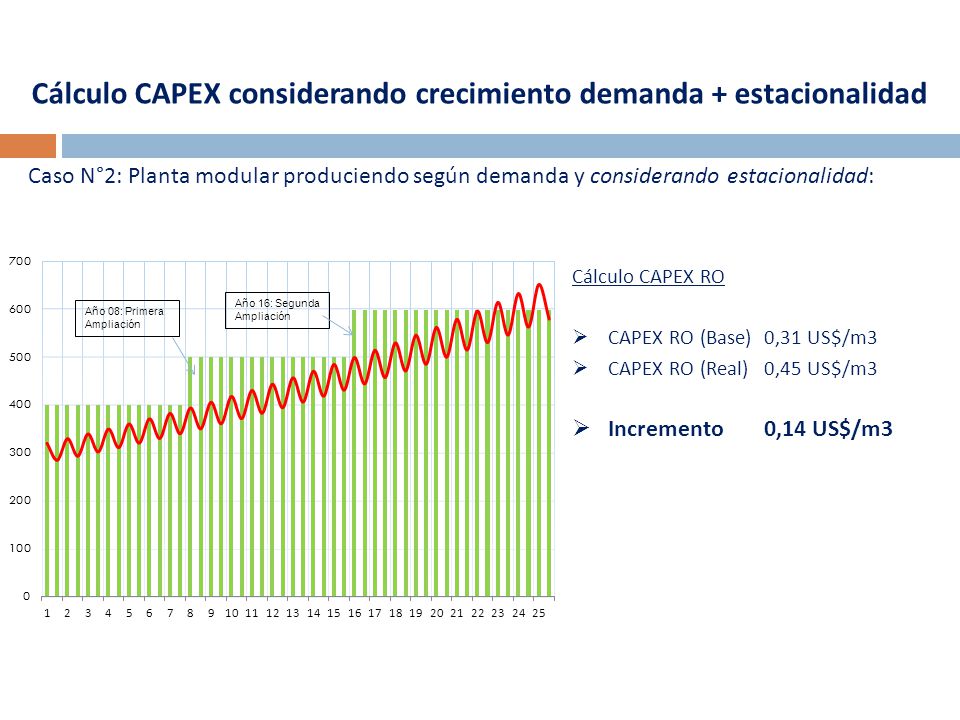

13 Cálculo CAPEX considerando crecimiento demanda + estacionalidad
Caso N°2: Planta modular produciendo según demanda y considerando estacionalidad: Cálculo CAPEX RO CAPEX RO (Base) 0,31 US$/m3 CAPEX RO (Real) 0,45 US$/m3 Incremento 0,14 US$/m3 Año 16: Segunda Ampliación Año 08: Primera Ampliación

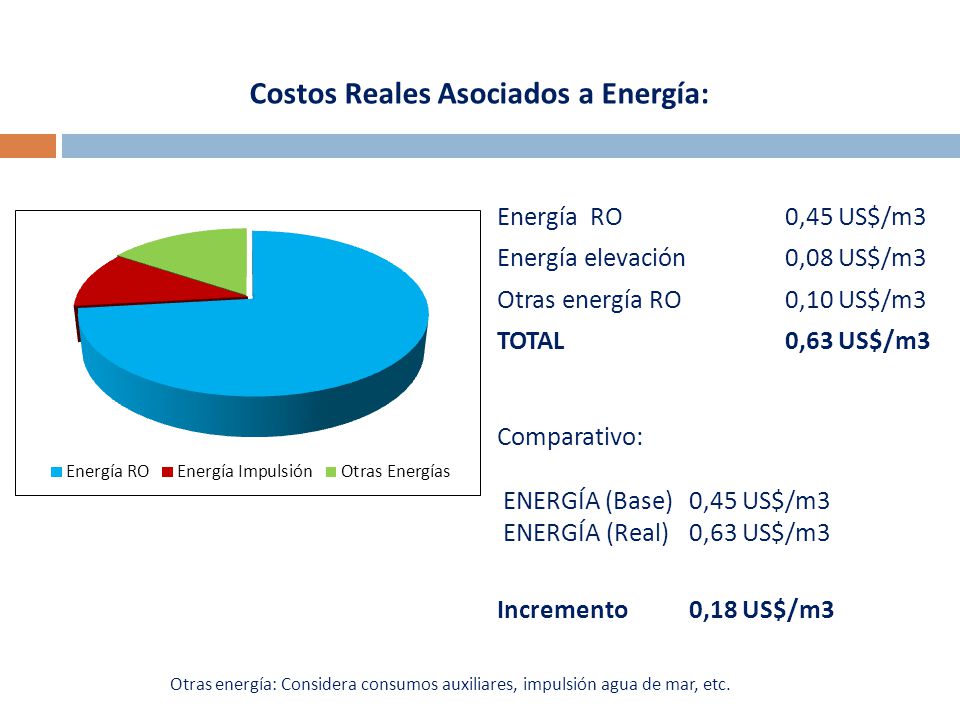

14 Costos Reales Asociados a Energía:
Energía RO 0,45 US$/m3 Energía elevación 0,08 US$/m3 Otras energía RO 0,10 US$/m3 TOTAL 0,63 US$/m3 Comparativo: ENERGÍA (Base) 0,45 US$/m3 ENERGÍA (Real) 0,63 US$/m3 Incremento 0,18 US$/m3 Otras energía: Considera consumos auxiliares, impulsión agua de mar, etc.

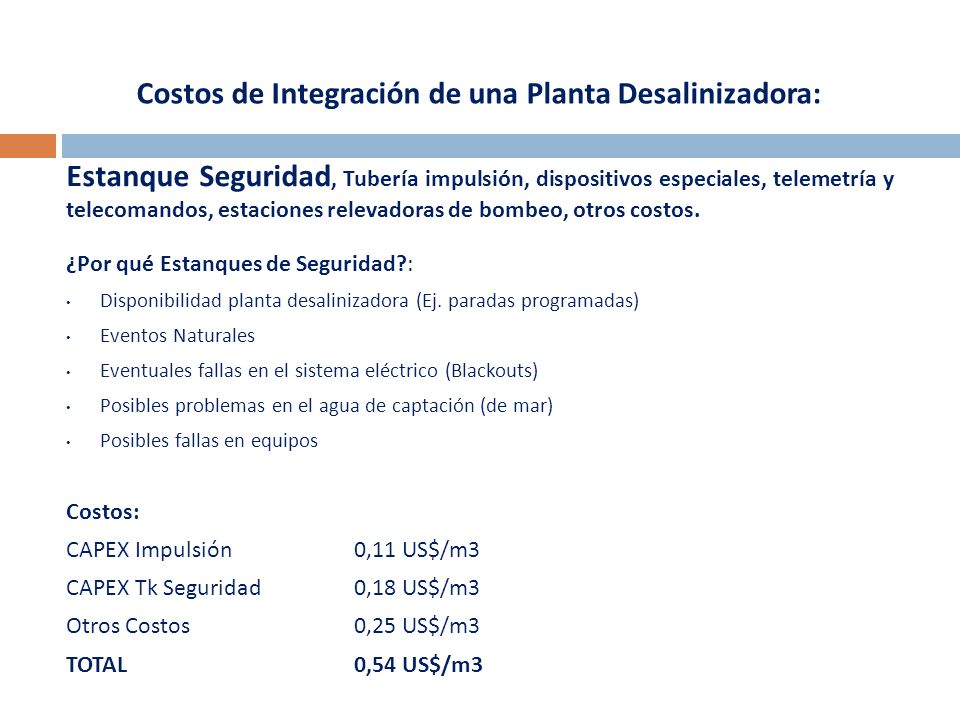

15 Costos de Integración de una Planta Desalinizadora:
Estanque Seguridad, Tubería impulsión, dispositivos especiales, telemetría y telecomandos, estaciones relevadoras de bombeo, otros costos. ¿Por qué Estanques de Seguridad?: Disponibilidad planta desalinizadora (Ej. paradas programadas) Eventos Naturales Eventuales fallas en el sistema eléctrico (Blackouts) Posibles problemas en el agua de captación (de mar) Posibles fallas en equipos Costos: CAPEX Impulsión 0,11 US$/m3 CAPEX Tk Seguridad 0,18 US$/m3 Otros Costos 0,25 US$/m3 TOTAL 0,54 US$/m3

16 Análisis Comparativo Resultados Obtenidos:
Descripción Unidad Base Esc. 1 Esc. 2 Capex RO US$/m3 0,31 0,41 0,45 Capex Impulsión - 0,11 Capex TK seguridad 0,18 Energía RO Energía elevación 0,08 Otras energía RO 0,10 Otros (Químicos, O&M) 0,25 TOTAL 1,01 1,58 1,62 Esc. 1: crecimiento promedio de DDA Esc. 2: crecimiento promedio de DDA + estacionalidad +60,4%

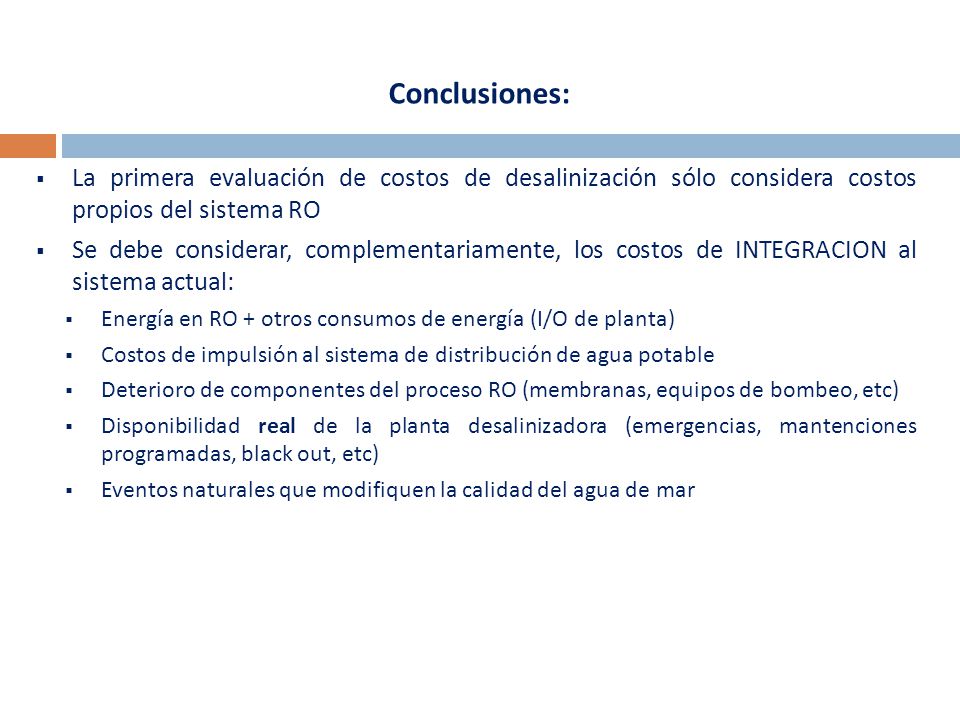

17 Conclusiones: La primera evaluación de costos de desalinización sólo considera costos propios del sistema RO Se debe considerar, complementariamente, los costos de INTEGRACION al sistema actual: Energía en RO + otros consumos de energía (I/O de planta) Costos de impulsión al sistema de distribución de agua potable Deterioro de componentes del proceso RO (membranas, equipos de bombeo, etc) Disponibilidad real de la planta desalinizadora (emergencias, mantenciones programadas, black out, etc) Eventos naturales que modifiquen la calidad del agua de mar
