Estudio del movimiento

Presentación del tema: "Estudio del movimiento"— Transcripción de la presentación:

1 Estudio del movimiento
U.1 Cinemática A.2 Gráficas de un movimiento

2 ¿Qué representa un punto cualquiera de la gráfica e/t de la figura?,
¿es un punto de la trayectoria? Explica la respuesta e (m) t (s) 5 10 15 20 −5 A B C Representa la posición del móvil (distancia medida sobre la trayectoria desde el punto de referencia al punto en el que se encuentra) en cada instante. Esa gráfica no tiene nada que ver con la trayectoria. La trayectoria se representa en unos ejes XY si se trata en un movimiento en el plano, o en unos ejes XYZ si se trata de un movimiento en el espacio.

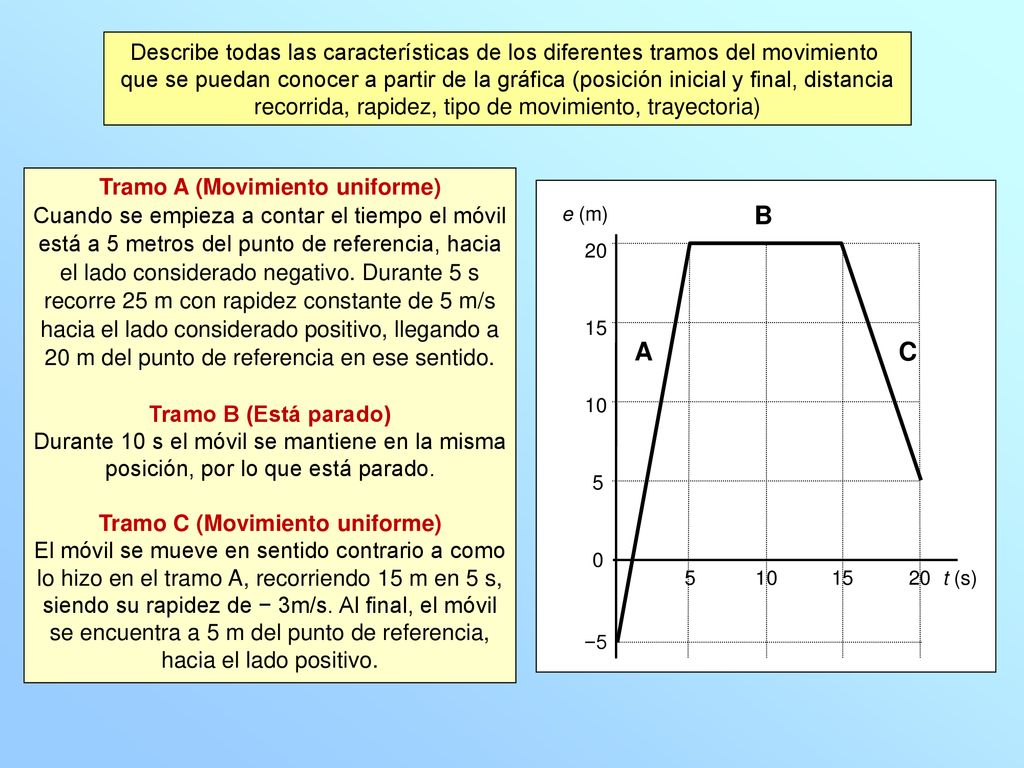

3 Tramo A (Movimiento uniforme) Tramo C (Movimiento uniforme)
Describe todas las características de los diferentes tramos del movimiento que se puedan conocer a partir de la gráfica (posición inicial y final, distancia recorrida, rapidez, tipo de movimiento, trayectoria) Tramo A (Movimiento uniforme) Cuando se empieza a contar el tiempo el móvil está a 5 metros del punto de referencia, hacia el lado considerado negativo. Durante 5 s recorre 25 m con rapidez constante de 5 m/s hacia el lado considerado positivo, llegando a 20 m del punto de referencia en ese sentido. Tramo B (Está parado) Durante 10 s el móvil se mantiene en la misma posición, por lo que está parado. Tramo C (Movimiento uniforme) El móvil se mueve en sentido contrario a como lo hizo en el tramo A, recorriendo 15 m en 5 s, siendo su rapidez de − 3m/s. Al final, el móvil se encuentra a 5 m del punto de referencia, hacia el lado positivo. e (m) t (s) 5 10 15 20 −5 A B C

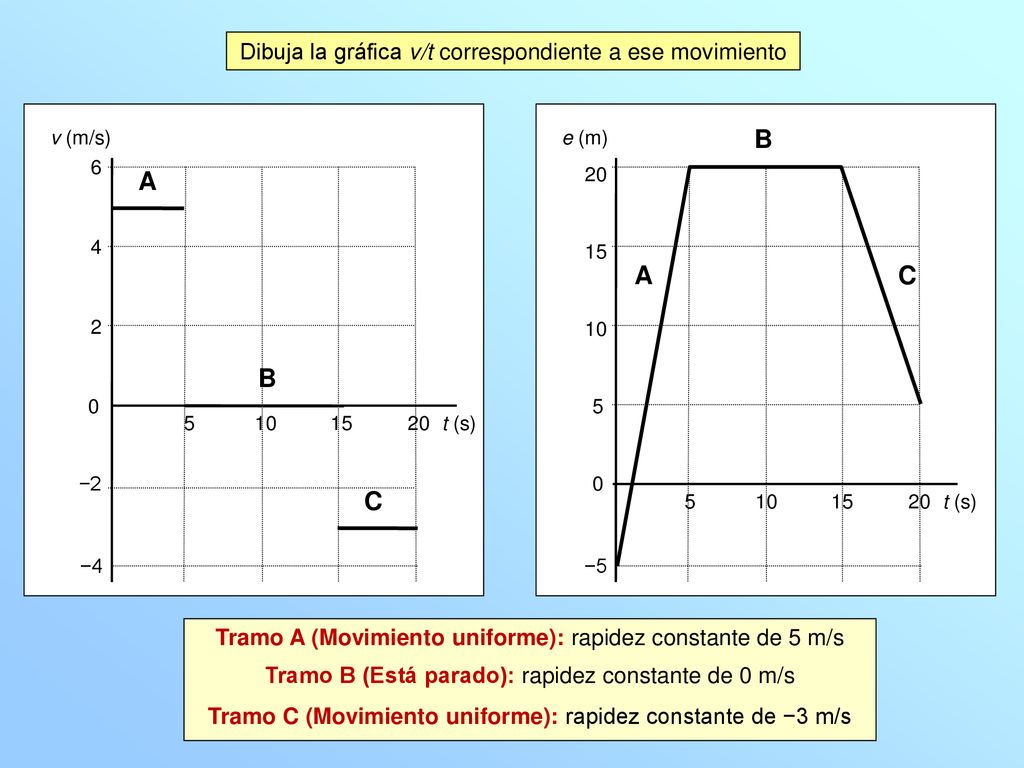

4 A B C A B C Dibuja la gráfica v/t correspondiente a ese movimiento
t (s) 5 10 15 20 −5 A B C v (m/s) 6 A 4 2 B t (s) 5 10 15 20 −2 C −4 Tramo A (Movimiento uniforme): rapidez constante de 5 m/s Tramo B (Está parado): rapidez constante de 0 m/s Tramo C (Movimiento uniforme): rapidez constante de −3 m/s
