4. Tipos de manguera Parker

Presentación del tema: "4. Tipos de manguera Parker"— Transcripción de la presentación:

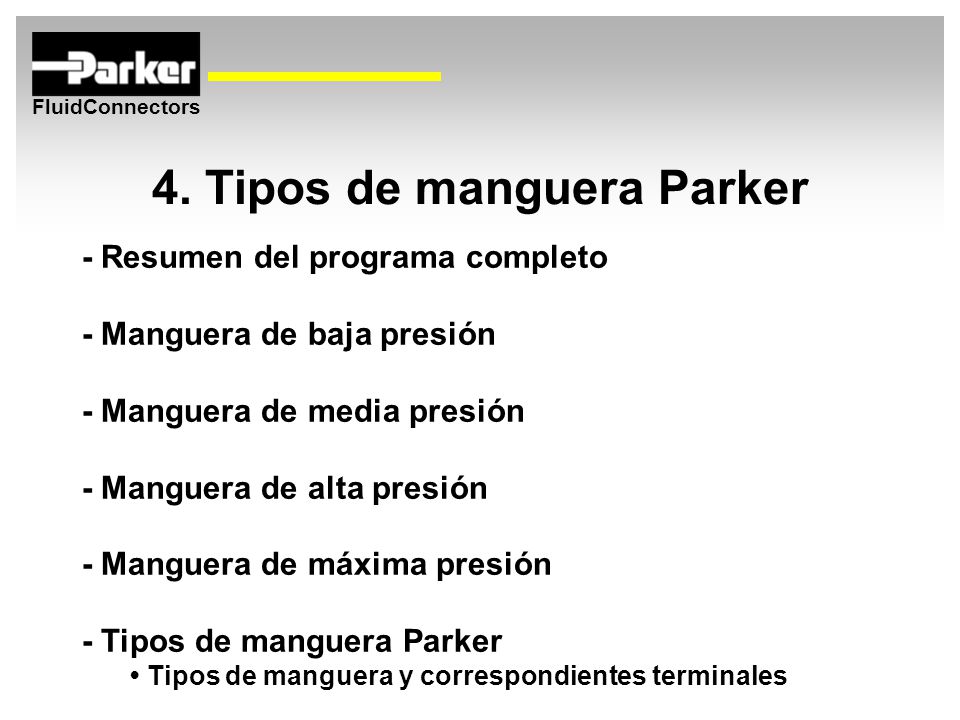

1 4. Tipos de manguera Parker
- Resumen del programa completo - Manguera de baja presión - Manguera de media presión - Manguera de alta presión - Manguera de máxima presión - Tipos de manguera Parker • Tipos de manguera y correspondientes terminales

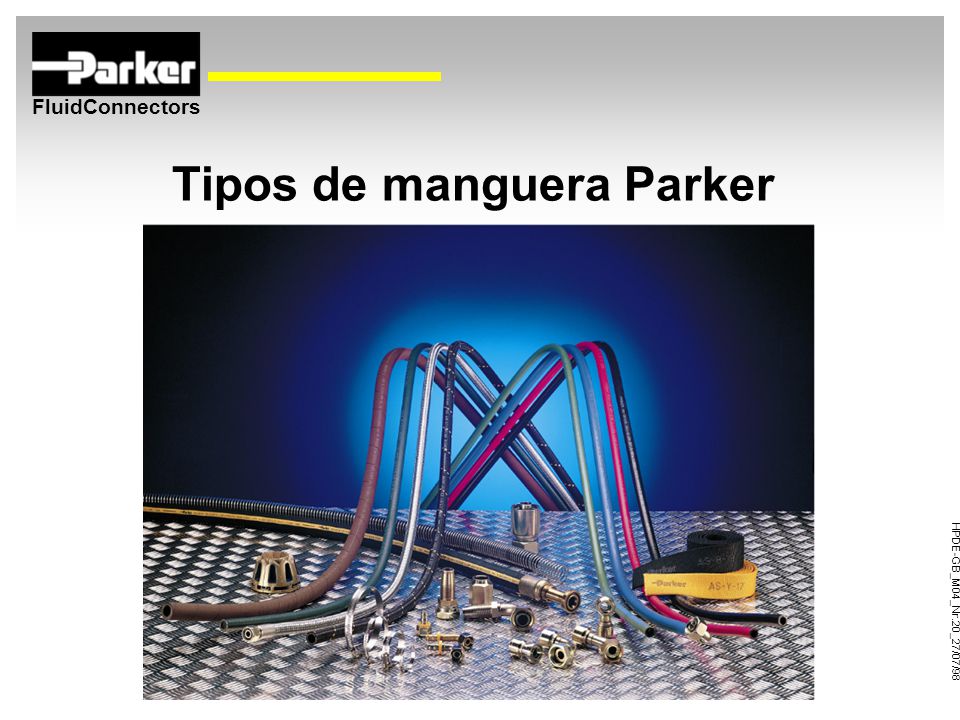

2 Tipos de manguera Parker
HPDE-GB_M04_Nr.20_27/07/98

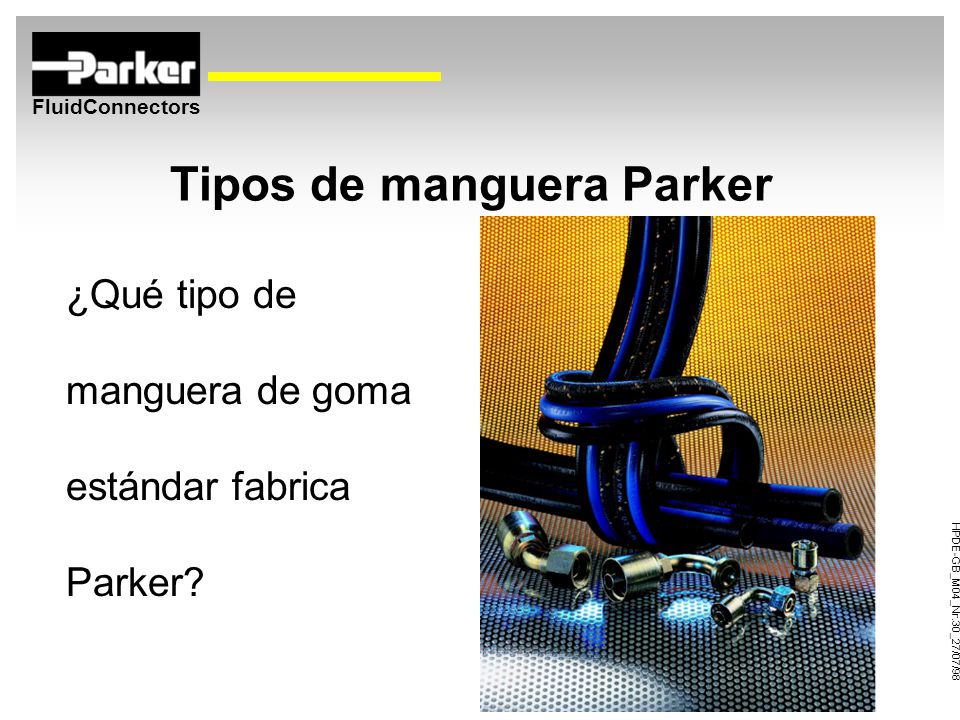

3 Tipos de manguera Parker
¿Qué tipo de manguera de goma estándar fabrica Parker? HPDE-GB_M04_Nr.30_27/07/98

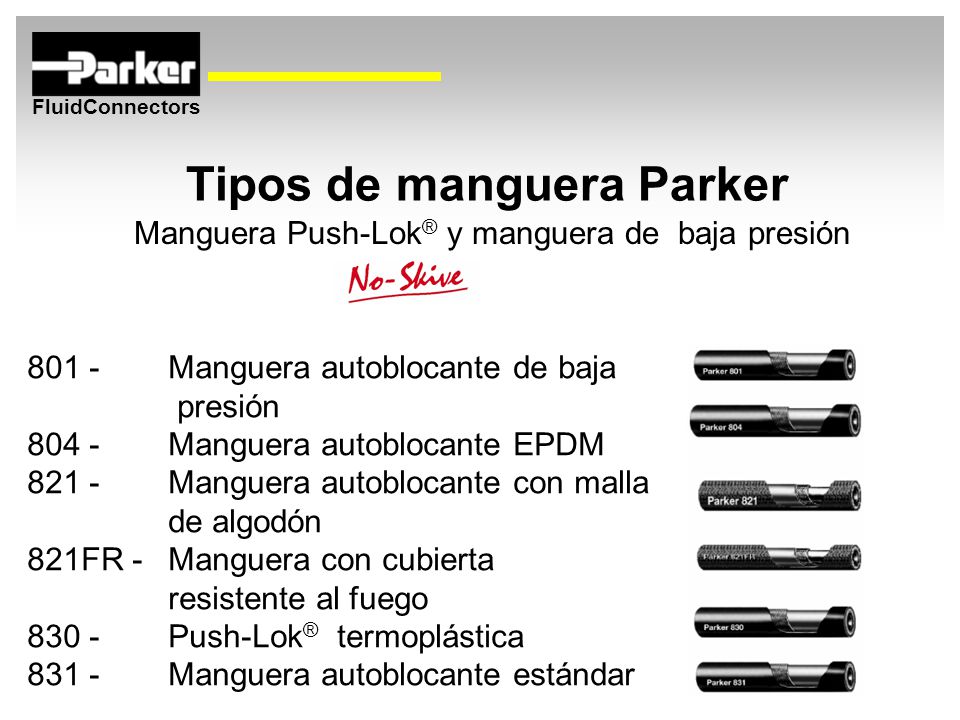

4 Manguera Push-Lok® y manguera de baja presión
Tipos de manguera Parker Manguera Push-Lok® y manguera de baja presión Manguera autoblocante de baja presión Manguera autoblocante EPDM Manguera autoblocante con malla de algodón 821FR - Manguera con cubierta resistente al fuego Push-Lok® termoplástica Manguera autoblocante estándar

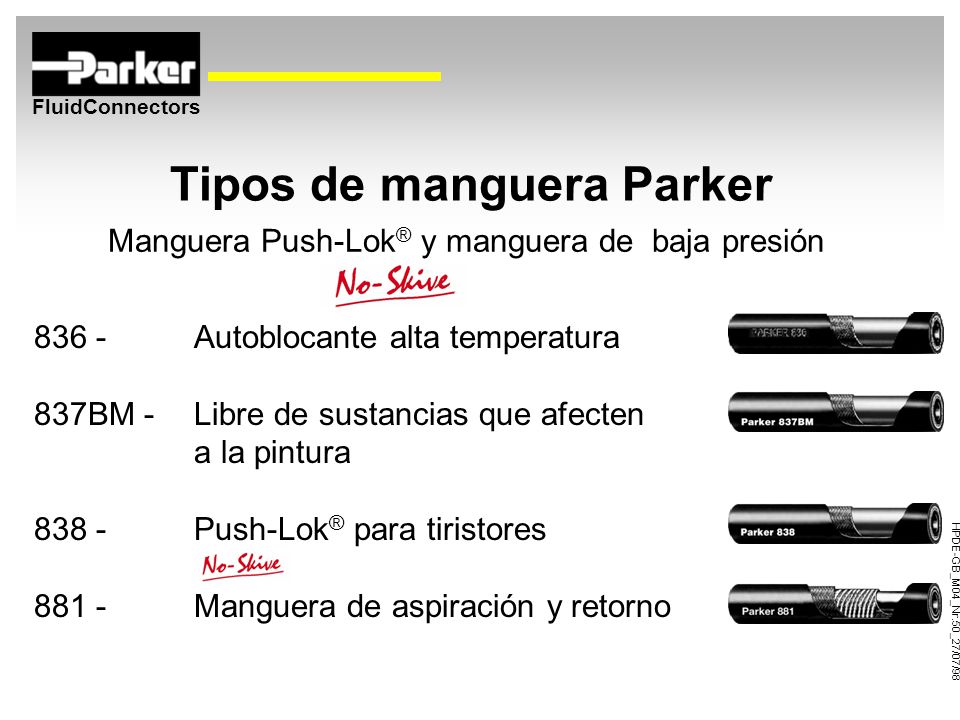

5 Manguera Push-Lok® y manguera de baja presión
Tipos de manguera Parker Manguera Push-Lok® y manguera de baja presión Autoblocante alta temperatura 837BM - Libre de sustancias que afecten a la pintura Push-Lok® para tiristores Manguera de aspiración y retorno HPDE-GB_M04_Nr.50_27/07/98

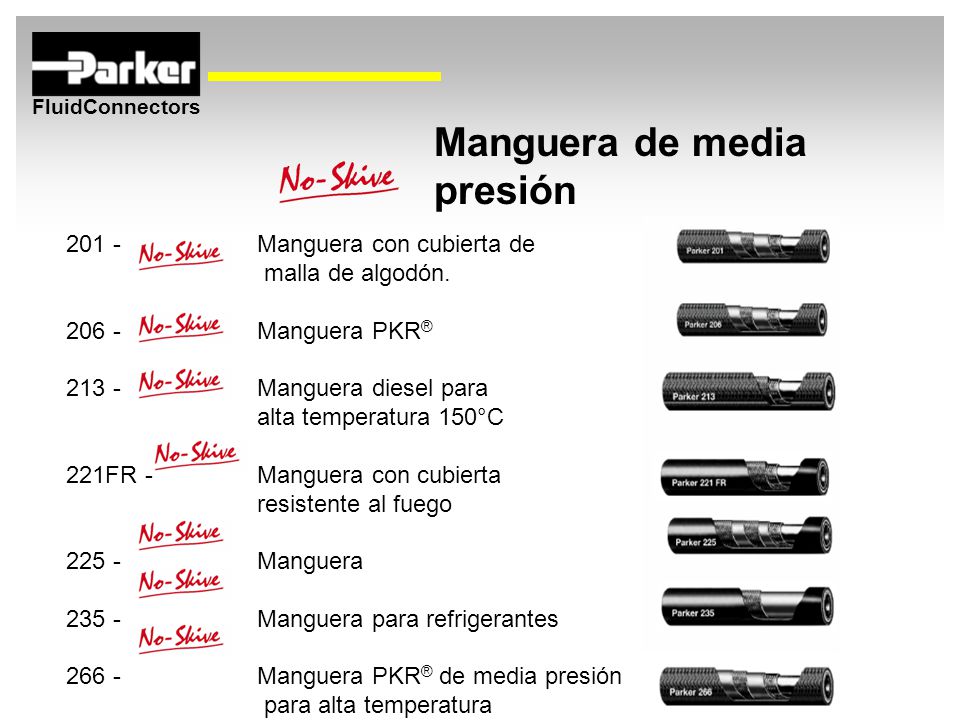

6 Manguera de media presión
Manguera con cubierta de malla de algodón. Manguera PKR® Manguera diesel para alta temperatura 150°C 221FR - Manguera con cubierta resistente al fuego Manguera Manguera para refrigerantes Manguera PKR® de media presión para alta temperatura

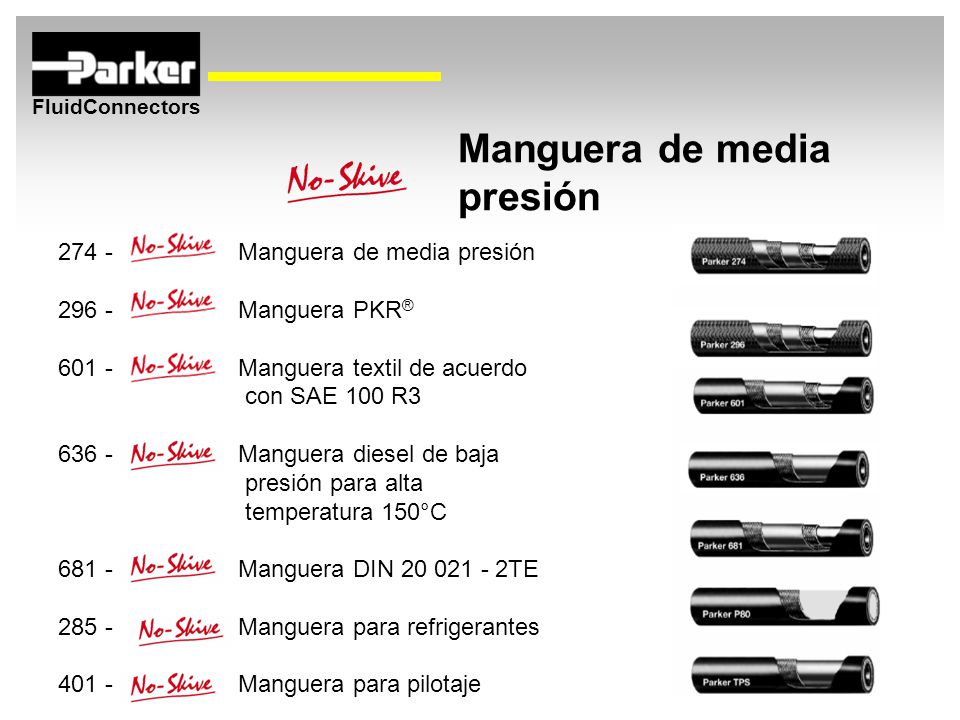

7 Manguera de media presión
Manguera PKR® Manguera textil de acuerdo con SAE 100 R3 Manguera diesel de baja presión para alta temperatura 150°C Manguera DIN TE Manguera para refrigerantes Manguera para pilotaje

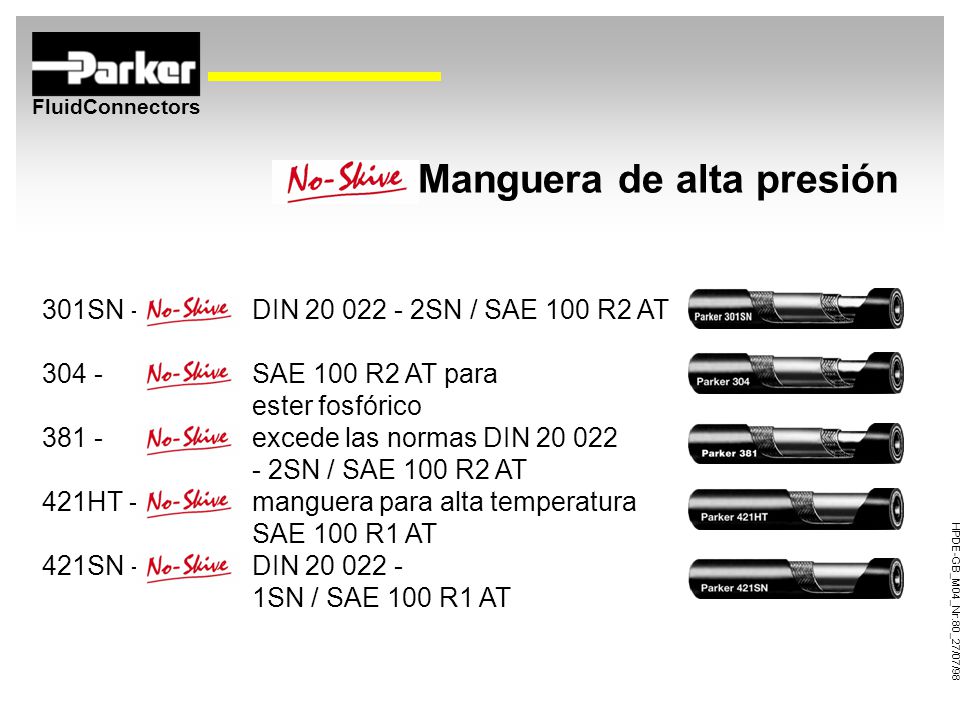

8 Manguera de alta presión
301SN - DIN SN / SAE 100 R2 AT 304 - SAE 100 R2 AT para ester fosfórico 381 - excede las normas DIN - 2SN / SAE 100 R2 AT 421HT - manguera para alta temperatura SAE 100 R1 AT 421SN - DIN 1SN / SAE 100 R1 AT HPDE-GB_M04_Nr.80_27/07/98

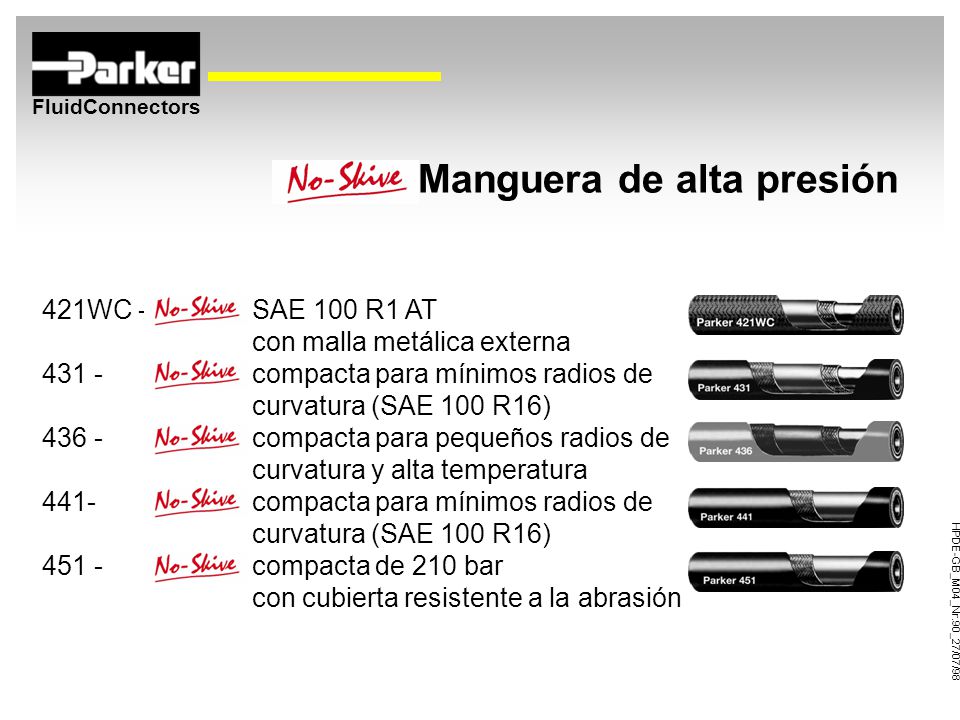

9 Manguera de alta presión
421WC - SAE 100 R1 AT con malla metálica externa 431 - compacta para mínimos radios de curvatura (SAE 100 R16) 436 - compacta para pequeños radios de curvatura y alta temperatura 441- compacta para mínimos radios de curvatura (SAE 100 R16) 451 - compacta de 210 bar con cubierta resistente a la abrasión HPDE-GB_M04_Nr.90_27/07/98

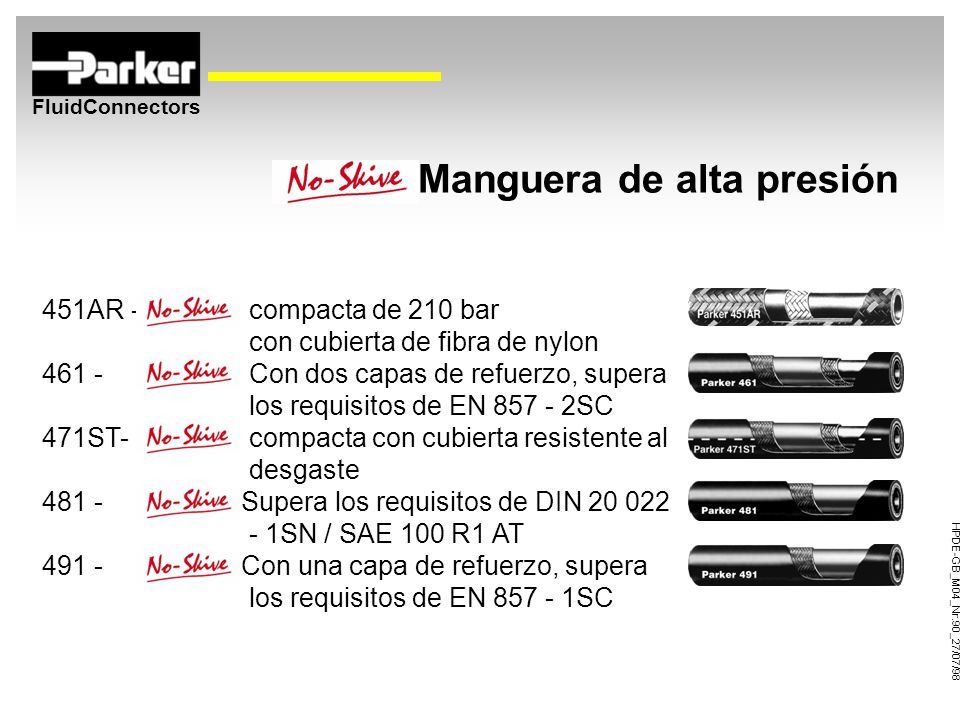

10 Manguera de alta presión
451AR - compacta de 210 bar con cubierta de fibra de nylon Con dos capas de refuerzo, supera los requisitos de EN SC 471ST- compacta con cubierta resistente al desgaste Supera los requisitos de DIN SN / SAE 100 R1 AT Con una capa de refuerzo, supera los requisitos de EN SC HPDE-GB_M04_Nr.90_27/07/98

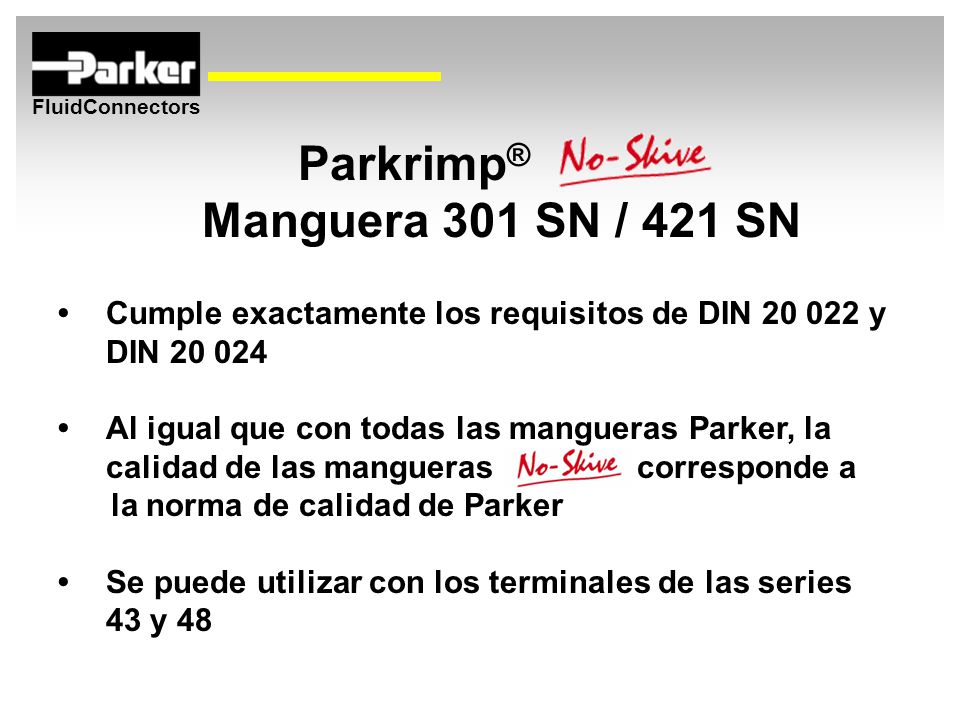

11 Parkrimp® Manguera 301 SN / 421 SN
• Cumple exactamente los requisitos de DIN y DIN • Al igual que con todas las mangueras Parker, la calidad de las mangueras corresponde a la norma de calidad de Parker • Se puede utilizar con los terminales de las series y 48

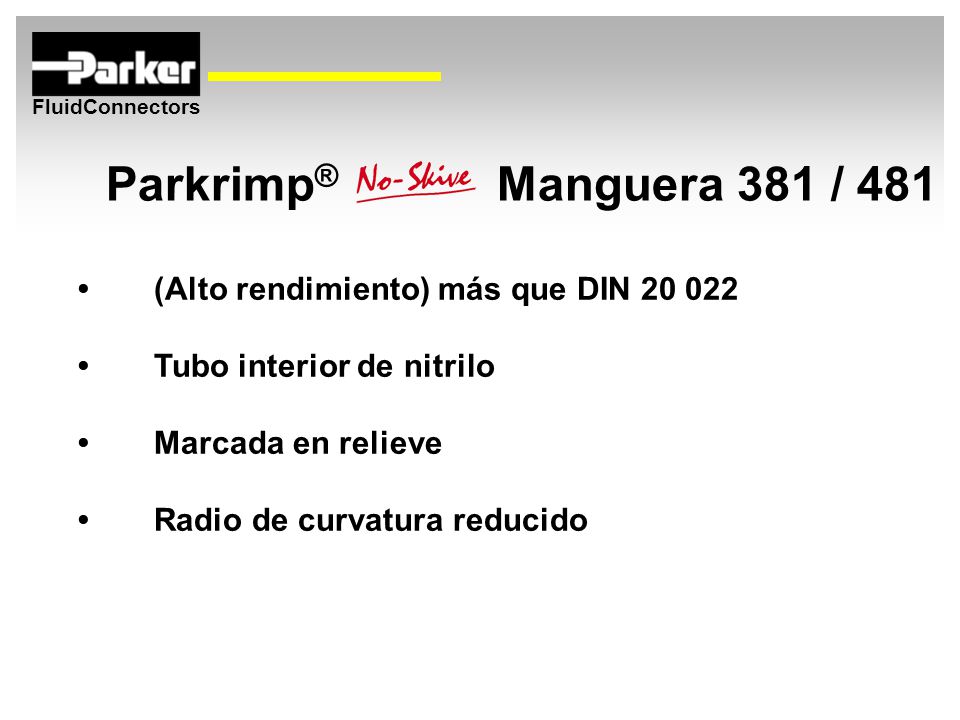

12 Parkrimp® Manguera 381 / 481 • (Alto rendimiento) más que DIN 20 022
• Tubo interior de nitrilo • Marcada en relieve • Radio de curvatura reducido

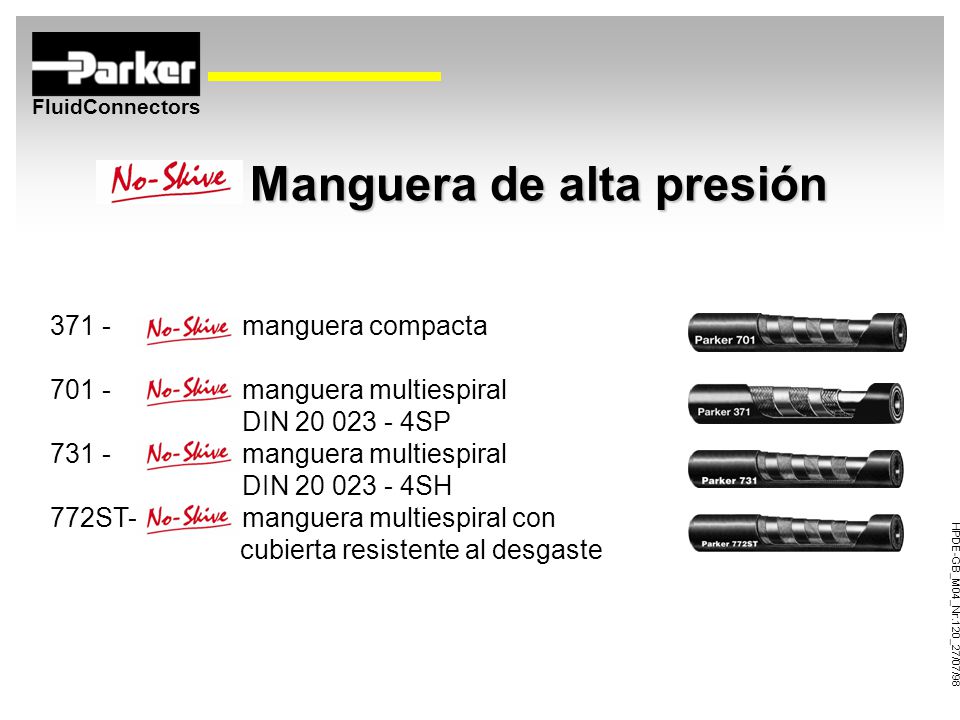

13 Manguera de alta presión
manguera compacta manguera multiespiral DIN SP manguera multiespiral DIN SH 772ST- manguera multiespiral con cubierta resistente al desgaste HPDE-GB_M04_Nr.120_27/07/98

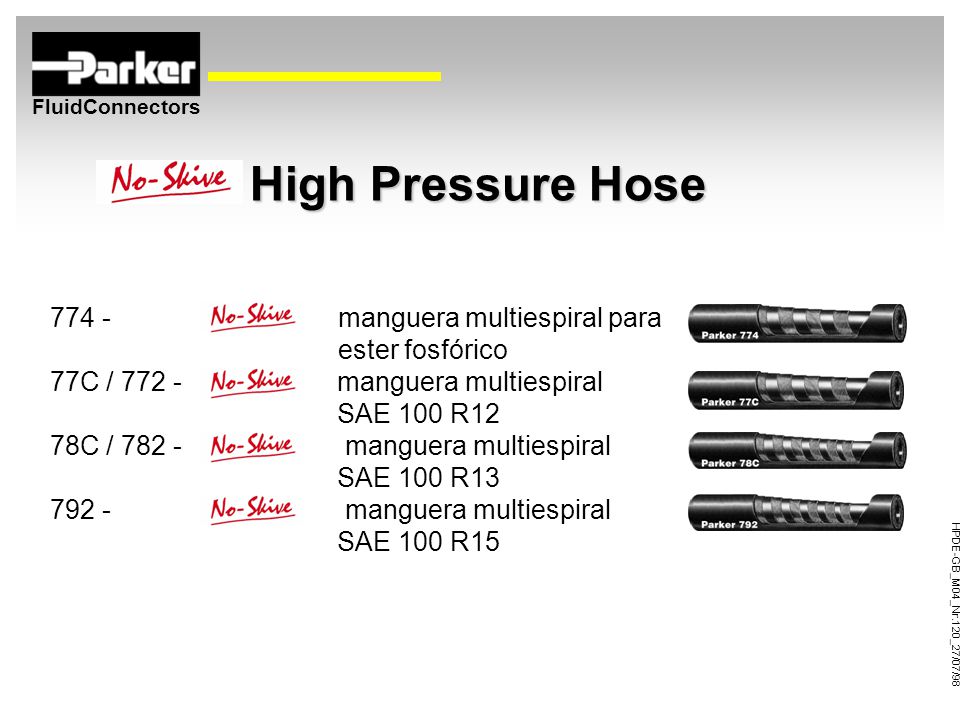

14 High Pressure Hose 774 - manguera multiespiral para ester fosfórico
77C / manguera multiespiral SAE 100 R12 78C / manguera multiespiral SAE 100 R13 manguera multiespiral SAE 100 R15 HPDE-GB_M04_Nr.120_27/07/98

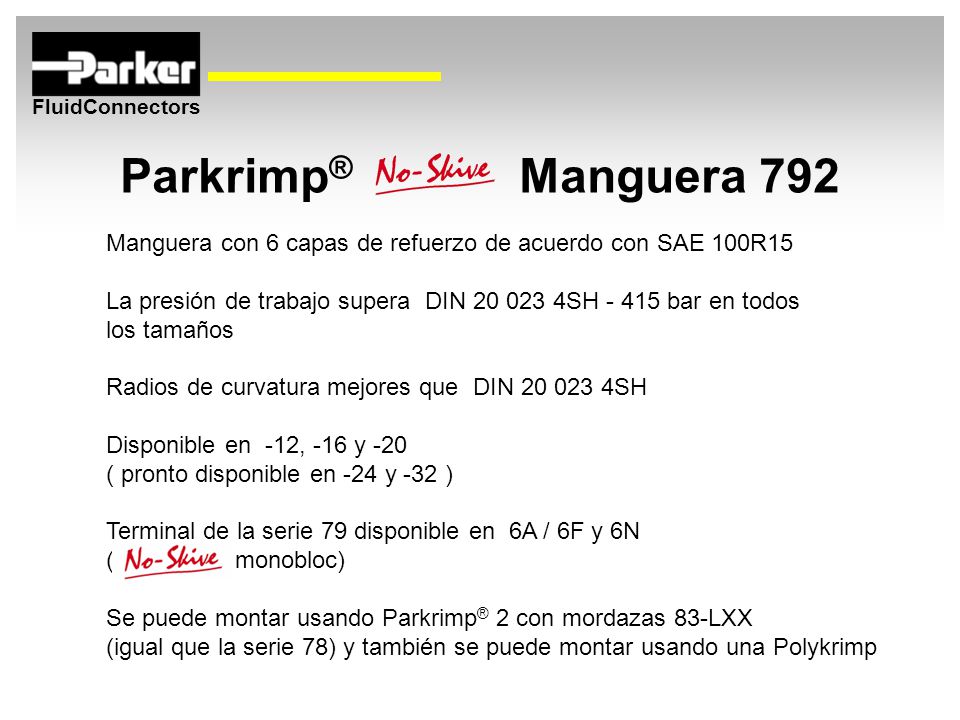

15 Parkrimp® Manguera 792 Manguera con 6 capas de refuerzo de acuerdo con SAE 100R15 La presión de trabajo supera DIN SH bar en todos los tamaños Radios de curvatura mejores que DIN SH Disponible en -12, -16 y -20 ( pronto disponible en -24 y -32 ) Terminal de la serie 79 disponible en 6A / 6F y 6N ( monobloc) Se puede montar usando Parkrimp® 2 con mordazas 83-LXX (igual que la serie 78) y también se puede montar usando una Polykrimp

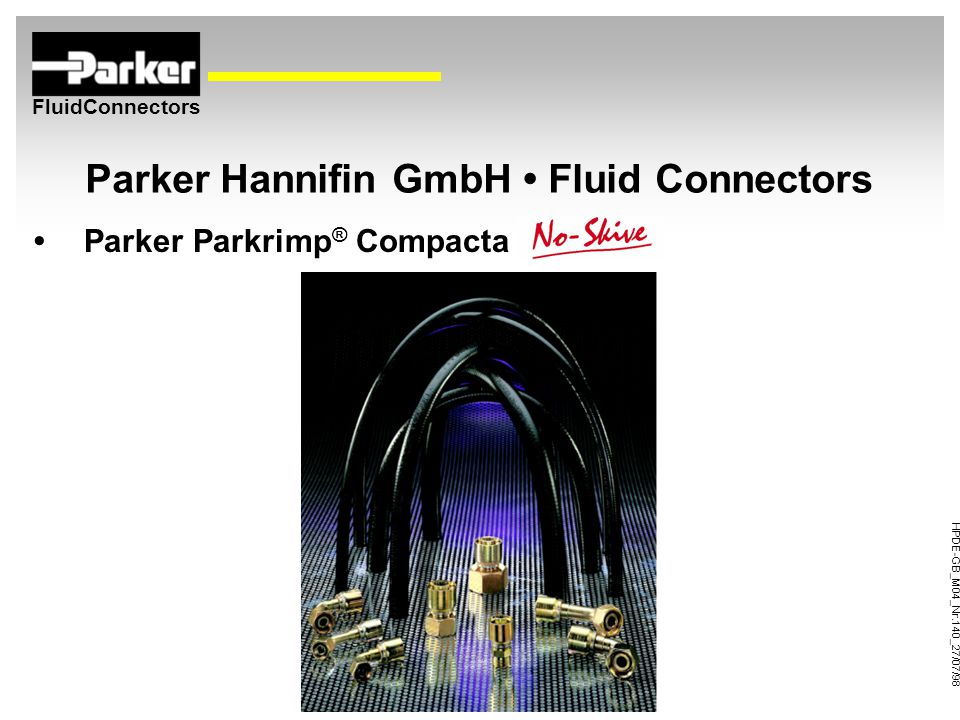

16 Parker Hannifin GmbH • Fluid Connectors
• Parker Parkrimp® Compacta HPDE-GB_M04_Nr.140_27/07/98

17 Lista de referencias de manguera compacta
u Atlas Copco (D) - Máquinas de perforación u Atlas Weyhausen (D) - Excavadoras u Clark (D) - Carretillas Elevadoras u F-Weyhausen (D) - Cargadoras sobre ruedas u Flaco (D) - Máquinas de Lubricacion u Jonsered Forest (D) - Maquinaria forestal u Kubota (D) Excavadoras pequeñas u Klemm (D) Máquinas de perforación

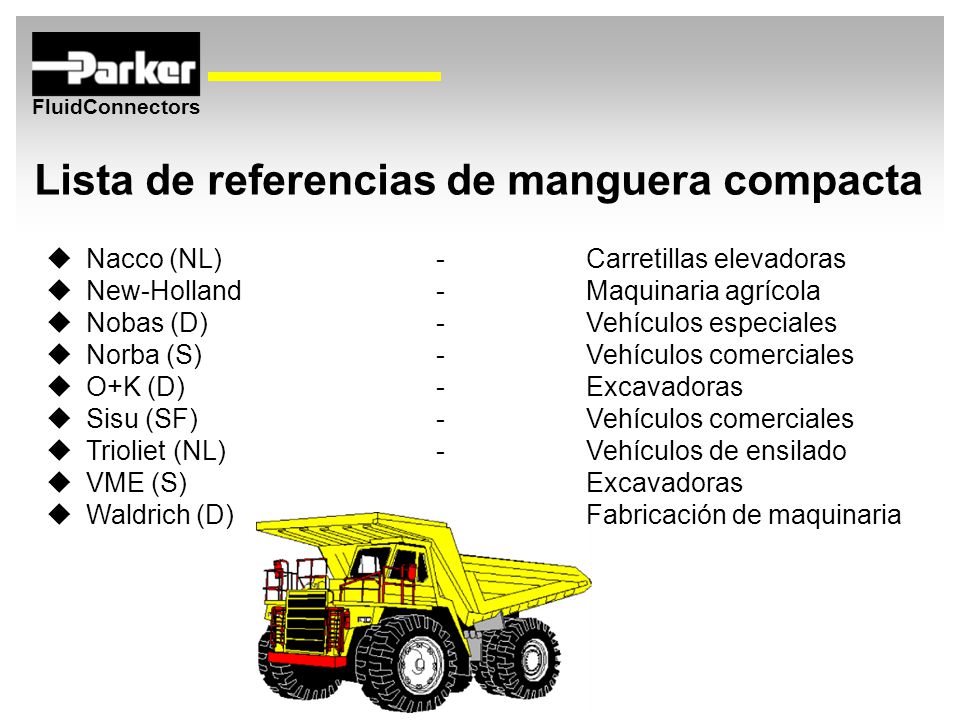

18 Lista de referencias de manguera compacta
u Nacco (NL) - Carretillas elevadoras u New-Holland - Maquinaria agrícola u Nobas (D) - Vehículos especiales u Norba (S) - Vehículos comerciales u O+K (D) - Excavadoras u Sisu (SF) - Vehículos comerciales u Trioliet (NL) - Vehículos de ensilado u VME (S) Excavadoras u Waldrich (D) Fabricación de maquinaria

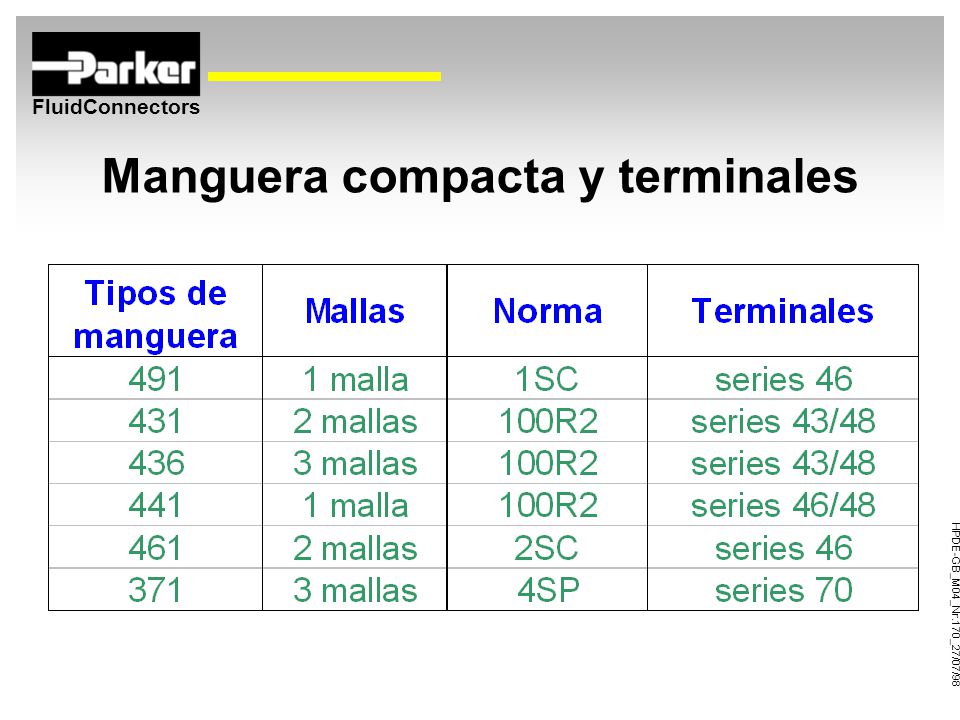

19 Manguera compacta y terminales
HPDE-GB_M04_Nr.170_27/07/98

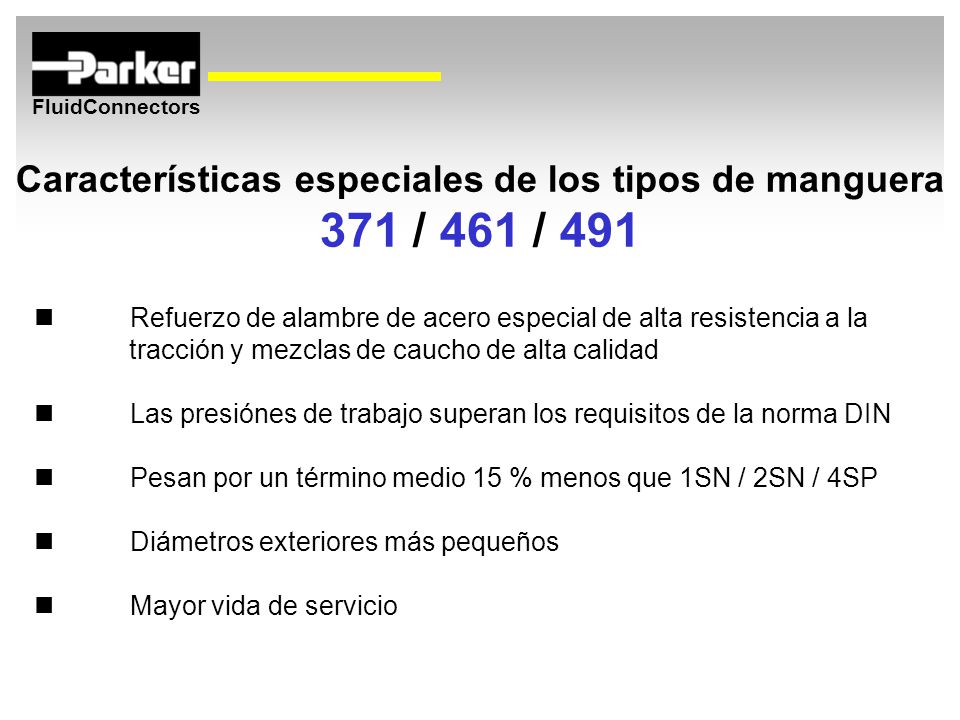

20 Características especiales de los tipos de manguera
371 / 461 / 491 n Refuerzo de alambre de acero especial de alta resistencia a la tracción y mezclas de caucho de alta calidad n Las presiónes de trabajo superan los requisitos de la norma DIN n Pesan por un término medio 15 % menos que 1SN / 2SN / 4SP n Diámetros exteriores más pequeños n Mayor vida de servicio

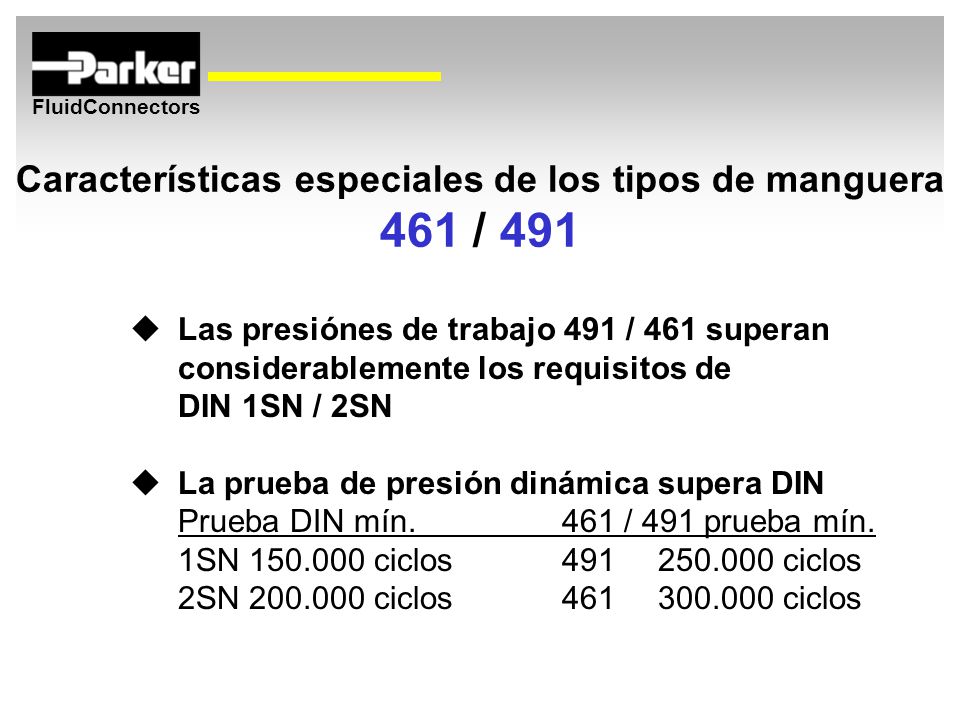

21 Características especiales de los tipos de manguera
461 / 491 u Las presiónes de trabajo 491 / 461 superan considerablemente los requisitos de DIN 1SN / 2SN u La prueba de presión dinámica supera DIN Prueba DIN mín / 491 prueba mín. 1SN ciclos ciclos 2SN ciclos ciclos

22 Característica especial de las mangueras
461 / 491 u Cambio de longitud a la presión de trabajo +1% / - 2% (DIN +2% / -4%) - x% +- 0% + x% HPDE-GB_M04_Nr.200_27/07/98

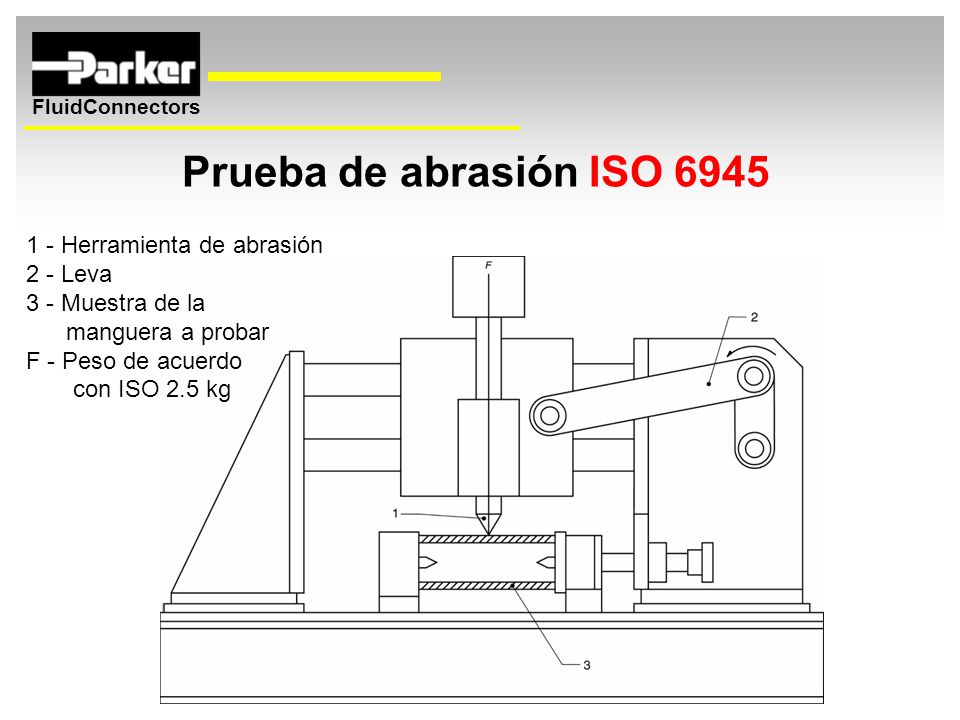

23 Prueba de abrasión ISO 6945 1 - Herramienta de abrasión 2 - Leva
3 - Muestra de la manguera a probar F - Peso de acuerdo con ISO 2.5 kg

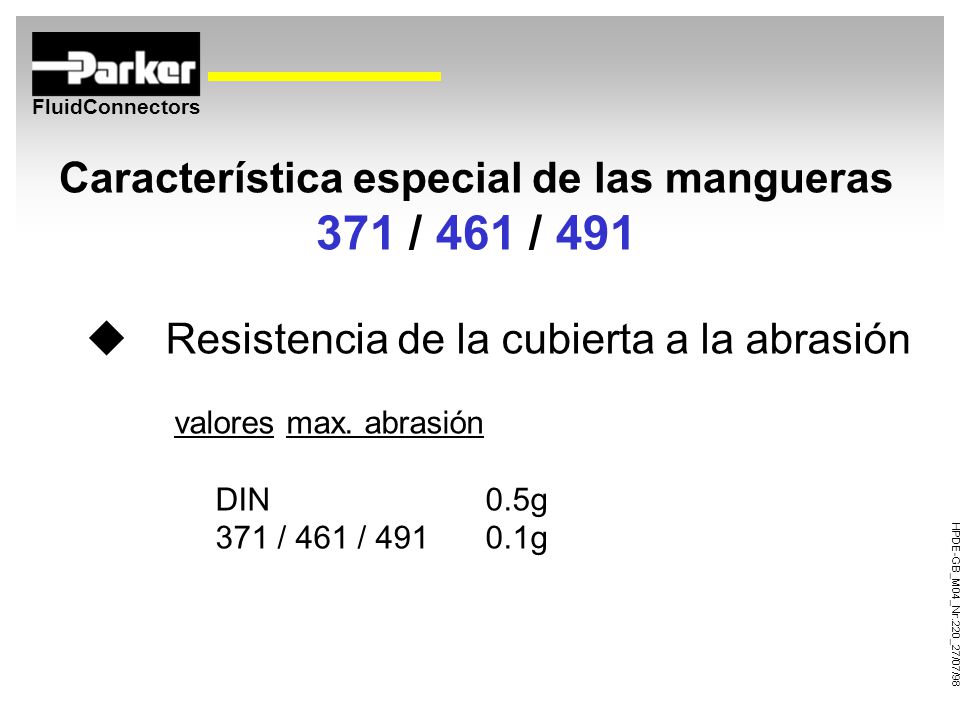

24 Característica especial de las mangueras 371 / 461 / 491
u Resistencia de la cubierta a la abrasión valores max. abrasión DIN 0.5g 371 / 461 / g HPDE-GB_M04_Nr.220_27/07/98

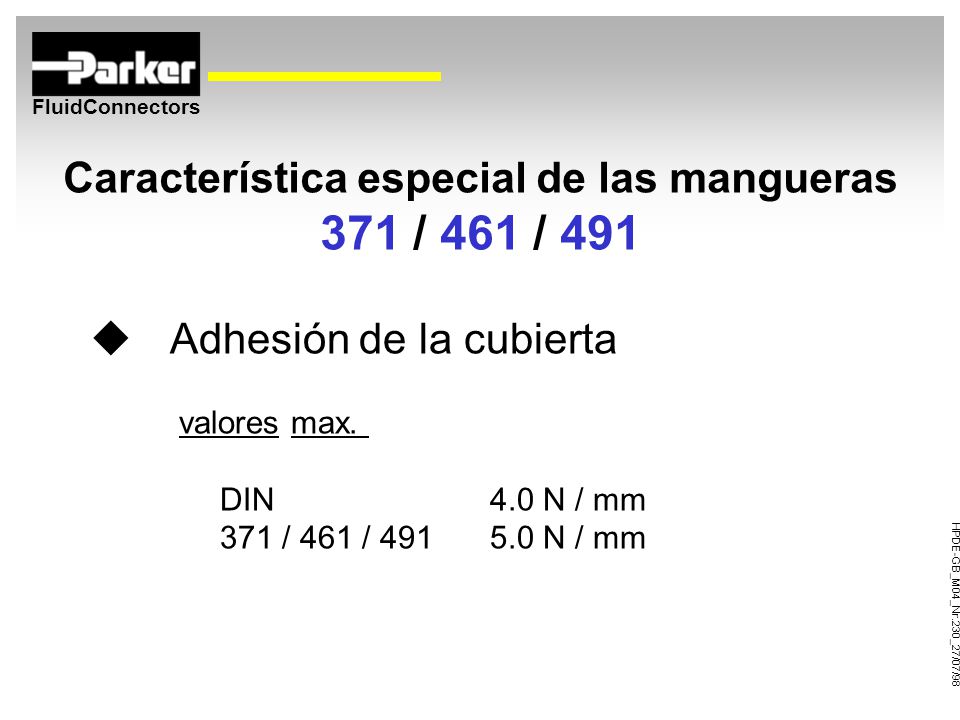

25 Característica especial de las mangueras 371 / 461 / 491
u Adhesión de la cubierta valores max. DIN 4.0 N / mm 371 / 461 / N / mm HPDE-GB_M04_Nr.230_27/07/98

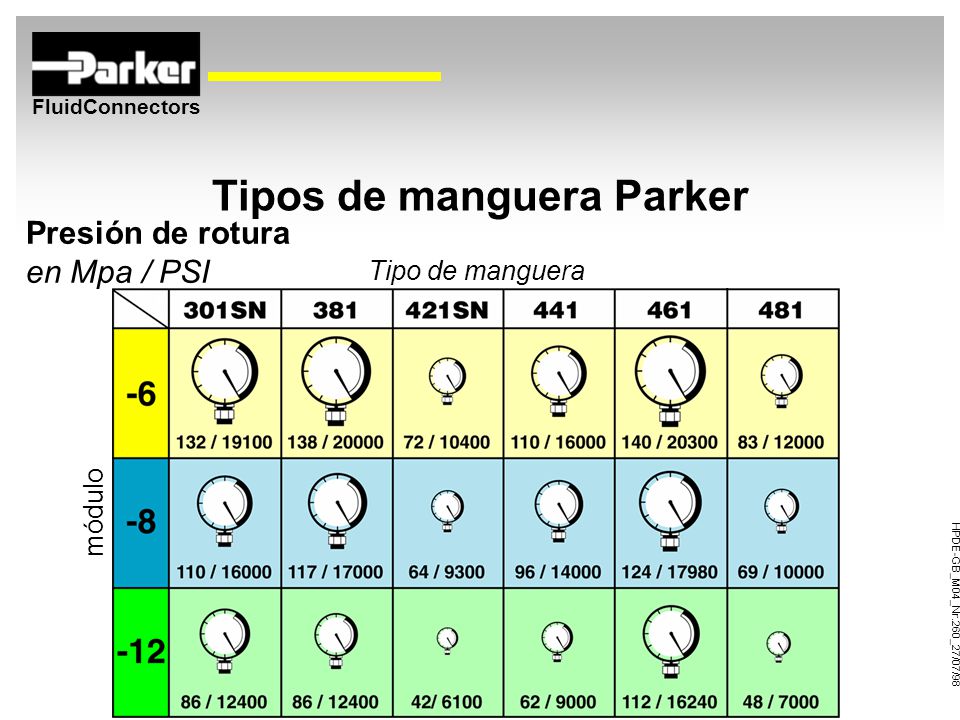

26 Tipos de manguera Parker
Presión de rotura en Mpa / PSI Tipo de manguera módulo HPDE-GB_M04_Nr.260_27/07/98

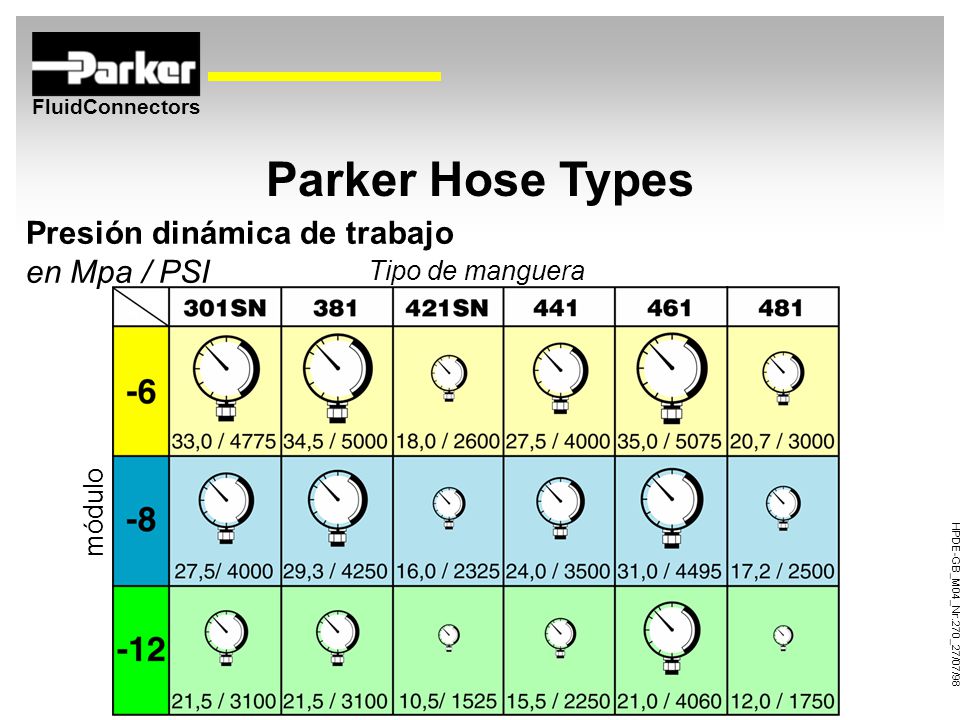

27 Parker Hose Types Presión dinámica de trabajo en Mpa / PSI
Tipo de manguera módulo HPDE-GB_M04_Nr.270_27/07/98

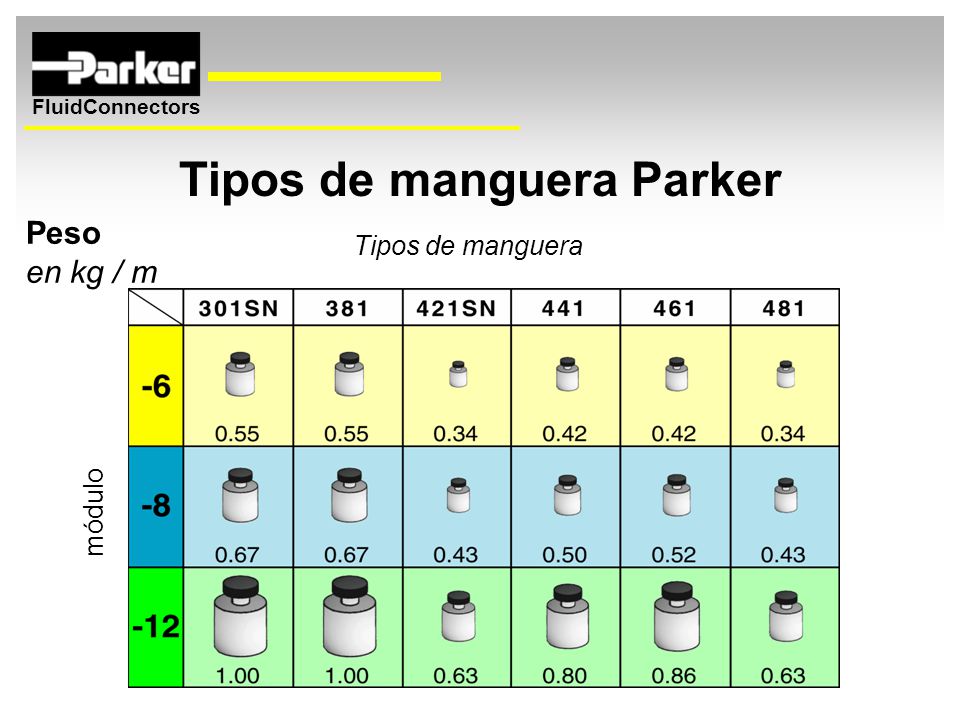

28 Tipos de manguera Parker
Peso en kg / m Tipos de manguera módulo

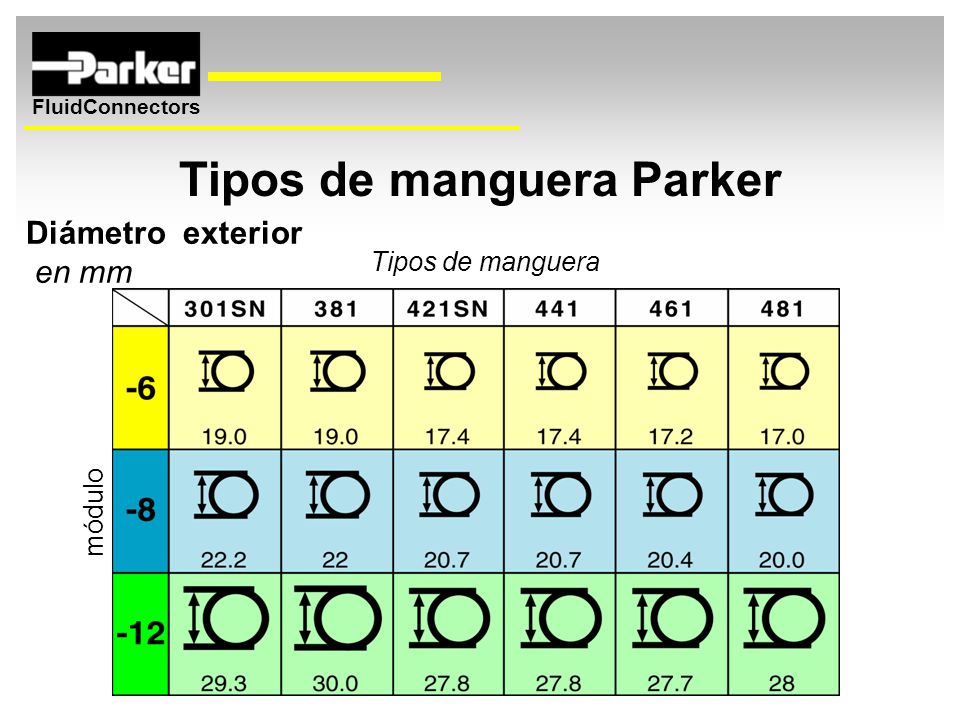

29 Tipos de manguera Parker
Diámetro exterior en mm Tipos de manguera módulo

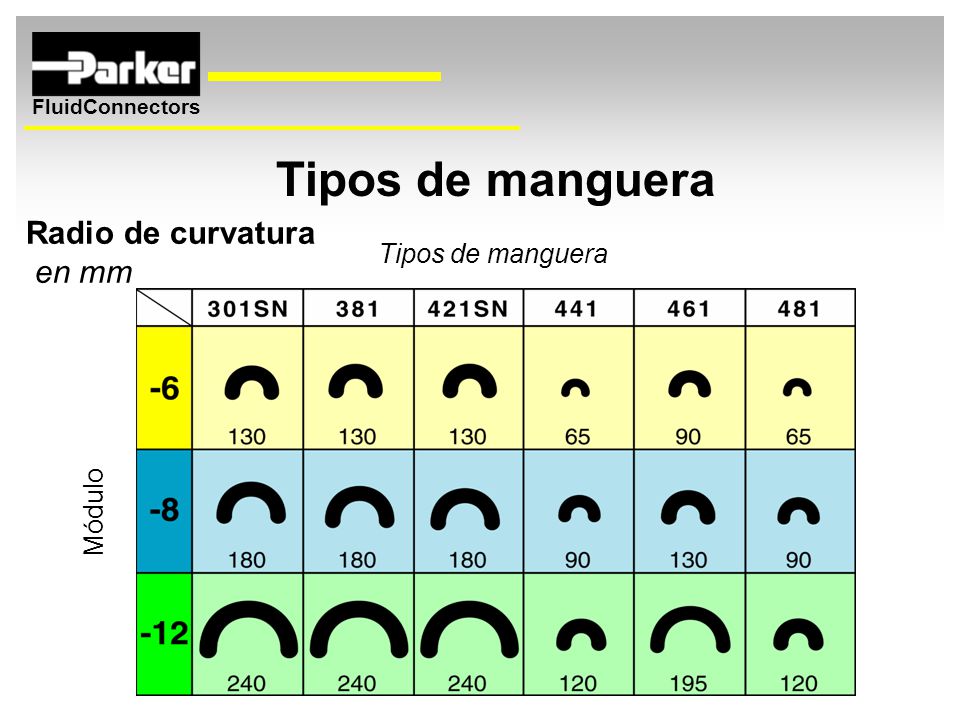

30 Tipos de manguera Radio de curvatura en mm Tipos de manguera Módulo

31 Clientes objetivo de manguera compacta
HPDE-GB_M04_Nr.310_27/07/98

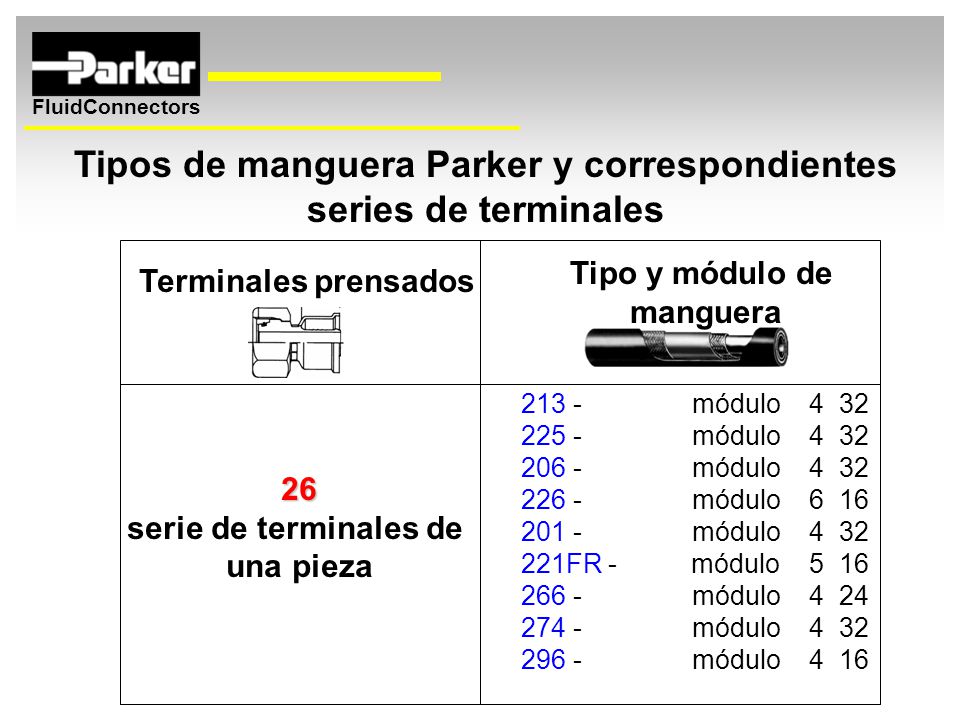

32 Tipos de manguera Parker y correspondientes
series de terminales Tipo y módulo de manguera Terminales prensados módulo módulo módulo 4 32 módulo módulo 221FR módulo módulo módulo módulo 26 serie de terminales de una pieza

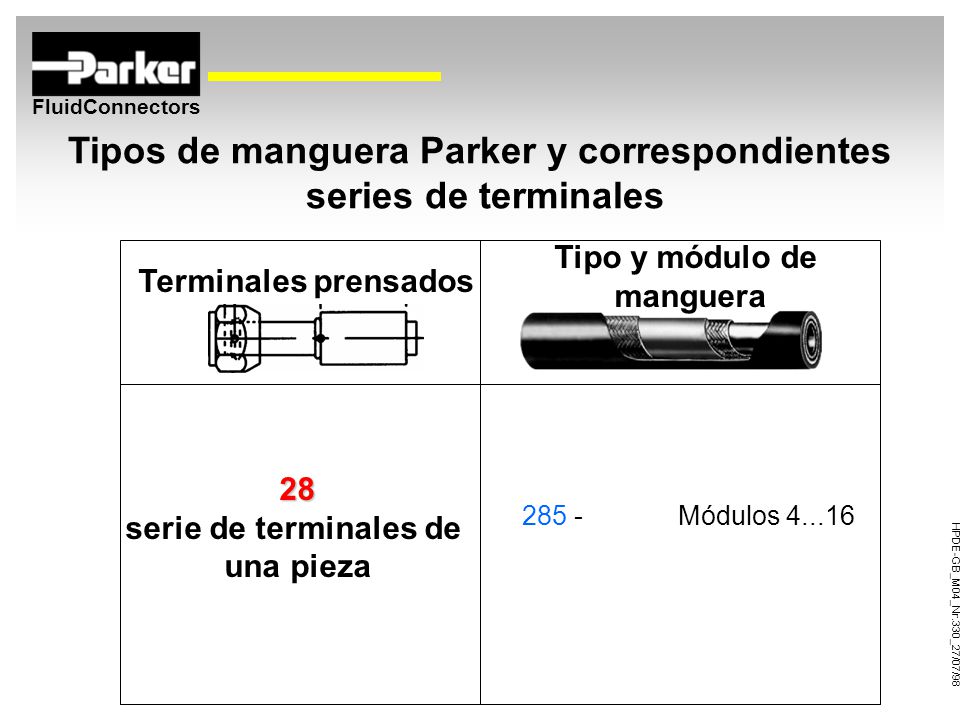

33 Tipos de manguera Parker y correspondientes
series de terminales Tipo y módulo de manguera Terminales prensados 28 serie de terminales de una pieza Módulos HPDE-GB_M04_Nr.330_27/07/98

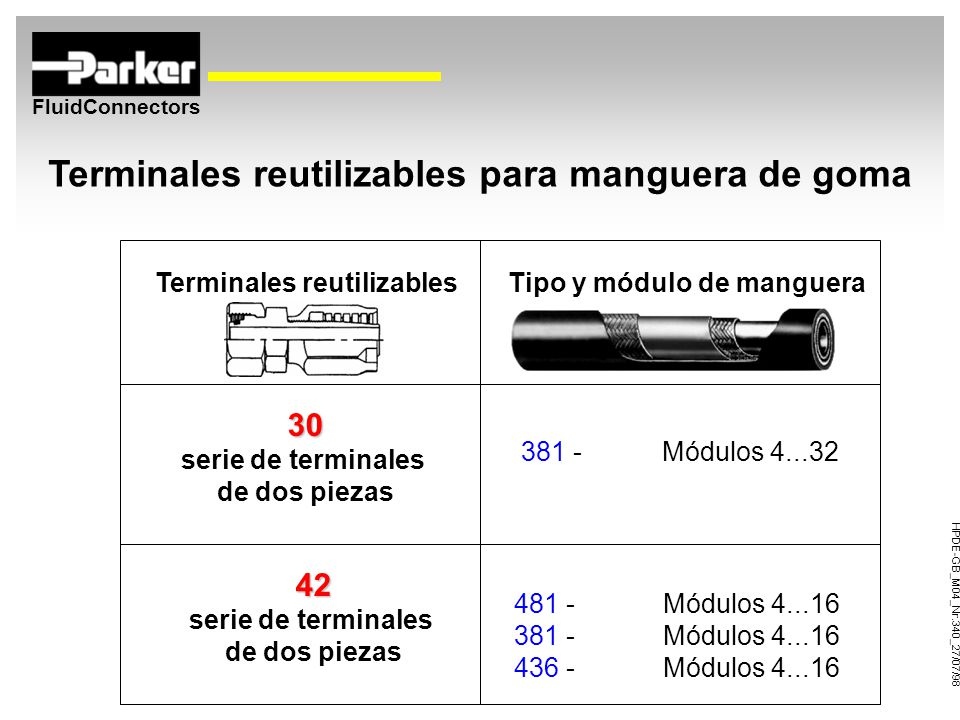

34 Terminales reutilizables para manguera de goma
Tipo y módulo de manguera 30 serie de terminales de dos piezas Módulos 42 serie de terminales de dos piezas Módulos Módulos Módulos HPDE-GB_M04_Nr.340_27/07/98

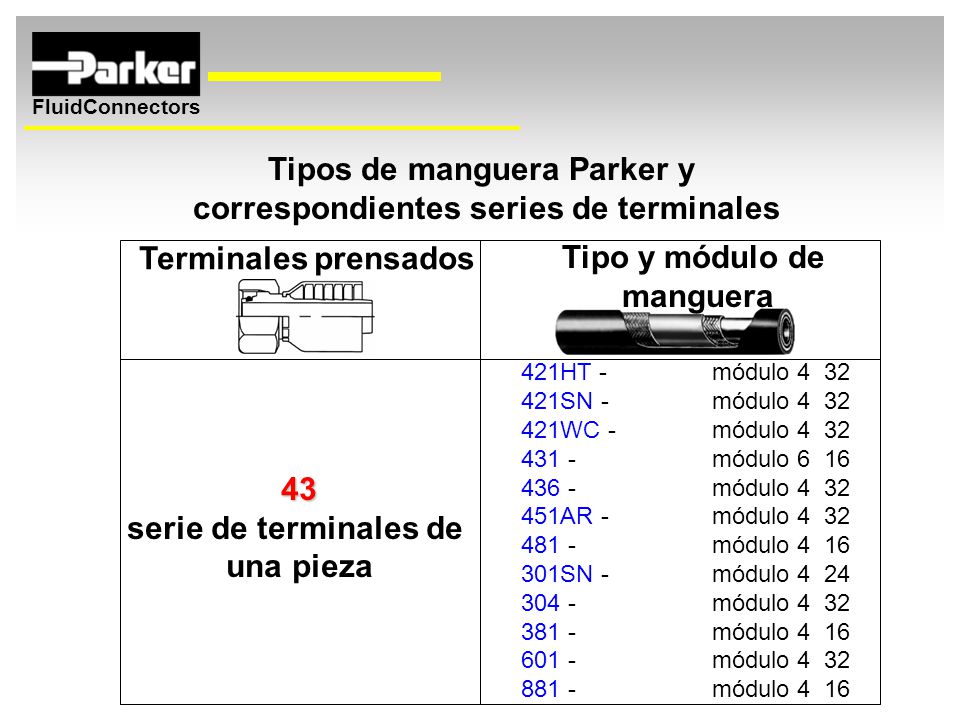

35 Tipos de manguera Parker y correspondientes series de terminales
Terminales prensados Tipo y módulo de manguera 421HT - módulo 4 32 421SN - módulo 4 32 421WC - módulo 4 32 431 - módulo 6 16 436 - módulo 4 32 451AR - módulo 4 32 481 - módulo 4 16 301SN - módulo 4 24 304 - módulo 4 32 381 - módulo 4 16 601 - módulo 4 32 881 - módulo 4 16 43 serie de terminales de una pieza

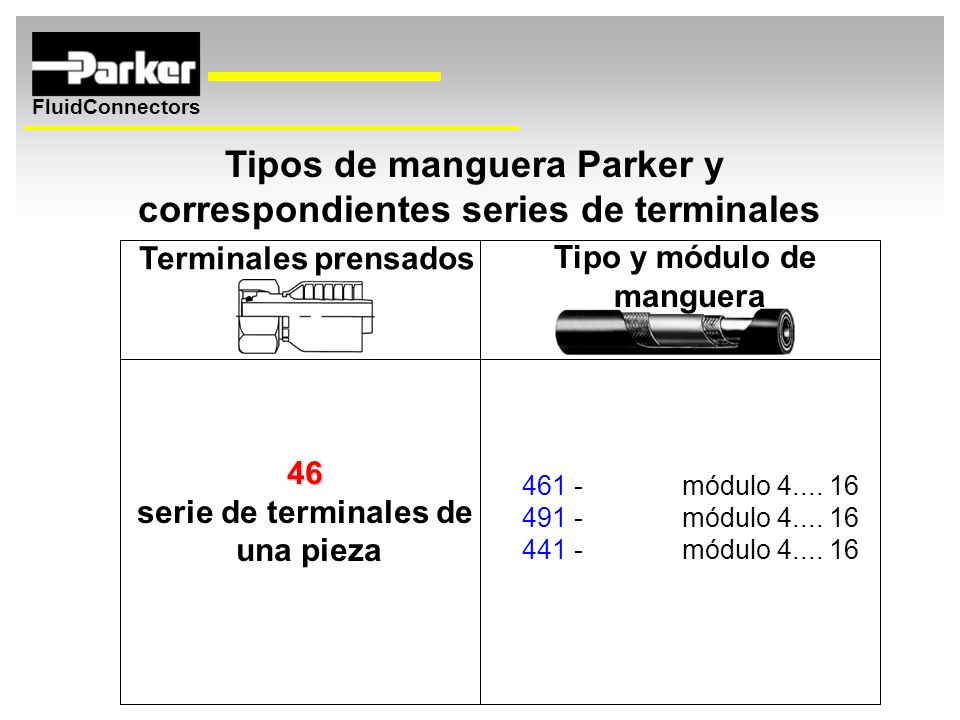

36 Tipos de manguera Parker y correspondientes series de terminales
Terminales prensados Tipo y módulo de manguera 46 serie de terminales de una pieza 461 - módulo 491 - módulo 441 - módulo

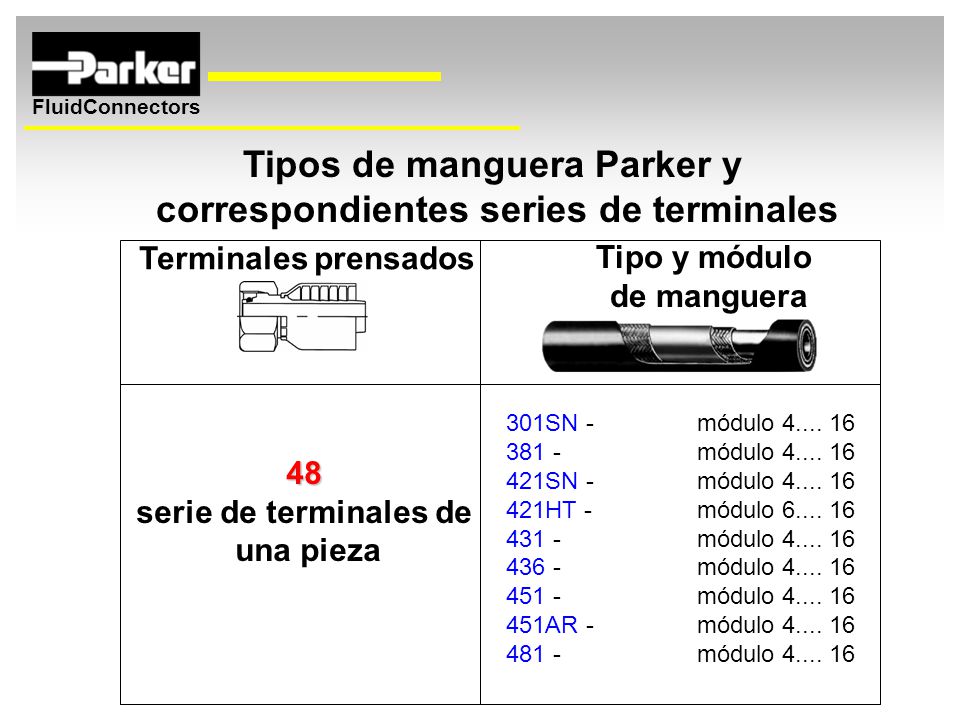

37 Tipos de manguera Parker y correspondientes series de terminales
Terminales prensados Tipo y módulo de manguera 301SN - módulo 381 - módulo 421SN - módulo 421HT - módulo 431 - módulo 436 - módulo 451 - módulo 451AR - módulo 481 - módulo 48 serie de terminales de una pieza

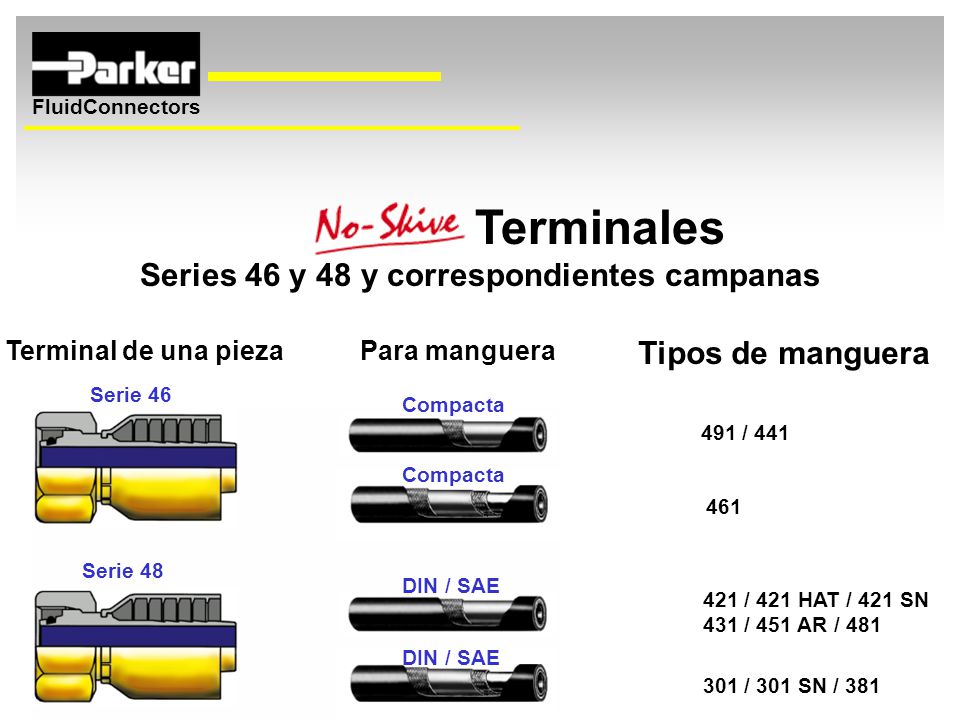

38 Series 46 y 48 y correspondientes campanas
Terminales Series 46 y 48 y correspondientes campanas Terminal de una pieza Para manguera Tipos de manguera Serie 46 Compacta 491 / 441 Compacta 461 Serie 48 DIN / SAE 421 / 421 HAT / 421 SN 431 / 451 AR / 481 DIN / SAE 301 / 301 SN / 381

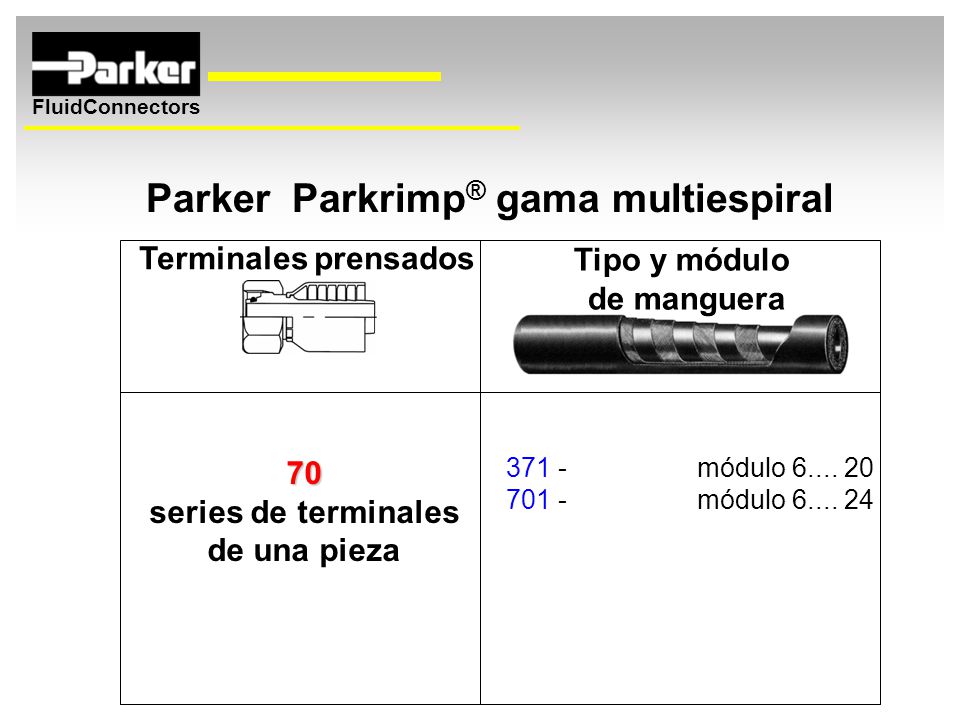

39 Parker Parkrimp® gama multiespiral
Terminales prensados Tipo y módulo de manguera 70 series de terminales de una pieza 371 - módulo 701 - módulo

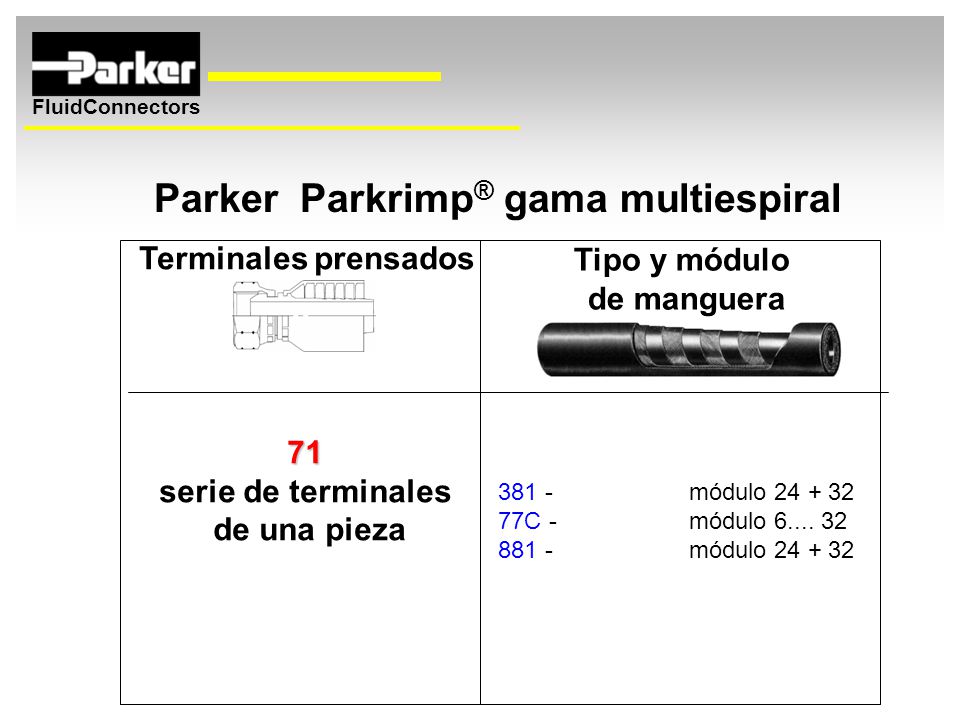

40 Parker Parkrimp® gama multiespiral
Terminales prensados Tipo y módulo de manguera 71 serie de terminales de una pieza 381 - módulo 77C - módulo 881 - módulo

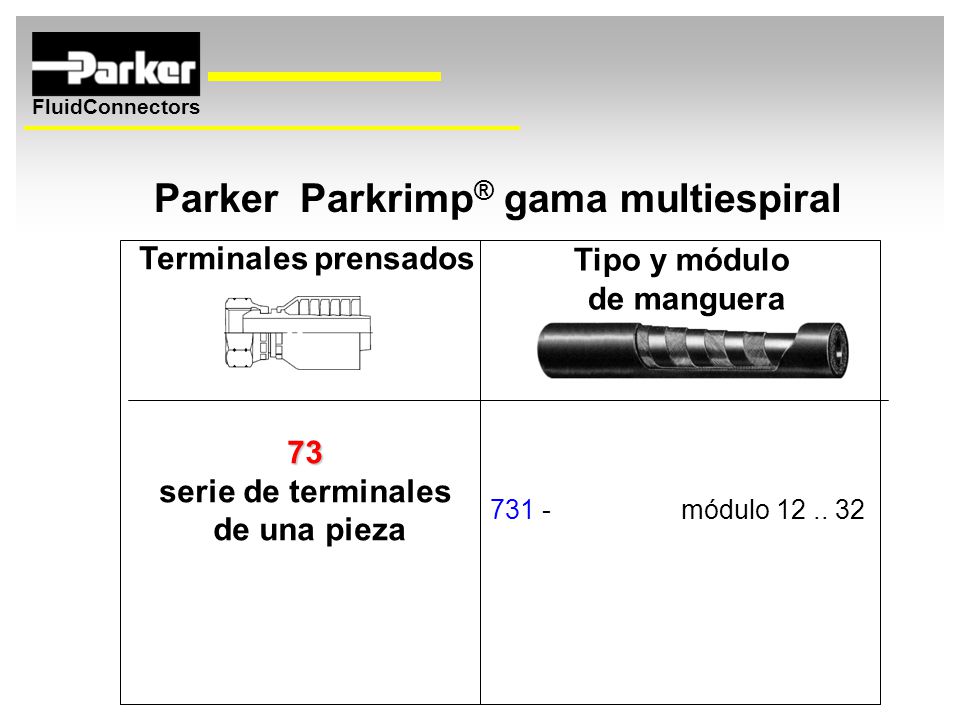

41 Parker Parkrimp® gama multiespiral
Terminales prensados Tipo y módulo de manguera 73 serie de terminales de una pieza 731 - módulo

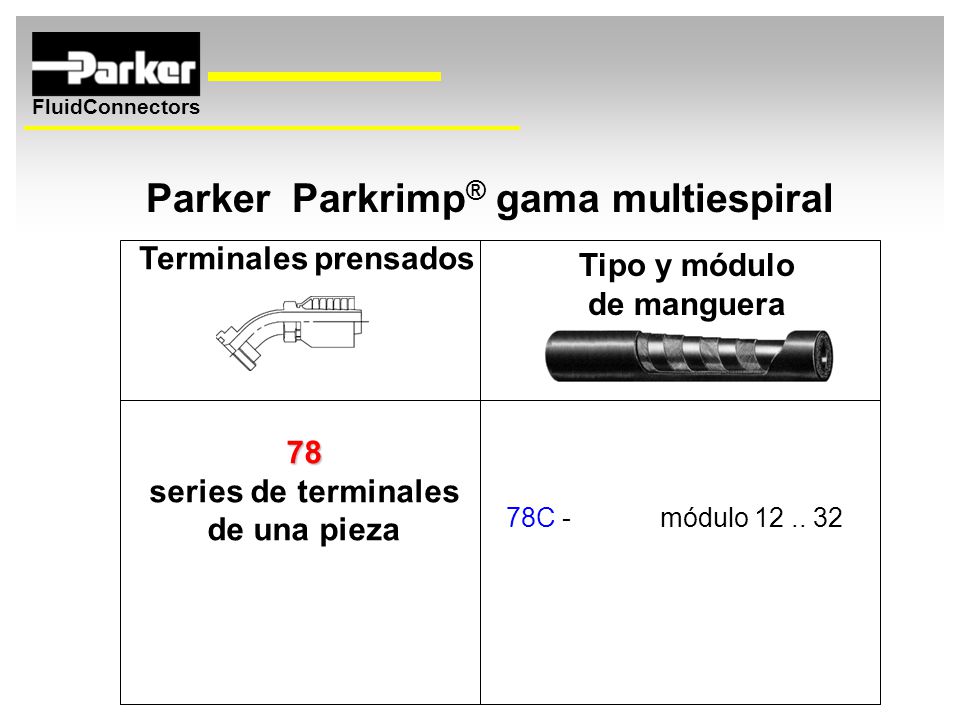

42 Parker Parkrimp® gama multiespiral
Terminales prensados Tipo y módulo de manguera 78 series de terminales de una pieza 78C módulo

43 Terminales prensados Tipo y módulo de manguera 79 serie de terminales
Parker Parkrimp® gama multiespiral Terminales prensados Tipo y módulo de manguera 79 serie de terminales de una pieza módulo

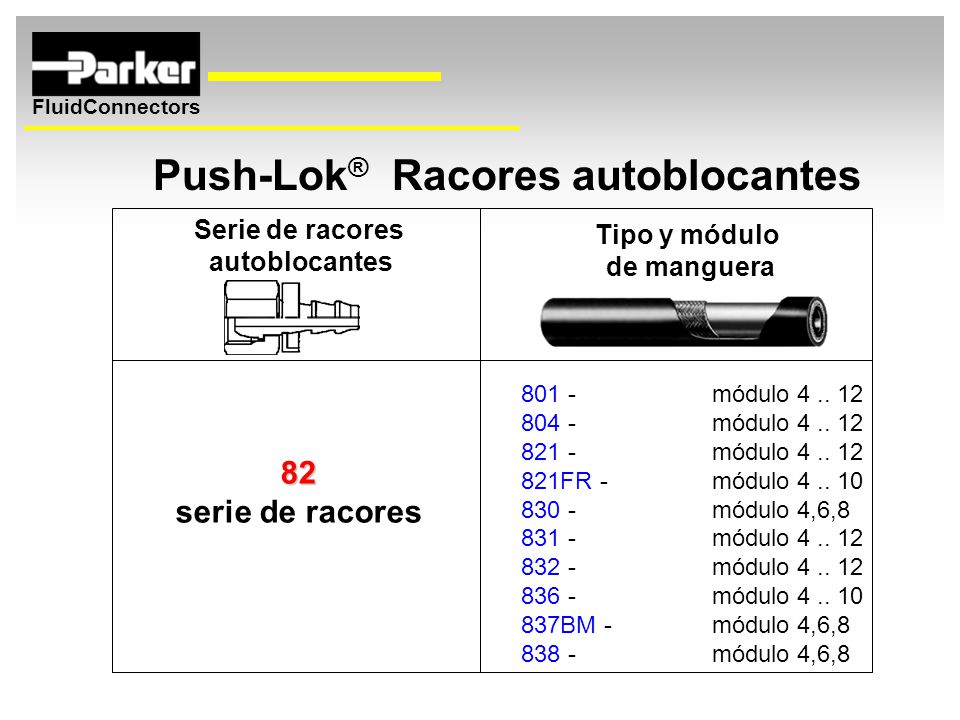

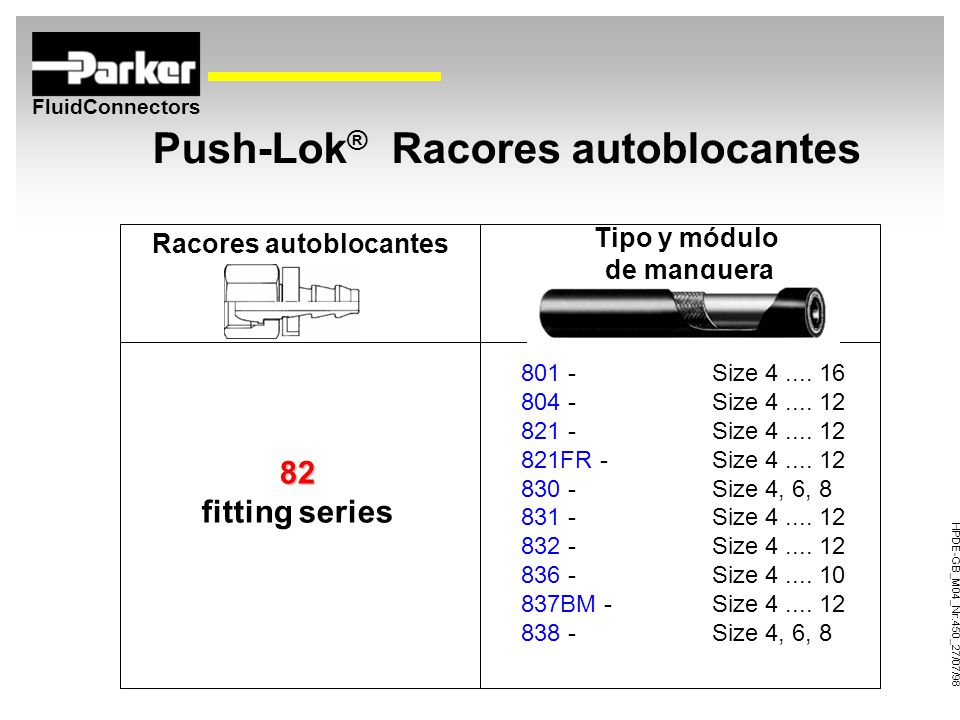

44 Push-Lok® Racores autoblocantes Racores autoblocantes
Tipo y módulo de manguera 801 - Size 804 - Size 821 - Size 821FR - Size 830 - Size 4, 6, 8 831 - Size 832 - Size 836 - Size 837BM - Size 838 - Size 4, 6, 8 82 fitting series HPDE-GB_M04_Nr.450_27/07/98

45 Push-Lok® Racores autoblocantes
Serie de racores autoblocantes Tipo y módulo de manguera 801 - módulo 804 - módulo 821 - módulo 821FR - módulo 830 - módulo 4,6,8 831 - módulo 832 - módulo 836 - módulo 837BM - módulo 4,6,8 838 - módulo 4,6,8 82 serie de racores
