I.- OBJETIVO:  Realizar la preparación de la pasta cerámica (Barbotina) a una consistencia adecuada para el colaje.  Preparar los moldes de yeso.  Producir.

Presentación del tema: "I.- OBJETIVO:  Realizar la preparación de la pasta cerámica (Barbotina) a una consistencia adecuada para el colaje.  Preparar los moldes de yeso.  Producir."— Transcripción de la presentación:

1 I.- OBJETIVO:  Realizar la preparación de la pasta cerámica (Barbotina) a una consistencia adecuada para el colaje.  Preparar los moldes de yeso.  Producir un artículo cerámico desarrollando el proceso colaje de Barbotina.  Conocer el procedimiento de molde, secado, cocción y pintado de la figura obtenida. PREPARACION Y COLAJE DE BARBOTINA

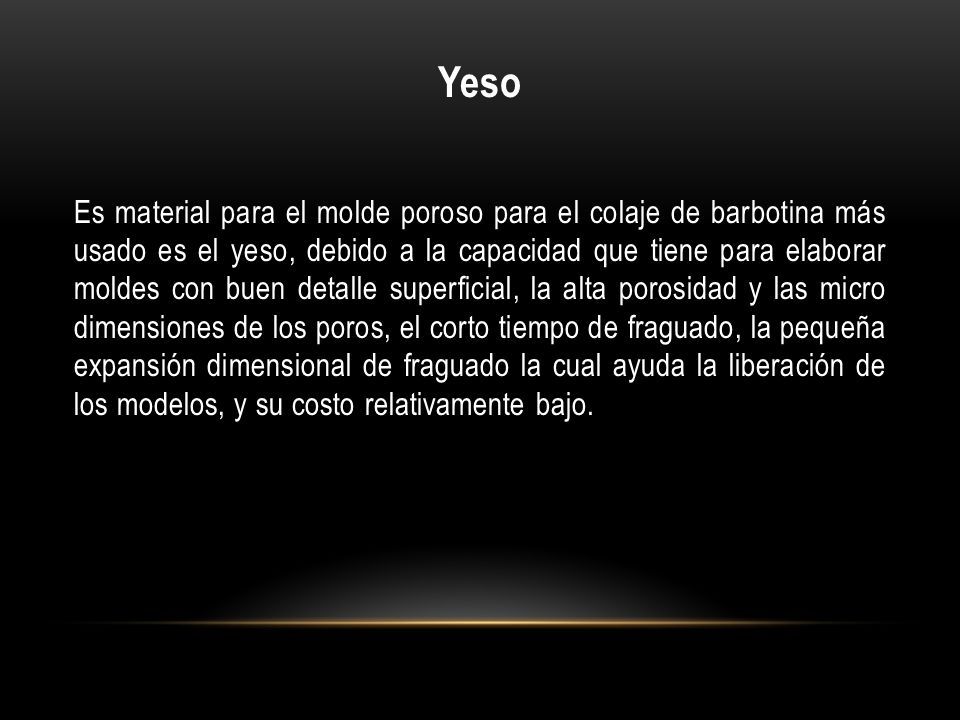

2 Yeso Es material para el molde poroso para el colaje de barbotina más usado es el yeso, debido a la capacidad que tiene para elaborar moldes con buen detalle superficial, la alta porosidad y las micro dimensiones de los poros, el corto tiempo de fraguado, la pequeña expansión dimensional de fraguado la cual ayuda la liberación de los modelos, y su costo relativamente bajo.

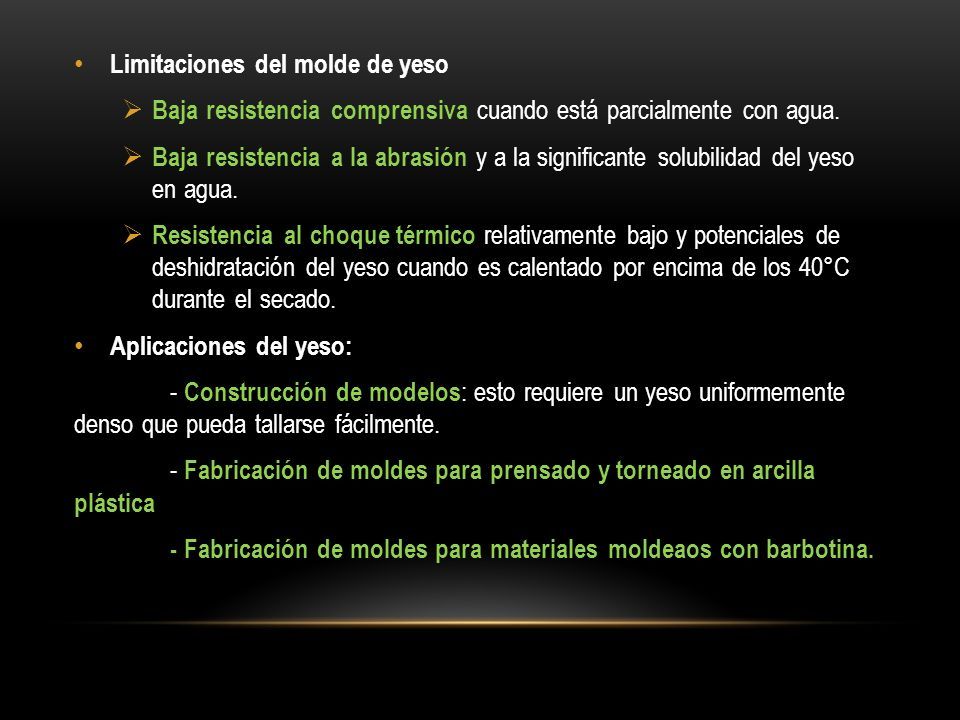

3 Limitaciones del molde de yeso  Baja resistencia comprensiva cuando está parcialmente con agua.  Baja resistencia a la abrasión y a la significante solubilidad del yeso en agua.  Resistencia al choque térmico relativamente bajo y potenciales de deshidratación del yeso cuando es calentado por encima de los 40°C durante el secado. Aplicaciones del yeso: - Construcción de modelos : esto requiere un yeso uniformemente denso que pueda tallarse fácilmente. - Fabricación de moldes para prensado y torneado en arcilla plástica - Fabricación de moldes para materiales moldeaos con barbotina.

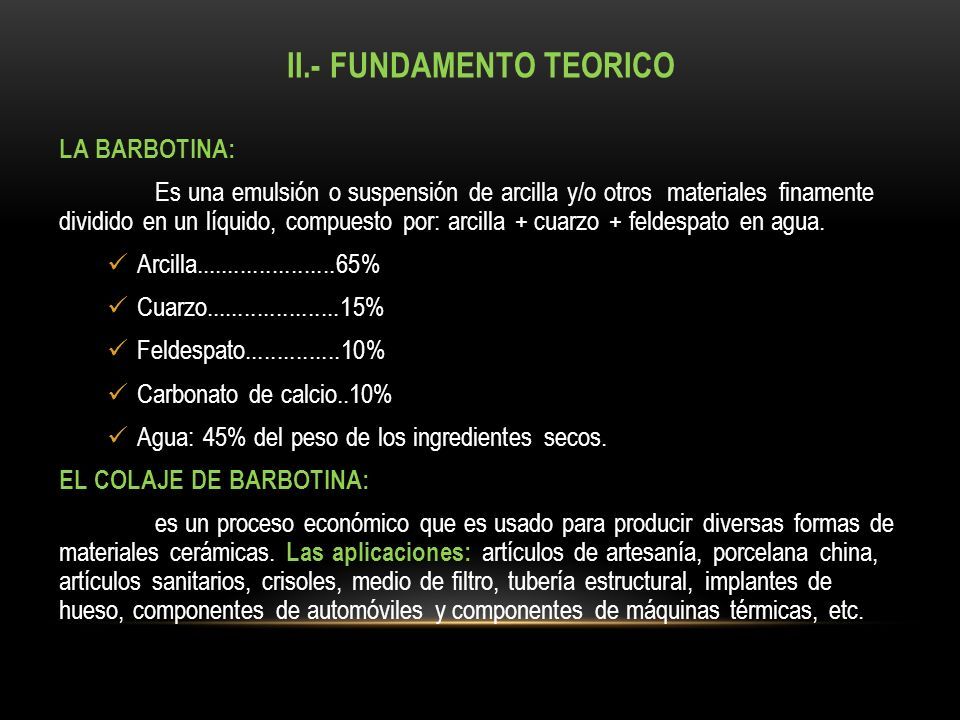

4 II.- FUNDAMENTO TEORICO LA BARBOTINA: Es una emulsión o suspensión de arcilla y/o otros materiales finamente dividido en un líquido, compuesto por: arcilla + cuarzo + feldespato en agua. Arcilla......................65% Cuarzo.....................15% Feldespato...............10% Carbonato de calcio..10% Agua: 45% del peso de los ingredientes secos. EL COLAJE DE BARBOTINA: es un proceso económico que es usado para producir diversas formas de materiales cerámicas. Las aplicaciones: artículos de artesanía, porcelana china, artículos sanitarios, crisoles, medio de filtro, tubería estructural, implantes de hueso, componentes de automóviles y componentes de máquinas térmicas, etc.

5 Otra fórmula más sencilla que la anterior: Arcilla.........................70,0% Cuarzo.........................18% Carbonato de calcio.....12% Las proporciones de agua y defloculantes (aditivo que causa una dispersión mas estabilizada y evita que se aglomeren las partículas –silicatos o carbonatos usados en la ceramica) similares a la anterior.

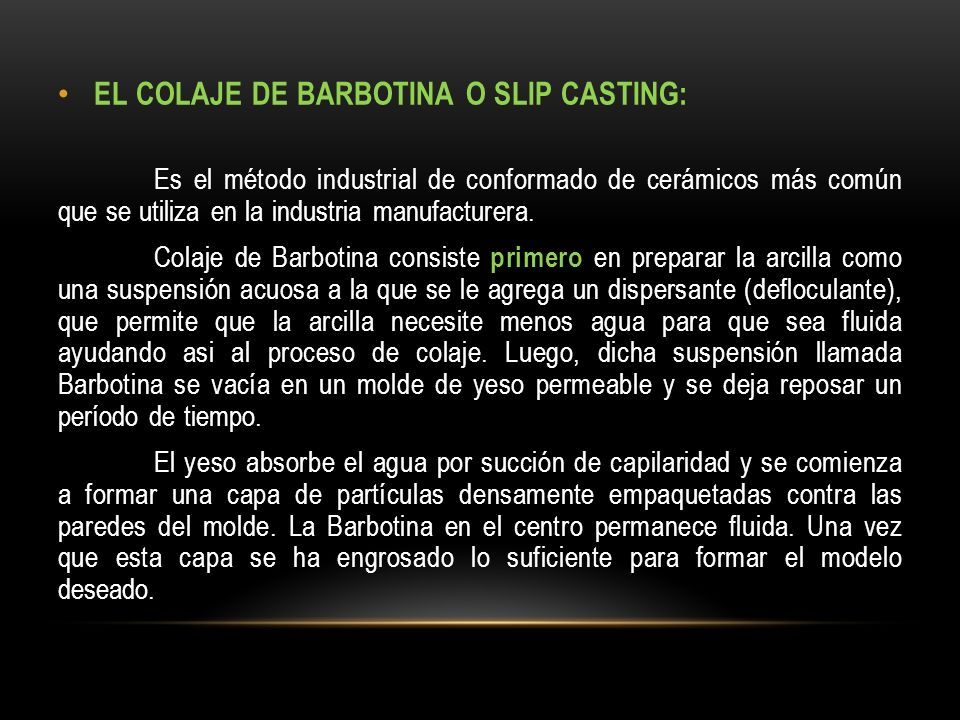

6 EL COLAJE DE BARBOTINA O SLIP CASTING: Es el método industrial de conformado de cerámicos más común que se utiliza en la industria manufacturera. Colaje de Barbotina consiste primero en preparar la arcilla como una suspensión acuosa a la que se le agrega un dispersante (defloculante), que permite que la arcilla necesite menos agua para que sea fluida ayudando asi al proceso de colaje. Luego, dicha suspensión llamada Barbotina se vacía en un molde de yeso permeable y se deja reposar un período de tiempo. El yeso absorbe el agua por succión de capilaridad y se comienza a formar una capa de partículas densamente empaquetadas contra las paredes del molde. La Barbotina en el centro permanece fluida. Una vez que esta capa se ha engrosado lo suficiente para formar el modelo deseado.

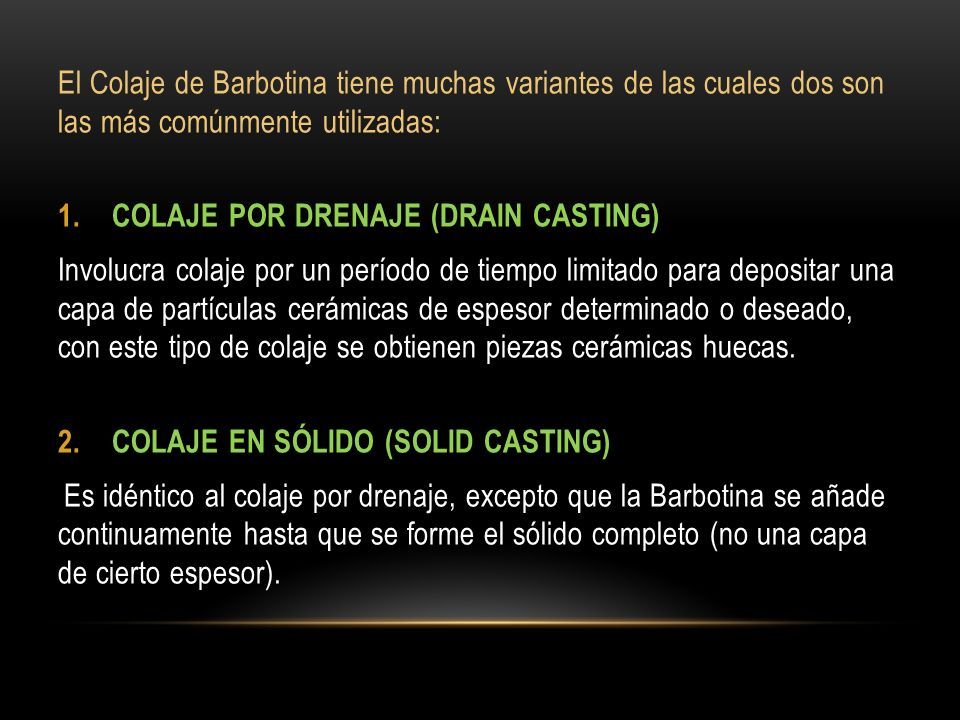

7 El Colaje de Barbotina tiene muchas variantes de las cuales dos son las más comúnmente utilizadas: 1.COLAJE POR DRENAJE (DRAIN CASTING) Involucra colaje por un período de tiempo limitado para depositar una capa de partículas cerámicas de espesor determinado o deseado, con este tipo de colaje se obtienen piezas cerámicas huecas. 2.COLAJE EN SÓLIDO (SOLID CASTING) Es idéntico al colaje por drenaje, excepto que la Barbotina se añade continuamente hasta que se forme el sólido completo (no una capa de cierto espesor).

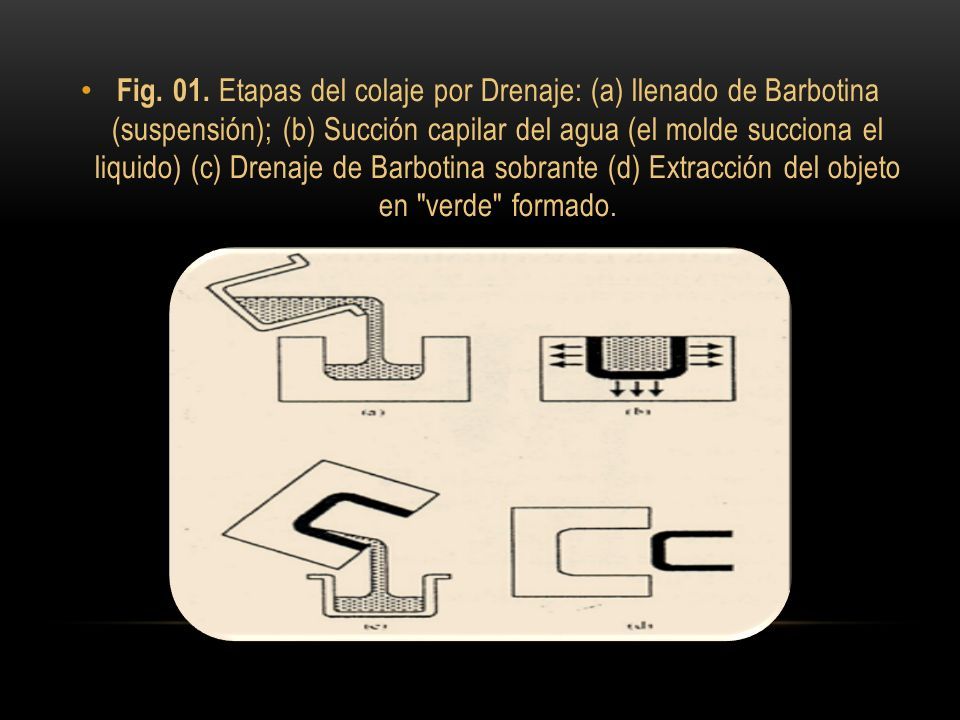

8 Fig. 01. Etapas del colaje por Drenaje: (a) llenado de Barbotina (suspensión); (b) Succión capilar del agua (el molde succiona el liquido) (c) Drenaje de Barbotina sobrante (d) Extracción del objeto en "verde" formado.

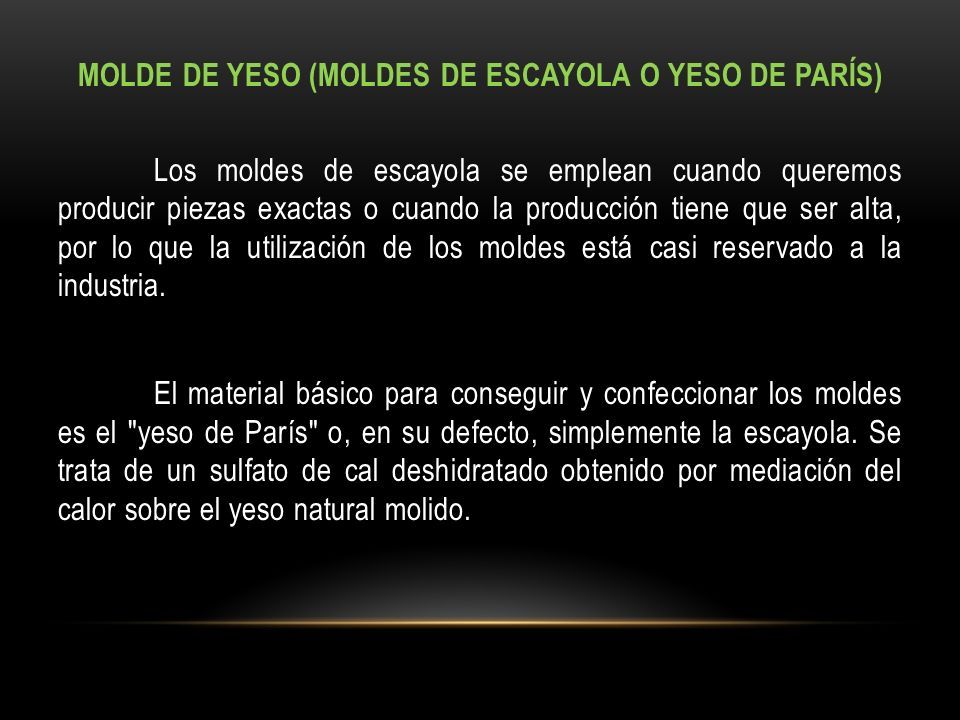

9 MOLDE DE YESO (MOLDES DE ESCAYOLA O YESO DE PARÍS) Los moldes de escayola se emplean cuando queremos producir piezas exactas o cuando la producción tiene que ser alta, por lo que la utilización de los moldes está casi reservado a la industria. El material básico para conseguir y confeccionar los moldes es el "yeso de París" o, en su defecto, simplemente la escayola. Se trata de un sulfato de cal deshidratado obtenido por mediación del calor sobre el yeso natural molido.

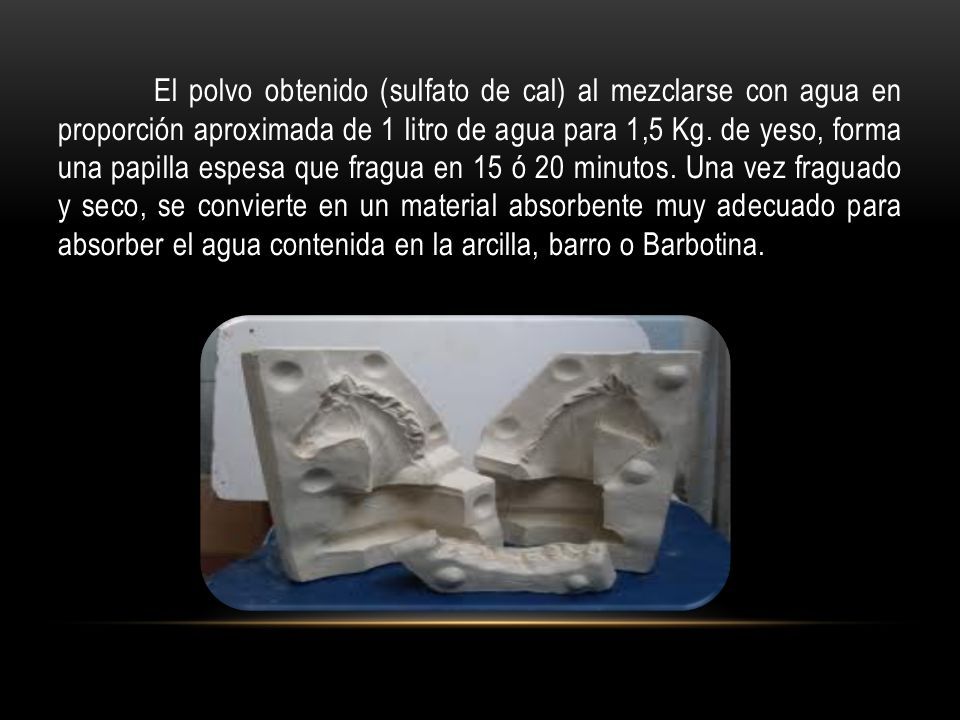

10 El polvo obtenido (sulfato de cal) al mezclarse con agua en proporción aproximada de 1 litro de agua para 1,5 Kg. de yeso, forma una papilla espesa que fragua en 15 ó 20 minutos. Una vez fraguado y seco, se convierte en un material absorbente muy adecuado para absorber el agua contenida en la arcilla, barro o Barbotina.

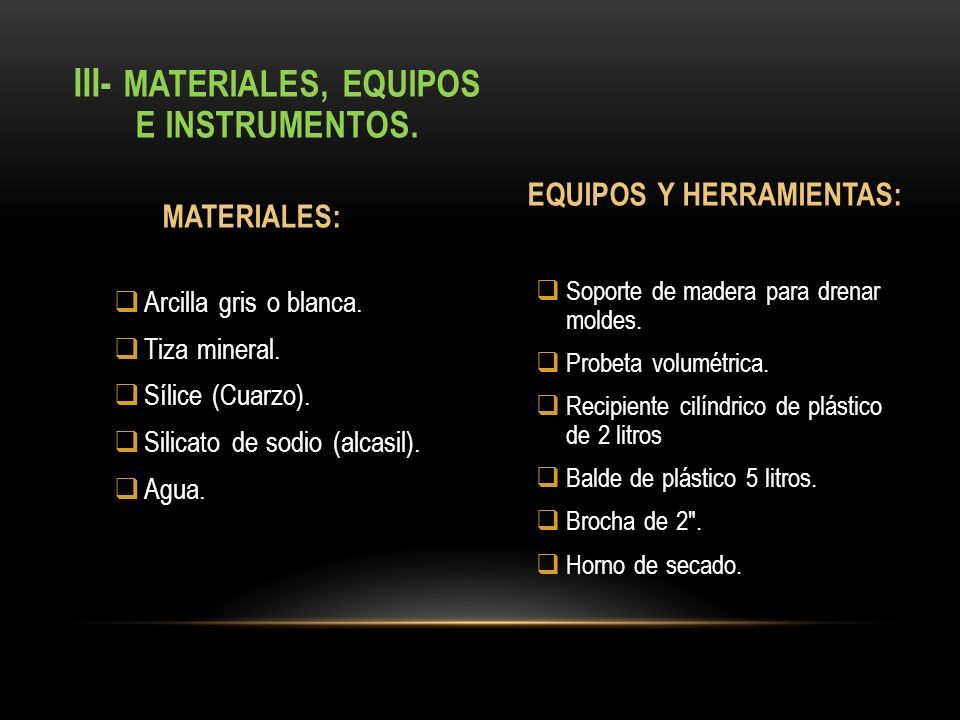

11 III- MATERIALES, EQUIPOS E INSTRUMENTOS.­ MATERIALES:  Arcilla gris o blanca.  Tiza mineral.  Sílice (Cuarzo).  Silicato de sodio (alcasil).  Agua. EQUIPOS Y HERRAMIENTAS:  Soporte de madera para drenar moldes.  Probeta volumétrica.  Recipiente cilíndrico de plástico de 2 litros  Balde de plástico 5 litros.  Brocha de 2".  Horno de secado.

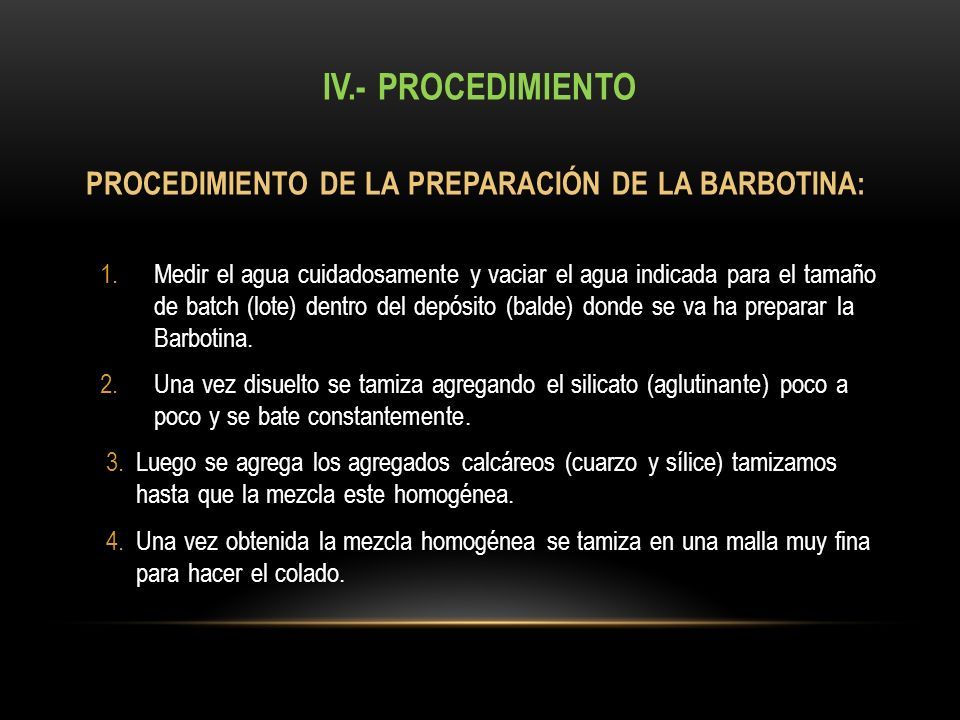

12 IV.- PROCEDIMIENTO PROCEDIMIENTO DE LA PREPARACIÓN DE LA BARBOTINA: 1.Medir el agua cuidadosamente y vaciar el agua indicada para el tamaño de batch (lote) dentro del depósito (balde) donde se va ha preparar la Barbotina. 2.Una vez disuelto se tamiza agregando el silicato (aglutinante) poco a poco y se bate constantemente. 3.Luego se agrega los agregados calcáreos (cuarzo y sílice) tamizamos hasta que la mezcla este homogénea. 4.Una vez obtenida la mezcla homogénea se tamiza en una malla muy fina para hacer el colado.

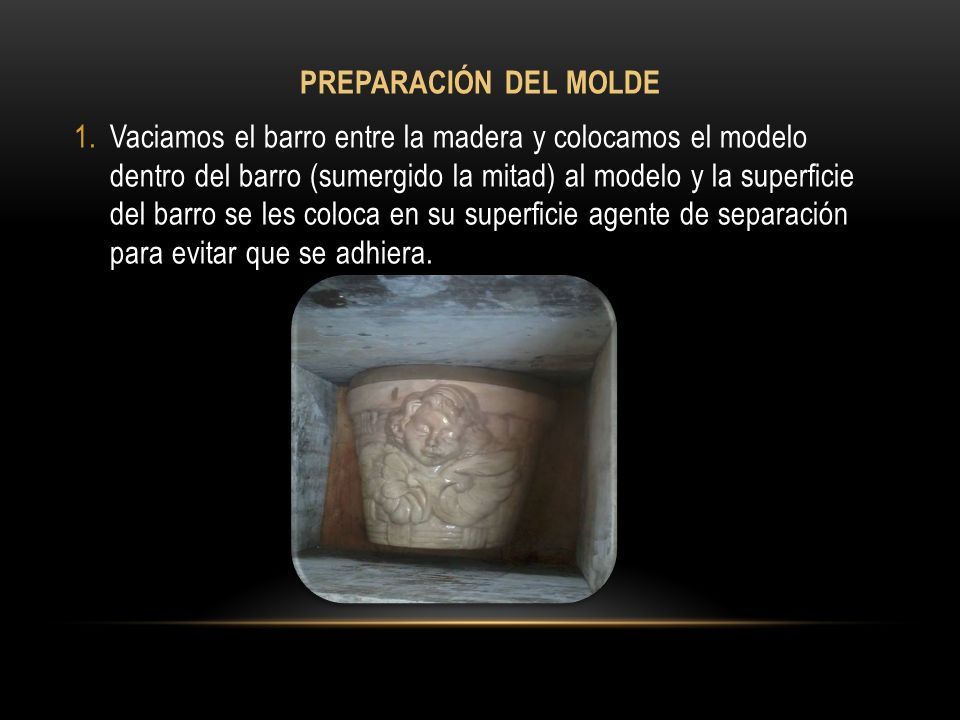

13 PREPARACIÓN DEL MOLDE 1.Vaciamos el barro entre la madera y colocamos el modelo dentro del barro (sumergido la mitad) al modelo y la superficie del barro se les coloca en su superficie agente de separación para evitar que se adhiera.

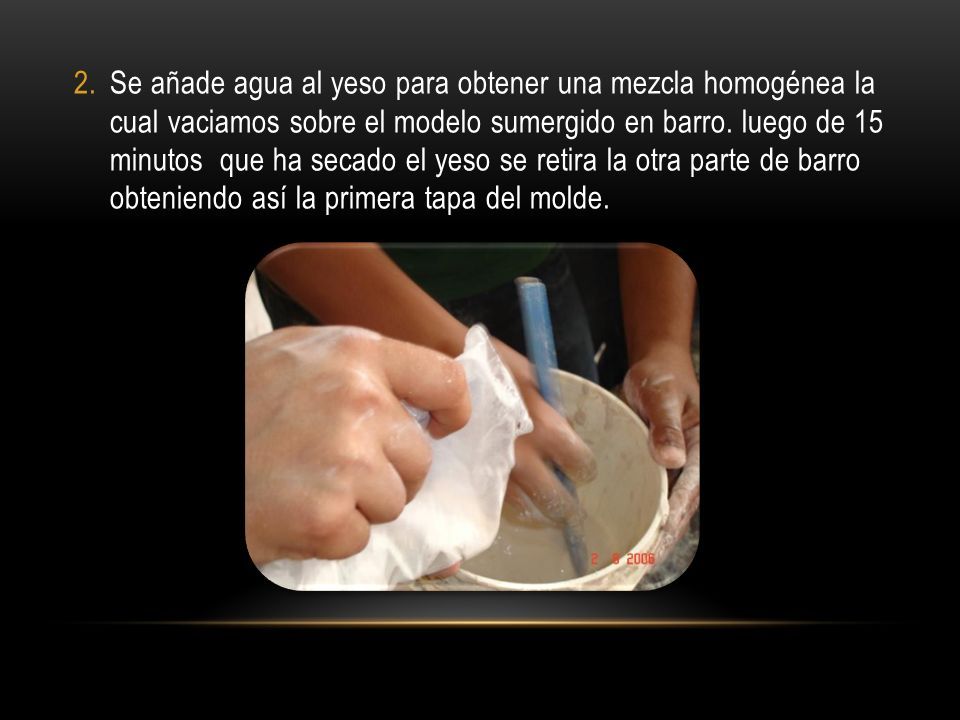

14 2.Se añade agua al yeso para obtener una mezcla homogénea la cual vaciamos sobre el modelo sumergido en barro. luego de 15 minutos que ha secado el yeso se retira la otra parte de barro obteniendo así la primera tapa del molde.

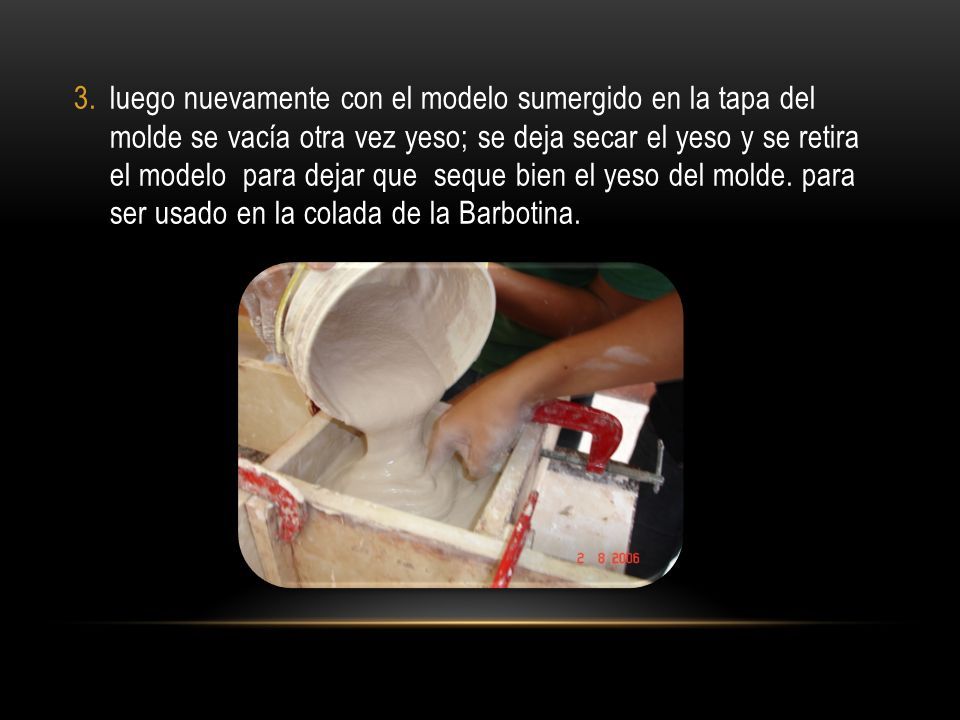

15 3.luego nuevamente con el modelo sumergido en la tapa del molde se vacía otra vez yeso; se deja secar el yeso y se retira el modelo para dejar que seque bien el yeso del molde. para ser usado en la colada de la Barbotina.

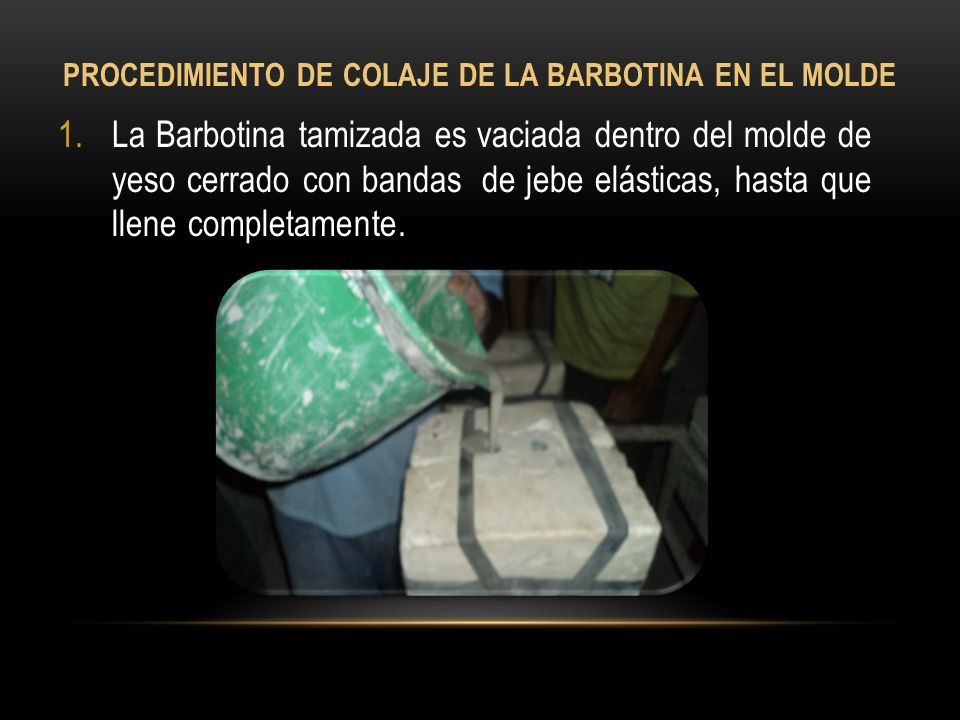

16 PROCEDIMIENTO DE COLAJE DE LA BARBOTINA EN EL MOLDE 1.La Barbotina tamizada es vaciada dentro del molde de yeso cerrado con bandas de jebe elásticas, hasta que llene completamente.

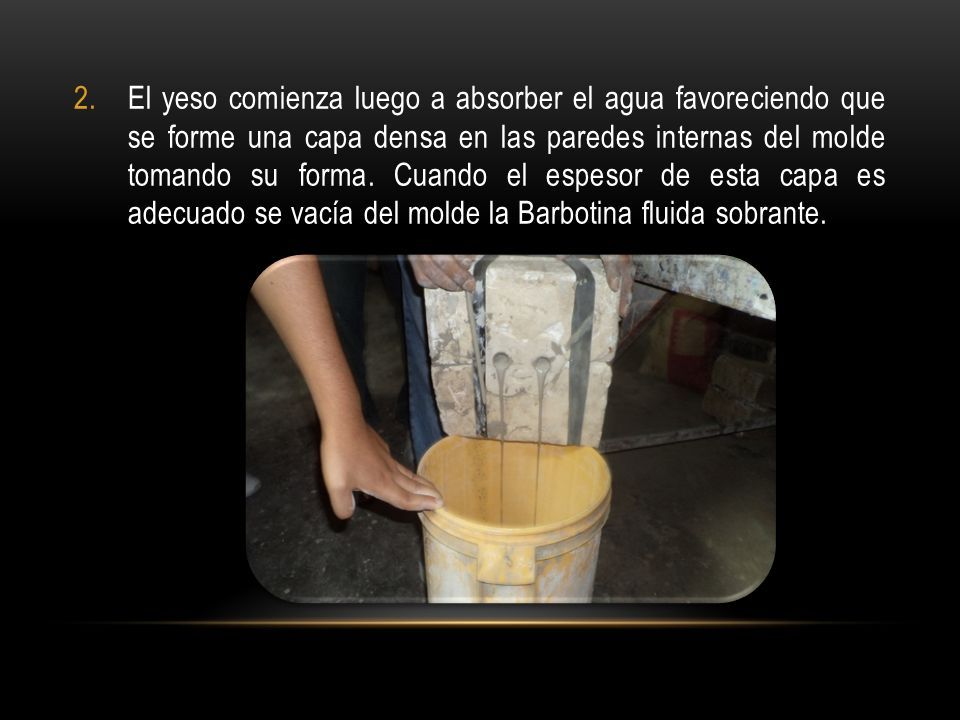

17 2.El yeso comienza luego a absorber el agua favoreciendo que se forme una capa densa en las paredes internas del molde tomando su forma. Cuando el espesor de esta capa es adecuado se vacía del molde la Barbotina fluida sobrante.

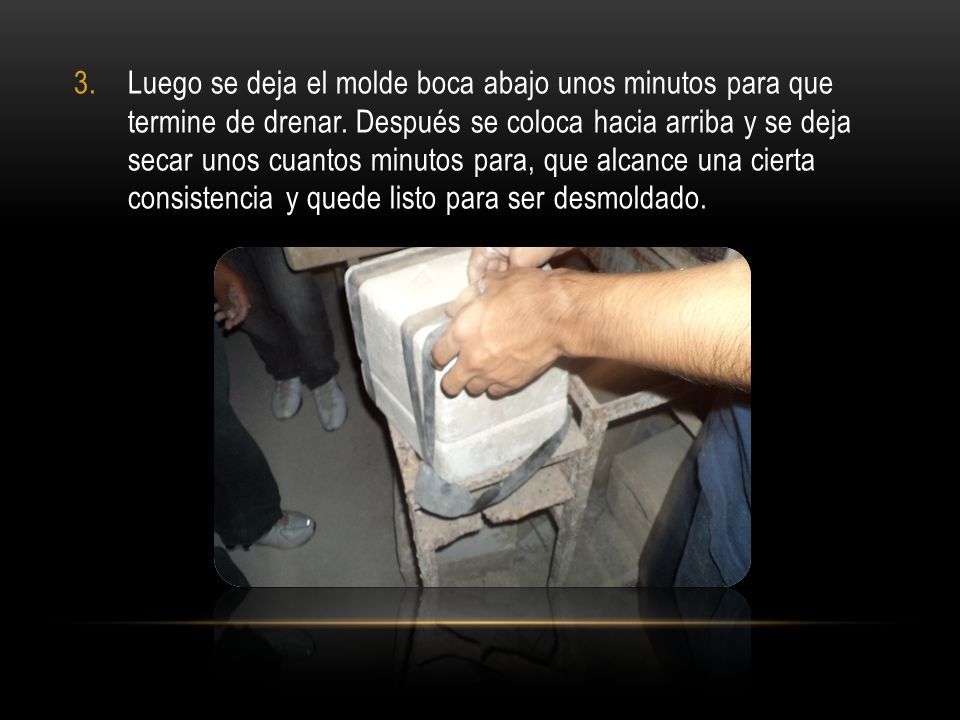

18 3.Luego se deja el molde boca abajo unos minutos para que termine de drenar. Después se coloca hacia arriba y se deja secar unos cuantos minutos para, que alcance una cierta consistencia y quede listo para ser desmoldado.

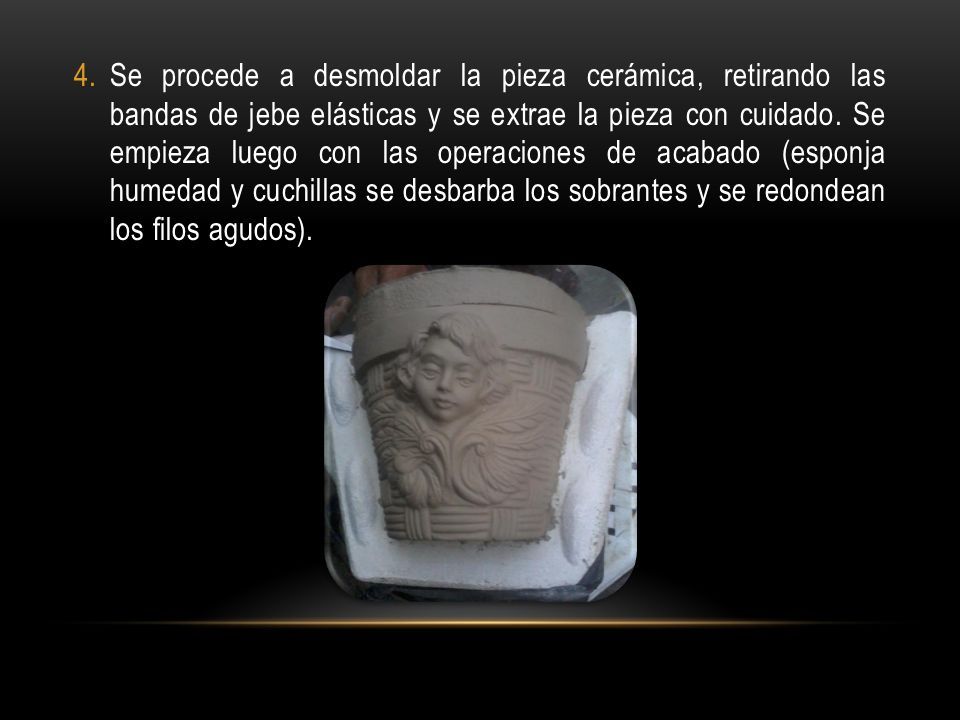

19 4.Se procede a desmoldar la pieza cerámica, retirando las bandas de jebe elásticas y se extrae la pieza con cuidado. Se empieza luego con las operaciones de acabado (esponja humedad y cuchillas se desbarba los sobrantes y se redondean los filos agudos).

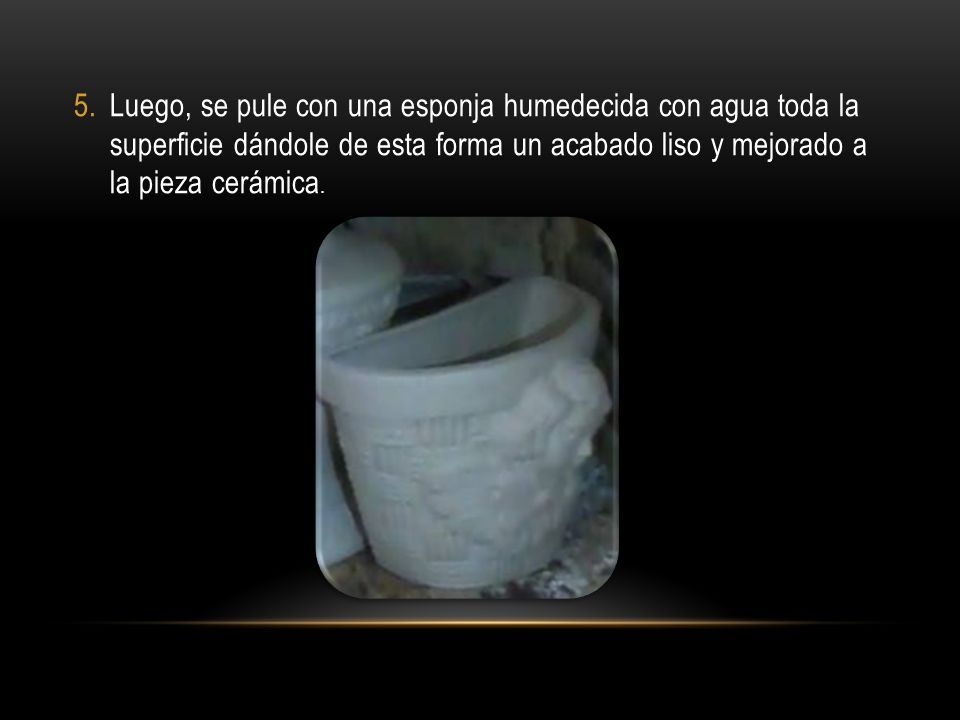

20 5.Luego, se pule con una esponja humedecida con agua toda la superficie dándole de esta forma un acabado liso y mejorado a la pieza cerámica.

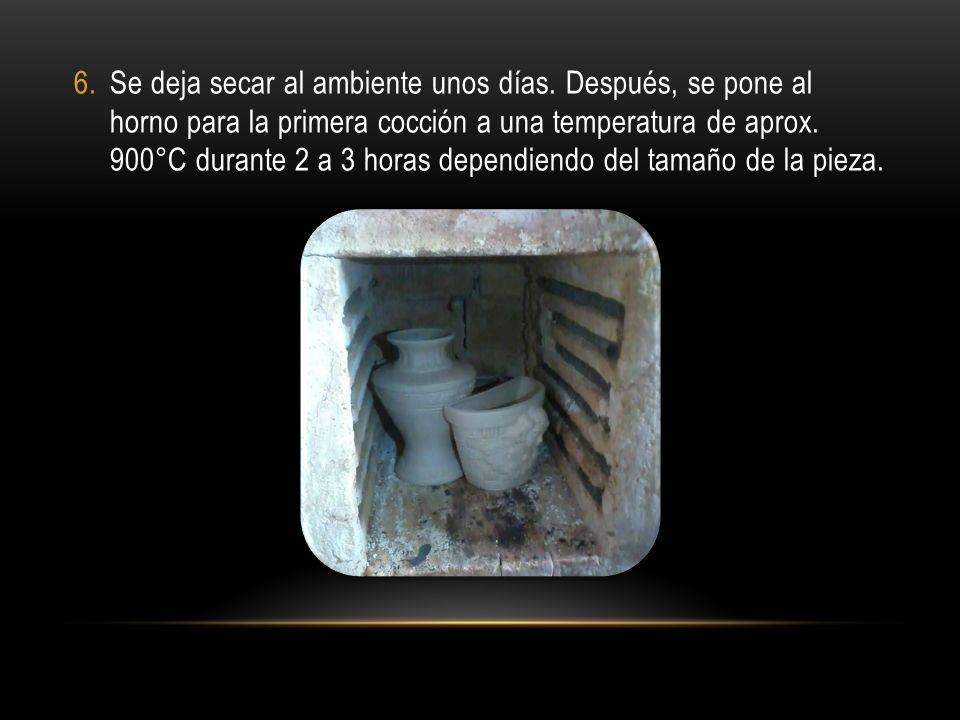

21 6.Se deja secar al ambiente unos días. Después, se pone al horno para la primera cocción a una temperatura de aprox. 900°C durante 2 a 3 horas dependiendo del tamaño de la pieza.

22 COCCIÓN DEL MODELO VERDE Luego se procede con el pintado de la pieza.

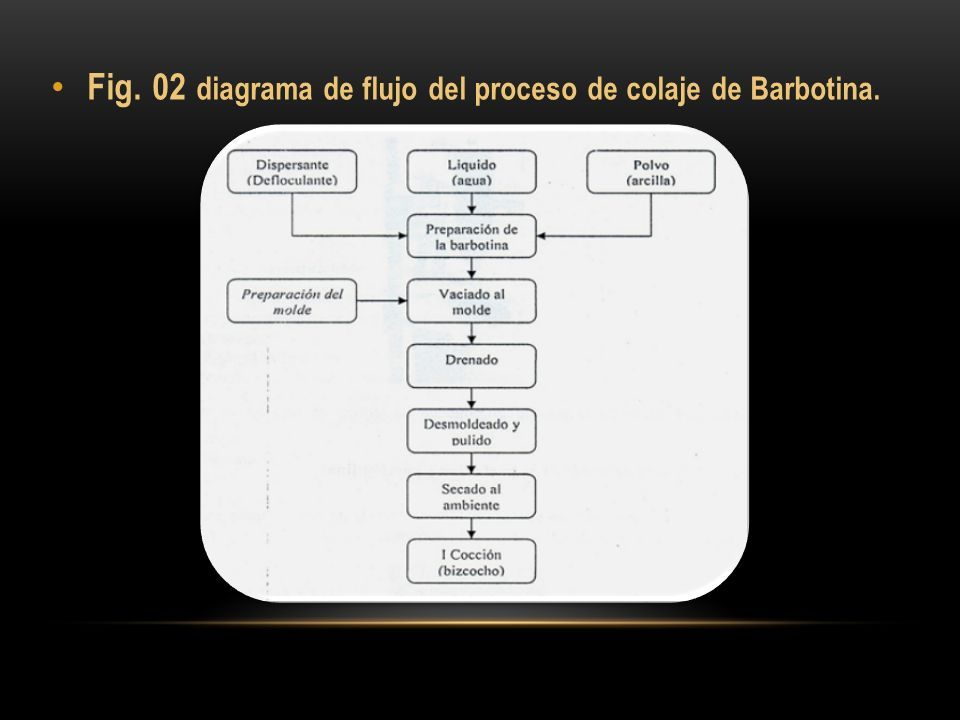

23 Fig. 02 diagrama de flujo del proceso de colaje de Barbotina.
