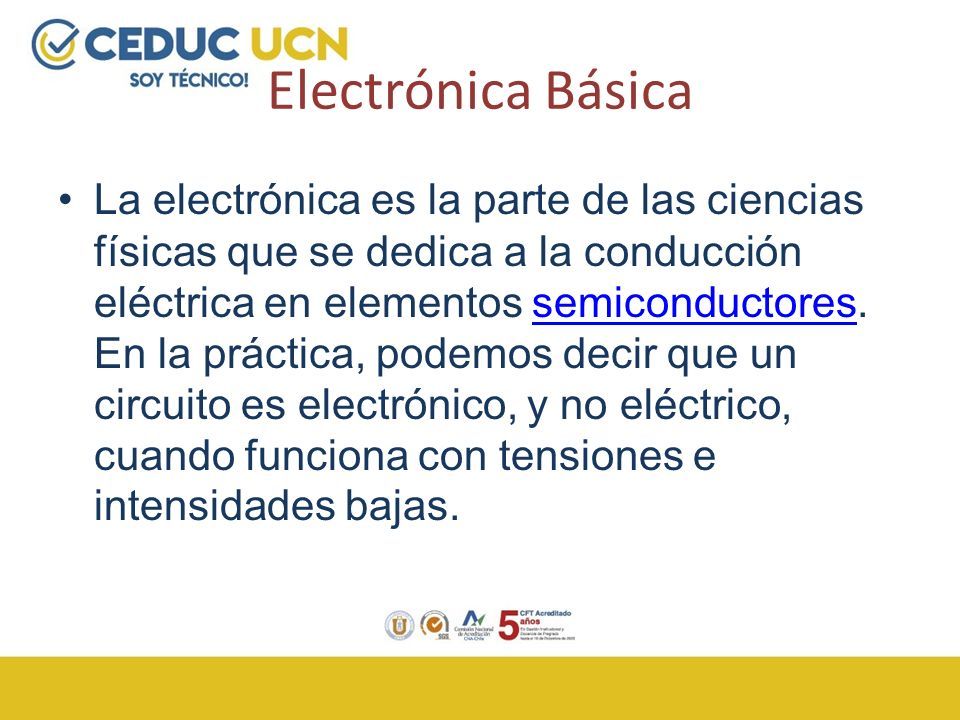

2 Electrónica Básica La electrónica es la parte de las ciencias físicas que se dedica a la conducción eléctrica en elementos semiconductores. En la práctica, podemos decir que un circuito es electrónico, y no eléctrico, cuando funciona con tensiones e intensidades bajas.semiconductores

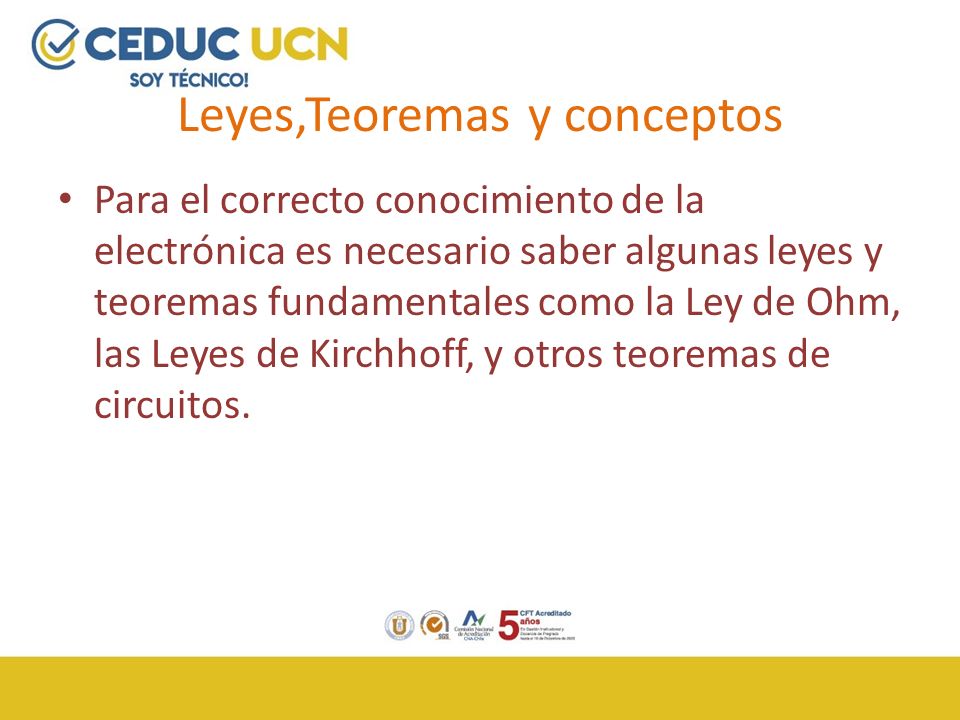

3 Leyes,Teoremas y conceptos Para el correcto conocimiento de la electrónica es necesario saber algunas leyes y teoremas fundamentales como la Ley de Ohm, las Leyes de Kirchhoff, y otros teoremas de circuitos.

4 Ley de Ohm La ley de Ohm expresada en forma de ecuación es V=RI, donde V es el potencial eléctrico en voltios, I es la corriente en amperios y R es la resistencia en ohms.

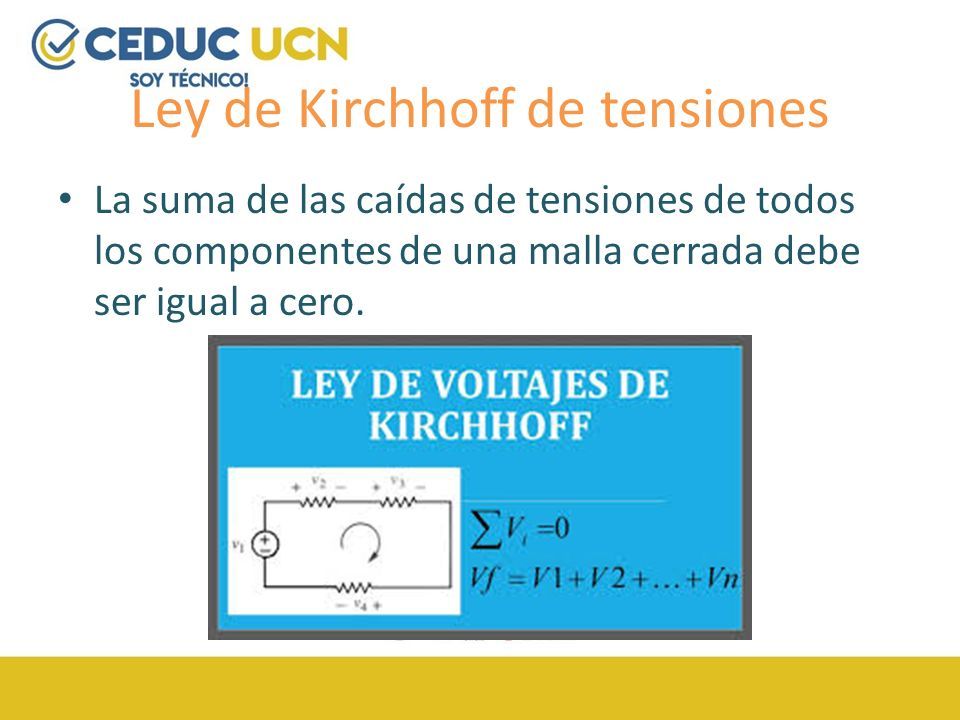

5 Ley de Kirchhoff de tensiones La suma de las caídas de tensiones de todos los componentes de una malla cerrada debe ser igual a cero.

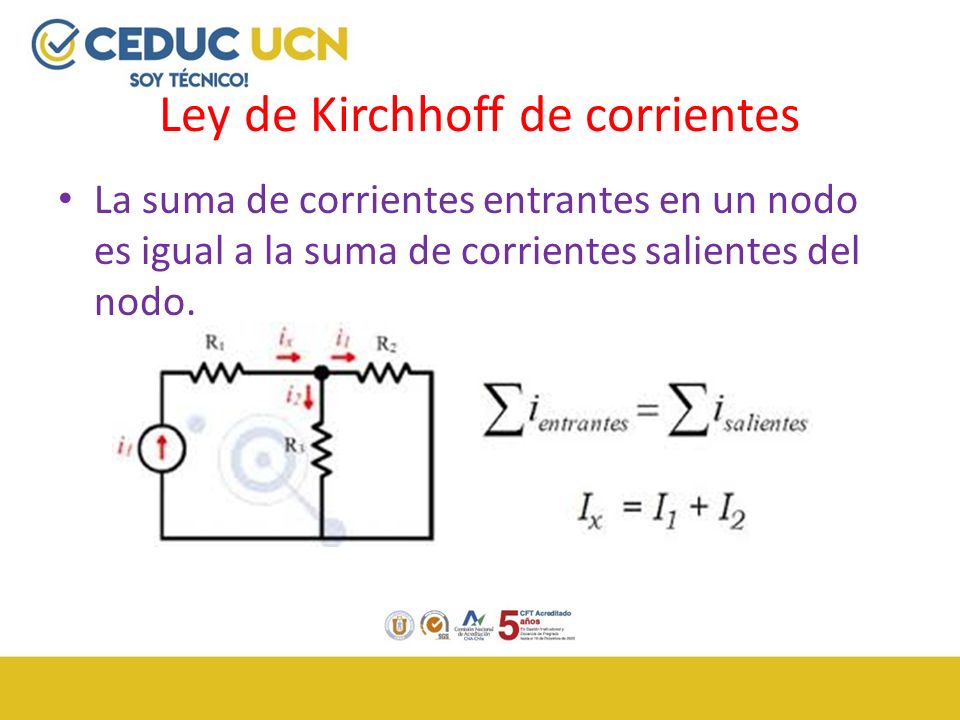

6 Ley de Kirchhoff de corrientes La suma de corrientes entrantes en un nodo es igual a la suma de corrientes salientes del nodo.

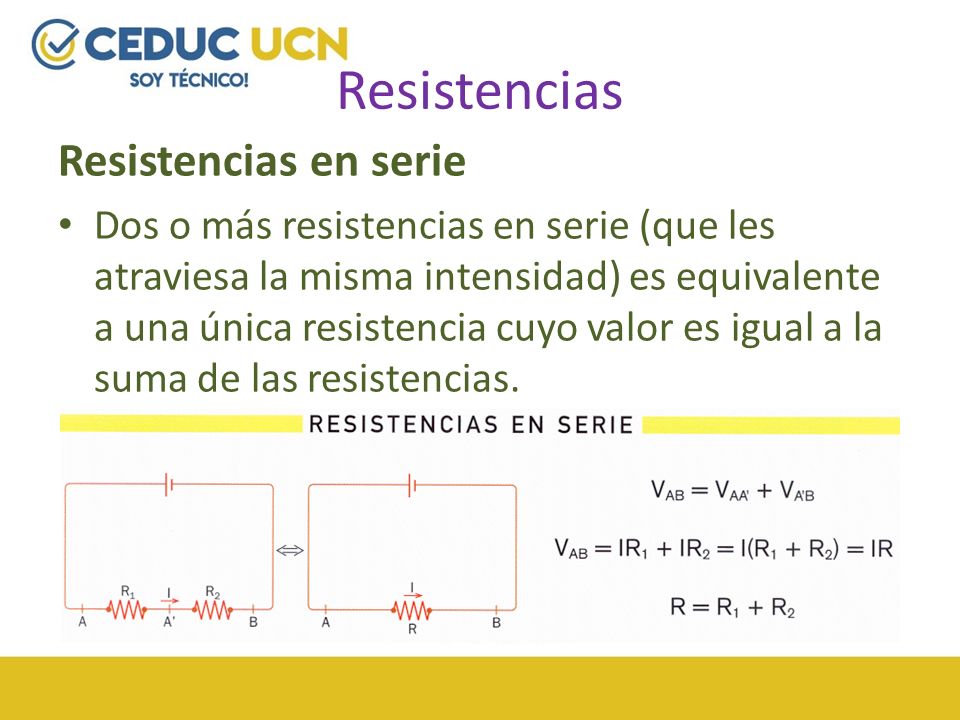

7 Resistencias Resistencias en serie Dos o más resistencias en serie (que les atraviesa la misma intensidad) es equivalente a una única resistencia cuyo valor es igual a la suma de las resistencias.

8 Resistencias en paralelo Cuando tenemos dos o más resistencias en paralelo (que soportan la misma tensión), pueden ser sustituidas por una resistencia equivalente

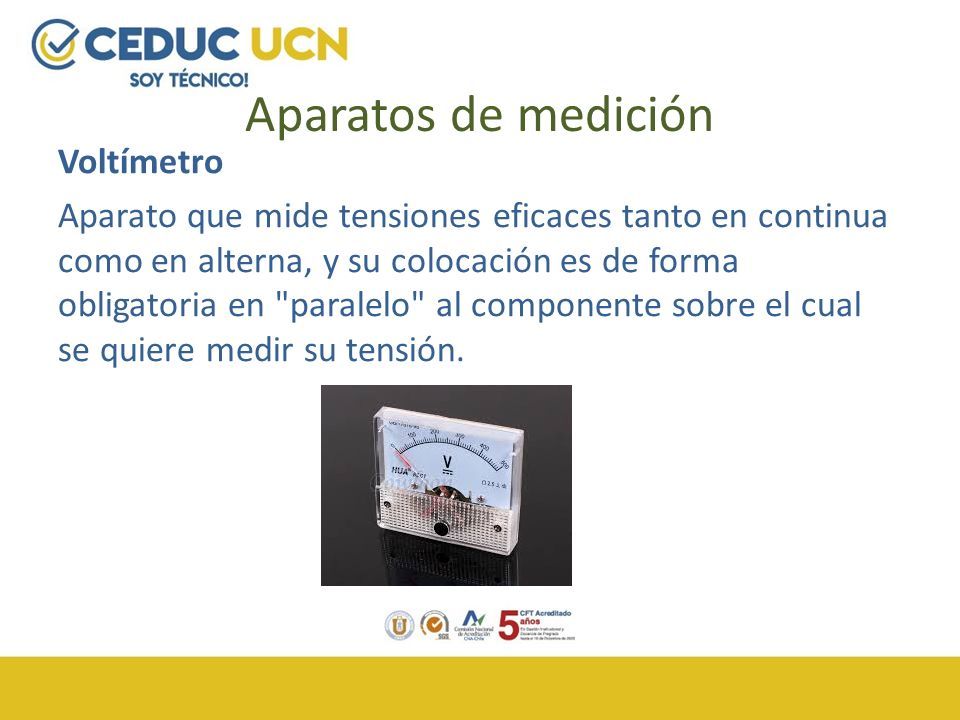

9 Aparatos de medición Voltímetro Aparato que mide tensiones eficaces tanto en continua como en alterna, y su colocación es de forma obligatoria en "paralelo" al componente sobre el cual se quiere medir su tensión.

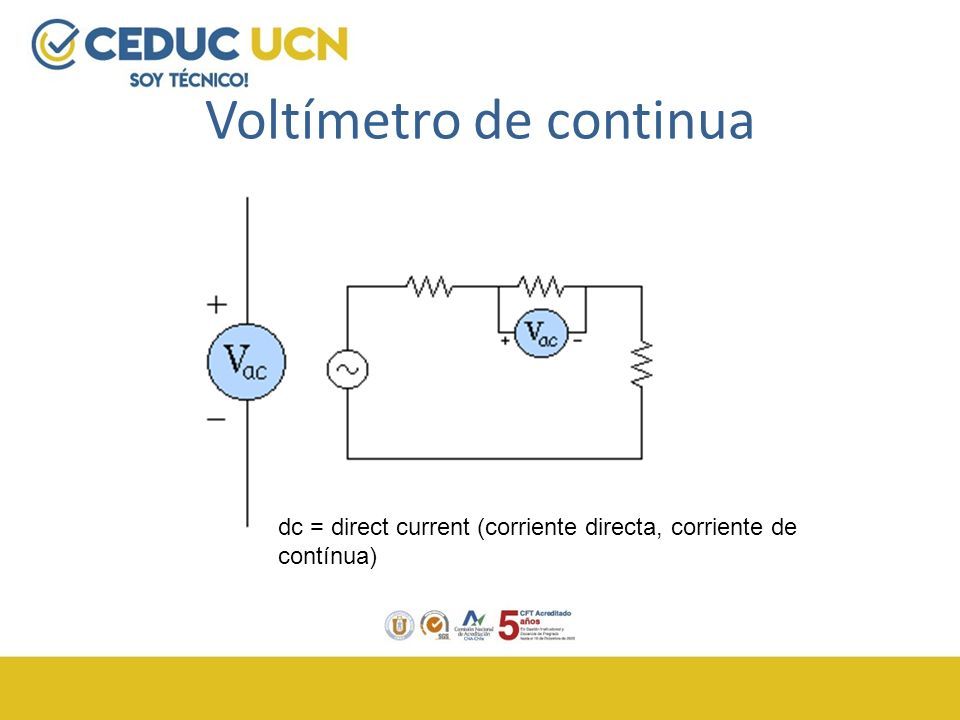

10 Voltímetro de continua dc = direct current (corriente directa, corriente de contínua)

11 Voltímetro de alterna ac = altern current (corriente alterna)

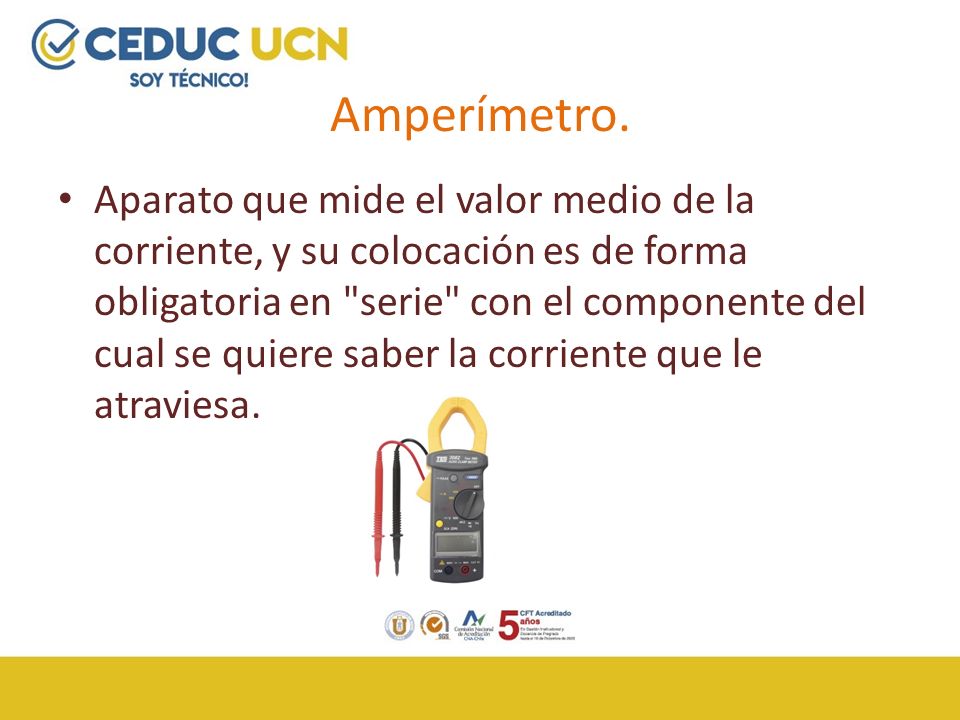

12 Amperímetro. Aparato que mide el valor medio de la corriente, y su colocación es de forma obligatoria en "serie" con el componente del cual se quiere saber la corriente que le atraviesa.

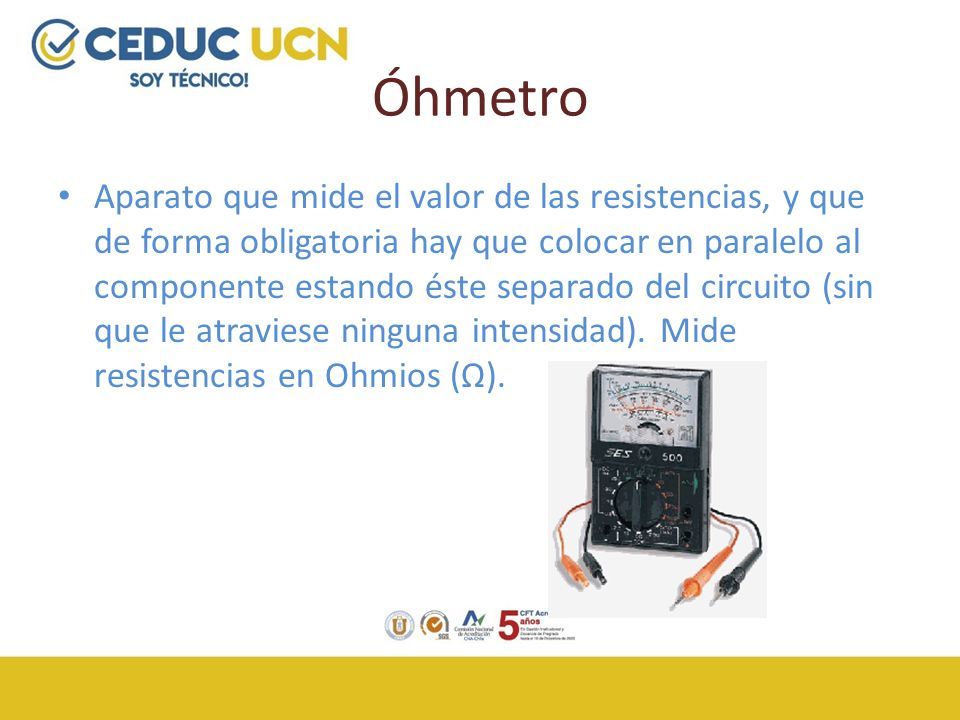

13 Óhmetro Aparato que mide el valor de las resistencias, y que de forma obligatoria hay que colocar en paralelo al componente estando éste separado del circuito (sin que le atraviese ninguna intensidad). Mide resistencias en Ohmios (Ω).

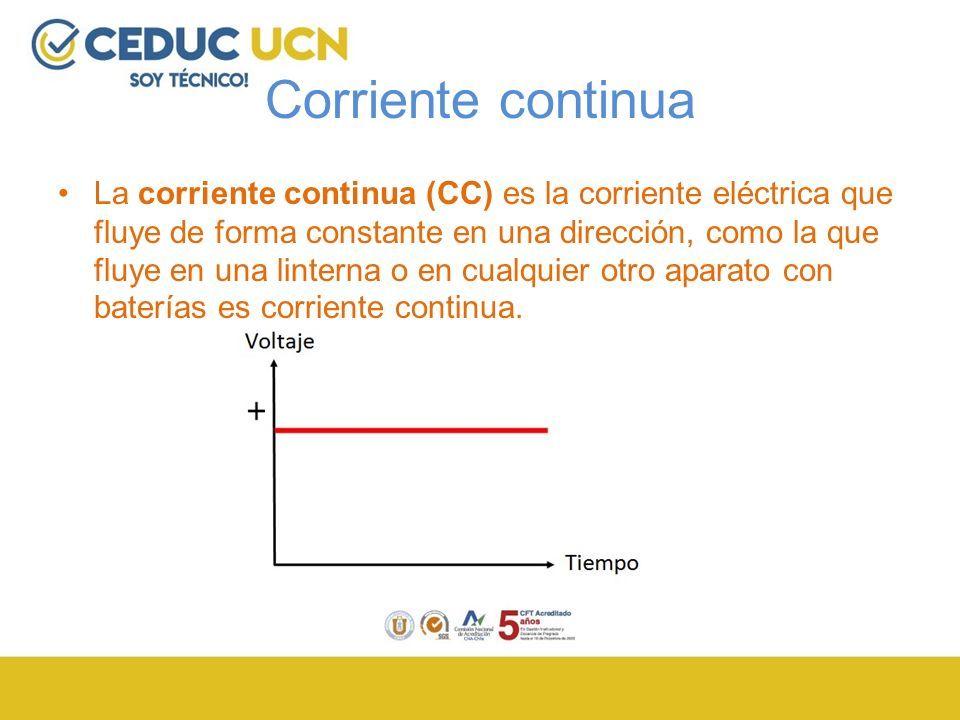

14 Corriente continua La corriente continua (CC) es la corriente eléctrica que fluye de forma constante en una dirección, como la que fluye en una linterna o en cualquier otro aparato con baterías es corriente continua.

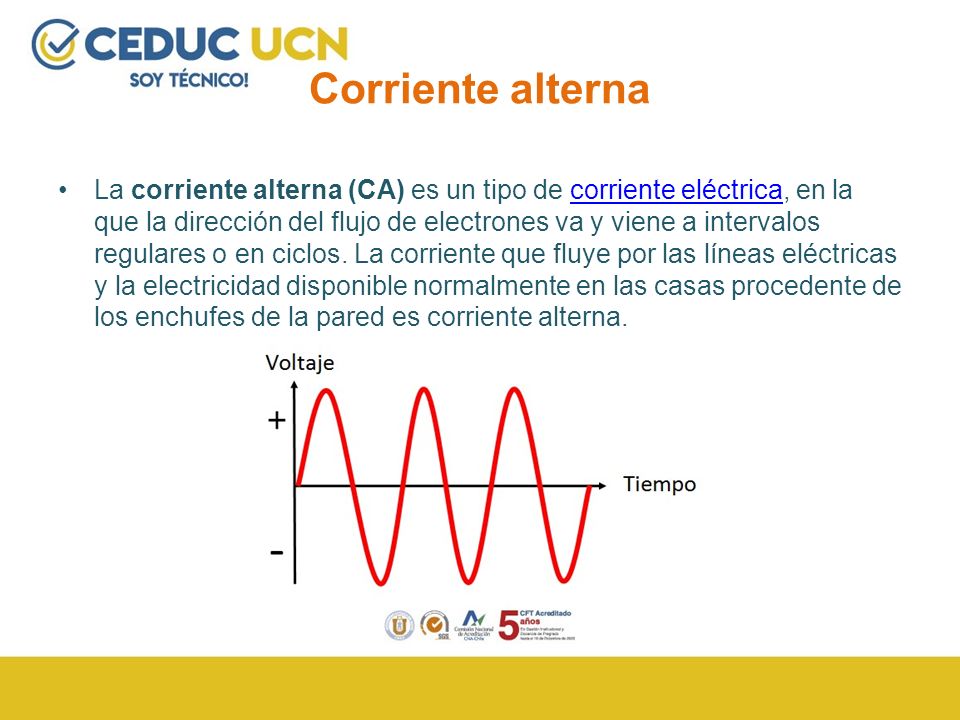

15 Corriente alterna La corriente alterna (CA) es un tipo de corriente eléctrica, en la que la dirección del flujo de electrones va y viene a intervalos regulares o en ciclos. La corriente que fluye por las líneas eléctricas y la electricidad disponible normalmente en las casas procedente de los enchufes de la pared es corriente alterna.corriente eléctrica

16 componentes electrónicos Los componentes electrónicos son aquellos dispositivos que forman parte de un circuito electrónico. Se diseñan para ser conectados entre ellos, normalmente mediante soldadura, a un circuito impreso, para formar el mencionado circuito. Estos componentes se pueden clasificar en semiconductores, activos, pasivos, optoelectrónicos, electromagnéticos, etc

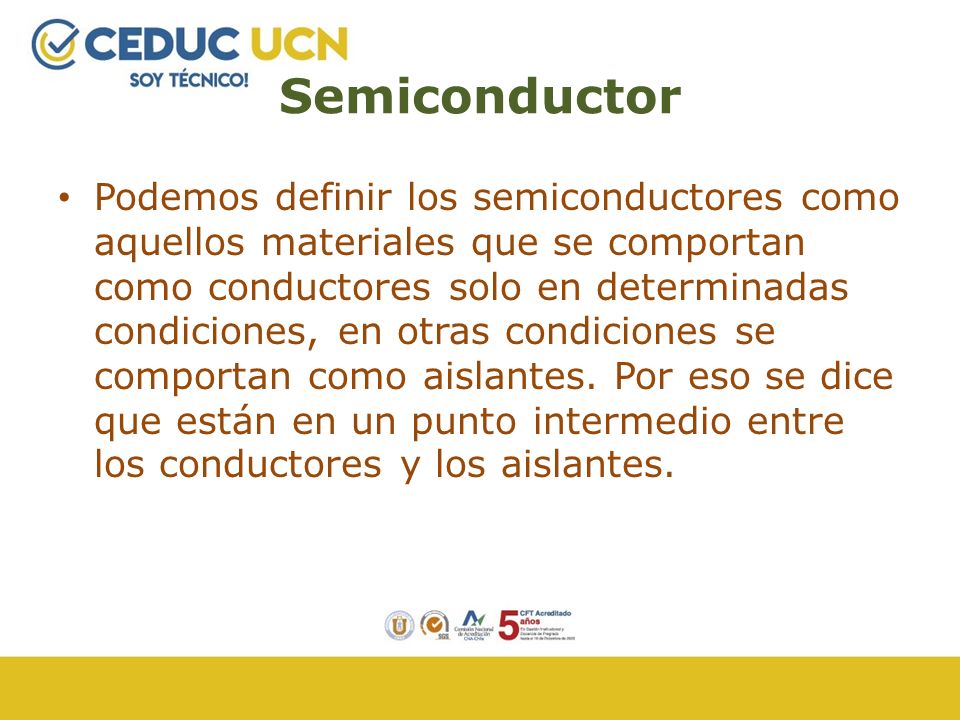

17 Semiconductor Podemos definir los semiconductores como aquellos materiales que se comportan como conductores solo en determinadas condiciones, en otras condiciones se comportan como aislantes. Por eso se dice que están en un punto intermedio entre los conductores y los aislantes.

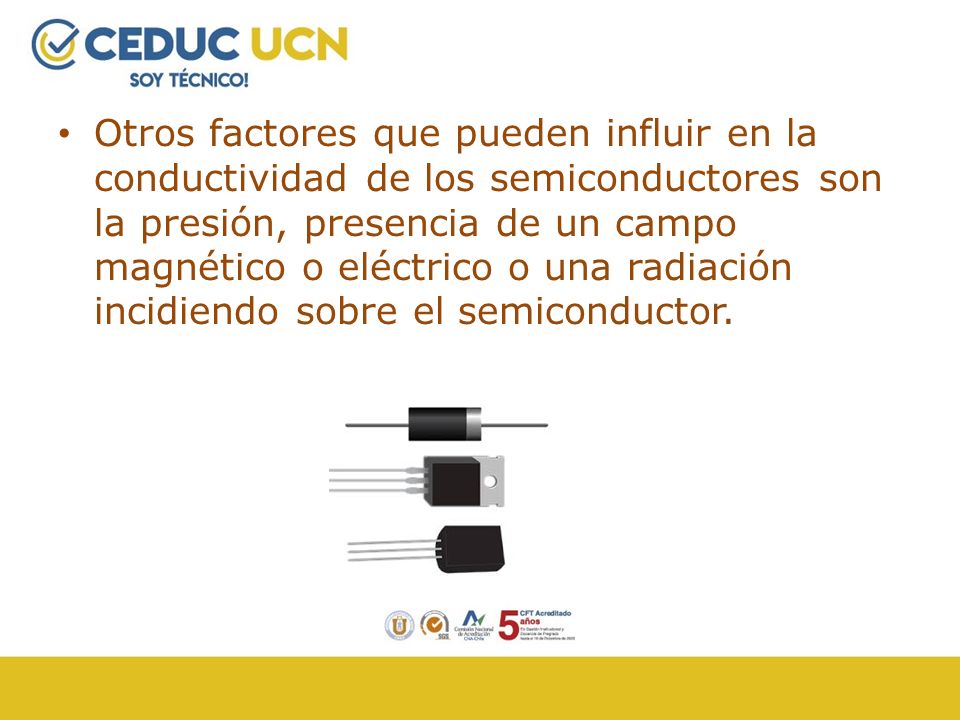

18 Otros factores que pueden influir en la conductividad de los semiconductores son la presión, presencia de un campo magnético o eléctrico o una radiación incidiendo sobre el semiconductor.

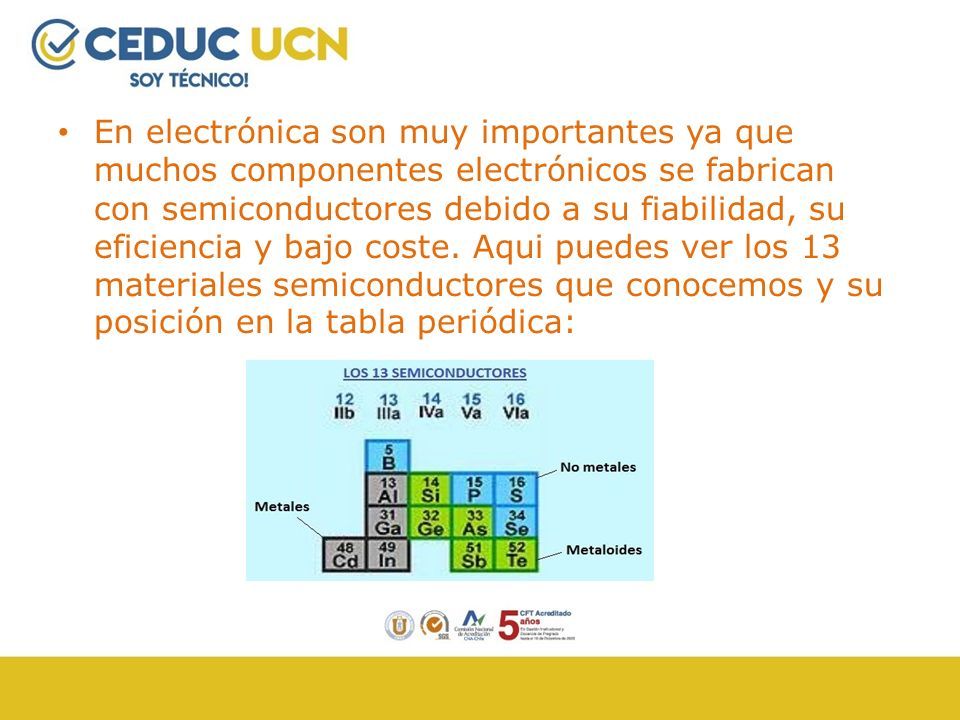

19 En electrónica son muy importantes ya que muchos componentes electrónicos se fabrican con semiconductores debido a su fiabilidad, su eficiencia y bajo coste. Aqui puedes ver los 13 materiales semiconductores que conocemos y su posición en la tabla periódica:

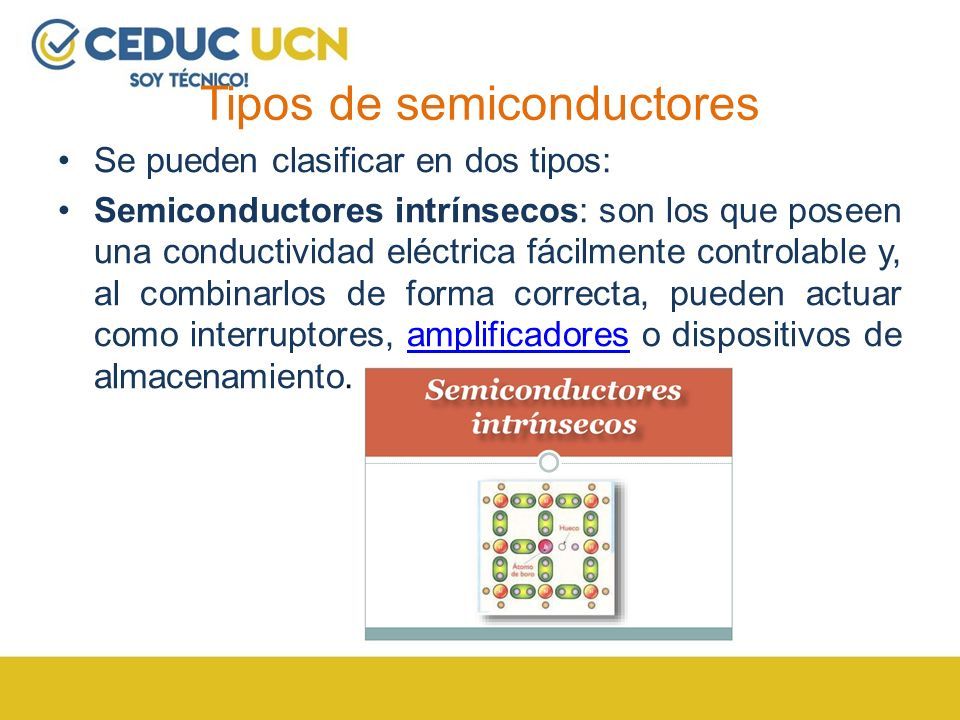

20 Tipos de semiconductores Se pueden clasificar en dos tipos: Semiconductores intrínsecos: son los que poseen una conductividad eléctrica fácilmente controlable y, al combinarlos de forma correcta, pueden actuar como interruptores, amplificadores o dispositivos de almacenamiento.amplificadores

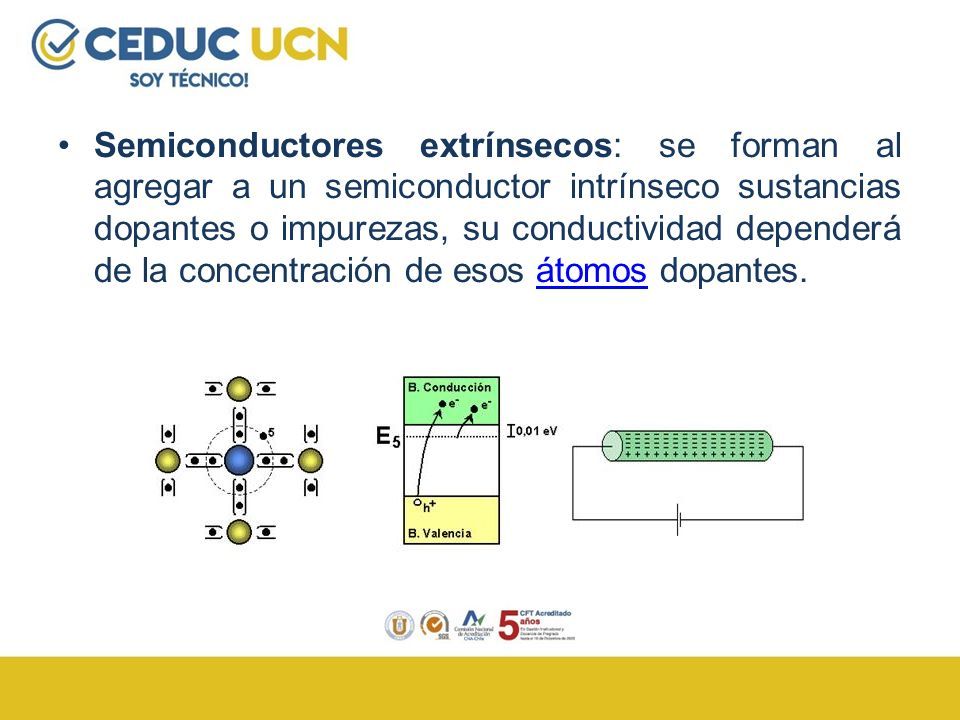

21 Semiconductores extrínsecos: se forman al agregar a un semiconductor intrínseco sustancias dopantes o impurezas, su conductividad dependerá de la concentración de esos átomos dopantes.átomos

22 Dependiendo de esas impurezas habrán dos tipos: Semiconductores de tipo n: En las redes de Silicio o Germanio se introducen elementos del grupo 15 los cuales debido a que tienen un electrón mas en su capa de valencia que los elementos del grupo14 se comportan como impurezas donadoras de electrones o portadores negativos.

23 Semiconductores de tipo p: En este caso se introducen elementos del grupo 13 que presentan un electrón menos en su capa de valencia, por lo que se comportan como aceptores o captadores de electrones.

24 Unión PN Se denomina unión PN a la estructura fundamental de los componentes electrónicos comúnmente denominados semiconductores, principalmente diodos y transistores. componentes electrónicossemiconductoresdiodostransistores

25 Está formada por la unión metalúrgica de dos cristales, generalmente de silicio (Si), aunque también se fabrican de germanio (Ge), de naturalezas P y N según su composición a nivel atómico. Estos tipos de cristal se obtienen al dopar cristales de metal puro intencionadamente con impurezas, normalmente con algún otro metal o compuesto químico. Es la base del funcionamiento de la energía solar fotovoltaica.siliciogermaniodoparenergía solar fotovoltaica
