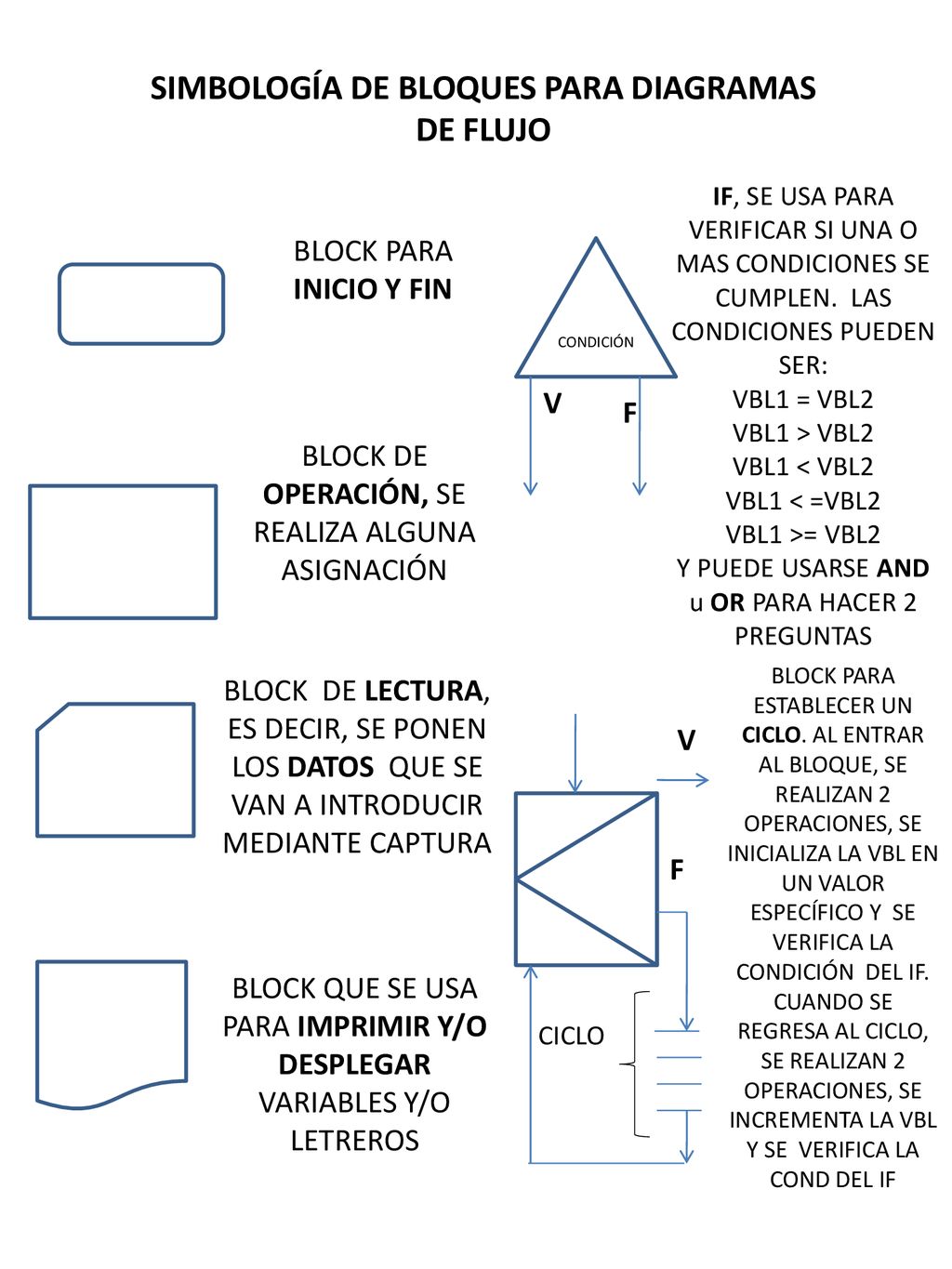

SIMBOLOGÍA DE BLOQUES PARA DIAGRAMAS DE FLUJO
IF, SE USA PARA VERIFICAR SI UNA O MAS CONDICIONES SE CUMPLEN. LAS CONDICIONES PUEDEN SER: VBL1 = VBL VBL1 > VBL VBL1 < VBL VBL1 < =VBL VBL1 >= VBL2 Y PUEDE USARSE AND u OR PARA HACER 2 PREGUNTAS BLOCK PARA INICIO Y FIN CONDICIÓN V F BLOCK DE OPERACIÓN, SE REALIZA ALGUNA ASIGNACIÓN BLOCK PARA ESTABLECER UN CICLO. AL ENTRAR AL BLOQUE, SE REALIZAN 2 OPERACIONES, SE INICIALIZA LA VBL EN UN VALOR ESPECÍFICO Y SE VERIFICA LA CONDICIÓN DEL IF. CUANDO SE REGRESA AL CICLO, SE REALIZAN 2 OPERACIONES, SE INCREMENTA LA VBL Y SE VERIFICA LA COND DEL IF BLOCK DE LECTURA, ES DECIR, SE PONEN LOS DATOS QUE SE VAN A INTRODUCIR MEDIANTE CAPTURA V F BLOCK QUE SE USA PARA IMPRIMIR Y/O DESPLEGAR VARIABLES Y/O LETREROS CICLO
2
CONECTORES FUERA DE PAGINA DENTRO DE LA MISMA PÁGINA SSWITCH (CASE) SE USA CUANDO UNA SOLA VARIABLE PUEDE TOMAR VALORES NUMÉRICOS MÚLTIPLES CONSECUTIVOS, Y EN LUGAR DE USAR MUCHOS IF´S, SE USA UN SWITCH CASE PROCEDIMIENTOS O FUNCIONES SE USA PARA REPRESENTAR UNA SUBRUTINA O FUNCIÓN ESPECÍFICA DENTRO DEL MISMO PRORAMA, PERO QUE SE PUEDE DECLARAR EN FORMA INDEPENDIENTE OJO : EXPLICACIÓN DE LA ASIGNACIÓN EN PROGRAMACIÓN EN PROGRAMACIÓN, EL SIGNO DE IGUAL SE DEBE INTERPRETAR COMO: LO QUE ESTÁ A LA IZQUIERDA DEL IGUAL, TOMA EL VALOR DE LO QUE ESTÁ A LA DERECHA VBL = EXPRESIÓN
