1 Representación de Denavit-Hartenberg (scara)
INSTITUTO TECNOLOGICO DE VERACRUZ Representación de Denavit-Hartenberg (scara) Equipo 5 Reyes Prado David Ernesto Sandoval Amador Isaí Sergio Romero Rivera Alan Alexis Romero Ramírez Andrés Eduardo Profesor: Dr. José Antonio Garrido Natarén Fecha: 21 Mayo 2019

2 INSTITUTO TECNOLOGICO DE VERACRUZ

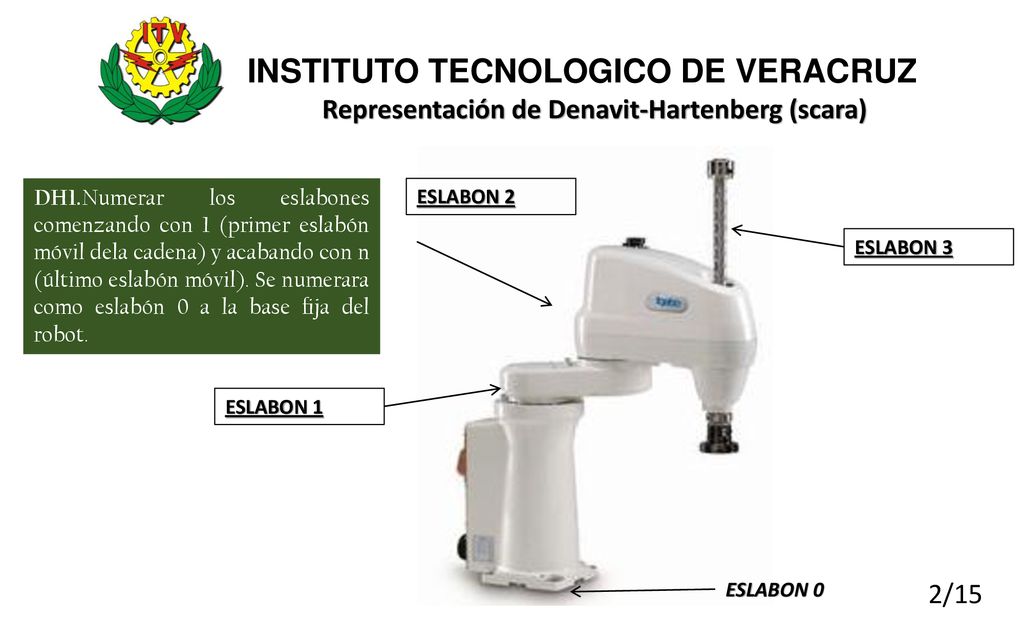

Representación de Denavit-Hartenberg (scara) DH1.Numerar los eslabones comenzando con 1 (primer eslabón móvil dela cadena) y acabando con n (último eslabón móvil). Se numerara como eslabón 0 a la base fija del robot. ESLABON 2 ESLABON 3 ESLABON 1 ESLABON 0

3 INSTITUTO TECNOLOGICO DE VERACRUZ
Representación de Denavit-Hartenberg (scara) DH2.Numerar cada articulación comenzando por 1 (la correspondiente al primer grado de libertad ) y acabando en n. ARTICULACION 2 ARTICULACION 1 ARTICULACION 3

4 INSTITUTO TECNOLOGICO DE VERACRUZ

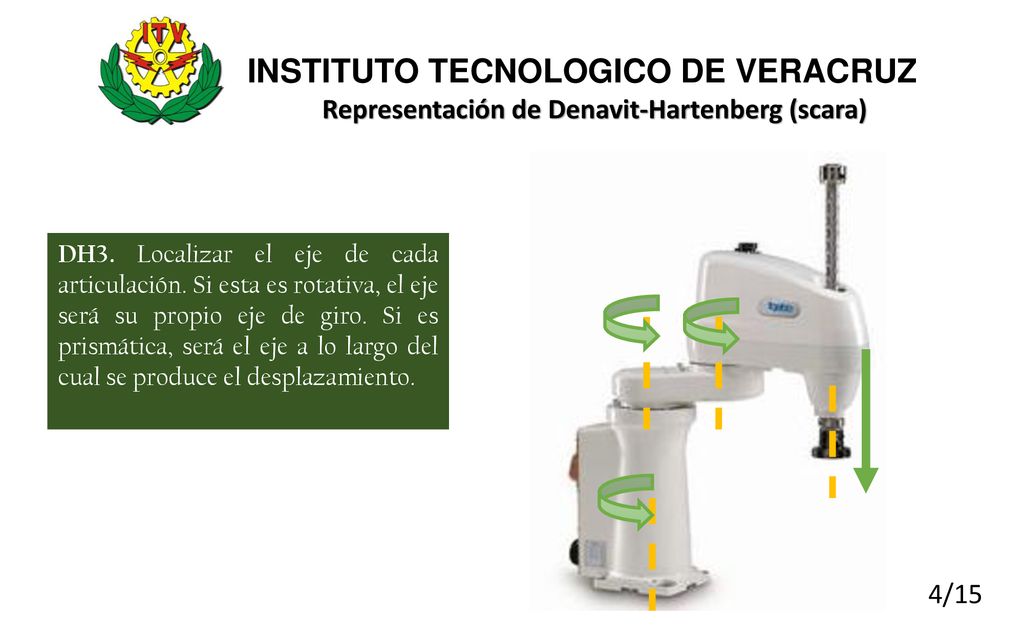

Representación de Denavit-Hartenberg (scara) DH3. Localizar el eje de cada articulación. Si esta es rotativa, el eje será su propio eje de giro. Si es prismática, será el eje a lo largo del cual se produce el desplazamiento.

5 INSTITUTO TECNOLOGICO DE VERACRUZ

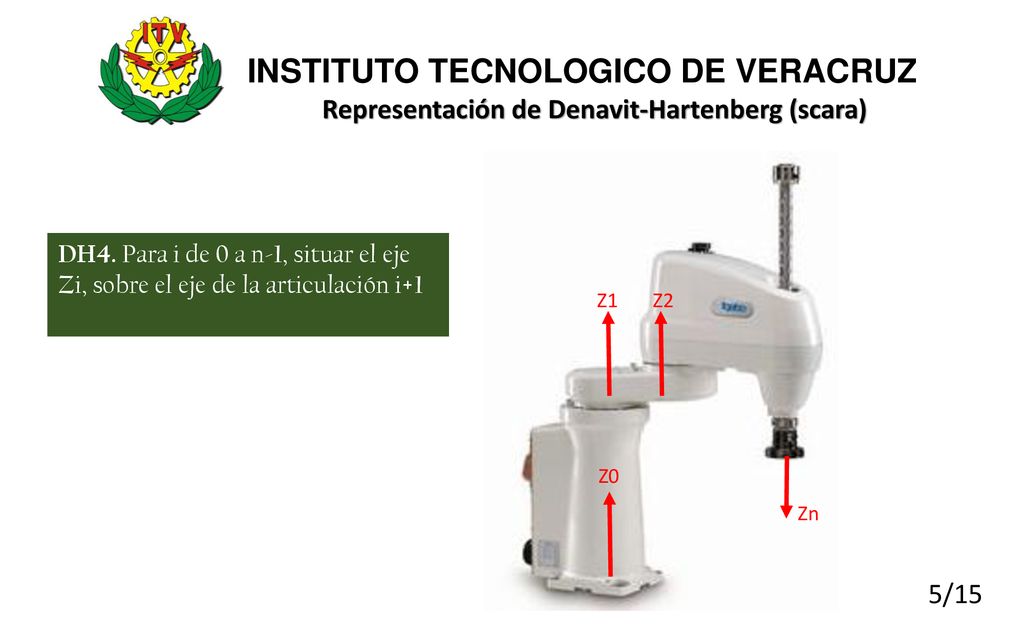

Representación de Denavit-Hartenberg (scara) DH4. Para i de 0 a n-1, situar el eje Zi, sobre el eje de la articulación i+1 Z1 Z2 Z0 Zn

6 INSTITUTO TECNOLOGICO DE VERACRUZ

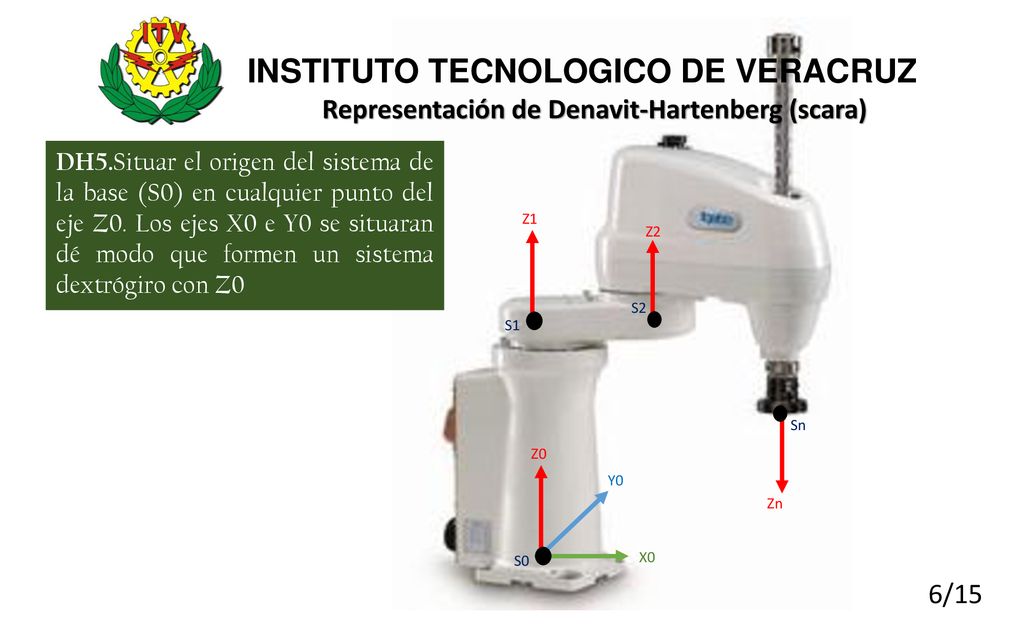

Representación de Denavit-Hartenberg (scara) DH5.Situar el origen del sistema de la base (S0) en cualquier punto del eje Z0. Los ejes X0 e Y0 se situaran dé modo que formen un sistema dextrógiro con Z0 Z1 S1 Z2 S2 Zn Sn Z0 Y0 X0 S0

7 INSTITUTO TECNOLOGICO DE VERACRUZ

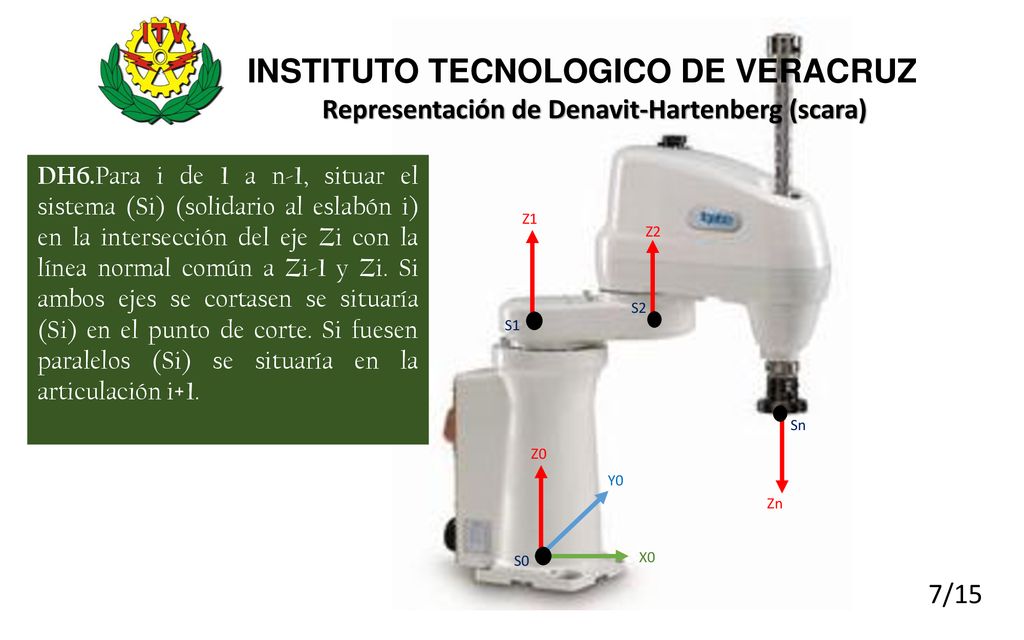

Representación de Denavit-Hartenberg (scara) DH6.Para i de 1 a n-1, situar el sistema (Si) (solidario al eslabón i) en la intersección del eje Zi con la línea normal común a Zi-1 y Zi. Si ambos ejes se cortasen se situaría (Si) en el punto de corte. Si fuesen paralelos (Si) se situaría en la articulación i+1. Z1 S1 Z2 S2 Zn Sn Z0 Y0 X0 S0

8 INSTITUTO TECNOLOGICO DE VERACRUZ

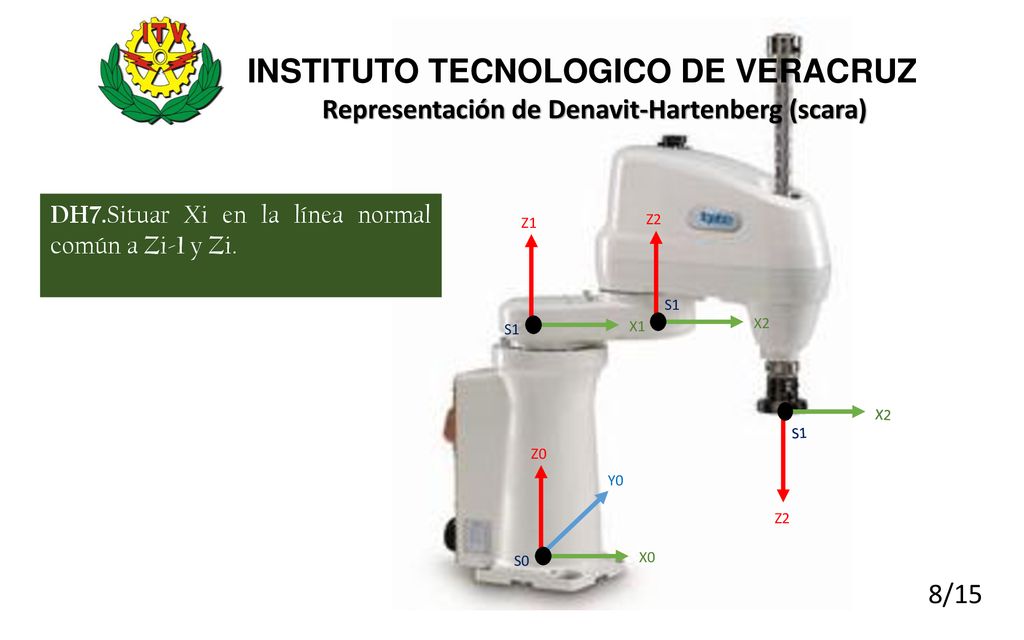

Representación de Denavit-Hartenberg (scara) DH7.Situar Xi en la línea normal común a Zi-1 y Zi. Z1 X1 S1 Z2 X2 S1 Z2 X2 S1 Z0 Y0 X0 S0

9 INSTITUTO TECNOLOGICO DE VERACRUZ

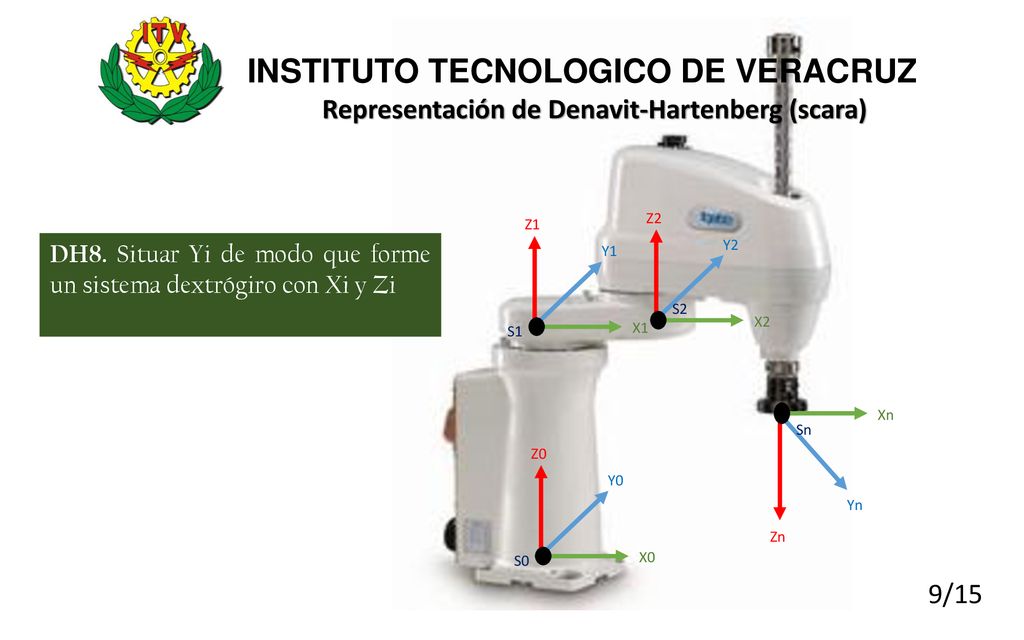

Representación de Denavit-Hartenberg (scara) Z1 Y1 X1 S1 Z2 Y2 X2 S2 DH8. Situar Yi de modo que forme un sistema dextrógiro con Xi y Zi Zn Yn Xn Sn Z0 Y0 X0 S0

10 INSTITUTO TECNOLOGICO DE VERACRUZ

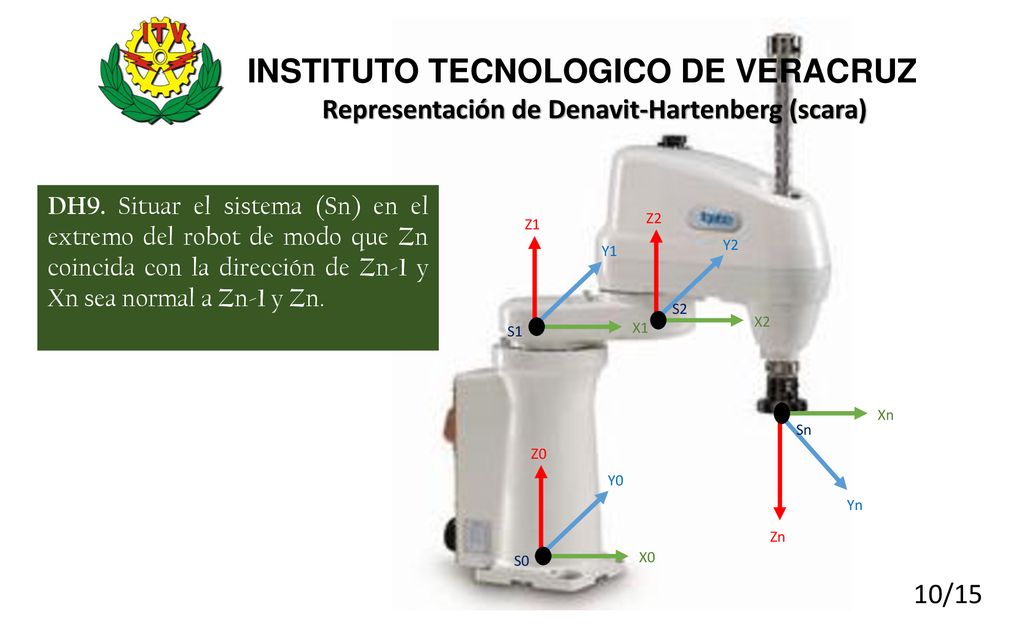

Representación de Denavit-Hartenberg (scara) DH9. Situar el sistema (Sn) en el extremo del robot de modo que Zn coincida con la dirección de Zn-1 y Xn sea normal a Zn-1 y Zn. Z1 Y1 X1 S1 Z2 Y2 X2 S2 Zn Yn Xn Sn Z0 Y0 X0 S0

11 INSTITUTO TECNOLOGICO DE VERACRUZ
Representación de Denavit-Hartenberg (scara) DH10. Obtener Øi como el ángulo que hay que girar en torno a Zi-1 para que Xi-1 y Xi queden paralelos. Z1 Y1 X1 S1 Z2 Y2 X2 S2 L1 Zn Yn Xn Sn Z0 Y0 X0 S0

12 INSTITUTO TECNOLOGICO DE VERACRUZ

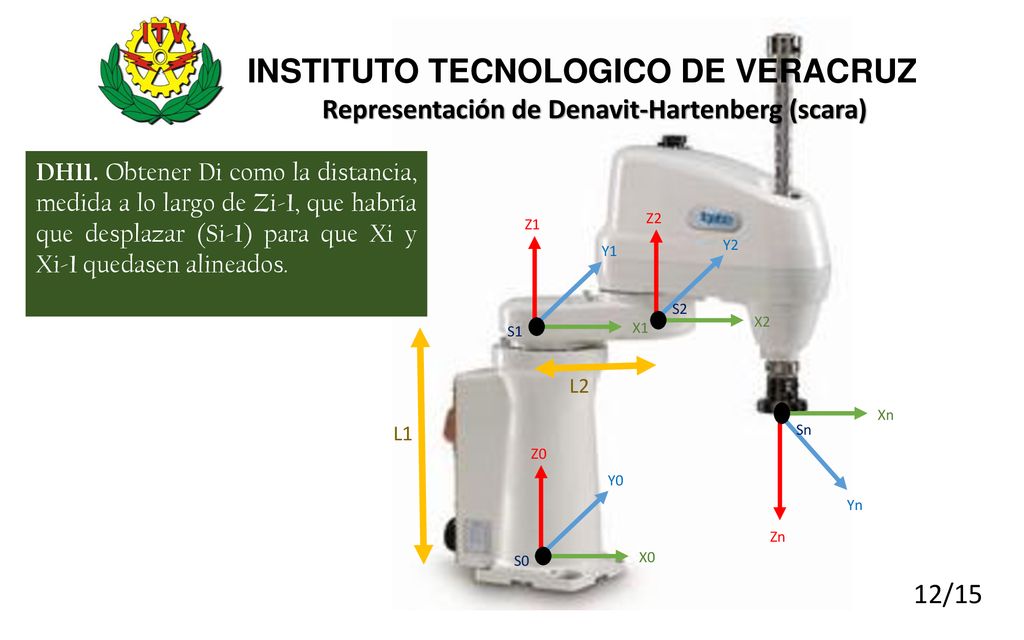

Representación de Denavit-Hartenberg (scara) DH11. Obtener Di como la distancia, medida a lo largo de Zi-1, que habría que desplazar (Si-1) para que Xi y Xi-1 quedasen alineados. Z1 Y1 X1 S1 Z2 Y2 X2 S2 L1 L2 Zn Yn Xn Sn Z0 Y0 X0 S0

13 INSTITUTO TECNOLOGICO DE VERACRUZ

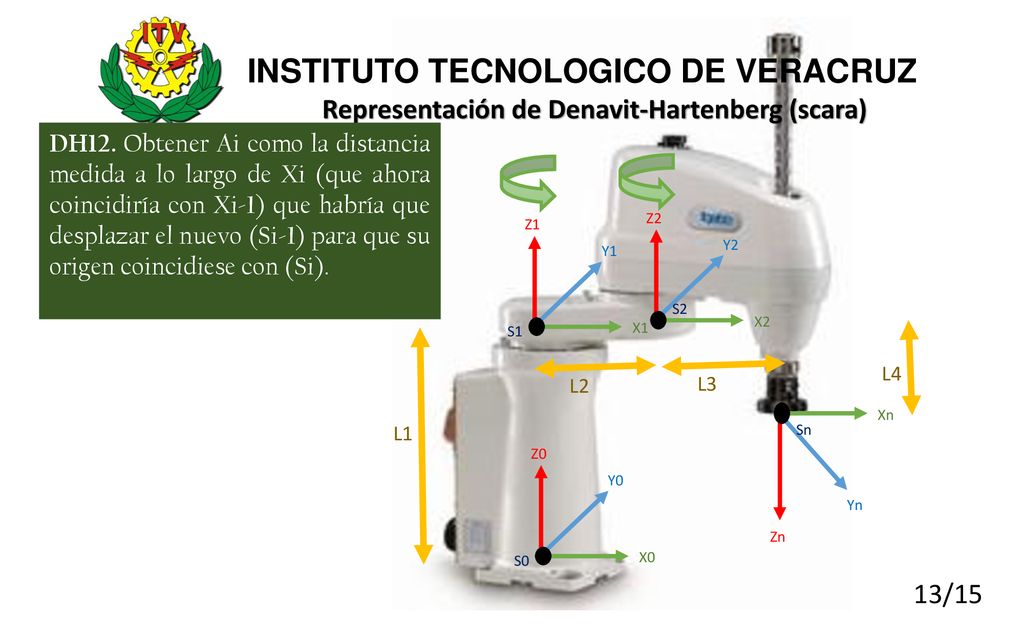

Representación de Denavit-Hartenberg (scara) DH12. Obtener Ai como la distancia medida a lo largo de Xi (que ahora coincidiría con Xi-1) que habría que desplazar el nuevo (Si-1) para que su origen coincidiese con (Si). Z1 Y1 X1 S1 Z2 Y2 X2 S2 L3 L4 L1 L2 Zn Yn Xn Sn Z0 Y0 X0 S0

14 INSTITUTO TECNOLOGICO DE VERACRUZ
Representación de Denavit-Hartenberg (scara) Z1 Y1 X1 S1 Z2 Y2 X2 S2 L3 L4 L1 L2 Zn Yn Xn Sn Z0 Y0 X0 S0

15 INSTITUTO TECNOLOGICO DE VERACRUZ

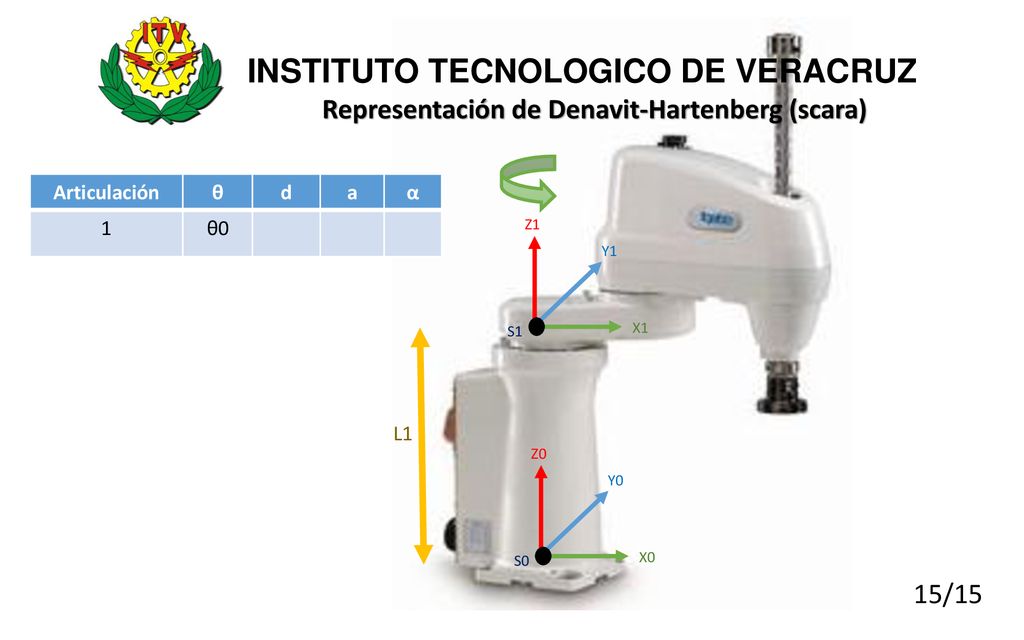

Representación de Denavit-Hartenberg (scara) Articulación θ d a α 1 θ0 Z1 Y1 X1 S1 L1 Z0 Y0 X0 S0

16 INSTITUTO TECNOLOGICO DE VERACRUZ
Representación de Denavit-Hartenberg (scara) Articulación θ d a α 1 θ0 L1 Z1 Y1 X1 S1 L1 Z0 Y0 X0 S0

17 INSTITUTO TECNOLOGICO DE VERACRUZ
Representación de Denavit-Hartenberg (scara) Articulación θ d a α 1 θ0 L1 Z1 Y1 X1 S1 L1

18 INSTITUTO TECNOLOGICO DE VERACRUZ
Representación de Denavit-Hartenberg (scara) Articulación θ d a α 1 θ0 L1 Z1 Y1 X1 S1 L1

19 INSTITUTO TECNOLOGICO DE VERACRUZ
Representación de Denavit-Hartenberg (scara) Articulación θ d a α 1 θ0 L1 2 θ1 Z1 Y1 X1 S1 Z2 Y2 X2 S2 L2

20 INSTITUTO TECNOLOGICO DE VERACRUZ
Representación de Denavit-Hartenberg (scara) Articulación θ d a α 1 θ0 L1 2 θ1 Z1 Y1 X1 S1 Z2 Y2 X2 S2 L2

21 INSTITUTO TECNOLOGICO DE VERACRUZ

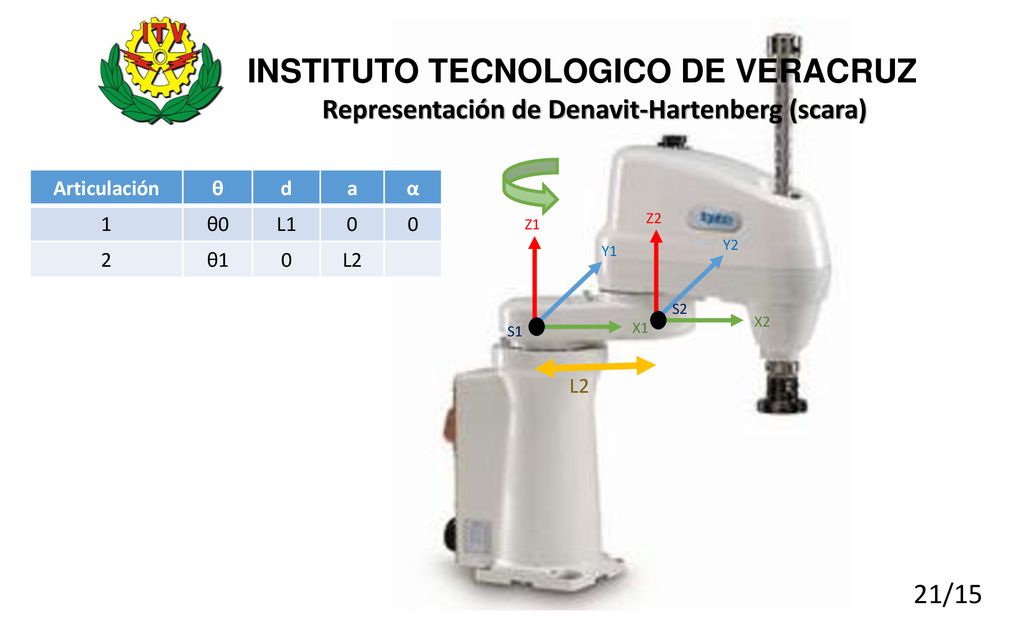

Representación de Denavit-Hartenberg (scara) Articulación θ d a α 1 θ0 L1 2 θ1 L2 Z1 Y1 X1 S1 Z2 Y2 X2 S2 L2

22 INSTITUTO TECNOLOGICO DE VERACRUZ
Representación de Denavit-Hartenberg (scara) Articulación θ d a α 1 θ0 L1 2 θ1 L2 Z1 Y1 X1 S1 Z2 Y2 X2 S2

23 INSTITUTO TECNOLOGICO DE VERACRUZ
Representación de Denavit-Hartenberg (scara) Articulación θ d a α 1 θ0 L1 2 θ1 L2 Z1 Y1 X1 S1

24 INSTITUTO TECNOLOGICO DE VERACRUZ

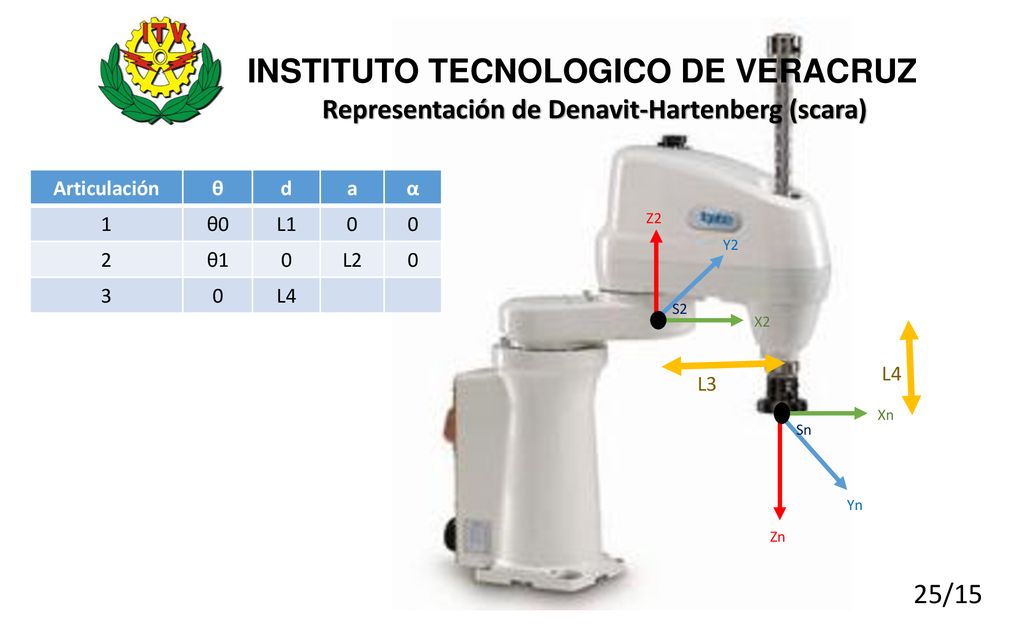

Representación de Denavit-Hartenberg (scara) Articulación θ d a α 1 θ0 L1 2 θ1 L2 3 Z2 Y2 X2 S2 L3 L4 Zn Yn Xn Sn

25 INSTITUTO TECNOLOGICO DE VERACRUZ
Representación de Denavit-Hartenberg (scara) Articulación θ d a α 1 θ0 L1 2 θ1 L2 3 L4 Z2 Y2 X2 S2 L3 L4 Zn Yn Xn Sn

26 INSTITUTO TECNOLOGICO DE VERACRUZ

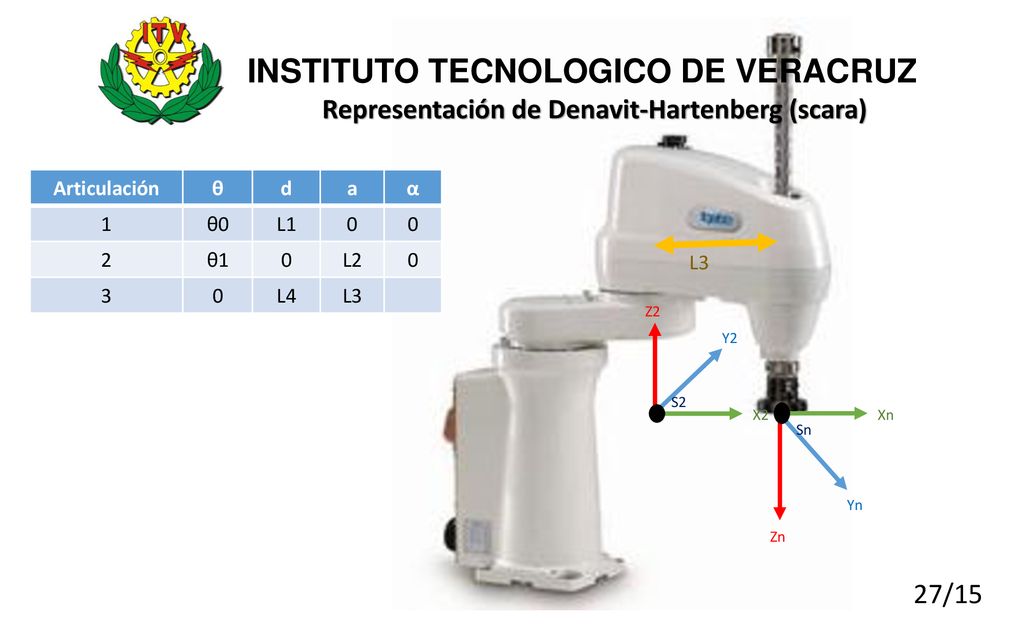

Representación de Denavit-Hartenberg (scara) Articulación θ d a α 1 θ0 L1 2 θ1 L2 3 L4 L3 Z2 Y2 X2 S2 Zn Yn Xn Sn

27 INSTITUTO TECNOLOGICO DE VERACRUZ

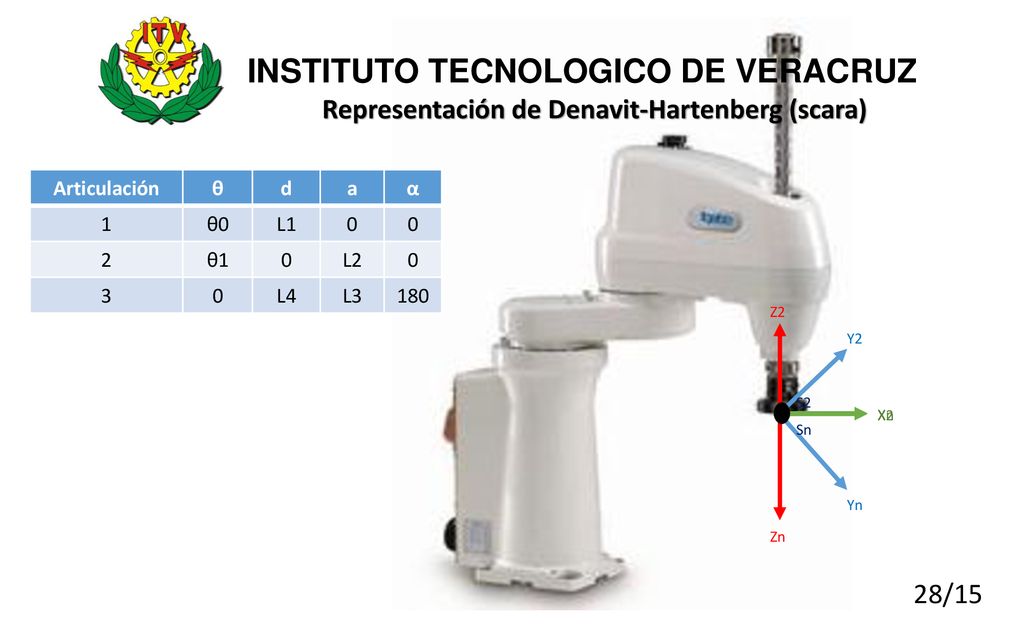

Representación de Denavit-Hartenberg (scara) Articulación θ d a α 1 θ0 L1 2 θ1 L2 3 L4 L3 L3 Z2 Y2 X2 S2 Zn Yn Xn Sn

28 INSTITUTO TECNOLOGICO DE VERACRUZ

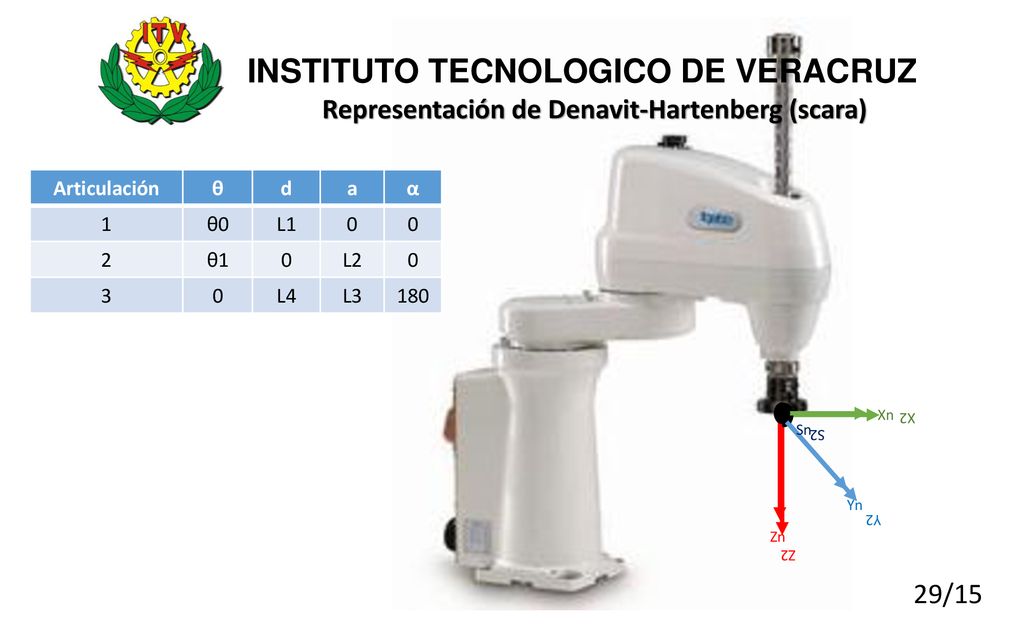

Representación de Denavit-Hartenberg (scara) Articulación θ d a α 1 θ0 L1 2 θ1 L2 3 L4 L3 180 Z2 Y2 X2 S2 Zn Yn Xn Sn

29 INSTITUTO TECNOLOGICO DE VERACRUZ

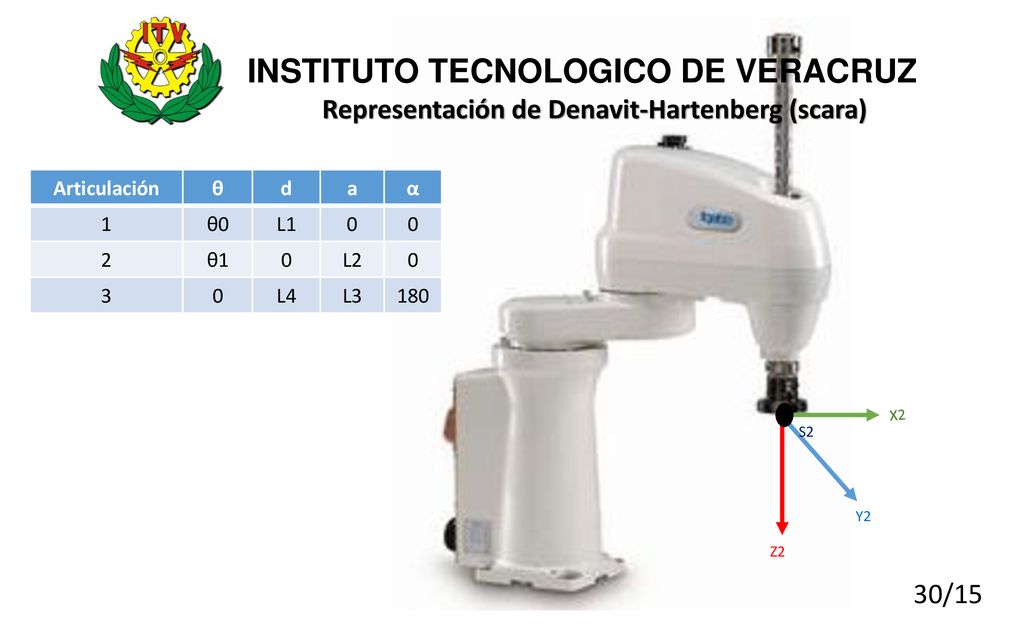

Representación de Denavit-Hartenberg (scara) Articulación θ d a α 1 θ0 L1 2 θ1 L2 3 L4 L3 180 Z2 Y2 X2 S2 Zn Yn Xn Sn

30 INSTITUTO TECNOLOGICO DE VERACRUZ
Representación de Denavit-Hartenberg (scara) Articulación θ d a α 1 θ0 L1 2 θ1 L2 3 L4 L3 180 Z2 Y2 X2 S2

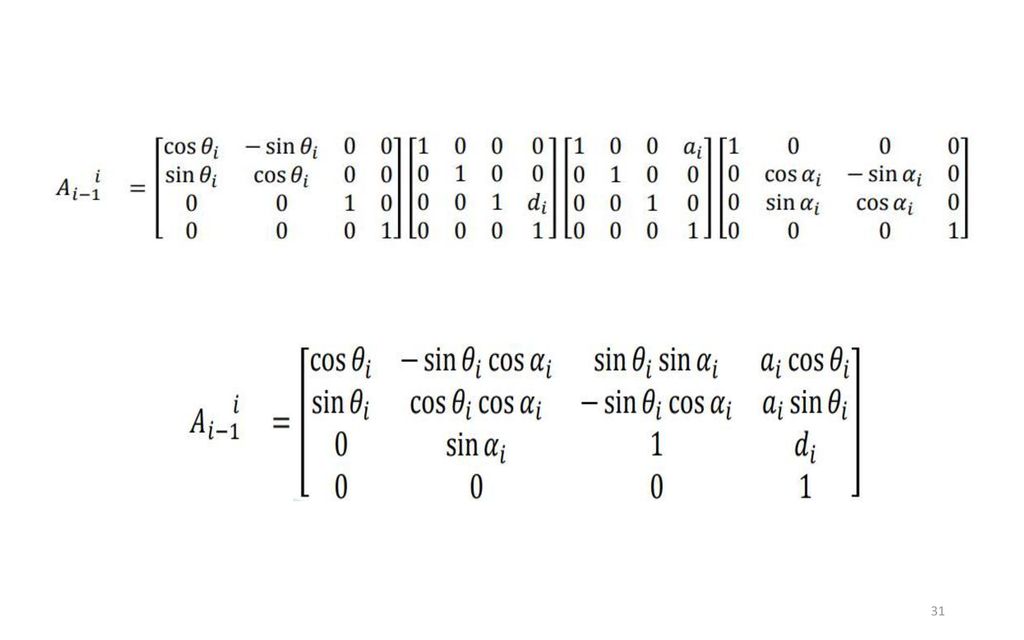

31

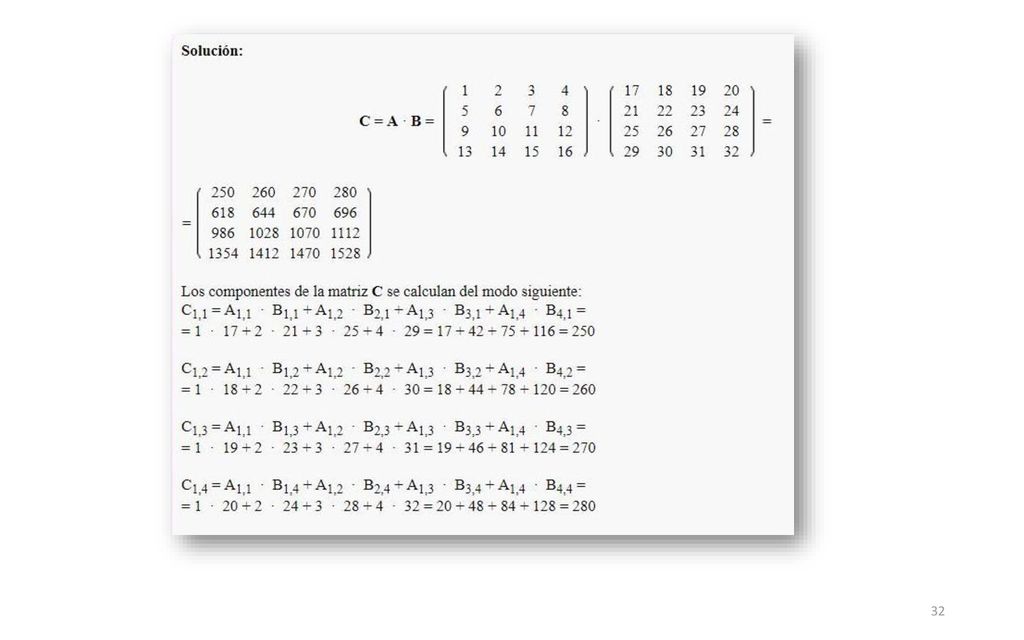

32

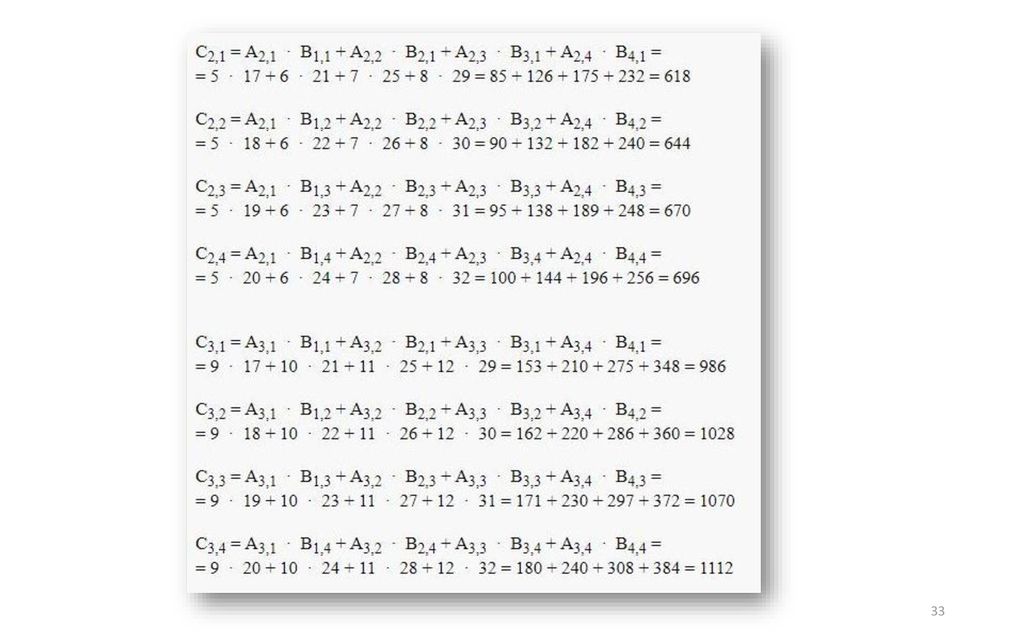

33

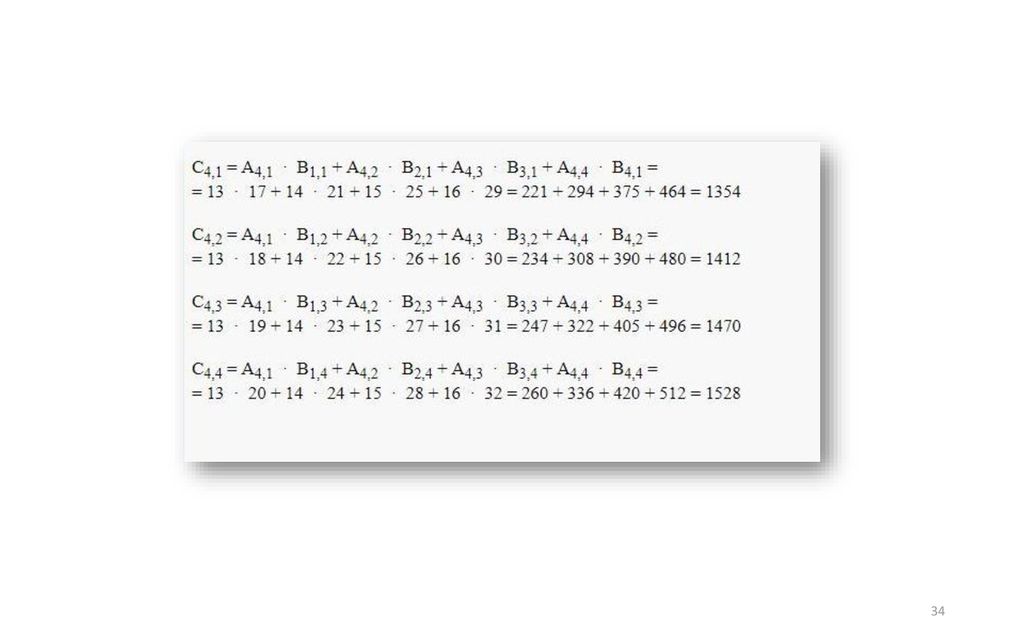

34

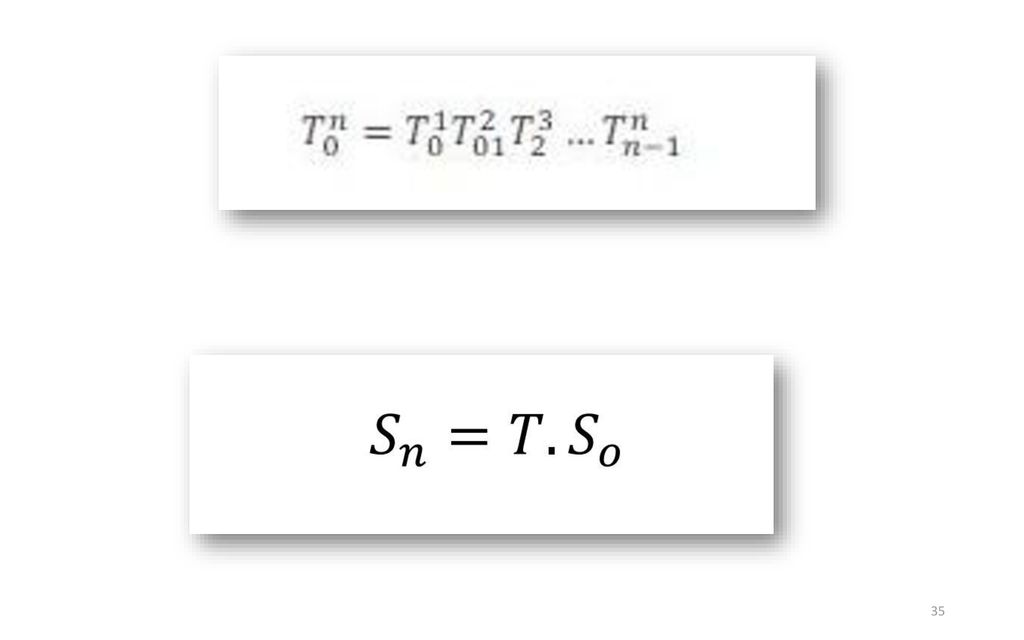

35

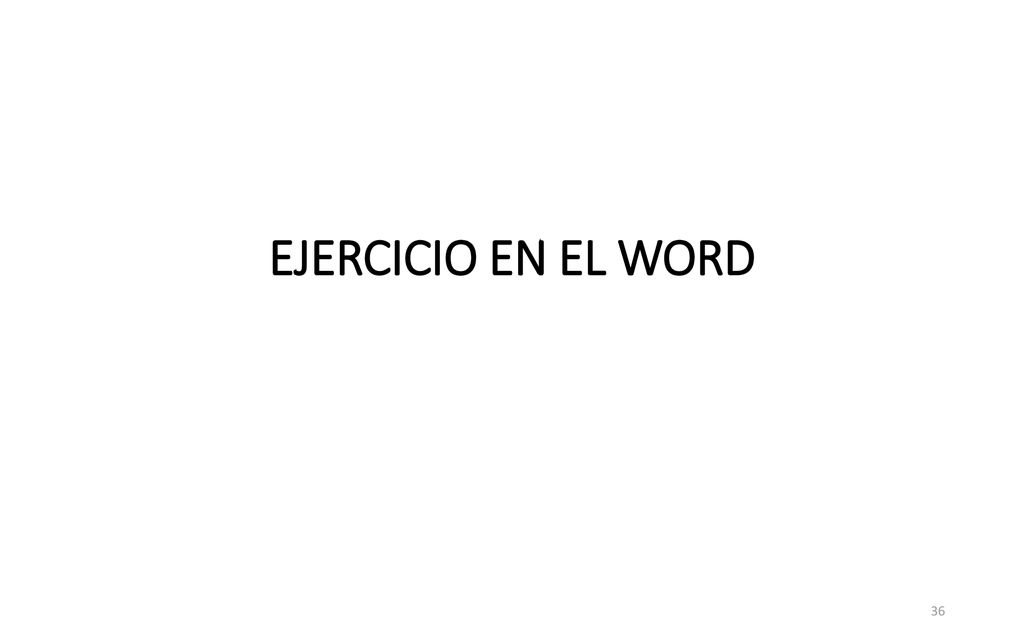

36 EJERCICIO EN EL WORD
