CONSTRUCCIÓN DE TRIÁNGULOS Y CUADRILÁTEROS

Presentación del tema: "CONSTRUCCIÓN DE TRIÁNGULOS Y CUADRILÁTEROS"— Transcripción de la presentación:

1 CONSTRUCCIÓN DE TRIÁNGULOS Y CUADRILÁTEROS

2 TRIÁNGULO RECTÁNGULO. DATOS: Hipotenusa = 25 mm; cateto = 63 mm.

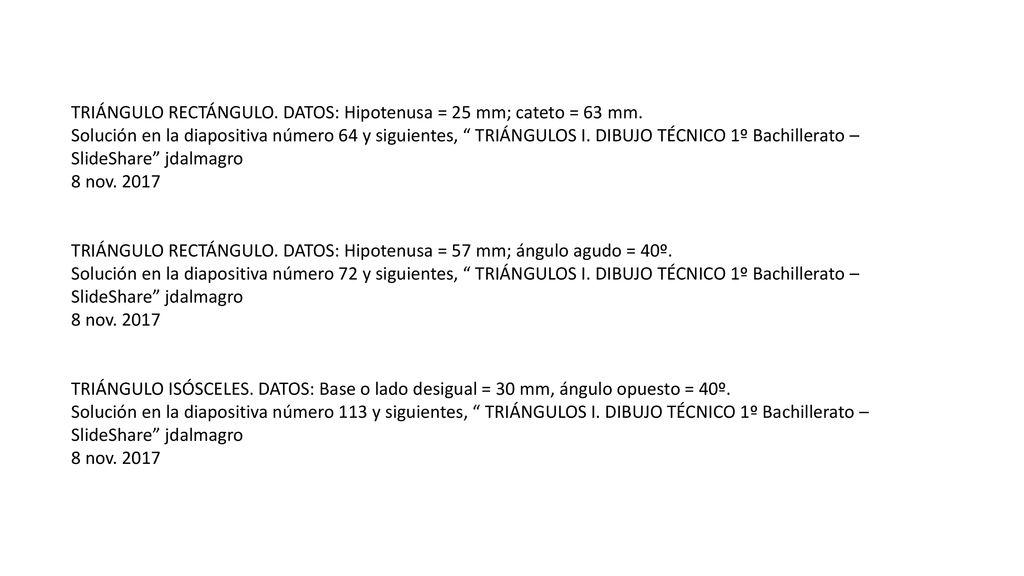

Solución en la diapositiva número 64 y siguientes, “ TRIÁNGULOS I. DIBUJO TÉCNICO 1º Bachillerato – SlideShare” jdalmagro 8 nov. 2017 TRIÁNGULO RECTÁNGULO. DATOS: Hipotenusa = 57 mm; ángulo agudo = 40º. Solución en la diapositiva número 72 y siguientes, “ TRIÁNGULOS I. DIBUJO TÉCNICO 1º Bachillerato – SlideShare” jdalmagro TRIÁNGULO ISÓSCELES. DATOS: Base o lado desigual = 30 mm, ángulo opuesto = 40º. Solución en la diapositiva número 113 y siguientes, “ TRIÁNGULOS I. DIBUJO TÉCNICO 1º Bachillerato – SlideShare” jdalmagro

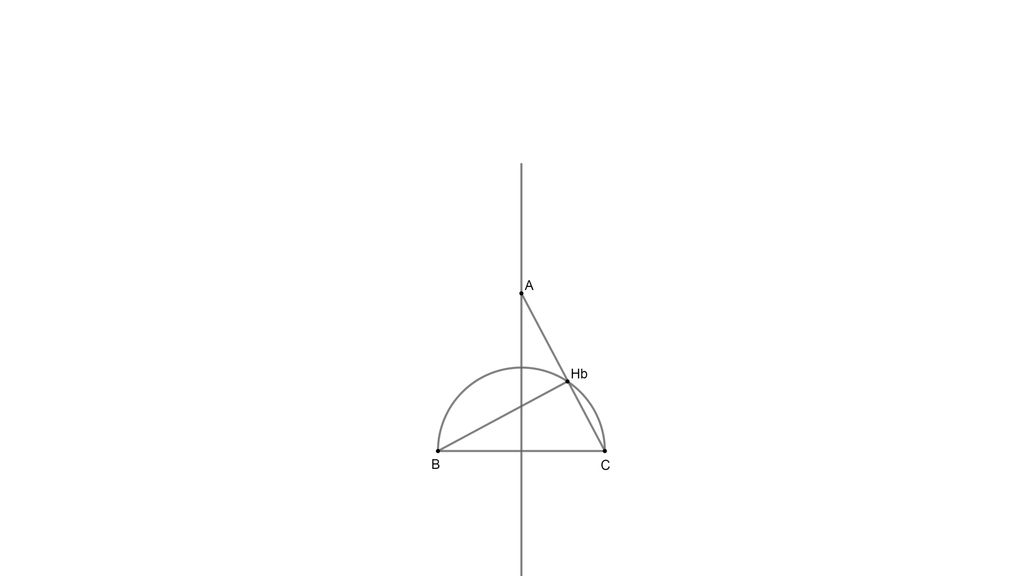

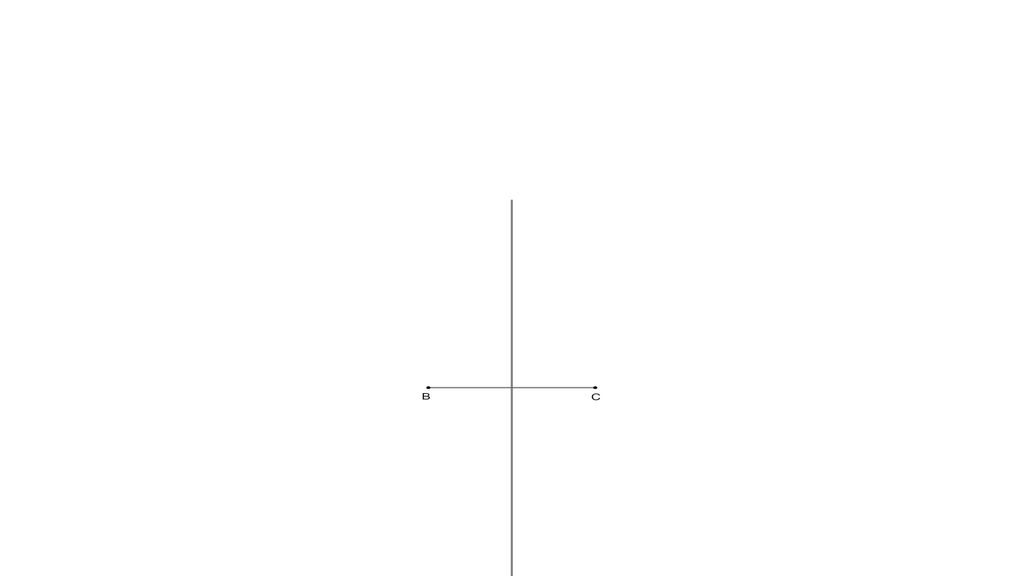

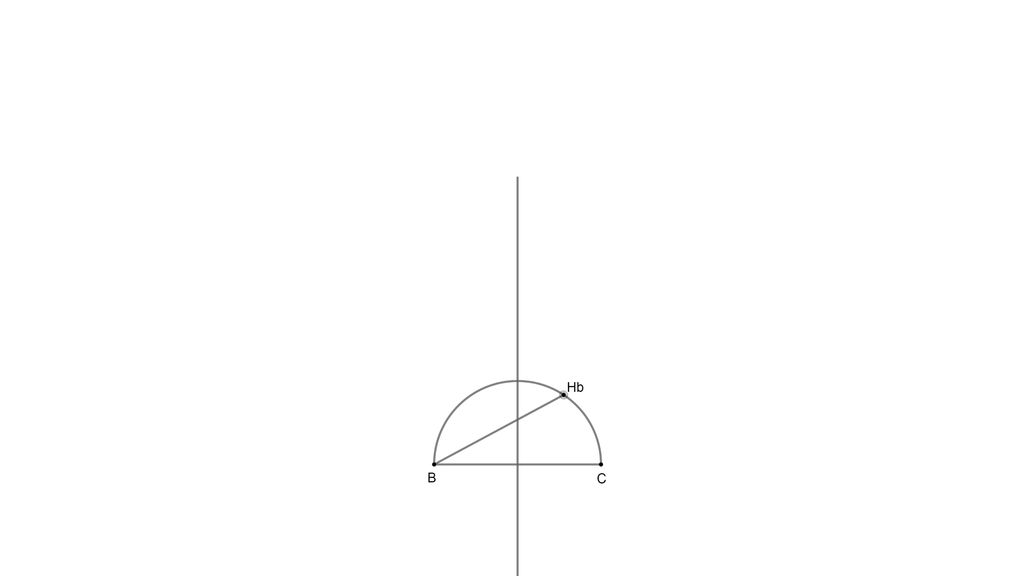

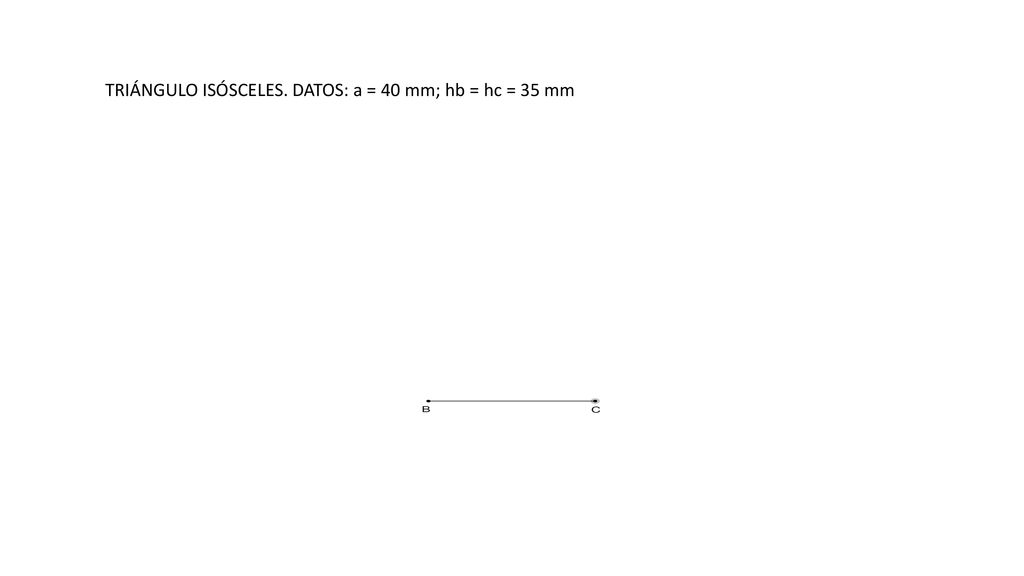

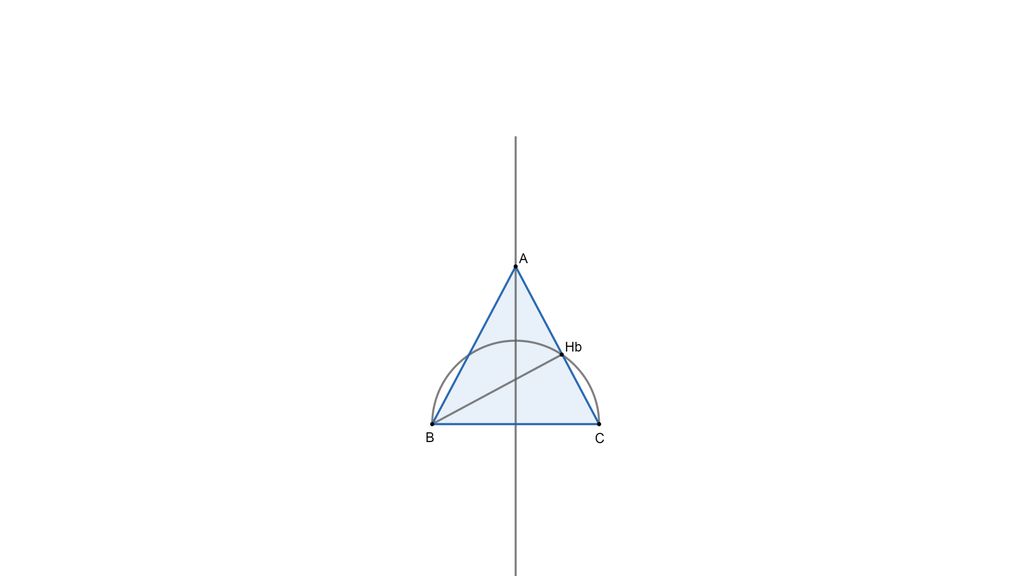

3 TRIÁNGULO ISÓSCELES. DATOS: a = 40 mm; hb = hc = 35 mm

4

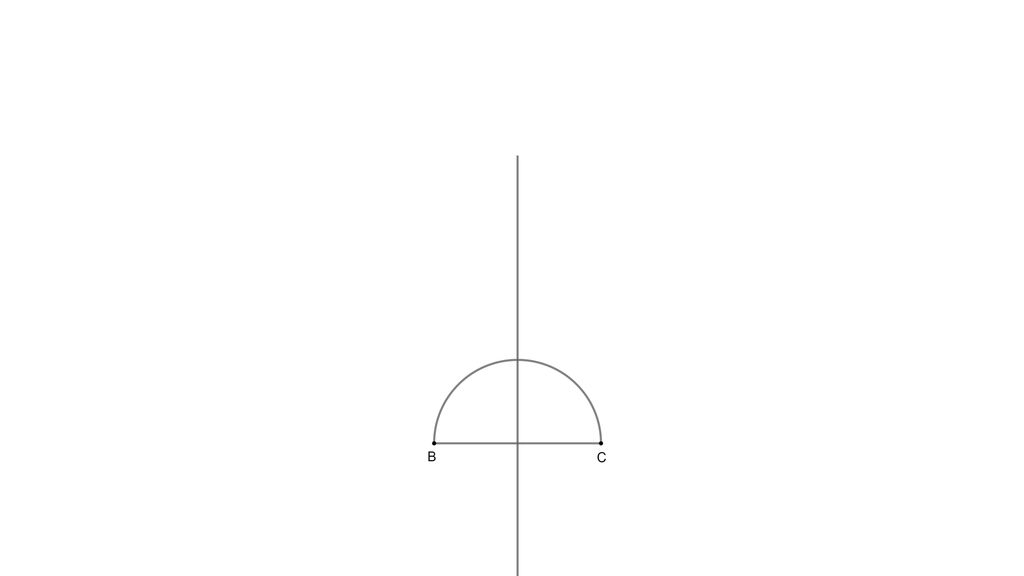

5

6

7

8

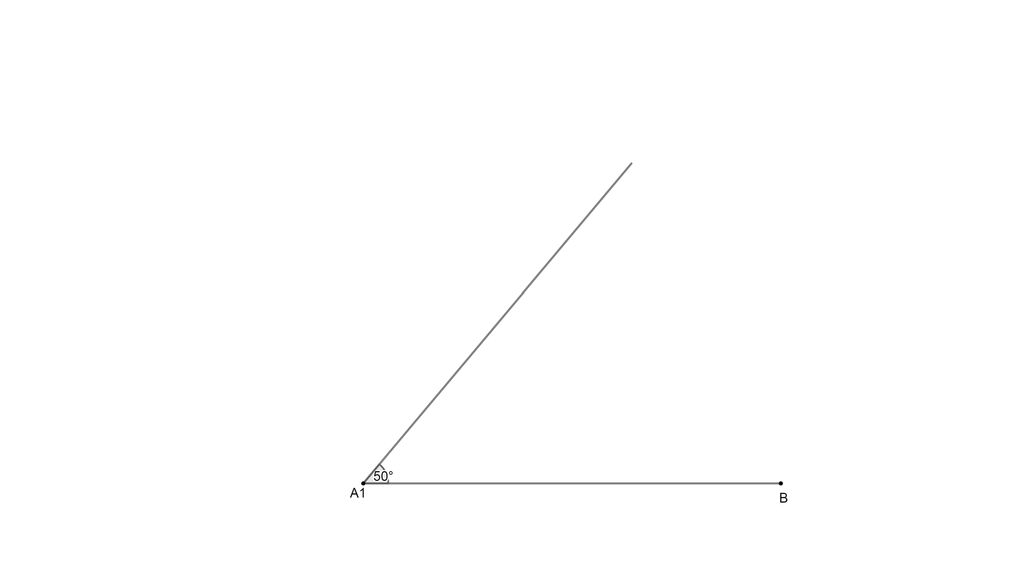

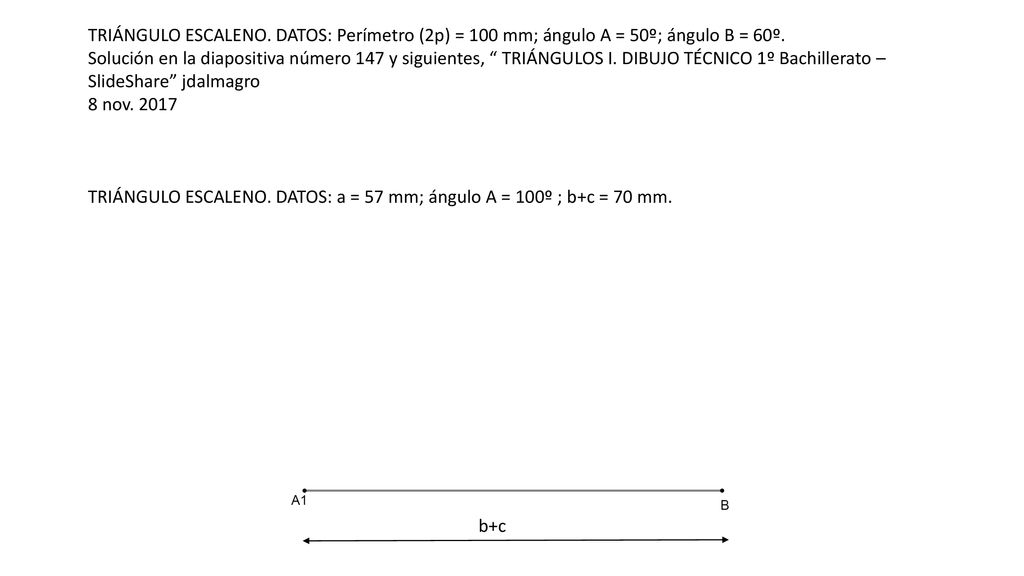

9 TRIÁNGULO ESCALENO. DATOS: Perímetro (2p) = 100 mm; ángulo A = 50º; ángulo B = 60º.

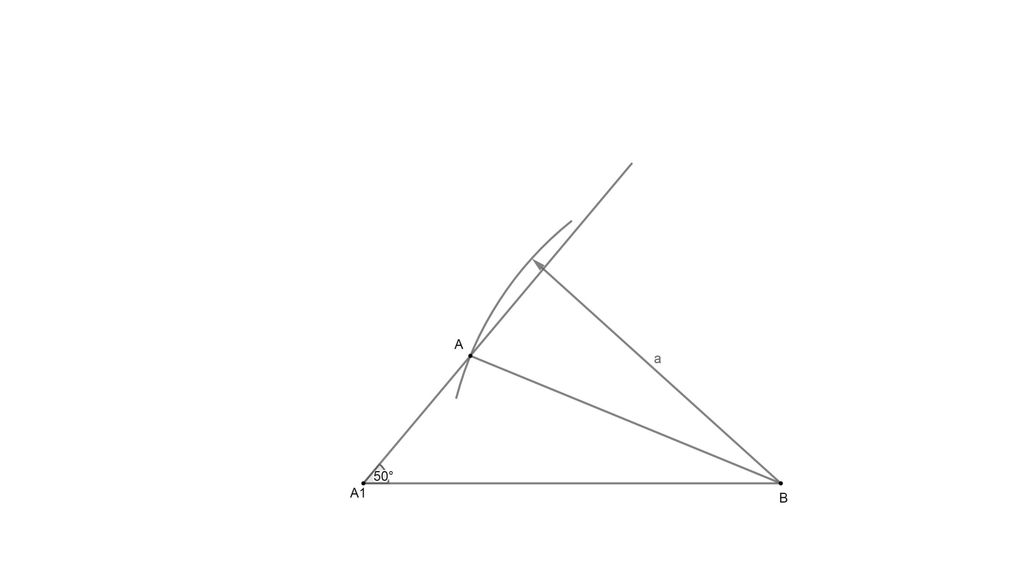

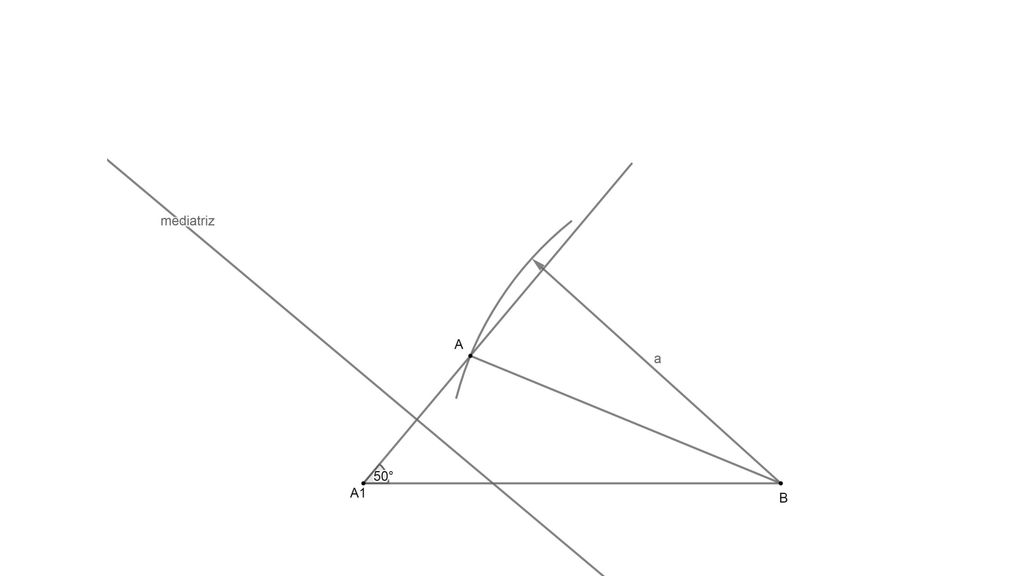

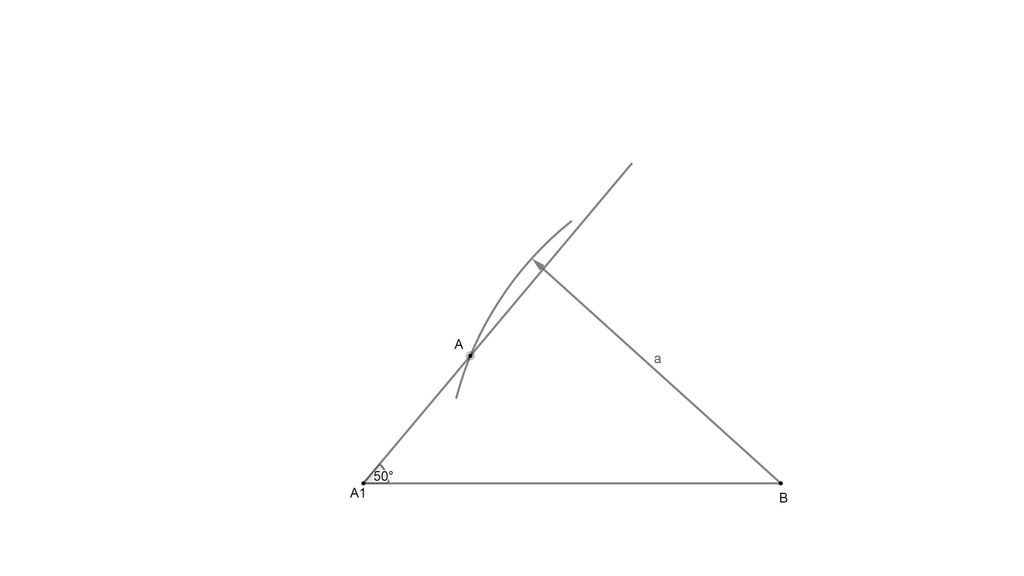

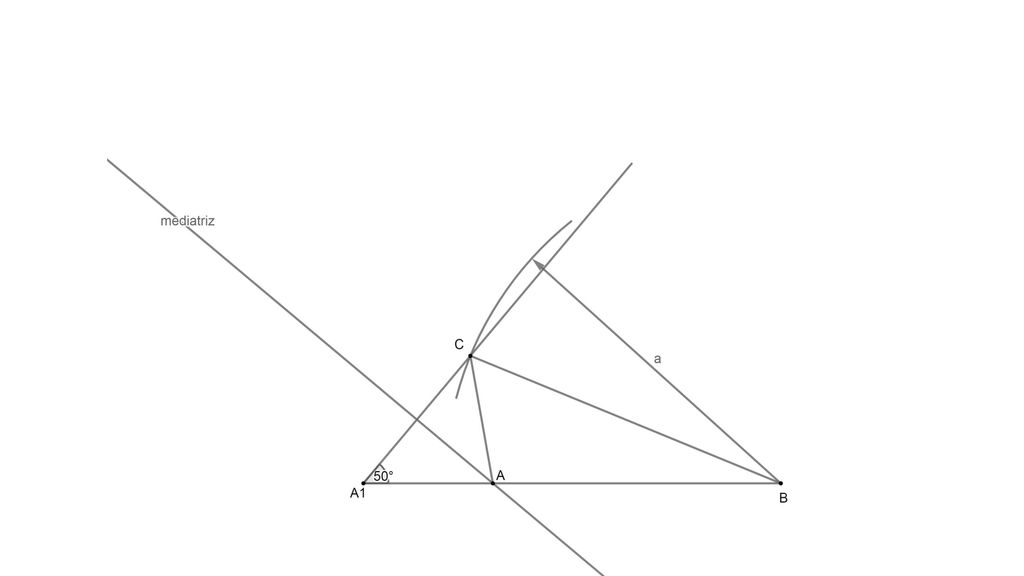

Solución en la diapositiva número 147 y siguientes, “ TRIÁNGULOS I. DIBUJO TÉCNICO 1º Bachillerato – SlideShare” jdalmagro 8 nov. 2017 TRIÁNGULO ESCALENO. DATOS: a = 57 mm; ángulo A = 100º ; b+c = 70 mm. b+c

10

11

12

13

14

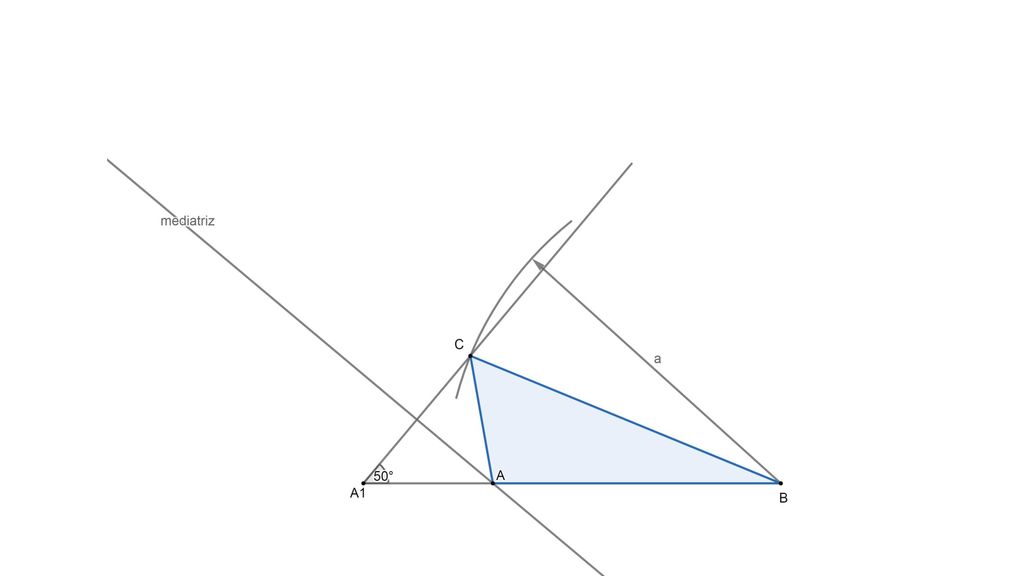

15

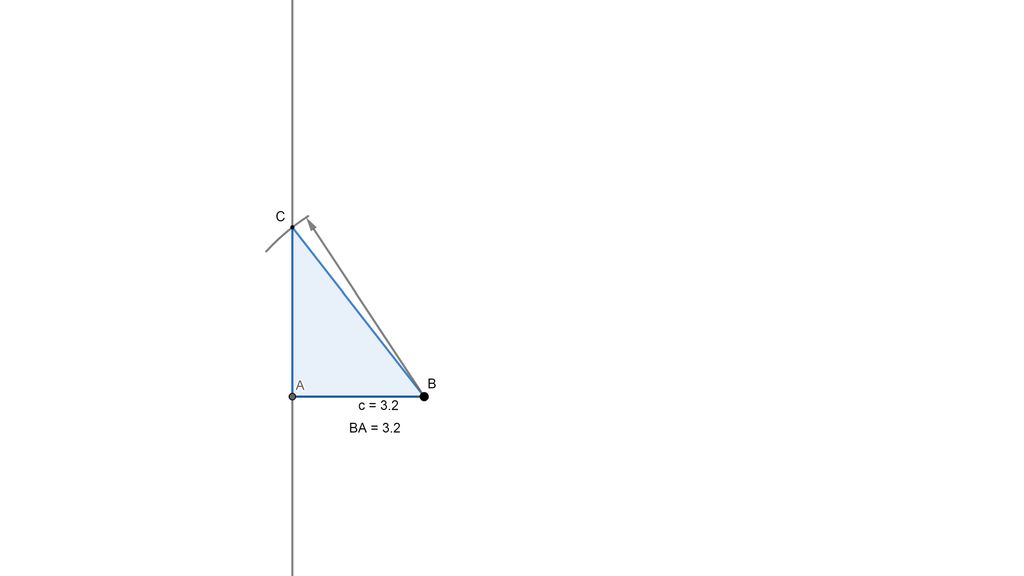

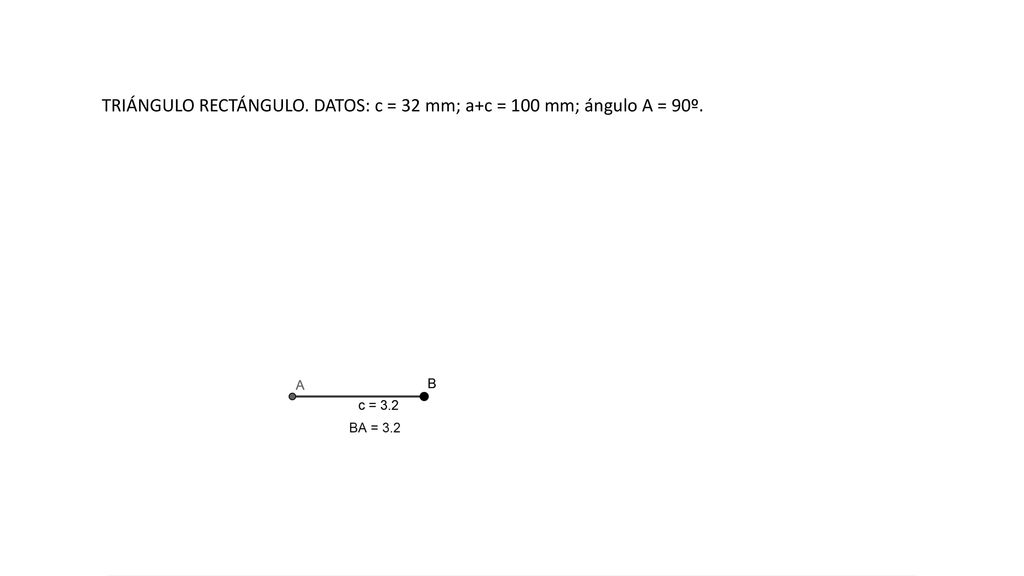

16 TRIÁNGULO RECTÁNGULO. DATOS: c = 32 mm; a+c = 100 mm; ángulo A = 90º.

17

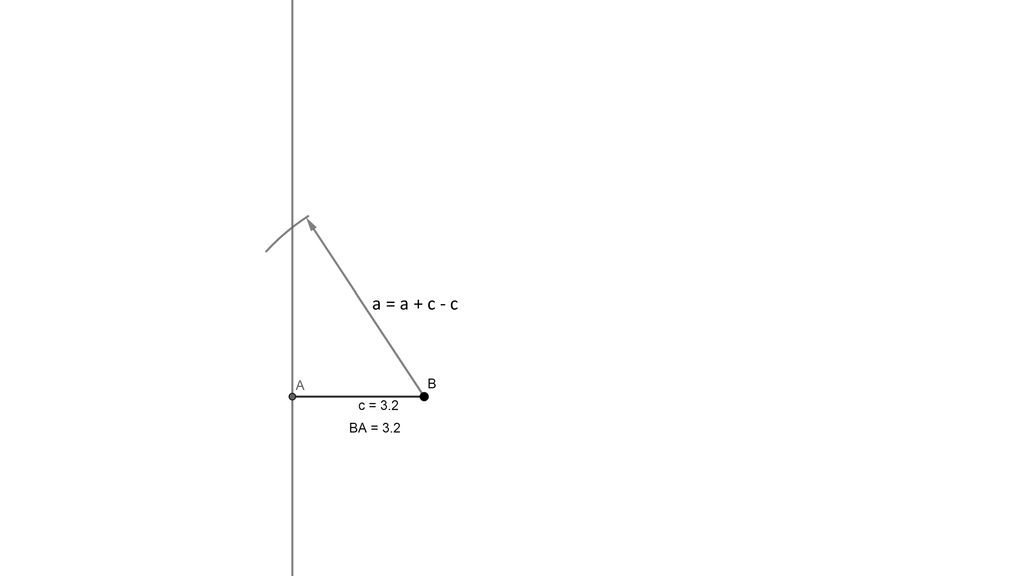

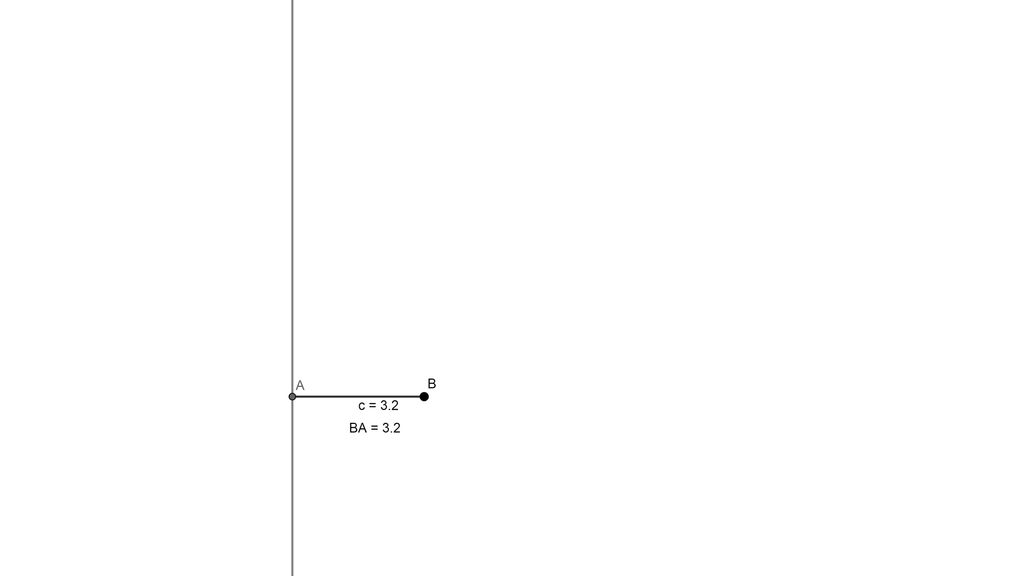

18 a = a + c - c

19

20 TRIÁNGULO ESCALENO. DATOS: ángulo B = 70º, b = 44 mm, a+c = 70 mm

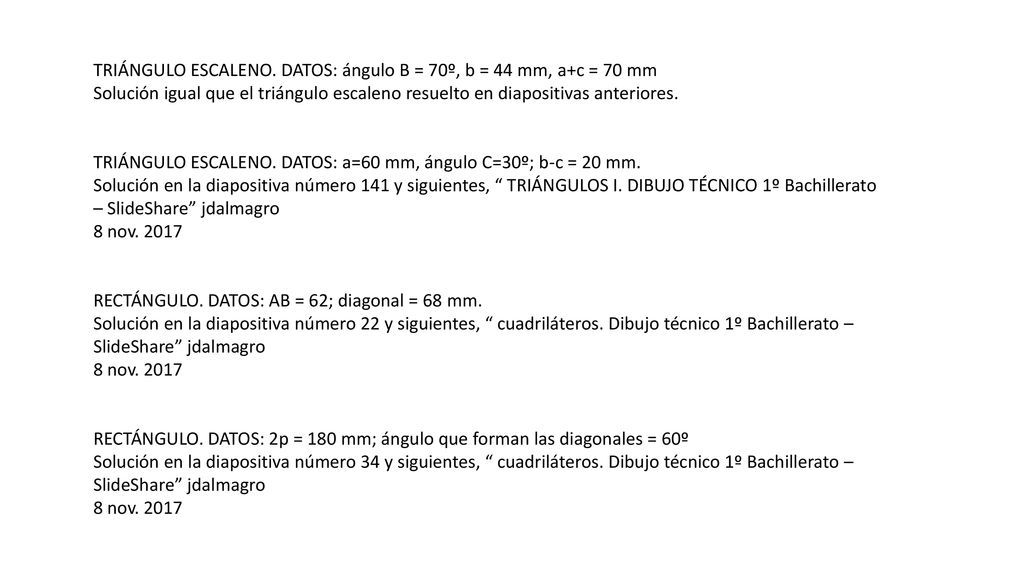

Solución igual que el triángulo escaleno resuelto en diapositivas anteriores. TRIÁNGULO ESCALENO. DATOS: a=60 mm, ángulo C=30º; b-c = 20 mm. Solución en la diapositiva número 141 y siguientes, “ TRIÁNGULOS I. DIBUJO TÉCNICO 1º Bachillerato – SlideShare” jdalmagro 8 nov. 2017 RECTÁNGULO. DATOS: AB = 62; diagonal = 68 mm. Solución en la diapositiva número 22 y siguientes, “ cuadriláteros. Dibujo técnico 1º Bachillerato – SlideShare” jdalmagro RECTÁNGULO. DATOS: 2p = 180 mm; ángulo que forman las diagonales = 60º Solución en la diapositiva número 34 y siguientes, “ cuadriláteros. Dibujo técnico 1º Bachillerato – SlideShare” jdalmagro

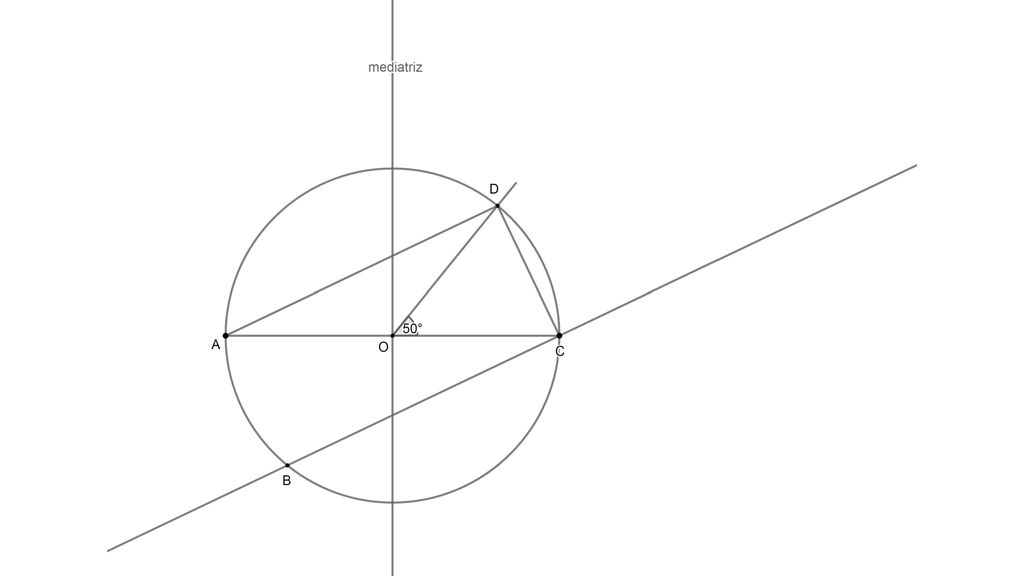

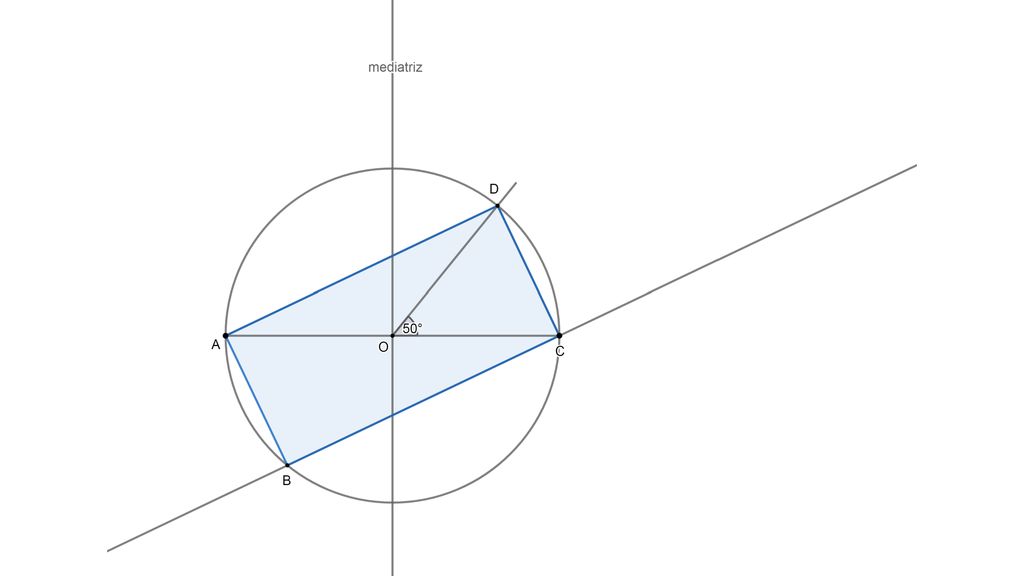

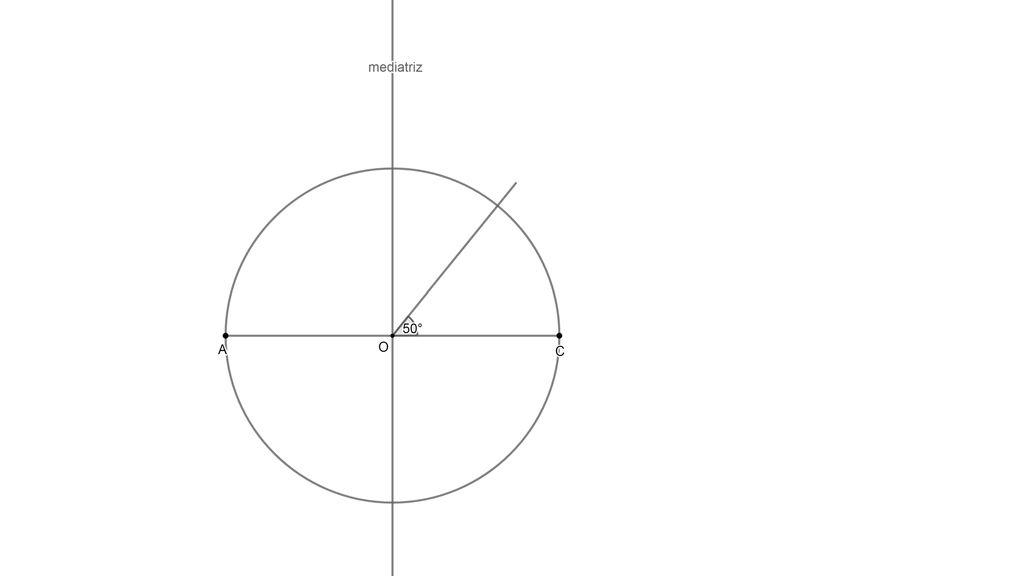

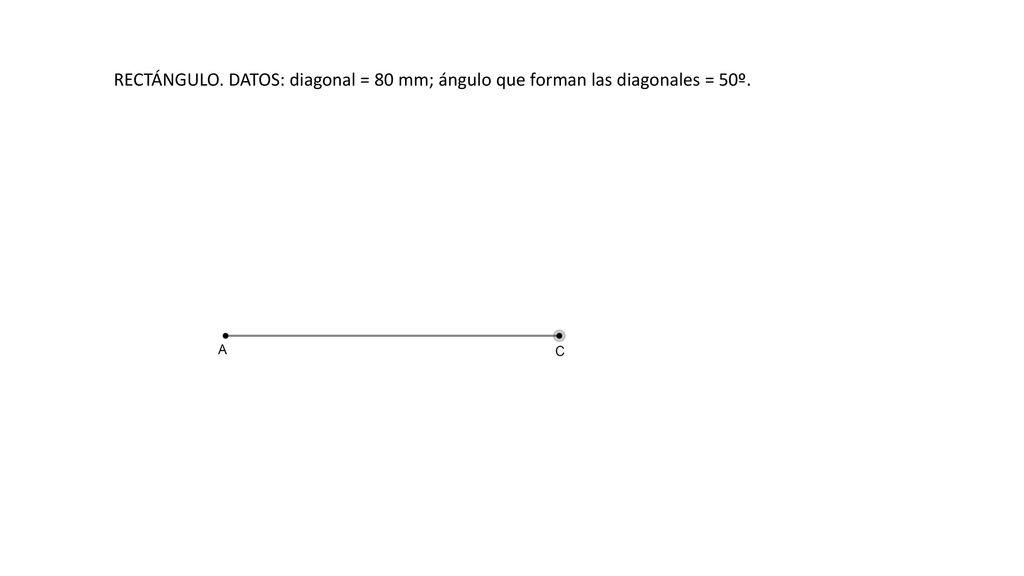

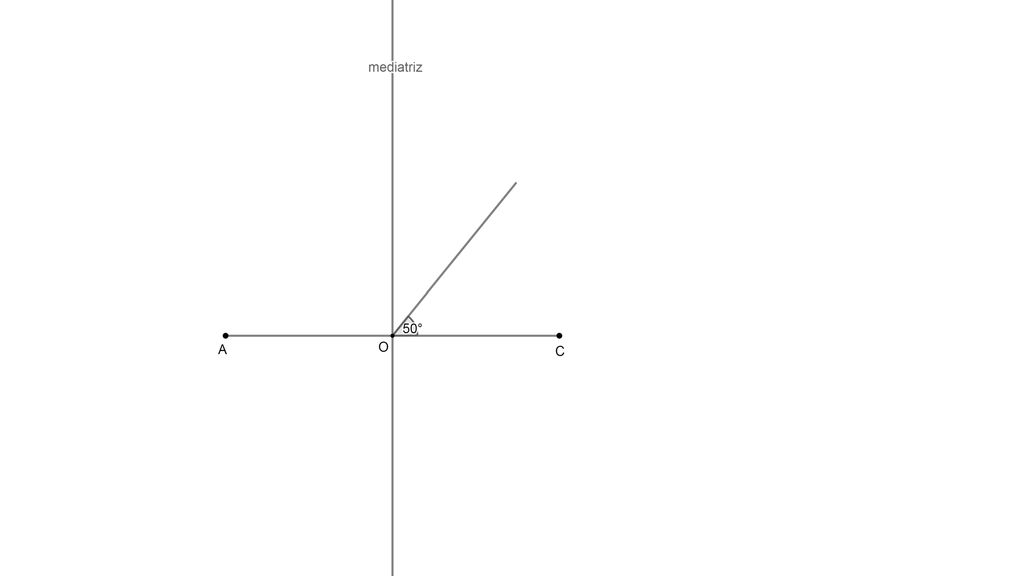

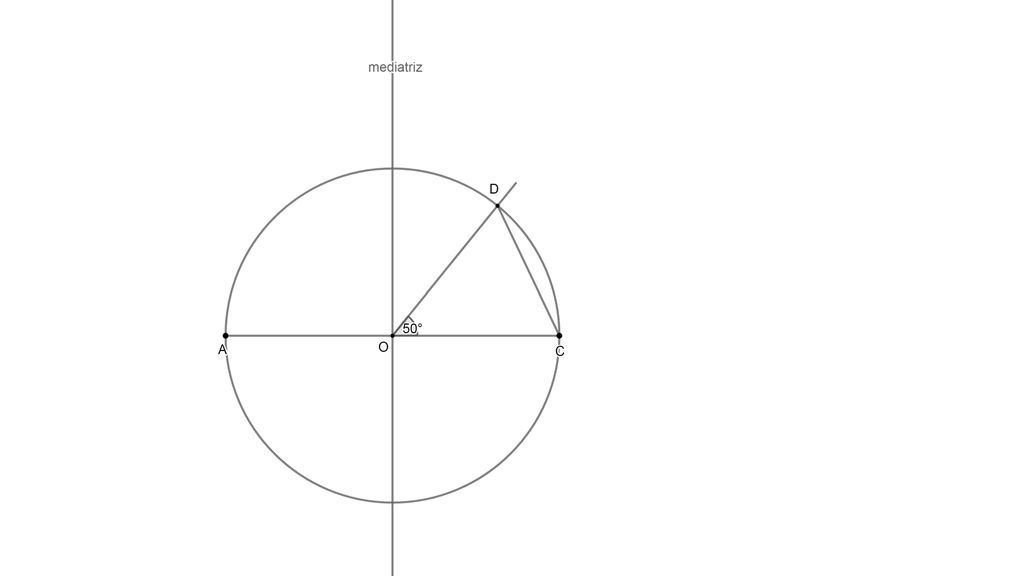

21 RECTÁNGULO. DATOS: diagonal = 80 mm; ángulo que forman las diagonales = 50º.

22

23

24

25

26

27

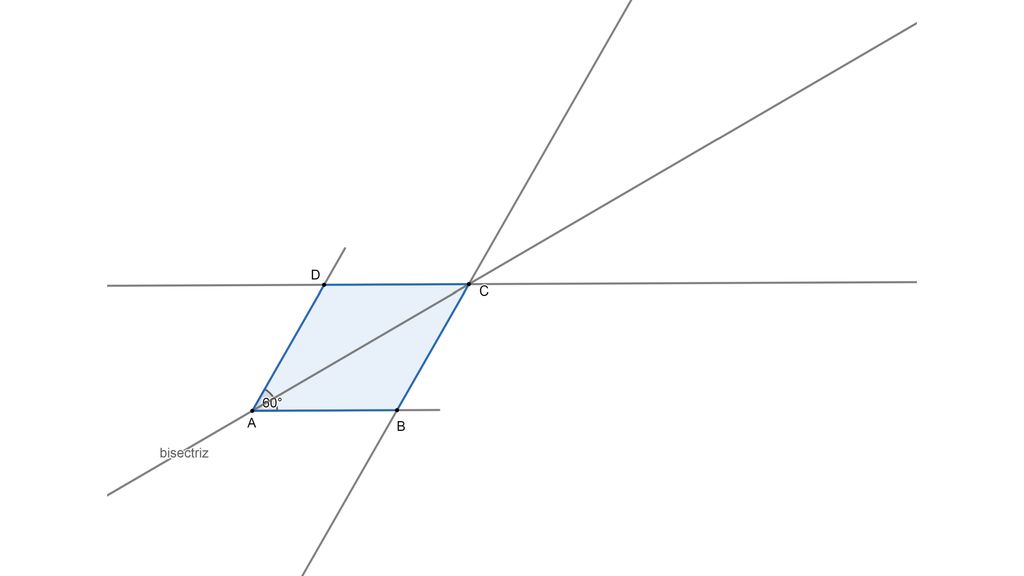

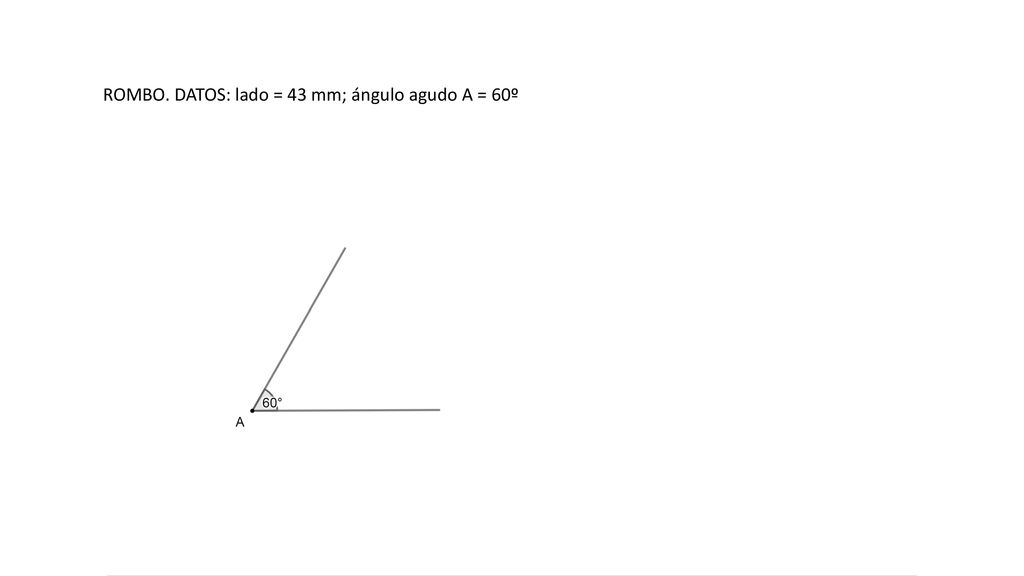

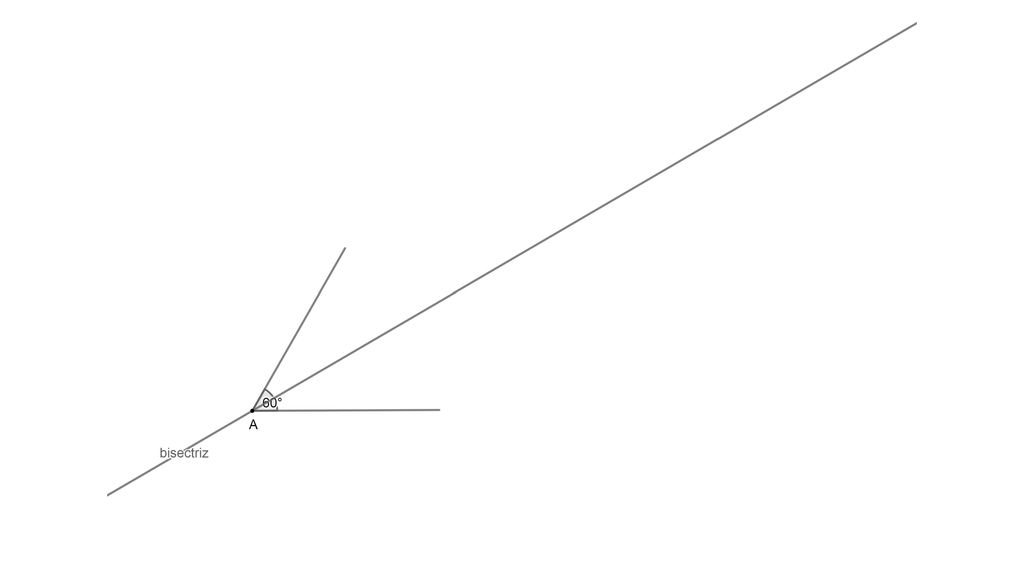

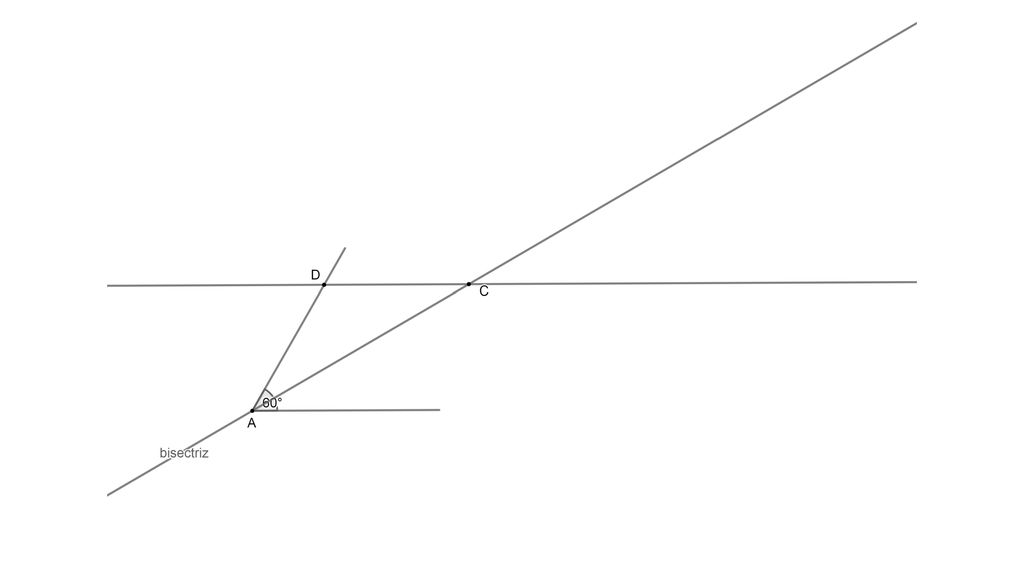

28 ROMBO. DATOS: lado = 43 mm; ángulo agudo A = 60º

29

30

31

32 ROMBOIDE. DATOS: altura = 31 mm; diagonal mayor = 62 mm; diagonal menor = 44 mm.

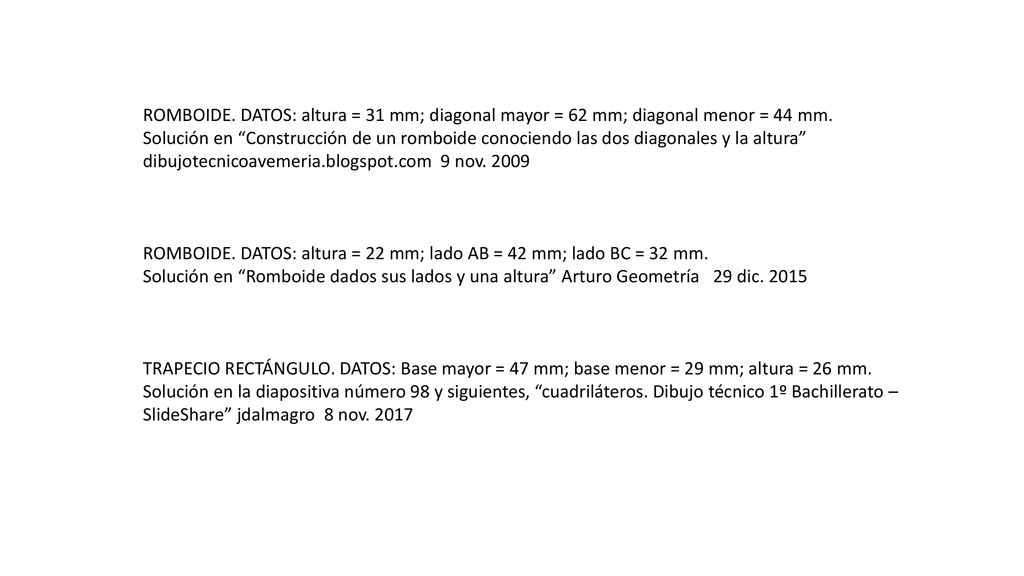

Solución en “Construcción de un romboide conociendo las dos diagonales y la altura” dibujotecnicoavemeria.blogspot.com 9 nov. 2009 ROMBOIDE. DATOS: altura = 22 mm; lado AB = 42 mm; lado BC = 32 mm. Solución en “Romboide dados sus lados y una altura” Arturo Geometría 29 dic. 2015 TRAPECIO RECTÁNGULO. DATOS: Base mayor = 47 mm; base menor = 29 mm; altura = 26 mm. Solución en la diapositiva número 98 y siguientes, “cuadriláteros. Dibujo técnico 1º Bachillerato – SlideShare” jdalmagro 8 nov. 2017
