1 DISEÑO ARQUITECTÓNICO DISEÑO ARQUITECTÓNICO - ARQ. HUGO BARAGIOLA

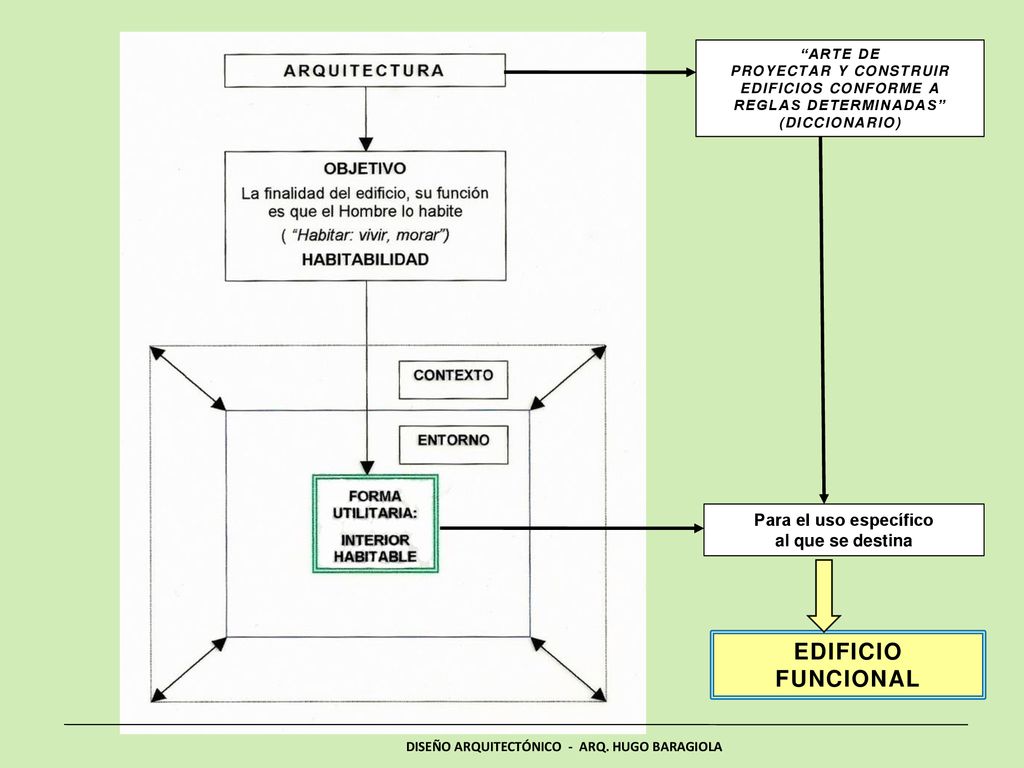

2 EDIFICIO FUNCIONAL Para el uso específico al que se destina “ARTE DE
PROYECTAR Y CONSTRUIR EDIFICIOS CONFORME A REGLAS DETERMINADAS” (DICCIONARIO) Para el uso específico al que se destina EDIFICIO FUNCIONAL DISEÑO ARQUITECTÓNICO - ARQ. HUGO BARAGIOLA

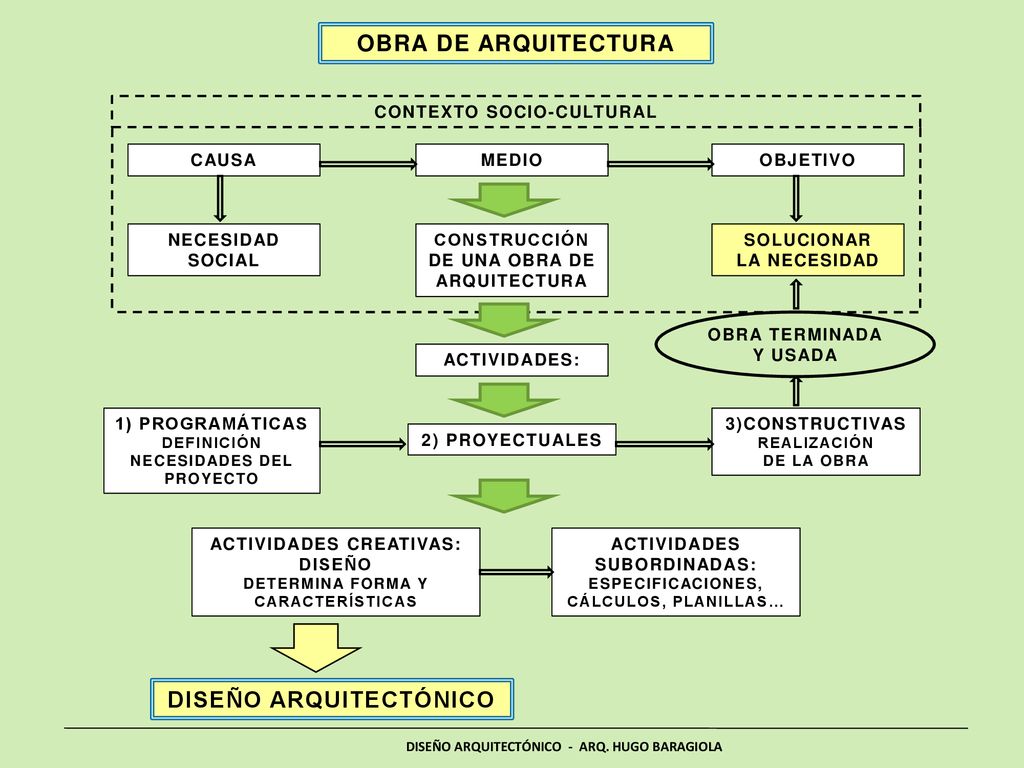

3 OBRA DE ARQUITECTURA DISEÑO ARQUITECTÓNICO
CONTEXTO SOCIO-CULTURAL CAUSA MEDIO OBJETIVO NECESIDAD SOCIAL CONSTRUCCIÓN DE UNA OBRA DE ARQUITECTURA SOLUCIONAR LA NECESIDAD OBRA TERMINADA Y USADA ACTIVIDADES: 1) PROGRAMÁTICAS DEFINICIÓN NECESIDADES DEL PROYECTO 3)CONSTRUCTIVAS REALIZACIÓN DE LA OBRA 2) PROYECTUALES ACTIVIDADES CREATIVAS: DISEÑO DETERMINA FORMA Y CARACTERÍSTICAS ACTIVIDADES SUBORDINADAS: ESPECIFICACIONES, CÁLCULOS, PLANILLAS… DISEÑO ARQUITECTÓNICO DISEÑO ARQUITECTÓNICO - ARQ. HUGO BARAGIOLA

4 DISEÑO ARQUITECTÓNICO - ARQ. HUGO BARAGIOLA
ANÁLISIS DE UN EDIFICIO DISEÑO ARQUITECTÓNICO - ARQ. HUGO BARAGIOLA

5 DISEÑO ARQUITECTÓNICO - ARQ. HUGO BARAGIOLA
CALLE ESCUELA CALLE DISEÑO ARQUITECTÓNICO - ARQ. HUGO BARAGIOLA

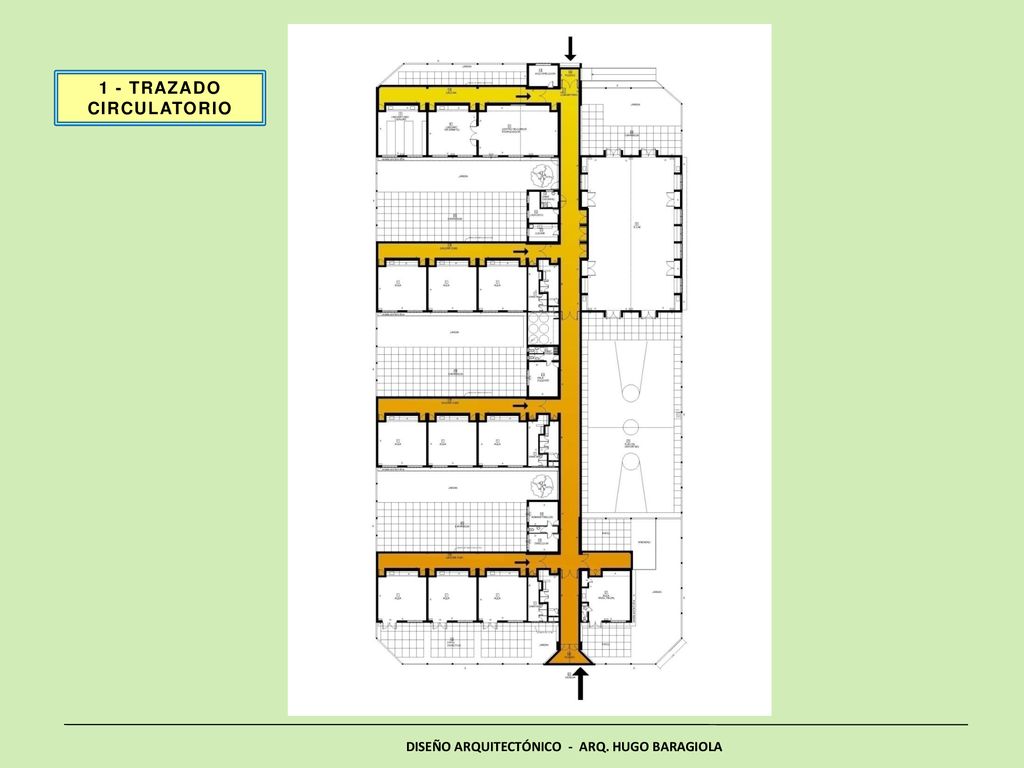

6 1 - TRAZADO CIRCULATORIO DISEÑO ARQUITECTÓNICO - ARQ. HUGO BARAGIOLA

7 DISEÑO ARQUITECTÓNICO - ARQ. HUGO BARAGIOLA

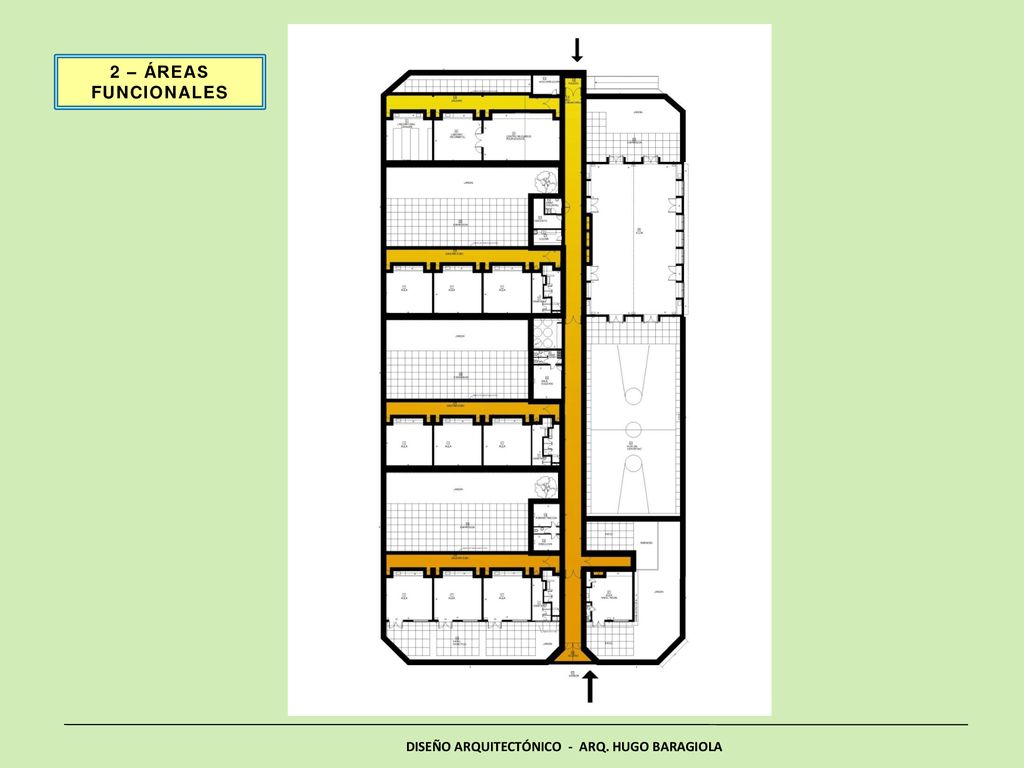

2 – ÁREAS FUNCIONALES DISEÑO ARQUITECTÓNICO - ARQ. HUGO BARAGIOLA

8 ADMINSTRACION Y SERVICIOS DISEÑO ARQUITECTÓNICO - ARQ. HUGO BARAGIOLA

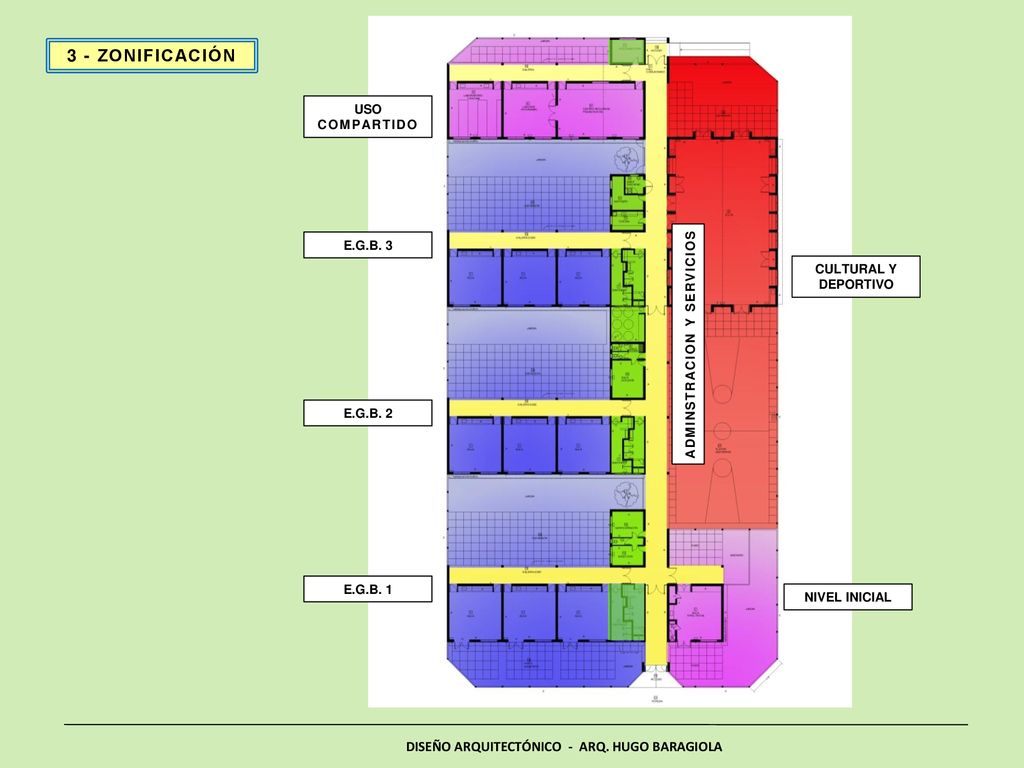

3 - ZONIFICACIÓN USO COMPARTIDO ADMINSTRACION Y SERVICIOS E.G.B. 3 CULTURAL Y DEPORTIVO E.G.B. 2 E.G.B. 1 NIVEL INICIAL DISEÑO ARQUITECTÓNICO - ARQ. HUGO BARAGIOLA

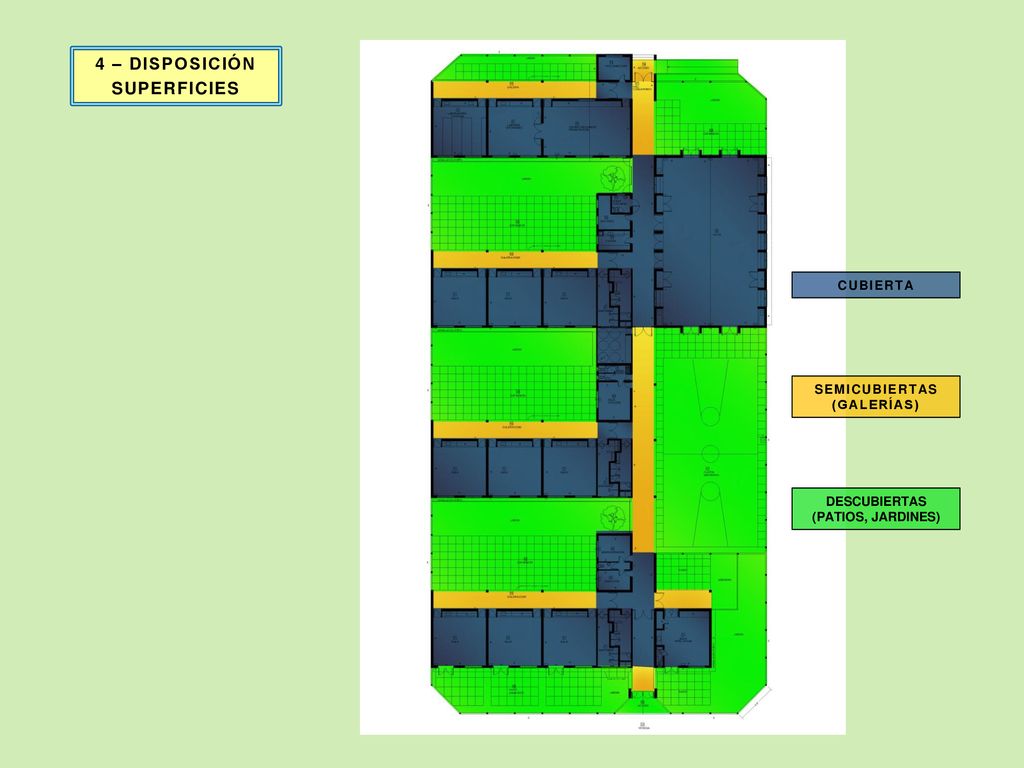

9 4 – DISPOSICIÓN SUPERFICIES
CUBIERTA SEMICUBIERTAS (GALERÍAS) DESCUBIERTAS (PATIOS, JARDINES)

10 ESPACIO ARQUITECTÓNICO

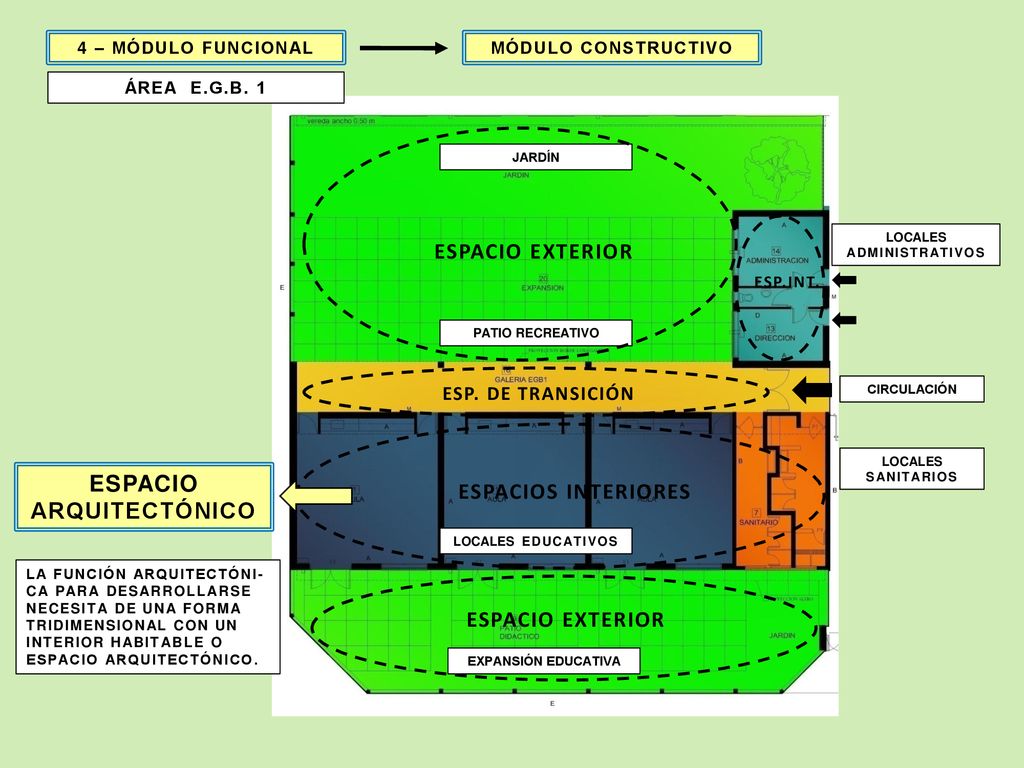

4 – MÓDULO FUNCIONAL MÓDULO CONSTRUCTIVO ÁREA E.G.B. 1 JARDÍN LOCALES ADMINISTRATIVOS ESPACIO EXTERIOR ESP.INT. PATIO RECREATIVO ESP. DE TRANSICIÓN CIRCULACIÓN LOCALES SANITARIOS ESPACIO ARQUITECTÓNICO ESPACIOS INTERIORES LOCALES EDUCATIVOS LA FUNCIÓN ARQUITECTÓNI-CA PARA DESARROLLARSE NECESITA DE UNA FORMA TRIDIMENSIONAL CON UN INTERIOR HABITABLE O ESPACIO ARQUITECTÓNICO. ESPACIO EXTERIOR EXPANSIÓN EDUCATIVA

11 DISEÑO ARQUITECTÓNICO - ARQ. HUGO BARAGIOLA
5 - ORIENTACIÓN LOCALES VENTILACIÓN NATURAL ASOLEAMIENTO DISEÑO ARQUITECTÓNICO - ARQ. HUGO BARAGIOLA

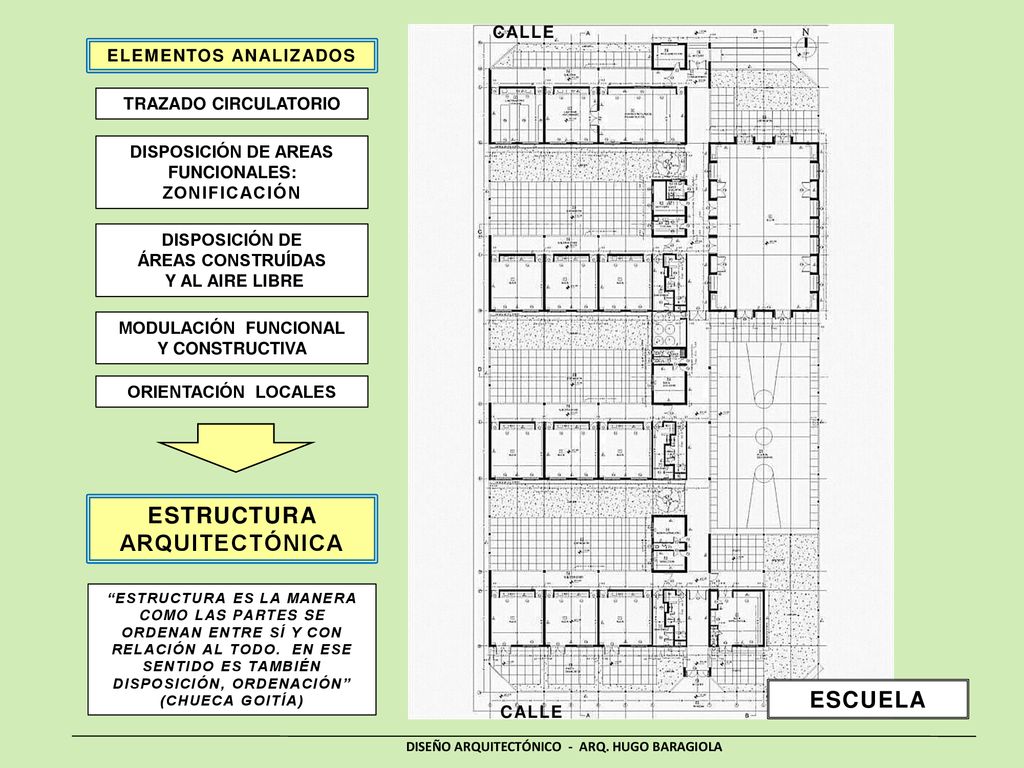

12 ESTRUCTURA ARQUITECTÓNICA ESCUELA
CALLE ELEMENTOS ANALIZADOS TRAZADO CIRCULATORIO DISPOSICIÓN DE AREAS FUNCIONALES: ZONIFICACIÓN DISPOSICIÓN DE ÁREAS CONSTRUÍDAS Y AL AIRE LIBRE MODULACIÓN FUNCIONAL Y CONSTRUCTIVA ORIENTACIÓN LOCALES ESTRUCTURA ARQUITECTÓNICA “ESTRUCTURA ES LA MANERA COMO LAS PARTES SE ORDENAN ENTRE SÍ Y CON RELACIÓN AL TODO. EN ESE SENTIDO ES TAMBIÉN DISPOSICIÓN, ORDENACIÓN” (CHUECA GOITÍA) ESCUELA CALLE DISEÑO ARQUITECTÓNICO - ARQ. HUGO BARAGIOLA

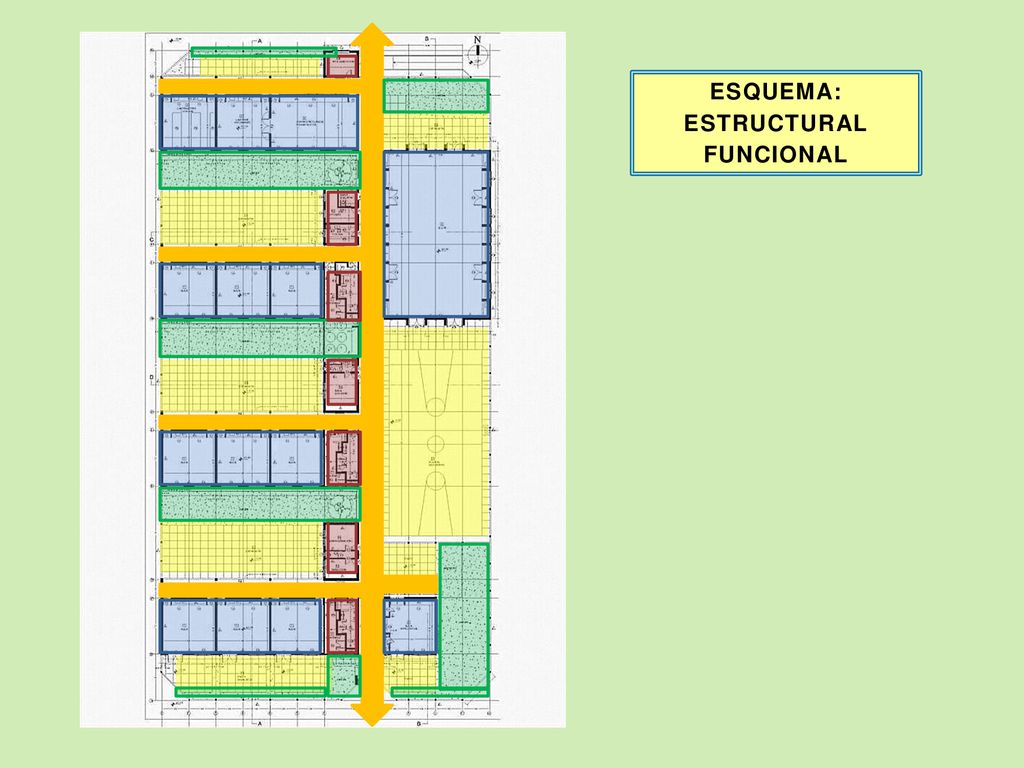

13 ESQUEMA: ESTRUCTURAL FUNCIONAL

14 DISEÑO ARQUITECTÓNICO - ARQ. HUGO BARAGIOLA

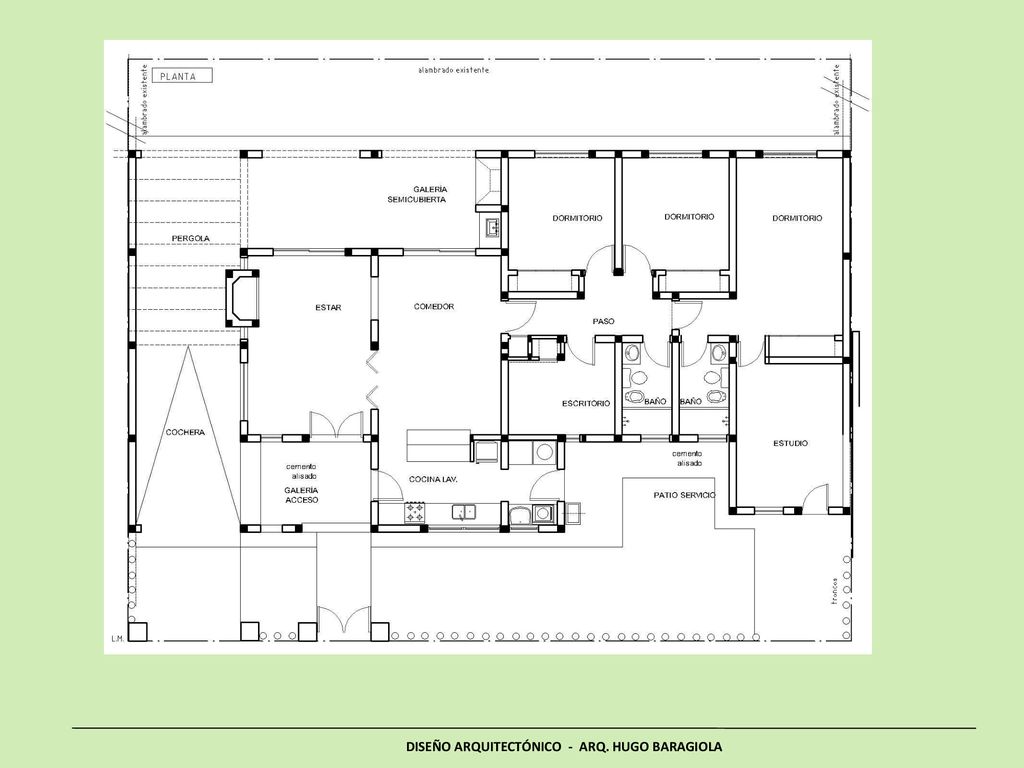

ANÁLISIS DE UNA VIVIENDA UNIFAMILIAR DISEÑO ARQUITECTÓNICO - ARQ. HUGO BARAGIOLA

15 DISEÑO ARQUITECTÓNICO - ARQ. HUGO BARAGIOLA

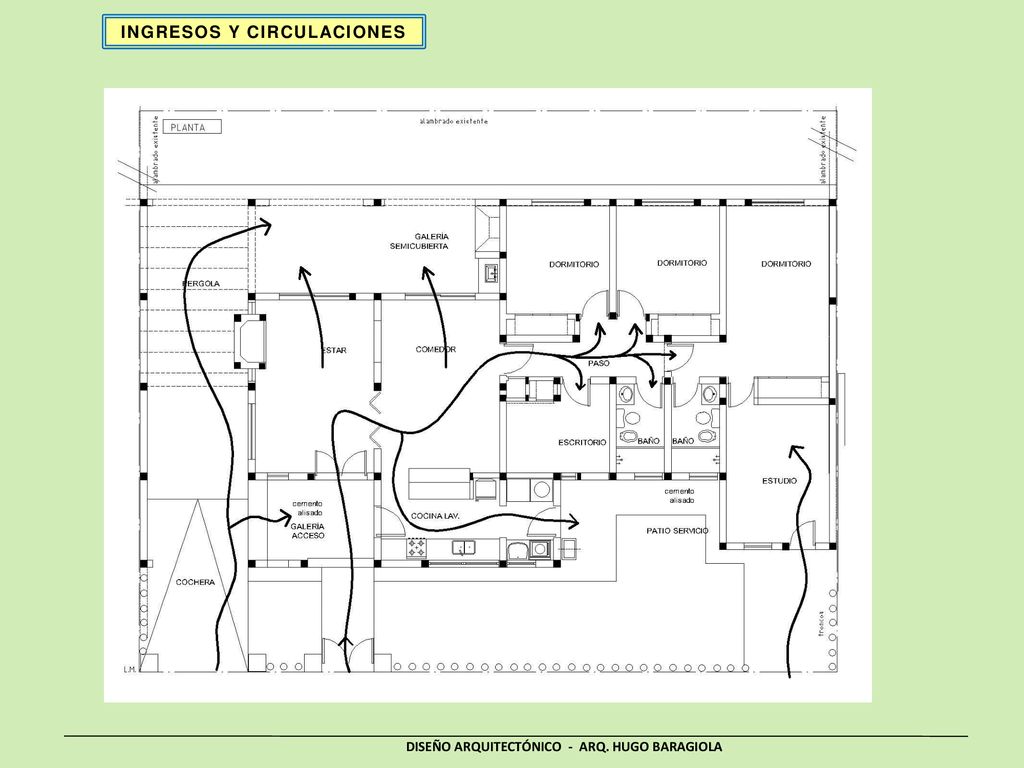

16 INGRESOS Y CIRCULACIONES DISEÑO ARQUITECTÓNICO - ARQ. HUGO BARAGIOLA

17 DISEÑO ARQUITECTÓNICO - ARQ. HUGO BARAGIOLA

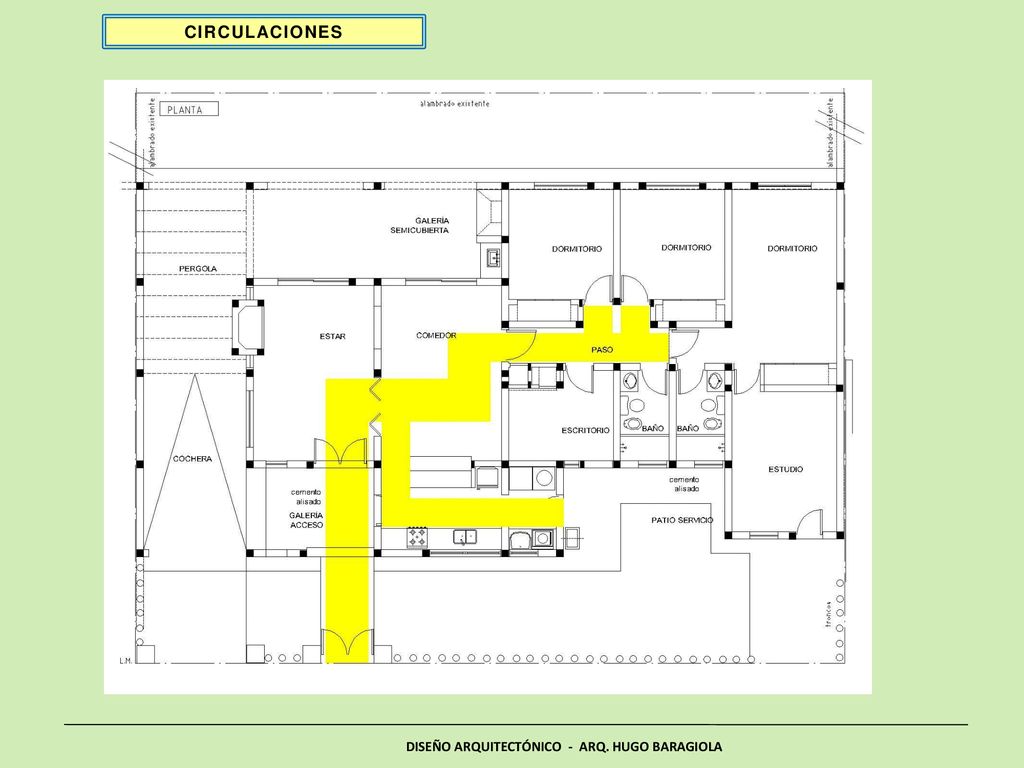

CIRCULACIONES DISEÑO ARQUITECTÓNICO - ARQ. HUGO BARAGIOLA

18 DISEÑO ARQUITECTÓNICO - ARQ. HUGO BARAGIOLA

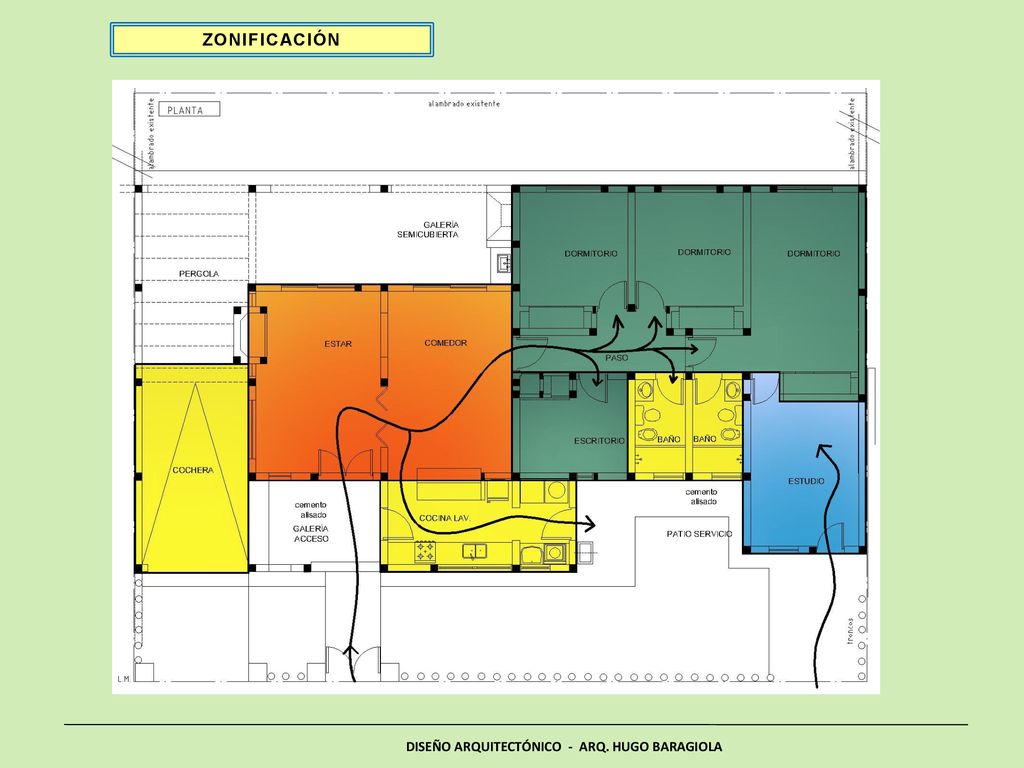

ZONIFICACIÓN DISEÑO ARQUITECTÓNICO - ARQ. HUGO BARAGIOLA

19 SEMICUBIERTAS (GALERÍAS) DISEÑO ARQUITECTÓNICO - ARQ. HUGO BARAGIOLA

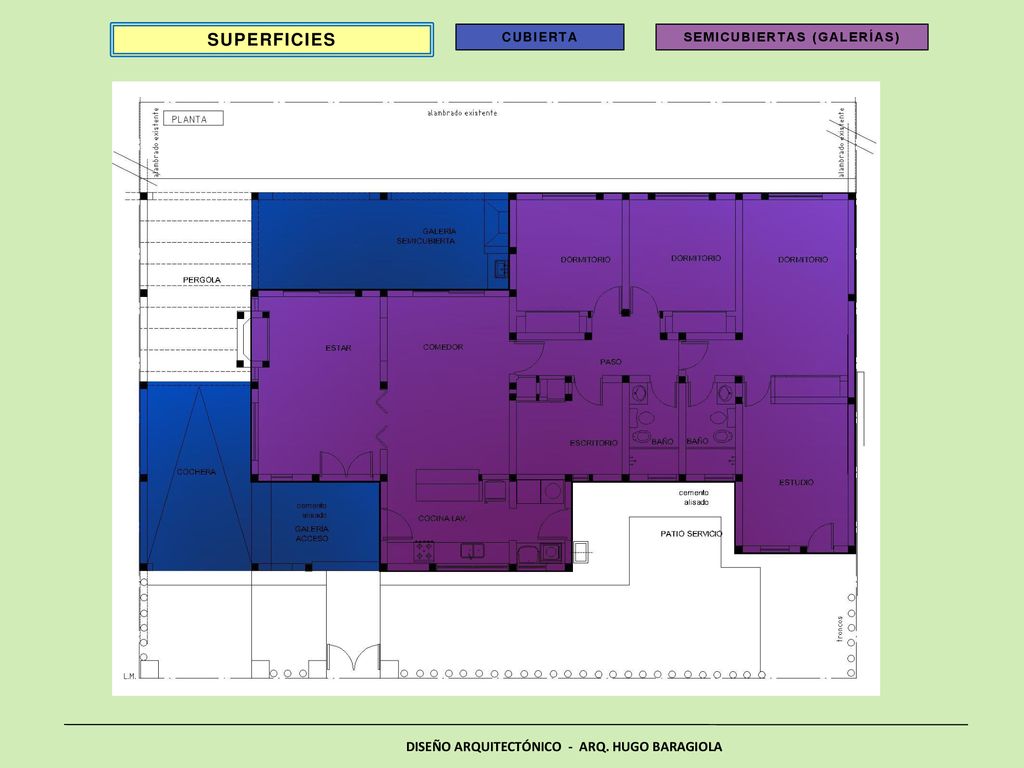

SUPERFICIES CUBIERTA SEMICUBIERTAS (GALERÍAS) DISEÑO ARQUITECTÓNICO - ARQ. HUGO BARAGIOLA

20 DISEÑO ARQUITECTÓNICO - ARQ. HUGO BARAGIOLA

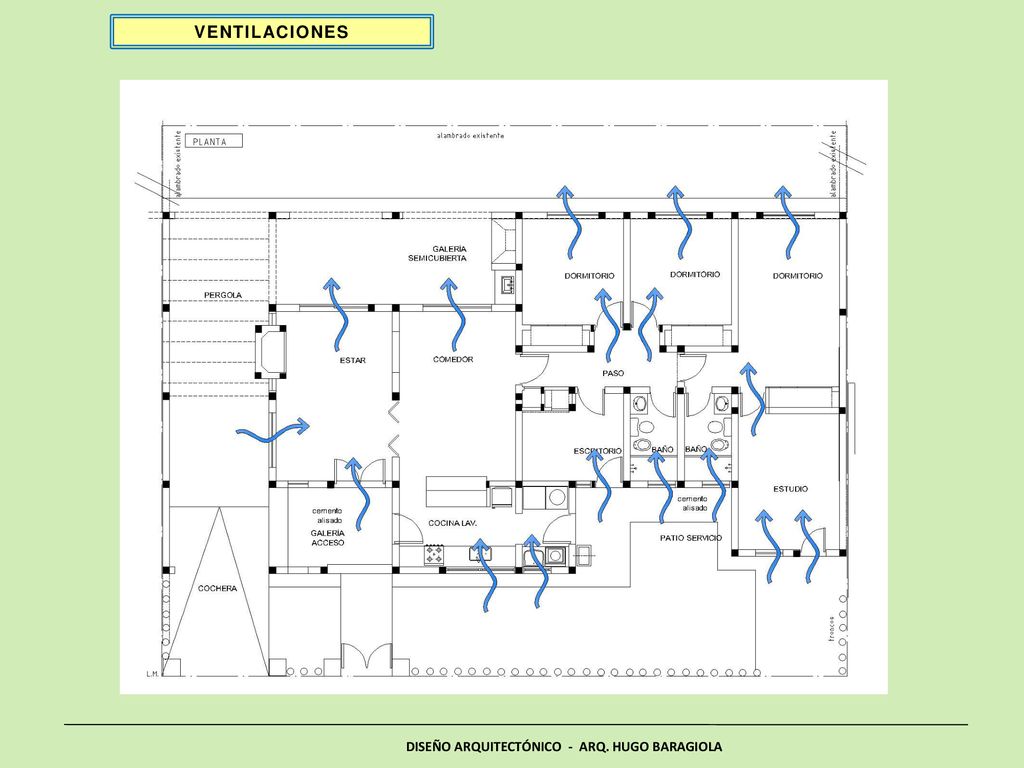

VENTILACIONES DISEÑO ARQUITECTÓNICO - ARQ. HUGO BARAGIOLA
