Lectura e Interpretación de Planos P&ID

Presentación del tema: "Lectura e Interpretación de Planos P&ID "— Transcripción de la presentación:

1 Lectura e Interpretación de Planos P&ID Presentado por: Juan Diego E. Cerrón Salcedo

2 Portafolio del Curso: jcerron@tecsup.edu.pe Portafolio del Curso: https://goo.gl/k81ier jcerron@tecsup.edu.pe https://goo.gl/k81ier

3 2.1 IDENTIFICACIÓN DE DISPOSITIVOS Según lo define la norma ISA S5.1 1984 (R1992), cada instrumento es identificado como una combinación de letras y números. para clasificar los instrumentos según su función. La primera indica la variable física y las siguientes las funciones del instrumento. Las letras son seguidas por un número de lazo. El número de lazo será común para todos los instrumentos dentro de dicho lazo, un modificador de lazo (letra) se adiciona para diferenciarlo entre los instrumentos que llevan la misma letra como prefijo,

4 ¿Qué son los Diagramas P&ID? Es una representación grafica que muestra las interconexiones de los equipos e instrumentos en el control de procesos. Ayuda a un mejor entendimiento a ingenieros y operadores proceso y la instrumentación interconectada, sin necesidad de un contacto físico, inspección visual y monitoreo de la planta.

5 Proceso de Temperatura

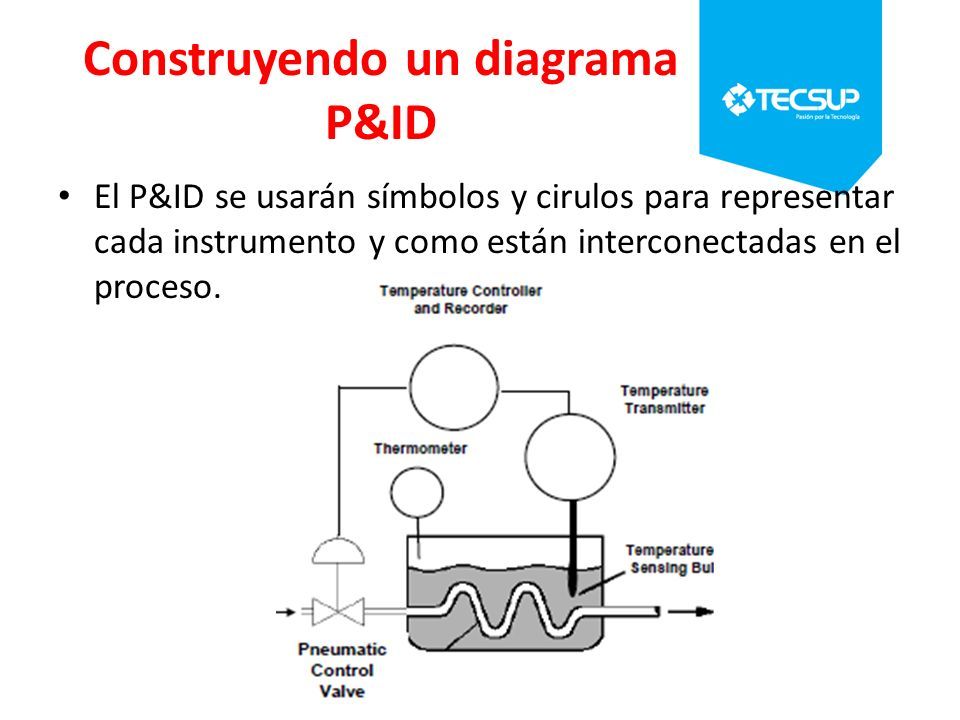

6 Construyendo un diagrama P&ID El P&ID se usarán símbolos y cirulos para representar cada instrumento y como están interconectadas en el proceso.

7 Tag Numbers Tag Numbers son letras y números ubicados dentro o cerca del instrumento para identificar el tipo y función del dispositivo.

8 Descripción de los TAG La primera letra es usada para designar a la variable del proceso Las letras sucesivas son usadas para designar la función del componente o para modificar el significado de la primera letra. Numero de Lazo de control al que pertenece

9 Tag Number Tag Numbers son letras y números ubicados dentro o cerca del instrumento para identificar el tipo y función del dispositivo.

10 2.2 IDENTIFICACIÓN DE TAGS

11

12 2.3 SÍMBOLOS Y SENSORES Y CONTROLADORES

13 Instrumentos y Funciones

14 Símbolos de Conexión

15 2.4 SÍMBOLOS DE DISPOSITIVOS VARIOS

16 2.5 IDENTIFICACIÓN DE LÍNEAS DE CONEXIÓN

17

18 2.6 IDENTIFICACIÓN DE ACTUADORES

19

20

21 Simbología de Válvulas

22 2.7 ABREVIACIONES COMUNES

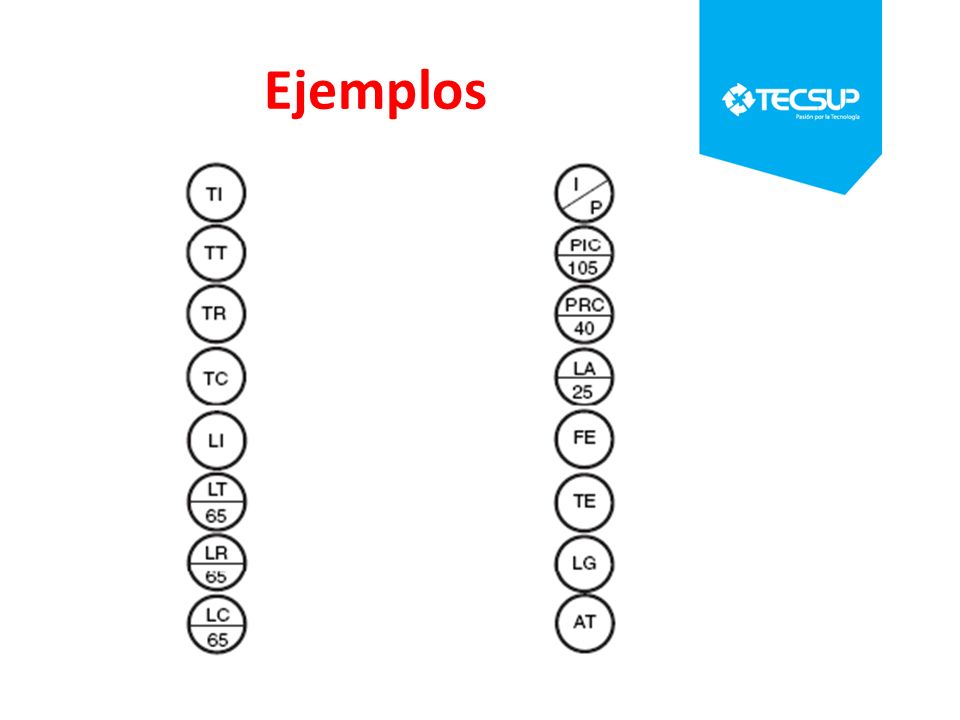

23 Ejemplos

24 Ejemplo de P&ID

25 Ejercicios P&ID

26

27 Analizar el siguiente Plano P&ID

28

29

30
