Manipulación de equipos con gases fluorados.

Presentación del tema: "Manipulación de equipos con gases fluorados."— Transcripción de la presentación:

1 Manipulación de equipos con gases fluorados.

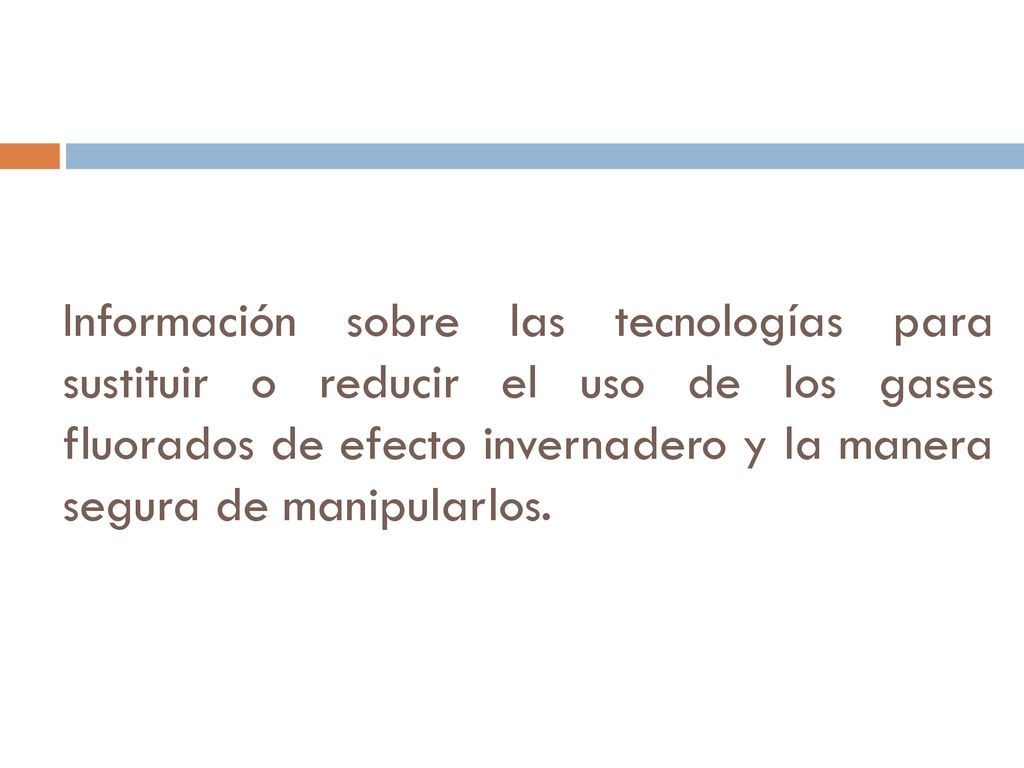

Información sobre las tecnologías pertinentes para sustituir o reducir el uso de los gases fluorados de efecto invernadero y la manera segura de manipularlos. José Álvaro López Díaz.

2 Refrigerantes y Medio Ambiente.

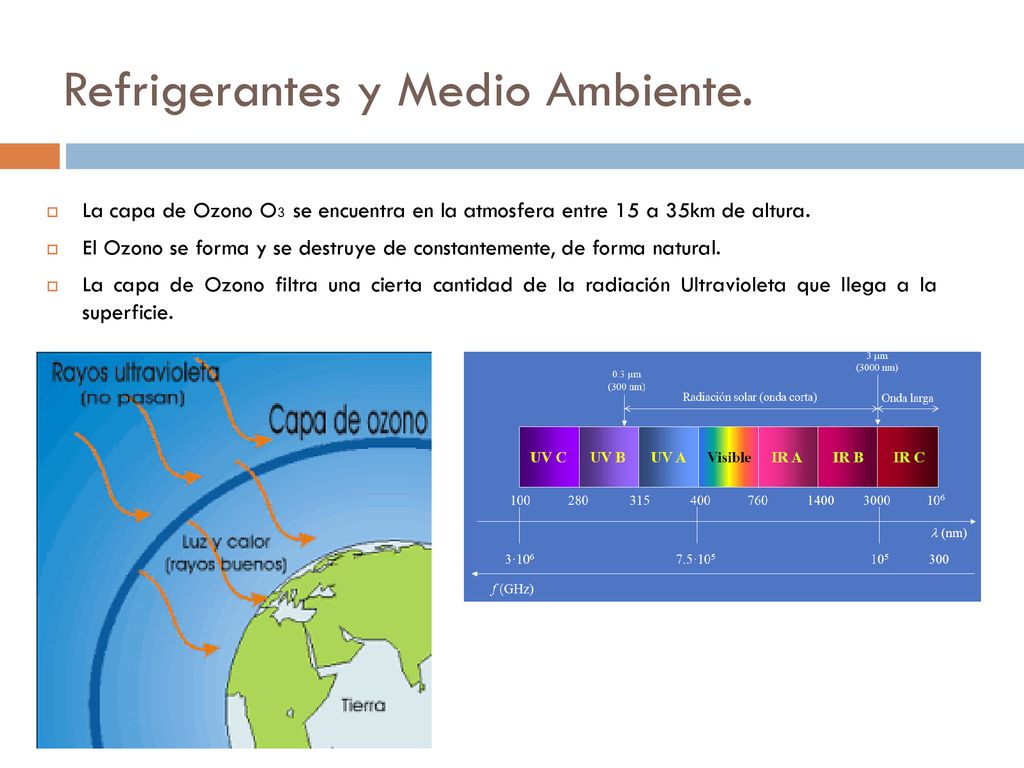

3 Refrigerantes y Medio Ambiente.
La capa de Ozono O3 se encuentra en la atmosfera entre 15 a 35km de altura. El Ozono se forma y se destruye de constantemente, de forma natural. La capa de Ozono filtra una cierta cantidad de la radiación Ultravioleta que llega a la superficie.

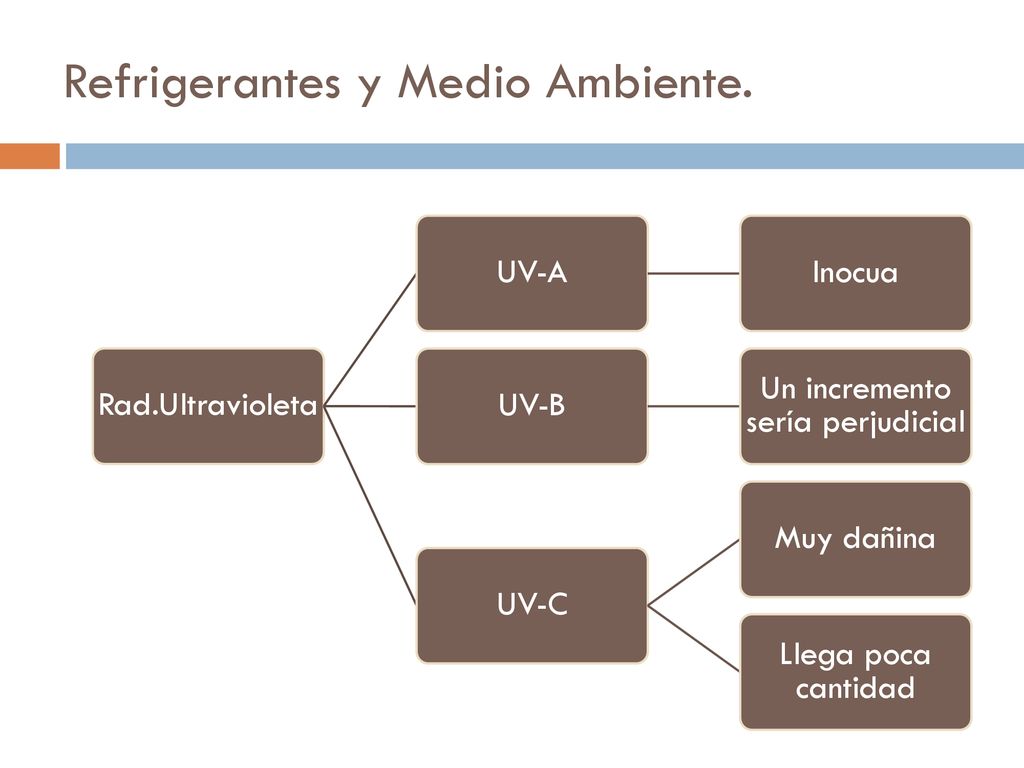

4 Un incremento sería perjudicial
Refrigerantes y Medio Ambiente. Rad.Ultravioleta UV-A Inocua UV-B Un incremento sería perjudicial UV-C Muy dañina Llega poca cantidad

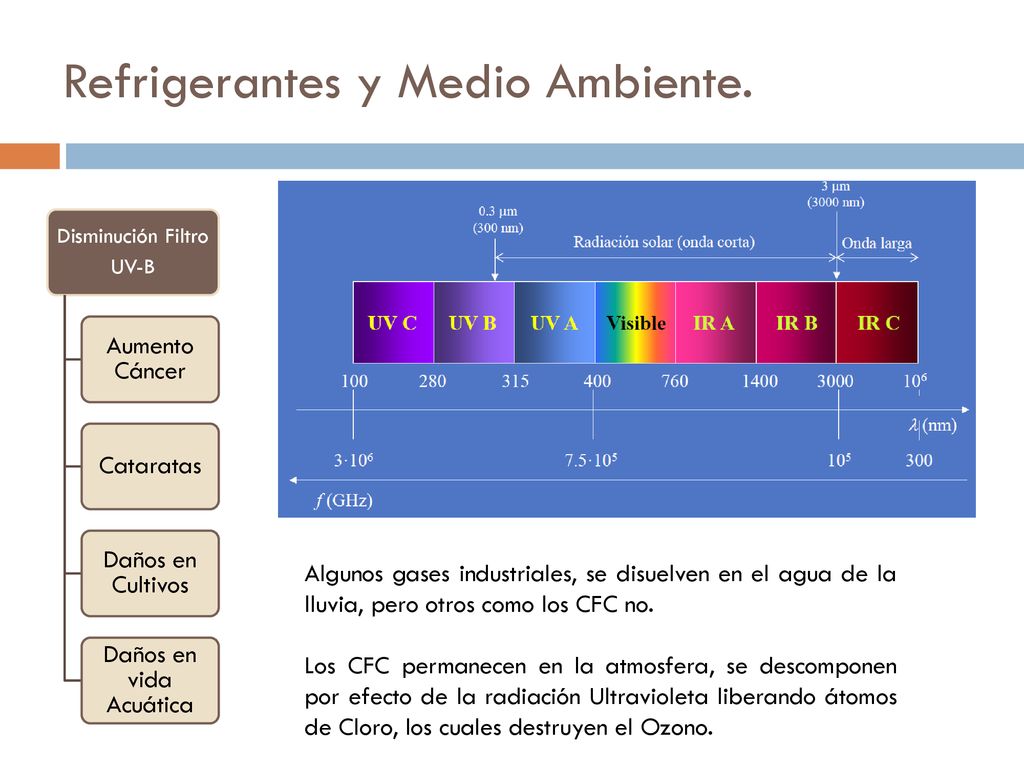

5 Refrigerantes y Medio Ambiente.
Disminución Filtro UV-B Aumento Cáncer Cataratas Daños en Cultivos Daños en vida Acuática Algunos gases industriales, se disuelven en el agua de la lluvia, pero otros como los CFC no. Los CFC permanecen en la atmosfera, se descomponen por efecto de la radiación Ultravioleta liberando átomos de Cloro, los cuales destruyen el Ozono.

6 Cambio Climático y Protocolo de Kyoto.

7 DEFINICIONES.

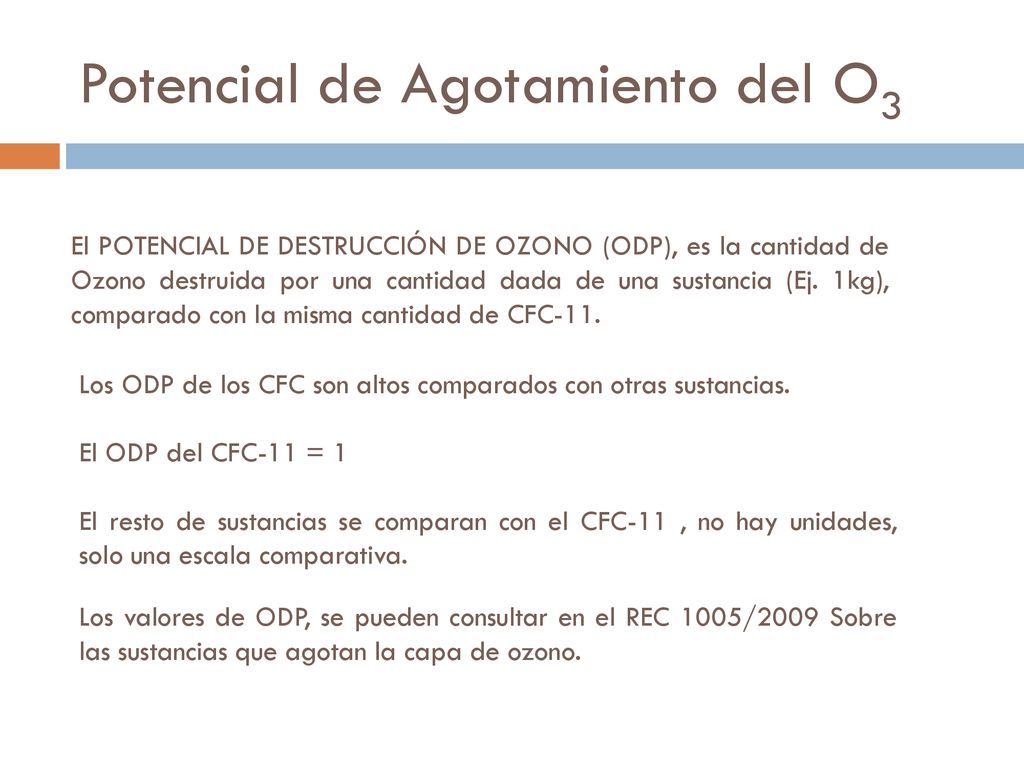

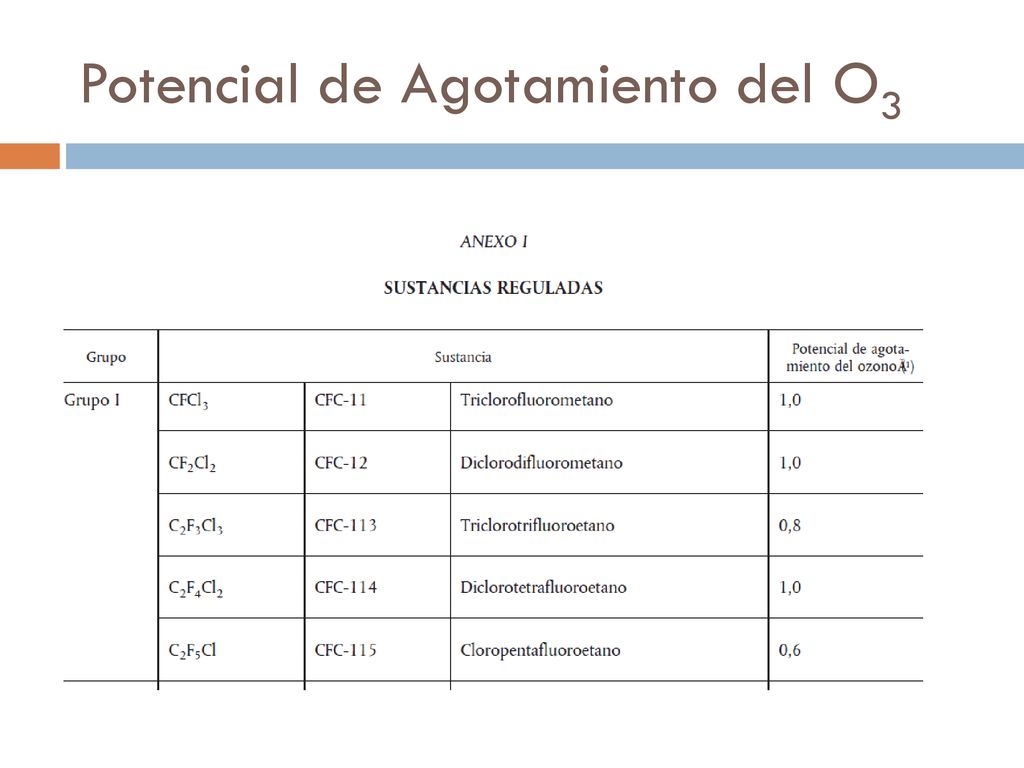

8 Potencial de Agotamiento del O3
El POTENCIAL DE DESTRUCCIÓN DE OZONO (ODP), es la cantidad de Ozono destruida por una cantidad dada de una sustancia (Ej. 1kg), comparado con la misma cantidad de CFC-11. Los ODP de los CFC son altos comparados con otras sustancias. El ODP del CFC-11 = 1 El resto de sustancias se comparan con el CFC-11 , no hay unidades, solo una escala comparativa. Los valores de ODP, se pueden consultar en el REC 1005/2009 Sobre las sustancias que agotan la capa de ozono.

9 Potencial de Agotamiento del O3

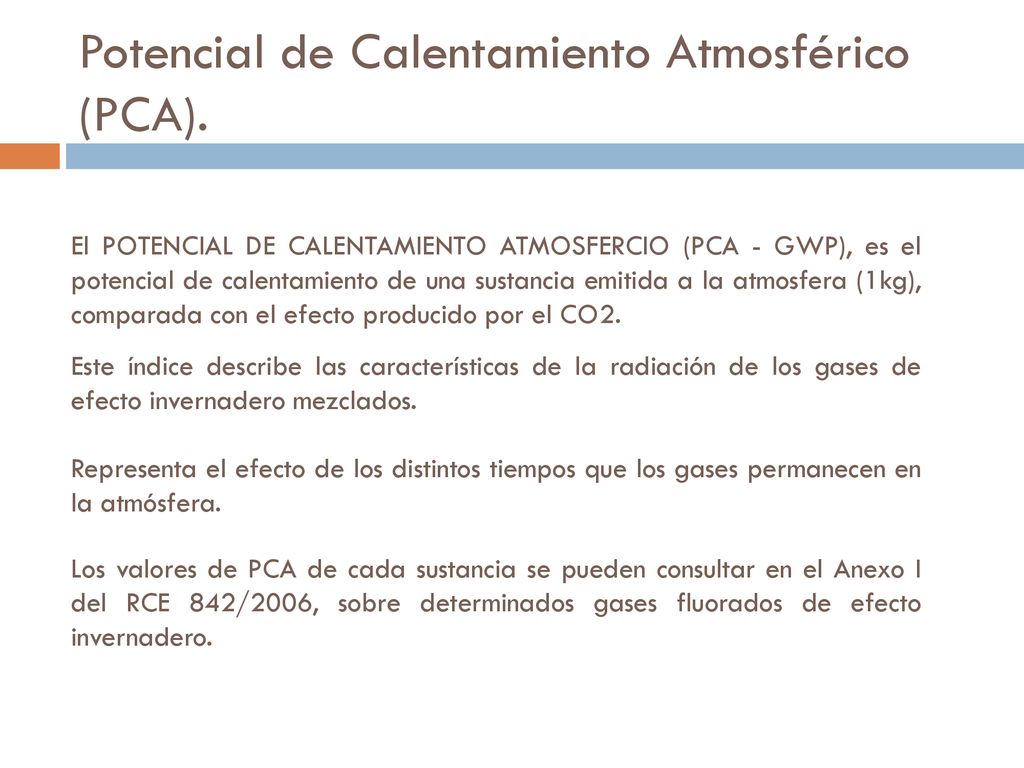

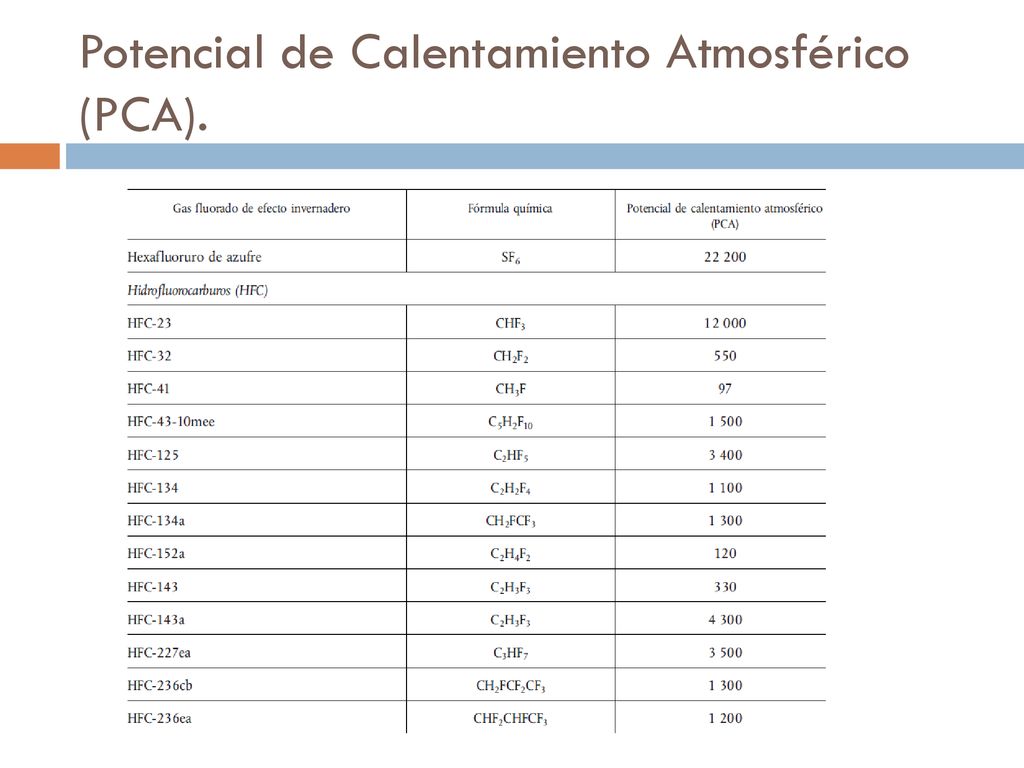

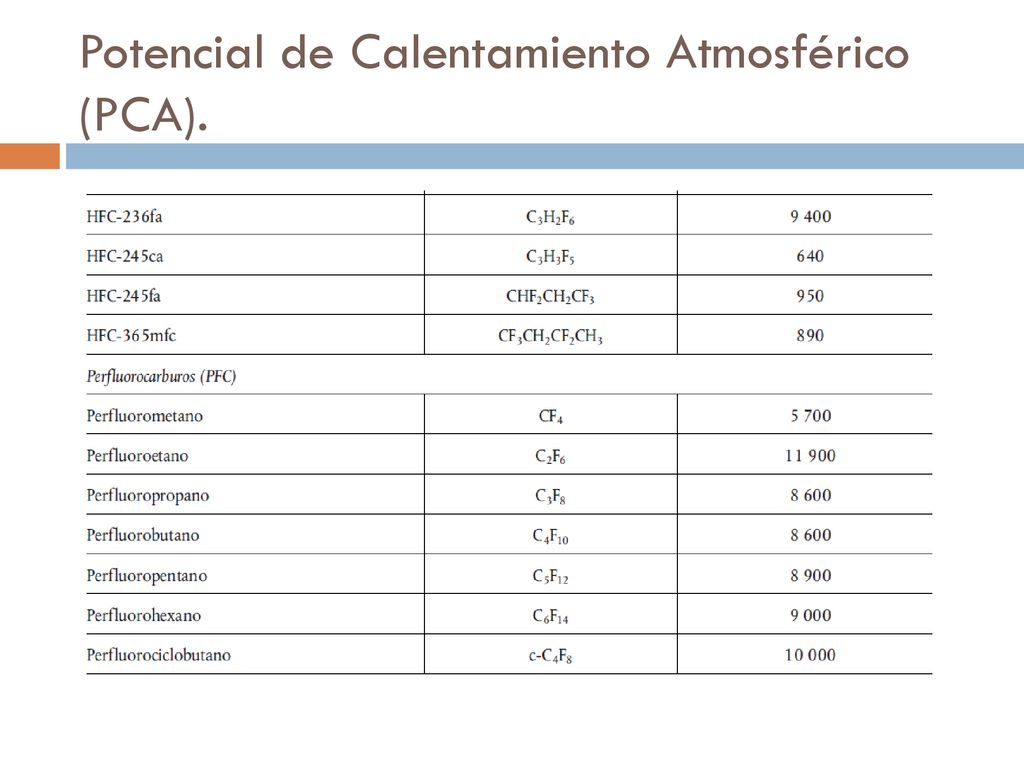

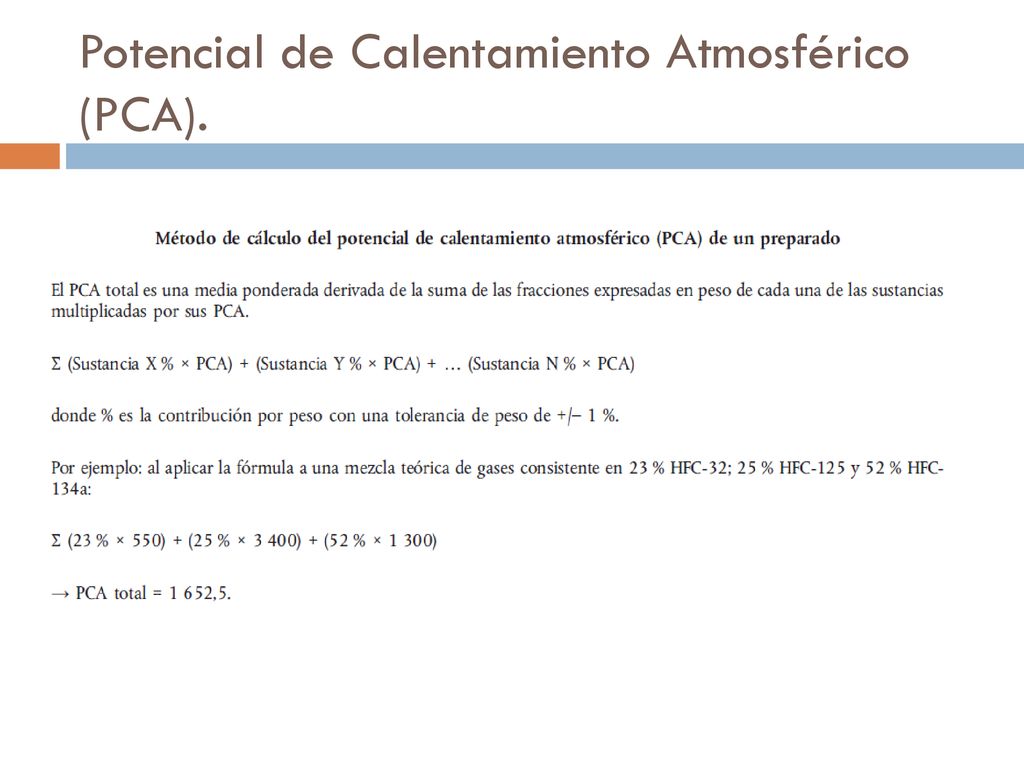

10 Potencial de Calentamiento Atmosférico (PCA).
El POTENCIAL DE CALENTAMIENTO ATMOSFERCIO (PCA - GWP), es el potencial de calentamiento de una sustancia emitida a la atmosfera (1kg), comparada con el efecto producido por el CO2. Este índice describe las características de la radiación de los gases de efecto invernadero mezclados. Representa el efecto de los distintos tiempos que los gases permanecen en la atmósfera. Los valores de PCA de cada sustancia se pueden consultar en el Anexo I del RCE 842/2006, sobre determinados gases fluorados de efecto invernadero.

11 Potencial de Calentamiento Atmosférico (PCA).

12 Potencial de Calentamiento Atmosférico (PCA).

13 Potencial de Calentamiento Atmosférico (PCA).

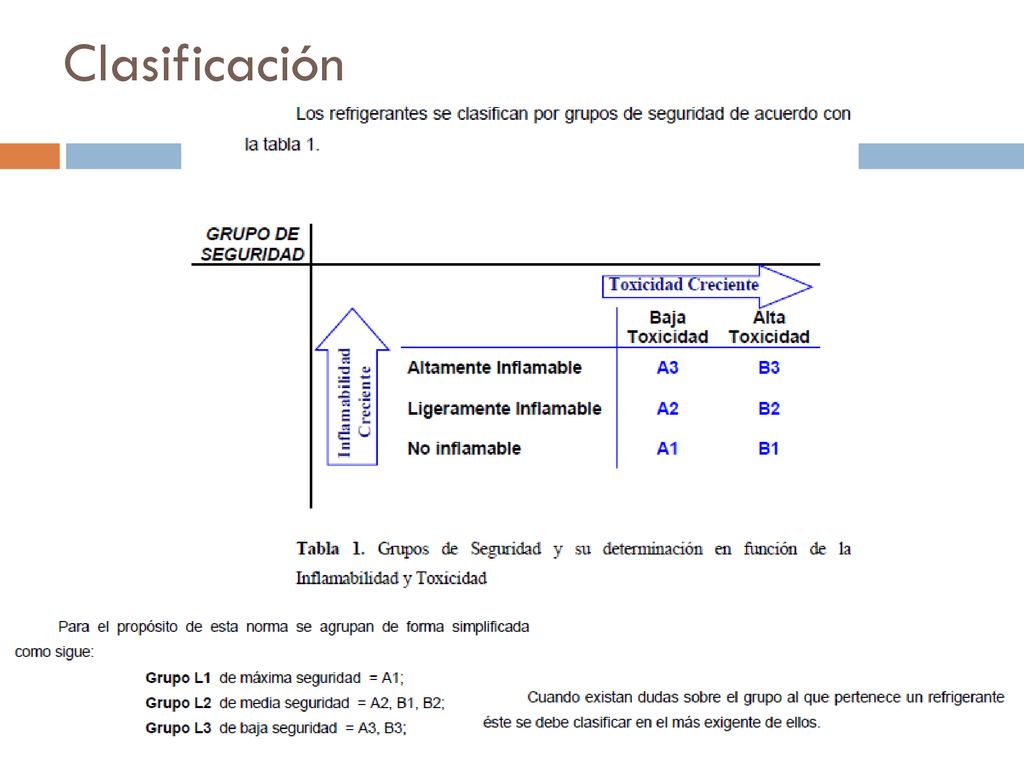

14 Clasificación

15 RD115/2017

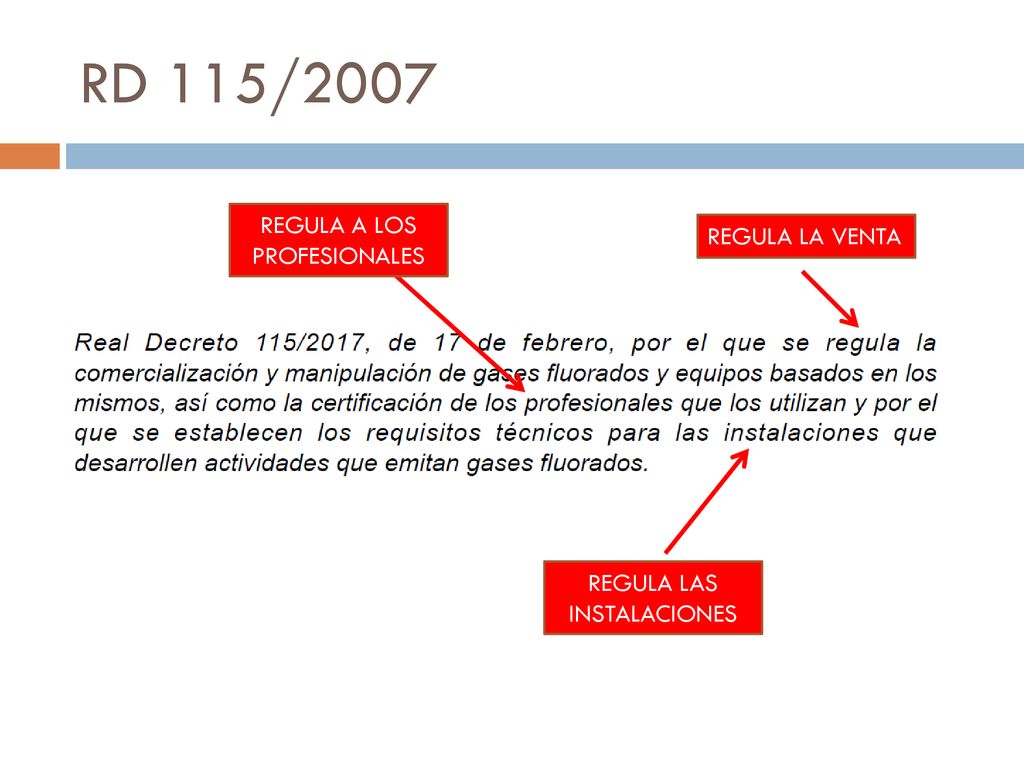

16 RD 115/2007 REGULA A LOS PROFESIONALES REGULA LA VENTA
REGULA LAS INSTALACIONES

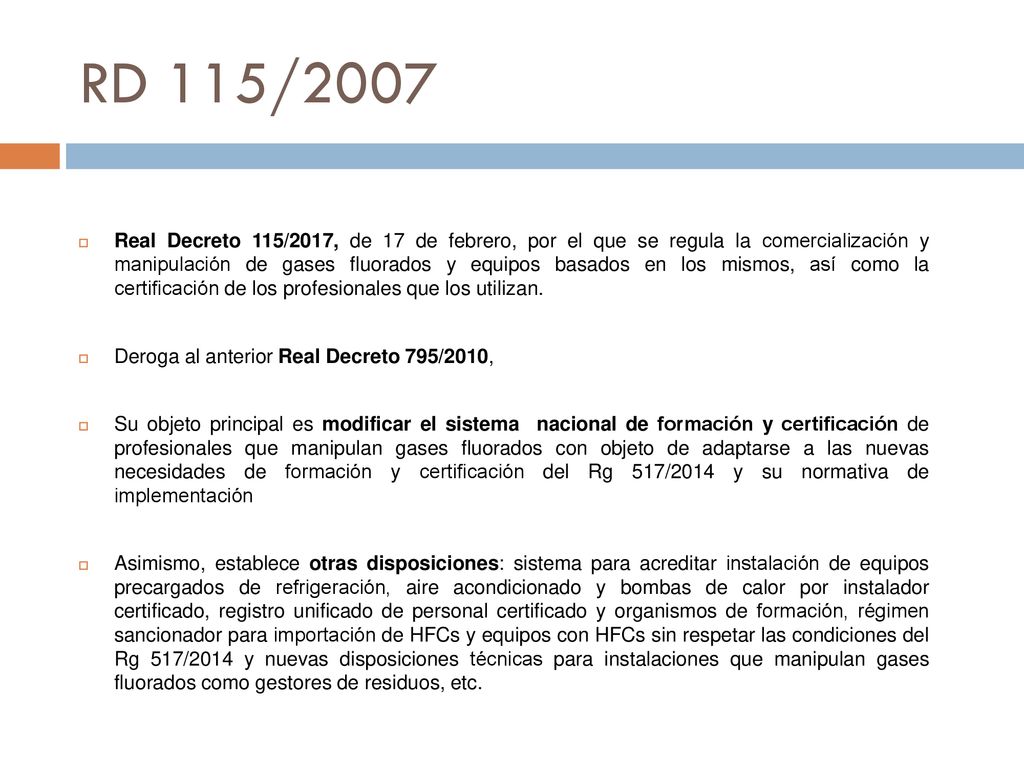

17 RD 115/2007 Real Decreto 115/2017, de 17 de febrero, por el que se regula la comercialización y manipulación de gases fluorados y equipos basados en los mismos, así como la certificación de los profesionales que los utilizan. Deroga al anterior Real Decreto 795/2010, Su objeto principal es modificar el sistema nacional de formación y certificación de profesionales que manipulan gases fluorados con objeto de adaptarse a las nuevas necesidades de formación y certificación del Rg 517/2014 y su normativa de implementación Asimismo, establece otras disposiciones: sistema para acreditar instalación de equipos precargados de refrigeración, aire acondicionado y bombas de calor por instalador certificado, registro unificado de personal certificado y organismos de formación, régimen sancionador para importación de HFCs y equipos con HFCs sin respetar las condiciones del Rg 517/2014 y nuevas disposiciones técnicas para instalaciones que manipulan gases fluorados como gestores de residuos, etc.

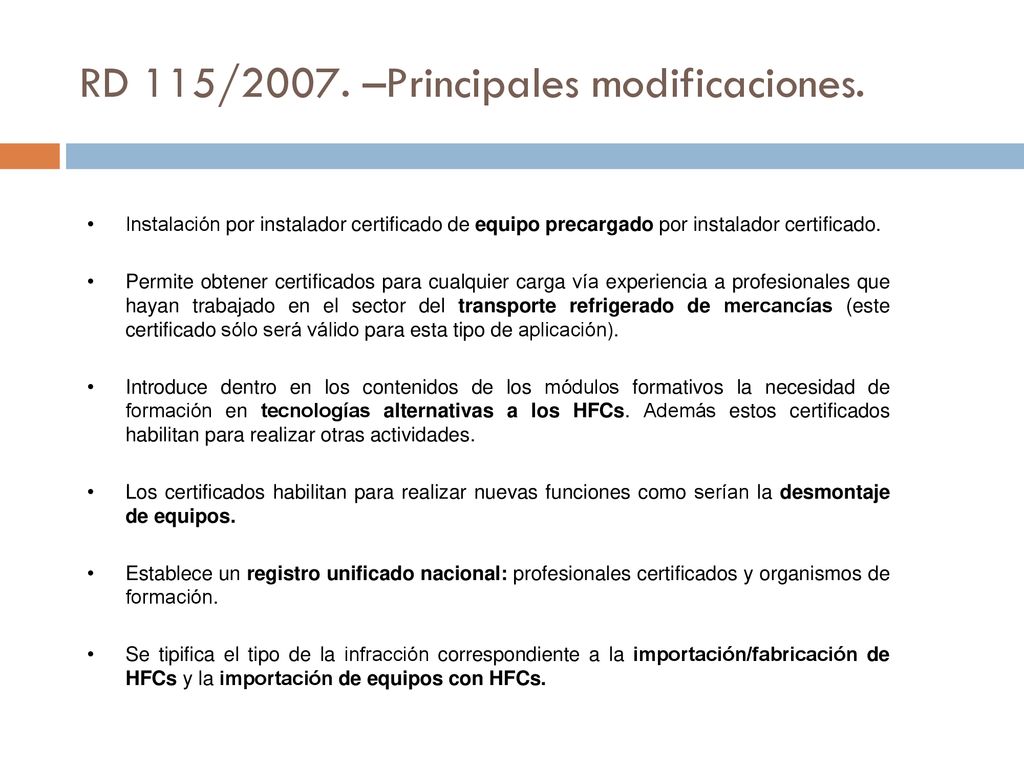

18 RD 115/2007. –Principales modificaciones.
Instalación por instalador certificado de equipo precargado por instalador certificado. Permite obtener certificados para cualquier carga vía experiencia a profesionales que hayan trabajado en el sector del transporte refrigerado de mercancías (este certificado sólo será válido para esta tipo de aplicación). Introduce dentro en los contenidos de los módulos formativos la necesidad de formación en tecnologías alternativas a los HFCs. Además estos certificados habilitan para realizar otras actividades. Los certificados habilitan para realizar nuevas funciones como serían la desmontaje de equipos. Establece un registro unificado nacional: profesionales certificados y organismos de formación. Se tipifica el tipo de la infracción correspondiente a la importación/fabricación de HFCs y la importación de equipos con HFCs.

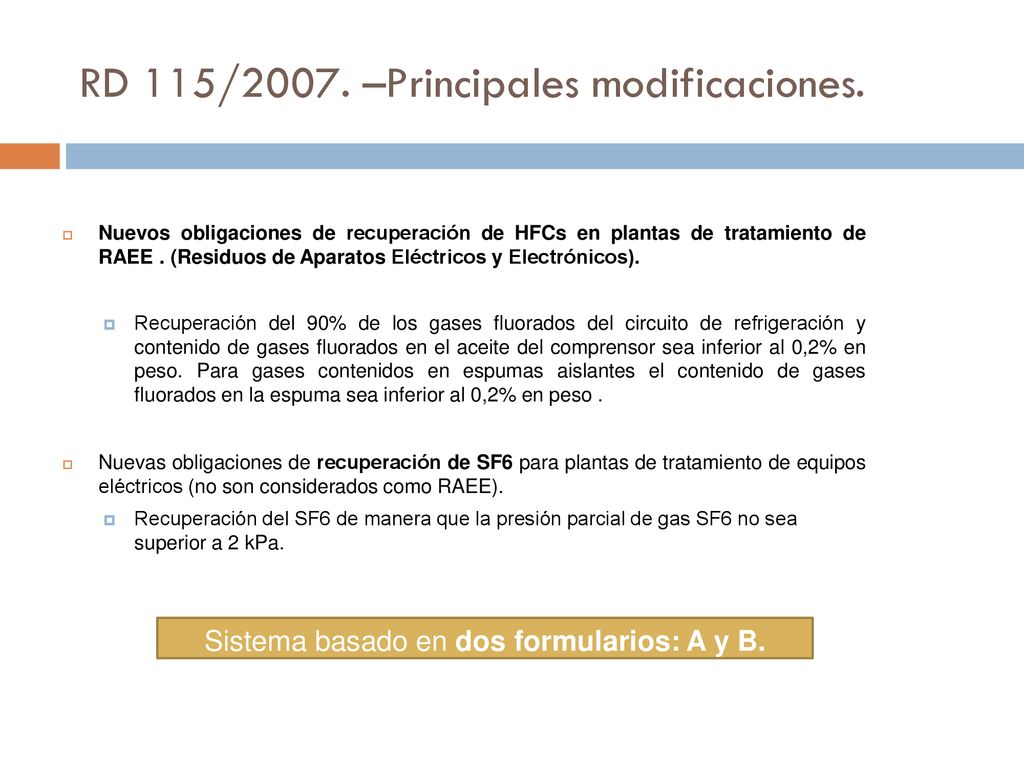

19 RD 115/2007. –Principales modificaciones.
Nuevos obligaciones de recuperación de HFCs en plantas de tratamiento de RAEE . (Residuos de Aparatos Eléctricos y Electrónicos). Recuperación del 90% de los gases fluorados del circuito de refrigeración y contenido de gases fluorados en el aceite del comprensor sea inferior al 0,2% en peso. Para gases contenidos en espumas aislantes el contenido de gases fluorados en la espuma sea inferior al 0,2% en peso . Nuevas obligaciones de recuperación de SF6 para plantas de tratamiento de equipos eléctricos (no son considerados como RAEE). Recuperación del SF6 de manera que la presión parcial de gas SF6 no sea superior a 2 kPa. Sistema basado en dos formularios: A y B.

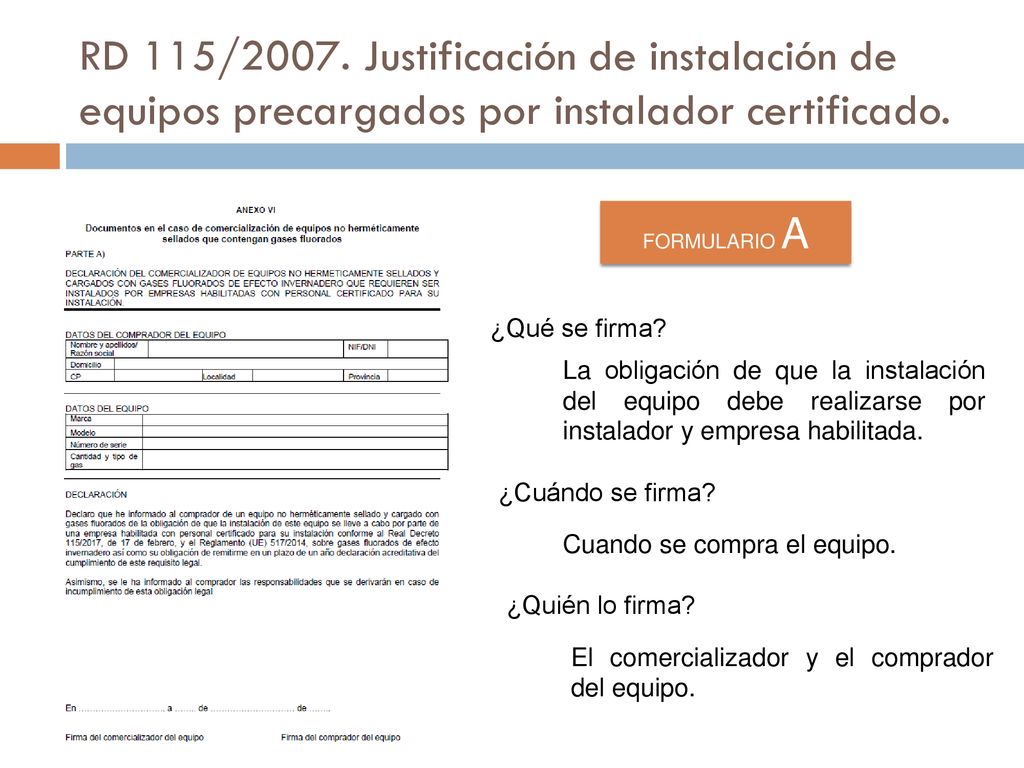

20 RD 115/2007. Justificación de instalación de equipos precargados por instalador certificado.
FORMULARIO A ¿Qué se firma? La obligación de que la instalación del equipo debe realizarse por instalador y empresa habilitada. ¿Cuándo se firma? Cuando se compra el equipo. ¿Quién lo firma? El comercializador y el comprador del equipo.

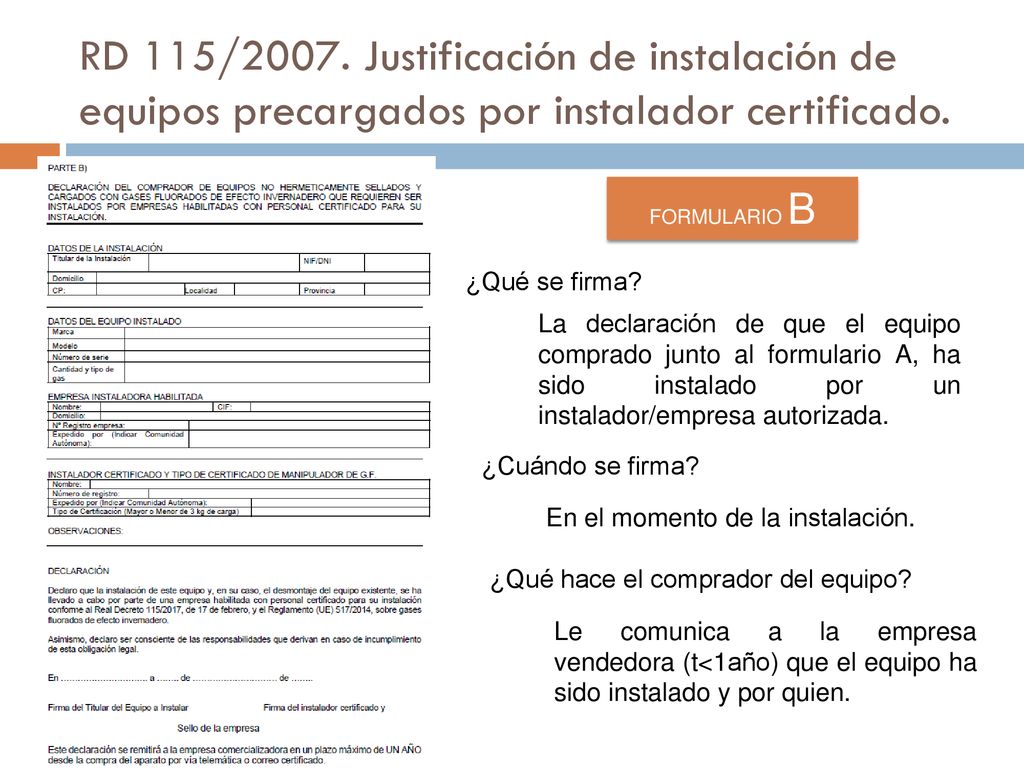

21 RD 115/2007. Justificación de instalación de equipos precargados por instalador certificado.
FORMULARIO B ¿Qué se firma? La declaración de que el equipo comprado junto al formulario A, ha sido instalado por un instalador/empresa autorizada. ¿Cuándo se firma? En el momento de la instalación. ¿Qué hace el comprador del equipo? Le comunica a la empresa vendedora (t<1año) que el equipo ha sido instalado y por quien.

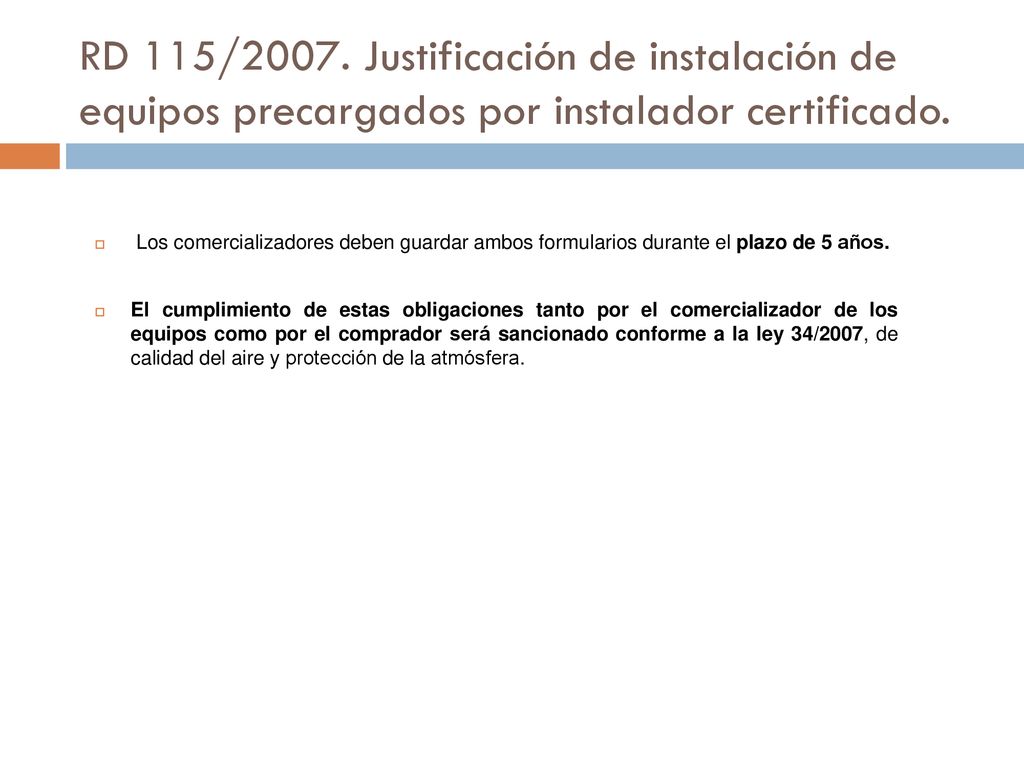

22 RD 115/2007. Justificación de instalación de equipos precargados por instalador certificado.
Los comercializadores deben guardar ambos formularios durante el plazo de 5 años. El cumplimiento de estas obligaciones tanto por el comercializador de los equipos como por el comprador será sancionado conforme a la ley 34/2007, de calidad del aire y protección de la atmósfera.

23 RD 115/2007. Modelos Equipos Precargados.
FIRMAN FORMULARIO A COMPRADOR CONTRATA INSTALADOR EL COMPRADOR ENTREGA EL FORMULARIO B AL VENDEDOR EN MENOS DE 1 AÑO TERMINADA LA INSTALACIÓN FIRMAN EL FORMULARIO B EL VENDEDOR PASADO 1 AÑO COMUNICA A LA JUNTA LOS EQUIPOS DE LOS QUE NO HA RECIBIDO EL FORMULARIO B POSIBLE REGIMEN SANCIONADOR.

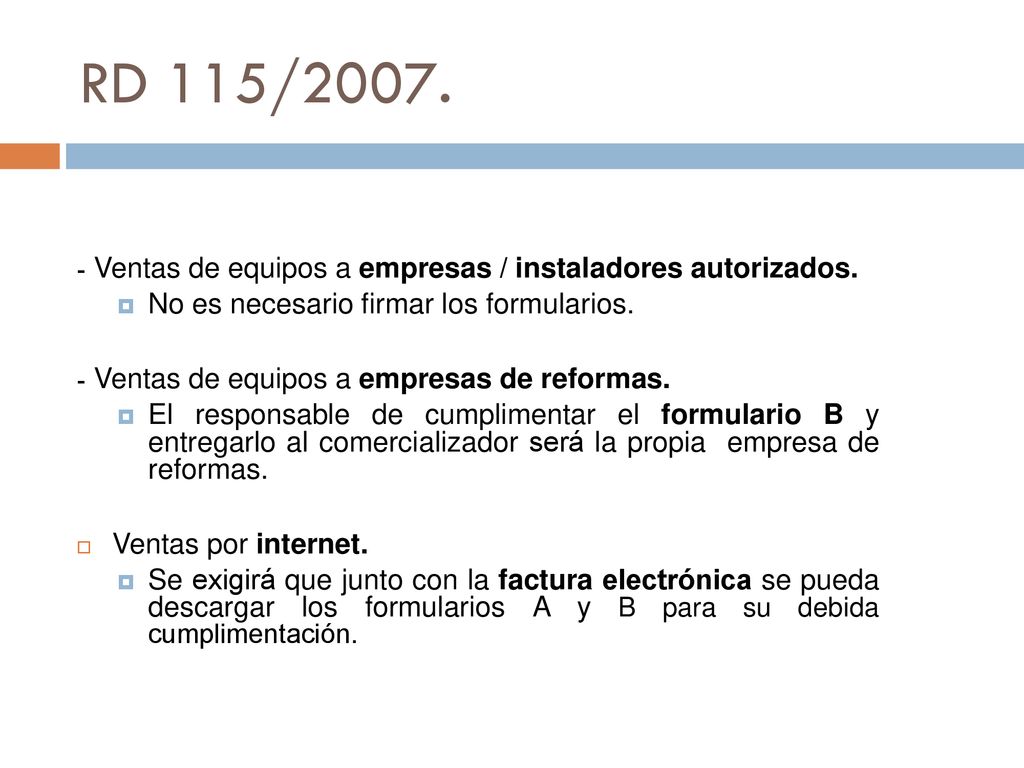

24 RD 115/2007. - Ventas de equipos a empresas / instaladores autorizados. No es necesario firmar los formularios. - Ventas de equipos a empresas de reformas. El responsable de cumplimentar el formulario B y entregarlo al comercializador será la propia empresa de reformas. Ventas por internet. Se exigirá que junto con la factura electrónica se pueda descargar los formularios A y B para su debida cumplimentación.

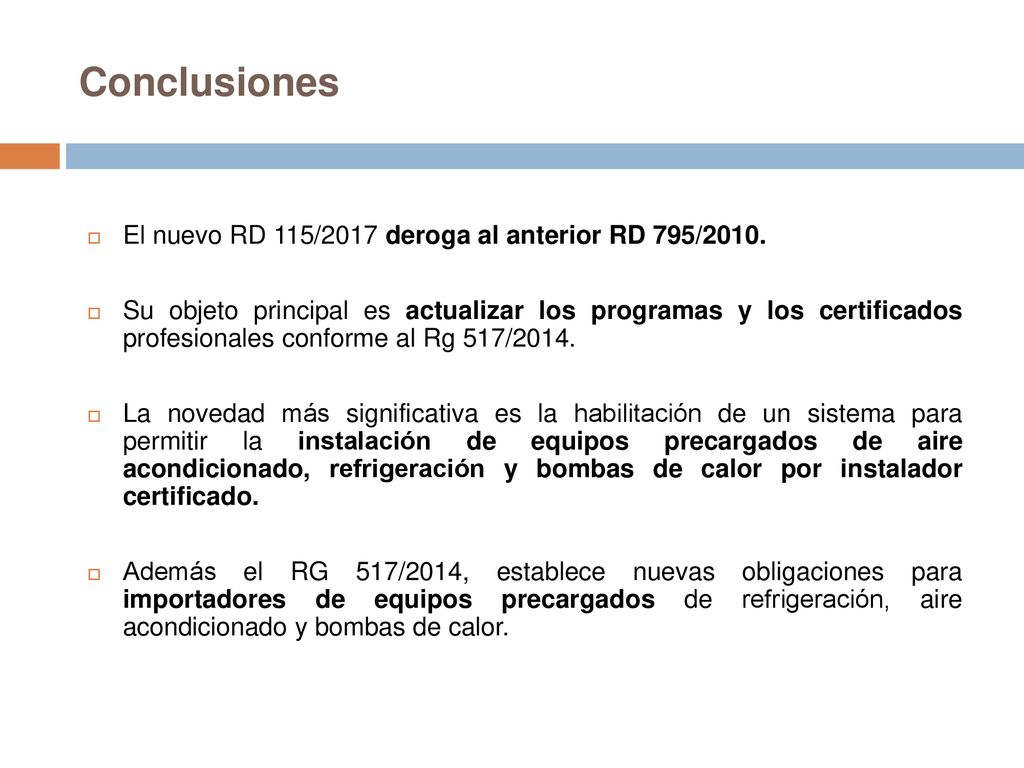

25 Conclusiones El nuevo RD 115/2017 deroga al anterior RD 795/2010.
Su objeto principal es actualizar los programas y los certificados profesionales conforme al Rg 517/2014. La novedad más significativa es la habilitación de un sistema para permitir la instalación de equipos precargados de aire acondicionado, refrigeración y bombas de calor por instalador certificado. Además el RG 517/2014, establece nuevas obligaciones para importadores de equipos precargados de refrigeración, aire acondicionado y bombas de calor.

26 Información sobre las tecnologías para sustituir o reducir el uso de los gases fluorados de efecto invernadero y la manera segura de manipularlos.

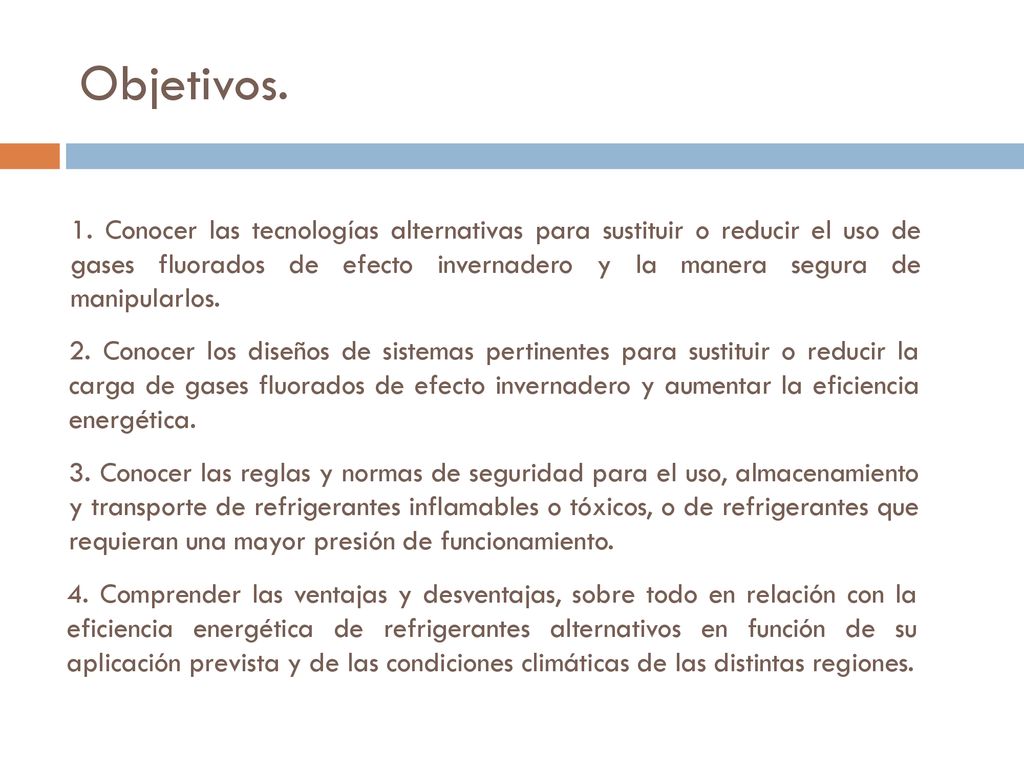

27 Objetivos. 1. Conocer las tecnologías alternativas para sustituir o reducir el uso de gases fluorados de efecto invernadero y la manera segura de manipularlos. 2. Conocer los diseños de sistemas pertinentes para sustituir o reducir la carga de gases fluorados de efecto invernadero y aumentar la eficiencia energética. 3. Conocer las reglas y normas de seguridad para el uso, almacenamiento y transporte de refrigerantes inflamables o tóxicos, o de refrigerantes que requieran una mayor presión de funcionamiento. 4. Comprender las ventajas y desventajas, sobre todo en relación con la eficiencia energética de refrigerantes alternativos en función de su aplicación prevista y de las condiciones climáticas de las distintas regiones.

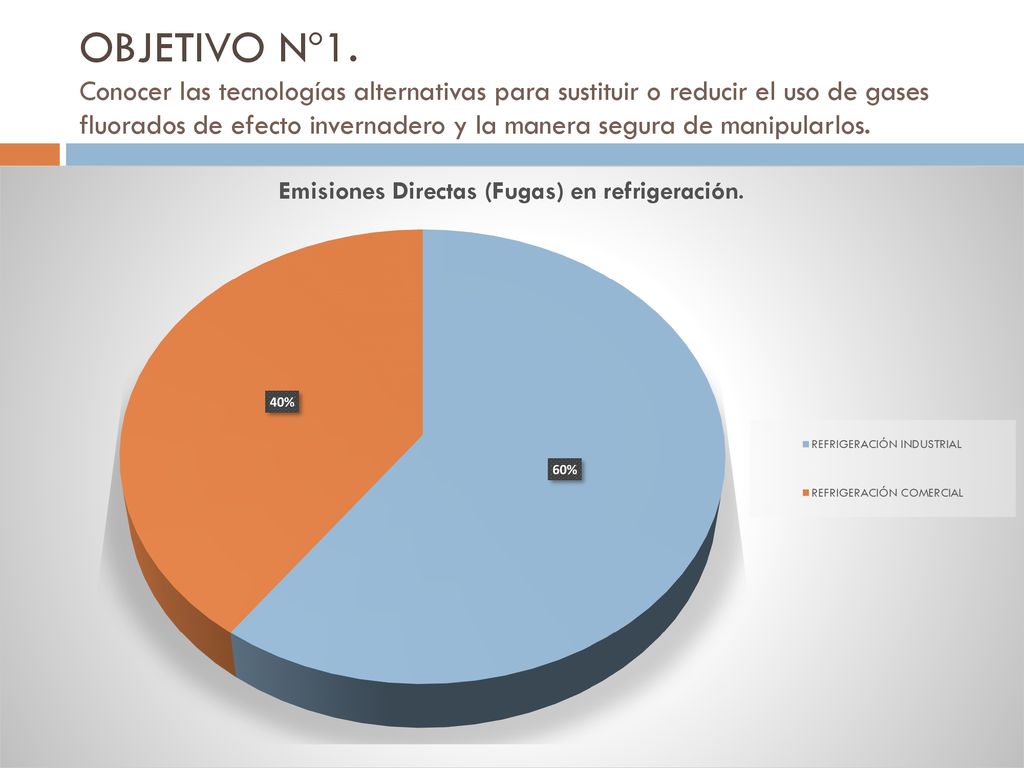

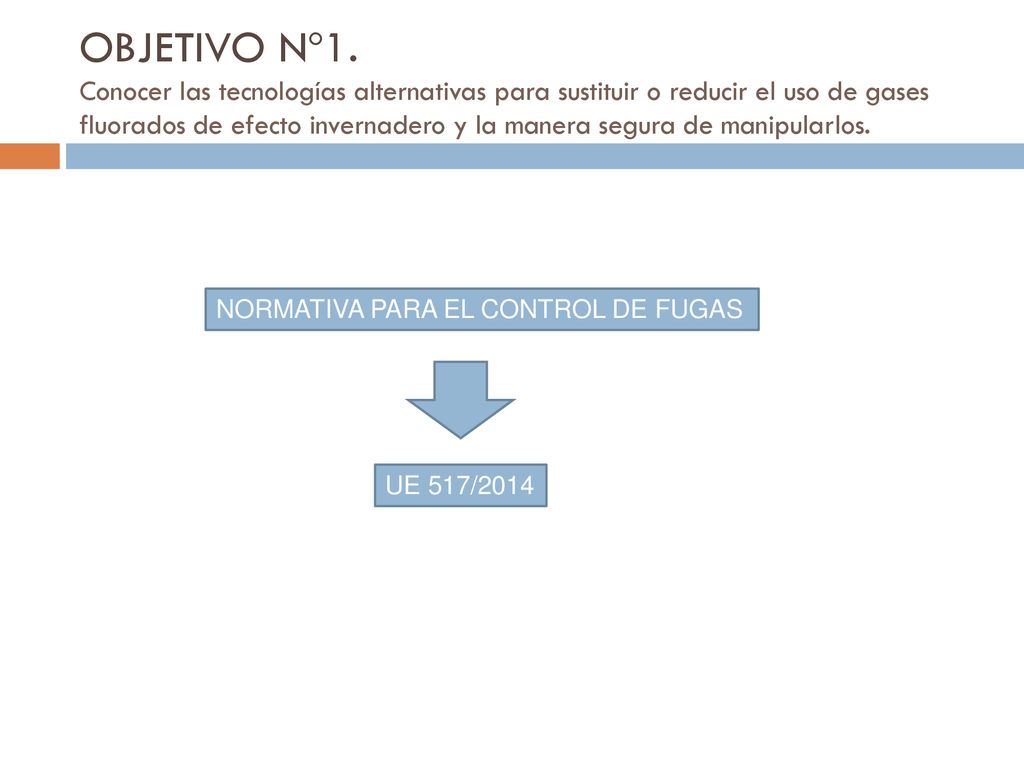

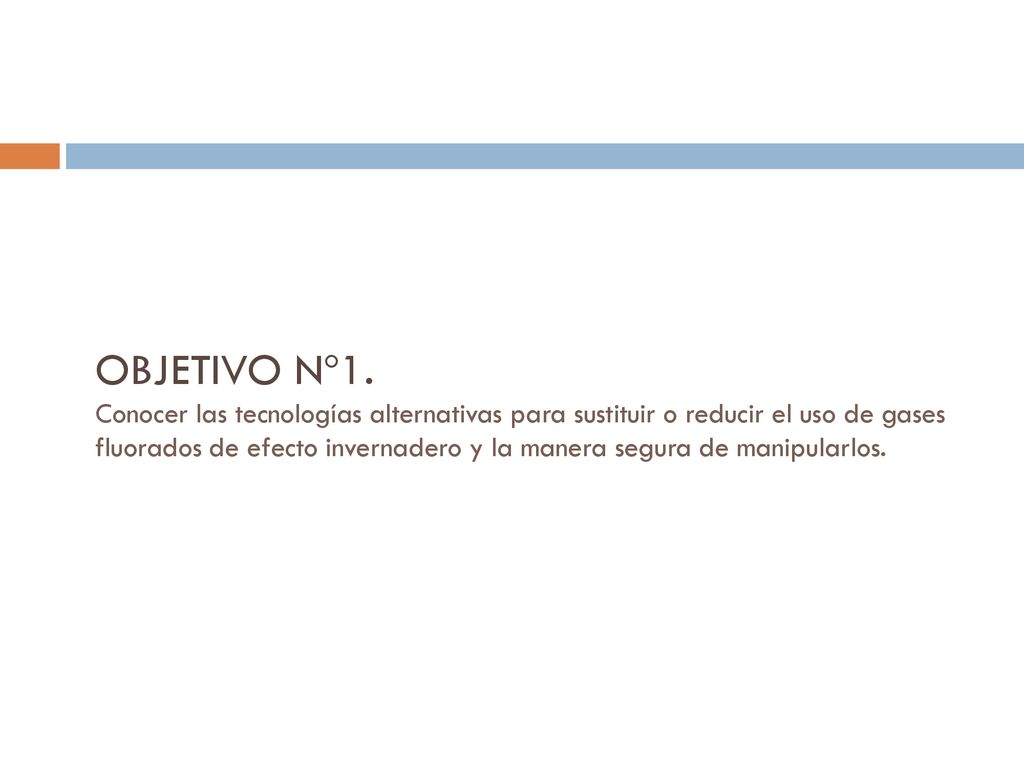

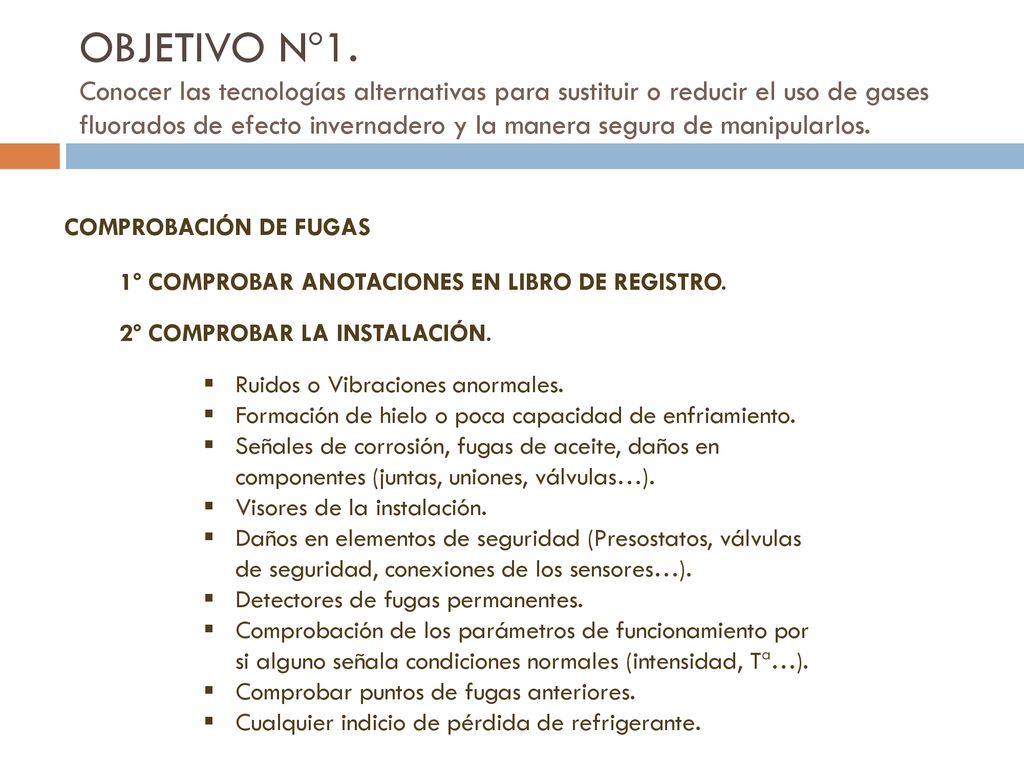

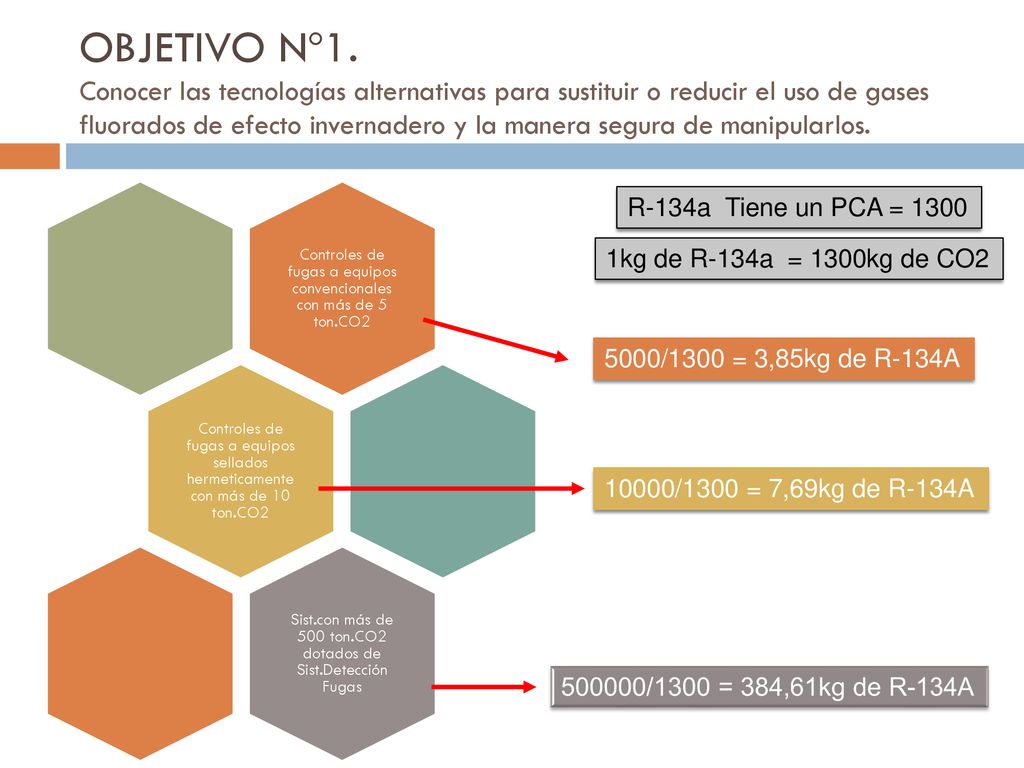

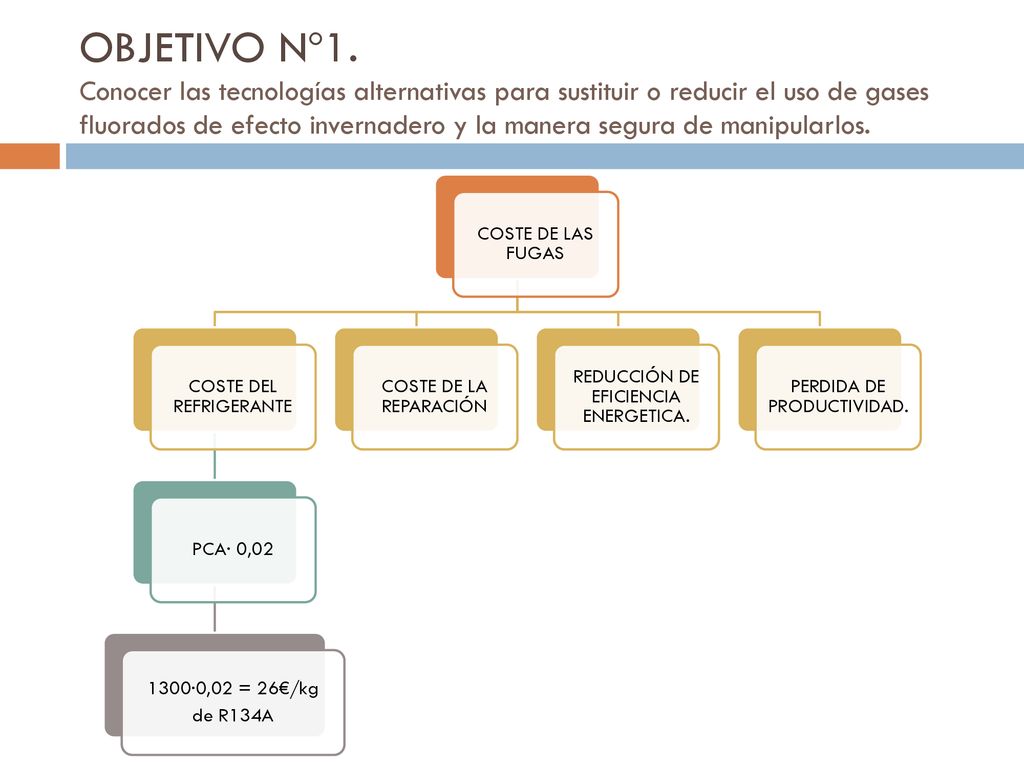

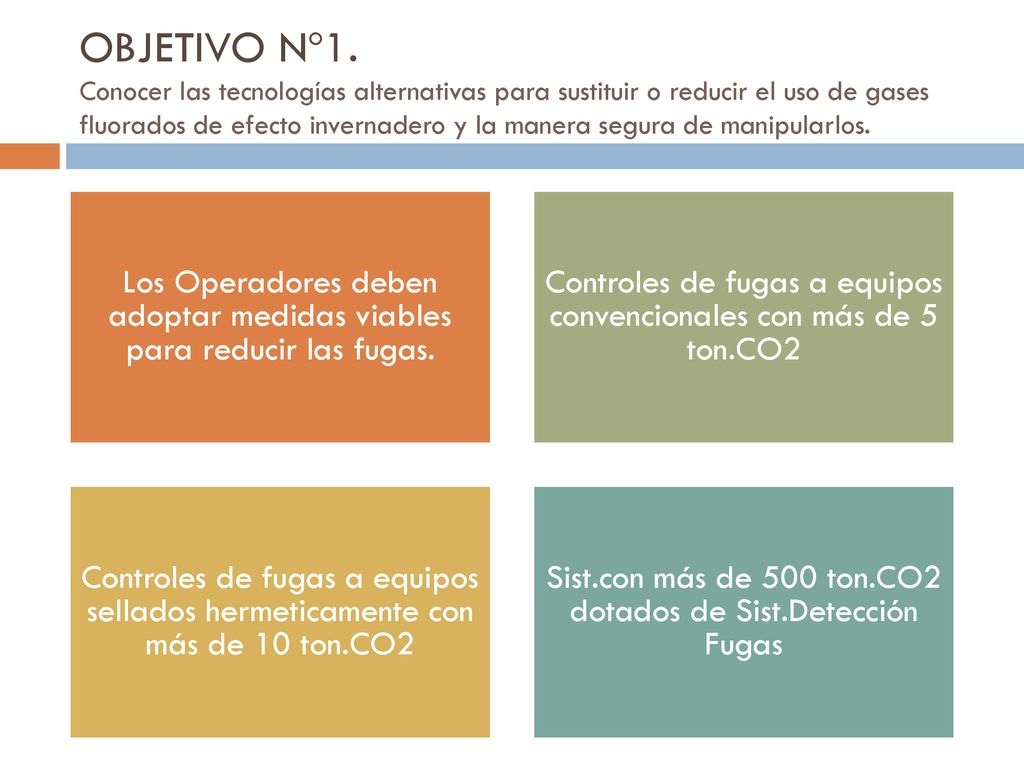

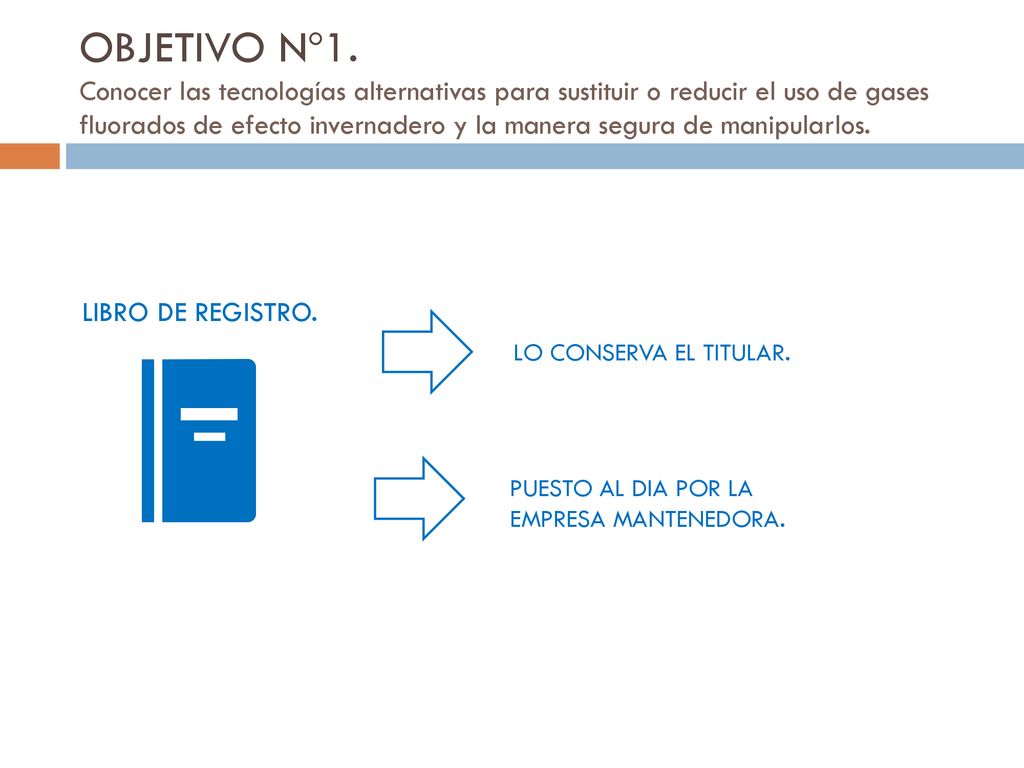

28 OBJETIVO Nº1. Conocer las tecnologías alternativas para sustituir o reducir el uso de gases fluorados de efecto invernadero y la manera segura de manipularlos.

29 OBJETIVO Nº1. Conocer las tecnologías alternativas para sustituir o reducir el uso de gases fluorados de efecto invernadero y la manera segura de manipularlos.

30 OBJETIVO Nº1. Conocer las tecnologías alternativas para sustituir o reducir el uso de gases fluorados de efecto invernadero y la manera segura de manipularlos. NORMATIVA PARA EL CONTROL DE FUGAS UE 517/2014

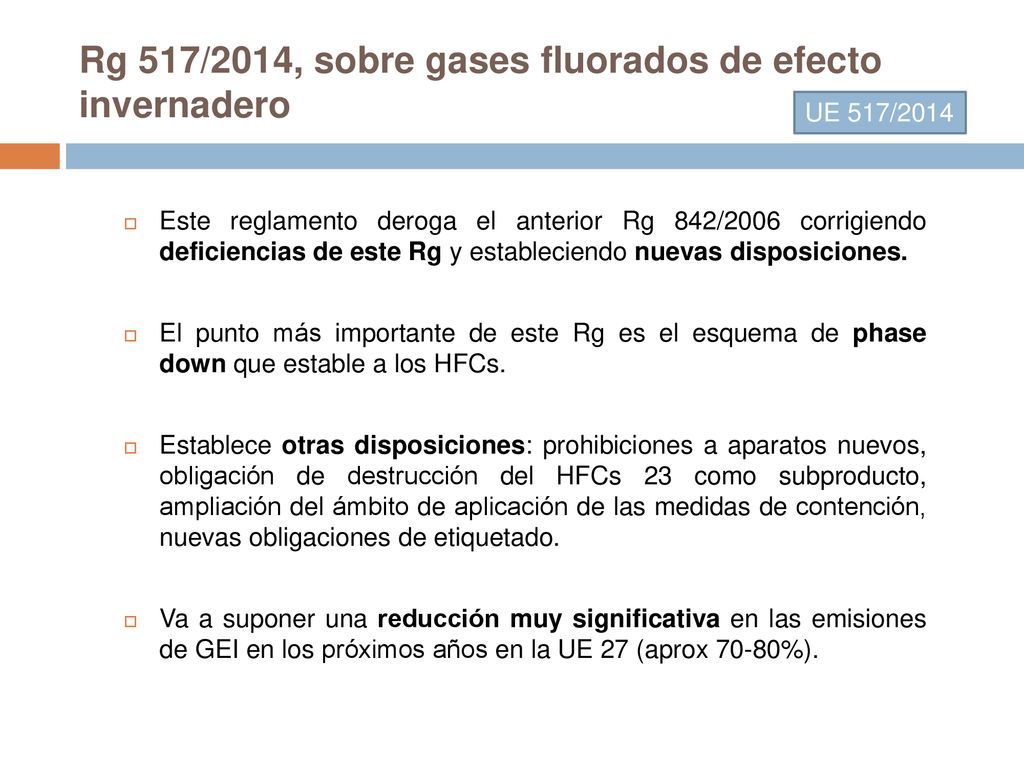

31 Rg 517/2014, sobre gases fluorados de efecto invernadero
UE 517/2014 Este reglamento deroga el anterior Rg 842/2006 corrigiendo deficiencias de este Rg y estableciendo nuevas disposiciones. El punto más importante de este Rg es el esquema de phase down que estable a los HFCs. Establece otras disposiciones: prohibiciones a aparatos nuevos, obligación de destrucción del HFCs 23 como subproducto, ampliación del ámbito de aplicación de las medidas de contención, nuevas obligaciones de etiquetado. Va a suponer una reducción muy significativa en las emisiones de GEI en los próximos años en la UE 27 (aprox 70-80%).

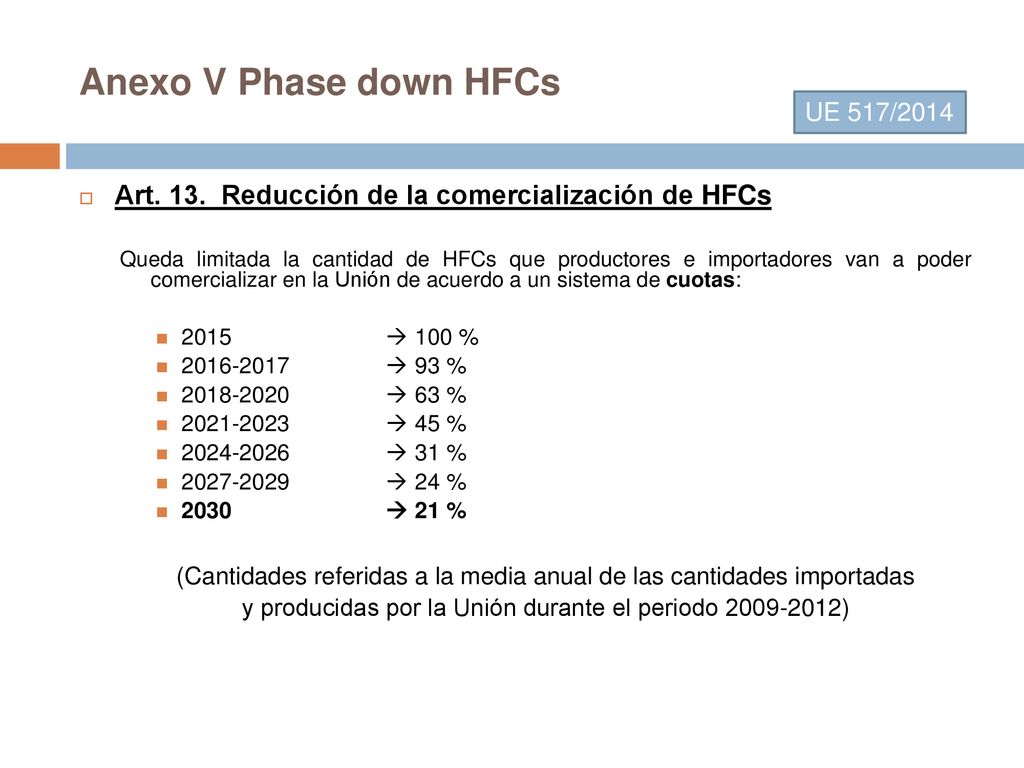

32 Anexo V Phase down HFCs UE 517/2014 Art Reducción de la comercialización de HFCs Queda limitada la cantidad de HFCs que productores e importadores van a poder comercializar en la Unión de acuerdo a un sistema de cuotas: 2015  100 %  93 %  63 %  45 %  31 %  24 %  21 % (Cantidades referidas a la media anual de las cantidades importadas y producidas por la Unión durante el periodo )

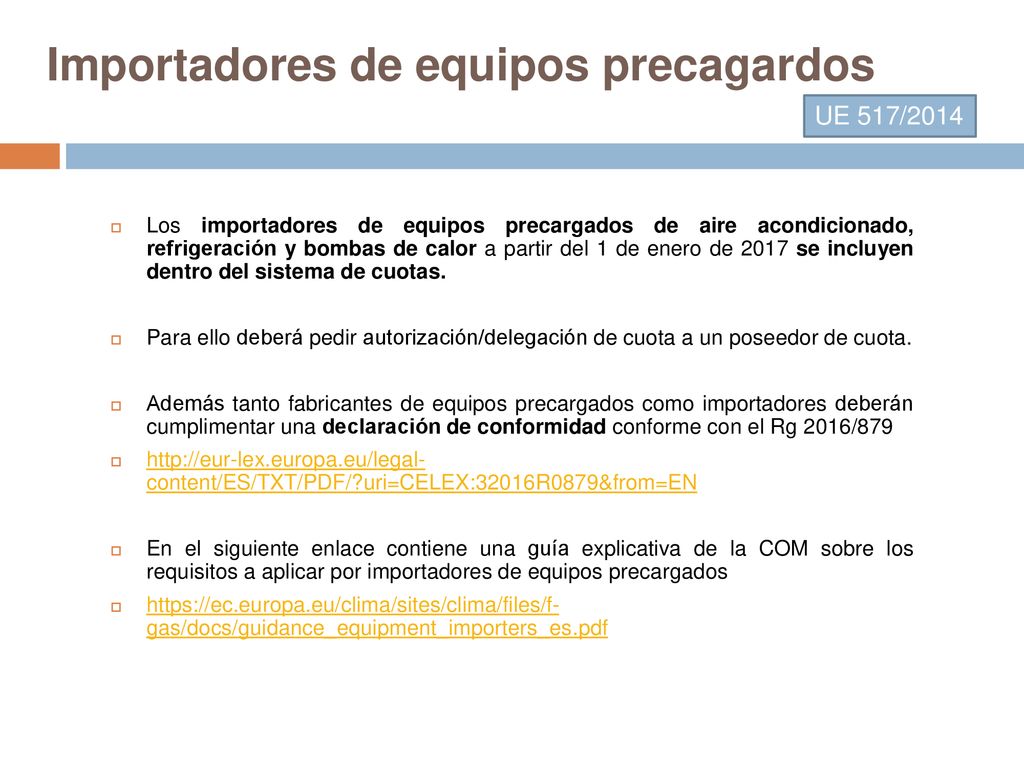

33 Importadores de equipos precagardos
UE 517/2014 Los importadores de equipos precargados de aire acondicionado, refrigeración y bombas de calor a partir del 1 de enero de 2017 se incluyen dentro del sistema de cuotas. Para ello deberá pedir autorización/delegación de cuota a un poseedor de cuota. Además tanto fabricantes de equipos precargados como importadores deberán cumplimentar una declaración de conformidad conforme con el Rg 2016/879 content/ES/TXT/PDF/?uri=CELEX:32016R0879&from=EN En el siguiente enlace contiene una guía explicativa de la COM sobre los requisitos a aplicar por importadores de equipos precargados gas/docs/guidance_equipment_importers_es.pdf

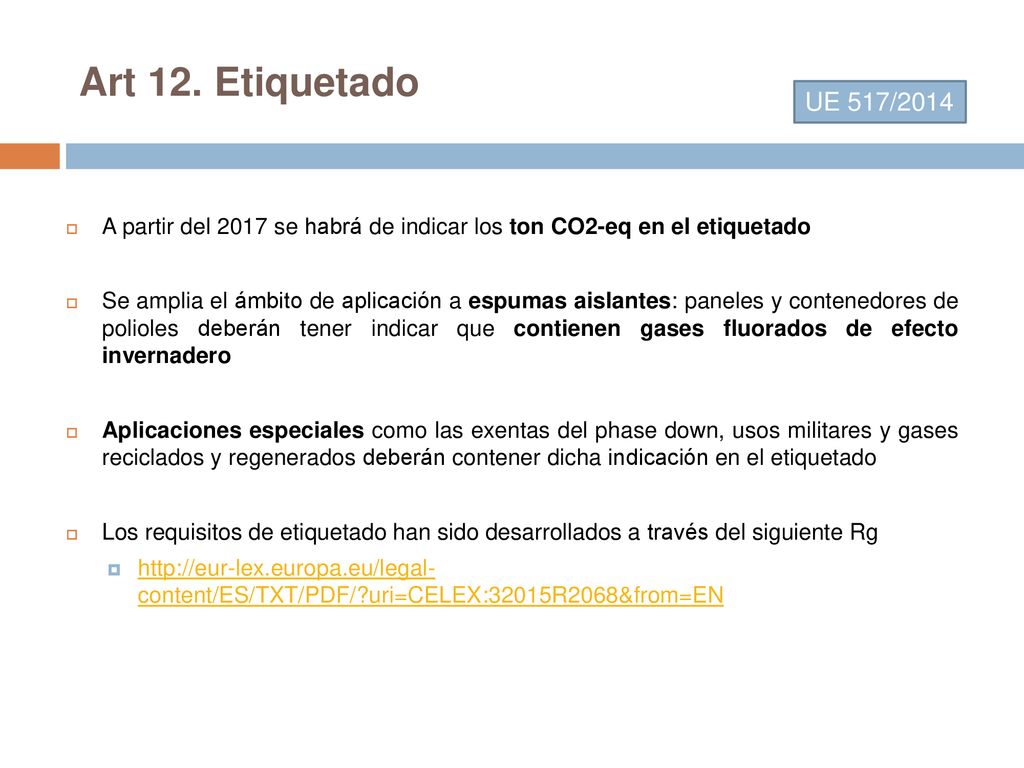

34 Art 12. Etiquetado UE 517/2014 A partir del 2017 se habrá de indicar los ton CO2-eq en el etiquetado Se amplia el ámbito de aplicación a espumas aislantes: paneles y contenedores de polioles deberán tener indicar que contienen gases fluorados de efecto invernadero Aplicaciones especiales como las exentas del phase down, usos militares y gases reciclados y regenerados deberán contener dicha indicación en el etiquetado Los requisitos de etiquetado han sido desarrollados a través del siguiente Rg content/ES/TXT/PDF/?uri=CELEX:32015R2068&from=EN

35 OBJETIVO Nº1. Conocer las tecnologías alternativas para sustituir o reducir el uso de gases fluorados de efecto invernadero y la manera segura de manipularlos. Los Operadores deben adoptar medidas viables para reducir las fugas. Controles de fugas a equipos convencionales con más de 5 ton.CO2 Controles de fugas a equipos sellados hermeticamente con más de 10 ton.CO2 Sist.con más de 500 ton.CO2 dotados de Sist.Detección Fugas

36 OBJETIVO Nº1. Conocer las tecnologías alternativas para sustituir o reducir el uso de gases fluorados de efecto invernadero y la manera segura de manipularlos. ¿Cuando es obligatorio llevar un control de fugas? RD138/2011 R-134a Tiene un PCA = 1300 1kg de R-134a = 1300kg de CO2

37 OBJETIVO Nº1. Conocer las tecnologías alternativas para sustituir o reducir el uso de gases fluorados de efecto invernadero y la manera segura de manipularlos. Controles de fugas a equipos convencionales con más de 5 ton.CO2 Controles de fugas a equipos sellados hermeticamente con más de 10 ton.CO2 Sist.con más de 500 ton.CO2 dotados de Sist.Detección Fugas R-134a Tiene un PCA = 1300 1kg de R-134a = 1300kg de CO2 5000/1300 = 3,85kg de R-134A 10000/1300 = 7,69kg de R-134A 500000/1300 = 384,61kg de R-134A

38 OBJETIVO Nº1. Conocer las tecnologías alternativas para sustituir o reducir el uso de gases fluorados de efecto invernadero y la manera segura de manipularlos.

39 OBJETIVO Nº1. Conocer las tecnologías alternativas para sustituir o reducir el uso de gases fluorados de efecto invernadero y la manera segura de manipularlos. COSTE DE LAS FUGAS COSTE DEL REFRIGERANTE PCA· 0,02 1300·0,02 = 26€/kg de R134A COSTE DE LA REPARACIÓN REDUCCIÓN DE EFICIENCIA ENERGETICA. PERDIDA DE PRODUCTIVIDAD.

40 OBJETIVO Nº1. Conocer las tecnologías alternativas para sustituir o reducir el uso de gases fluorados de efecto invernadero y la manera segura de manipularlos. LIBRO DE REGISTRO. LO CONSERVA EL TITULAR. PUESTO AL DIA POR LA EMPRESA MANTENEDORA.

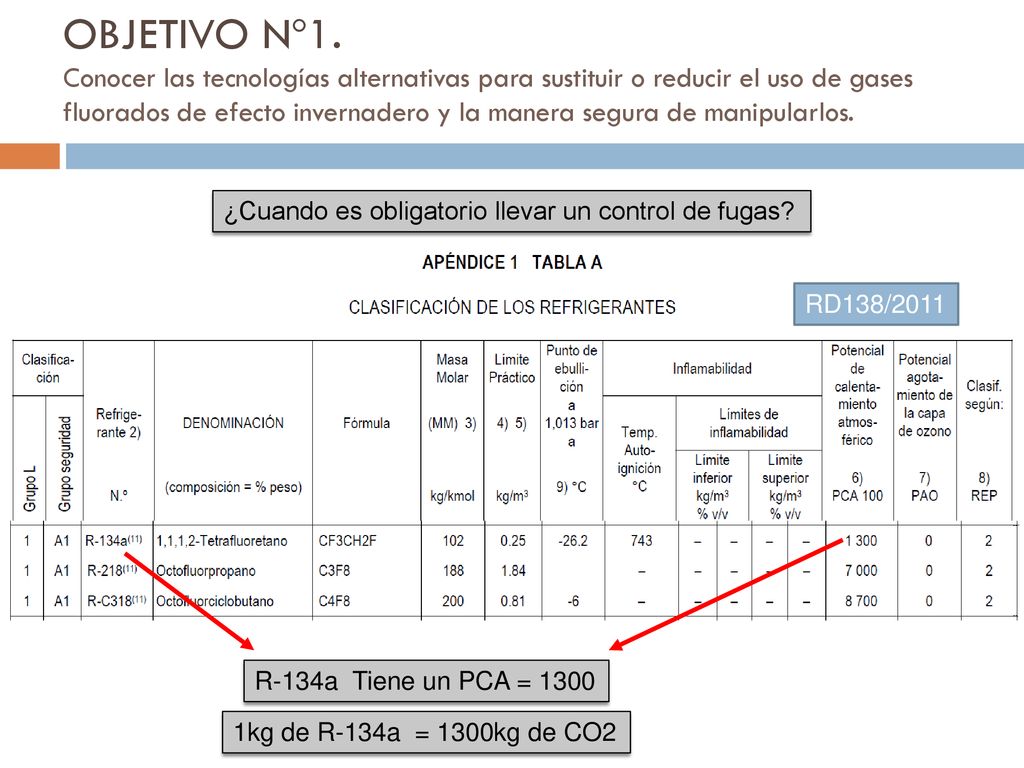

41 OBJETIVO Nº1. Conocer las tecnologías alternativas para sustituir o reducir el uso de gases fluorados de efecto invernadero y la manera segura de manipularlos. COMPROBACIÓN DE FUGAS 1º COMPROBAR ANOTACIONES EN LIBRO DE REGISTRO. 2º COMPROBAR LA INSTALACIÓN. Ruidos o Vibraciones anormales. Formación de hielo o poca capacidad de enfriamiento. Señales de corrosión, fugas de aceite, daños en componentes (juntas, uniones, válvulas…). Visores de la instalación. Daños en elementos de seguridad (Presostatos, válvulas de seguridad, conexiones de los sensores…). Detectores de fugas permanentes. Comprobación de los parámetros de funcionamiento por si alguno señala condiciones normales (intensidad, Tª…). Comprobar puntos de fugas anteriores. Cualquier indicio de pérdida de refrigerante.

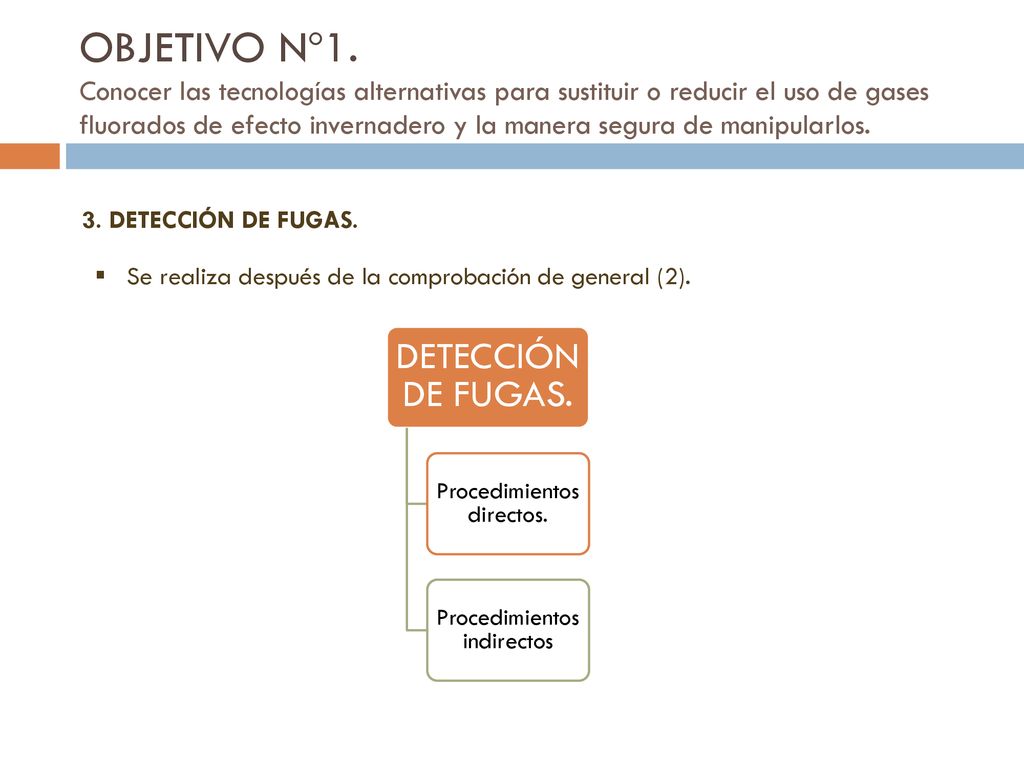

42 OBJETIVO Nº1. DETECCIÓN DE FUGAS.
Conocer las tecnologías alternativas para sustituir o reducir el uso de gases fluorados de efecto invernadero y la manera segura de manipularlos. 3. DETECCIÓN DE FUGAS. Se realiza después de la comprobación de general (2). DETECCIÓN DE FUGAS. Procedimientos directos. Procedimientos indirectos

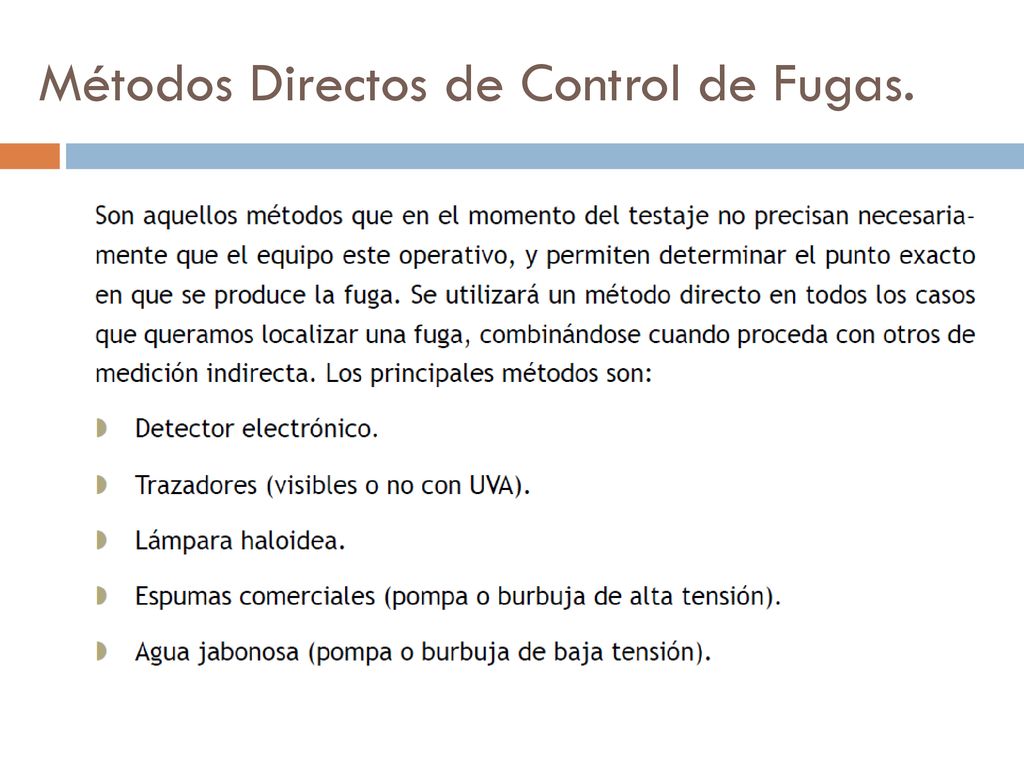

43 Métodos Directos de Control de Fugas.

44 Métodos Directos de Control de Fugas.

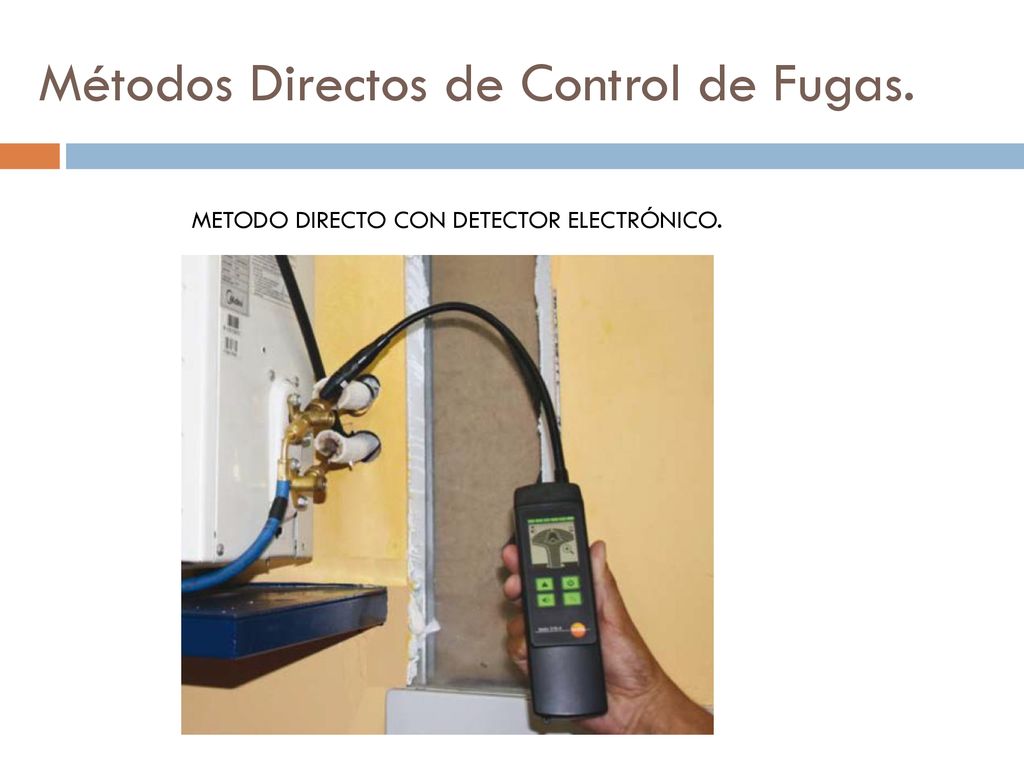

METODO DIRECTO CON DETECTOR ELECTRÓNICO.

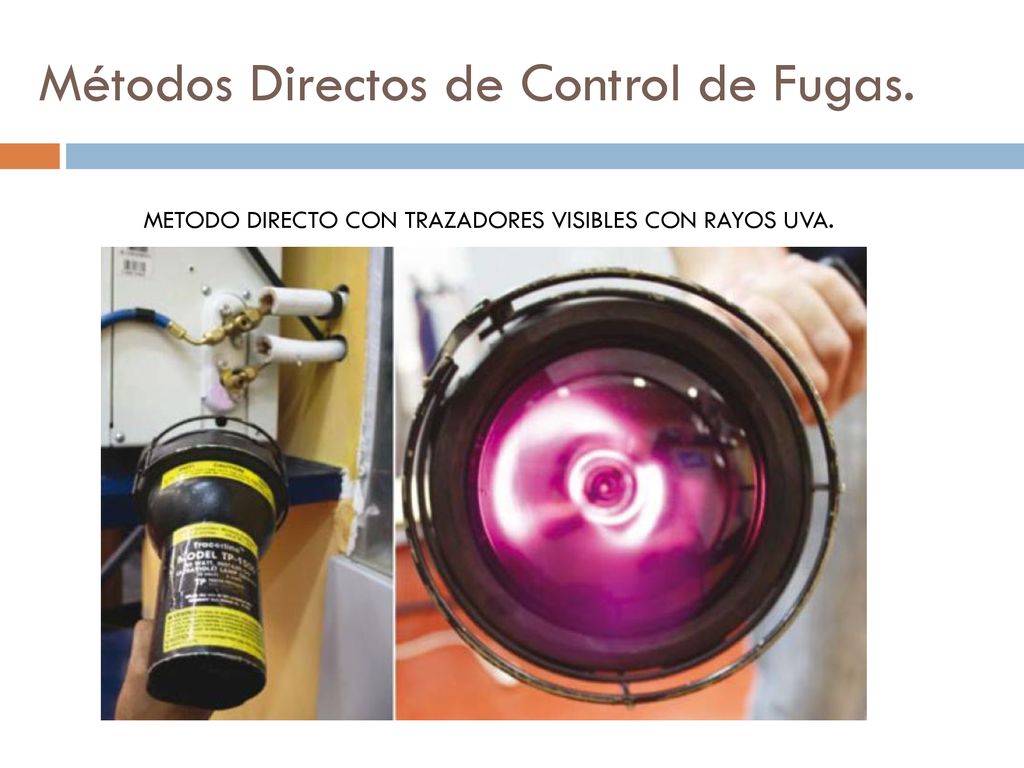

45 Métodos Directos de Control de Fugas.
METODO DIRECTO CON TRAZADORES VISIBLES CON RAYOS UVA.

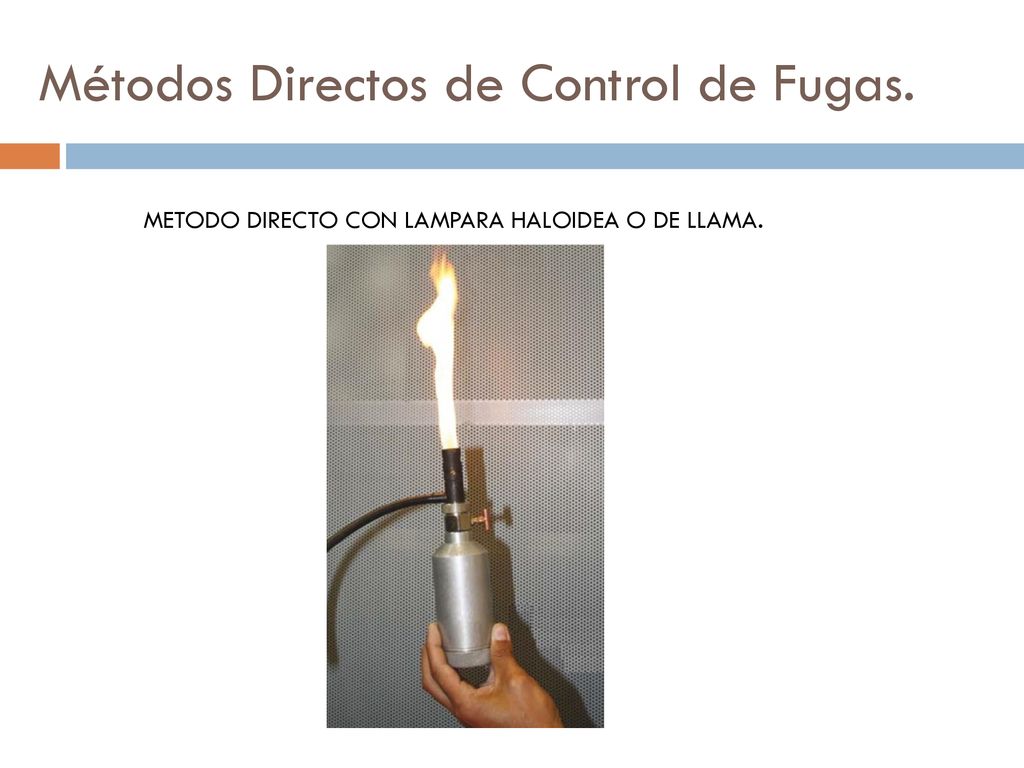

46 Métodos Directos de Control de Fugas.
METODO DIRECTO CON LAMPARA HALOIDEA O DE LLAMA.

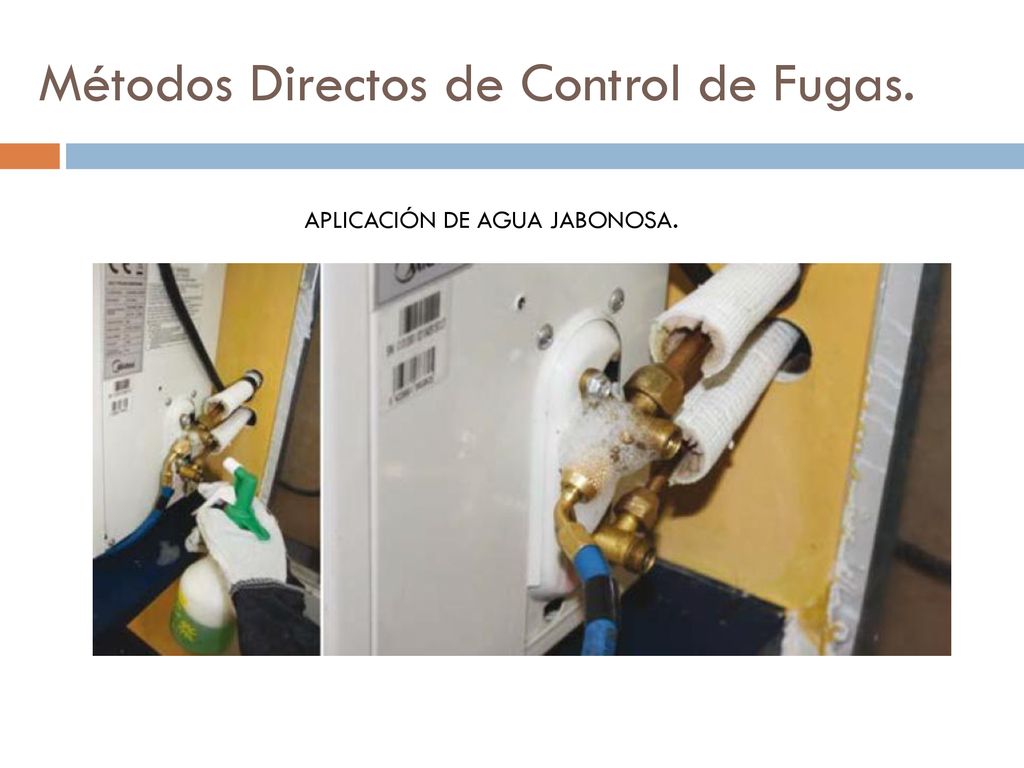

47 Métodos Directos de Control de Fugas.
APLICACIÓN DE AGUA JABONOSA.

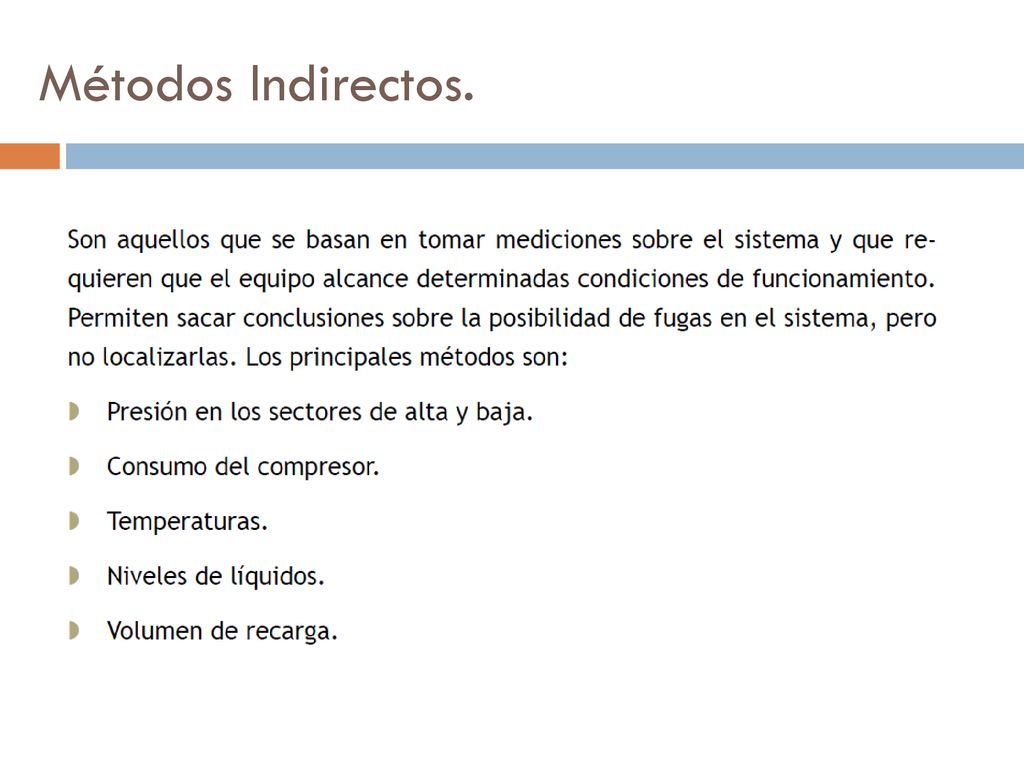

48 Métodos Indirectos.

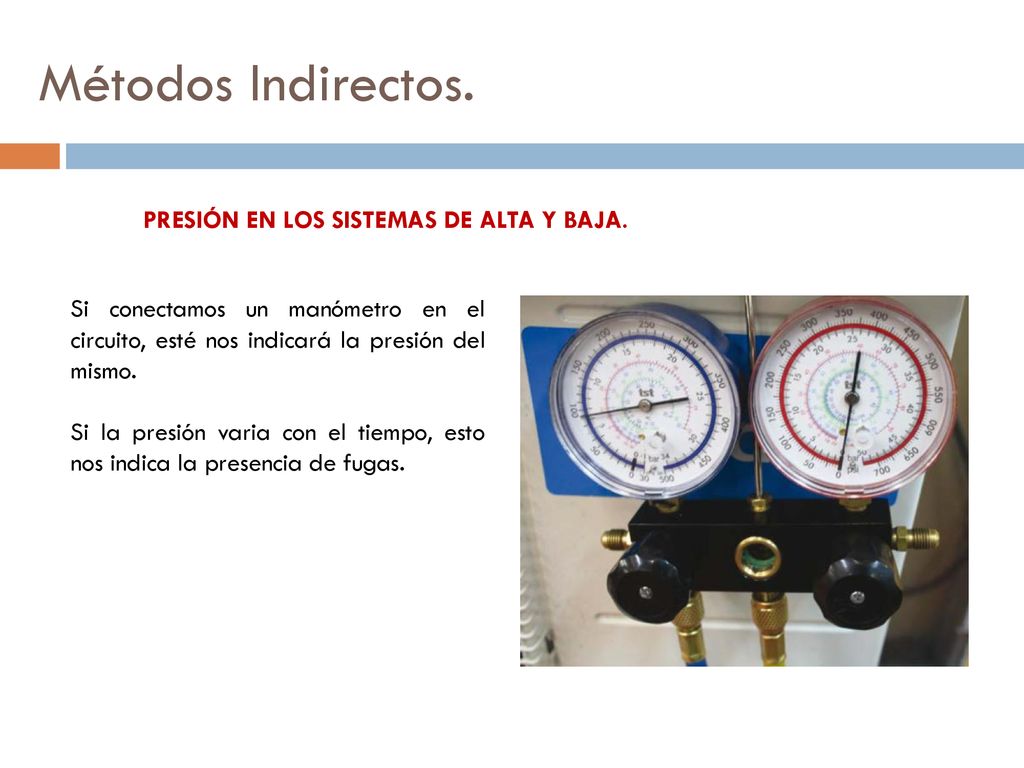

49 Métodos Indirectos. PRESIÓN EN LOS SISTEMAS DE ALTA Y BAJA.
Si conectamos un manómetro en el circuito, esté nos indicará la presión del mismo. Si la presión varia con el tiempo, esto nos indica la presencia de fugas.

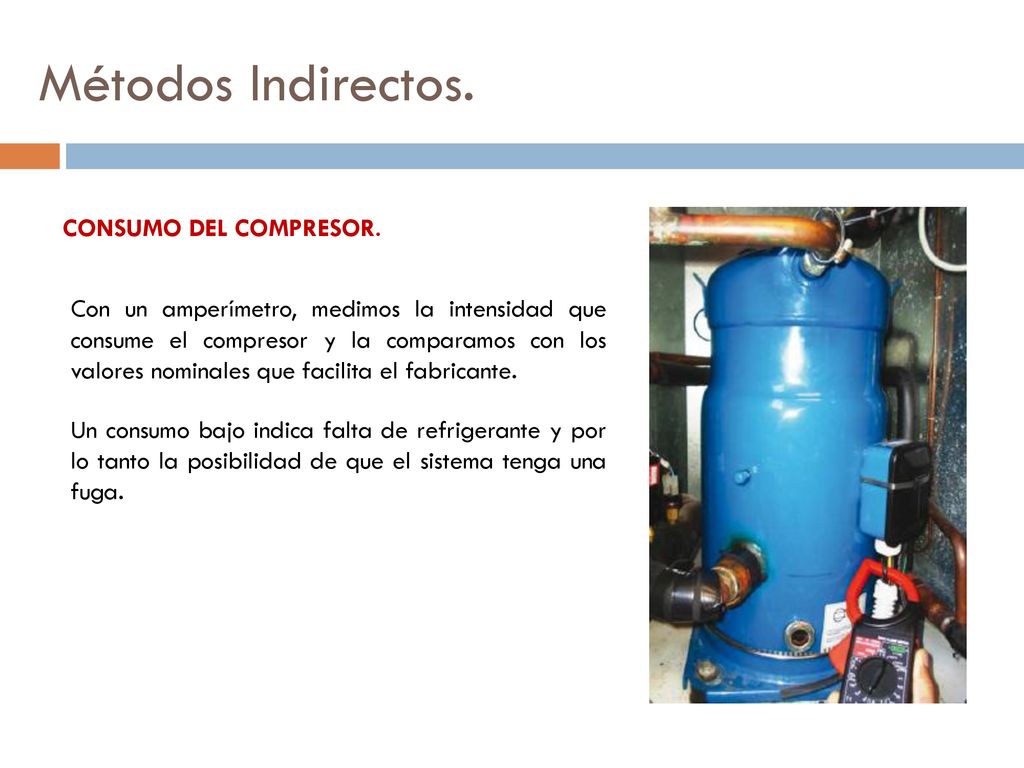

50 Métodos Indirectos. CONSUMO DEL COMPRESOR.
Con un amperímetro, medimos la intensidad que consume el compresor y la comparamos con los valores nominales que facilita el fabricante. Un consumo bajo indica falta de refrigerante y por lo tanto la posibilidad de que el sistema tenga una fuga.

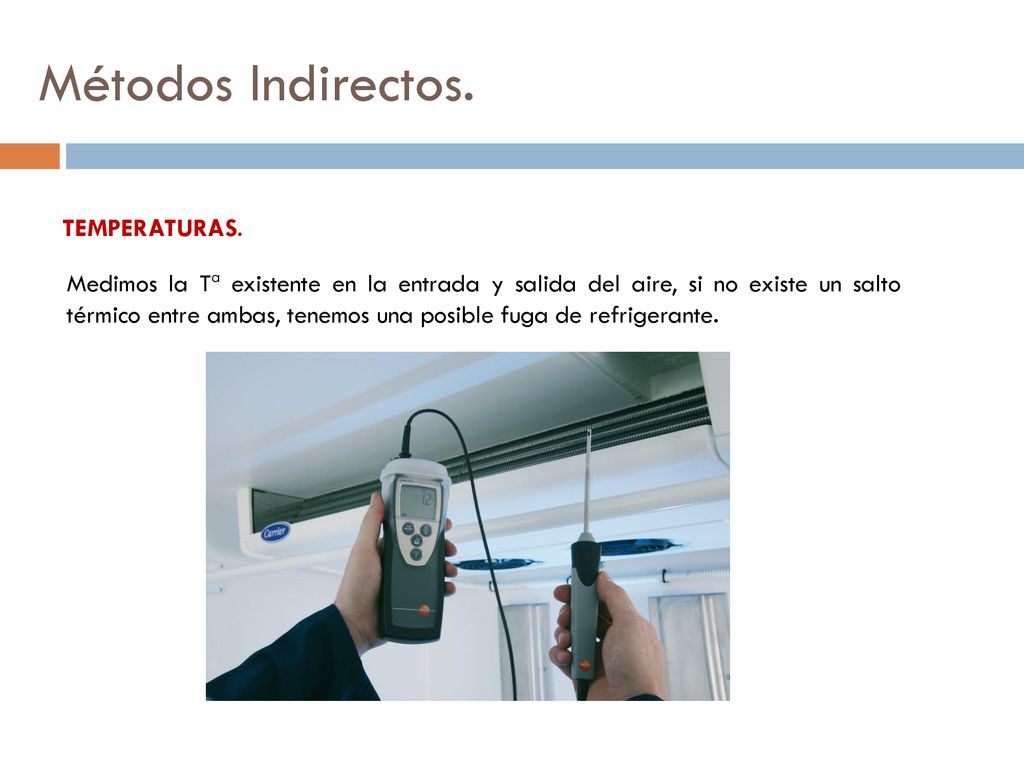

51 Métodos Indirectos. TEMPERATURAS.
Medimos la Tª existente en la entrada y salida del aire, si no existe un salto térmico entre ambas, tenemos una posible fuga de refrigerante.

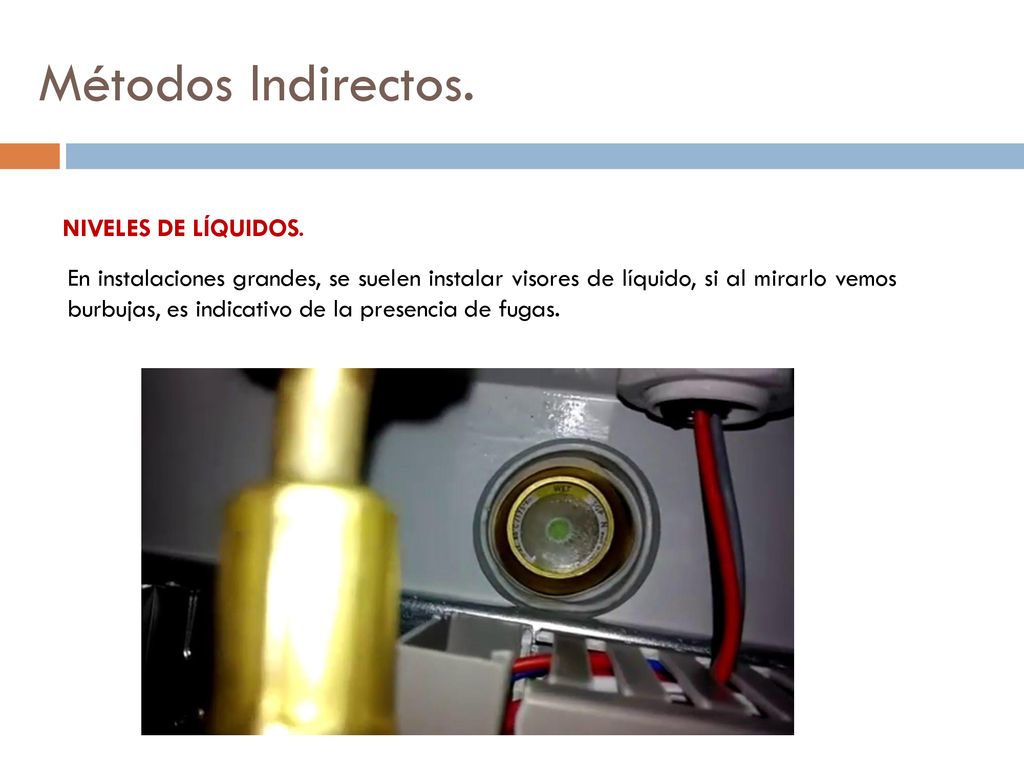

52 Métodos Indirectos. NIVELES DE LÍQUIDOS.
En instalaciones grandes, se suelen instalar visores de líquido, si al mirarlo vemos burbujas, es indicativo de la presencia de fugas.

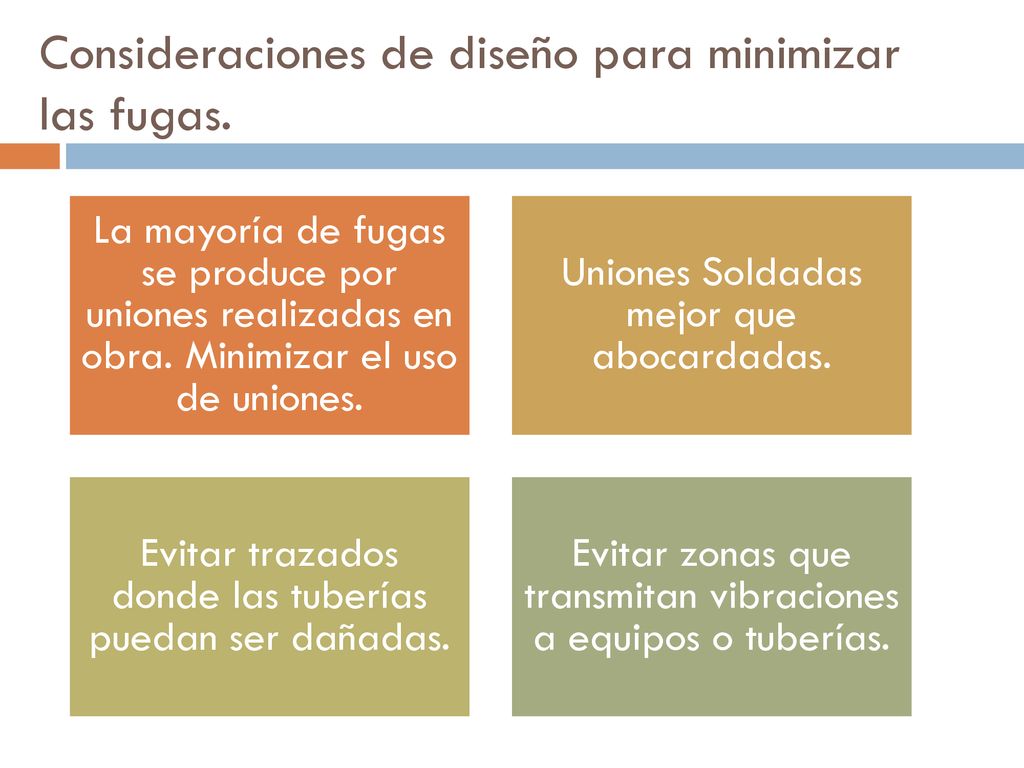

53 Consideraciones de diseño para minimizar las fugas.
La mayoría de fugas se produce por uniones realizadas en obra. Minimizar el uso de uniones. Uniones Soldadas mejor que abocardadas. Evitar trazados donde las tuberías puedan ser dañadas. Evitar zonas que transmitan vibraciones a equipos o tuberías.

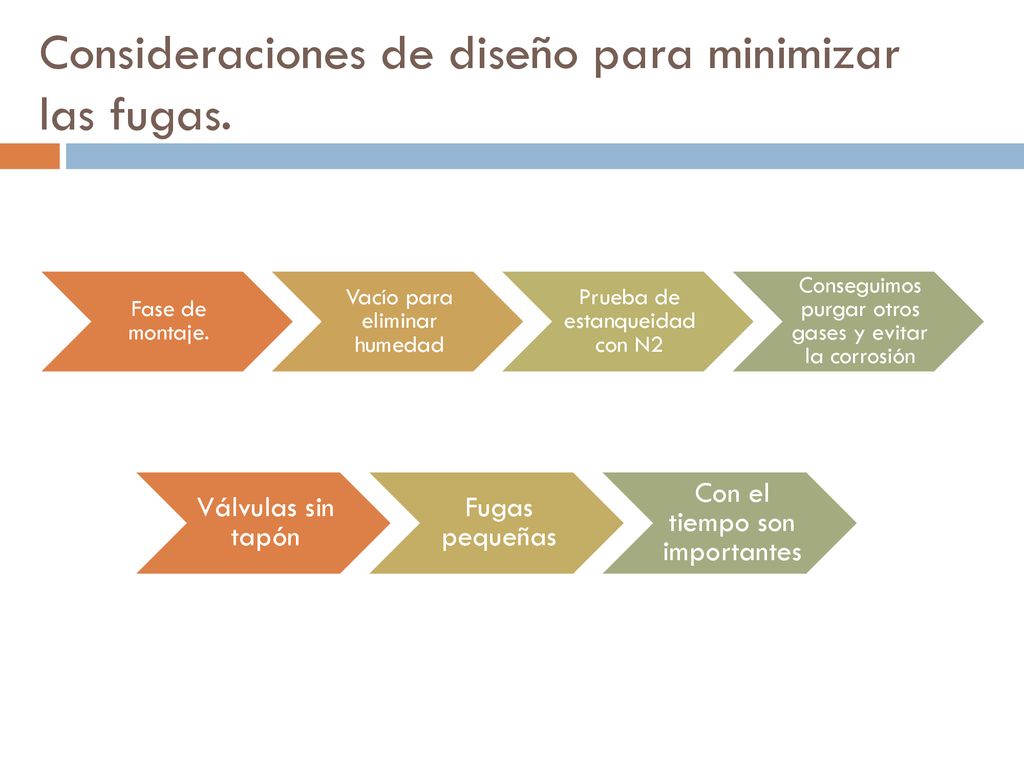

54 Consideraciones de diseño para minimizar las fugas.
Fase de montaje. Vacío para eliminar humedad Prueba de estanqueidad con N2 Conseguimos purgar otros gases y evitar la corrosión Válvulas sin tapón Fugas pequeñas Con el tiempo son importantes

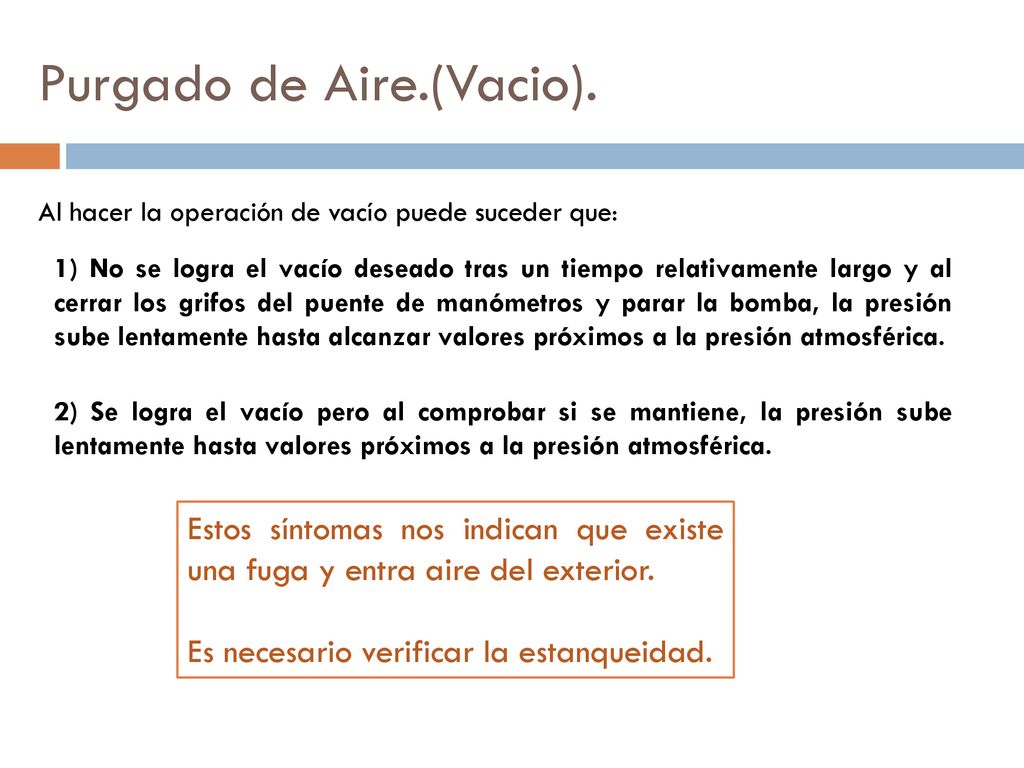

55 Purgado de Aire.(Vacio).
Al hacer la operación de vacío puede suceder que: 1) No se logra el vacío deseado tras un tiempo relativamente largo y al cerrar los grifos del puente de manómetros y parar la bomba, la presión sube lentamente hasta alcanzar valores próximos a la presión atmosférica. 2) Se logra el vacío pero al comprobar si se mantiene, la presión sube lentamente hasta valores próximos a la presión atmosférica. Estos síntomas nos indican que existe una fuga y entra aire del exterior. Es necesario verificar la estanqueidad.

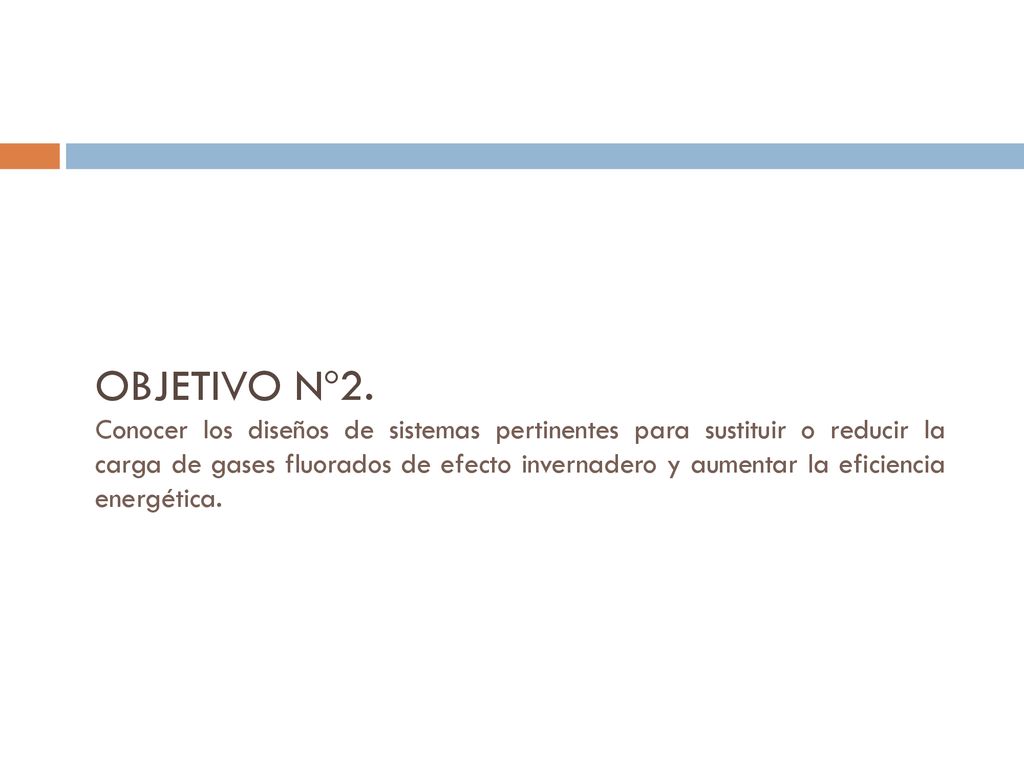

56 OBJETIVO Nº2. Conocer los diseños de sistemas pertinentes para sustituir o reducir la carga de gases fluorados de efecto invernadero y aumentar la eficiencia energética.

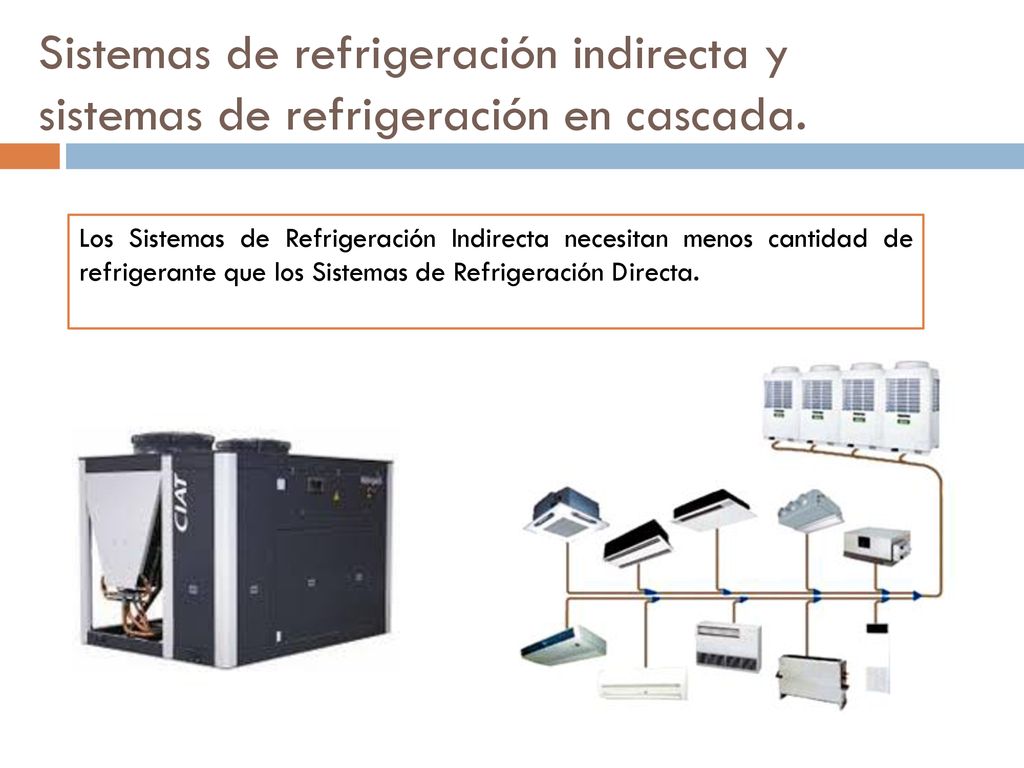

57 Sistemas de refrigeración indirecta y sistemas de refrigeración en cascada.
Los Sistemas de Refrigeración Indirecta necesitan menos cantidad de refrigerante que los Sistemas de Refrigeración Directa.

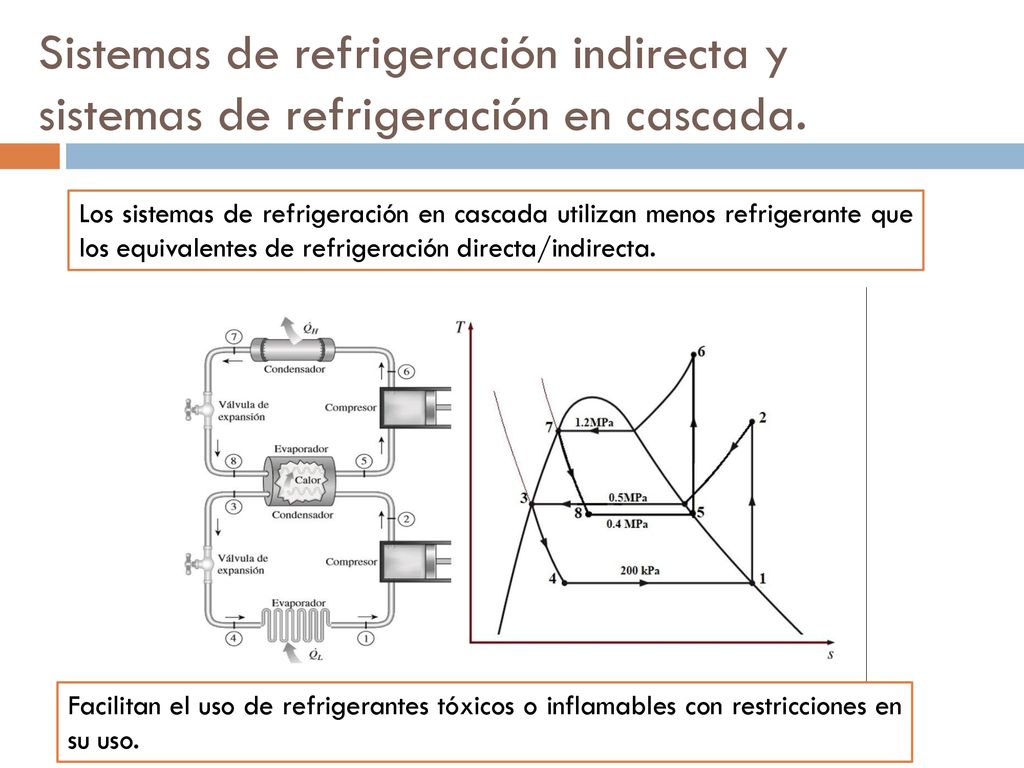

58 Sistemas de refrigeración indirecta y sistemas de refrigeración en cascada.
Los sistemas de refrigeración en cascada utilizan menos refrigerante que los equivalentes de refrigeración directa/indirecta. Facilitan el uso de refrigerantes tóxicos o inflamables con restricciones en su uso.

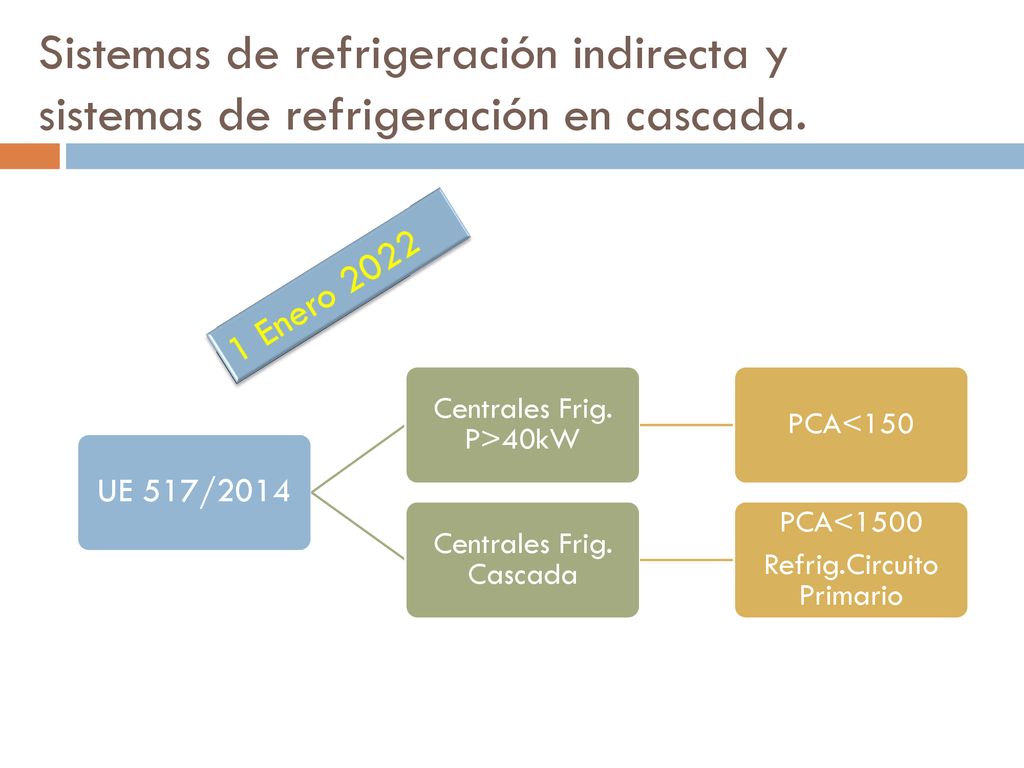

59 Sistemas de refrigeración indirecta y sistemas de refrigeración en cascada.
UE 517/2014 Centrales Frig. P>40kW PCA<150 Centrales Frig. Cascada PCA<1500 Refrig.Circuito Primario 1 Enero 2022

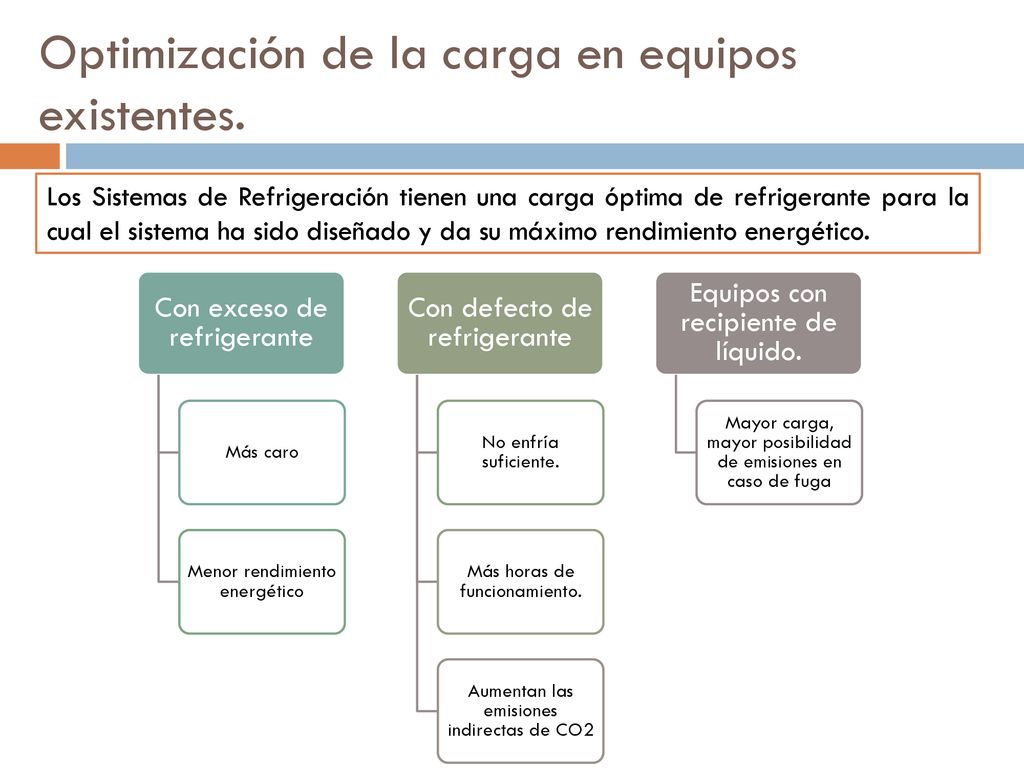

60 Optimización de la carga en equipos existentes.
Los Sistemas de Refrigeración tienen una carga óptima de refrigerante para la cual el sistema ha sido diseñado y da su máximo rendimiento energético. Con exceso de refrigerante Más caro Menor rendimiento energético Con defecto de refrigerante No enfría suficiente. Más horas de funcionamiento. Aumentan las emisiones indirectas de CO2 Equipos con recipiente de líquido. Mayor carga, mayor posibilidad de emisiones en caso de fuga

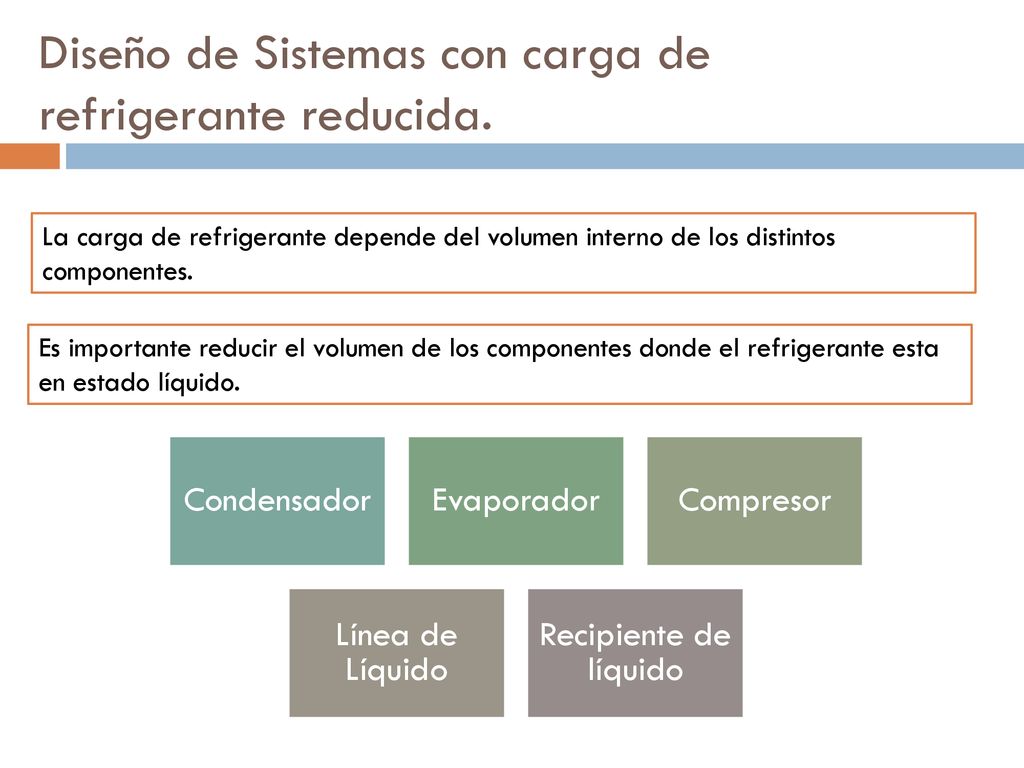

61 Diseño de Sistemas con carga de refrigerante reducida.
La carga de refrigerante depende del volumen interno de los distintos componentes. Es importante reducir el volumen de los componentes donde el refrigerante esta en estado líquido. Condensador Evaporador Compresor Línea de Líquido Recipiente de líquido

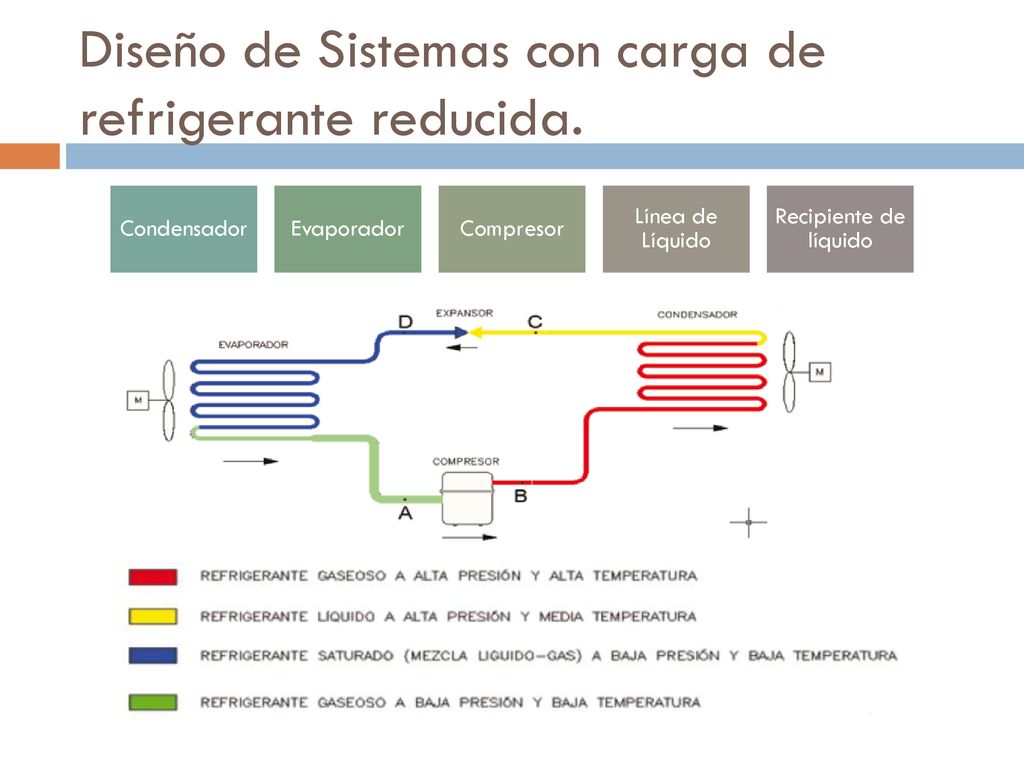

62 Diseño de Sistemas con carga de refrigerante reducida.
Condensador Evaporador Compresor Línea de Líquido Recipiente de líquido

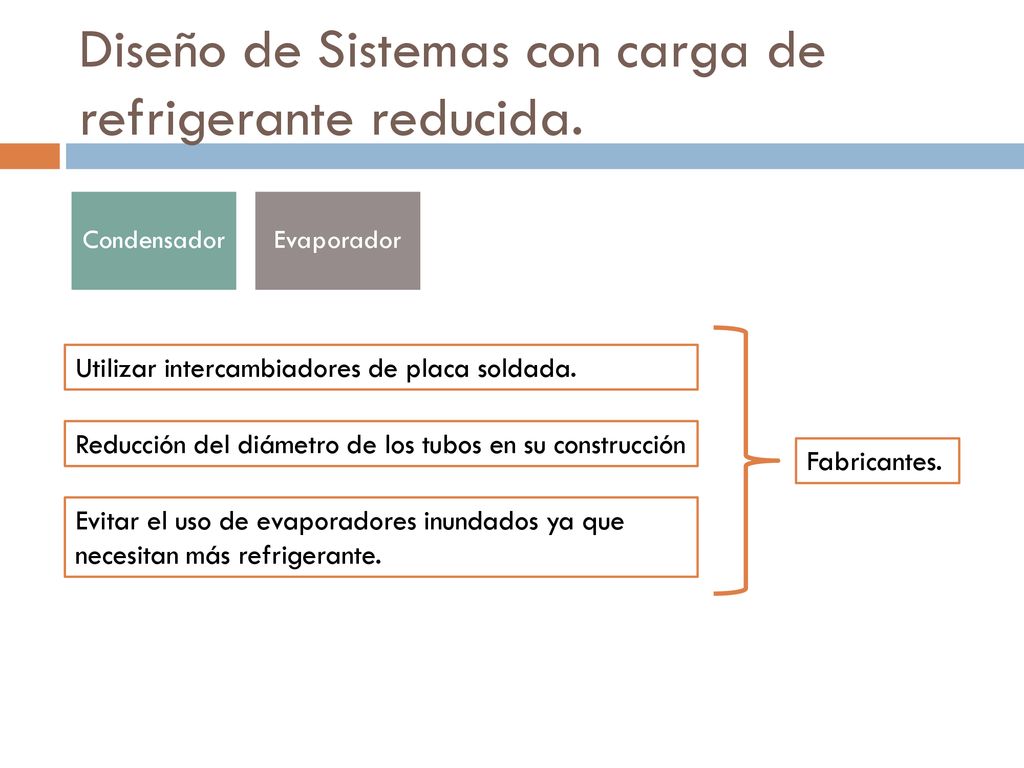

63 Diseño de Sistemas con carga de refrigerante reducida.
Condensador Evaporador Utilizar intercambiadores de placa soldada. Reducción del diámetro de los tubos en su construcción Fabricantes. Evitar el uso de evaporadores inundados ya que necesitan más refrigerante.

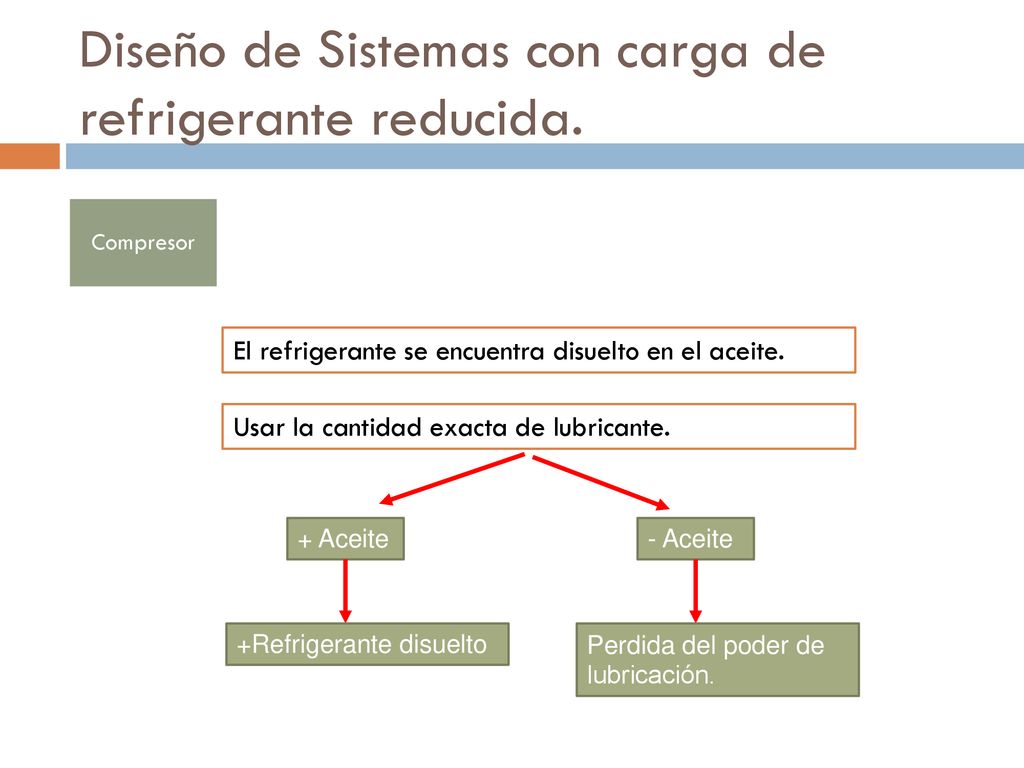

64 Diseño de Sistemas con carga de refrigerante reducida.
Compresor El refrigerante se encuentra disuelto en el aceite. Usar la cantidad exacta de lubricante. + Aceite - Aceite +Refrigerante disuelto Perdida del poder de lubricación.

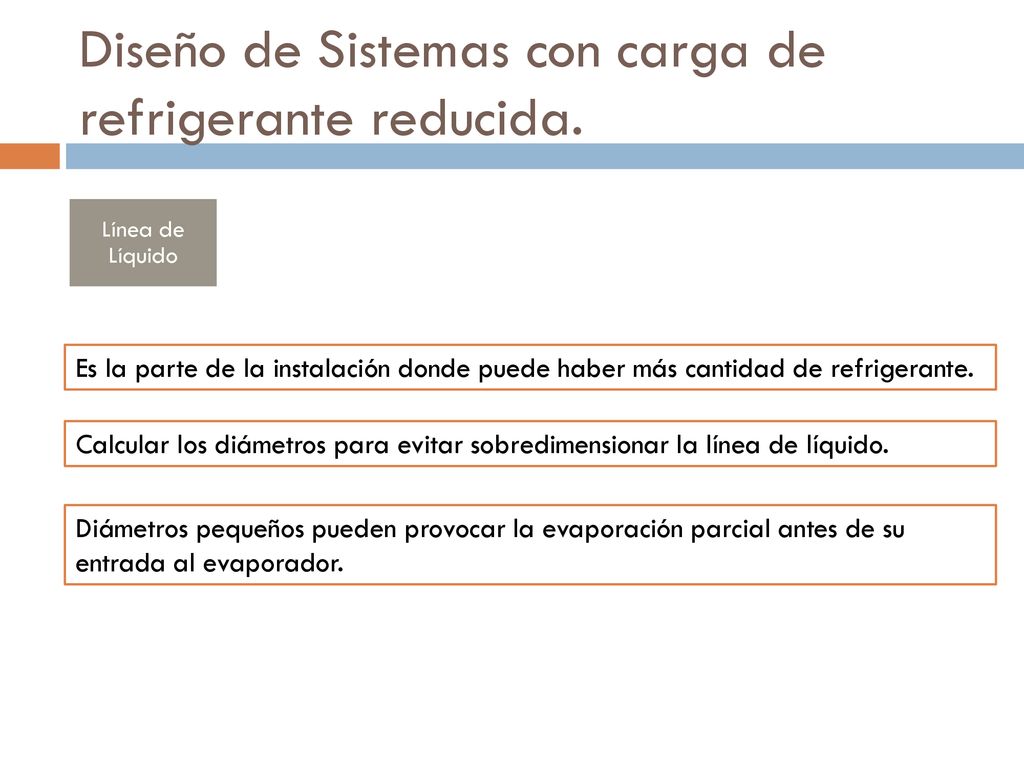

65 Diseño de Sistemas con carga de refrigerante reducida.
Línea de Líquido Es la parte de la instalación donde puede haber más cantidad de refrigerante. Calcular los diámetros para evitar sobredimensionar la línea de líquido. Diámetros pequeños pueden provocar la evaporación parcial antes de su entrada al evaporador.

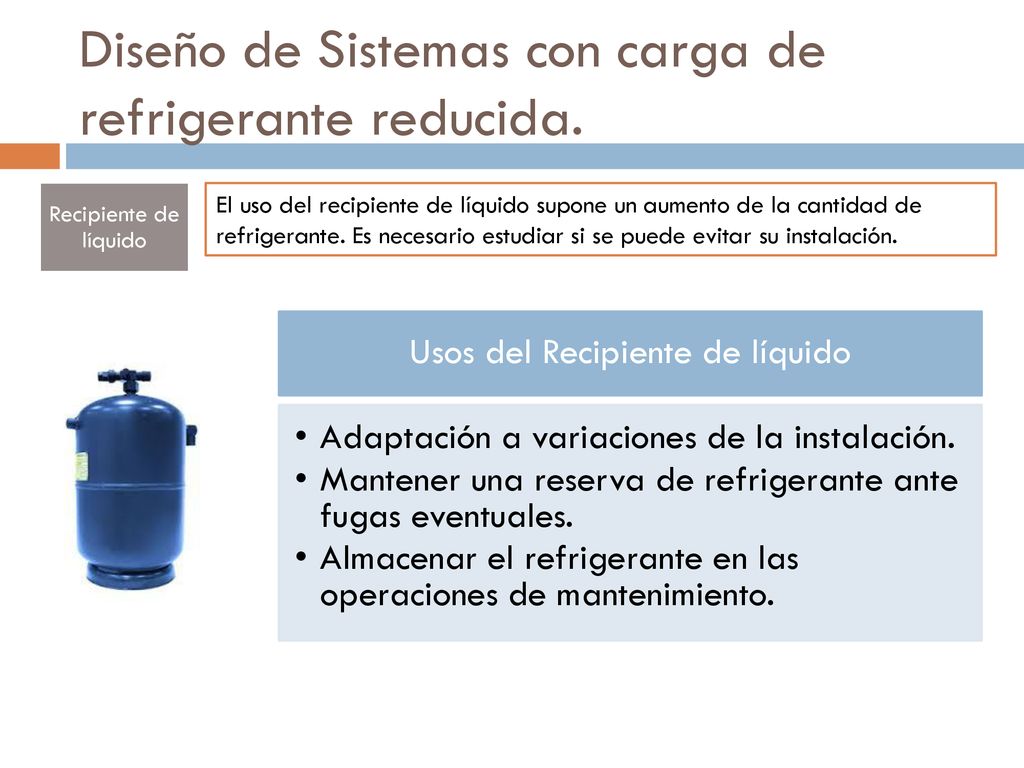

66 Diseño de Sistemas con carga de refrigerante reducida.
Recipiente de líquido El uso del recipiente de líquido supone un aumento de la cantidad de refrigerante. Es necesario estudiar si se puede evitar su instalación. Usos del Recipiente de líquido Adaptación a variaciones de la instalación. Mantener una reserva de refrigerante ante fugas eventuales. Almacenar el refrigerante en las operaciones de mantenimiento.

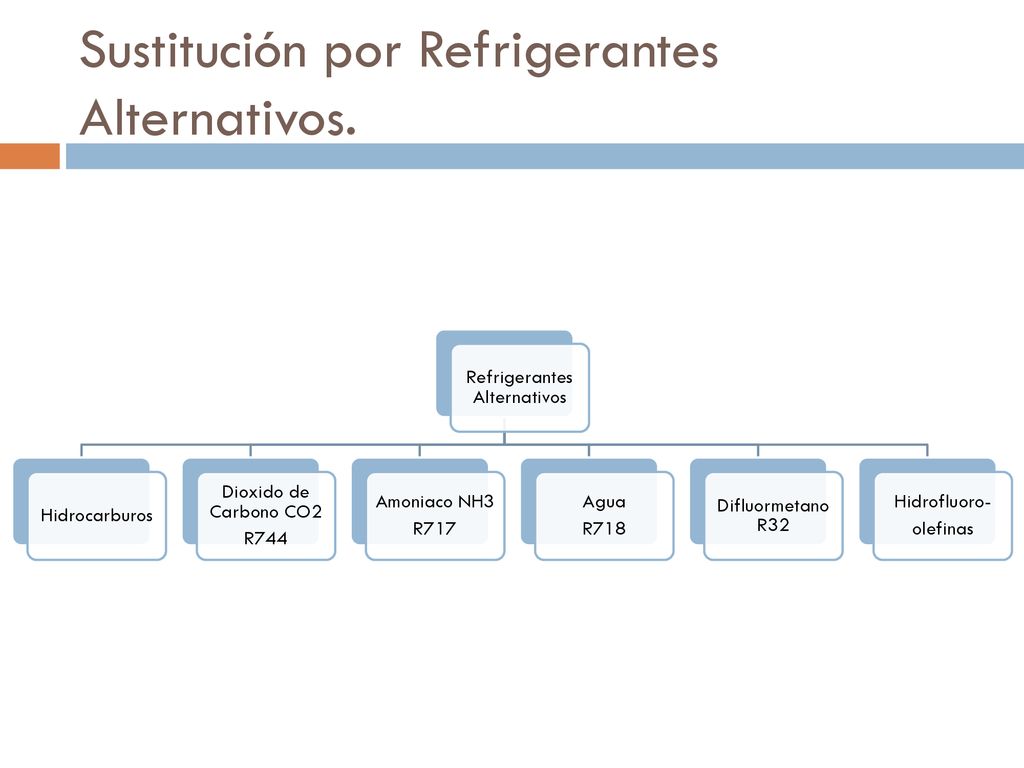

67 Sustitución por Refrigerantes Alternativos.
Hidrocarburos Dioxido de Carbono CO2 R744 Amoniaco NH3 R717 Agua R718 Difluormetano R32 Hidrofluoro- olefinas

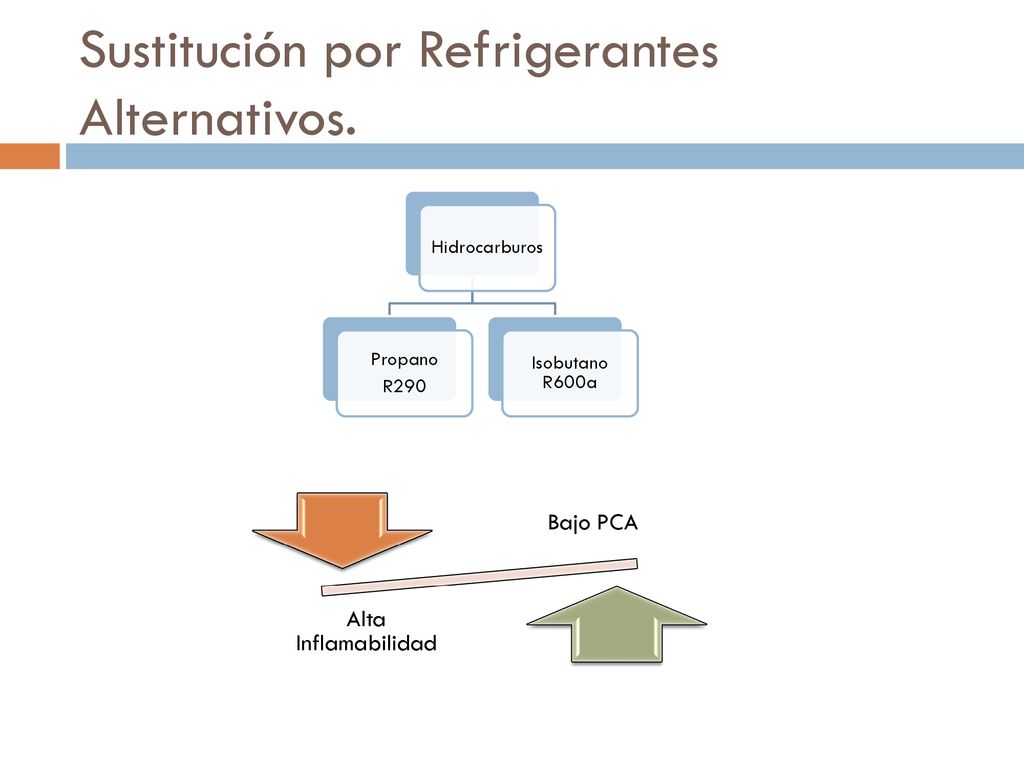

68 Sustitución por Refrigerantes Alternativos.
Hidrocarburos Propano R290 Isobutano R600a Bajo PCA Alta Inflamabilidad

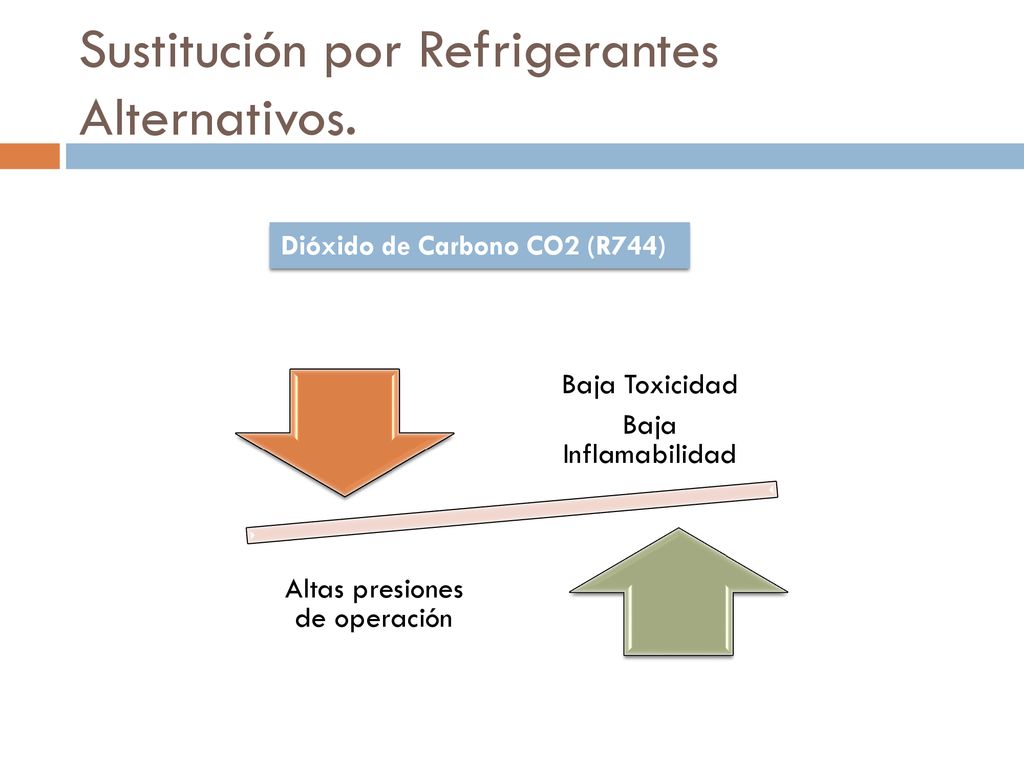

69 Sustitución por Refrigerantes Alternativos.
Dióxido de Carbono CO2 (R744) Baja Toxicidad Baja Inflamabilidad Altas presiones de operación

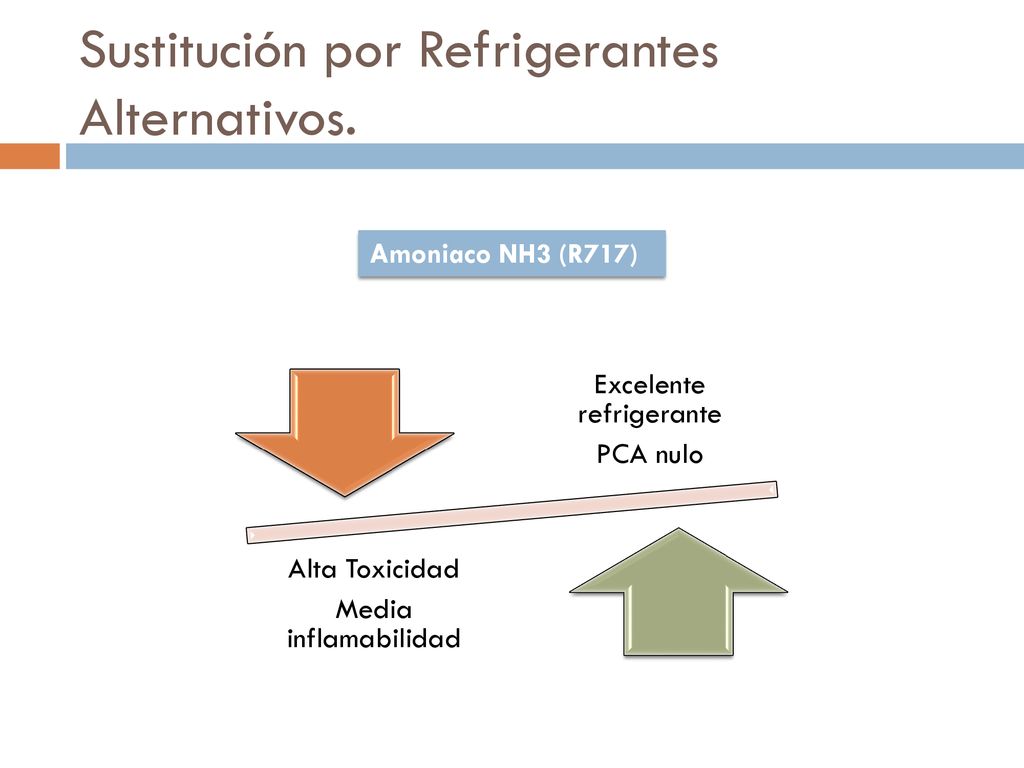

70 Sustitución por Refrigerantes Alternativos.
Amoniaco NH3 (R717) Excelente refrigerante PCA nulo Alta Toxicidad Media inflamabilidad

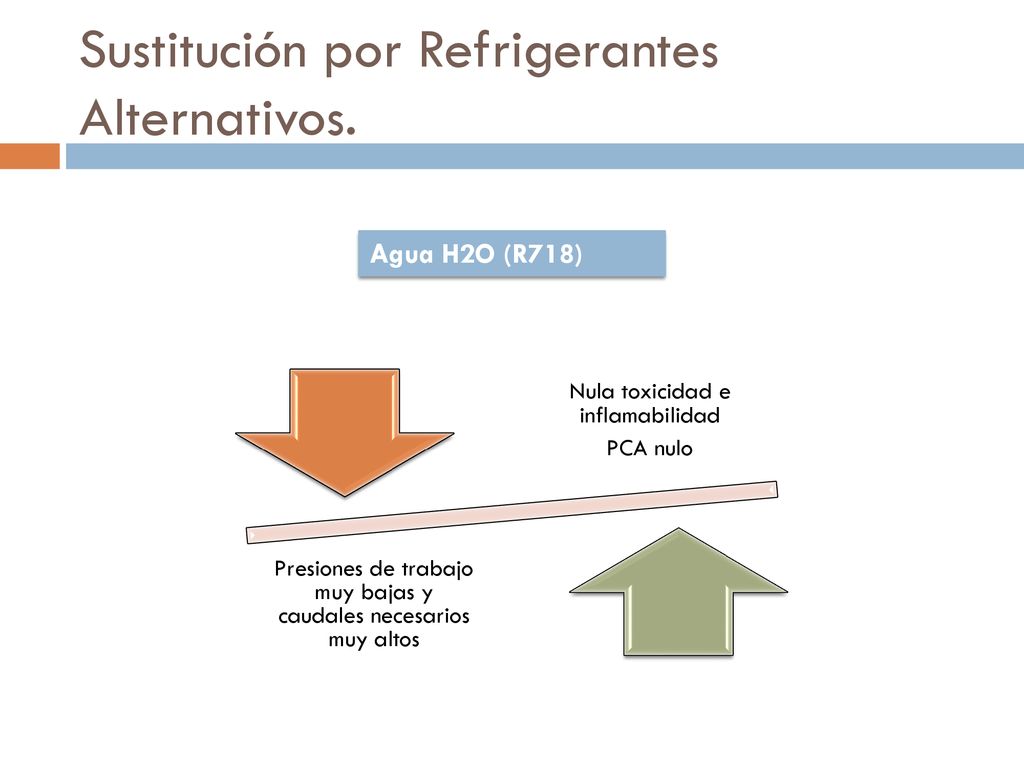

71 Sustitución por Refrigerantes Alternativos.
Agua H2O (R718) Nula toxicidad e inflamabilidad PCA nulo Presiones de trabajo muy bajas y caudales necesarios muy altos

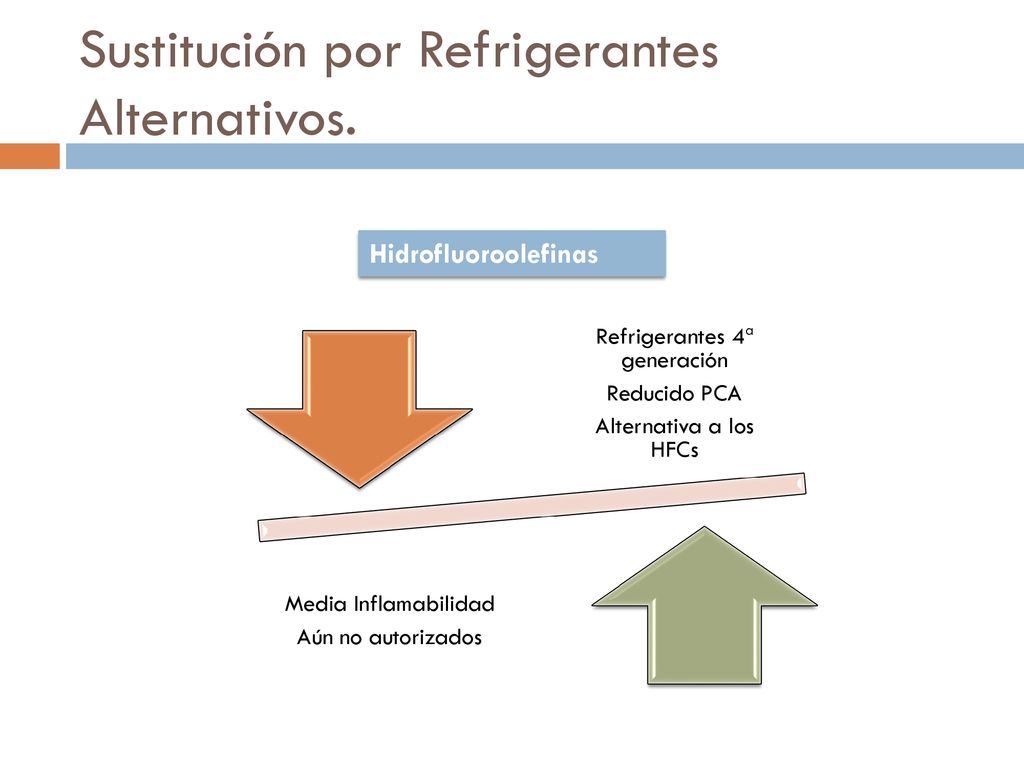

72 Sustitución por Refrigerantes Alternativos.
Hidrofluoroolefinas Refrigerantes 4ª generación Reducido PCA Alternativa a los HFCs Media Inflamabilidad Aún no autorizados

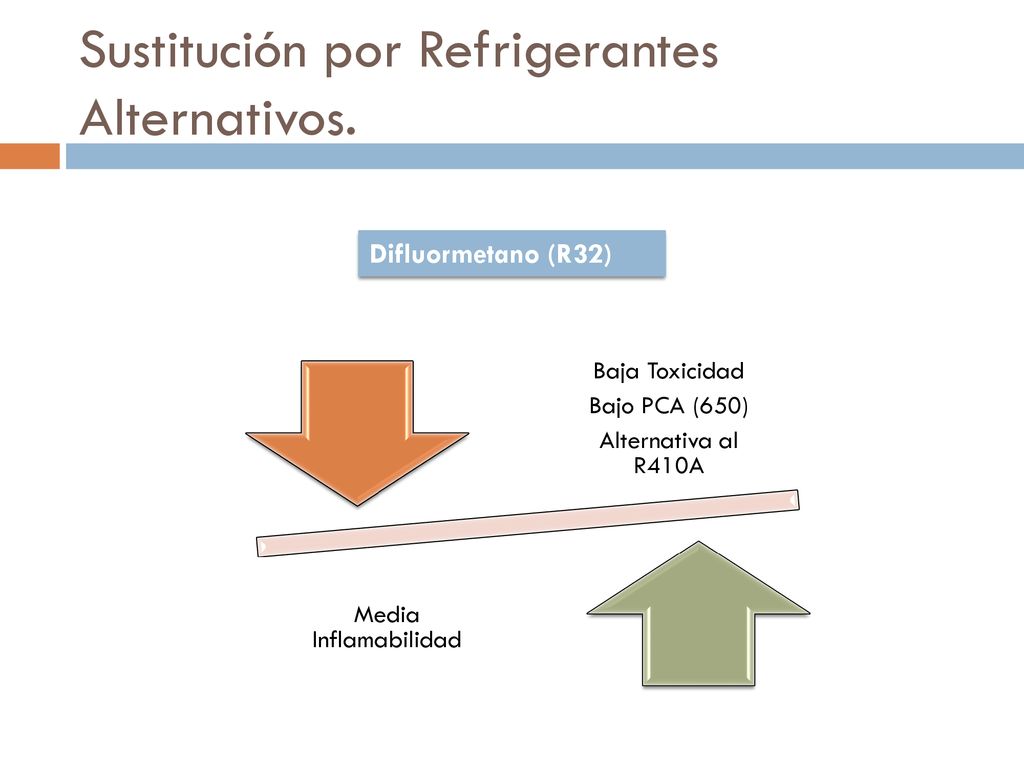

73 Sustitución por Refrigerantes Alternativos.
Difluormetano (R32) Baja Toxicidad Bajo PCA (650) Alternativa al R410A Media Inflamabilidad

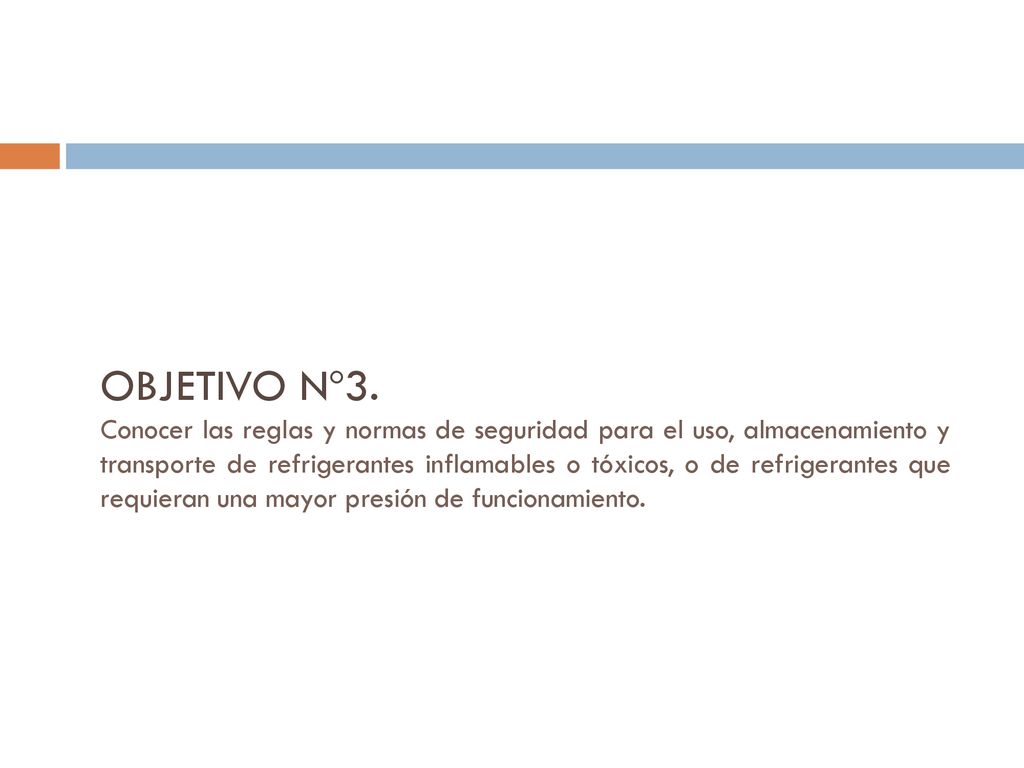

74 OBJETIVO Nº3. Conocer las reglas y normas de seguridad para el uso, almacenamiento y transporte de refrigerantes inflamables o tóxicos, o de refrigerantes que requieran una mayor presión de funcionamiento.

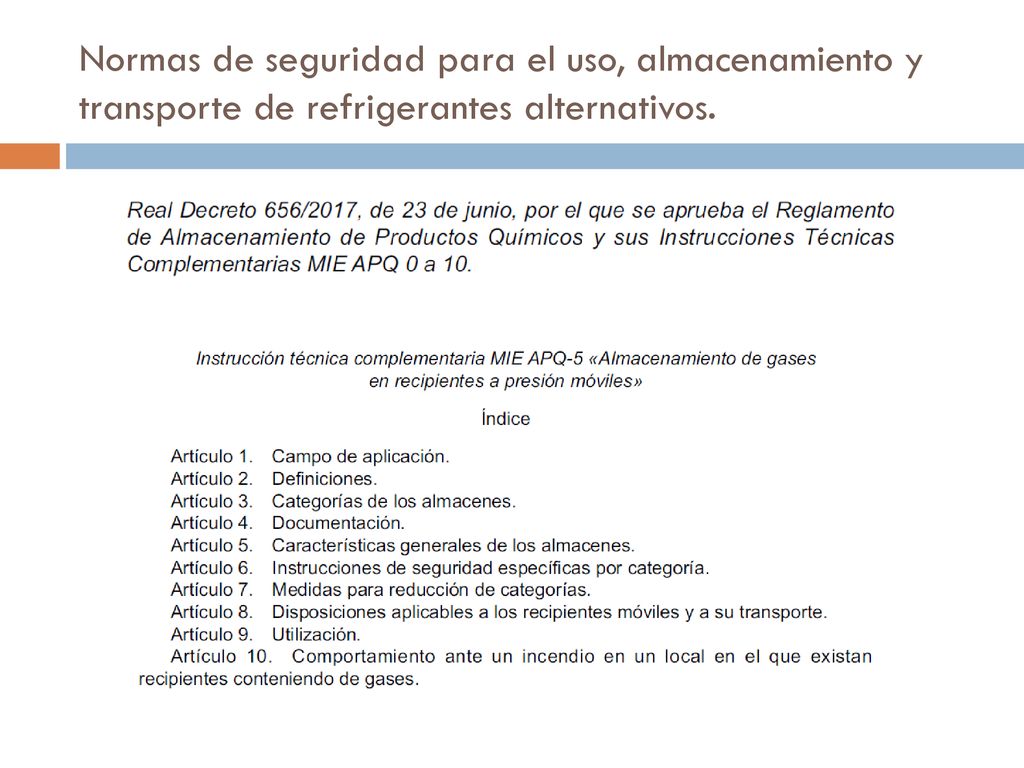

75 Normas de seguridad para el uso, almacenamiento y transporte de refrigerantes alternativos.

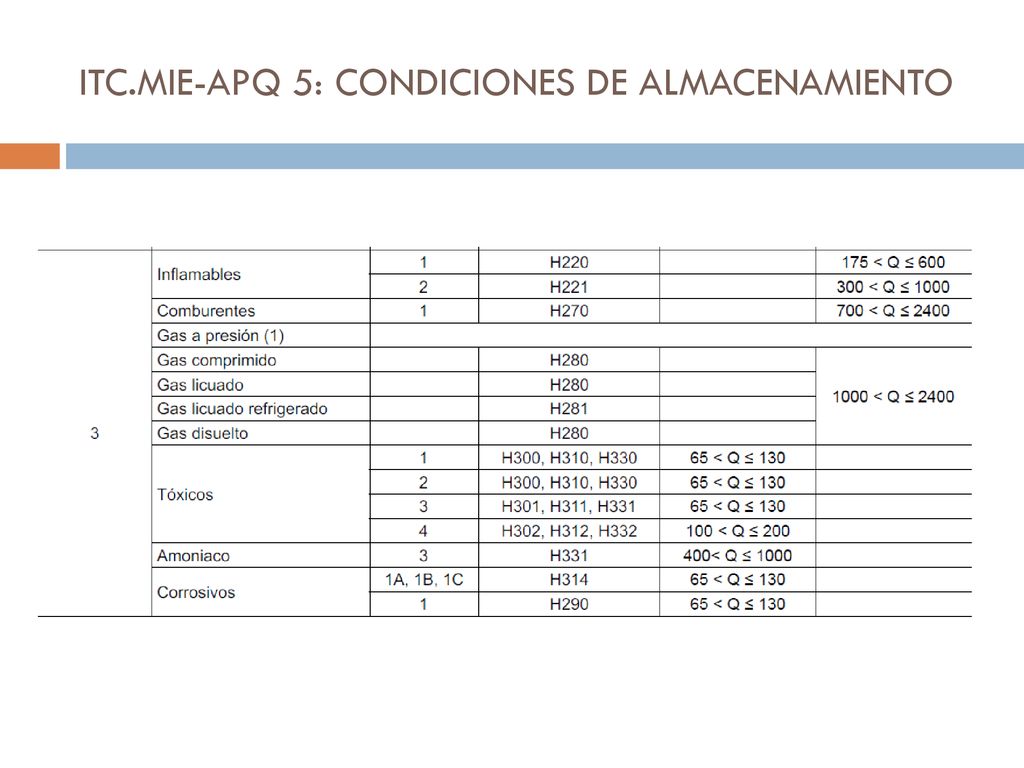

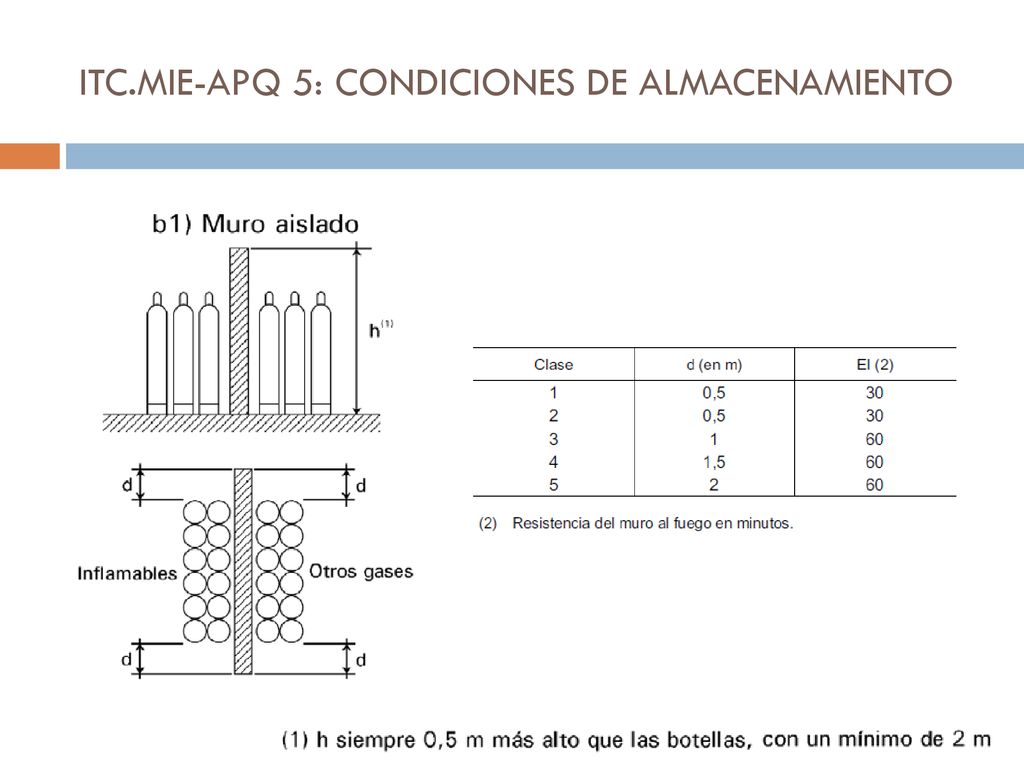

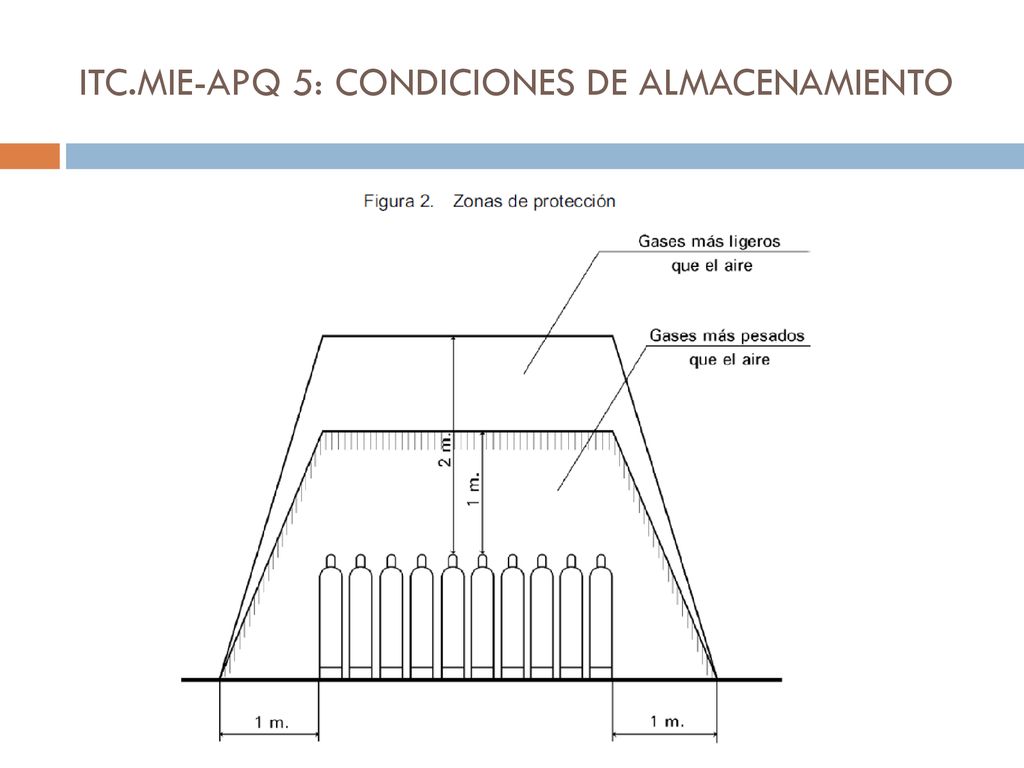

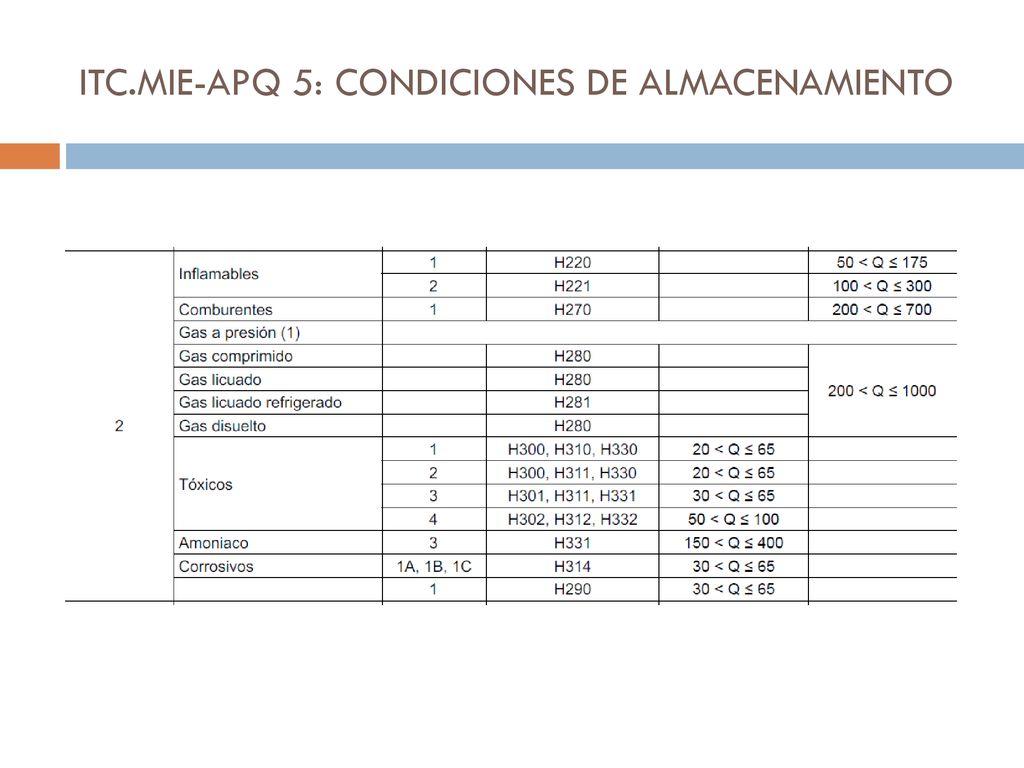

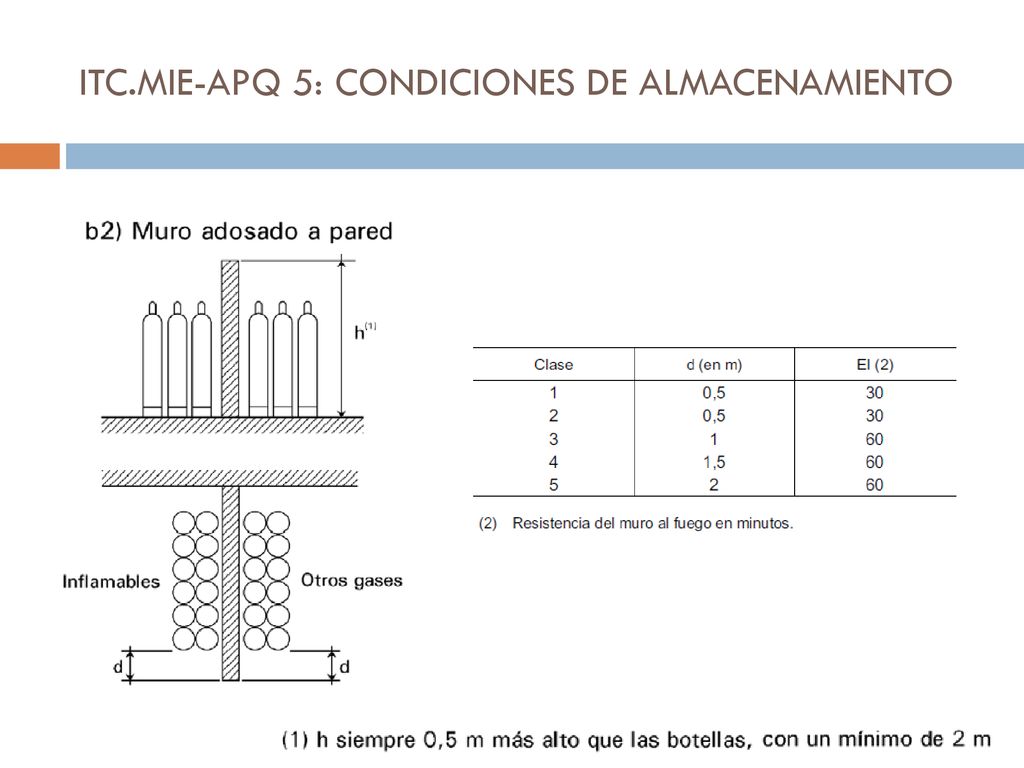

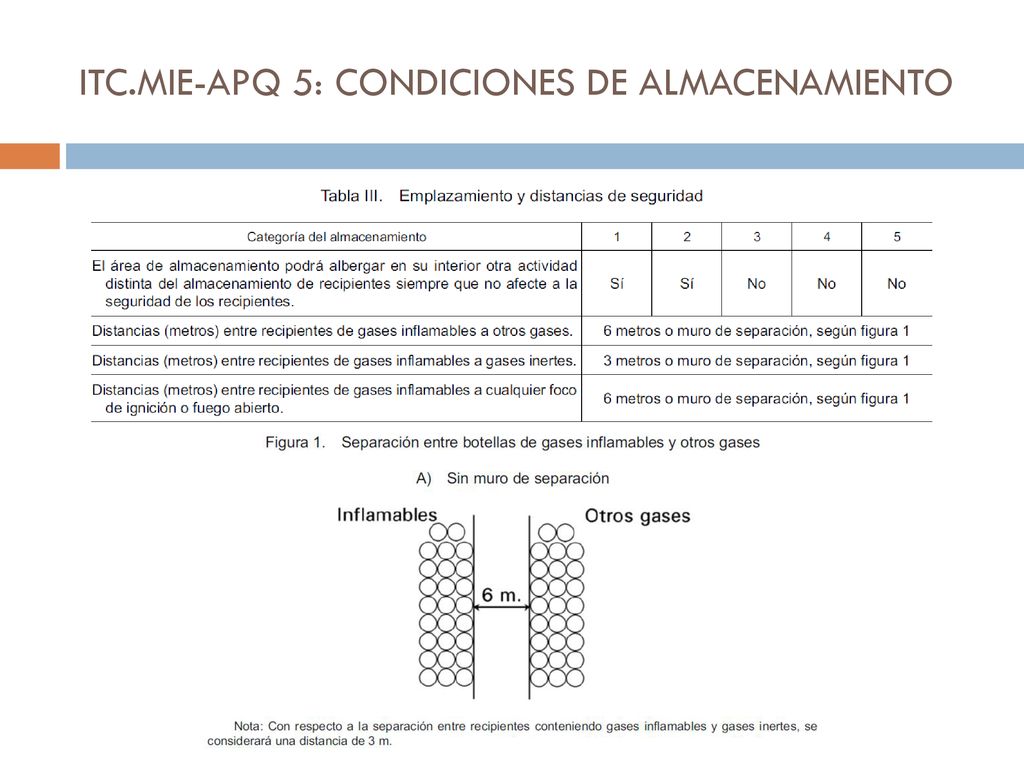

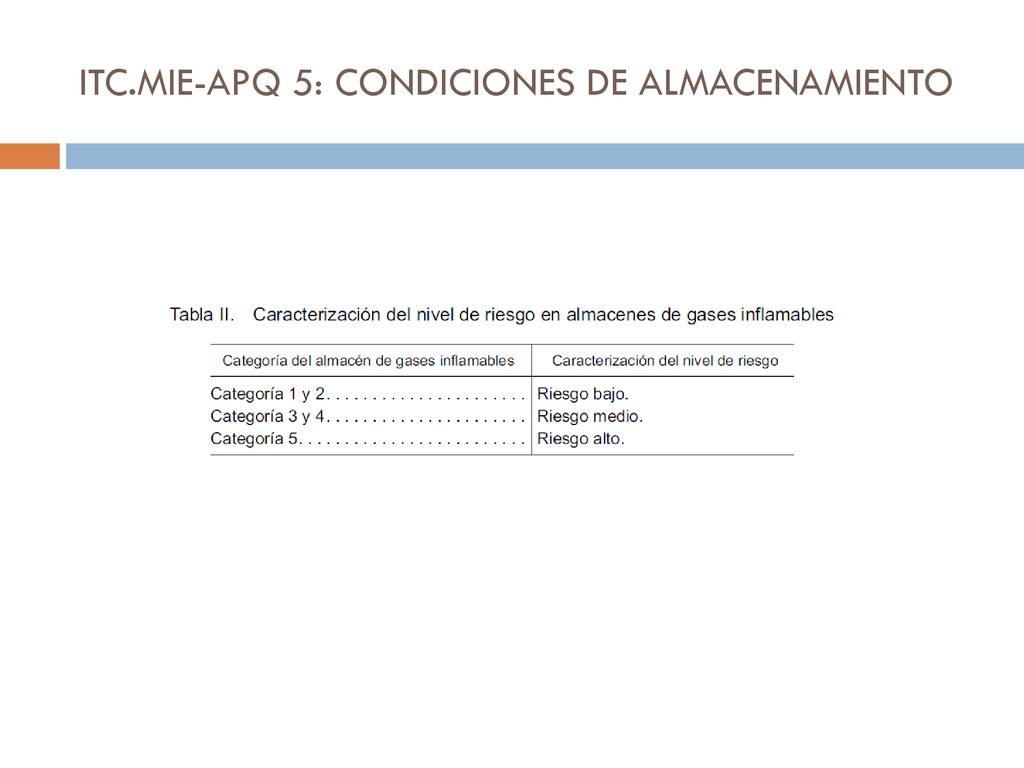

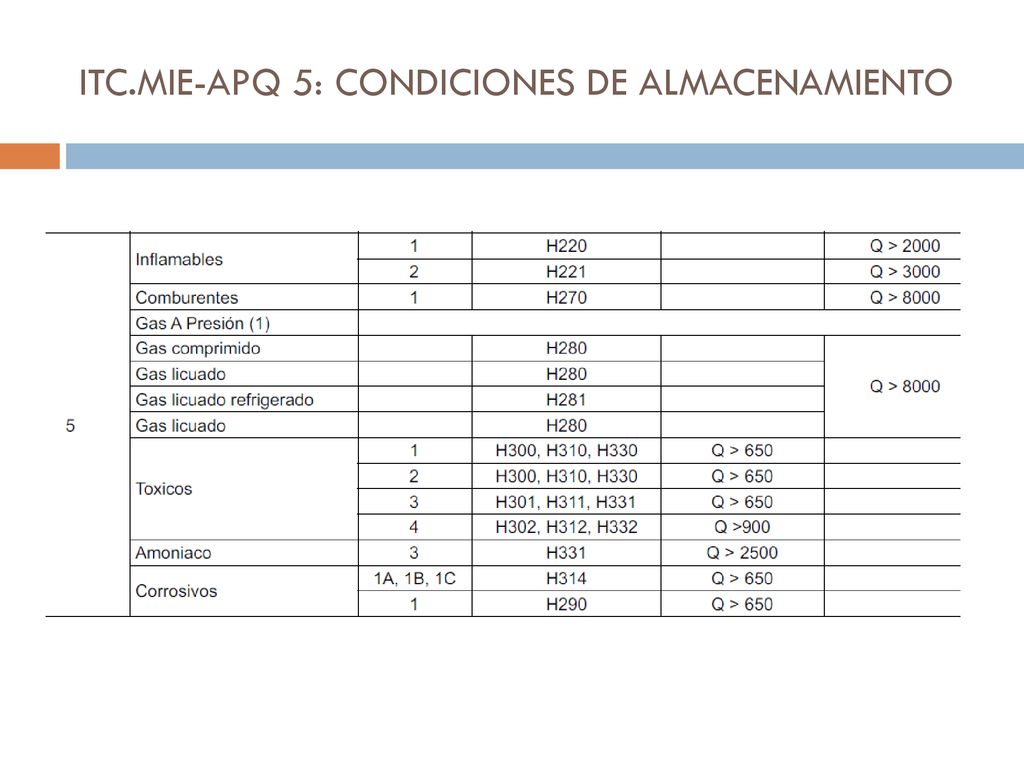

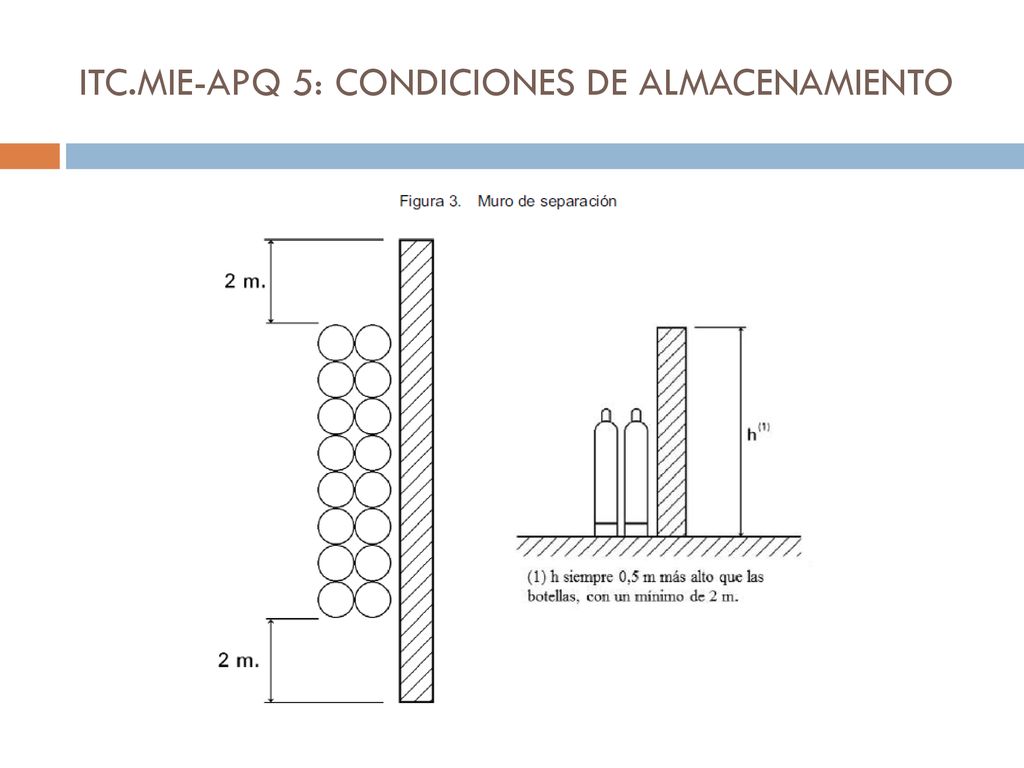

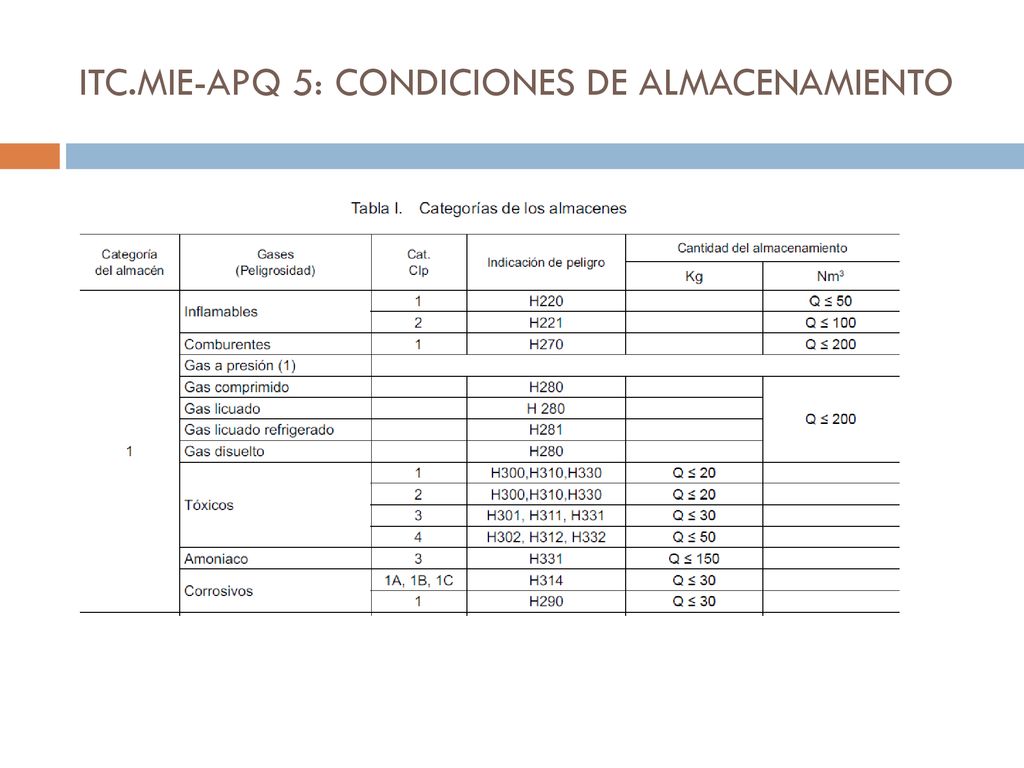

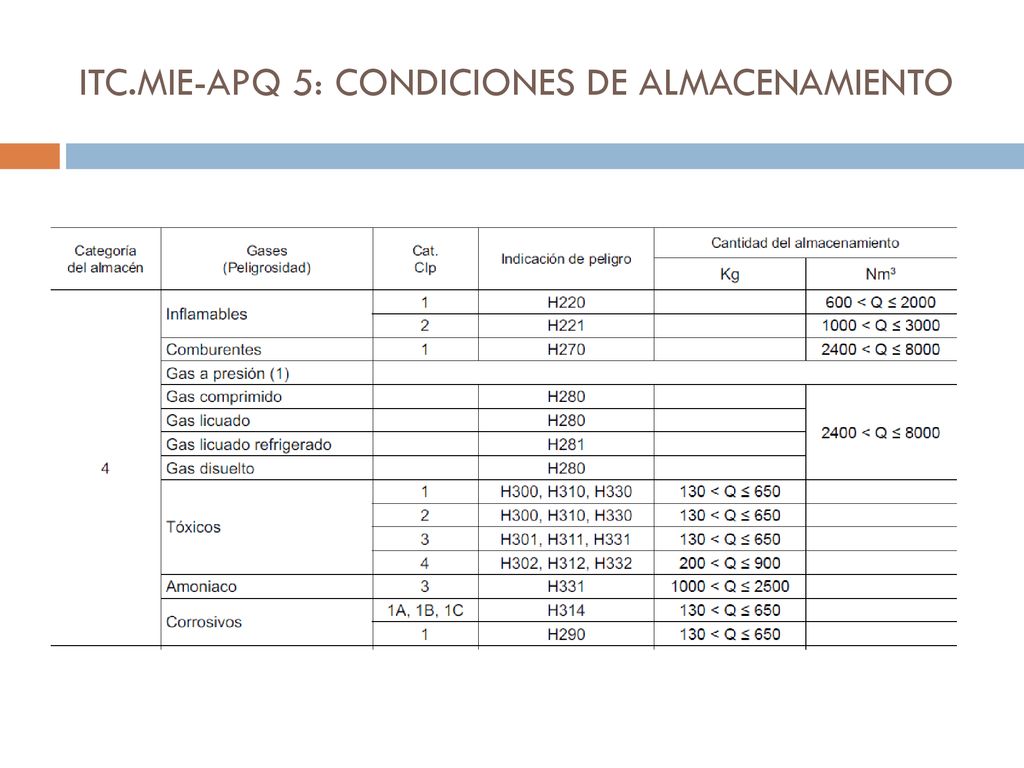

76 ITC.MIE-APQ 5: CONDICIONES DE ALMACENAMIENTO

77 ITC.MIE-APQ 5: CONDICIONES DE ALMACENAMIENTO

78 ITC.MIE-APQ 5: CONDICIONES DE ALMACENAMIENTO

79 ITC.MIE-APQ 5: CONDICIONES DE ALMACENAMIENTO

80 ITC.MIE-APQ 5: CONDICIONES DE ALMACENAMIENTO

81 ITC.MIE-APQ 5: CONDICIONES DE ALMACENAMIENTO

82 ITC.MIE-APQ 5: CONDICIONES DE ALMACENAMIENTO

83 ITC.MIE-APQ 5: CONDICIONES DE ALMACENAMIENTO

84 ITC.MIE-APQ 5: CONDICIONES DE ALMACENAMIENTO

85 ITC.MIE-APQ 5: CONDICIONES DE ALMACENAMIENTO

86 ITC.MIE-APQ 5: CONDICIONES DE ALMACENAMIENTO

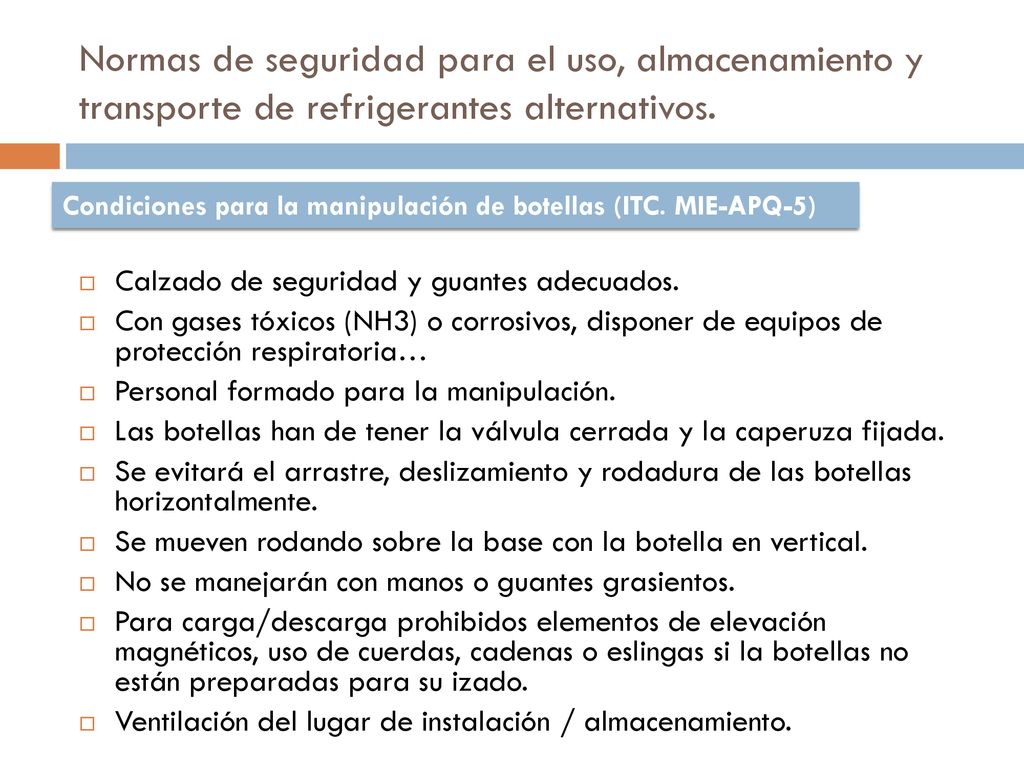

87 Normas de seguridad para el uso, almacenamiento y transporte de refrigerantes alternativos.
Condiciones para la manipulación de botellas (ITC. MIE-APQ-5) Calzado de seguridad y guantes adecuados. Con gases tóxicos (NH3) o corrosivos, disponer de equipos de protección respiratoria… Personal formado para la manipulación. Las botellas han de tener la válvula cerrada y la caperuza fijada. Se evitará el arrastre, deslizamiento y rodadura de las botellas horizontalmente. Se mueven rodando sobre la base con la botella en vertical. No se manejarán con manos o guantes grasientos. Para carga/descarga prohibidos elementos de elevación magnéticos, uso de cuerdas, cadenas o eslingas si la botellas no están preparadas para su izado. Ventilación del lugar de instalación / almacenamiento.

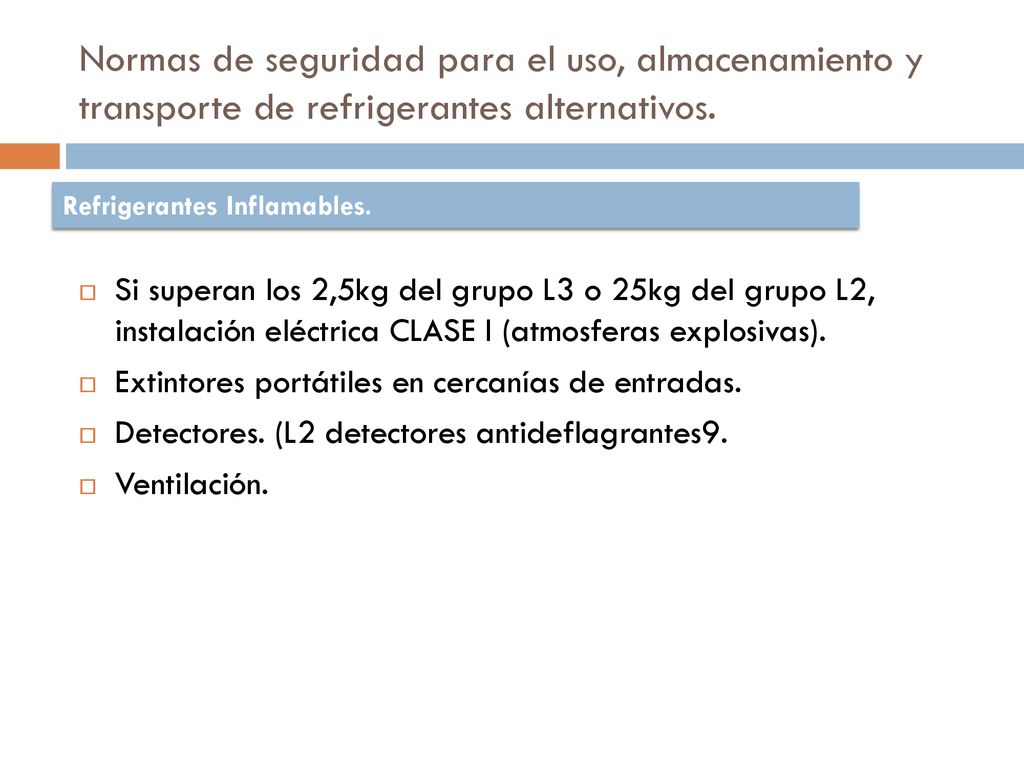

88 Normas de seguridad para el uso, almacenamiento y transporte de refrigerantes alternativos.
Refrigerantes Inflamables. Si superan los 2,5kg del grupo L3 o 25kg del grupo L2, instalación eléctrica CLASE I (atmosferas explosivas). Extintores portátiles en cercanías de entradas. Detectores. (L2 detectores antideflagrantes9. Ventilación.

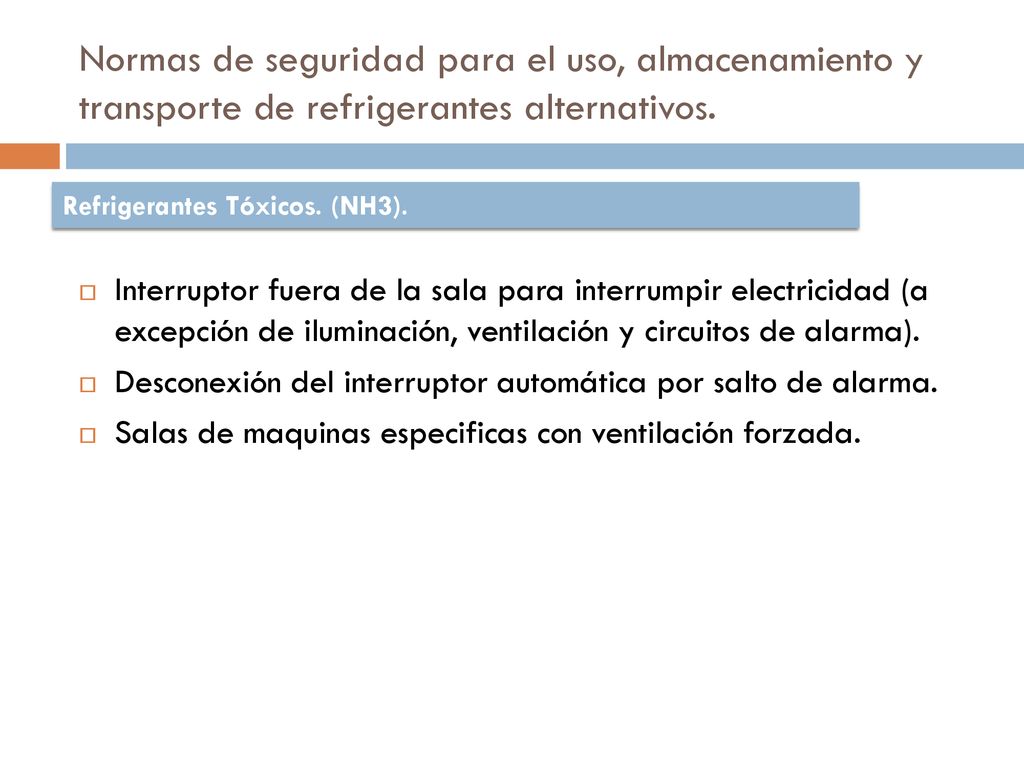

89 Normas de seguridad para el uso, almacenamiento y transporte de refrigerantes alternativos.
Refrigerantes Tóxicos. (NH3). Interruptor fuera de la sala para interrumpir electricidad (a excepción de iluminación, ventilación y circuitos de alarma). Desconexión del interruptor automática por salto de alarma. Salas de maquinas especificas con ventilación forzada.

90 Normas de seguridad para el uso, almacenamiento y transporte de refrigerantes alternativos.
Refrigerantes con elevadas presiones de operación (CO2 = R744) Concentraciones de CO2>10% causan perdida de consciencia y muerte. Concentraciones >30%, provocan muerte rápida. Las altas presiones de operación pueden provocar proyecciones de trozos de tubería o similares en caso de rotura. Ver las recomendaciones para el uso del CO2.

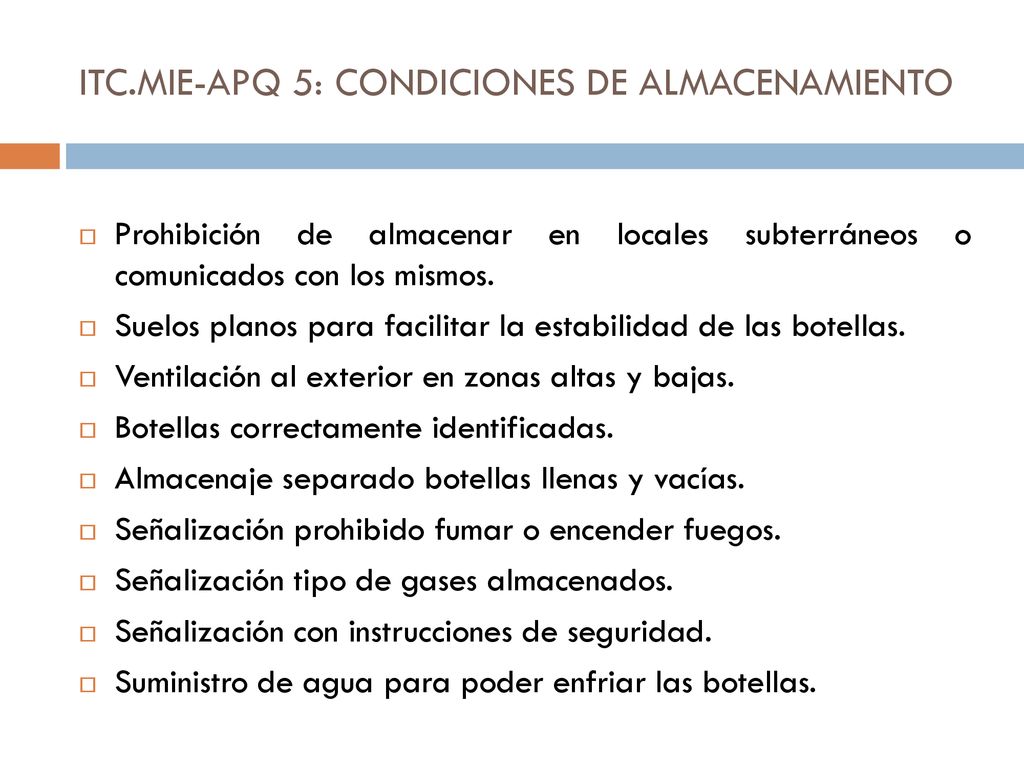

91 ITC.MIE-APQ 5: CONDICIONES DE ALMACENAMIENTO
Prohibición de almacenar en locales subterráneos o comunicados con los mismos. Suelos planos para facilitar la estabilidad de las botellas. Ventilación al exterior en zonas altas y bajas. Botellas correctamente identificadas. Almacenaje separado botellas llenas y vacías. Señalización prohibido fumar o encender fuegos. Señalización tipo de gases almacenados. Señalización con instrucciones de seguridad. Suministro de agua para poder enfriar las botellas.

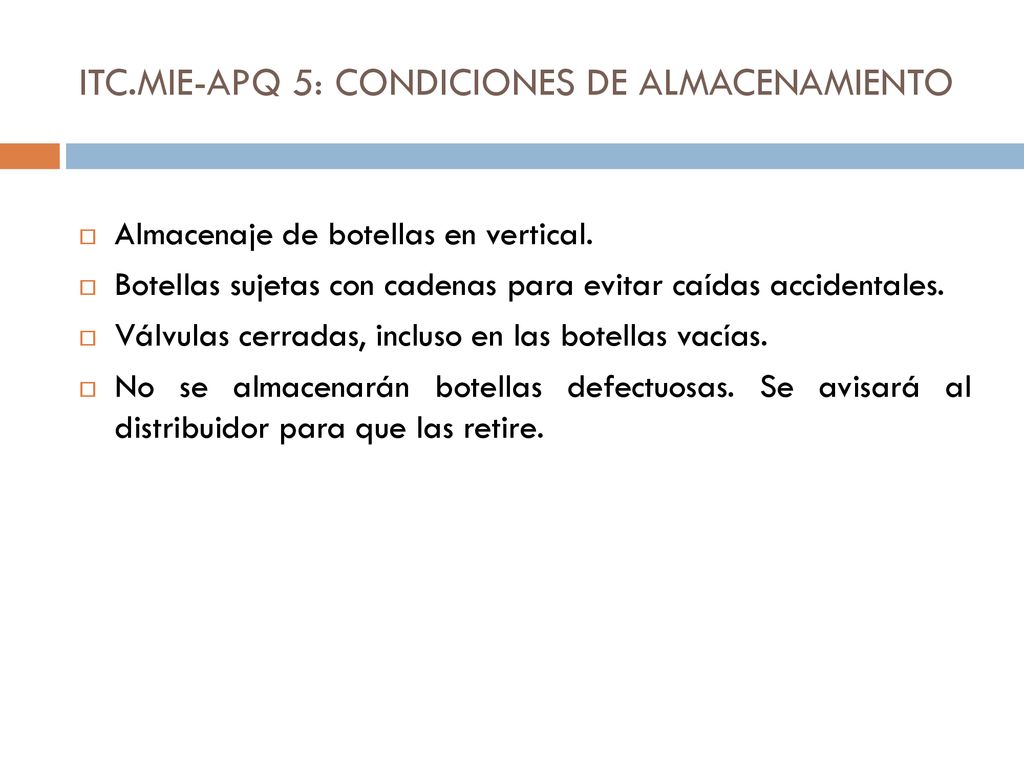

92 ITC.MIE-APQ 5: CONDICIONES DE ALMACENAMIENTO
Almacenaje de botellas en vertical. Botellas sujetas con cadenas para evitar caídas accidentales. Válvulas cerradas, incluso en las botellas vacías. No se almacenarán botellas defectuosas. Se avisará al distribuidor para que las retire.

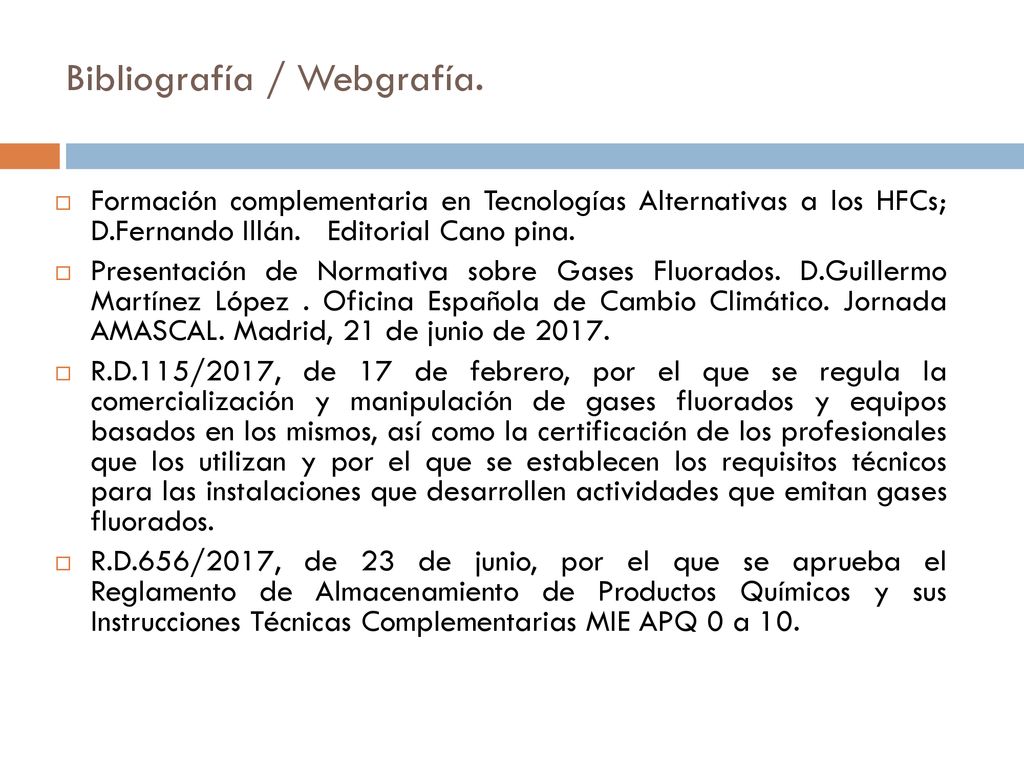

93 Bibliografía / Webgrafía.
Formación complementaria en Tecnologías Alternativas a los HFCs; D.Fernando Illán. Editorial Cano pina. Presentación de Normativa sobre Gases Fluorados. D.Guillermo Martínez López . Oficina Española de Cambio Climático. Jornada AMASCAL. Madrid, 21 de junio de 2017. R.D.115/2017, de 17 de febrero, por el que se regula la comercialización y manipulación de gases fluorados y equipos basados en los mismos, así como la certificación de los profesionales que los utilizan y por el que se establecen los requisitos técnicos para las instalaciones que desarrollen actividades que emitan gases fluorados. R.D.656/2017, de 23 de junio, por el que se aprueba el Reglamento de Almacenamiento de Productos Químicos y sus Instrucciones Técnicas Complementarias MIE APQ 0 a 10.
