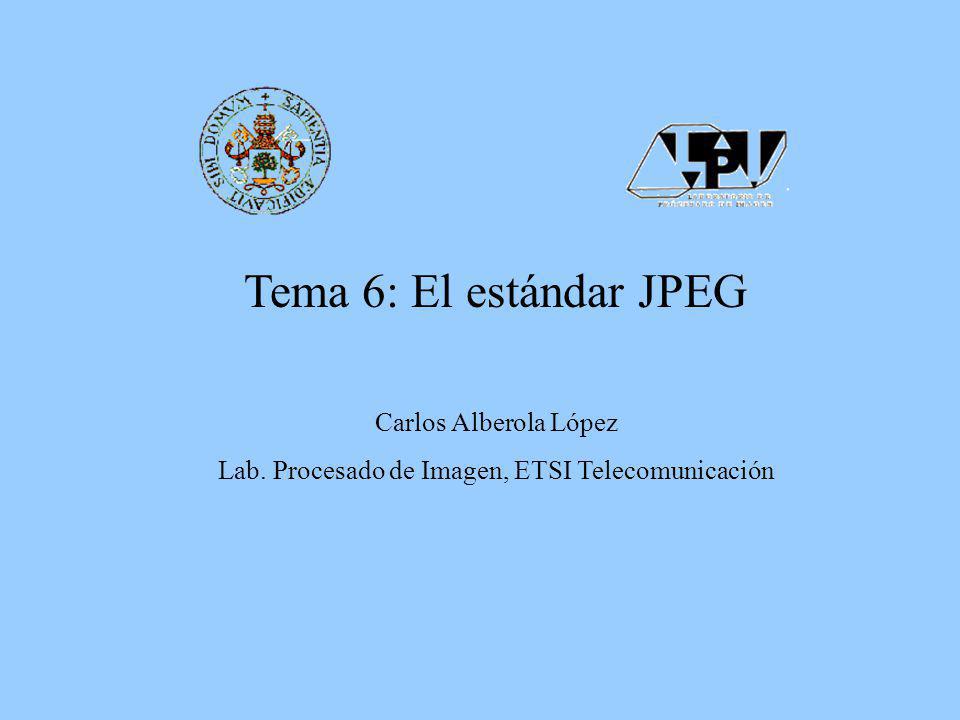

1 Tema 6: El estándar JPEG Carlos Alberola López Lab. Procesado de Imagen, ETSI Telecomunicación

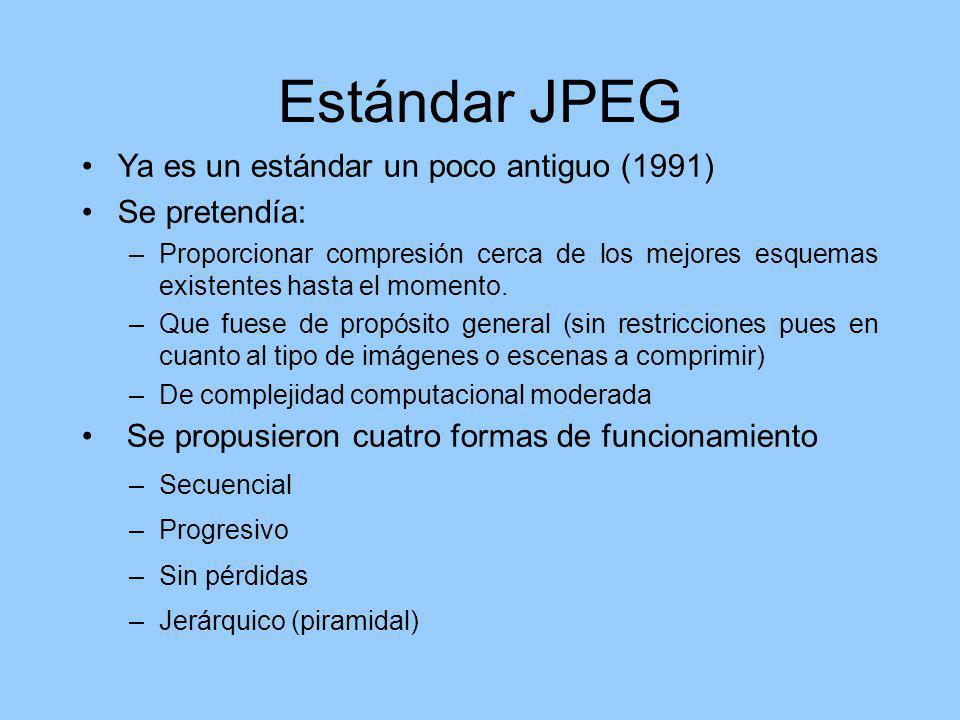

2 Estándar JPEG Ya es un estándar un poco antiguo (1991) Se pretendía: –Proporcionar compresión cerca de los mejores esquemas existentes hasta el momento. –Que fuese de propósito general (sin restricciones pues en cuanto al tipo de imágenes o escenas a comprimir) –De complejidad computacional moderada Se propusieron cuatro formas de funcionamiento –Secuencial –Progresivo –Sin pérdidas –Jerárquico (piramidal)

3 Modo Secuencial (I)

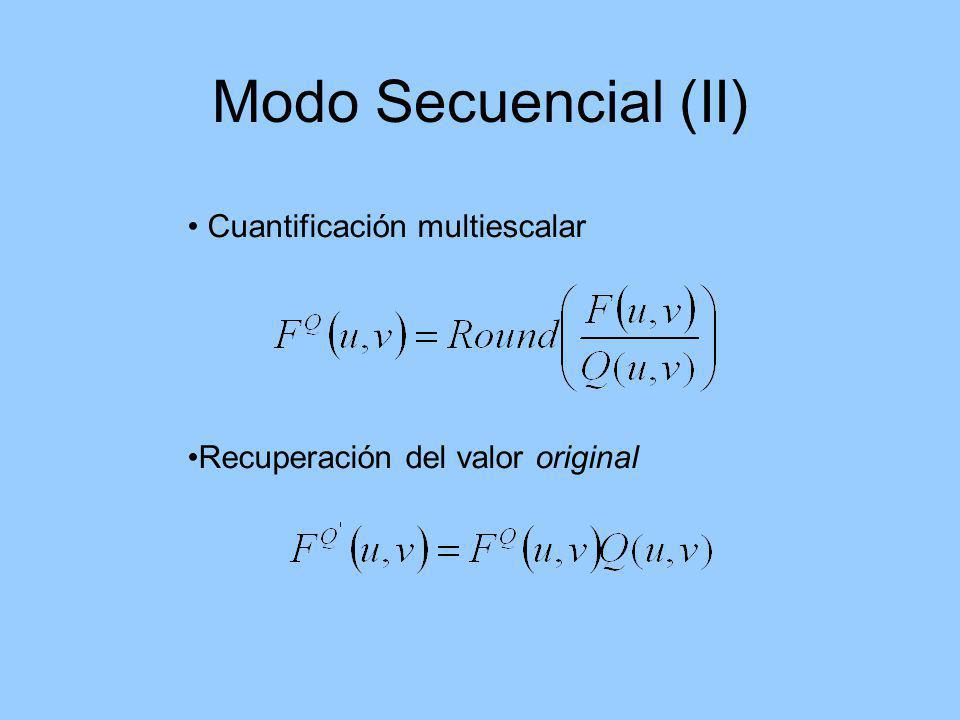

4 Modo Secuencial (II) Cuantificación multiescalar Recuperación del valor original

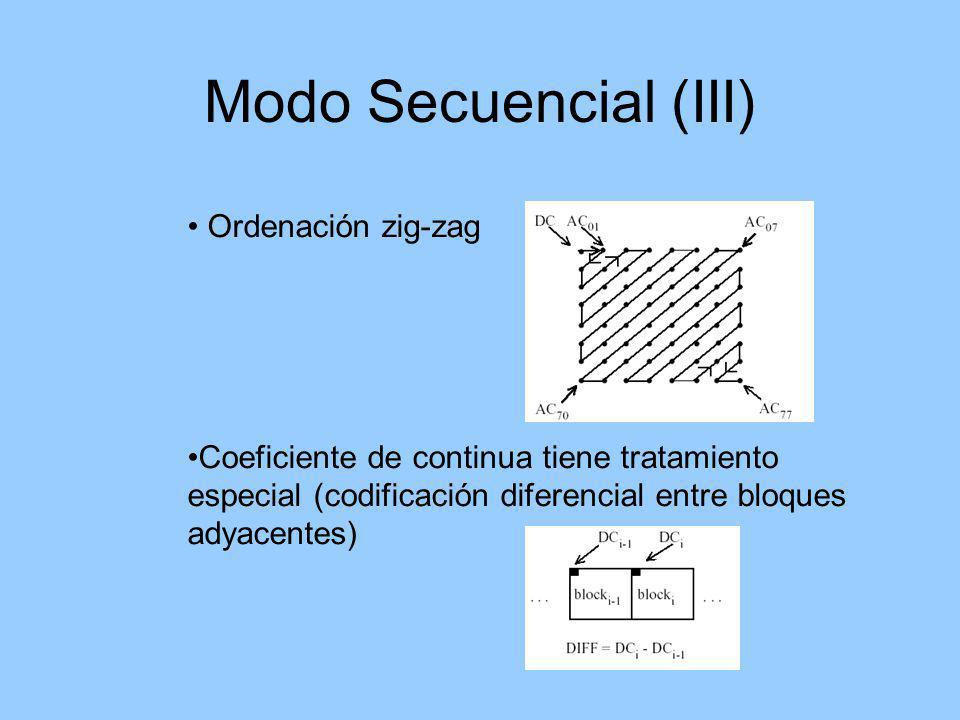

5 Modo Secuencial (III) Ordenación zig-zag Coeficiente de continua tiene tratamiento especial (codificación diferencial entre bloques adyacentes)

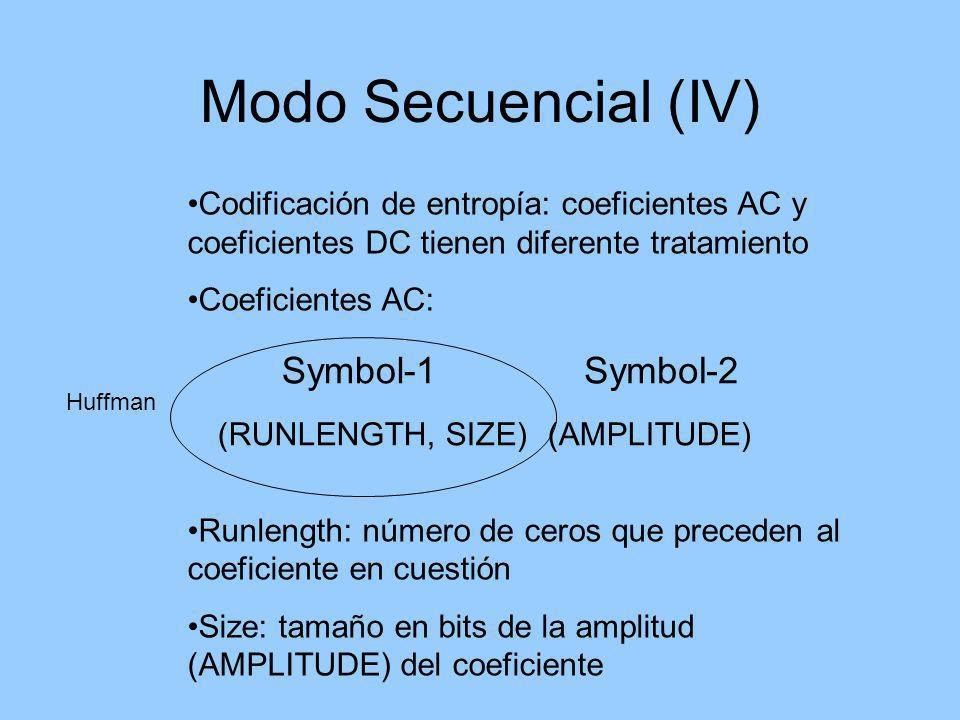

6 Modo Secuencial (IV) Codificación de entropía: coeficientes AC y coeficientes DC tienen diferente tratamiento Coeficientes AC: Runlength: número de ceros que preceden al coeficiente en cuestión Size: tamaño en bits de la amplitud (AMPLITUDE) del coeficiente Symbol-1Symbol-2 (RUNLENGTH, SIZE)(AMPLITUDE) Huffman

7 Modo Secuencial (V) Symbol-1 (RUNLENGTH, SIZE) Symbol-2 (AMPLITUDE)

8 Modo Secuencial (VI) Coeficiente DC: Symbol-1Symbol-2 (SIZE)(AMPLITUDE) Huffman

9 Ejemplo (I)

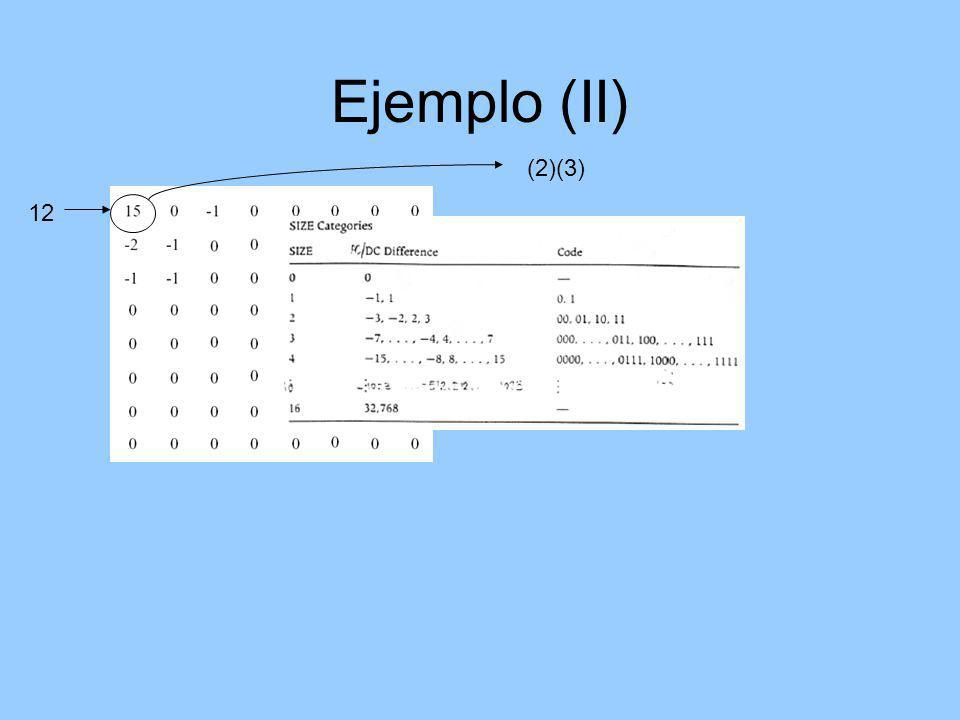

10 Ejemplo (II) 12 (2)(3)

11 Ejemplo (III) (2)(3) (1,2)(-2)

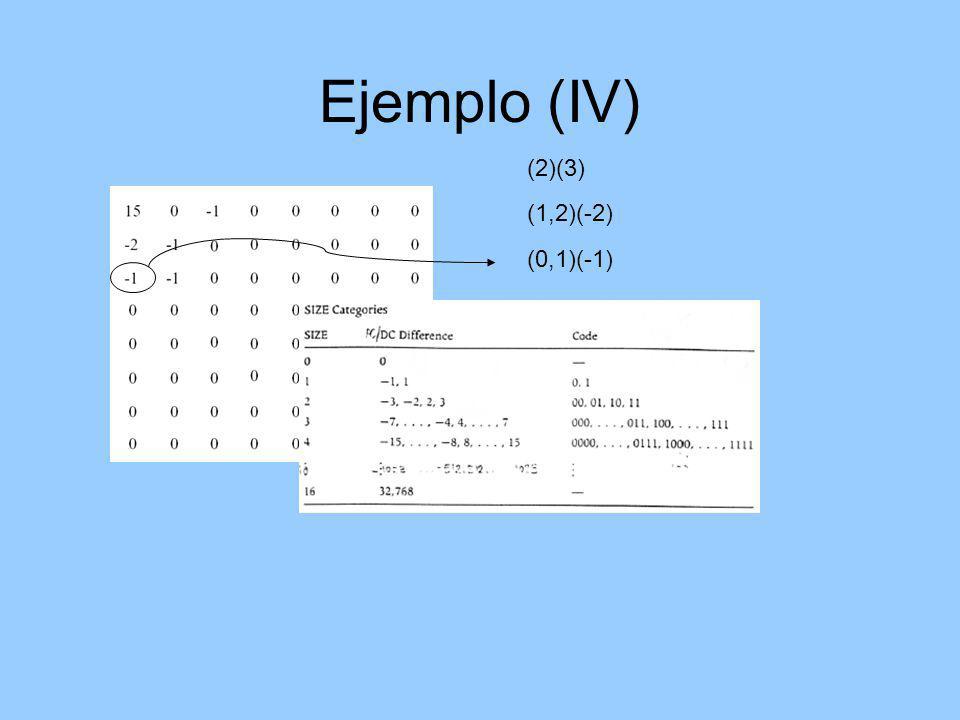

12 Ejemplo (IV) (2)(3) (1,2)(-2) (0,1)(-1)

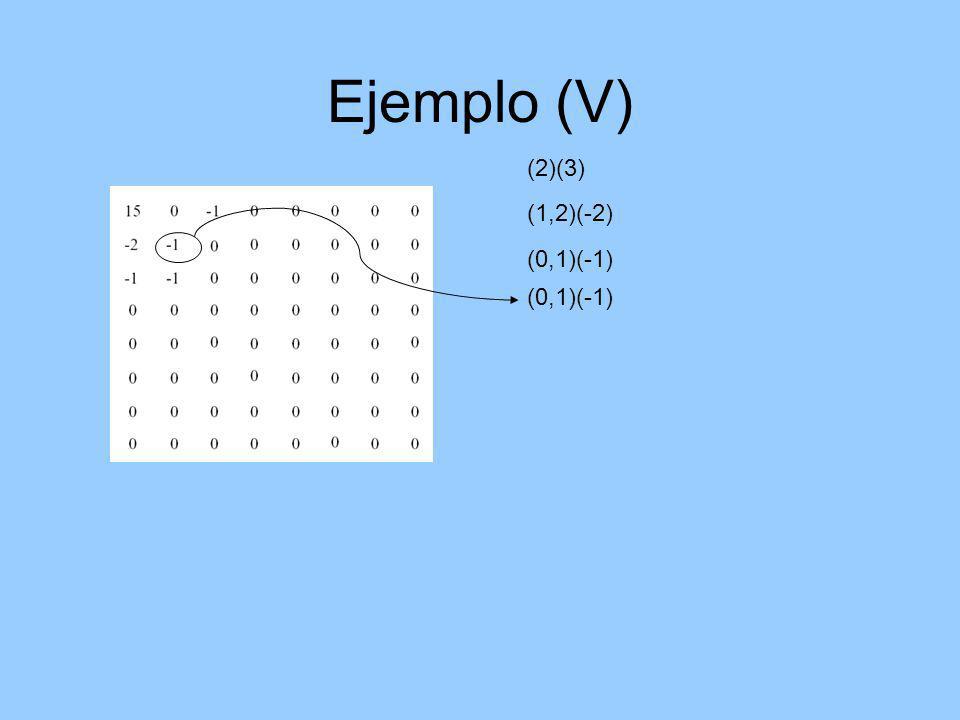

13 Ejemplo (V) (2)(3) (1,2)(-2) (0,1)(-1)

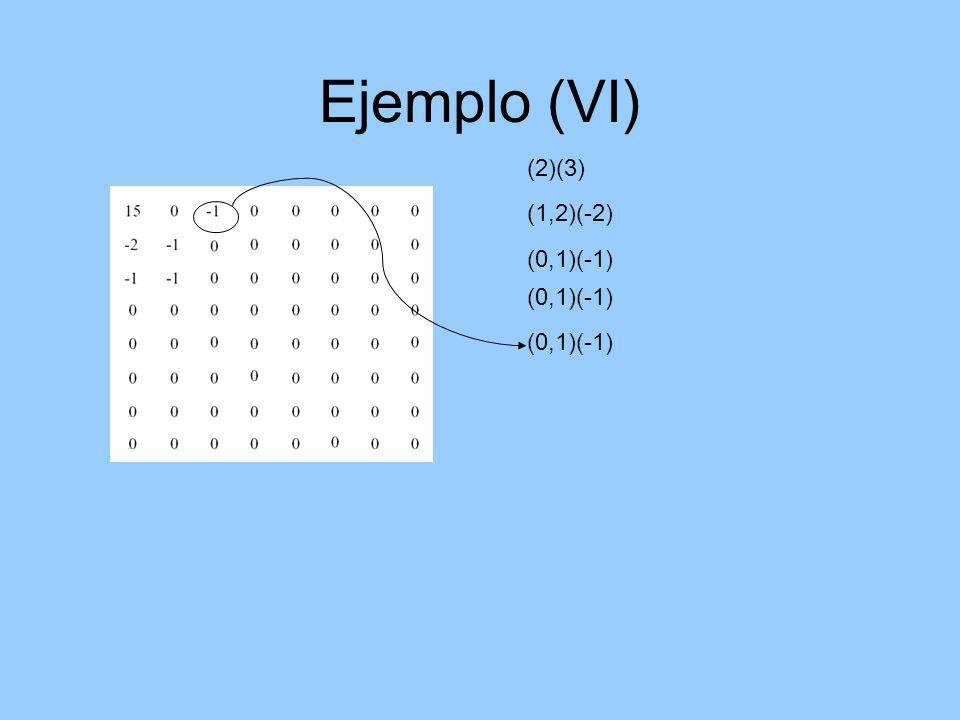

14 Ejemplo (VI) (2)(3) (1,2)(-2) (0,1)(-1)

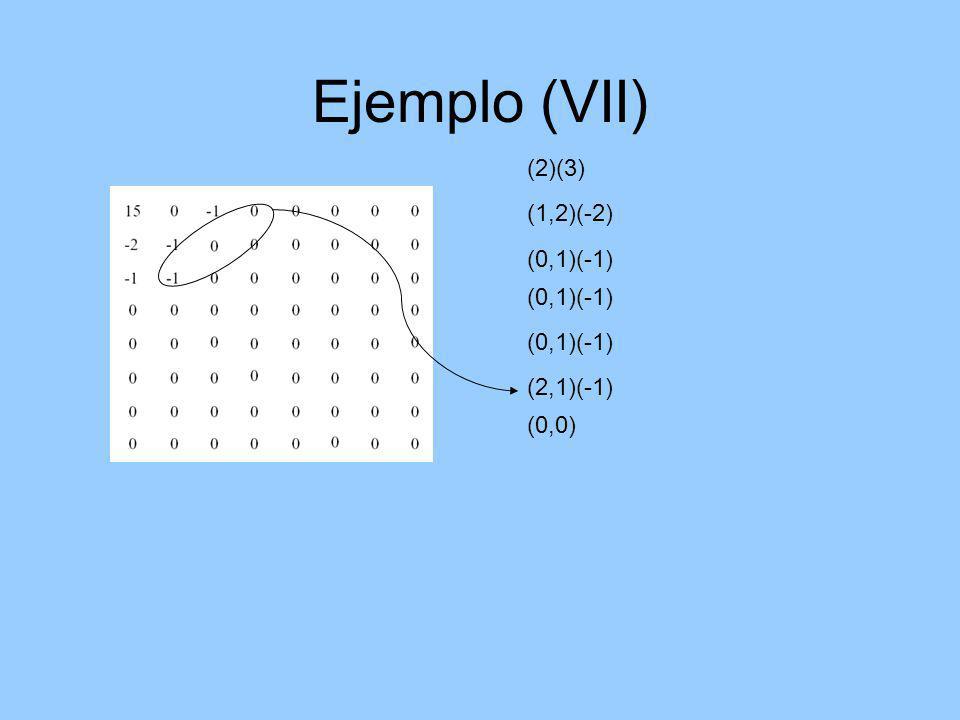

15 Ejemplo (VII) (2)(3) (1,2)(-2) (0,1)(-1) (2,1)(-1) (0,0)

16 Ejemplo (VIII) (2)(3) (1,2)(-2) (0,1)(-1) (2,1)(-1) (0,0) 01111

17 Ejemplo (IX) (2)(3) (1,2)(-2) (0,1)(-1) (2,1)(-1) (0,0) 011111101101

18 Ejemplo (X) (2)(3) (1,2)(-2) (0,1)(-1) (2,1)(-1) (0,0) 011111101101000

19 Ejemplo (XI) (2)(3) (1,2)(-2) (0,1)(-1) (2,1)(-1) (0,0) 011111101101000 0

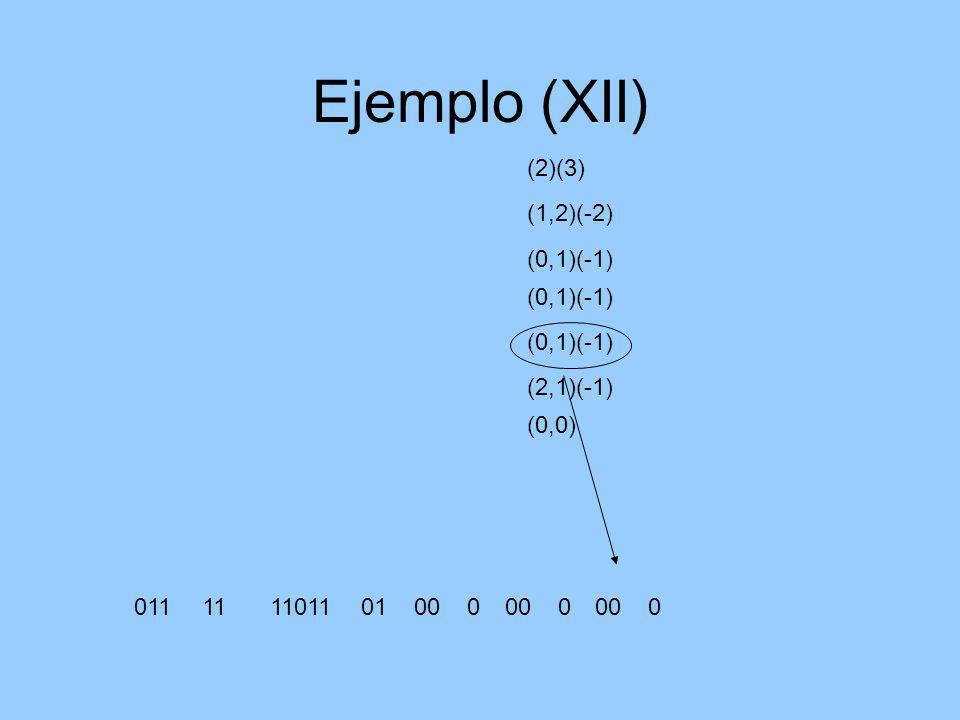

20 Ejemplo (XII) (2)(3) (1,2)(-2) (0,1)(-1) (2,1)(-1) (0,0) 011111101101000 0 0

21 Ejemplo (XIII) (2)(3) (1,2)(-2) (0,1)(-1) (2,1)(-1) (0,0) 011111101101000 0 0111000

22 Ejemplo (XIV) (2)(3) (1,2)(-2) (0,1)(-1) (2,1)(-1) (0,0) 011111101101000 0 01110001010

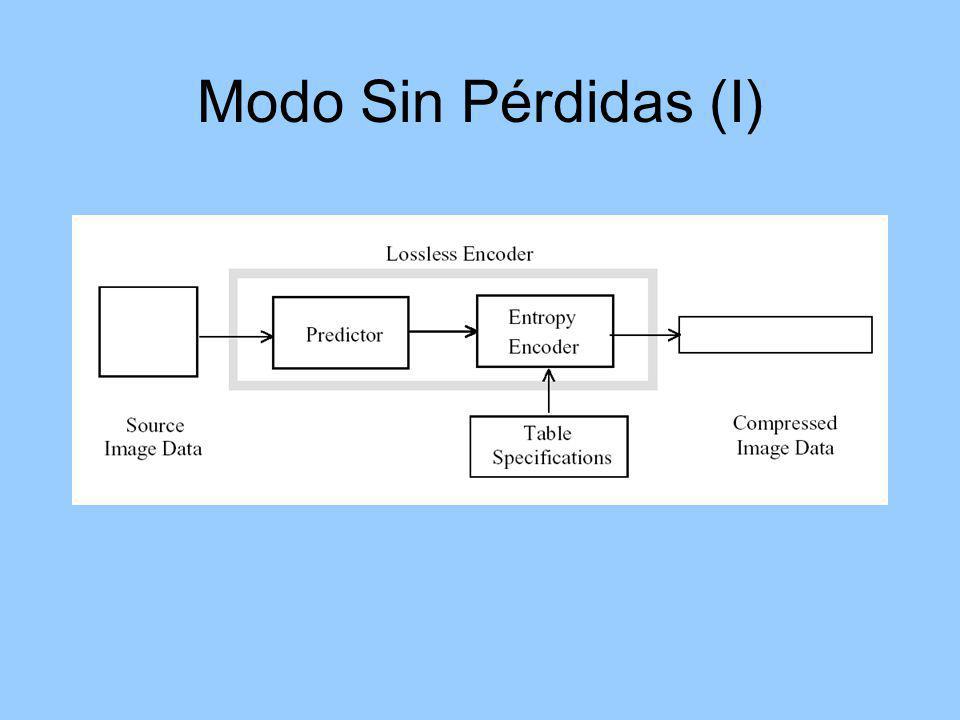

23 Modo Sin Pérdidas (I)

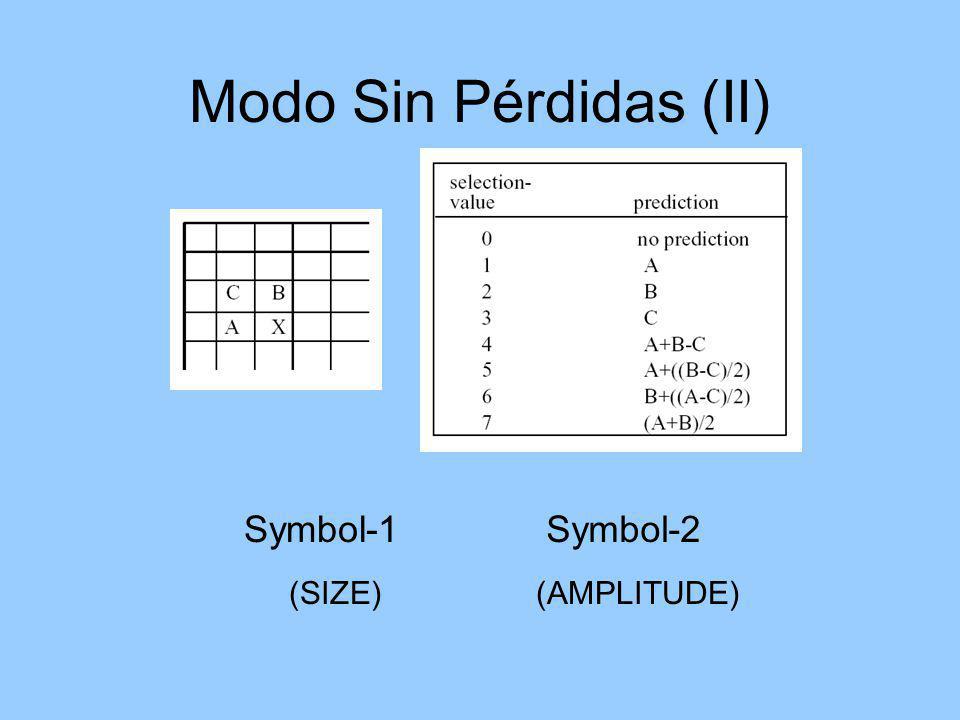

24 Modo Sin Pérdidas (II) Symbol-1Symbol-2 (SIZE)(AMPLITUDE)

25 Modo Sin Pérdidas (III) Symbol-1Symbol-2 (SIZE)(AMPLITUDE)

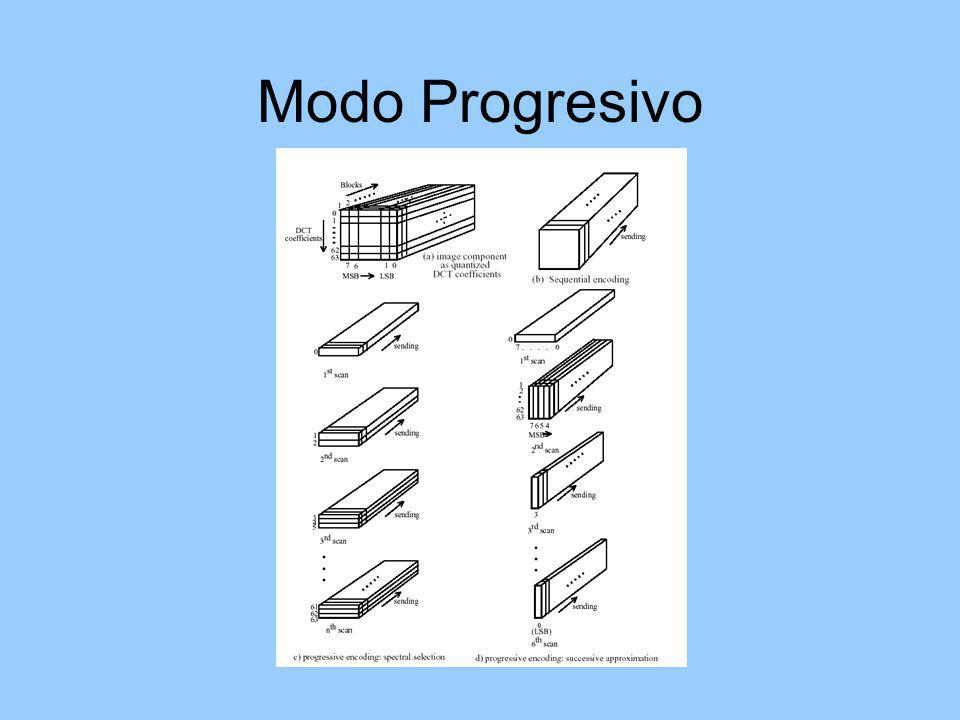

26 Modo Progresivo

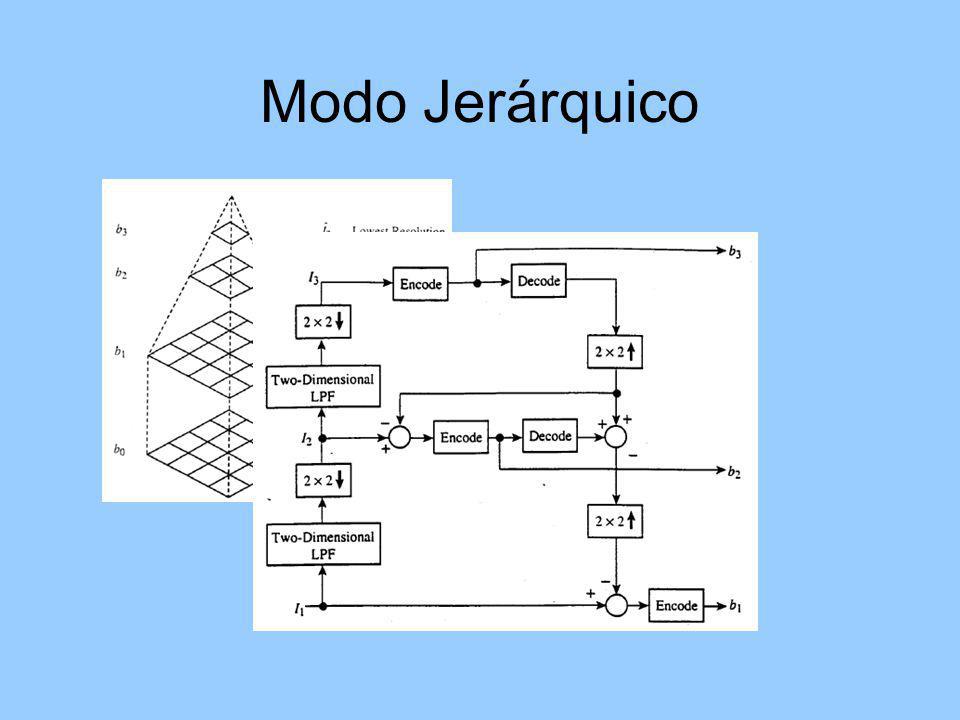

27 Modo Jerárquico
