1 Recursos matemáticos para física

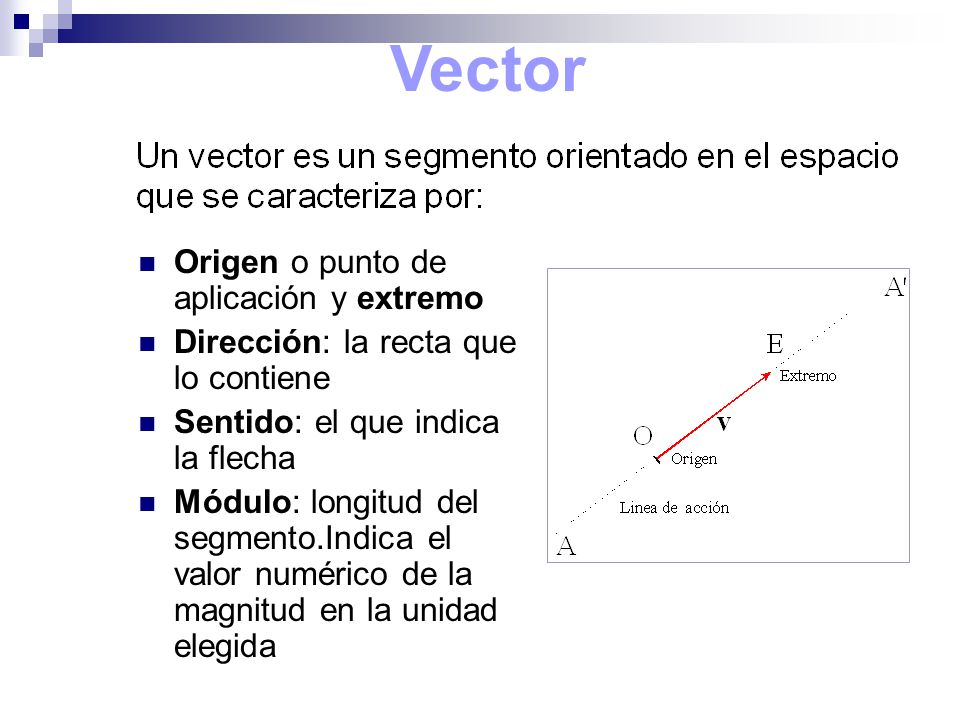

2 Vector Origen o punto de aplicación y extremo
Dirección: la recta que lo contiene Sentido: el que indica la flecha Módulo: longitud del segmento.Indica el valor numérico de la magnitud en la unidad elegida

3 Suma y diferencia de vectores
Dados dos vectores a y b, se define la suma, o resultante, de ambos al vector R, obtenido al unir el punto O, origen del primero (a) con el extremo del vector b, aplicado al extremo del vector a. La suma presenta las siguientes propiedades: Conmutativa: a + b = b + a 2. Asociativa: a + (b + c) = (a + b) + c

4 Producto de un escalar k por un vector a
El producto de un vector a por un escalar k es otro vector de igual dirección y sentido que el vector y de módulo "k" veces el módulo del vector a. R = k . a Las propiedades que presenta el producto de un escalar por un vector son: 1. Conmutativa: k . a = a . k 2. Asociativa respecto del escalar: k1. (k2 . a) = k2. (k1. a) 3. Distributiva respecto a la suma de escalares: (k1 + k2) . a = k1. a + k2. a 4. Distributiva respecto a la suma de vectores: k .(a + b) = k. a + k. b

5 Componentes de un vector
donde ax = |a| cos a, ay = |a| cos b az = |a| cos g denominándose a cos a, cos b, cos g los cosenos directores del vector. Y el módulo vale

6 Componentes de un vector en el plano
Si trabajamos en el plano, como a y b son complementarios, se cumple que: cos b = sen a Y el módulo vale

7 Producto escalar de dos vectores
Se define el producto escalar de dos vectores a y b como un escalar cuyo valor es: a . b = |a| . |b| cos f ; donde f es el ángulo que forman los dos vectores y está comprendido entre 0 y p (0 £ f £ p) También se puede definir como el producto del módulo de un vector por la proyección del otro sobre él.

8 Propiedades del producto escalar
1. Conmutativa : a . b = b . a 2. Distributiva respecto de la suma : a . (b + c) = a . b + a . c 3. Asociativa respecto de un escalar: k (a . b) = (k a) . b = a . (k b) = (a. b) k 4. a. a = ax2 + ay2 + az2 = a2 5. Si a ¹ 0 y b ¹ 0 pero a . b = 0, entonces el cos f = 0, luego a ^ b. Expresión en función de las componentes: a . b = (ax i + ay j +az k). (bx i + by j + bz k) = ax bx i . i + ax by i . j + ax bz i . k + ay bx j . i + ay by j . j + ay bz j . k + az bx k . i + az by k . j + az bz k . k = ax bx + ay by + az bz luego a . b = ax bx + ay by + az bz ya que i . j = j . i = 0 ; i . k = k . i = 0 ; j . k = k . j = 0 ; i . i = j . j = k . k = 1

9 Aplicaciones del producto escalar
1. Cálculo de la proyección de un vector sobre una dirección Si definimos un vector unitario u en la dirección de la recta sobre la que vamos a calcular la proyección, se cumple proyr b = b cos f = b . u 2. Determinación del ángulo que forman dos vectores

10 Aplicaciones del producto escalar
3. Cálculo de cosenos directores r . i = r cos a De igual manera calcularemos el cos b y cos g 4. Ley de los cosenos a - b = c ; (a - b) . (a - b) = c . c a . a - a . b - b . a - b . b = c. c a2 - 2 a . b - b2 = c2 a2 - 2 a . b .cos f + b2 = c2

11 Producto vectorial de dos vectores
Se define el producto vectorial de dos vectores como un vector cuyo módulo es: | p | = | a ^ b | = | a | | b | sen f , donde (0 £ f £ p), la dirección perpendicular al plano formado por los dos vectores y el sentido el que indica la regla del sacacorchos o del tornillo.

12 Propiedades del producto vectorial
1. No conmutativa: a ^ b = - b ^ a 2. Distributiva respecto de la suma: a ^ (b + c) = (a ^ b) + (a ^ c) 3. Asociativa respecto de un escalar: k (a ^ b) = (k a) ^ b = a ^ (k b) = (a ^ b) k 4. a ^ a = 0 5. Si a ¹ 0 y b ¹ 0 pero a ^ b = 0, entonces el sen f = 0, luego a es paralelo a b.

13 Expresión del producto vectorial en función de las componentes
a ^ b = (ax i + ay j +az k) ^ (bx i + by j + bz k) = ax bx i ^ i + ax by i ^ j + + ax bz i ^ k + ay bx j ^ i + ay by j ^ j + ay bz j ^ k + az bx k ^ i + az by k ^ j + +az bz k ^ k = ax by k - ax bz j - ay bx k + ay bz i + az bx j - az by i = i j k = ax ay az bx by bz ya que: i ^ i = j ^ j = k ^ k = 0 ; i ^ j = - j ^ i = k ; -i ^ k = k ^ i = j ; j ^ k = - k ^ j = i k j i

14 Aplicaciones del producto vectorial
1. El área del paralelogramo formado por los dos vectores se puede definir como el producto vectorial de los dos vectores. S = a . h = a . b .sen f = | a ^ b| 2. Representación vectorial de una superficie: Como consecuencia de la aplicación anterior, cualquier superficie se puede dividir en pequeñas superficies elementales en forma de paralelogramos, pudiendo representar cada uno de ellos por un vector perpendicular a su superficie. Como todos tendrían la misma dirección y sentido se pueden sumar. Por lo que cualquier superficie la podemos representar como un vector perpendicular a ella, de tal forma que, su módulo sea el área de la superficie y su sentido el del sacacorchos que gire en el sentido del recorrido de su periferia.

15 Aplicaciones del producto vectorial
3. Ley de los senos a + b = c ; a ^ (a + b) = a ^ c (a ^ a) + (a ^ b) = a ^ c a . b . sen (p - f) = a . c . sen m a . b .sen f = a . c . sen m b sen f = c sen m 4. El producto mixto representa el volumen del paralelepípedo formado por los tres vectores. c. (a ^ b) = c. S = c.S.sen f = S.h = Vol = cx cy cz ax ay az bx by bz

16 Momento de un vector deslizante respecto a un punto
Sea el vector deslizante a, define el momento del vector a con respecto a un punto O, como el producto vectorial del vector r , cuyo origen es el punto O y el extremo un punto de la recta donde se aplica el vector, por el vector a. M = r ^ a M = r. a. sen f = a . d El momento no varia tanto si desplaza el vector sobre su recta de acción como si desplaza el punto O sobre una paralela a ella. Teorema de Varignon Si consideramos varios vectores deslizantes que sean concurrentes, el momento de la suma de estos vectores respecto a un punto O es igual a la suma de los momentos de los vectores componentes respecto al mismo punto O.

17 Momento de un vector respecto a un eje
Se define como la proyección sobre dicho eje del momento del vector con respecto a un punto cualquiera del eje. El momento del respecto a un eje no depende del punto que tomemos sobre el eje. Mo = r ^ a Mo' = r' ^ a = (O’O + r) ^ a = (O’O ^ a)+ + r ^ a = (O’O ^ a) + Mo Los momentos respecto al eje, los podemos escribir como el producto escalar de los momentos respecto a los puntos por el vector unitario en la dirección del eje (u) Me = Mo . u = Mo . 1. cos a = Mo . cos a Me' = Mo' . u = [(O’O ^ a) + Mo] . u = (O’O ^ a) . u + Mo . u = Mo . U cero

18 Par de vectores Se define el par de vectores como un sistema formado por dos vectores deslizantes de la misma magnitud y sentidos opuestos, situados en dos rectas paralelas Su resultante es cero y el momento resultante respecto de cualquier punto del plano vale: Mo = r1 ^ (+a) + r2 ^ (-a) = (r1 - r2) ^ a = r ^ a siendo el módulo: Mo = r . a . sen a = d . a donde d es la distancia entre las dos direcciones y se denomina brazo del par. También se cumple: Mo' = (r1' ^ a) + [r2' ^ (-a)] = (r1' - r2') ^ a = r ^ a

19 Intersección de las superficies equiescales con el plano

20 Líneas vectoriales del campo
Unidad de superficie a

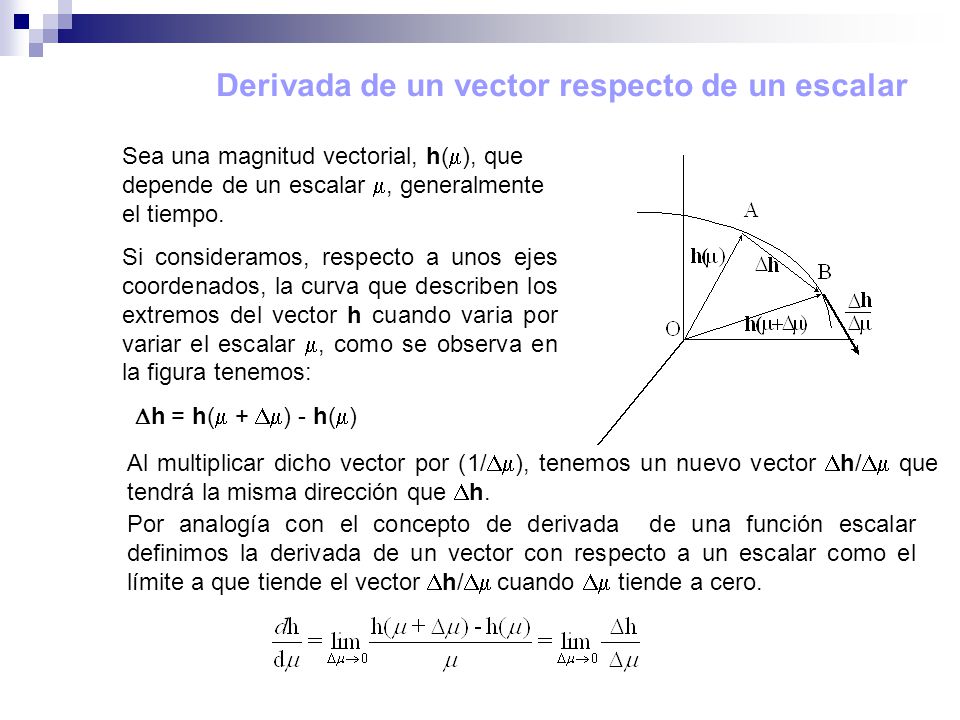

21 Derivada de un vector respecto de un escalar
Sea una magnitud vectorial, h(m), que depende de un escalar m, generalmente el tiempo. Si consideramos, respecto a unos ejes coordenados, la curva que describen los extremos del vector h cuando varia por variar el escalar m, como se observa en la figura tenemos: Dh = h(m + Dm) - h(m) Al multiplicar dicho vector por (1/Dm), tenemos un nuevo vector Dh/Dm que tendrá la misma dirección que Dh. Por analogía con el concepto de derivada de una función escalar definimos la derivada de un vector con respecto a un escalar como el límite a que tiende el vector Dh/Dm cuando Dm tiende a cero.

22 Derivada de un vector respecto de un escalar
Como h = hx i + hy j + hz k , podemos escribir que: Por lo que la derivada de un vector h respecto de un escalar m, es un vector cuya dirección es tangente a la curva descrita por los extremos del vector h en el punto considerado, y cuyas componentes son las derivadas de cada una de las componentes del vector h respecto del escalar.

23 Derivada de un vector respecto de un escalar: consecuencias
a) Si al variar el escalar, el vector h sólo varía en dirección pero no en módulo, sus extremos describen una circunferencia, entonces h y dh/dm son perpendiculares. b) Si el vector h sólo varía módulo pero no en dirección, sus extremos describirán una recta, luego h y dh/dm tienen la misma dirección. c) Si ponemos el vector h como h = h u Al derivar dicha expresión tenemos: lo que nos indica que la derivada de un vector se puede descomponer como la suma de dos vectores, uno en la dirección del vector y otro en la dirección perpendicular. Físicamente estos dos vectores nos indican las variaciones del módulo y la variación en la dirección

24 Derivada parcial Si tenemos una magnitud escalar f(x,y,z), que es función de x, y, z , se define la derivada parcial, respecto a una variable x: es decir, se calcula la derivada de la función con respecto a la variable considerando las otras variables como constantes. De la misma forma podemos definir la derivada parcial de un vector a respecto a x, como de igual manera podríamos definir respecto a las otras variables.
