EL CAMPO ELÉCTRICO La intensidad del campo eléctrico en un punto es igual a la fuerza sobre la unidad de carga eléctrica positiva situada en ese punto.

Presentación del tema: "EL CAMPO ELÉCTRICO La intensidad del campo eléctrico en un punto es igual a la fuerza sobre la unidad de carga eléctrica positiva situada en ese punto."— Transcripción de la presentación:

1 EL CAMPO ELÉCTRICO La intensidad del campo eléctrico en un punto es igual a la fuerza sobre la unidad de carga eléctrica positiva situada en ese punto

2 Campo eléctrico creado por una carga puntual  Sea un campo eléctrico creado por una carga puntual q  Si en un punto P a una distancia r de la carga q, situamos una carga de prueba q’ y el campo ejerce sobre ella una fuerza F, la intensidad del campo eléctrico será:  Por tanto, la intensidad del campo eléctrico será:

3 Aplicación al cálculo de la intensidad del campo eléctrico  Intensidad del campo:  La Fuerza sobre una carga de 2[µC] será: Calcula la intensidad del campo eléctrico creado por una carga de 12[µC] en un punto P situado a 2 [dm] de la carga en el vacío. ¿Qué fuerza actuaría sobre una carga de 2[µC] situada en el punto P?

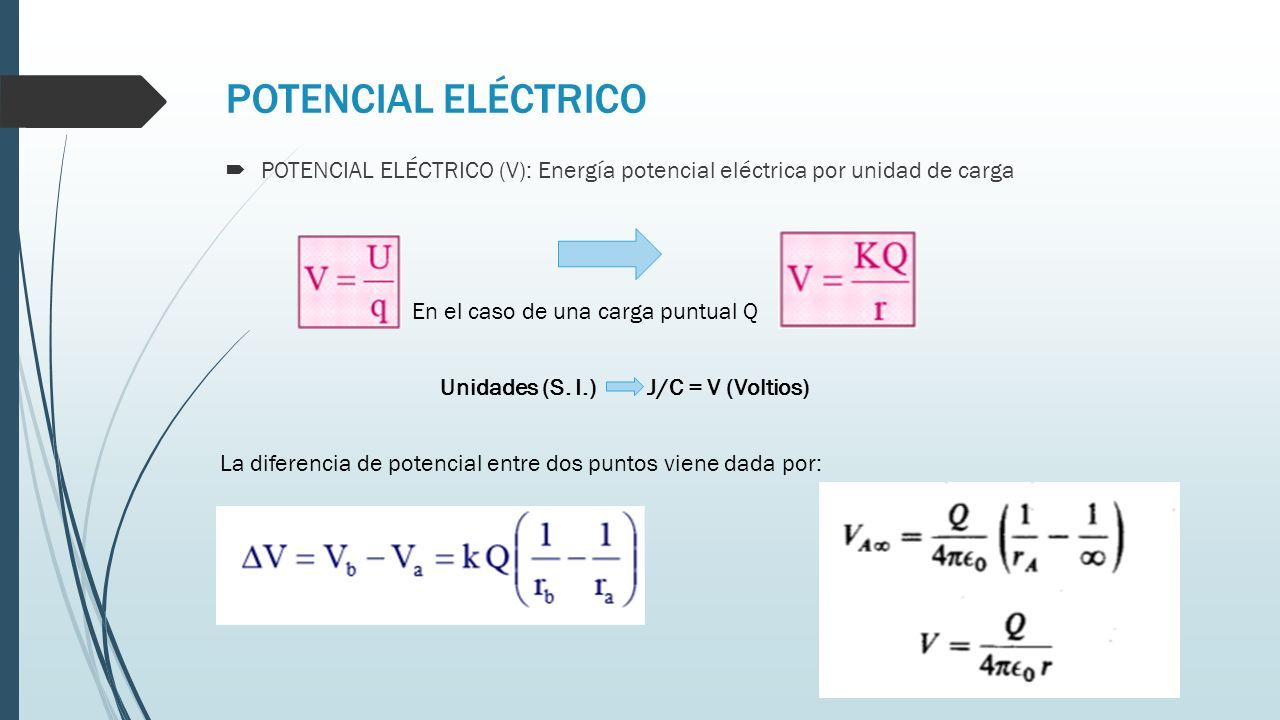

4 POTENCIAL ELÉCTRICO  POTENCIAL ELÉCTRICO (V): Energía potencial eléctrica por unidad de carga En el caso de una carga puntual Q Unidades (S. I.) J/C = V (Voltios) La diferencia de potencial entre dos puntos viene dada por:

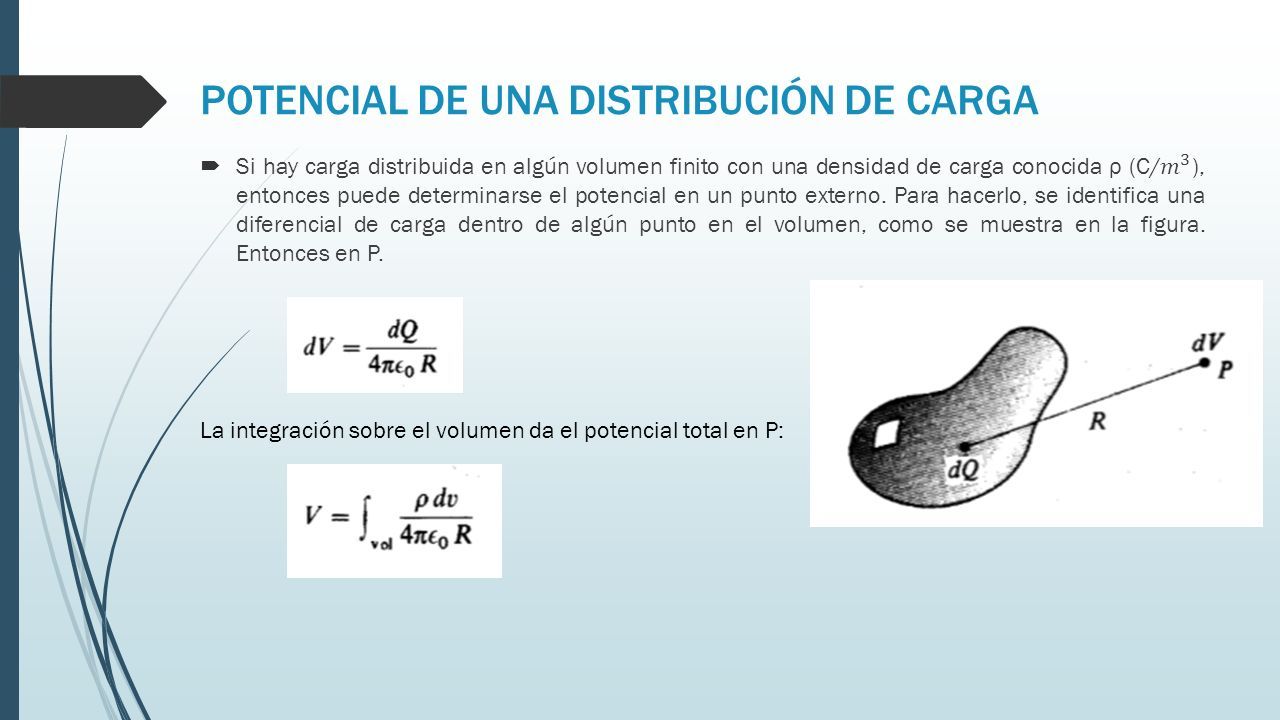

5 POTENCIAL DE UNA DISTRIBUCIÓN DE CARGA La integración sobre el volumen da el potencial total en P:

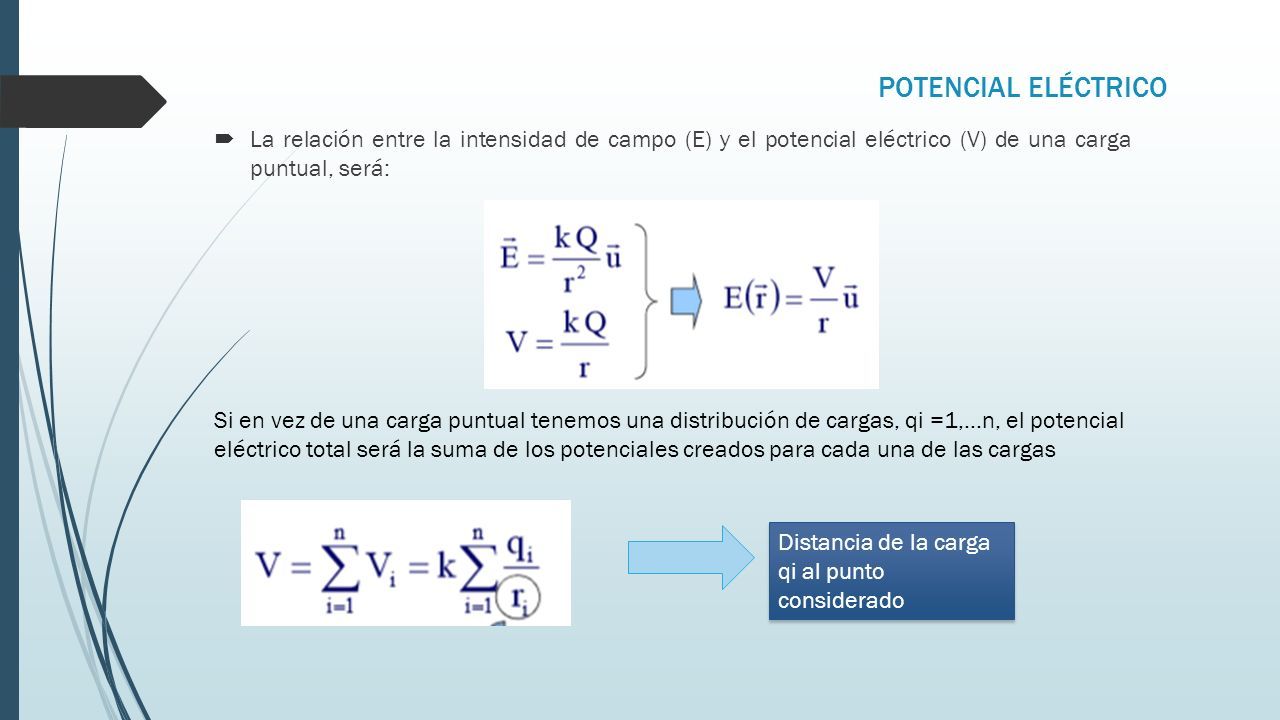

6 POTENCIAL ELÉCTRICO  La relación entre la intensidad de campo (E) y el potencial eléctrico (V) de una carga puntual, será: Si en vez de una carga puntual tenemos una distribución de cargas, qi =1,…n, el potencial eléctrico total será la suma de los potenciales creados para cada una de las cargas Distancia de la carga qi al punto considerado

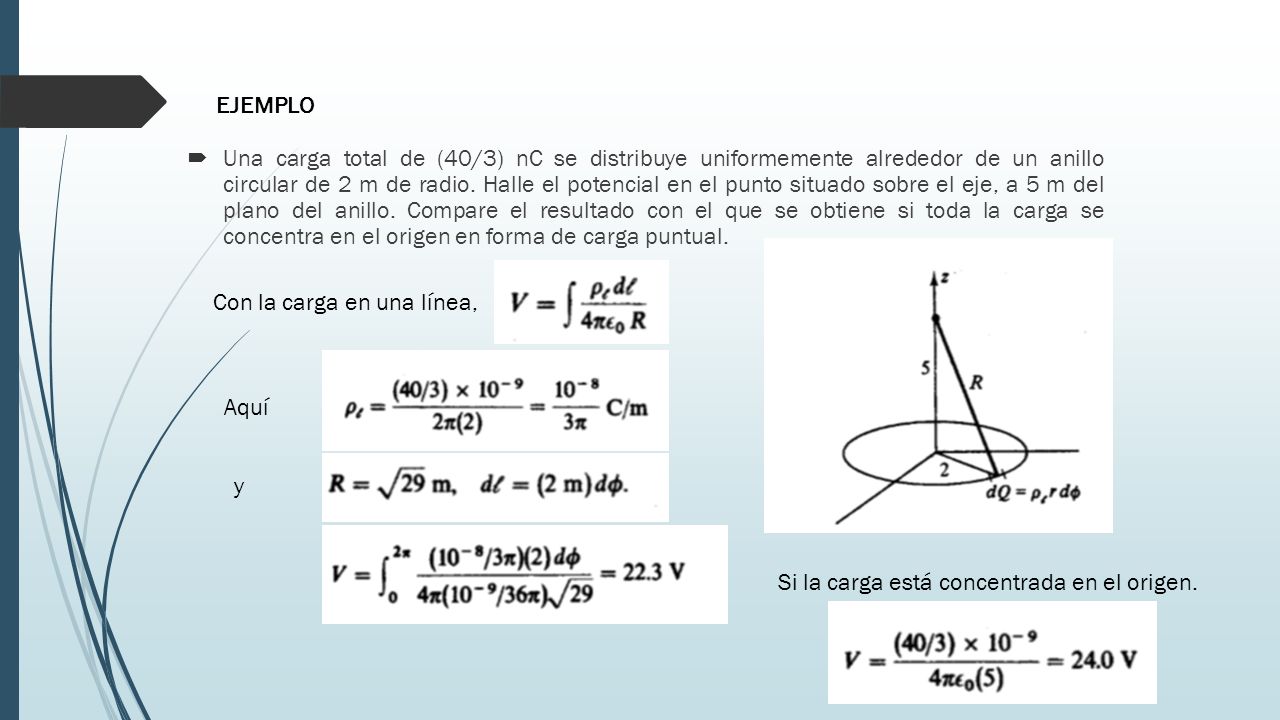

7  Una carga total de (40/3) nC se distribuye uniformemente alrededor de un anillo circular de 2 m de radio. Halle el potencial en el punto situado sobre el eje, a 5 m del plano del anillo. Compare el resultado con el que se obtiene si toda la carga se concentra en el origen en forma de carga puntual. EJEMPLO Con la carga en una línea, Aquí y Si la carga está concentrada en el origen.
