1

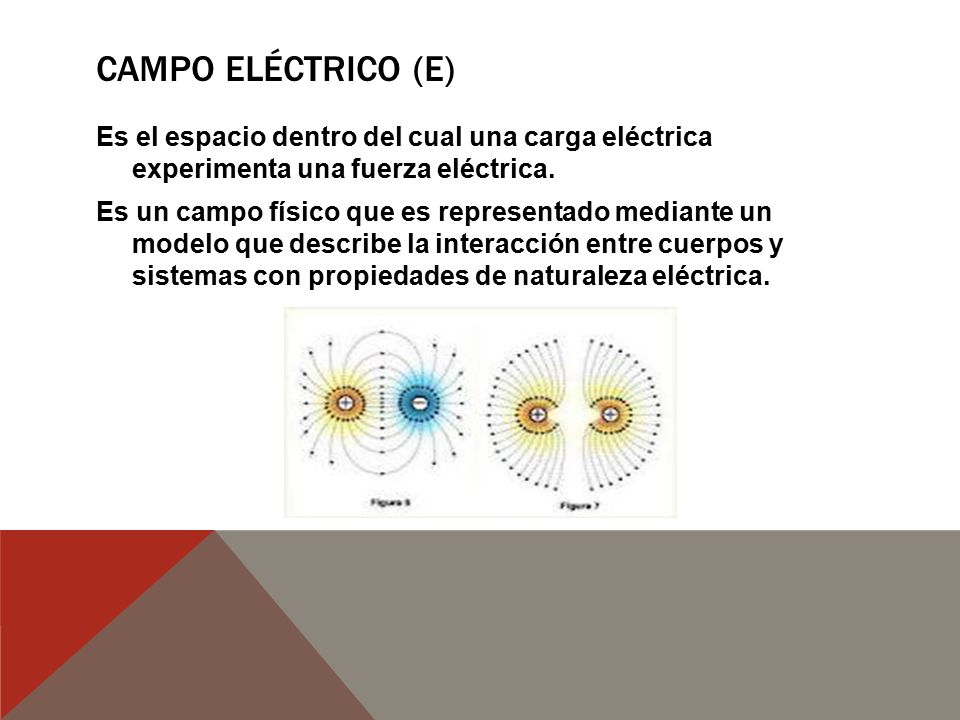

2 CAMPO ELÉCTRICO (E) Es el espacio dentro del cual una carga eléctrica experimenta una fuerza eléctrica. Es un campo físico que es representado mediante un modelo que describe la interacción entre cuerpos y sistemas con propiedades de naturaleza eléctrica.

3 INTENSIDAD DEL CAMPO ELÉCTRICO Es el valor del cociente obtenido al dividir fuerza F ejercida sobre un cuerpo de prueba colocado en un punto, sobre la cantidad de carga del cuerpo de prueba.

4 INTENSIDAD DE CAMPO ELÉCTRICO CERCA DE UNA CARGA PUNTUAL Carga eléctrica Puntual: Es la consideración de concentración de toda la carga eléctrica de un cuerpo electrizado en un solo punto del propio cuerpo. Esta consideración solo se hace para efecto de estudio y de cálculos, porque en realidad la carga eléctrica se distribuye uniformemente en toda la superficie exterior del cuerpo

5 Mediante la relación de las ecuaciones de intensidad de campo eléctrico y de la ley de Coulomb es posible determinar una expresión matemática mediante la cual se puede determinar la magnitud de la intensidad de campo eléctrico en cualquier punto cercano a una carga eléctrica. Para ello se considera la existencia de una carga eléctrica positiva q que genera un campo eléctrico, y para evaluar su intensidad se utiliza una carga de prueba positiva q, cuya magnitud es mucho menor que la carga q y por lo tanto se puede considerar despreciable así como también se puede considerar insignificante el pequeño campo eléctrico generado por la carga eléctrica de prueba

6 El campo eléctrico debido a la carga de prueba q esta determinado por la siguiente ecuación FORMULAS PARA CALCULAR LA INTENSIDAD DE CAMPO ELÉCTRICO. Donde: E= Intensidad del campo eléctrico (N/C) F= Fuerza (N) q= Carga (C)

7 FORMULA PARA CALCULAR LA INTENSIDAD DE CAMPO ELÉCTRICO.

8 El campo eléctrico (o intensidad de campo) lo mismo que la fuerza, es una cantidad vectorial, ya que, posee modulo, dirección y sentido. El sentido del campo eléctrico en un punto, es el mismo que el de la fuerza ejercida sobre una carga de prueba positiva colocada en el punto. El campo eléctrico se le da la carga positiva y llega a la negativa.

9 GRAFICAMENTE:

10 La dirección de la intensidad del campo eléctrico, es la misma de una carga positiva (+q) cuando se coloca en dicho punto.

11 Es importante recordar que el campo eléctrico es una propiedad asociada con el espacio que rodea a la carga eléctrica, es decir, que existirá siempre un campo eléctrico alrededor de un cuerpo cargado independientemente si se coloca o no una carga en el campo

12 Si q es positiva, E y F tendrán la misma dirección, si q es negativa, la fuerza F será opuesta al campo E. El campo alrededor de una carga positiva esta dirigido radialmente hacia afuera. Para una carga negativa esta dirigido hacia dentro de la carga.

13 Se hace notar que la carga eléctrica q es la carga eléctrica de prueba y se le considera positiva y cuya magnitud es extremadamente pequeña que se le considera despreciable. Cuando interaccionan mas de dos cargas eléctricas, cada una de ellas genera su propio campo eléctrico, y para calcular la intensidad de campo eléctrico en algún punto cercano de dichas cargas, debe calcularse la intensidad de campo eléctrico para cada una de las cargas con respecto a dicho punto.

14

15 EJERCICIO RESUELTO

16 2.- ¿Cuál es la intensidad del campo electrico a una distancia de 2 cm de una carga de -12 µC ? EJERCICIO RESUELTO

17 CONCLUSIÓN Campo eléctrico es el espacio dentro del cual una carga eléctrica experimenta una fuerza eléctrica Intensidad del campo eléctrico. Es el valor del cociente obtenido al dividir la fuerza F ejercida sobre un cuerpo de prueba colocado en un punto, sobre la cantidad de carga del cuerpo de prueba La intensidad de campo es una cantidad vectorial, ya que posee modulo, dirección y sentido.

18 INTENSIDAD DE CAMPO ELECTRICO CAMPO ELÉCTRICO Espacio dentro del cual una carga eléctrica experimenta una fuerza eléctrica INTENSIDAD DEL CAMPO ELÉCTRICO Valor del cociente obtenido al dividir fuerza F ejercida sobre un cuerpo de prueba colocado en un punto, sobre la cantidad de carga del cuerpo de prueba Es una cantidad vectorial, ya que posee modulo, dirección y sentido FÓRMULAS
