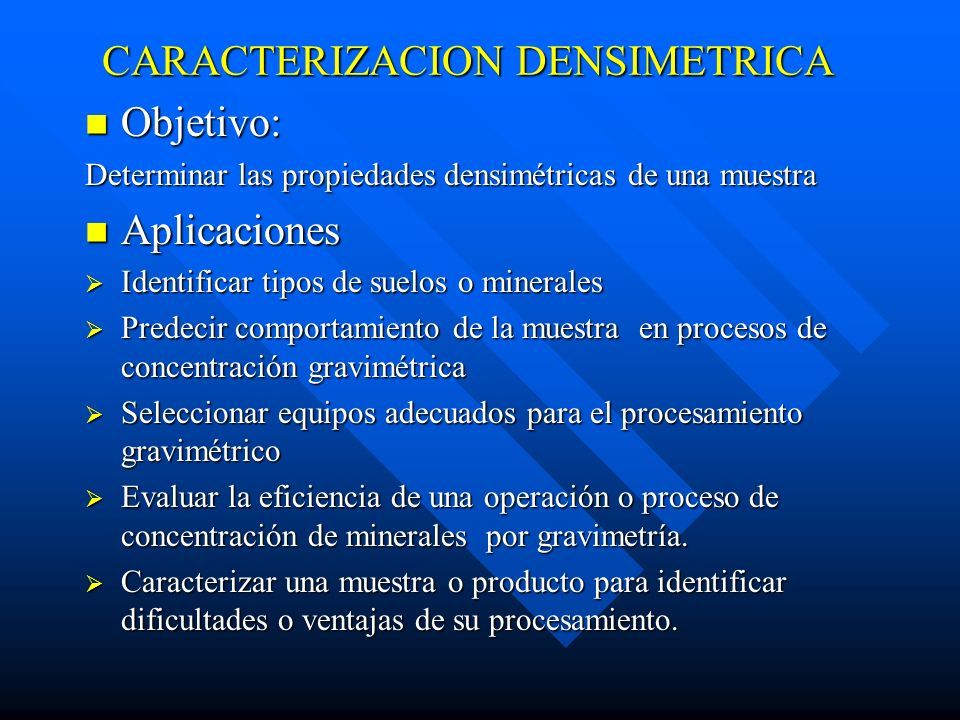

1 CARACTERIZACION DENSIMETRICA Objetivo: Objetivo: Determinar las propiedades densimétricas de una muestra Aplicaciones Aplicaciones  Identificar tipos de suelos o minerales  Predecir comportamiento de la muestra en procesos de concentración gravimétrica  Seleccionar equipos adecuados para el procesamiento gravimétrico  Evaluar la eficiencia de una operación o proceso de concentración de minerales por gravimetría.  Caracterizar una muestra o producto para identificar dificultades o ventajas de su procesamiento.

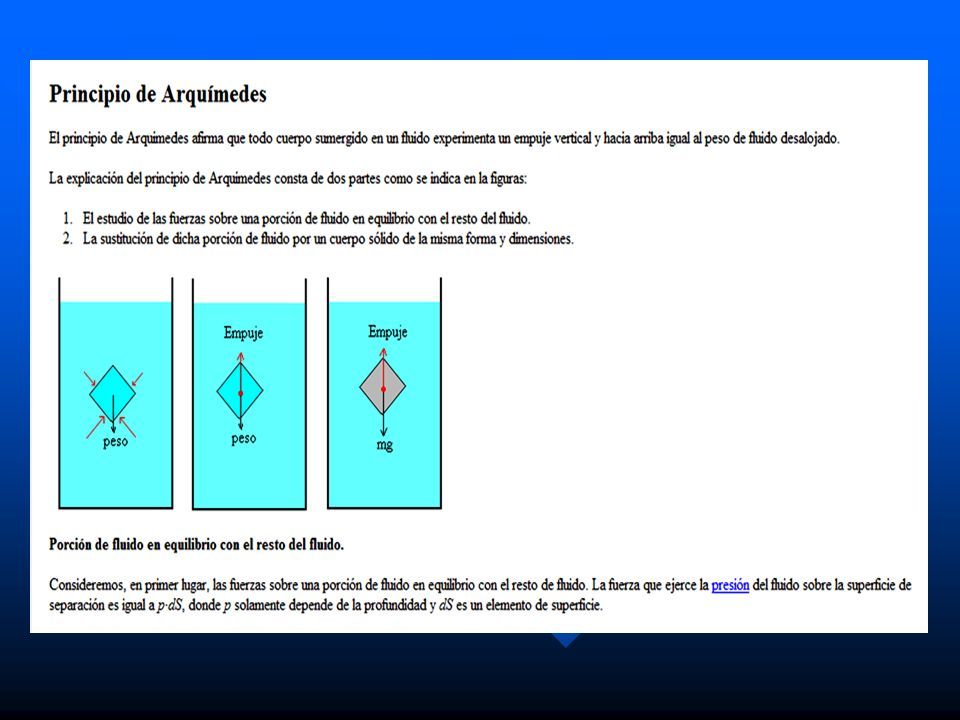

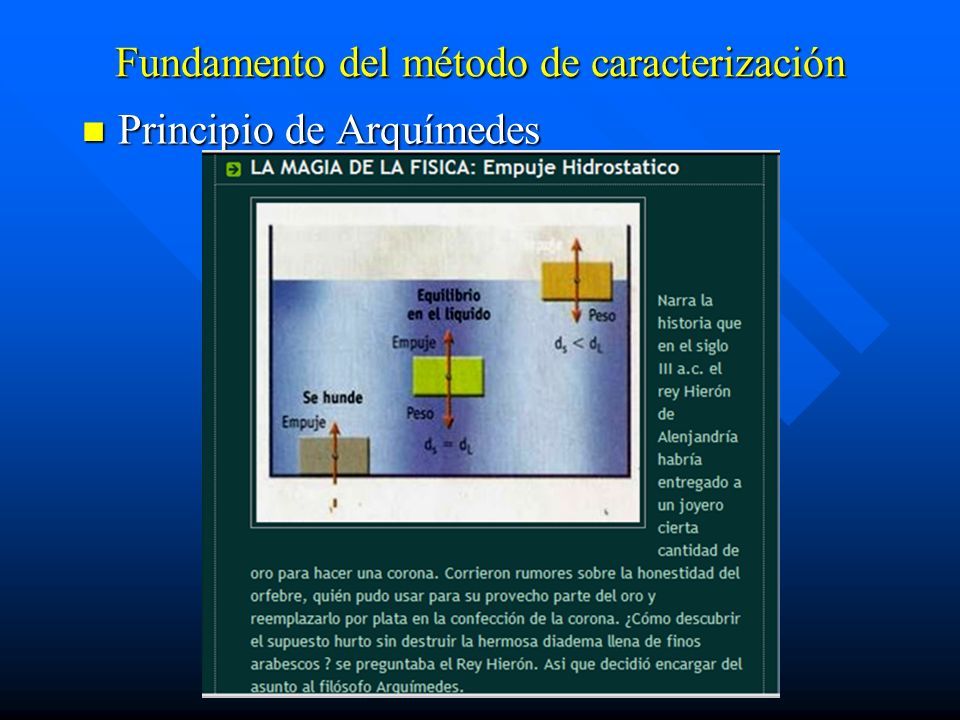

2 Fundamento del método de caracterización Principio de Arquímedes Principio de Arquímedes

3

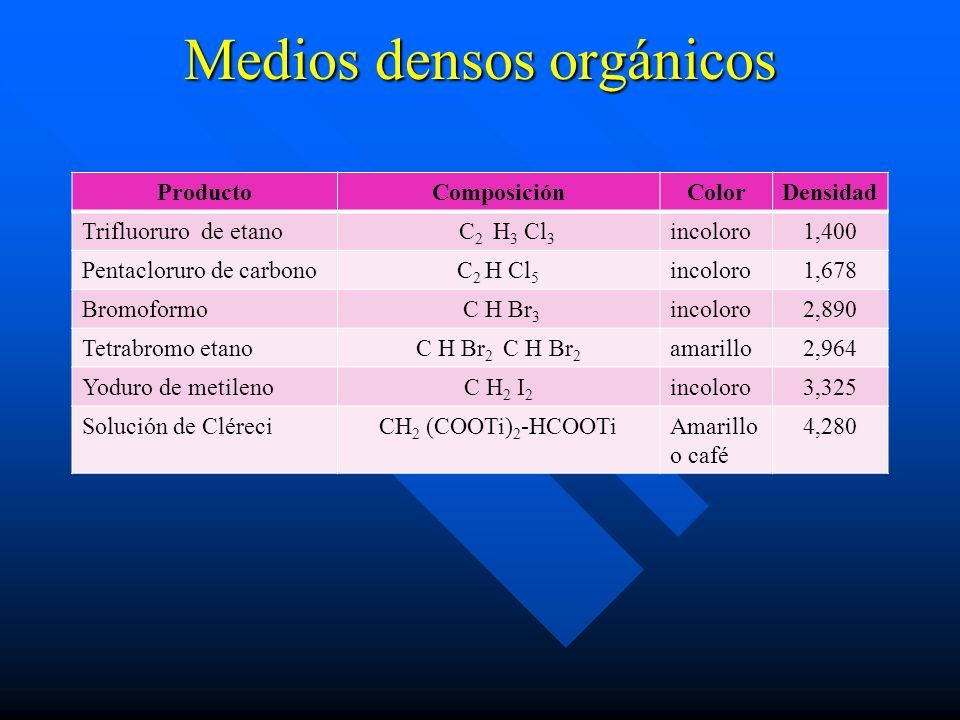

4 Medios densos orgánicos ProductoComposiciónColorDensidad Trifluoruro de etano C 2 H 3 Cl 3 incoloro1,400 Pentacloruro de carbonoC 2 H Cl 5 incoloro1,678 Bromoformo C H Br 3 incoloro2,890 Tetrabromo etanoC H Br 2 amarillo2,964 Yoduro de metilenoC H 2 I 2 incoloro3,325 Solución de CléreciCH 2 (COOTi) 2 -HCOOTiAmarillo o café 4,280

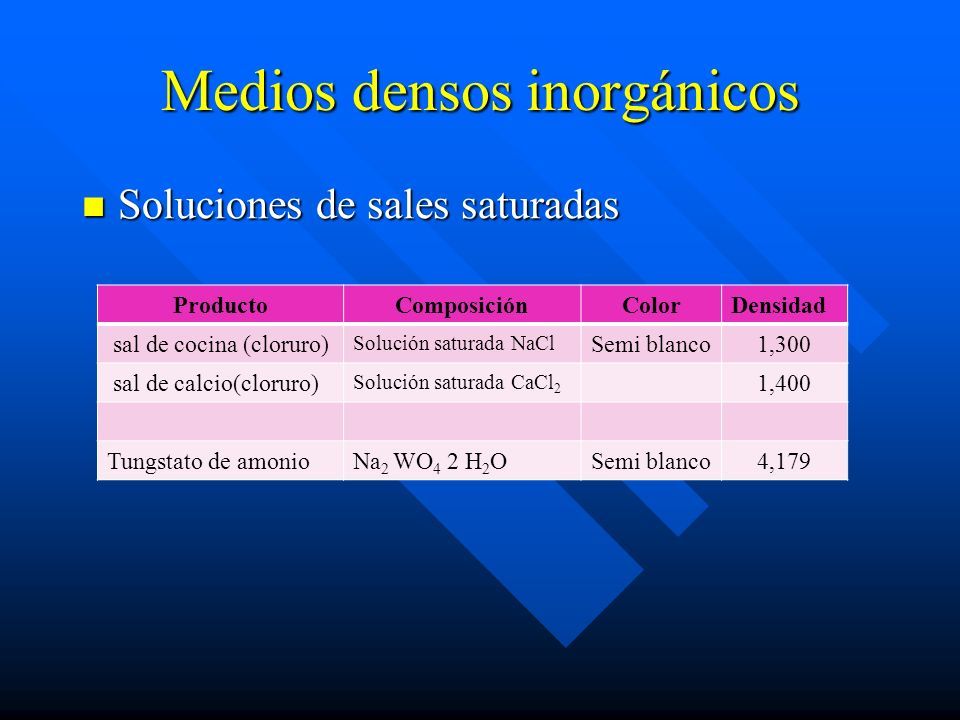

5 Medios densos inorgánicos Soluciones de sales saturadas Soluciones de sales saturadas ProductoComposiciónColorDensidad sal de cocina (cloruro) Solución saturada NaCl Semi blanco1,300 sal de calcio(cloruro) Solución saturada CaCl 2 1,400 Tungstato de amonioNa 2 WO 4 2 H 2 OSemi blanco4,179

6 Suspensiones de sólidos (pulpas) Sólidos Densidad del sólido Gr/cm 3 Densidad máxima de pulpa gr/cm 3 Ferrosilicio ( 12….15 % Si)6,7 a) molido3,2 b) atomizado3,8 Galena (PbS)7,4….7,63,3 Magnetita Fe 3 O 4 4,9….5,22,4 Pirita Fe S 2 4,9 5,22,4 Cuarzo arena2,61,4

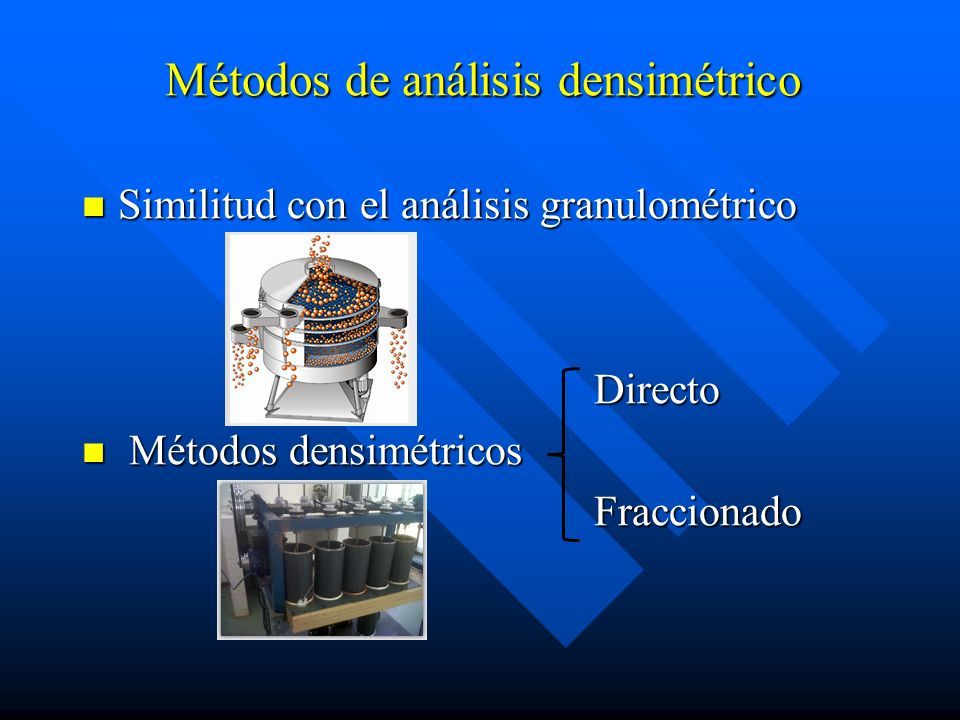

7 Métodos de análisis densimétrico Similitud con el análisis granulométrico Similitud con el análisis granulométrico Directo Directo Métodos densimétricos Métodos densimétricos Fraccionado Fraccionado

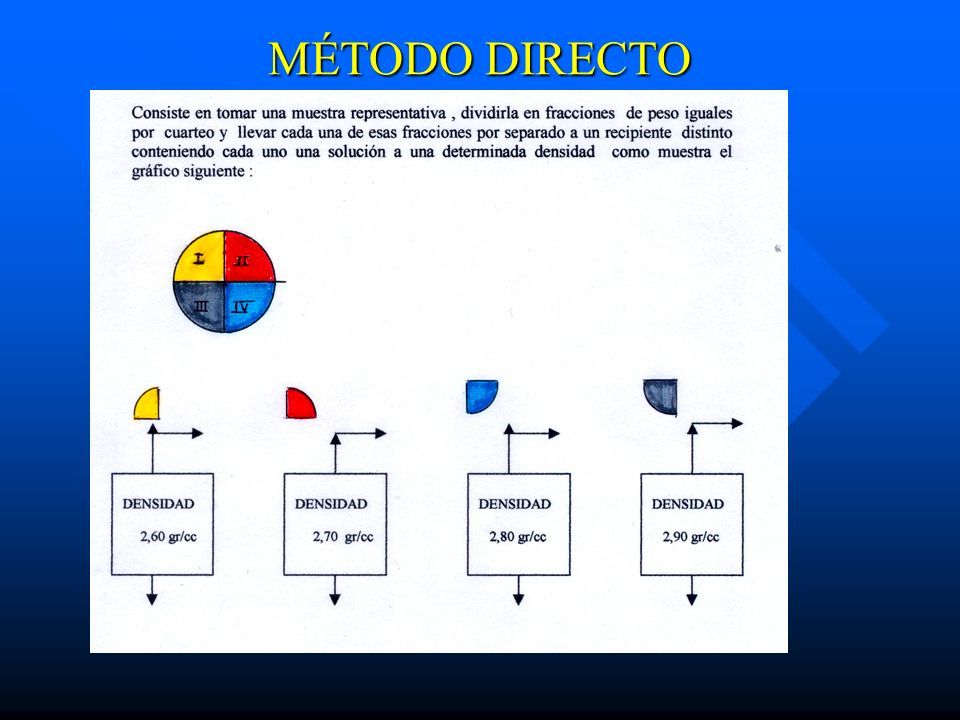

8 MÉTODO DIRECTO

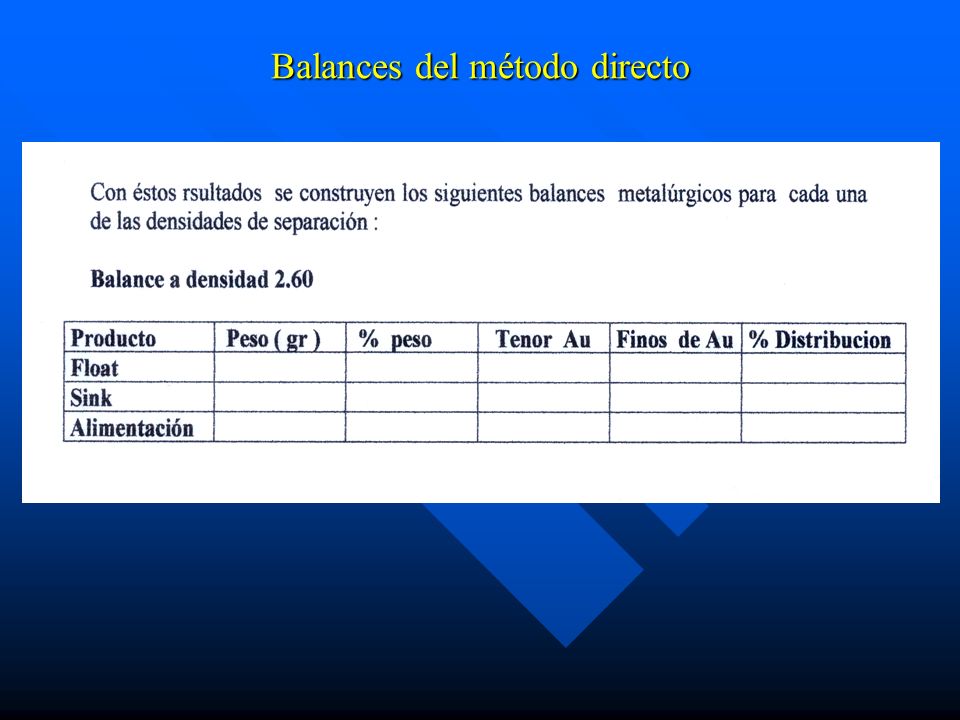

9 Balances del método directo

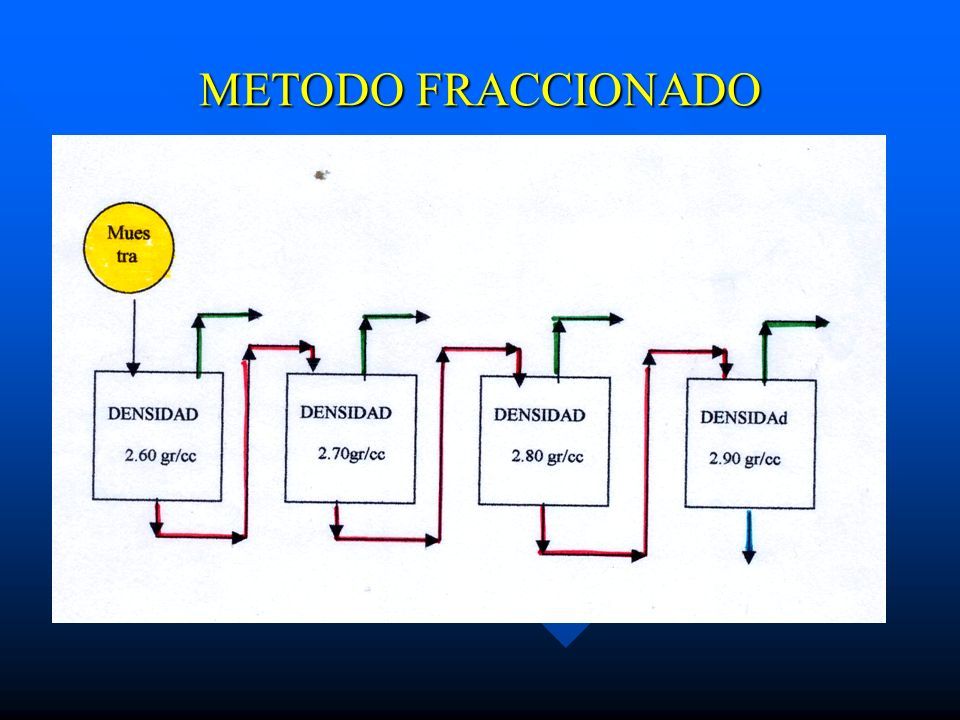

10 METODO FRACCIONADO

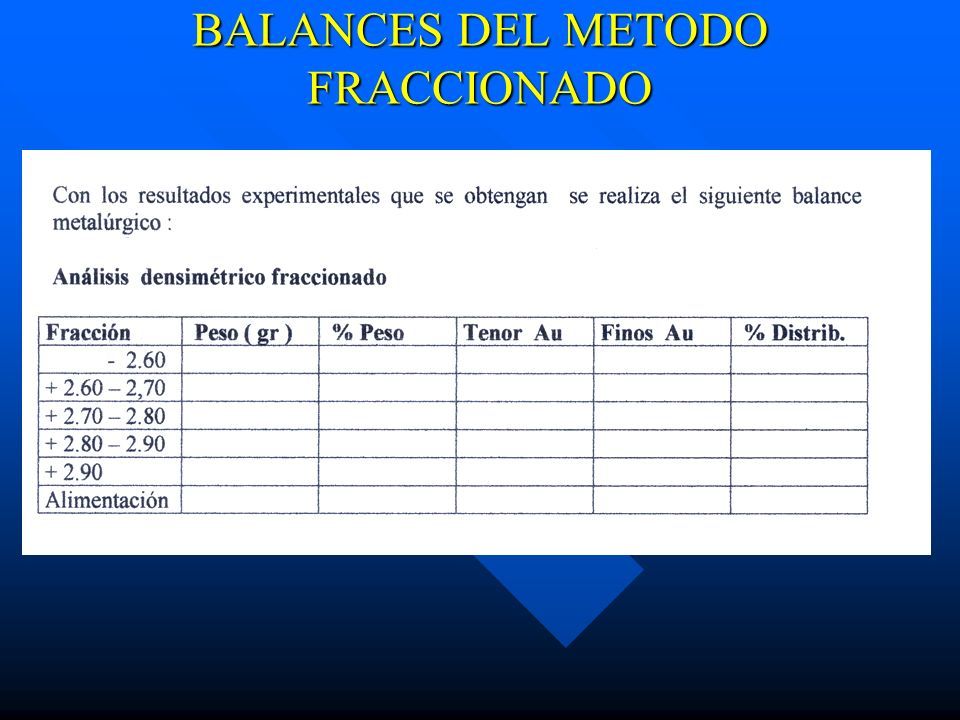

11 BALANCES DEL METODO FRACCIONADO

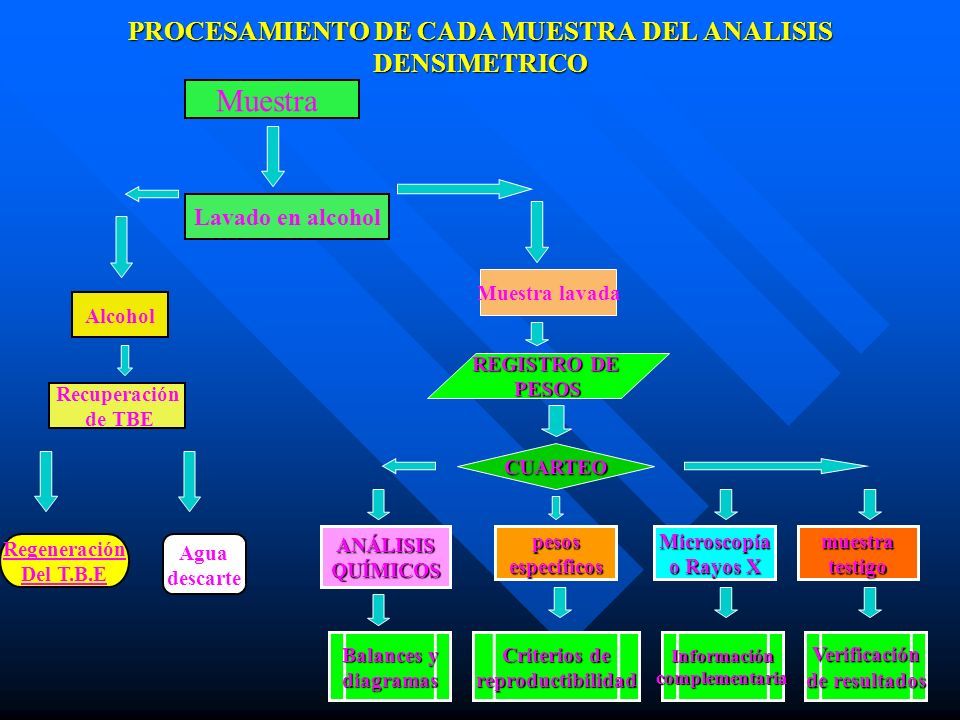

12 PROCESAMIENTO DE CADA MUESTRA DEL ANALISIS DENSIMETRICO Muestra Lavado en alcohol Alcohol Muestra lavada Recuperación de TBE Regeneración Del T.B.E Agua descarte REGISTRO DE PESOS CUARTEO ANÁLISISQUÍMICOSpesosespecíficos Microscopía o Rayos X Balances y diagramas Criterios de reproductibilidad muestratestigo InformacióncomplementariaVerificación de resultados

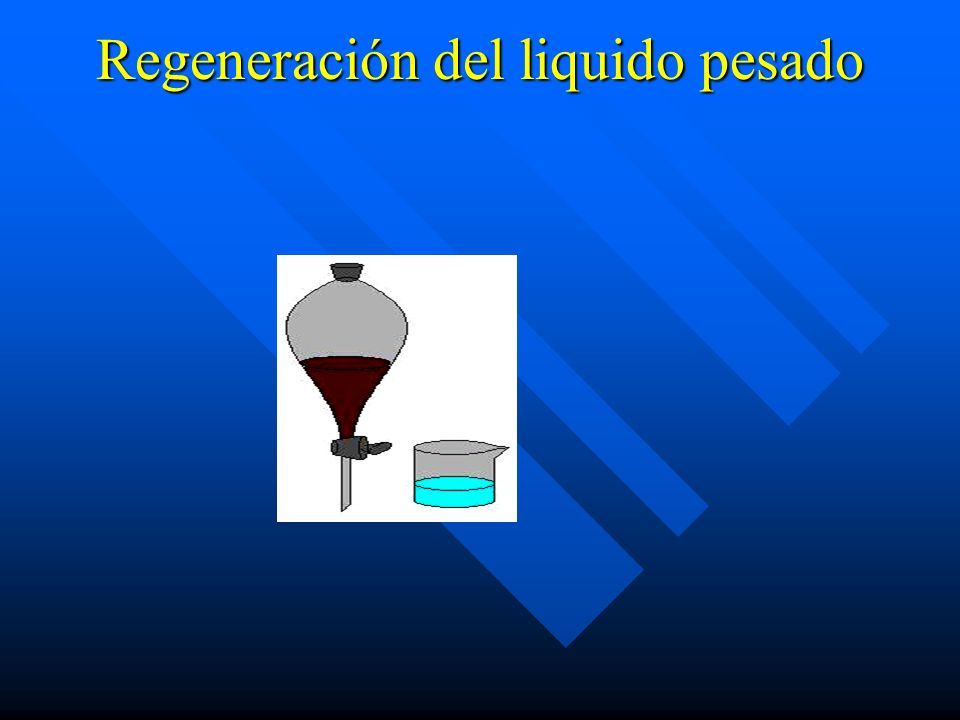

13 Regeneración del liquido pesado

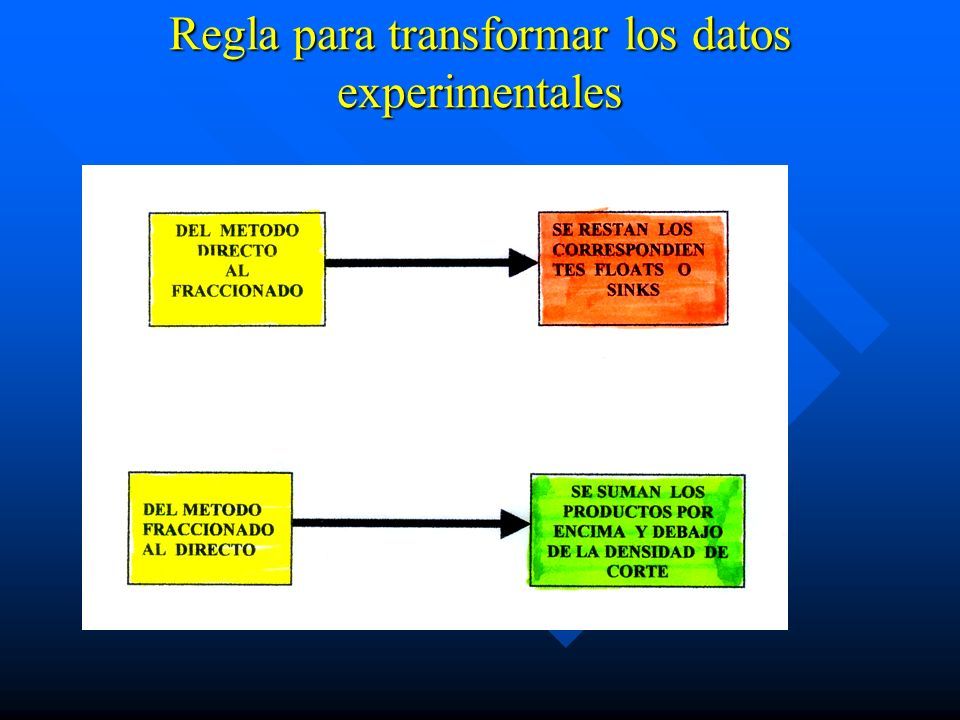

14 Regla para transformar los datos experimentales

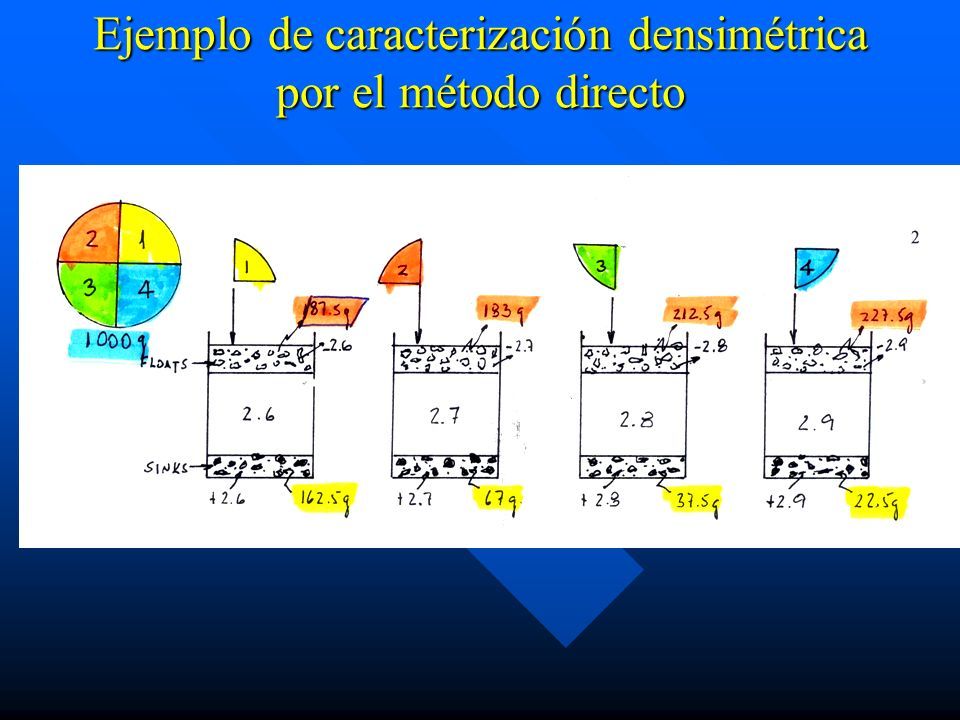

15 Ejemplo de caracterización densimétrica por el método directo

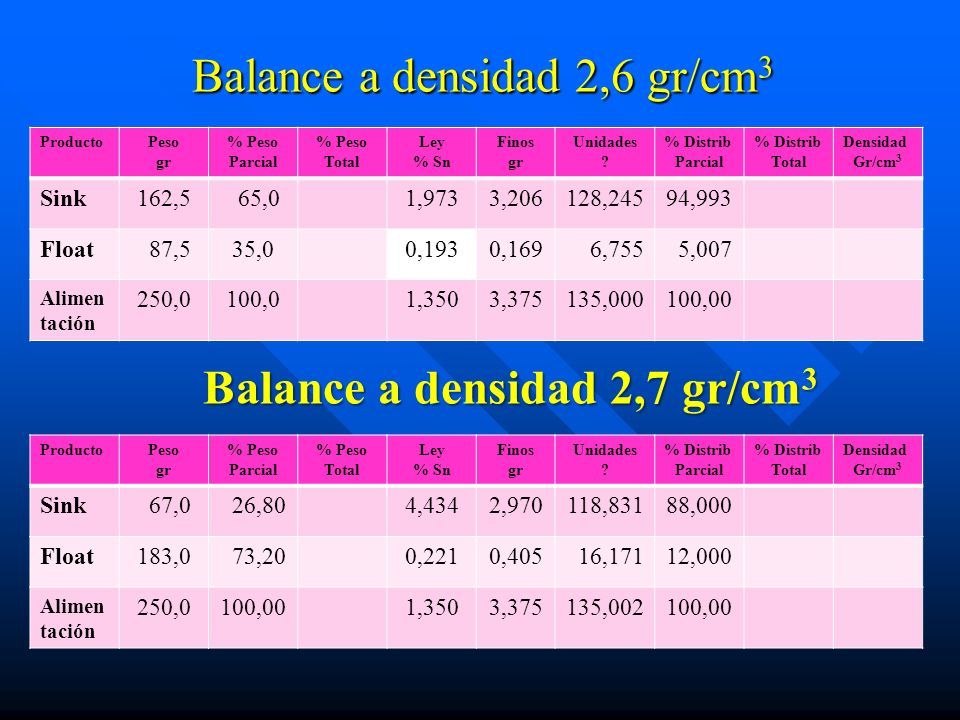

16 Balance a densidad 2,6 gr/cm 3 ProductoPeso gr % Peso Parcial % Peso Total Ley % Sn Finos gr Unidades ? % Distrib Parcial % Distrib Total Densidad Gr/cm 3 Sink162,5 65,01,9733,206128,24594,993 Float 87,535,00,1930,169 6,755 5,007 Alimen tación 250,0100,01,3503,375135,000100,00 ProductoPeso gr % Peso Parcial % Peso Total Ley % Sn Finos gr Unidades ? % Distrib Parcial % Distrib Total Densidad Gr/cm 3 Sink 67,0 26,804,4342,970118,83188,000 Float183,0 73,200,2210,405 16,17112,000 Alimen tación 250,0100,001,3503,375135,002100,00 Balance a densidad 2,7 gr/cm 3

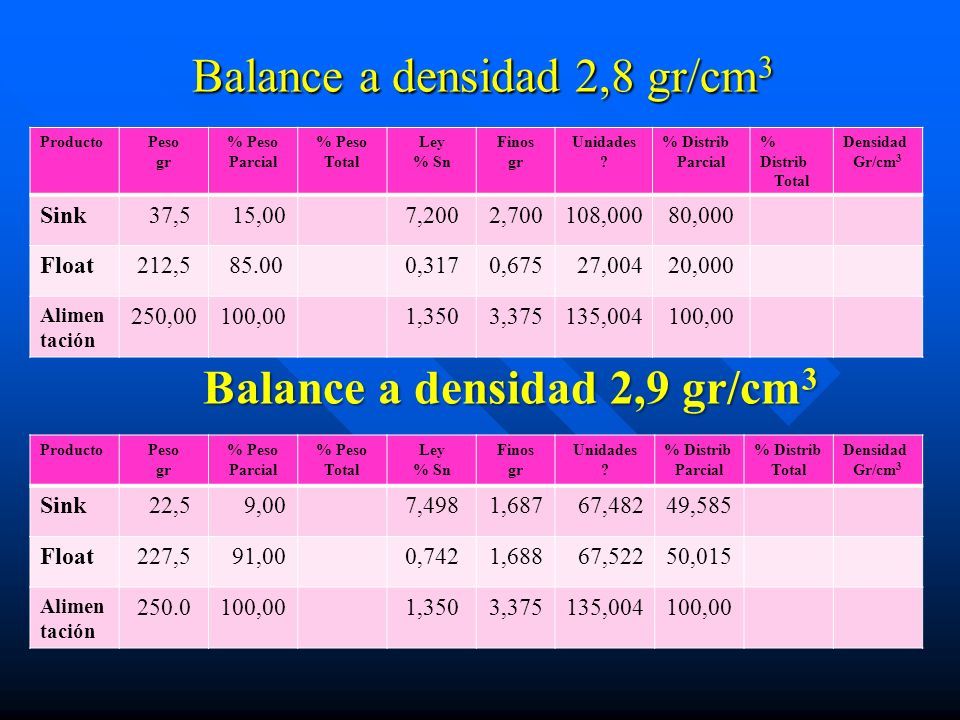

17 Balance a densidad 2,8 gr/cm 3 ProductoPeso gr % Peso Parcial % Peso Total Ley % Sn Finos gr Unidades ? % Distrib Parcial % Distrib Total Densidad Gr/cm 3 Sink 37,5 15,007,2002,700108,00080,000 Float212,5 85.000,3170,675 27,00420,000 Alimen tación 250,00100,001,3503,375135,004100,00 ProductoPeso gr % Peso Parcial % Peso Total Ley % Sn Finos gr Unidades ? % Distrib Parcial % Distrib Total Densidad Gr/cm 3 Sink 22,5 9,007,4981,687 67,48249,585 Float227,5 91,000,7421,688 67,52250,015 Alimen tación 250.0100,001,3503,375135,004100,00 Balance a densidad 2,9 gr/cm 3

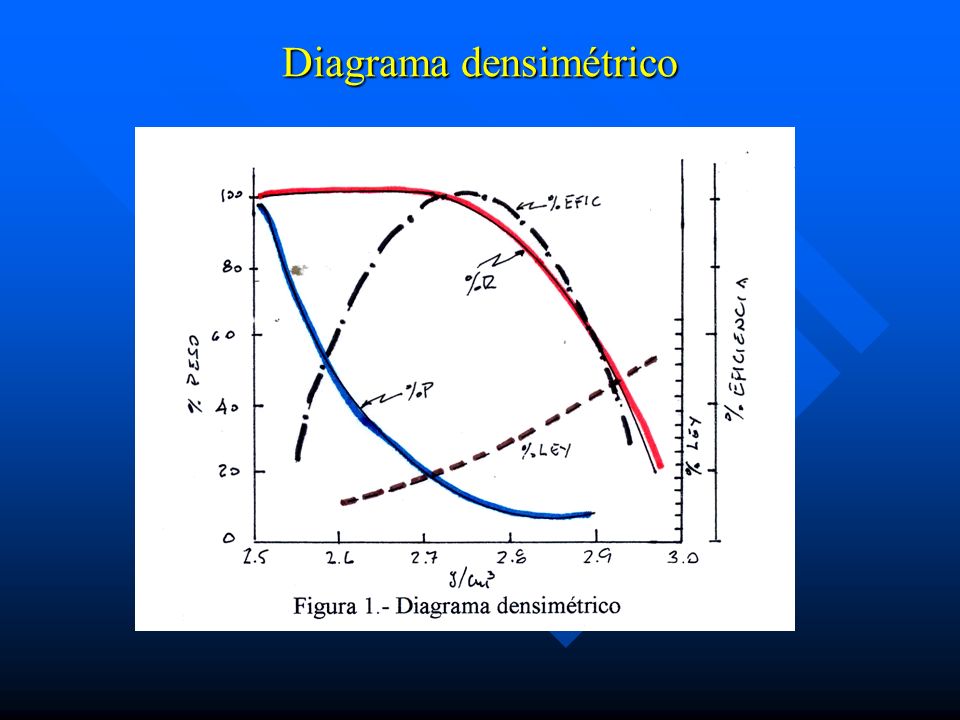

18 Diagrama densimétrico

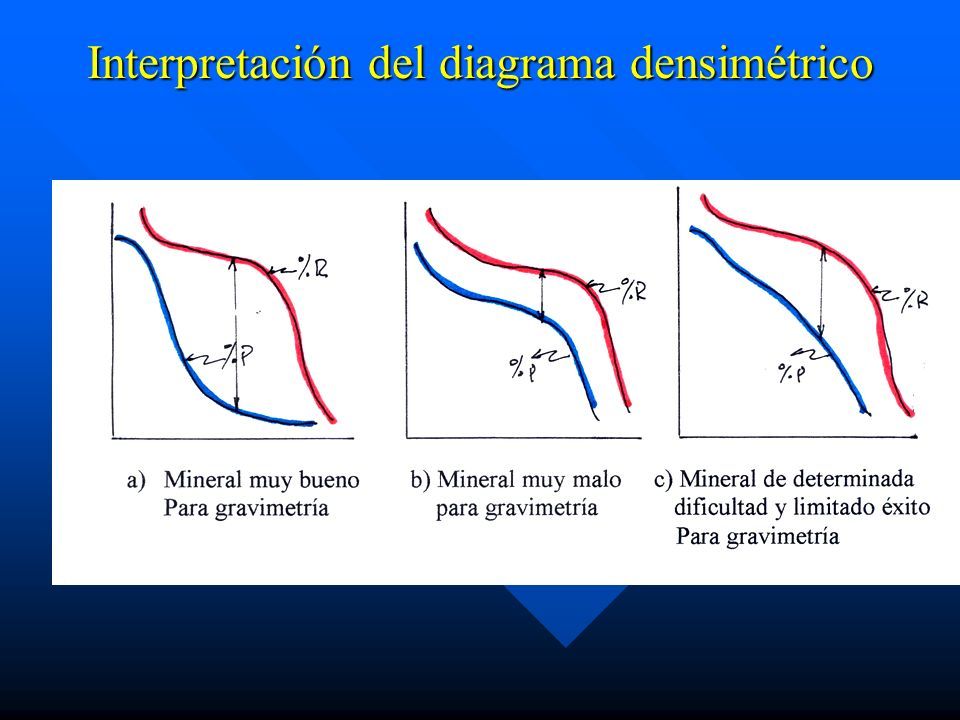

19 Interpretación del diagrama densimétrico

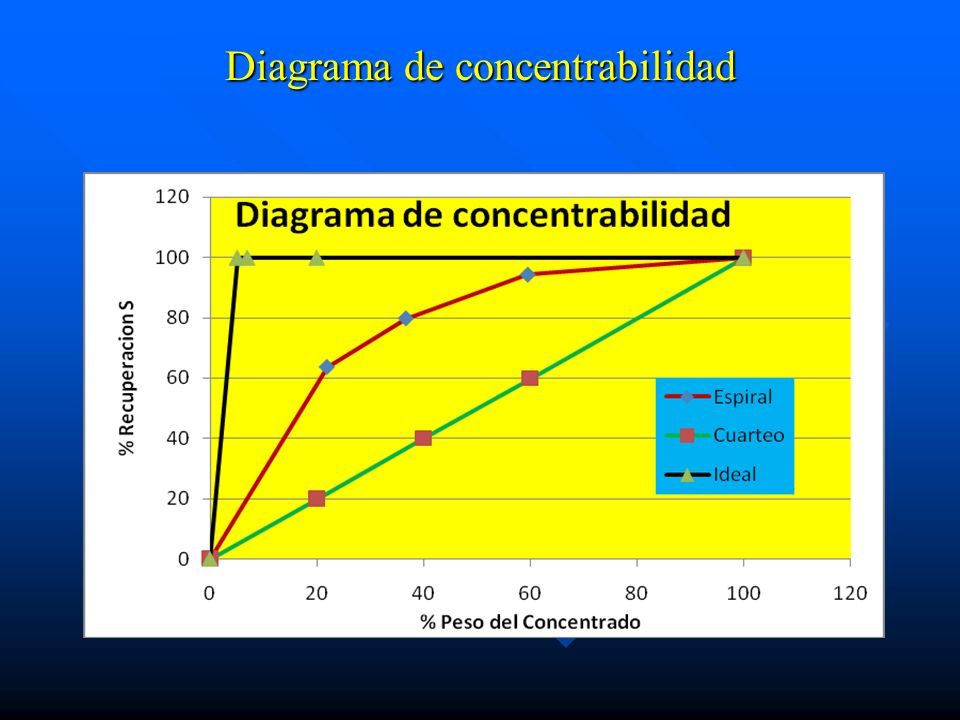

20 Diagrama de concentrabilidad

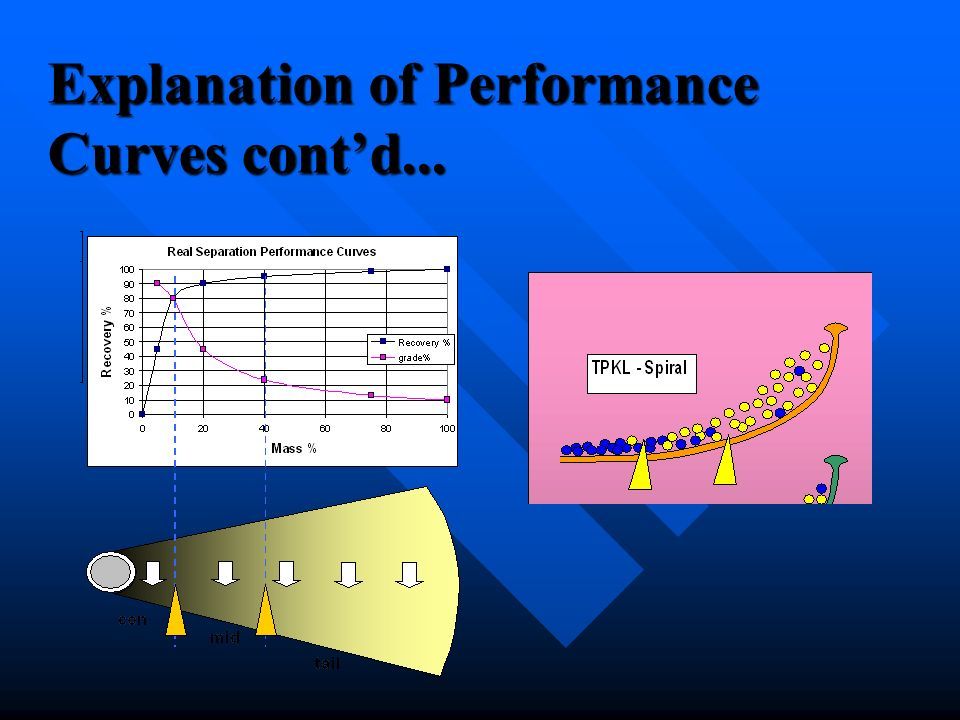

21 Explanation of Performance Curves cont’d...

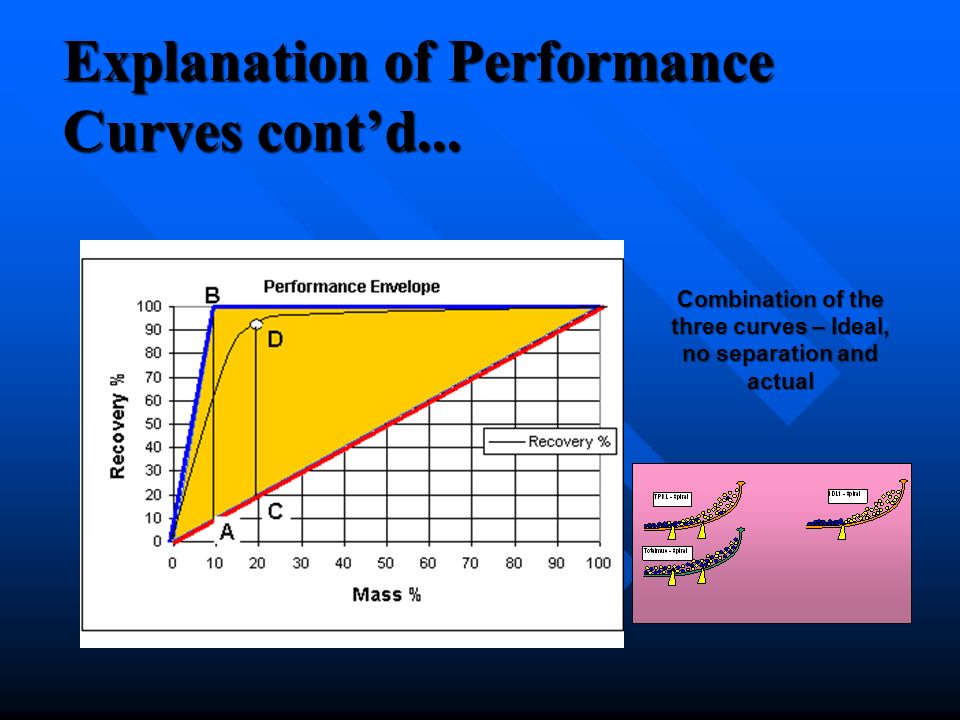

22 Combination of the three curves – Ideal, no separation and actual

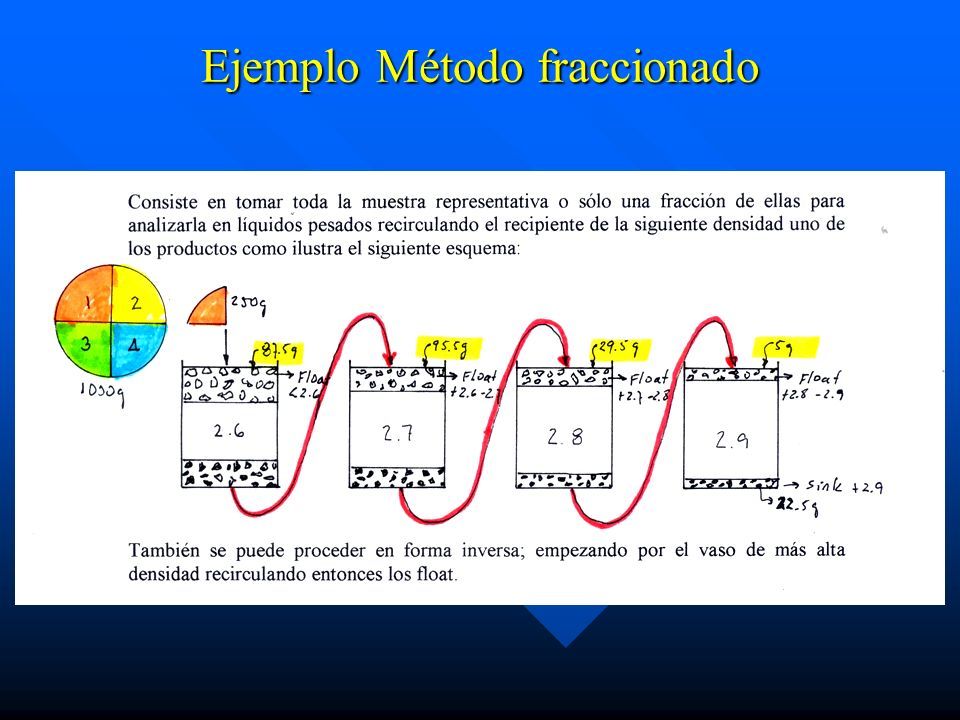

23 Ejemplo Método fraccionado

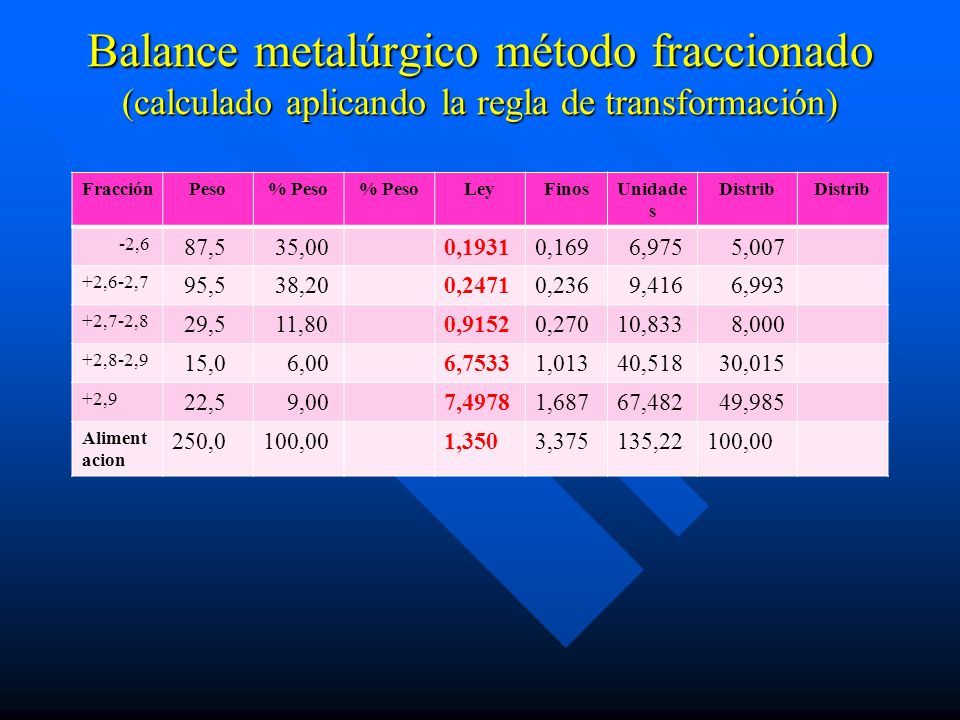

24 Balance metalúrgico método fraccionado (calculado aplicando la regla de transformación) FracciónPeso% Peso LeyFinosUnidade s Distrib -2,6 87,5 35,000,19310,169 6,975 5,007 +2,6-2,7 95,5 38,200,24710,236 9,416 6,993 +2,7-2,8 29,5 11,800,91520,27010,833 8,000 +2,8-2,9 15,0 6,006,75331,01340,518 30,015 +2,9 22,5 9,007,49781,68767,482 49,985 Aliment acion 250,0100,001,3503,375135,22100,00

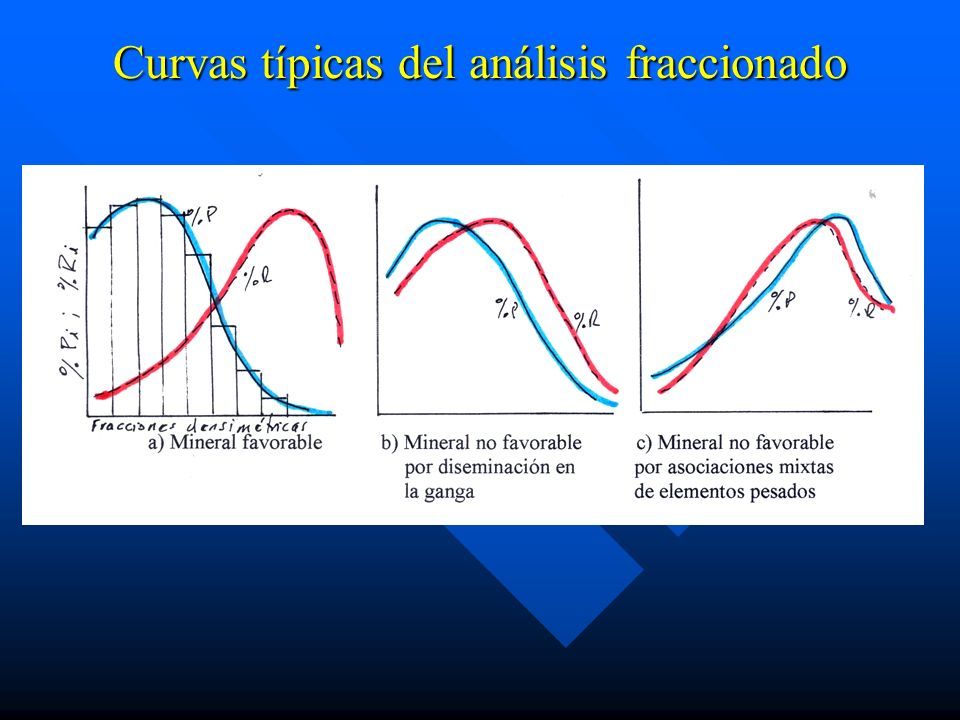

25 Curvas típicas del análisis fraccionado

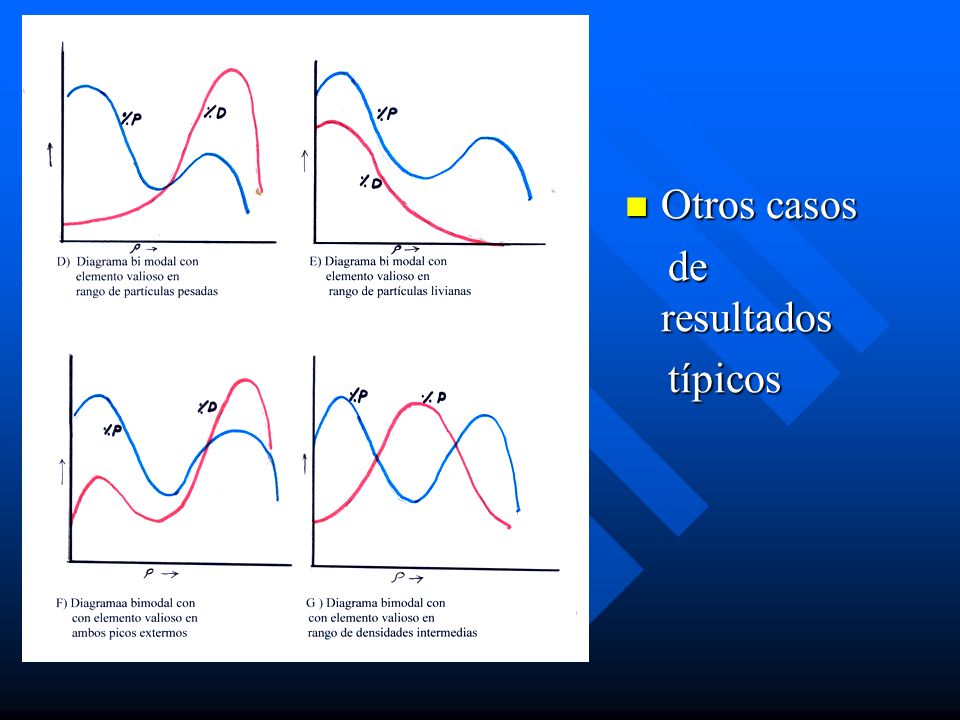

26 Otros casos Otros casos de resultados de resultados típicos típicos

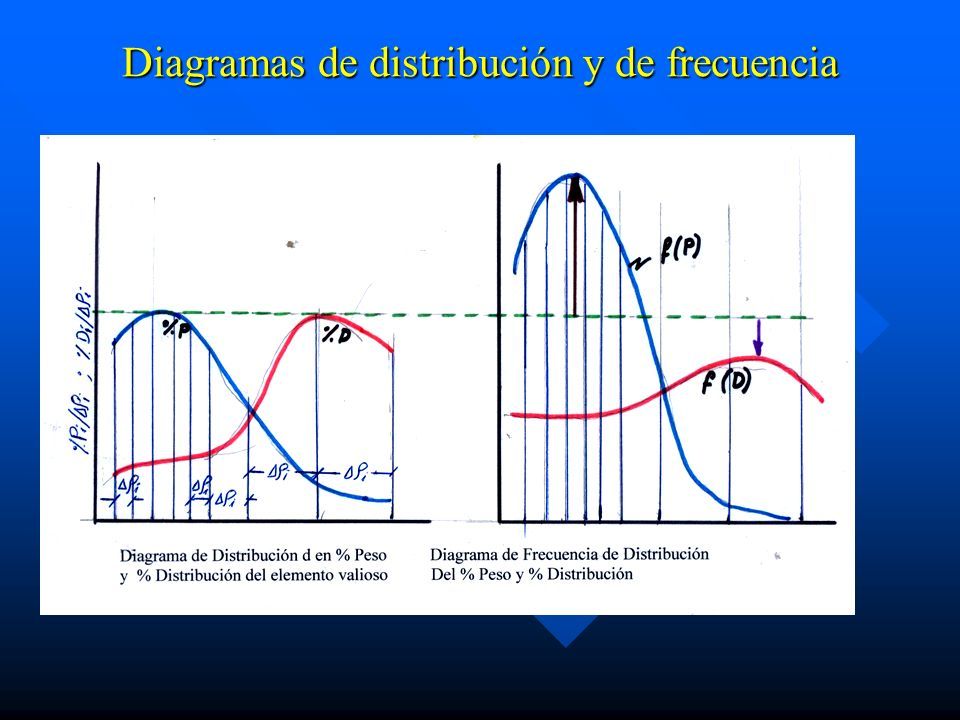

27 Diagramas de distribución y de frecuencia

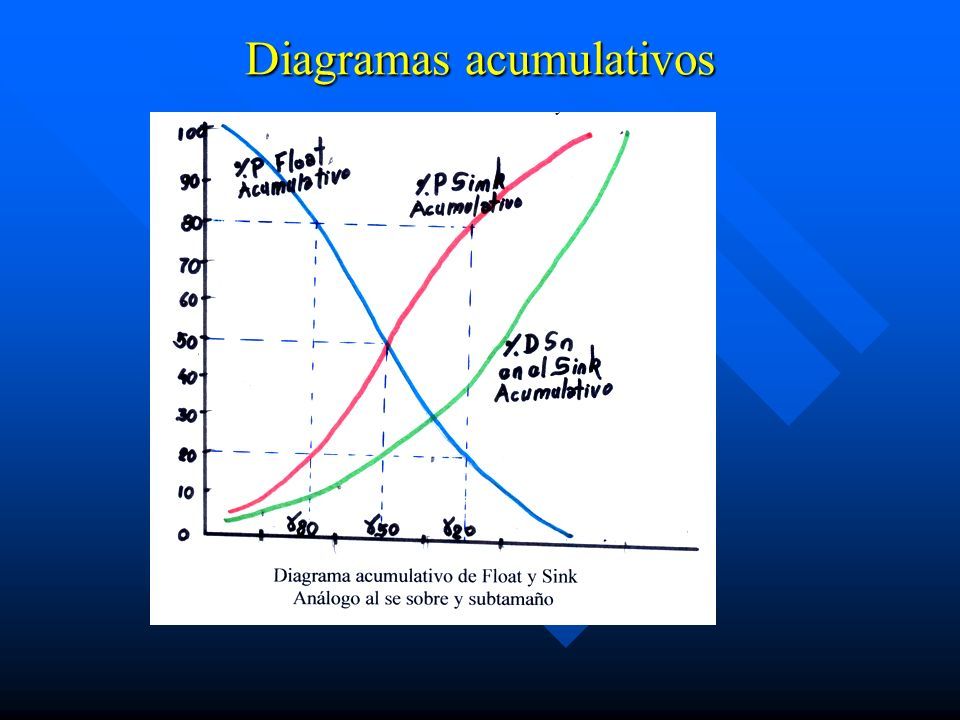

28 Diagramas acumulativos

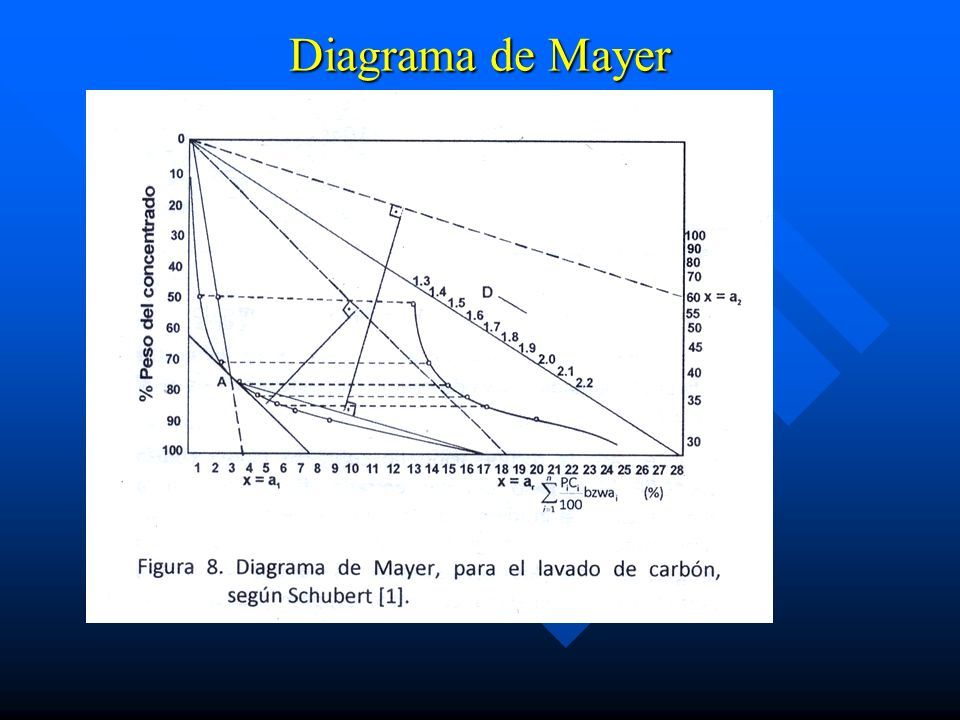

29 Diagrama de Mayer

30 Diagrama de Ruiz

31 Evaluación de resultados metalúrgicos

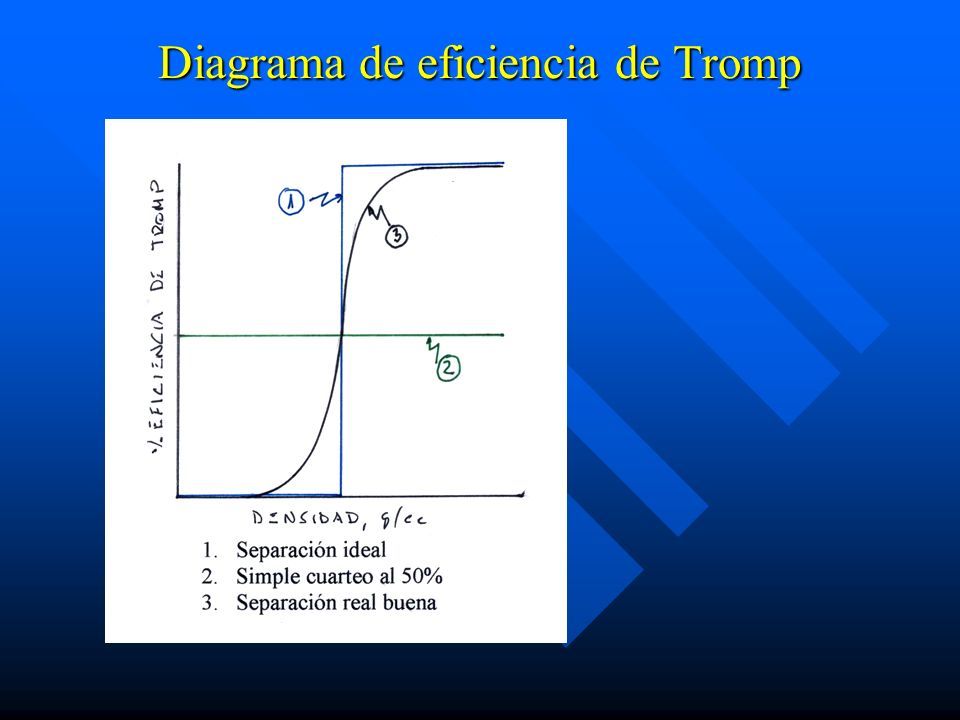

32 Diagrama de eficiencia de Tromp

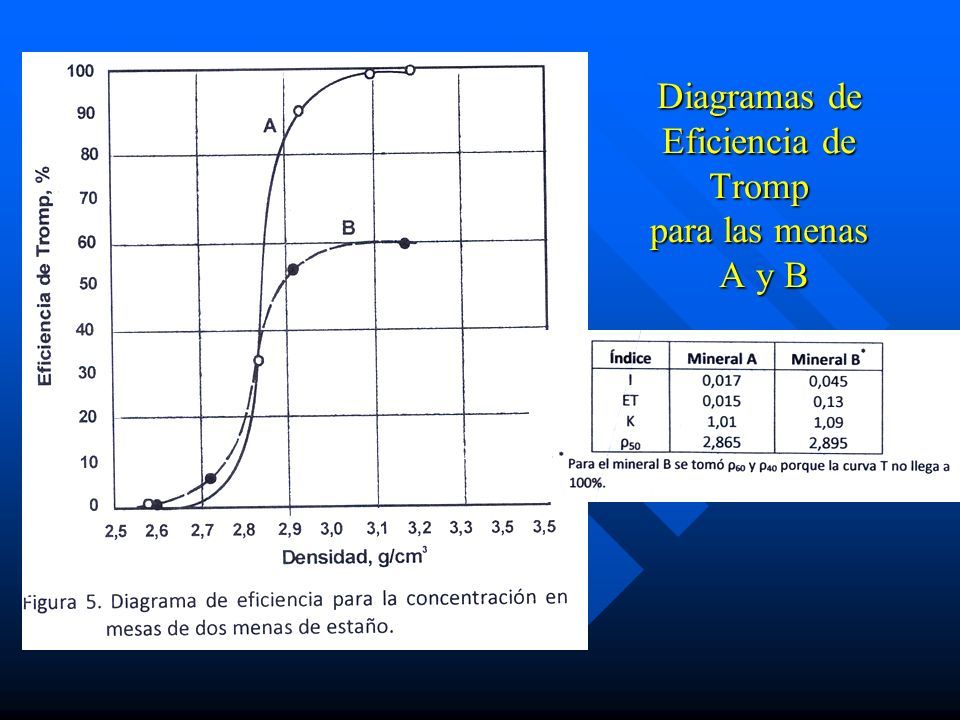

33 Diagramas de Eficiencia de Tromp para las menas A y B

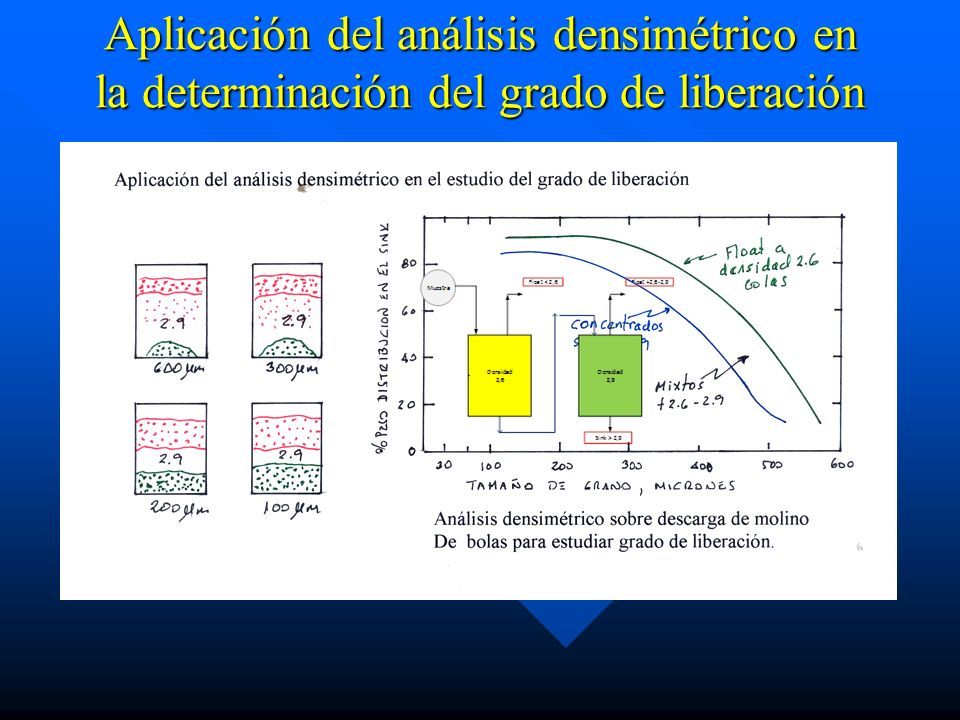

34 Aplicación del análisis densimétrico en la determinación del grado de liberación

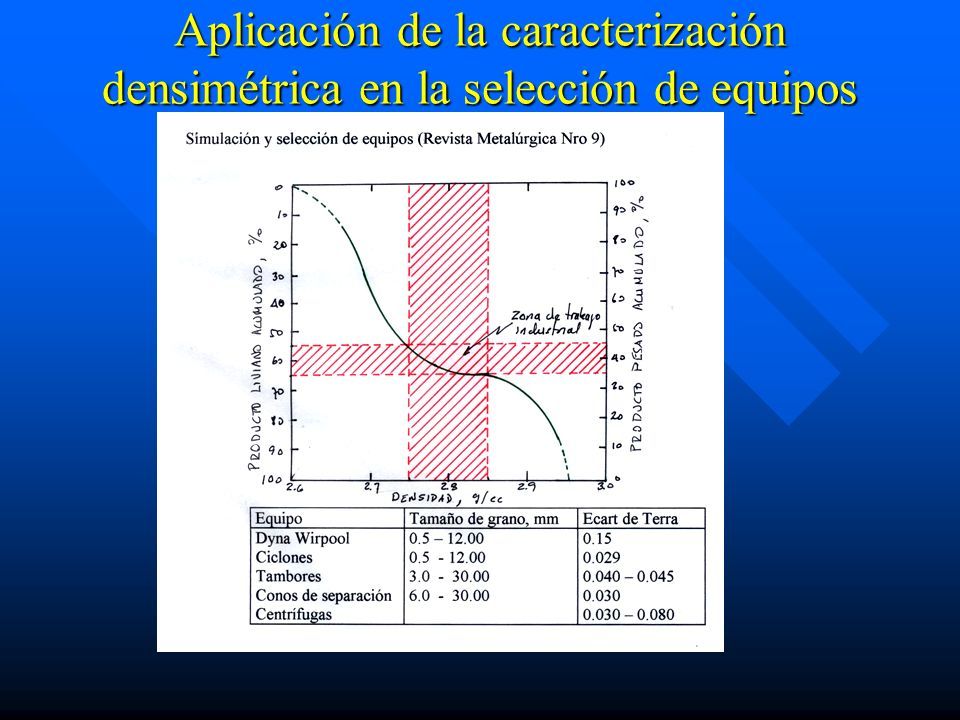

35 Aplicación de la caracterización densimétrica en la selección de equipos
