1

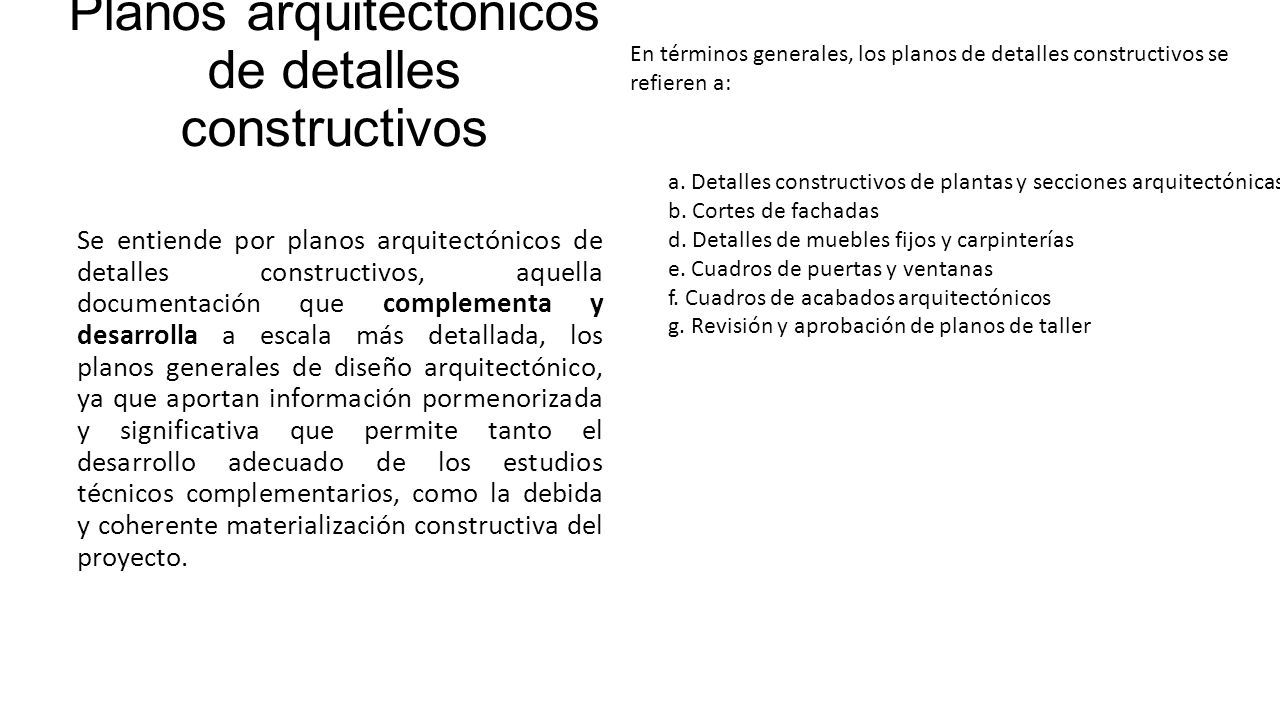

Planos arquitectónicos de detalles constructivos Se entiende por planos arquitectónicos de detalles constructivos, aquella documentación que complementa y desarrolla a escala más detallada, los planos generales de diseño arquitectónico, ya que aportan información pormenorizada y significativa que permite tanto el desarrollo adecuado de los estudios técnicos complementarios, como la debida y coherente materialización constructiva del proyecto. En términos generales, los planos de detalles constructivos se refieren a: a. Detalles constructivos de plantas y secciones arquitectónicas b. Cortes de fachadas d. Detalles de muebles fijos y carpinterías e. Cuadros de puertas y ventanas f. Cuadros de acabados arquitectónicos g. Revisión y aprobación de planos de taller
2

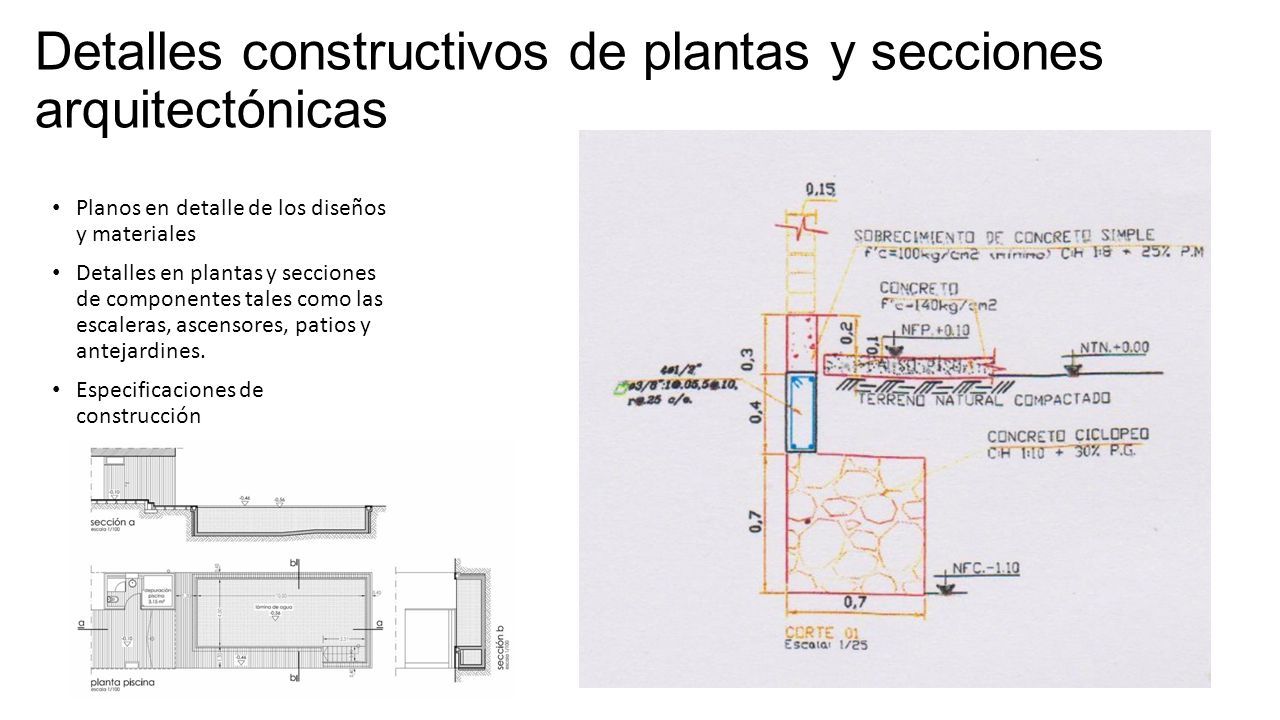

Detalles constructivos de plantas y secciones arquitectónicas Planos en detalle de los diseños y materiales Detalles en plantas y secciones de componentes tales como las escaleras, ascensores, patios y antejardines. Especificaciones de construcción
3

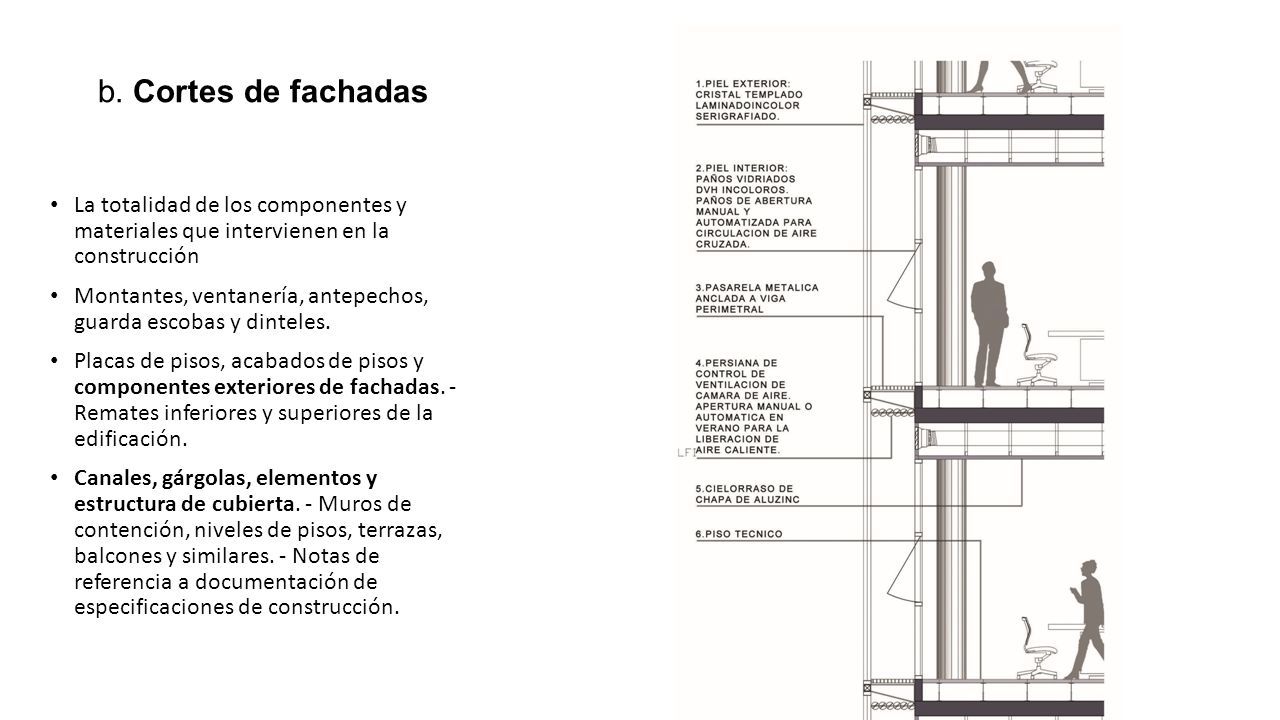

b. Cortes de fachadas La totalidad de los componentes y materiales que intervienen en la construcción Montantes, ventanería, antepechos, guarda escobas y dinteles. Placas de pisos, acabados de pisos y componentes exteriores de fachadas. - Remates inferiores y superiores de la edificación. Canales, gárgolas, elementos y estructura de cubierta. - Muros de contención, niveles de pisos, terrazas, balcones y similares. - Notas de referencia a documentación de especificaciones de construcción.
4

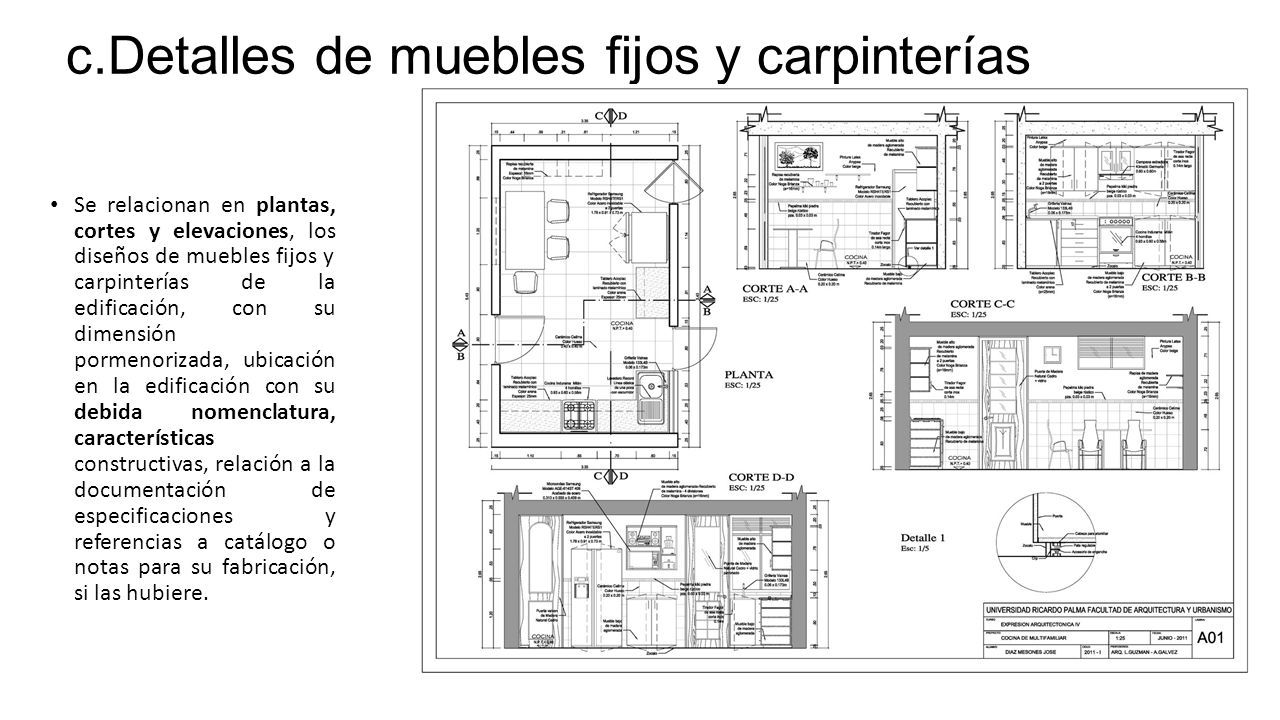

c.Detalles de muebles fijos y carpinterías Se relacionan en plantas, cortes y elevaciones, los diseños de muebles fijos y carpinterías de la edificación, con su dimensión pormenorizada, ubicación en la edificación con su debida nomenclatura, características constructivas, relación a la documentación de especificaciones y referencias a catálogo o notas para su fabricación, si las hubiere.
5

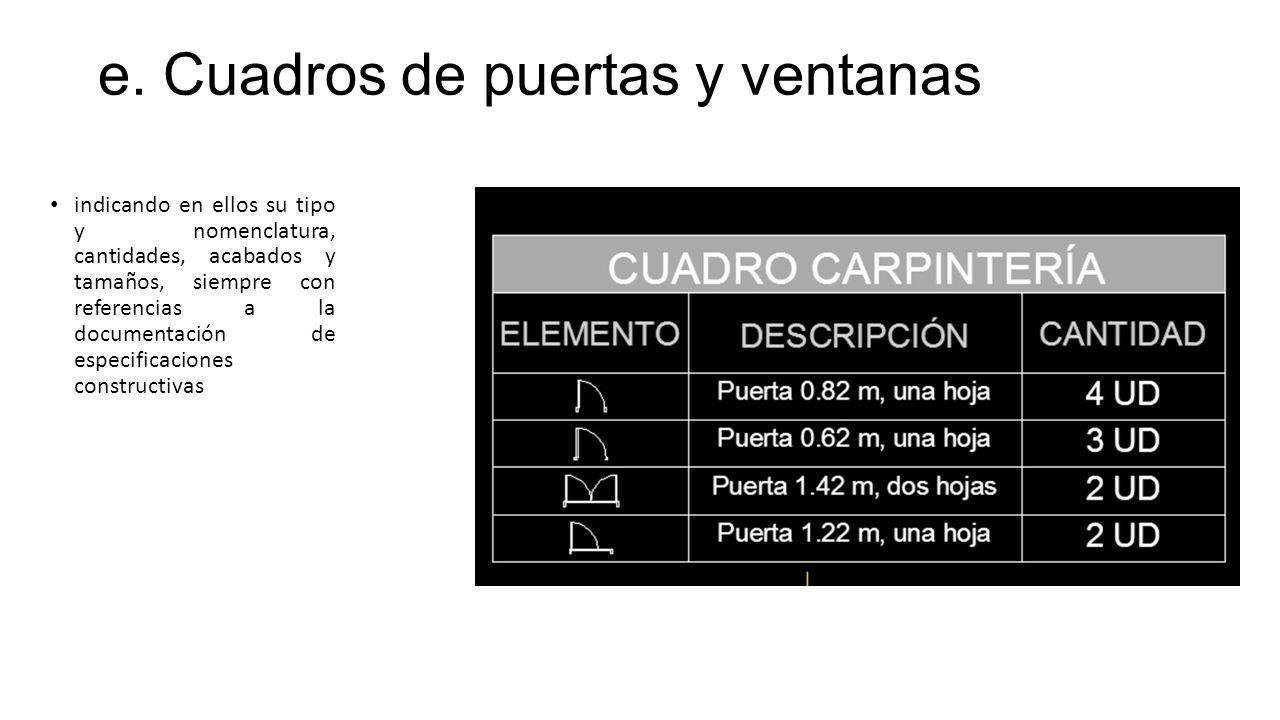

e. Cuadros de puertas y ventanas indicando en ellos su tipo y nomenclatura, cantidades, acabados y tamaños, siempre con referencias a la documentación de especificaciones constructivas
6

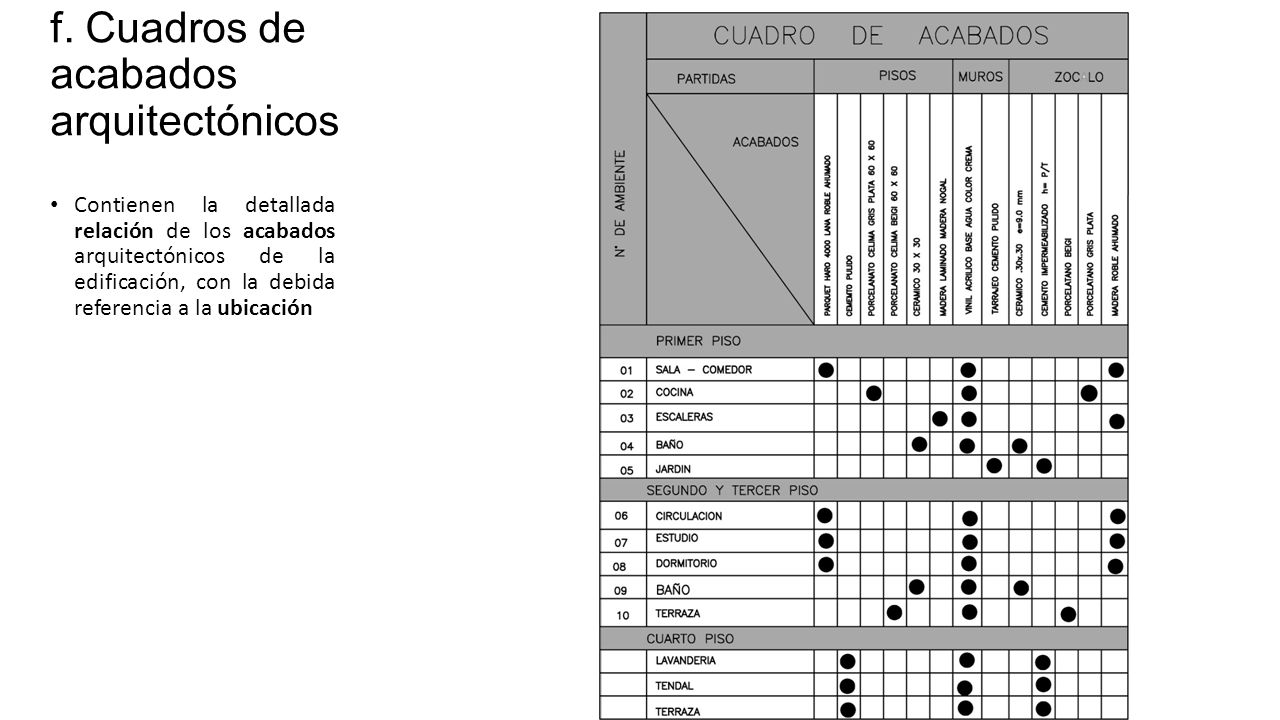

f. Cuadros de acabados arquitectónicos Contienen la detallada relación de los acabados arquitectónicos de la edificación, con la debida referencia a la ubicación
7

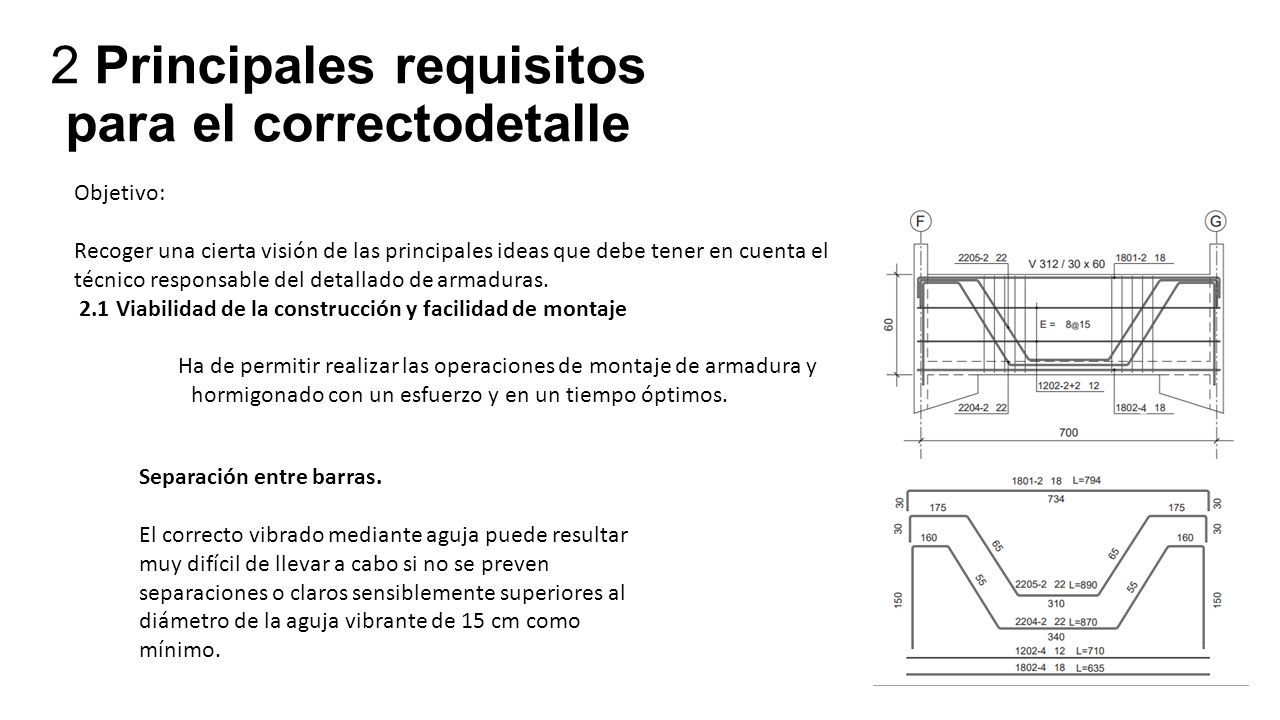

2 Principales requisitos para el correctodetalle Objetivo: Recoger una cierta visión de las principales ideas que debe tener en cuenta el técnico responsable del detallado de armaduras. 2.1 Viabilidad de la construcción y facilidad de montaje Ha de permitir realizar las operaciones de montaje de armadura y hormigonado con un esfuerzo y en un tiempo óptimos. Separación entre barras. El correcto vibrado mediante aguja puede resultar muy difícil de llevar a cabo si no se preven separaciones o claros sensiblemente superiores al diámetro de la aguja vibrante de 15 cm como mínimo.
8

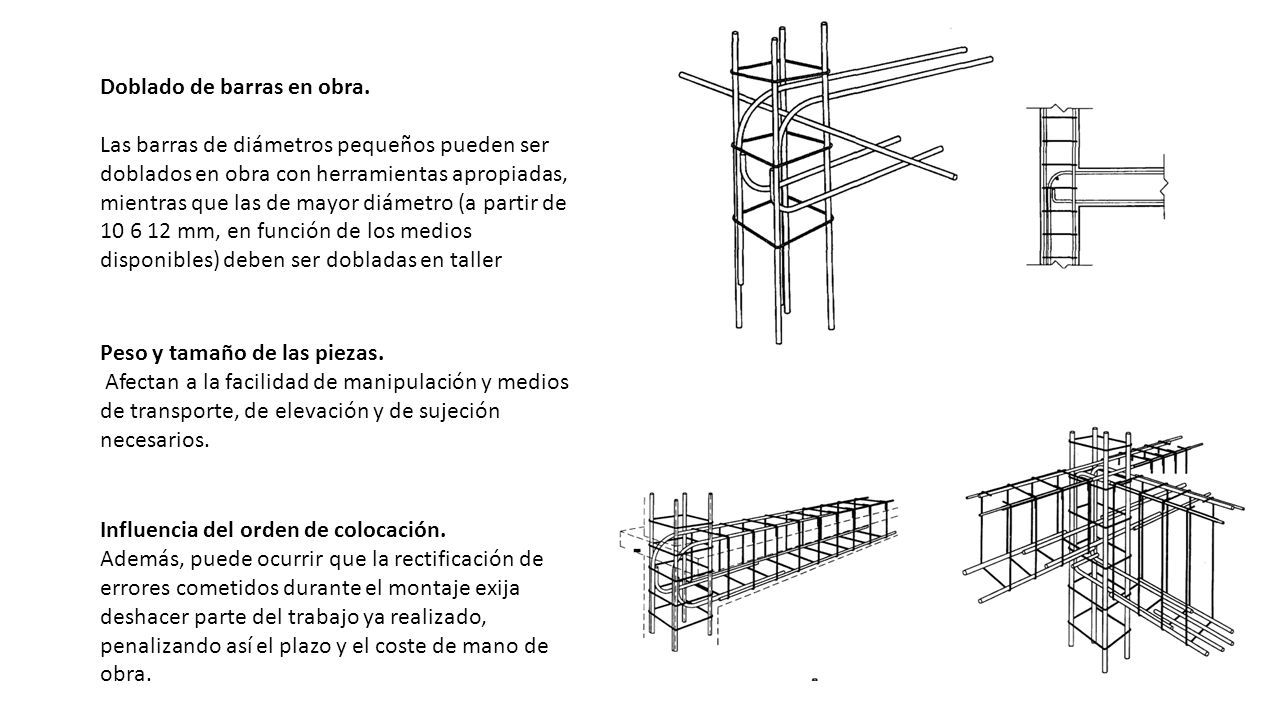

Doblado de barras en obra. Las barras de diámetros pequeños pueden ser doblados en obra con herramientas apropiadas, mientras que las de mayor diámetro (a partir de 10 6 12 mm, en función de los medios disponibles) deben ser dobladas en taller Peso y tamaño de las piezas. Afectan a la facilidad de manipulación y medios de transporte, de elevación y de sujeción necesarios. Influencia del orden de colocación. Además, puede ocurrir que la rectificación de errores cometidos durante el montaje exija deshacer parte del trabajo ya realizado, penalizando así el plazo y el coste de mano de obra.
9

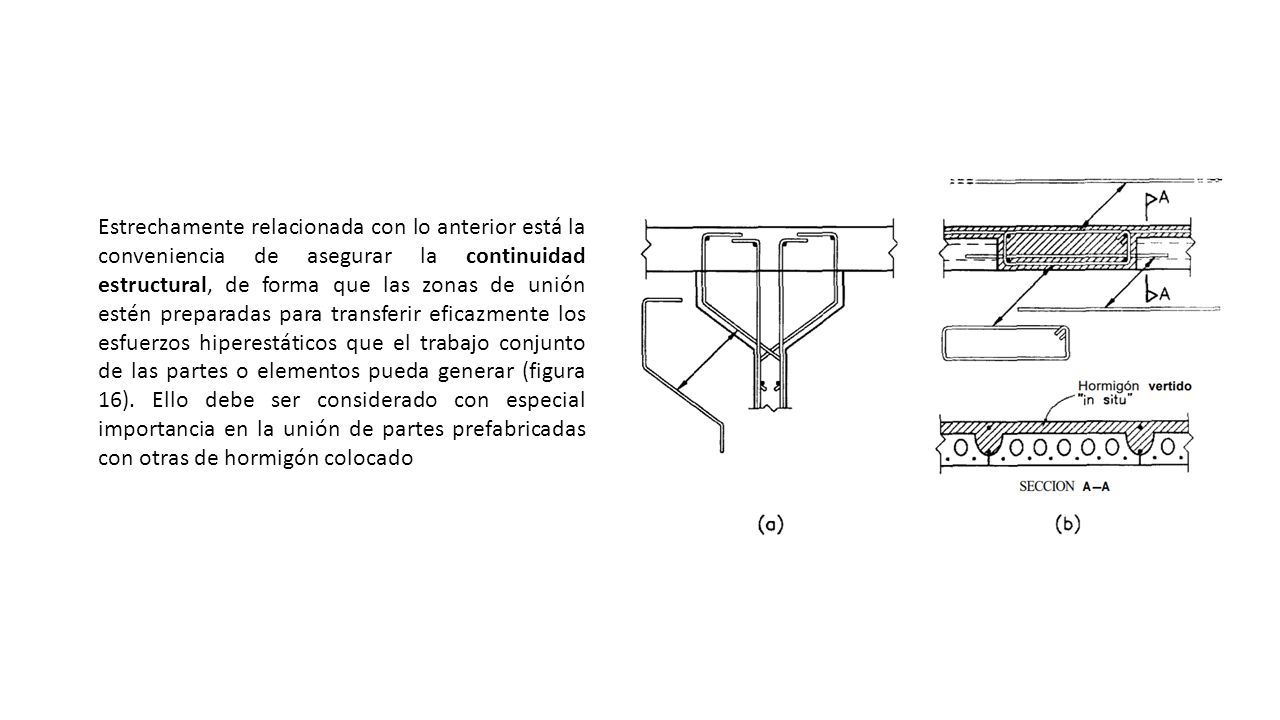

Estrechamente relacionada con lo anterior está la conveniencia de asegurar la continuidad estructural, de forma que las zonas de unión estén preparadas para transferir eficazmente los esfuerzos hiperestáticos que el trabajo conjunto de las partes o elementos pueda generar (figura 16). Ello debe ser considerado con especial importancia en la unión de partes prefabricadas con otras de hormigón colocado
10

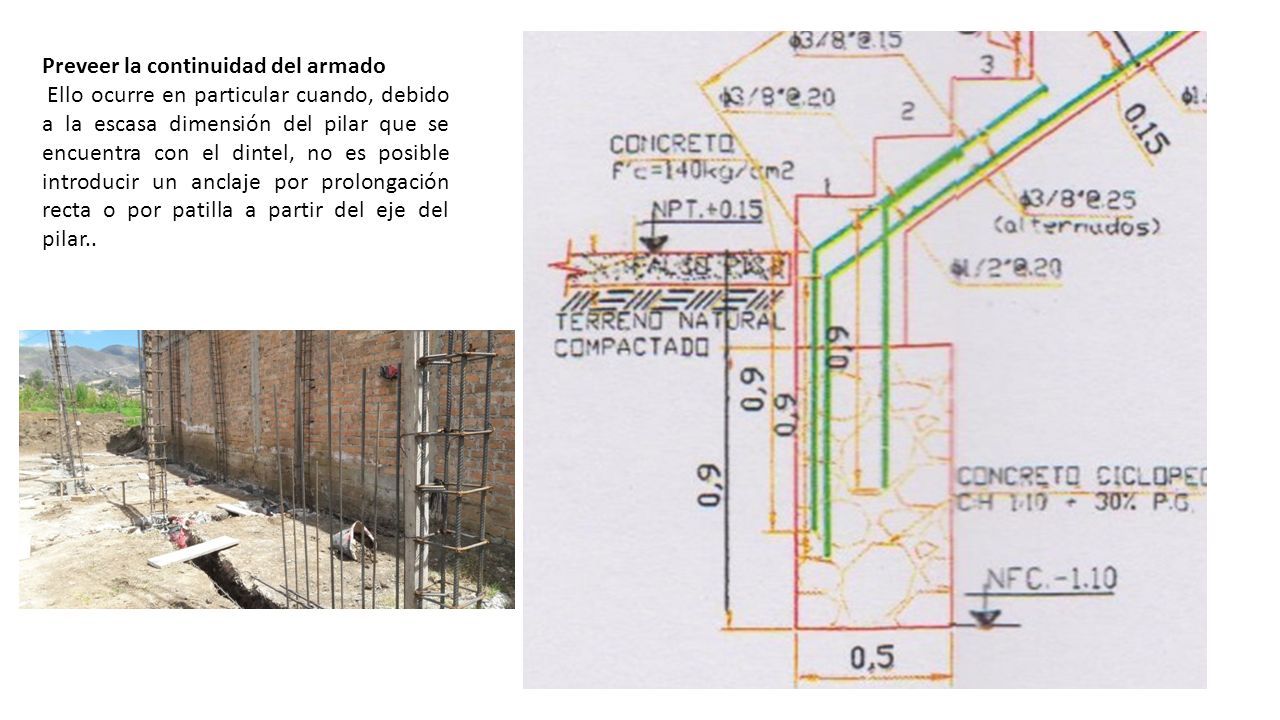

Preveer la continuidad del armado Ello ocurre en particular cuando, debido a la escasa dimensión del pilar que se encuentra con el dintel, no es posible introducir un anclaje por prolongación recta o por patilla a partir del eje del pilar..
