CIRANA III CIRCUITOS RESONANTES RLC CON APROXIMACION EN BANDA ESTRECHA SEMANA 4.

Presentación del tema: "CIRANA III CIRCUITOS RESONANTES RLC CON APROXIMACION EN BANDA ESTRECHA SEMANA 4."— Transcripción de la presentación:

1 CIRANA III CIRCUITOS RESONANTES RLC CON APROXIMACION EN BANDA ESTRECHA SEMANA 4

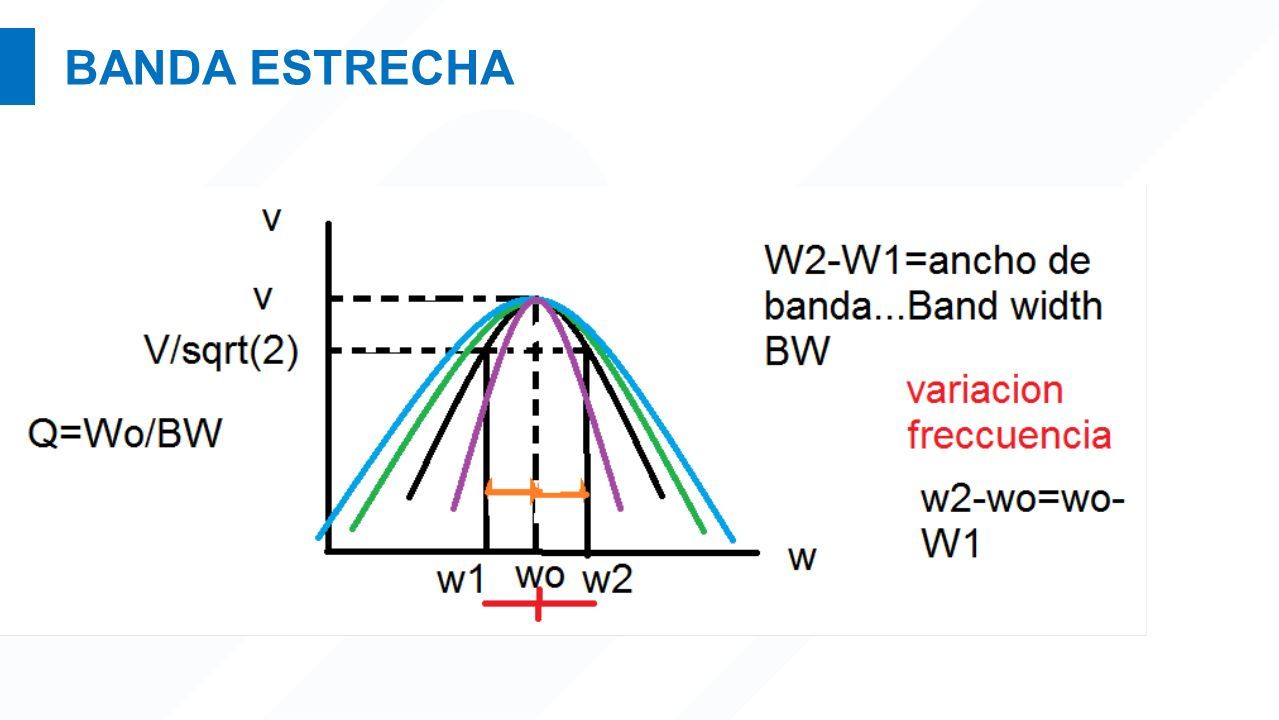

2 BANDA ESTRECHA

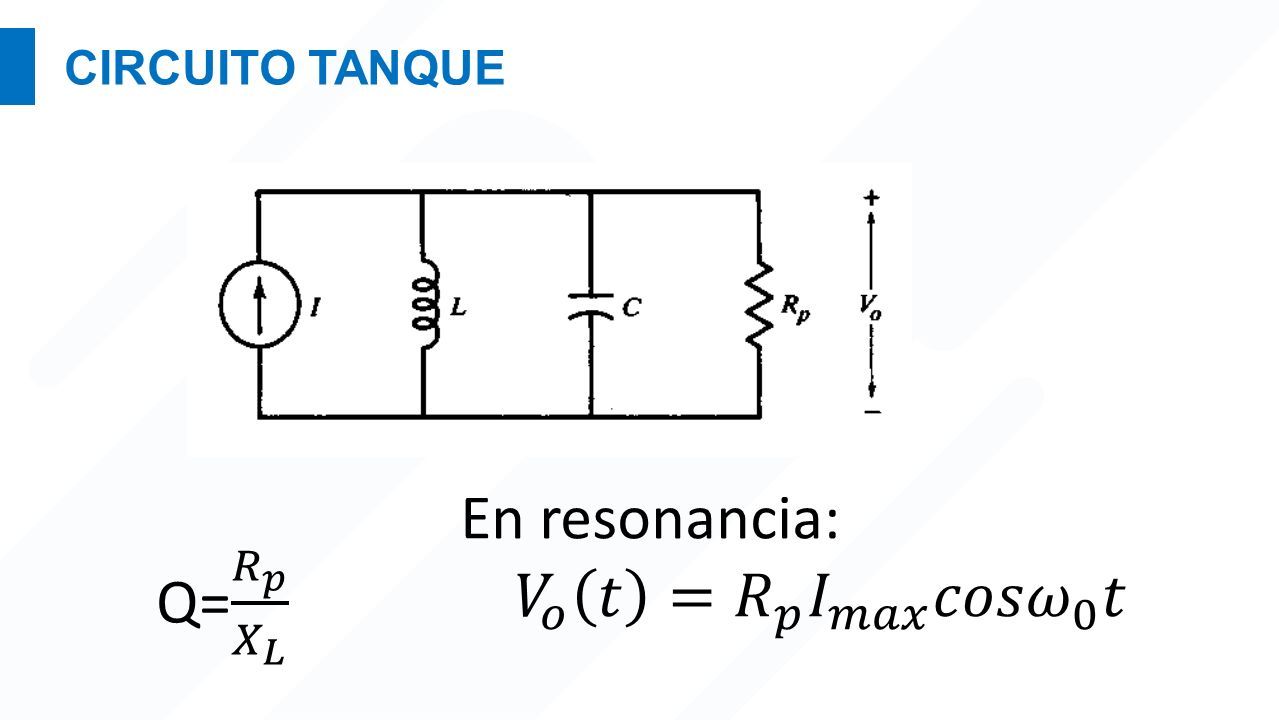

3 CIRCUITO TANQUE

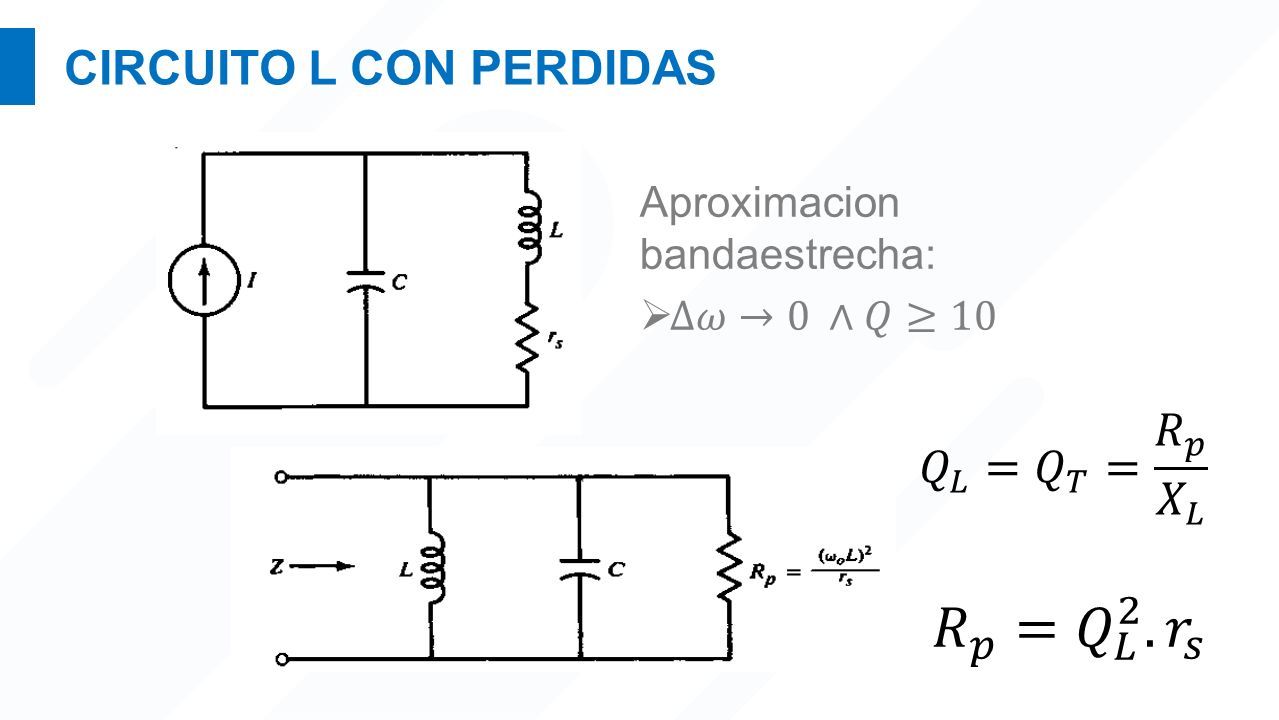

4 CIRCUITO L CON PERDIDAS

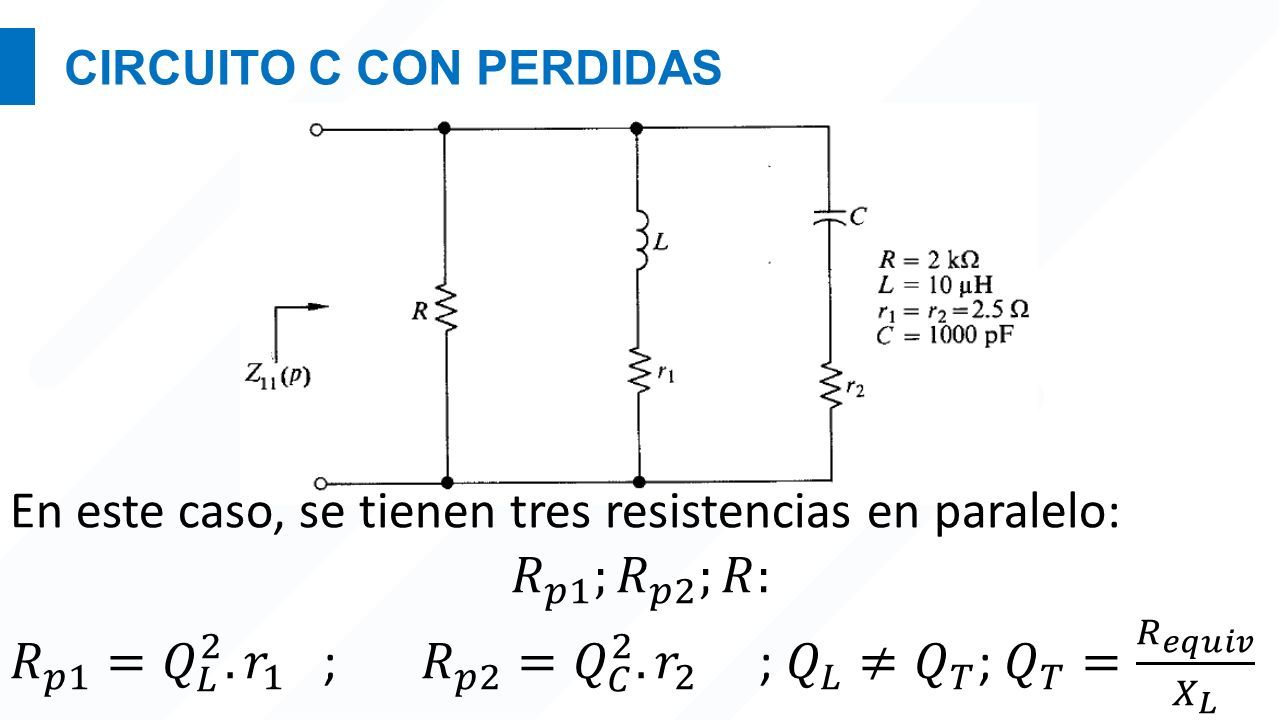

5 CIRCUITO C CON PERDIDAS

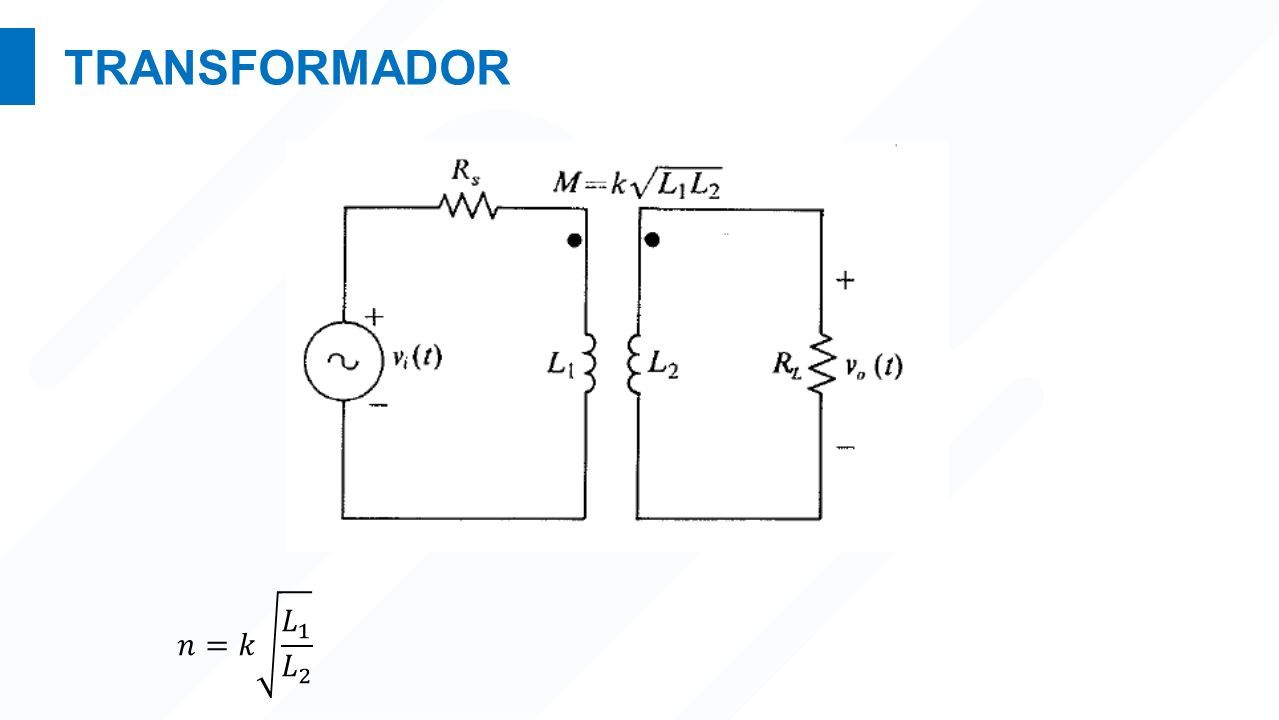

6 TRANSFORMADOR

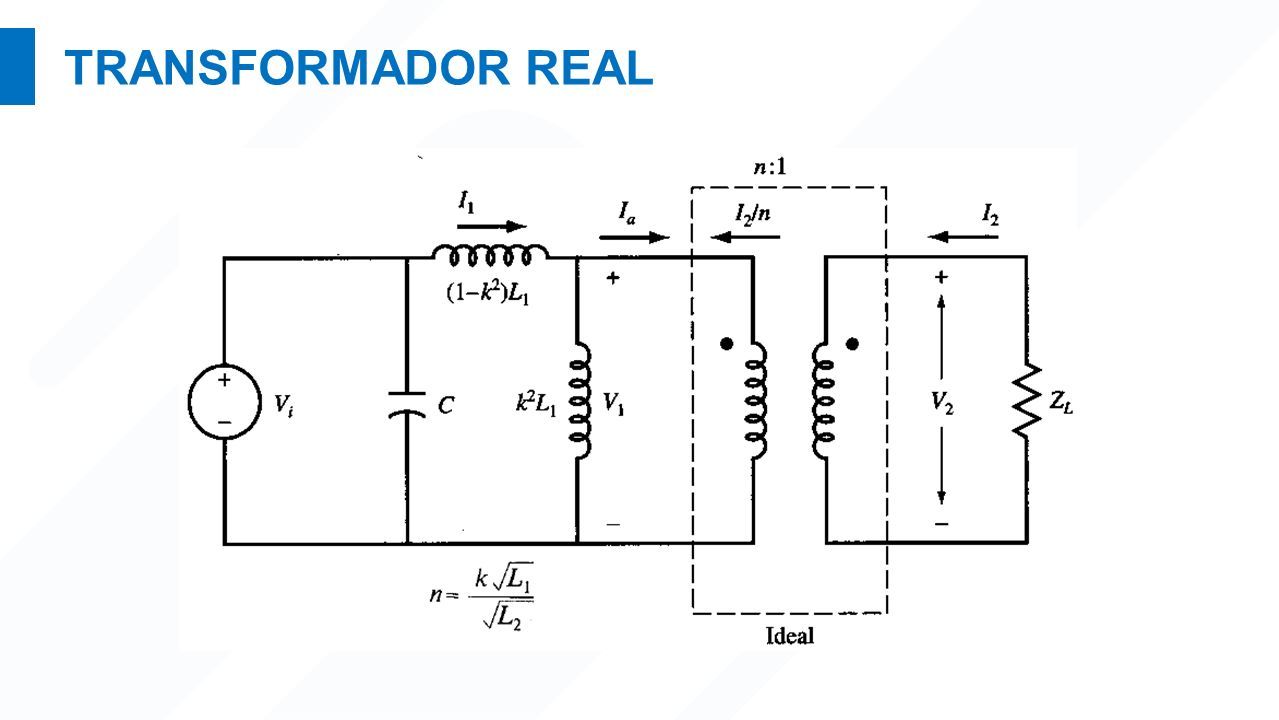

7 TRANSFORMADOR REAL

8

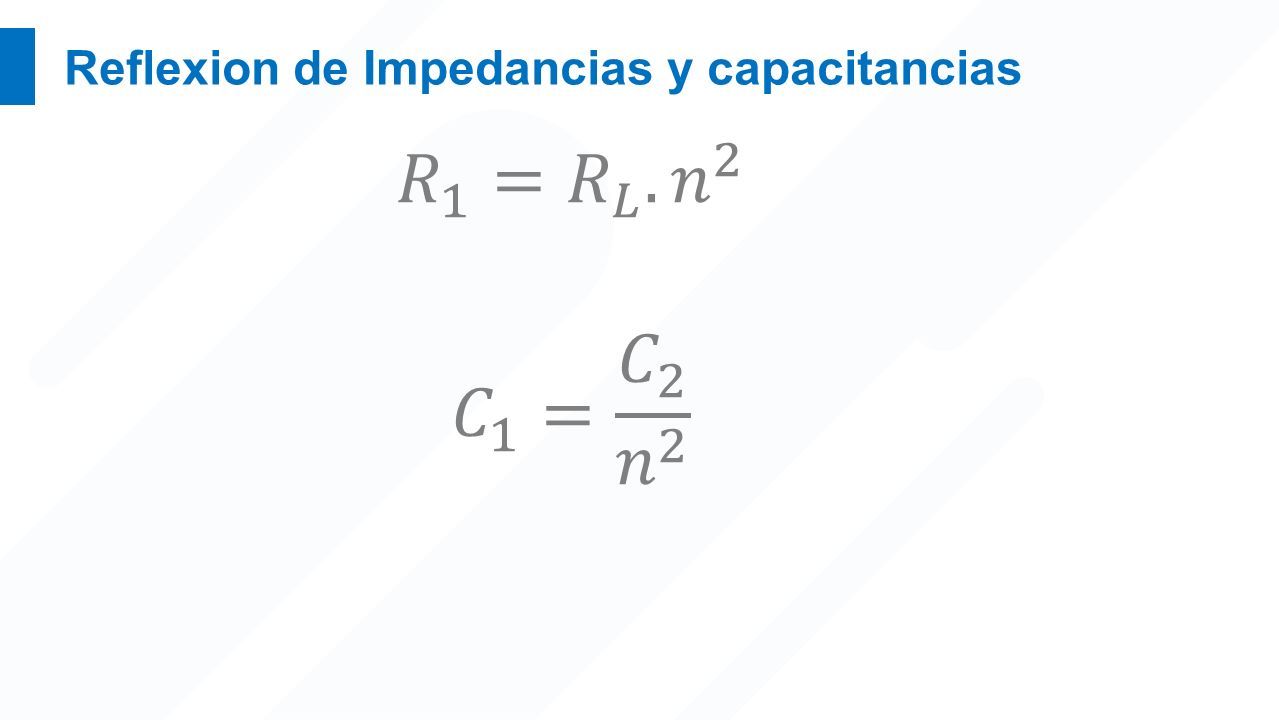

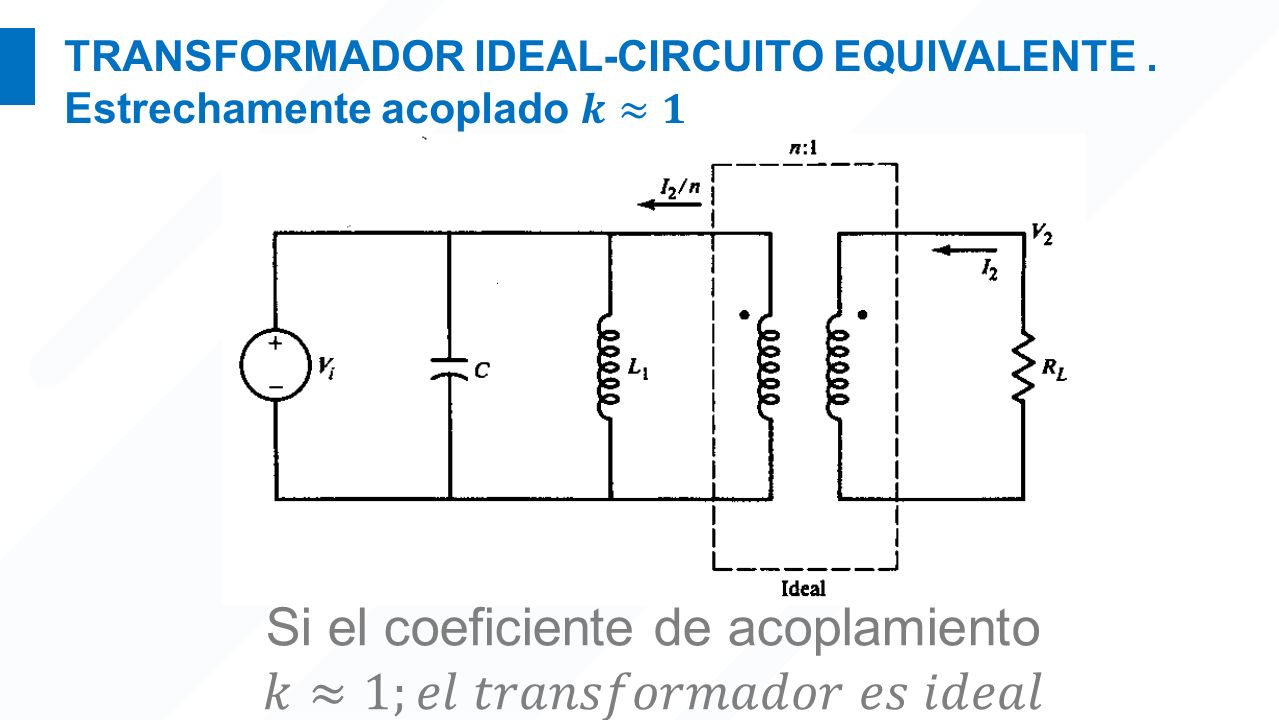

9 Reflexion de Impedancias y capacitancias

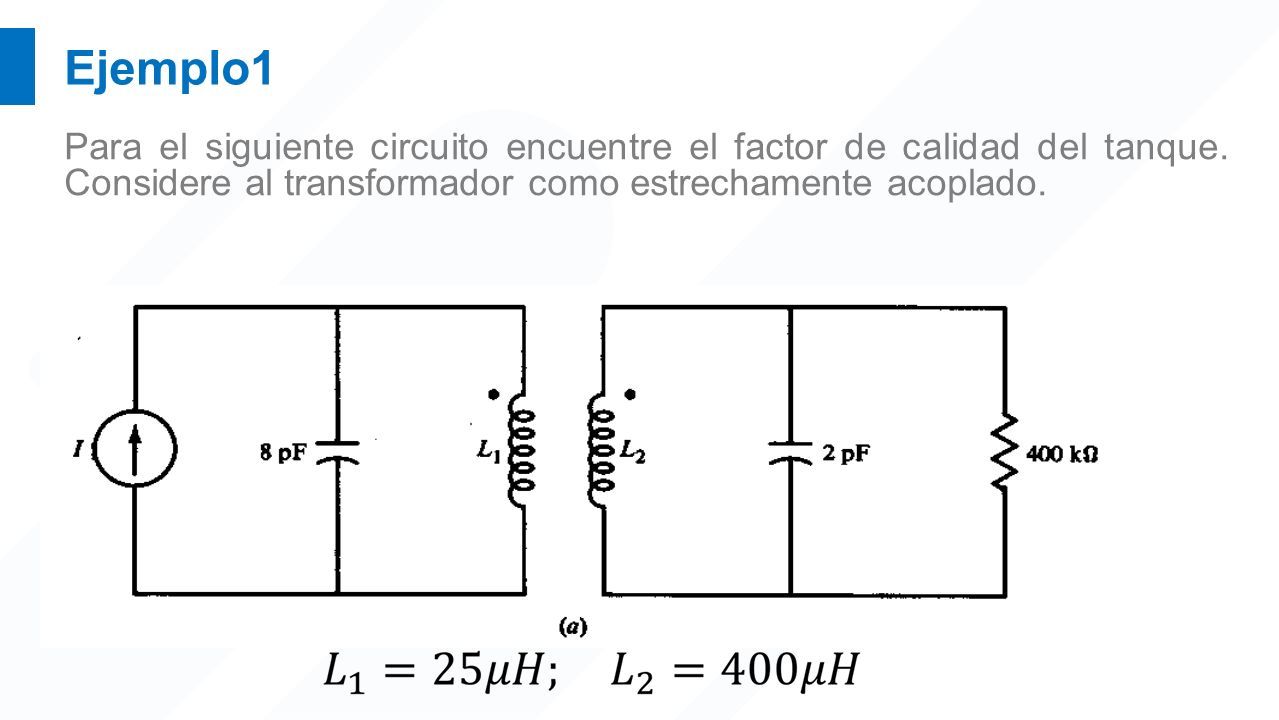

10 Ejemplo1 Para el siguiente circuito encuentre el factor de calidad del tanque. Considere al transformador como estrechamente acoplado.

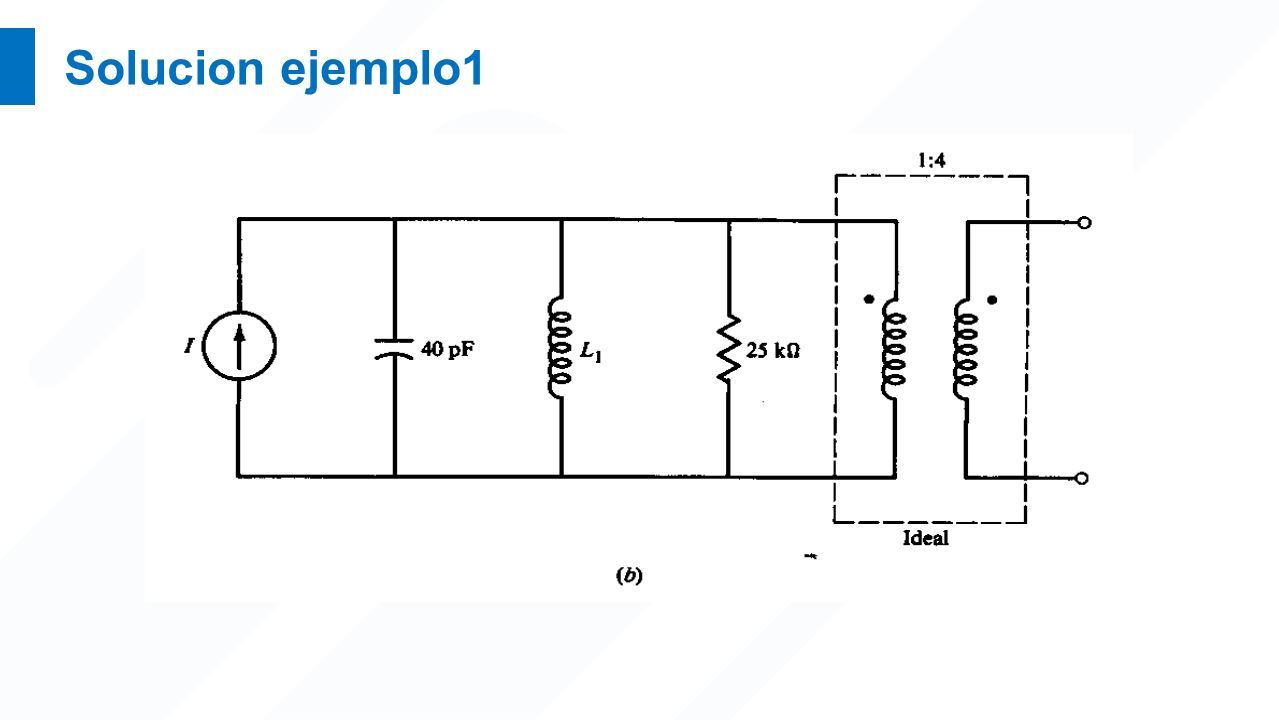

11 Solucion ejemplo1

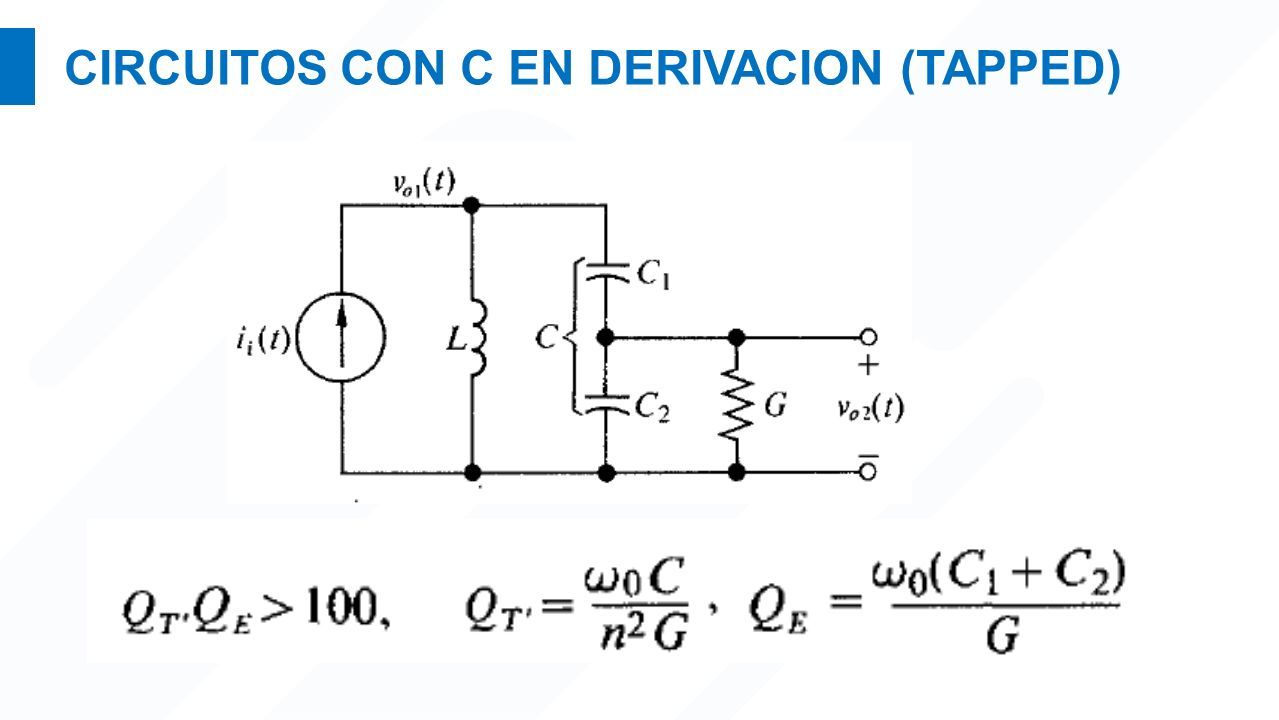

12 CIRCUITOS CON C EN DERIVACION (TAPPED)

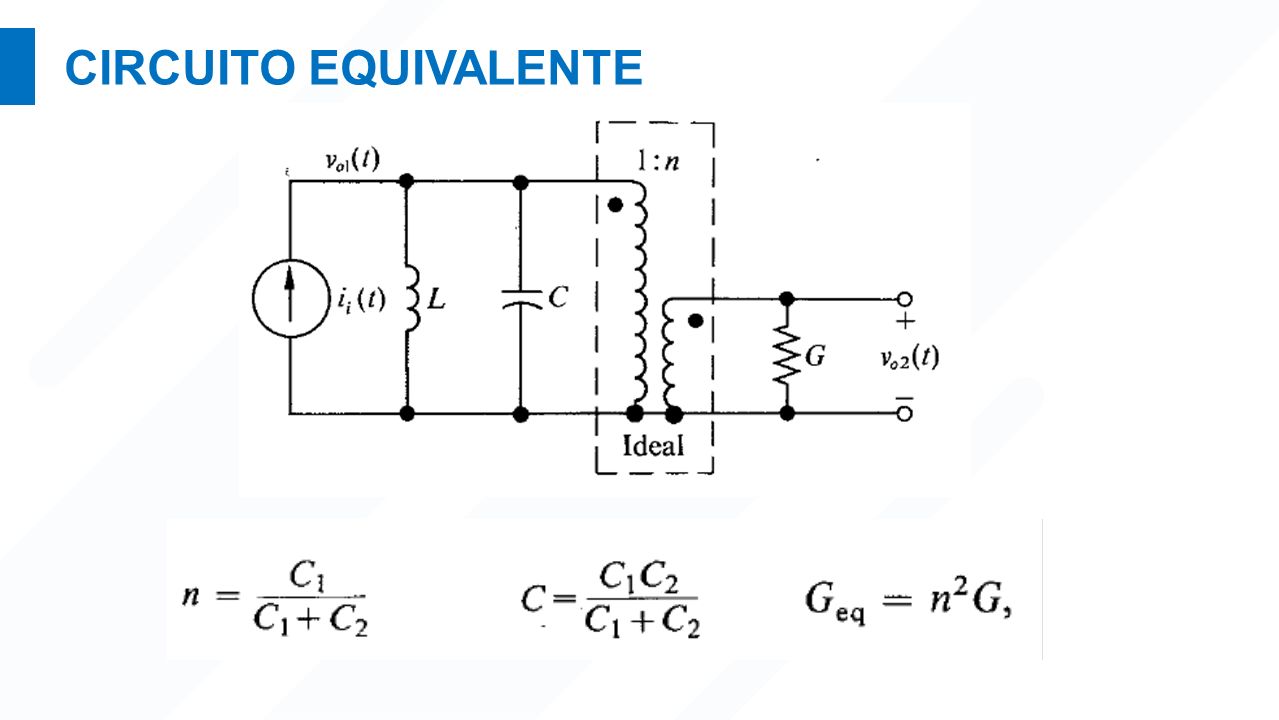

13 CIRCUITO EQUIVALENTE

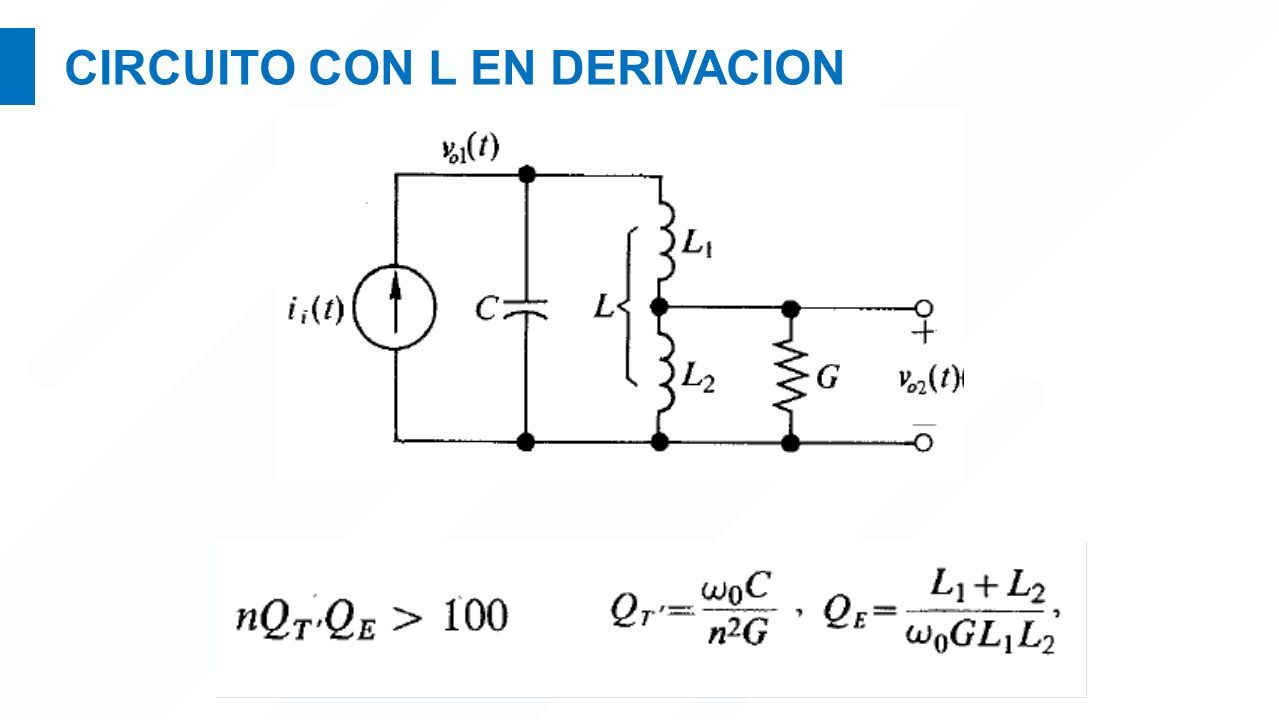

14 CIRCUITO CON L EN DERIVACION

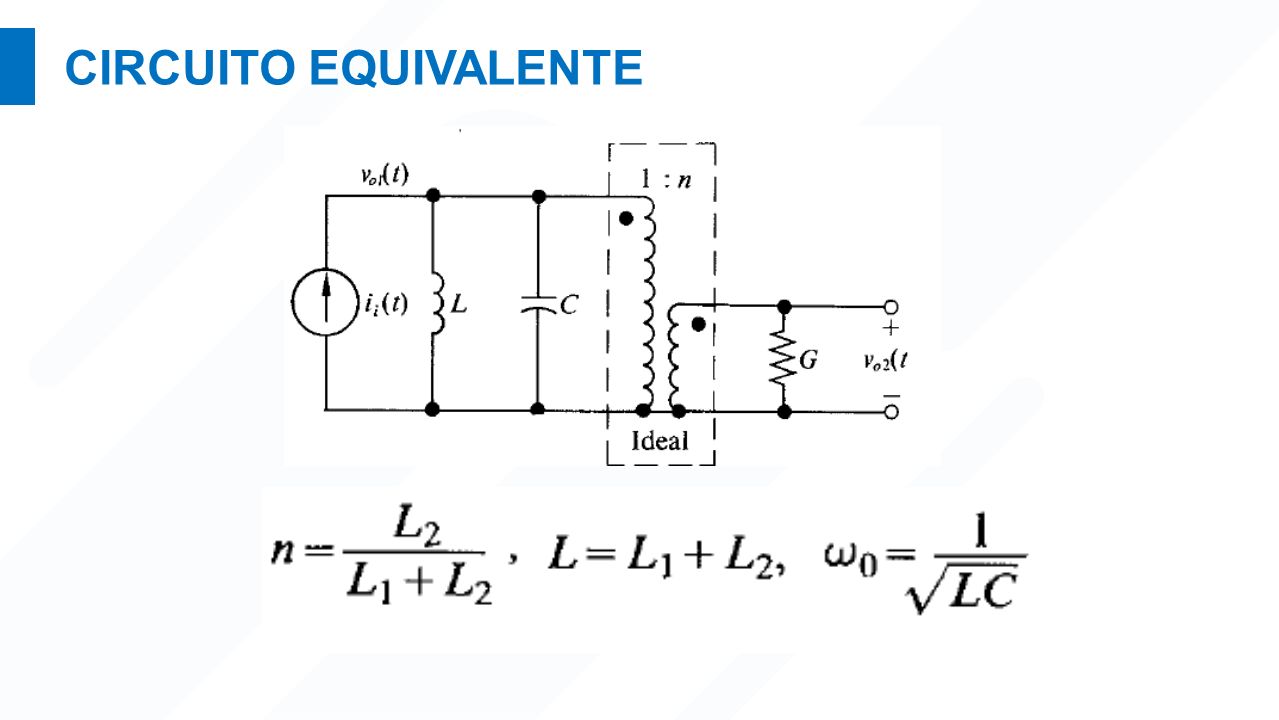

15 CIRCUITO EQUIVALENTE

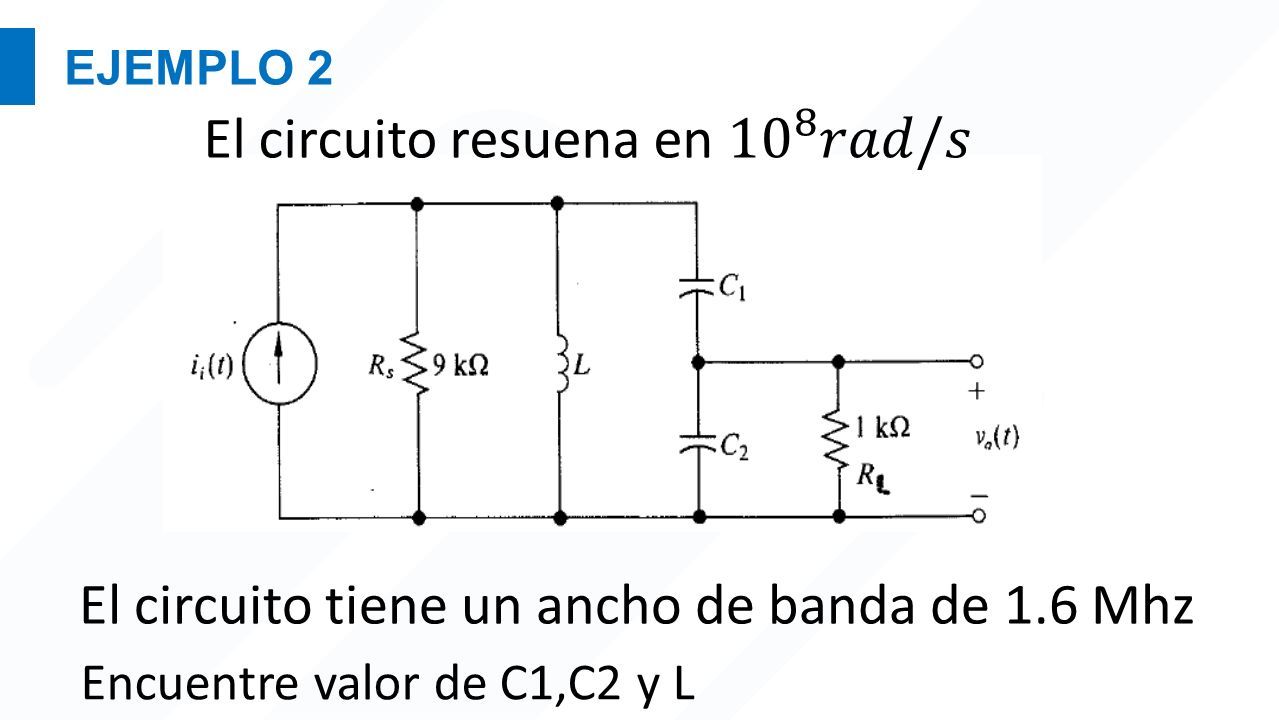

16 EJEMPLO 2 El circuito tiene un ancho de banda de 1.6 Mhz Encuentre valor de C1,C2 y L

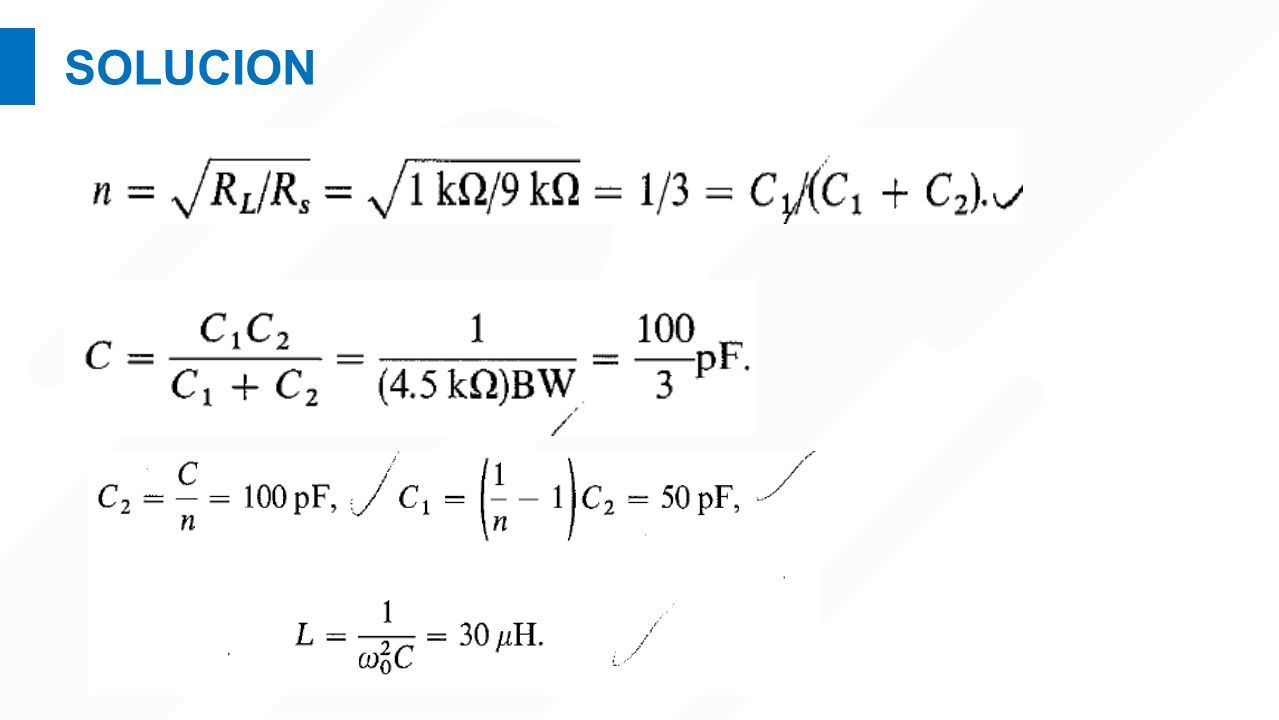

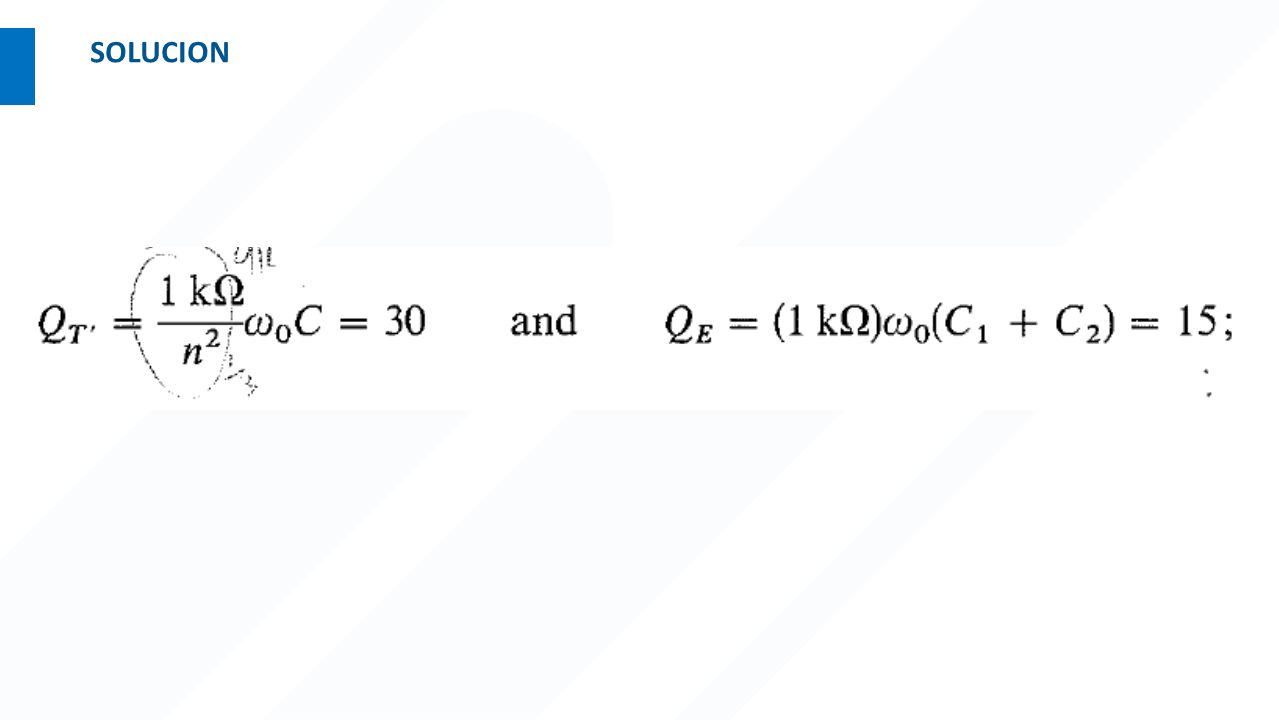

17 SOLUCION
