TRABAJO EN ALTURA INSPECCION DE ANDAMIOS.

Presentación del tema: "TRABAJO EN ALTURA INSPECCION DE ANDAMIOS."— Transcripción de la presentación:

1 TRABAJO EN ALTURA INSPECCION DE ANDAMIOS

2 INSPECCION DE ANDAMIOS

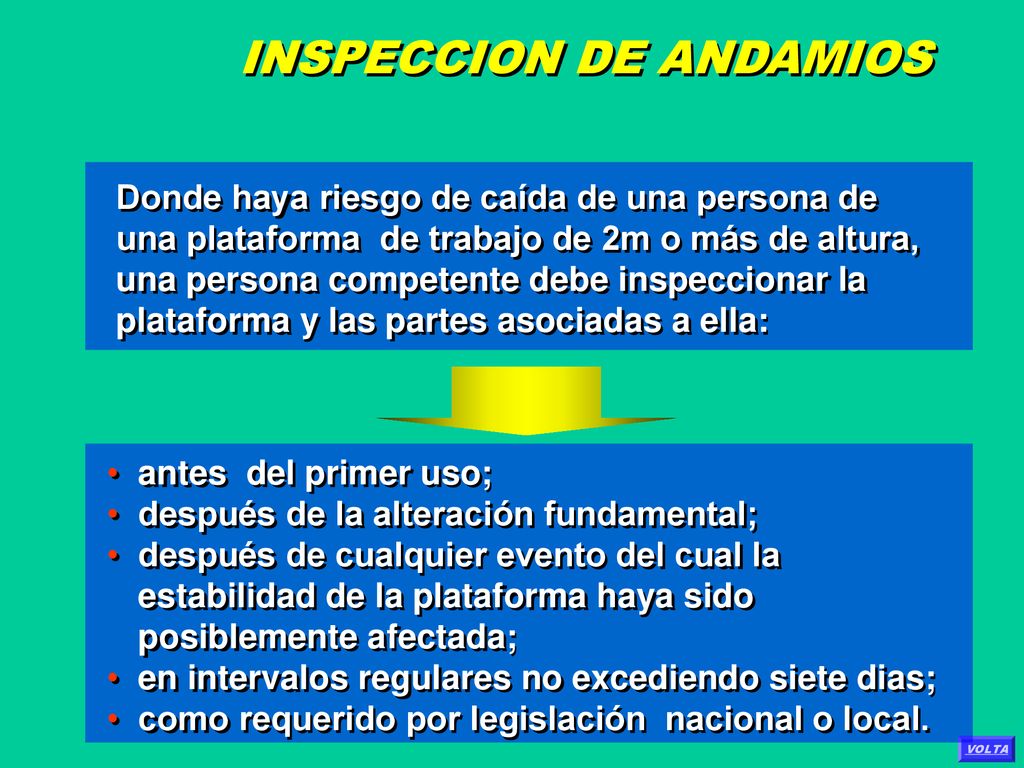

Donde haya riesgo de caída de una persona de una plataforma de trabajo de 2m o más de altura, una persona competente debe inspeccionar la plataforma y las partes asociadas a ella: antes del primer uso; después de la alteración fundamental; después de cualquier evento del cual la estabilidad de la plataforma haya sido posiblemente afectada; en intervalos regulares no excediendo siete dias; como requerido por legislación nacional o local.

3 INSPECCION DE ANDAMIOS

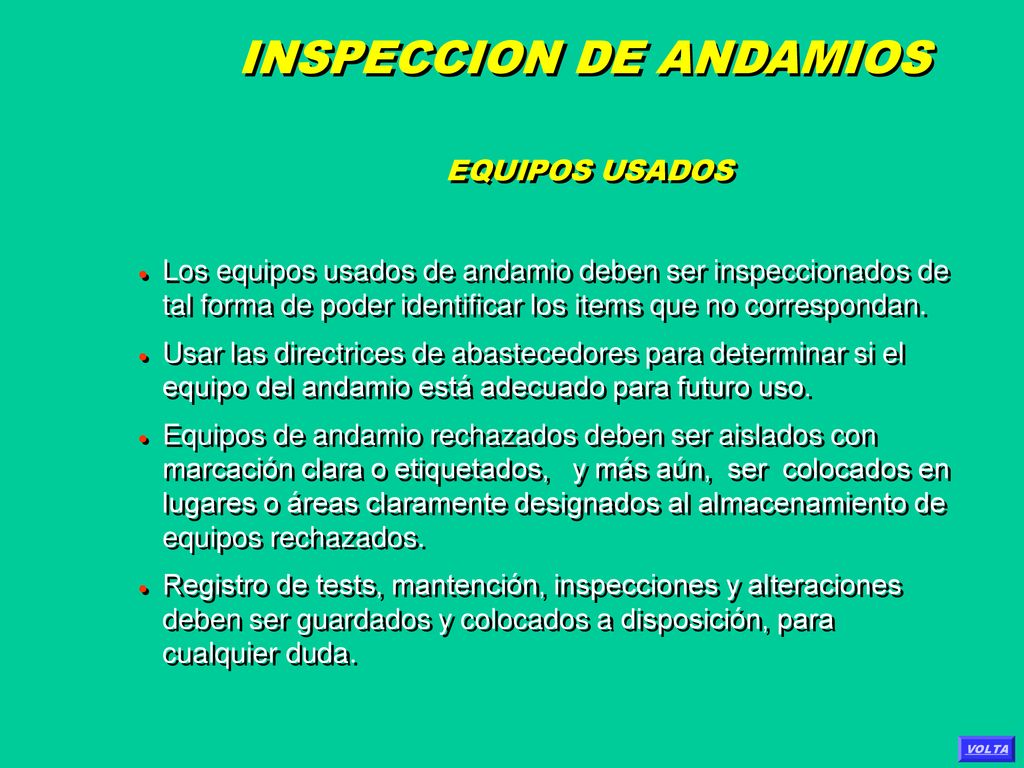

EQUIPOS USADOS Los equipos usados de andamio deben ser inspeccionados de tal forma de poder identificar los items que no correspondan. Usar las directrices de abastecedores para determinar si el equipo del andamio está adecuado para futuro uso. Equipos de andamio rechazados deben ser aislados con marcación clara o etiquetados, y más aún, ser colocados en lugares o áreas claramente designados al almacenamiento de equipos rechazados. Registro de tests, mantención, inspecciones y alteraciones deben ser guardados y colocados a disposición, para cualquier duda.

4 INSPECCION DE ANDAMIOS

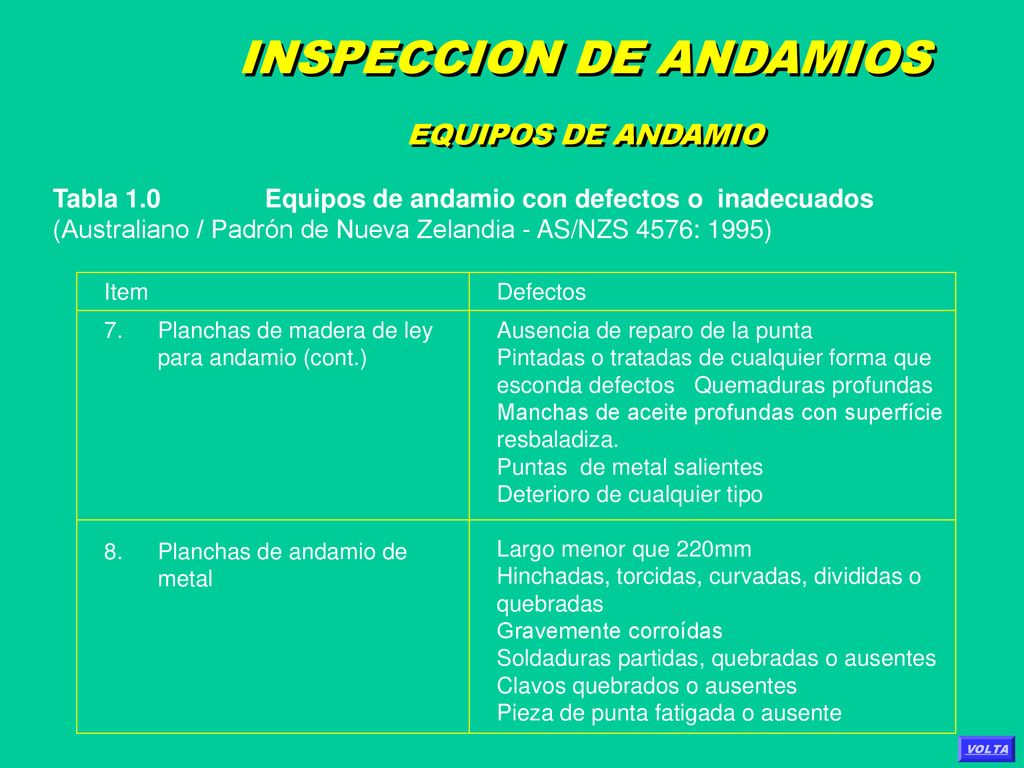

EQUIPOS DE ANDAMIO Tabla 1.0 Equipos de andamio con defectos o inadecuados (Australiano / Padrón de Nueva Zelandia - AS/NZS 4576: 1995) Item 7. Planchas de madera de ley para andamio (cont.) Defectos Ausencia de reparo de la punta Pintadas o tratadas de cualquier forma que esconda defectos Quemaduras profundas Manchas de aceite profundas con superfície resbaladiza. Puntas de metal salientes Deterioro de cualquier tipo Largo menor que 220mm Hinchadas, torcidas, curvadas, divididas o quebradas Gravemente corroídas Soldaduras partidas, quebradas o ausentes Clavos quebrados o ausentes Pieza de punta fatigada o ausente 8. Planchas de andamio de metal

5 INSPECCION DE ANDAMIOS

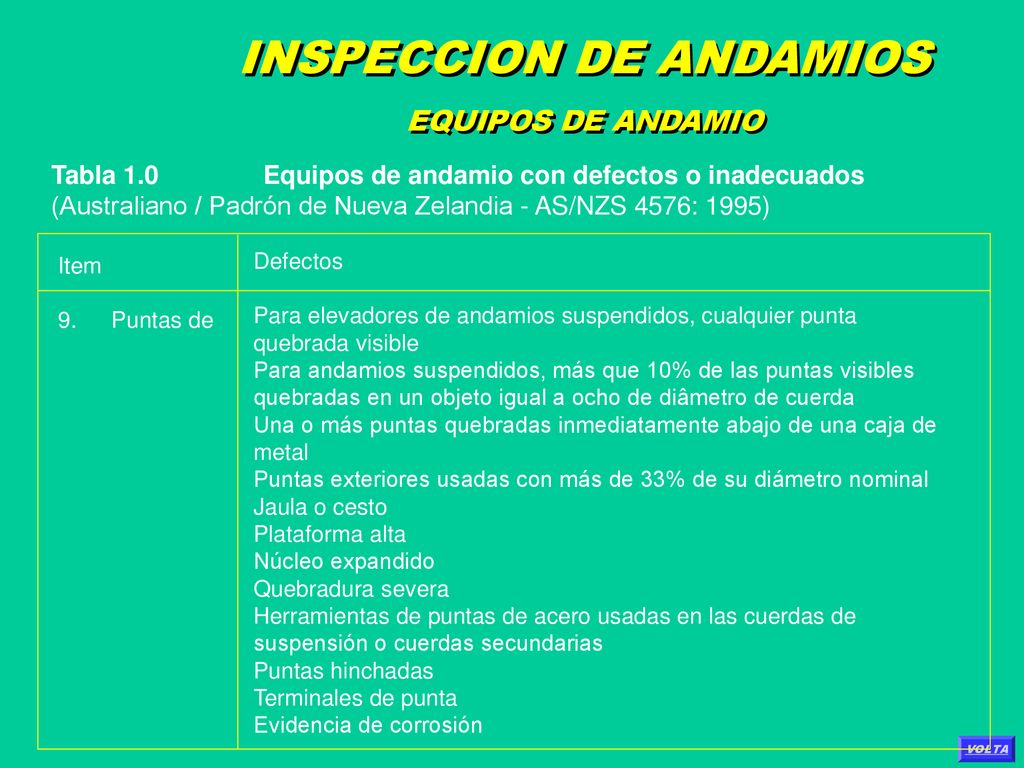

EQUIPOS DE ANDAMIO Tabla 1.0 Equipos de andamio con defectos o inadecuados (Australiano / Padrón de Nueva Zelandia - AS/NZS 4576: 1995) Item 9. Puntas de Defectos Para elevadores de andamios suspendidos, cualquier punta quebrada visible Para andamios suspendidos, más que 10% de las puntas visibles quebradas en un objeto igual a ocho de diâmetro de cuerda Una o más puntas quebradas inmediatamente abajo de una caja de metal Puntas exteriores usadas con más de 33% de su diámetro nominal Jaula o cesto Plataforma alta Núcleo expandido Quebradura severa Herramientas de puntas de acero usadas en las cuerdas de suspensión o cuerdas secundarias Puntas hinchadas Terminales de punta Evidencia de corrosión

6 INSPECCION DE ANDAMIOS

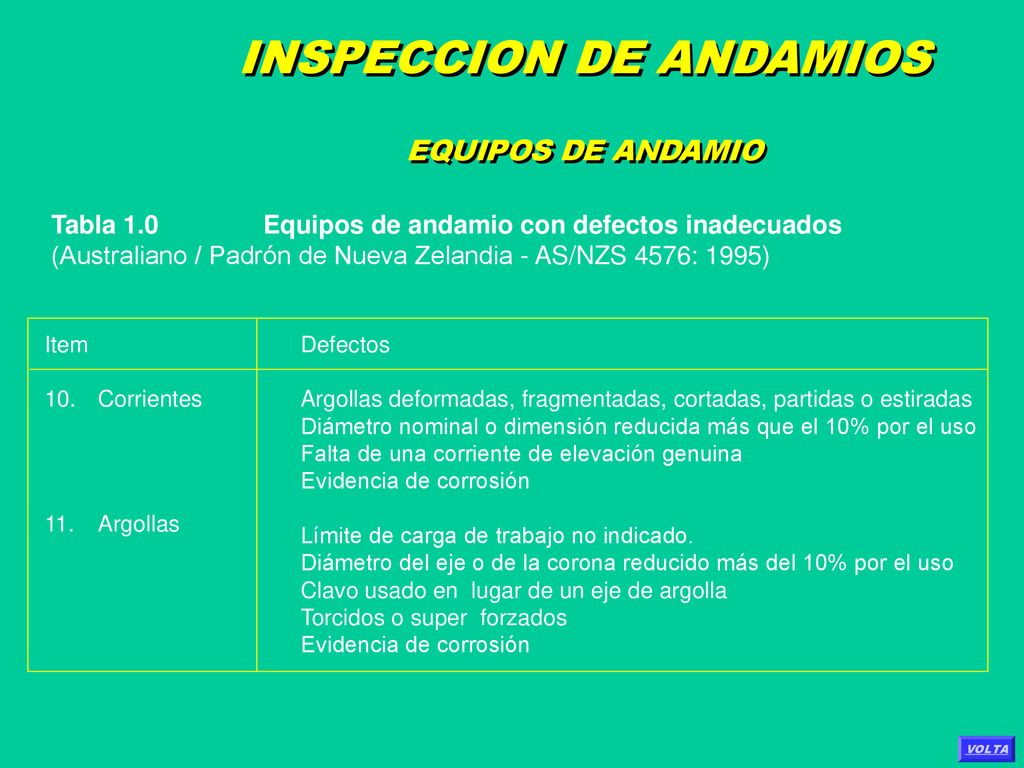

EQUIPOS DE ANDAMIO Tabla 1.0 Equipos de andamio con defectos inadecuados (Australiano / Padrón de Nueva Zelandia - AS/NZS 4576: 1995) Item 10. Corrientes Defectos Argollas deformadas, fragmentadas, cortadas, partidas o estiradas Diámetro nominal o dimensión reducida más que el 10% por el uso Falta de una corriente de elevación genuina Evidencia de corrosión Límite de carga de trabajo no indicado. Diámetro del eje o de la corona reducido más del 10% por el uso Clavo usado en lugar de un eje de argolla Torcidos o super forzados 11. Argollas

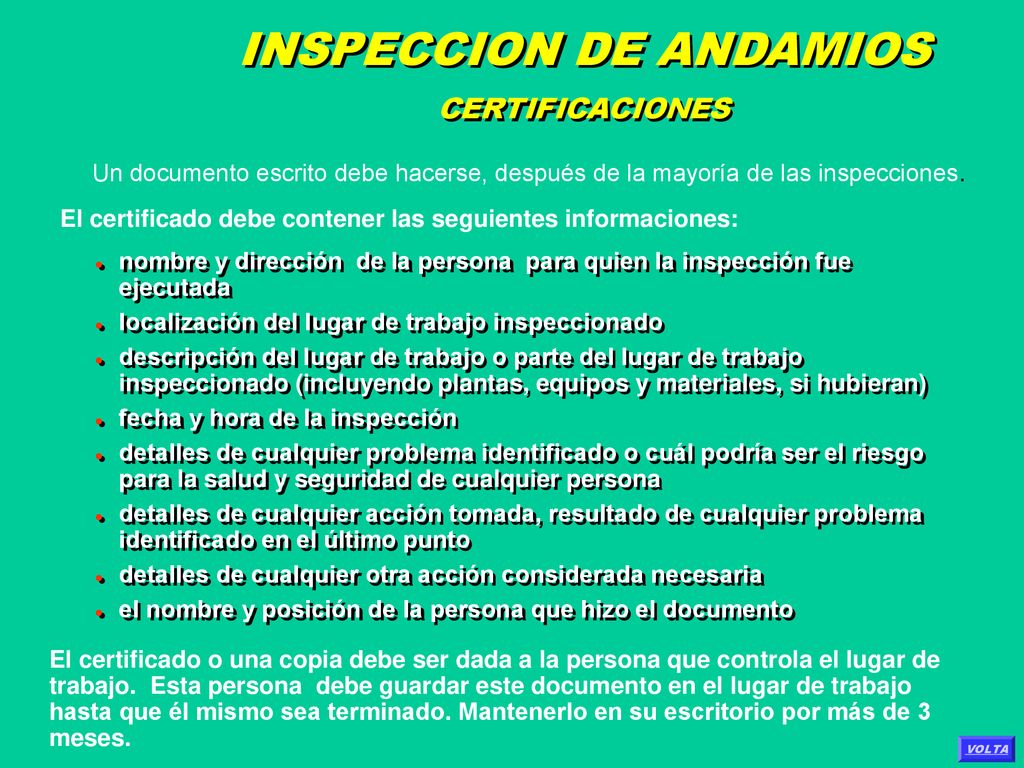

7 INSPECCION DE ANDAMIOS
CERTIFICACIONES Un documento escrito debe hacerse, después de la mayoría de las inspecciones. El certificado debe contener las seguientes informaciones: nombre y dirección de la persona para quien la inspección fue ejecutada localización del lugar de trabajo inspeccionado descripción del lugar de trabajo o parte del lugar de trabajo inspeccionado (incluyendo plantas, equipos y materiales, si hubieran) fecha y hora de la inspección detalles de cualquier problema identificado o cuál podría ser el riesgo para la salud y seguridad de cualquier persona detalles de cualquier acción tomada, resultado de cualquier problema identificado en el último punto detalles de cualquier otra acción considerada necesaria el nombre y posición de la persona que hizo el documento El certificado o una copia debe ser dada a la persona que controla el lugar de trabajo. Esta persona debe guardar este documento en el lugar de trabajo hasta que él mismo sea terminado. Mantenerlo en su escritorio por más de 3 meses.

8 INSPECCION DE ANDAMIOS

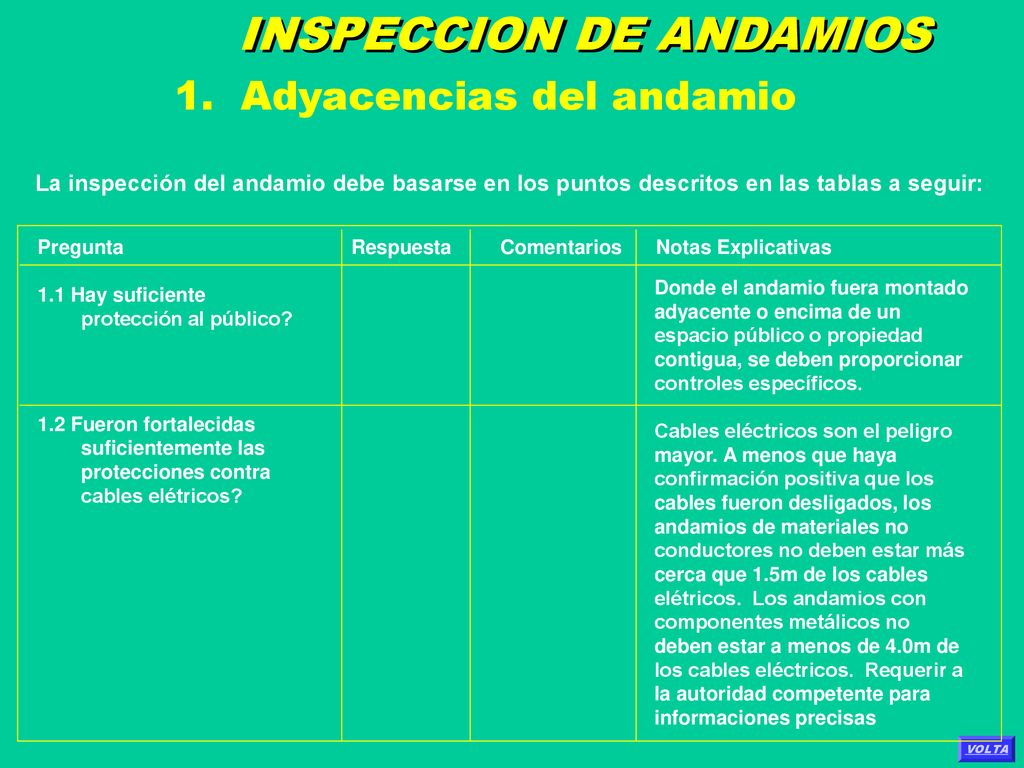

1. Adyacencias del andamio La inspección del andamio debe basarse en los puntos descritos en las tablas a seguir: Pregunta Respuesta Comentarios Notas Explicativas Donde el andamio fuera montado adyacente o encima de un espacio público o propiedad contigua, se deben proporcionar controles específicos. Cables eléctricos son el peligro mayor. A menos que haya confirmación positiva que los cables fueron desligados, los andamios de materiales no conductores no deben estar más cerca que 1.5m de los cables elétricos. Los andamios con componentes metálicos no deben estar a menos de 4.0m de los cables eléctricos. Requerir a la autoridad competente para informaciones precisas 1.1 Hay suficiente protección al público? 1.2 Fueron fortalecidas suficientemente las protecciones contra cables elétricos?

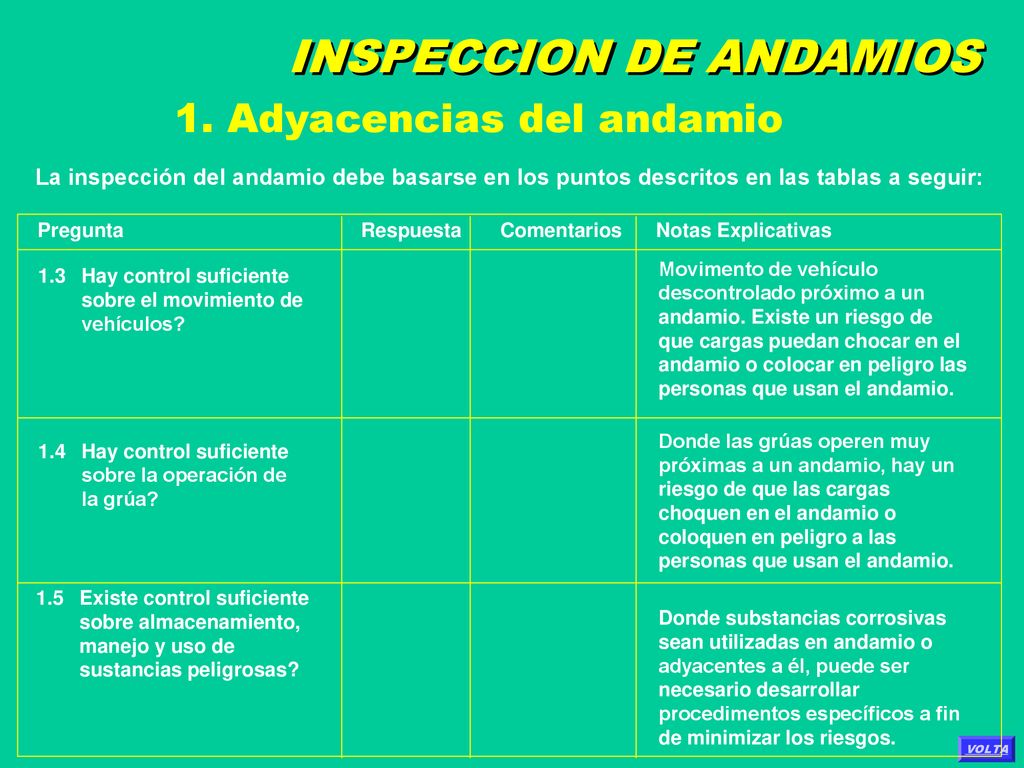

9 INSPECCION DE ANDAMIOS
1. Adyacencias del andamio La inspección del andamio debe basarse en los puntos descritos en las tablas a seguir: Pregunta Respuesta Comentarios Notas Explicativas Movimento de vehículo descontrolado próximo a un andamio. Existe un riesgo de que cargas puedan chocar en el andamio o colocar en peligro las personas que usan el andamio. Donde las grúas operen muy próximas a un andamio, hay un riesgo de que las cargas choquen en el andamio o coloquen en peligro a las personas que usan el andamio. Donde substancias corrosivas sean utilizadas en andamio o adyacentes a él, puede ser necesario desarrollar procedimentos específicos a fin de minimizar los riesgos. 1.3 Hay control suficiente sobre el movimiento de vehículos? 1.4 Hay control suficiente sobre la operación de la grúa? 1.5 Existe control suficiente sobre almacenamiento, manejo y uso de sustancias peligrosas?

10 INSPECCION DE ANDAMIOS

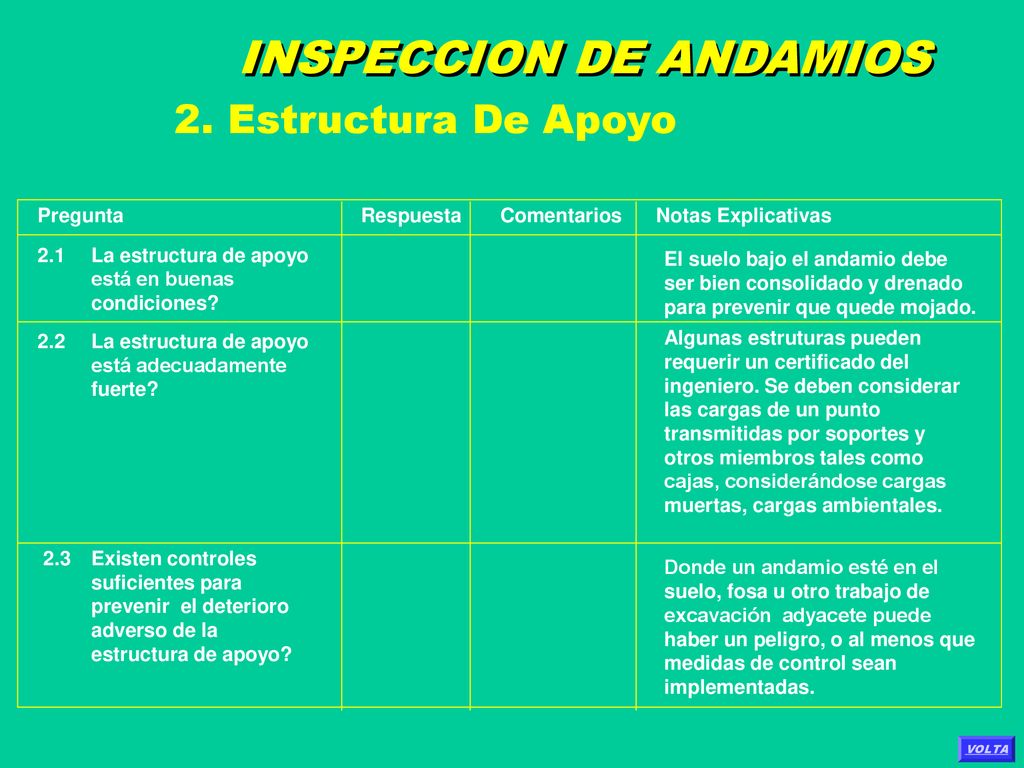

2. Estructura De Apoyo Pregunta Respuesta Comentarios Notas Explicativas 2.1 La estructura de apoyo está en buenas condiciones? El suelo bajo el andamio debe ser bien consolidado y drenado para prevenir que quede mojado. Algunas estruturas pueden requerir un certificado del ingeniero. Se deben considerar las cargas de un punto transmitidas por soportes y otros miembros tales como cajas, considerándose cargas muertas, cargas ambientales. Donde un andamio esté en el suelo, fosa u otro trabajo de excavación adyacete puede haber un peligro, o al menos que medidas de control sean implementadas. 2.2 La estructura de apoyo está adecuadamente fuerte? 2.3 Existen controles suficientes para prevenir el deterioro adverso de la estructura de apoyo?

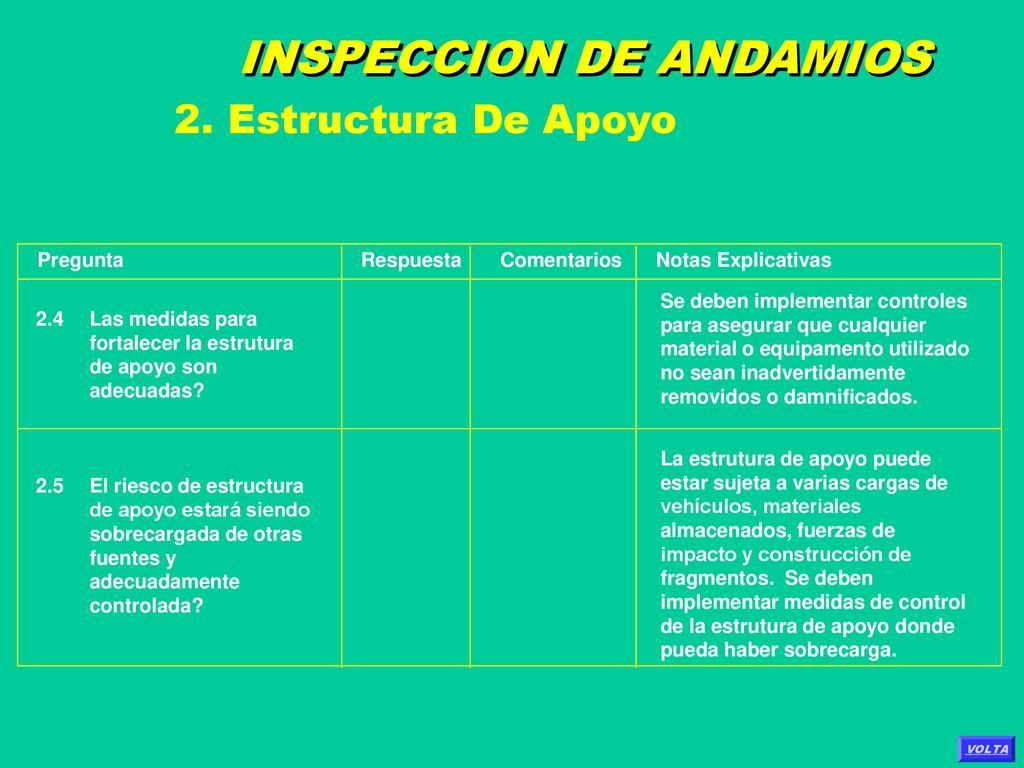

11 INSPECCION DE ANDAMIOS
2. Estructura De Apoyo Pregunta Respuesta Comentarios Notas Explicativas Se deben implementar controles para asegurar que cualquier material o equipamento utilizado no sean inadvertidamente removidos o damnificados. La estrutura de apoyo puede estar sujeta a varias cargas de vehículos, materiales almacenados, fuerzas de impacto y construcción de fragmentos. Se deben implementar medidas de control de la estrutura de apoyo donde pueda haber sobrecarga. 2.4 Las medidas para fortalecer la estrutura de apoyo son adecuadas? 2.5 El riesco de estructura de apoyo estará siendo sobrecargada de otras fuentes y adecuadamente controlada?

12 INSPECCION DE ANDAMIOS
3. Zapatas Pregunta Respuesta Comentarios Notas Explicativas 3.1 El número de zapatas es suficiente? 3.2 Las zapatas son materiales convenientes en condiciones de uso? Se deben proporcionar las zapatas para distribuir la carga transmitida por los soportes, si la estructura de apoyo no fuera suficientemente fuerte y rígida para prevenir cualquier precipitación o falla en toda la carga. Las zapatas deben ser de un material robusto tal como planchas de andamio de madera de ley o placas de acero. Ellas deben ser capaces de distribuir las cargas transmitidas por soportes.

13 INSPECCION DE ANDAMIOS
3. Zapatas Pregunta Respuesta Comentarios Notas Explicativas Andamios prefabricados geralmente requieren zapatas ajustables que puedan ser niveladas. Los soportes de vigas generalmente requieren cabezas en U para prevenir el dislocamento. Para seguir el AS , las zapatas deben ser de por lo menos 6 mm de espesura y tener un mínimo de área plana equivalente a 150mm x 150mm Donde existe la posibilidad de deslizamiento o dislocamiento,las zapatas deben ser fijadas con clavos, tornillos o soldadas, como sea más apropiado. 3.3 Las zapatas son del tipo apropiado? 3.4 Las dimensiones son convenientes? 3.5 Las zapatas son seguras?

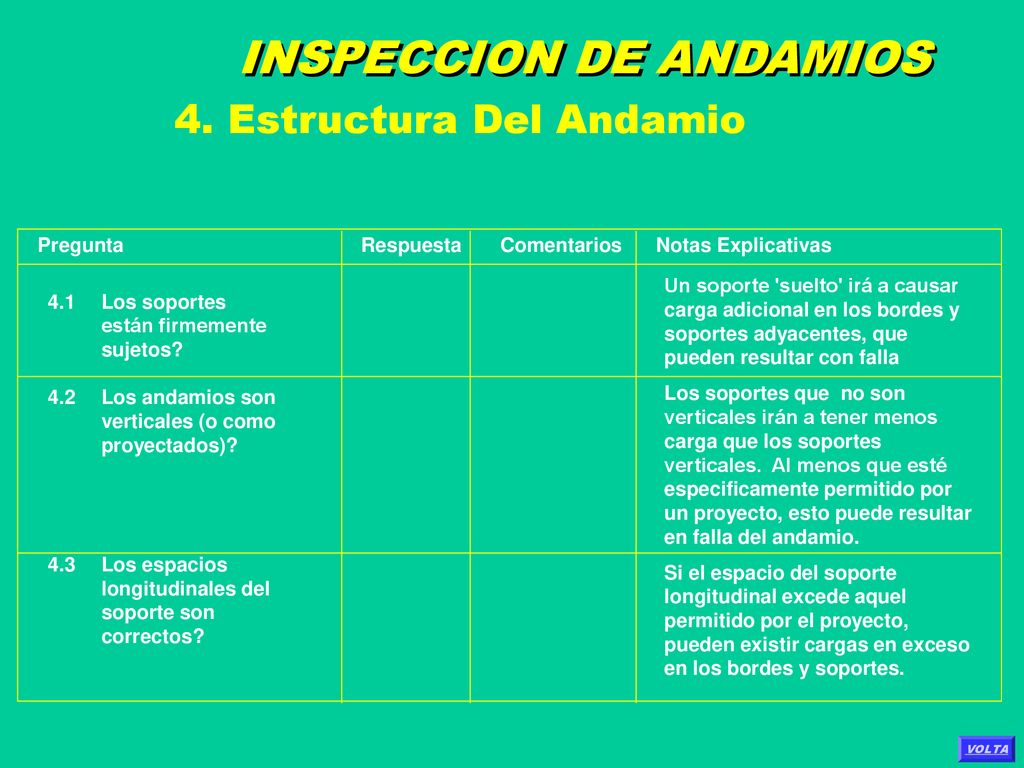

14 INSPECCION DE ANDAMIOS
4. Estructura Del Andamio Pregunta Respuesta Comentarios Notas Explicativas Un soporte 'suelto' irá a causar carga adicional en los bordes y soportes adyacentes, que pueden resultar con falla Los soportes que no son verticales irán a tener menos carga que los soportes verticales. Al menos que esté especificamente permitido por un proyecto, esto puede resultar en falla del andamio. Si el espacio del soporte longitudinal excede aquel permitido por el proyecto, pueden existir cargas en exceso en los bordes y soportes. 4.1 Los soportes están firmemente sujetos? 4.2 Los andamios son verticales (o como proyectados)? 4.3 Los espacios longitudinales del soporte son correctos?

15 INSPECCION DE ANDAMIOS
4. Estructura Del Andamio Pregunta Respuesta Comentarios Notas Explicativas Si el espacio del soporte transversal fuera mayor que el proyectado, las cargas excesivas pueden ser colocadas en las fachadas o vigas. Si fuera más estrecho de lo que fue proyectado, la estabilidad del andamio puede ser afectada. Las uniones que no sean correctamente posicionadas en soportes pueden resultar con falla. Ellas deben ser colocadas de acuerdo con las especificaciones del proyecto e información del proveedor. 4.4 Los espacios transversales del soporte son correctos? 4.5 Las uniones en soportes son correctamente posicionadas?

16 INSPECCION DE ANDAMIOS

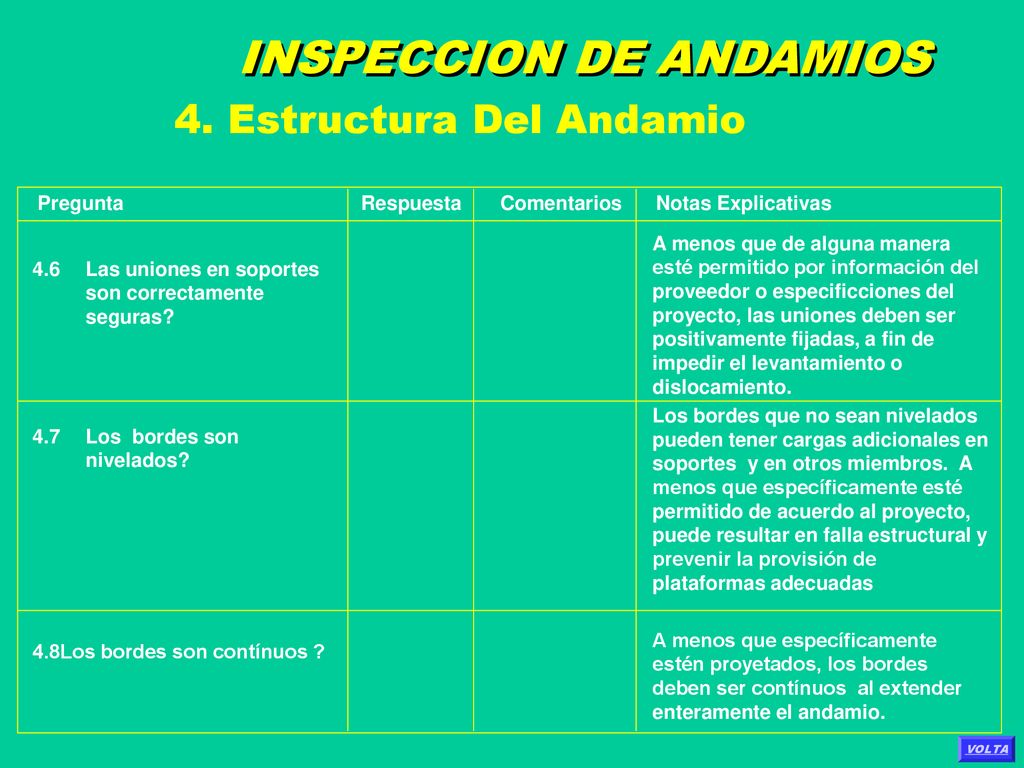

4. Estructura Del Andamio Pregunta Respuesta Comentarios Notas Explicativas A menos que de alguna manera esté permitido por información del proveedor o especificciones del proyecto, las uniones deben ser positivamente fijadas, a fin de impedir el levantamiento o dislocamiento. Los bordes que no sean nivelados pueden tener cargas adicionales en soportes y en otros miembros. A menos que específicamente esté permitido de acuerdo al proyecto, puede resultar en falla estructural y prevenir la provisión de plataformas adecuadas A menos que específicamente estén proyetados, los bordes deben ser contínuos al extender enteramente el andamio. 4.6 Las uniones en soportes son correctamente seguras? 4.7 Los bordes son nivelados? 4.8Los bordes son contínuos ?

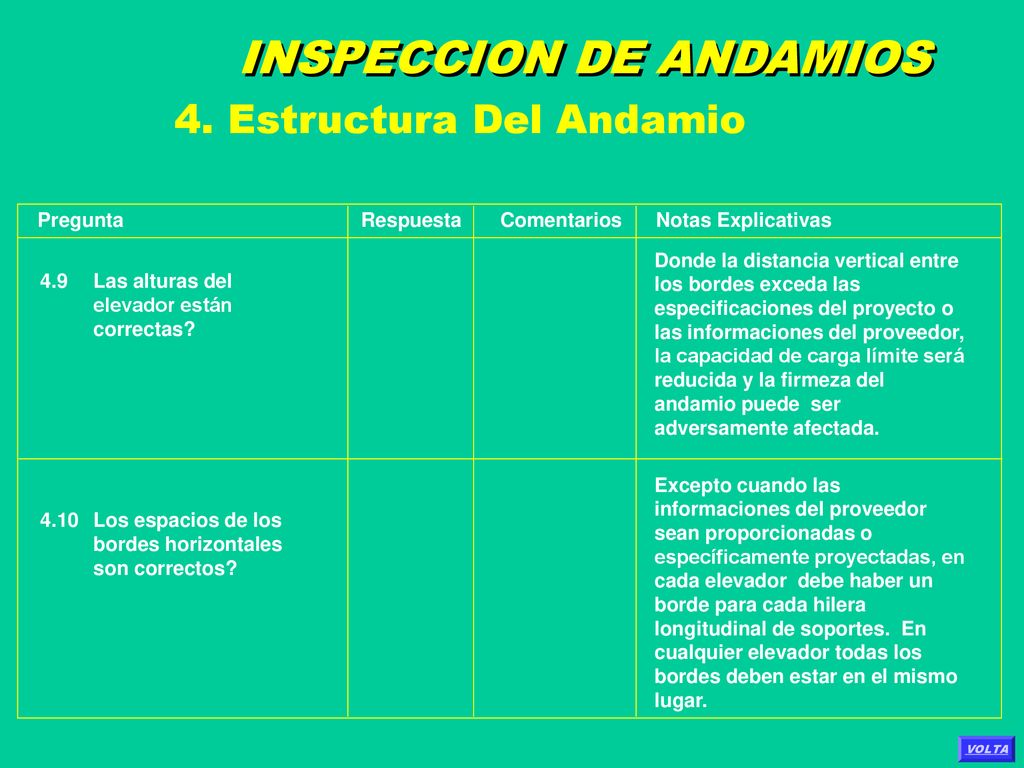

17 INSPECCION DE ANDAMIOS
4. Estructura Del Andamio Pregunta Respuesta Comentarios Notas Explicativas Donde la distancia vertical entre los bordes exceda las especificaciones del proyecto o las informaciones del proveedor, la capacidad de carga límite será reducida y la firmeza del andamio puede ser adversamente afectada. Excepto cuando las informaciones del proveedor sean proporcionadas o específicamente proyectadas, en cada elevador debe haber un borde para cada hilera longitudinal de soportes. En cualquier elevador todas los bordes deben estar en el mismo lugar. 4.9 Las alturas del elevador están correctas? 4.10 Los espacios de los bordes horizontales son correctos?

18 INSPECCION DE ANDAMIOS
4. Estructura Del Andamio Pregunta Respuesta Comentarios Notas Explicativas 4.11 Los bordas están correctamente fijos? 4.12 Las uniones de los bordes son correctamente posicionadas? 4.13 Las uniones en los bordes son correctamente seguras? Los bordes que no sean fijados en conformidad con las informaciones del proveeedor o con las especificaciones del proyecto pueden no ser capaces de sustentar las cargas pretendidas. La posición incorreta de las uniones de los bordes pueden resultar en falla de la carga. Las uniones deben A menos que se haya proyectado de otro modo,las uniones en los bordes deben ser fijadas con enganches del tipo conectado, o punta a punta, o deben ser enganchados para prevenir la separación. debajo de la carga.

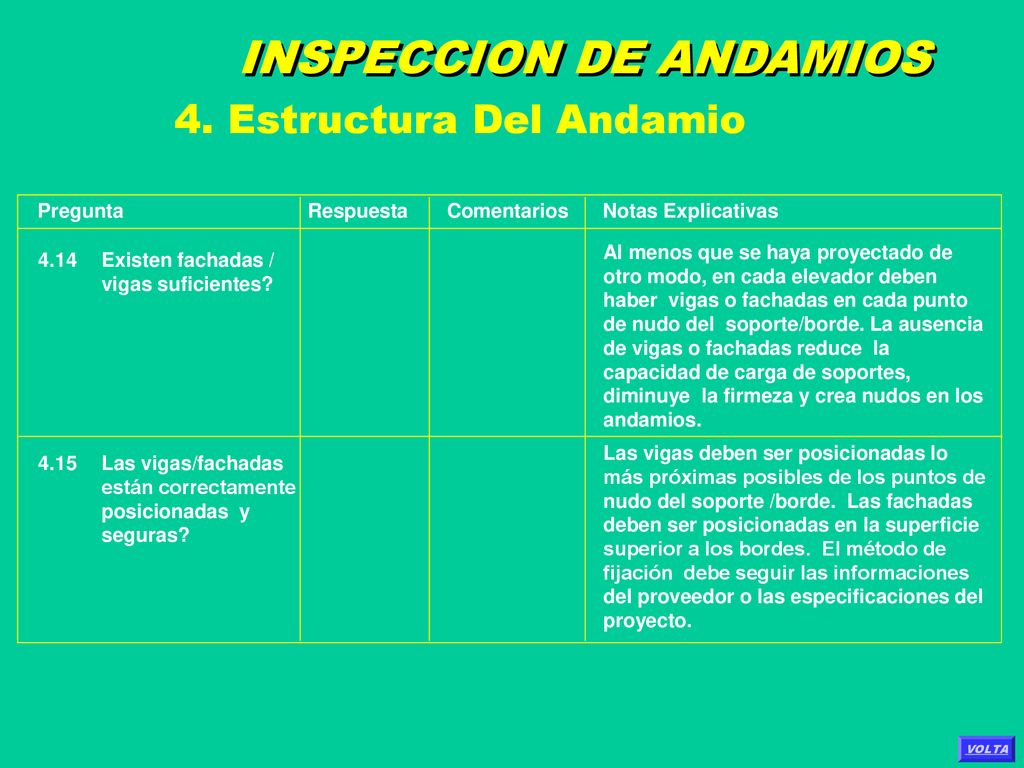

19 INSPECCION DE ANDAMIOS
4. Estructura Del Andamio Pregunta Respuesta Comentarios Notas Explicativas Al menos que se haya proyectado de otro modo, en cada elevador deben haber vigas o fachadas en cada punto de nudo del soporte/borde. La ausencia de vigas o fachadas reduce la capacidad de carga de soportes, diminuye la firmeza y crea nudos en los andamios. Las vigas deben ser posicionadas lo más próximas posibles de los puntos de nudo del soporte /borde. Las fachadas deben ser posicionadas en la superficie superior a los bordes. El método de fijación debe seguir las informaciones del proveedor o las especificaciones del proyecto. 4.14 Existen fachadas / vigas suficientes? 4.15 Las vigas/fachadas están correctamente posicionadas y seguras?

20 INSPECCION DE ANDAMIOS

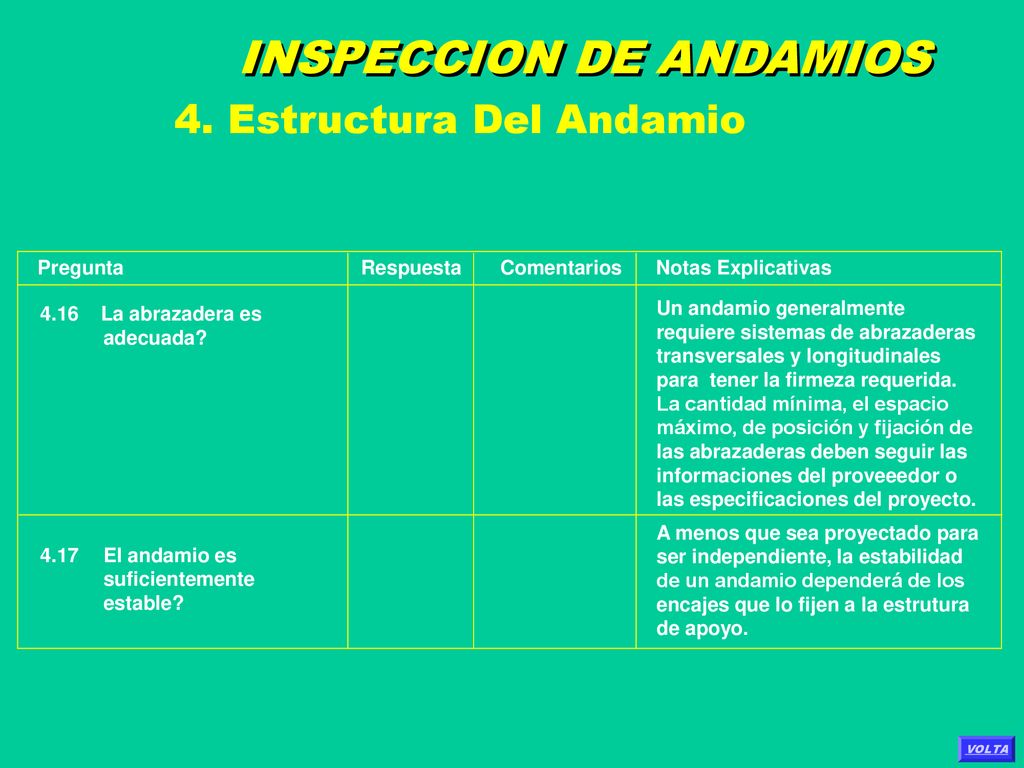

4. Estructura Del Andamio Pregunta Respuesta Comentarios Notas Explicativas La abrazadera es adecuada? 4.17 El andamio es suficientemente estable? Un andamio generalmente requiere sistemas de abrazaderas transversales y longitudinales para tener la firmeza requerida. La cantidad mínima, el espacio máximo, de posición y fijación de las abrazaderas deben seguir las informaciones del proveeedor o las especificaciones del proyecto. A menos que sea proyectado para ser independiente, la estabilidad de un andamio dependerá de los encajes que lo fijen a la estrutura de apoyo.

21 INSPECCION DE ANDAMIOS
4. Estructura Del Andamio Pregunta Respuesta Comentarios Notas Explicativas 4.18 Los encajes son correctamente posicionados y correctamente fijados? Los métodos de espacio y fijación deben seguir las informaciones del proveeedor o especificaciones del proyecto. Los encajes deben fijar rígidamente el andamio a la estructura de apoyo más no debe interferir en el acceso al largo de las plataformas de trabajo, plataformas de acceso o cargamento.

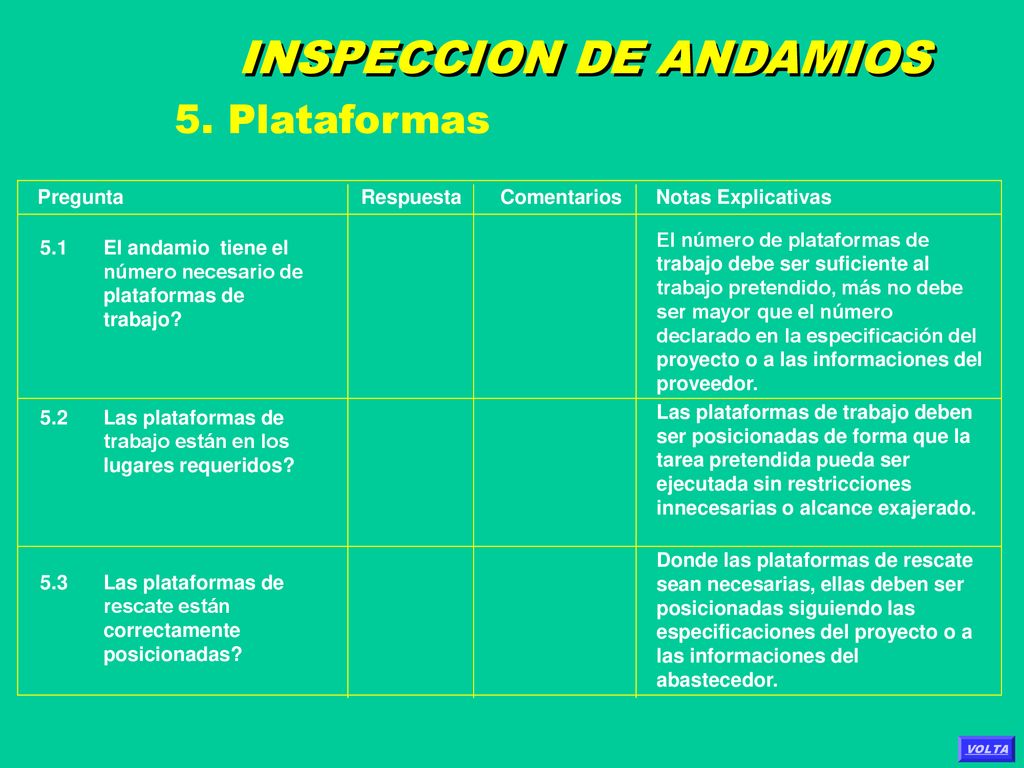

22 INSPECCION DE ANDAMIOS
5. Plataformas Pregunta Respuesta Comentarios Notas Explicativas El número de plataformas de trabajo debe ser suficiente al trabajo pretendido, más no debe ser mayor que el número declarado en la especificación del proyecto o a las informaciones del proveedor. Las plataformas de trabajo deben ser posicionadas de forma que la tarea pretendida pueda ser ejecutada sin restricciones innecesarias o alcance exajerado. Donde las plataformas de rescate sean necesarias, ellas deben ser posicionadas siguiendo las especificaciones del proyecto o a las informaciones del abastecedor. 5.1 El andamio tiene el número necesario de plataformas de trabajo? 5.2 Las plataformas de trabajo están en los lugares requeridos? 5.3 Las plataformas de rescate están correctamente posicionadas?

23 INSPECCION DE ANDAMIOS
5. Plataformas Pregunta Respuesta Comentarios Notas Explicativas La natureza del trabajo a ser desempeñado por el andamio y el peso de materiales a ser depositados en las plataformas determinarán si las plataformas deben ser para tareas leves, medianas, pesadas o especiales. Plataformas de trabajo deben ser bastante amplias para tener en cuenta el almacenamiento de cualquier material que necesitará ser colocado en la plataforma y el espacio para desempeñar las tareas de trabajo pretendidas sin obstrucción innecesaria. La protección de margen es requerida en los lados y puntas de todas las plataformas de trabajo y de acceso de las cuales una persona u objeto pueda caer de una altura de 2m o más. 5.4 Las plataformas y los andamios de apoyo son construídos para las cargas vivas de tarea apropiadas? 5.5 Las dimensiones de la plataforma son convenientes para el trabajo pretendido? 5.6 Existe protección de margen adecuado?

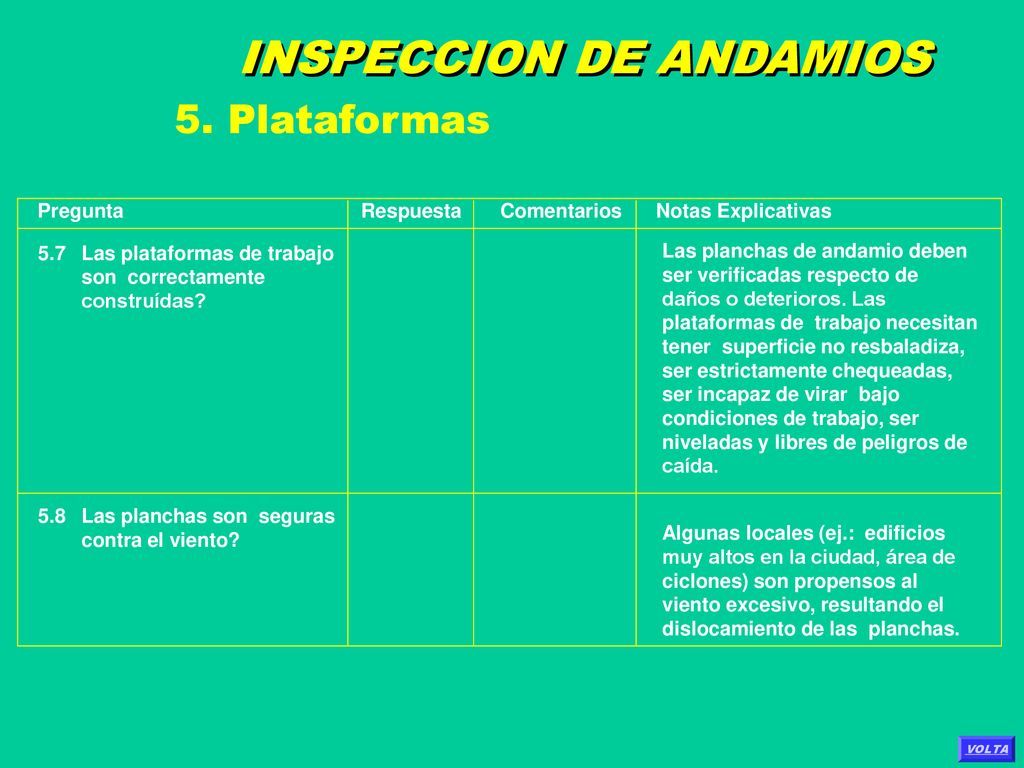

24 INSPECCION DE ANDAMIOS
5. Plataformas Pregunta Respuesta Comentarios Notas Explicativas 5.7 Las plataformas de trabajo son correctamente construídas? 5.8 Las planchas son seguras contra el viento? Las planchas de andamio deben ser verificadas respecto de daños o deterioros. Las plataformas de trabajo necesitan tener superficie no resbaladiza, ser estrictamente chequeadas, ser incapaz de virar bajo condiciones de trabajo, ser niveladas y libres de peligros de caída. Algunas locales (ej.: edificios muy altos en la ciudad, área de ciclones) son propensos al viento excesivo, resultando el dislocamiento de las planchas.

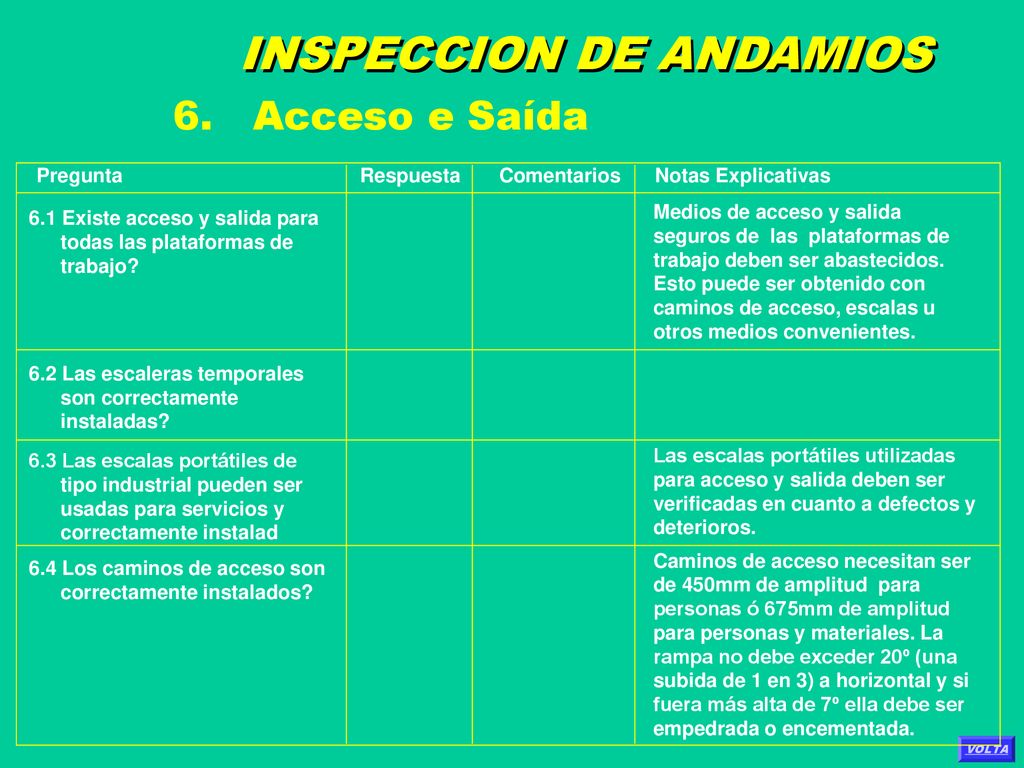

25 INSPECCION DE ANDAMIOS
6. Acceso e Saída Pregunta Respuesta Comentarios Notas Explicativas 6.1 Existe acceso y salida para todas las plataformas de trabajo? 6.2 Las escaleras temporales son correctamente instaladas? 6.3 Las escalas portátiles de tipo industrial pueden ser usadas para servicios y correctamente instalad 6.4 Los caminos de acceso son correctamente instalados? Medios de acceso y salida seguros de las plataformas de trabajo deben ser abastecidos. Esto puede ser obtenido con caminos de acceso, escalas u otros medios convenientes. Las escalas portátiles utilizadas para acceso y salida deben ser verificadas en cuanto a defectos y deterioros. Caminos de acceso necesitan ser de 450mm de amplitud para personas ó 675mm de amplitud para personas y materiales. La rampa no debe exceder 20º (una subida de 1 en 3) a horizontal y si fuera más alta de 7º ella debe ser empedrada o encementada.

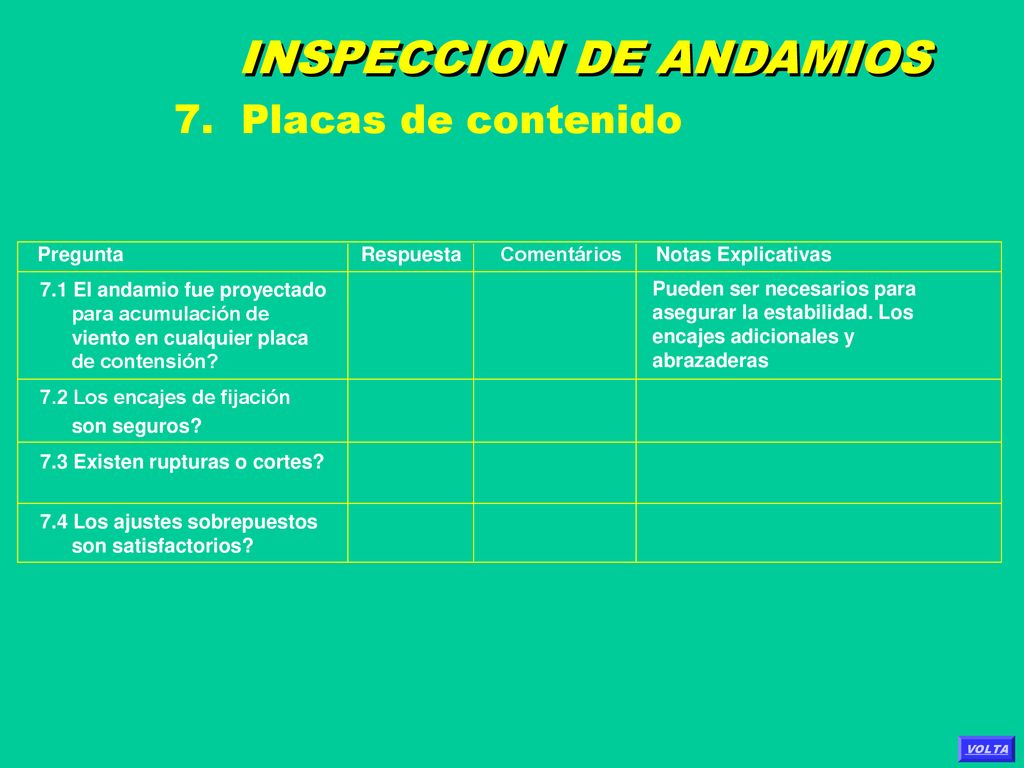

26 INSPECCION DE ANDAMIOS
7. Placas de contenido Pregunta Respuesta Comentários Notas Explicativas 7.1 El andamio fue proyectado para acumulación de viento en cualquier placa de contensión? 7.2 Los encajes de fijación son seguros? 7.3 Existen rupturas o cortes? 7.4 Los ajustes sobrepuestos son satisfactorios? Pueden ser necesarios para asegurar la estabilidad. Los encajes adicionales y abrazaderas

27 INSPECCION DE ANDAMIOS

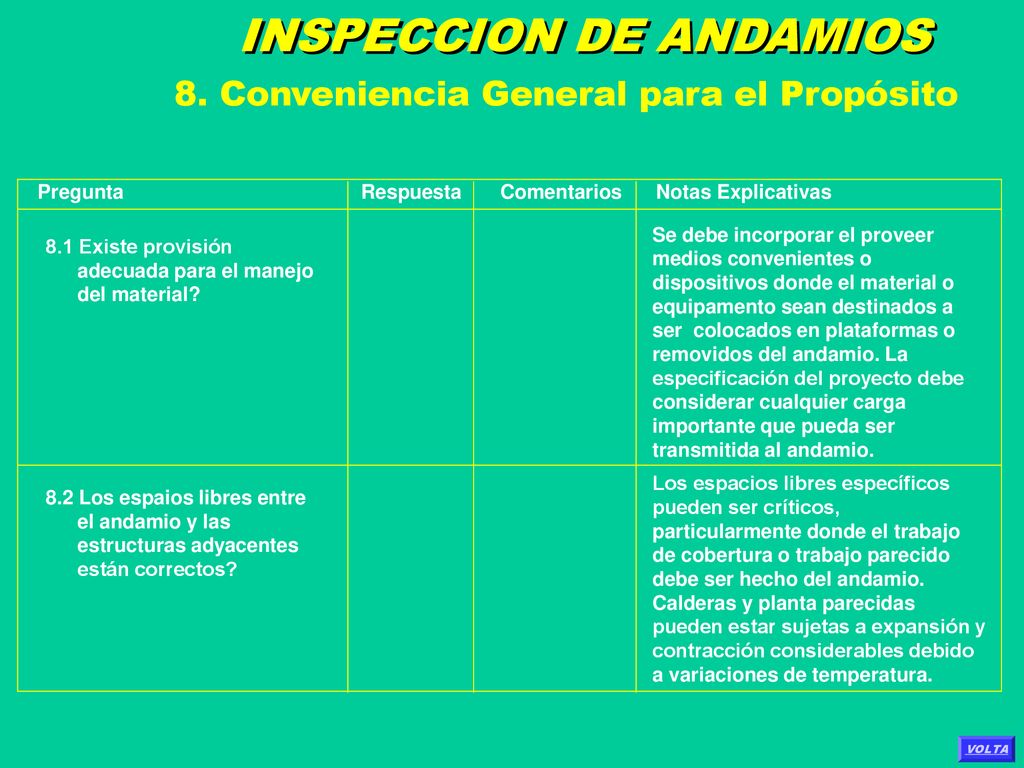

8. Conveniencia General para el Propósito Pregunta Respuesta Comentarios Notas Explicativas Se debe incorporar el proveer medios convenientes o dispositivos donde el material o equipamento sean destinados a ser colocados en plataformas o removidos del andamio. La especificación del proyecto debe considerar cualquier carga importante que pueda ser transmitida al andamio. Los espacios libres específicos pueden ser críticos, particularmente donde el trabajo de cobertura o trabajo parecido debe ser hecho del andamio. Calderas y planta parecidas pueden estar sujetas a expansión y contracción considerables debido a variaciones de temperatura. 8.1 Existe provisión adecuada para el manejo del material? 8.2 Los espaios libres entre el andamio y las estructuras adyacentes están correctos?

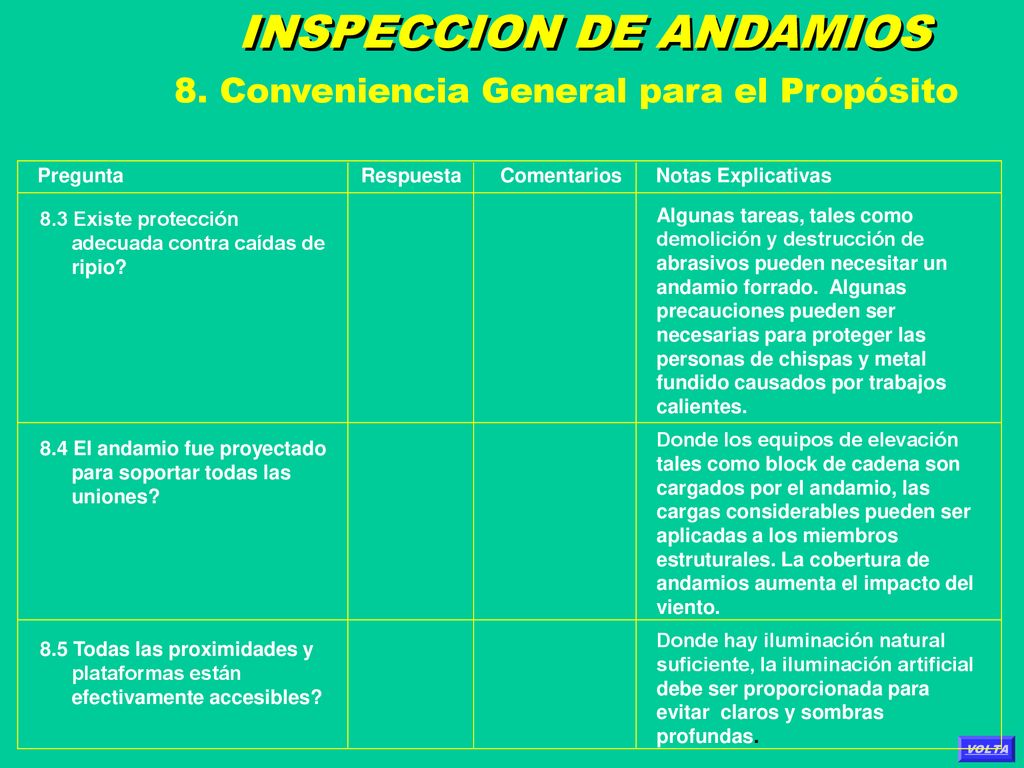

28 INSPECCION DE ANDAMIOS
8. Conveniencia General para el Propósito Pregunta Respuesta Comentarios Notas Explicativas 8.3 Existe protección adecuada contra caídas de ripio? 8.4 El andamio fue proyectado para soportar todas las uniones? 8.5 Todas las proximidades y plataformas están efectivamente accesibles? Algunas tareas, tales como demolición y destrucción de abrasivos pueden necesitar un andamio forrado. Algunas precauciones pueden ser necesarias para proteger las personas de chispas y metal fundido causados por trabajos calientes. Donde los equipos de elevación tales como block de cadena son cargados por el andamio, las cargas considerables pueden ser aplicadas a los miembros estruturales. La cobertura de andamios aumenta el impacto del viento. Donde hay iluminación natural suficiente, la iluminación artificial debe ser proporcionada para evitar claros y sombras profundas.

29 INSPECCION DE ANDAMIOS

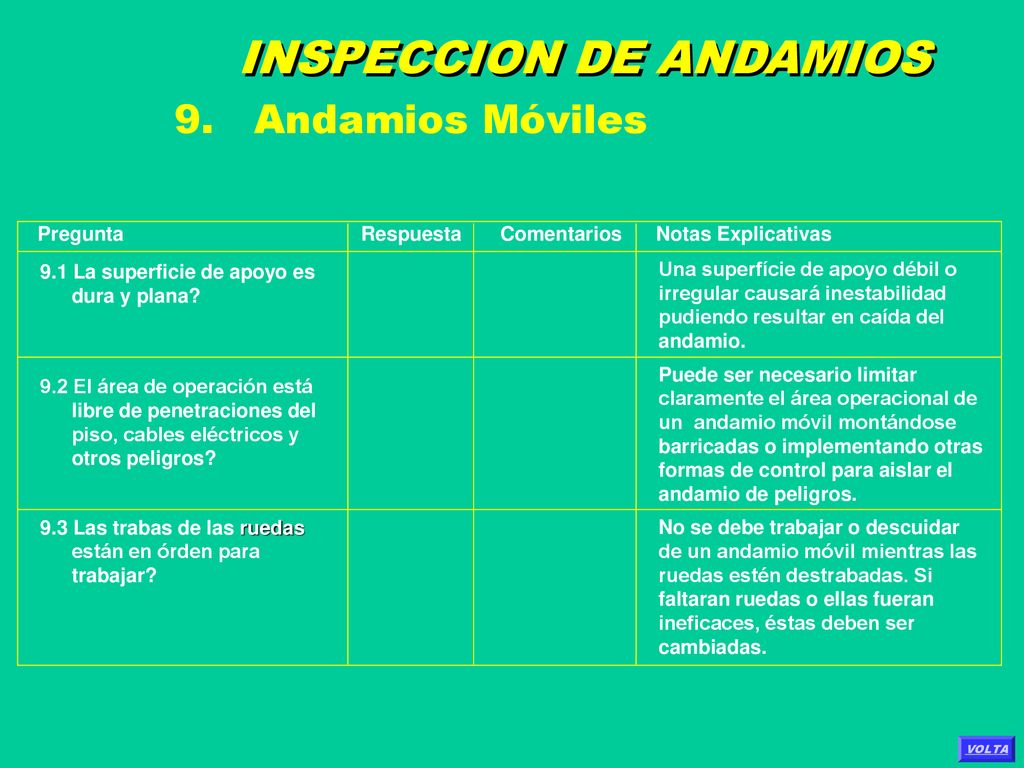

9. Andamios Móviles Pregunta Respuesta Comentarios Notas Explicativas 9.1 La superficie de apoyo es dura y plana? 9.2 El área de operación está libre de penetraciones del piso, cables eléctricos y otros peligros? 9.3 Las trabas de las ruedas están en órden para trabajar? Una superfície de apoyo débil o irregular causará inestabilidad pudiendo resultar en caída del andamio. Puede ser necesario limitar claramente el área operacional de un andamio móvil montándose barricadas o implementando otras formas de control para aislar el andamio de peligros. No se debe trabajar o descuidar de un andamio móvil mientras las ruedas estén destrabadas. Si faltaran ruedas o ellas fueran ineficaces, éstas deben ser cambiadas.

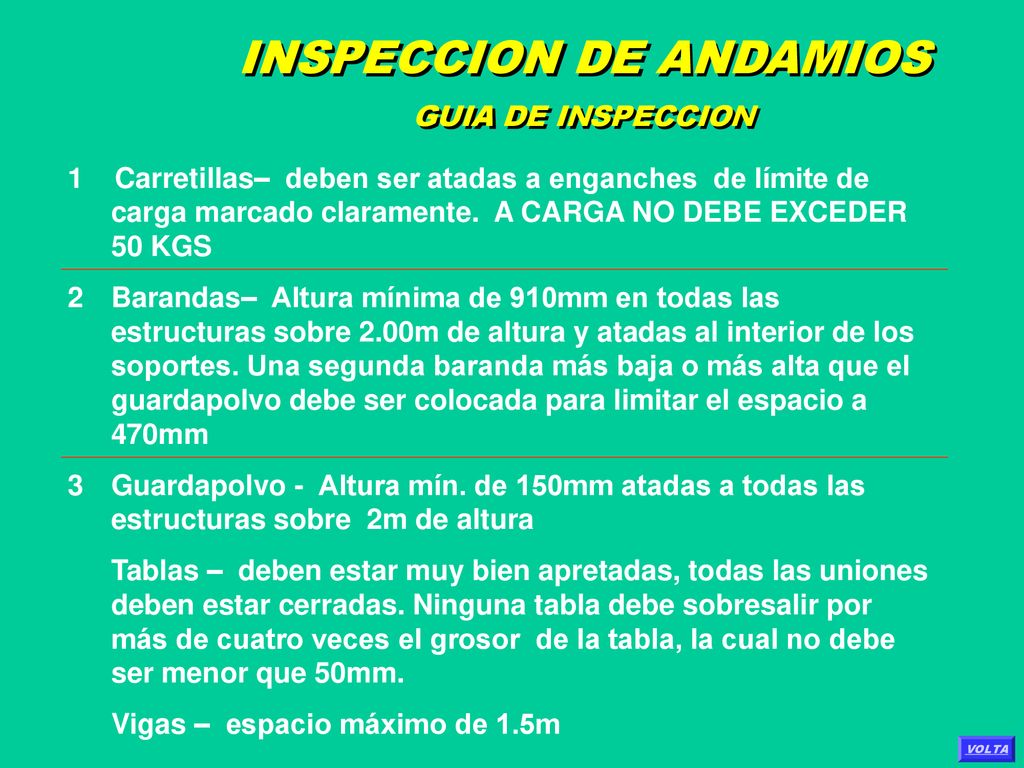

30 INSPECCION DE ANDAMIOS
GUIA DE INSPECCION 1 Carretillas– deben ser atadas a enganches de límite de carga marcado claramente. A CARGA NO DEBE EXCEDER 50 KGS 2 Barandas– Altura mínima de 910mm en todas las estructuras sobre 2.00m de altura y atadas al interior de los soportes. Una segunda baranda más baja o más alta que el guardapolvo debe ser colocada para limitar el espacio a 470mm 3 Guardapolvo - Altura mín. de 150mm atadas a todas las estructuras sobre 2m de altura Tablas – deben estar muy bien apretadas, todas las uniones deben estar cerradas. Ninguna tabla debe sobresalir por más de cuatro veces el grosor de la tabla, la cual no debe ser menor que 50mm. Vigas – espacio máximo de 1.5m

31 INSPECCION DE ANDAMIOS
GUIA DE INSPECCION 6 Toldos – deben ser solamente fijados a estructuras proyectadas para su uso 7 Soportes – dependientes del uso de la tarea TAREA CARGA CENTROS De SOPORTE TAREA MUY LIVIANA 0.75kn/m2 2.7m TAREA LIVIANA 1.50kn/m2 2.4m PROPÓSITO GENERAL 2.00kn/m2 2.1m TAREA PESADA 2.5kn/m2 2.0m TAREA ESPECIAL 3.00kn/m2 1.8m 8.Bordes – Los centros no deben exceder 2.0m, más el elevador de base puede ser de hasta 2.7m max. para pasillo de peatones. 9. Encajes – deben ser considerados individualmente y seguir el Padrón Nacional.

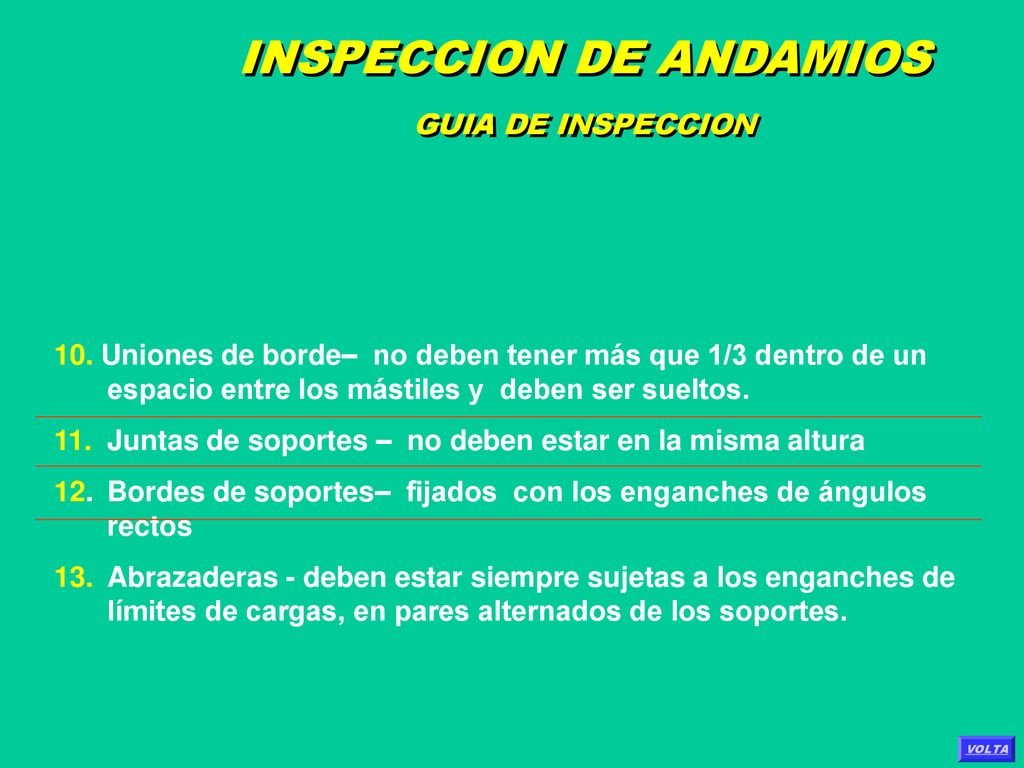

32 INSPECCION DE ANDAMIOS
GUIA DE INSPECCION 10. Uniones de borde– no deben tener más que 1/3 dentro de un espacio entre los mástiles y deben ser sueltos. 11. Juntas de soportes – no deben estar en la misma altura 12. Bordes de soportes– fijados con los enganches de ángulos rectos 13. Abrazaderas - deben estar siempre sujetas a los enganches de límites de cargas, en pares alternados de los soportes.

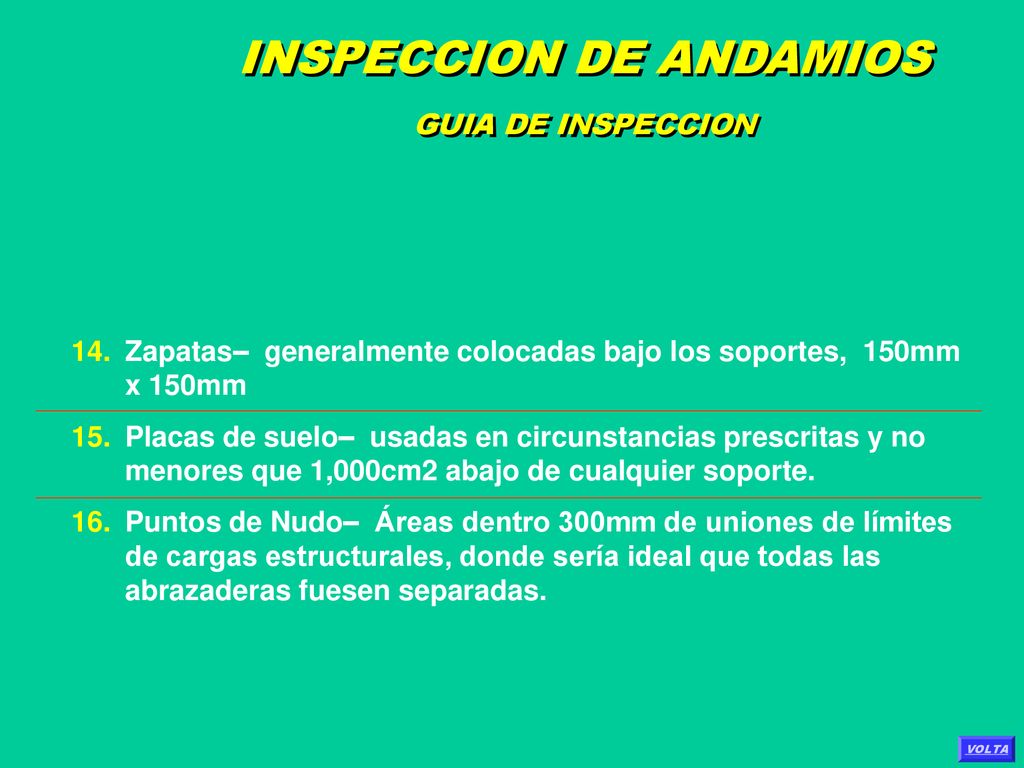

33 INSPECCION DE ANDAMIOS
GUIA DE INSPECCION 14. Zapatas– generalmente colocadas bajo los soportes, 150mm x 150mm 15. Placas de suelo– usadas en circunstancias prescritas y no menores que 1,000cm2 abajo de cualquier soporte. 16. Puntos de Nudo– Áreas dentro 300mm de uniones de límites de cargas estructurales, donde sería ideal que todas las abrazaderas fuesen separadas.

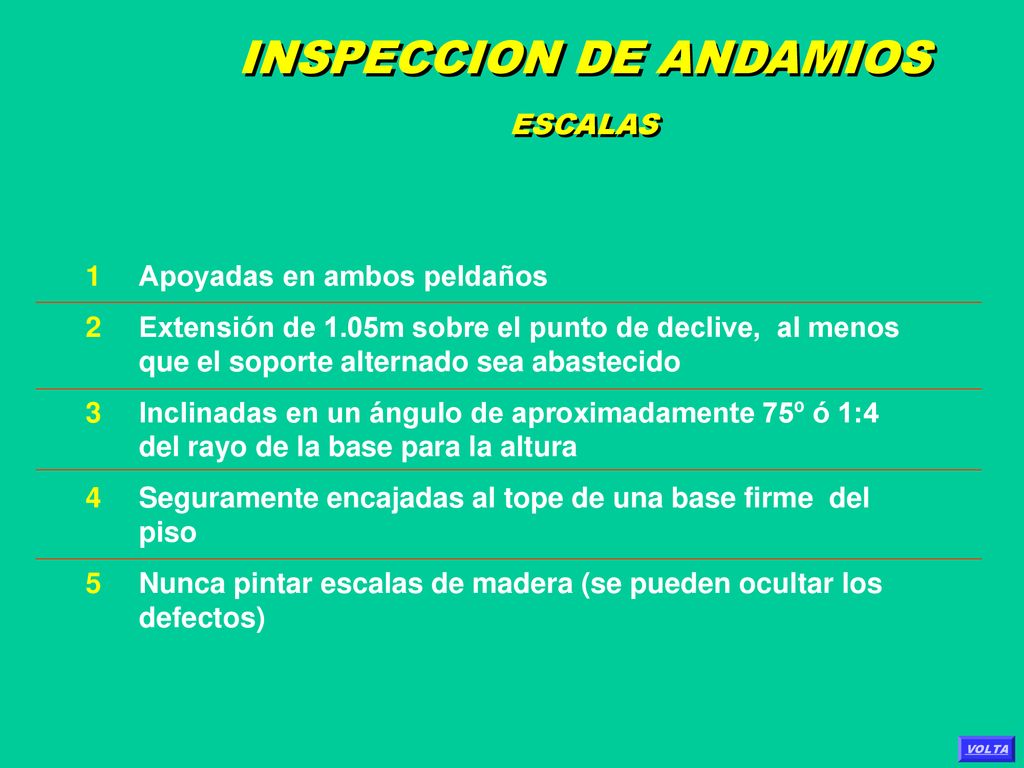

34 INSPECCION DE ANDAMIOS
ESCALAS 1 Apoyadas en ambos peldaños 2 Extensión de 1.05m sobre el punto de declive, al menos que el soporte alternado sea abastecido 3 Inclinadas en un ángulo de aproximadamente 75º ó 1:4 del rayo de la base para la altura 4 Seguramente encajadas al tope de una base firme del piso 5 Nunca pintar escalas de madera (se pueden ocultar los defectos)
