UNIDAD TEMÁTICA 4 EL TRANSPORTE SÓLIDO EN LOS CURSOS DE AGUA CUANDO LOS SEDIMENTOS SON COHESIVOS.

Presentación del tema: "UNIDAD TEMÁTICA 4 EL TRANSPORTE SÓLIDO EN LOS CURSOS DE AGUA CUANDO LOS SEDIMENTOS SON COHESIVOS."— Transcripción de la presentación:

1 UNIDAD TEMÁTICA 4 EL TRANSPORTE SÓLIDO EN LOS CURSOS DE AGUA CUANDO LOS SEDIMENTOS SON COHESIVOS

2 La expresión “ambiente cohesivo” se usa para describir el efecto combinado de complejas interacciones de muchos factores los que no pueden ser definidos con facilidad.

3 PROPIEDADES DE LAS FRACCIONES MUY FINAS DE LOS SUELOS
La superficie de toda partícula de suelo lleva una carga eléctrica negativa Ella atrae a los iones positivos de H del agua La capa de agua de la zona de influencia de las partículas constituye la CAPA ADSORBIDA Dentro de la capa las propiedades físicas del agua son muy diferentes a las del líquido El agua es un electrolito. Sus moléculas se disocian en iones de H(+) y de OH(-) Los ácidos se des. en cationes de H y aniones Cl y SO4 Las sales y las bases en cationes metálicos Na Ca ó Mg y en aniones no metálicos

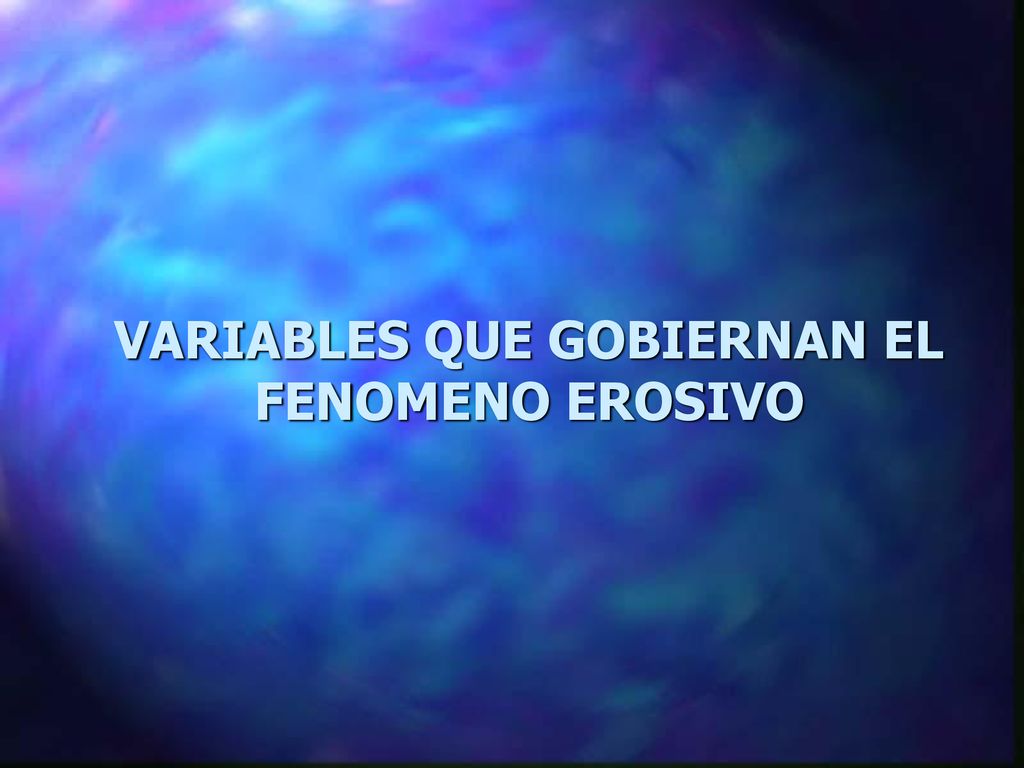

4 VARIABLES QUE GOBIERNAN EL FENOMENO EROSIVO

5 1. EFECTO DE LOS FACTORES FISICOS
Peso específico Porosidad Plasticidad Cohesión Angulo de fricción interna Hinchamiento Heterogeneidad Integridad

6 2. EFECTO DE LOS FACTORES QUÍMICOS
Ph Concentración de cationes Temperatura Materia orgánica Contenido de sales disueltas en el agua de poros Capacidad de intercambio iónico y/o catiónico Contenido de agua

7 3. EFECTO DE LAS CARACTERÍSTICAS DEL ESCURRIMIENTO
Magnitud de las velocidades de las corrientes medias o de las de fondo Niveles de pulsación de la velocidad Profundidad del escurrimiento Contenidos de mezclas en el escurrimiento

8 MINERALES DE ARCILLA Los minerales de arcilla poseen estructuras moleculares lajosas y consisten, en general, en dos tipos de lajas, las láminas de oxígeno – silicio y el aluminio hierro o magnesio, o las láminas de magnesio – oxígeno - hidrógeno.

9 Los distintos tipos son:
Las caolinitas (grupo caolín) tiene una estructura bicapa de láminas tetraédricas. La montmorillonita es conocida como la arcilla expansiva de tres capas. Las ilitas (grupo hidromicas) aluminosilicatos hidratados, son arcillas no expansibles de tres capas. Las cloritas están relacionadas estructuralmente con arcillas de tres capas.

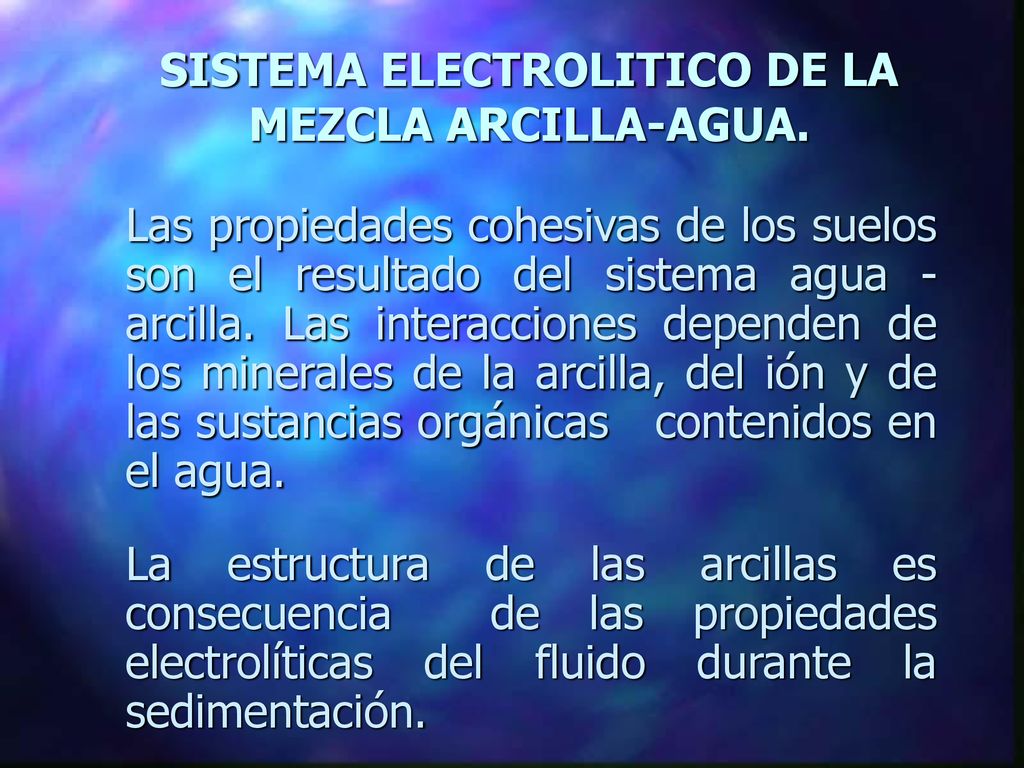

10 SISTEMA ELECTROLITICO DE LA MEZCLA ARCILLA-AGUA.
Las propiedades cohesivas de los suelos son el resultado del sistema agua - arcilla. Las interacciones dependen de los minerales de la arcilla, del ión y de las sustancias orgánicas contenidos en el agua. La estructura de las arcillas es consecuencia de las propiedades electrolíticas del fluido durante la sedimentación.

11 EROSION EN SUELOS COHESIVOS
El término “suelo cohesivo” se usa para identificar los depósitos finos y consolidados de sedimentos cohesivos. Las características de los fenómenos de erosión se han descripto casi exclusivamente con la ayuda de parámetros usados en la mecánica de suelos. relac. de dispersión= % arcilla sin agente dispersante % arcilla con dispersante

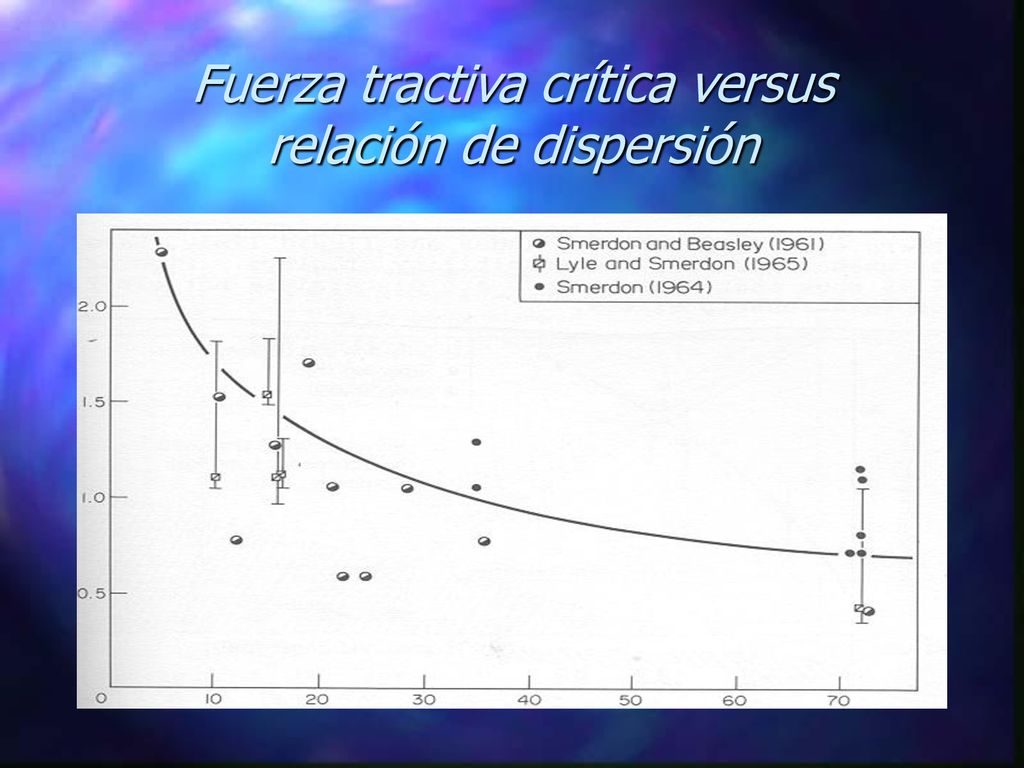

12 Fuerza tractiva crítica versus relación de dispersión

13 Tensión de corte crítica versus proporción de arcilla

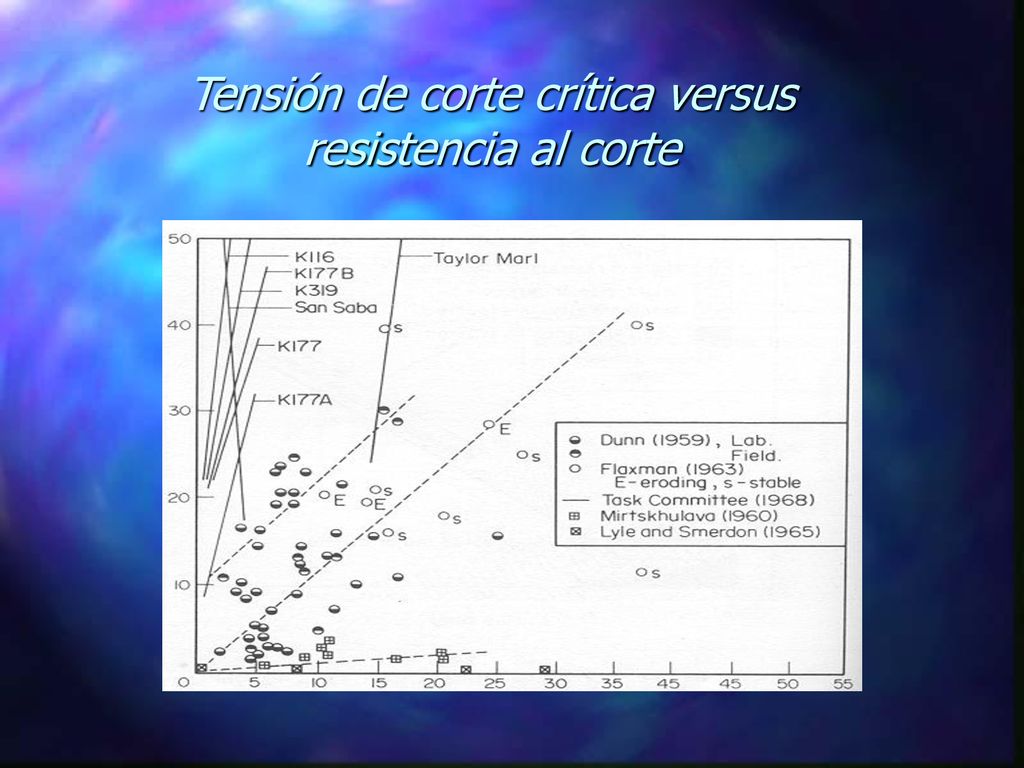

14 Tensión de corte crítica versus resistencia al corte

15 El incremento de la concentración de sales en el agua de poros, produce incremento en la resistencia a la erosión de los suelos cohesivos.  .   El RAS (relación de adsorción de sodio) es un excelente índice de la composición del fluido.

16 SUPERFICIE EROSIONADA DE LA CAOLINITA

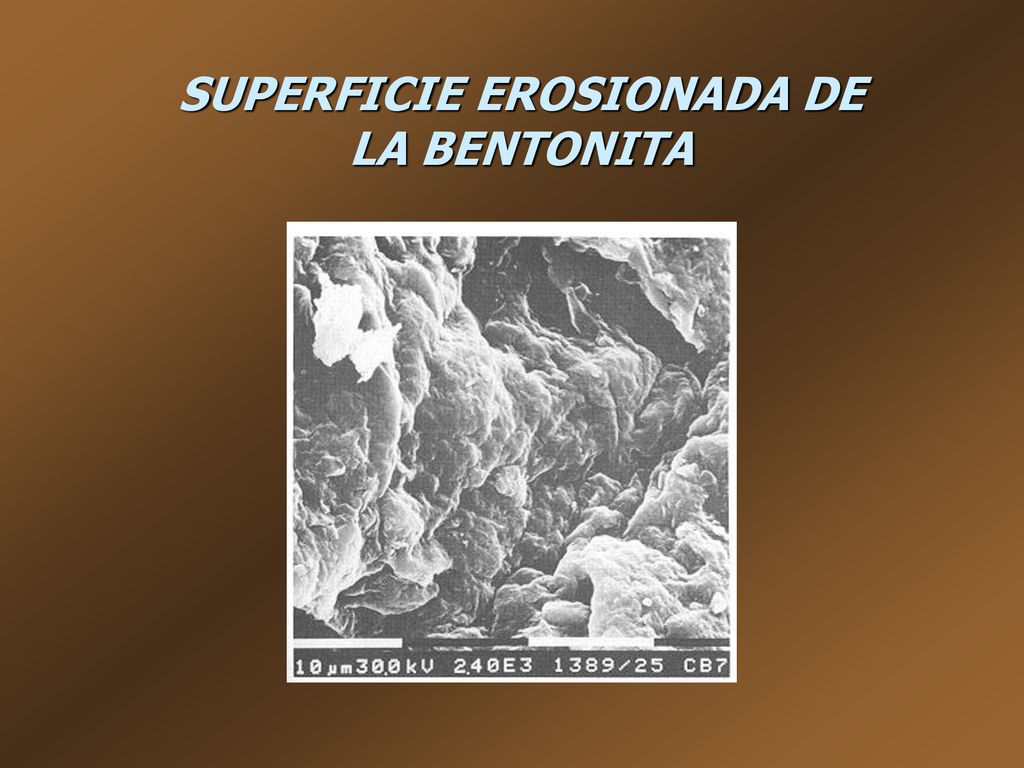

17 SUPERFICIE EROSIONADA DE LA BENTONITA

18 PROTUBERANCIAS EROSIONADAS DE CAOLINITA

19 SUPERFICIE EROSIONADA DE ARCILLA BLANDA

20 BARROS EROSIONADOS EN ENSAYO DE LABORATORIO DE HIDRAULICA FLUVIAL

21 CRISTALES DEL BARRO

22 CUERPO DEL BARRO AMPLIADO

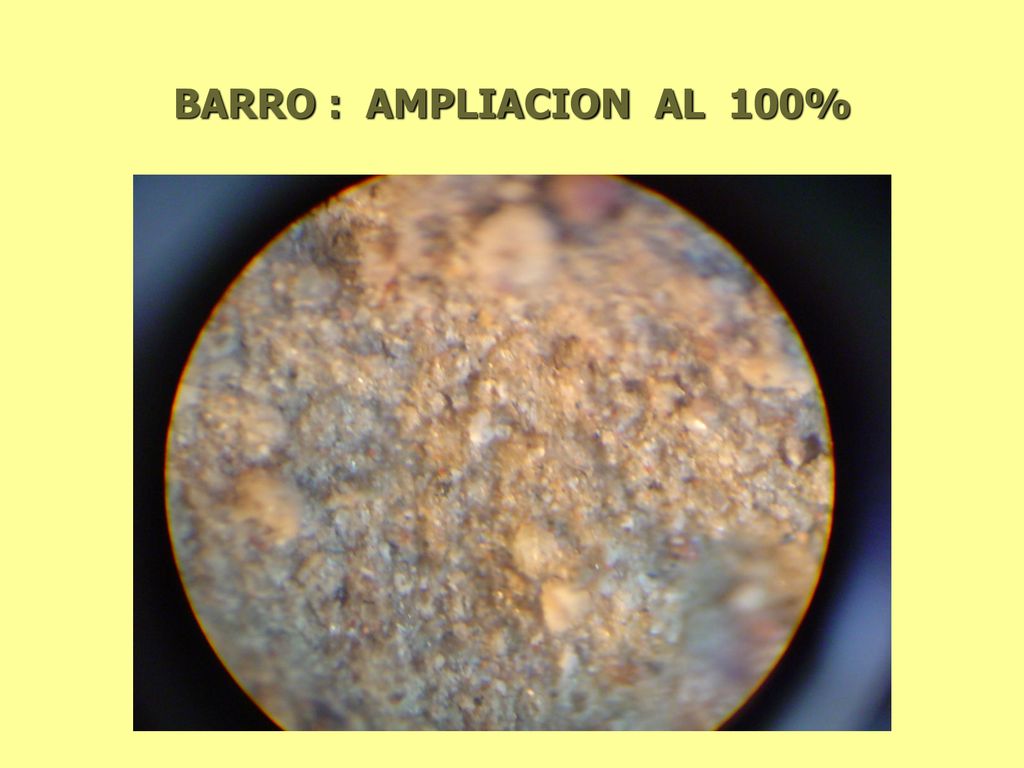

23 BARRO : AMPLIACION AL 100%

24 ARENAS : AMPLIACION AL 100%

25 * EROSIÓN DE BARROS COHESIVOS
* SUSPENSIÓN, FLOCULACIÓN Y DECANTACIÓN * DEPÓSITOS * EROSIÓN
