T1 Acondicionamiento de la Señal Sistema de Control T2 Variable del proceso variable controlada Proceso Transductor sensor de entrada Transductor actuador.

Presentación del tema: "T1 Acondicionamiento de la Señal Sistema de Control T2 Variable del proceso variable controlada Proceso Transductor sensor de entrada Transductor actuador."— Transcripción de la presentación:

1

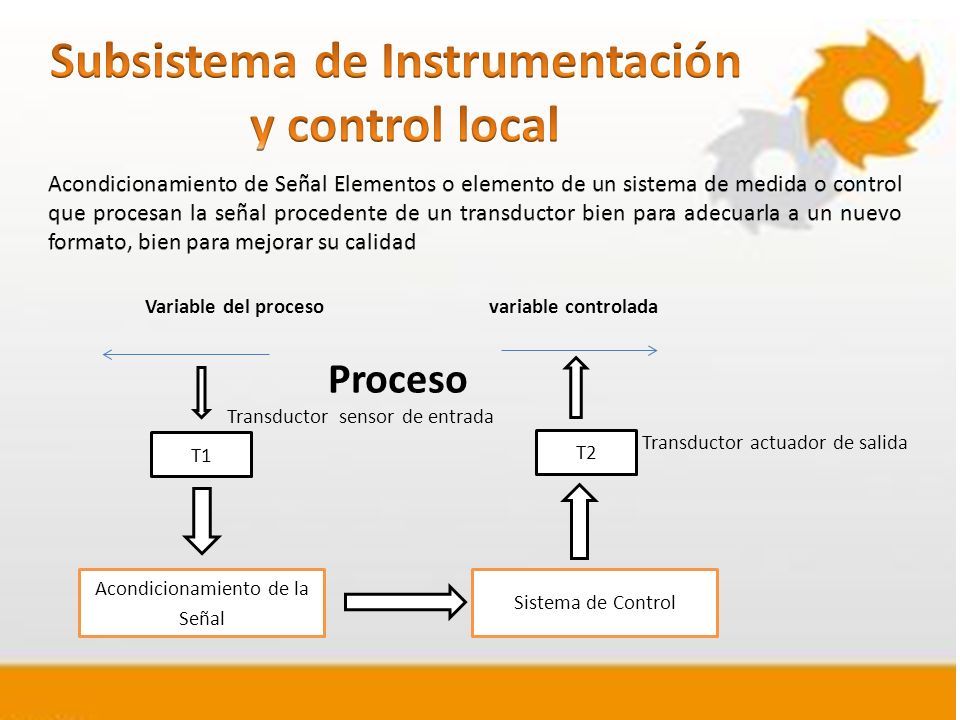

2 T1 Acondicionamiento de la Señal Sistema de Control T2 Variable del proceso variable controlada Proceso Transductor sensor de entrada Transductor actuador de salida

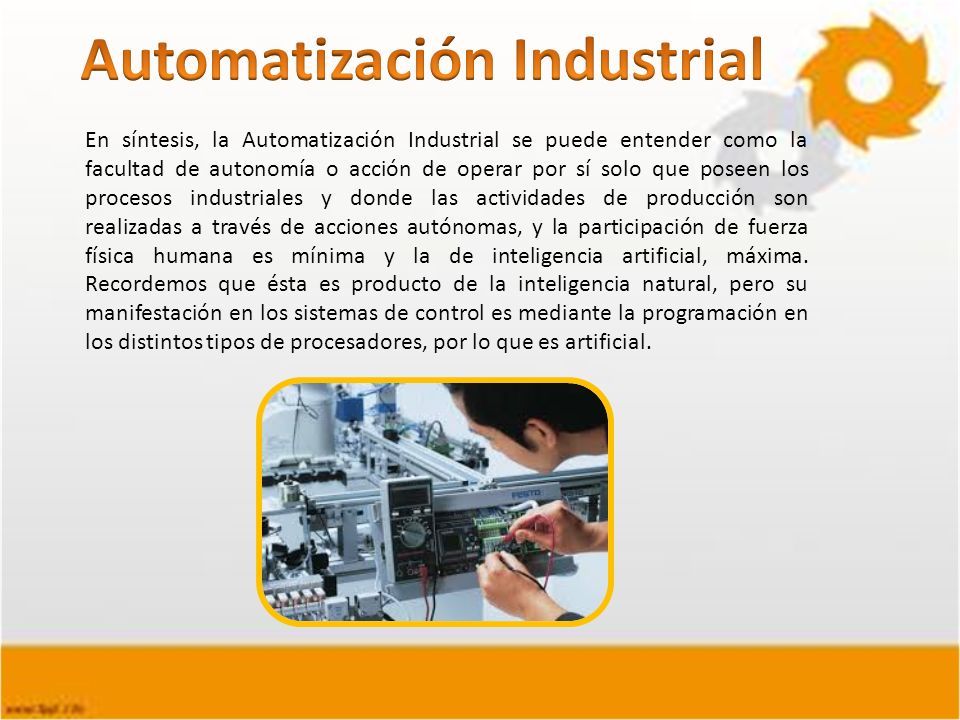

3 En síntesis, la Automatización Industrial se puede entender como la facultad de autonomía o acción de operar por sí solo que poseen los procesos industriales y donde las actividades de producción son realizadas a través de acciones autónomas, y la participación de fuerza física humana es mínima y la de inteligencia artificial, máxima. Recordemos que ésta es producto de la inteligencia natural, pero su manifestación en los sistemas de control es mediante la programación en los distintos tipos de procesadores, por lo que es artificial.

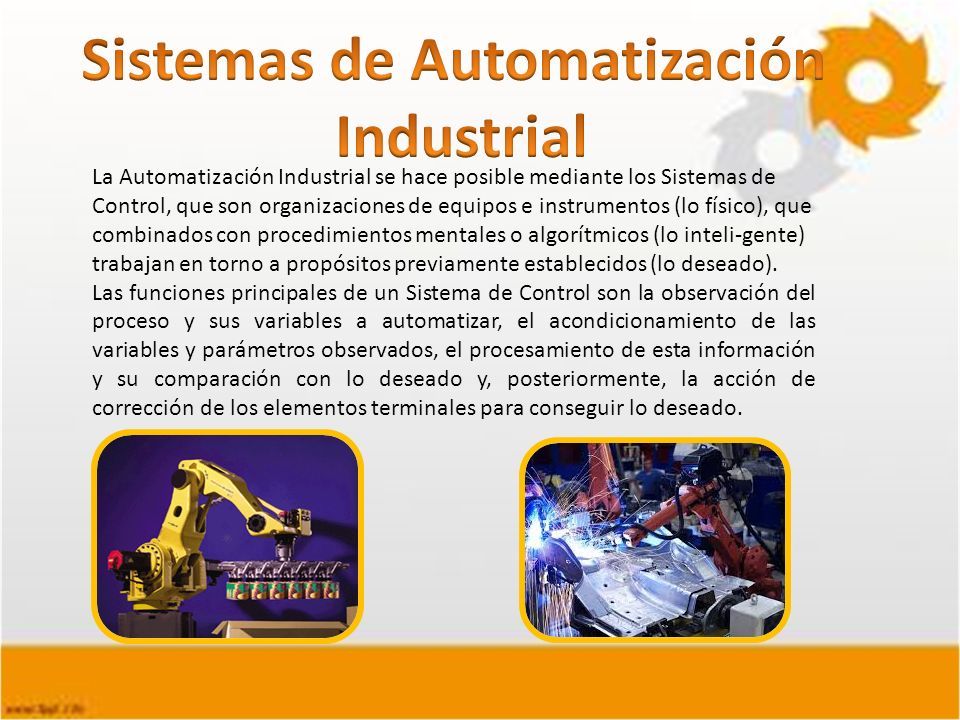

4 La Automatización Industrial se hace posible mediante los Sistemas de Control, que son organizaciones de equipos e instrumentos (lo físico), que combinados con procedimientos mentales o algorítmicos (lo inteli-gente) trabajan en torno a propósitos previamente establecidos (lo deseado). Las funciones principales de un Sistema de Control son la observación del proceso y sus variables a automatizar, el acondicionamiento de las variables y parámetros observados, el procesamiento de esta información y su comparación con lo deseado y, posteriormente, la acción de corrección de los elementos terminales para conseguir lo deseado.

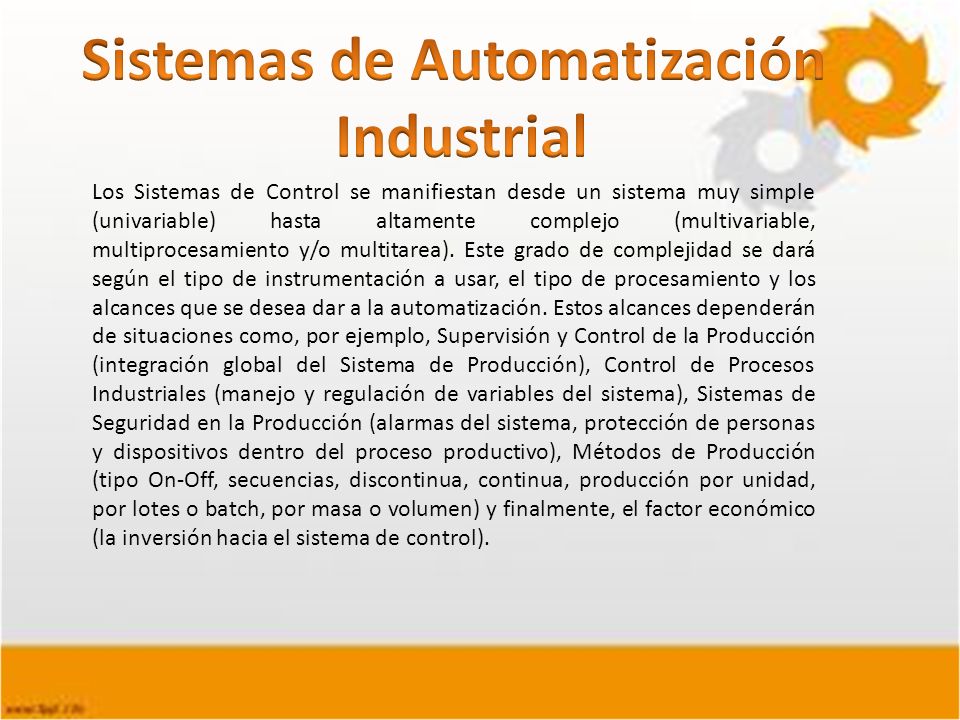

5 Los Sistemas de Control se manifiestan desde un sistema muy simple (univariable) hasta altamente complejo (multivariable, multiprocesamiento y/o multitarea). Este grado de complejidad se dará según el tipo de instrumentación a usar, el tipo de procesamiento y los alcances que se desea dar a la automatización. Estos alcances dependerán de situaciones como, por ejemplo, Supervisión y Control de la Producción (integración global del Sistema de Producción), Control de Procesos Industriales (manejo y regulación de variables del sistema), Sistemas de Seguridad en la Producción (alarmas del sistema, protección de personas y dispositivos dentro del proceso productivo), Métodos de Producción (tipo On-Off, secuencias, discontinua, continua, producción por unidad, por lotes o batch, por masa o volumen) y finalmente, el factor económico (la inversión hacia el sistema de control).

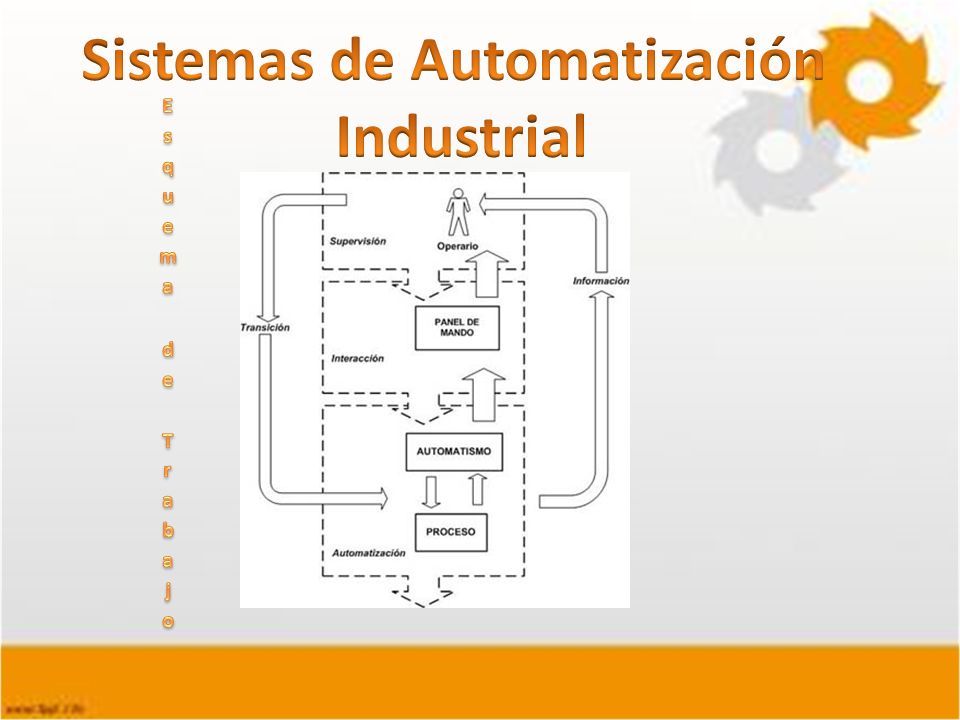

6

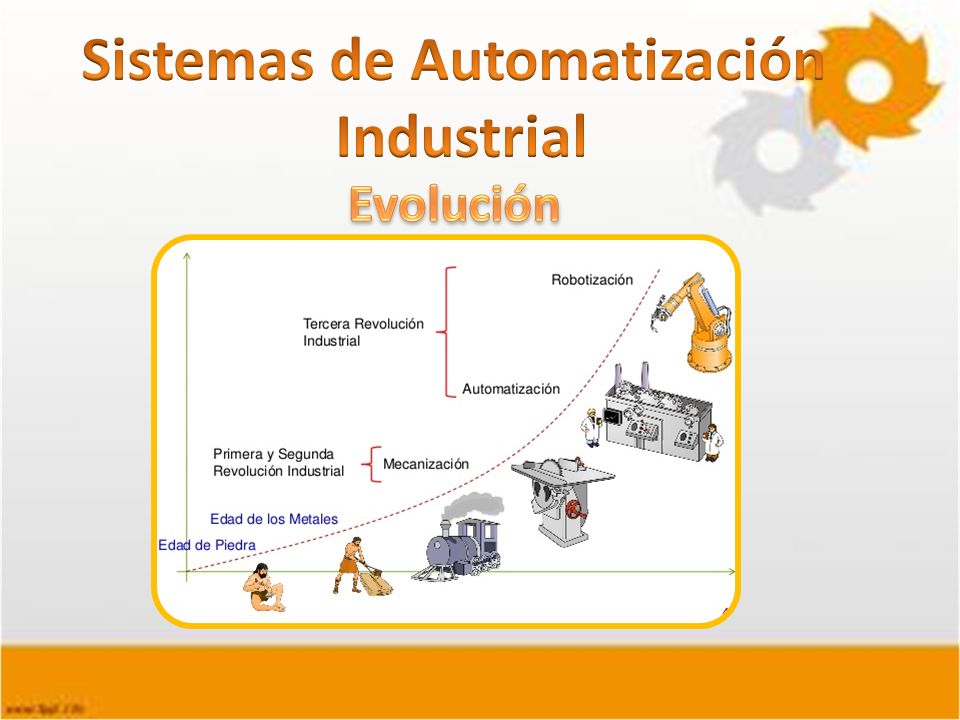

7

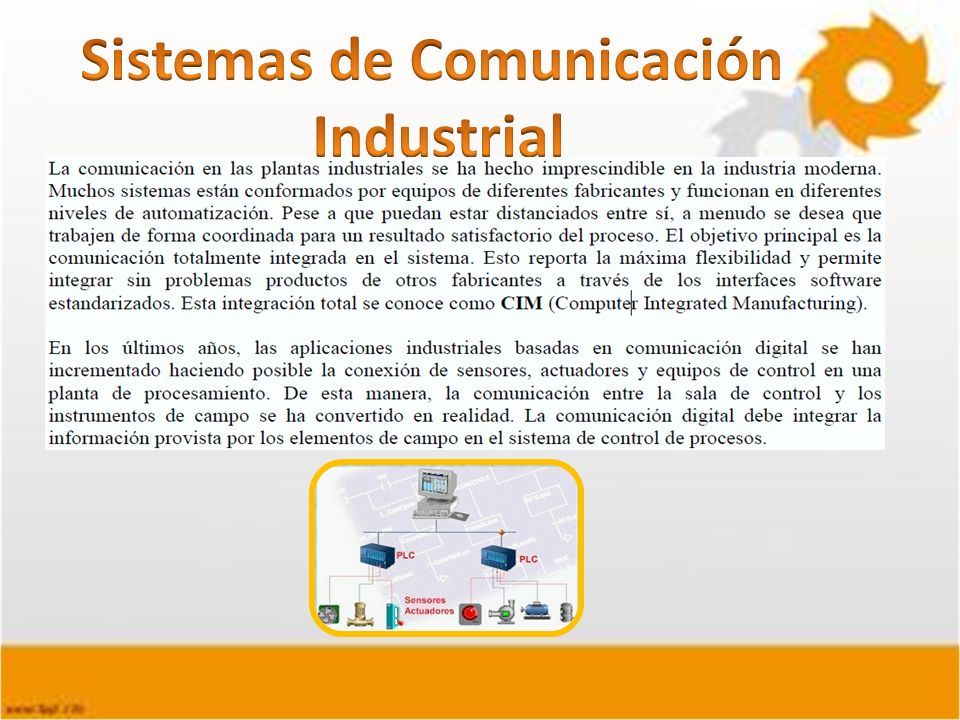

8

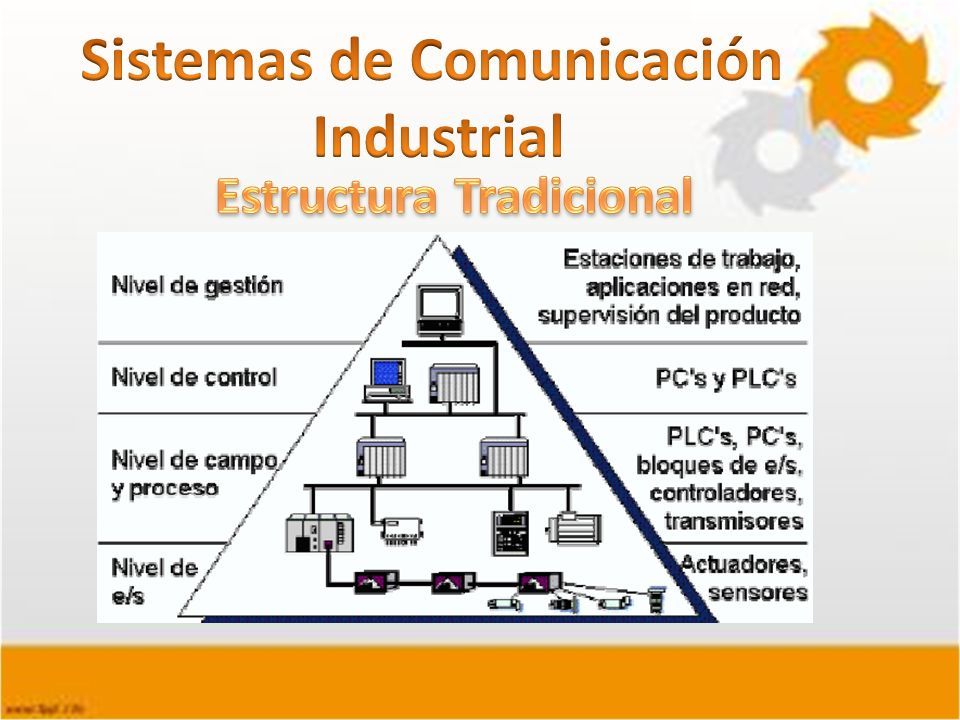

9

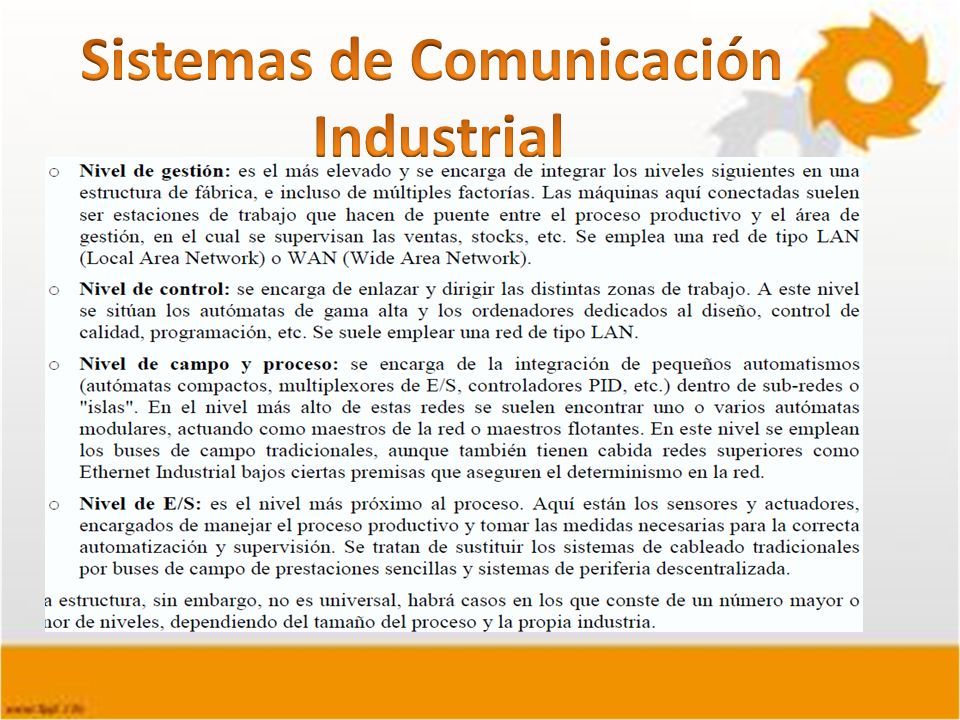

10

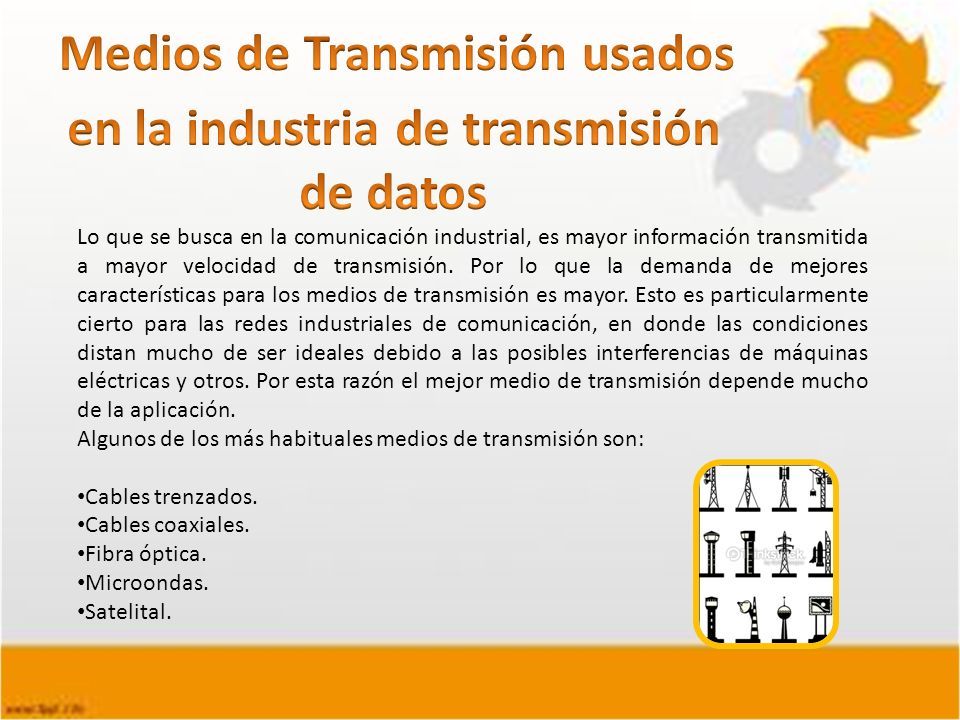

11 Lo que se busca en la comunicación industrial, es mayor información transmitida a mayor velocidad de transmisión. Por lo que la demanda de mejores características para los medios de transmisión es mayor. Esto es particularmente cierto para las redes industriales de comunicación, en donde las condiciones distan mucho de ser ideales debido a las posibles interferencias de máquinas eléctricas y otros. Por esta razón el mejor medio de transmisión depende mucho de la aplicación. Algunos de los más habituales medios de transmisión son: Cables trenzados. Cables coaxiales. Fibra óptica. Microondas. Satelital.

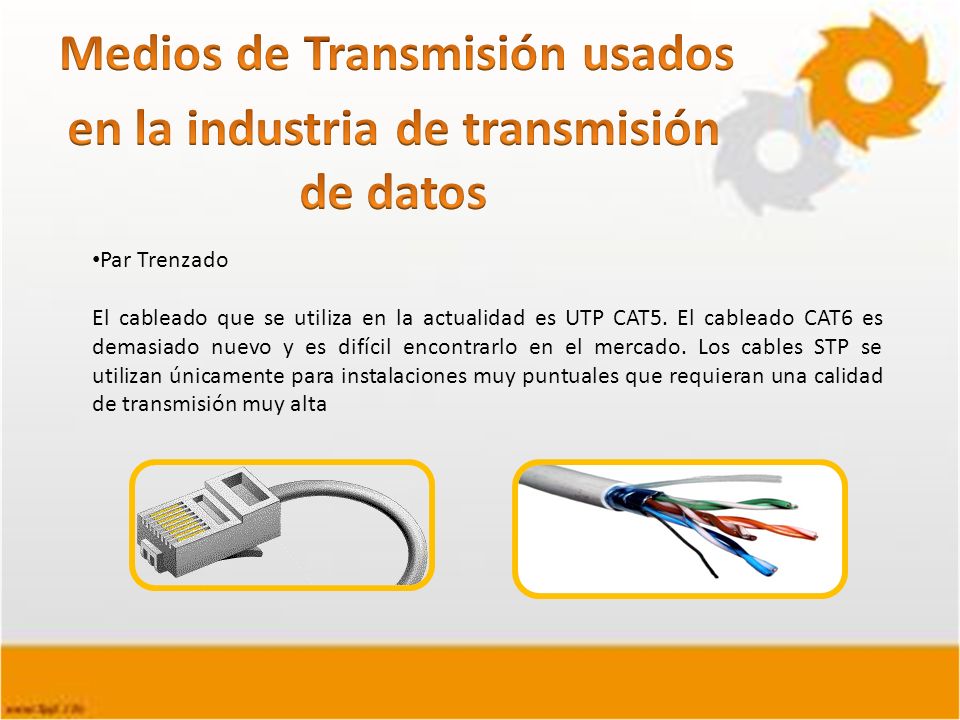

12 Par Trenzado El cableado que se utiliza en la actualidad es UTP CAT5. El cableado CAT6 es demasiado nuevo y es difícil encontrarlo en el mercado. Los cables STP se utilizan únicamente para instalaciones muy puntuales que requieran una calidad de transmisión muy alta

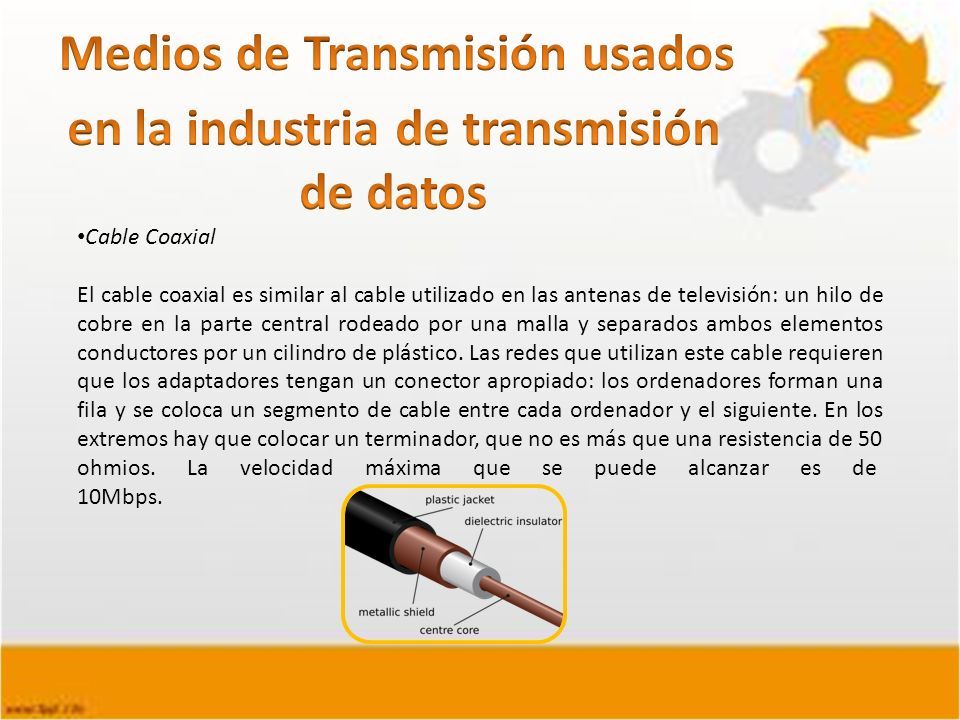

13 Cable Coaxial El cable coaxial es similar al cable utilizado en las antenas de televisión: un hilo de cobre en la parte central rodeado por una malla y separados ambos elementos conductores por un cilindro de plástico. Las redes que utilizan este cable requieren que los adaptadores tengan un conector apropiado: los ordenadores forman una fila y se coloca un segmento de cable entre cada ordenador y el siguiente. En los extremos hay que colocar un terminador, que no es más que una resistencia de 50 ohmios. La velocidad máxima que se puede alcanzar es de 10Mbps.

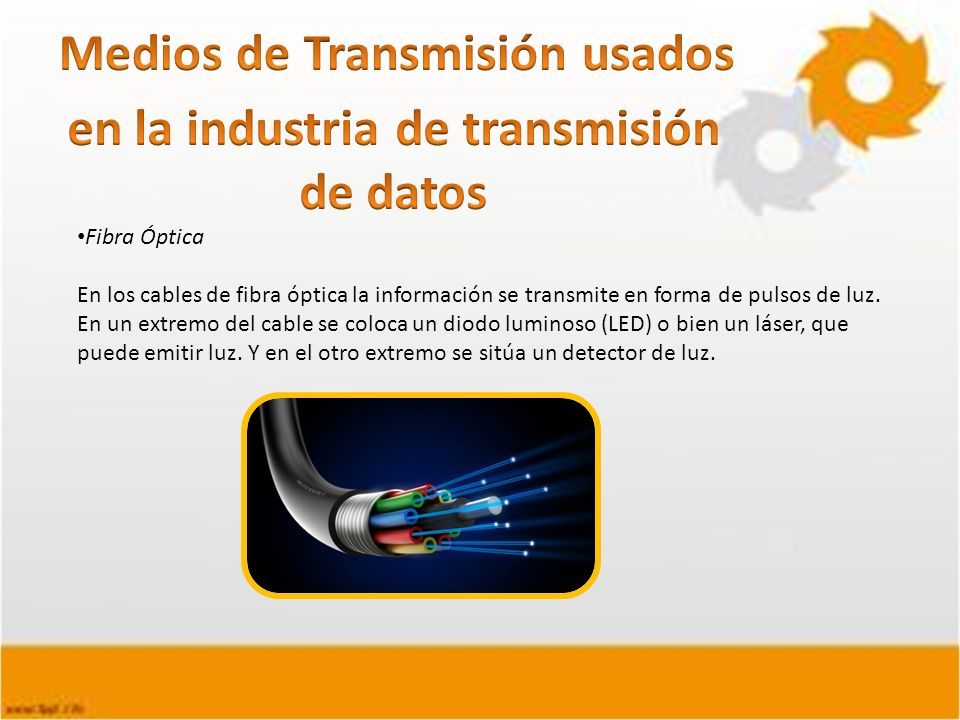

14 Fibra Óptica En los cables de fibra óptica la información se transmite en forma de pulsos de luz. En un extremo del cable se coloca un diodo luminoso (LED) o bien un láser, que puede emitir luz. Y en el otro extremo se sitúa un detector de luz.

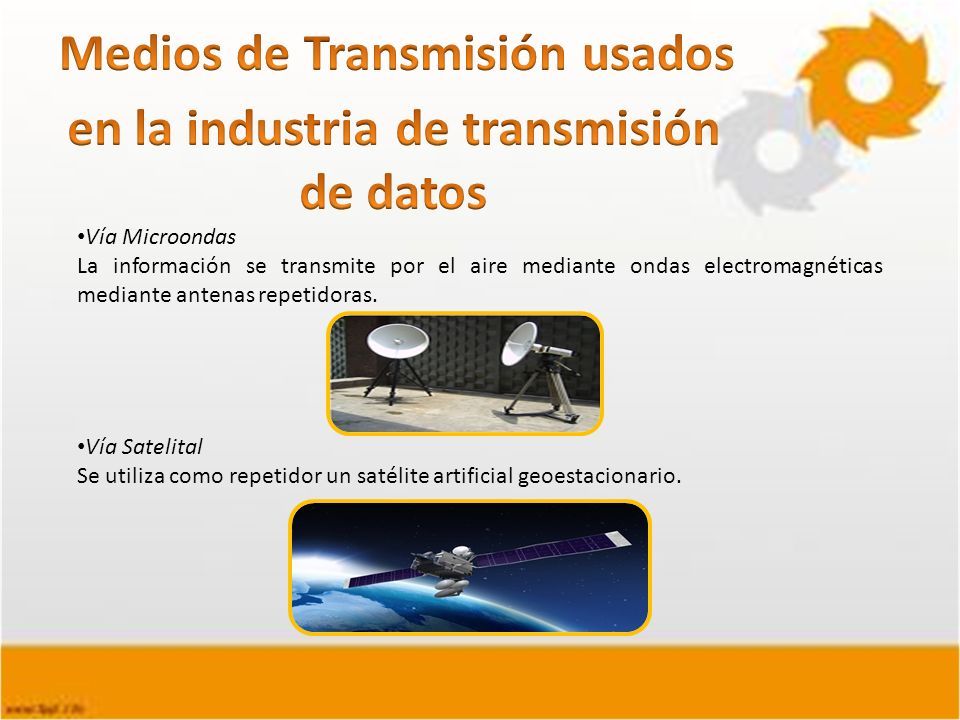

15 Vía Microondas La información se transmite por el aire mediante ondas electromagnéticas mediante antenas repetidoras. Vía Satelital Se utiliza como repetidor un satélite artificial geoestacionario.
