Sistema SHOT
2
SISTEMA SHOT. Sistema de humidificación activo para brindar oxígeno suplementario a pacientes de modo no invasivo. Y proporcionar los niveles de temperatura y humedad necesarios para preservar el mecanismo de defensa natural del cuerpo a través del gas proporcionado al paciente, y evitar problemas clínicos posteriores
3
APLICACIONES DEL SISTEMA SHOT Complementa la función de entrega de oxigeno. Humidificación y calentamiento en la vía aérea superior e inferior, cuando por algún proceso patológico se vea alterada la función pulmonar. Disminuye la perdida de calor y agua del tracto respiratorio.
4
PARTES Y COMPONENTES SISTEMA SHOT. Sistema de humidificación servo controlado “Humidem CT Dual”. Sensor de temperatura Dual, Reusable. Cable adaptador para calentador de tubo sencillo. Mezclador de Aire/Oxigeno del 21% al 100% para flujos bajos o altos. Incluye flujometro de oxigeno y soporte de montaje a base tubular. Juego de reguladores de aire oxigeno con manómetro, filtro y soporte a base tubular, incluye mangueras de aire y oxigeno para el mezclador y conexión a tomas murales DISS. Manual de operación. Base Rodable para “Humidem CT Dual”.
5

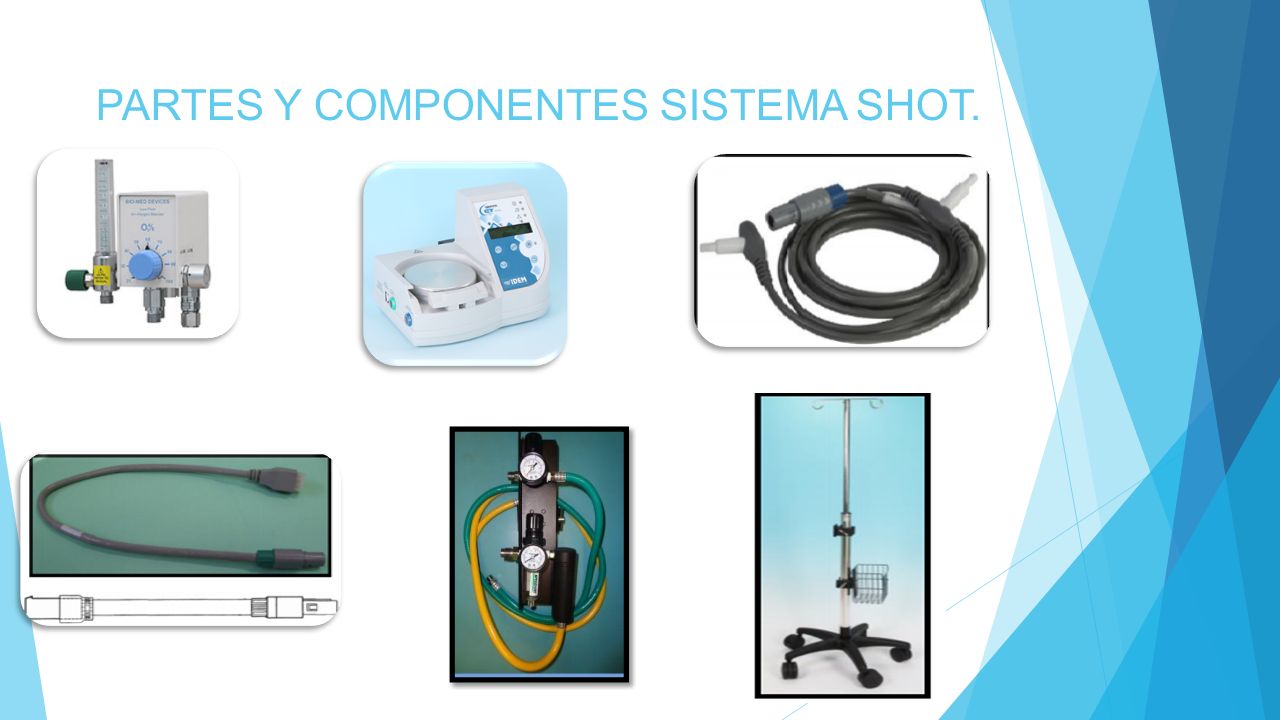

PARTES Y COMPONENTES SISTEMA SHOT.
6
CIRCUITOS PARA OXIGENOTERAPIA SHOT Circuito de paciente Adulto desechable Ventila® para terapia de humidificación y oxigeno SHOT y cámara de humidificación universal desechable con sistema de auto llenado. Circuito de paciente Neonatal desechable, Ventila® para Terapia de Humidificación y Oxigeno p/ Blender (SHOT) y cámara de humidificación universal desechable con sistema de auto- llenado.
7
Prevenciones : HIPOXEMIA. Consiste en la disminución de la Presión arterial de oxigeno ( Pa O 2 ) por debajo de 60 mmHg, que corresponde a una saturación del 90% de O 2. HIPOXIA Consiste en el déficit en el transporte de O 2 hacia los tejidos.
8
OBJETIVOS: Tratar o prevenir la hipoxemia Tratar la hipertensión pulmonar Reducir el trabajo respiratorio Disminuir la sobrecarga cardiaca
9
INDICACIONES Siempre que exista una deficiencia en el aporte de O2 a los tejidos, es decir, en hipoxia celular. La hipoxia celular puede deberse a : Disminución de la cantidad de O2 en el aire inspirado ( Eje: alturas, obstrucción vías aéreas) Disminución de la ventilación alveolar. La disminución de gasto cardiaco, provoca menor aporte de oxígeno a los tejidos, como ejemplo de éstos están el infarto agudo del miocardio, hipotensión e insuficiencia cardiaca congestiva, paro cardiaco, intoxicaciones por gases perjudiciales y algunos tipos de anemia.
10
CONDICIONES PARA LA ADMINISTRACION DE O2 Dosificado: la dosis a administrar se evalúa según la saturación de O2 y medición de gases arteriales. Controlado : es necesario vigilar si los lt /min se corresponden con la FIO2. Humidificado : agua bidestilada. Continuo : la administración de O2 no se debe interrumpir hasta corregir la alteración.
11
Es aquel método que no proporciona la totalidad del gas inspirado y parte del volumen inspirado debe ser tomado del medio ambiente. Este método se utiliza cuando la FR es menor de 25 respiraciones por min y cuando el patrón respiratorio es estable. Proporcionan concentraciones de O 2 entre 21-90%. Cánula nasal. Mascarilla de O 2 simple. Mascarilla de re-respiración con bolsa de reserva. SISTEMA DE BAJO FLUJO
13
SISTEMA DE ALTO FLUJO Es aquel en el cual el flujo total de O2 que suministra el equipo es suficiente para proporcionar la totalidad de gas inspirado, es decir, el paciente solamente respira el gas suministrado por el sistema. Las ventajas de este sistema: Se puede proporcionar una FIO2 constante y definida Se puede controlar: Temperatura, humedad y concentración de O2 Proporcionan concentraciones de O 2 entre 26 – 50% Tenemos: Mascarilla con sistema Venturi.
14
SISTEMA DE ALTO FLUJO DispositivoFlujo enFIO2 (%) Mascarilla Venturi 3 lt /min 6 lt /min 9 lt /min 12 lt /min 15 lt /min 24% 28% 35% 40% 60%
