Electrónica General y Aplicada

Presentación del tema: "Electrónica General y Aplicada"— Transcripción de la presentación:

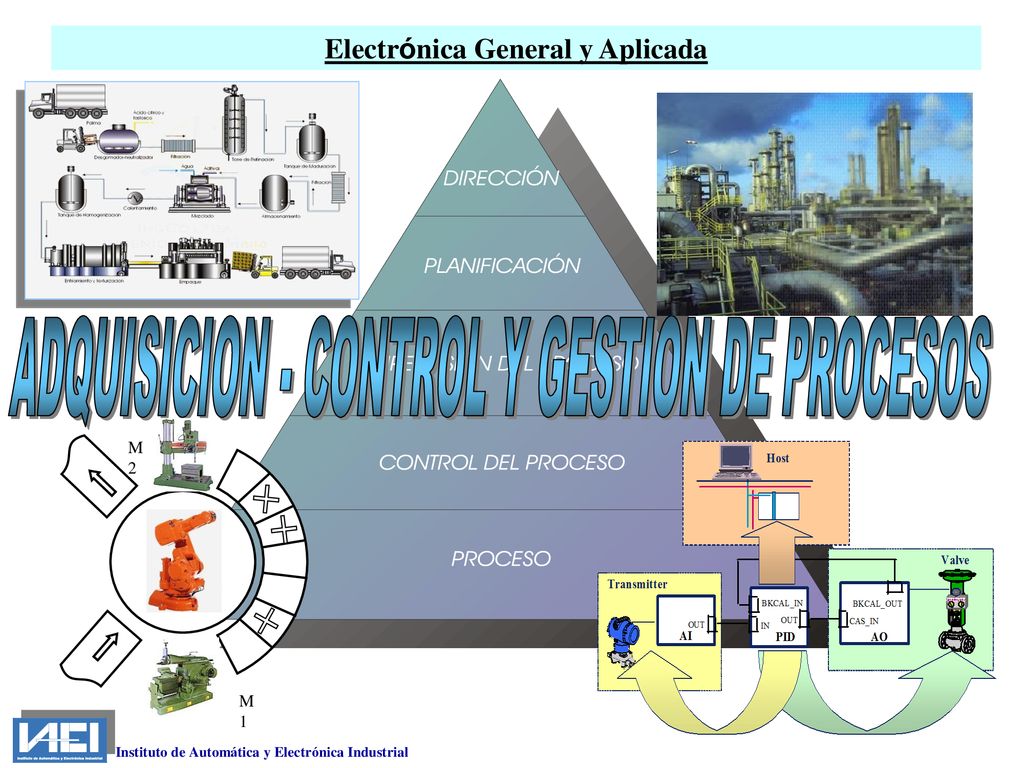

1 Electrónica General y Aplicada
ADQUISICION - CONTROL Y GESTION DE PROCESOS M1 M2 Instituto de Automática y Electrónica Industrial

2 Electrónica General y Aplicada
EXISTEN DOS MANERAS DE VER LA EMPRESA HACIA AFUERA DESDE ADENTRO Información para los Mercados Información para la Producción INTEGRACION Instituto de Automática y Electrónica Industrial

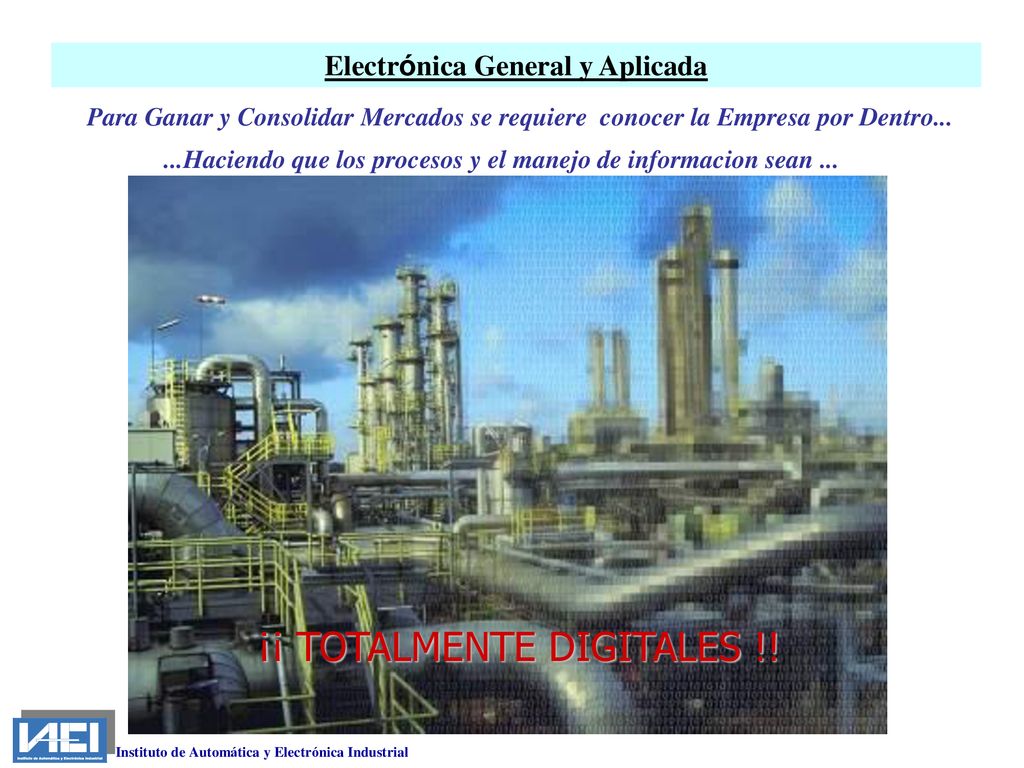

3 Electrónica General y Aplicada
Para Ganar y Consolidar Mercados se requiere conocer la Empresa por Dentro... ...Haciendo que los procesos y el manejo de informacion sean ... ¡¡ TOTALMENTE DIGITALES !! Instituto de Automática y Electrónica Industrial

4 Nivel de Supervisión con SCADA

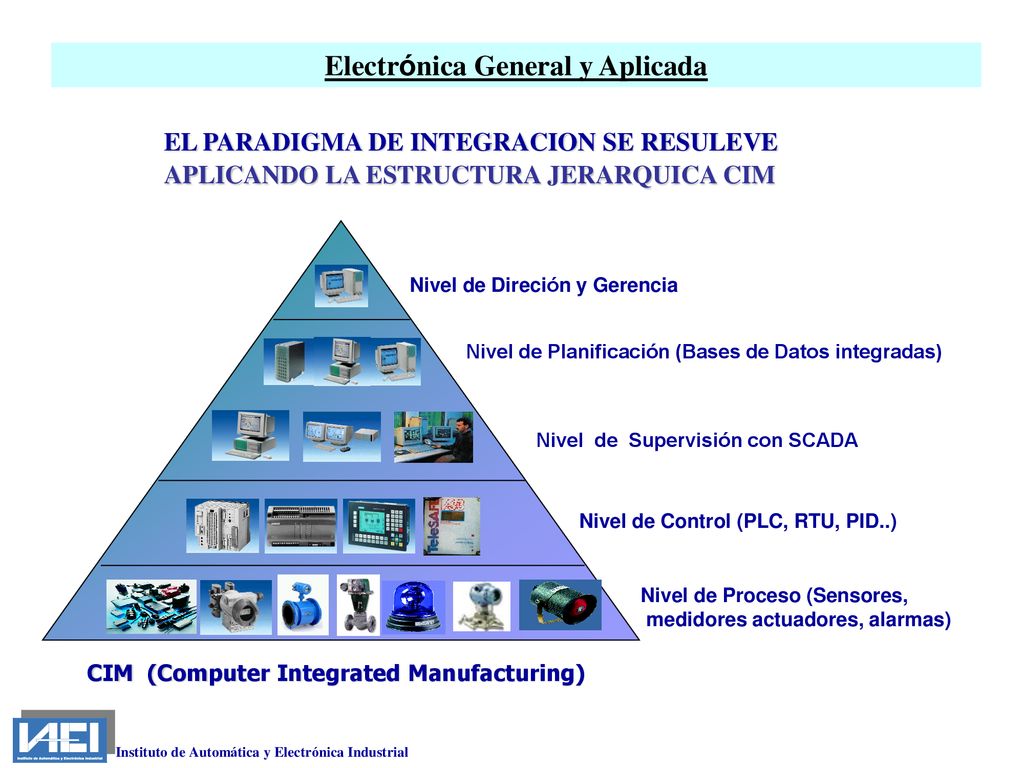

Electrónica General y Aplicada EL PARADIGMA DE INTEGRACION SE RESULEVE APLICANDO LA ESTRUCTURA JERARQUICA CIM Nivel de Direción y Gerencia Nivel de Supervisión con SCADA Nivel de Control (PLC, RTU, PID..) CIM (Computer Integrated Manufacturing) Nivel de Planificación (Bases de Datos integradas) Nivel de Proceso (Sensores, medidores actuadores, alarmas) Instituto de Automática y Electrónica Industrial

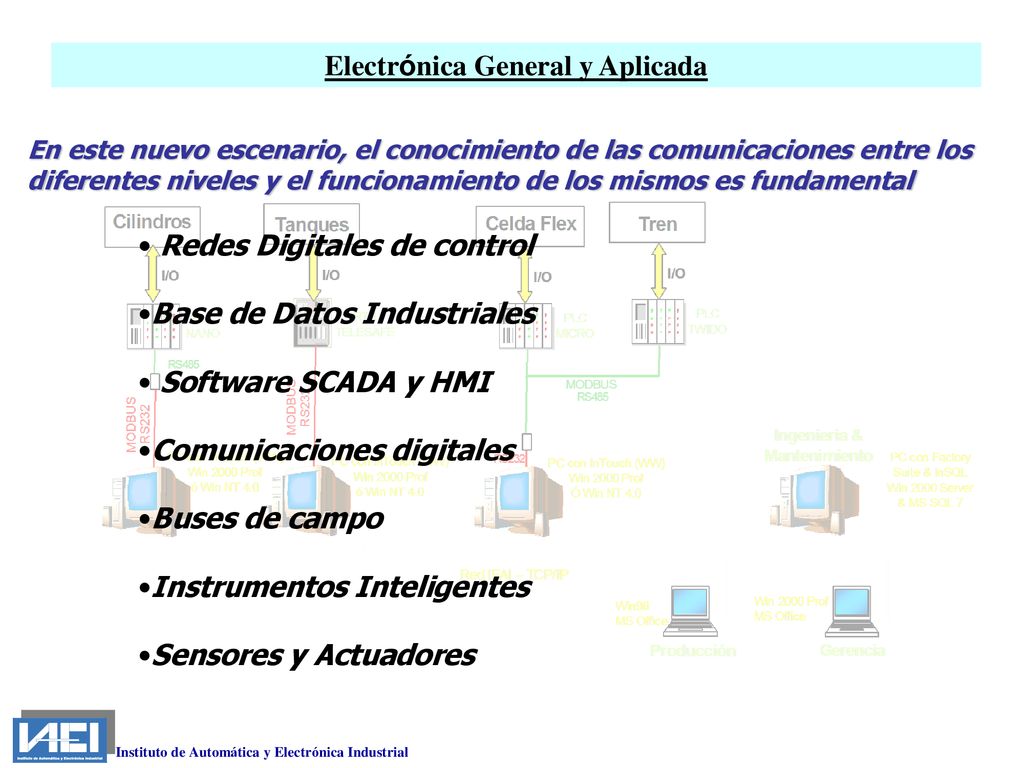

5 Electrónica General y Aplicada
En este nuevo escenario, el conocimiento de las comunicaciones entre los diferentes niveles y el funcionamiento de los mismos es fundamental Redes Digitales de control Base de Datos Industriales Software SCADA y HMI Comunicaciones digitales Buses de campo Instrumentos Inteligentes Sensores y Actuadores Instituto de Automática y Electrónica Industrial

6 Electrónica General y Aplicada

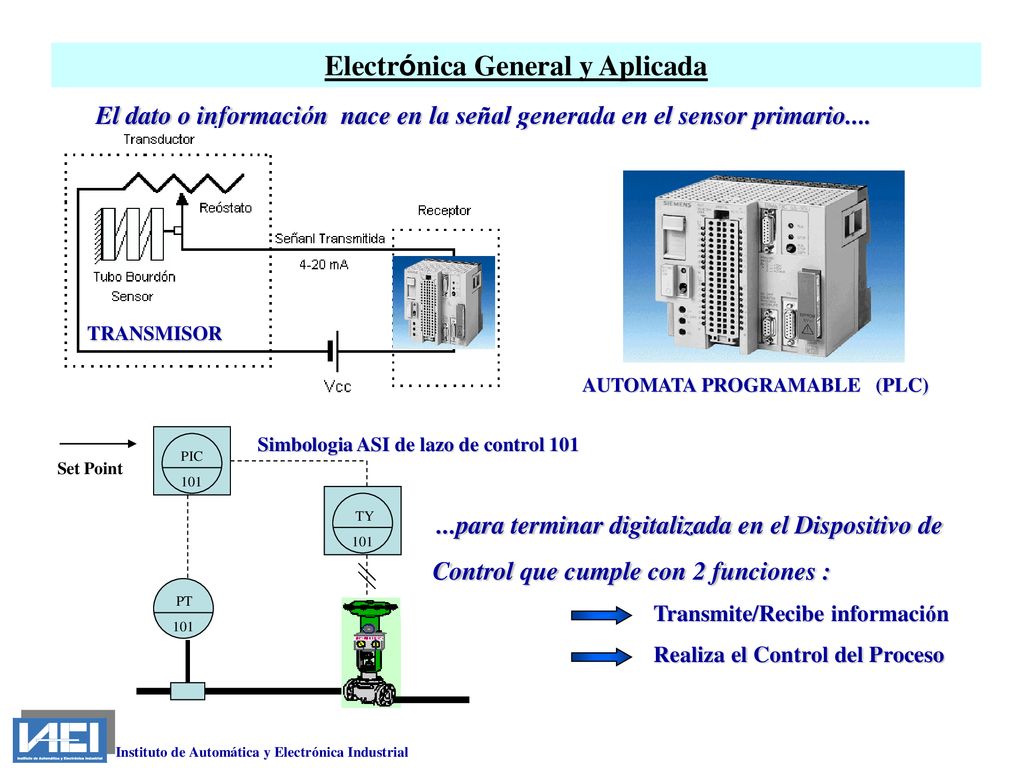

El dato o información nace en la señal generada en el sensor primario.... TRANSMISOR AUTOMATA PROGRAMABLE (PLC) Simbologia ASI de lazo de control 101 PIC 101 Set Point TY 101 ...para terminar digitalizada en el Dispositivo de Control que cumple con 2 funciones : Transmite/Recibe información Realiza el Control del Proceso PT 101 Instituto de Automática y Electrónica Industrial

7 Electrónica General y Aplicada

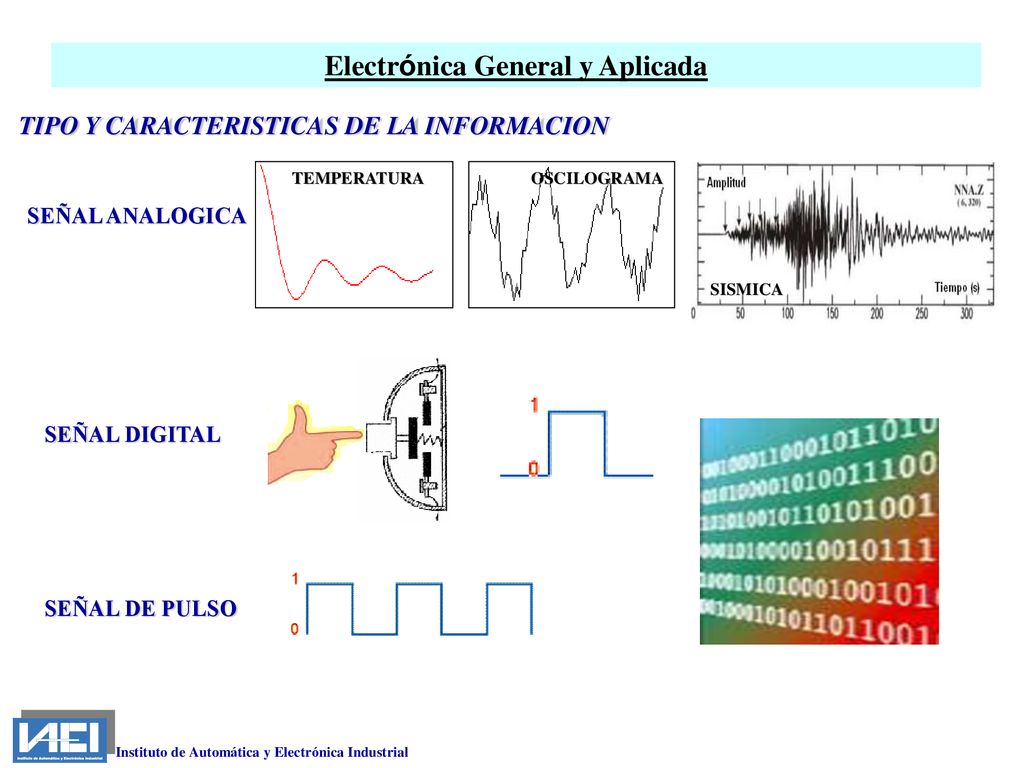

TIPO Y CARACTERISTICAS DE LA INFORMACION TEMPERATURA OSCILOGRAMA SEÑAL ANALOGICA SISMICA SEÑAL DIGITAL SEÑAL DE PULSO Instituto de Automática y Electrónica Industrial

8 Electrónica General y Aplicada

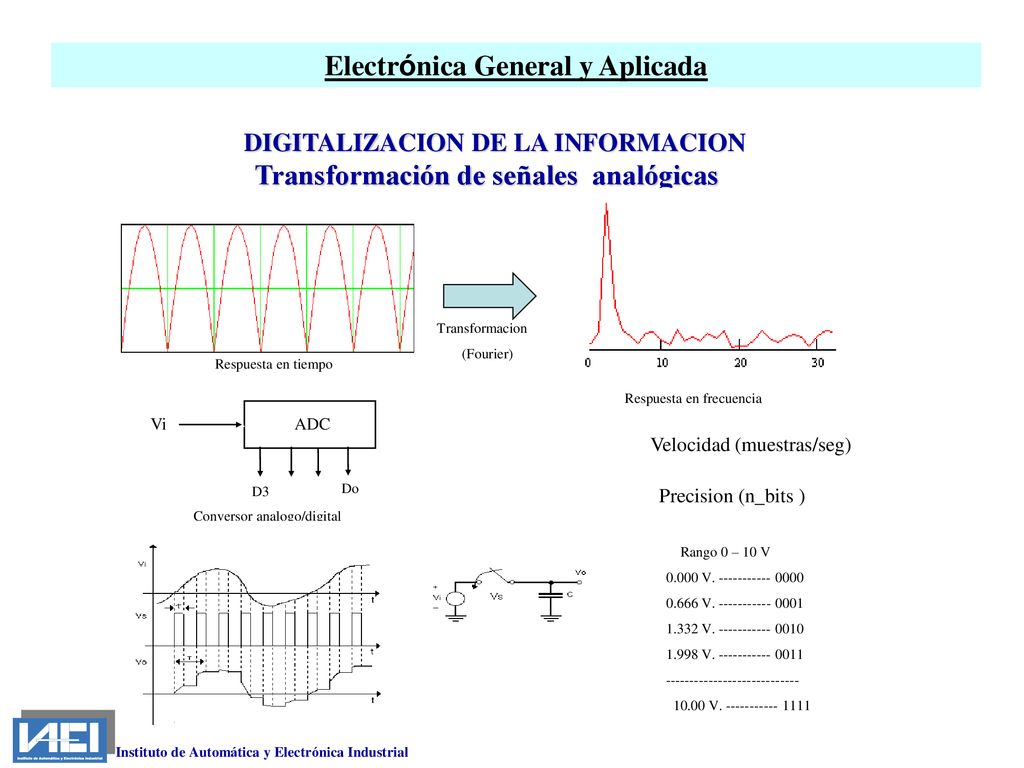

DIGITALIZACION DE LA INFORMACION Transformación de señales analógicas Respuesta en frecuencia Transformacion (Fourier) Respuesta en tiempo ADC Vi Do D3 Conversor analogo/digital Velocidad (muestras/seg) Precision (n_bits ) Rango 0 – 10 V 0.000 V 0.666 V 1.332 V 1.998 V 10.00 V Instituto de Automática y Electrónica Industrial

9 Electrónica General y Aplicada

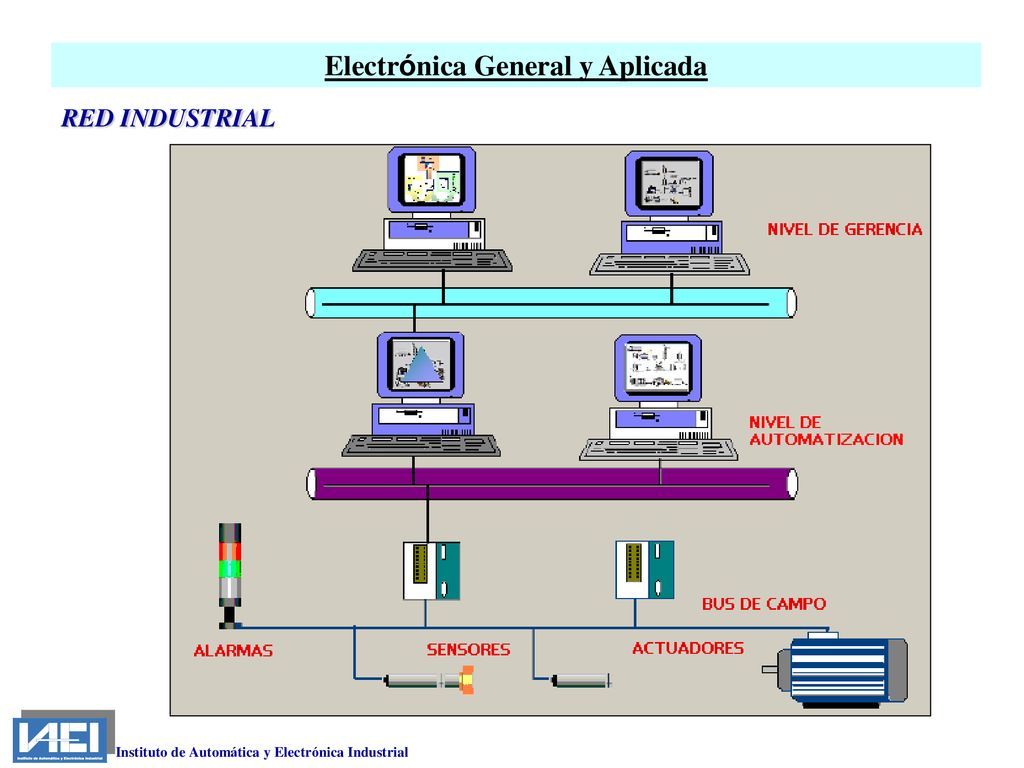

RED INDUSTRIAL Instituto de Automática y Electrónica Industrial

10 Electrónica General y Aplicada

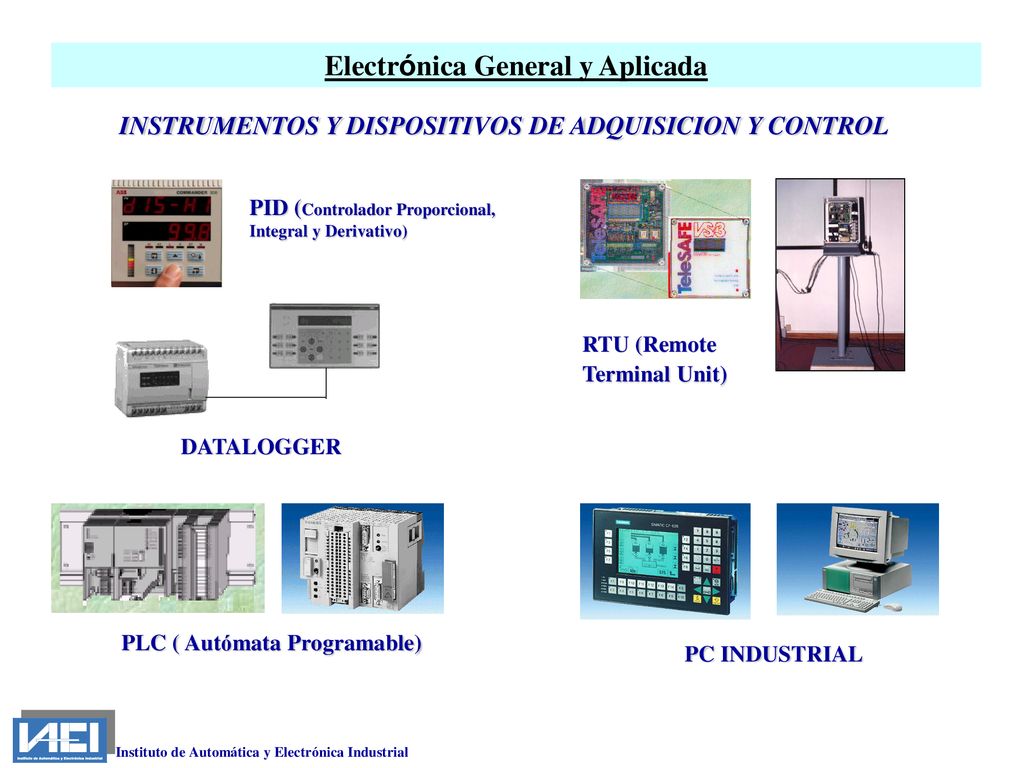

INSTRUMENTOS Y DISPOSITIVOS DE ADQUISICION Y CONTROL PID (Controlador Proporcional, Integral y Derivativo) RTU (Remote Terminal Unit) DATALOGGER PLC ( Autómata Programable) PC INDUSTRIAL Instituto de Automática y Electrónica Industrial

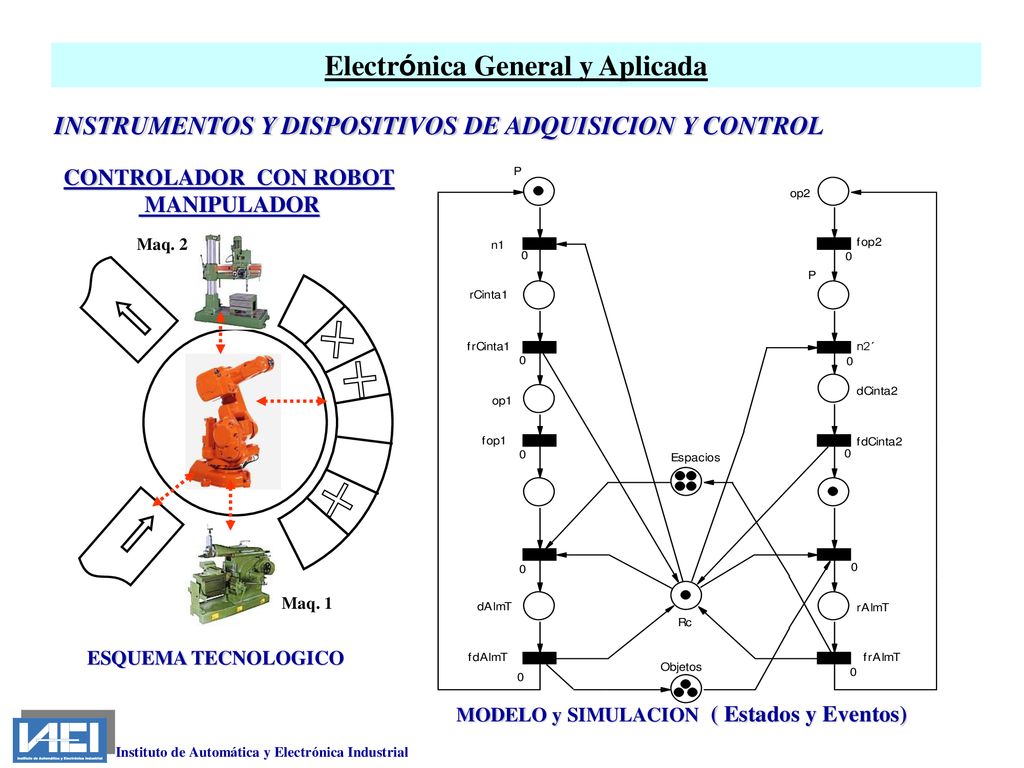

11 Electrónica General y Aplicada
INSTRUMENTOS Y DISPOSITIVOS DE ADQUISICION Y CONTROL CONTROLADOR CON ROBOT MANIPULADOR Maq. 1 Maq. 2 ESQUEMA TECNOLOGICO MODELO y SIMULACION ( Estados y Eventos) Instituto de Automática y Electrónica Industrial

12 Electrónica General y Aplicada

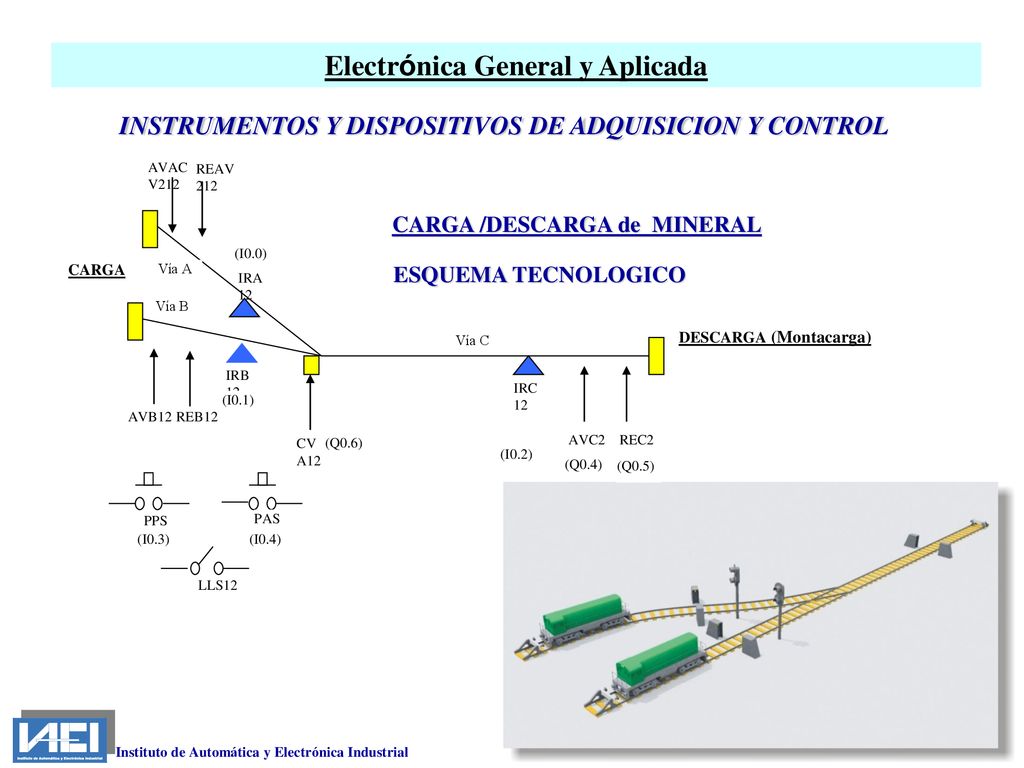

INSTRUMENTOS Y DISPOSITIVOS DE ADQUISICION Y CONTROL Vía A Vía B IRB12 Vía C CV A12 REC2 IRC12 IRA12 (Q0.4) (I0.1) (I0.2) (I0.0) AVC2 (Q0.6) (Q0.5) AVACV212 REAV212 REB12 AVB12 PPS12 PASSS12 LLS12 (I0.4) (I0.3) CARGA CARGA /DESCARGA de MINERAL ESQUEMA TECNOLOGICO DESCARGA (Montacarga) Instituto de Automática y Electrónica Industrial

13 Electrónica General y Aplicada

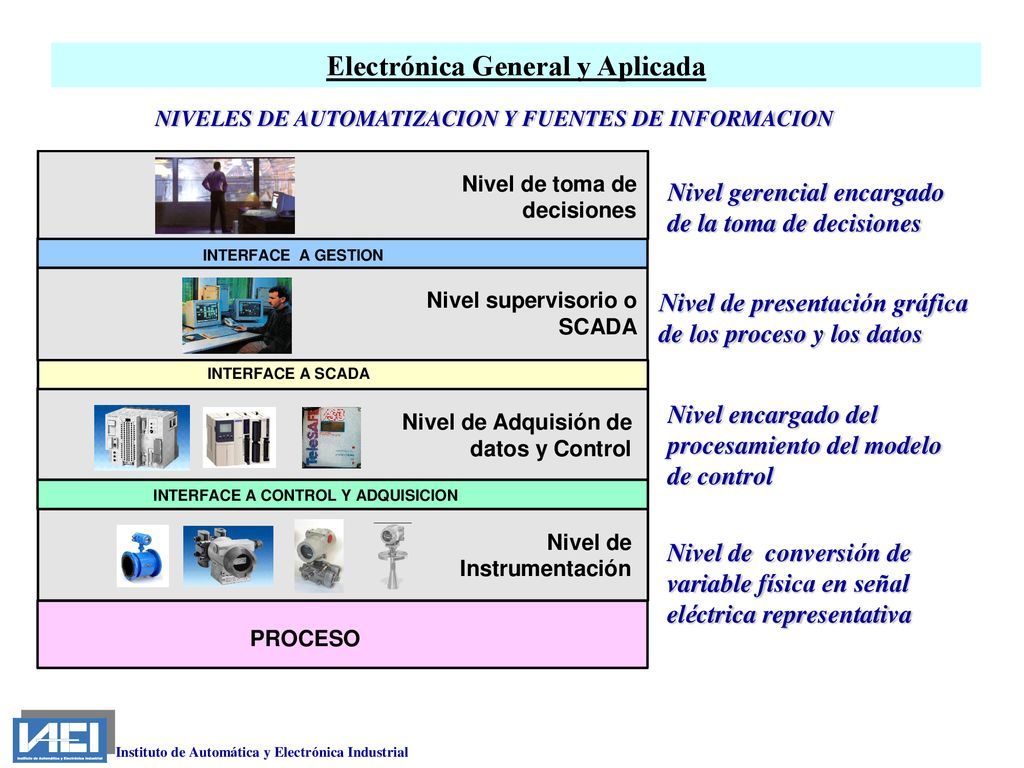

NIVELES DE AUTOMATIZACION Y FUENTES DE INFORMACION Nivel gerencial encargado de la toma de decisiones Nivel de presentación gráfica de los proceso y los datos Nivel encargado del procesamiento del modelo de control Nivel de conversión de variable física en señal eléctrica representativa Instituto de Automática y Electrónica Industrial

14 Electrónica General y Aplicada - Comunicación en Entornos Industriales – Tema 8

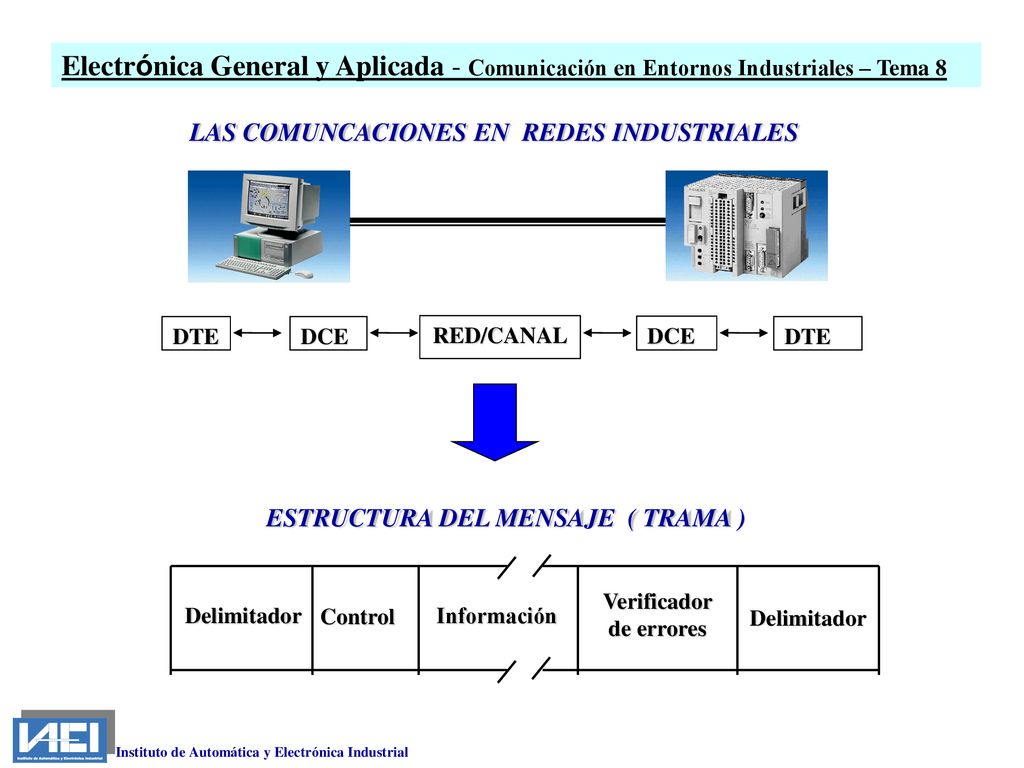

LAS COMUNCACIONES EN REDES INDUSTRIALES DTE DCE RED/CANAL DCE DTE ESTRUCTURA DEL MENSAJE ( TRAMA ) Delimitador Control Información Verificador de errores Instituto de Automática y Electrónica Industrial

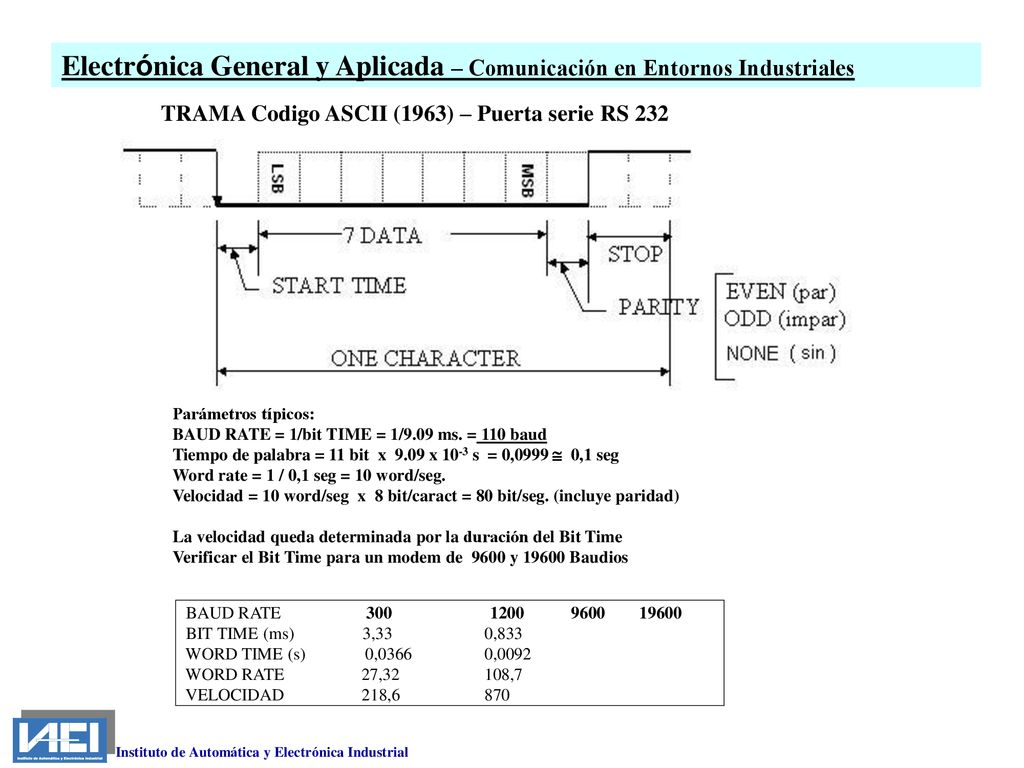

15 TRAMA Codigo ASCII (1963) – Puerta serie RS 232
Electrónica General y Aplicada – Comunicación en Entornos Industriales TRAMA Codigo ASCII (1963) – Puerta serie RS 232 1 Bit START: 7 Bit DATA 1 Bit PARITY 2 Bit STOP Parámetros típicos: BAUD RATE = 1/bit TIME = 1/9.09 ms. = 110 baud Tiempo de palabra = 11 bit x x 10-3 s = 0,0999  0,1 seg Word rate = 1 / 0,1 seg = 10 word/seg. Velocidad = 10 word/seg x 8 bit/caract = 80 bit/seg. (incluye paridad) La velocidad queda determinada por la duración del Bit Time Verificar el Bit Time para un modem de y Baudios BAUD RATE BIT TIME (ms) ,33 0,833 WORD TIME (s) ,0366 0,0092 WORD RATE ,32 108,7 VELOCIDAD ,6 870 Instituto de Automática y Electrónica Industrial

16 Electrónica General y Aplicada - Comunicación en Entornos Industriales – Tema 8

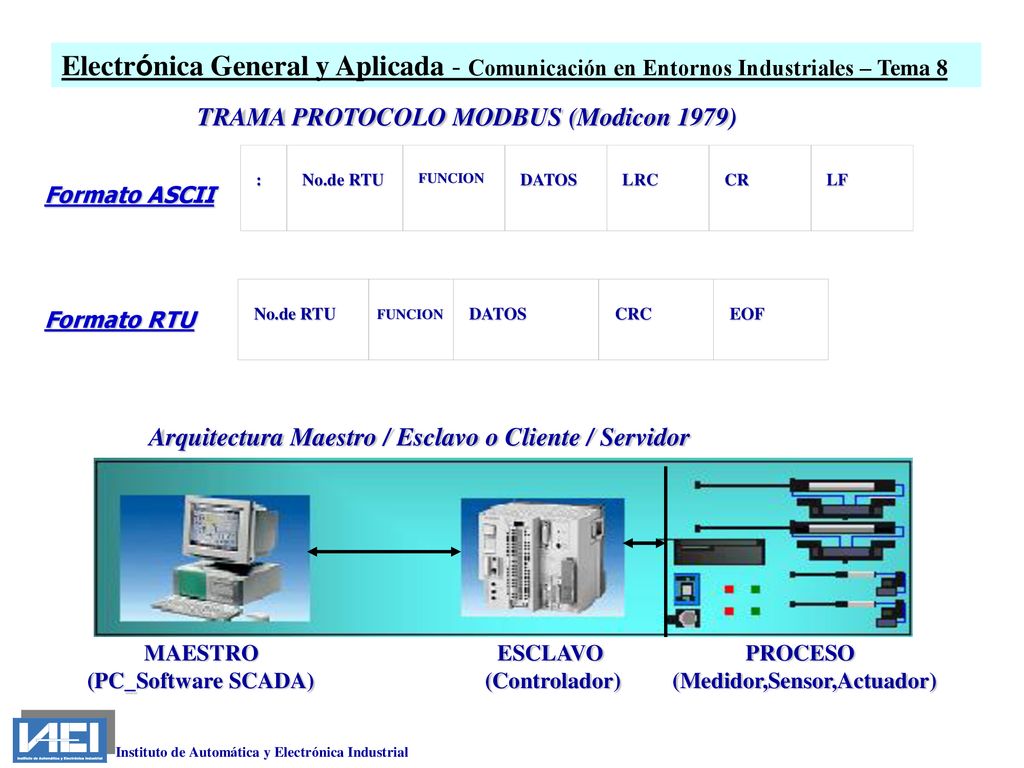

TRAMA PROTOCOLO MODBUS (Modicon 1979) : No.de RTU FUNCION DATOS LRC CR LF Formato ASCII Formato RTU No.de RTU DATOS CRC EOF FUNCION Arquitectura Maestro / Esclavo o Cliente / Servidor MAESTRO ESCLAVO PROCESO (PC_Software SCADA) (Controlador) (Medidor,Sensor,Actuador) Instituto de Automática y Electrónica Industrial

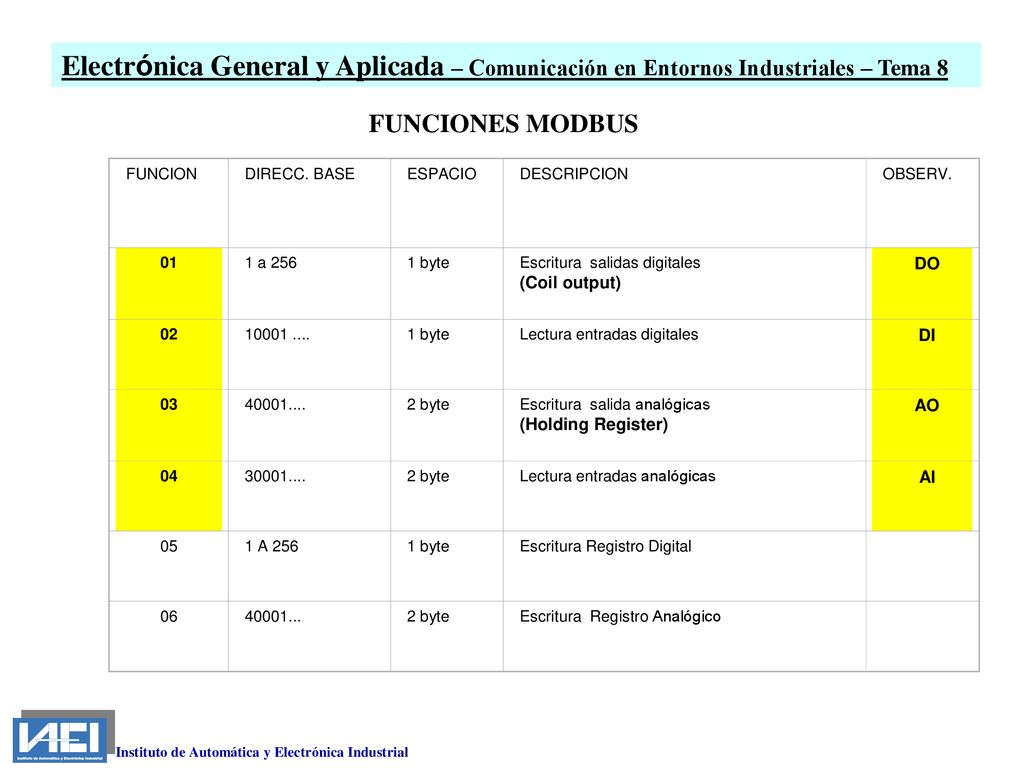

17 Electrónica General y Aplicada – Comunicación en Entornos Industriales – Tema 8
FUNCIONES MODBUS FUNCION DIRECC. BASE ESPACIO DESCRIPCION OBSERV. 01 1 a 256 1 byte Escritura salidas digitales (Coil output) DO 02 Lectura entradas digitales DI 03 2 byte Escritura salida analógicas (Holding Register) AO 04 Lectura entradas analógicas AI 05 1 A 256 Escritura Registro Digital 06 Escritura Registro Analógico Instituto de Automática y Electrónica Industrial

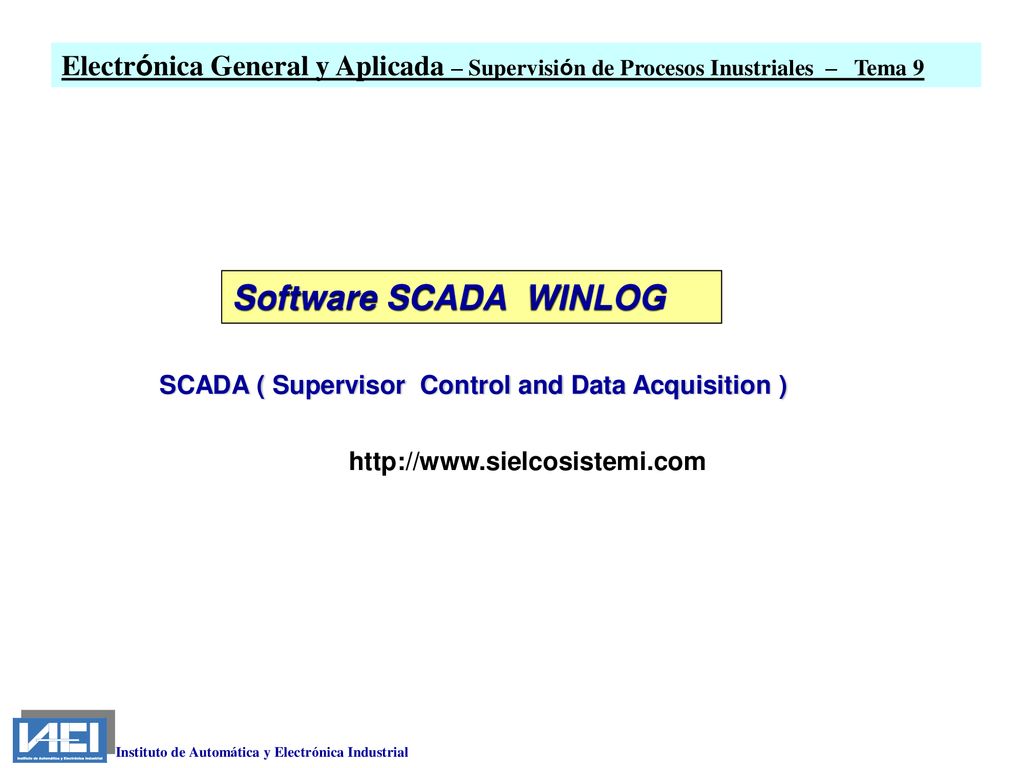

18 Electrónica General y Aplicada – Supervisión de Procesos Inustriales – Tema 9
Software SCADA WINLOG SCADA ( Supervisor Control and Data Acquisition ) Instituto de Automática y Electrónica Industrial

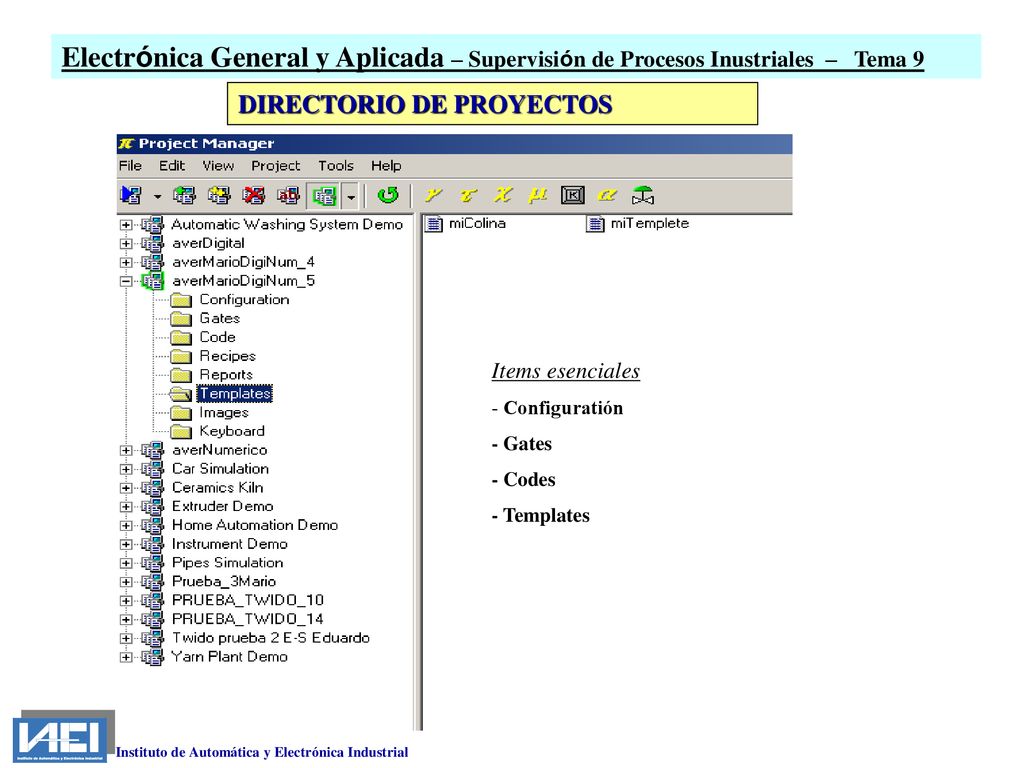

19 Electrónica General y Aplicada – Supervisión de Procesos Inustriales – Tema 9
DIRECTORIO DE PROYECTOS Items esenciales - Configuratión - Gates - Codes - Templates Instituto de Automática y Electrónica Industrial

20 Electrónica General y Aplicada – Supervisión de Procesos Inustriales – Tema 9

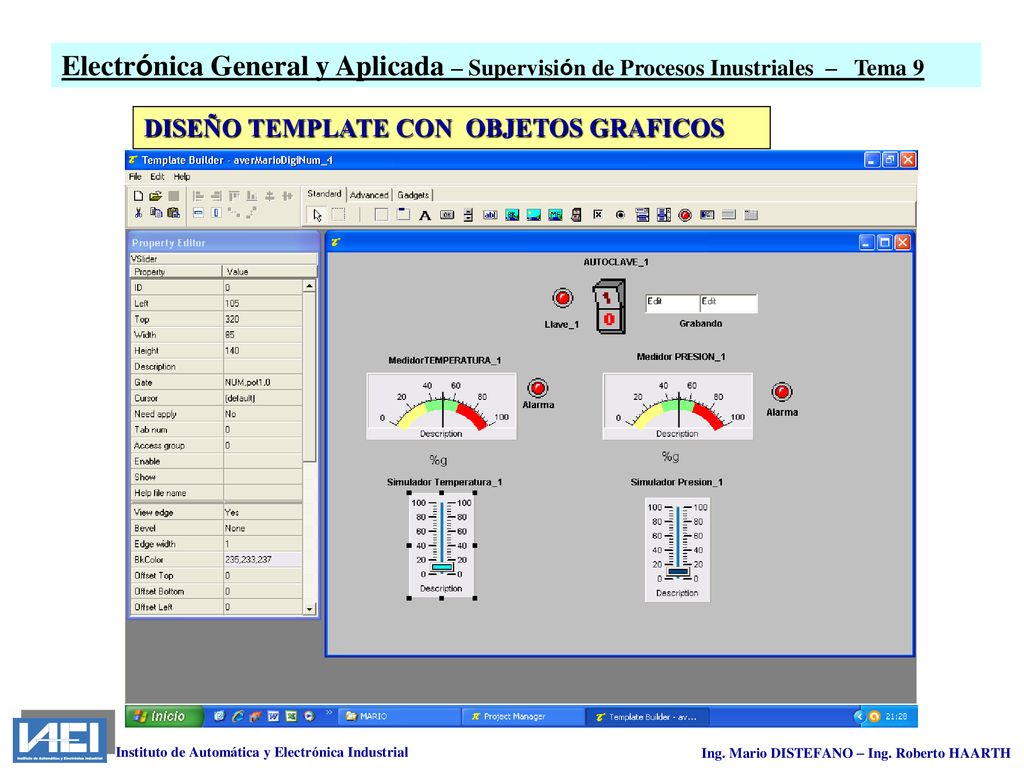

DISEÑO TEMPLATE CON OBJETOS GRAFICOS Instituto de Automática y Electrónica Industrial Ing. Mario DISTEFANO – Ing. Roberto HAARTH

21 Electrónica General y Aplicada – Supervisión de Procesos Inustriales - Tema 9

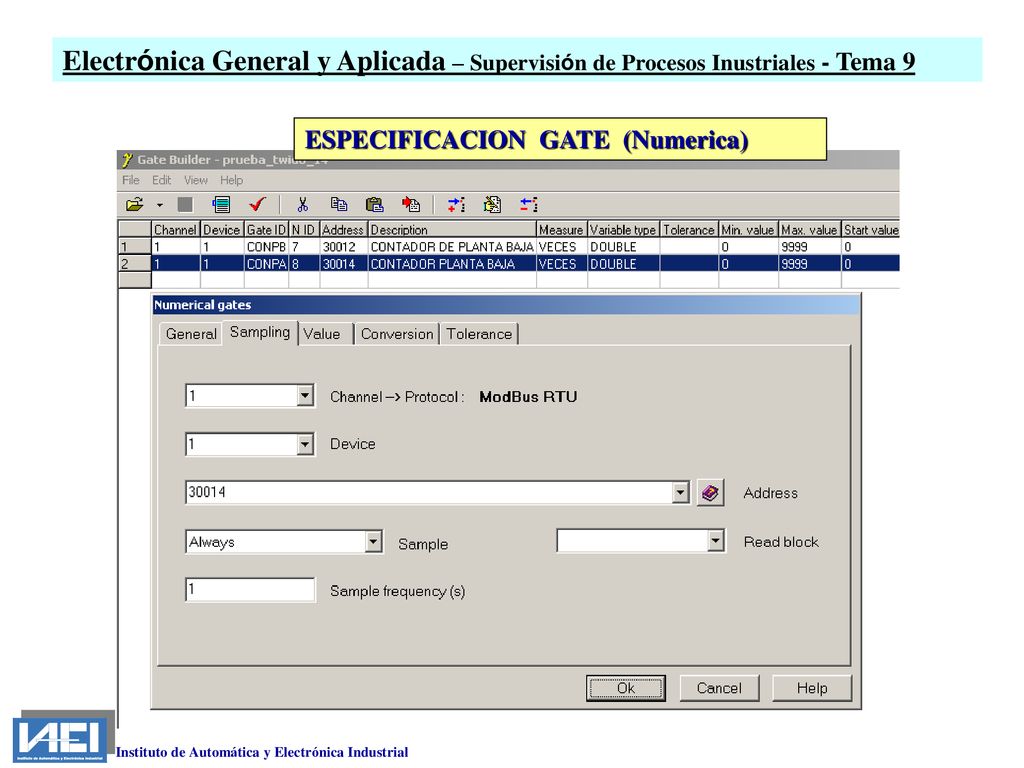

ESPECIFICACION GATE (Numerica) Instituto de Automática y Electrónica Industrial

22 Electrónica General y Aplicada – Supervisión de Procesos Inustriales – Tema 9

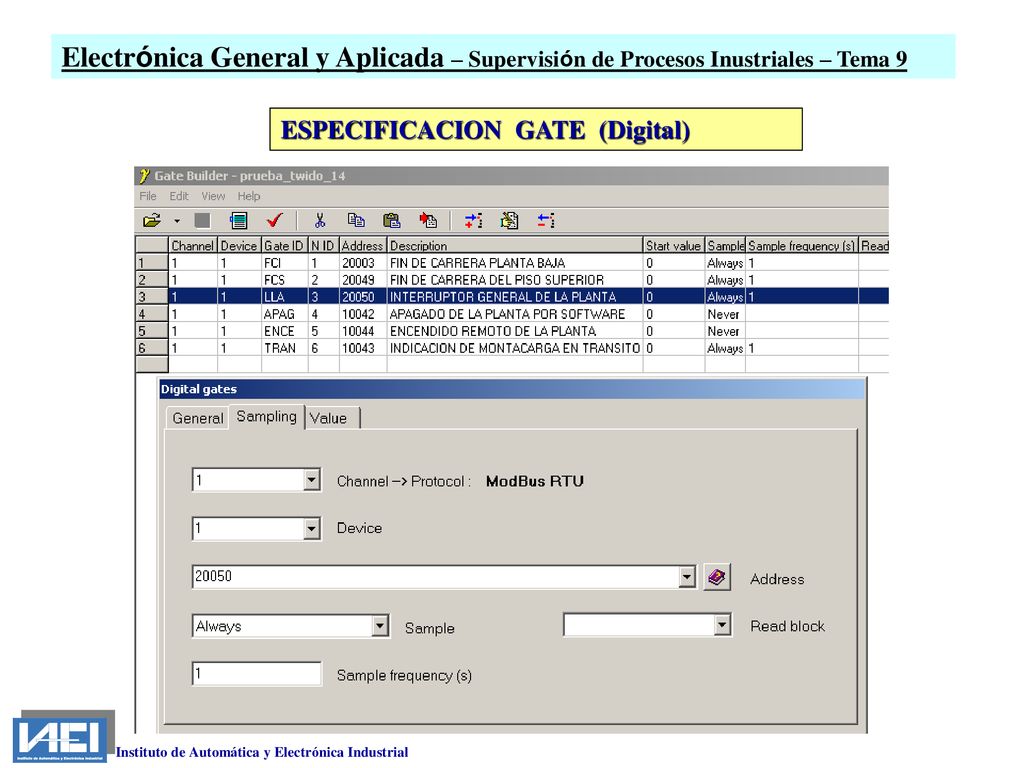

ESPECIFICACION GATE (Digital) Instituto de Automática y Electrónica Industrial

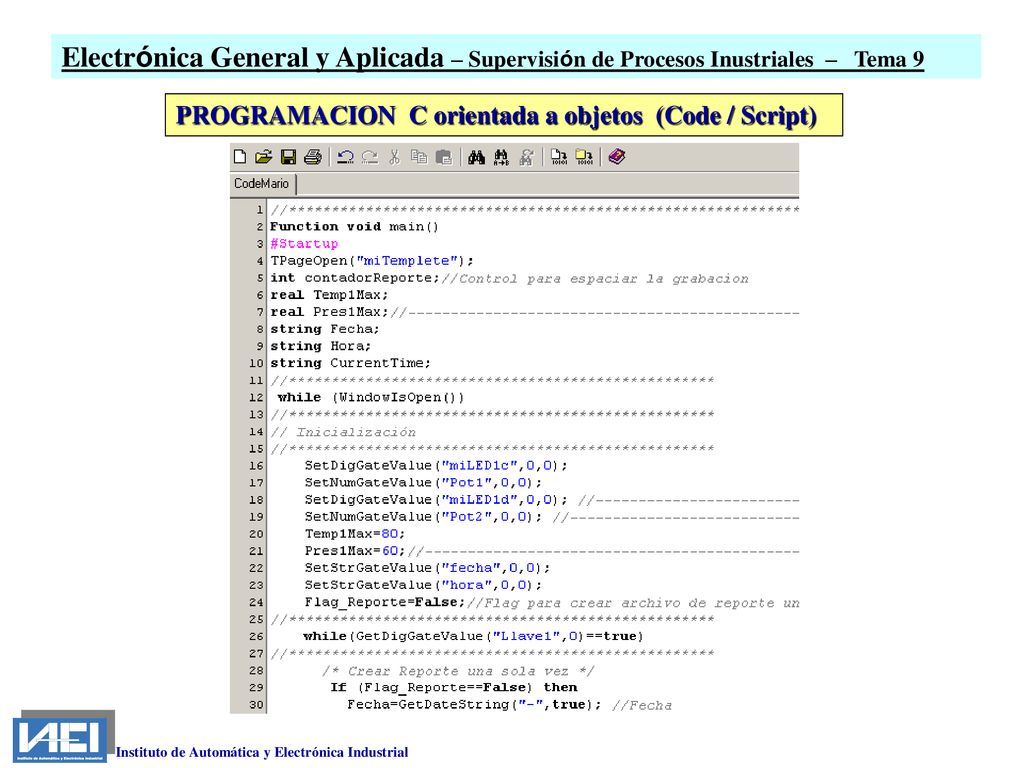

23 Electrónica General y Aplicada – Supervisión de Procesos Inustriales – Tema 9
PROGRAMACION C orientada a objetos (Code / Script) Instituto de Automática y Electrónica Industrial

24 Electrónica General y Aplicada – Supervisión de Procesos Inustriales - Tema 9

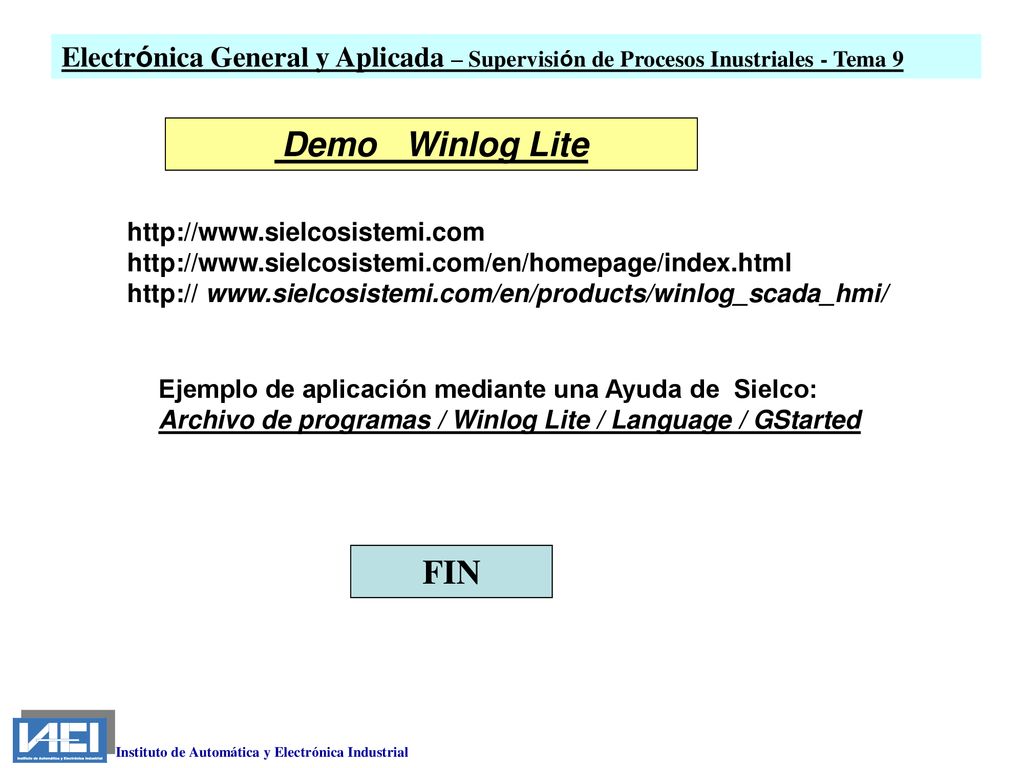

Demo Winlog Lite ‎ Ejemplo de aplicación mediante una Ayuda de Sielco: Archivo de programas / Winlog Lite / Language / GStarted FIN Instituto de Automática y Electrónica Industrial
