Diagramas y componentes para Tareas #3 de Teoría de Redes I
Preparado por: jhuircan 2012
2

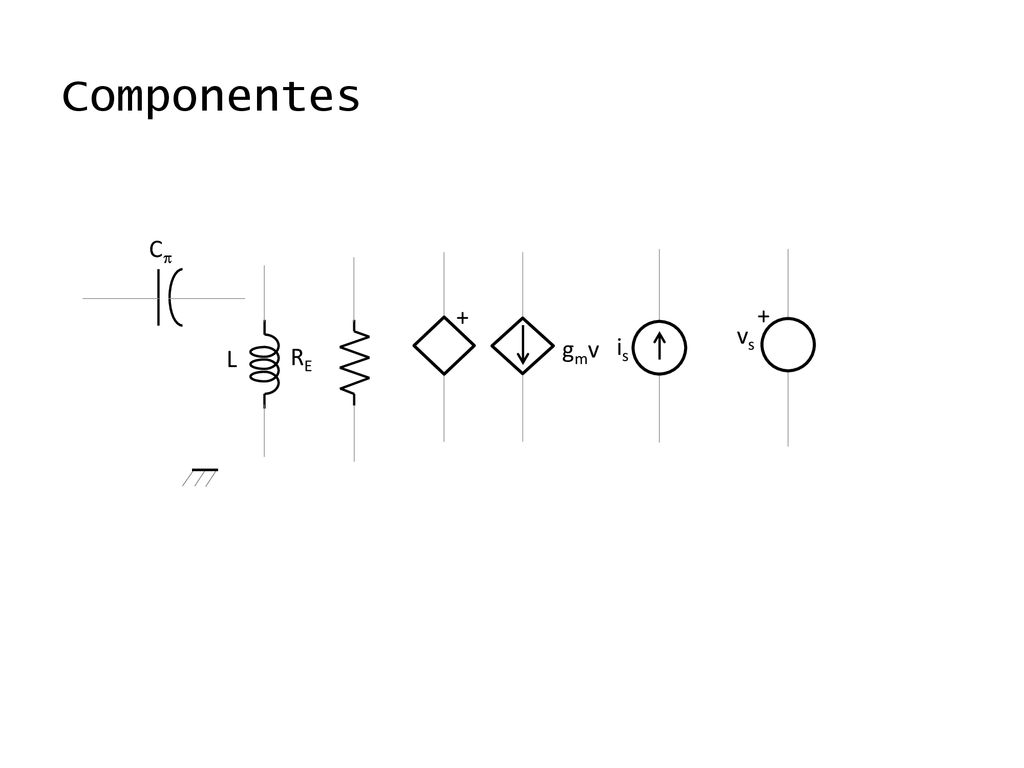

Componentes C + gmv is vs + L RE
3

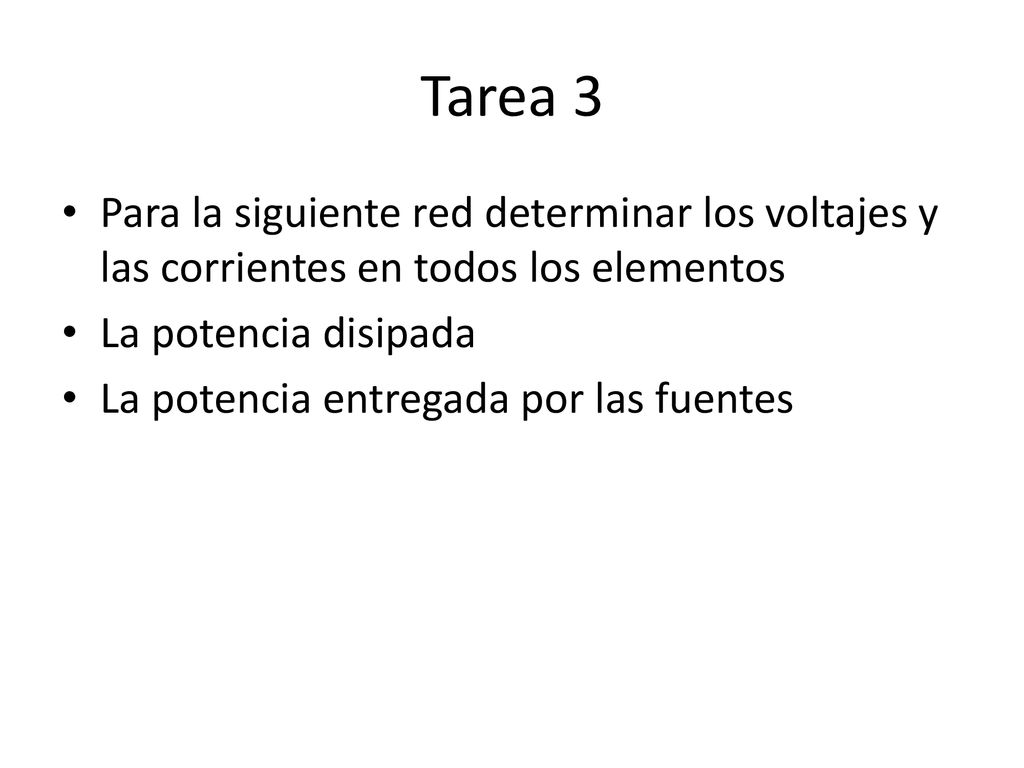

Tarea 3 Para la siguiente red determinar los voltajes y las corrientes en todos los elementos La potencia disipada La potencia entregada por las fuentes
4

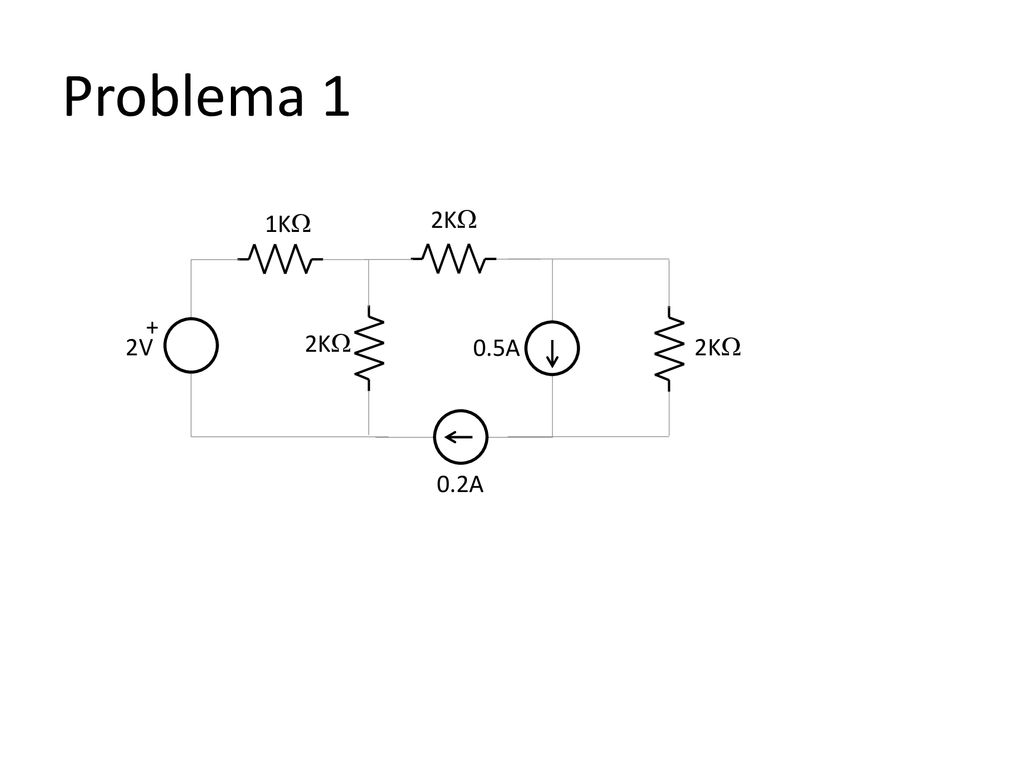

Problema 1 1K 2K 2V + 0.5A 2K 2K 0.2A
5

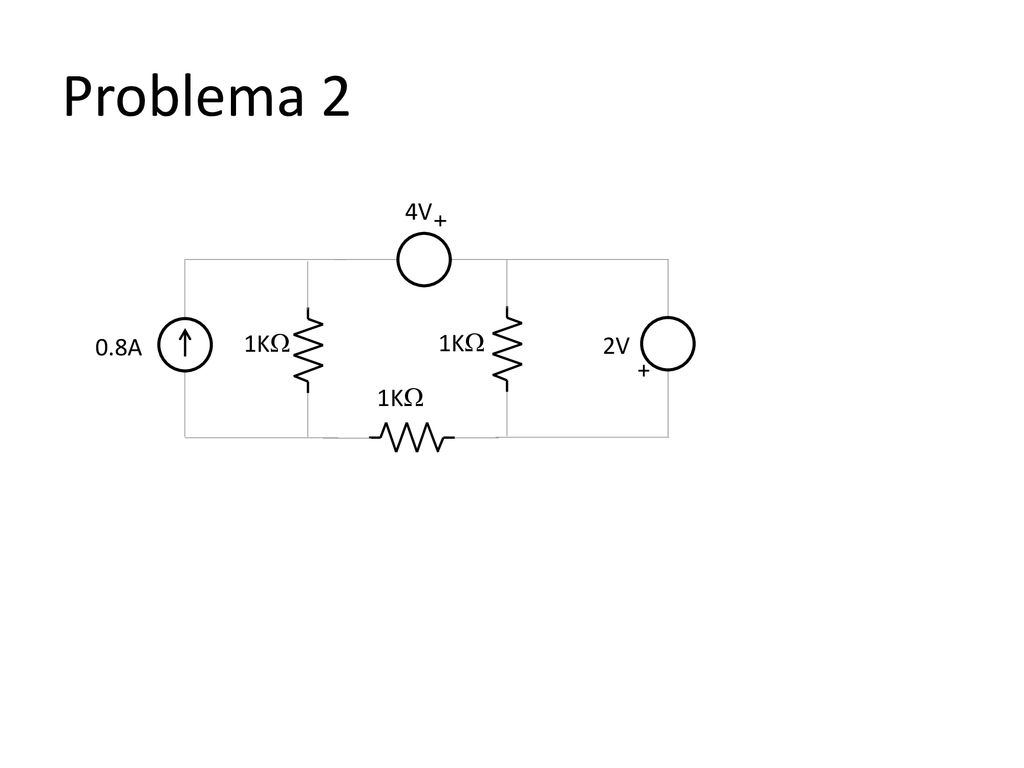

Problema 2 4V + 0.8A 2V + 1K 1K 1K
6

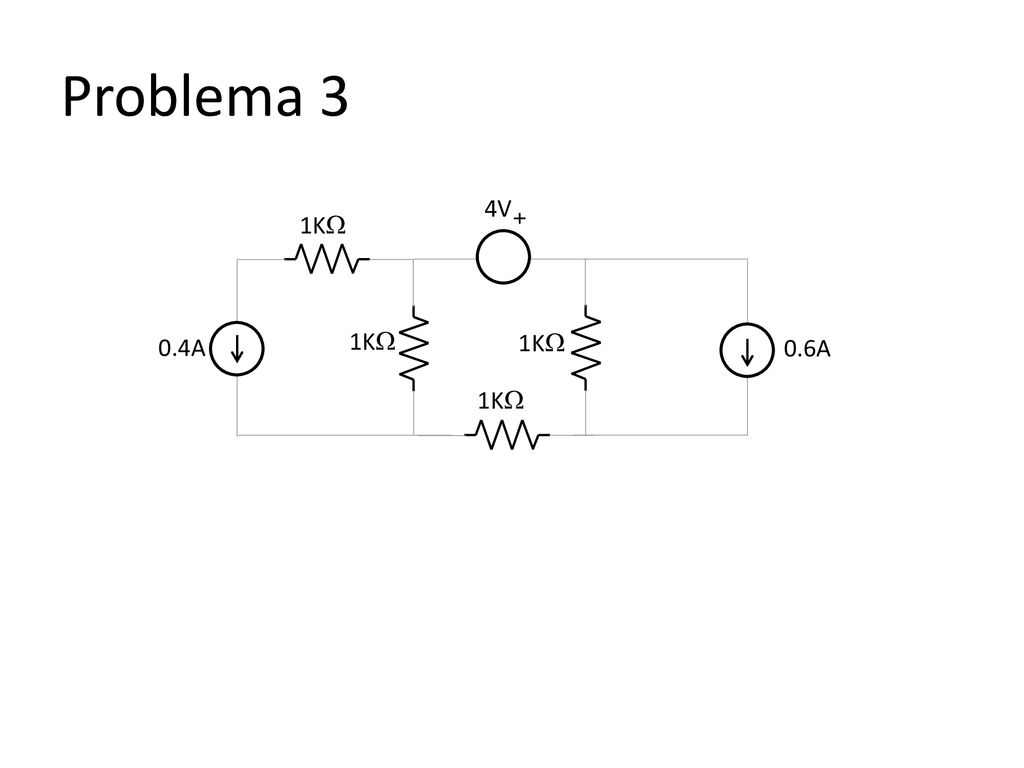

Problema 3 4V + 1K 0.4A 0.6A 1K 1K 1K
7
Problema 4 0.6A 1K 0.2A 3V + 2K 1K 1K 1K
8
Problema 5 4V + 2K 2K 2V + 0.5A 2K 2K 2K
9

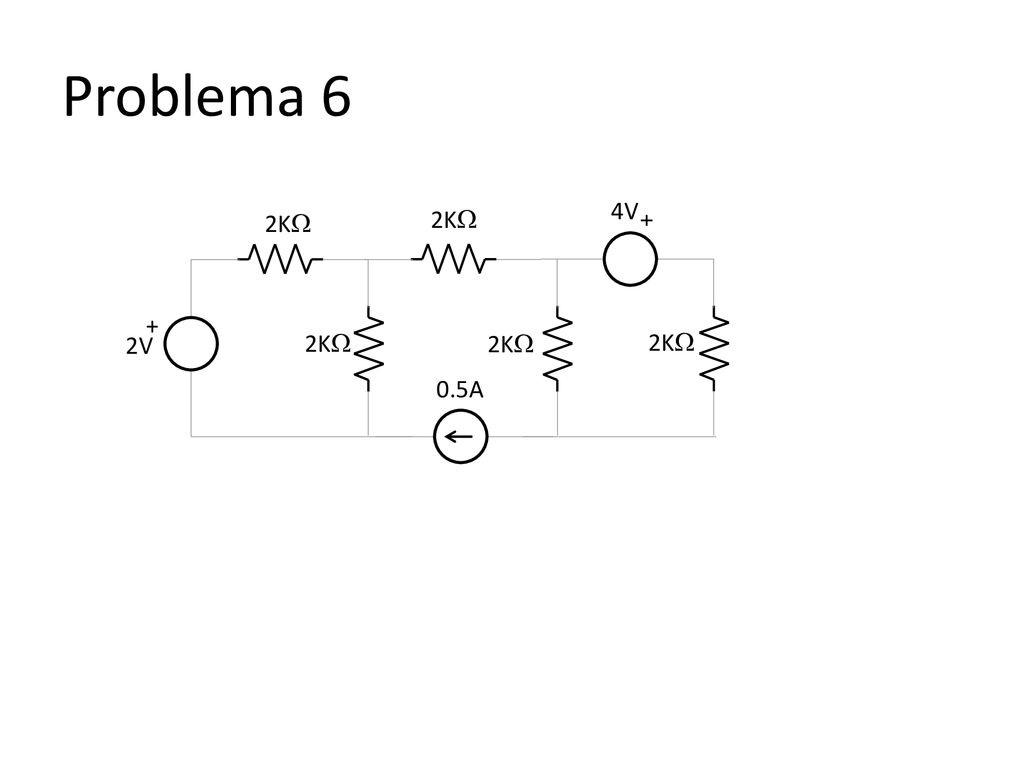

Problema 6 4V + 2K 2K 2V + 2K 0.5A 2K 2K
10

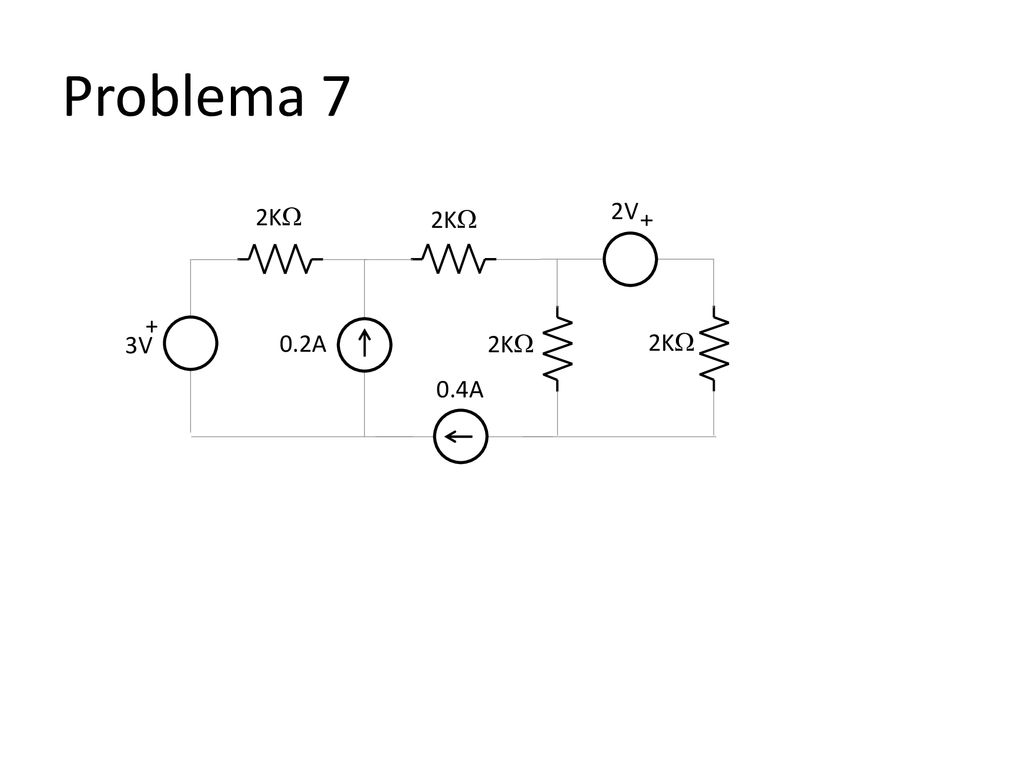

Problema 7 2V + 2K 2K 3V + 0.2A 0.4A 2K 2K
11
Problema 8 0.4A 2K 2K 0.2A 0.2A 2V + 2K 2K 2K
