Hay muchas maneras de analizar la geometría de la difracción.

Presentación del tema: "Hay muchas maneras de analizar la geometría de la difracción."— Transcripción de la presentación:

1 Hay muchas maneras de analizar la geometría de la difracción.
Vamos a empezar con unas medidas de difracción de monocristal.

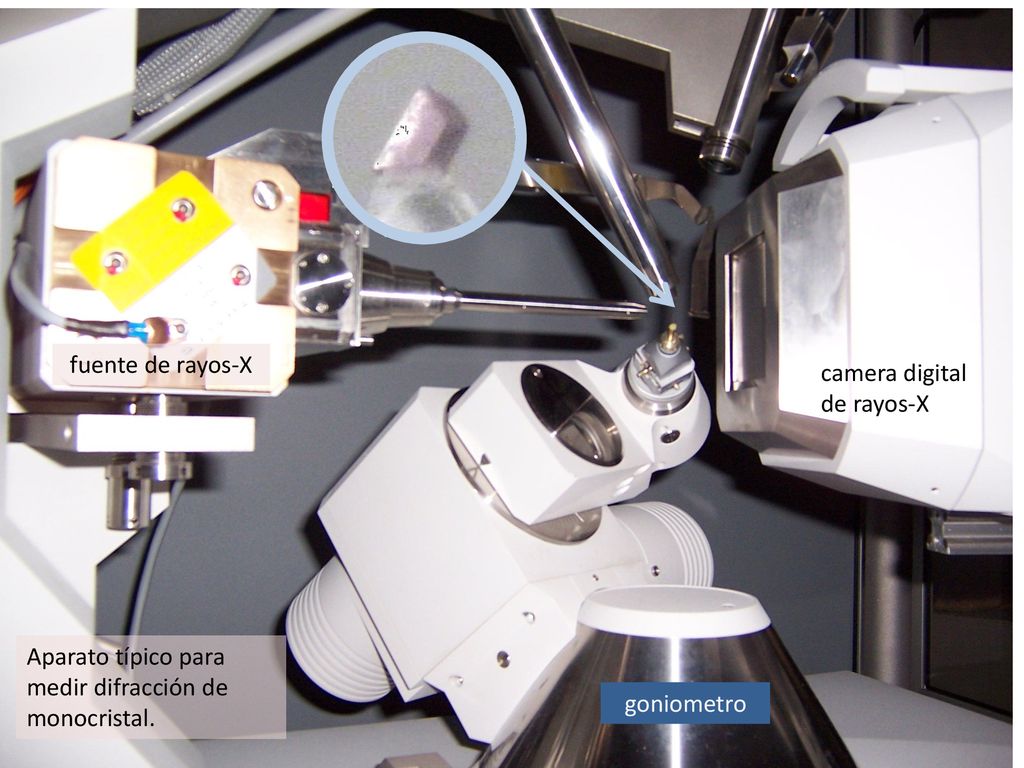

2 fuente de rayos-X camera digital de rayos-X Aparato típico para medir difracción de monocristal. goniometro

3 Imagen registrada por la camera de rayos-X
camera digital de rayos-X x-ray source Aparato típico para medir difracción de monocristal. goniometro

4 IMAGEN DE DIFRACCIÓN REGISTRADA EN UN CCD
-- La geometría de la difracción (la dirección en la que salen los haces difractados) depende del tamaño de de la forma de la celda unidad. -- Las intensidades de los haces difractados dependen del contenido de la celda unidad. Utilizamos la red reciproca como herramienta para entender la geometría de la difracción.

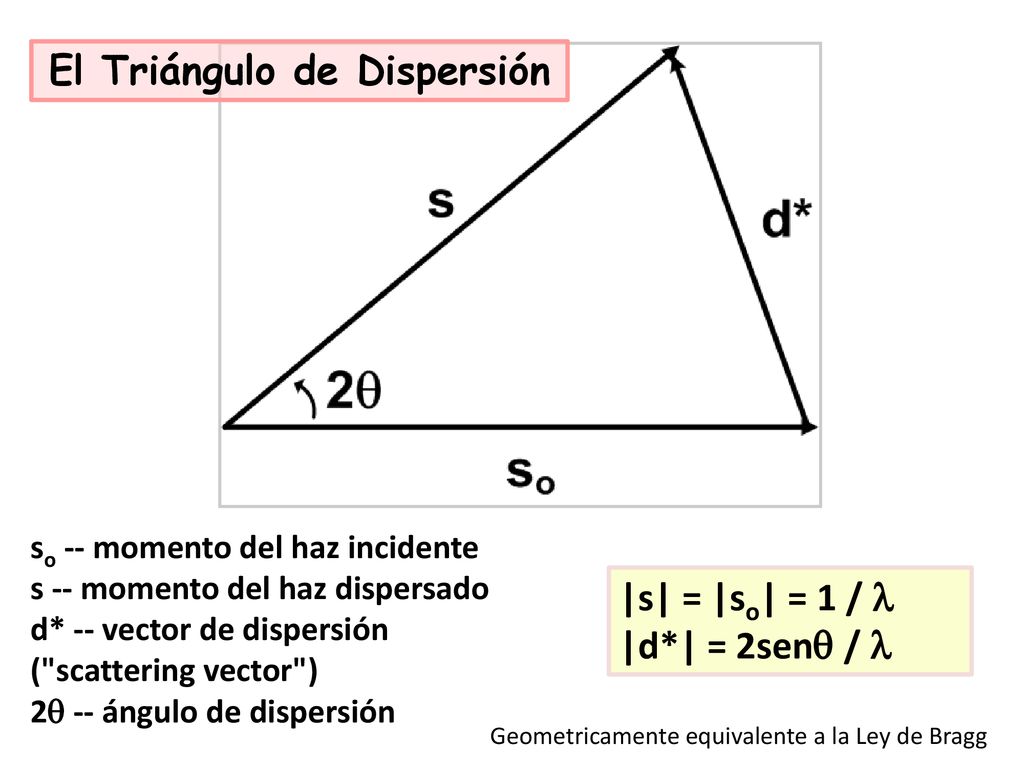

5 El Triángulo de Dispersión
so -- momento del haz incidente s -- momento del haz dispersado d* -- vector de dispersión ("scattering vector") 2q -- ángulo de dispersión |s| = |so| = 1 / l |d*| = 2senq / l Geometricamente equivalente a la Ley de Bragg

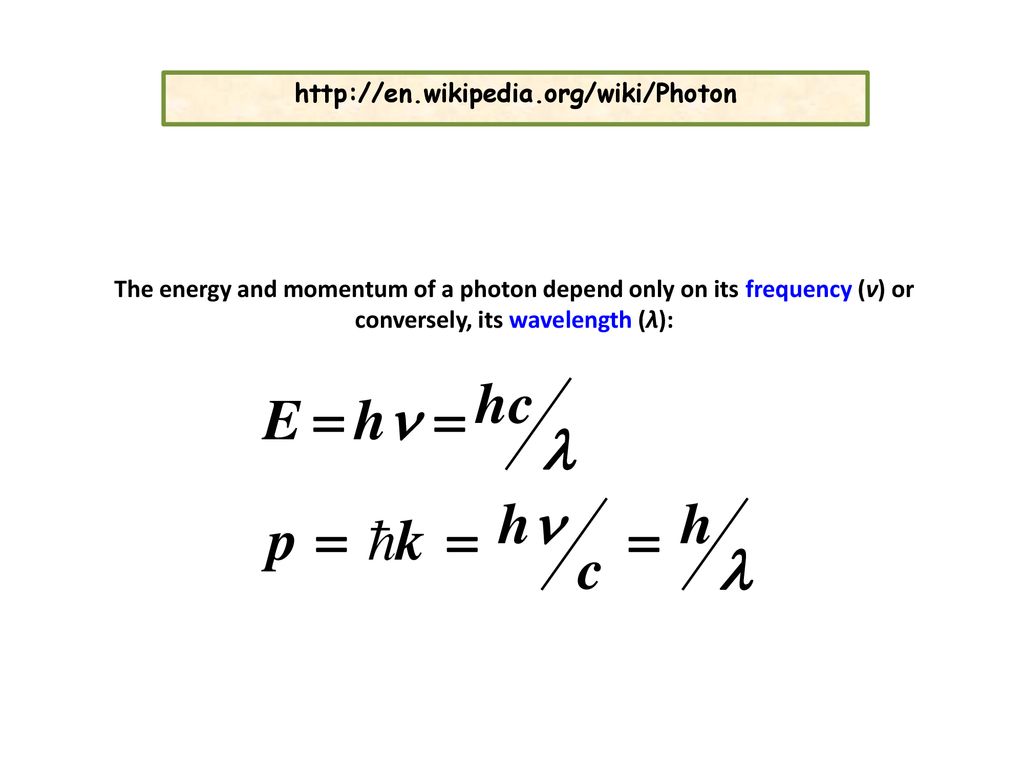

6 The energy and momentum of a photon depend only on its frequency (ν) or conversely, its wavelength (λ):

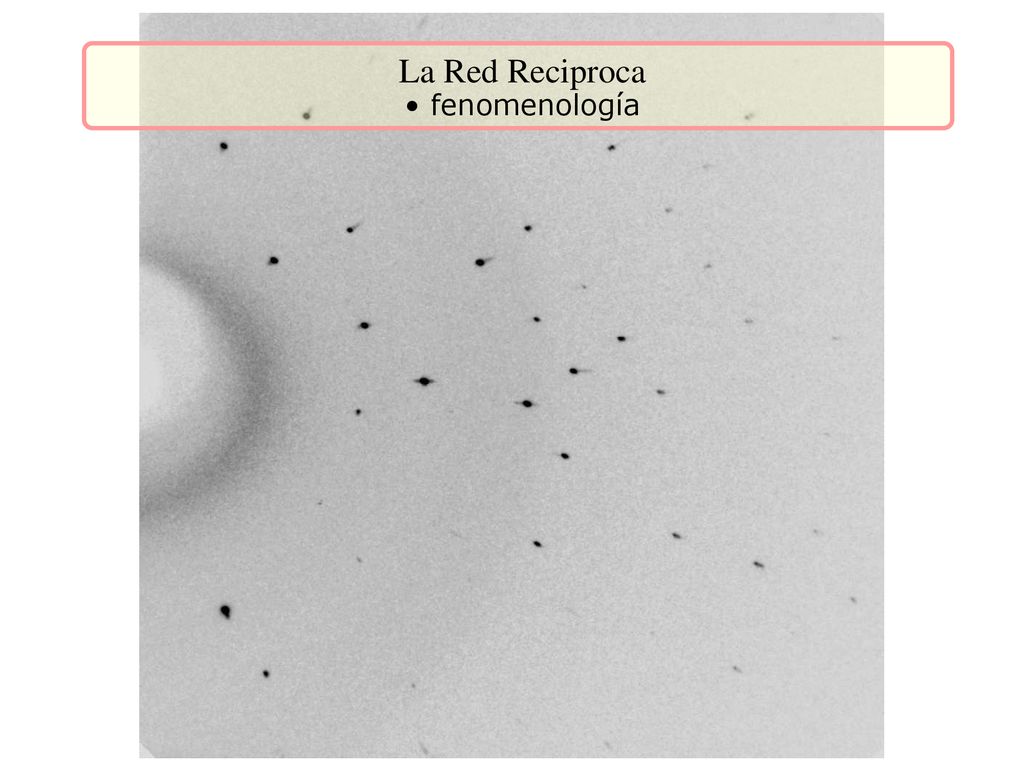

7 La Red Reciproca fenomenología

8 La Red Reciproca fenomenología

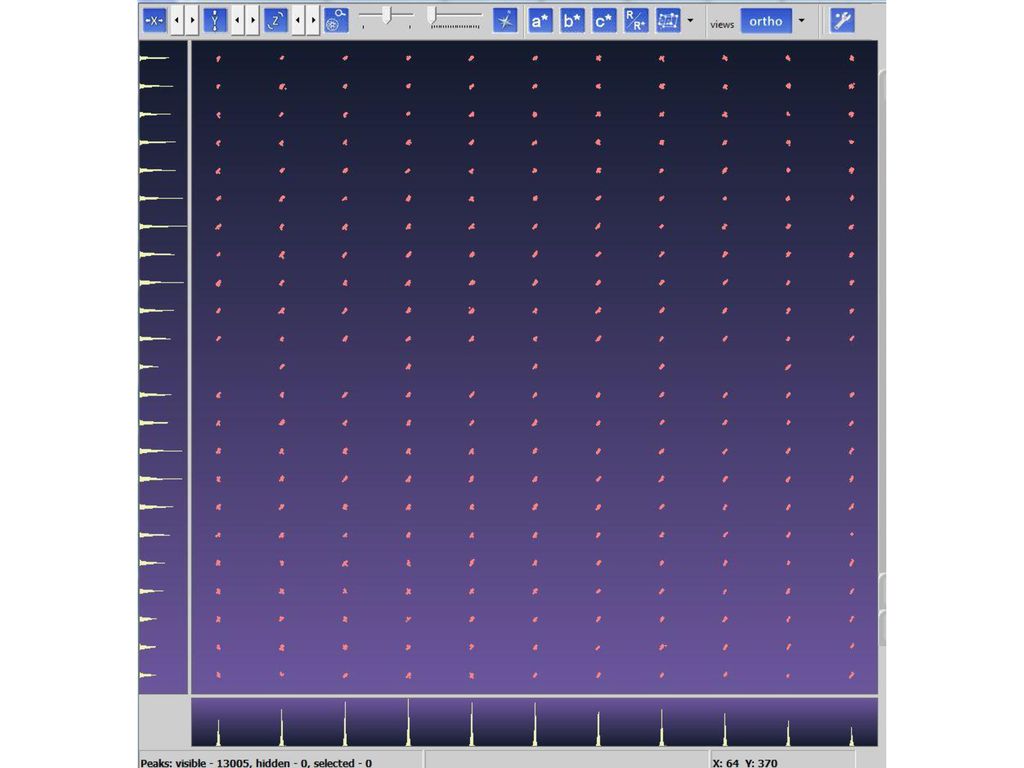

9 The Reciprocal Lattice in the Computer Age
phenomenological presentation

10 La Red Reciproca teoría

11

12 h = 0 h = 3 k = 0 k = 3 (350)

13

14

15 IMAGEN DE DIFRACCIÓN REGISTRADA EN UN CCD
-- La geometría de la difracción (la dirección en la que salen los haces difractados) depende del tamaño de de la forma de la celda unidad. -- Las intensidades de los haces difractados dependen del contenido de la celda unidad. Utilizamos el factor de estructura para entender las intensidades de los haces difractados.
