MATERIAL DIDÁCTICO OPERACIÓN EQUIPO COMPACTADOR COLLEGIUM CAPACITACIÓN INTEGRAL.

Presentación del tema: "MATERIAL DIDÁCTICO OPERACIÓN EQUIPO COMPACTADOR COLLEGIUM CAPACITACIÓN INTEGRAL."— Transcripción de la presentación:

1 MATERIAL DIDÁCTICO OPERACIÓN EQUIPO COMPACTADOR COLLEGIUM CAPACITACIÓN INTEGRAL

2 INTRODUCCIÓN DESCRIPCIÓN DE COMPACTADORA VIBRATORIA La compactadora es una maquina de autopropulsión de trabajos complementarios que se usa para aprisionar o compactar superficies para luego echar la carpeta asfáltica sobre la base del camino, técnicamente también se le llama vibra aprisionados, ahora las compactadoras han sido diseñados y proyectados para la nivelación y compactación.Antiguamente este trabajo lo realizaban las aplanadoras que eran accionados por remolque por otra maquina. tipos de compactadoras 1. Compactadoras

3 INTRODUCCIÓN

4 APLICACIÓN DE LAS COMPACTADORAS 1. Carreteras 2. Accesos 3. Vías de penetración 4. Campos deportivos 5. Superficies de desechos 6. Rellenos APLICACIÓN DE LAS COMPACTADORAS 1. Carreteras 2. Accesos 3. Vías de penetración 4. Campos deportivos 5. Superficies de desechos 6. Rellenos LABORES QUE SE REALIZA EN CADA APLICACIÓN a) Compactación de bases b) Compactación de sub base de castre c) Compactación de refuerzos o rellenos d) Compactación de badenes desnivel e) Compactación de binder agente cohesivo f) Compactación de pavimento o carpeta asfáltica

5 INTRODUCCIÓN MODELOS DE COMPACTADORAS DE SE SUELO VIBRATORIO ( UNA SOLA ROLA)

6 INTRODUCCIÓN

7

8

9

10 COMPONENTES PRINCIPALES DE LA MAQUINA 1. BASTIDOR PRINCIPAL.- Esta conformada por 2 bastidores: a) BASTIDOR POSTERIOR.- llamada también bastidor de potencia es la estructura en la cual va unida todos los componentes del tren de potencia, tales como el motor, bombas hidráulicas, diferencial, etc.

11 INTRODUCCIÓN BASTIDOR DELANTERO.- llamado también bastidor de trabajo, es el soporte de la base solido del tambor y del sistema vibratorio. PRECAUCIÓN: para labores de mantenimiento u servicio y revisiones en la parte central de la articulación se debe instalar la barra de traba de seguridad para evitar accidentes por aplastamiento.

12 INTRODUCCIÓN

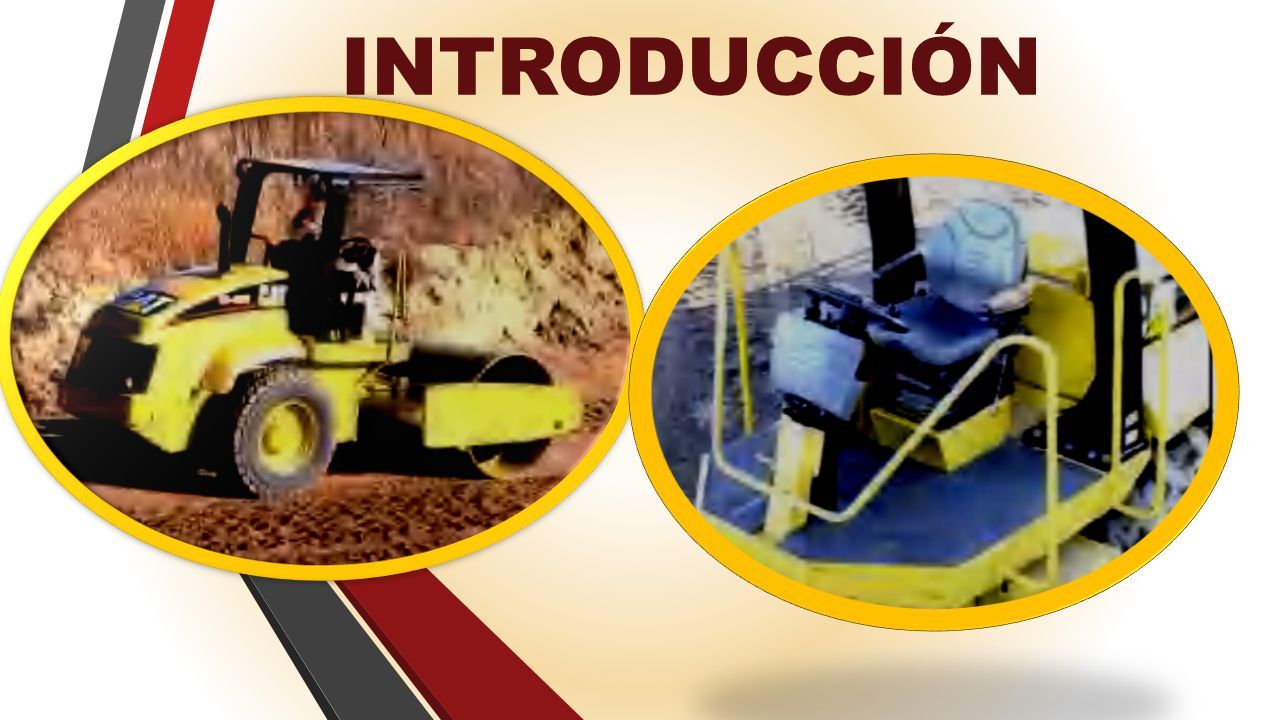

13 2. COMPARTIMIENTO DEL OPERADOR.- Aquí están ubicados los controles de la maquina, los cuales nos da una visibilidad y comodidad, en algunos modelos el diseño viene con cabina a esto se les llama maquinas encobinados y son abatibles, esto indica que puede inclinarse hacia adelante para realizar el respectivo mantenimiento. a) COMPARTIMIENTO

14 INTRODUCCIÓN

15 b) COMPARTIMIENTO CON CABINA

16 INTRODUCCIÓN c) CABINA Y CAPOT DEL MOTOR ABATIBLE

17 INTRODUCCIÓN 4. TAMBOR VIBRATORIO O ROLA.- Es un componente cilíndrico que constituye la herramienta principal de la compactadora por el sistema vibratorio ubicado en su interior que ejerce presión sobre el terreno logrando compactar con firmeza la superficie de trabajo. Esta soportado por la horquilla, a través de soportes de goma o jebe resistente para transmitir la fuerza de compactación al suelo y evitar la vibración al compartimiento del operador.

18 INTRODUCCIÓN En la parte delantera y posterior de la horquilla se tiene los raspadores de poliuretano, que están en contacto con la rola lisa evitando que el material se pegue en la superficie del tambor. PARTES1.-Raspadores2.-Pernos 3.-Rola Lisa

19 INTRODUCCIÓN En la parte delantera y posterior de la horquilla se tiene los raspadores de poliuretano, que están en contacto con la rola lisa evitando que el material se pegue en la superficie del tambor. PARTES1.-Raspadores2.-Pernos 3.-Rola Lisa

20 INTRODUCCIÓN

21

22

23

24

25

26

27

28

29

30

31

32

33

34

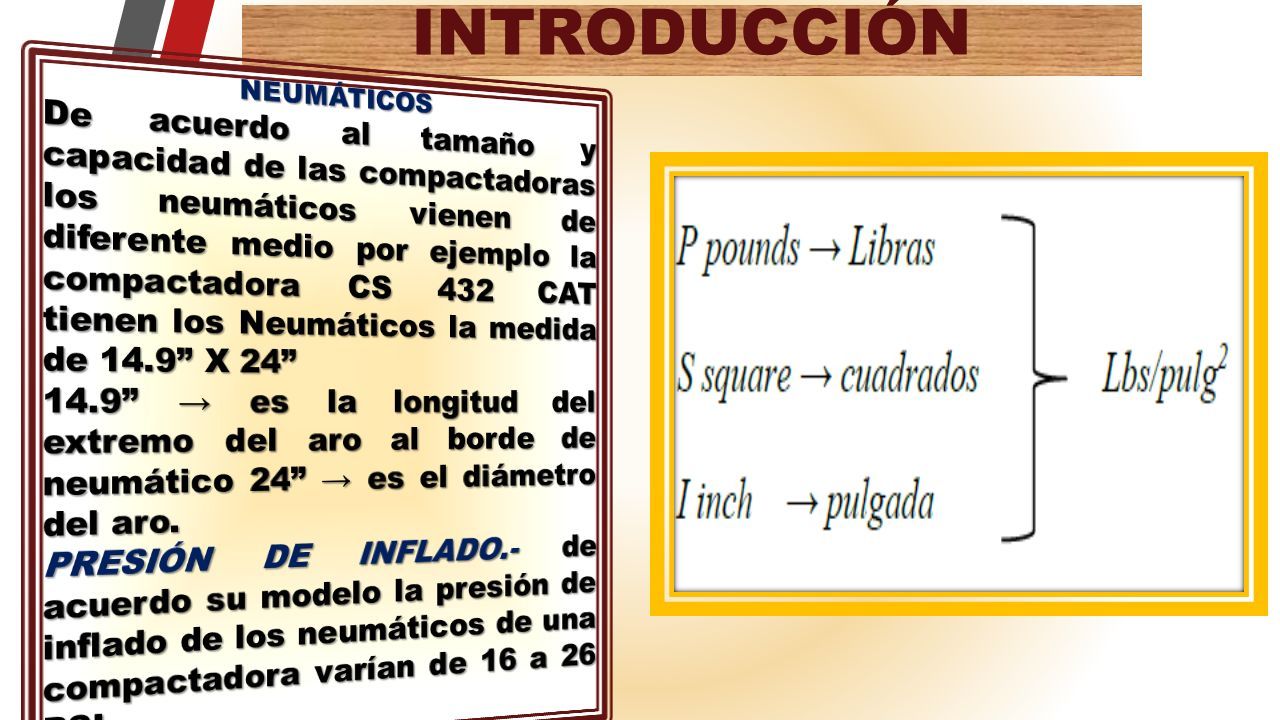

35

36

37

38 AGREGAR SIMBOLOGÍA TABLA

39 INTRODUCCIÓN

40

41

42

43
