1 Estructura de la Tierra

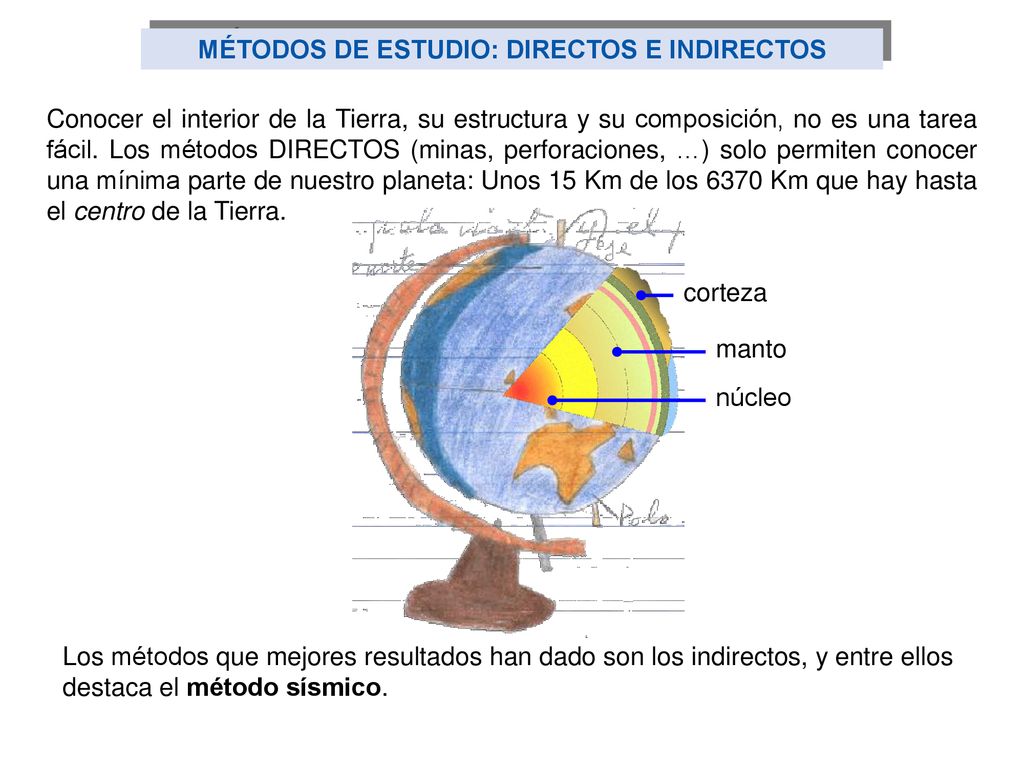

2 MÉTODOS DE ESTUDIO: DIRECTOS E INDIRECTOS
Conocer el interior de la Tierra, su estructura y su composición, no es una tarea fácil. Los métodos DIRECTOS (minas, perforaciones, …) solo permiten conocer una mínima parte de nuestro planeta: Unos 15 Km de los 6370 Km que hay hasta el centro de la Tierra. corteza manto núcleo Los métodos que mejores resultados han dado son los indirectos, y entre ellos destaca el método sísmico.

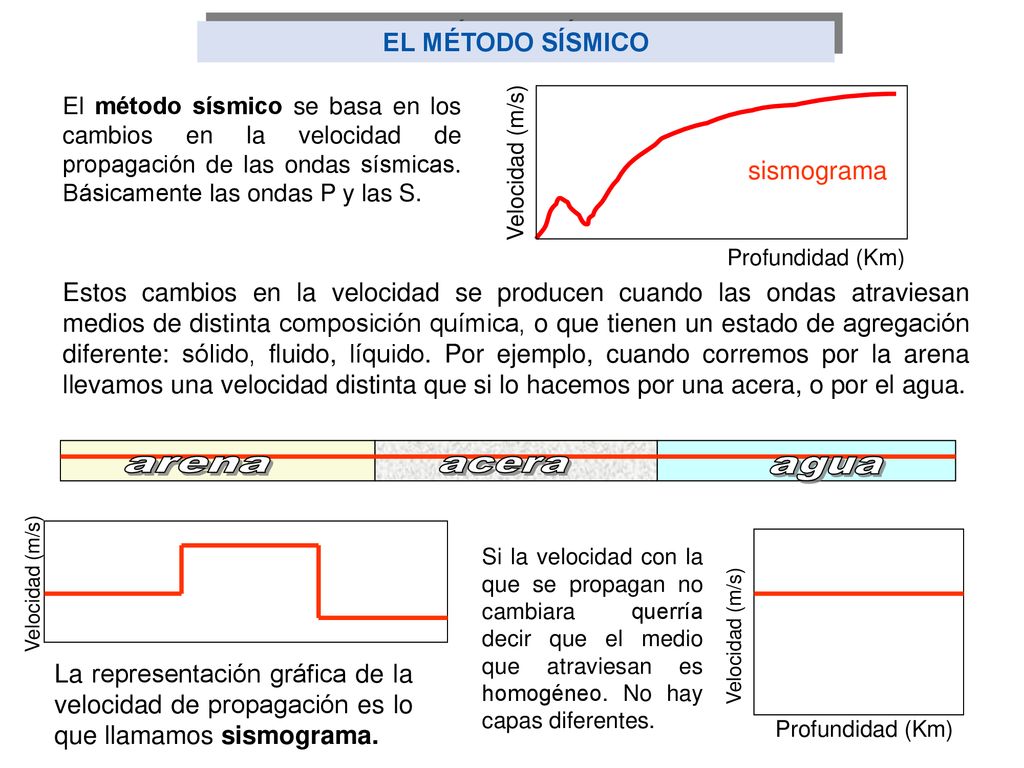

3 acera agua arena EL MÉTODO SÍSMICO sismograma
El método sísmico se basa en los cambios en la velocidad de propagación de las ondas sísmicas. Básicamente las ondas P y las S. Velocidad (m/s) sismograma Profundidad (Km) Estos cambios en la velocidad se producen cuando las ondas atraviesan medios de distinta composición química, o que tienen un estado de agregación diferente: sólido, fluido, líquido. Por ejemplo, cuando corremos por la arena llevamos una velocidad distinta que si lo hacemos por una acera, o por el agua. arena acera agua Velocidad (m/s) Si la velocidad con la que se propagan no cambiara querría decir que el medio que atraviesan es homogéneo. No hay capas diferentes. Velocidad (m/s) La representación gráfica de la velocidad de propagación es lo que llamamos sismograma. Profundidad (Km)

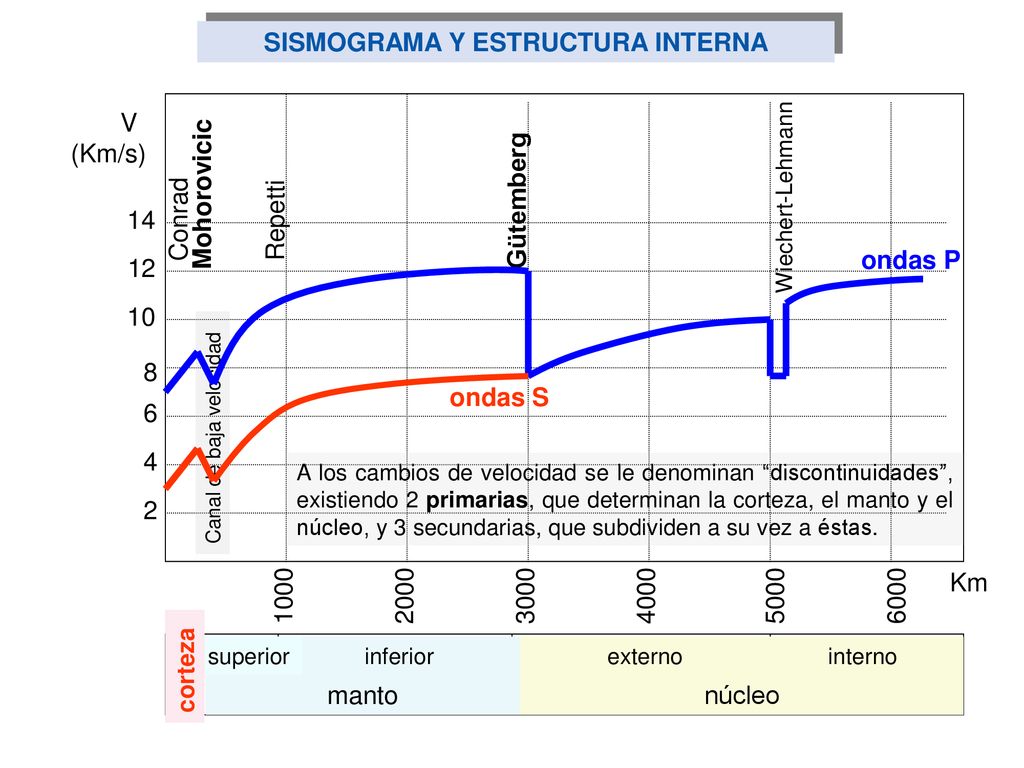

4 SISMOGRAMA Y ESTRUCTURA INTERNA
V (Km/s) Wiechert-Lehmann Mohorovicic Gütemberg Repetti 14 Conrad ondas P 12 10 8 ondas S 6 Canal de baja velocidad 4 A los cambios de velocidad se le denominan “discontinuidades”, existiendo 2 primarias, que determinan la corteza, el manto y el núcleo, y 3 secundarias, que subdividen a su vez a éstas. 2 Km 1000 2000 3000 4000 5000 6000 superior inferior externo interno corteza manto núcleo

5 ESTRUCTURA GEOQUÍMICA Y ESTRUCTURA DINÁMICA
En la diapositiva siguiente, si haces “clic” puedes ir viendo, superpuestas, las distintas capas de la Tierra desde un punto de vista dinámico: LITOSFERA, ASTENOSFERA, MESOSFERA Y ENDOSFERA, y geoquímico: CORTEZA, MANTO y NÚCLEO. RECUERDA: En esta visión dinámica se basa la teoría de la TECTÓNICA DE PLACAS. ¿Has visto que la ASTENOSFERA se corresponde con el CANAL DE BAJA VELOCIDAD? Fíjate que la LITOSFERA comprende la CORTEZA y parte del MANTO SUPERIOR La discontinuidad de Conrad no se detecta en toda la superficie terrestre ¿por qué?

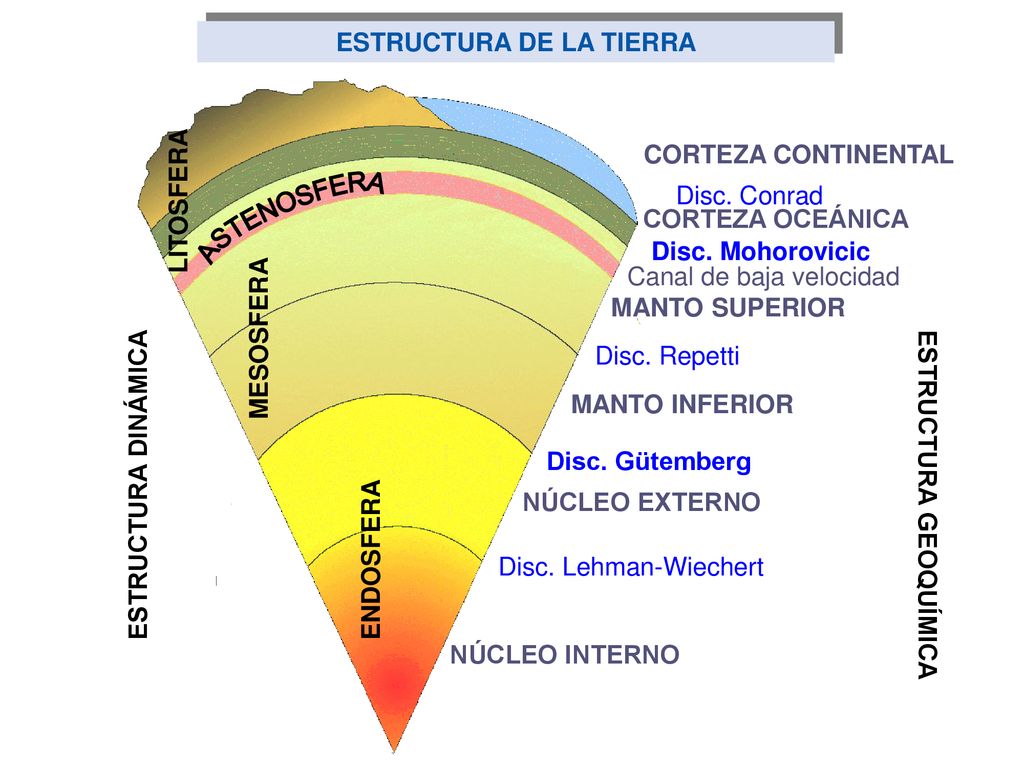

6 ESTRUCTURA DE LA TIERRA
CORTEZA CONTINENTAL LITOSFERA Disc. Conrad CORTEZA OCEÁNICA ASTENOSFERA Disc. Mohorovicic Canal de baja velocidad MANTO SUPERIOR MESOSFERA Disc. Repetti MANTO INFERIOR ESTRUCTURA DINÁMICA Disc. Gütemberg NÚCLEO EXTERNO ESTRUCTURA GEOQUÍMICA ENDOSFERA Disc. Lehman-Wiechert NÚCLEO INTERNO

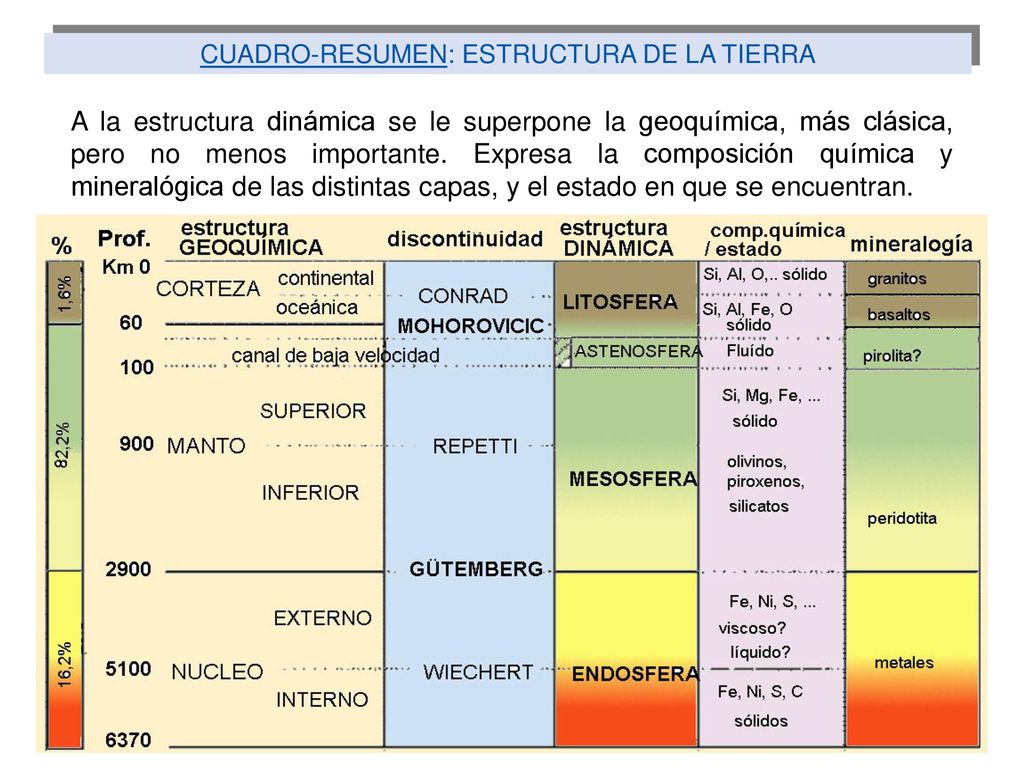

7 CUADRO-RESUMEN: ESTRUCTURA DE LA TIERRA
A la estructura dinámica se le superpone la geoquímica, más clásica, pero no menos importante. Expresa la composición química y mineralógica de las distintas capas, y el estado en que se encuentran.
