1 FALLAS GOELOGICAS Y PLIEGUES

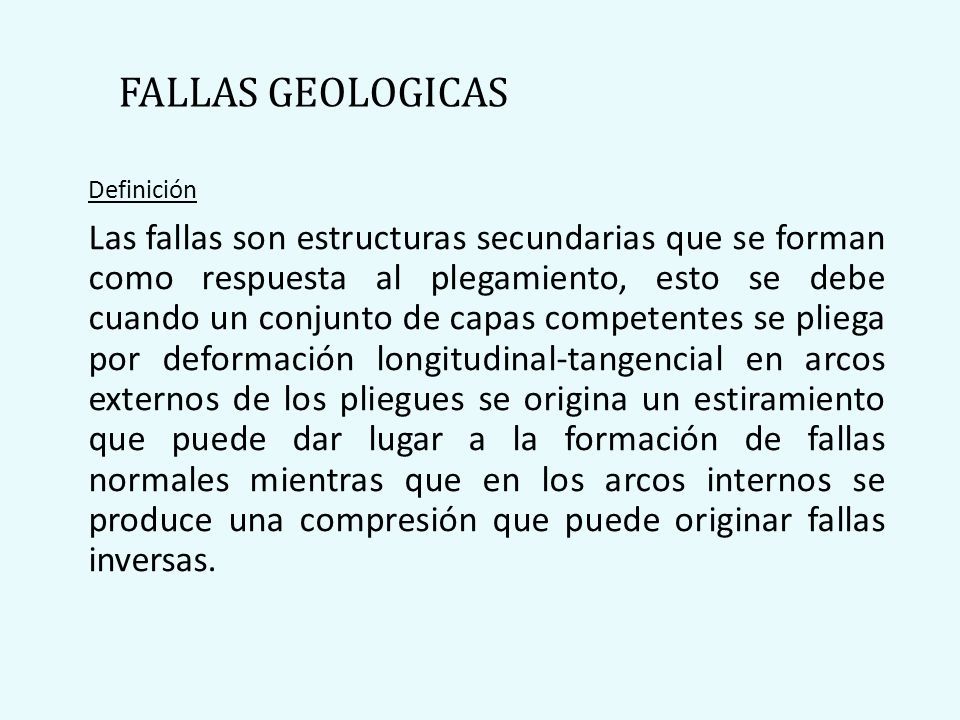

2 FALLAS GEOLOGICAS Definición Las fallas son estructuras secundarias que se forman como respuesta al plegamiento, esto se debe cuando un conjunto de capas competentes se pliega por deformación longitudinal-tangencial en arcos externos de los pliegues se origina un estiramiento que puede dar lugar a la formación de fallas normales mientras que en los arcos internos se produce una compresión que puede originar fallas inversas.

3 Dirección: ángulo formado por el plano de falla con la dirección norte-sur. Plano de falla: plano de fractura que divide el terreno en dos bloques o labios: uno desplazado hacia arriba y el otro hacia abajo. Salto de falla: es la distancia, medida sobre el plano de falla, que separa dos puntos que inicialmente se encontraban unidos. Si se mide verticalmente se denomina escarpe. Buzamiento: es el ángulo que forma el plano de falla con un plano horizontal imaginario. Línea de falla Labio hundido Labio levantado Norte Elementos de una falla

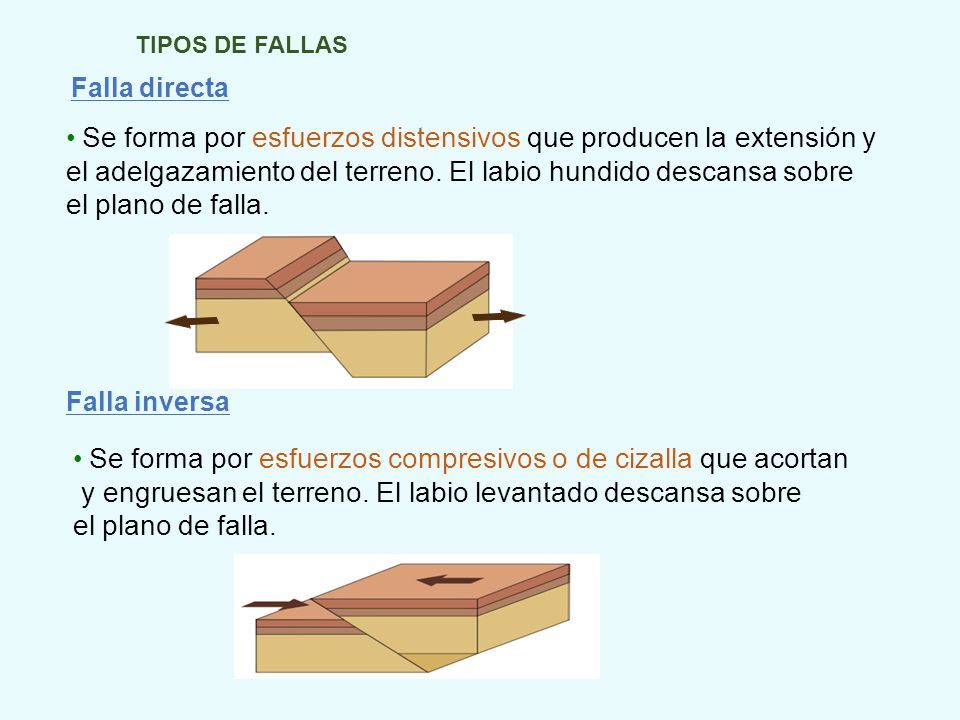

4 TIPOS DE FALLAS Falla directa Se forma por esfuerzos distensivos que producen la extensión y el adelgazamiento del terreno. El labio hundido descansa sobre el plano de falla. Falla inversa Se forma por esfuerzos compresivos o de cizalla que acortan y engruesan el terreno. El labio levantado descansa sobre el plano de falla.

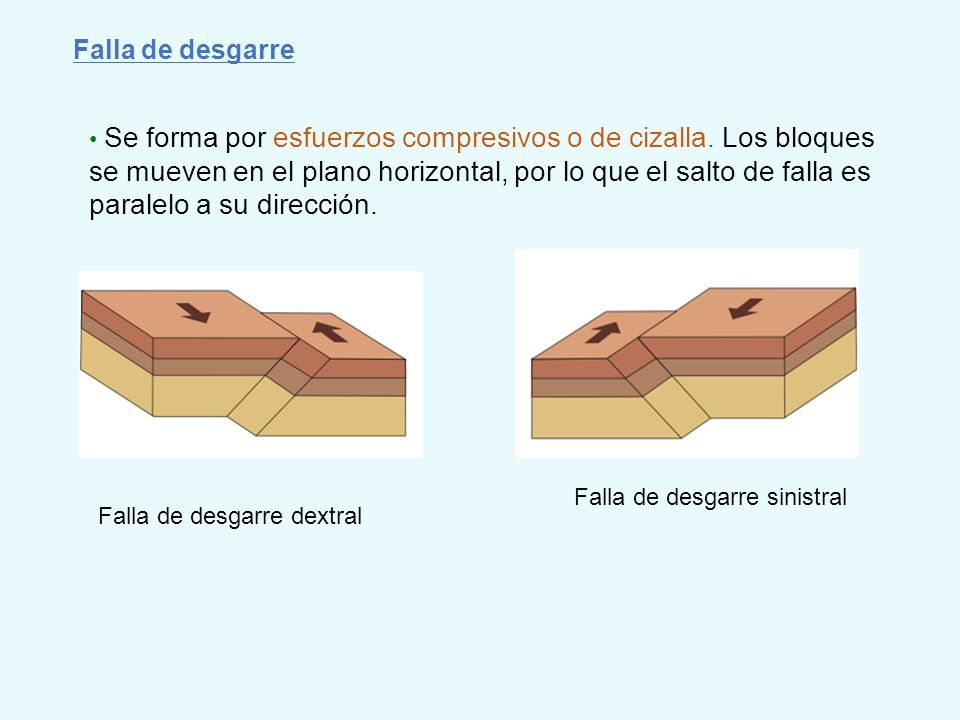

5 Falla de desgarre Se forma por esfuerzos compresivos o de cizalla. Los bloques se mueven en el plano horizontal, por lo que el salto de falla es paralelo a su dirección. Falla de desgarre dextral Falla de desgarre sinistral

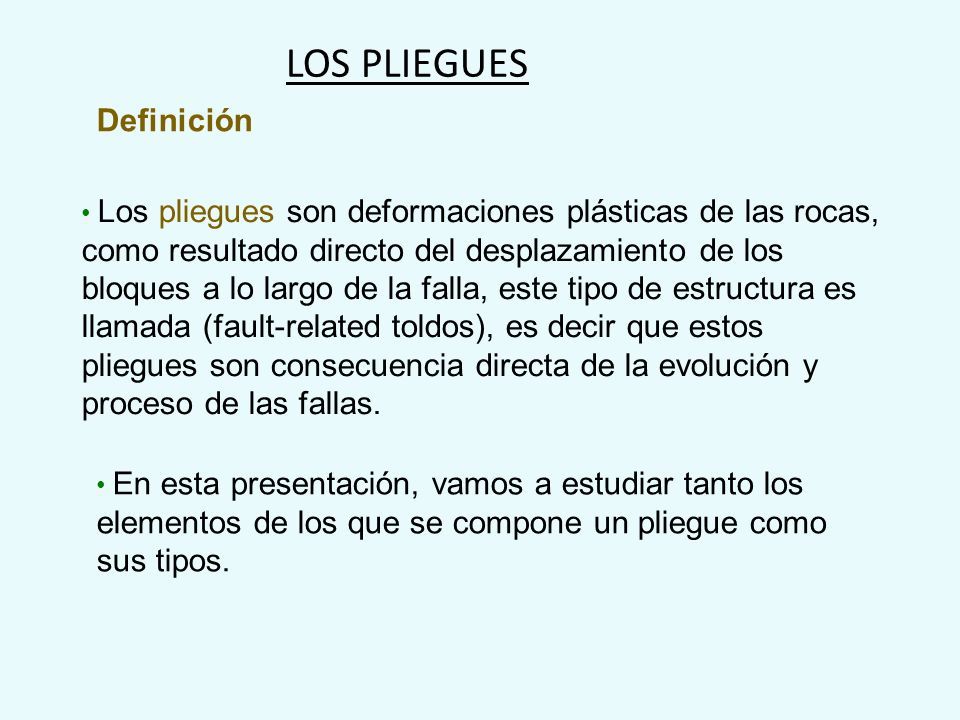

6 LOS PLIEGUES Definición Los pliegues son deformaciones plásticas de las rocas, como resultado directo del desplazamiento de los bloques a lo largo de la falla, este tipo de estructura es llamada (fault-related toldos), es decir que estos pliegues son consecuencia directa de la evolución y proceso de las fallas. En esta presentación, vamos a estudiar tanto los elementos de los que se compone un pliegue como sus tipos.

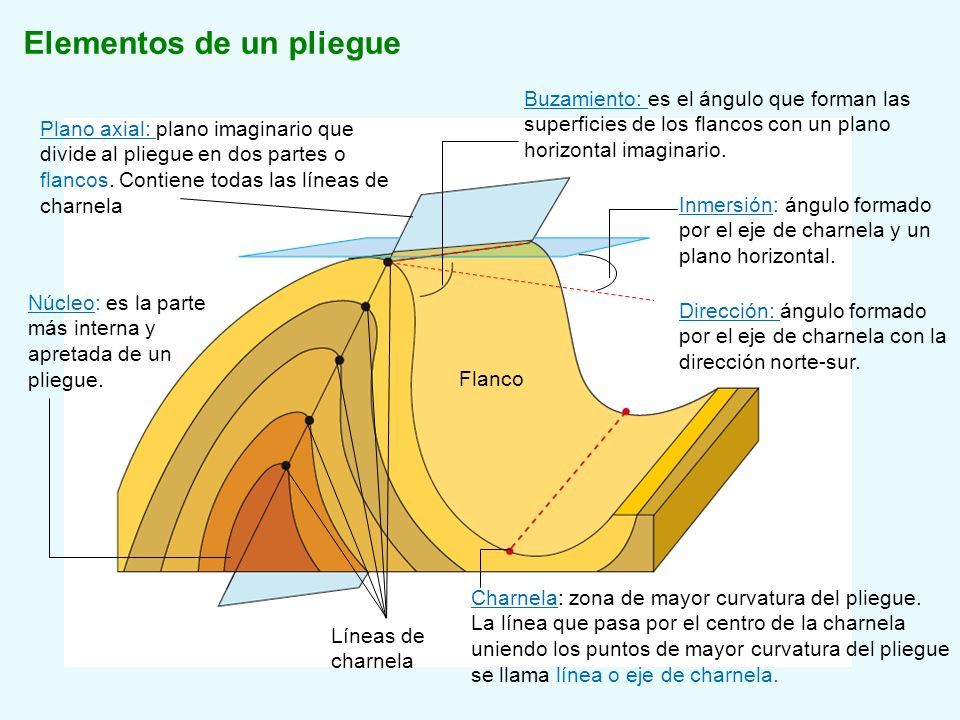

7 Elementos de un pliegue Plano axial: plano imaginario que divide al pliegue en dos partes o flancos. Contiene todas las líneas de charnela Charnela: zona de mayor curvatura del pliegue. La línea que pasa por el centro de la charnela uniendo los puntos de mayor curvatura del pliegue se llama línea o eje de charnela. Buzamiento: es el ángulo que forman las superficies de los flancos con un plano horizontal imaginario. Núcleo: es la parte más interna y apretada de un pliegue. Inmersión: ángulo formado por el eje de charnela y un plano horizontal. Dirección: ángulo formado por el eje de charnela con la dirección norte-sur. Flanco Líneas de charnela

8 Tipos de pliegues Por la forma de un perfil Antiformes: la convexidad se dirige hacia arriba. Se llaman anticlinales cuando los materiales más antiguos están en el núcleo. Sinformes: la convexidad se dirige hacia abajo. Se llaman sinclinales cuando los materiales mas modernos están en el núcleo.

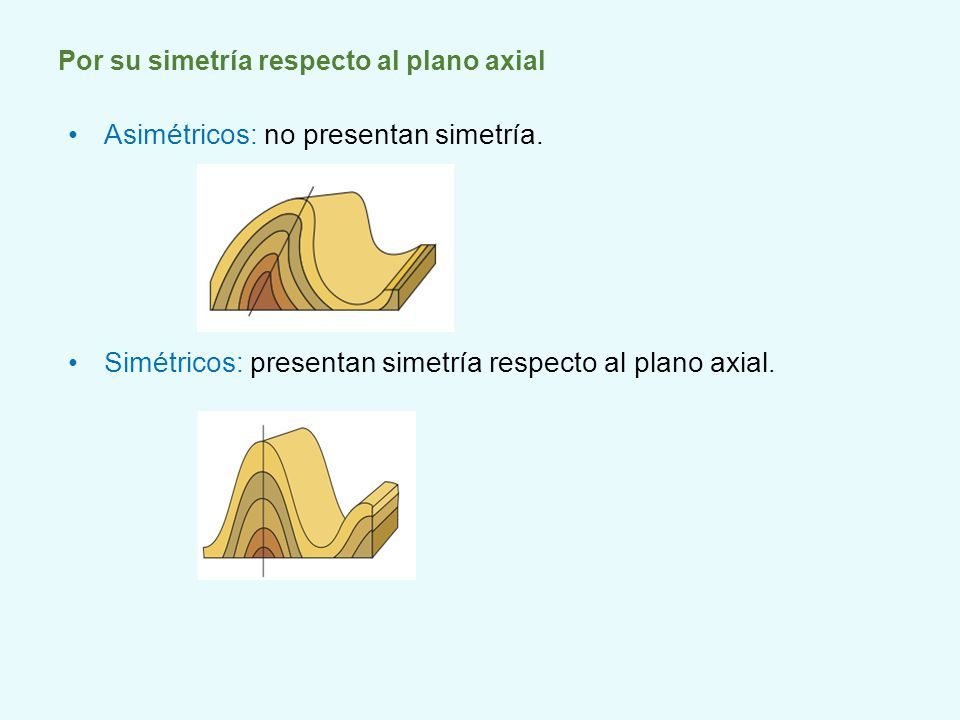

9 Por su simetría respecto al plano axial Asimétricos: no presentan simetría. Simétricos: presentan simetría respecto al plano axial.

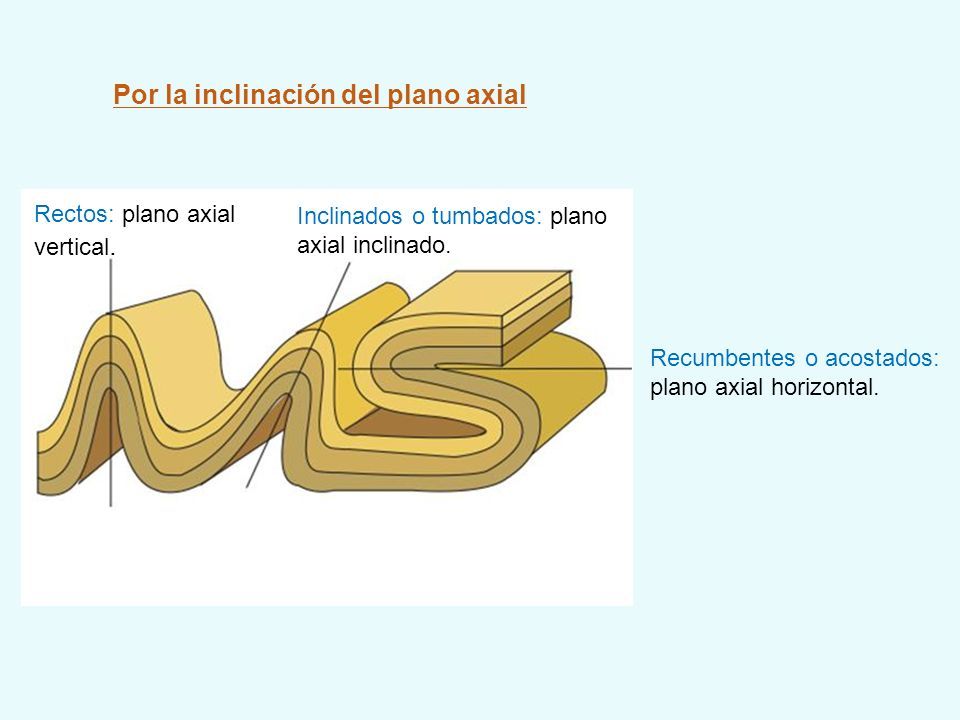

10 Por la inclinación del plano axial Rectos: plano axial vertical. Inclinados o tumbados: plano axial inclinado. Recumbentes o acostados: plano axial horizontal.

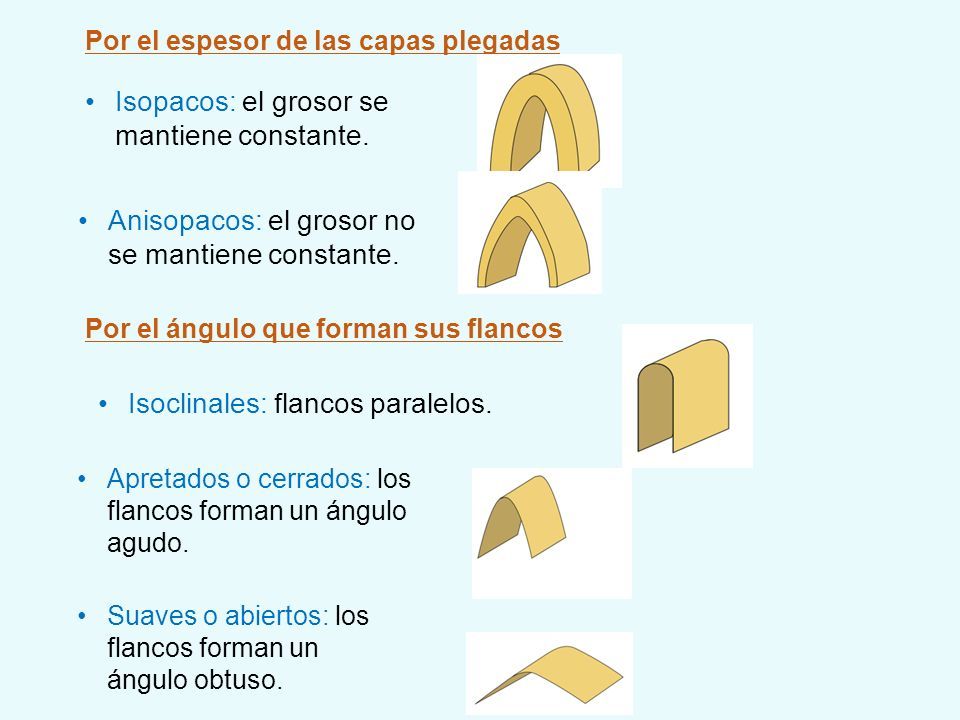

11 Por el espesor de las capas plegadas Isopacos: el grosor se mantiene constante. Anisopacos: el grosor no se mantiene constante. Por el ángulo que forman sus flancos Isoclinales: flancos paralelos. Apretados o cerrados: los flancos forman un ángulo agudo. Suaves o abiertos: los flancos forman un ángulo obtuso.
