OBJETIVOS La presente práctica tiene por objetivos: 1. Identificar las partes del microscopio y comprender sus características y la visión con él. 2.

Presentación del tema: "OBJETIVOS La presente práctica tiene por objetivos: 1. Identificar las partes del microscopio y comprender sus características y la visión con él. 2."— Transcripción de la presentación:

1

2 OBJETIVOS La presente práctica tiene por objetivos: 1. Identificar las partes del microscopio y comprender sus características y la visión con él. 2. Manejar el microscopio correctamente. 3. Realizar observaciones con este instrumento.

3 PARTES DEL MICROSCOPIO COMPUESTO 1. PARTE MECANICA. Comprende los siguientes dispositivos. 1.1 Base. le da soporte y estabilidad al microscopio. 1.2 Brazo : Es una columna perpendicular al pie. Puede ser arqueado o vertical y une al pie con el tubo. 1.3 Tubo. Proporciona soporte a los lentes oculares y objetivos.

4 PARTES DEL MICROSCOPIO TUBO

5 PARTES DEL MICROSCOPIO COMPUESTO 1. PARTE MECANICA. Comprende los siguientes dispositivos. 1.4 Platina. Superficie plana para sostener el porta objetos y el cubre-objetos que contienen a las preparaciones. (Tornillo para mover la placa) 1.5 Pinzas. Par de láminas rectangulares, situadas sobre la platina, para mantener al porta-objetos. 1.6 Tornillo macrométrico. Permite el movimiento vertical del tubo o de la platina para obtener la distancia a la cual el objeto puede ser observado nítidamente; es decir, el enfoque preciso para el observador.

6 PARTES DEL MICROSCOPIO TUBO

7 PARTES DEL MICROSCOPIO COMPUESTO 1. PARTE MECANICA. Comprende los siguientes dispositivos. 1.7 Tornillo micrométrico. Permite movimientos muy cortos en un ajuste fino del enfoque para lograr una observación precisa. 1.8 Revólver. Sistema giratorio relacionado con el tubo, que porta los lentes objetivos para diversos aumentos, pudiendo utilizarlos alternativamente.

8 PARTES DEL MICROSCOPIO TUBO

9 2- PARTE OPTICA 2.1 Oculares. Lentes dispuestos en la parte superior del tubo cercano al ojo del observador. Su aumento puede ser de 6X, 10X y 15X. 2.2 Objetivos. Son lentes de diferentes aumentos situados en el otro extremo del tubo, en el revólver. Existe uno que le llamamos lupa, 4x, el de menor aumento 10X y el de mayor aumento es más largo 40X. Puede existir además un objetivo de inmersión de 100 a 150 aumentos.

10 PARTES DEL MICROSCOPIO TUBO

11 2- PARTE OPTICA 2.2 Objetivos : 4x (lupa o panorámico): tiene la banda roja 10x (menor aumento) tiene la banda amarilla 40x (mayor aumento): tiene la banda celeste 100X (lente de inmersión): tiene la banda blanca.

12 PARTES DEL MICROSCOPIO TUBO

13 2- PARTE OPTICA (sistema de iluminación) 2.3 Luz incorporada. Proporciona la luz que llega hasta el objeto a estudiar y el sistema óptico del microscopio 2.4 Condensador. Lente que concentra el haz luminoso hacia la preparación. 2.5. Diafragma. Abertura que regula la cantidad de luz que ingresa hacia la preparación.

14 PARTES DEL MICROSCOPIO TUBO

15 SISTEMA DE AJUSTE Anillo de ajuste de los oculares Tornillo que permite mover el cabezal Tornillos reguladores de la platina Tornillos del condensador Palanca de cierre del diafragma

16 Tamaño de la imagen

17 CARACTERISTICAS DE LA VISION CON EL MICROSCOPIO 1. : 1. Ampliación de la imagen: Es la magnificación total que sufre la imagen del objeto debido al efecto de los lentes oculares y objetivos. - Se obtiene multiplicando el número de veces que aumenta el lente ocular por el número de veces que aumenta el lente objetivo. Si el objetivo aumenta la imagen de un objeto 40 veces, ésta al pasar por la lente ocular será nuevamente aumentada. – –Si el ocular aumenta 10 veces, la magnificación total en este caso será: – –Ejem.: 10X x 40X = 400X.

18 Colocar el lente de 4x

19 Como colocar la placa o laminilla fija en el microscopio

20 USO DEL MICROSCOPIO Práctica en el uso del microscopio: I- Tome un pedazo de papel milimetrado y colóquelo sobre un porta objeto. – – Dibuje en 4x y 10x 3 mm

21 USO DEL MICROSCOPIO II- Tome ahora la letra de periódico A- Dibuje en aumento de 4x y 10x B- Compare el tamaño y los detalles de la letra con ambos objetivos ___________

22 Poder de resolución El poder de resolución del microscopio es la capacidad de los lentes de mantener separado dos puntos que a simple vista parece uno solo.

23

24 Letra a través del microscopio

25 Poder de Resolución C- Compare como se ve la letra a simple vista y a través del microscopio. Tamaño, posición y detalles. ______ D- Donde hay mayor poder de resolución, a simple vista o a través del microscopio.______

26 Movimiento de la imagen E- Ahora con el objetivo de 4x: Movimiento del carro Movimiento de la imagen Hacia la izquierda Hacia la derecha Hacia atrás Hacia adelante

27 Es el área vertical que estará enfocado cuando el objeto se mantiene en una posición fija.

28 Profundidad de Campo III- Ahora tome una placa de media de nylon. A- Enfoque utilizando el tornillo macrométrico realice movimientos con el tornillo micrométrico y anote lo que se observa. _________________ B- Cierre el diafragma, que sucede con la profundidad de campo.__________________ C-Abra el diafragma, que sucede con la profundidad de campo.__________________ D- Suba y baje el condensador, que sucede con la profundidad de campo.

29 IV- Observación Para Mayor Aumento Tome ahora la placa que le proporcionará la profesora y enfoque primero en 4 luego en 10 y posteriormente en 40x. La profesora procederá a revisar.

30 Imagen en 4X

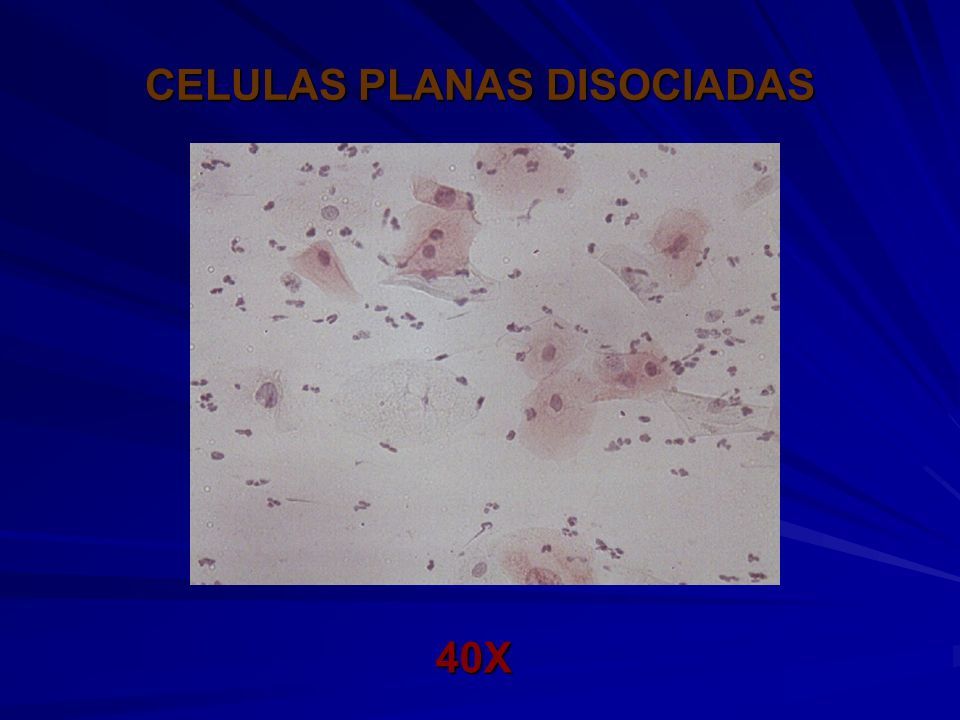

31 CELULAS PLANAS DISOCIADAS 40X

32 Colocar el lente de 4x

33 Lente de 40 x queda muy cerca de la placa

34 Lente de 100 x Solo el lente de 100x puede tocar el aceite de inmersión. Si toca el de 40x este se dañará

35 Para añadir el aceite de inmersión

36 Imagen en 100X
