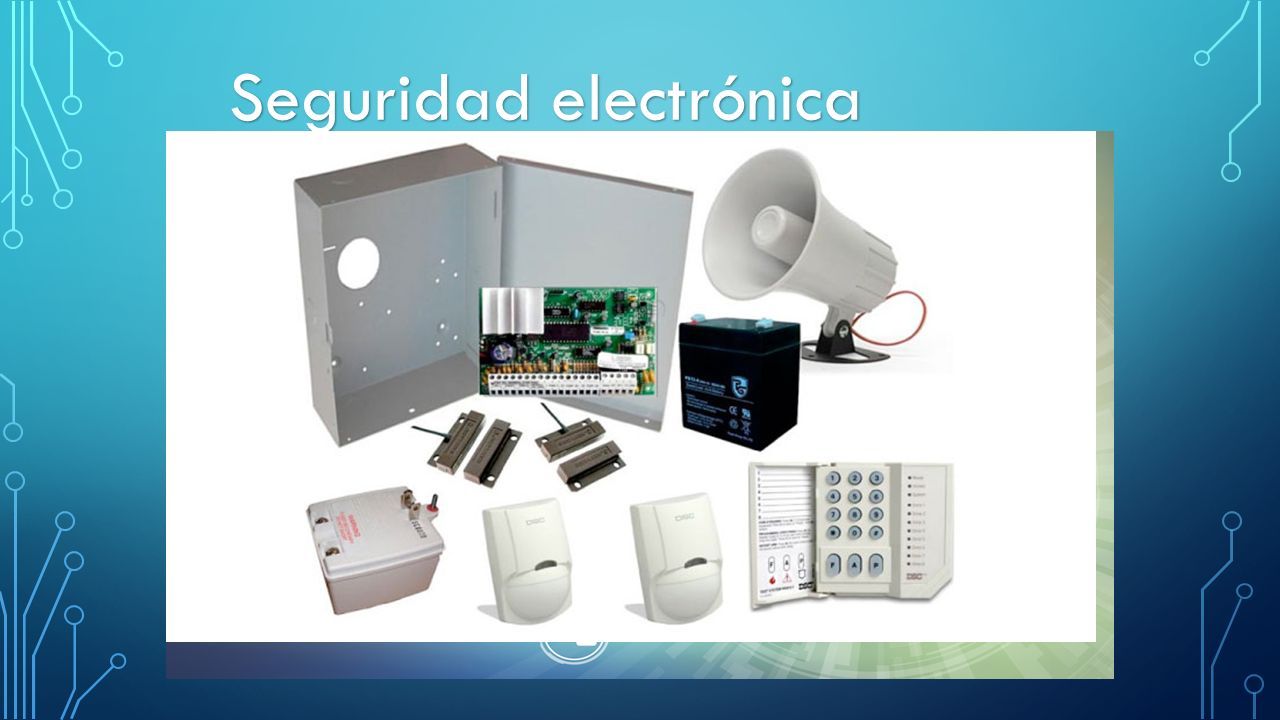

2 Seguridad electrónica

3 CCTV Y CÁMARAS IP

4 Alcance del curso: Cámaras y tipos de cámaras DVR y tipos de DVRs Dispositivos de conexión Dispositivo de almacenaje Instalación de un sistema de cctv con visualiazción por internet

5 Sistema de seguridad CCTV (Circuito Cerrado de Televisión) ¡Éste es el sistema de seguridad que más se vende¡

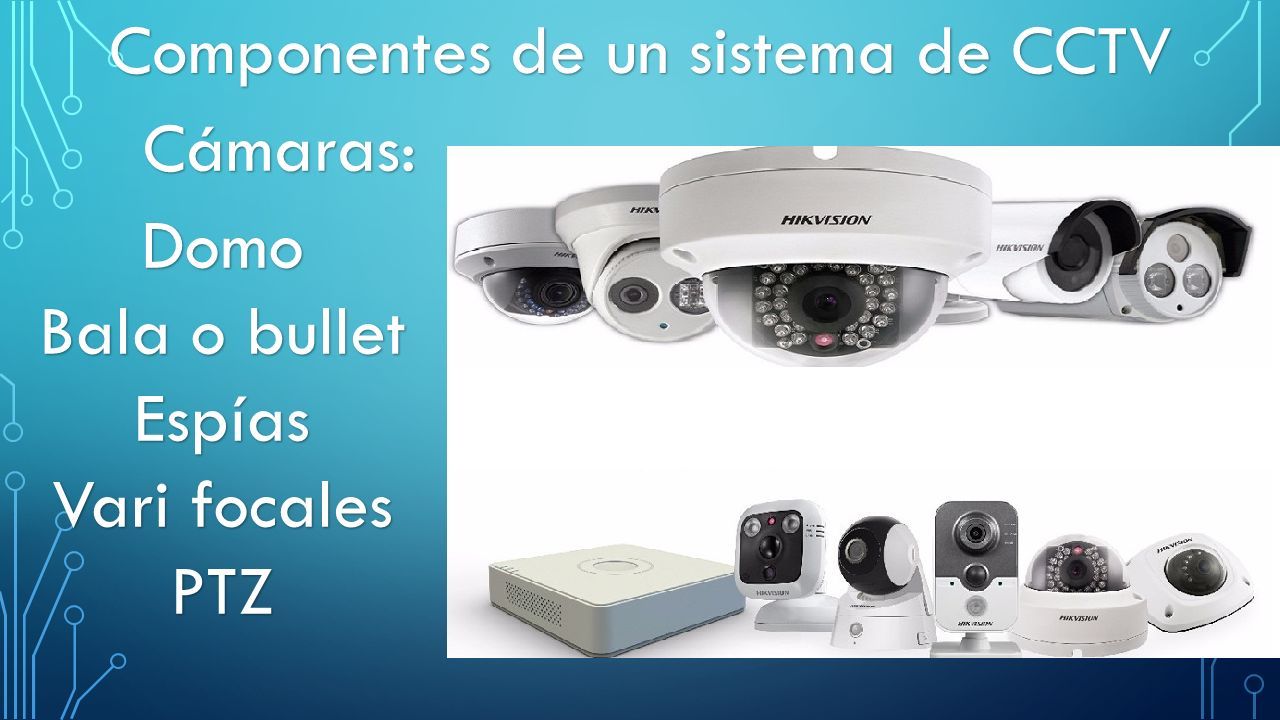

6 Componentes de un sistema de CCTV Cámaras: Domo Bala o bullet Espías Vari focales PTZ

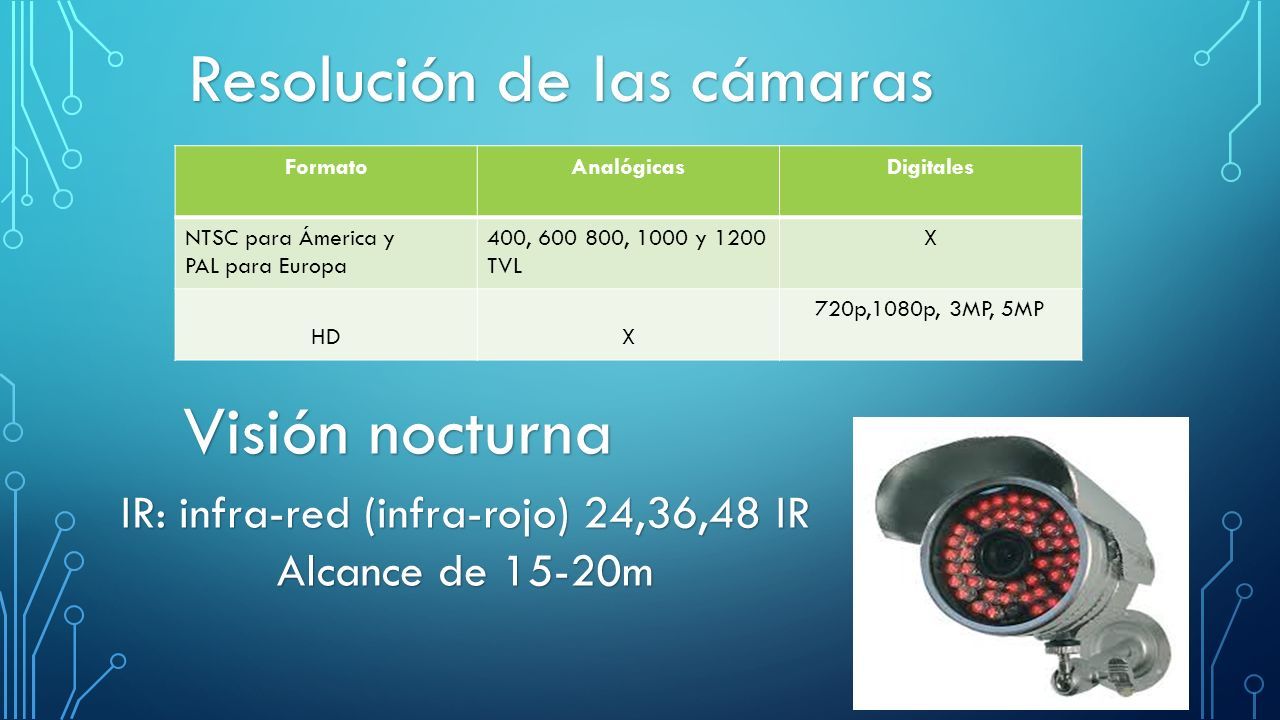

7 Resolución de las cámaras FormatoAnalógicasDigitales NTSC para Ámerica y PAL para Europa 400, 600 800, 1000 y 1200 TVL X HDX 720p,1080p, 3MP, 5MP Visión nocturna IR: infra-red (infra-rojo) 24,36,48 IR Alcance de 15-20m

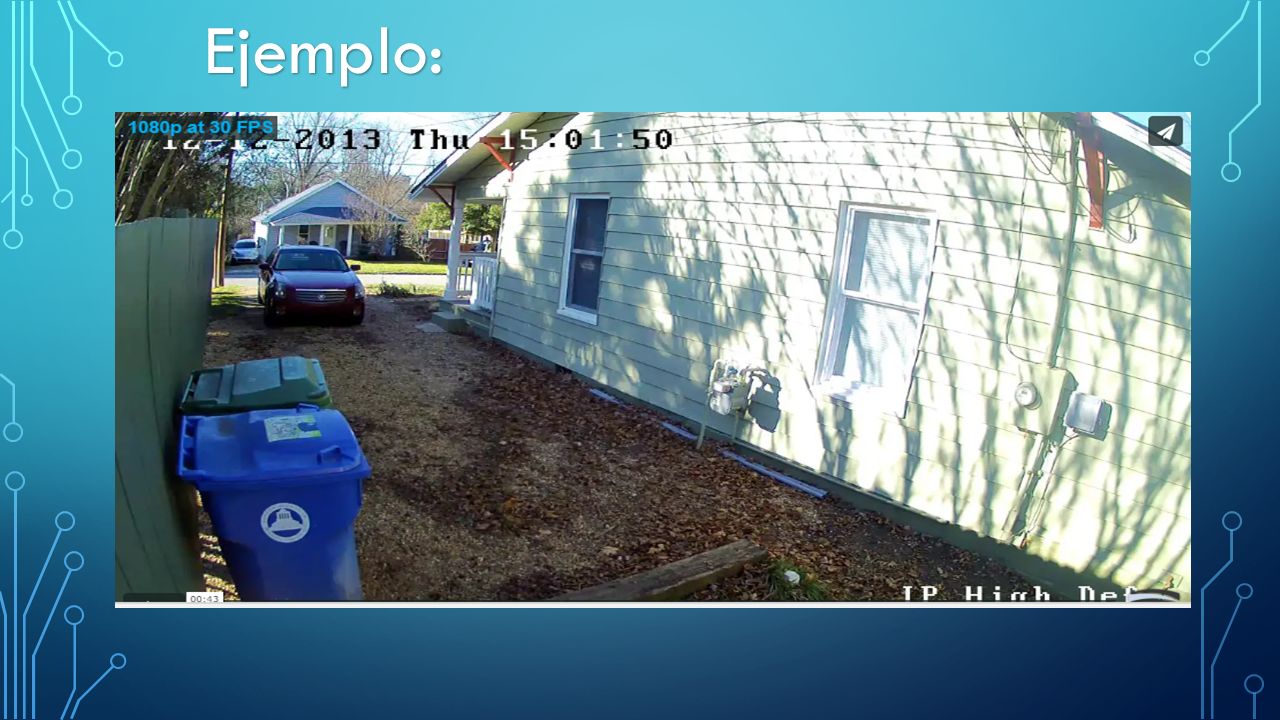

8 Ejemplo:

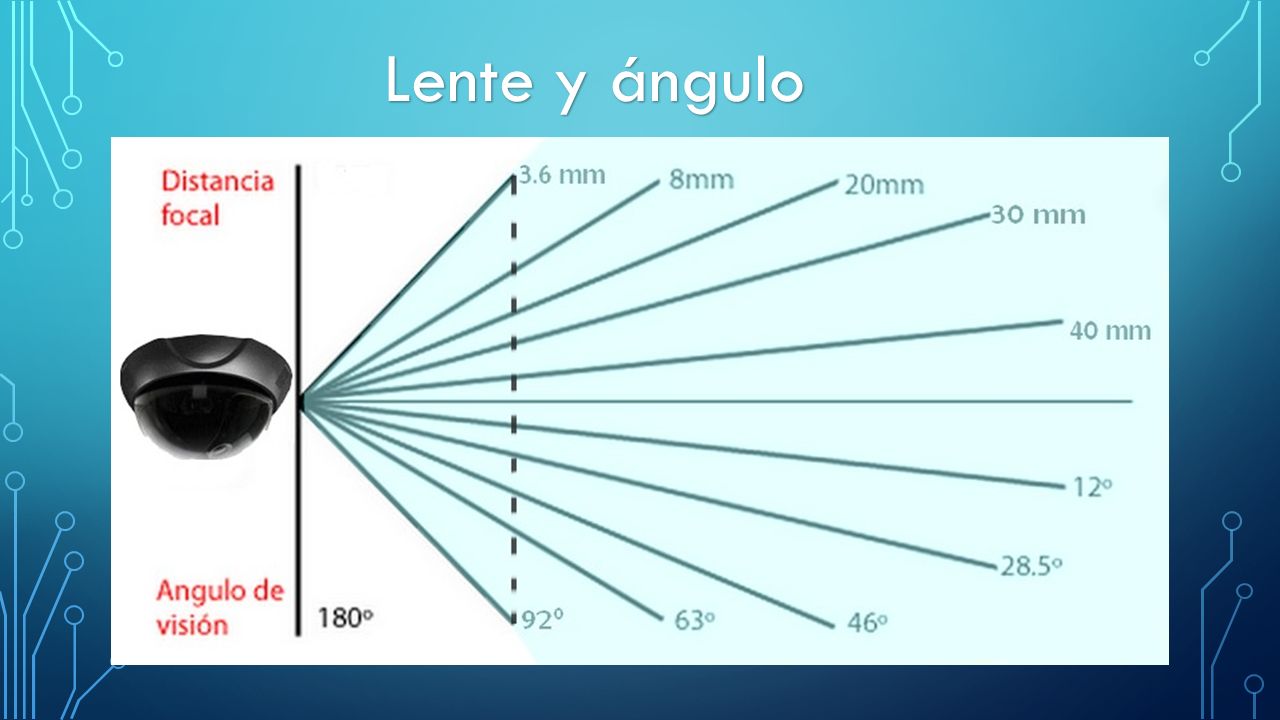

9 Lente y ángulo

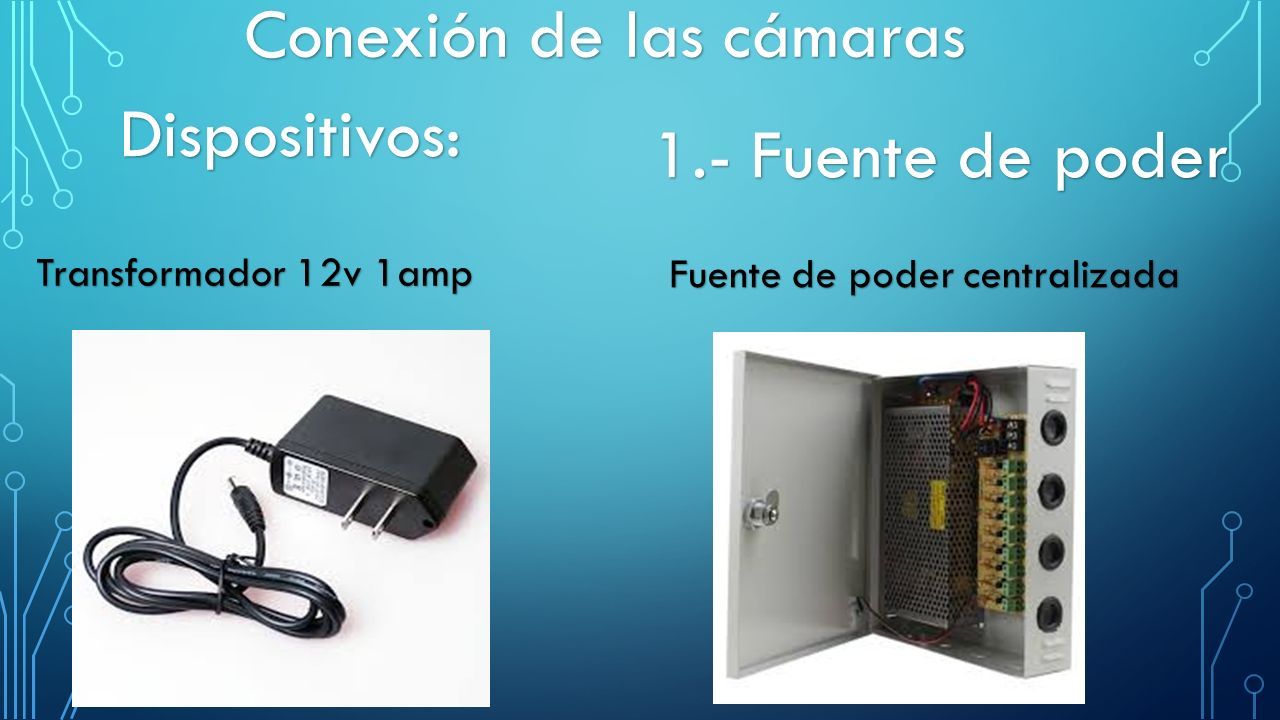

10 Conexión de las cámaras Dispositivos: 1.- Fuente de poder Transformador 12v 1amp Fuente de poder centralizada

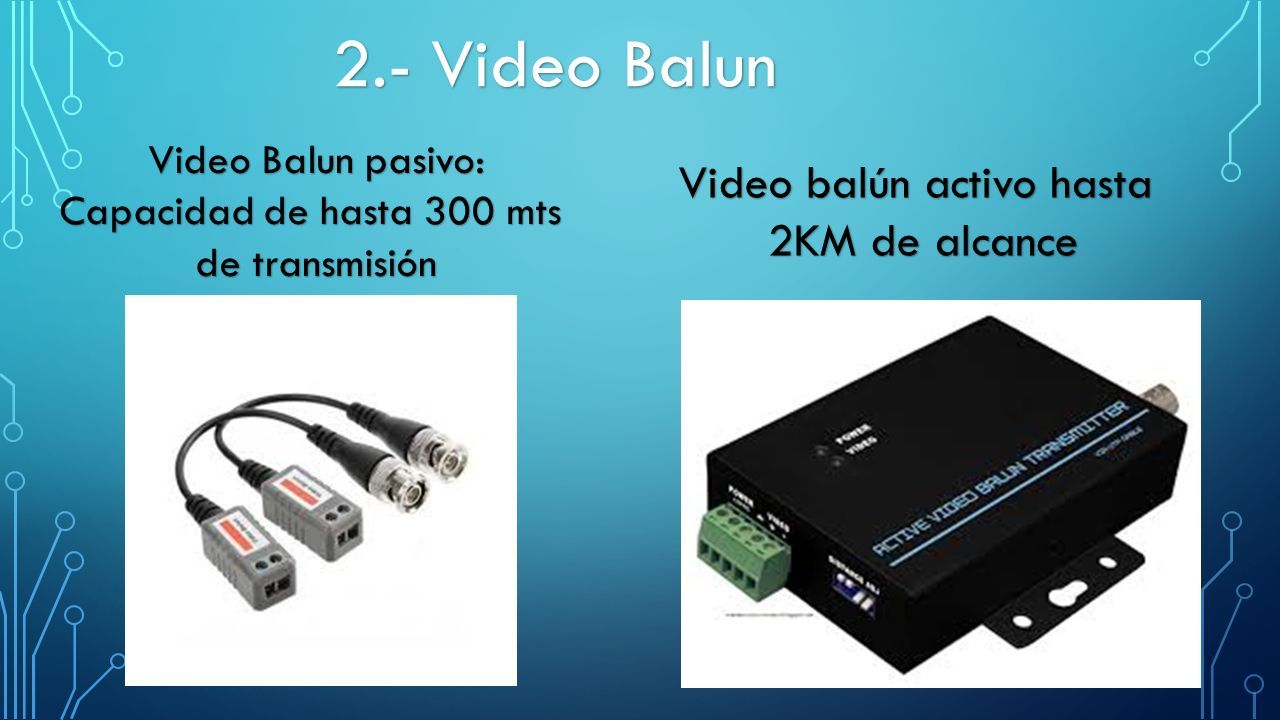

11 2.- Video Balun Video Balun pasivo: Capacidad de hasta 300 mts de transmisión Video balún activo hasta 2KM de alcance

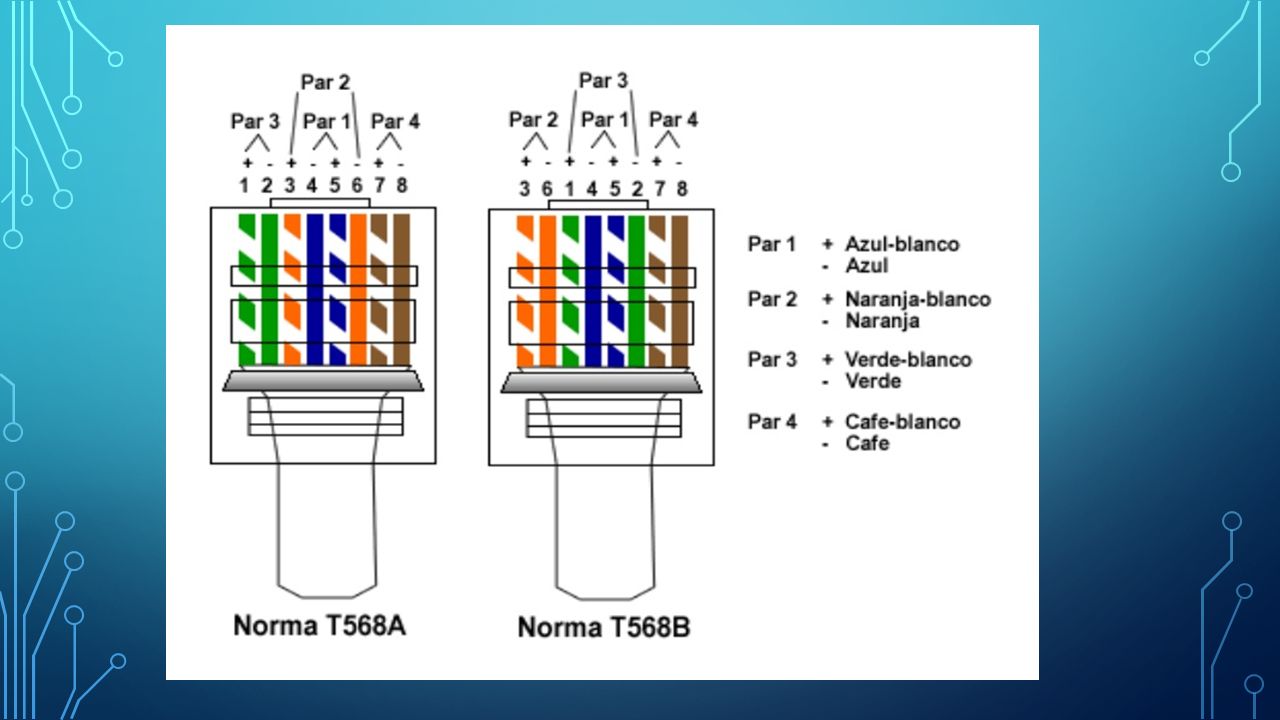

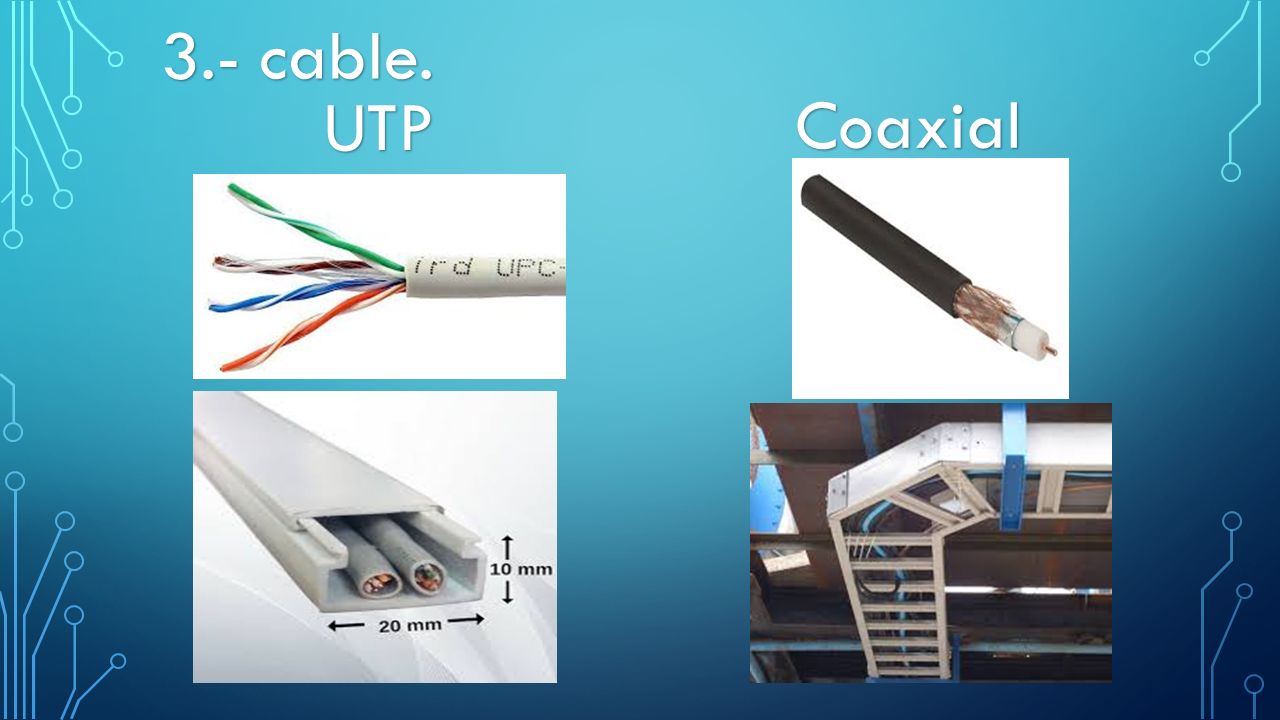

12 3.- cable. UTP Coaxial

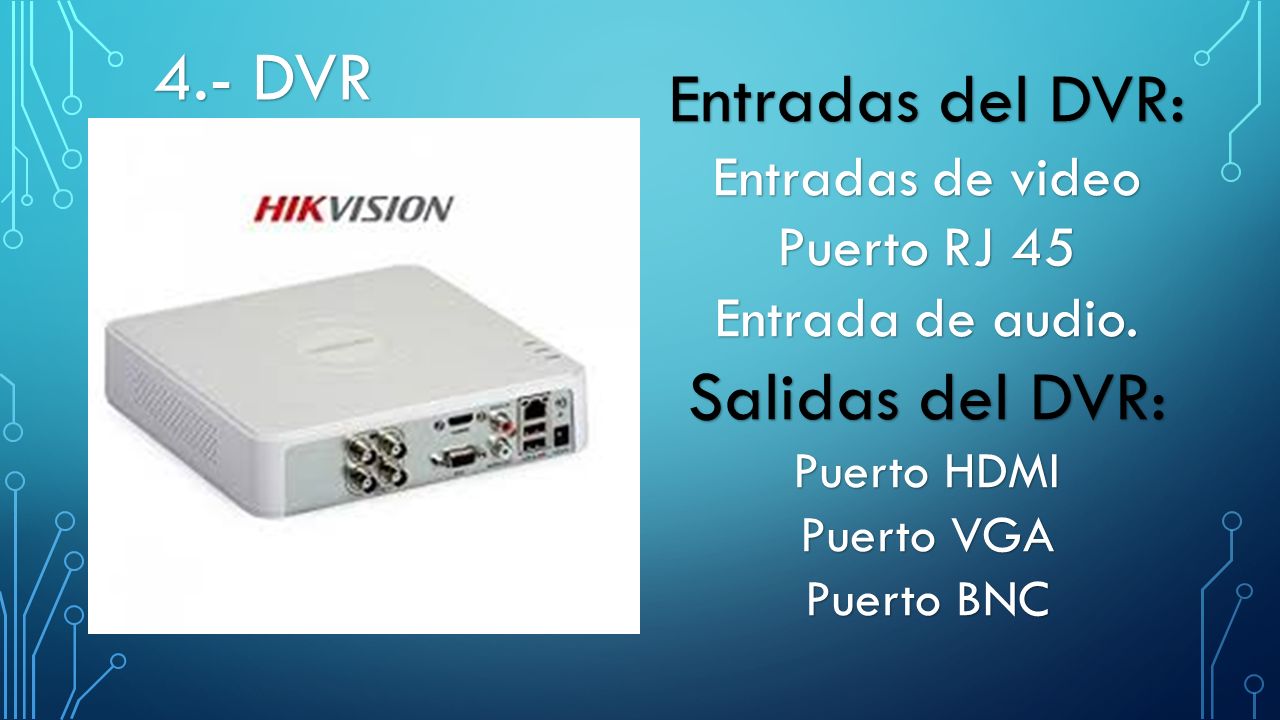

13 4.- DVR Entradas del DVR: Entradas de video Puerto RJ 45 Entrada de audio. Salidas del DVR: Puerto HDMI Puerto VGA Puerto BNC

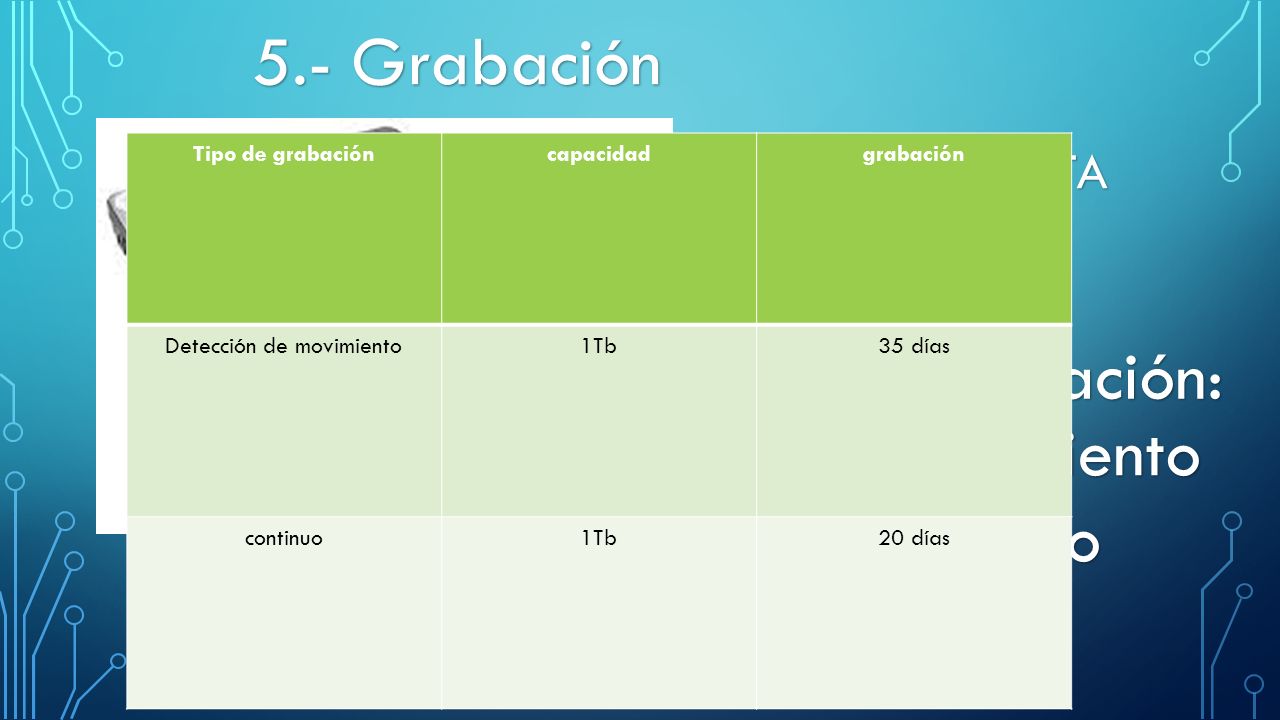

14 5.- Grabación Disco duro SATA Hasta 8 Tb Tipo de grabación: Por movimiento Por movimiento continuo continuo Tipo de grabacióncapacidadgrabación Detección de movimiento1Tb35 días continuo1Tb20 días

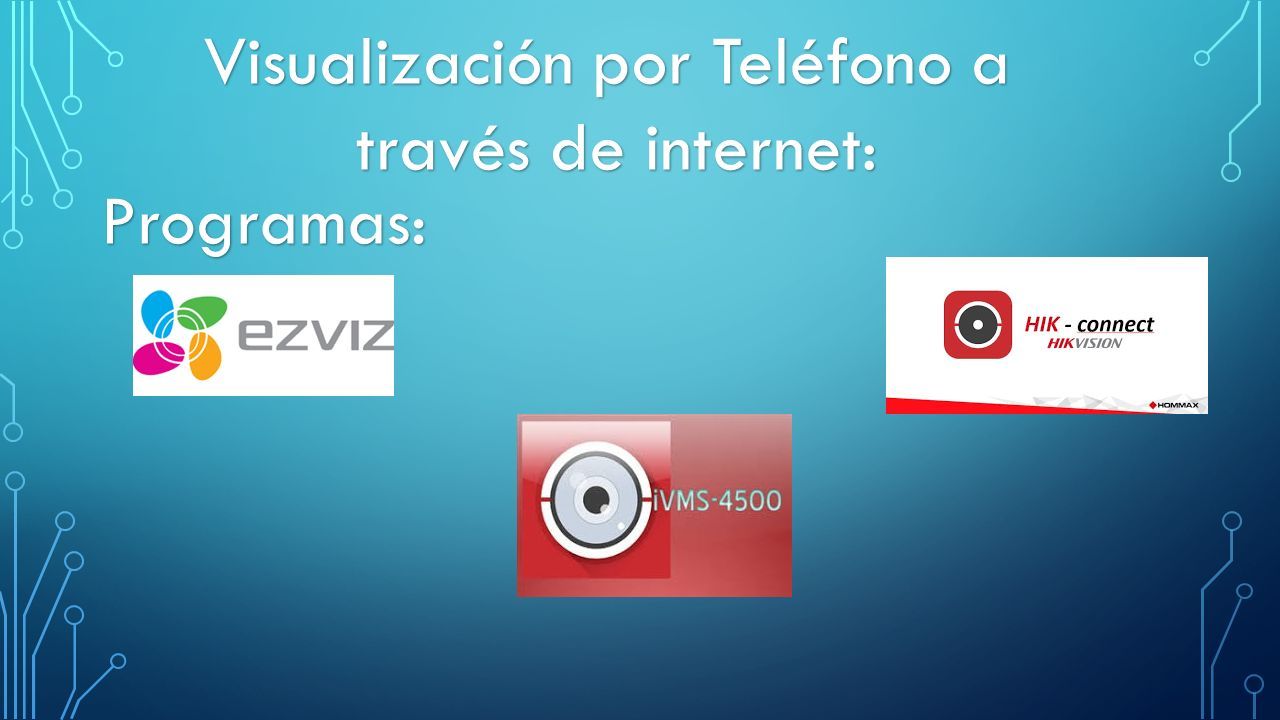

15 Visualización por Teléfono a través de internet: Programas:

16 Práctica.

17 Recomendaciones y tips

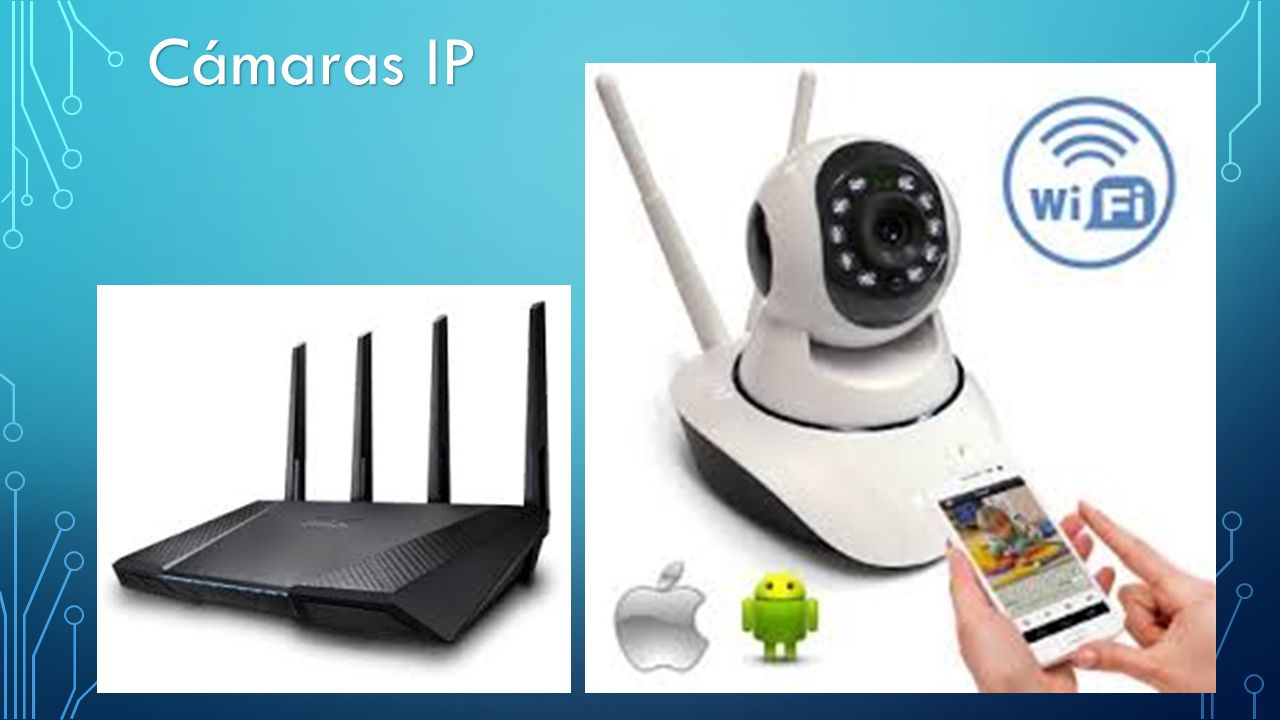

18 Cámaras IP

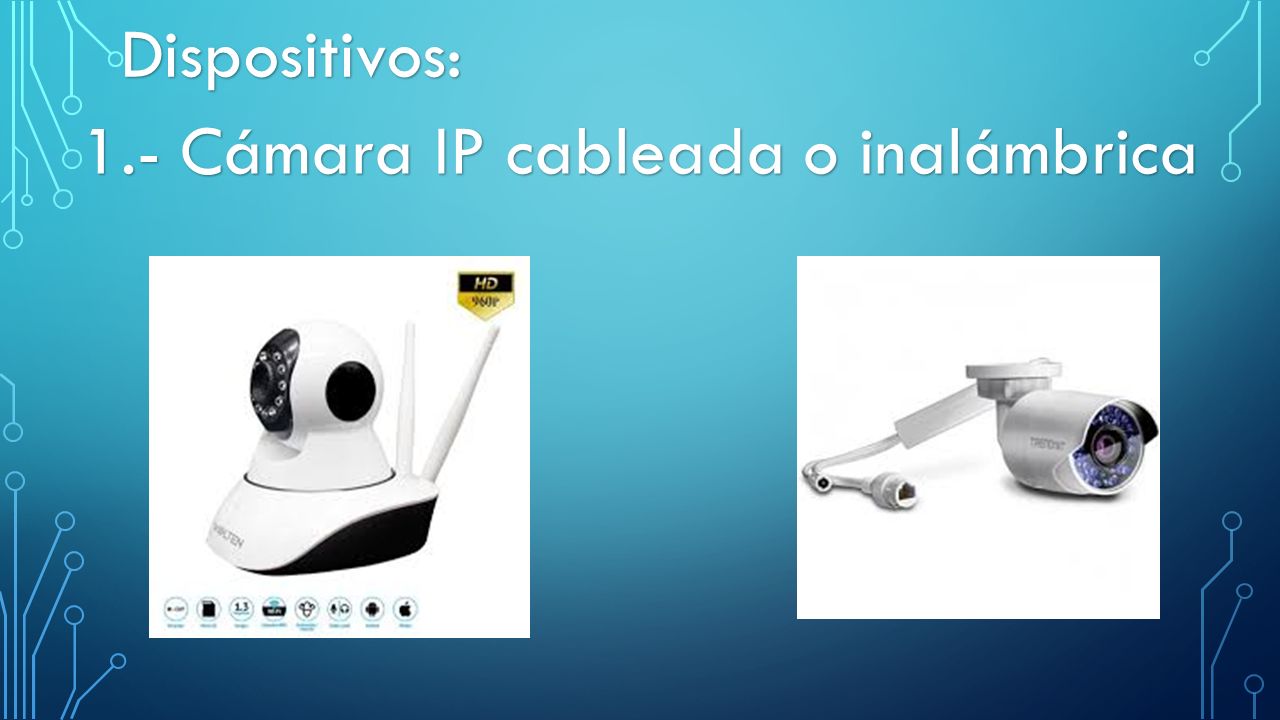

19 Dispositivos: 1.- Cámara IP cableada o inalámbrica

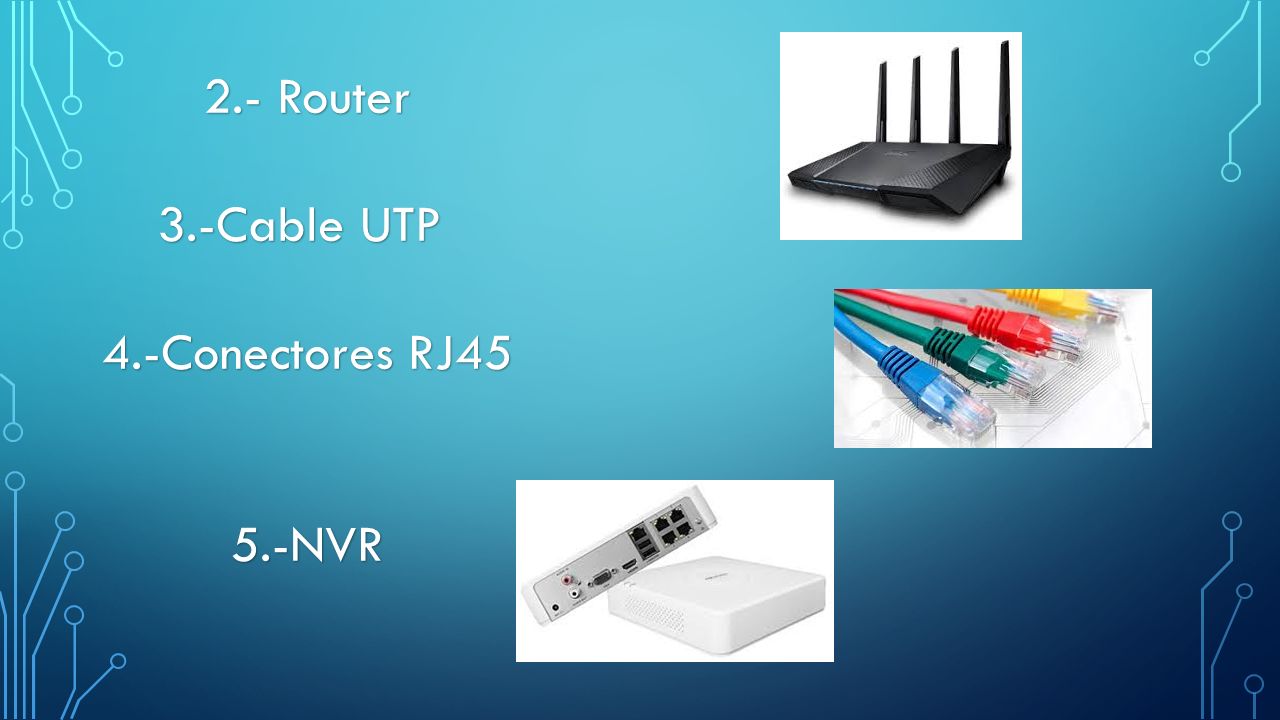

20 2.- Router 3.-Cable UTP 4.-Conectores RJ45 5.-NVR

21

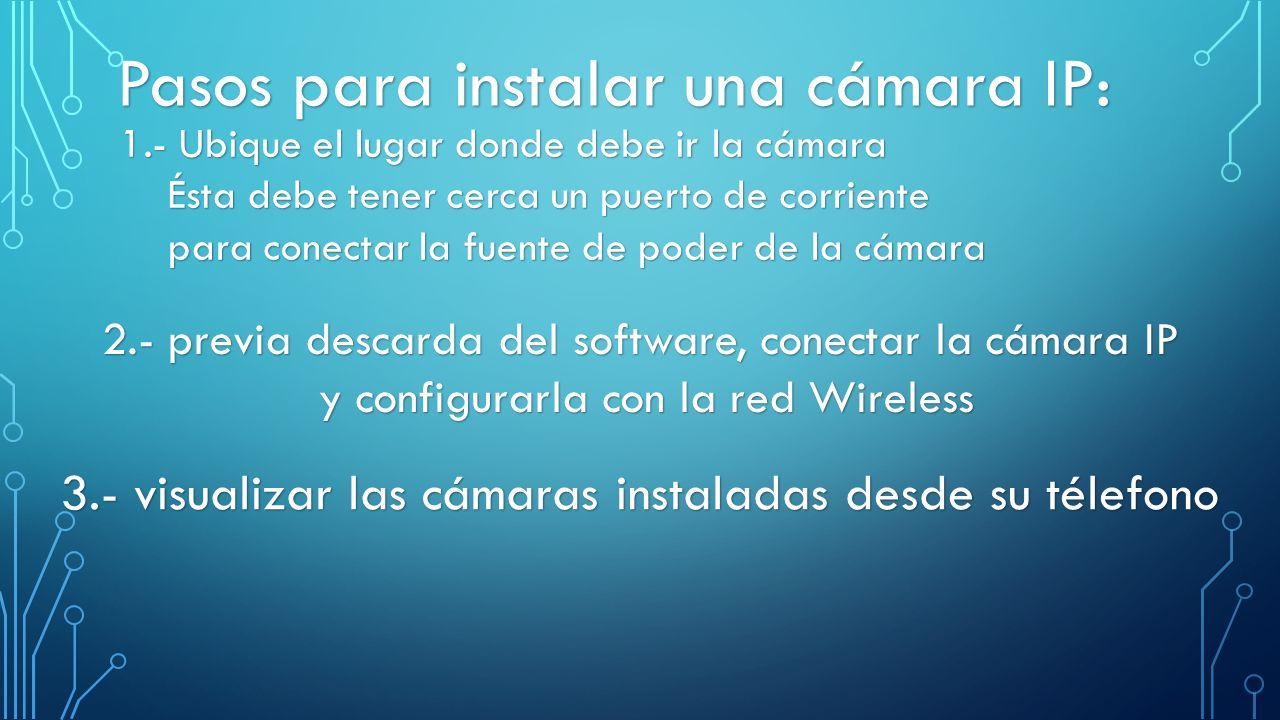

22 Pasos para instalar una cámara IP: 1.- Ubique el lugar donde debe ir la cámara Ésta debe tener cerca un puerto de corriente para conectar la fuente de poder de la cámara para conectar la fuente de poder de la cámara 2.- previa descarda del software, conectar la cámara IP y configurarla con la red Wireless y configurarla con la red Wireless 3.- visualizar las cámaras instaladas desde su télefono

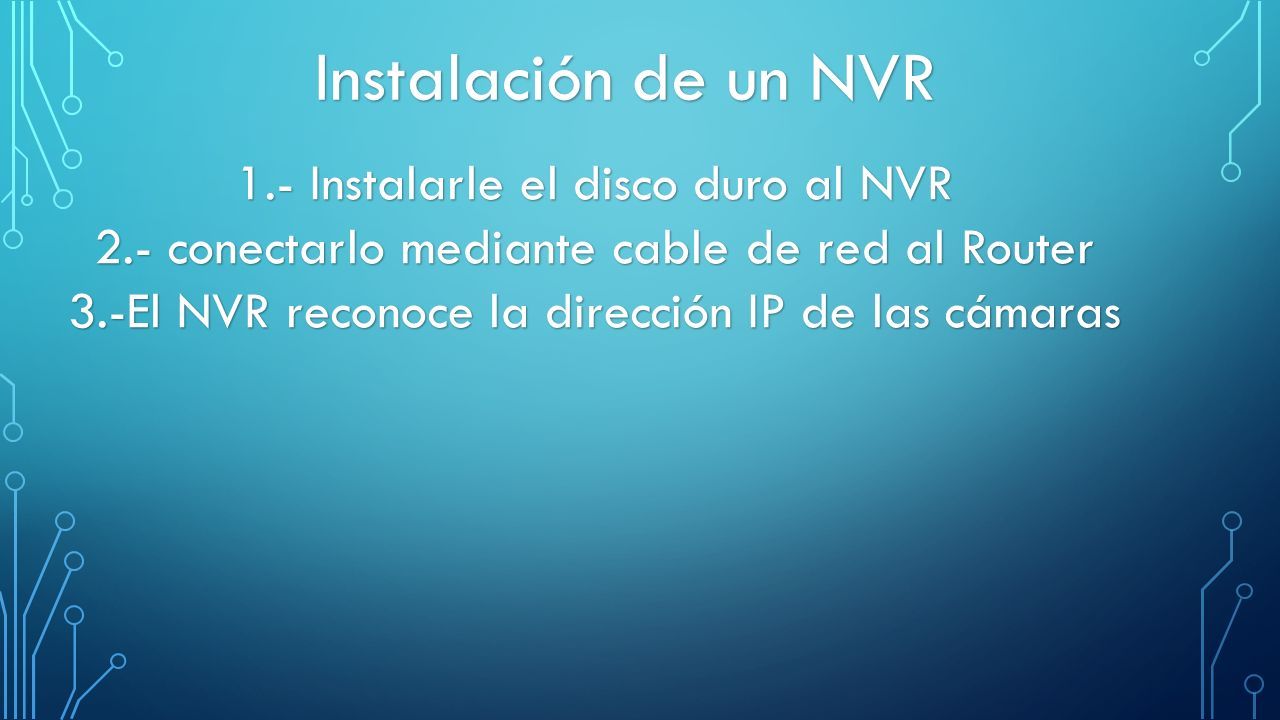

23 Instalación de un NVR 1.- Instalarle el disco duro al NVR 2.- conectarlo mediante cable de red al Router 3.-El NVR reconoce la dirección IP de las cámaras

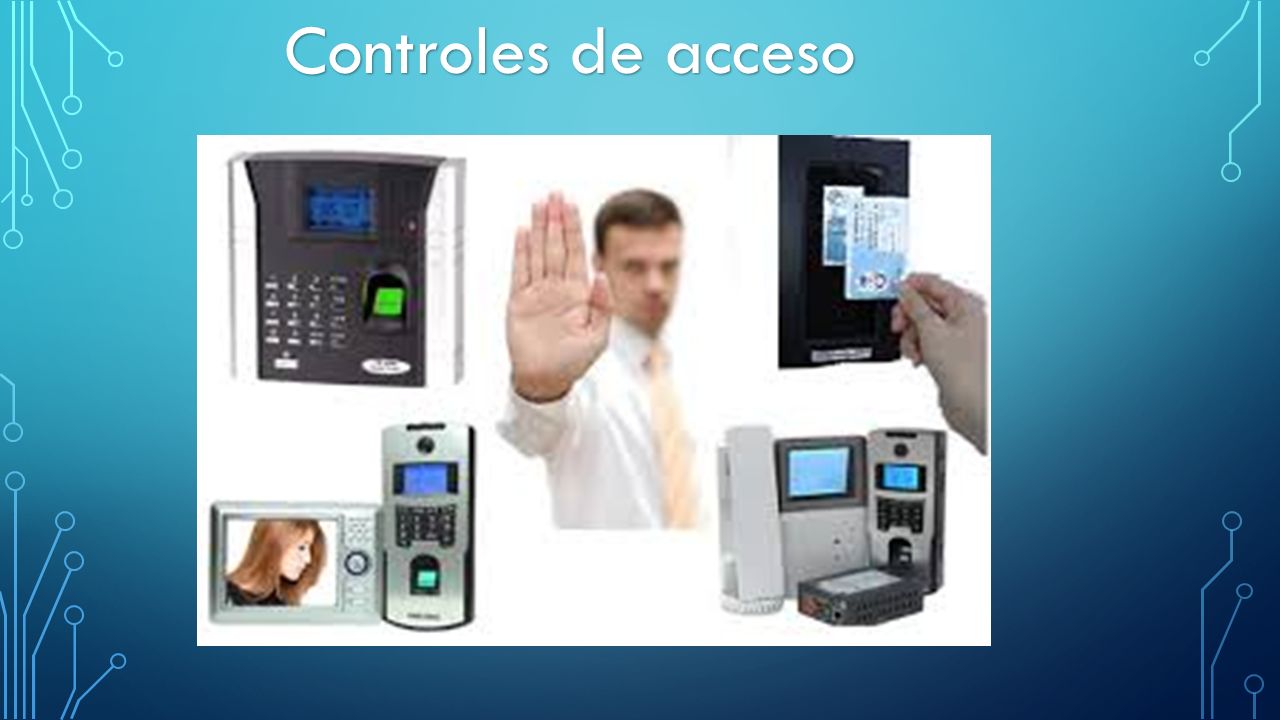

24 Controles de acceso

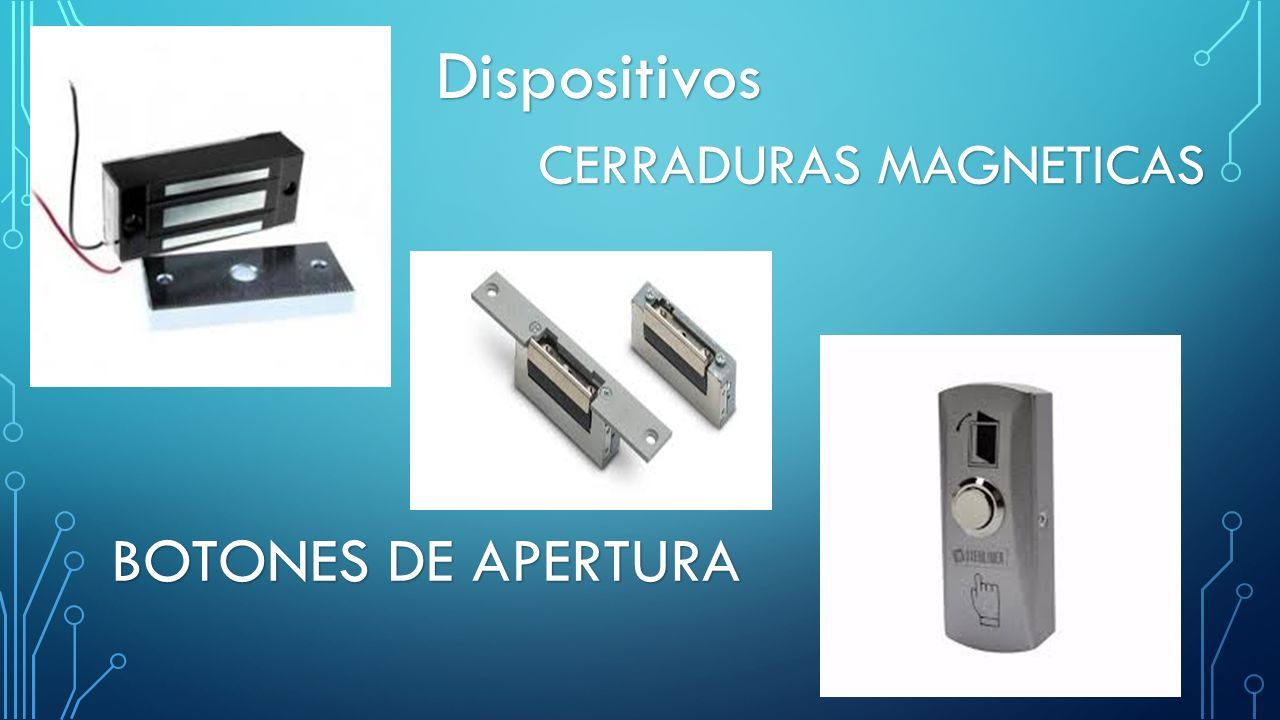

25 Dispositivos CERRADURAS MAGNETICAS BOTONES DE APERTURA

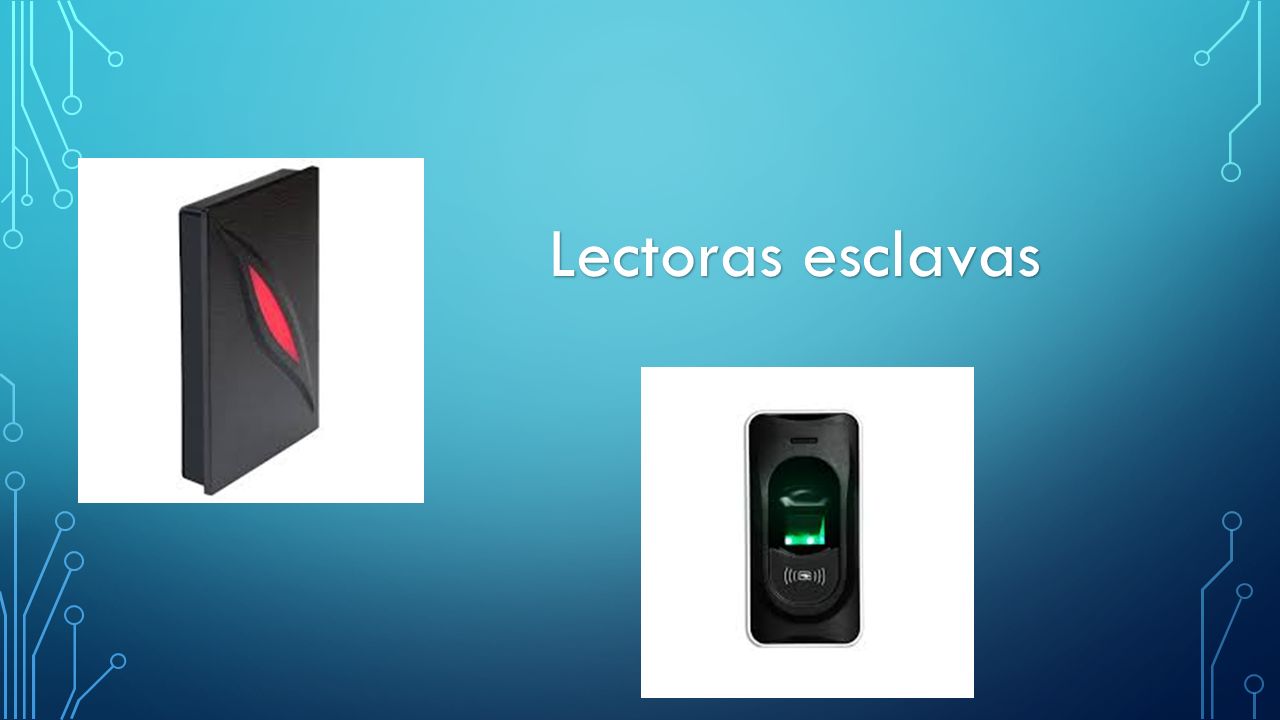

26 Lectoras esclavas

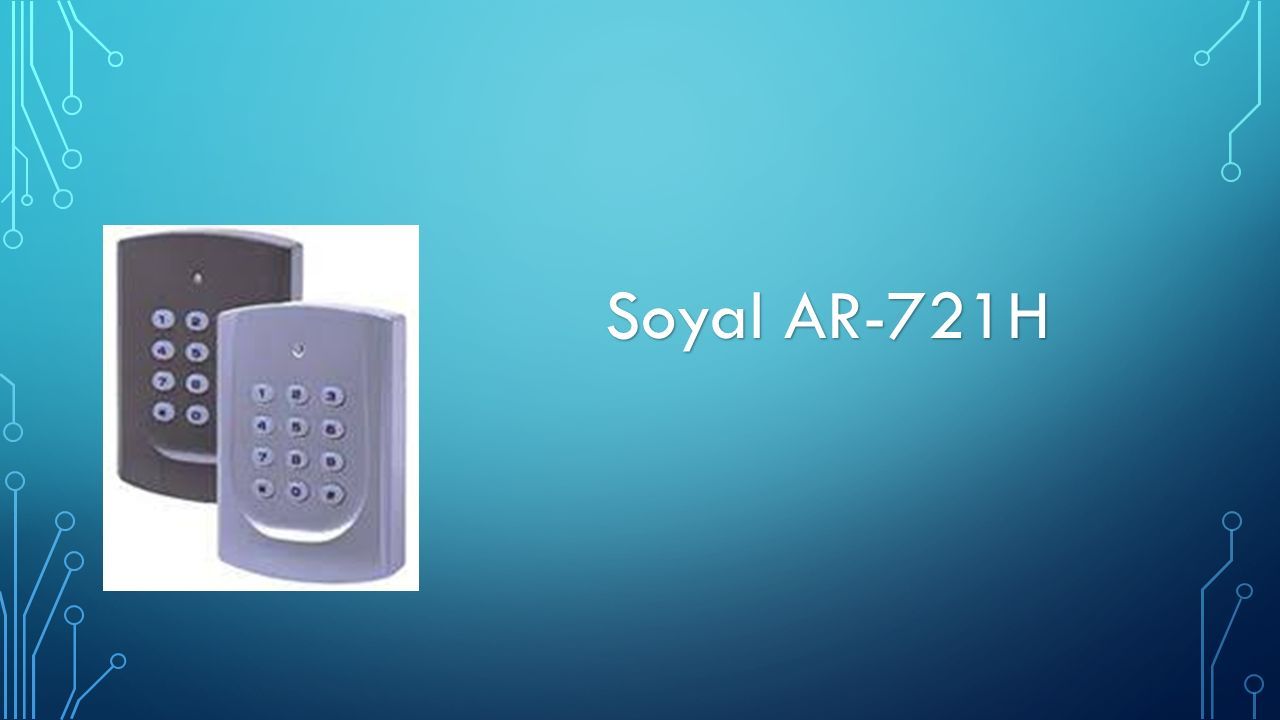

27 Soyal AR-721H

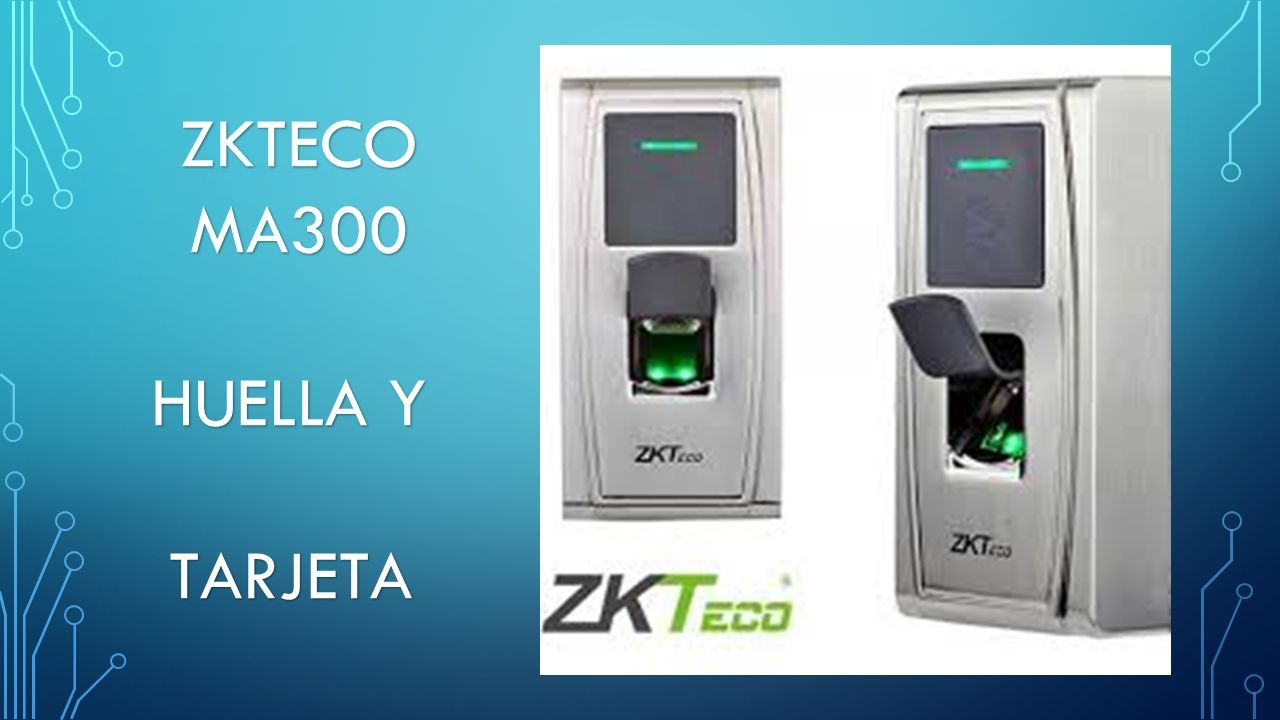

28 ZKTECOMA300 HUELLA Y TARJETA

29 TARJETA RFID

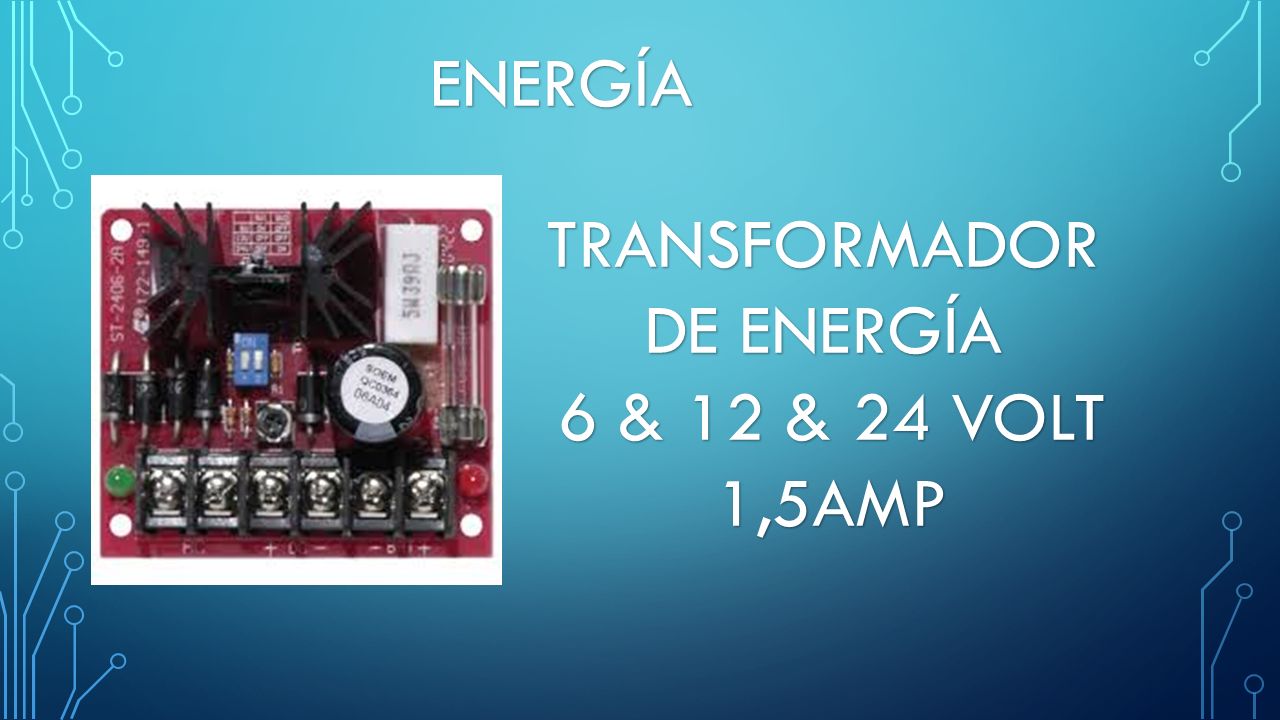

30 ENERGÍA TRANSFORMADOR DE ENERGÍA 6 & 12 & 24 VOLT 1,5AMP

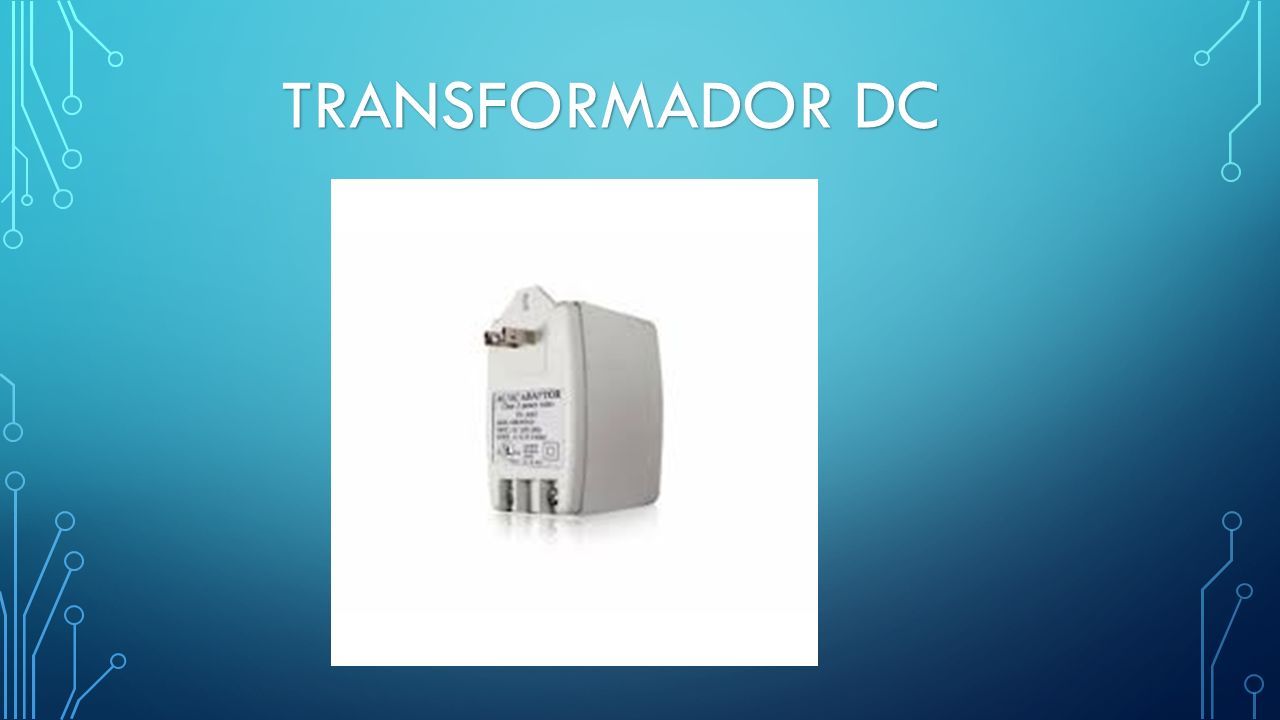

31 TRANSFORMADOR DC

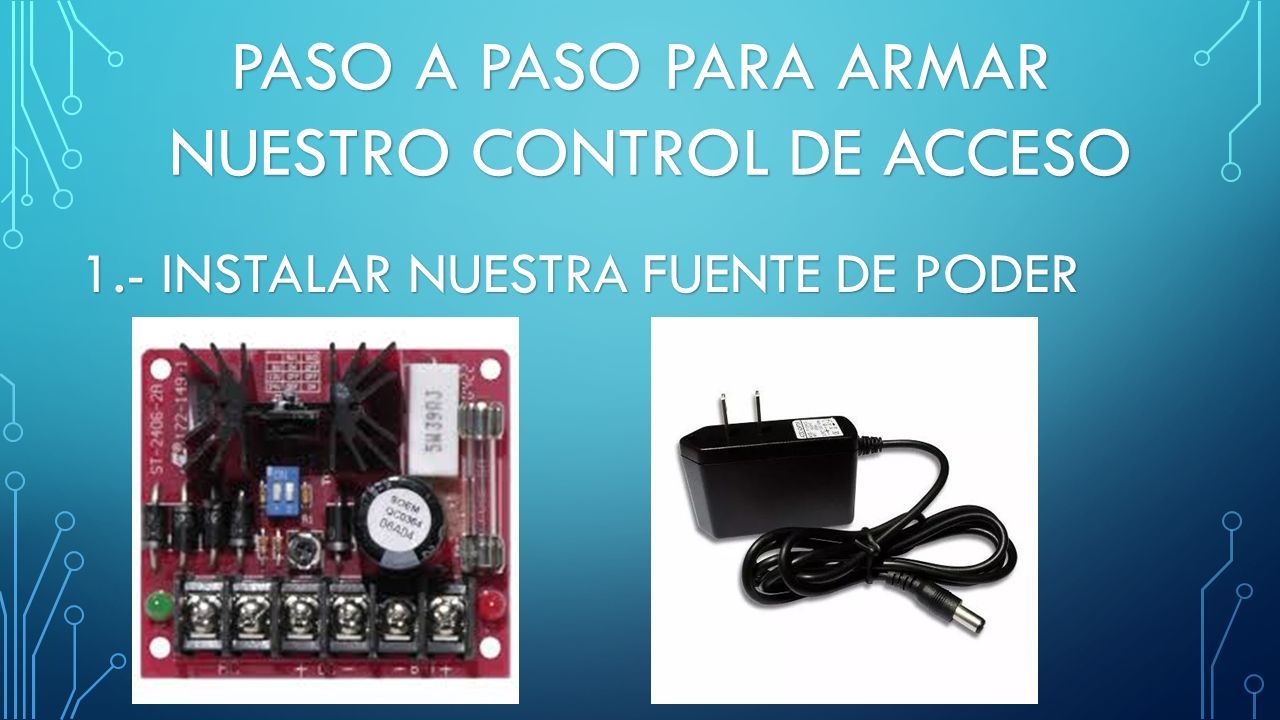

32 PASO A PASO PARA ARMAR NUESTRO CONTROL DE ACCESO 1.- INSTALAR NUESTRA FUENTE DE PODER

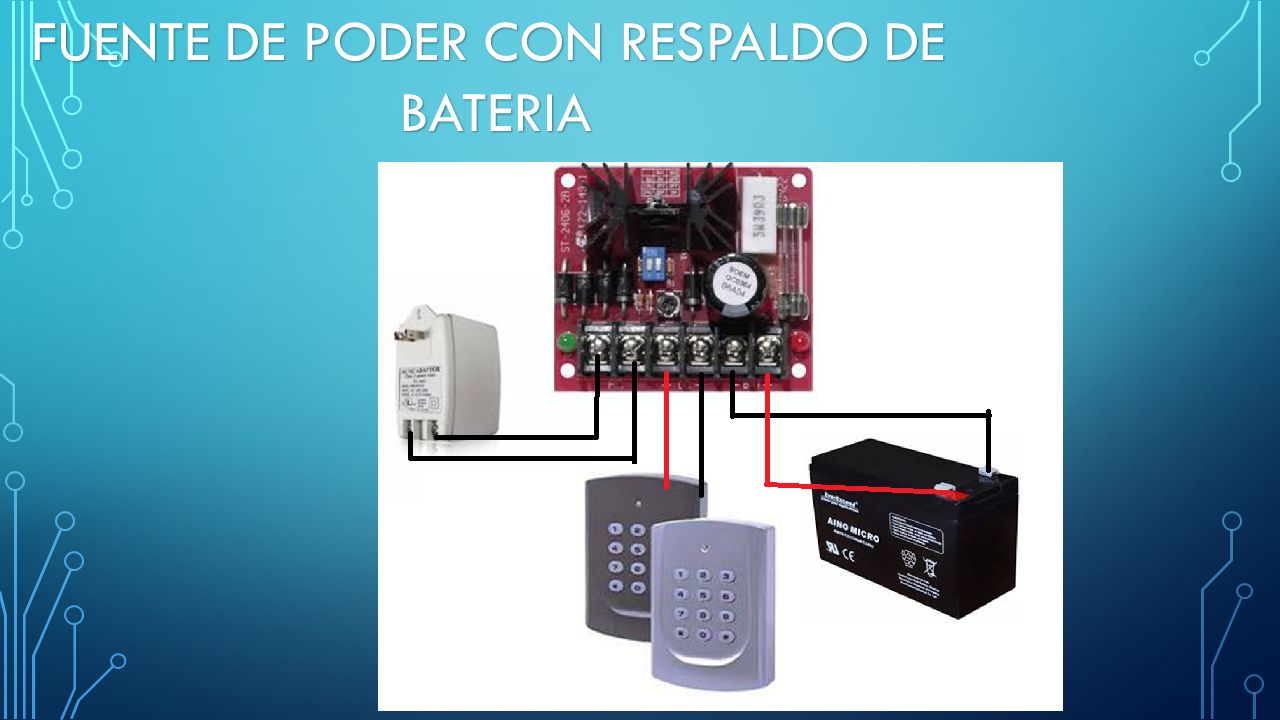

33 FUENTE DE PODER CON RESPALDO DE BATERIA BATERIA

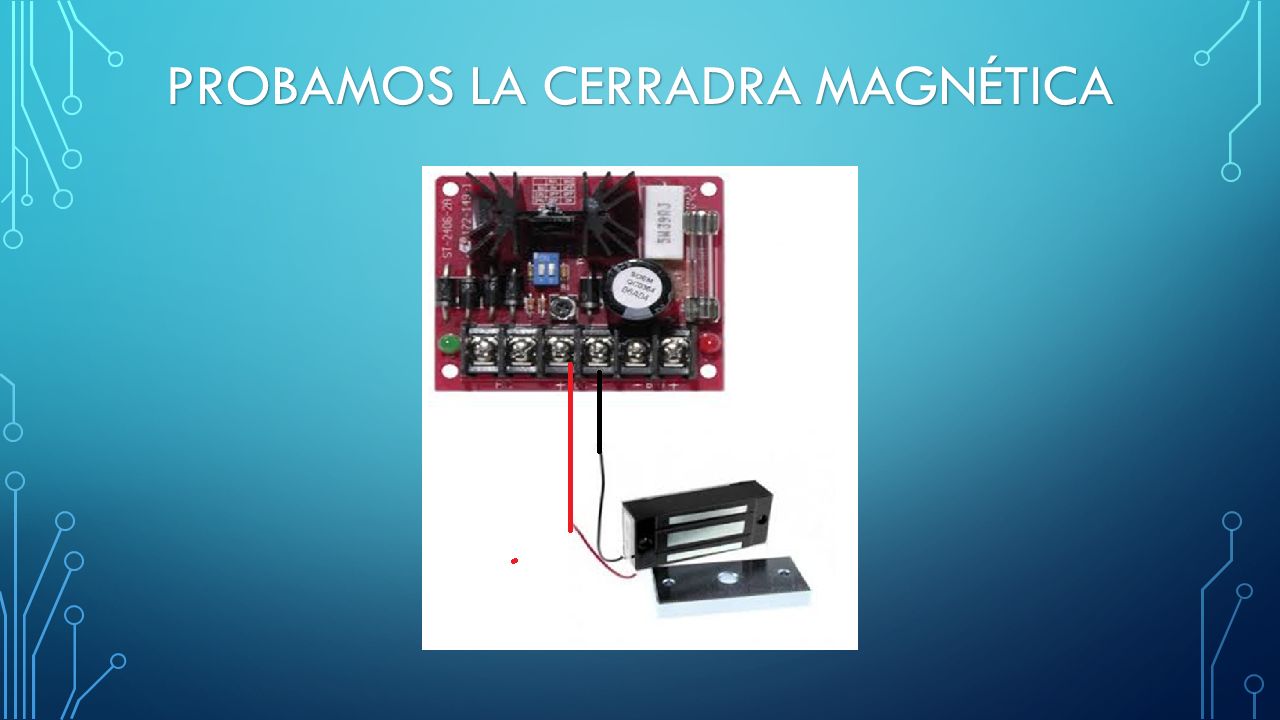

34 PROBAMOS LA CERRADRA MAGNÉTICA

35 Preparamos el botón

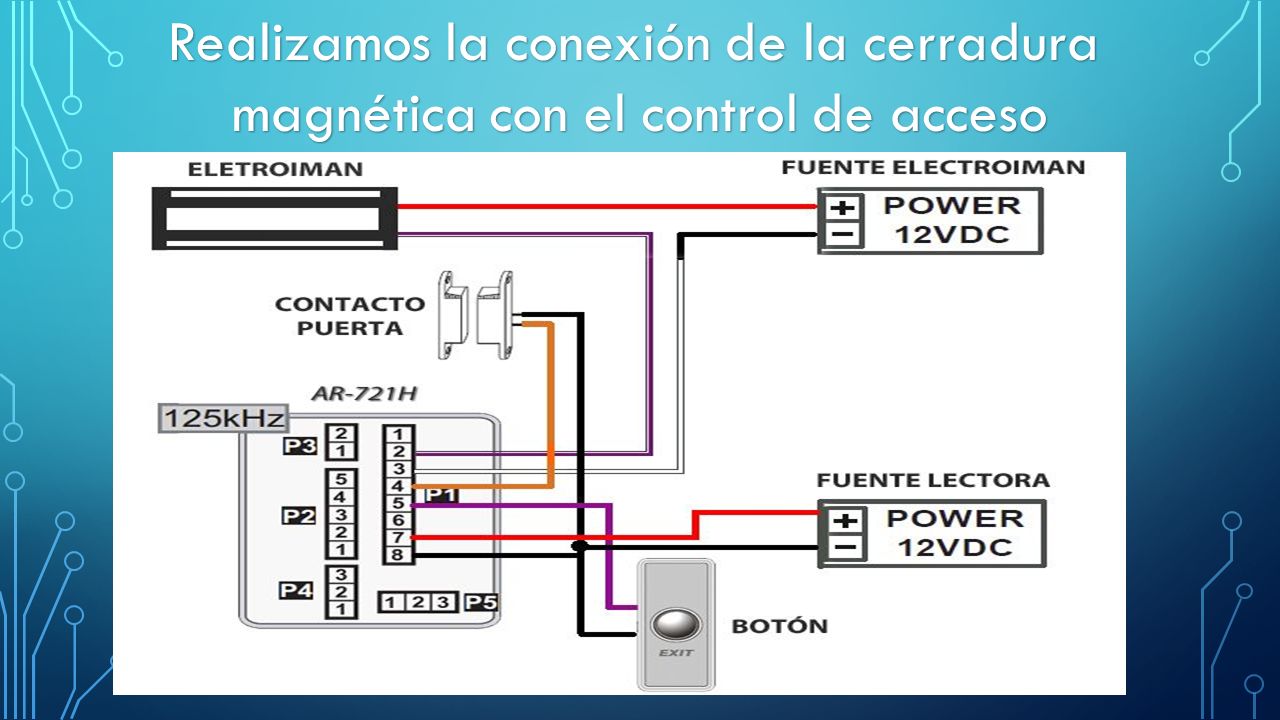

36 Realizamos la conexión de la cerradura magnética con el control de acceso

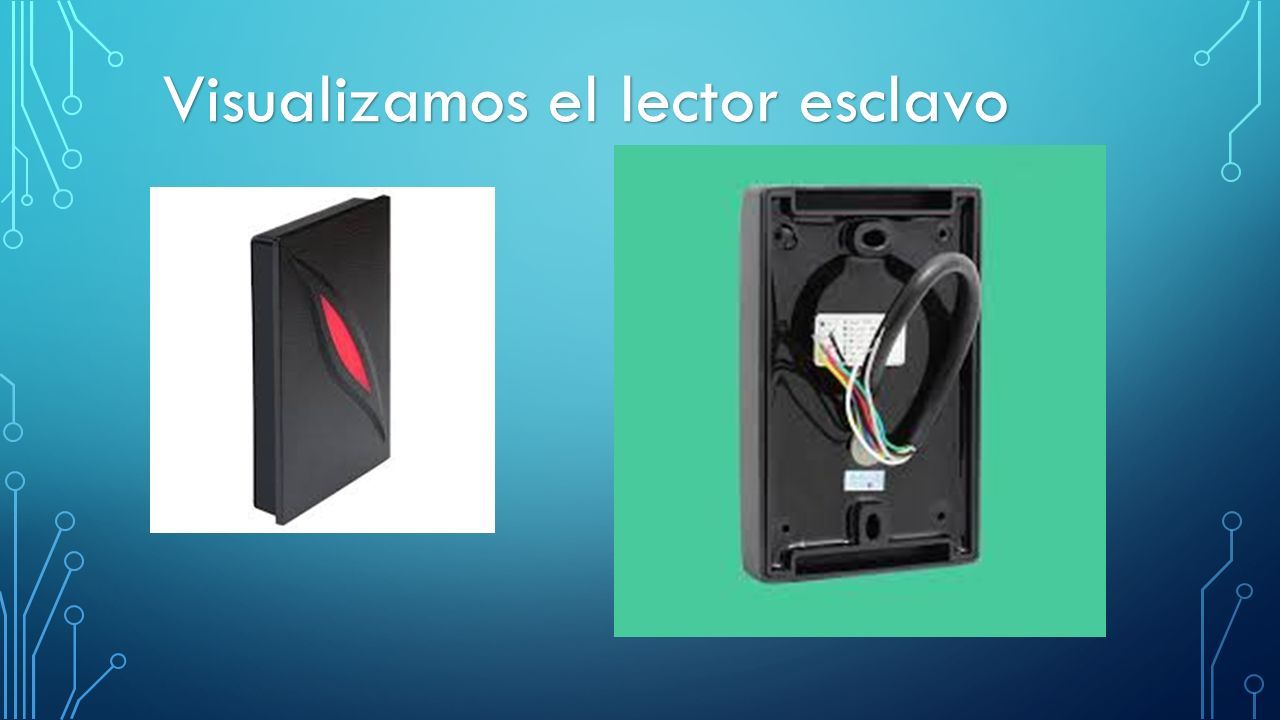

37 Visualizamos el lector esclavo

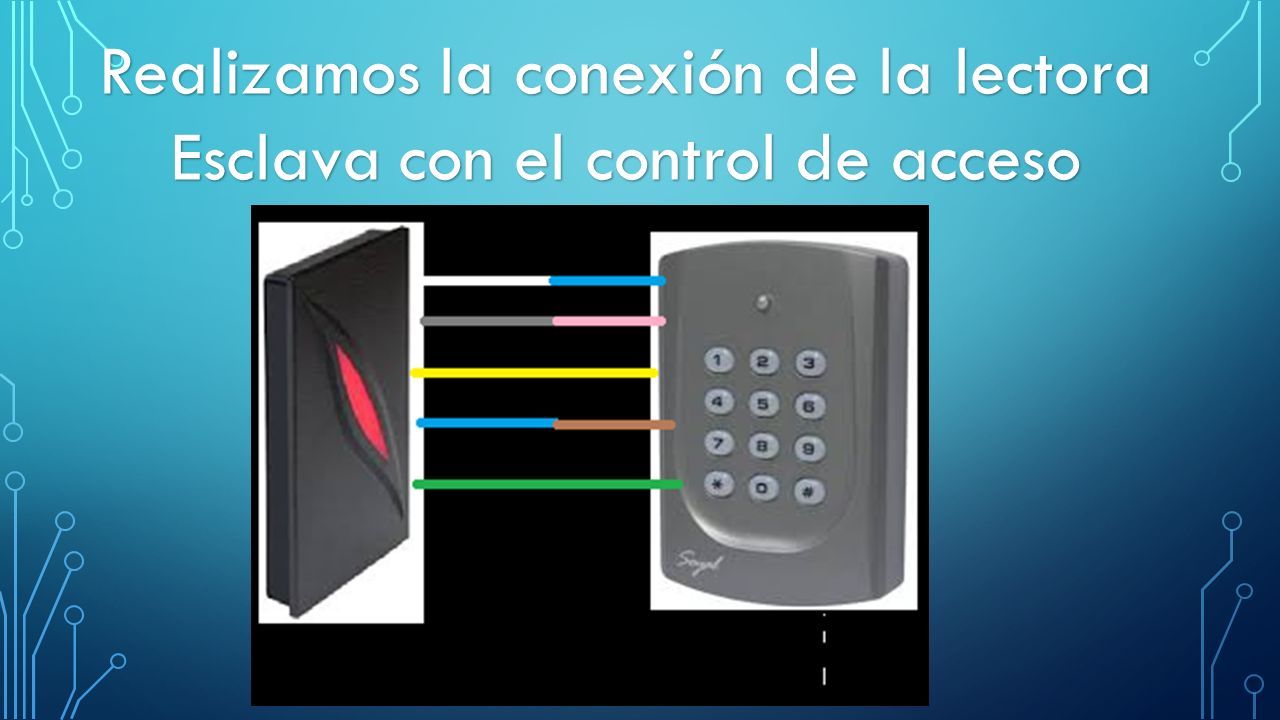

38 Realizamos la conexión de la lectora Esclava con el control de acceso

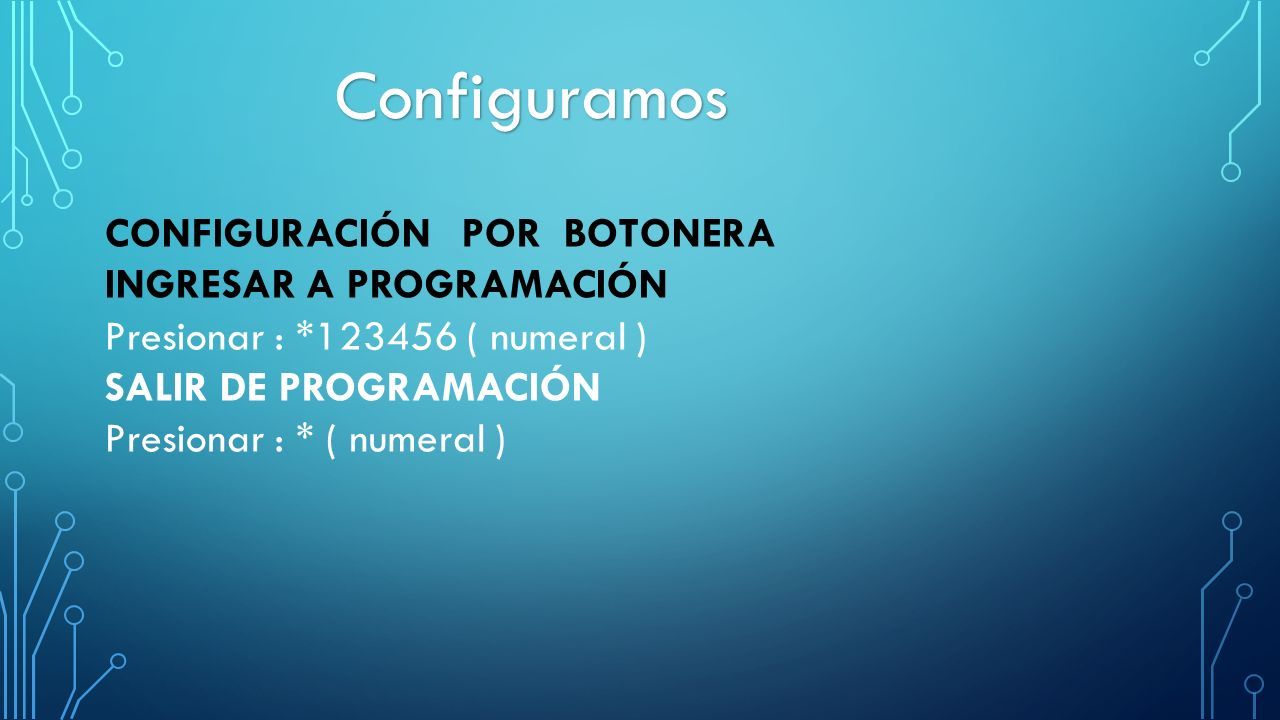

39 Configuramos CONFIGURACIÓN POR BOTONERA INGRESAR A PROGRAMACIÓN Presionar : *123456 ( numeral ) SALIR DE PROGRAMACIÓN Presionar : * ( numeral )

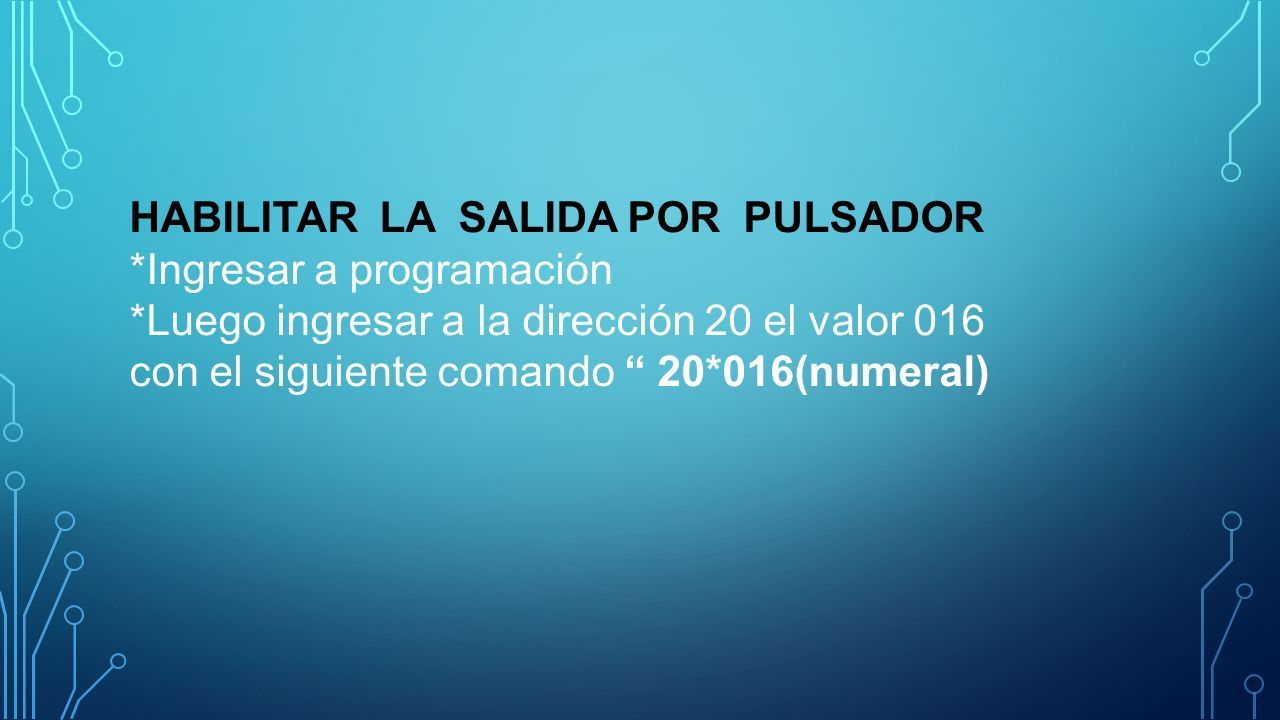

40 HABILITAR LA SALIDA POR PULSADOR *Ingresar a programación *Luego ingresar a la dirección 20 el valor 016 con el siguiente comando “ 20*016(numeral)

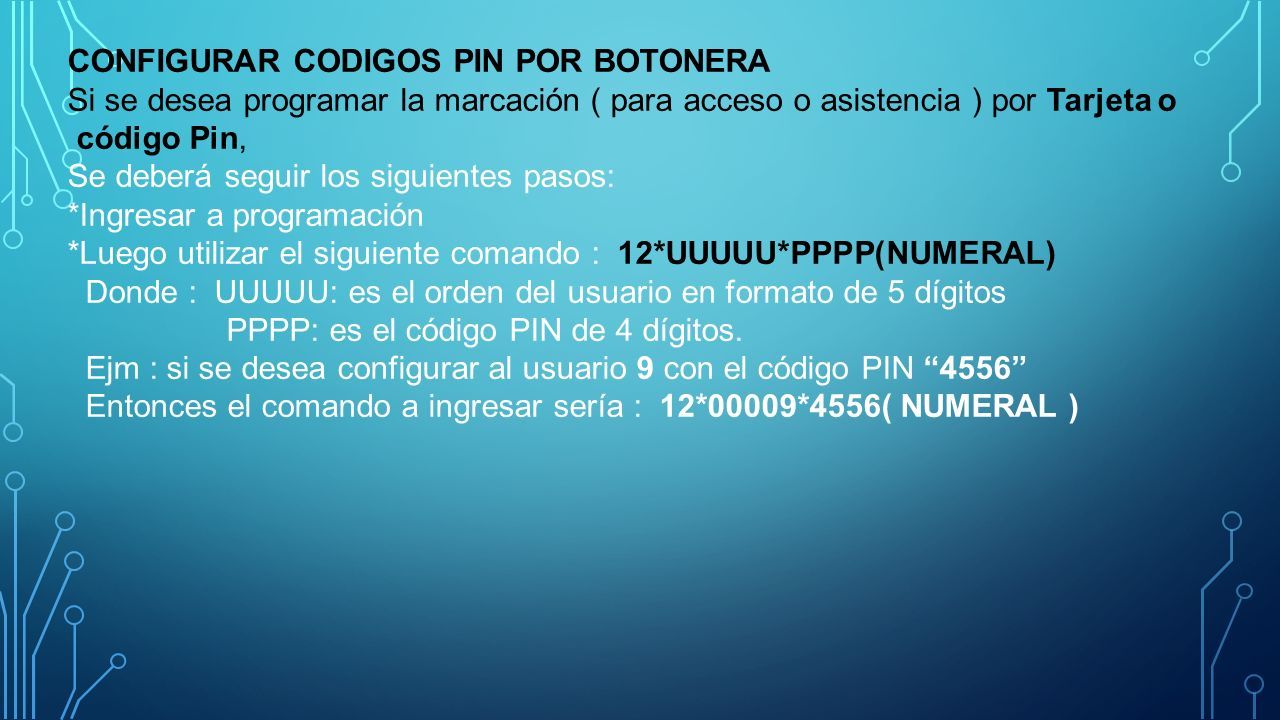

41 CONFIGURAR CODIGOS PIN POR BOTONERA Si se desea programar la marcación ( para acceso o asistencia ) por Tarjeta o código Pin, Se deberá seguir los siguientes pasos: *Ingresar a programación *Luego utilizar el siguiente comando : 12*UUUUU*PPPP(NUMERAL) Donde : UUUUU: es el orden del usuario en formato de 5 dígitos PPPP: es el código PIN de 4 dígitos. Ejm : si se desea configurar al usuario 9 con el código PIN “4556” Entonces el comando a ingresar sería : 12*00009*4556( NUMERAL ).

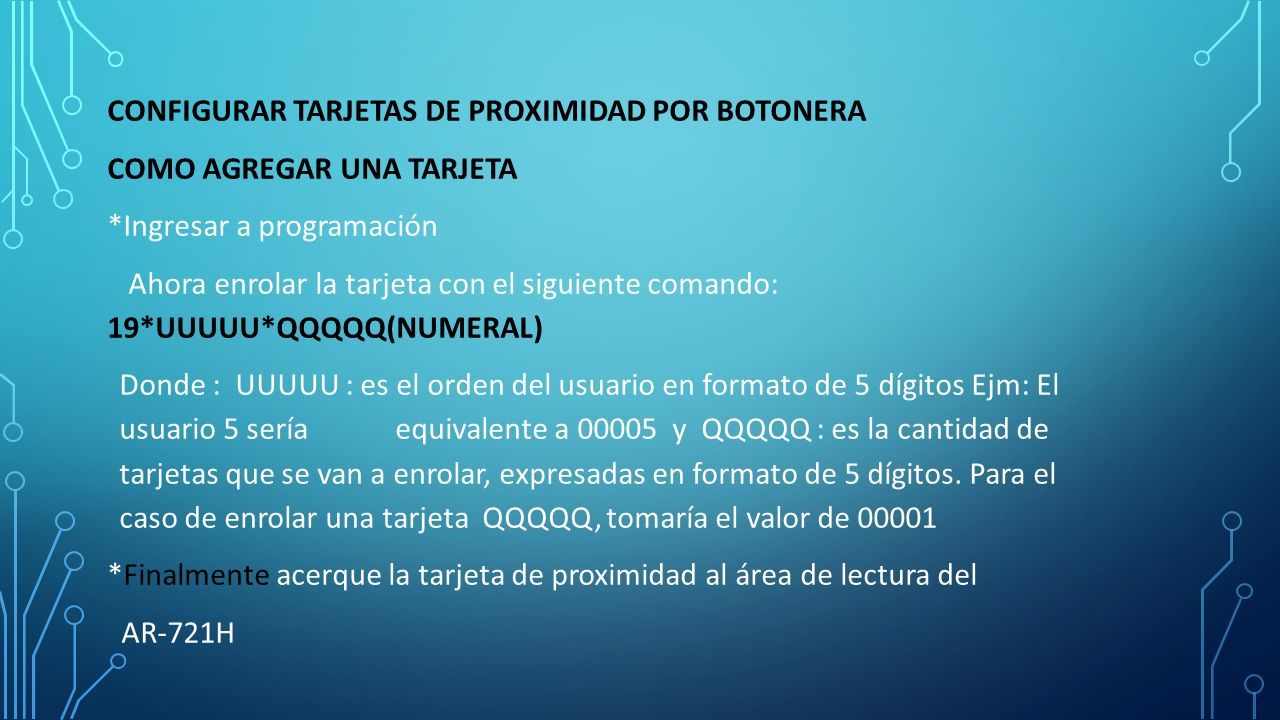

42 CONFIGURAR TARJETAS DE PROXIMIDAD POR BOTONERA COMO AGREGAR UNA TARJETA *Ingresar a programación Ahora enrolar la tarjeta con el siguiente comando: 19*UUUUU*QQQQQ(NUMERAL) Donde : UUUUU : es el orden del usuario en formato de 5 dígitos Ejm: El usuario 5 sería equivalente a 00005 y QQQQQ : es la cantidad de tarjetas que se van a enrolar, expresadas en formato de 5 dígitos. Para el caso de enrolar una tarjeta QQQQQ, tomaría el valor de 00001 *Finalmente acerque la tarjeta de proximidad al área de lectura del AR-721H

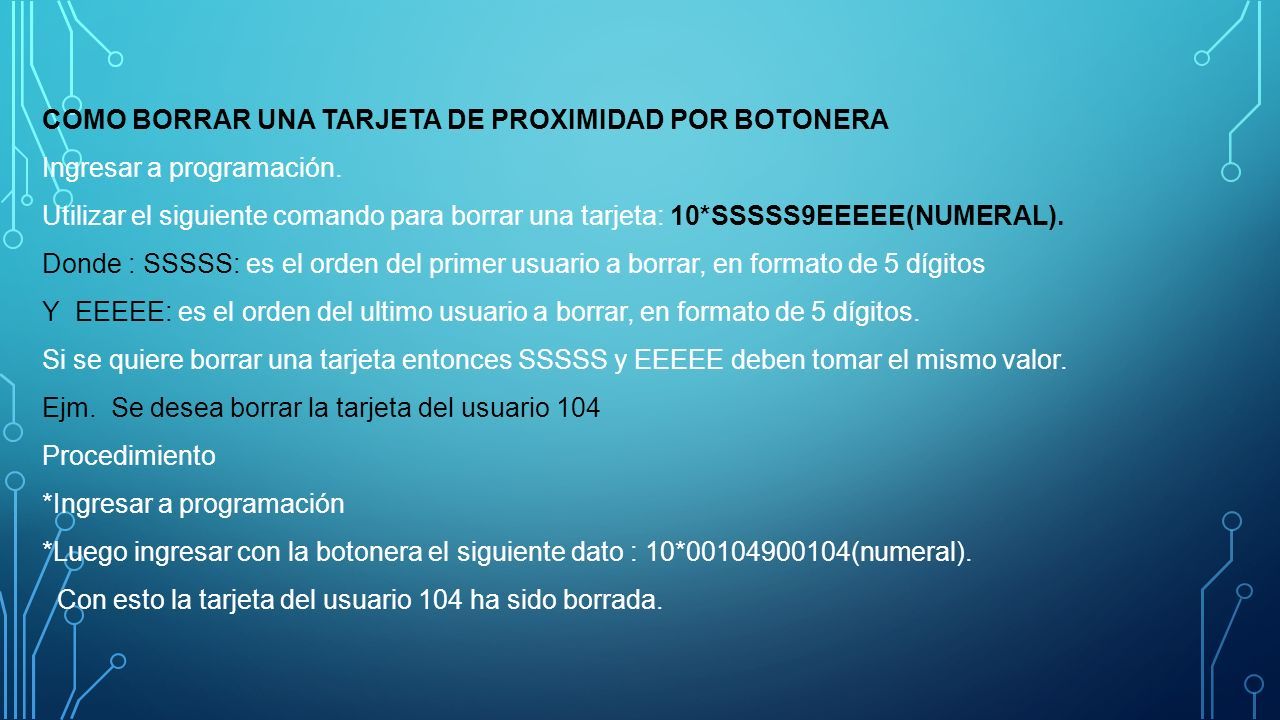

43 COMO BORRAR UNA TARJETA DE PROXIMIDAD POR BOTONERA Ingresar a programación. Utilizar el siguiente comando para borrar una tarjeta: 10*SSSSS9EEEEE(NUMERAL). Donde : SSSSS: es el orden del primer usuario a borrar, en formato de 5 dígitos Y EEEEE: es el orden del ultimo usuario a borrar, en formato de 5 dígitos. Si se quiere borrar una tarjeta entonces SSSSS y EEEEE deben tomar el mismo valor. Ejm. Se desea borrar la tarjeta del usuario 104 Procedimiento *Ingresar a programación *Luego ingresar con la botonera el siguiente dato : 10*00104900104(numeral). Con esto la tarjeta del usuario 104 ha sido borrada.

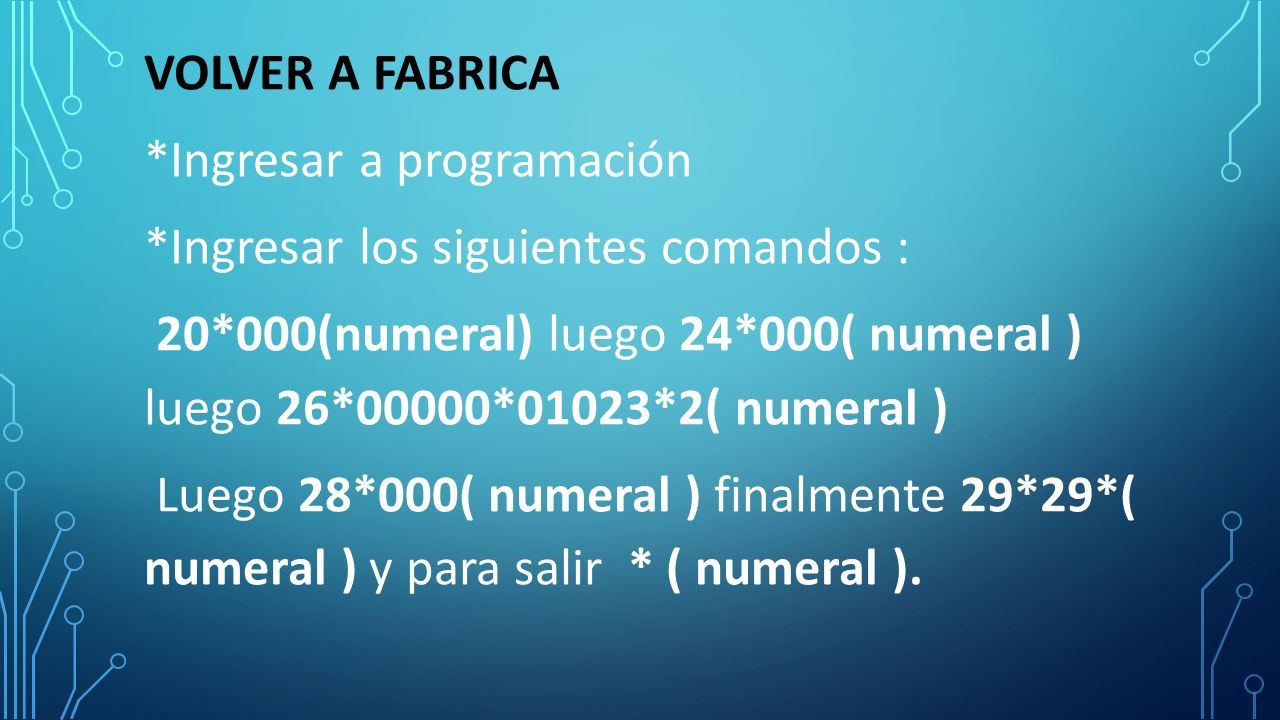

44 VOLVER A FABRICA *Ingresar a programación *Ingresar los siguientes comandos : 20*000(numeral) luego 24*000( numeral ) luego 26*00000*01023*2( numeral ) Luego 28*000( numeral ) finalmente 29*29*( numeral ) y para salir * ( numeral ).

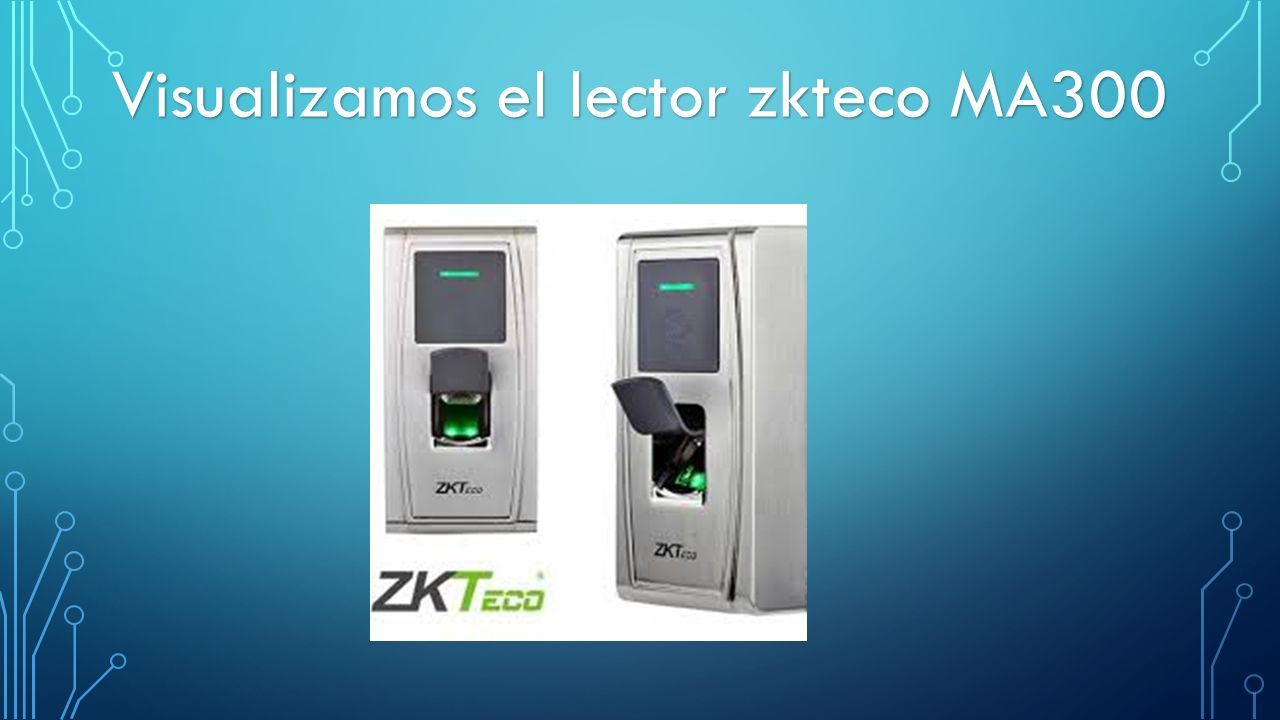

45 Visualizamos el lector zkteco MA300

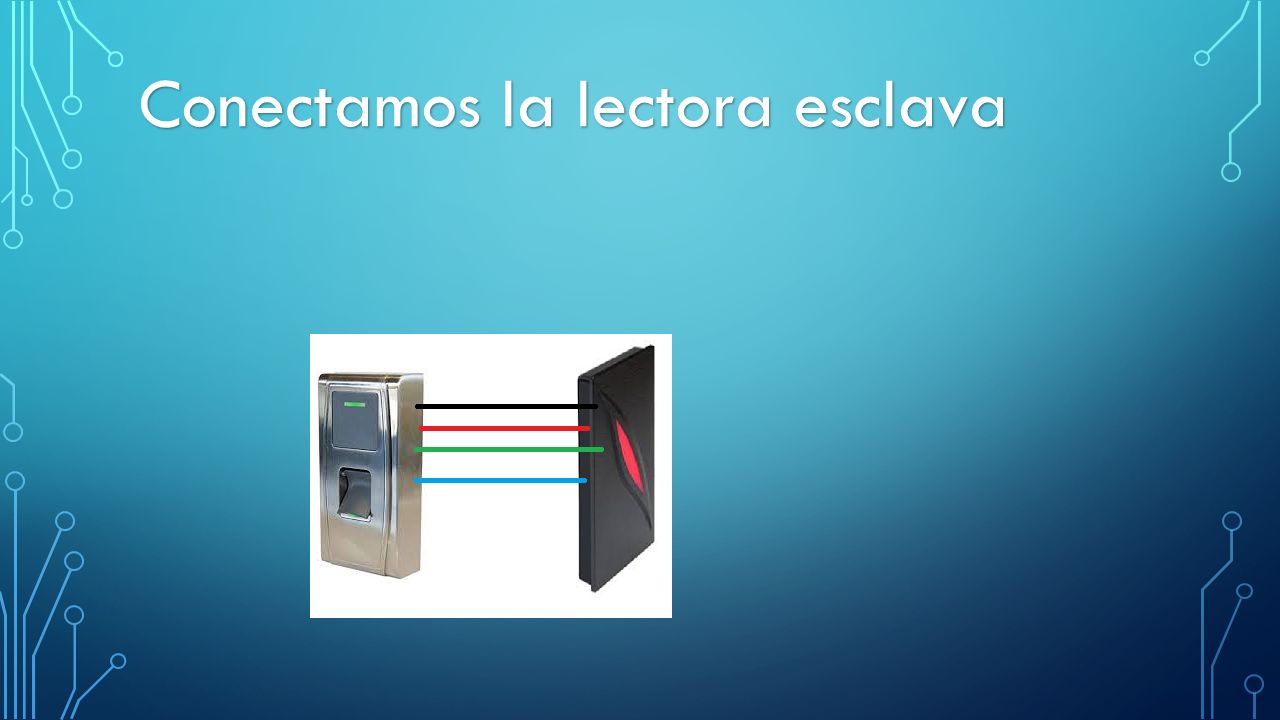

46 Conectamos la lectora esclava

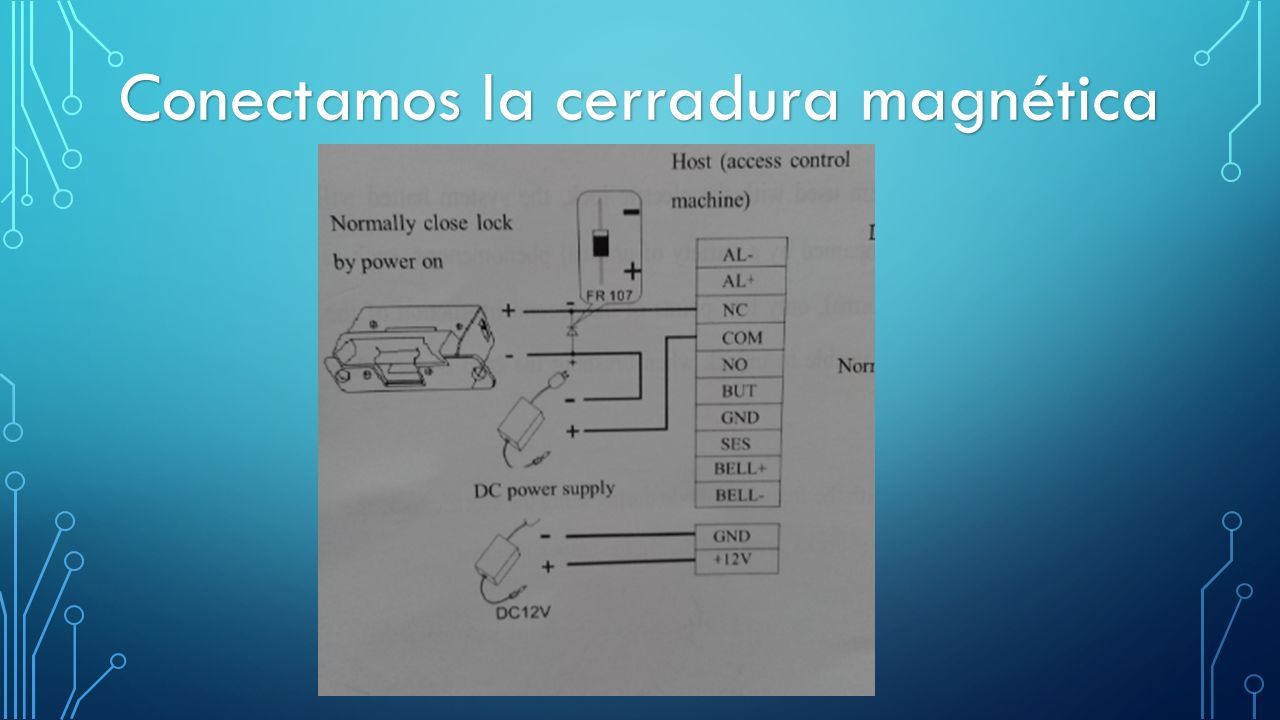

47 Conectamos la cerradura magnética

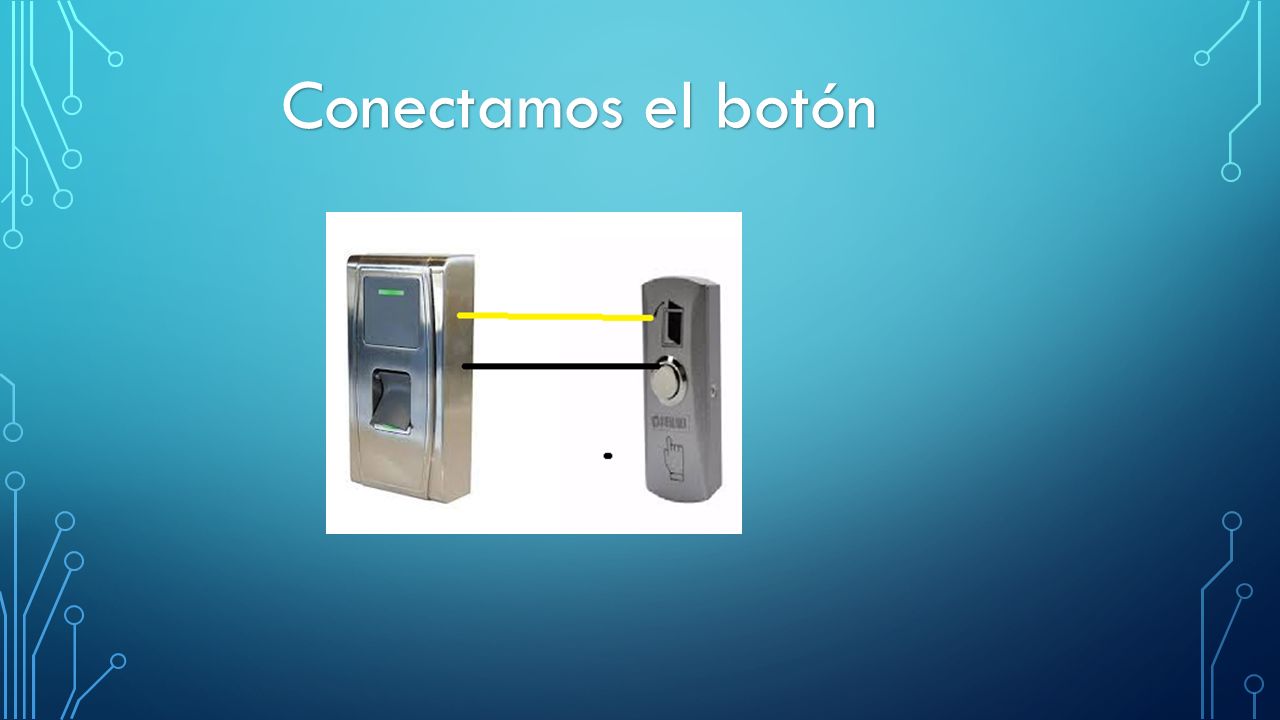

48 Conectamos el botón

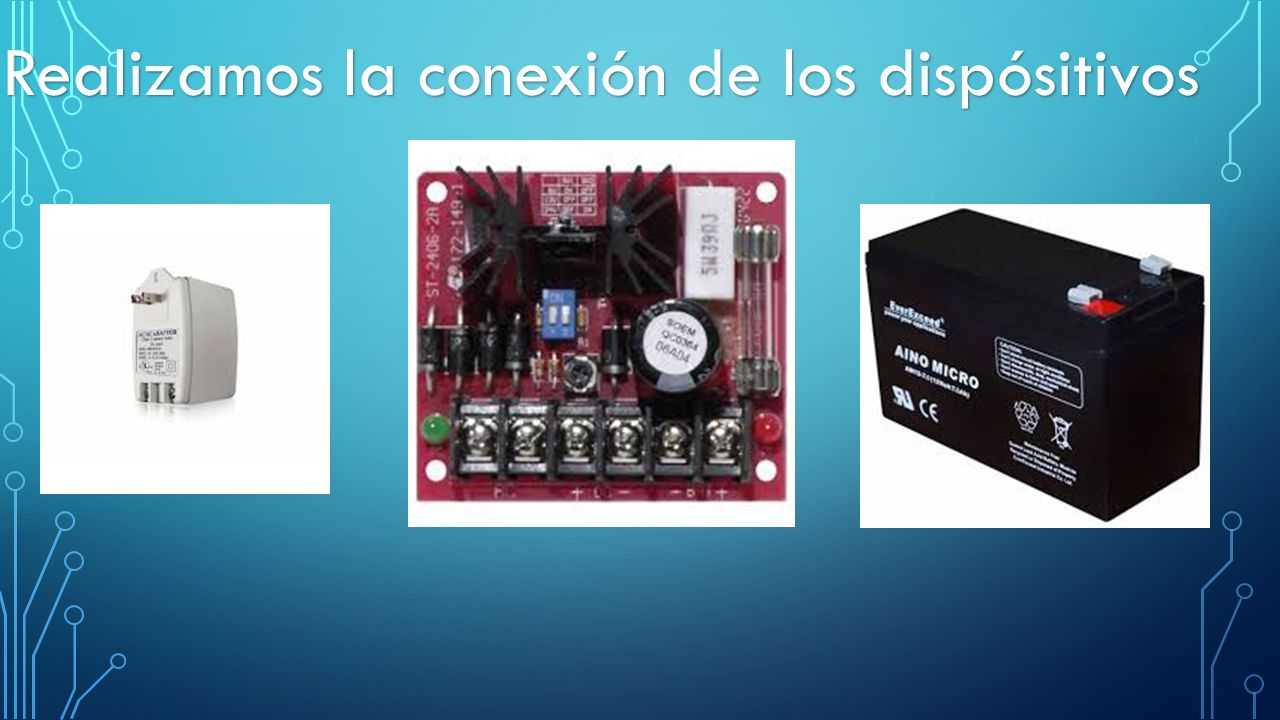

49 Realizamos la conexión de los dispósitivos

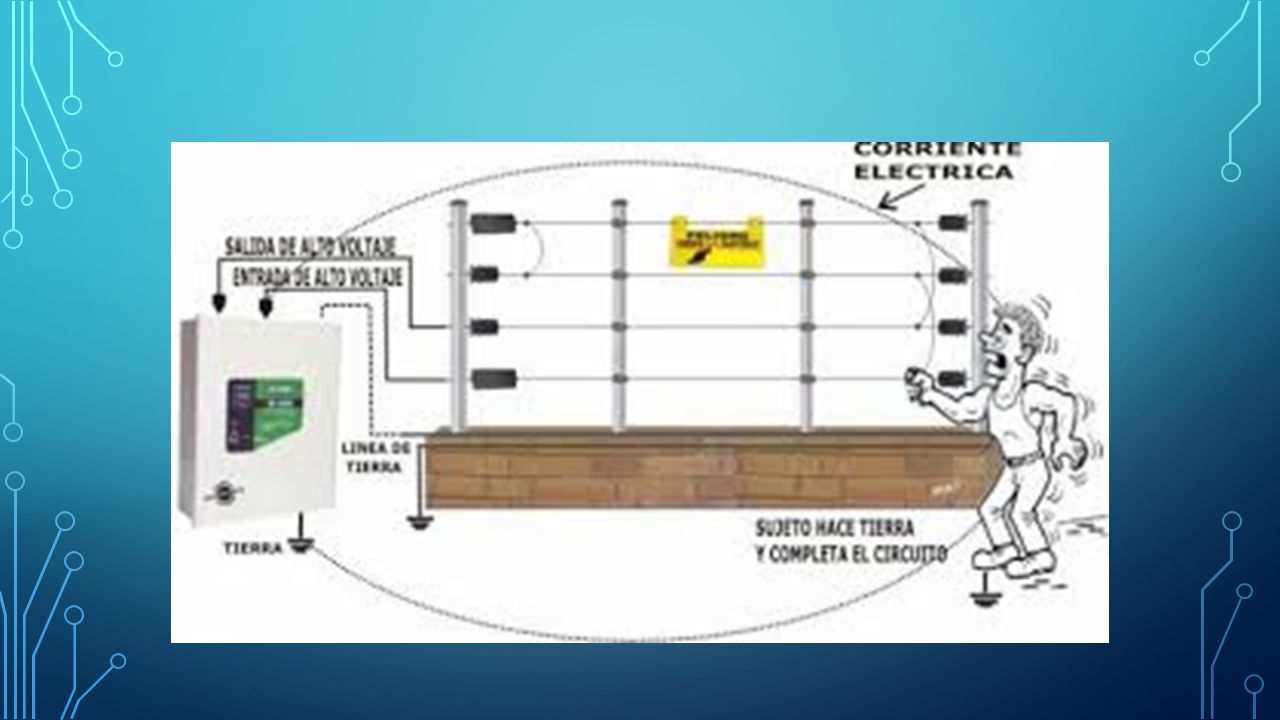

50 Cerco eléctrico

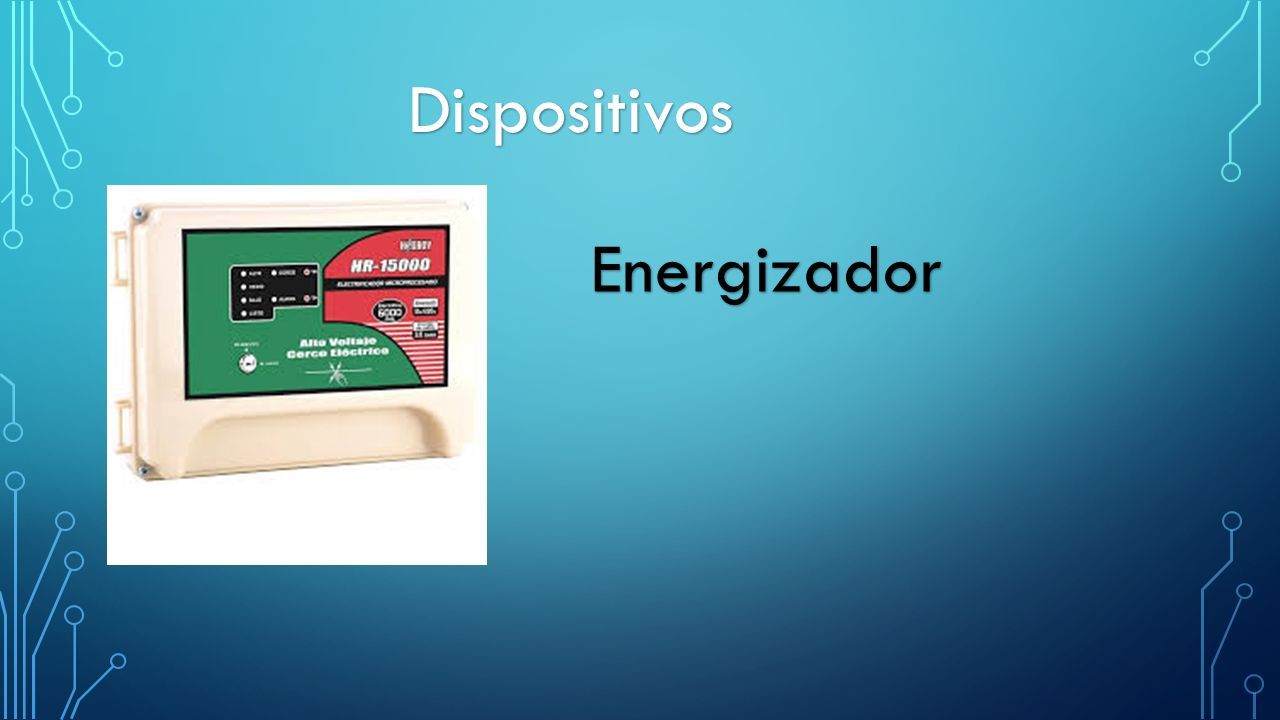

51 Dispositivos Energizador

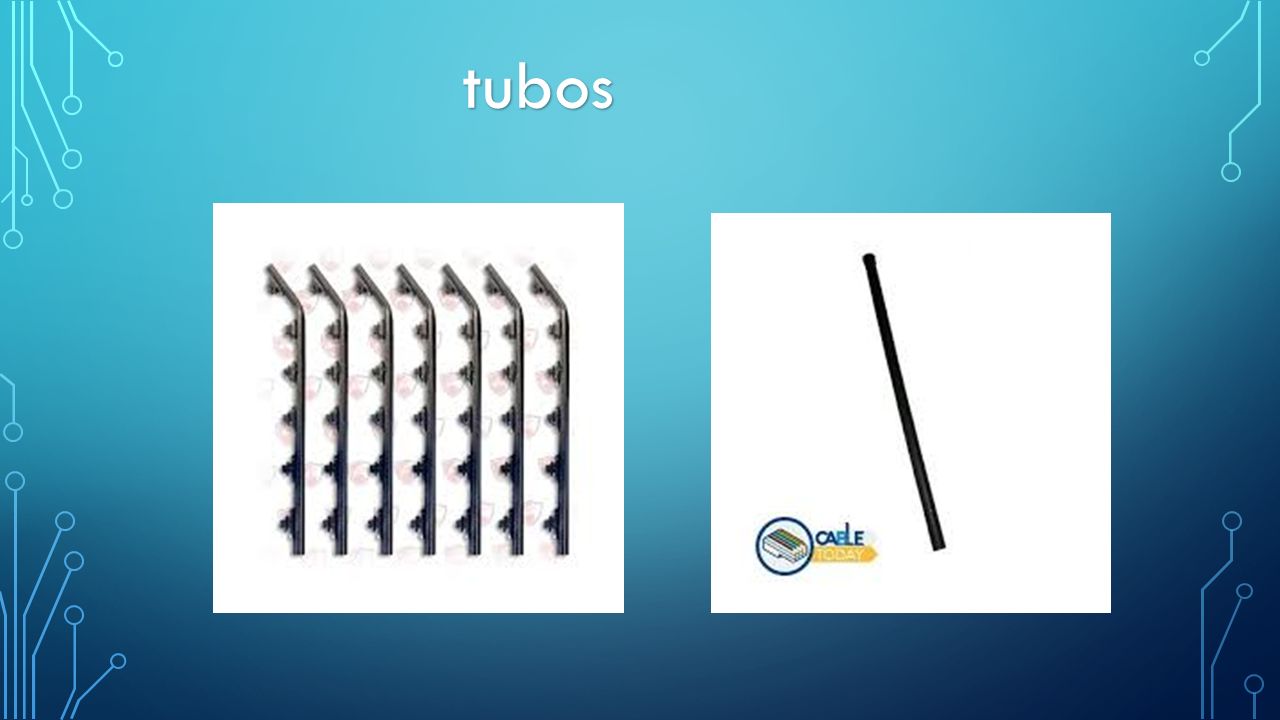

52 tubos

53 Aisladores Tensor Pasante

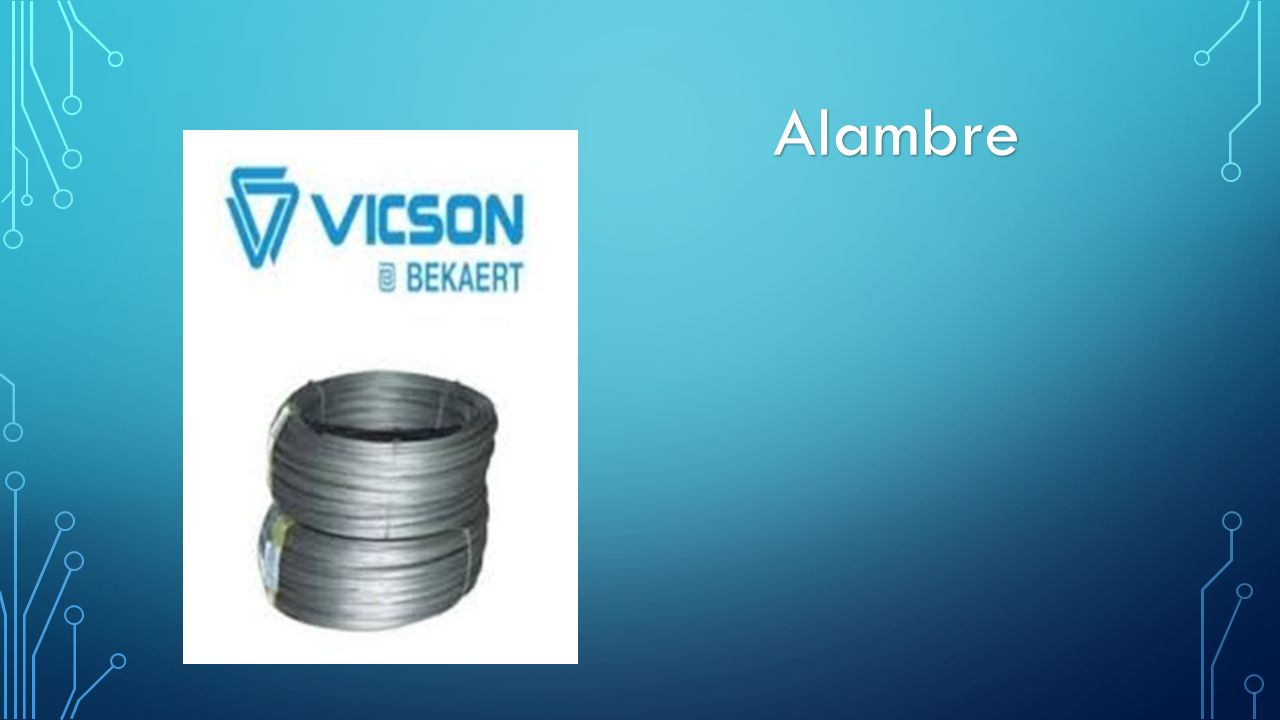

54 Alambre

55

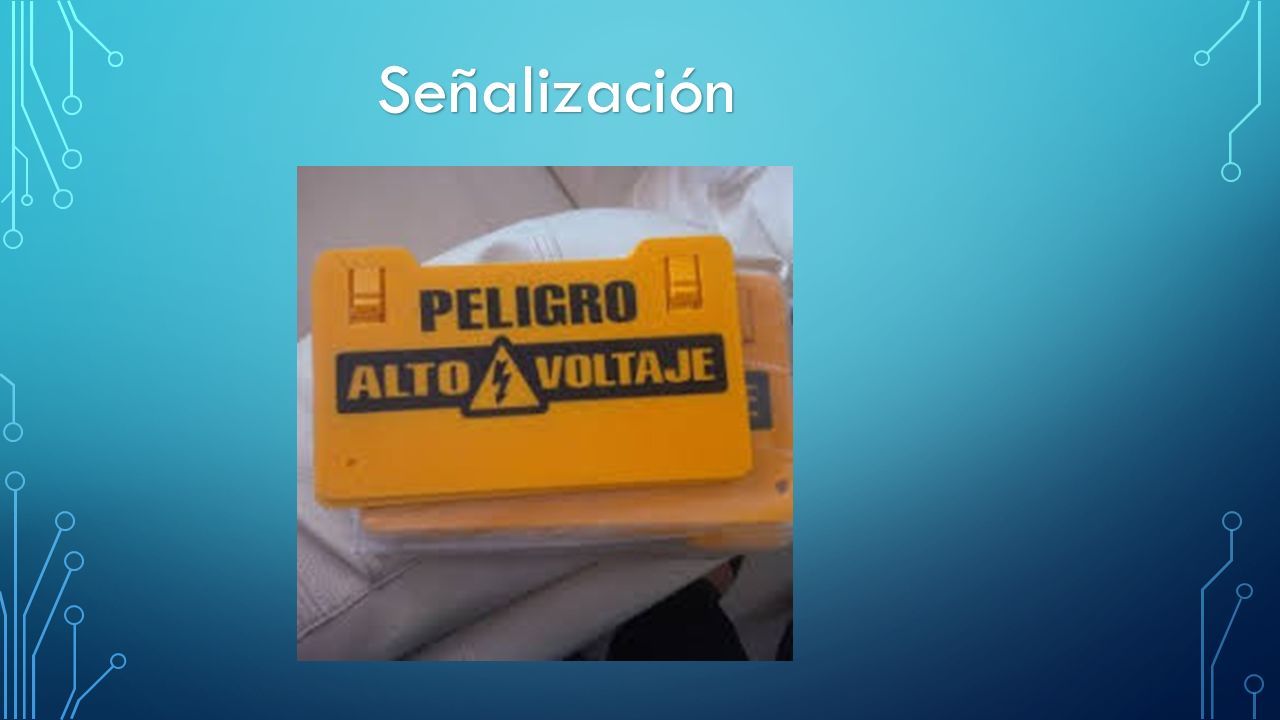

56 Señalización

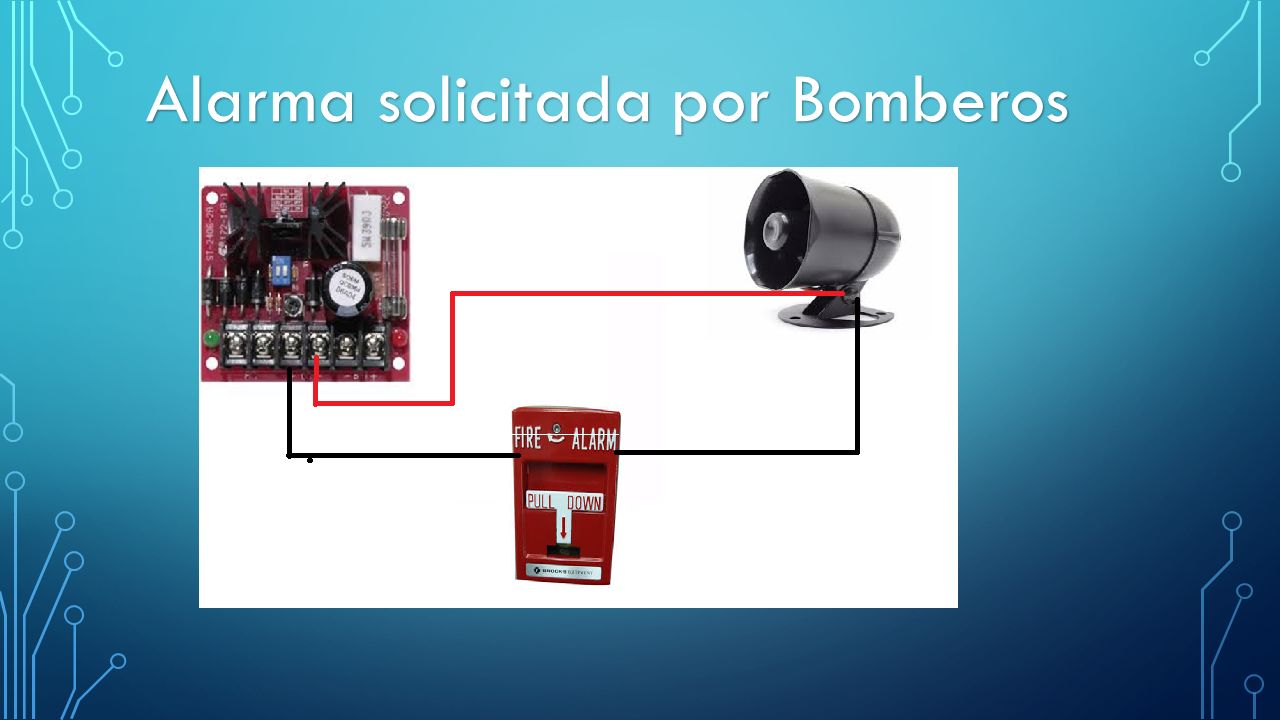

57 Alarma solicitada por Bomberos

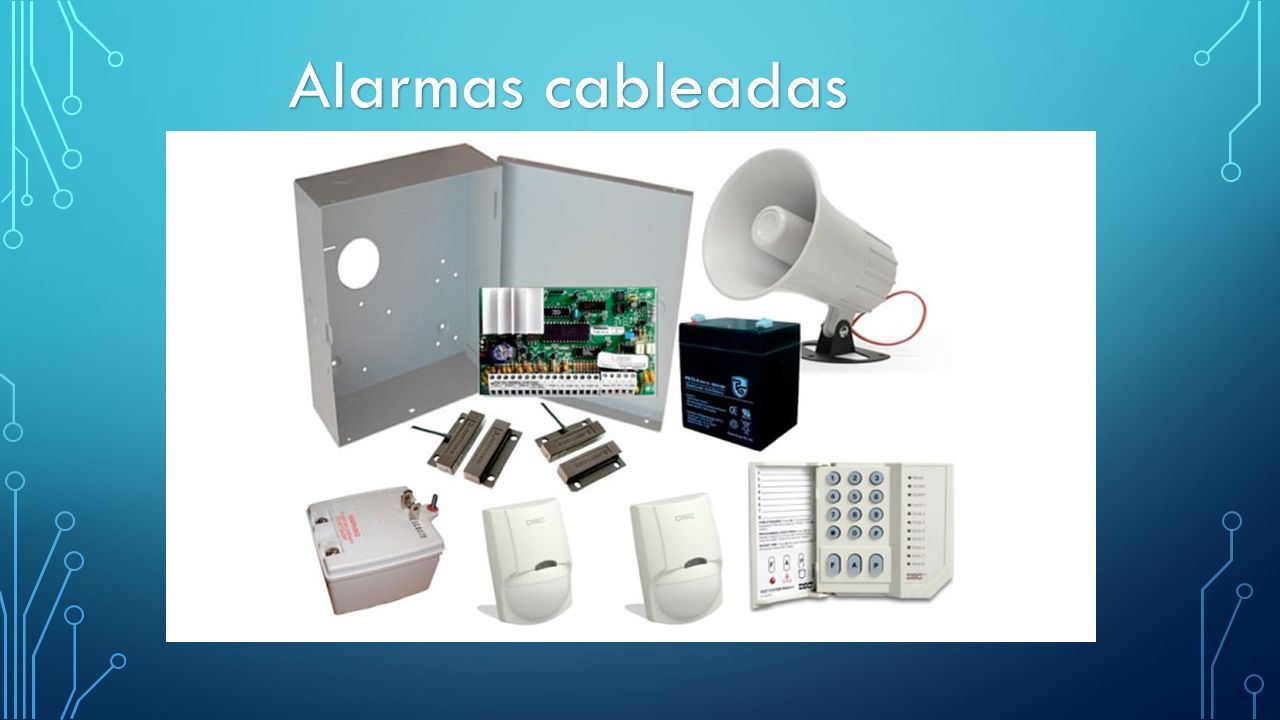

58 Alarmas cableadas

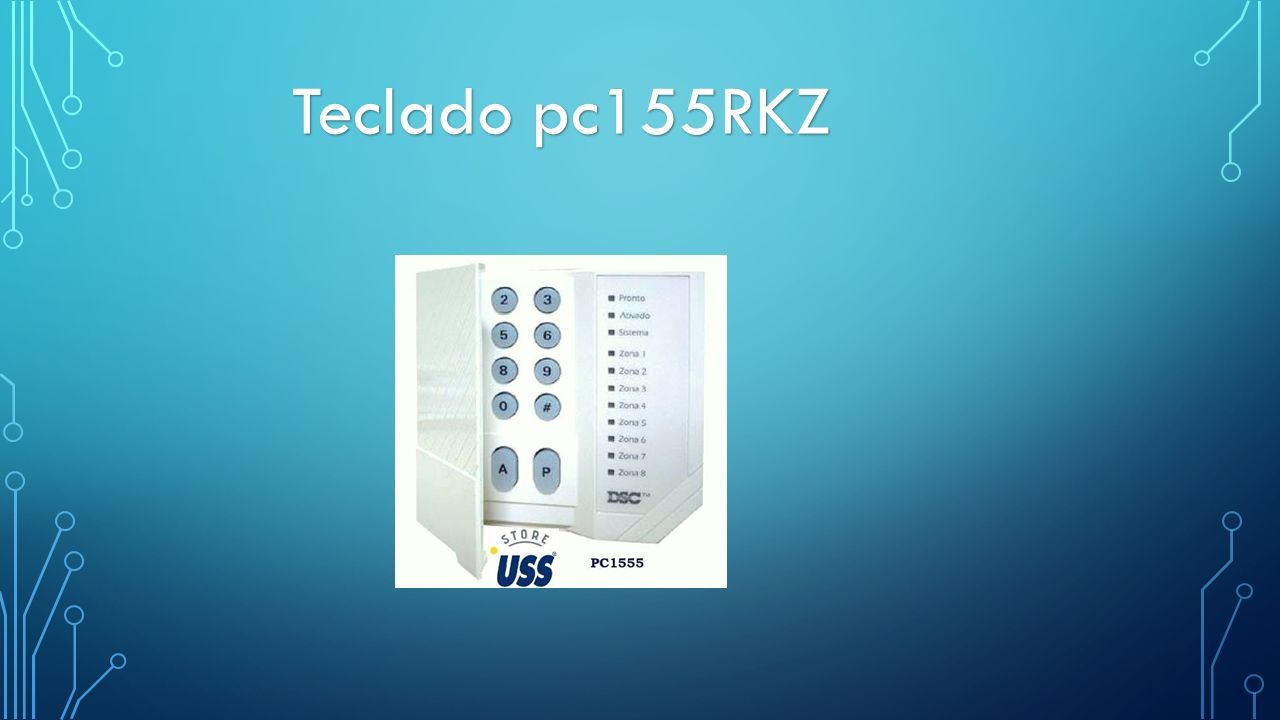

59 Teclado pc155RKZ

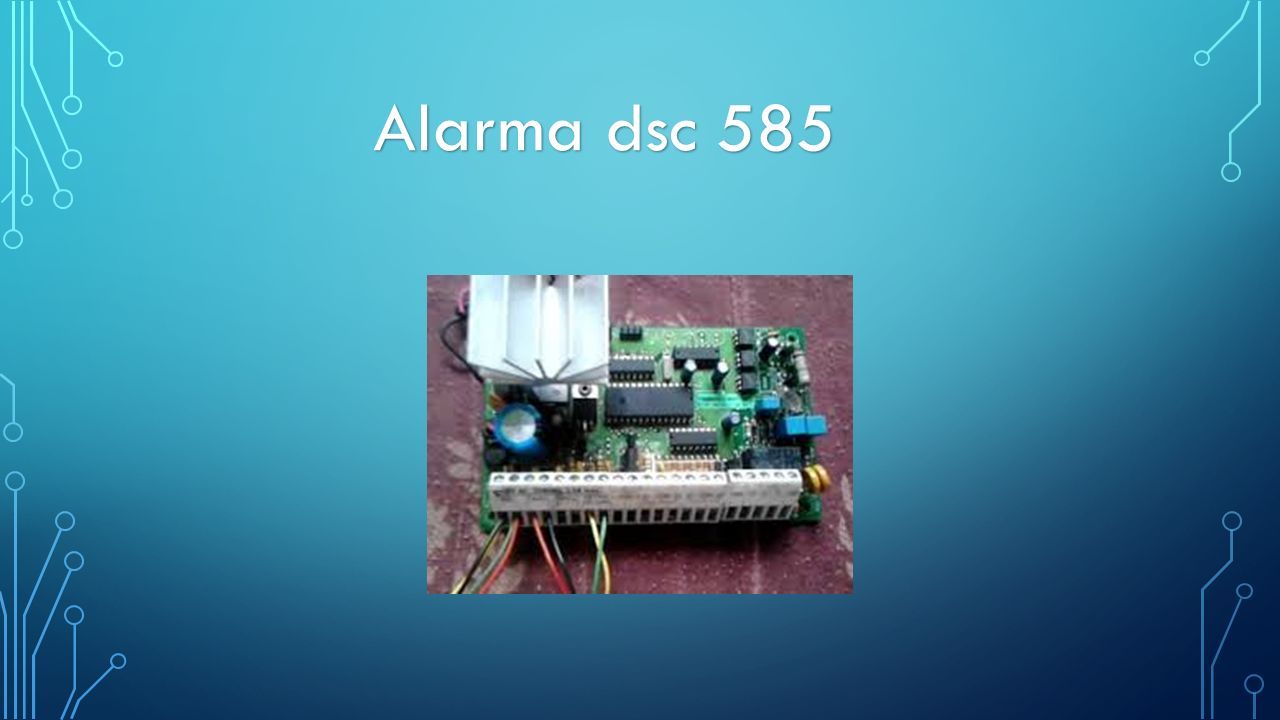

60 Alarma dsc 585

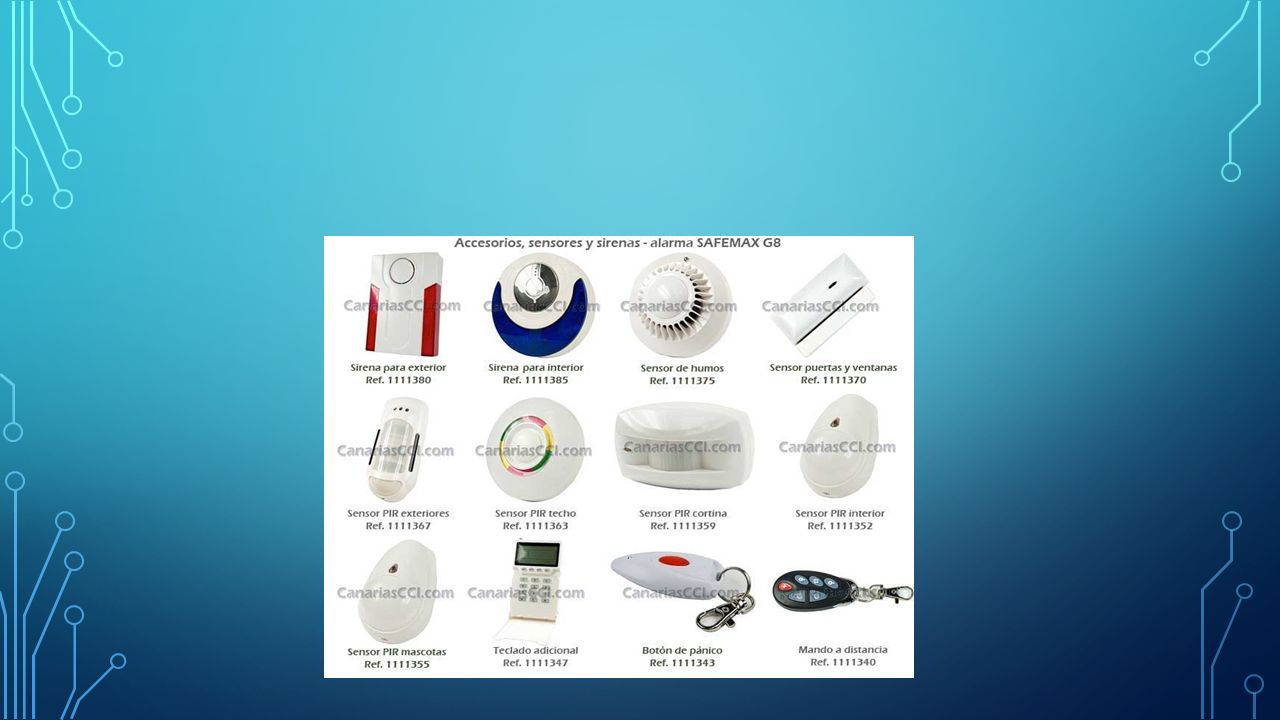

61 sirena

62

63 Conexión de sensores

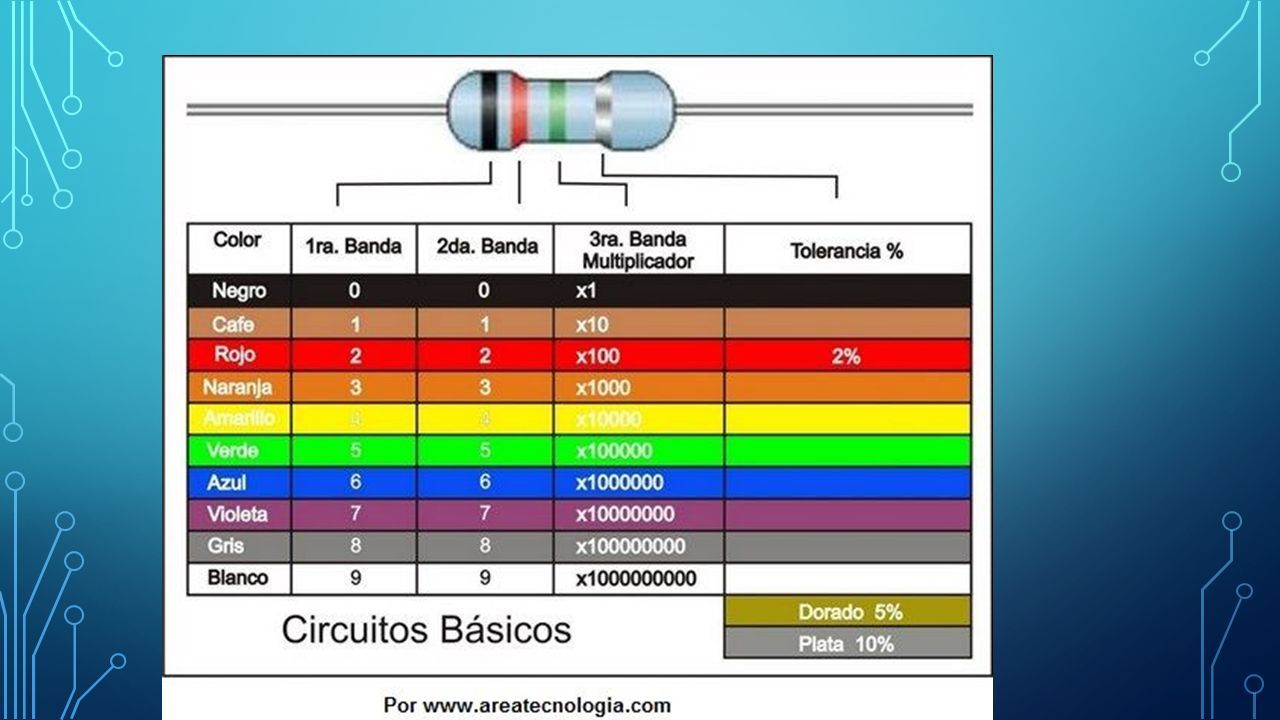

64

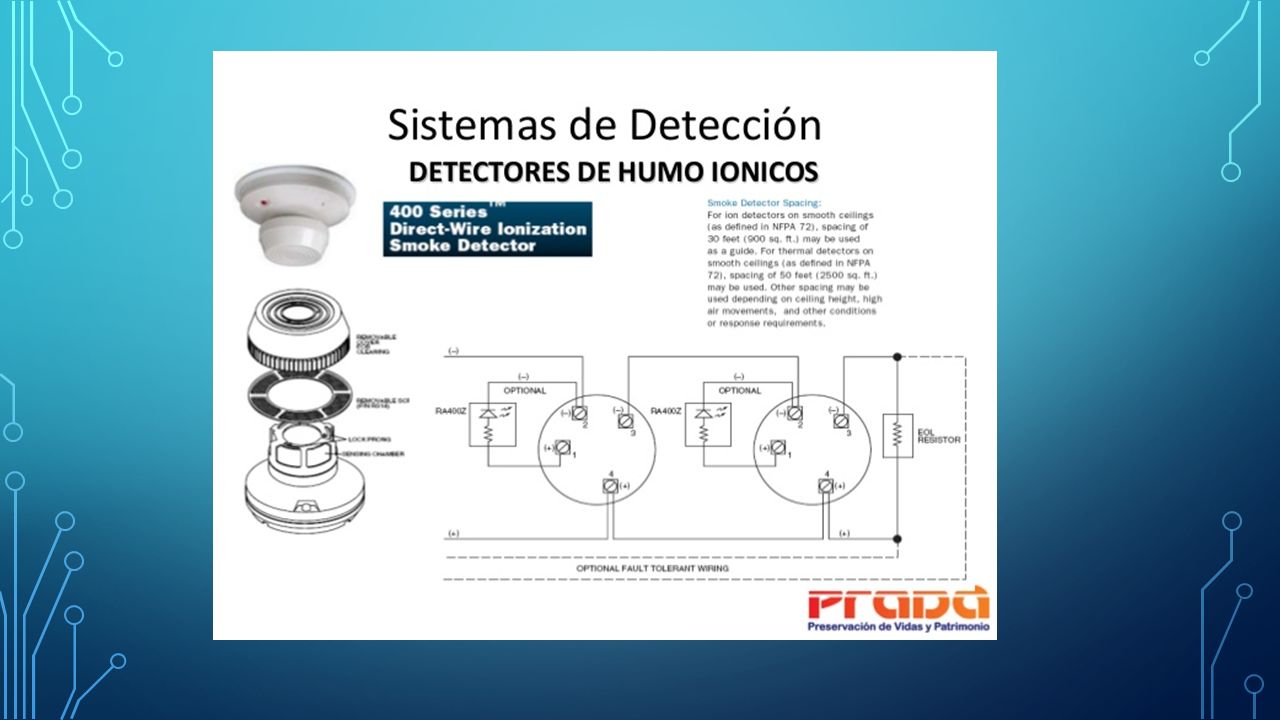

65 Sensores de humo

66

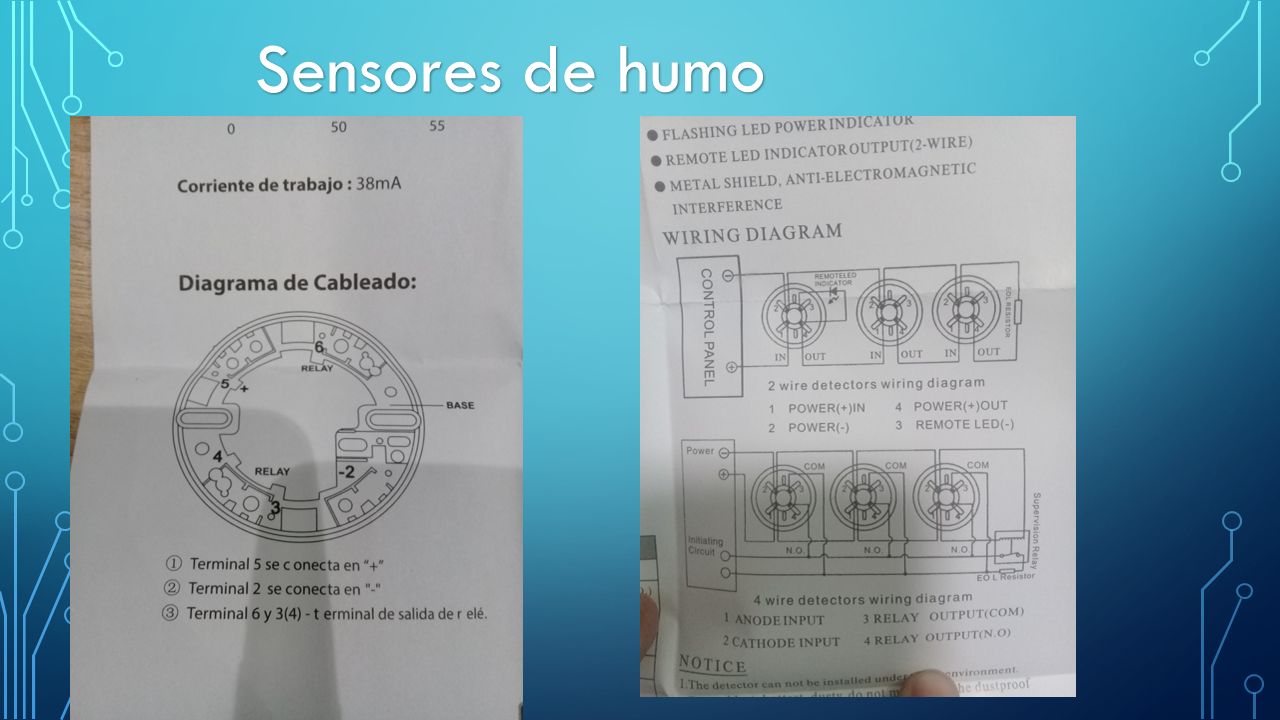

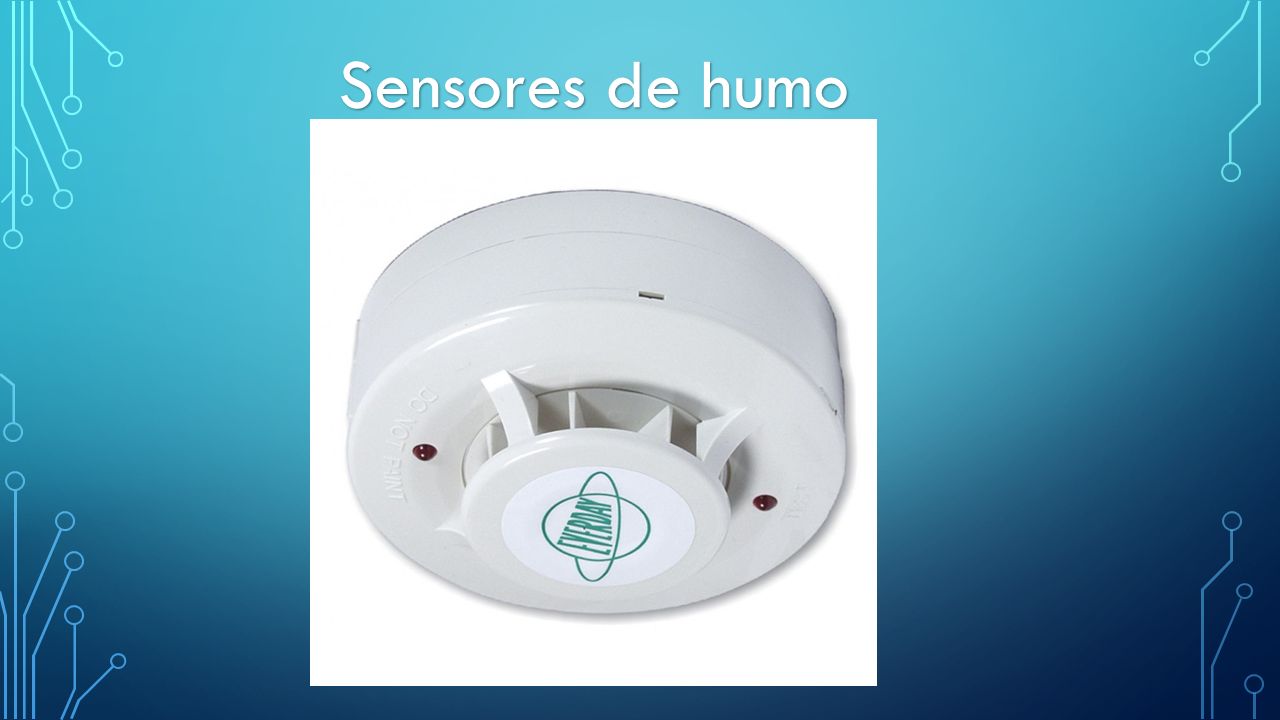

67

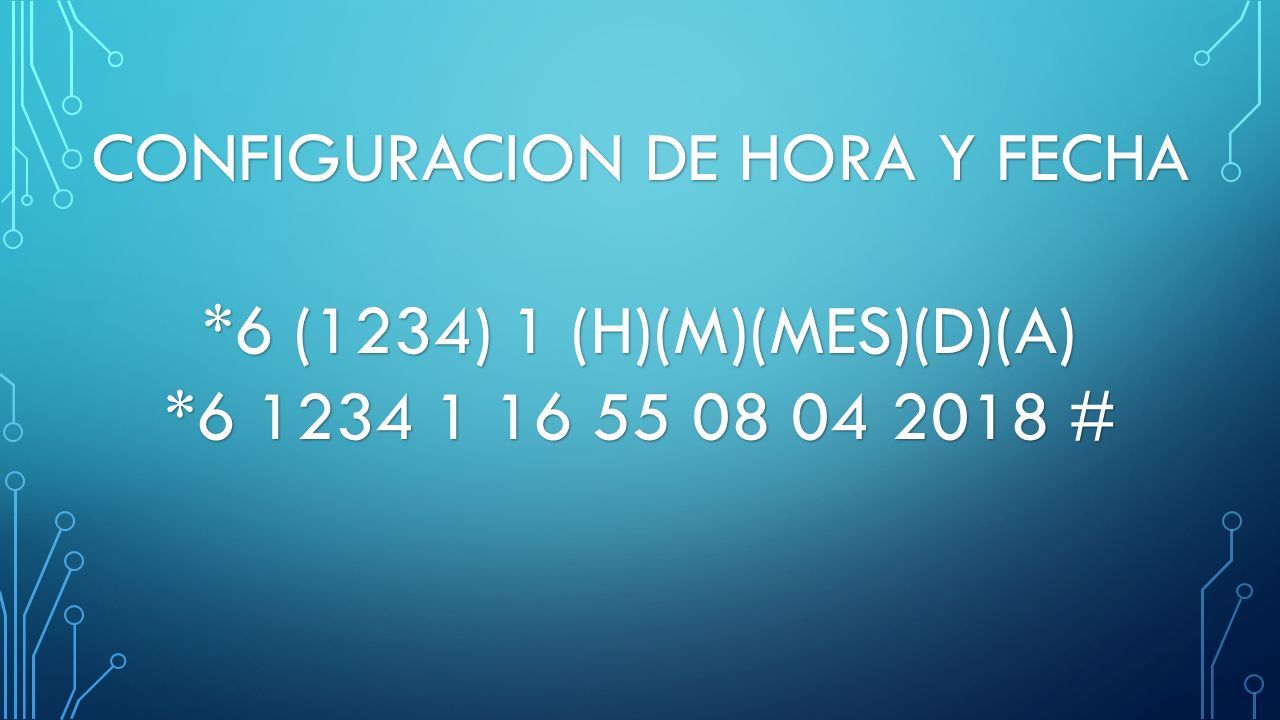

68 CONFIGURACION DE HORA Y FECHA *6 (1234) 1 (H)(M)(MES)(D)(A) *6 1234 1 16 55 08 04 2018 #

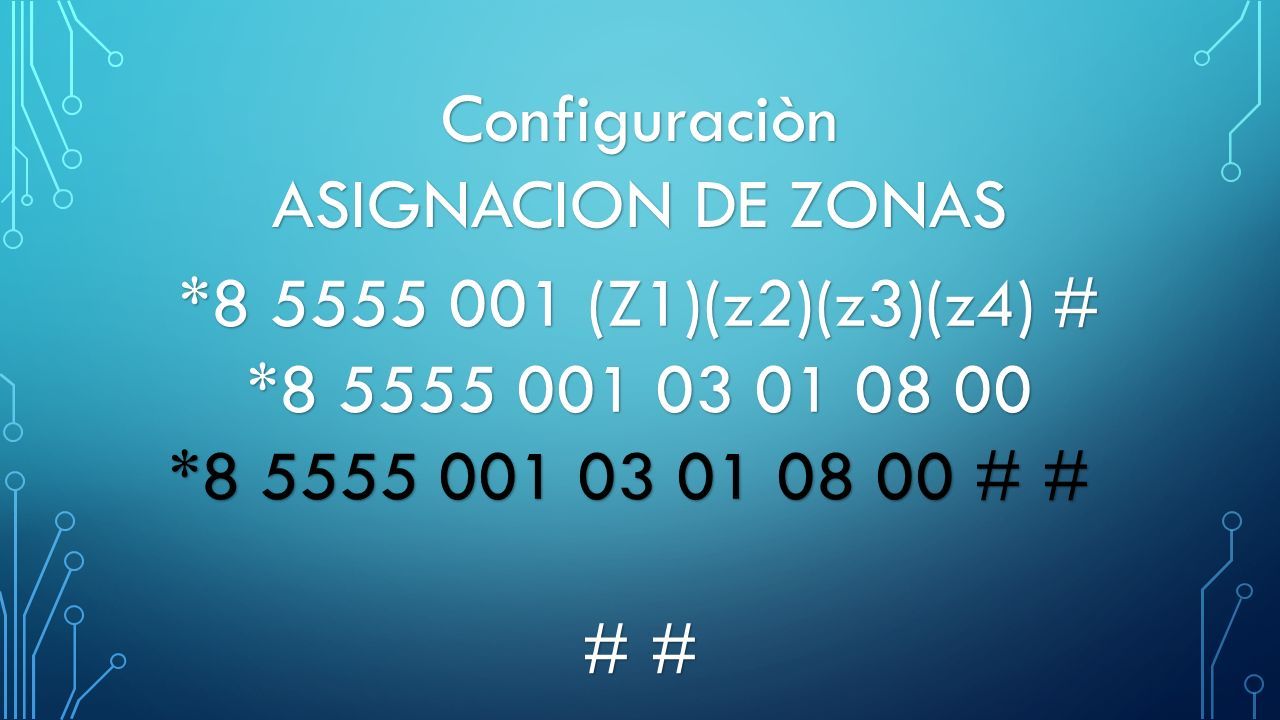

69 Configuraciòn ASIGNACION DE ZONAS *8 5555 001 (Z1)(z2)(z3)(z4) # *8 5555 001 03 01 08 00 *8 5555 001 03 01 08 00 # # # #

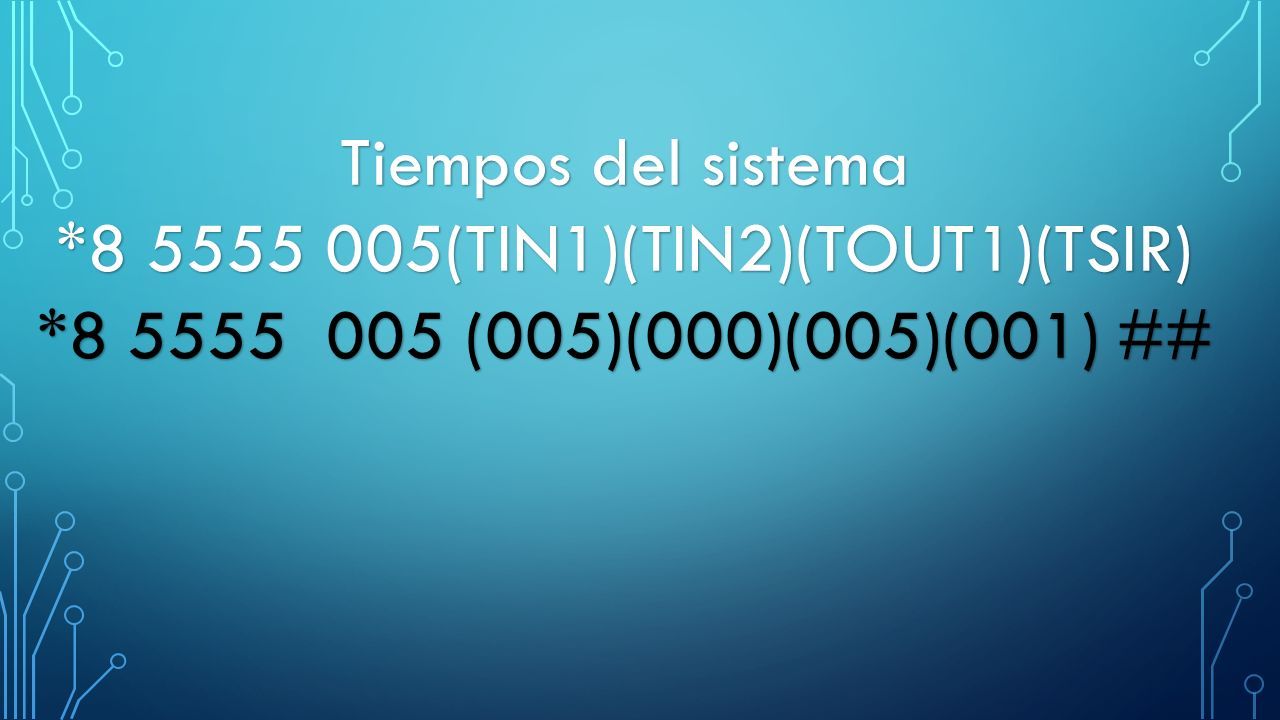

70 Tiempos del sistema *8 5555 005(TIN1)(TIN2)(TOUT1)(TSIR) *8 5555 005 (005)(000)(005)(001) ##

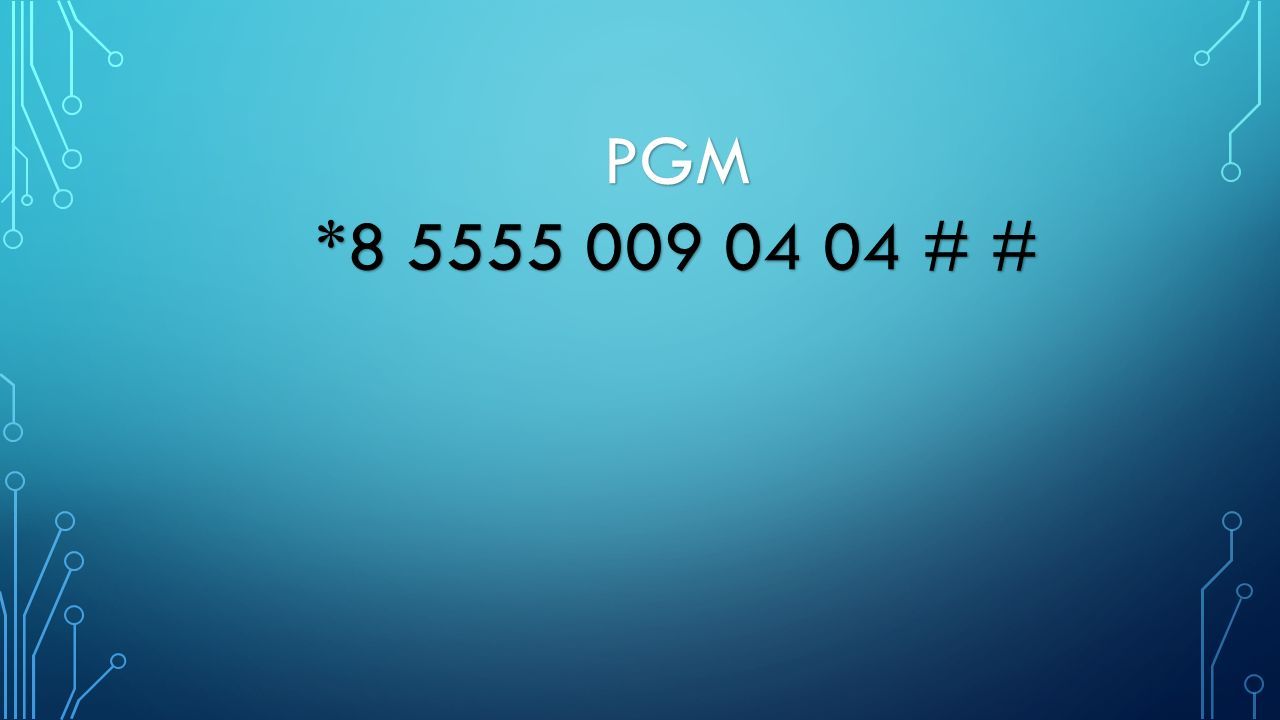

71 PGM *8 5555 009 04 04 # #
