1 ESTABILIZACIÓN DE LODOS RESIDUALES PROVENIENTES DE PLANTAS DE TRATAMIENTO DE AGUA RESIDUAL MUNICIPAL USANDO UN BIORREACTOR HORIZONTAL DE MOVIMIENTO CONTINUO Presenta: Nancy Miredy Legorreta Dueñas Director de tesis: Dr. Jorge Meléndez Estrada

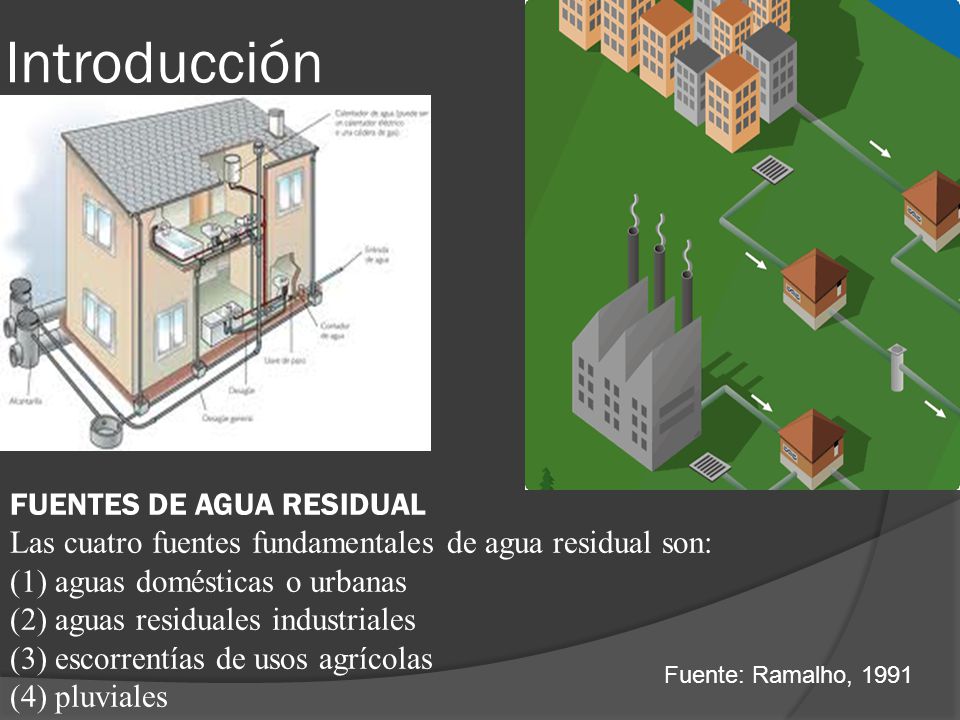

2 Introducción FUENTES DE AGUA RESIDUAL
Las cuatro fuentes fundamentales de agua residual son: (1) aguas domésticas o urbanas (2) aguas residuales industriales (3) escorrentías de usos agrícolas (4) pluviales Fuente: Ramalho, 1991

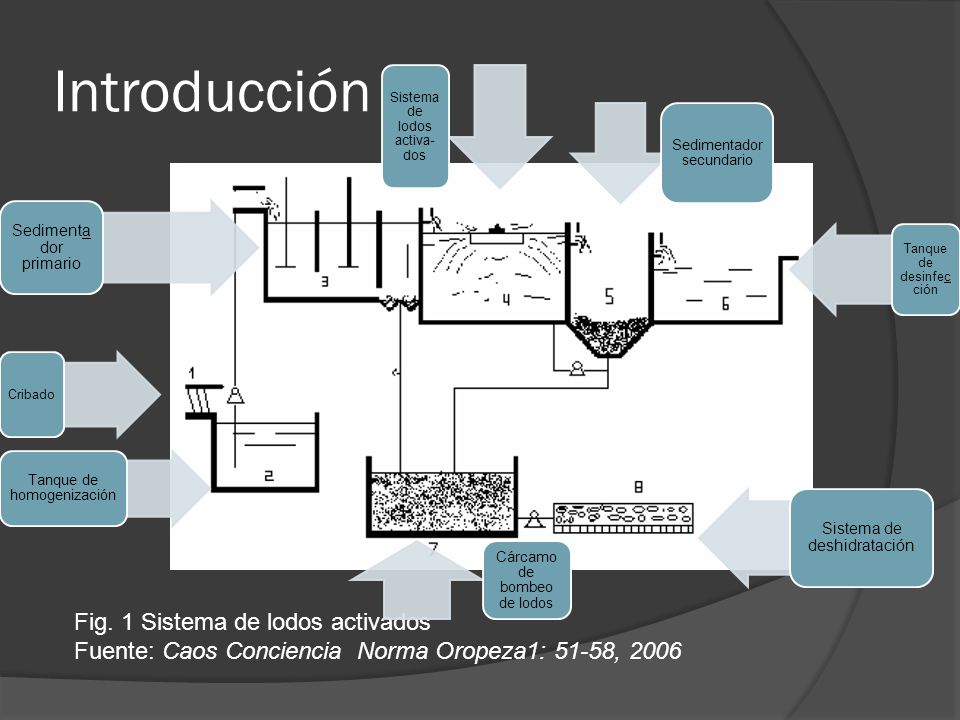

3 Introducción Fig. 1 Sistema de lodos activados
Sedimentador secundario Sedimentador primario Tanque de desinfección Cribado Tanque de homogenización Sistema de deshidratación Cárcamo de bombeo de lodos Fig. 1 Sistema de lodos activados Fuente: Caos Conciencia Norma Oropeza1: 51-58, 2006

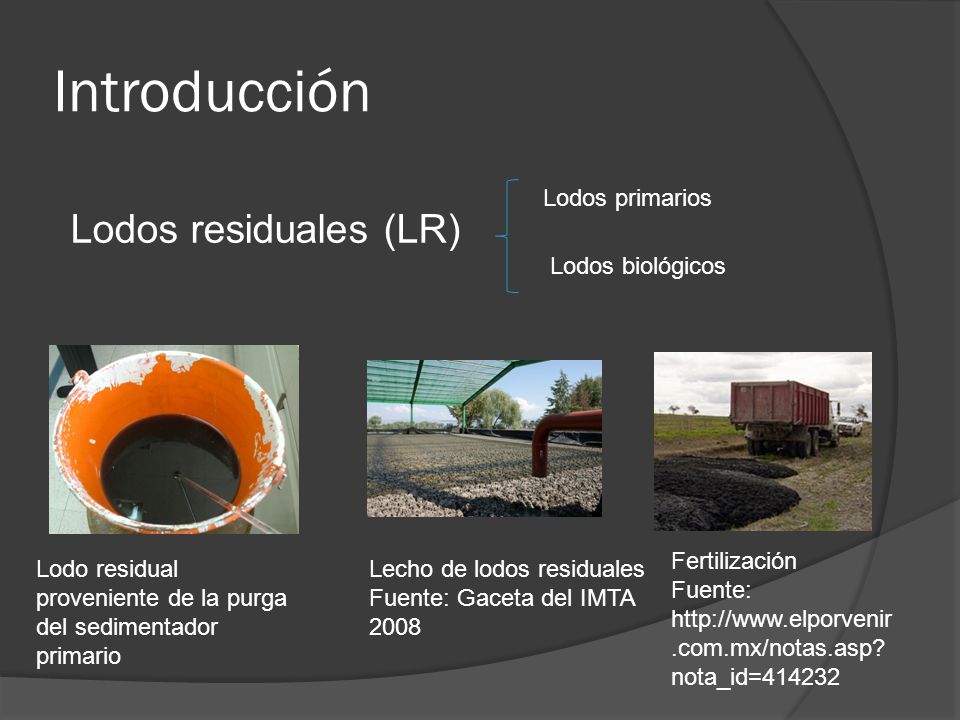

4 Introducción Lodos residuales (LR) Lodos primarios Lodos biológicos
Fertilización Fuente: Lodo residual proveniente de la purga del sedimentador primario Lecho de lodos residuales Fuente: Gaceta del IMTA 2008

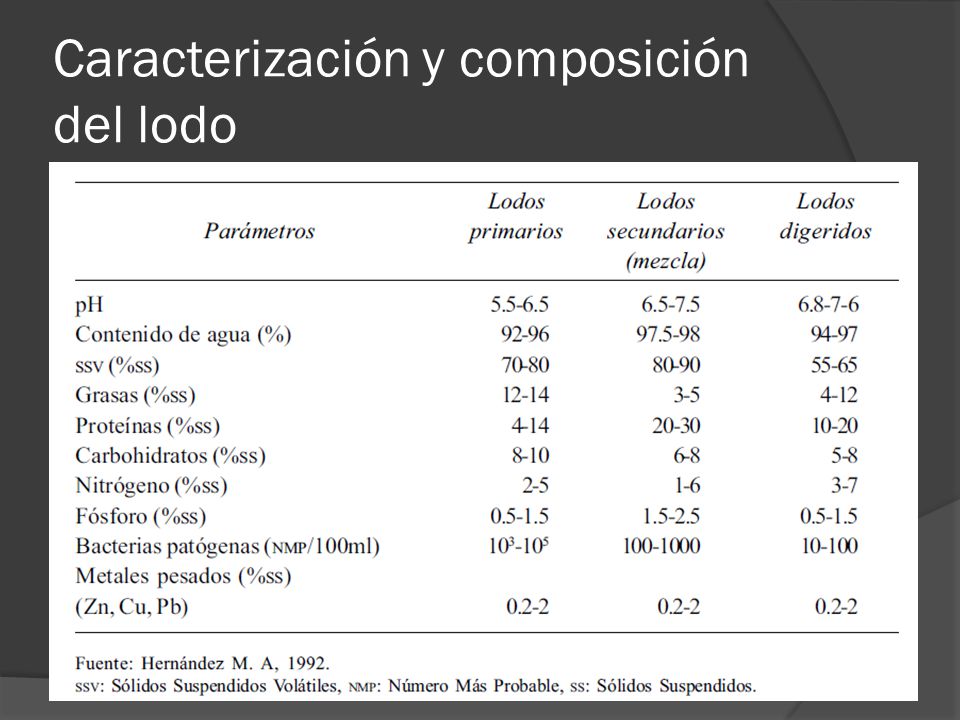

5 Caracterización y composición del lodo

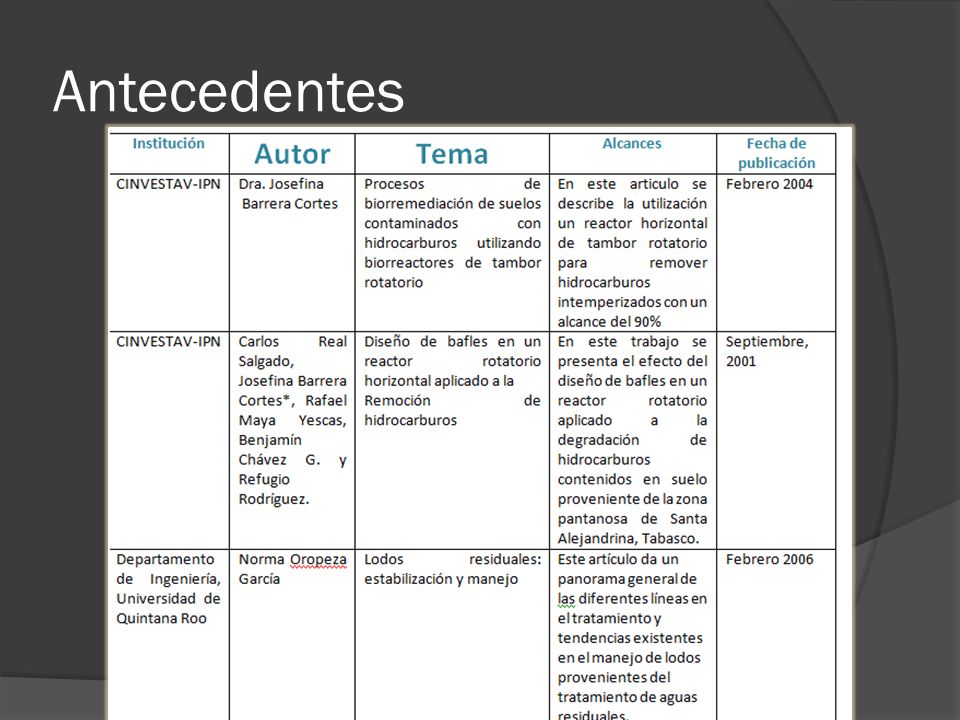

6 Antecedentes

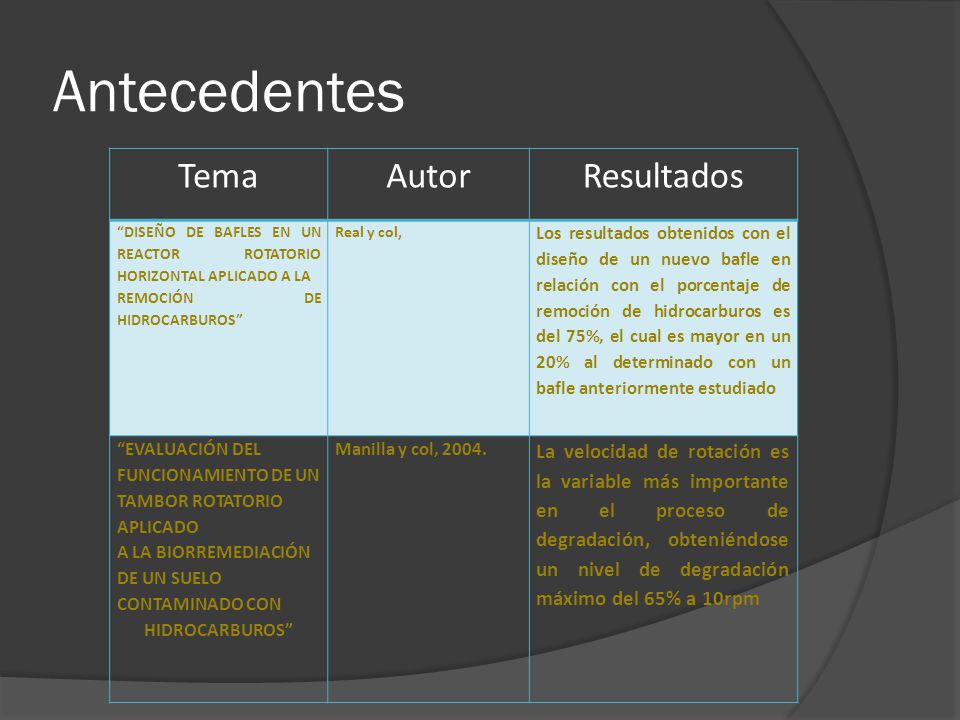

7 Antecedentes Tema Autor Resultados
“DISEÑO DE BAFLES EN UN REACTOR ROTATORIO HORIZONTAL APLICADO A LA REMOCIÓN DE HIDROCARBUROS” Real y col, Los resultados obtenidos con el diseño de un nuevo bafle en relación con el porcentaje de remoción de hidrocarburos es del 75%, el cual es mayor en un 20% al determinado con un bafle anteriormente estudiado “EVALUACIÓN DEL FUNCIONAMIENTO DE UN TAMBOR ROTATORIO APLICADO A LA BIORREMEDIACIÓN DE UN SUELO CONTAMINADO CON HIDROCARBUROS” Manilla y col, 2004. La velocidad de rotación es la variable más importante en el proceso de degradación, obteniéndose un nivel de degradación máximo del 65% a 10rpm

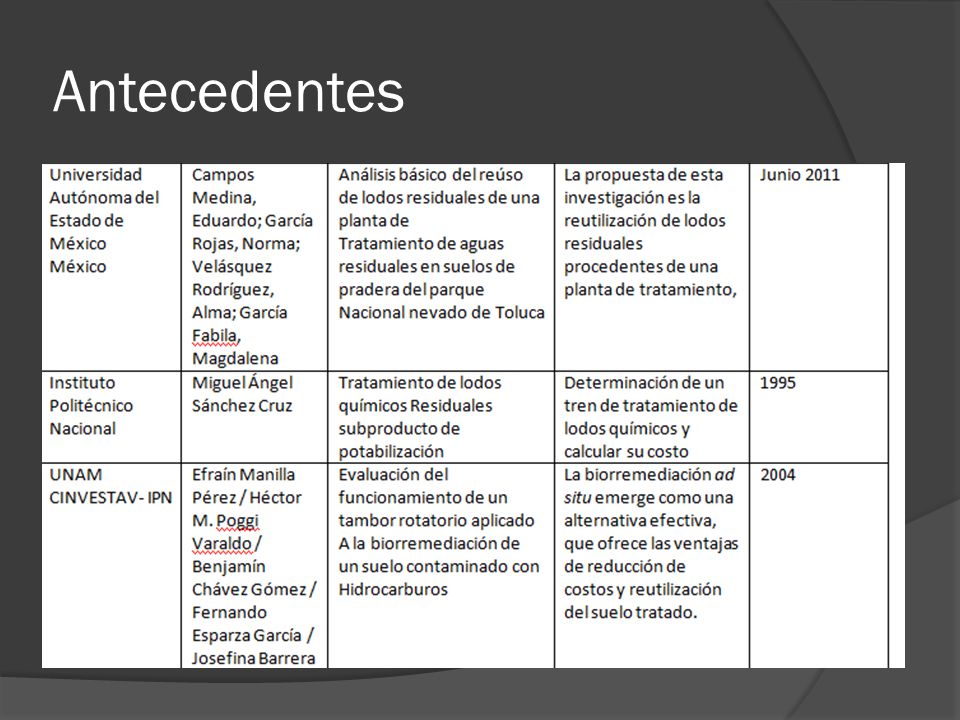

8 Antecedentes Tema Autor Resultados
“DISEÑO DE BAFLES EN UN REACTOR ROTATORIO HORIZONTAL APLICADO A LA REMOCIÓN DE HIDROCARBUROS” Real y col, Los resultados obtenidos con el diseño de un nuevo bafle en relación con el porcentaje de remoción de hidrocarburos es del 75%, el cual es mayor en un 20% al determinado con un bafle anteriormente estudiado “EVALUACIÓN DEL FUNCIONAMIENTO DE UN TAMBOR ROTATORIO APLICADO A LA BIORREMEDIACIÓN DE UN SUELO CONTAMINADO CON HIDROCARBUROS” Manilla y col, 2004. La velocidad de rotación es la variable más importante en el proceso de degradación, obteniéndose un nivel de degradación máximo del 65% a 10rpm

9 Justificación El procesamiento de lodos
Representan menos del 1% del volumen total de desperdicios Es el área que más se descuidan en el tratamiento de aguas residuales. Disposición clandestina En México son pocas las plantas que realizan procesos de estabilización Consumen el 50% de los costos de capital y de operación Justificación (J. Glynn Henry y Gary W Heinke 1999) (Caos Conciencia 1: 51-58, 2006)

10

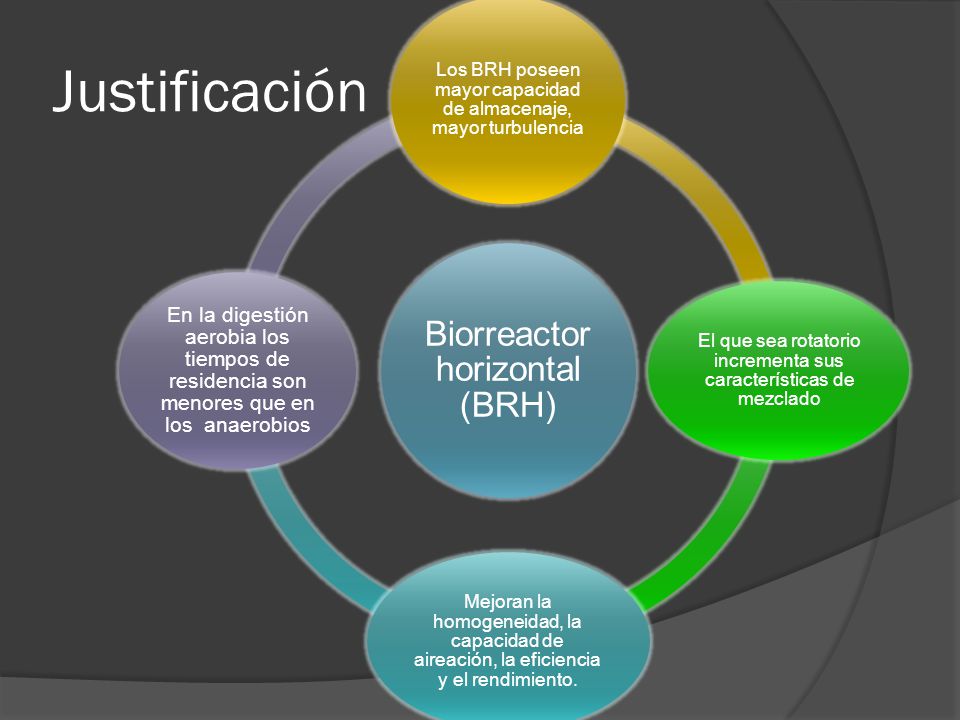

11 Justificación Biorreactor horizontal (BRH)
Los BRH poseen mayor capacidad de almacenaje, mayor turbulencia El que sea rotatorio incrementa sus características de mezclado Mejoran la homogeneidad, la capacidad de aireación, la eficiencia y el rendimiento. En la digestión aerobia los tiempos de residencia son menores que en los anaerobios Justificación

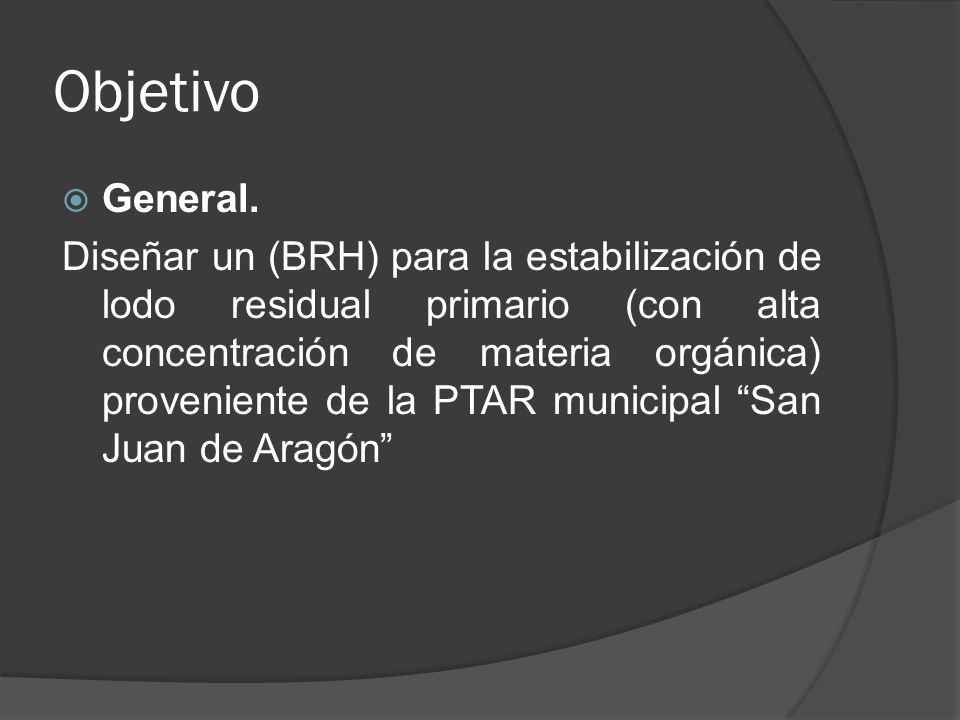

12 Objetivo General. Diseñar un (BRH) para la estabilización de lodo residual primario (con alta concentración de materia orgánica) proveniente de la PTAR municipal “San Juan de Aragón”

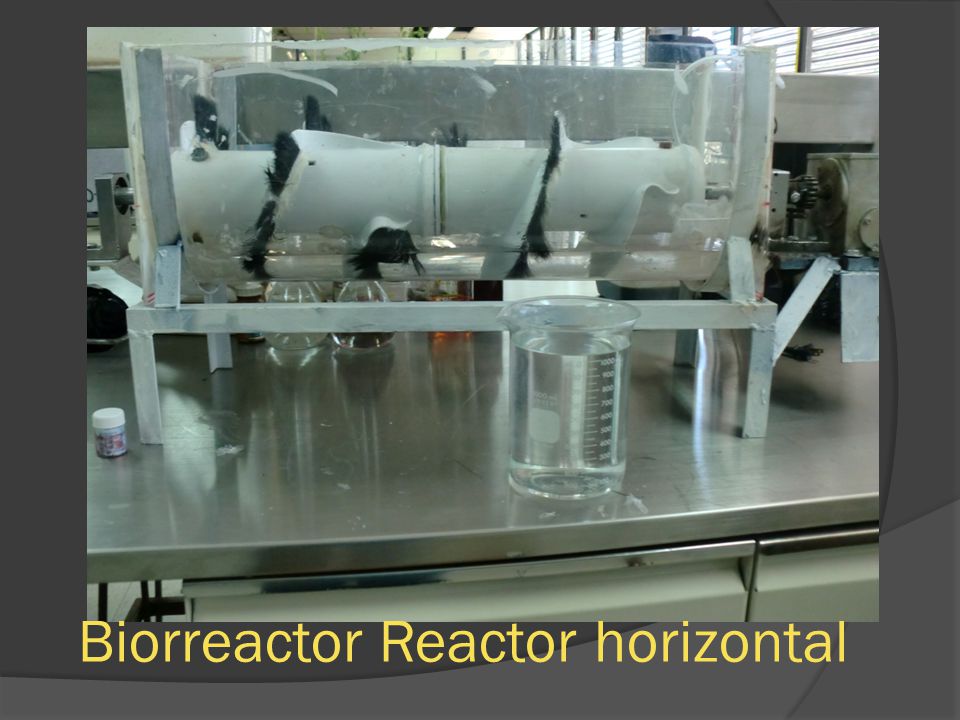

13 Biorreactor Reactor horizontal

14

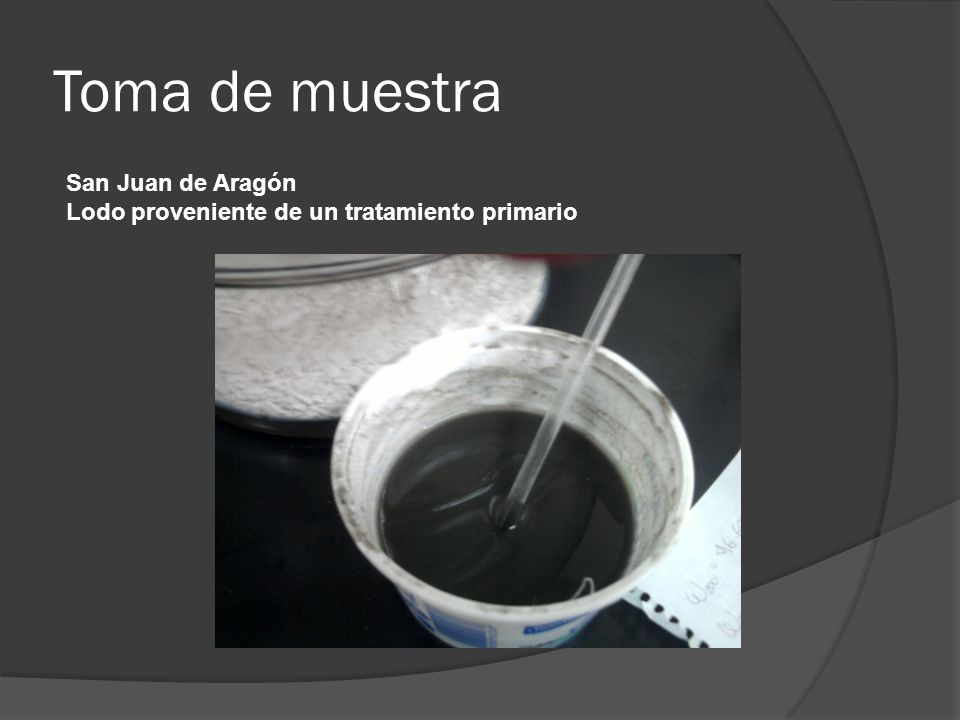

15 Toma de muestra San Juan de Aragón
Lodo proveniente de un tratamiento primario

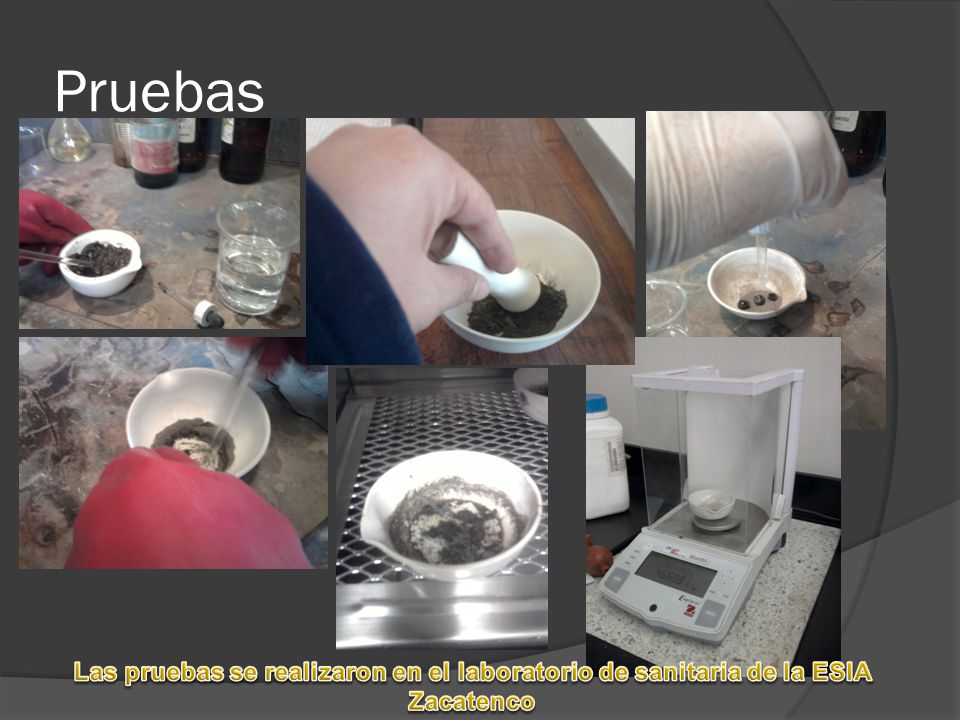

16 Pruebas Las pruebas se realizaron en el laboratorio de sanitaria de la ESIA Zacatenco

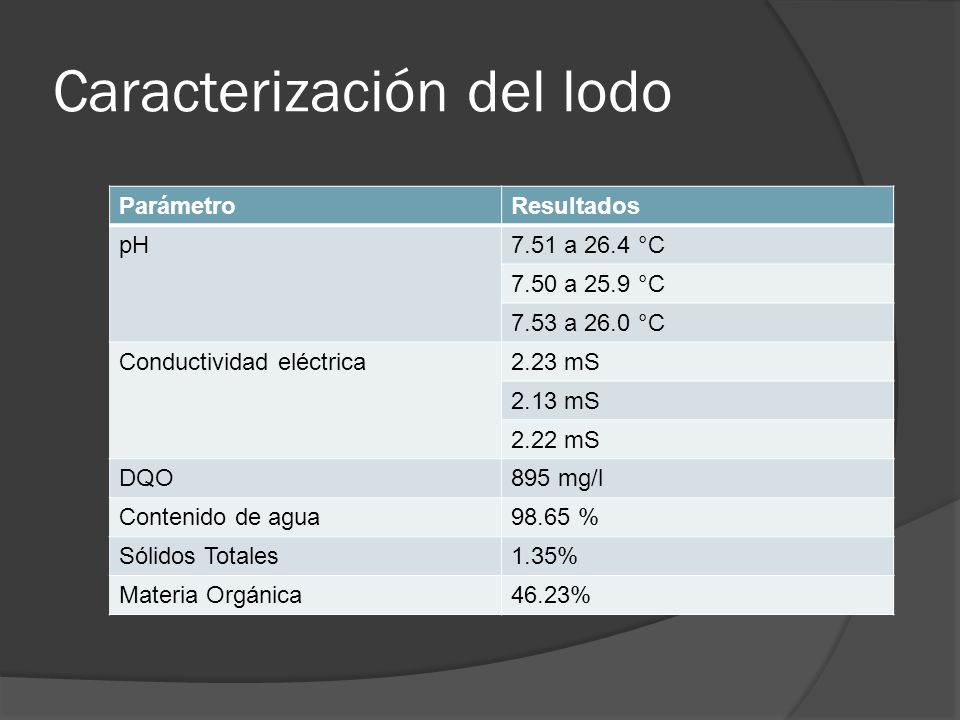

17 Caracterización del lodo
Parámetro Resultados pH 7.51 a 26.4 °C 7.50 a 25.9 °C 7.53 a 26.0 °C Conductividad eléctrica 2.23 mS 2.13 mS 2.22 mS DQO 895 mg/l Contenido de agua 98.65 % Sólidos Totales 1.35% Materia Orgánica 46.23%

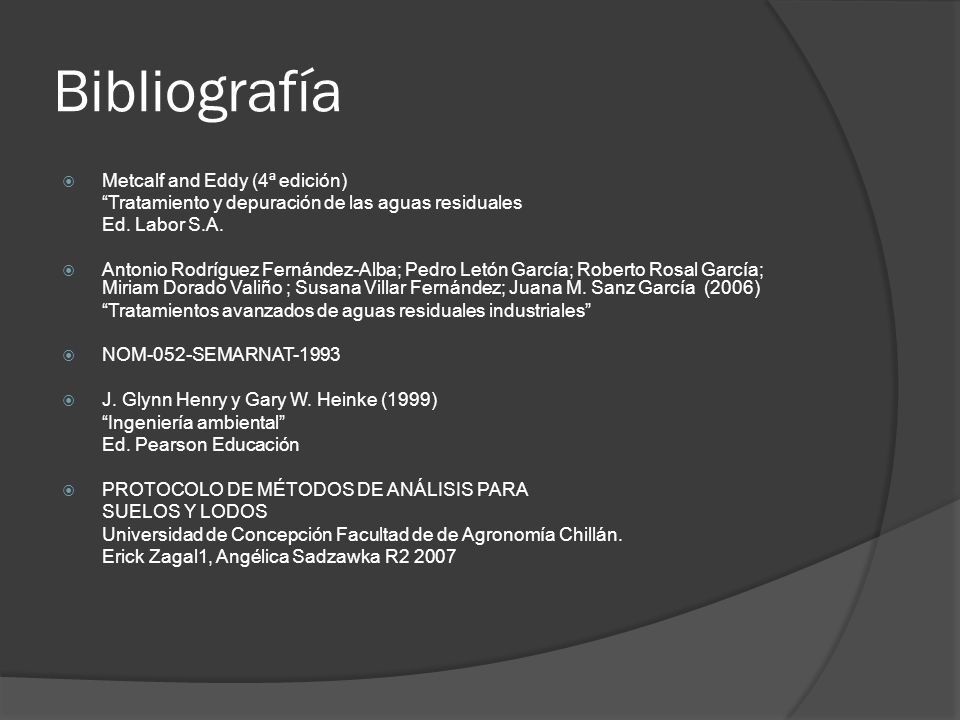

18 Bibliografía Metcalf and Eddy (4ª edición)
“Tratamiento y depuración de las aguas residuales Ed. Labor S.A. Antonio Rodríguez Fernández-Alba; Pedro Letón García; Roberto Rosal García; Miriam Dorado Valiño ; Susana Villar Fernández; Juana M. Sanz García (2006) “Tratamientos avanzados de aguas residuales industriales” NOM-052-SEMARNAT-1993 J. Glynn Henry y Gary W. Heinke (1999) “Ingeniería ambiental” Ed. Pearson Educación PROTOCOLO DE MÉTODOS DE ANÁLISIS PARA SUELOS Y LODOS Universidad de Concepción Facultad de de Agronomía Chillán. Erick Zagal1, Angélica Sadzawka R2 2007

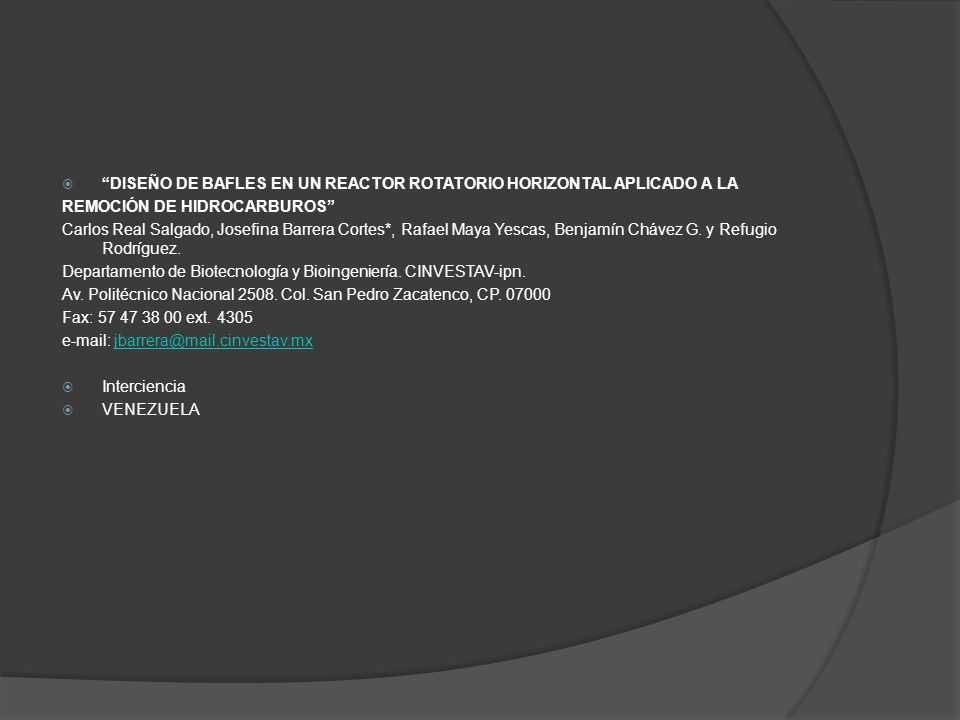

19 “DISEÑO DE BAFLES EN UN REACTOR ROTATORIO HORIZONTAL APLICADO A LA
REMOCIÓN DE HIDROCARBUROS” Carlos Real Salgado, Josefina Barrera Cortes*, Rafael Maya Yescas, Benjamín Chávez G. y Refugio Rodríguez. Departamento de Biotecnología y Bioingeniería. CINVESTAV-ipn. Av. Politécnico Nacional Col. San Pedro Zacatenco, CP Fax: ext. 4305 Interciencia VENEZUELA
