1 AJUSTES Y TOLERANCIAS METROLOGÍA AVANZADA

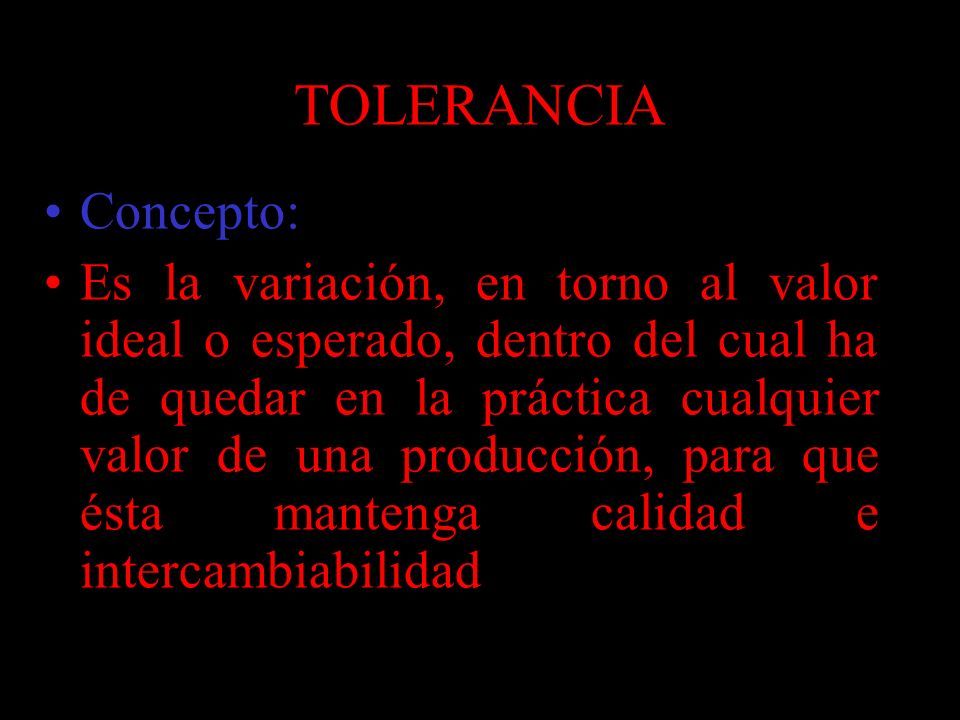

2 TOLERANCIA Concepto: Es la variación, en torno al valor ideal o esperado, dentro del cual ha de quedar en la práctica cualquier valor de una producción, para que ésta mantenga calidad e intercambiabilidad

3 CLASIFICACIÓN DE LA TOLERANCIA Tolerancia Dimensional Medida de la pieza Tolerancia de Forma Configuración geométrica de la pieza Tolerancia de Posición Posición de una pieza con respecto a otra

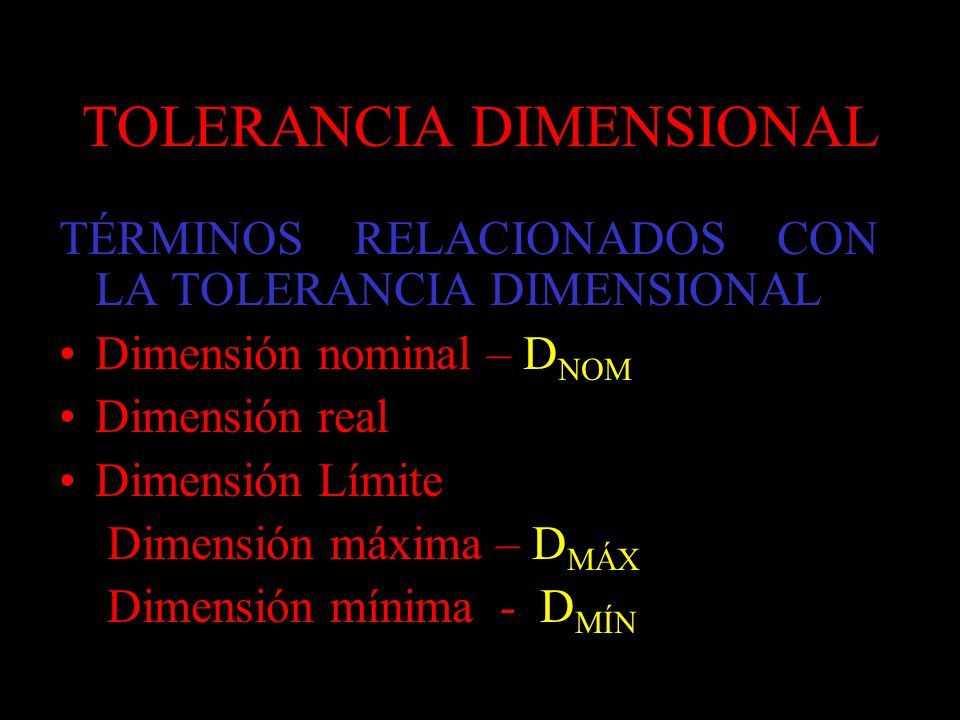

4 TOLERANCIA DIMENSIONAL TÉRMINOS RELACIONADOS CON LA TOLERANCIA DIMENSIONAL Dimensión nominal – D NOM Dimensión real Dimensión Límite Dimensión máxima – D MÁX Dimensión mínima - D MÍN

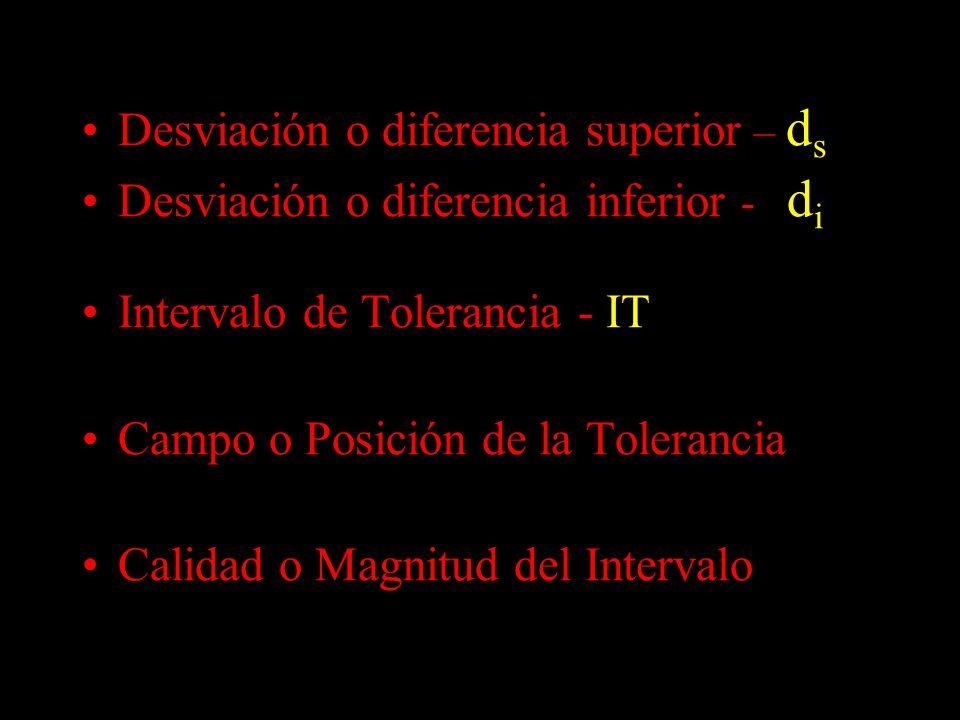

5 Desviación o diferencia superior – d s Desviación o diferencia inferior - d i Intervalo de Tolerancia - IT Campo o Posición de la Tolerancia Calidad o Magnitud del Intervalo

6 D MÁX = D NOM + ds D MÍN = D NOM + di IT = ds - di IT = D MÁX - D MÍN

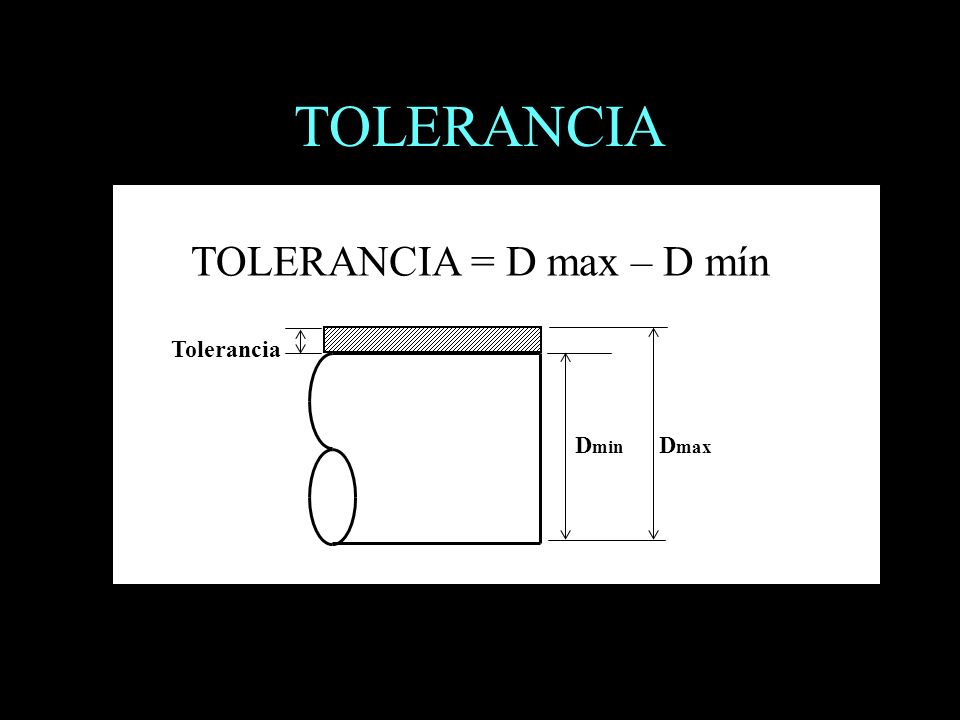

7 TOLERANCIA D max D min Tolerancia TOLERANCIA = D max – D mín

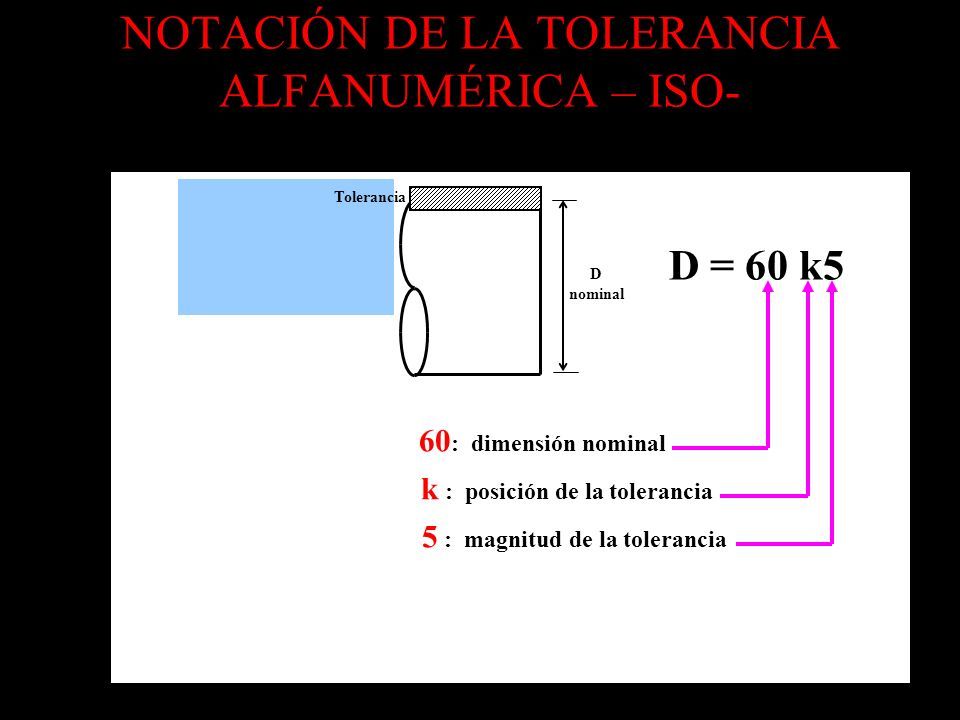

8 NOTACIÓN DE LA TOLERANCIA ALFANUMÉRICA – ISO- D nominal Tolerancia D = 60 k5 Tolerancia k : posición de la tolerancia 5 : magnitud de la tolerancia 60 : dimensión nominal

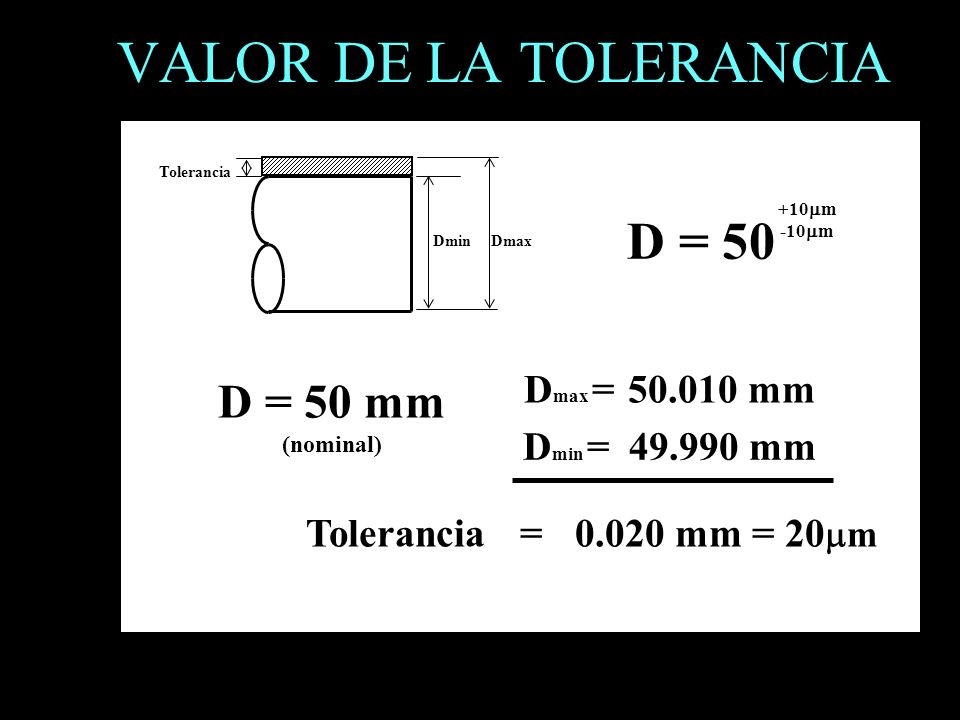

9 VALOR DE LA TOLERANCIA DmaxDmin Tolerancia D = 50 mm (nominal) Tolerancia = 0.020 mm = 20  m D = 50 +10  m -10  m D min = 49.990 mm D max = 50.010 mm

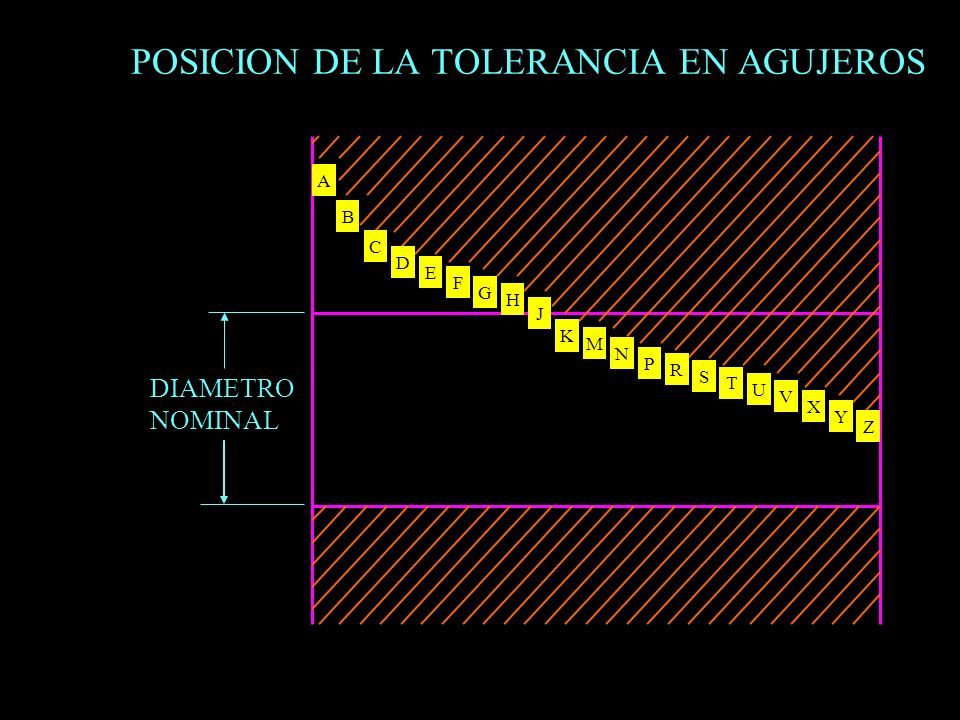

10 B C D F E G H J K X Z M N P R S T U V Y A DIAMETRO NOMINAL POSICION DE LA TOLERANCIA EN AGUJEROS

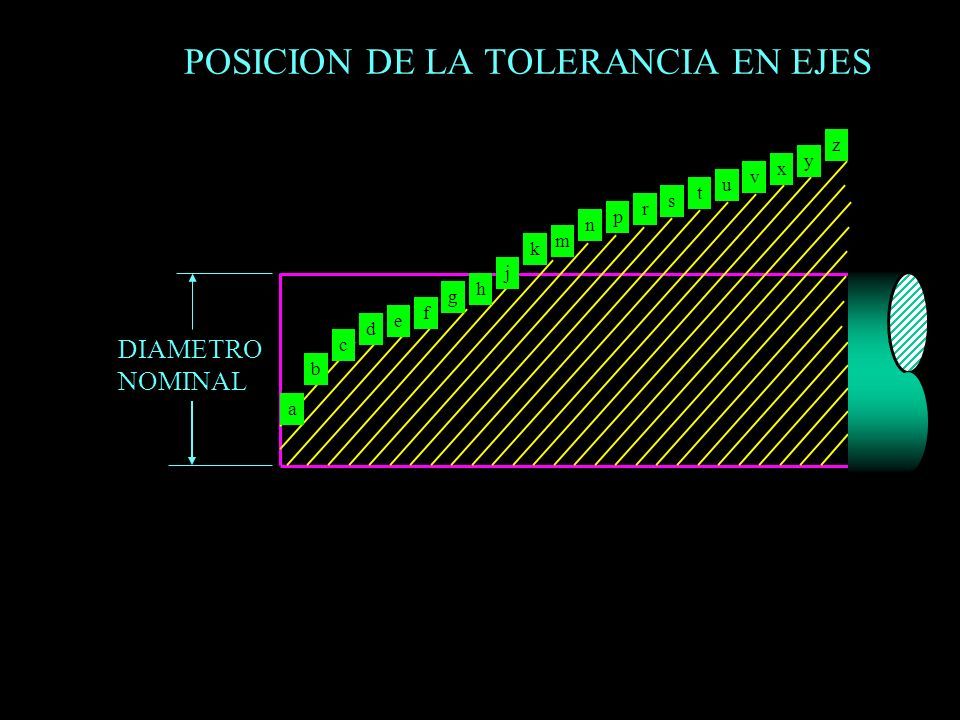

11 y k x z m n p r s t u v b c d f e g h j a DIAMETRO NOMINAL POSICION DE LA TOLERANCIA EN EJES

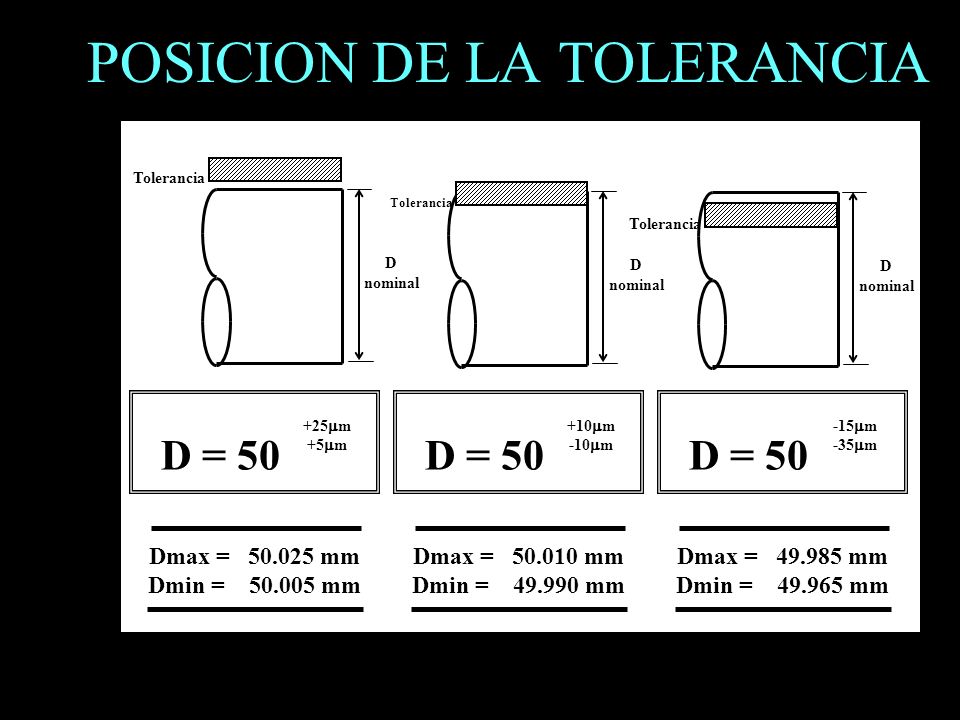

12 POSICION DE LA TOLERANCIA D nominal Tolerancia D = 50 +10  m -10  m D nominal Tolerancia D = 50 +25  m +5  m D nominal Tolerancia D = 50 -15  m -35  m Dmax = 50.025 mm Dmin = 50.005 mm Dmax = 50.010 mm Dmin = 49.990 mm Dmax = 49.985 mm Dmin = 49.965 mm

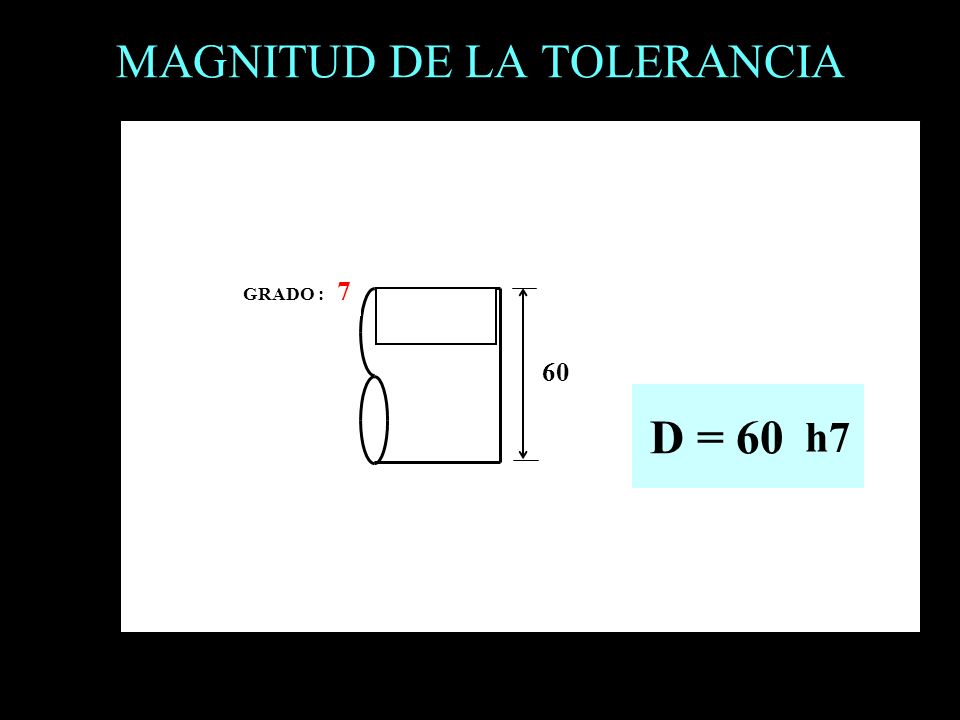

13 MAGNITUD DE LA TOLERANCIA 60 D = 60 h5 GRADO : 4 h4h4 GRADO : 5 h5h5 GRADO : 6 h6h6 GRADO : 7 h7

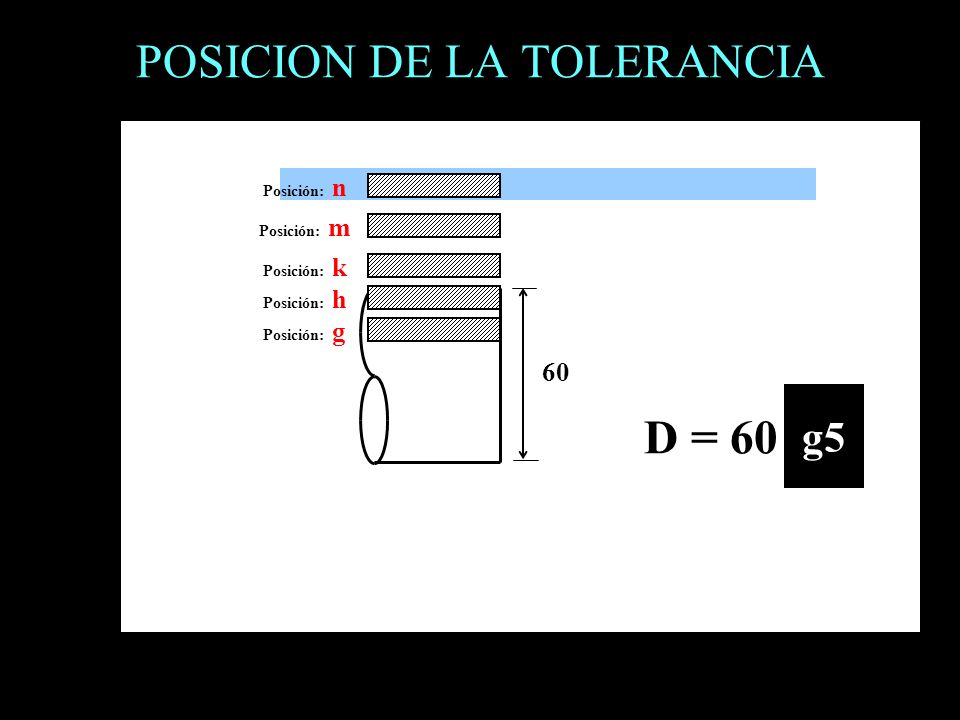

14 POSICION DE LA TOLERANCIA 60 D = 60 k5 Posición: m m5m5 Posición: n n5n5 Posición: k k5k5 Posición: h h5h5 Posición: g g5

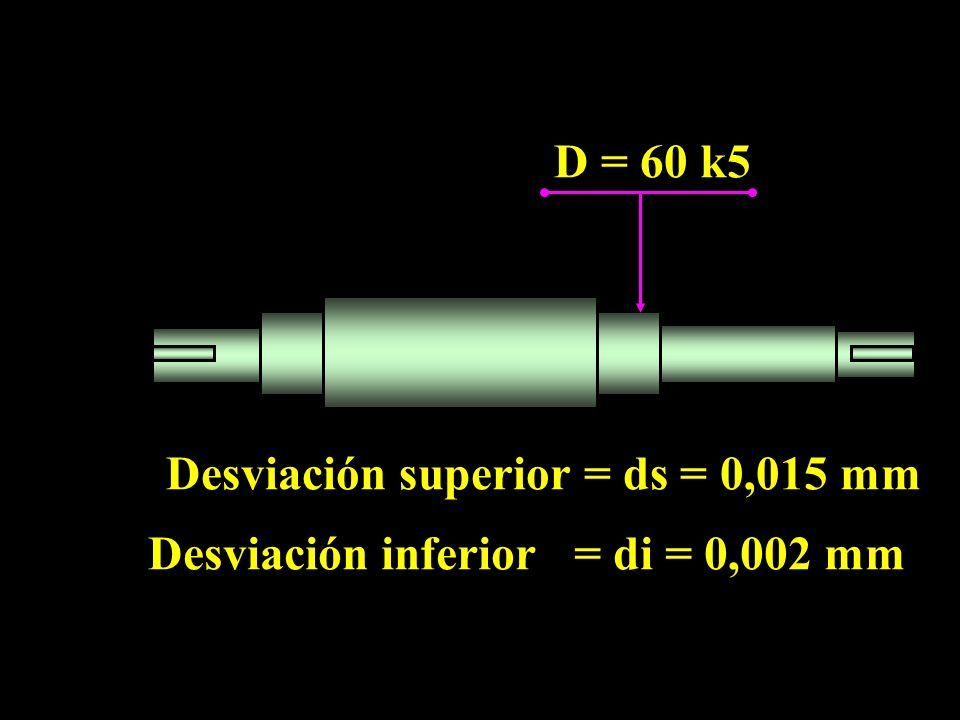

15 D = 60 k5 Desviación superior = ds = 0,015 mm Desviación inferior = di = 0,002 mm

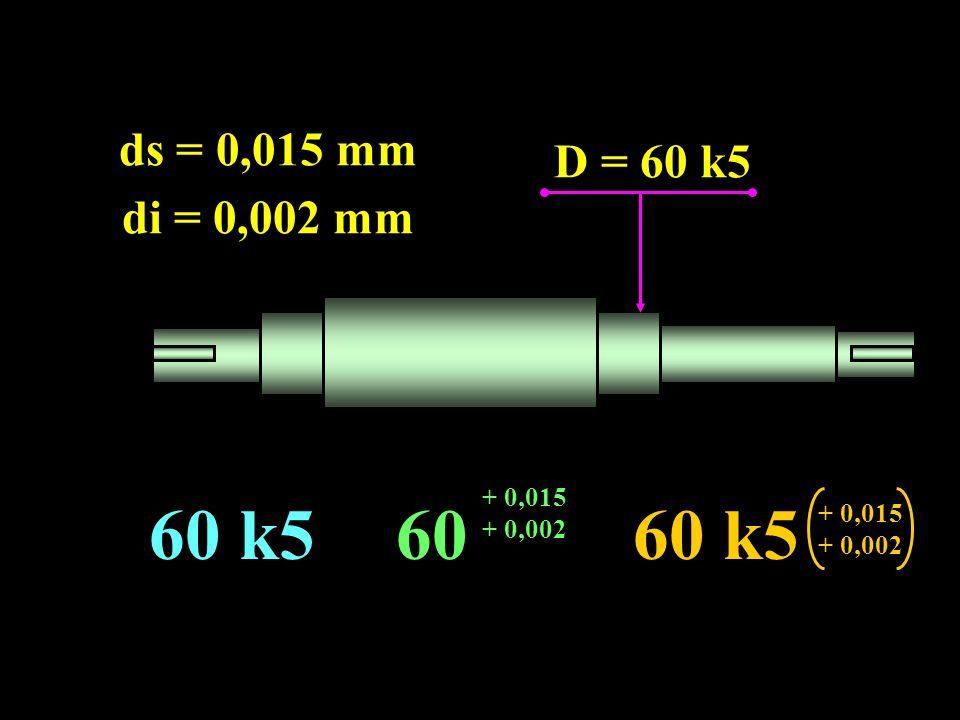

16 D = 60 k5 ds = 0,015 mm di = 0,002 mm 60 k5 6060 + 0,015 + 0,002 60 k5 + 0,015 + 0,002

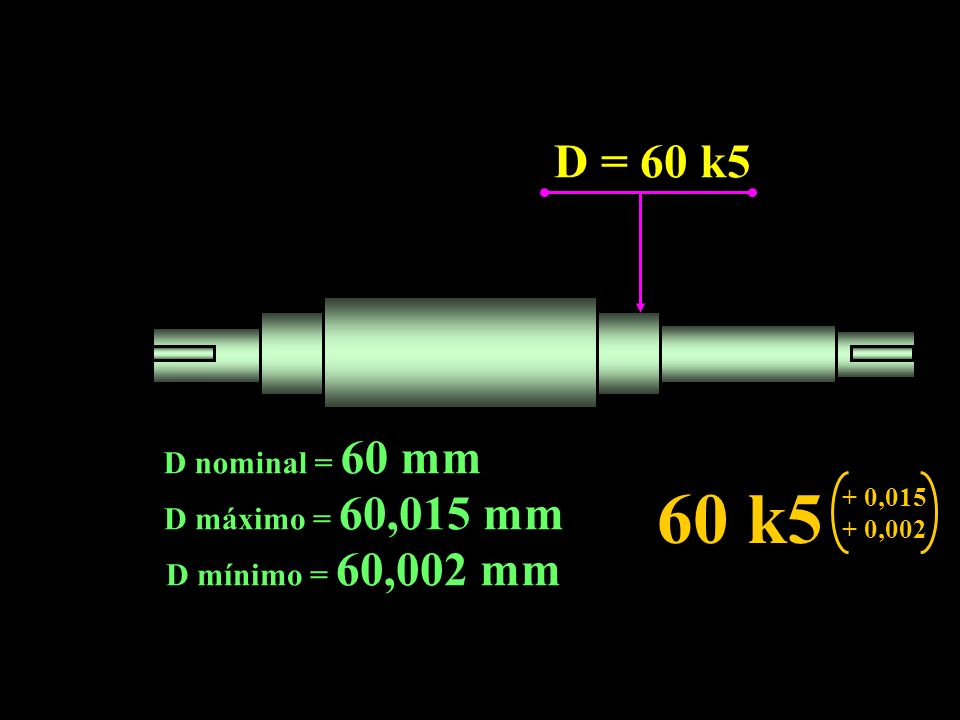

17 D = 60 k5 60 k5 + 0,015 + 0,002 D nominal = 60 mm D máximo = 60,015 mm D mínimo = 60,002 mm

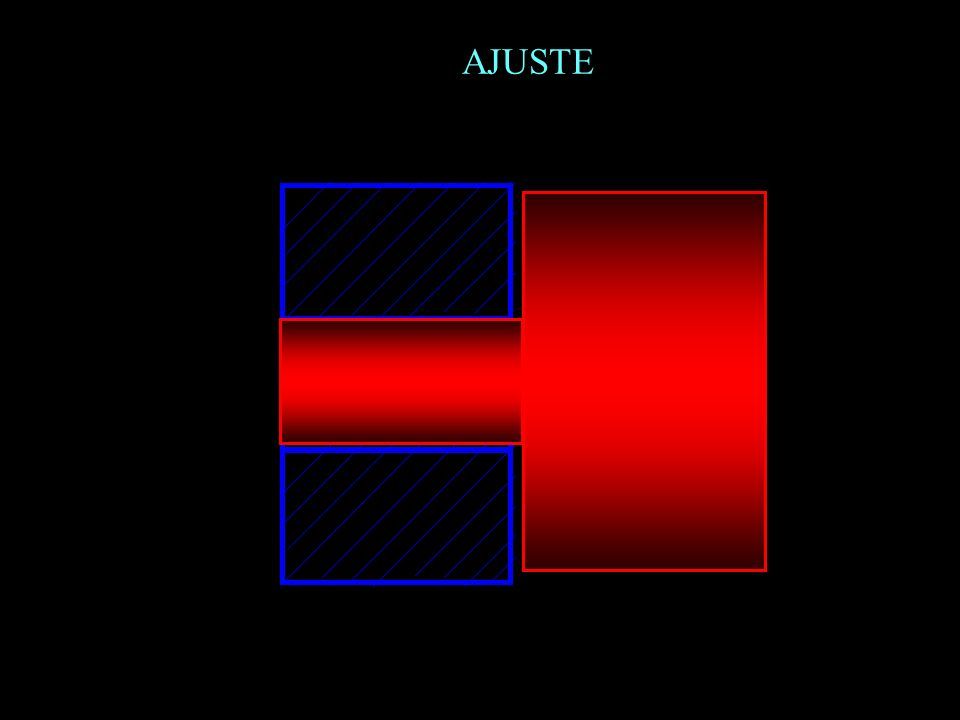

18 AJUSTE DIAMETRO NOMINAL

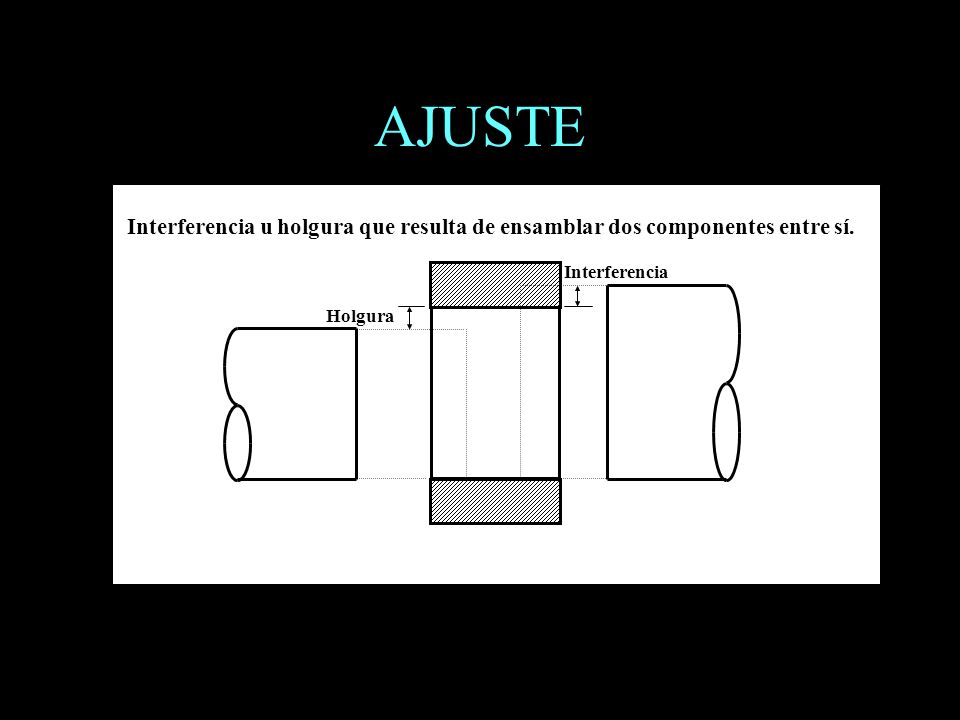

19 AJUSTE Holgura Interferencia Interferencia u holgura que resulta de ensamblar dos componentes entre sí.

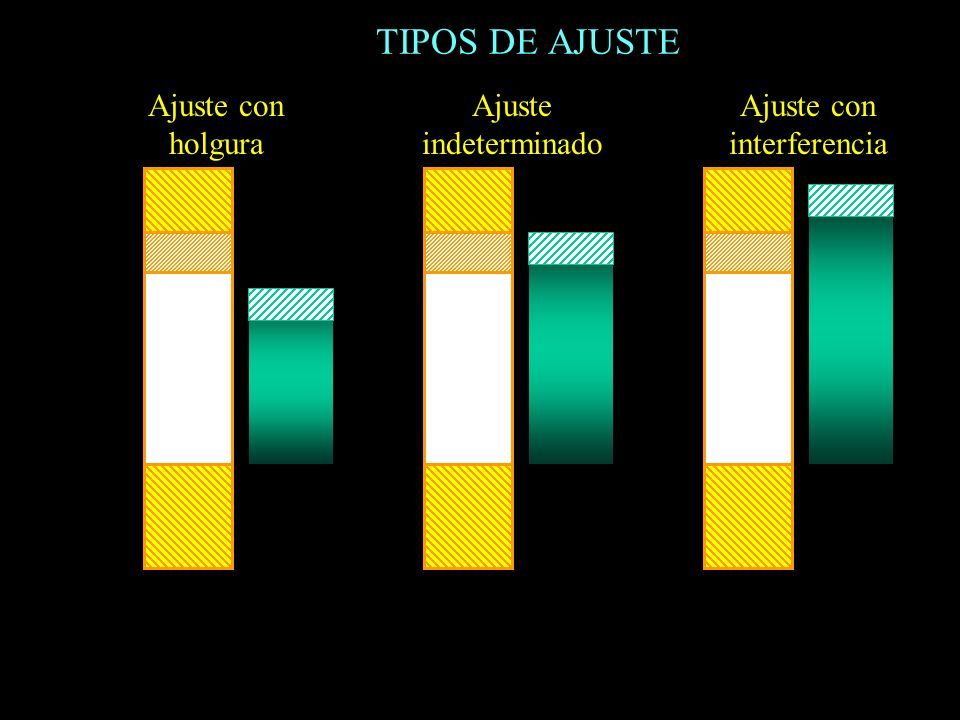

20 TIPOS DE AJUSTE Ajuste con holgura Ajuste indeterminado Ajuste con interferencia

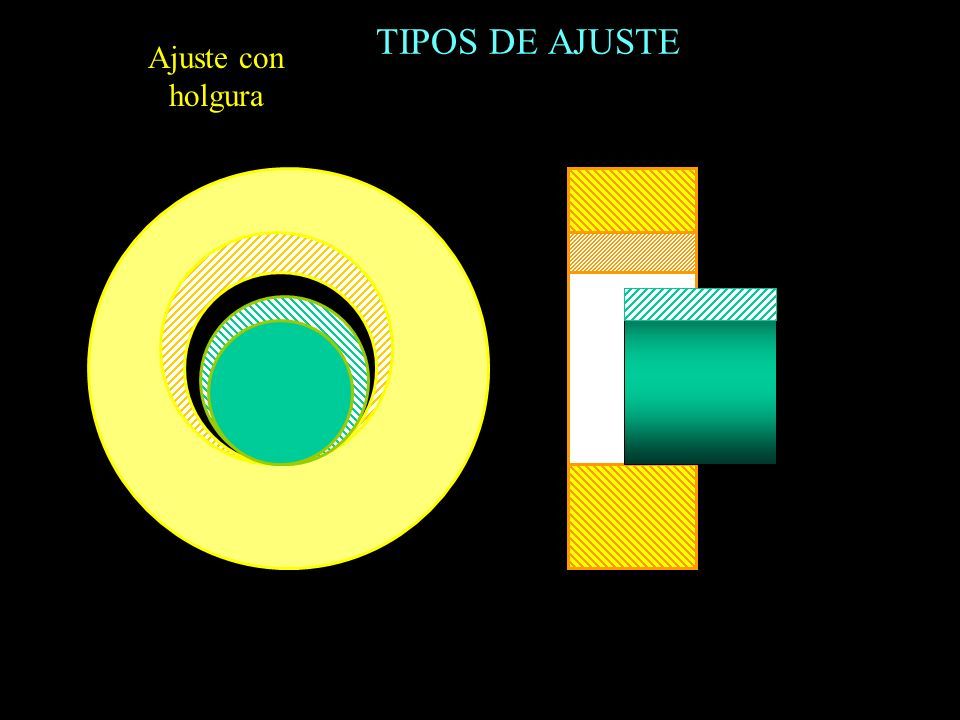

21 TIPOS DE AJUSTE Ajuste con holgura

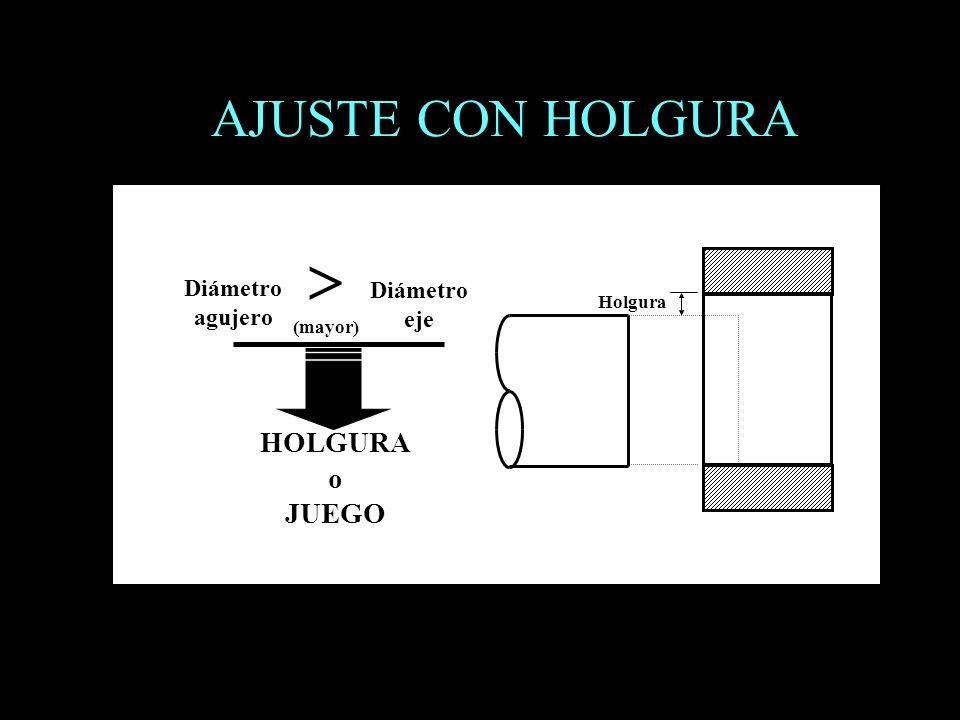

22 AJUSTE CON HOLGURA Holgura Diámetro agujero Diámetro eje  (mayor) HOLGURA o JUEGO

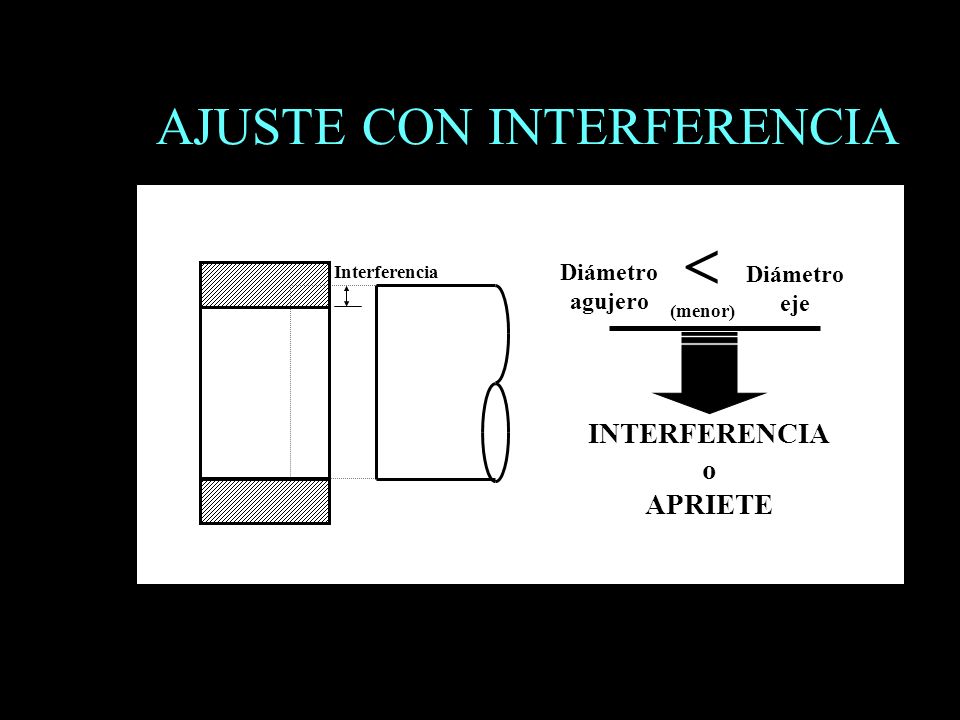

23 AJUSTE CON INTERFERENCIA Interferencia Diámetro agujero Diámetro eje  (menor) INTERFERENCIA o APRIETE

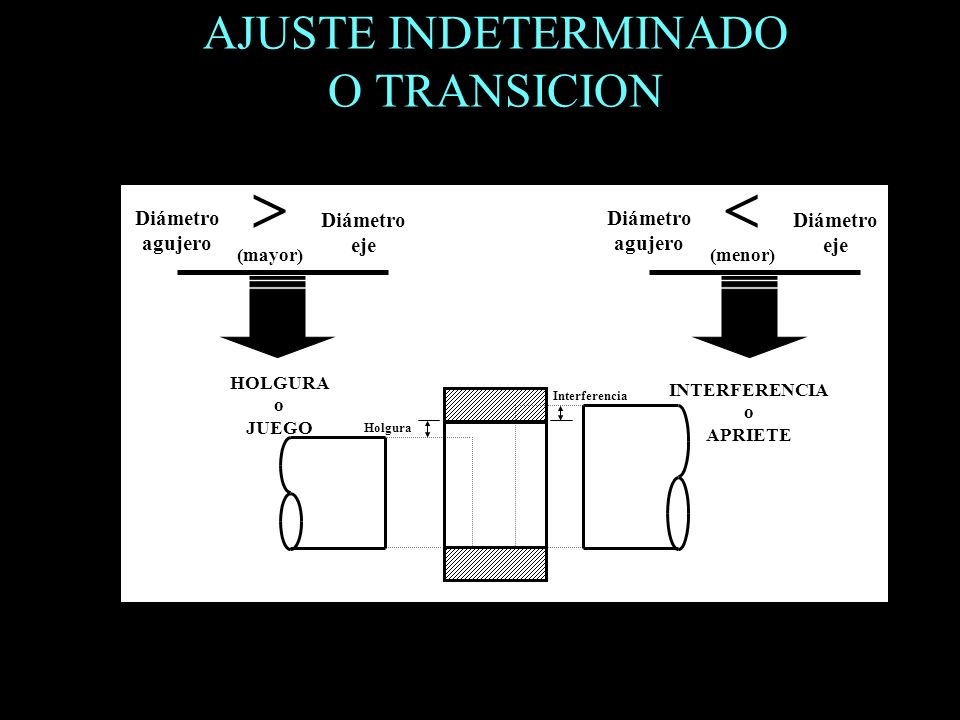

24 AJUSTE INDETERMINADO O TRANSICION Holgura Interferencia Diámetro agujero Diámetro eje  (menor) INTERFERENCIA o APRIETE Diámetro agujero Diámetro eje  (mayor) HOLGURA o JUEGO

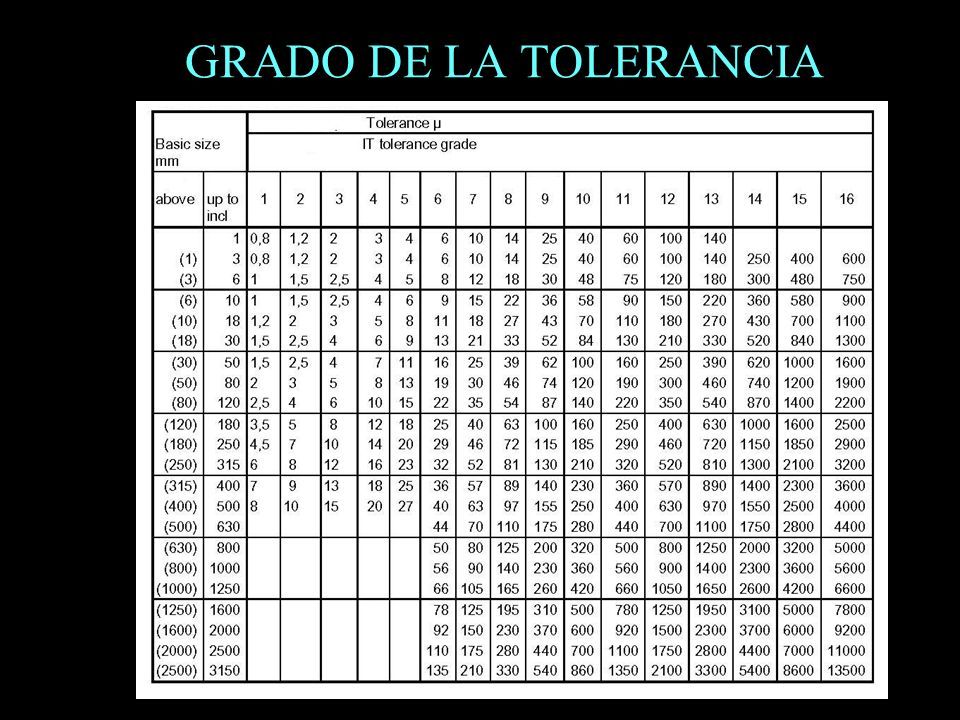

25 GRADO DE LA TOLERANCIA

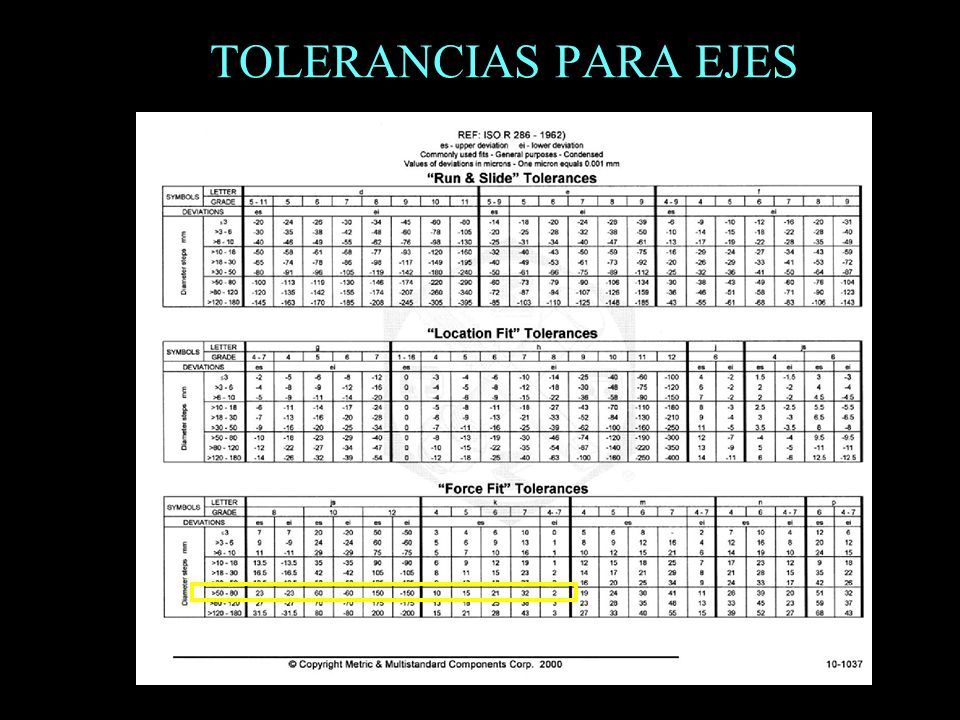

26 TOLERANCIAS PARA EJES

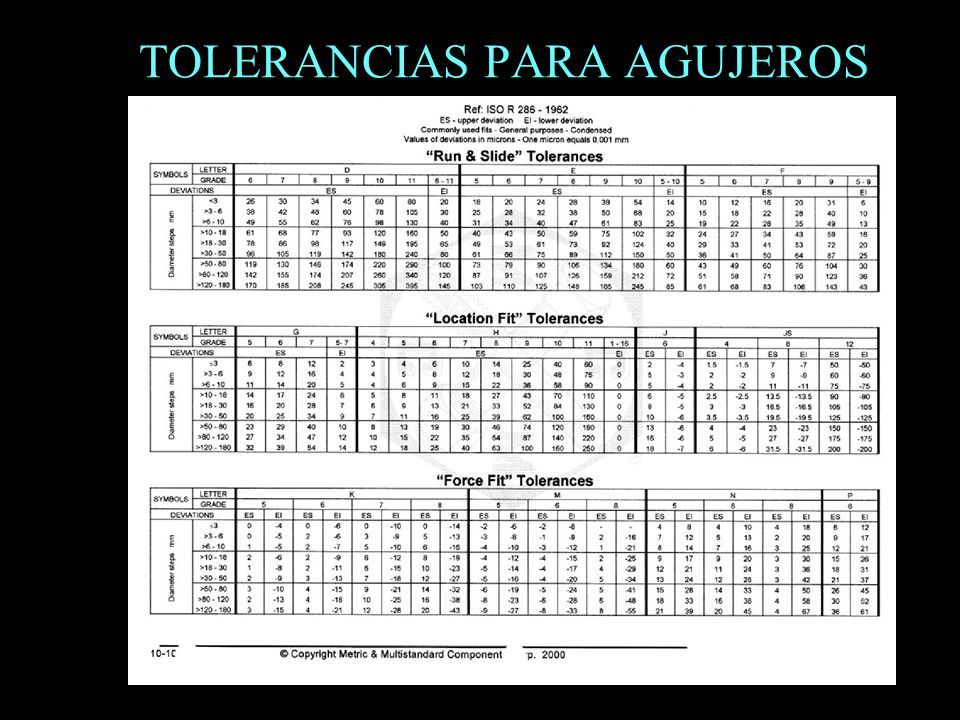

27 TOLERANCIAS PARA AGUJEROS

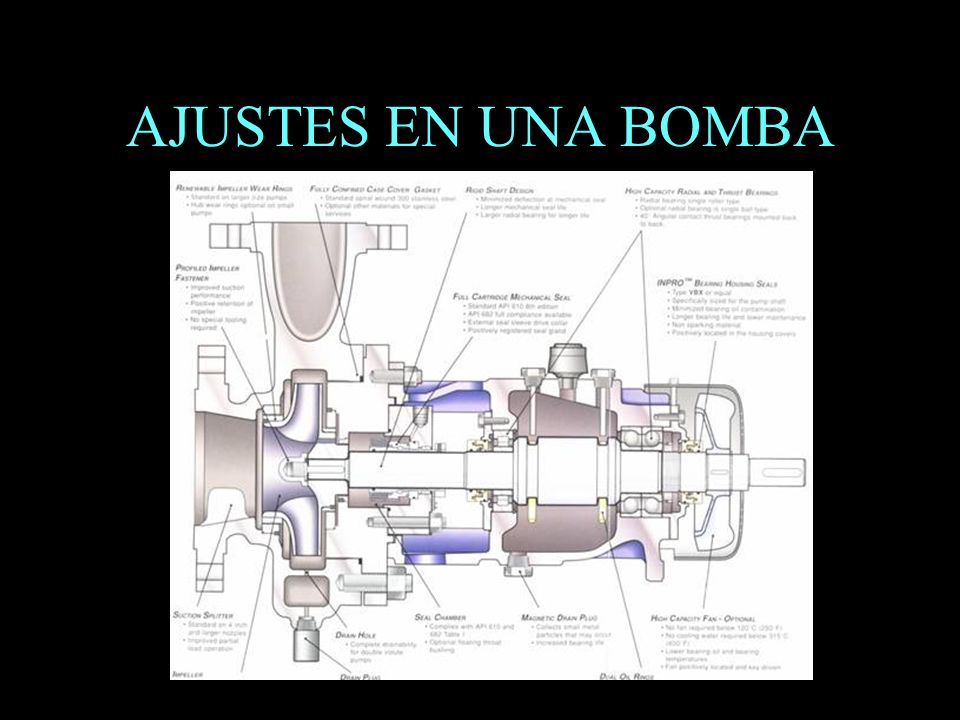

28 AJUSTES EN UNA BOMBA

29 240 H7 110 m6 100 m6 215 J7

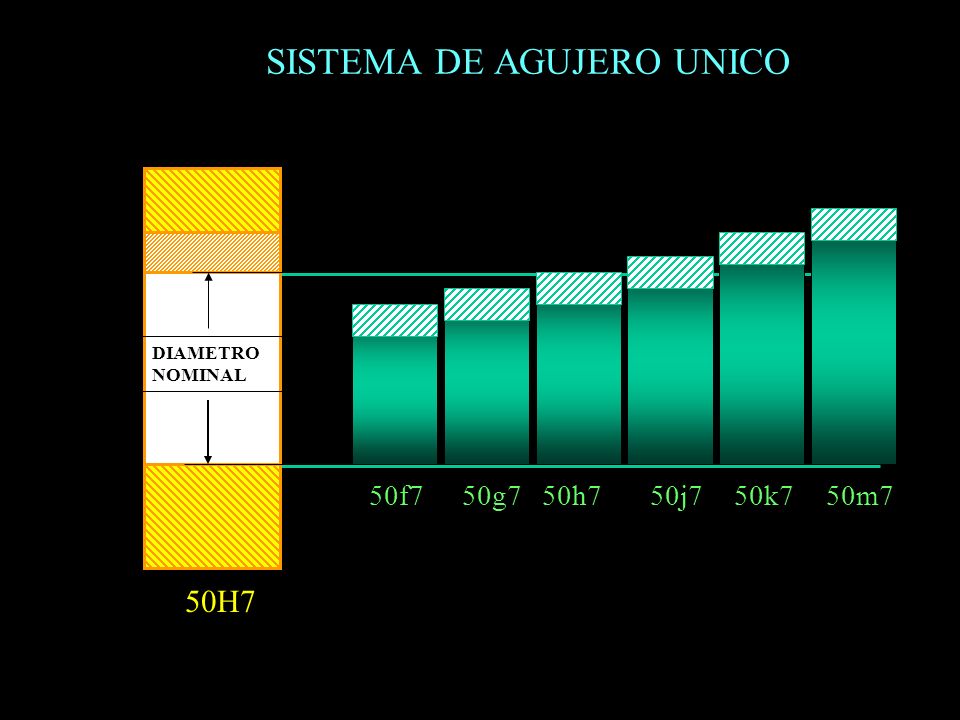

30 SISTEMA DE AGUJERO UNICO DIAMETRO NOMINAL 50H7 50m750k750j750h750g750f7

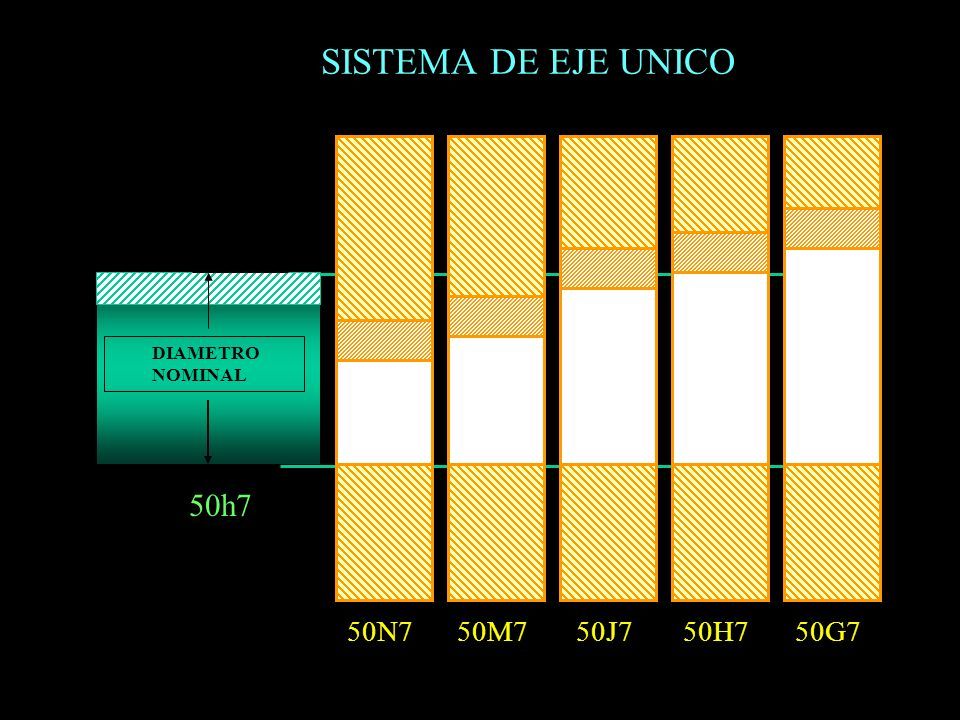

31 SISTEMA DE EJE UNICO DIAMETRO NOMINAL 50N7 50h7 50M750J750H750G7

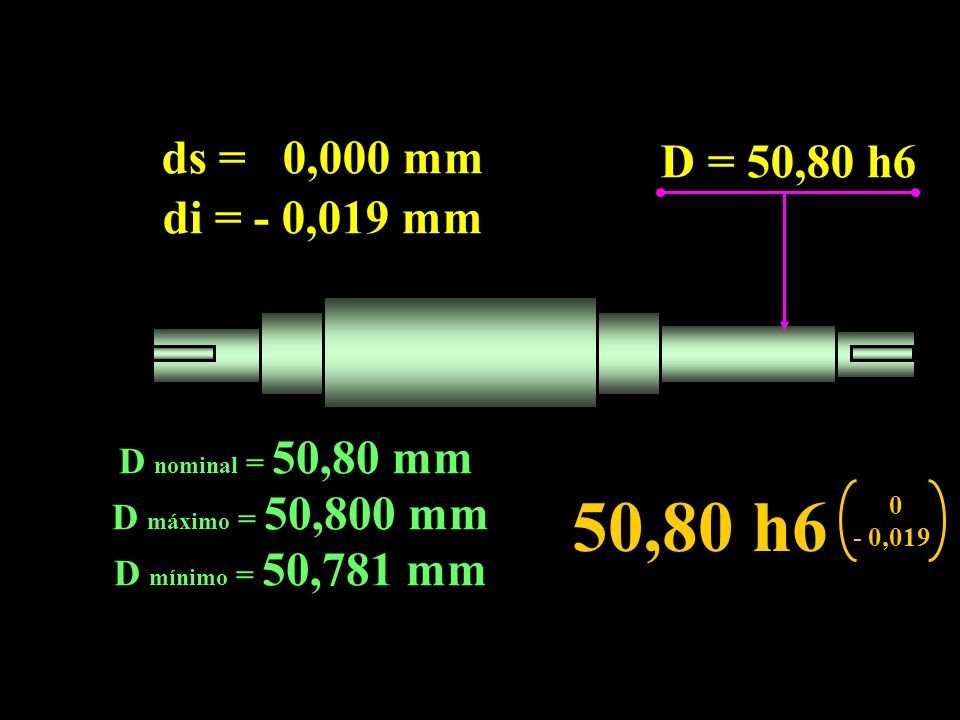

32 D = 50,80 h6 ds = 0,000 mm di = - 0,019 mm 50,80 h6 0 - 0,019 D nominal = 50,80 mm D máximo = 50,800 mm D mínimo = 50,781 mm
