1 Universidad Popular de la Chontalpa
Introducción Ing. Alejandro V. Universidad Popular de la Chontalpa Redes TCP/IP Capa de Red 1 Protocolos de Nivel de Red 2 Redes y Subredes M.C. Alejandro V. Redes de Datos Administración de Redes

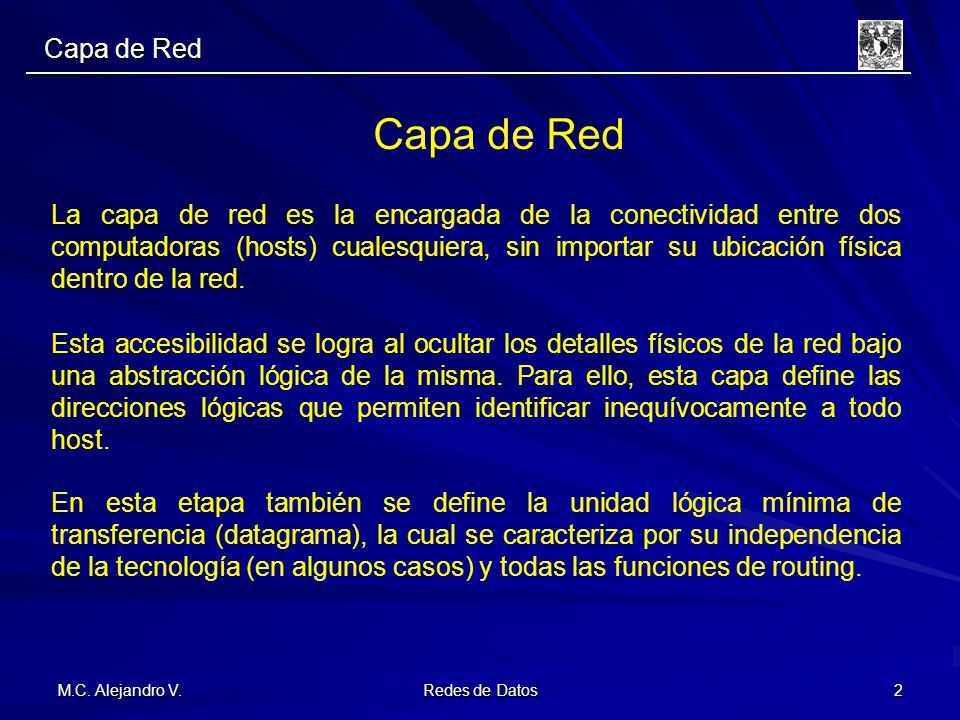

2 Introducción Ing. Alejandro V. Capa de Red Capa de Red La capa de red es la encargada de la conectividad entre dos computadoras (hosts) cualesquiera, sin importar su ubicación física dentro de la red. Esta accesibilidad se logra al ocultar los detalles físicos de la red bajo una abstracción lógica de la misma. Para ello, esta capa define las direcciones lógicas que permiten identificar inequívocamente a todo host. En esta etapa también se define la unidad lógica mínima de transferencia (datagrama), la cual se caracteriza por su independencia de la tecnología (en algunos casos) y todas las funciones de routing. M.C. Alejandro V. Redes de Datos Administración de Redes

3 Introducción Ing. Alejandro V. Capa de Red Modelo OSI La capa de red tiene la función de “routing” de datos de un dispositivo de red hacia otro. Es la responsable de establecer, mantener y terminar la conexión de red entre cualquier número de dispositivos y la transferencia de datos sobre esta conexión. Direccionamiento M.C. Alejandro V. Redes de Datos Administración de Redes

4 Antecedentes Capa de Red Introducción Ing. Alejandro V.
M.C. Alejandro V. Redes de Datos Administración de Redes

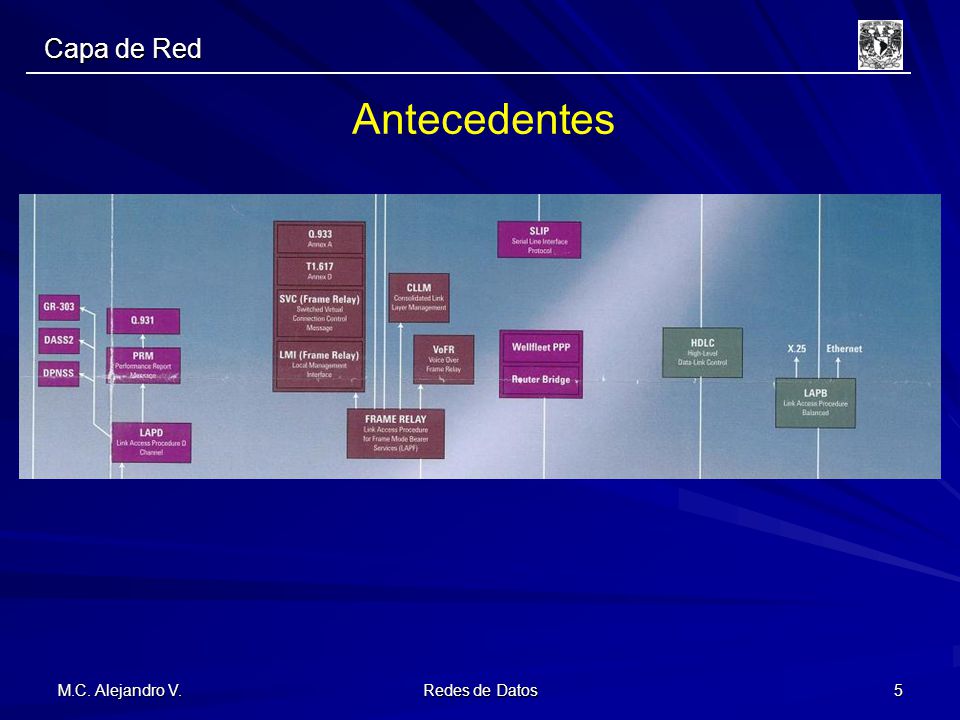

5 Antecedentes Capa de Red Introducción Ing. Alejandro V.
M.C. Alejandro V. Redes de Datos Administración de Redes

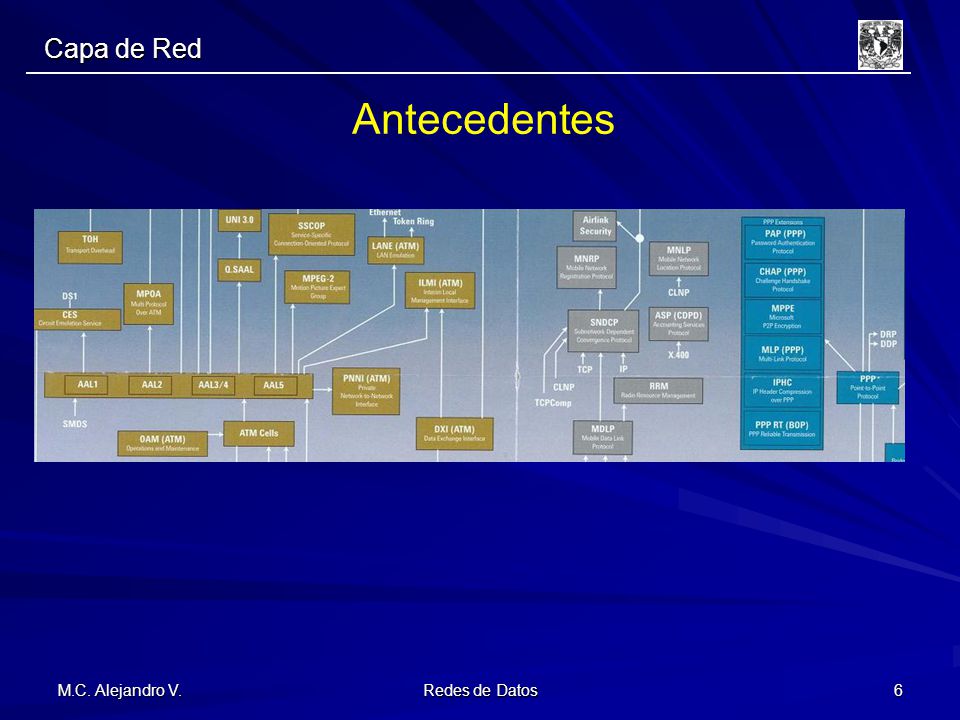

6 Antecedentes Capa de Red Introducción Ing. Alejandro V.
M.C. Alejandro V. Redes de Datos Administración de Redes

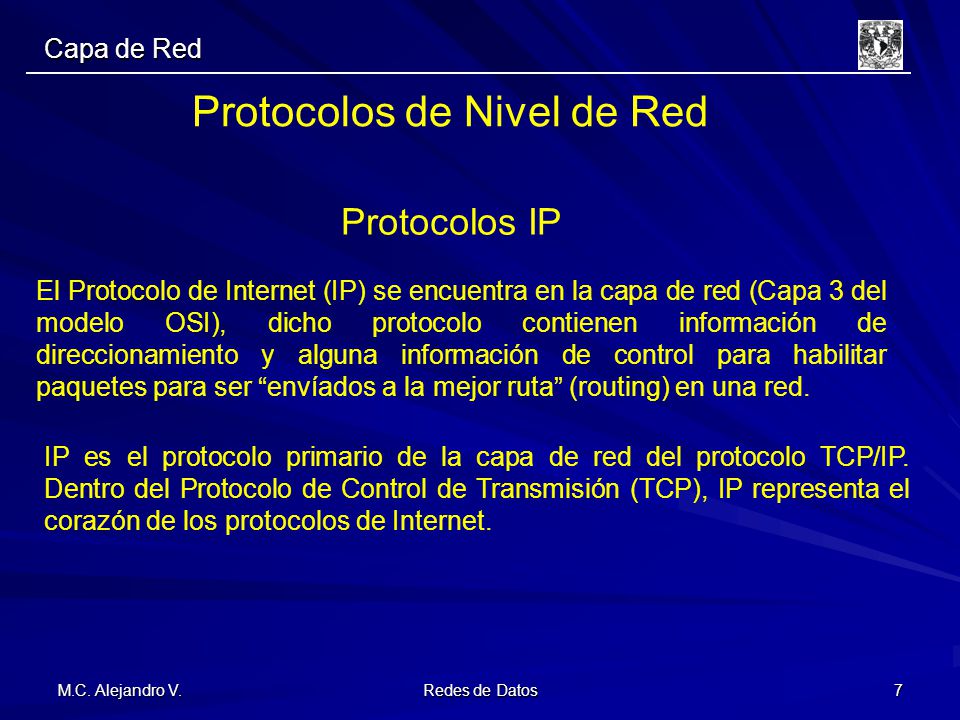

7 Protocolos de Nivel de Red
Introducción Ing. Alejandro V. Capa de Red Protocolos de Nivel de Red Protocolos IP El Protocolo de Internet (IP) se encuentra en la capa de red (Capa 3 del modelo OSI), dicho protocolo contienen información de direccionamiento y alguna información de control para habilitar paquetes para ser “envíados a la mejor ruta” (routing) en una red. IP es el protocolo primario de la capa de red del protocolo TCP/IP. Dentro del Protocolo de Control de Transmisión (TCP), IP representa el corazón de los protocolos de Internet. M.C. Alejandro V. Redes de Datos Administración de Redes

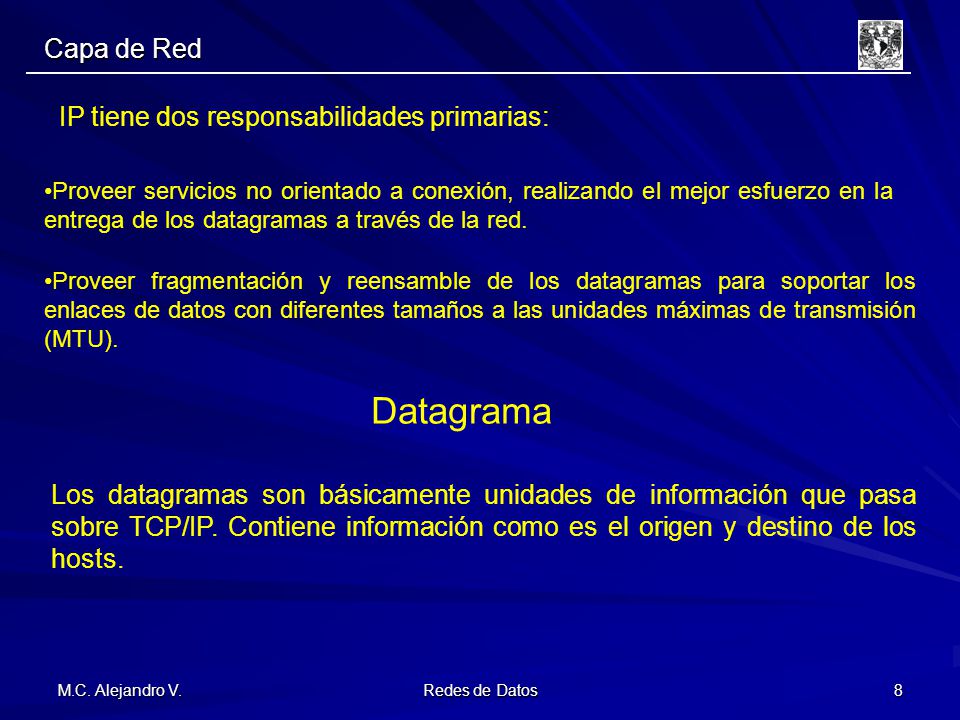

8 Datagrama Capa de Red IP tiene dos responsabilidades primarias:
Introducción Ing. Alejandro V. Capa de Red IP tiene dos responsabilidades primarias: Proveer servicios no orientado a conexión, realizando el mejor esfuerzo en la entrega de los datagramas a través de la red. Proveer fragmentación y reensamble de los datagramas para soportar los enlaces de datos con diferentes tamaños a las unidades máximas de transmisión (MTU). Datagrama Los datagramas son básicamente unidades de información que pasa sobre TCP/IP. Contiene información como es el origen y destino de los hosts. M.C. Alejandro V. Redes de Datos Administración de Redes

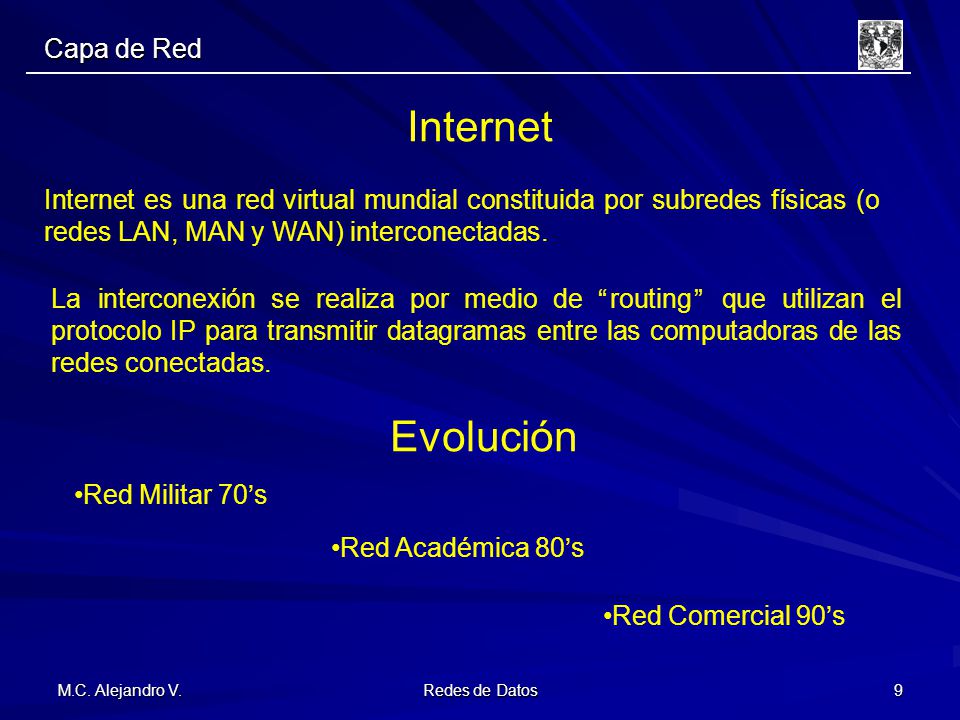

9 Internet Evolución Capa de Red
Introducción Ing. Alejandro V. Capa de Red Internet Internet es una red virtual mundial constituida por subredes físicas (o redes LAN, MAN y WAN) interconectadas. La interconexión se realiza por medio de “routing” que utilizan el protocolo IP para transmitir datagramas entre las computadoras de las redes conectadas. Evolución Red Militar 70’s Red Académica 80’s Red Comercial 90’s M.C. Alejandro V. Redes de Datos Administración de Redes

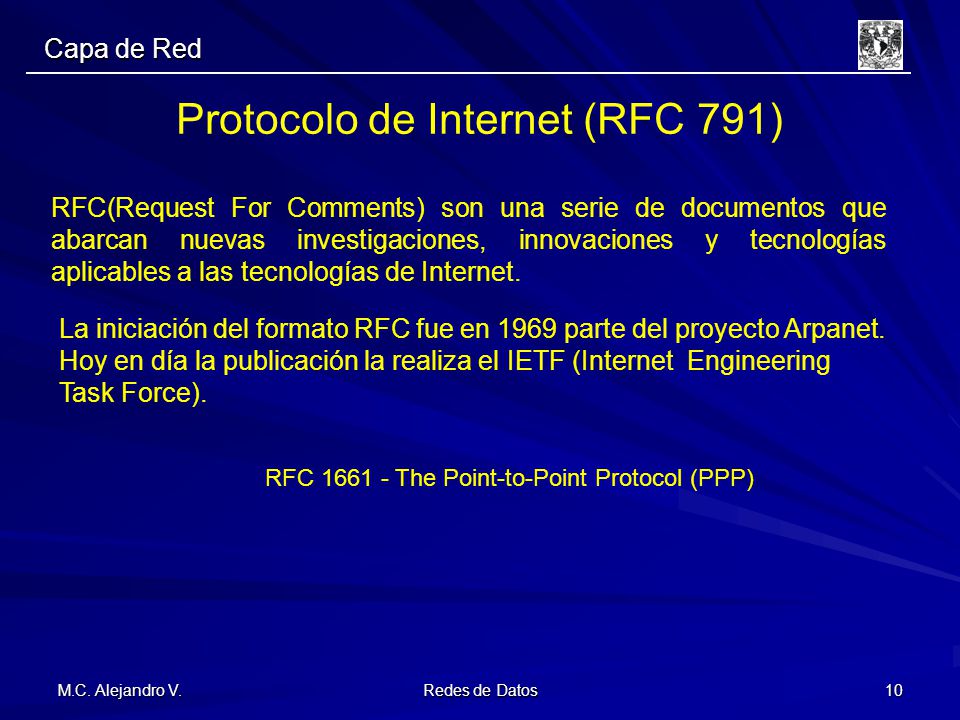

10 Protocolo de Internet (RFC 791)
Introducción Ing. Alejandro V. Capa de Red Protocolo de Internet (RFC 791) RFC(Request For Comments) son una serie de documentos que abarcan nuevas investigaciones, innovaciones y tecnologías aplicables a las tecnologías de Internet. La iniciación del formato RFC fue en 1969 parte del proyecto Arpanet. Hoy en día la publicación la realiza el IETF (Internet Engineering Task Force). RFC The Point-to-Point Protocol (PPP) M.C. Alejandro V. Redes de Datos Administración de Redes

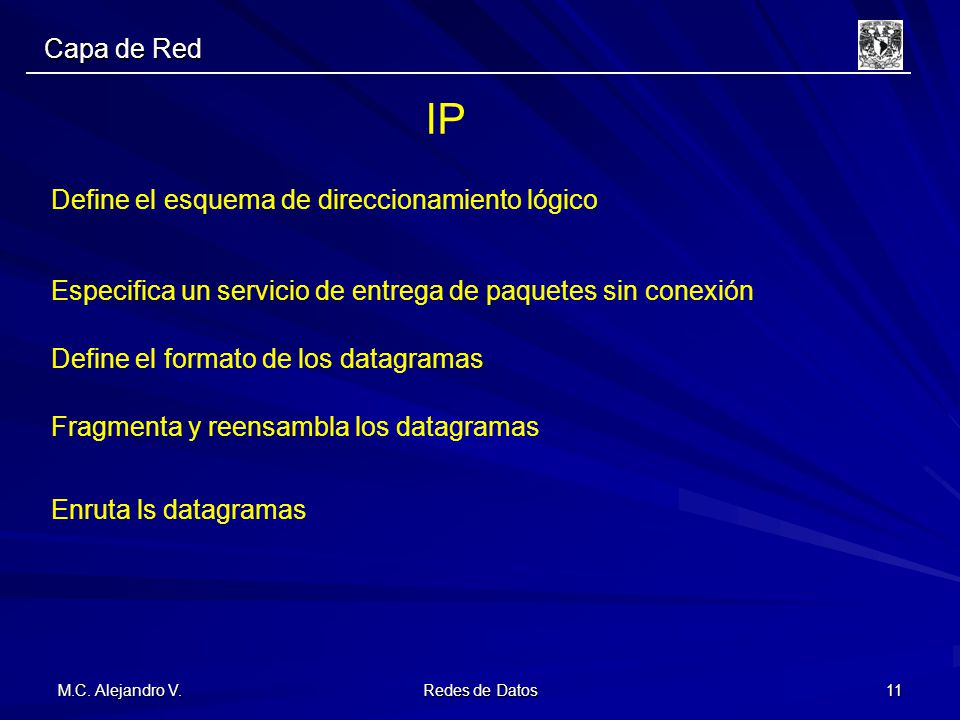

11 IP Capa de Red Define el esquema de direccionamiento lógico
Introducción Ing. Alejandro V. Capa de Red IP Define el esquema de direccionamiento lógico Especifica un servicio de entrega de paquetes sin conexión Define el formato de los datagramas Fragmenta y reensambla los datagramas Enruta ls datagramas M.C. Alejandro V. Redes de Datos Administración de Redes

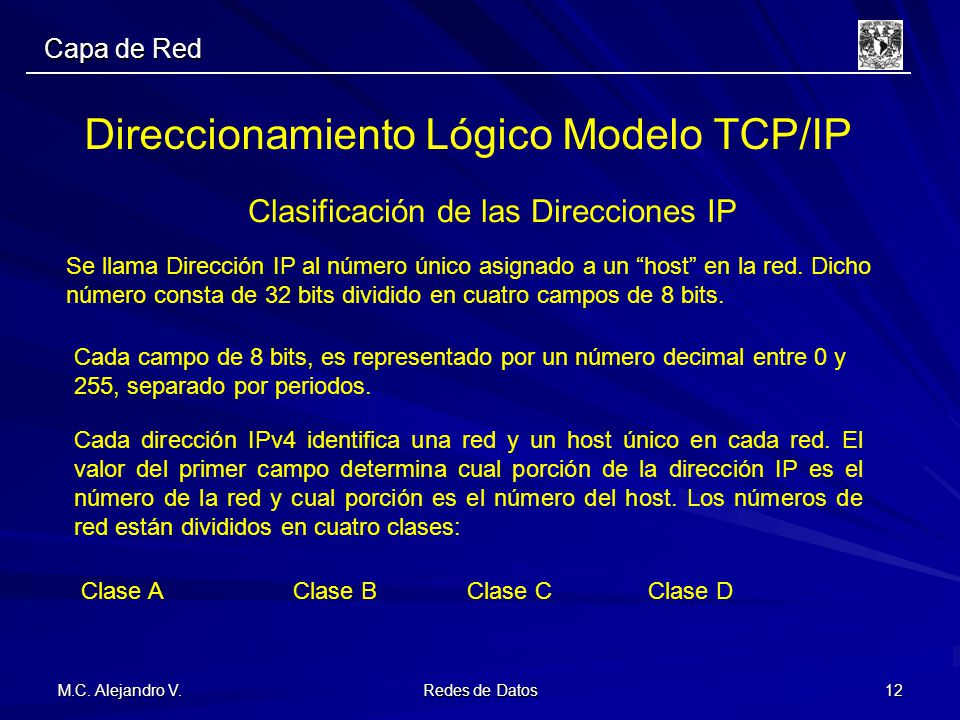

12 Direccionamiento Lógico Modelo TCP/IP
Capa de Red Direccionamiento Lógico Modelo TCP/IP Clasificación de las Direcciones IP Se llama Dirección IP al número único asignado a un “host” en la red. Dicho número consta de 32 bits dividido en cuatro campos de 8 bits. Cada campo de 8 bits, es representado por un número decimal entre 0 y 255, separado por periodos. Cada dirección IPv4 identifica una red y un host único en cada red. El valor del primer campo determina cual porción de la dirección IP es el número de la red y cual porción es el número del host. Los números de red están divididos en cuatro clases: Clase A Clase B Clase C Clase D M.C. Alejandro V. Redes de Datos

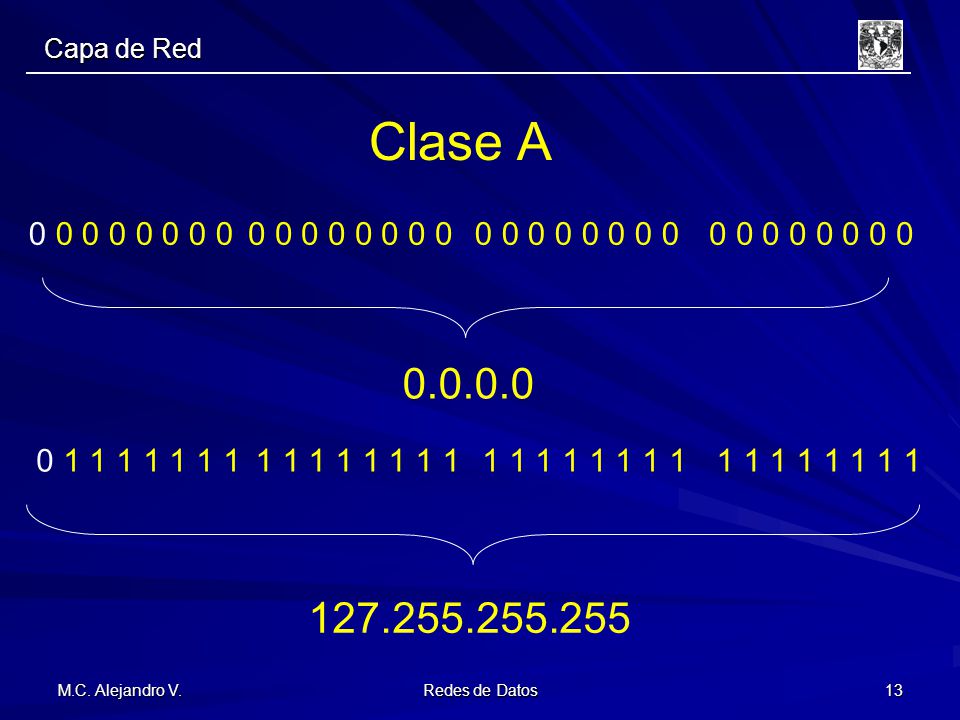

13 Capa de Red Clase A M.C. Alejandro V. Redes de Datos

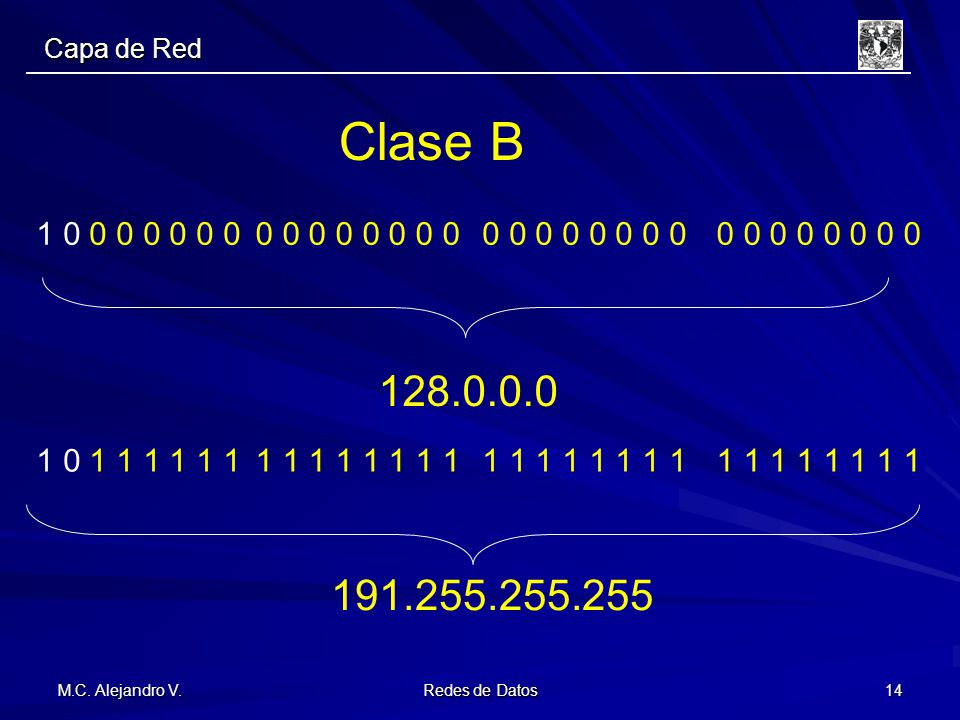

14 Capa de Red Clase B M.C. Alejandro V. Redes de Datos

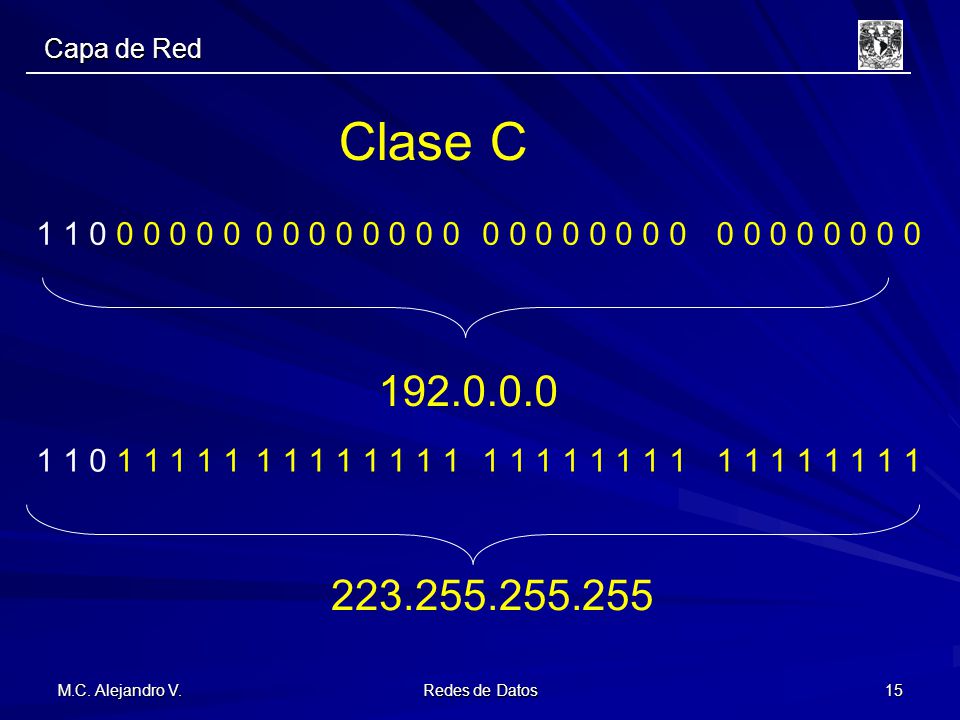

15 Capa de Red Clase C M.C. Alejandro V. Redes de Datos

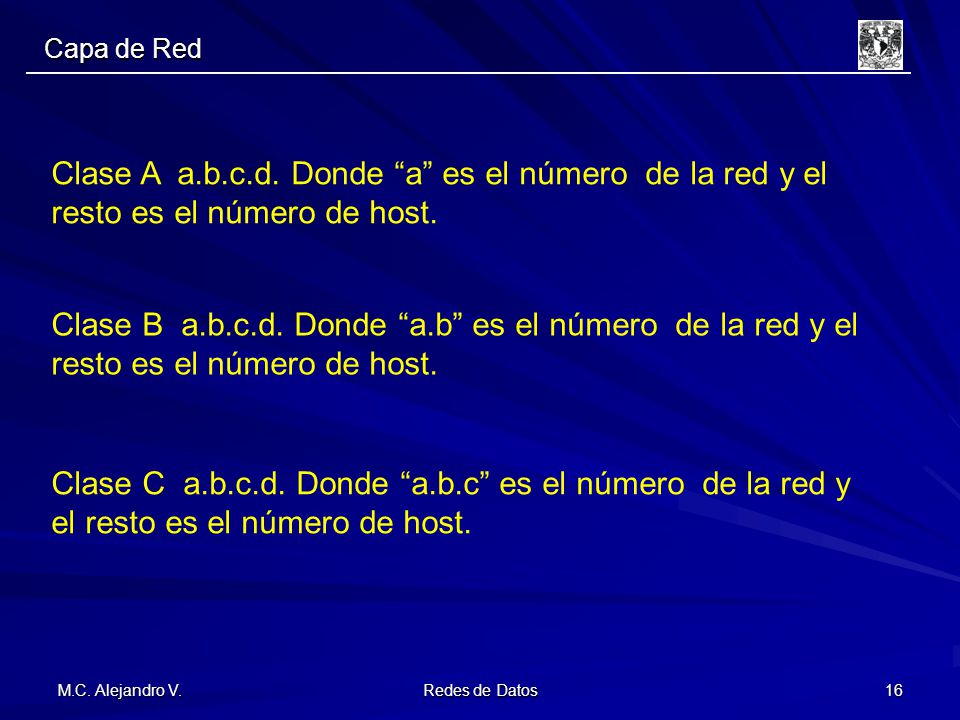

16 Capa de Red Clase A a.b.c.d. Donde “a” es el número de la red y el resto es el número de host. Clase B a.b.c.d. Donde “a.b” es el número de la red y el resto es el número de host. Clase C a.b.c.d. Donde “a.b.c” es el número de la red y el resto es el número de host. M.C. Alejandro V. Redes de Datos

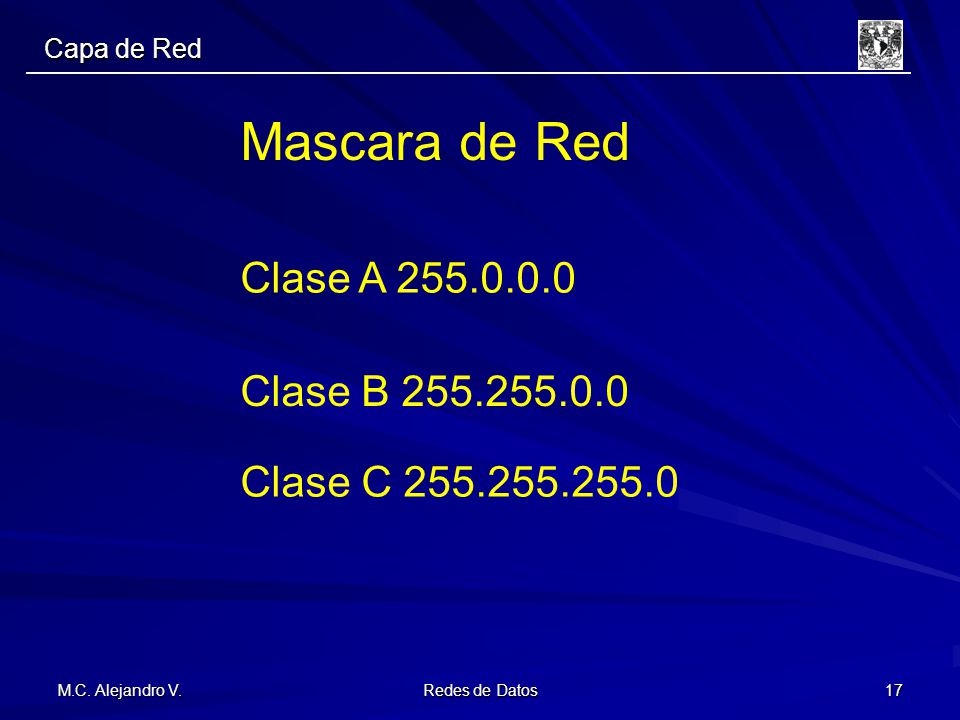

17 Mascara de Red Clase A 255.0.0.0 Clase B 255.255.0.0
Capa de Red Mascara de Red Clase A Clase B Clase C M.C. Alejandro V. Redes de Datos

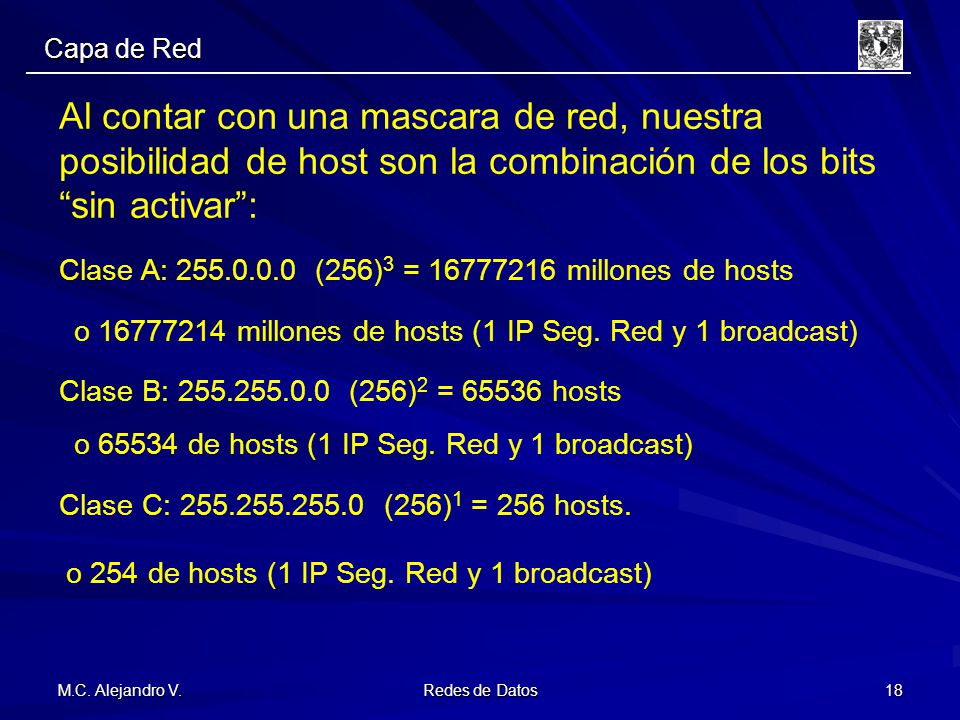

18 Capa de Red Al contar con una mascara de red, nuestra posibilidad de host son la combinación de los bits “sin activar”: Clase A: (256)3 = millones de hosts o millones de hosts (1 IP Seg. Red y 1 broadcast) Clase B: (256)2 = hosts o de hosts (1 IP Seg. Red y 1 broadcast) Clase C: (256)1 = 256 hosts. o 254 de hosts (1 IP Seg. Red y 1 broadcast) M.C. Alejandro V. Redes de Datos

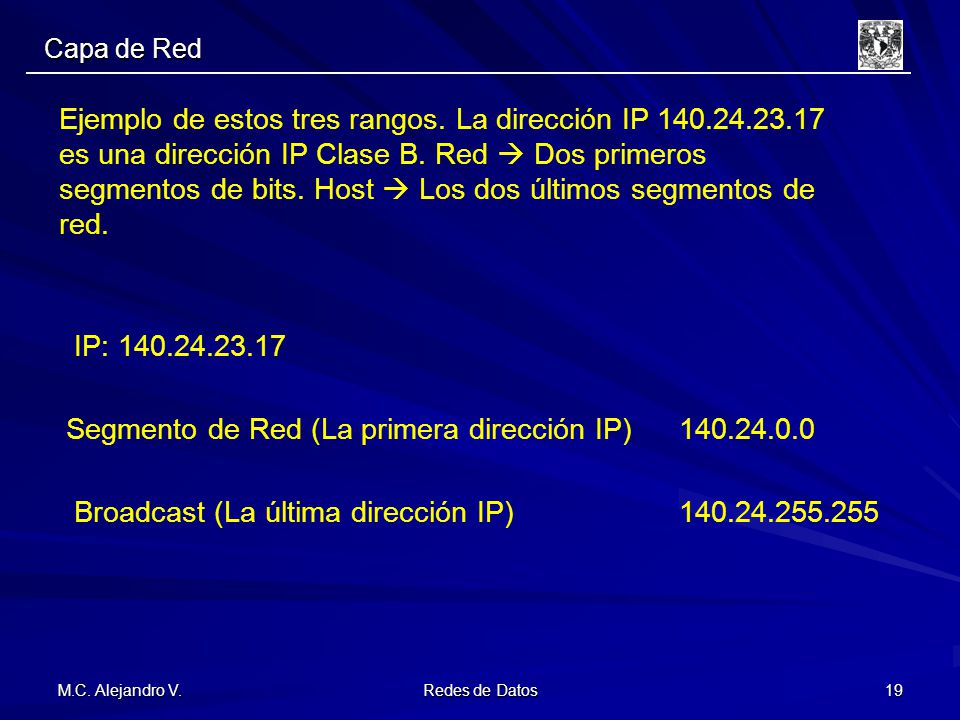

19 Segmento de Red (La primera dirección IP) 140.24.0.0
Capa de Red Ejemplo de estos tres rangos. La dirección IP es una dirección IP Clase B. Red  Dos primeros segmentos de bits. Host  Los dos últimos segmentos de red. IP: Segmento de Red (La primera dirección IP) Broadcast (La última dirección IP) M.C. Alejandro V. Redes de Datos

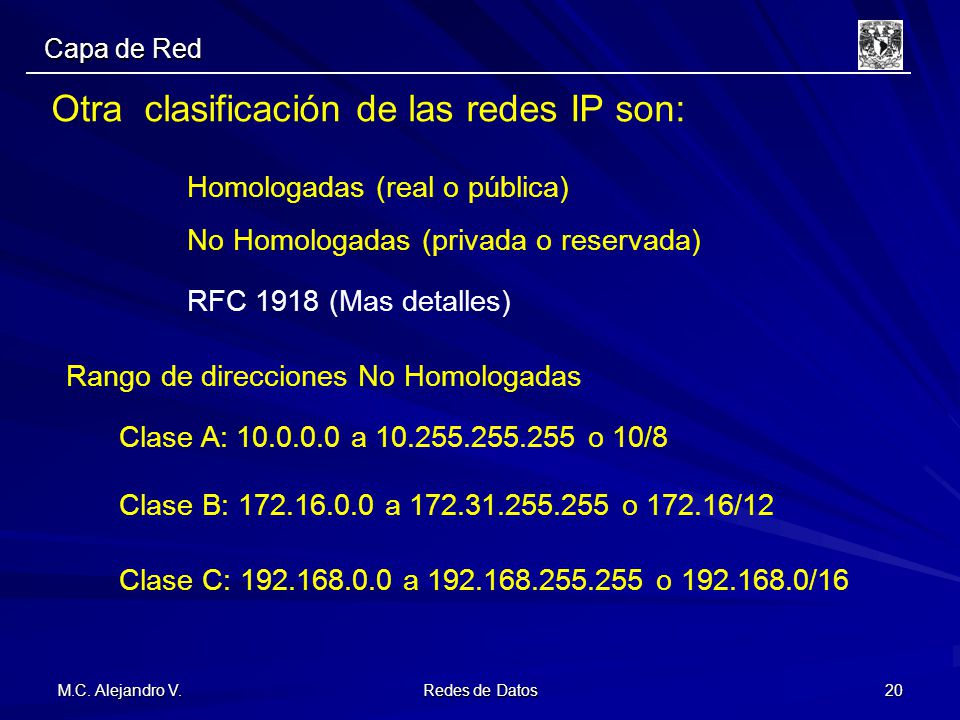

20 Otra clasificación de las redes IP son:
Capa de Red Otra clasificación de las redes IP son: Homologadas (real o pública) No Homologadas (privada o reservada) RFC 1918 (Mas detalles) Rango de direcciones No Homologadas Clase A: a o 10/8 Clase B: a o /12 Clase C: a o /16 M.C. Alejandro V. Redes de Datos

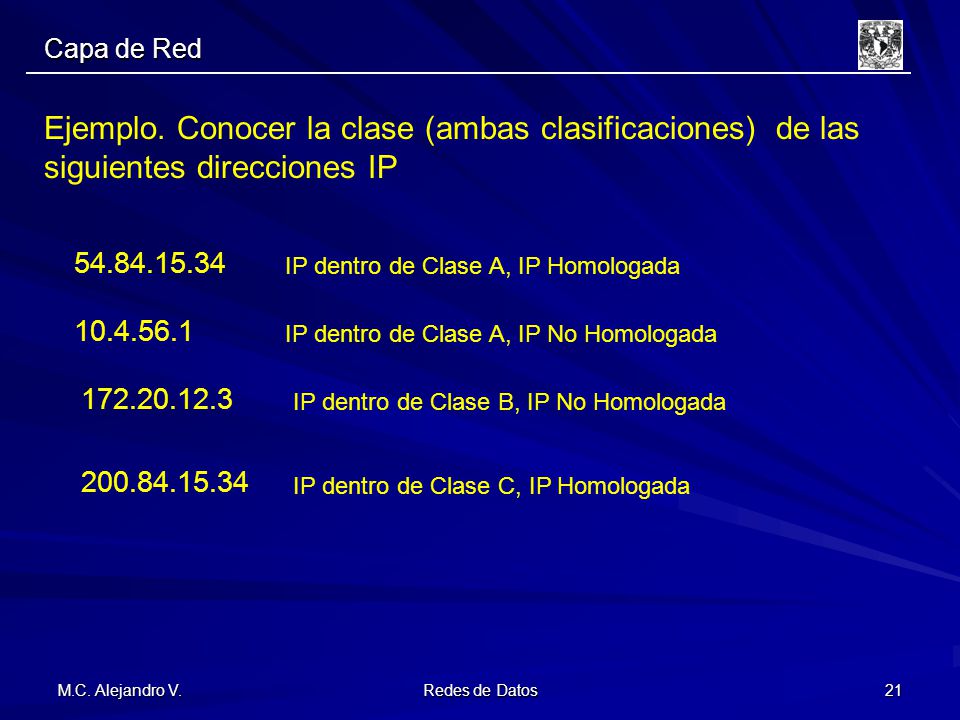

21 Capa de Red Ejemplo. Conocer la clase (ambas clasificaciones) de las siguientes direcciones IP IP dentro de Clase A, IP Homologada IP dentro de Clase A, IP No Homologada IP dentro de Clase B, IP No Homologada IP dentro de Clase C, IP Homologada M.C. Alejandro V. Redes de Datos

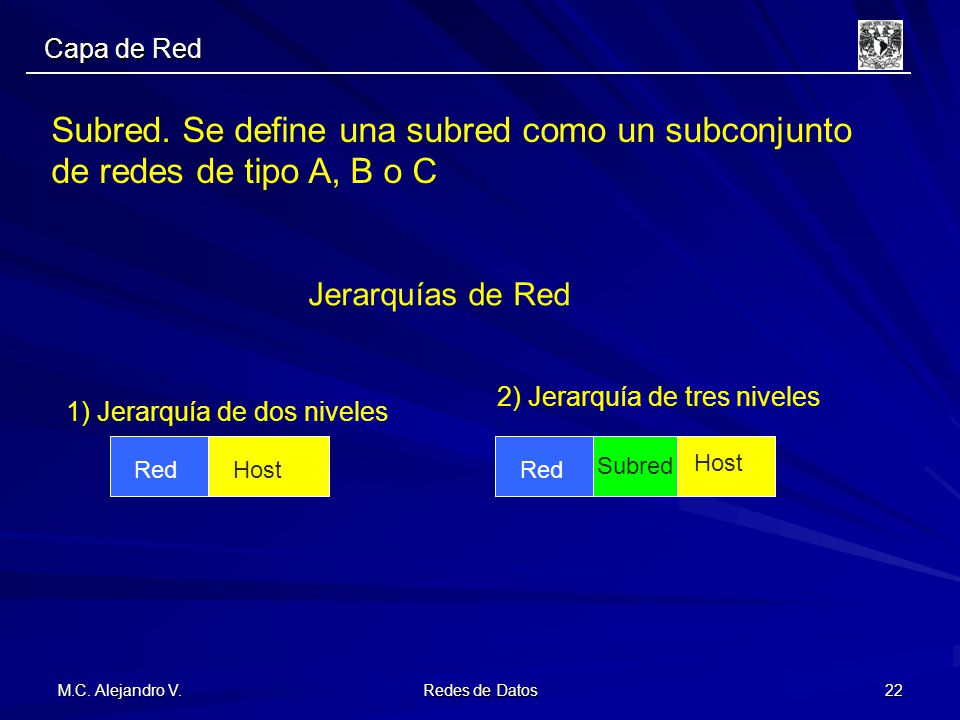

22 Capa de Red Subred. Se define una subred como un subconjunto de redes de tipo A, B o C Jerarquías de Red 2) Jerarquía de tres niveles 1) Jerarquía de dos niveles Subred Host Red Host Red M.C. Alejandro V. Redes de Datos

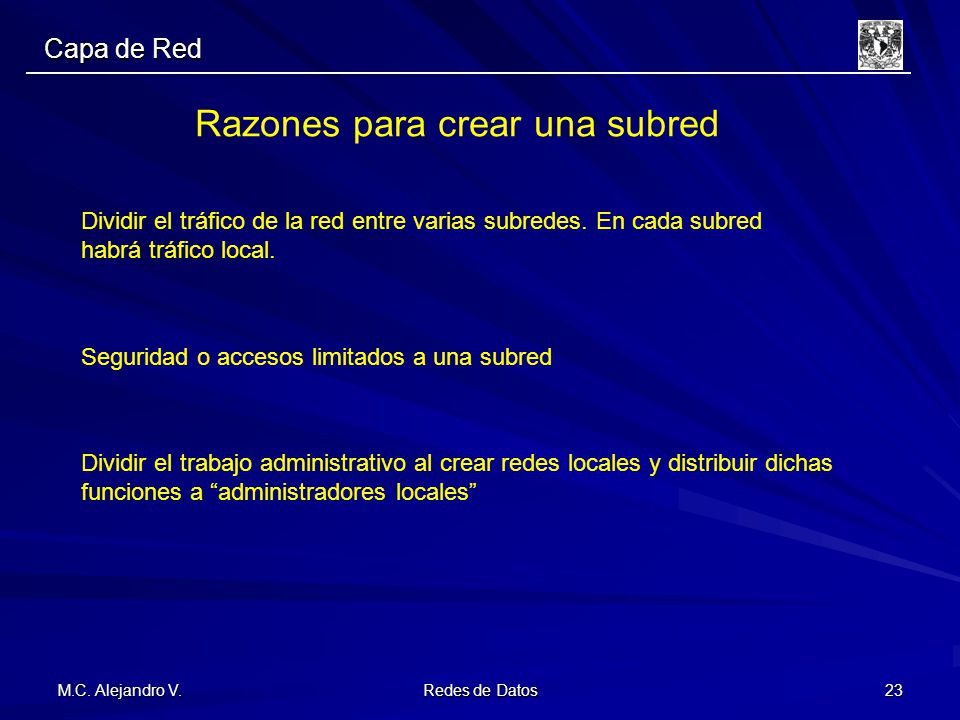

23 Razones para crear una subred
Capa de Red Razones para crear una subred Dividir el tráfico de la red entre varias subredes. En cada subred habrá tráfico local. Seguridad o accesos limitados a una subred Dividir el trabajo administrativo al crear redes locales y distribuir dichas funciones a “administradores locales” M.C. Alejandro V. Redes de Datos

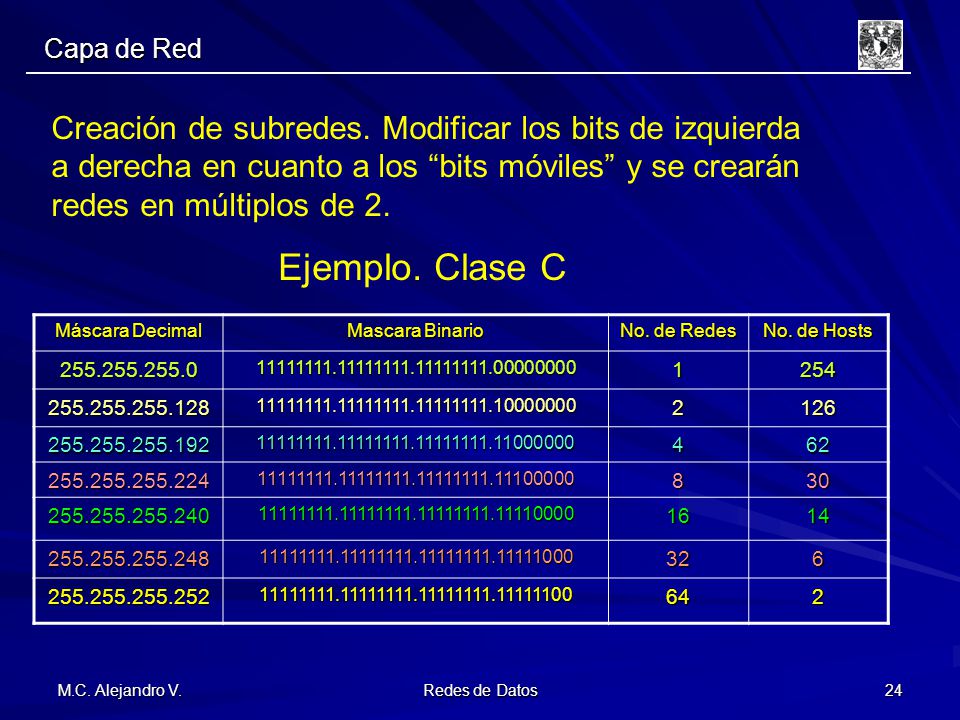

24 Capa de Red Creación de subredes. Modificar los bits de izquierda a derecha en cuanto a los “bits móviles” y se crearán redes en múltiplos de 2. Ejemplo. Clase C Máscara Decimal Mascara Binario No. de Redes No. de Hosts 1 254 2 126 4 62 8 30 16 14 32 6 64 M.C. Alejandro V. Redes de Datos

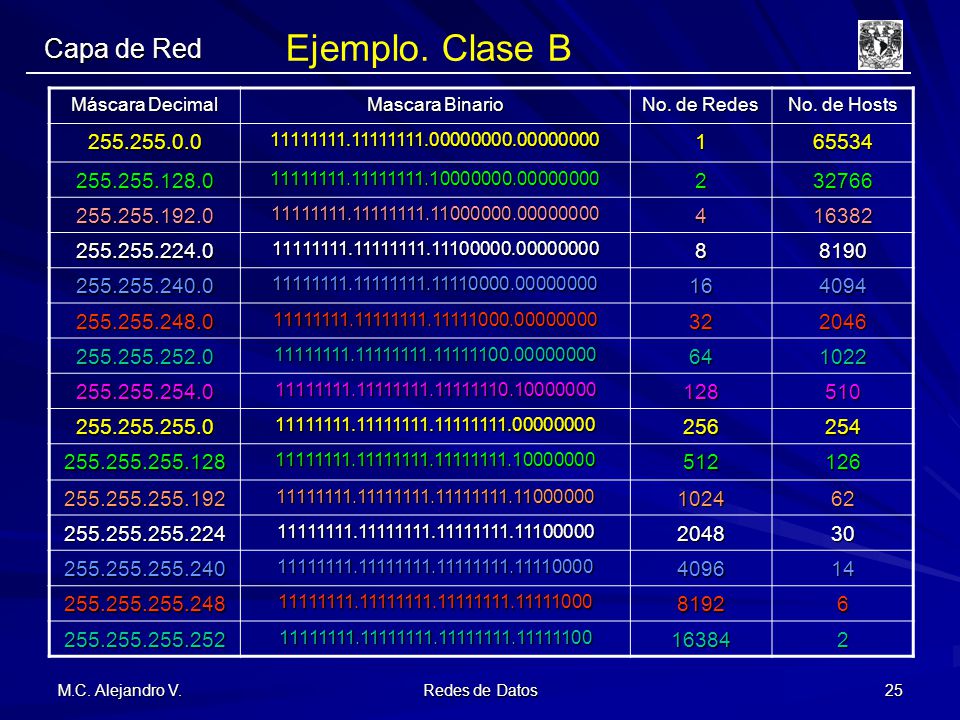

25 Ejemplo. Clase B Capa de Red 255.255.0.0 1 65534 255.255.128.0 2 32766
Máscara Decimal Mascara Binario No. de Redes No. de Hosts 1 65534 2 32766 4 16382 8 8190 16 4094 32 2046 64 1022 128 510 256 254 512 126 1024 62 2048 30 4096 14 8192 6 16384 M.C. Alejandro V. Redes de Datos

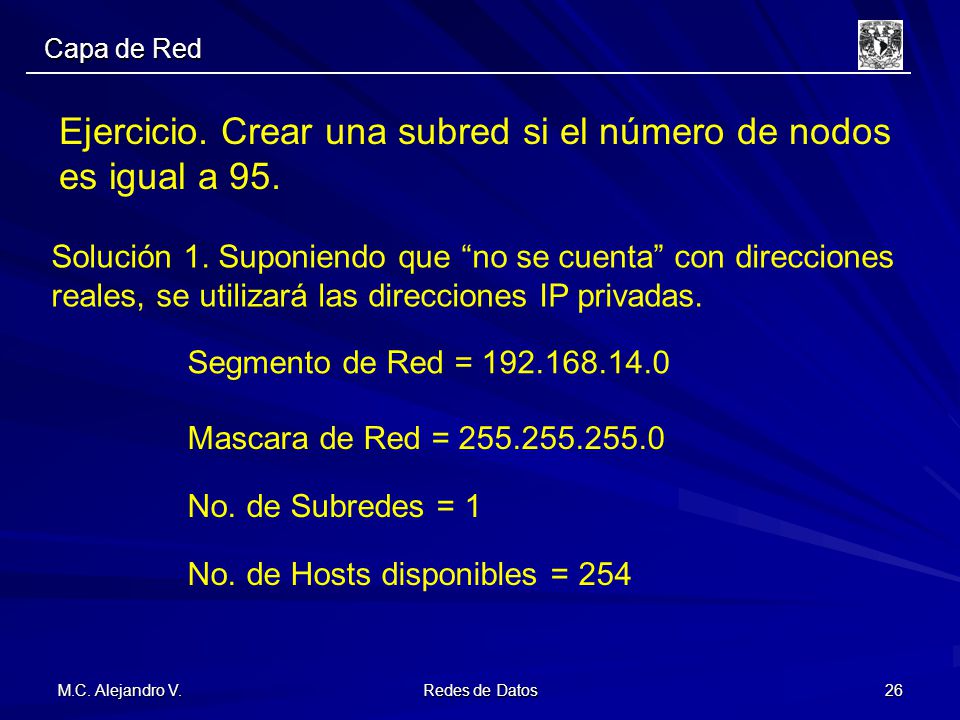

26 Ejercicio. Crear una subred si el número de nodos es igual a 95.
Capa de Red Ejercicio. Crear una subred si el número de nodos es igual a 95. Solución 1. Suponiendo que “no se cuenta” con direcciones reales, se utilizará las direcciones IP privadas. Segmento de Red = Mascara de Red = No. de Subredes = 1 No. de Hosts disponibles = 254 M.C. Alejandro V. Redes de Datos

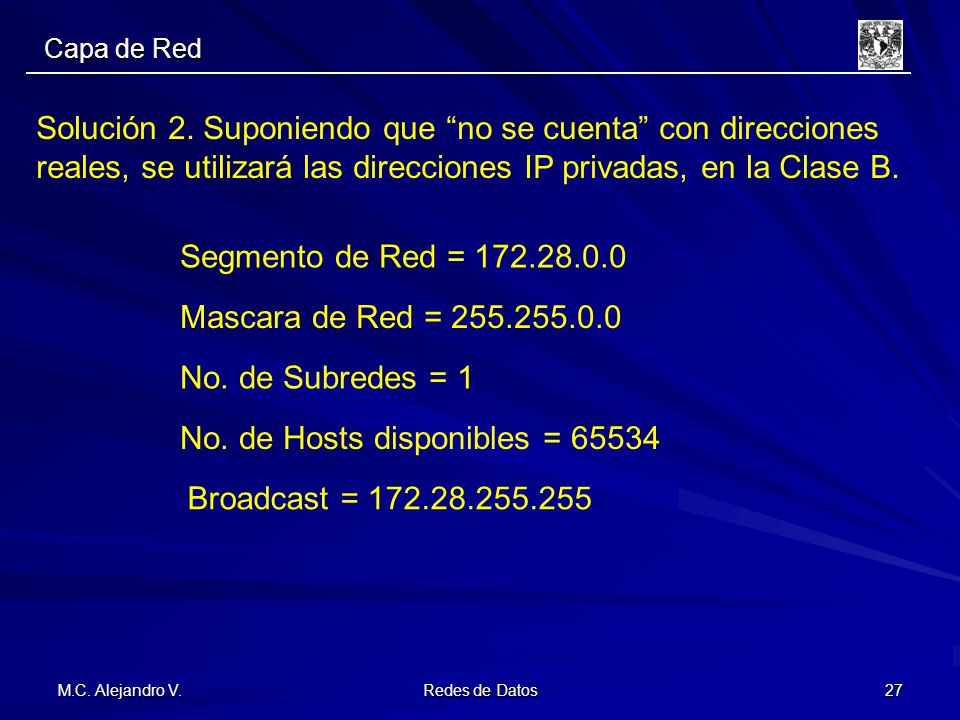

27 No. de Hosts disponibles = 65534
Capa de Red Solución 2. Suponiendo que “no se cuenta” con direcciones reales, se utilizará las direcciones IP privadas, en la Clase B. Segmento de Red = Mascara de Red = No. de Subredes = 1 No. de Hosts disponibles = 65534 Broadcast = M.C. Alejandro V. Redes de Datos

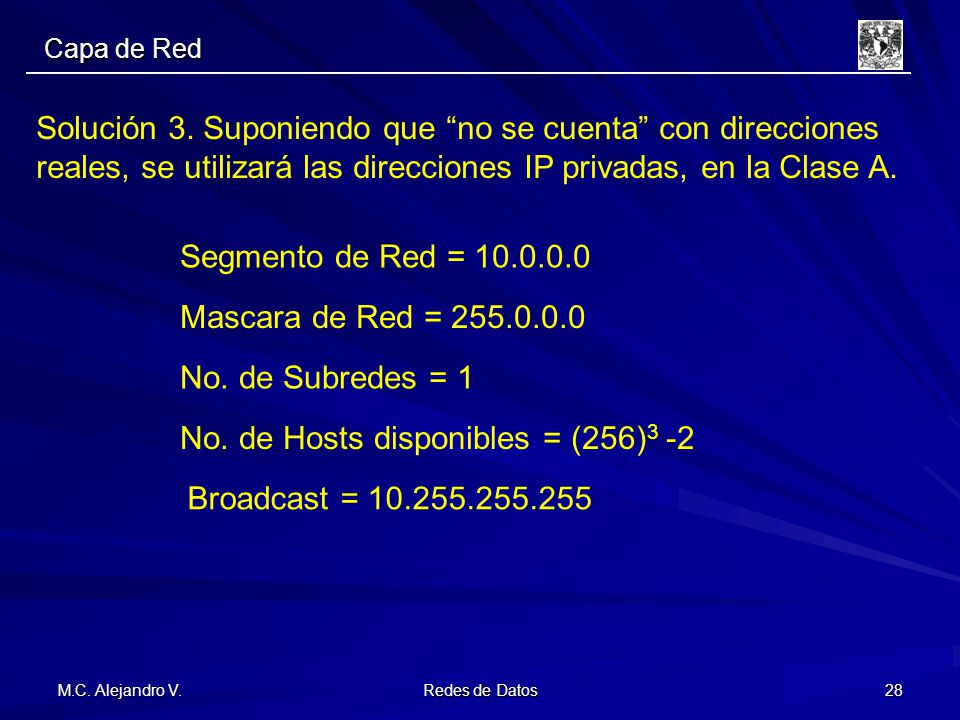

28 No. de Hosts disponibles = (256)3 -2
Capa de Red Solución 3. Suponiendo que “no se cuenta” con direcciones reales, se utilizará las direcciones IP privadas, en la Clase A. Segmento de Red = Mascara de Red = No. de Subredes = 1 No. de Hosts disponibles = (256)3 -2 Broadcast = M.C. Alejandro V. Redes de Datos

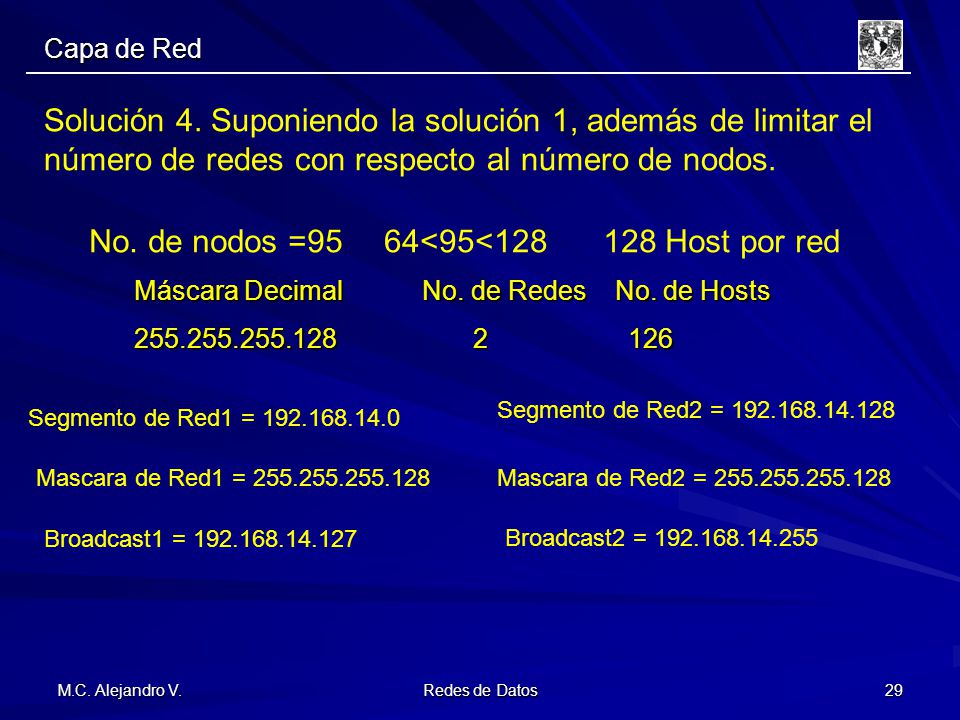

29 Capa de Red Solución 4. Suponiendo la solución 1, además de limitar el número de redes con respecto al número de nodos. No. de nodos =95 64<95<128 128 Host por red Máscara Decimal No. de Redes No. de Hosts Segmento de Red2 = Segmento de Red1 = Mascara de Red1 = Mascara de Red2 = Broadcast1 = Broadcast2 = M.C. Alejandro V. Redes de Datos

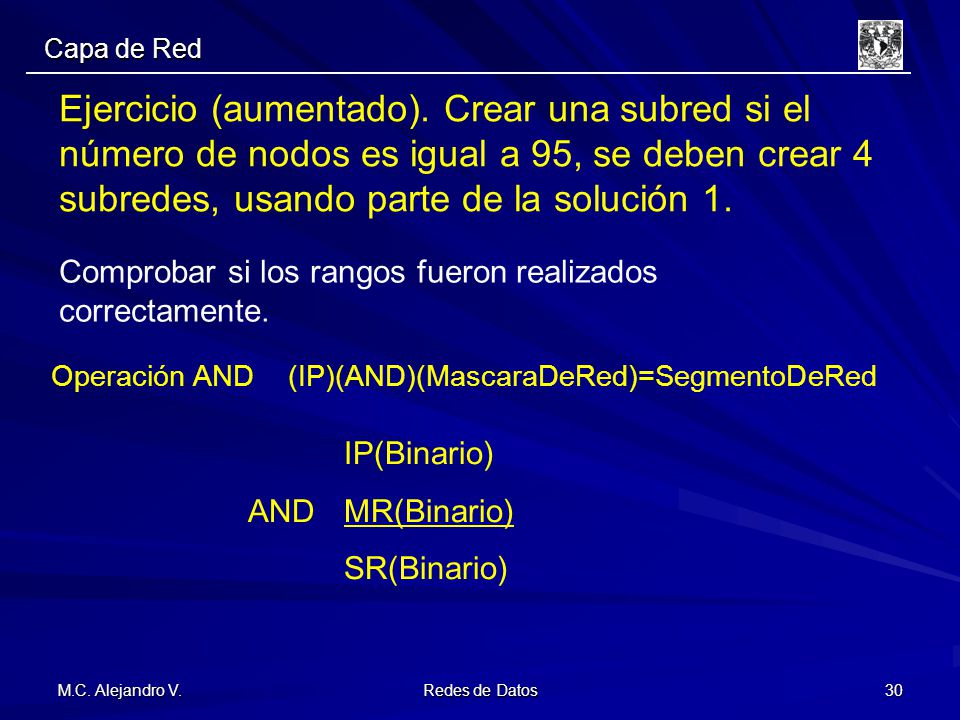

30 Capa de Red Ejercicio (aumentado). Crear una subred si el número de nodos es igual a 95, se deben crear 4 subredes, usando parte de la solución 1. Comprobar si los rangos fueron realizados correctamente. Operación AND (IP)(AND)(MascaraDeRed)=SegmentoDeRed IP(Binario) AND MR(Binario) SR(Binario) M.C. Alejandro V. Redes de Datos

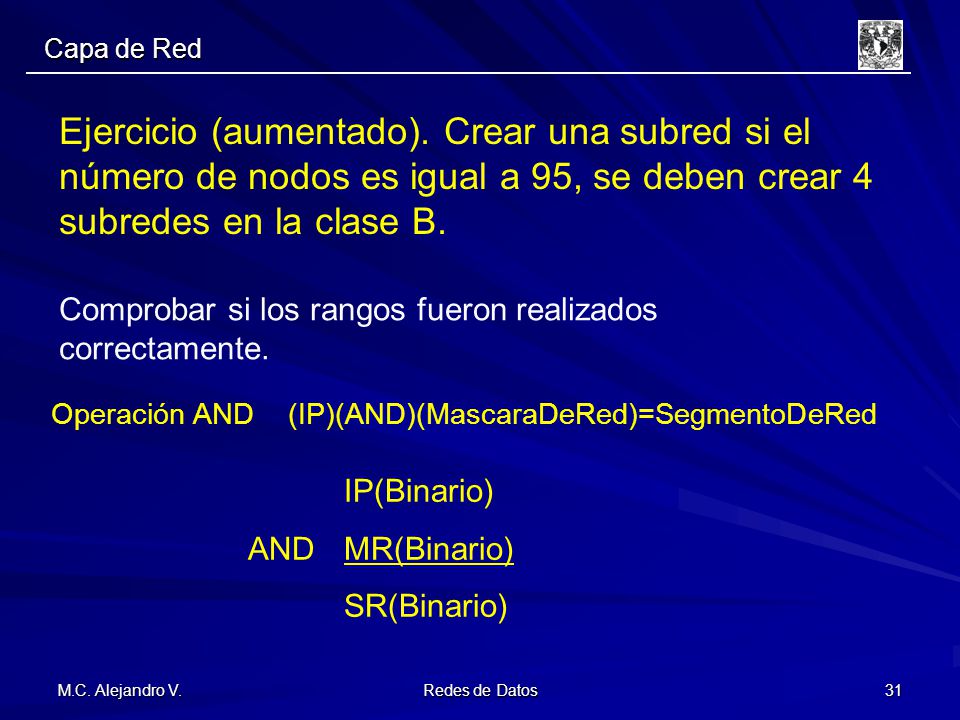

31 Capa de Red Ejercicio (aumentado). Crear una subred si el número de nodos es igual a 95, se deben crear 4 subredes en la clase B. Comprobar si los rangos fueron realizados correctamente. Operación AND (IP)(AND)(MascaraDeRed)=SegmentoDeRed IP(Binario) AND MR(Binario) SR(Binario) M.C. Alejandro V. Redes de Datos

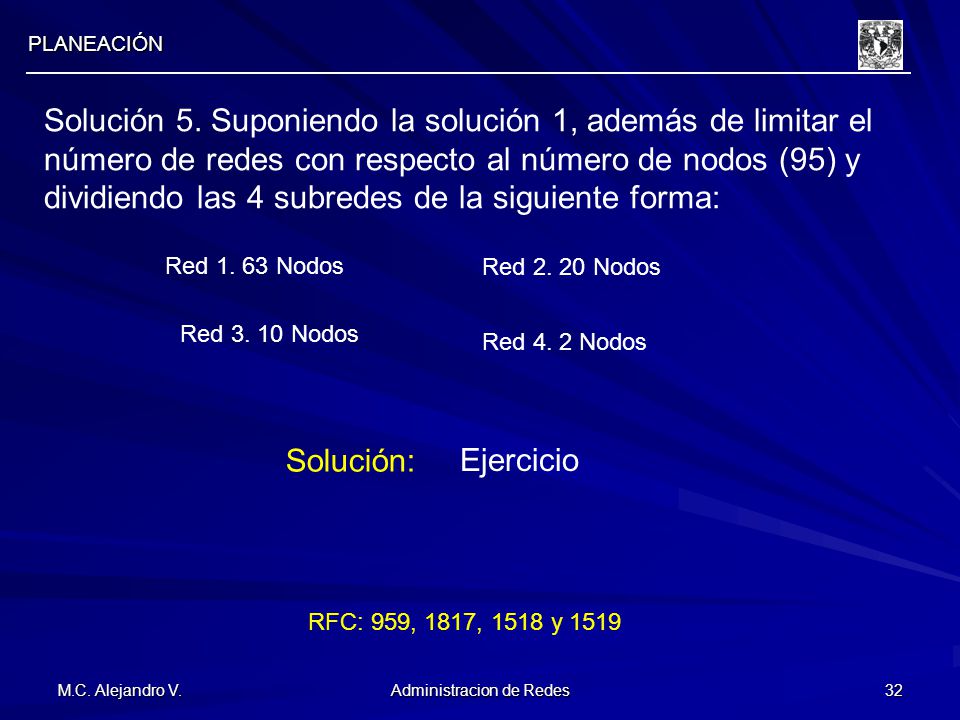

32 Administracion de Redes
PLANEACIÓN Solución 5. Suponiendo la solución 1, además de limitar el número de redes con respecto al número de nodos (95) y dividiendo las 4 subredes de la siguiente forma: Red Nodos Red Nodos Red Nodos Red 4. 2 Nodos Solución: Ejercicio RFC: 959, 1817, 1518 y 1519 M.C. Alejandro V. Administracion de Redes 32

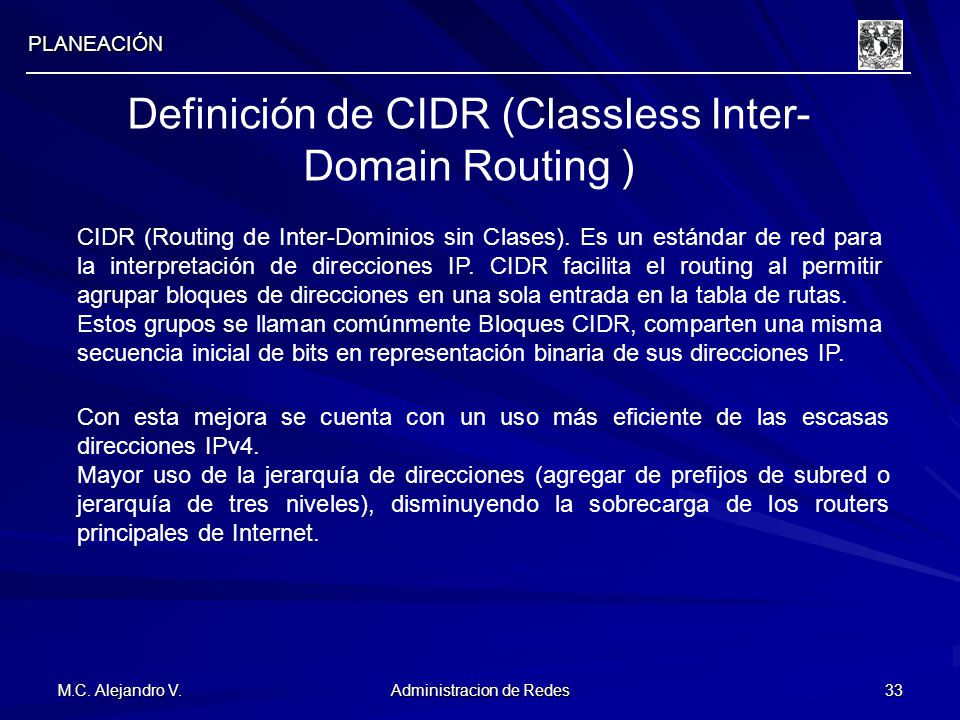

33 Definición de CIDR (Classless Inter-Domain Routing )
PLANEACIÓN Definición de CIDR (Classless Inter-Domain Routing ) CIDR (Routing de Inter-Dominios sin Clases). Es un estándar de red para la interpretación de direcciones IP. CIDR facilita el routing al permitir agrupar bloques de direcciones en una sola entrada en la tabla de rutas. Estos grupos se llaman comúnmente Bloques CIDR, comparten una misma secuencia inicial de bits en representación binaria de sus direcciones IP. Con esta mejora se cuenta con un uso más eficiente de las escasas direcciones IPv4. Mayor uso de la jerarquía de direcciones (agregar de prefijos de subred o jerarquía de tres niveles), disminuyendo la sobrecarga de los routers principales de Internet. M.C. Alejandro V. Administracion de Redes 33

34 Administracion de Redes
PLANEACIÓN Tablas de CIDR CIDR No. de redes por clase Hosts Máscara /32 1/256 C 1 /31 1/128 C 2 /30 1/64 C 4 /29 1/32 C 8 /28 1/16 C 16 /27 1/8 C 32 /26 1/4 C 64 /25 1/2 C 128 /24 1/1 C 256 /23 2 C 512 /22 4 C 1,024 /21 8 C 2,048 /20 16 C 4,094 /19 32 C 8,192 /18 64 C 16,384 M.C. Alejandro V. Administracion de Redes 34

35 Administracion de Redes

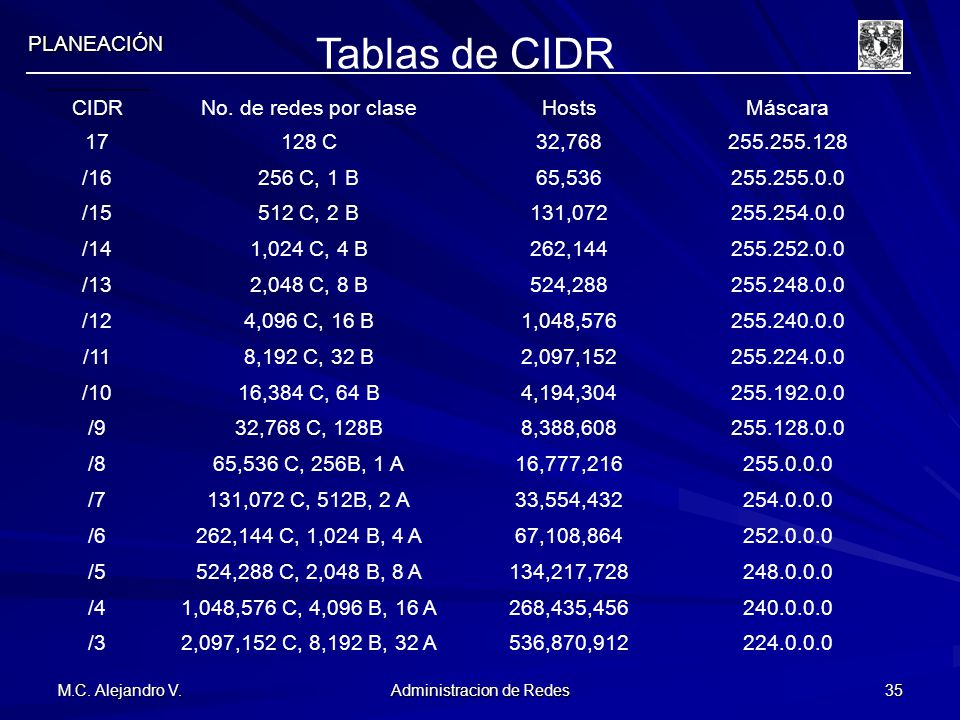

PLANEACIÓN Tablas de CIDR CIDR No. de redes por clase Hosts Máscara 17 128 C 32,768 /16 256 C, 1 B 65,536 /15 512 C, 2 B 131,072 /14 1,024 C, 4 B 262,144 /13 2,048 C, 8 B 524,288 /12 4,096 C, 16 B 1,048,576 /11 8,192 C, 32 B 2,097,152 /10 16,384 C, 64 B 4,194,304 /9 32,768 C, 128B 8,388,608 /8 65,536 C, 256B, 1 A 16,777,216 /7 131,072 C, 512B, 2 A 33,554,432 /6 262,144 C, 1,024 B, 4 A 67,108,864 /5 524,288 C, 2,048 B, 8 A 134,217,728 /4 1,048,576 C, 4,096 B, 16 A 268,435,456 /3 2,097,152 C, 8,192 B, 32 A 536,870,912 M.C. Alejandro V. Administracion de Redes 35

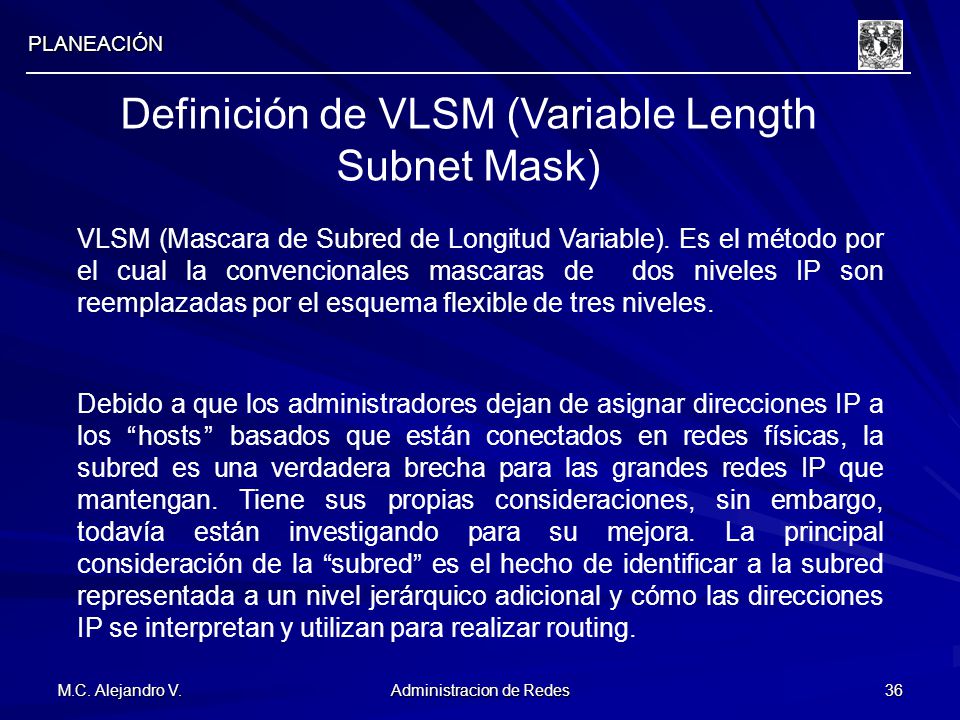

36 Definición de VLSM (Variable Length Subnet Mask)
PLANEACIÓN Definición de VLSM (Variable Length Subnet Mask) VLSM (Mascara de Subred de Longitud Variable). Es el método por el cual la convencionales mascaras de dos niveles IP son reemplazadas por el esquema flexible de tres niveles. Debido a que los administradores dejan de asignar direcciones IP a los “hosts” basados que están conectados en redes físicas, la subred es una verdadera brecha para las grandes redes IP que mantengan. Tiene sus propias consideraciones, sin embargo, todavía están investigando para su mejora. La principal consideración de la “subred” es el hecho de identificar a la subred representada a un nivel jerárquico adicional y cómo las direcciones IP se interpretan y utilizan para realizar routing. M.C. Alejandro V. Administracion de Redes 36

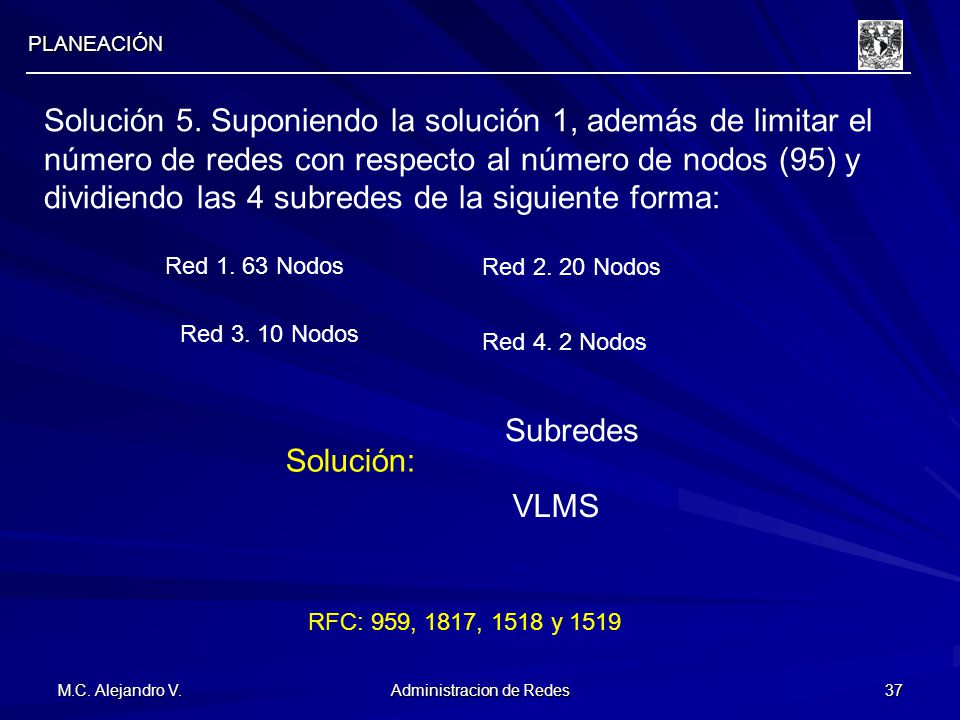

37 Administracion de Redes
PLANEACIÓN Solución 5. Suponiendo la solución 1, además de limitar el número de redes con respecto al número de nodos (95) y dividiendo las 4 subredes de la siguiente forma: Red Nodos Red Nodos Red Nodos Red 4. 2 Nodos Subredes Solución: VLMS RFC: 959, 1817, 1518 y 1519 M.C. Alejandro V. Administracion de Redes 37

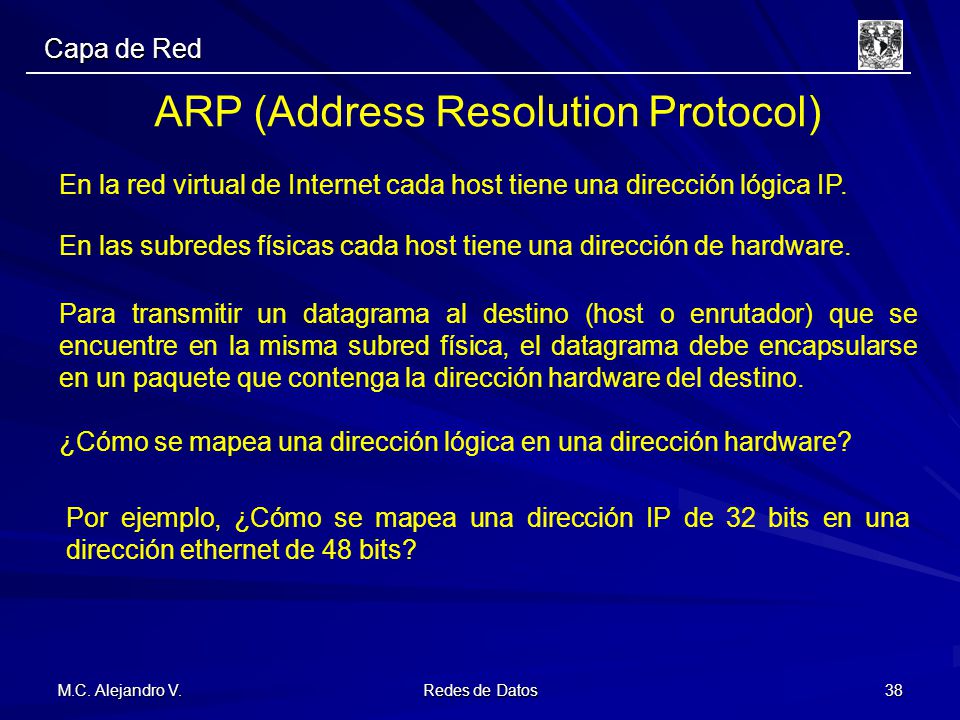

38 ARP (Address Resolution Protocol)
Introducción Ing. Alejandro V. Capa de Red ARP (Address Resolution Protocol) En la red virtual de Internet cada host tiene una dirección lógica IP. En las subredes físicas cada host tiene una dirección de hardware. Para transmitir un datagrama al destino (host o enrutador) que se encuentre en la misma subred física, el datagrama debe encapsularse en un paquete que contenga la dirección hardware del destino. ¿Cómo se mapea una dirección lógica en una dirección hardware? Por ejemplo, ¿Cómo se mapea una dirección IP de 32 bits en una dirección ethernet de 48 bits? M.C. Alejandro V. Redes de Datos Administración de Redes

39 Introducción Ing. Alejandro V. Capa de Red ARP Permite a una fuente encontrar la dirección de hardware de un destino que se encuentre en la misma subred física Recibe como entrada la dirección IP del destino y regresa su dirección hardware. Funciona en subredes que tienen la capacidad de difusión MAC Addr: IP: Mac Addr: ? IP: Ethernet: ??? IP: Ethernet: M.C. Alejandro V. Redes de Datos Administración de Redes

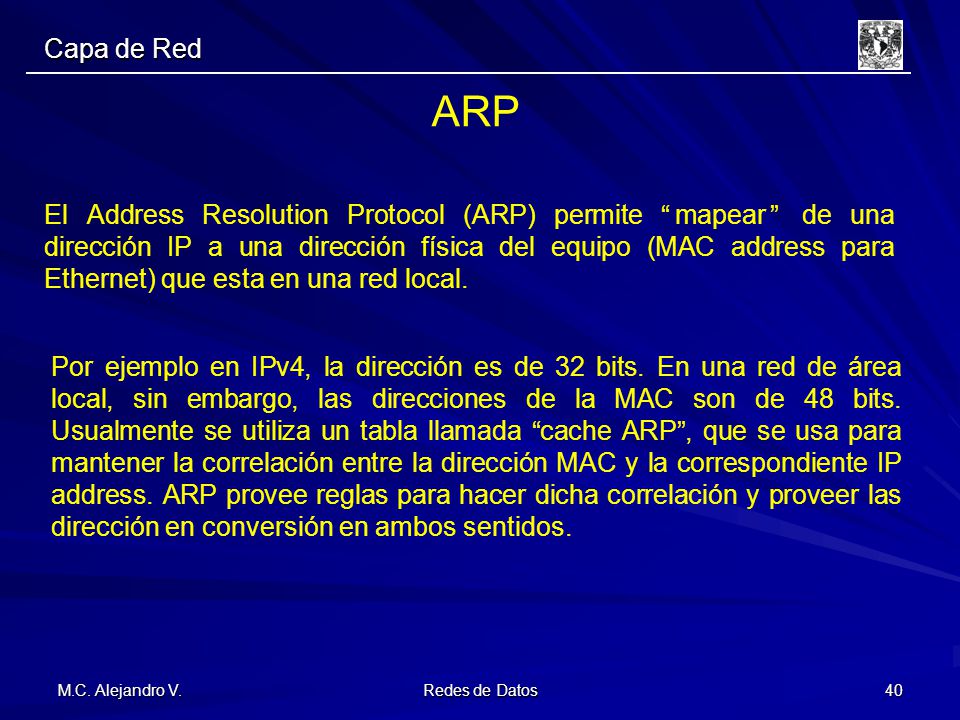

40 Introducción Ing. Alejandro V. Capa de Red ARP El Address Resolution Protocol (ARP) permite “mapear” de una dirección IP a una dirección física del equipo (MAC address para Ethernet) que esta en una red local. Por ejemplo en IPv4, la dirección es de 32 bits. En una red de área local, sin embargo, las direcciones de la MAC son de 48 bits. Usualmente se utiliza un tabla llamada “cache ARP”, que se usa para mantener la correlación entre la dirección MAC y la correspondiente IP address. ARP provee reglas para hacer dicha correlación y proveer las dirección en conversión en ambos sentidos. M.C. Alejandro V. Redes de Datos Administración de Redes

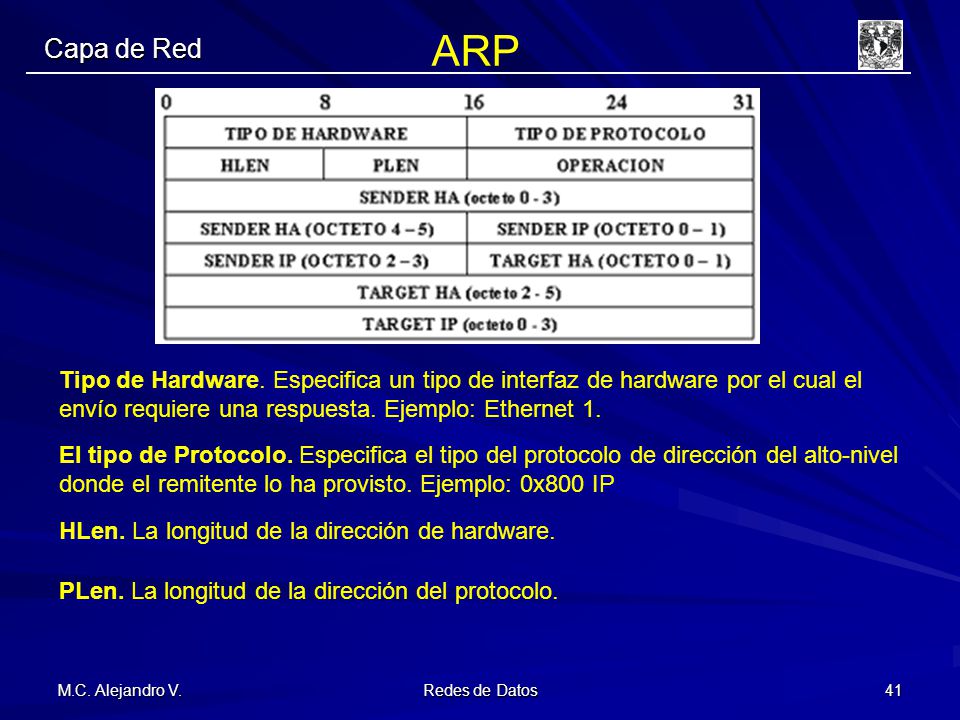

41 Introducción Ing. Alejandro V. ARP Capa de Red Tipo de Hardware. Especifica un tipo de interfaz de hardware por el cual el envío requiere una respuesta. Ejemplo: Ethernet 1. El tipo de Protocolo. Especifica el tipo del protocolo de dirección del alto-nivel donde el remitente lo ha provisto. Ejemplo: 0x800 IP HLen. La longitud de la dirección de hardware. PLen. La longitud de la dirección del protocolo. M.C. Alejandro V. Redes de Datos Administración de Redes

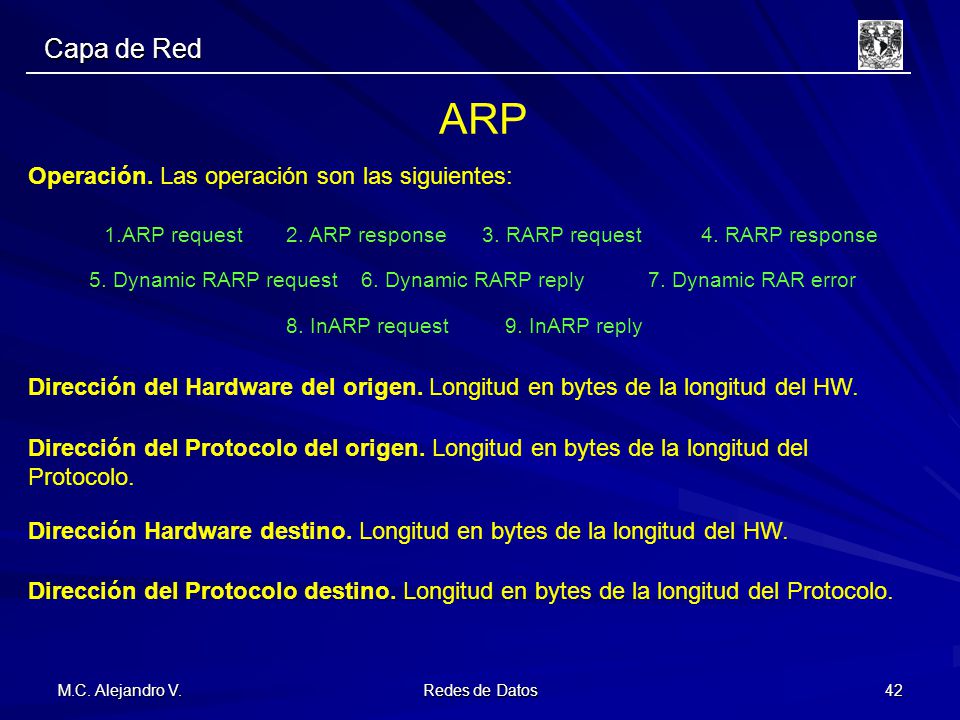

42 ARP Capa de Red Operación. Las operación son las siguientes:
Introducción Ing. Alejandro V. Capa de Red ARP Operación. Las operación son las siguientes: 1.ARP request 2. ARP response 3. RARP request 4. RARP response 5. Dynamic RARP request 6. Dynamic RARP reply 7. Dynamic RAR error 8. InARP request 9. InARP reply Dirección del Hardware del origen. Longitud en bytes de la longitud del HW. Dirección del Protocolo del origen. Longitud en bytes de la longitud del Protocolo. Dirección Hardware destino. Longitud en bytes de la longitud del HW. Dirección del Protocolo destino. Longitud en bytes de la longitud del Protocolo. M.C. Alejandro V. Redes de Datos Administración de Redes

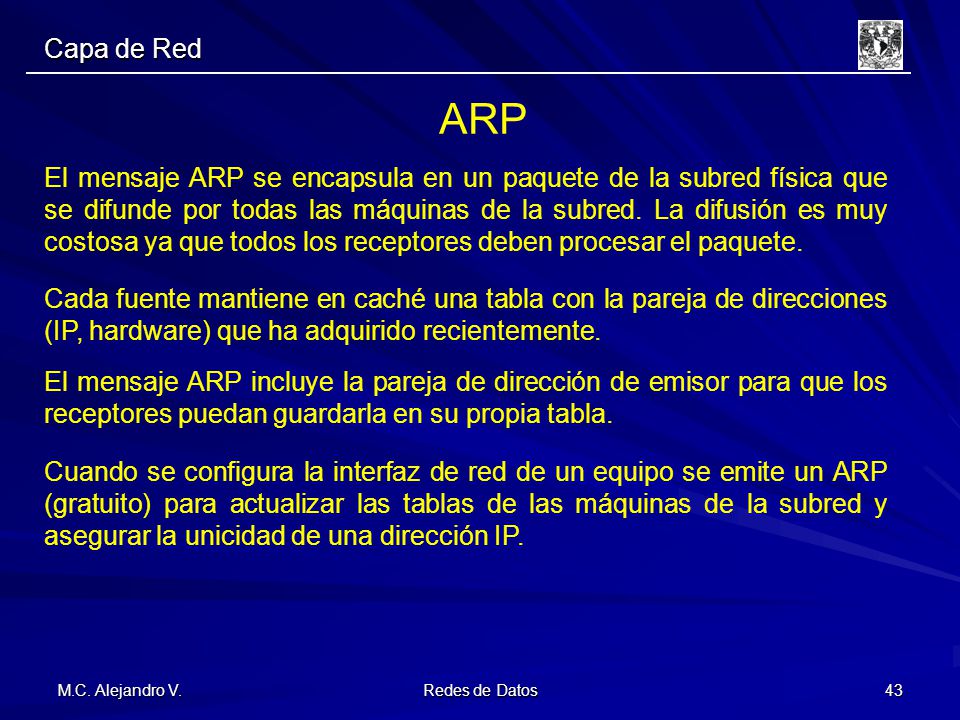

43 Introducción Ing. Alejandro V. Capa de Red ARP El mensaje ARP se encapsula en un paquete de la subred física que se difunde por todas las máquinas de la subred. La difusión es muy costosa ya que todos los receptores deben procesar el paquete. Cada fuente mantiene en caché una tabla con la pareja de direcciones (IP, hardware) que ha adquirido recientemente. El mensaje ARP incluye la pareja de dirección de emisor para que los receptores puedan guardarla en su propia tabla. Cuando se configura la interfaz de red de un equipo se emite un ARP (gratuito) para actualizar las tablas de las máquinas de la subred y asegurar la unicidad de una dirección IP. M.C. Alejandro V. Redes de Datos Administración de Redes

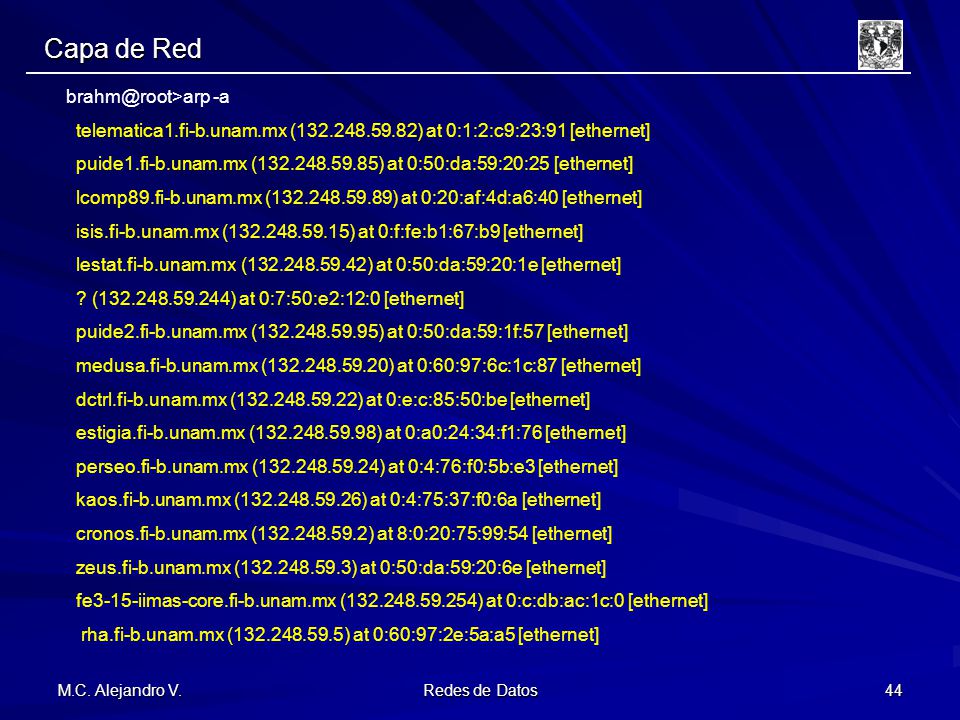

44 Capa de Red brahm@root>arp -a
Introducción Ing. Alejandro V. Capa de Red -a telematica1.fi-b.unam.mx ( ) at 0:1:2:c9:23:91 [ethernet] puide1.fi-b.unam.mx ( ) at 0:50:da:59:20:25 [ethernet] lcomp89.fi-b.unam.mx ( ) at 0:20:af:4d:a6:40 [ethernet] isis.fi-b.unam.mx ( ) at 0:f:fe:b1:67:b9 [ethernet] lestat.fi-b.unam.mx ( ) at 0:50:da:59:20:1e [ethernet] ? ( ) at 0:7:50:e2:12:0 [ethernet] puide2.fi-b.unam.mx ( ) at 0:50:da:59:1f:57 [ethernet] medusa.fi-b.unam.mx ( ) at 0:60:97:6c:1c:87 [ethernet] dctrl.fi-b.unam.mx ( ) at 0:e:c:85:50:be [ethernet] estigia.fi-b.unam.mx ( ) at 0:a0:24:34:f1:76 [ethernet] perseo.fi-b.unam.mx ( ) at 0:4:76:f0:5b:e3 [ethernet] kaos.fi-b.unam.mx ( ) at 0:4:75:37:f0:6a [ethernet] cronos.fi-b.unam.mx ( ) at 8:0:20:75:99:54 [ethernet] zeus.fi-b.unam.mx ( ) at 0:50:da:59:20:6e [ethernet] fe3-15-iimas-core.fi-b.unam.mx ( ) at 0:c:db:ac:1c:0 [ethernet] rha.fi-b.unam.mx ( ) at 0:60:97:2e:5a:a5 [ethernet] M.C. Alejandro V. Redes de Datos Administración de Redes

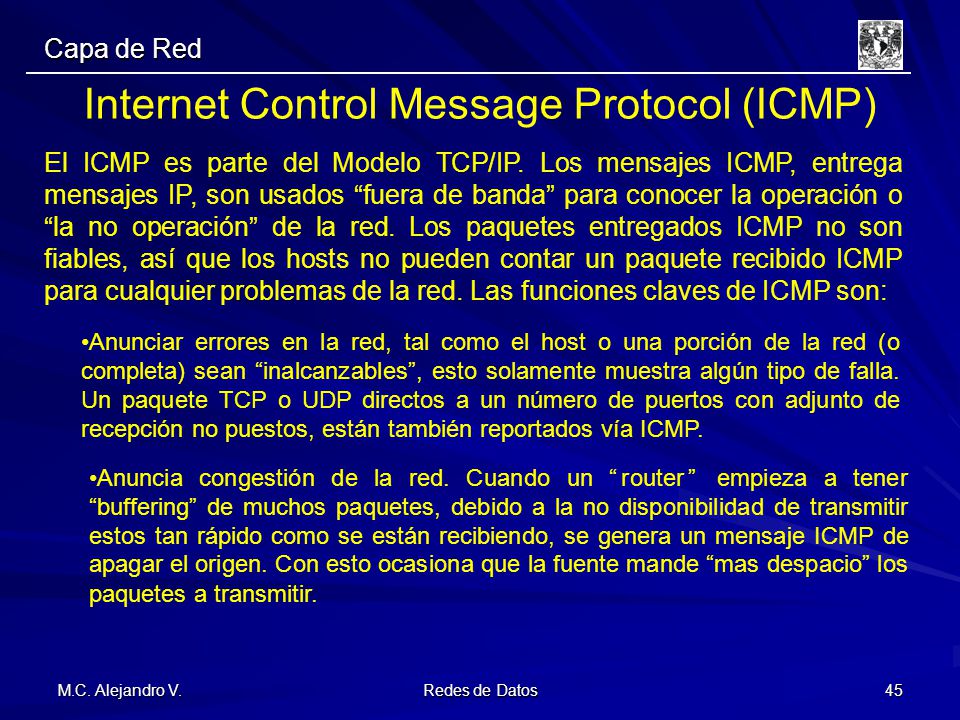

45 Internet Control Message Protocol (ICMP)
Introducción Ing. Alejandro V. Capa de Red Internet Control Message Protocol (ICMP) El ICMP es parte del Modelo TCP/IP. Los mensajes ICMP, entrega mensajes IP, son usados “fuera de banda” para conocer la operación o “la no operación” de la red. Los paquetes entregados ICMP no son fiables, así que los hosts no pueden contar un paquete recibido ICMP para cualquier problemas de la red. Las funciones claves de ICMP son: Anunciar errores en la red, tal como el host o una porción de la red (o completa) sean “inalcanzables”, esto solamente muestra algún tipo de falla. Un paquete TCP o UDP directos a un número de puertos con adjunto de recepción no puestos, están también reportados vía ICMP. Anuncia congestión de la red. Cuando un “router” empieza a tener “buffering” de muchos paquetes, debido a la no disponibilidad de transmitir estos tan rápido como se están recibiendo, se genera un mensaje ICMP de apagar el origen. Con esto ocasiona que la fuente mande “mas despacio” los paquetes a transmitir. M.C. Alejandro V. Redes de Datos Administración de Redes

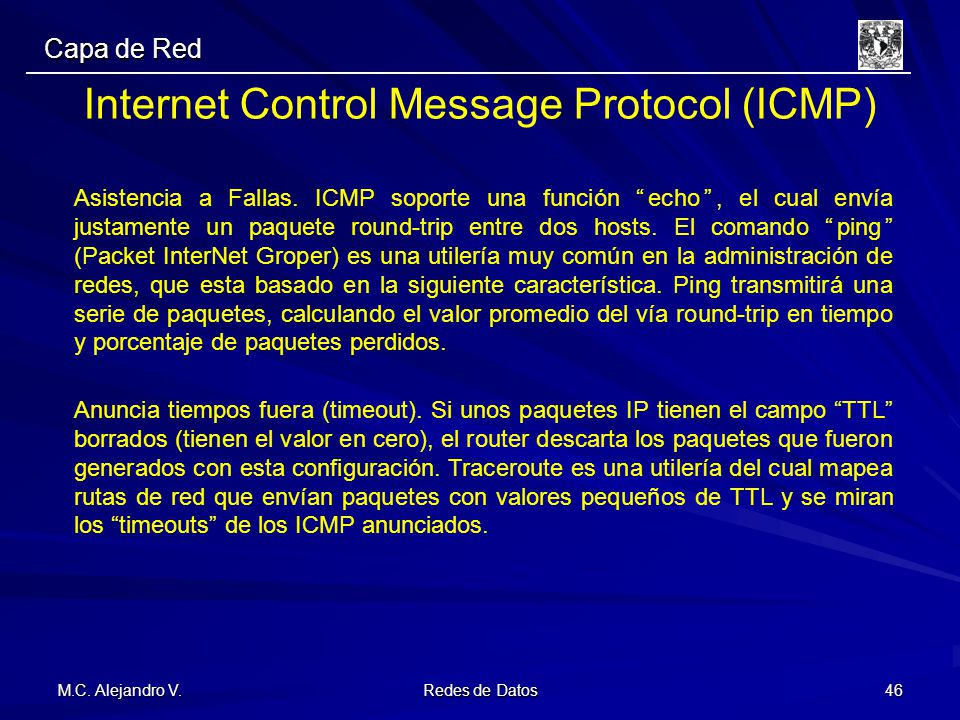

46 Internet Control Message Protocol (ICMP)
Introducción Ing. Alejandro V. Capa de Red Internet Control Message Protocol (ICMP) Asistencia a Fallas. ICMP soporte una función “echo”, el cual envía justamente un paquete round-trip entre dos hosts. El comando “ping” (Packet InterNet Groper) es una utilería muy común en la administración de redes, que esta basado en la siguiente característica. Ping transmitirá una serie de paquetes, calculando el valor promedio del vía round-trip en tiempo y porcentaje de paquetes perdidos. Anuncia tiempos fuera (timeout). Si unos paquetes IP tienen el campo “TTL” borrados (tienen el valor en cero), el router descarta los paquetes que fueron generados con esta configuración. Traceroute es una utilería del cual mapea rutas de red que envían paquetes con valores pequeños de TTL y se miran los “timeouts” de los ICMP anunciados. M.C. Alejandro V. Redes de Datos Administración de Redes

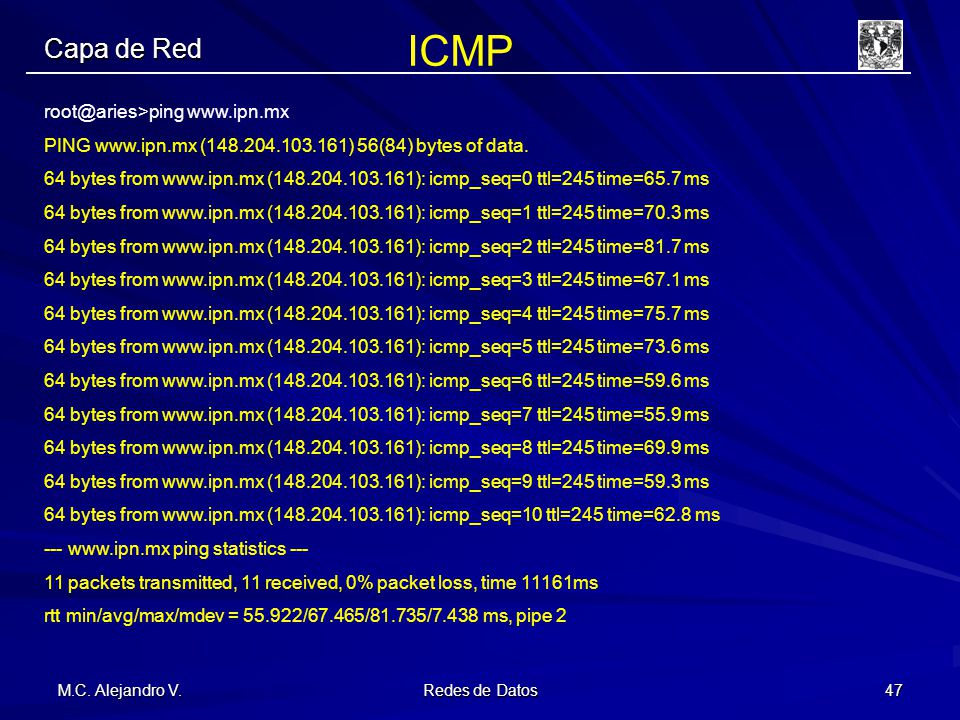

47 ICMP Capa de Red root@aries>ping www.ipn.mx
Introducción Ing. Alejandro V. ICMP Capa de Red PING ( ) 56(84) bytes of data. 64 bytes from ( ): icmp_seq=0 ttl=245 time=65.7 ms 64 bytes from ( ): icmp_seq=1 ttl=245 time=70.3 ms 64 bytes from ( ): icmp_seq=2 ttl=245 time=81.7 ms 64 bytes from ( ): icmp_seq=3 ttl=245 time=67.1 ms 64 bytes from ( ): icmp_seq=4 ttl=245 time=75.7 ms 64 bytes from ( ): icmp_seq=5 ttl=245 time=73.6 ms 64 bytes from ( ): icmp_seq=6 ttl=245 time=59.6 ms 64 bytes from ( ): icmp_seq=7 ttl=245 time=55.9 ms 64 bytes from ( ): icmp_seq=8 ttl=245 time=69.9 ms 64 bytes from ( ): icmp_seq=9 ttl=245 time=59.3 ms 64 bytes from ( ): icmp_seq=10 ttl=245 time=62.8 ms --- ping statistics --- 11 packets transmitted, 11 received, 0% packet loss, time 11161ms rtt min/avg/max/mdev = /67.465/81.735/7.438 ms, pipe 2 M.C. Alejandro V. Redes de Datos Administración de Redes

48 ICMP Capa de Red root@aries>ping www.ipn.mx -s 128
Introducción Ing. Alejandro V. ICMP Capa de Red -s 128 PING ( ) 128(156) bytes of data. 136 bytes from ( ): icmp_seq=0 ttl=245 time=30.4 ms 136 bytes from ( ): icmp_seq=1 ttl=245 time=38.6 ms 136 bytes from ( ): icmp_seq=2 ttl=245 time=32.2 ms 136 bytes from ( ): icmp_seq=3 ttl=245 time=36.0 ms 136 bytes from ( ): icmp_seq=4 ttl=245 time=32.3 ms 136 bytes from ( ): icmp_seq=5 ttl=245 time=21.4 ms 136 bytes from ( ): icmp_seq=6 ttl=245 time=37.7 ms 136 bytes from ( ): icmp_seq=7 ttl=245 time=13.1 ms 136 bytes from ( ): icmp_seq=8 ttl=245 time=26.6 ms 136 bytes from ( ): icmp_seq=9 ttl=245 time=41.1 ms 136 bytes from ( ): icmp_seq=10 ttl=245 time=53.6 ms --- ping statistics --- 11 packets transmitted, 11 received, 0% packet loss, time 10009ms rtt min/avg/max/mdev = /33.042/53.636/ ms, pipe 2 M.C. Alejandro V. Redes de Datos Administración de Redes

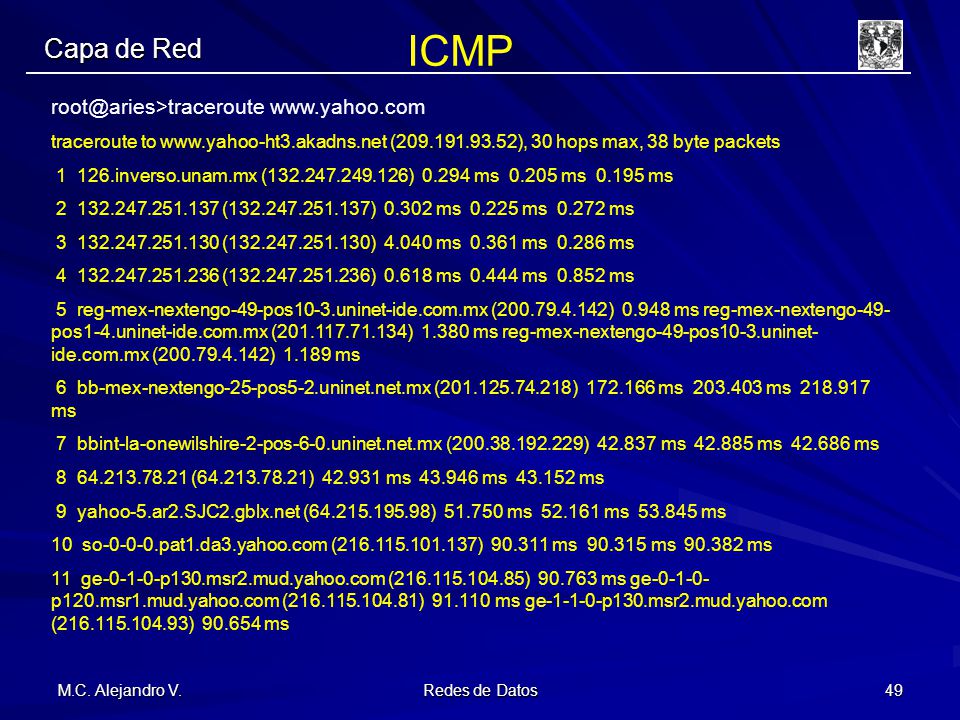

49 ICMP Capa de Red root@aries>traceroute www.yahoo.com
Introducción Ing. Alejandro V. ICMP Capa de Red traceroute to ( ), 30 hops max, 38 byte packets inverso.unam.mx ( ) ms ms ms ( ) ms ms ms ( ) ms ms ms ( ) ms ms ms 5 reg-mex-nextengo-49-pos10-3.uninet-ide.com.mx ( ) ms reg-mex-nextengo-49-pos1-4.uninet-ide.com.mx ( ) ms reg-mex-nextengo-49-pos10-3.uninet-ide.com.mx ( ) ms 6 bb-mex-nextengo-25-pos5-2.uninet.net.mx ( ) ms ms ms 7 bbint-la-onewilshire-2-pos-6-0.uninet.net.mx ( ) ms ms ms ( ) ms ms ms 9 yahoo-5.ar2.SJC2.gblx.net ( ) ms ms ms 10 so pat1.da3.yahoo.com ( ) ms ms ms 11 ge p130.msr2.mud.yahoo.com ( ) ms ge p120.msr1.mud.yahoo.com ( ) ms ge p130.msr2.mud.yahoo.com ( ) ms M.C. Alejandro V. Redes de Datos Administración de Redes

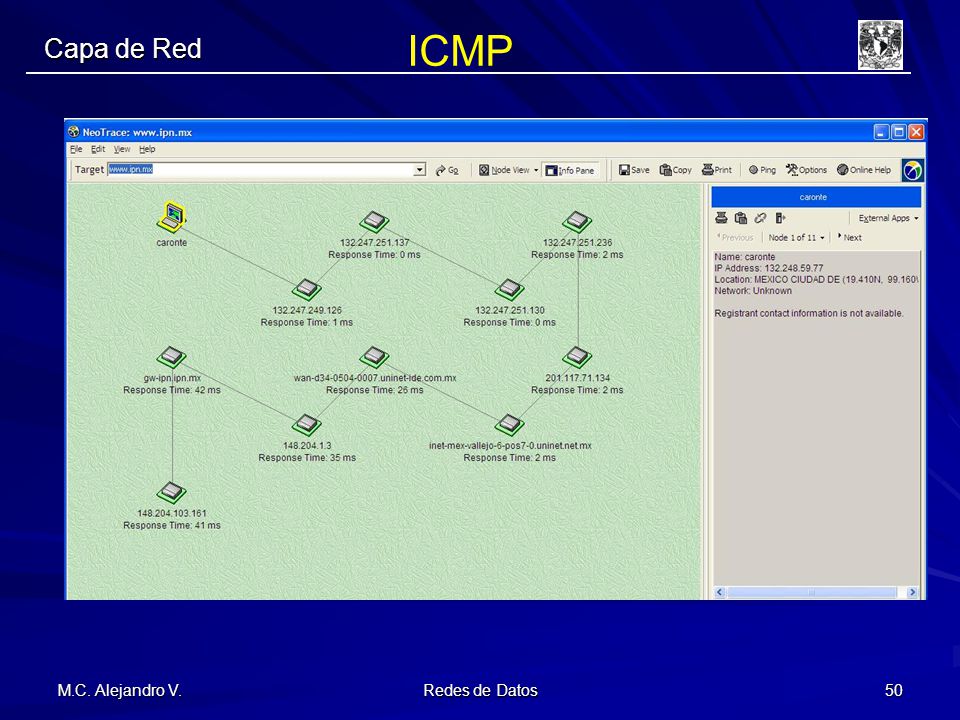

50 ICMP Capa de Red Introducción Ing. Alejandro V.
M.C. Alejandro V. Redes de Datos Administración de Redes

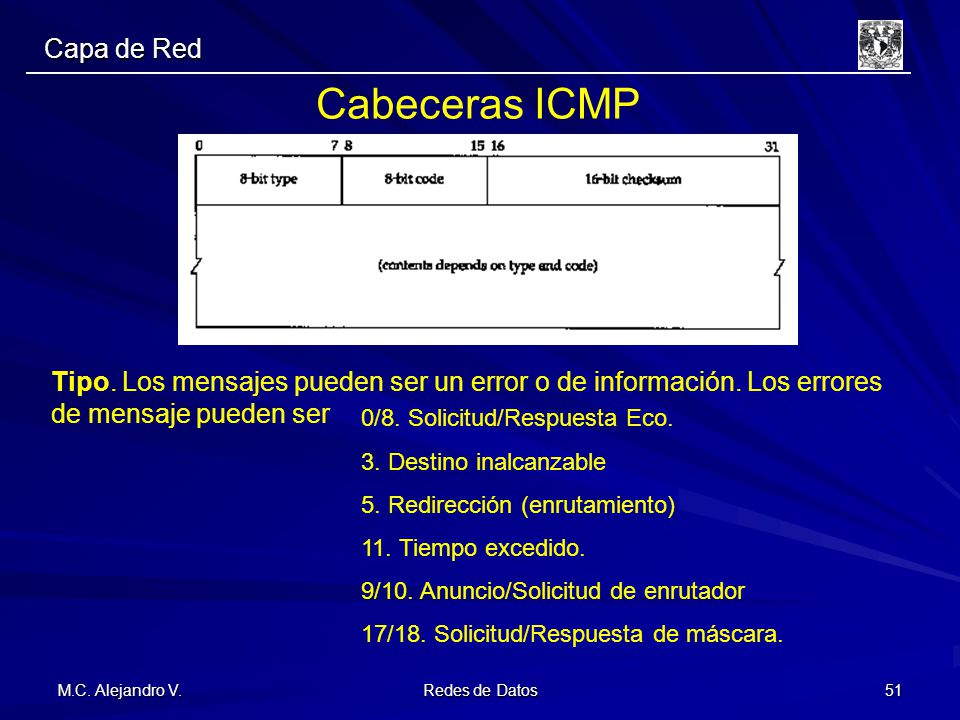

51 Cabeceras ICMP Capa de Red
Introducción Ing. Alejandro V. Capa de Red Cabeceras ICMP Tipo. Los mensajes pueden ser un error o de información. Los errores de mensaje pueden ser 0/8. Solicitud/Respuesta Eco. 3. Destino inalcanzable 5. Redirección (enrutamiento) 11. Tiempo excedido. 9/10. Anuncio/Solicitud de enrutador 17/18. Solicitud/Respuesta de máscara. M.C. Alejandro V. Redes de Datos Administración de Redes

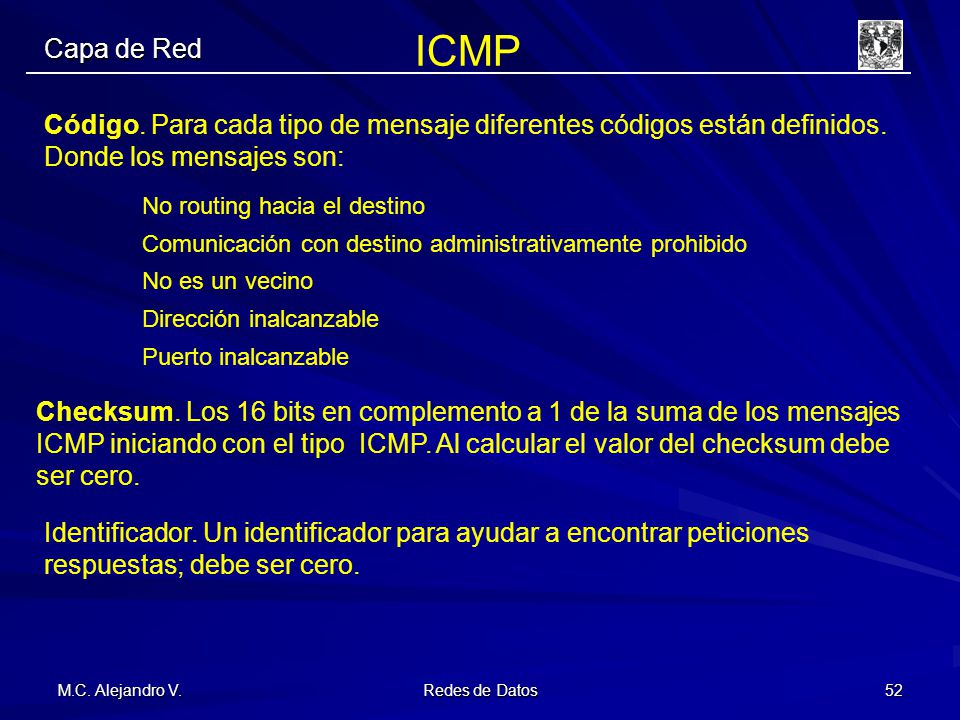

52 Introducción Ing. Alejandro V. ICMP Capa de Red Código. Para cada tipo de mensaje diferentes códigos están definidos. Donde los mensajes son: No routing hacia el destino Comunicación con destino administrativamente prohibido No es un vecino Dirección inalcanzable Puerto inalcanzable Checksum. Los 16 bits en complemento a 1 de la suma de los mensajes ICMP iniciando con el tipo ICMP. Al calcular el valor del checksum debe ser cero. Identificador. Un identificador para ayudar a encontrar peticiones respuestas; debe ser cero. M.C. Alejandro V. Redes de Datos Administración de Redes

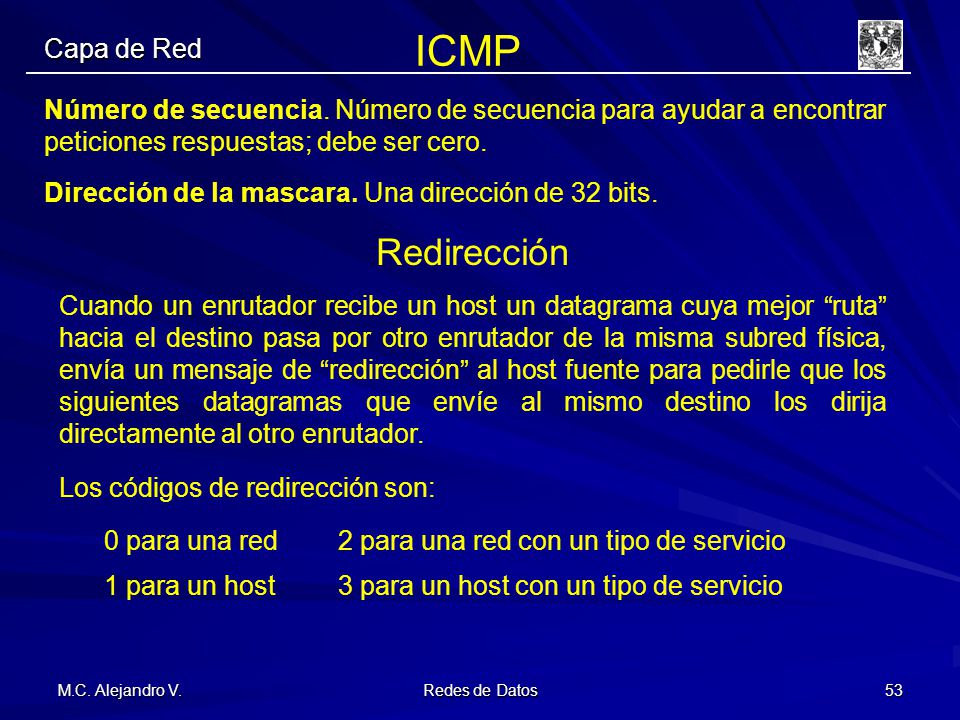

53 ICMP Redirección Capa de Red
Introducción Ing. Alejandro V. ICMP Capa de Red Número de secuencia. Número de secuencia para ayudar a encontrar peticiones respuestas; debe ser cero. Dirección de la mascara. Una dirección de 32 bits. Redirección Cuando un enrutador recibe un host un datagrama cuya mejor “ruta” hacia el destino pasa por otro enrutador de la misma subred física, envía un mensaje de “redirección” al host fuente para pedirle que los siguientes datagramas que envíe al mismo destino los dirija directamente al otro enrutador. Los códigos de redirección son: 0 para una red 2 para una red con un tipo de servicio 1 para un host 3 para un host con un tipo de servicio M.C. Alejandro V. Redes de Datos Administración de Redes

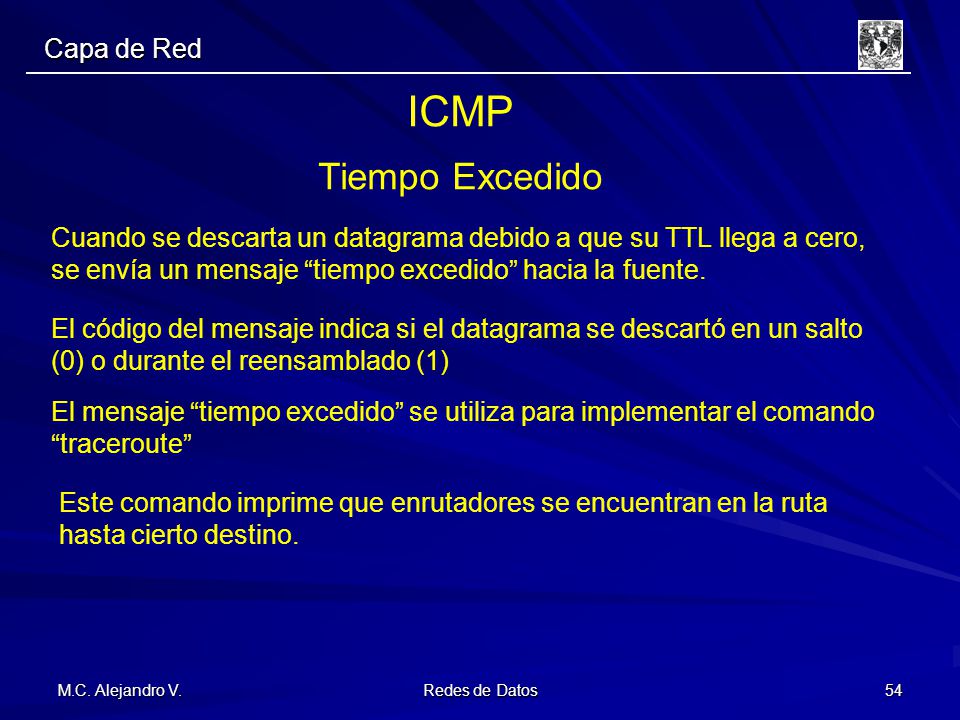

54 ICMP Tiempo Excedido Capa de Red
Introducción Ing. Alejandro V. Capa de Red ICMP Tiempo Excedido Cuando se descarta un datagrama debido a que su TTL llega a cero, se envía un mensaje “tiempo excedido” hacia la fuente. El código del mensaje indica si el datagrama se descartó en un salto (0) o durante el reensamblado (1) El mensaje “tiempo excedido” se utiliza para implementar el comando “traceroute” Este comando imprime que enrutadores se encuentran en la ruta hasta cierto destino. M.C. Alejandro V. Redes de Datos Administración de Redes
