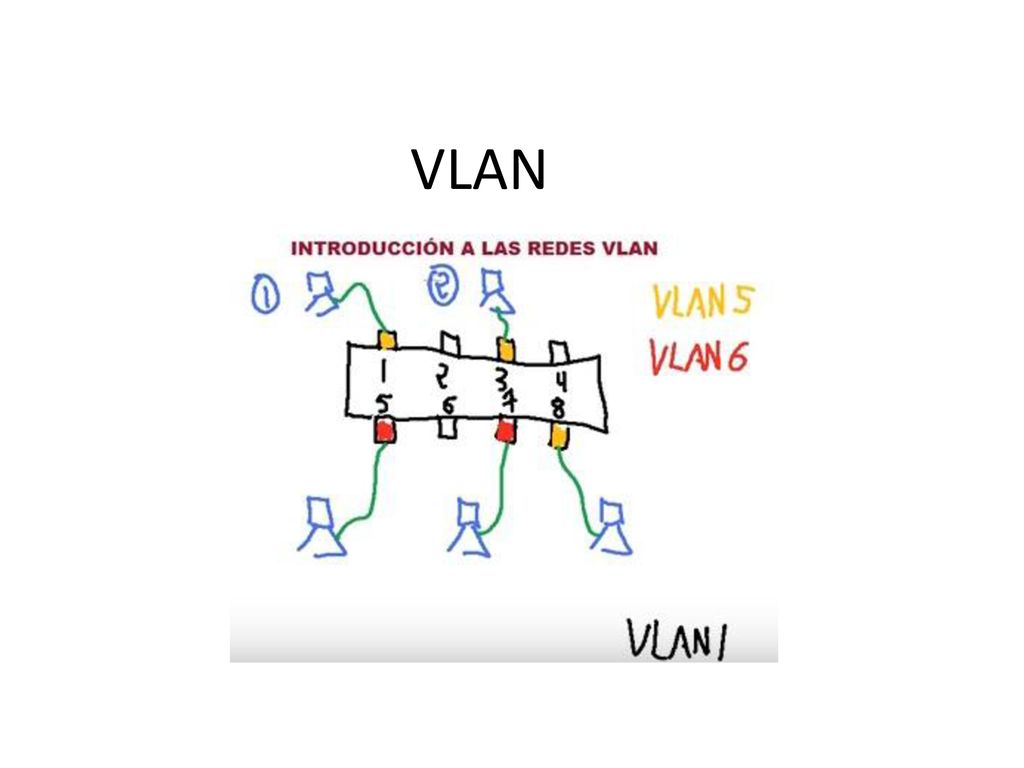

VLAN.

Presentación del tema: "VLAN."— Transcripción de la presentación:

1 VLAN

2 Niveles

3 Comandos Básicos Sw Cisco
Enable

4 Comandos Básicos Sw Cisco cont..
Switch#show

5 Comandos Básicos Sw Cisco VLAN
1° Paso Switch> Switch>enable Switch#

6 Comandos Básicos Sw Cisco VLAN
2°paso Switch#config terminal Enter configuration commands, one per line. End with CNTL/Z. Switch(config)#

7 Comandos Básicos Sw Cisco VLAN
3° paso crear una VLAN 10 Switch(config)#vlan 10 Switch(config-vlan)#

8 Comandos Básicos Sw Cisco VLAN
4° paso dar nombre a VLAN 10 Switch(config-vlan)#name profesores Switch(config-vlan)#

9 Nombre VLAN witch(config)#vlan 10 Switch(config-vlan)#name profesores
Switch(config-vlan)#end Switch# 04:27:09: %SYS-5-CONFIG_I: Configured from console by consolesh Switch#show vl Switch#show vlan VLAN Name Status Ports 1 default active Fa0/1, Fa0/2, Fa0/3, Fa0/4 Fa0/5, Fa0/6, Fa0/7, Fa0/8 Fa0/9, Fa0/10, Fa0/11, Fa0/12 Fa0/13, Fa0/14, Fa0/15, Fa0/16 Fa0/17, Fa0/18, Fa0/19, Fa0/20 Fa0/21, Fa0/22, Fa0/23, Fa0/24 10 profesores active 101 VLAN active 102 VLAN active

10 Asignar puertos VLAN 10 Switch# Switch#configure terminal
Switch(config)#interface range fastEthernet 0/1 - 8 Switch(config-if-range)#SWitchport access vlan 10 Switch(config-if-range)#switchport mode access Switch(config-if-range)#

11 Asignar puertos VLAN 10 Switch(config-if-range)#exit
Switch(config)#exit Switch# 04:44:20: %SYS-5-CONFIG_I: Configured from console by console Switch#sh Switch#show vlan VLAN Name Status Ports 1 default active Fa0/9, Fa0/10, Fa0/11, Fa0/12 Fa0/13, Fa0/14, Fa0/15, Fa0/16 Fa0/17, Fa0/18, Fa0/19, Fa0/20 Fa0/21, Fa0/22, Fa0/23, Fa0/24 10 profesores active Fa0/1, Fa0/2, Fa0/3, Fa0/4 Fa0/5, Fa0/6, Fa0/7, Fa0/8 101 VLAN active

12 Practica VLAN Crear VLAN 10 profesores con puerto 1 al 8
Crear VLAN 20 alumnos con puertos 9 al 16 Crear VLAN 30 administrativos con puertos 17al 24 VLAN 10 con el segmento 3 y una computadora con internet página VLAN 20 con el segmento 6 y una computadora con internet página Cambiar nombre al switch ocupando nombre de algún miembro del equipo.
