1 ELECTRICIDAD APLICADA PARA MAQUINARIA KOMATSU

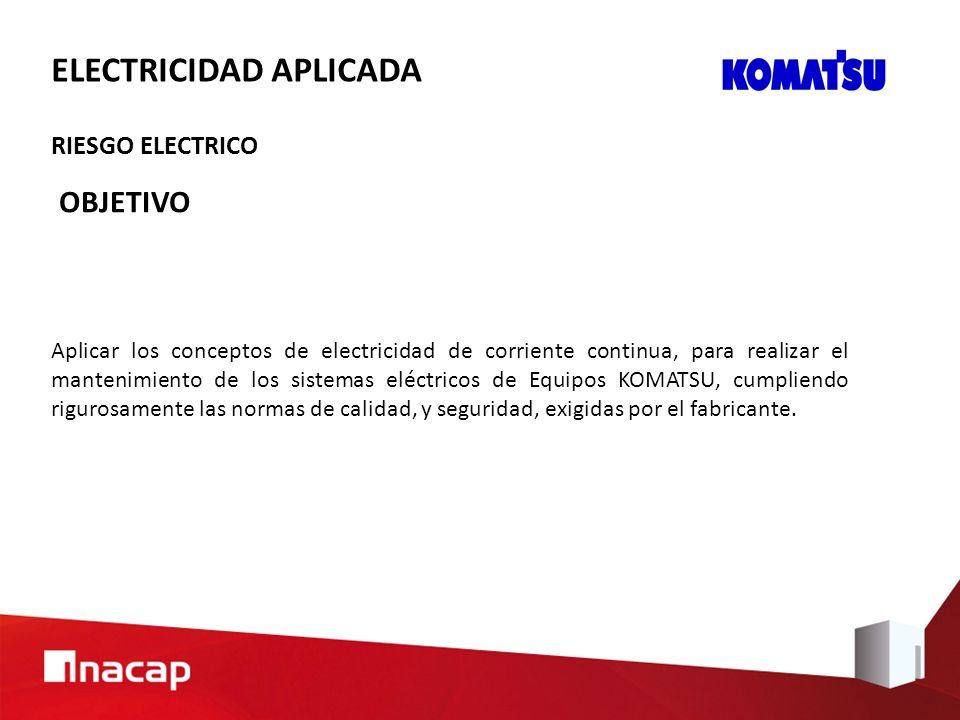

2 OBJETIVO Aplicar los conceptos de electricidad de corriente continua, para realizar el mantenimiento de los sistemas eléctricos de Equipos KOMATSU, cumpliendo rigurosamente las normas de calidad, y seguridad, exigidas por el fabricante. ELECTRICIDAD APLICADA RIESGO ELECTRICO

3

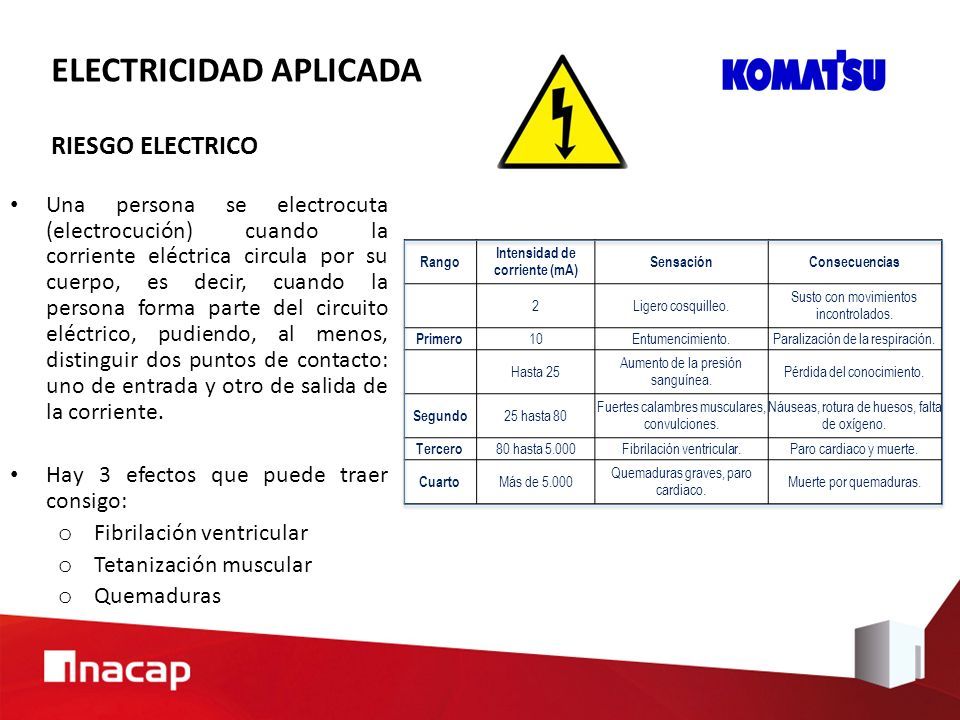

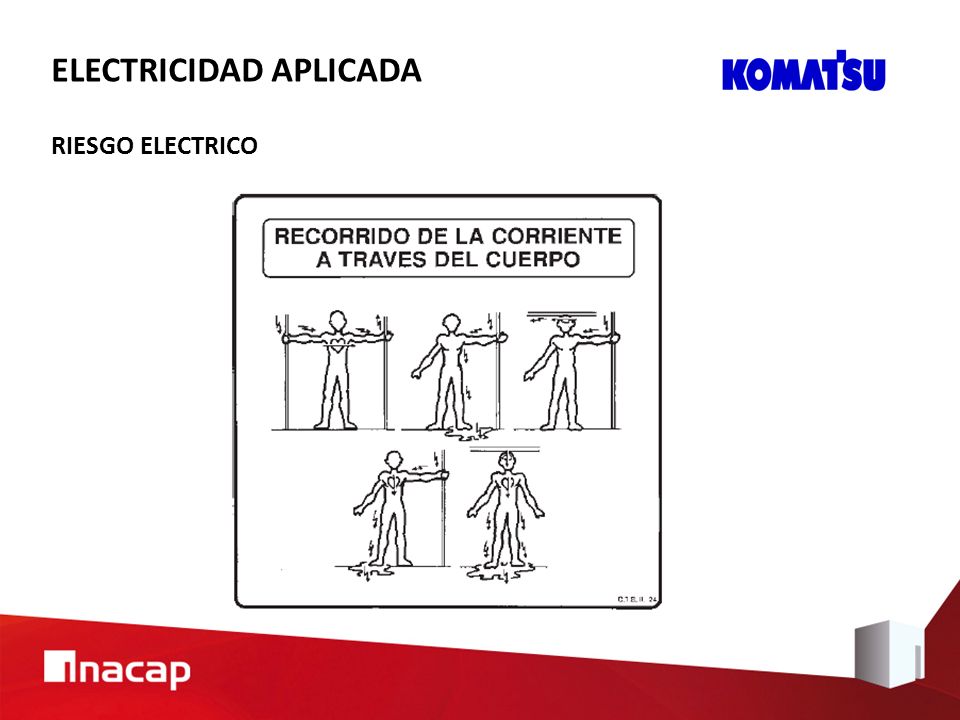

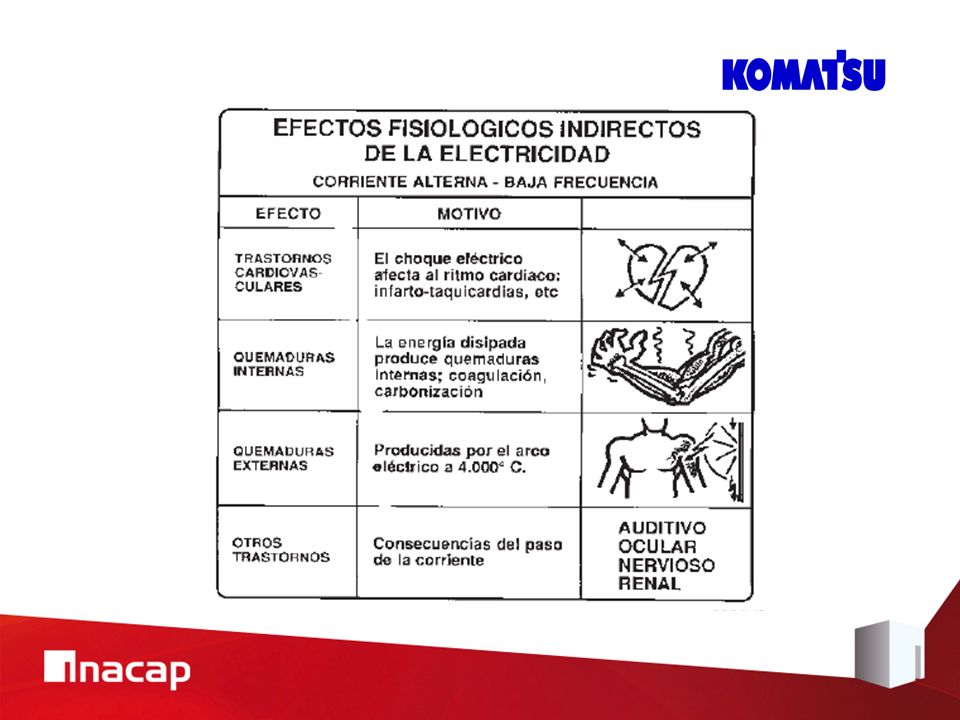

4 Una persona se electrocuta (electrocución) cuando la corriente eléctrica circula por su cuerpo, es decir, cuando la persona forma parte del circuito eléctrico, pudiendo, al menos, distinguir dos puntos de contacto: uno de entrada y otro de salida de la corriente. Hay 3 efectos que puede traer consigo: o Fibrilación ventricular o Tetanización muscular o Quemaduras Rango Intensidad de corriente (mA) SensaciónConsecuencias 2Ligero cosquilleo. Susto con movimientos incontrolados. Primero 10Entumencimiento.Paralización de la respiración. Hasta 25 Aumento de la presión sanguínea. Pérdida del conocimiento. Segundo 25 hasta 80 Fuertes calambres musculares, convulciones. Náuseas, rotura de huesos, falta de oxígeno. Tercero 80 hasta 5.000Fibrilación ventricular.Paro cardiaco y muerte. Cuarto Más de 5.000 Quemaduras graves, paro cardiaco. Muerte por quemaduras. ELECTRICIDAD APLICADA RIESGO ELECTRICO

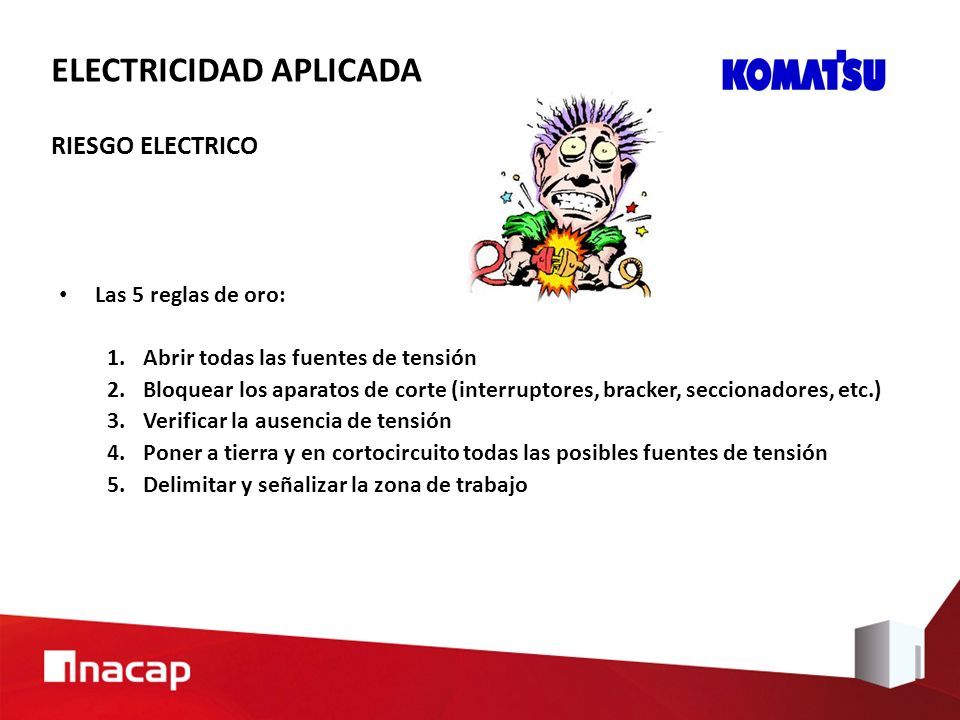

5 Las 5 reglas de oro: 1.Abrir todas las fuentes de tensión 2.Bloquear los aparatos de corte (interruptores, bracker, seccionadores, etc.) 3.Verificar la ausencia de tensión 4.Poner a tierra y en cortocircuito todas las posibles fuentes de tensión 5.Delimitar y señalizar la zona de trabajo ELECTRICIDAD APLICADA RIESGO ELECTRICO

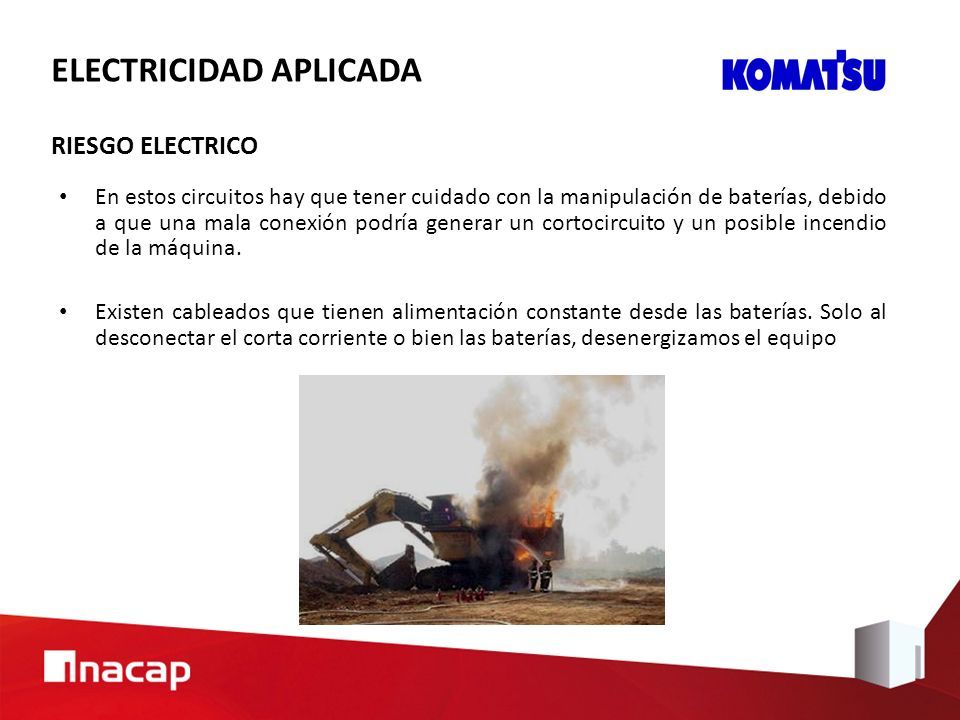

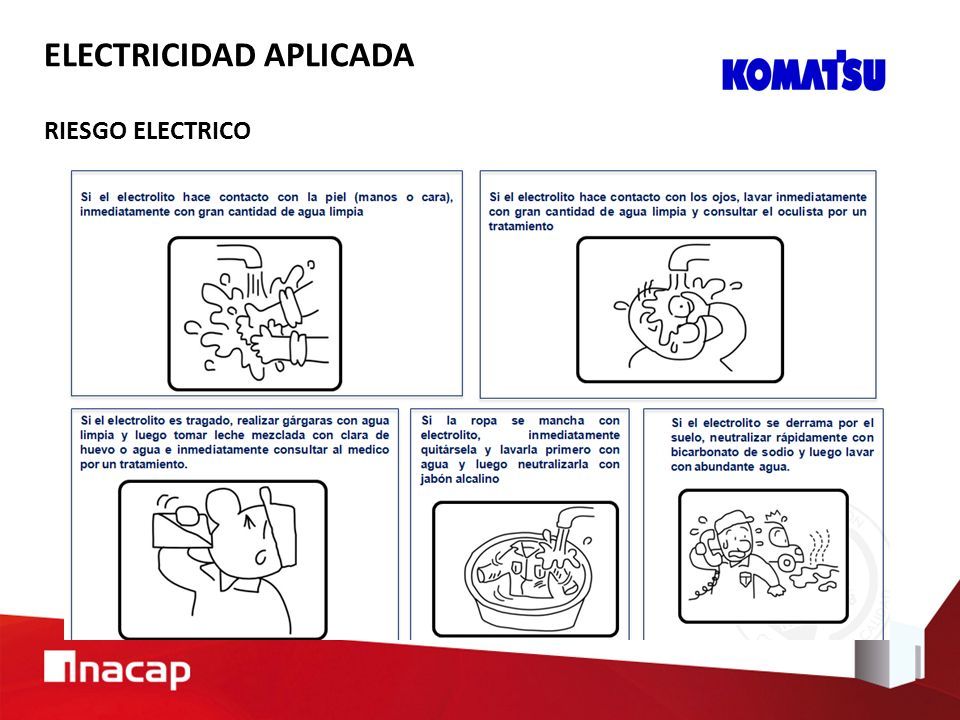

6 En estos circuitos hay que tener cuidado con la manipulación de baterías, debido a que una mala conexión podría generar un cortocircuito y un posible incendio de la máquina. Existen cableados que tienen alimentación constante desde las baterías. Solo al desconectar el corta corriente o bien las baterías, desenergizamos el equipo ELECTRICIDAD APLICADA RIESGO ELECTRICO

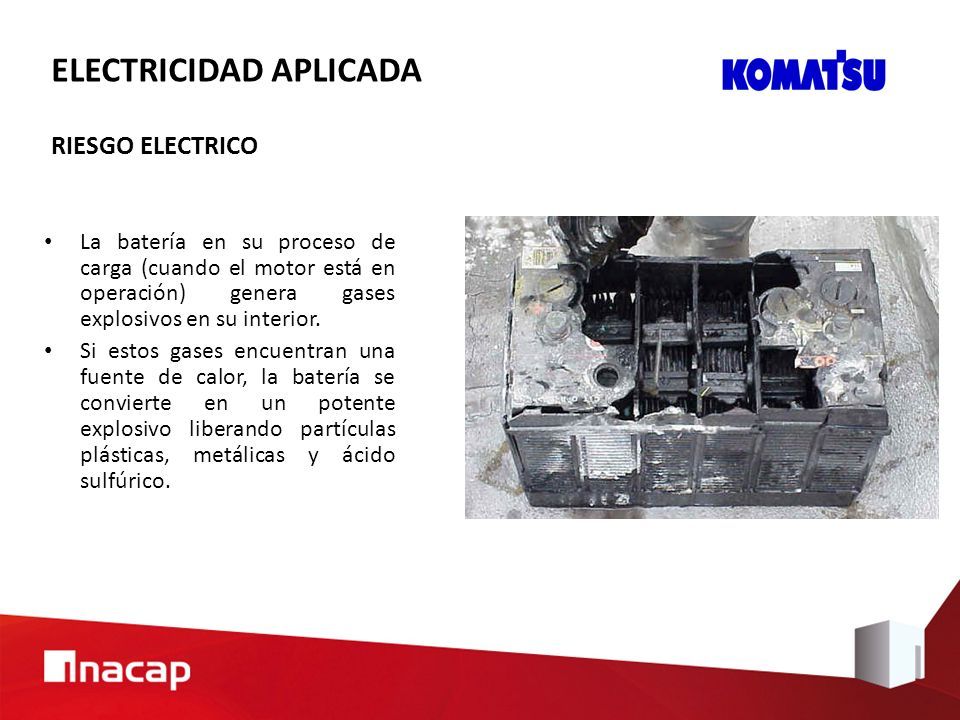

7 La batería en su proceso de carga (cuando el motor está en operación) genera gases explosivos en su interior. Si estos gases encuentran una fuente de calor, la batería se convierte en un potente explosivo liberando partículas plásticas, metálicas y ácido sulfúrico. ELECTRICIDAD APLICADA RIESGO ELECTRICO

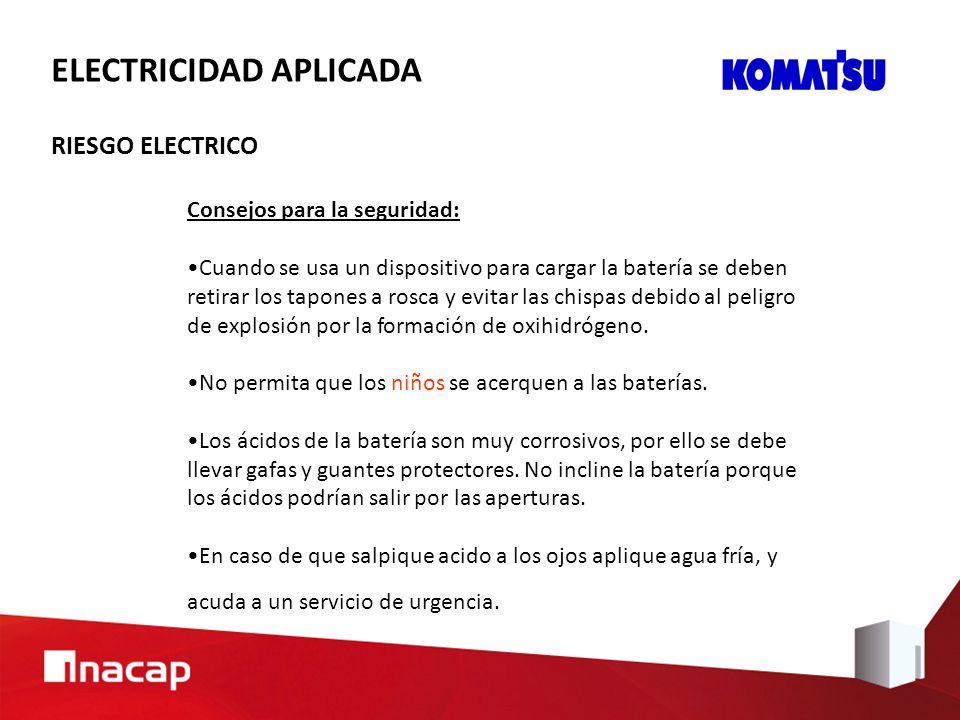

8 Consejos para la seguridad: Cuando se usa un dispositivo para cargar la batería se deben retirar los tapones a rosca y evitar las chispas debido al peligro de explosión por la formación de oxihidrógeno. No permita que los niños se acerquen a las baterías. Los ácidos de la batería son muy corrosivos, por ello se debe llevar gafas y guantes protectores. No incline la batería porque los ácidos podrían salir por las aperturas. En caso de que salpique acido a los ojos aplique agua fría, y acuda a un servicio de urgencia. ELECTRICIDAD APLICADA RIESGO ELECTRICO

9

10

11

12

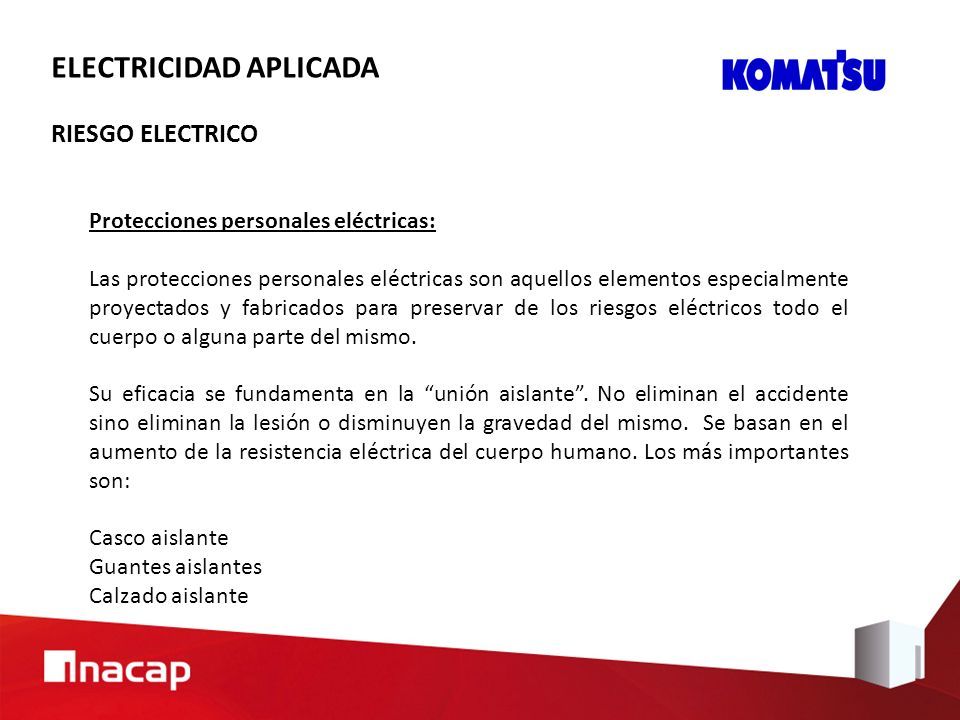

13 Protecciones personales eléctricas: Las protecciones personales eléctricas son aquellos elementos especialmente proyectados y fabricados para preservar de los riesgos eléctricos todo el cuerpo o alguna parte del mismo. Su eficacia se fundamenta en la “unión aislante”. No eliminan el accidente sino eliminan la lesión o disminuyen la gravedad del mismo. Se basan en el aumento de la resistencia eléctrica del cuerpo humano. Los más importantes son: Casco aislante Guantes aislantes Calzado aislante ELECTRICIDAD APLICADA RIESGO ELECTRICO

14 MAGNITUDES ELECTRICAS

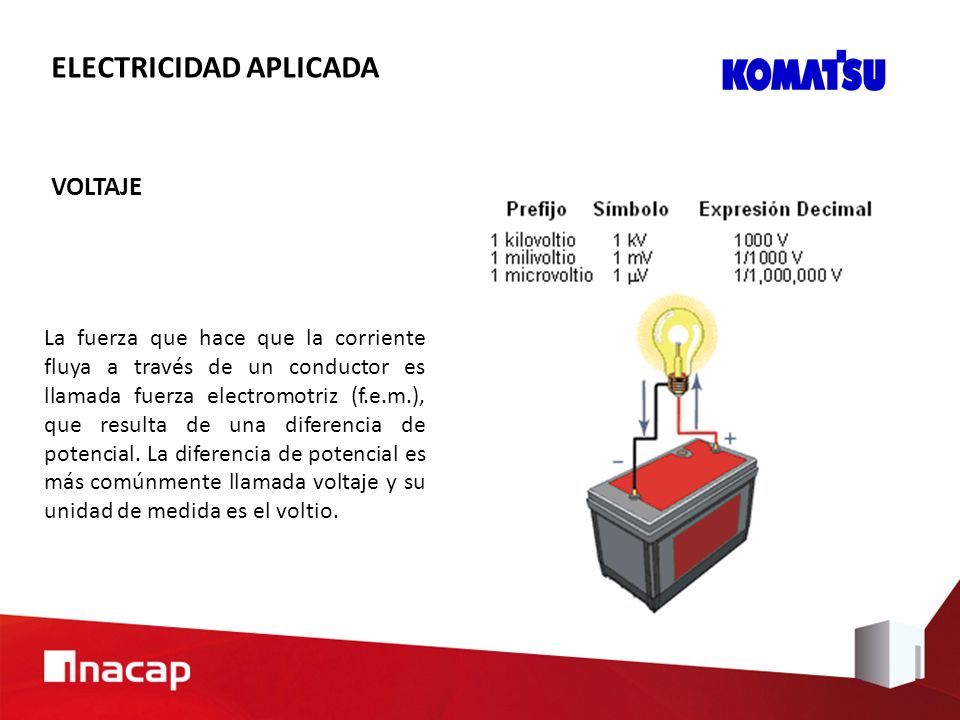

15 VOLTAJE La fuerza que hace que la corriente fluya a través de un conductor es llamada fuerza electromotriz (f.e.m.), que resulta de una diferencia de potencial. La diferencia de potencial es más comúnmente llamada voltaje y su unidad de medida es el voltio. ELECTRICIDAD APLICADA

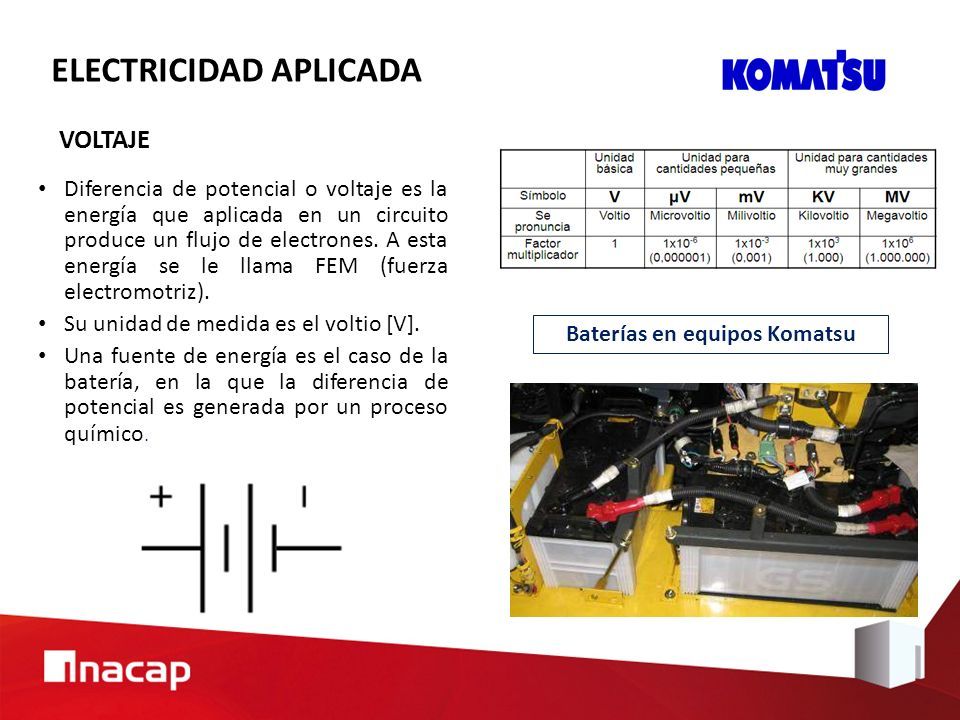

16 Diferencia de potencial o voltaje es la energía que aplicada en un circuito produce un flujo de electrones. A esta energía se le llama FEM (fuerza electromotriz). Su unidad de medida es el voltio [V]. Una fuente de energía es el caso de la batería, en la que la diferencia de potencial es generada por un proceso químico. Baterías en equipos Komatsu ELECTRICIDAD APLICADA VOLTAJE

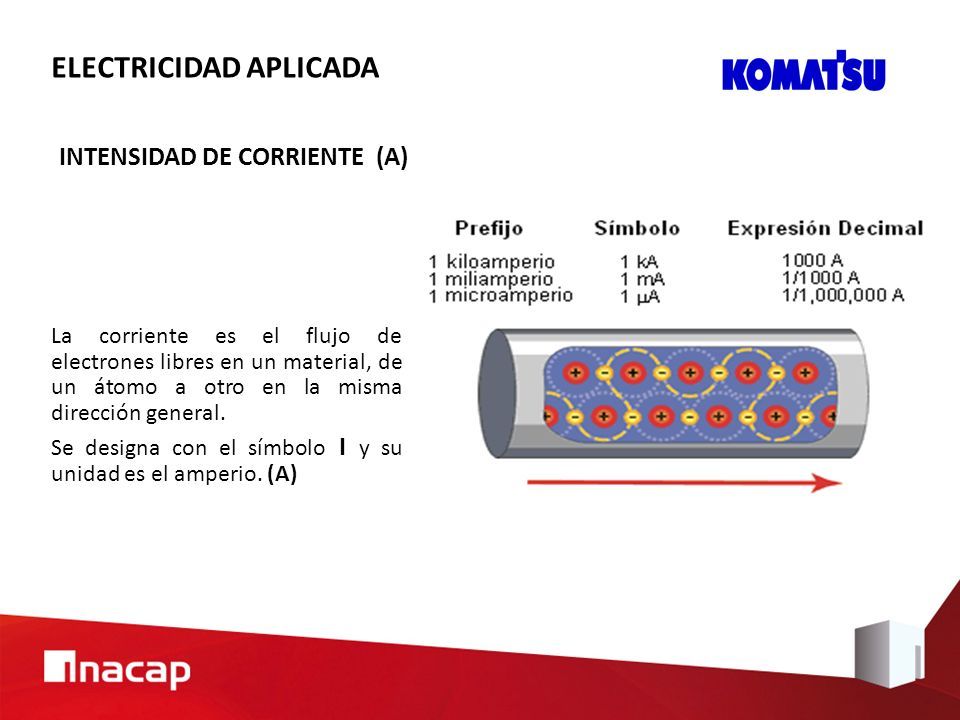

17 INTENSIDAD DE CORRIENTE (A) La corriente es el flujo de electrones libres en un material, de un átomo a otro en la misma dirección general. Se designa con el símbolo I y su unidad es el amperio. (A) ELECTRICIDAD APLICADA

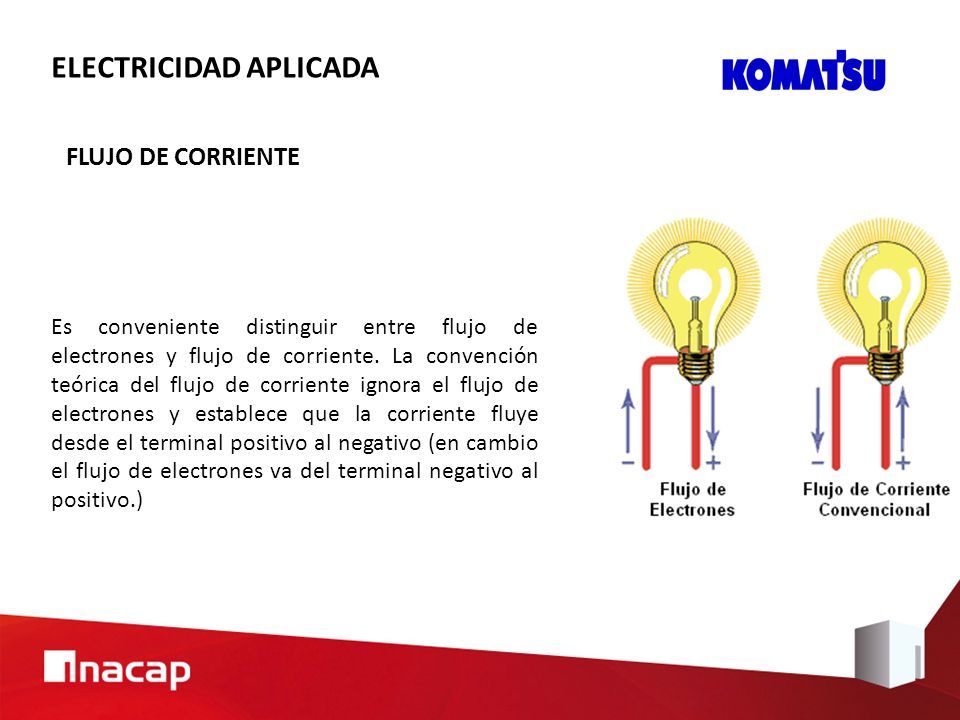

18 FLUJO DE CORRIENTE Es conveniente distinguir entre flujo de electrones y flujo de corriente. La convención teórica del flujo de corriente ignora el flujo de electrones y establece que la corriente fluye desde el terminal positivo al negativo (en cambio el flujo de electrones va del terminal negativo al positivo.) ELECTRICIDAD APLICADA

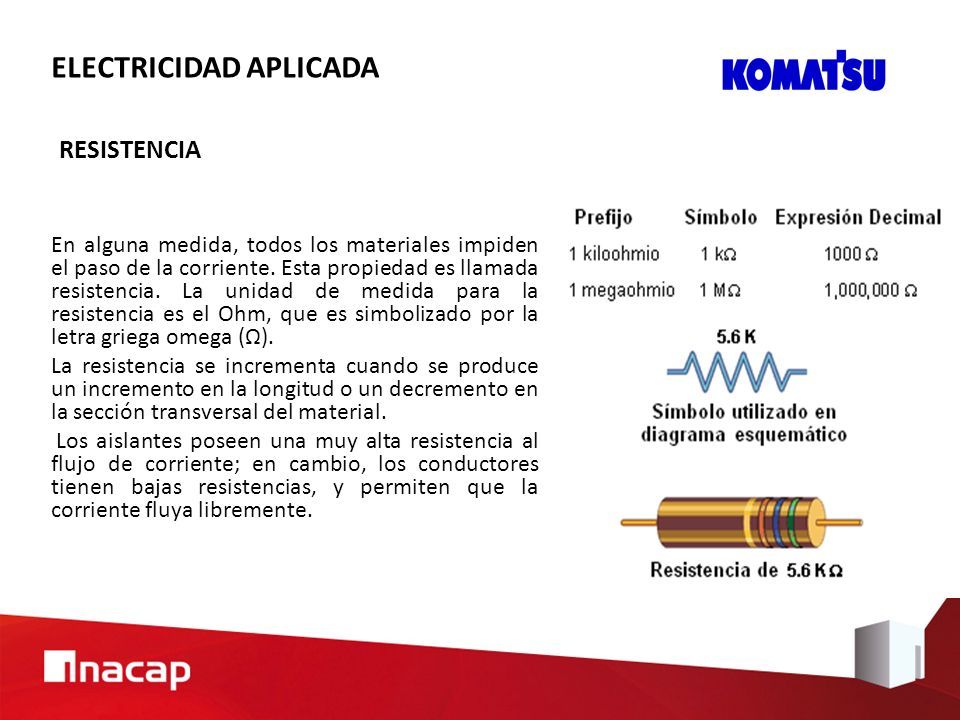

19 RESISTENCIA En alguna medida, todos los materiales impiden el paso de la corriente. Esta propiedad es llamada resistencia. La unidad de medida para la resistencia es el Ohm, que es simbolizado por la letra griega omega (Ω). La resistencia se incrementa cuando se produce un incremento en la longitud o un decremento en la sección transversal del material. Los aislantes poseen una muy alta resistencia al flujo de corriente; en cambio, los conductores tienen bajas resistencias, y permiten que la corriente fluya libremente. ELECTRICIDAD APLICADA

20 RESISTENCIA La resistencia es la oposición al flujo de la corriente que presentan los materiales. Existen materiales conductores, semi conductores y aislantes ELECTRICIDAD APLICADA

21 CONDUCTORES Buenos conductores: Cobre Plata Aluminio Zinc Hierro Una corriente eléctrica es producida cuando los electrones libres se mueven de un átomo al próximo. Los materiales que permiten que muchos electrones se muevan libremente se llaman conductores. Buenos conductores:  Cobre  Plata  Aluminio  Zinc  Hierro ELECTRICIDAD APLICADA

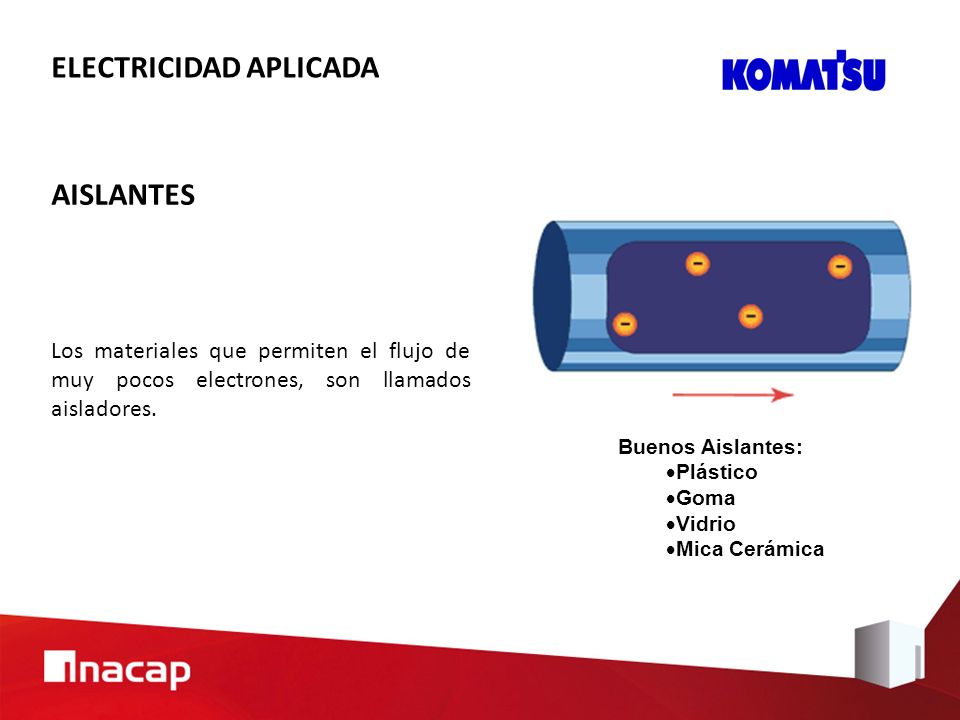

22 AISLANTES Los materiales que permiten el flujo de muy pocos electrones, son llamados aisladores. Buenos Aislantes:  Plástico  Goma  Vidrio  Mica Cerámica ELECTRICIDAD APLICADA

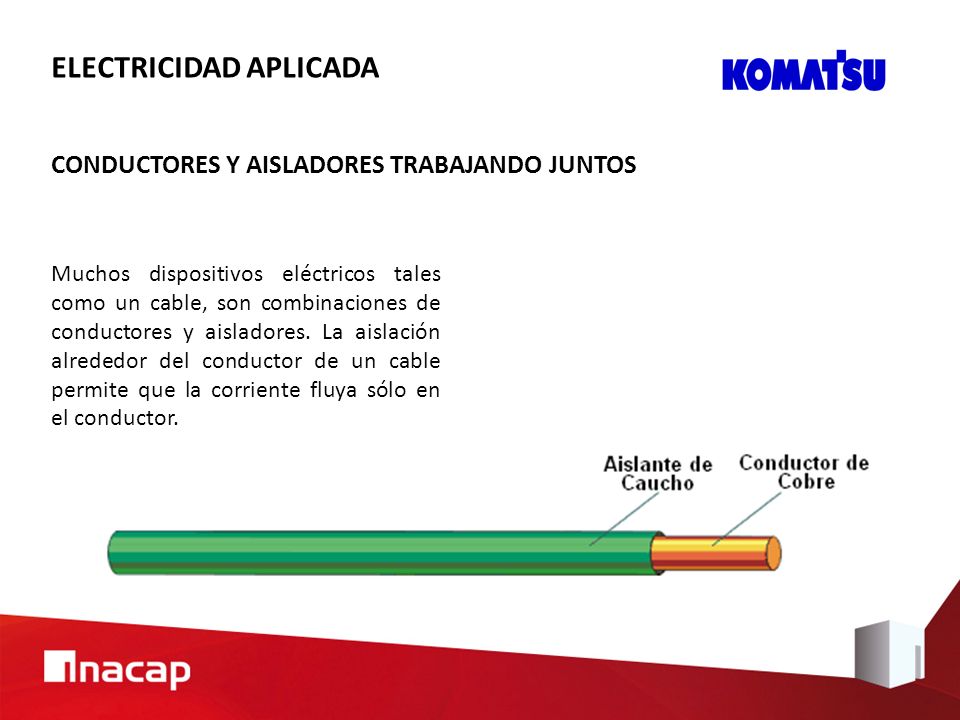

23 CONDUCTORES Y AISLADORES TRABAJANDO JUNTOS Muchos dispositivos eléctricos tales como un cable, son combinaciones de conductores y aisladores. La aislación alrededor del conductor de un cable permite que la corriente fluya sólo en el conductor. ELECTRICIDAD APLICADA

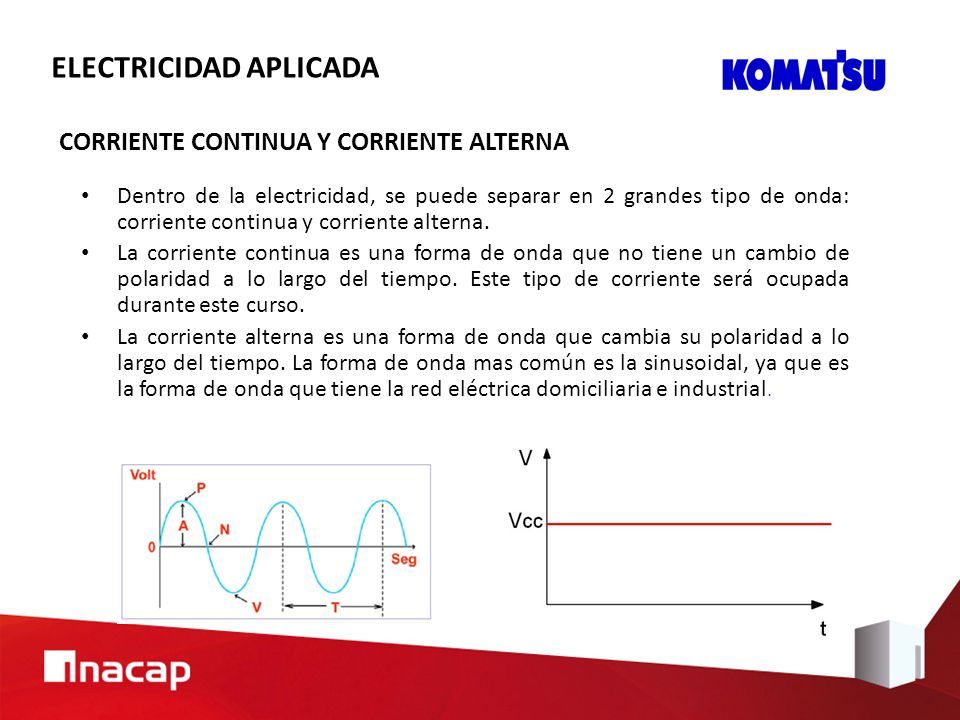

24 Dentro de la electricidad, se puede separar en 2 grandes tipo de onda: corriente continua y corriente alterna. La corriente continua es una forma de onda que no tiene un cambio de polaridad a lo largo del tiempo. Este tipo de corriente será ocupada durante este curso. La corriente alterna es una forma de onda que cambia su polaridad a lo largo del tiempo. La forma de onda mas común es la sinusoidal, ya que es la forma de onda que tiene la red eléctrica domiciliaria e industrial. CORRIENTE CONTINUA Y CORRIENTE ALTERNA ELECTRICIDAD APLICADA

25 LEY DE OHM

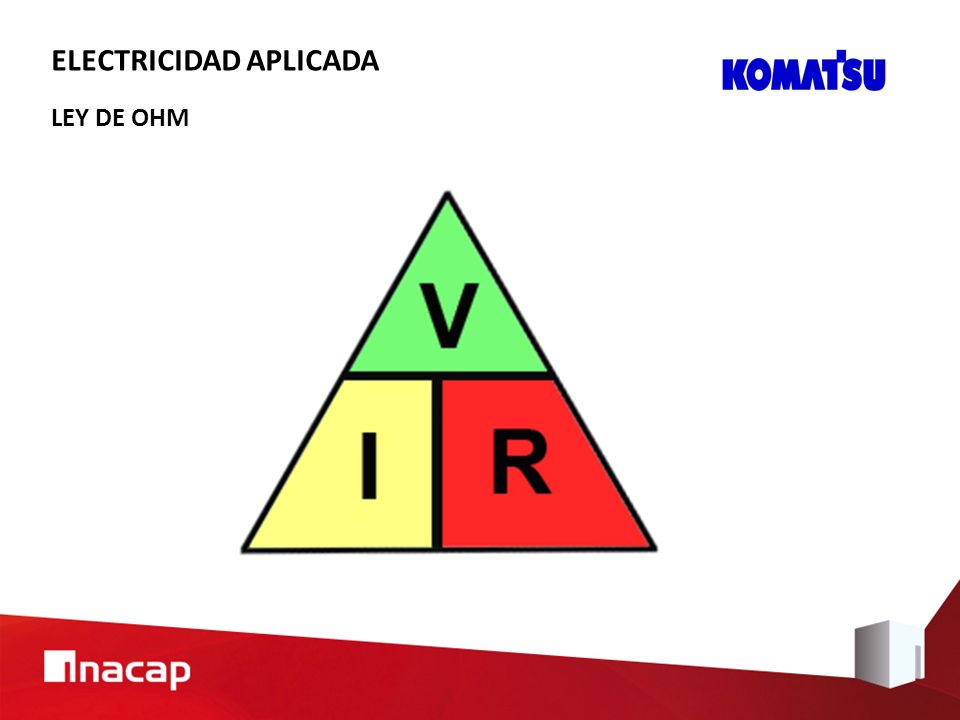

26 ELECTRICIDAD APLICADA LEY DE OHM

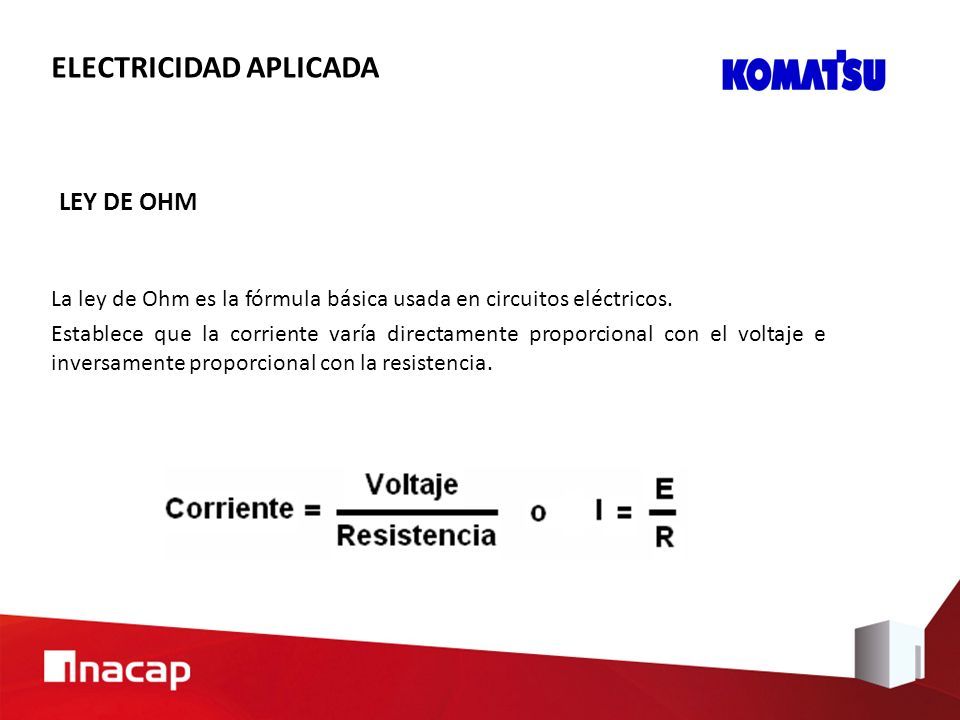

27 La ley de Ohm es la fórmula básica usada en circuitos eléctricos. Establece que la corriente varía directamente proporcional con el voltaje e inversamente proporcional con la resistencia. ELECTRICIDAD APLICADA

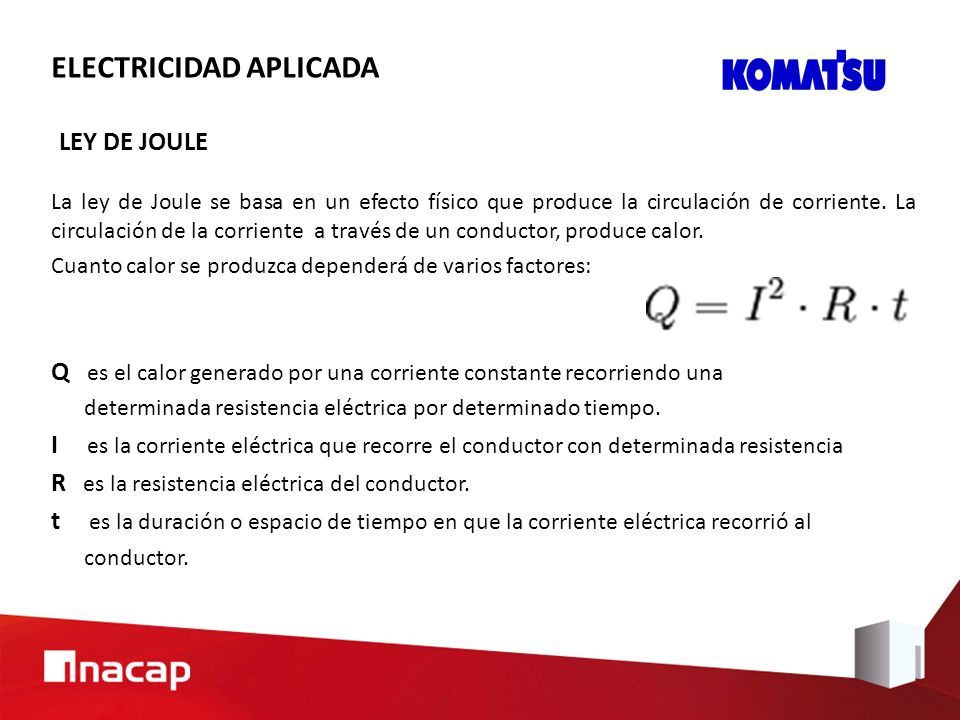

28 LEY DE JOULE La ley de Joule se basa en un efecto físico que produce la circulación de corriente. La circulación de la corriente a través de un conductor, produce calor. Cuanto calor se produzca dependerá de varios factores: Q es el calor generado por una corriente constante recorriendo una determinada resistencia eléctrica por determinado tiempo. I es la corriente eléctrica que recorre el conductor con determinada resistencia R es la resistencia eléctrica del conductor. t es la duración o espacio de tiempo en que la corriente eléctrica recorrió al conductor. ELECTRICIDAD APLICADA

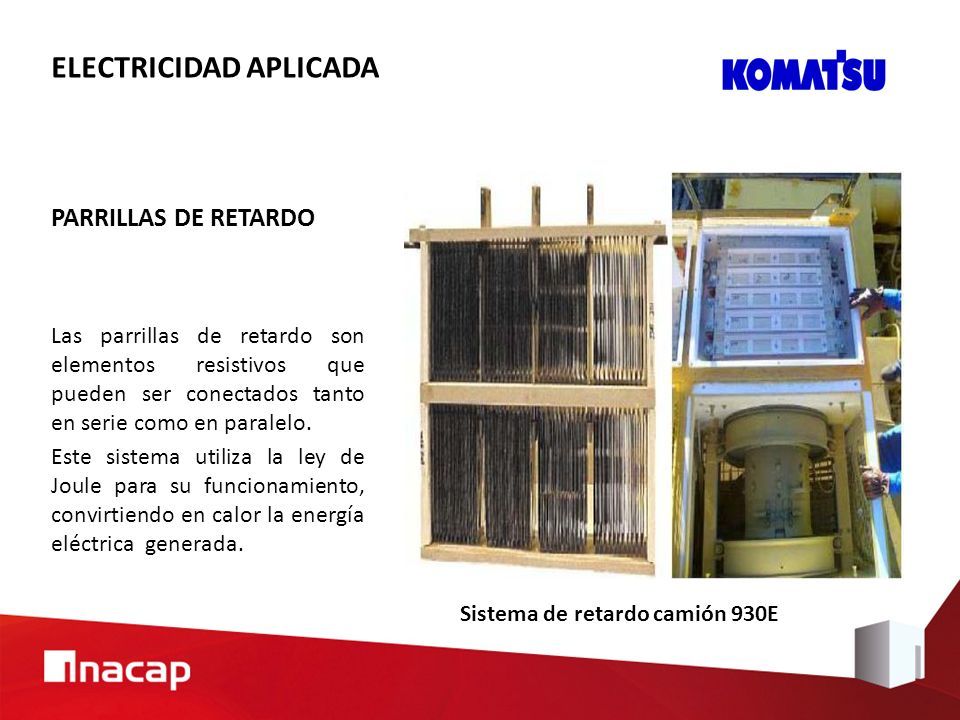

29 PARRILLAS DE RETARDO Las parrillas de retardo son elementos resistivos que pueden ser conectados tanto en serie como en paralelo. Este sistema utiliza la ley de Joule para su funcionamiento, convirtiendo en calor la energía eléctrica generada. ELECTRICIDAD APLICADA Sistema de retardo camión 930E

30 CIRCUITOS ELECTRICOS

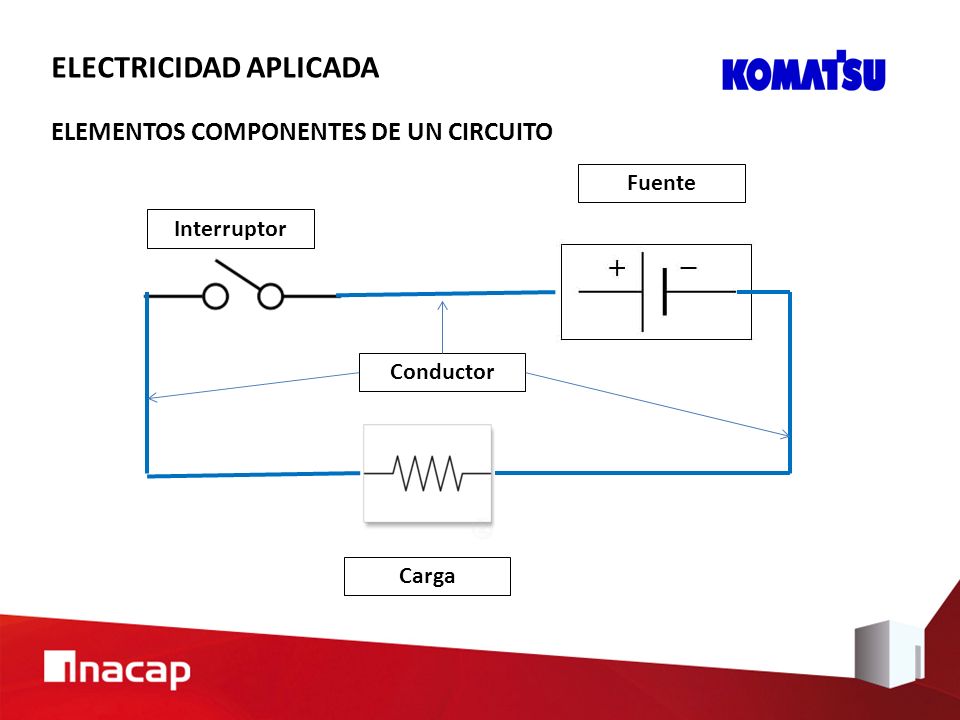

31 ELEMENTOS COMPONENTES DE UN CIRCUITO ELECTRICIDAD APLICADA Interruptor Fuente Carga Conductor

32 Los 4 elementos básicos para generar un circuito eléctrico son: o FUENTE: entrega un diferencia de potencial. o CARGA: donde se consume la energía que proporciona la fuente. o INTERRUPTOR: permite la apertura o cierre del circuito. Hay contactos normalmente abiertos (NA) y contactos normalmente cerrados (NC) o CONDUCTOR: elemento de unión entre los elementos fuente, carga e interruptor. Este elemento es llamado conductor eléctrico, el cual comúnmente es un alambre de cobre cubierto por un elemento aislante. La corriente eléctrica aparece cuando el interruptor del circuito esté cerrado. ELEMENTOS BÁSICOS DE UN CIRCUITO ELECTRICIDAD APLICADA

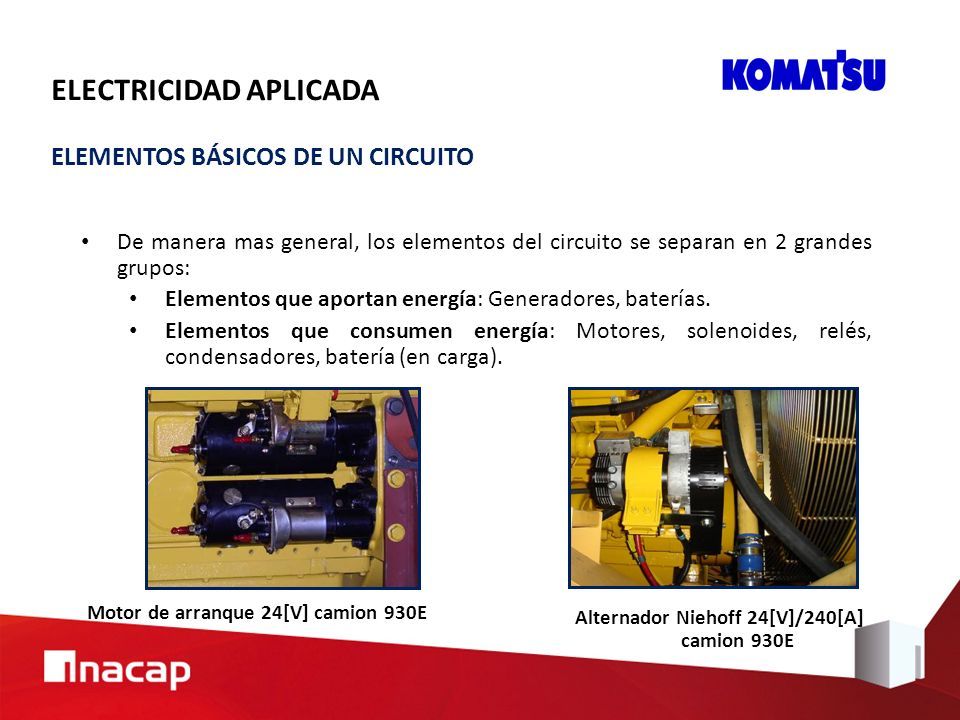

33 De manera mas general, los elementos del circuito se separan en 2 grandes grupos: Elementos que aportan energía: Generadores, baterías. Elementos que consumen energía: Motores, solenoides, relés, condensadores, batería (en carga). Alternador Niehoff 24[V]/240[A] camion 930E Motor de arranque 24[V] camion 930E ELEMENTOS BÁSICOS DE UN CIRCUITO ELECTRICIDAD APLICADA

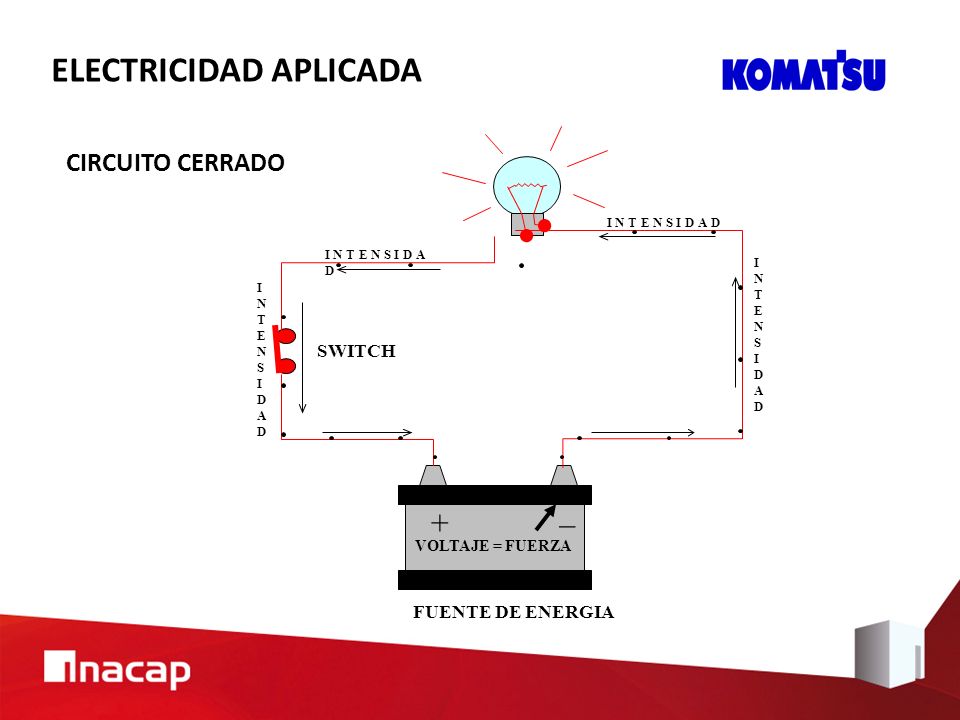

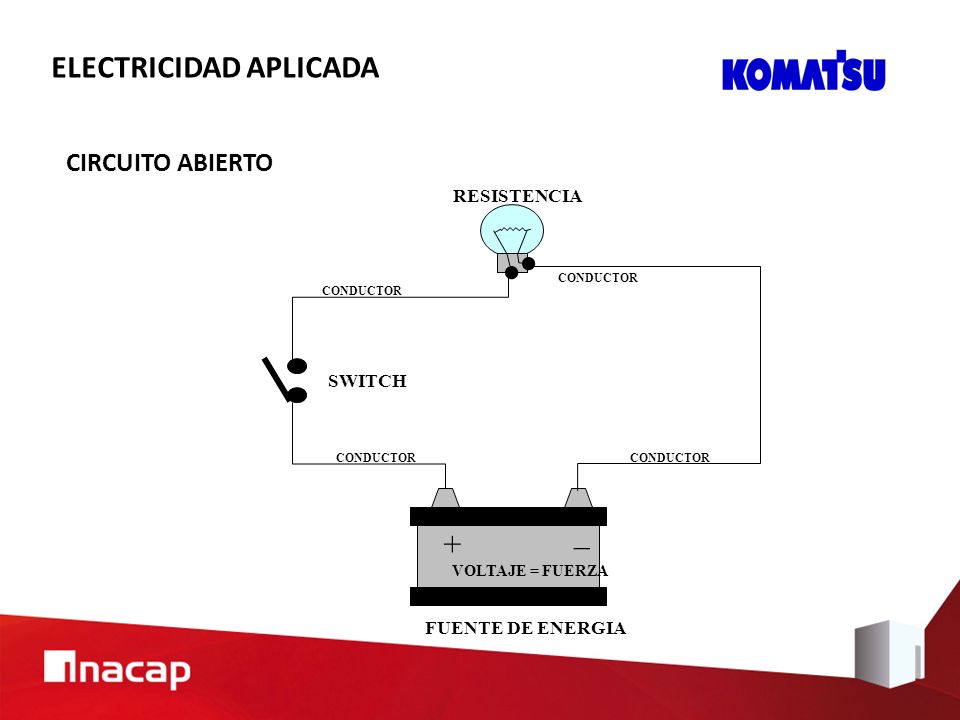

34 + _ FUENTE DE ENERGIA SWITCH VOLTAJE = FUERZA INTENSIDADINTENSIDAD INTENSIDADINTENSIDAD I N T E N S I D A D ELECTRICIDAD APLICADA CIRCUITO CERRADO

35 + _ FUENTE DE ENERGIA SWITCH RESISTENCIA CONDUCTOR VOLTAJE = FUERZA ELECTRICIDAD APLICADA CIRCUITO ABIERTO

36 BATERIAS

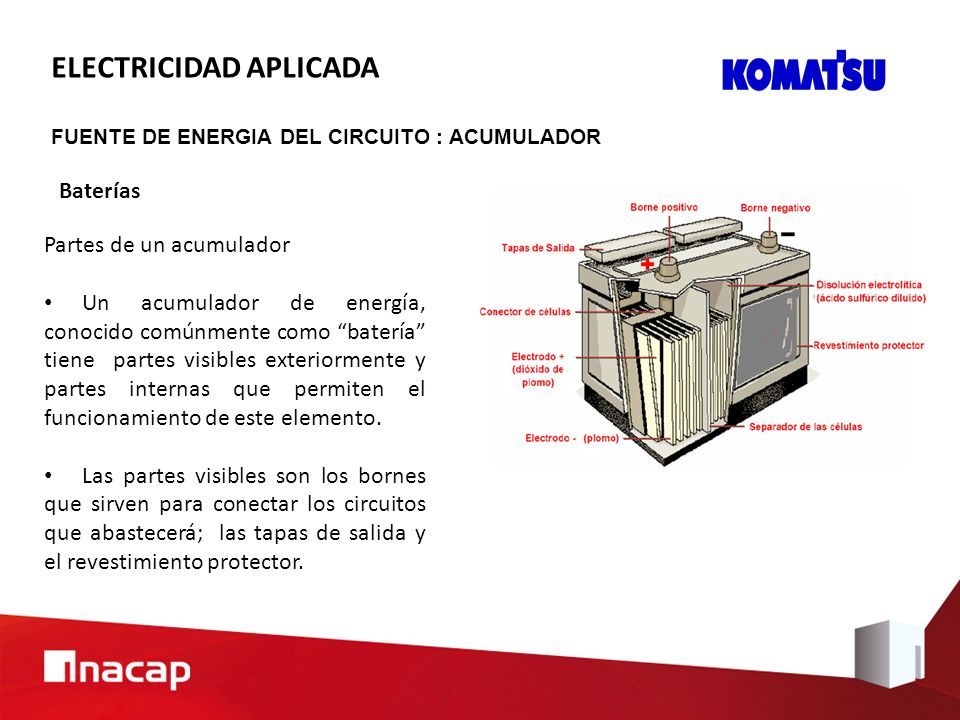

37 FUENTE DE ENERGIA DEL CIRCUITO : ACUMULADOR Partes de un acumulador Un acumulador de energía, conocido comúnmente como “batería” tiene partes visibles exteriormente y partes internas que permiten el funcionamiento de este elemento. Las partes visibles son los bornes que sirven para conectar los circuitos que abastecerá; las tapas de salida y el revestimiento protector. ELECTRICIDAD APLICADA Baterías

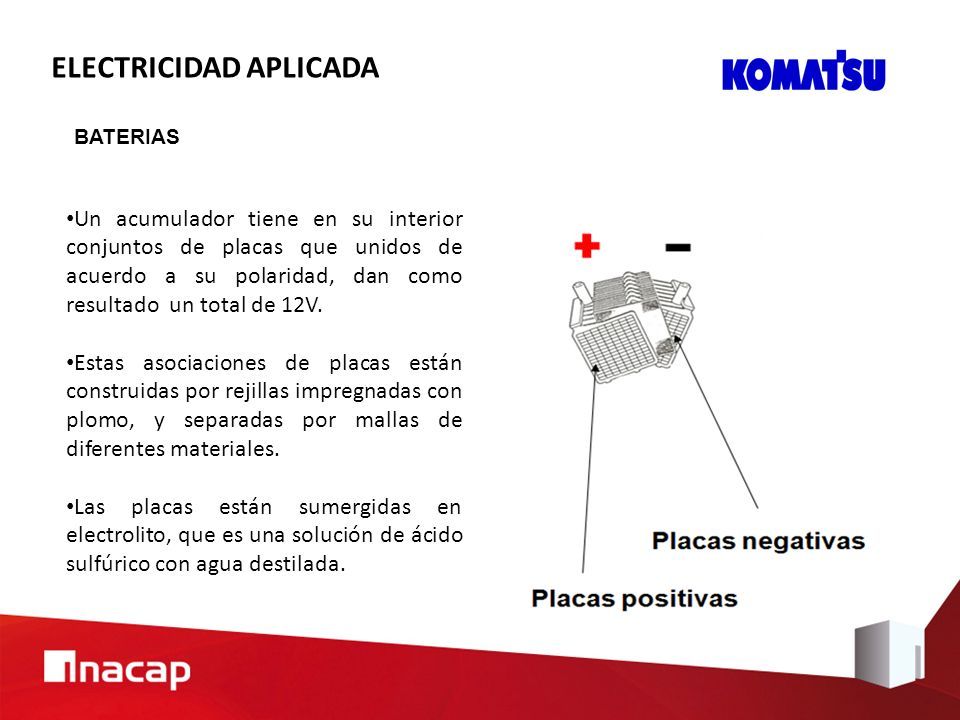

38 Un acumulador tiene en su interior conjuntos de placas que unidos de acuerdo a su polaridad, dan como resultado un total de 12V. Estas asociaciones de placas están construidas por rejillas impregnadas con plomo, y separadas por mallas de diferentes materiales. Las placas están sumergidas en electrolito, que es una solución de ácido sulfúrico con agua destilada. ELECTRICIDAD APLICADA BATERIAS

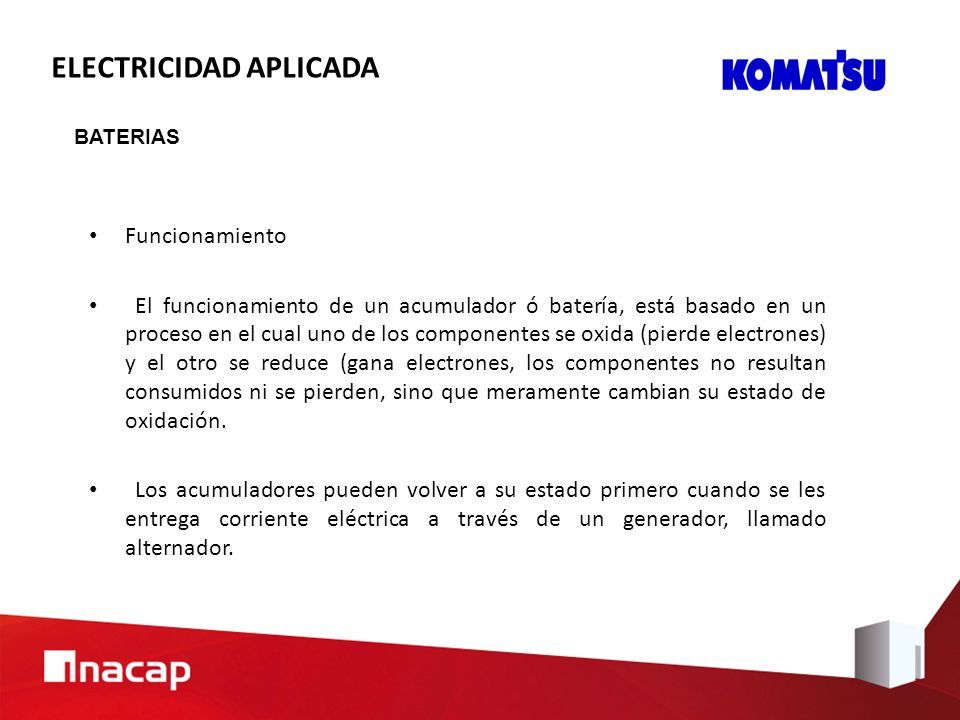

39 Funcionamiento El funcionamiento de un acumulador ó batería, está basado en un proceso en el cual uno de los componentes se oxida (pierde electrones) y el otro se reduce (gana electrones, los componentes no resultan consumidos ni se pierden, sino que meramente cambian su estado de oxidación. Los acumuladores pueden volver a su estado primero cuando se les entrega corriente eléctrica a través de un generador, llamado alternador. ELECTRICIDAD APLICADA BATERIAS

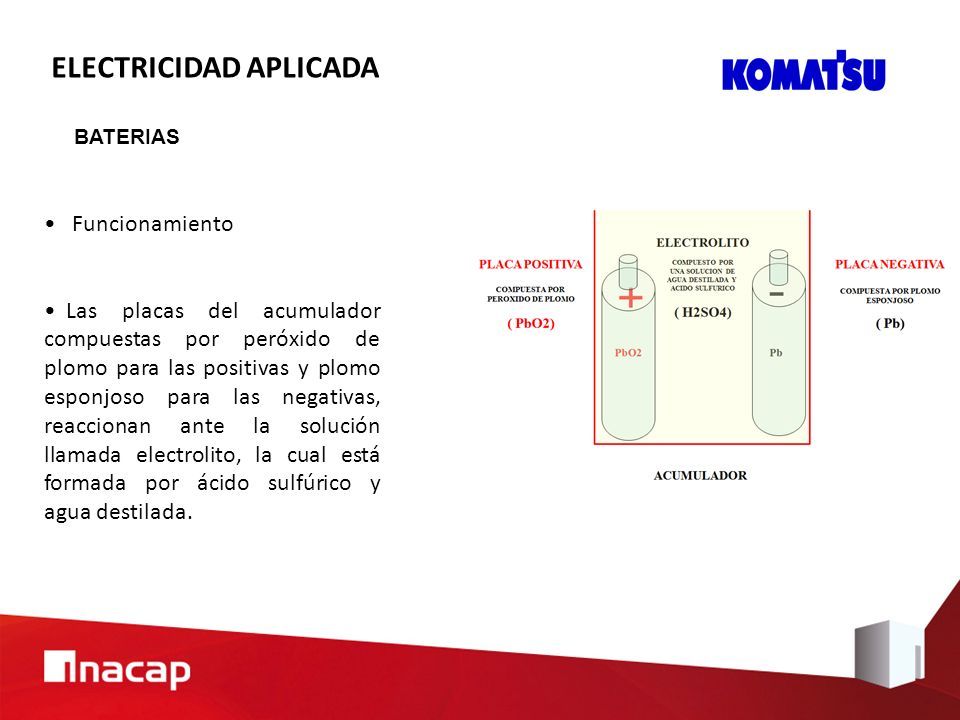

40 Funcionamiento Las placas del acumulador compuestas por peróxido de plomo para las positivas y plomo esponjoso para las negativas, reaccionan ante la solución llamada electrolito, la cual está formada por ácido sulfúrico y agua destilada. ELECTRICIDAD APLICADA BATERIAS

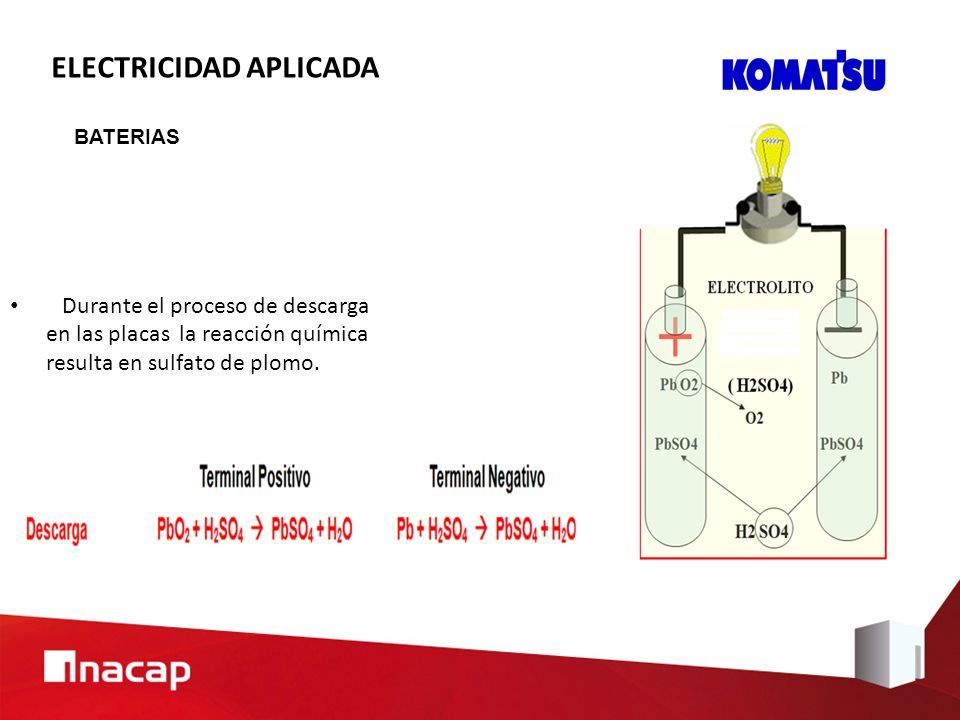

41 Durante el proceso de descarga en las placas la reacción química resulta en sulfato de plomo. ELECTRICIDAD APLICADA BATERIAS

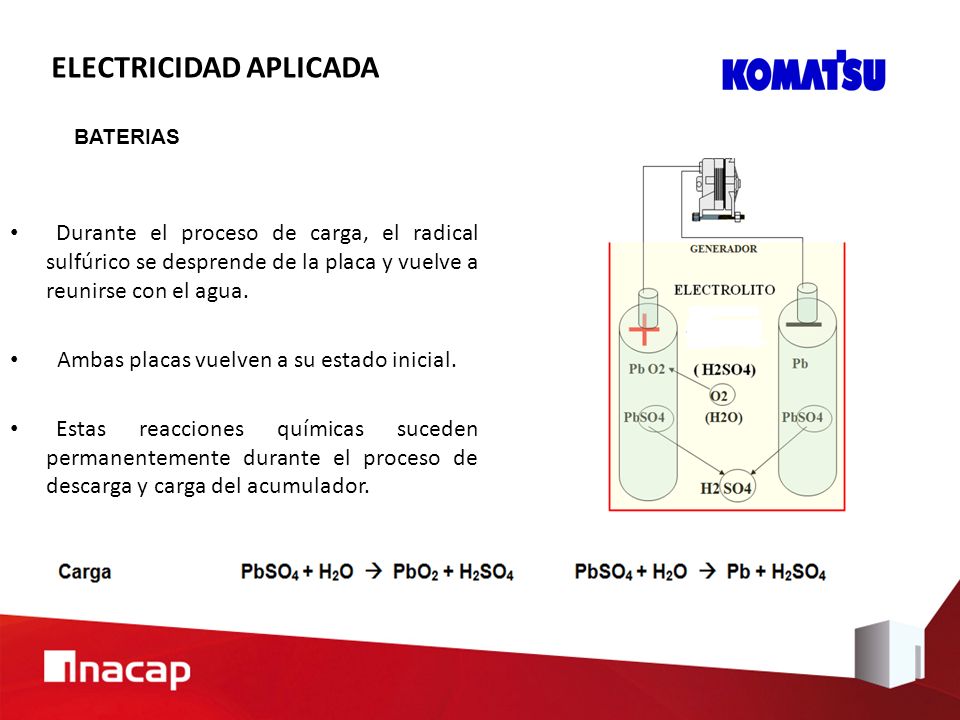

42 Durante el proceso de carga, el radical sulfúrico se desprende de la placa y vuelve a reunirse con el agua. Ambas placas vuelven a su estado inicial. Estas reacciones químicas suceden permanentemente durante el proceso de descarga y carga del acumulador. ELECTRICIDAD APLICADA BATERIAS

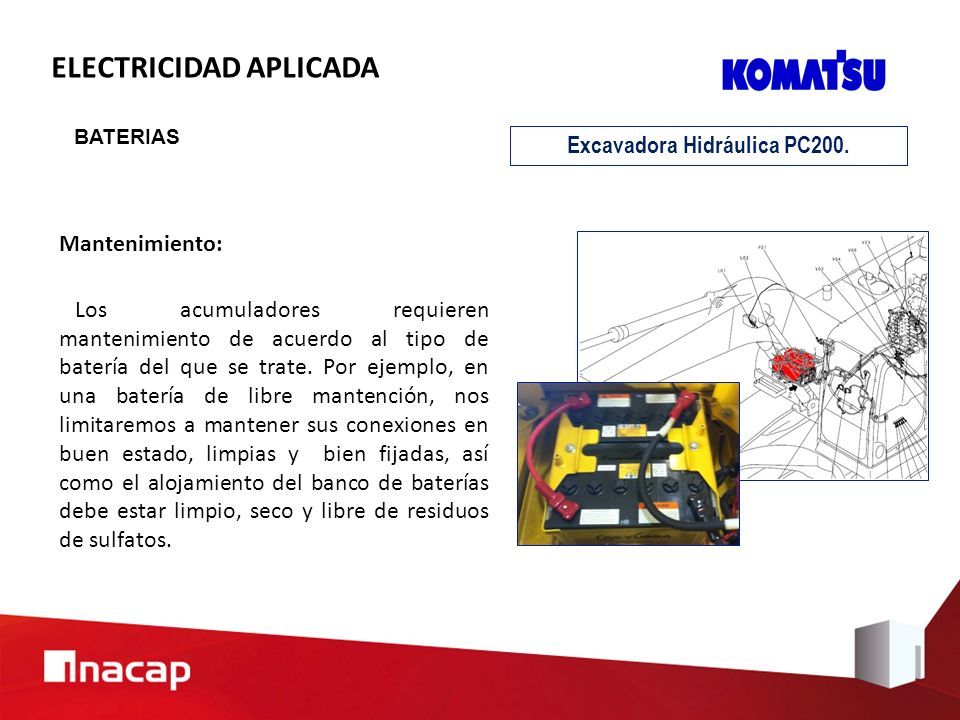

43 Mantenimiento: Los acumuladores requieren mantenimiento de acuerdo al tipo de batería del que se trate. Por ejemplo, en una batería de libre mantención, nos limitaremos a mantener sus conexiones en buen estado, limpias y bien fijadas, así como el alojamiento del banco de baterías debe estar limpio, seco y libre de residuos de sulfatos. ELECTRICIDAD APLICADA BATERIAS Excavadora Hidráulica PC200.

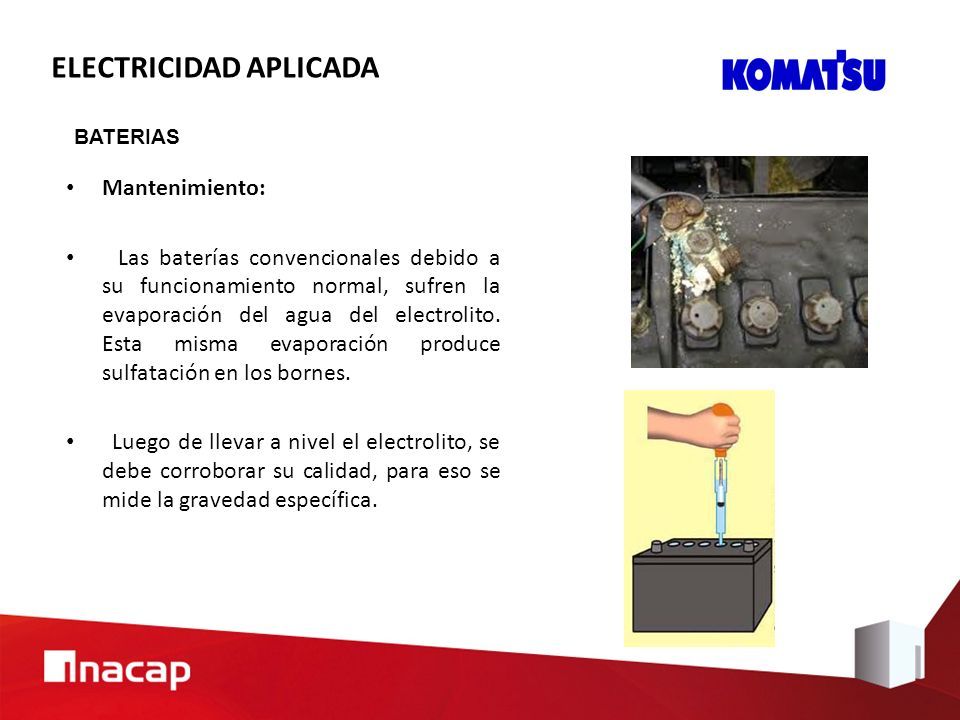

44 Mantenimiento: Las baterías convencionales debido a su funcionamiento normal, sufren la evaporación del agua del electrolito. Esta misma evaporación produce sulfatación en los bornes. Luego de llevar a nivel el electrolito, se debe corroborar su calidad, para eso se mide la gravedad específica. ELECTRICIDAD APLICADA BATERIAS

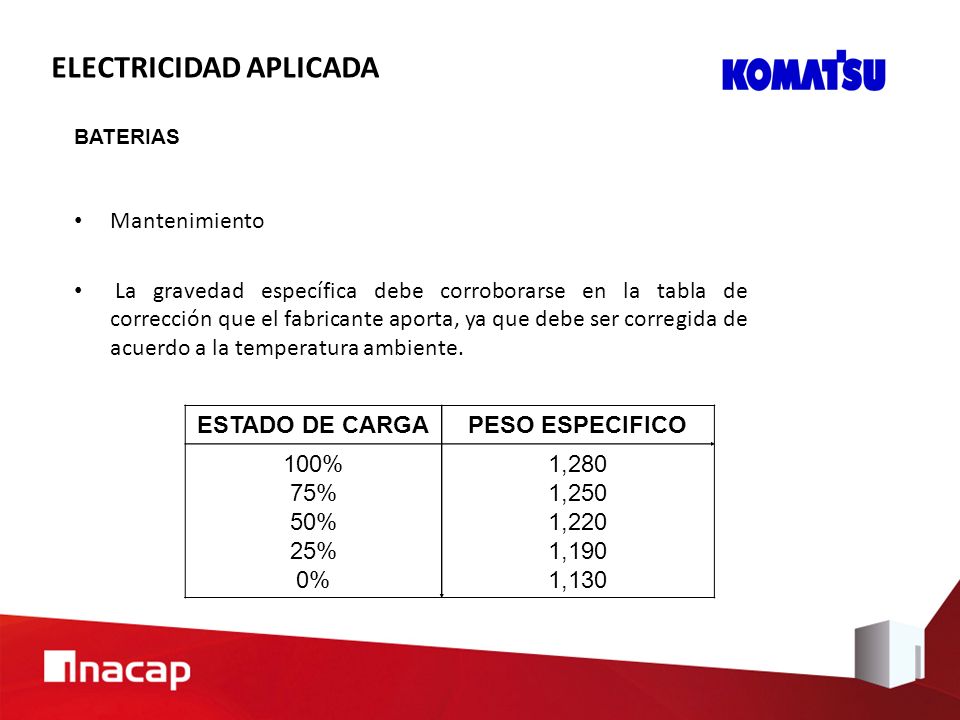

45 Mantenimiento La gravedad específica debe corroborarse en la tabla de corrección que el fabricante aporta, ya que debe ser corregida de acuerdo a la temperatura ambiente. ESTADO DE CARGAPESO ESPECIFICO 100% 75% 50% 25% 0% 1,280 1,250 1,220 1,190 1,130 ELECTRICIDAD APLICADA BATERIAS

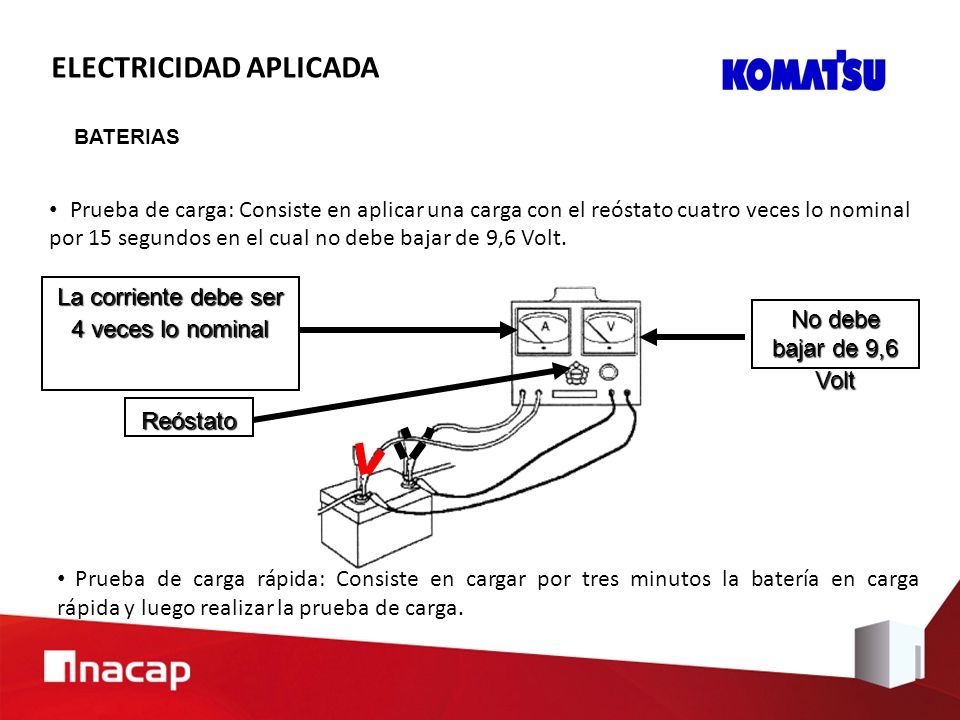

46 Prueba de carga: Consiste en aplicar una carga con el reóstato cuatro veces lo nominal por 15 segundos en el cual no debe bajar de 9,6 Volt. No debe bajar de 9,6 Volt La corriente debe ser 4 veces lo nominal Reóstato Prueba de carga rápida: Consiste en cargar por tres minutos la batería en carga rápida y luego realizar la prueba de carga. ELECTRICIDAD APLICADA BATERIAS

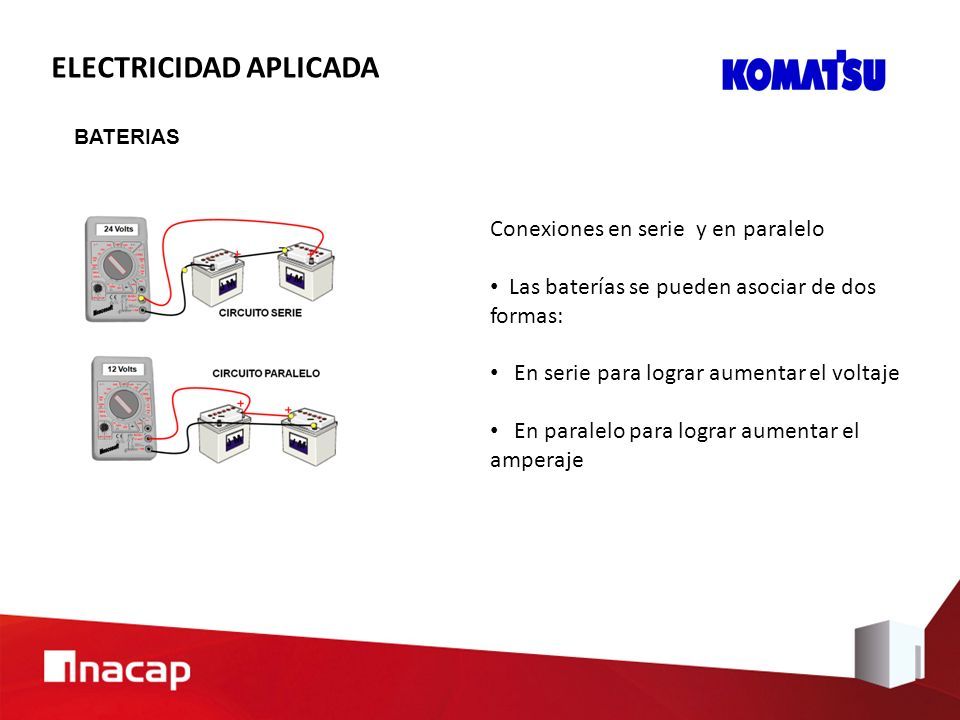

47 Conexiones en serie y en paralelo Las baterías se pueden asociar de dos formas: En serie para lograr aumentar el voltaje En paralelo para lograr aumentar el amperaje ELECTRICIDAD APLICADA BATERIAS

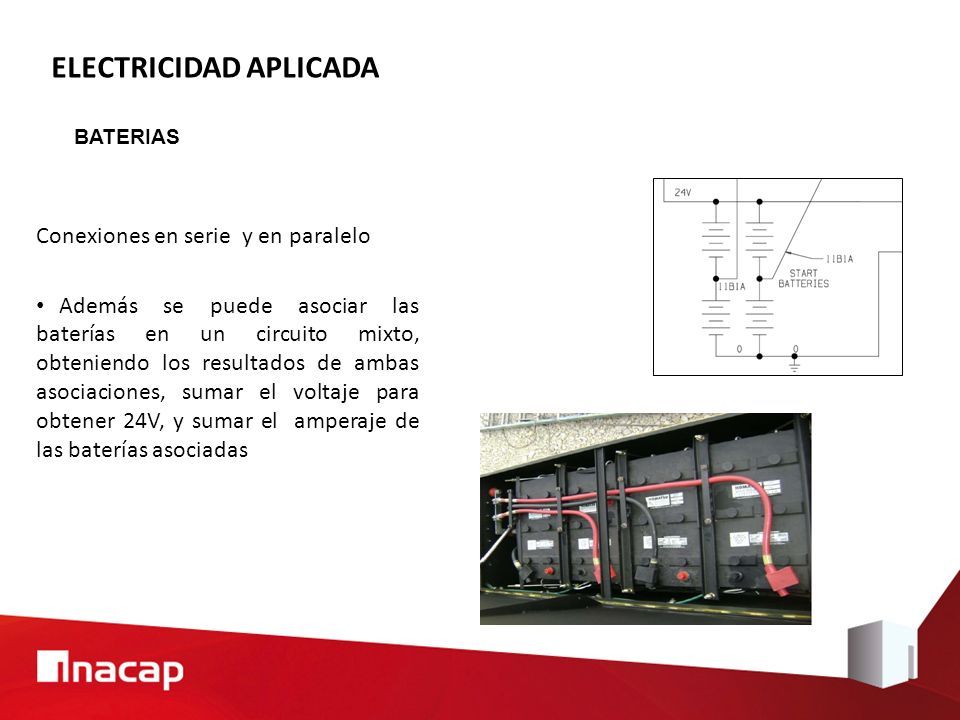

48 Conexiones en serie y en paralelo Además se puede asociar las baterías en un circuito mixto, obteniendo los resultados de ambas asociaciones, sumar el voltaje para obtener 24V, y sumar el amperaje de las baterías asociadas ELECTRICIDAD APLICADA BATERIAS

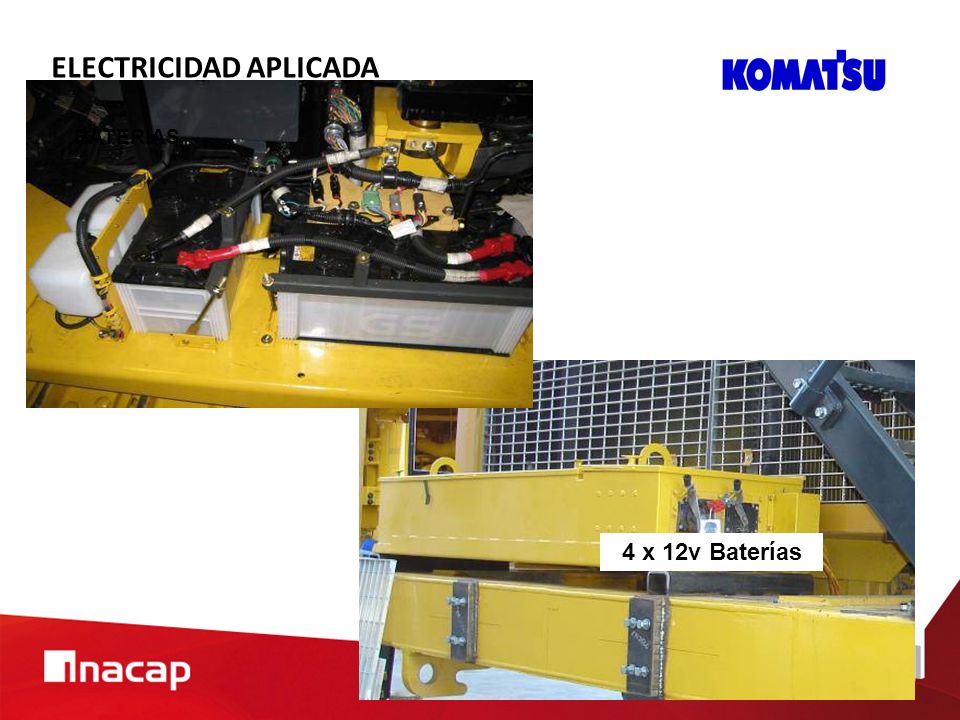

49 4 x 12v Baterías ELECTRICIDAD APLICADA BATERIAS

50 CABLE CONDUCTOR

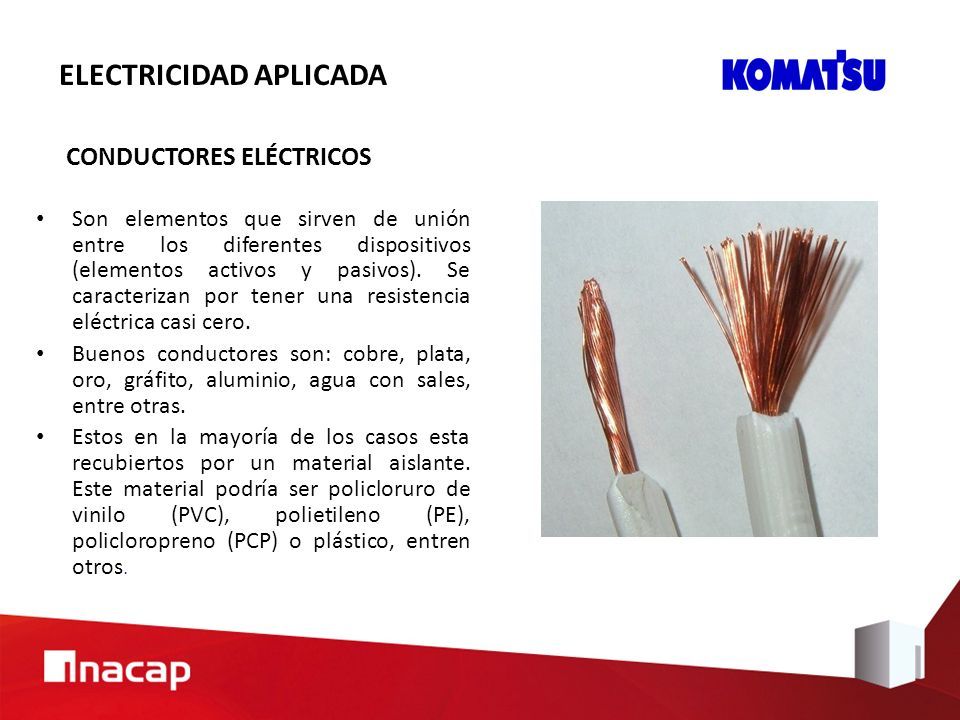

51 Son elementos que sirven de unión entre los diferentes dispositivos (elementos activos y pasivos). Se caracterizan por tener una resistencia eléctrica casi cero. Buenos conductores son: cobre, plata, oro, gráfito, aluminio, agua con sales, entre otras. Estos en la mayoría de los casos esta recubiertos por un material aislante. Este material podría ser policloruro de vinilo (PVC), polietileno (PE), policloropreno (PCP) o plástico, entren otros. CONDUCTORES ELÉCTRICOS ELECTRICIDAD APLICADA

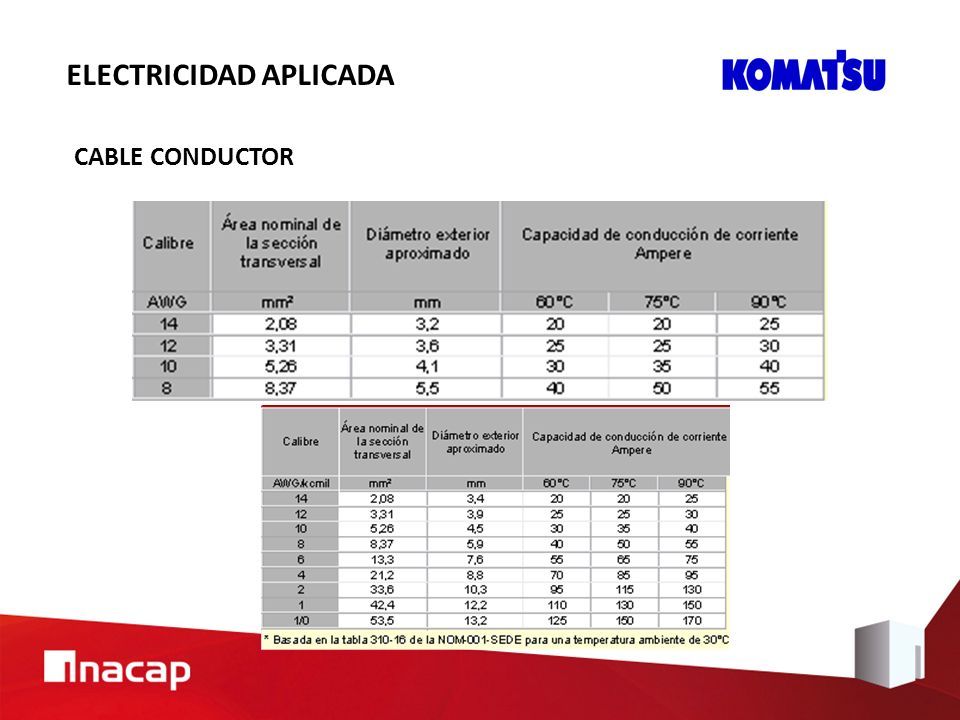

52 CABLE CONDUCTOR

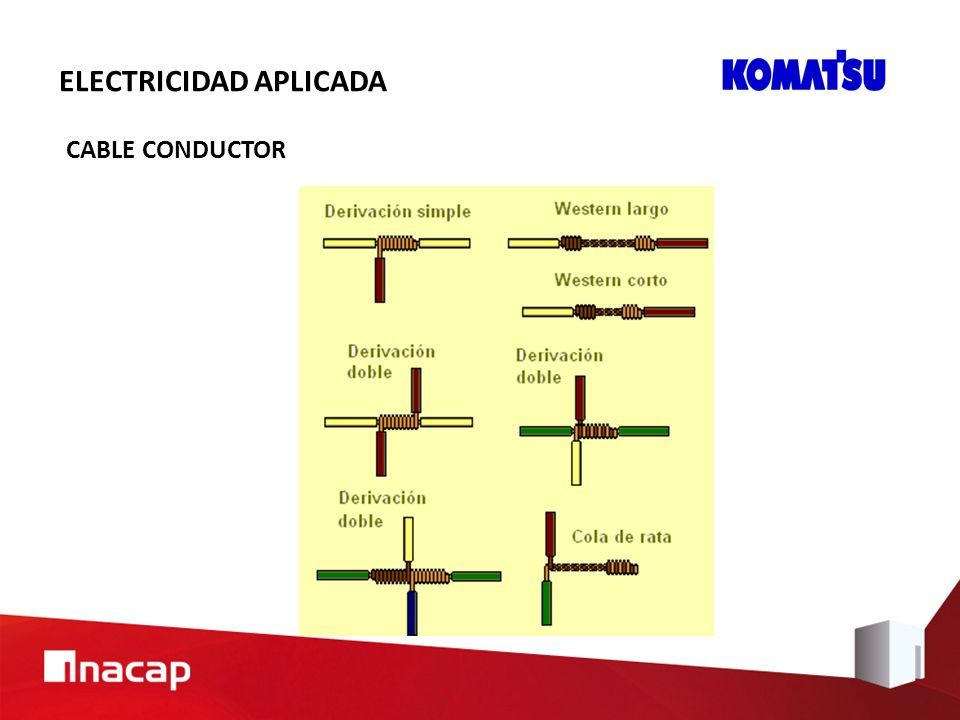

53 ELECTRICIDAD APLICADA CABLE CONDUCTOR

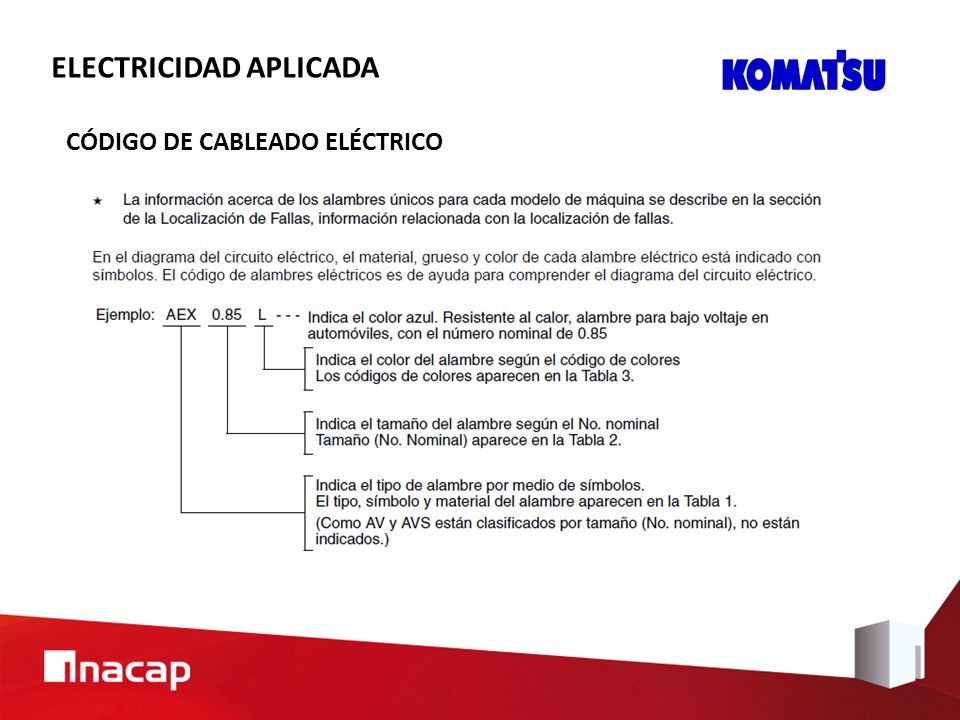

54 CÓDIGO DE CABLEADO ELÉCTRICO ELECTRICIDAD APLICADA

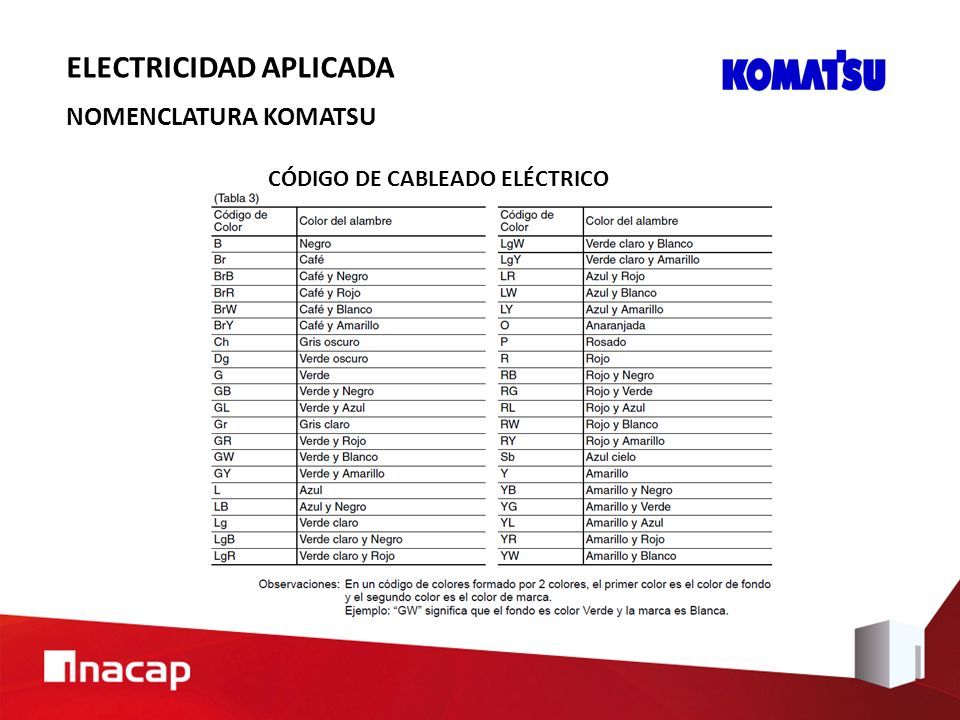

55 NOMENCLATURA KOMATSU CÓDIGO DE CABLEADO ELÉCTRICO ELECTRICIDAD APLICADA

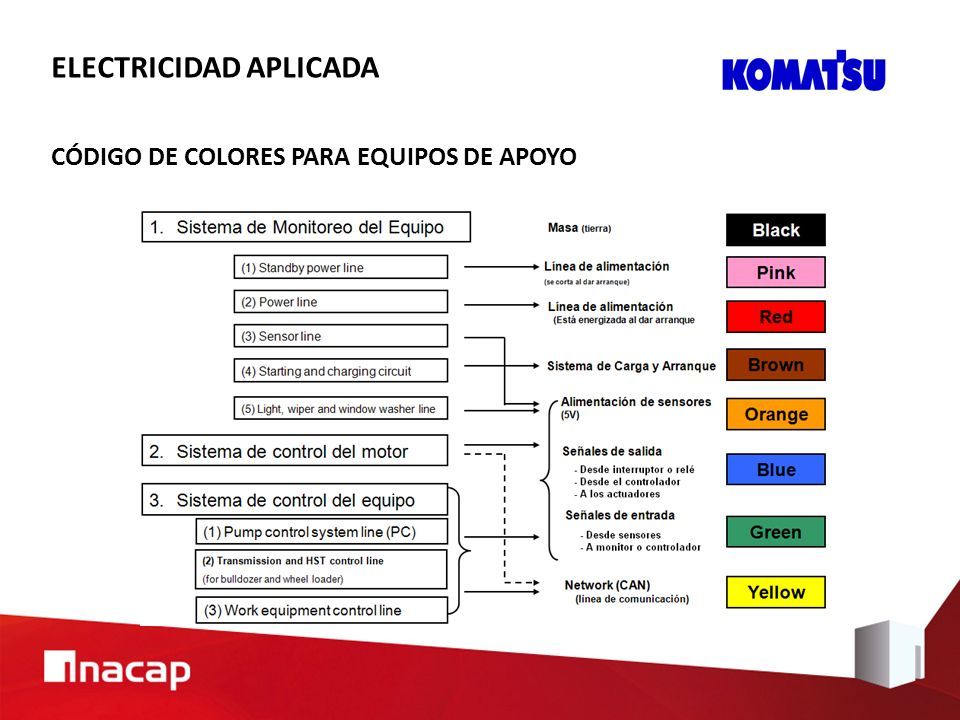

56 CÓDIGO DE COLORES PARA EQUIPOS DE APOYO ELECTRICIDAD APLICADA

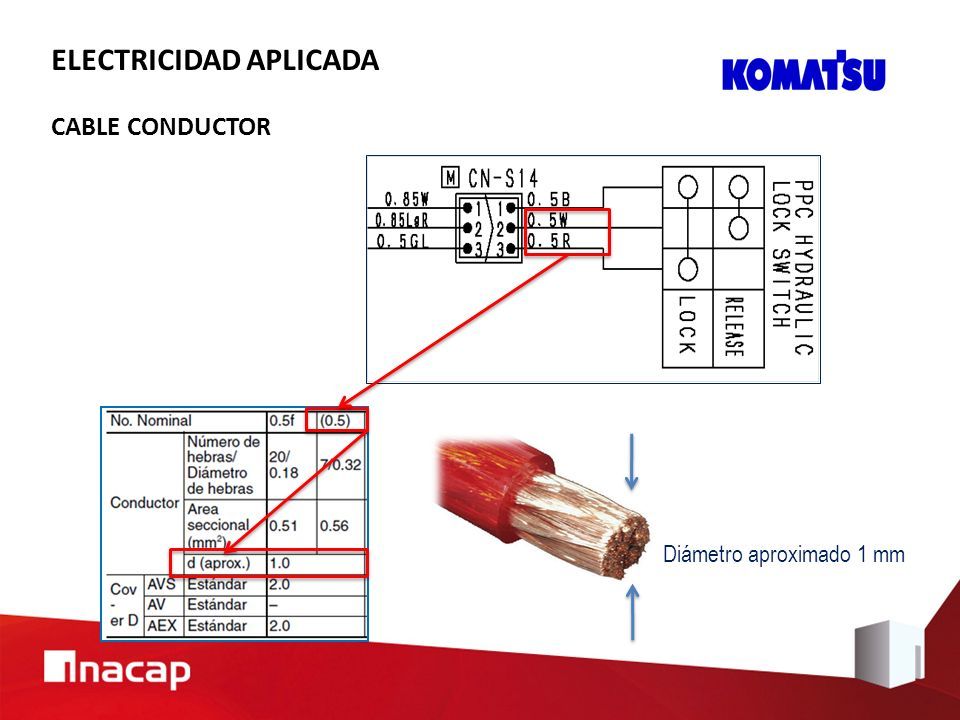

57 Diámetro aproximado 1 mm ELECTRICIDAD APLICADA CABLE CONDUCTOR

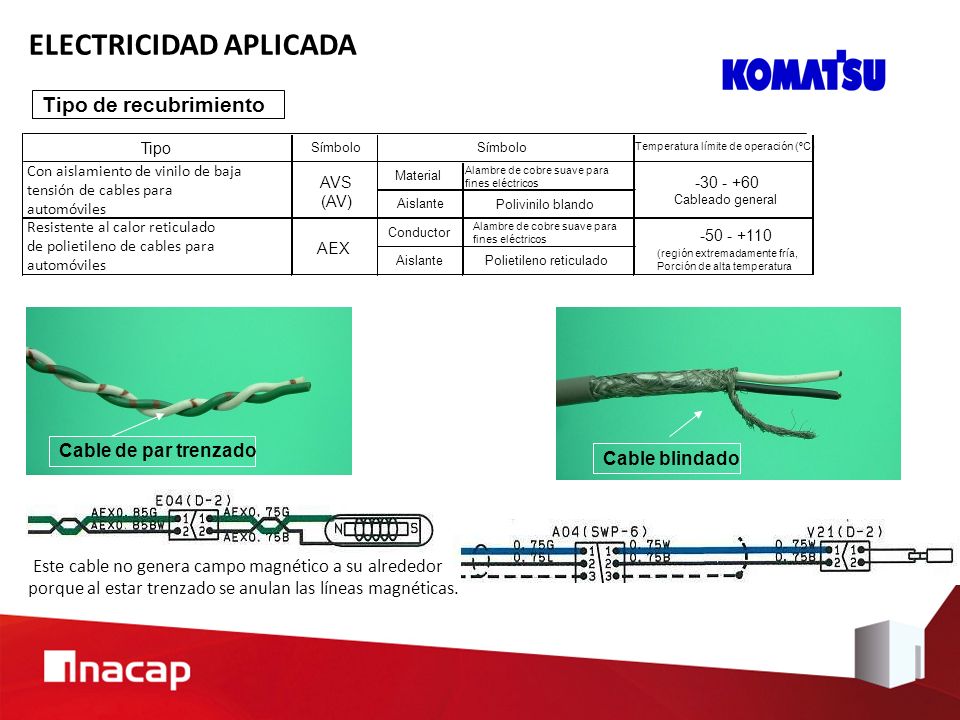

58 Este cable no genera campo magnético a su alrededor porque al estar trenzado se anulan las líneas magnéticas. Tipo de recubrimiento Cable de par trenzado Cable blindado Temperatura límite de operación (ºC) Polivinilo blando Polietileno reticulado Conductor Aislante Tipo Resistente al calor reticulado de polietileno de cables para automóviles Con aislamiento de vinilo de baja tensión de cables para automóviles Símbolo Material Aislante AEX Símbolo -50 - +110 (región extremadamente fría, Porción de alta temperatura Alambre de cobre suave para fines eléctricos Alambre de cobre suave para fines eléctricos -30 - +60 Cableado general AVS (AV) ELECTRICIDAD APLICADA

59 INTERRUPTORES

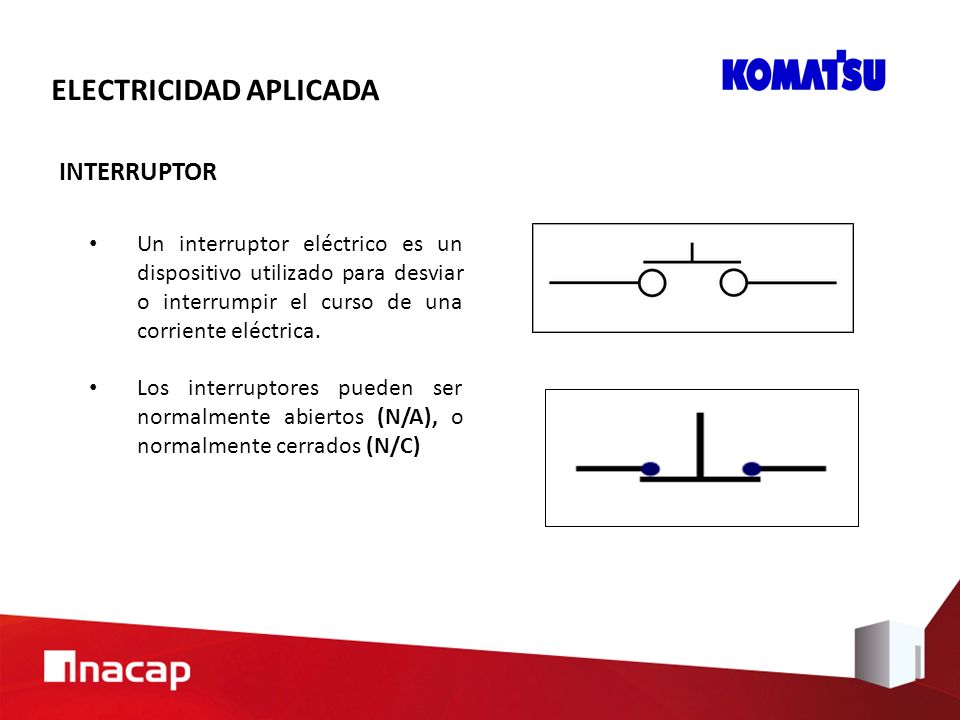

60 ELECTRICIDAD APLICADA Un interruptor eléctrico es un dispositivo utilizado para desviar o interrumpir el curso de una corriente eléctrica. Los interruptores pueden ser normalmente abiertos (N/A), o normalmente cerrados (N/C) INTERRUPTOR

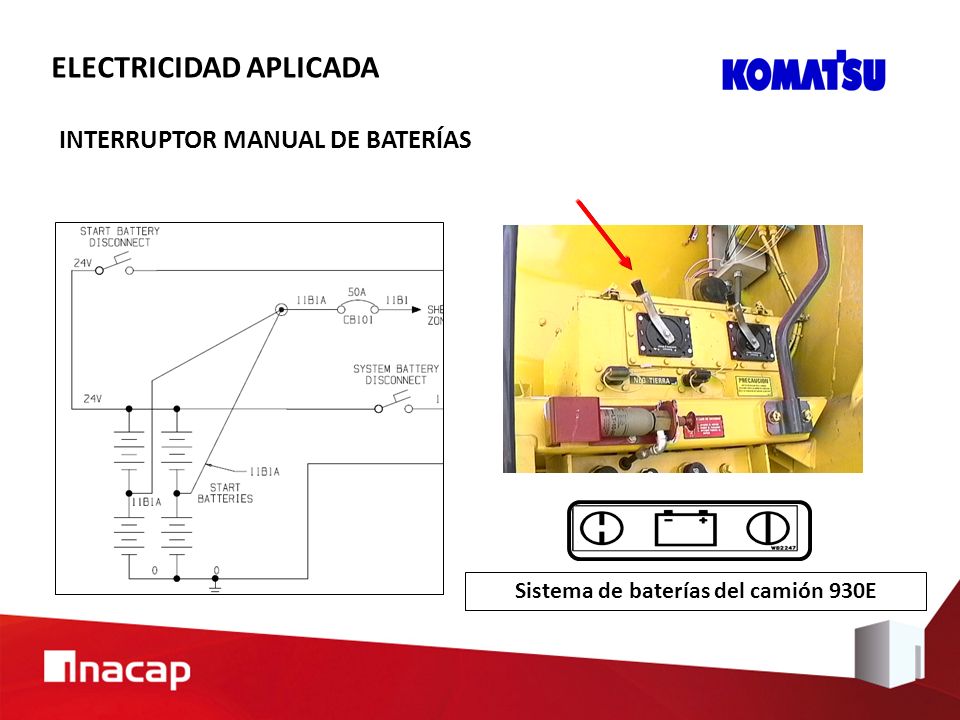

61 INTERRUPTOR MANUAL DE BATERÍAS ELECTRICIDAD APLICADA Sistema de baterías del camión 930E

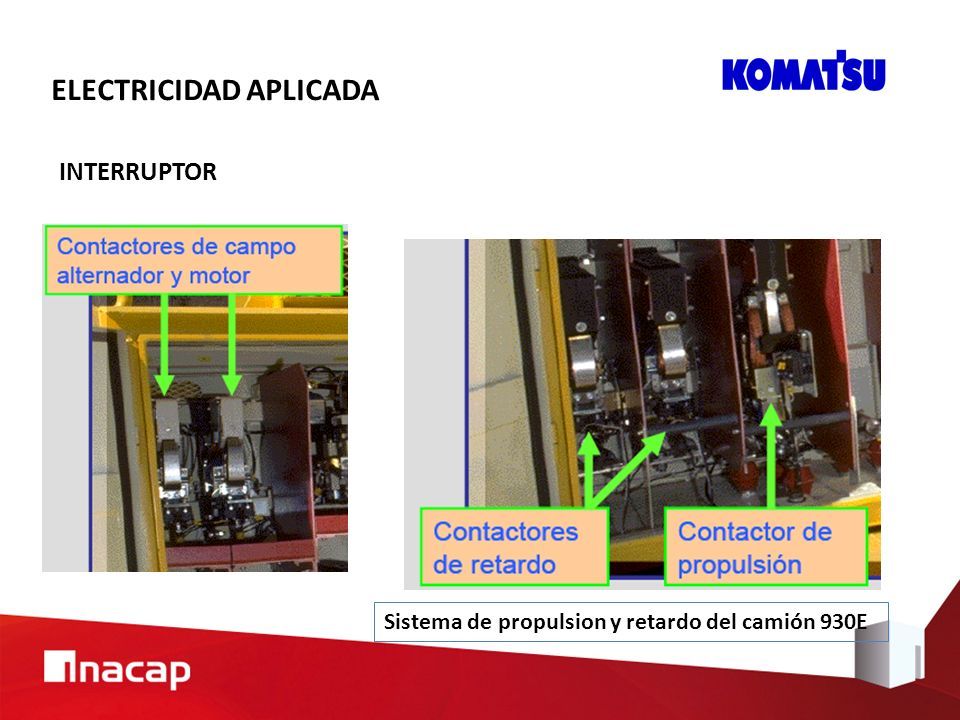

62 ELECTRICIDAD APLICADA INTERRUPTOR Sistema de propulsion y retardo del camión 930E

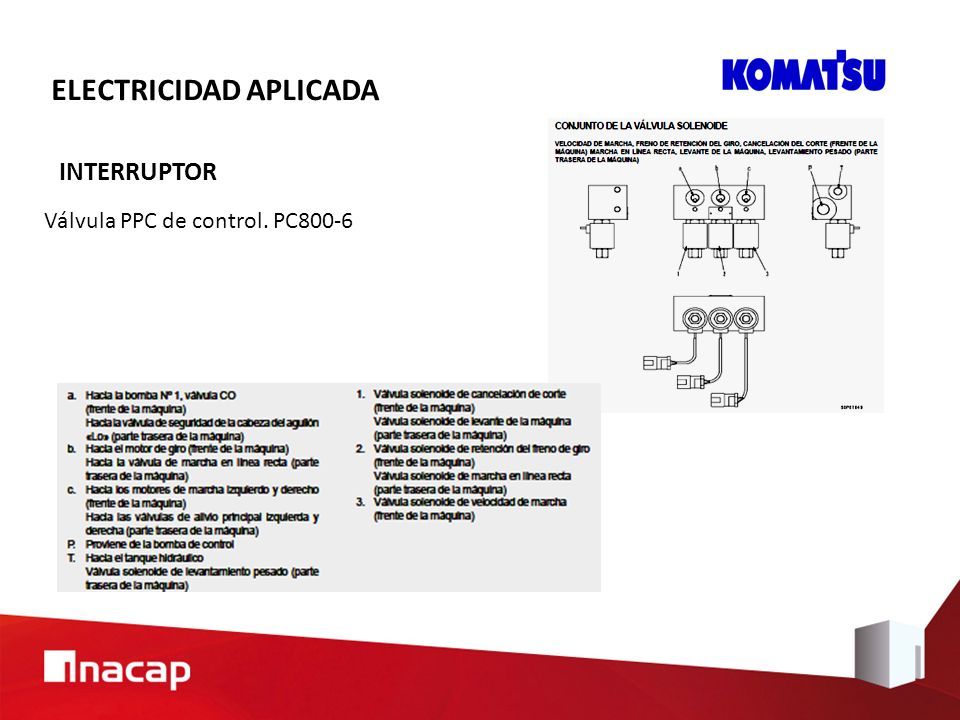

63 ELECTRICIDAD APLICADA INTERRUPTOR Válvula PPC de control. PC800-6

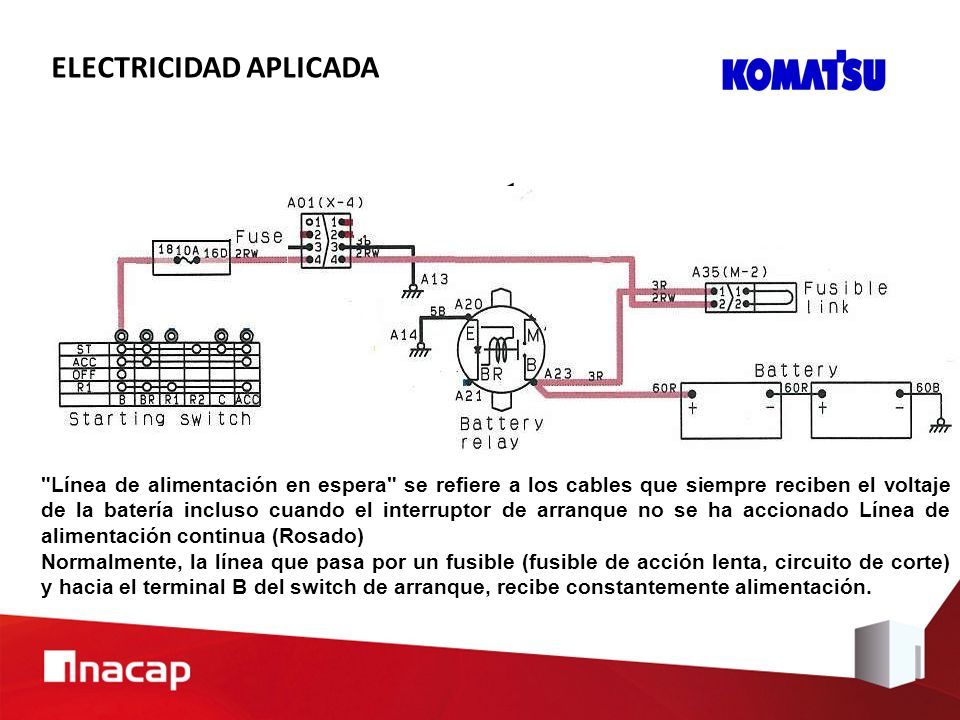

64 "Línea de alimentación en espera" se refiere a los cables que siempre reciben el voltaje de la batería incluso cuando el interruptor de arranque no se ha accionado Línea de alimentación continua (Rosado) Normalmente, la línea que pasa por un fusible (fusible de acción lenta, circuito de corte) y hacia el terminal B del switch de arranque, recibe constantemente alimentación. ELECTRICIDAD APLICADA

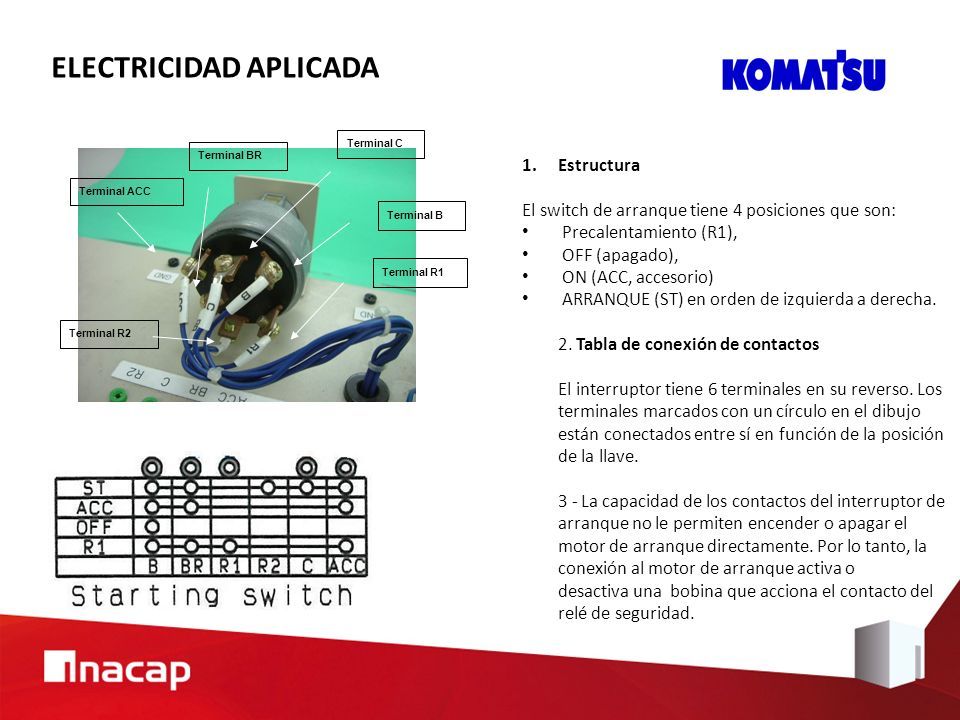

65 1.Estructura El switch de arranque tiene 4 posiciones que son: Precalentamiento (R1), OFF (apagado), ON (ACC, accesorio) ARRANQUE (ST) en orden de izquierda a derecha. 2. Tabla de conexión de contactos El interruptor tiene 6 terminales en su reverso. Los terminales marcados con un círculo en el dibujo están conectados entre sí en función de la posición de la llave. 3 - La capacidad de los contactos del interruptor de arranque no le permiten encender o apagar el motor de arranque directamente. Por lo tanto, la conexión al motor de arranque activa o desactiva una bobina que acciona el contacto del relé de seguridad. Terminal B Terminal BR Terminal C Terminal ACC Terminal R1 Terminal R2 ELECTRICIDAD APLICADA

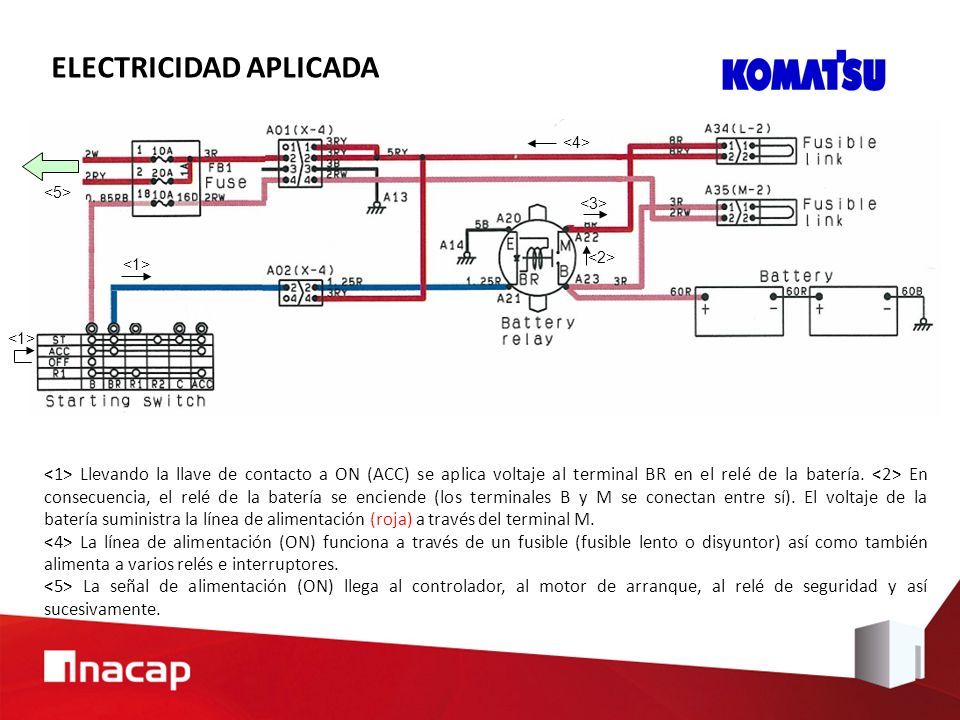

66 Llevando la llave de contacto a ON (ACC) se aplica voltaje al terminal BR en el relé de la batería. En consecuencia, el relé de la batería se enciende (los terminales B y M se conectan entre sí). El voltaje de la batería suministra la línea de alimentación (roja) a través del terminal M. La línea de alimentación (ON) funciona a través de un fusible (fusible lento o disyuntor) así como también alimenta a varios relés e interruptores. La señal de alimentación (ON) llega al controlador, al motor de arranque, al relé de seguridad y así sucesivamente. ELECTRICIDAD APLICADA

67 SIMBOLOGIA KOMATSU

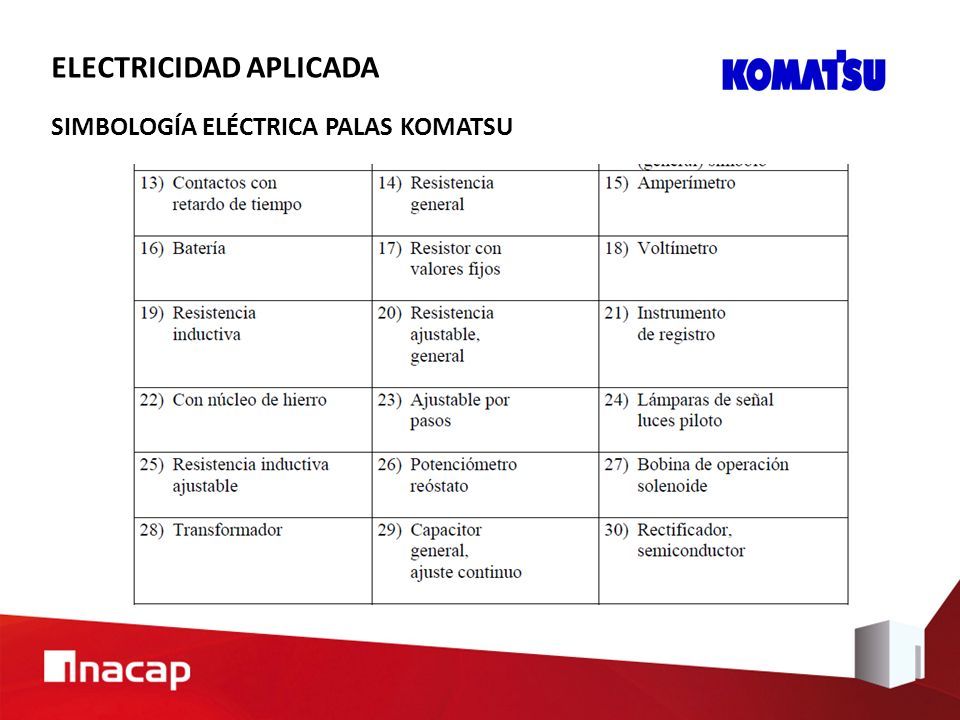

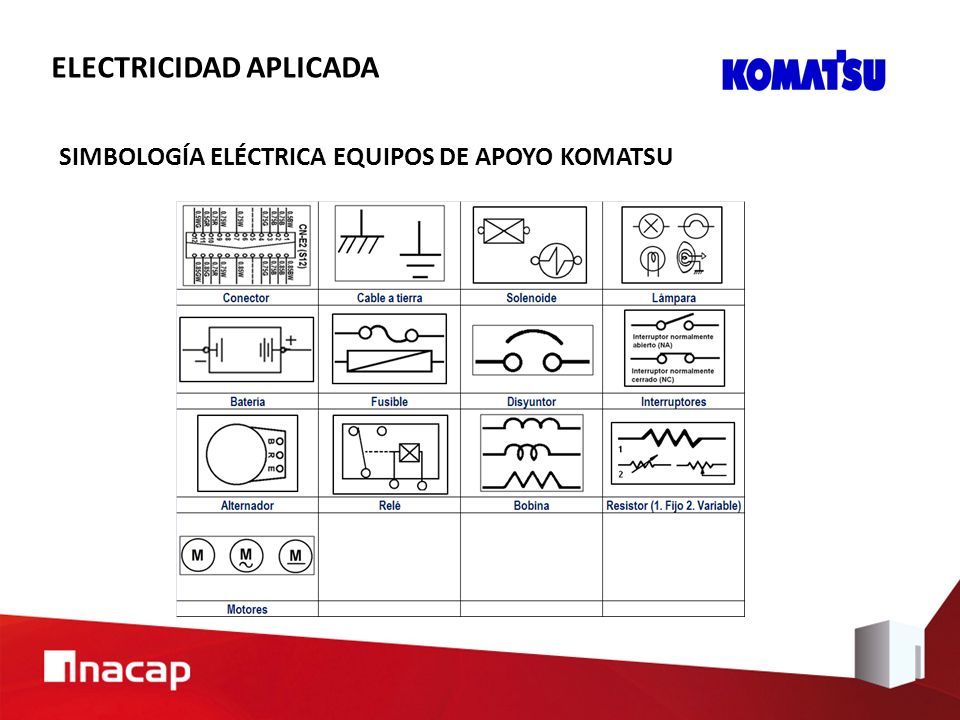

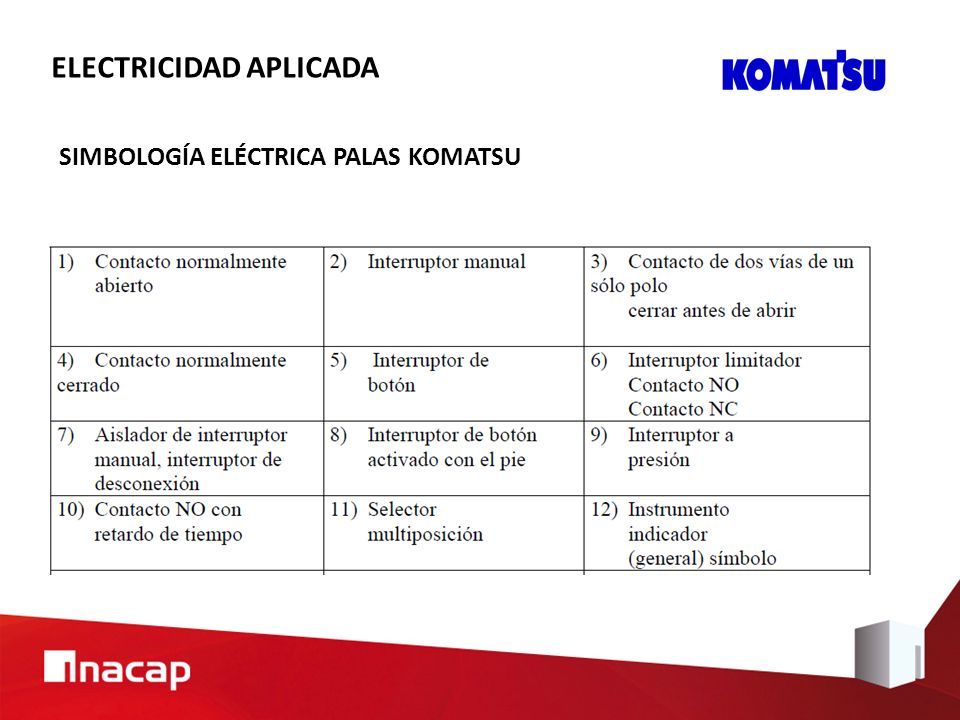

68 SIMBOLOGÍA ELÉCTRICA EQUIPOS DE APOYO KOMATSU ELECTRICIDAD APLICADA

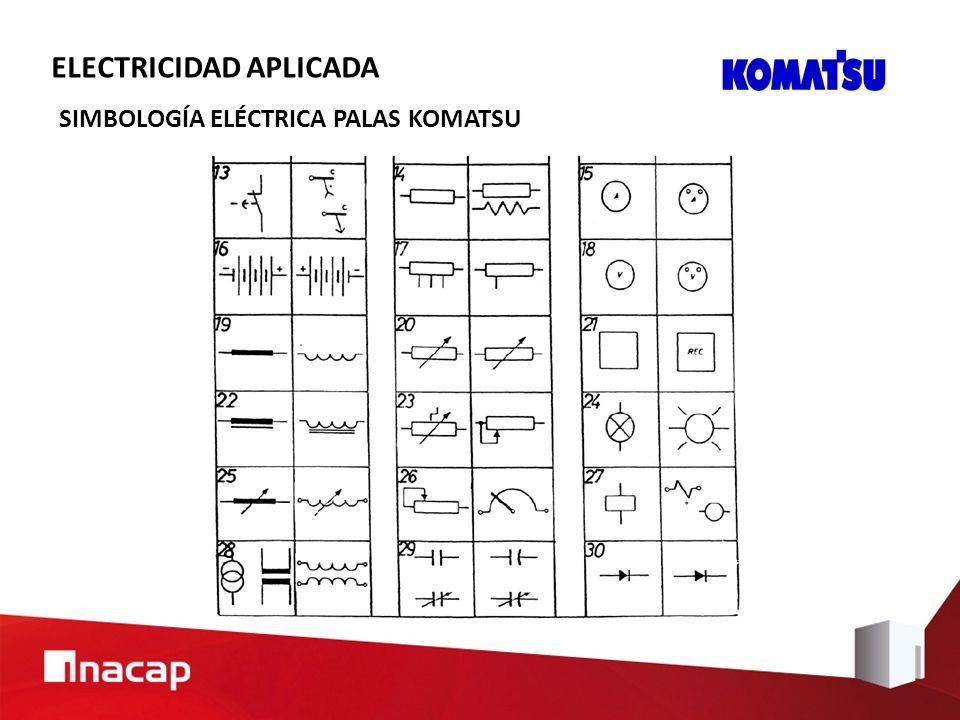

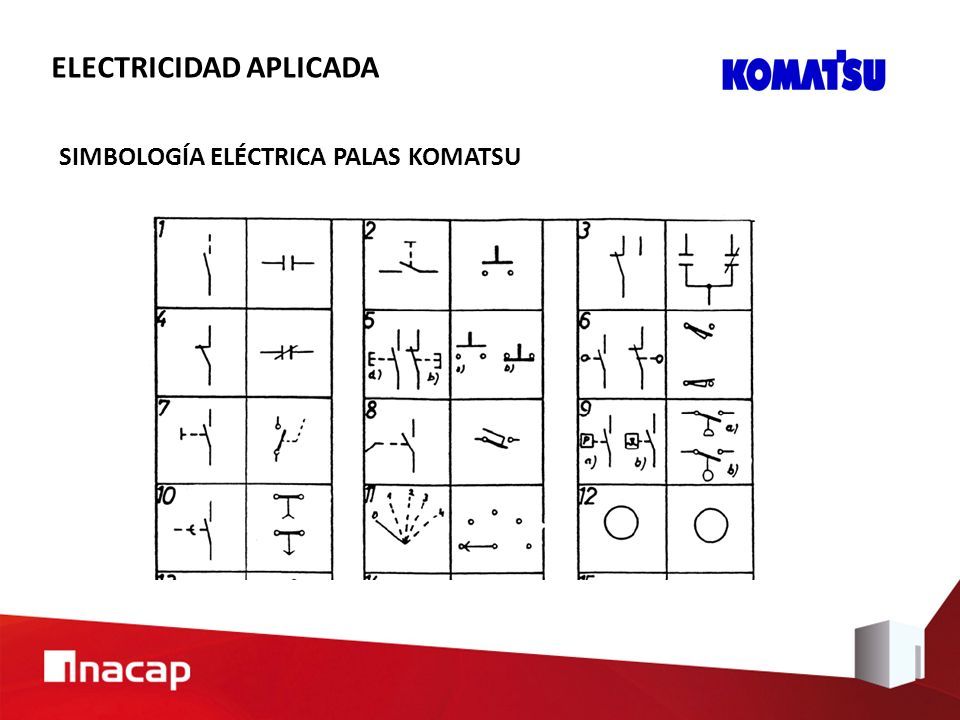

69 SIMBOLOGÍA ELÉCTRICA PALAS KOMATSU ELECTRICIDAD APLICADA

70 SIMBOLOGÍA ELÉCTRICA PALAS KOMATSU ELECTRICIDAD APLICADA

71 SIMBOLOGÍA ELÉCTRICA PALAS KOMATSU ELECTRICIDAD APLICADA

72 SIMBOLOGÍA ELÉCTRICA PALAS KOMATSU ELECTRICIDAD APLICADA

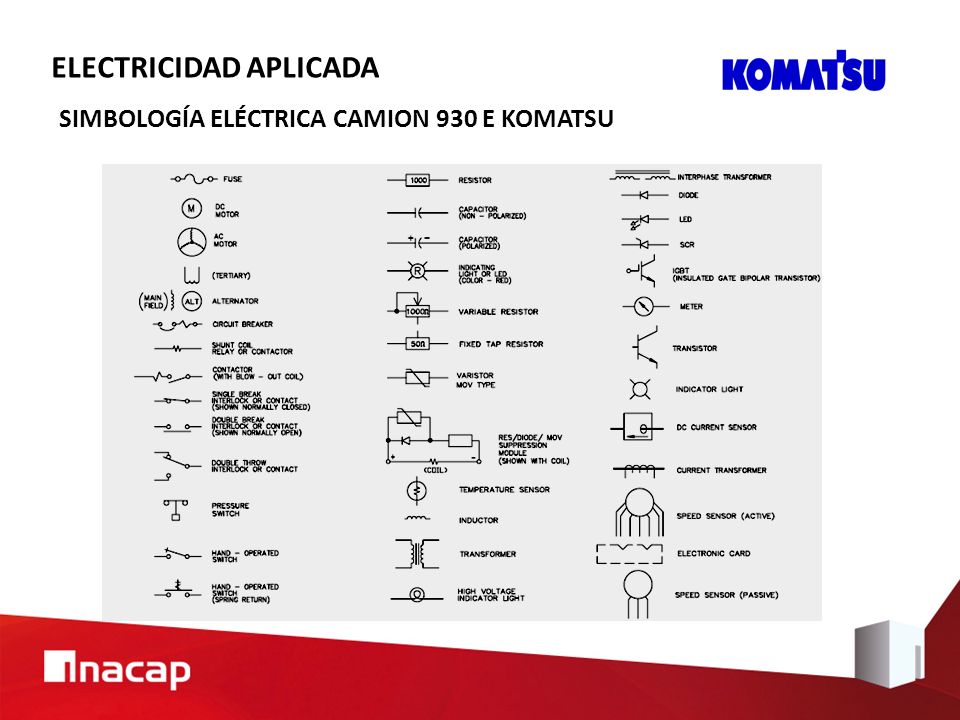

73 SIMBOLOGÍA ELÉCTRICA CAMION 930 E KOMATSU

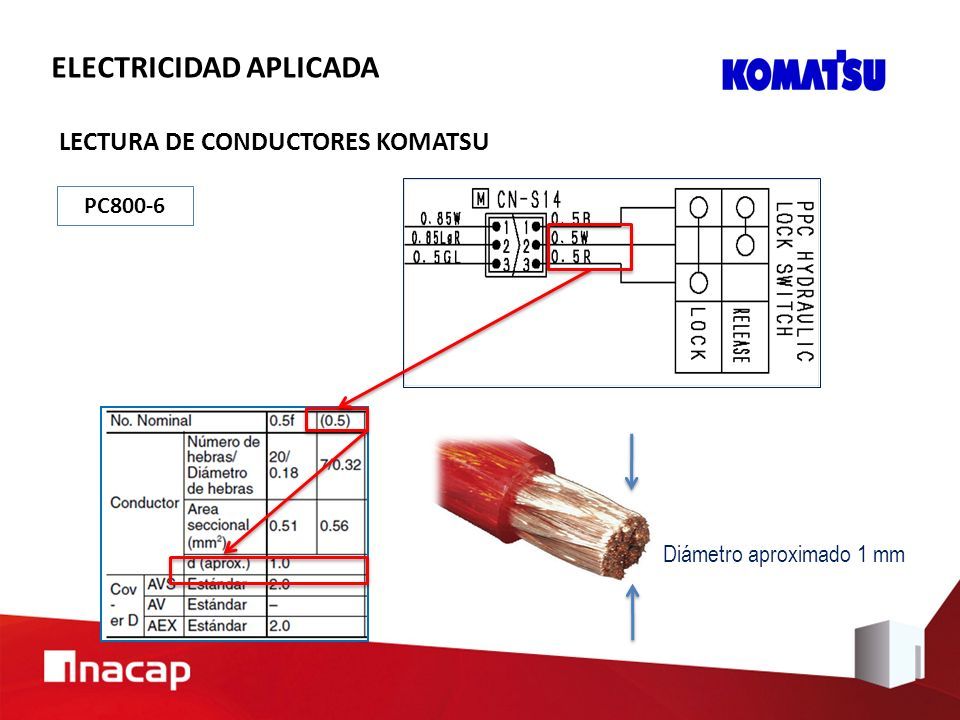

74 Diámetro aproximado 1 mm LECTURA DE CONDUCTORES KOMATSU ELECTRICIDAD APLICADA PC800-6

75 CIRCUITO SERIE

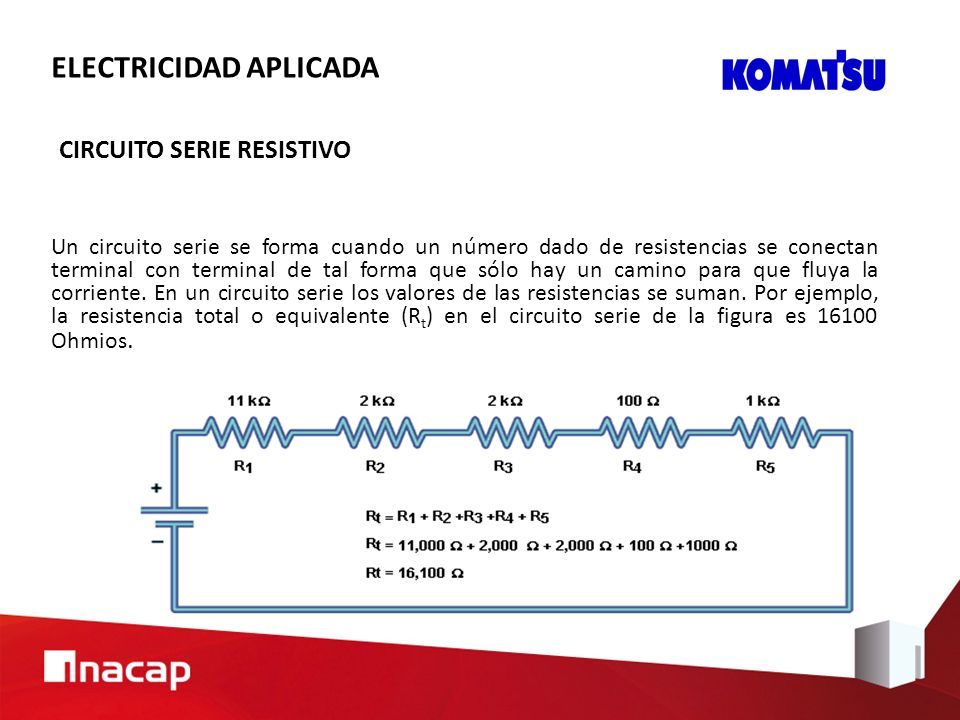

76 CIRCUITO SERIE RESISTIVO Un circuito serie se forma cuando un número dado de resistencias se conectan terminal con terminal de tal forma que sólo hay un camino para que fluya la corriente. En un circuito serie los valores de las resistencias se suman. Por ejemplo, la resistencia total o equivalente (R t ) en el circuito serie de la figura es 16100 Ohmios. ELECTRICIDAD APLICADA

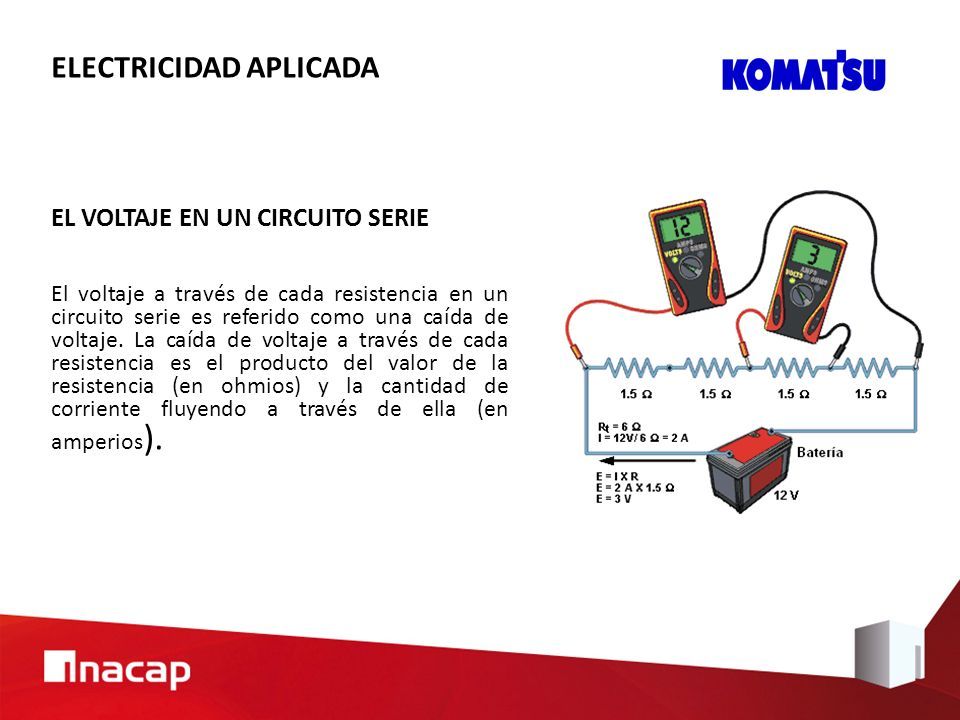

77 EL VOLTAJE EN UN CIRCUITO SERIE El voltaje a través de cada resistencia en un circuito serie es referido como una caída de voltaje. La caída de voltaje a través de cada resistencia es el producto del valor de la resistencia (en ohmios) y la cantidad de corriente fluyendo a través de ella (en amperios ). ELECTRICIDAD APLICADA

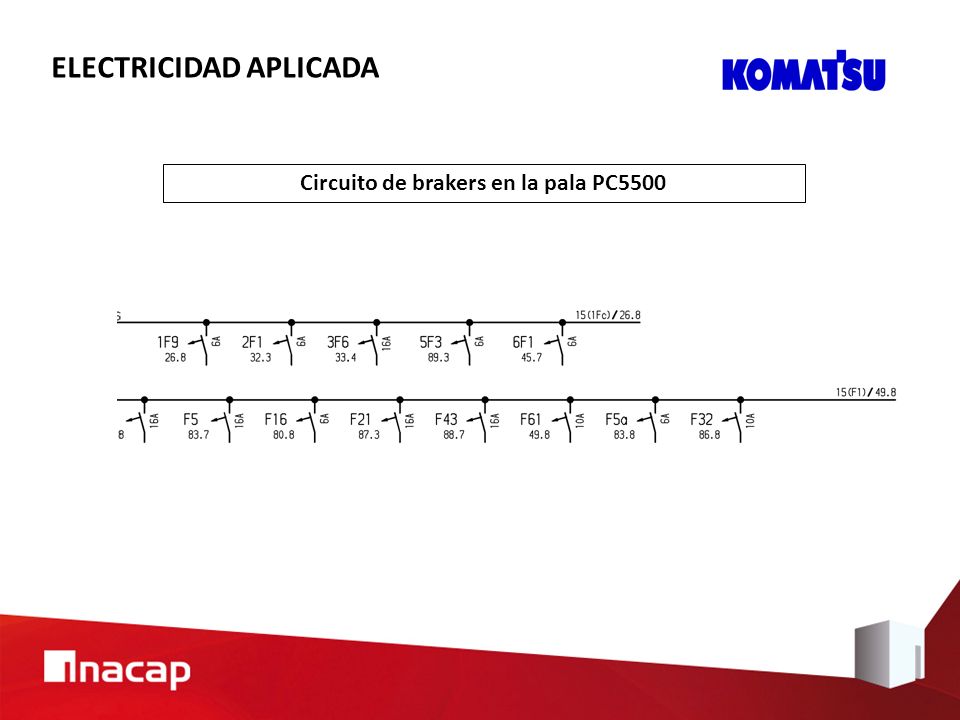

78 Circuito de brakers en la pala PC5500

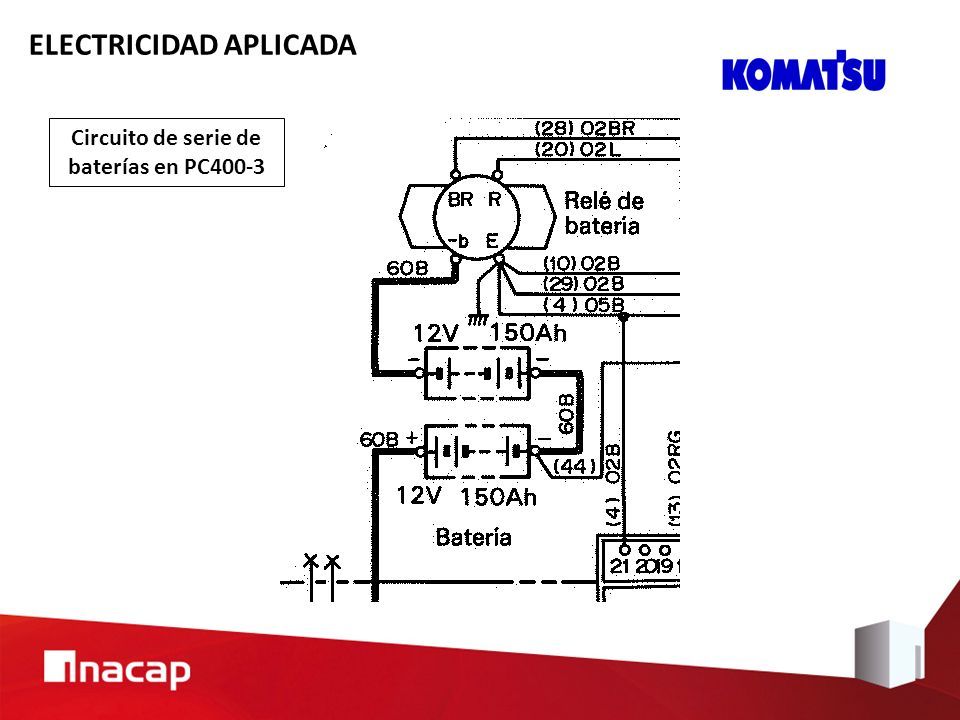

79 ELECTRICIDAD APLICADA Circuito de serie de baterías en PC400-3

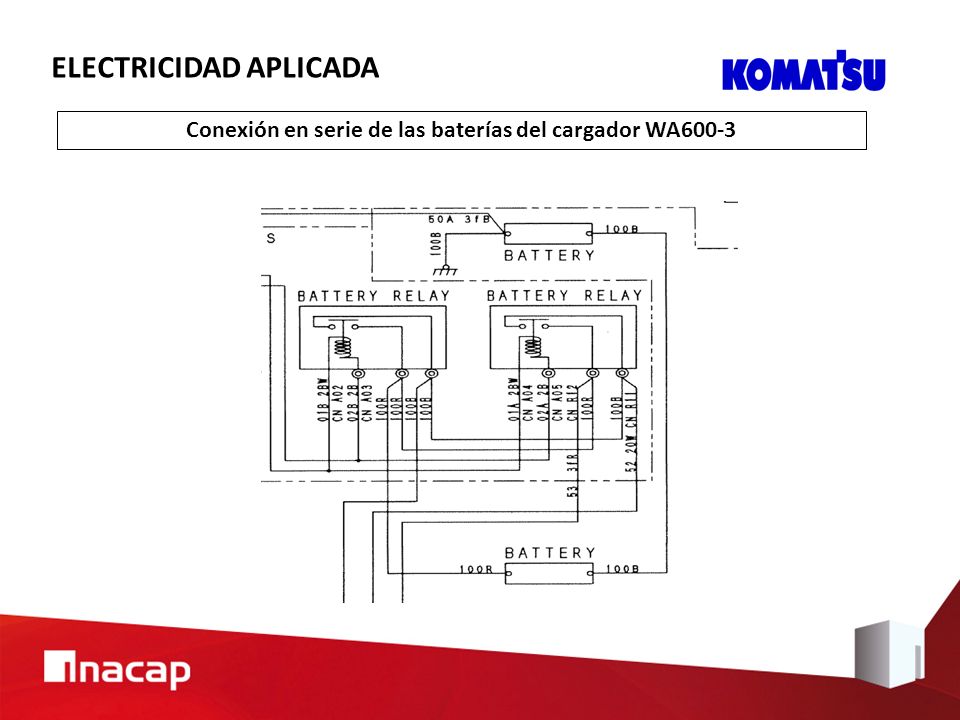

80 ELECTRICIDAD APLICADA Conexión en serie de las baterías del cargador WA600-3

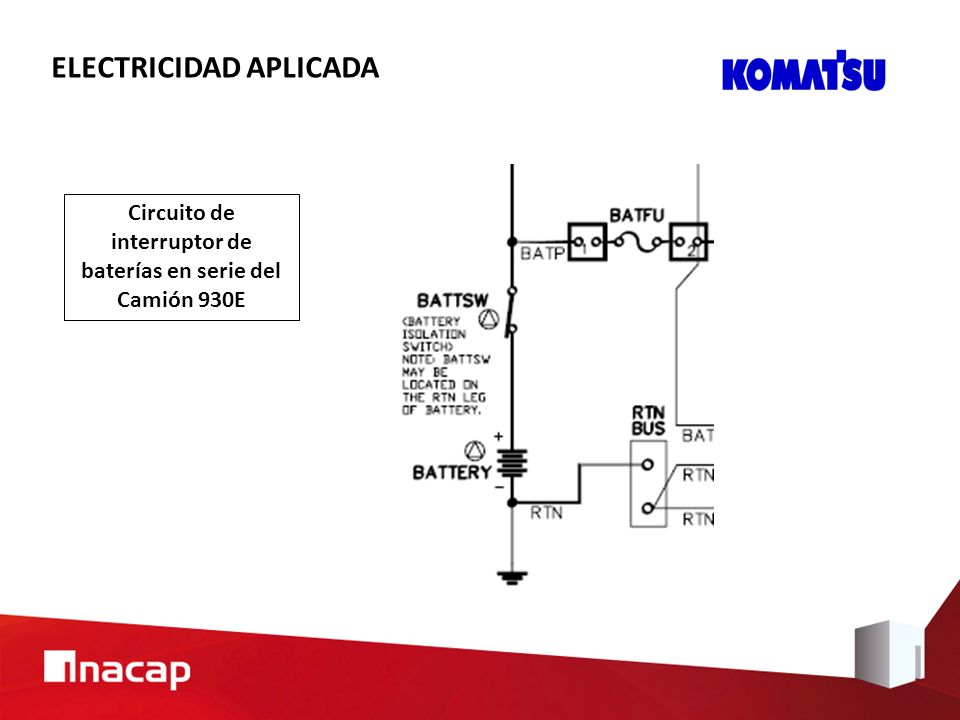

81 ELECTRICIDAD APLICADA Circuito de interruptor de baterías en serie del Camión 930E

82 CIRCUITO PARALELO

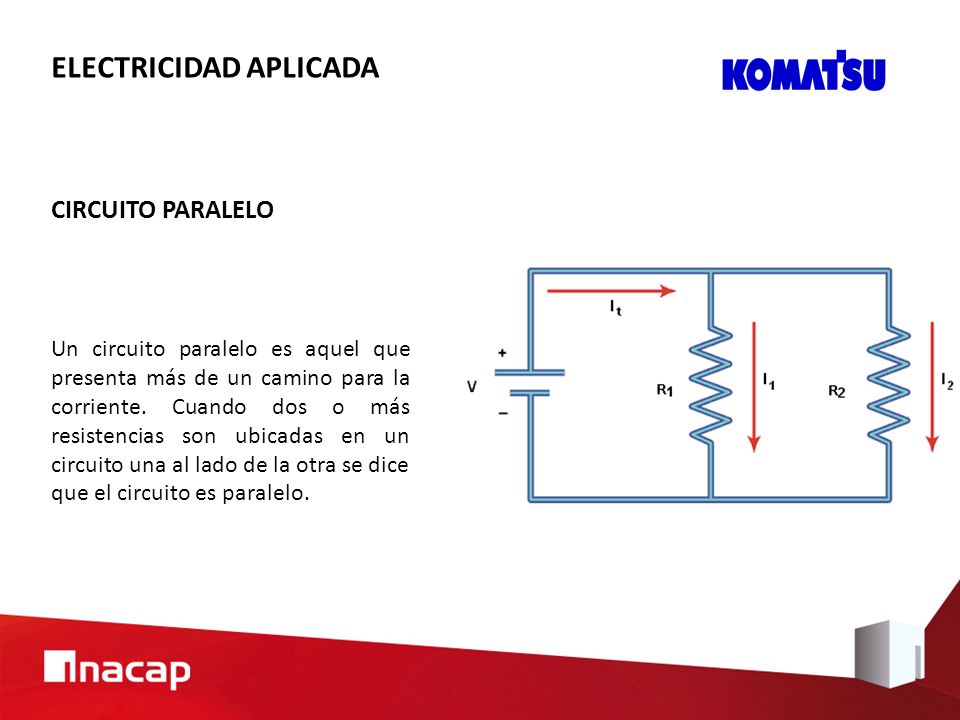

83 Un circuito paralelo es aquel que presenta más de un camino para la corriente. Cuando dos o más resistencias son ubicadas en un circuito una al lado de la otra se dice que el circuito es paralelo. ELECTRICIDAD APLICADA

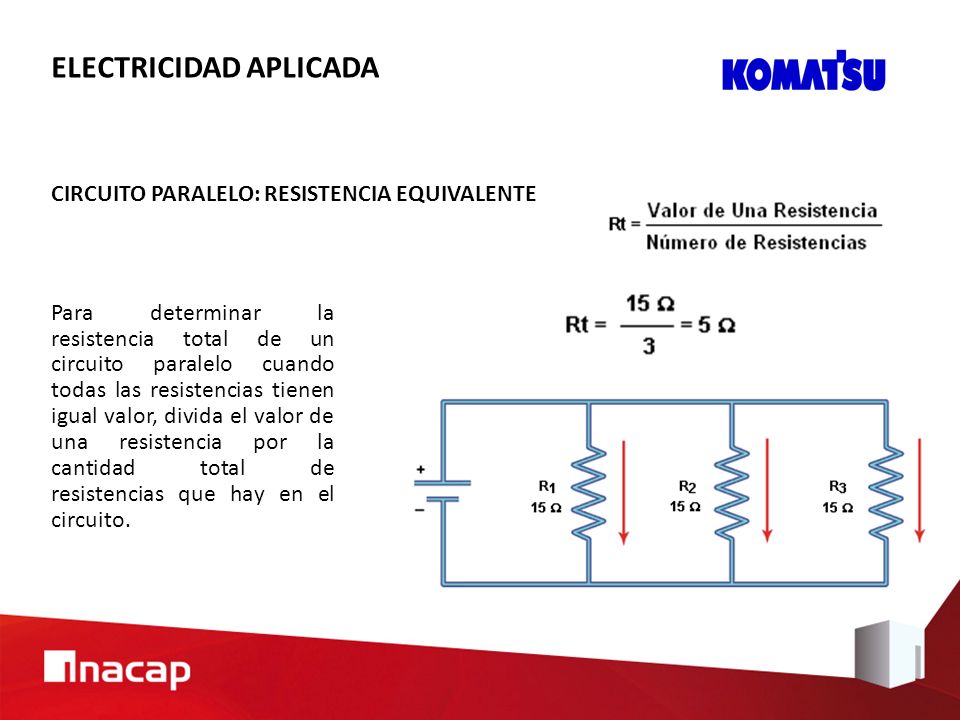

84 CIRCUITO PARALELO: RESISTENCIA EQUIVALENTE Para determinar la resistencia total de un circuito paralelo cuando todas las resistencias tienen igual valor, divida el valor de una resistencia por la cantidad total de resistencias que hay en el circuito. ELECTRICIDAD APLICADA

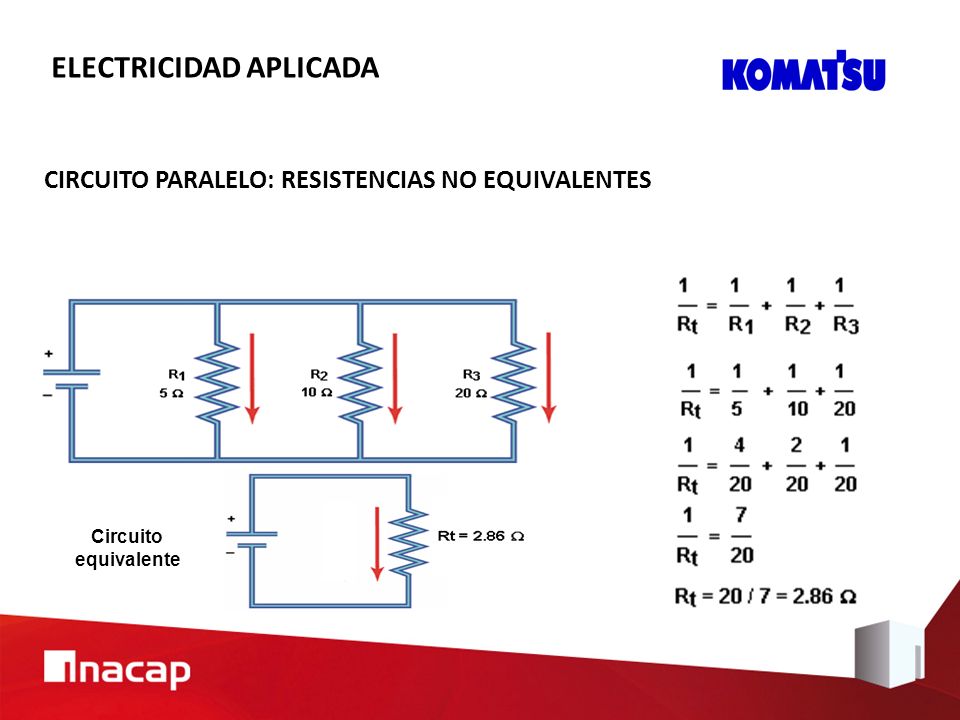

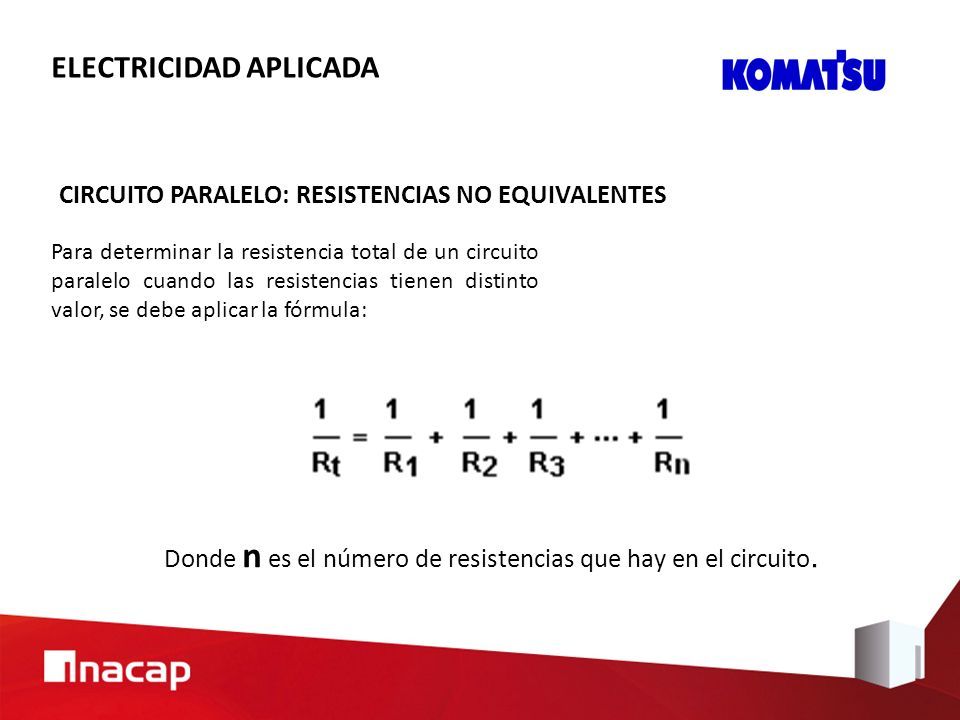

85 CIRCUITO PARALELO: RESISTENCIAS NO EQUIVALENTES Para determinar la resistencia total de un circuito paralelo cuando las resistencias tienen distinto valor, se debe aplicar la fórmula: Donde n es el número de resistencias que hay en el circuito. ELECTRICIDAD APLICADA

86 CIRCUITO PARALELO: RESISTENCIAS NO EQUIVALENTES Ejemplo: Determinar la resistencia equivalente en el siguiente circuito. Circuito equivalente ELECTRICIDAD APLICADA

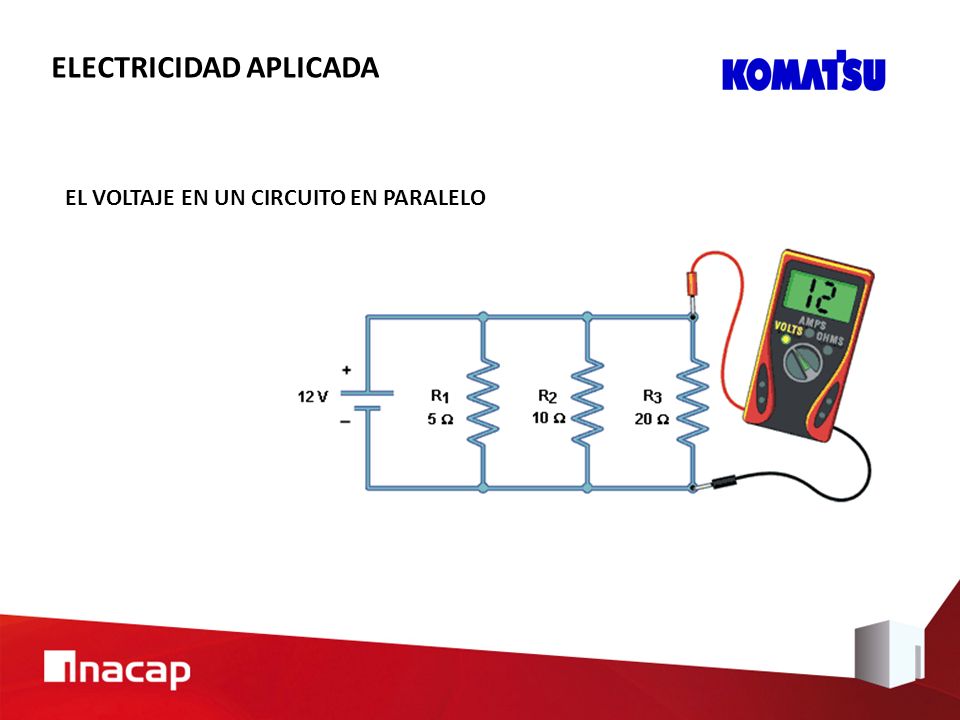

87 EL VOLTAJE EN UN CIRCUITO EN PARALELO ELECTRICIDAD APLICADA

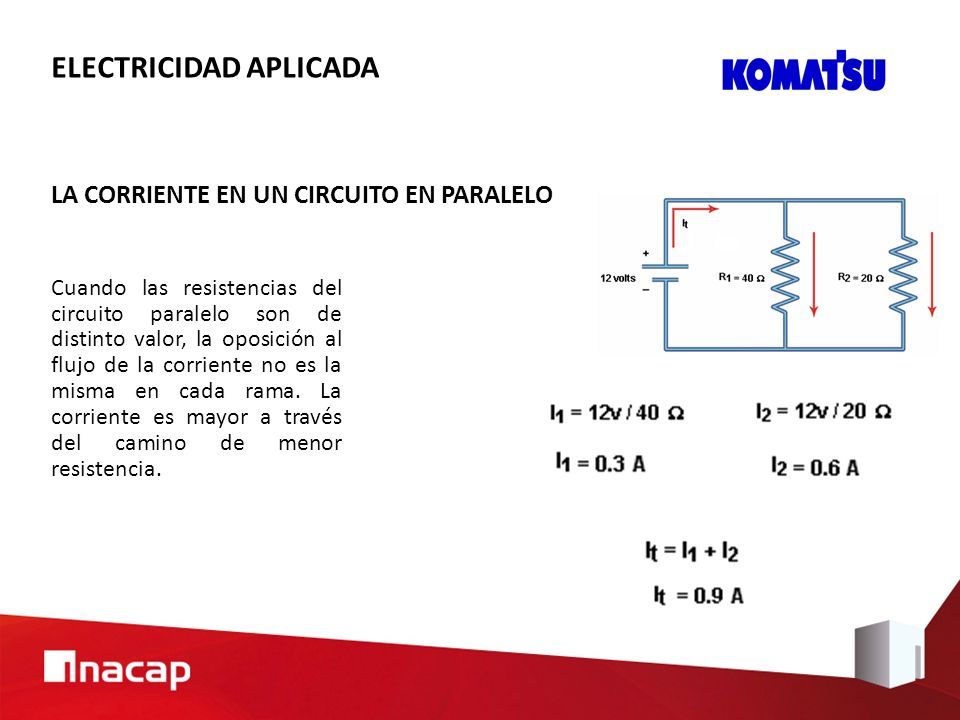

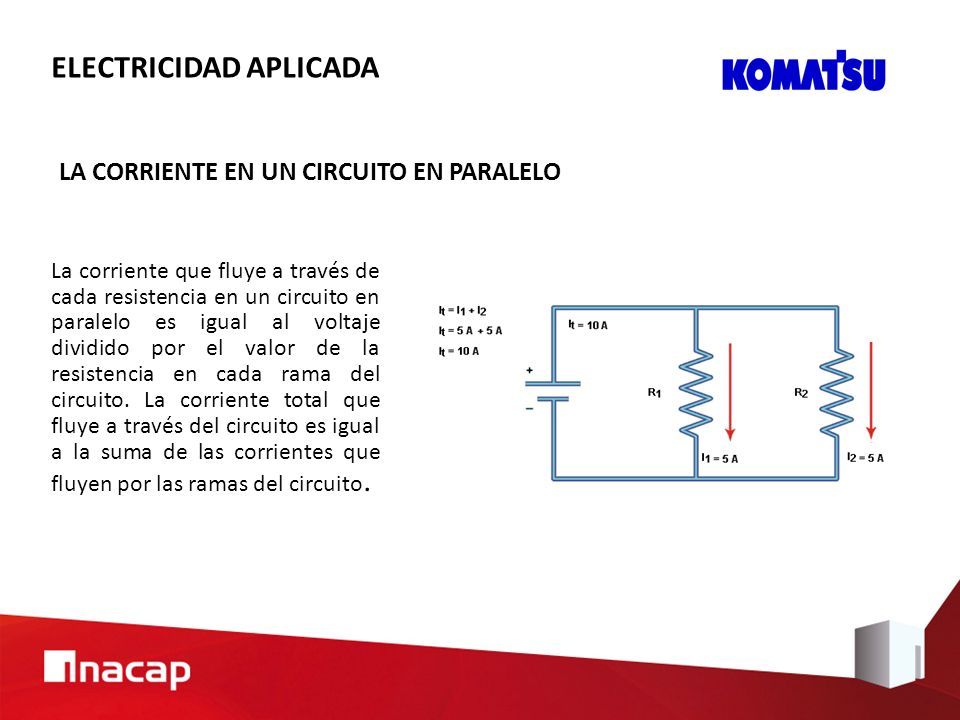

88 LA CORRIENTE EN UN CIRCUITO EN PARALELO La corriente que fluye a través de cada resistencia en un circuito en paralelo es igual al voltaje dividido por el valor de la resistencia en cada rama del circuito. La corriente total que fluye a través del circuito es igual a la suma de las corrientes que fluyen por las ramas del circuito. ELECTRICIDAD APLICADA

89 LA CORRIENTE EN UN CIRCUITO EN PARALELO Cuando las resistencias del circuito paralelo son de distinto valor, la oposición al flujo de la corriente no es la misma en cada rama. La corriente es mayor a través del camino de menor resistencia. ELECTRICIDAD APLICADA

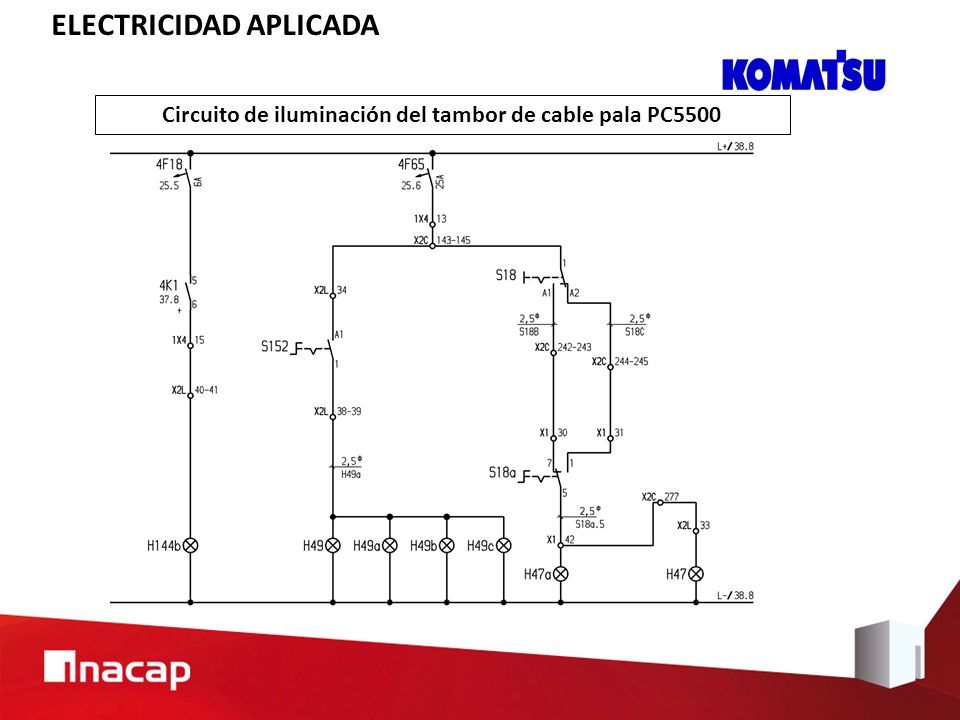

90 Circuito de iluminación del tambor de cable pala PC5500

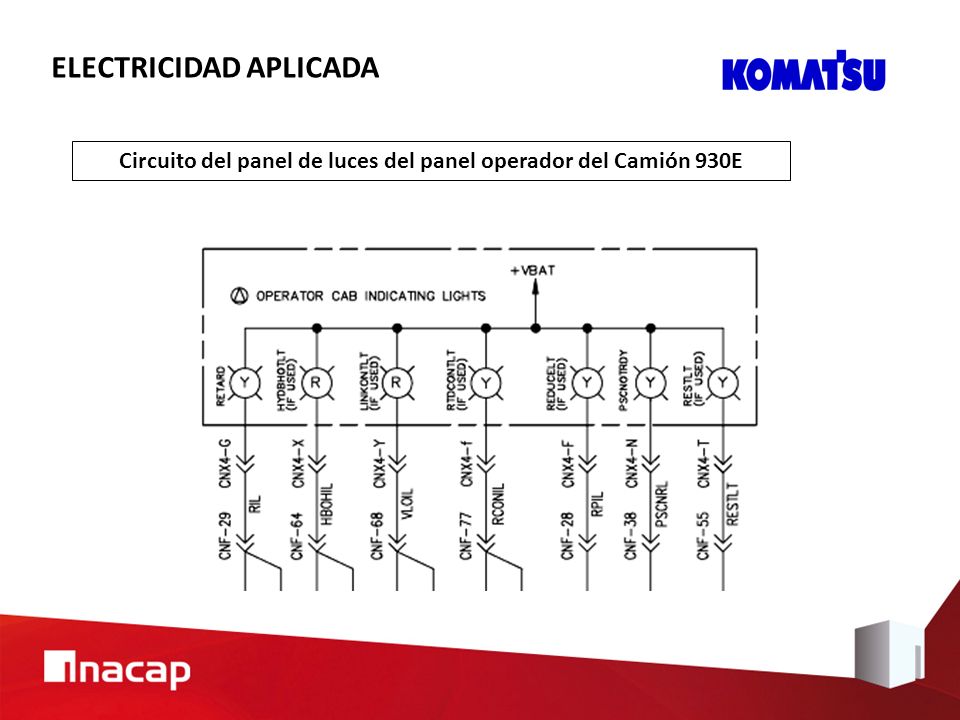

91 ELECTRICIDAD APLICADA Circuito del panel de luces del panel operador del Camión 930E

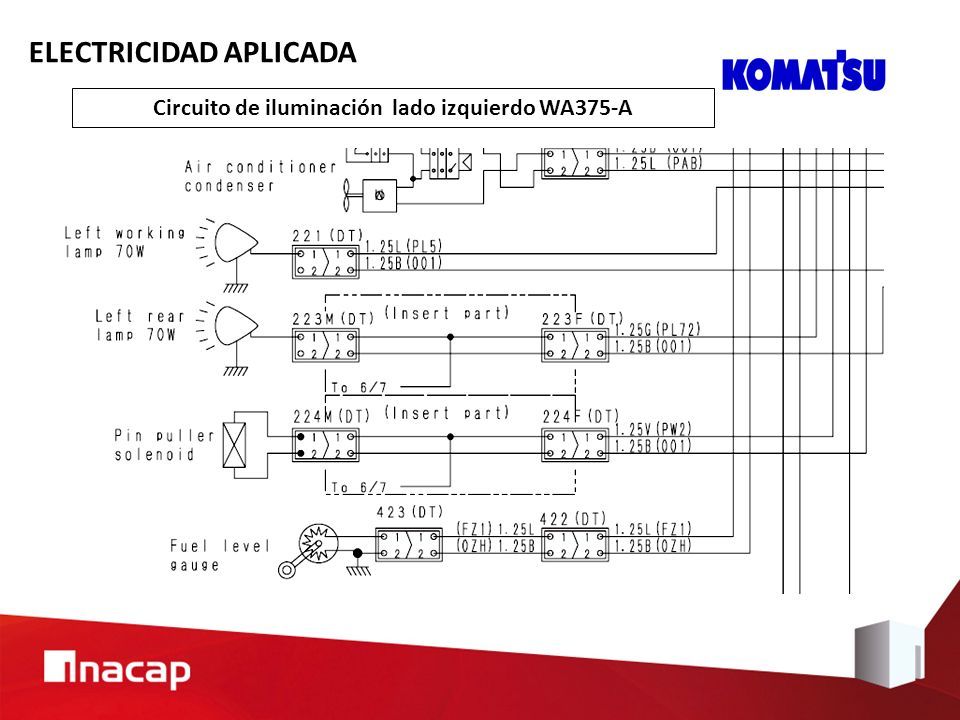

92 ELECTRICIDAD APLICADA Circuito de iluminación lado izquierdo WA375-A

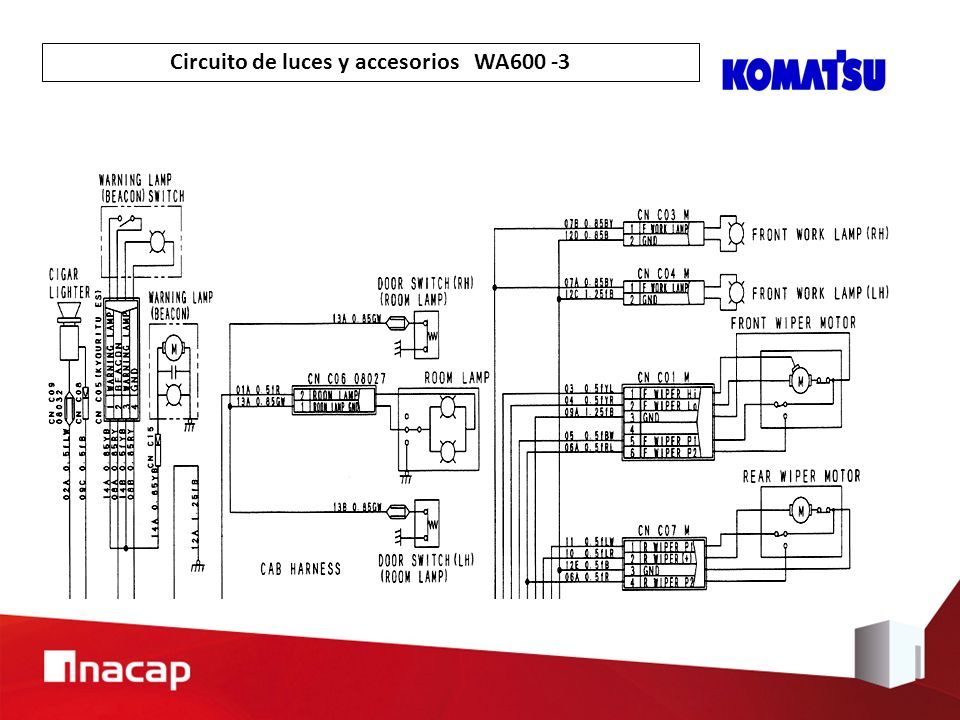

93 Circuito de luces y accesorios WA600 -3

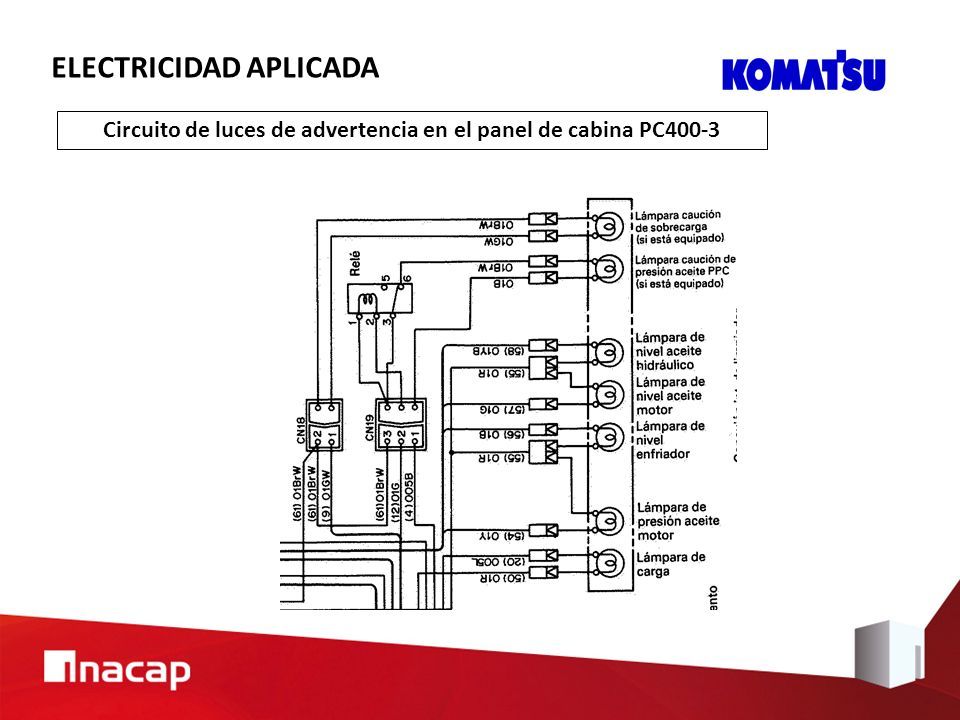

94 ELECTRICIDAD APLICADA Circuito de luces de advertencia en el panel de cabina PC400-3

95 CIRCUITOS MIXTOS

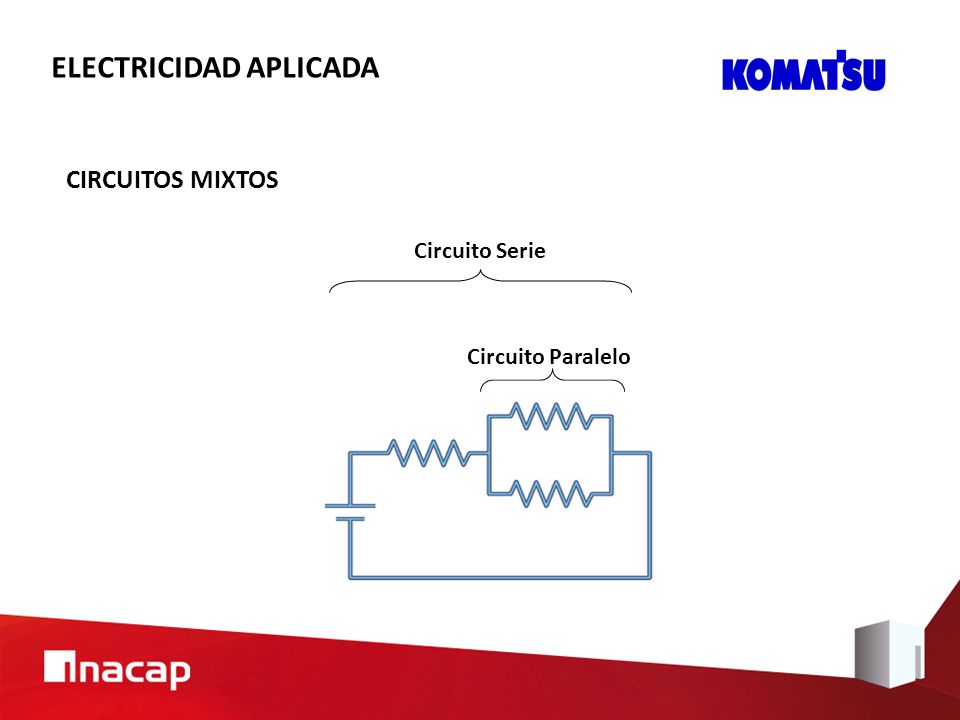

96 Circuito Paralelo Circuito Serie ELECTRICIDAD APLICADA

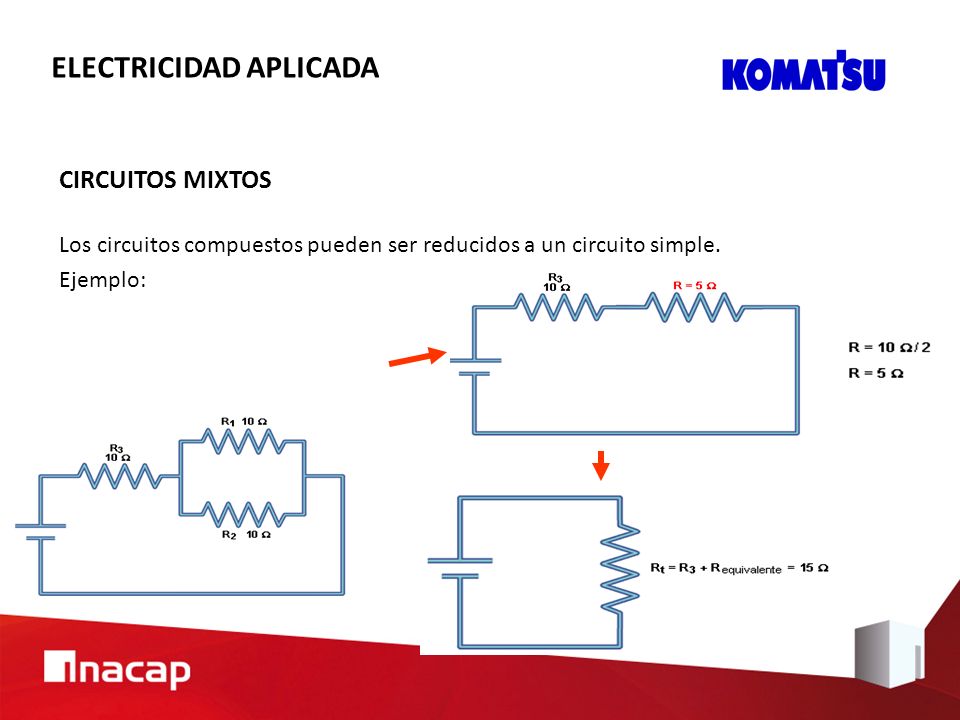

97 CIRCUITOS MIXTOS Los circuitos compuestos pueden ser reducidos a un circuito simple. Ejemplo: ELECTRICIDAD APLICADA

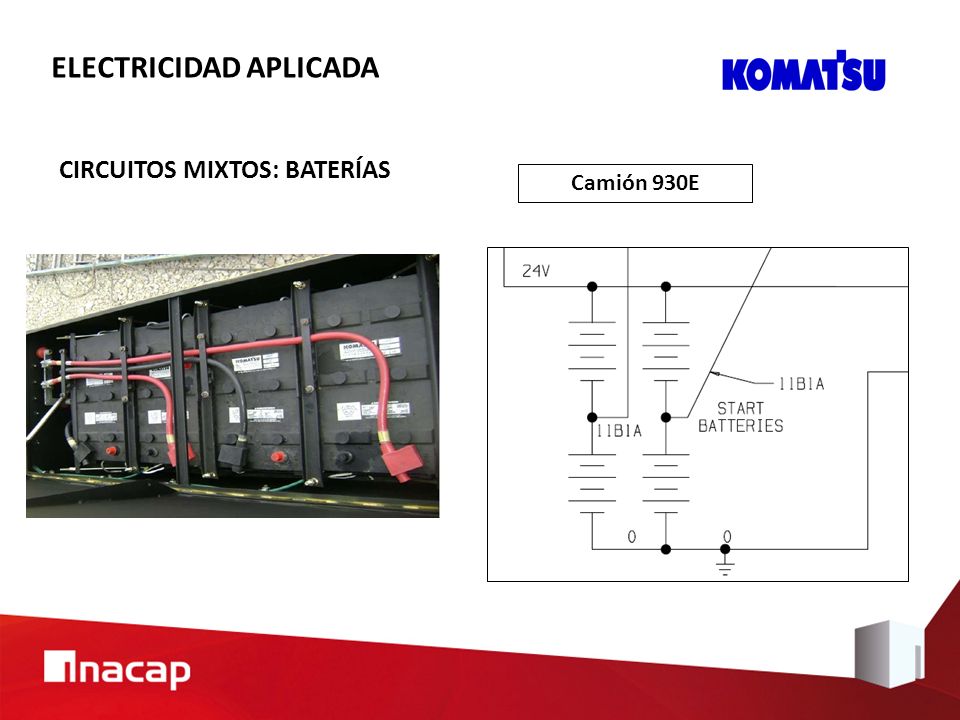

98 CIRCUITOS MIXTOS: BATERÍAS ELECTRICIDAD APLICADA Camión 930E

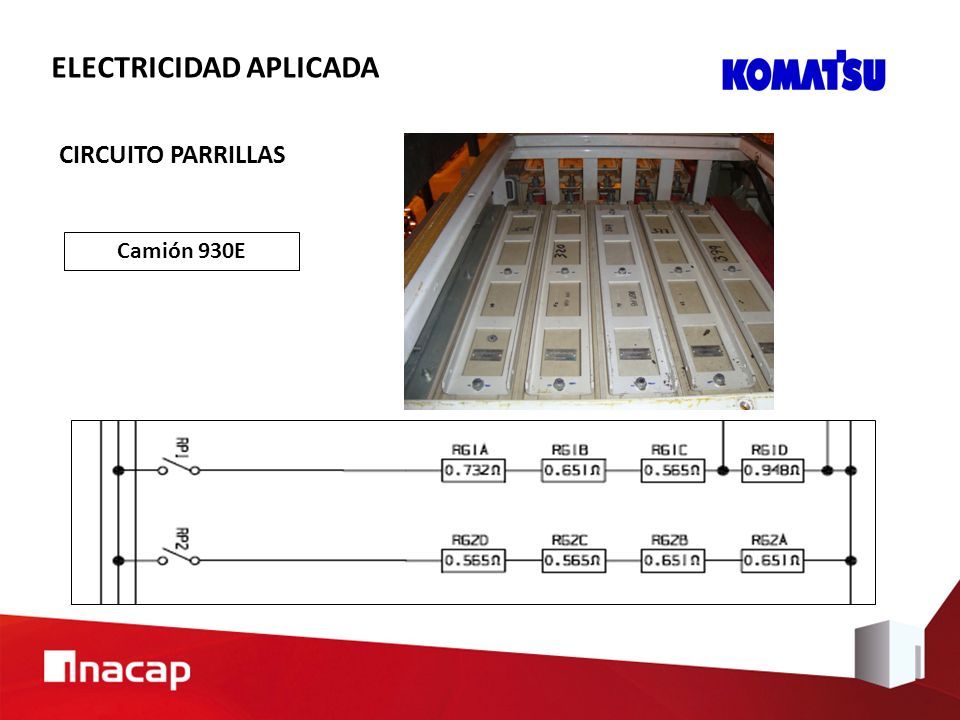

99 CIRCUITO PARRILLAS ELECTRICIDAD APLICADA Camión 930E

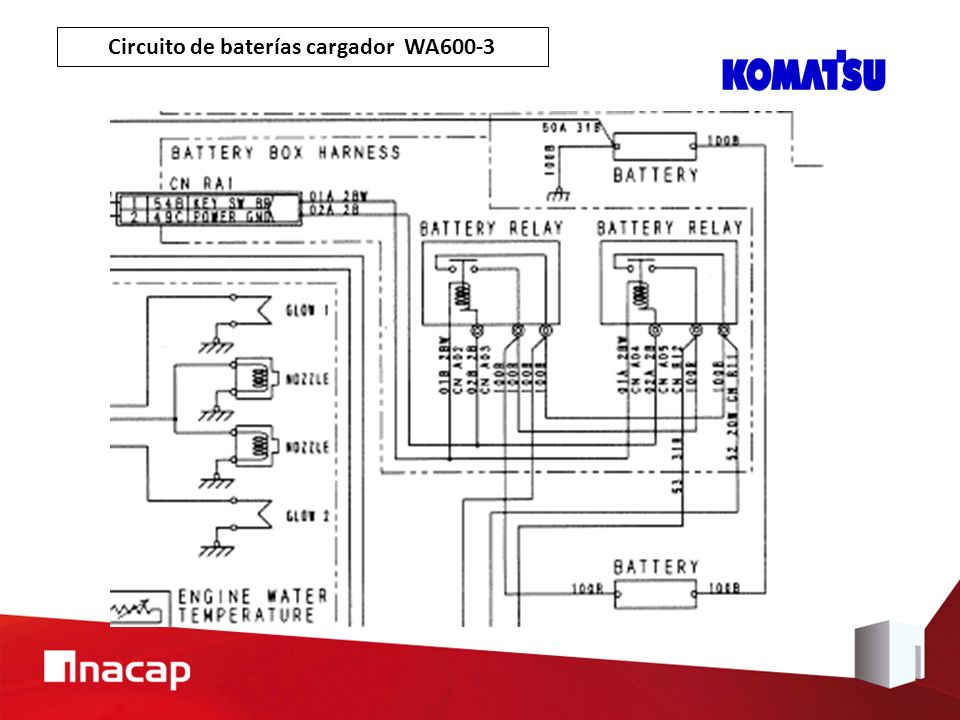

100 Circuito de baterías cargador WA600-3

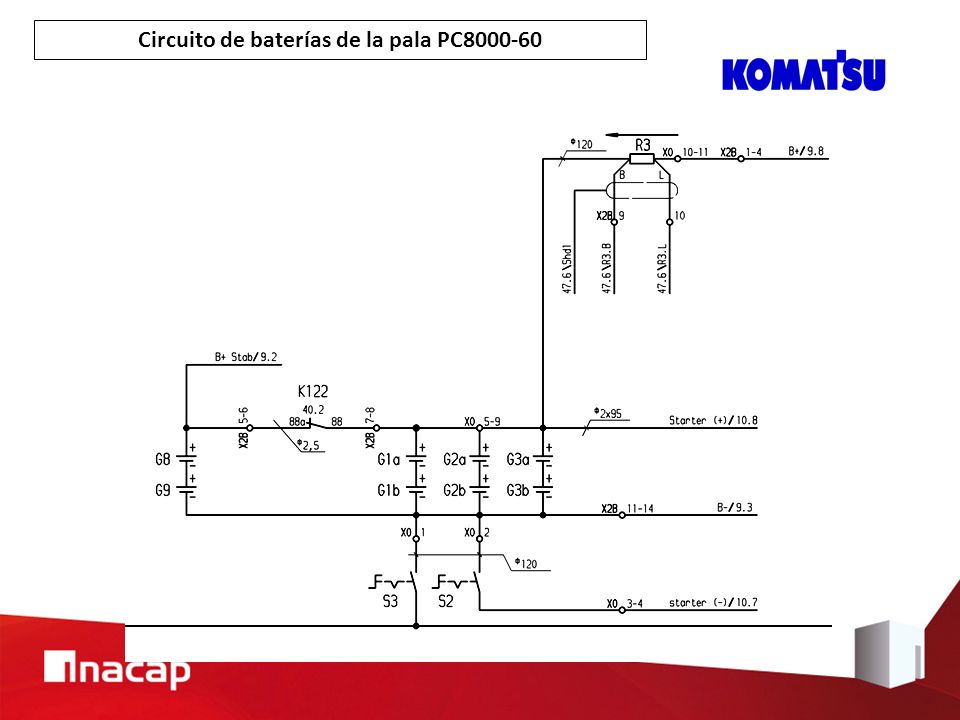

101 Circuito de baterías de la pala PC8000-60

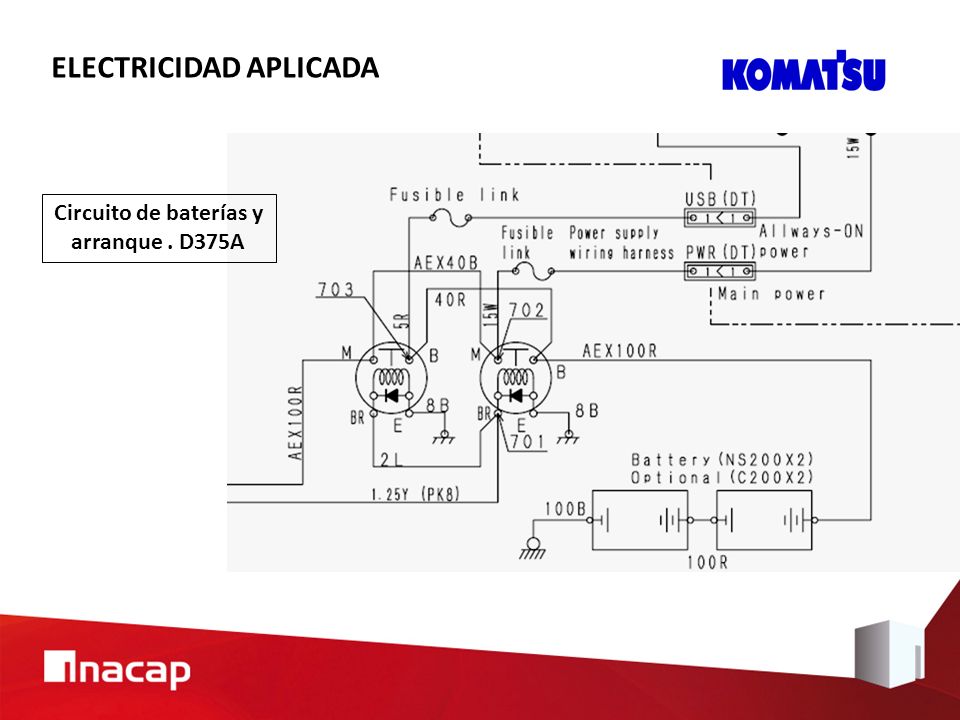

102 ELECTRICIDAD APLICADA Circuito de baterías y arranque. D375A

103 CIRCUITOS PARALELOS EN ILUMINACION

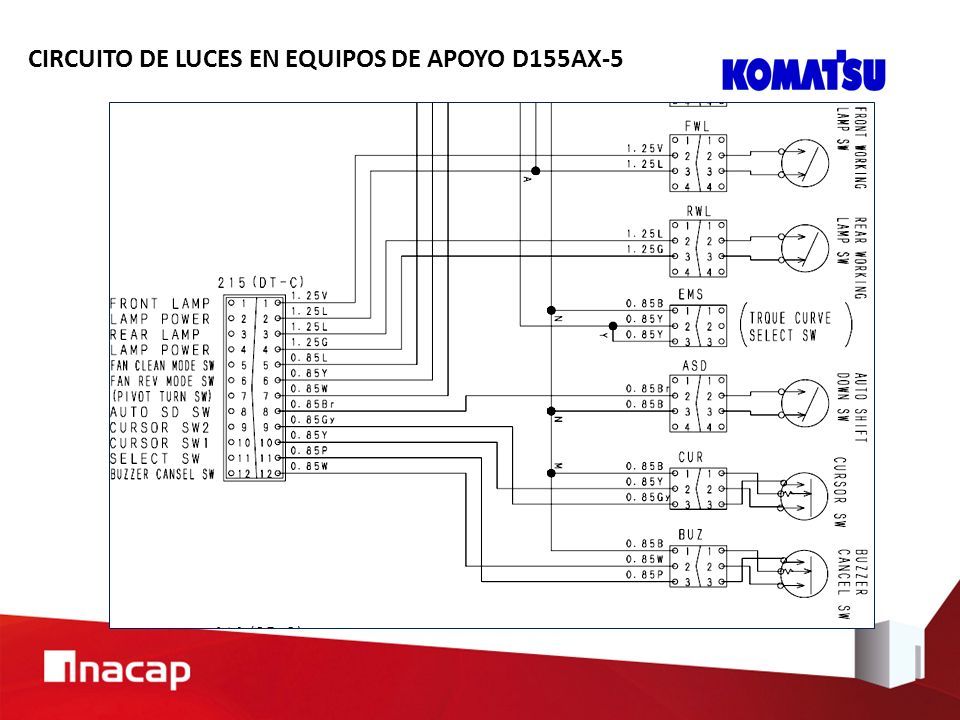

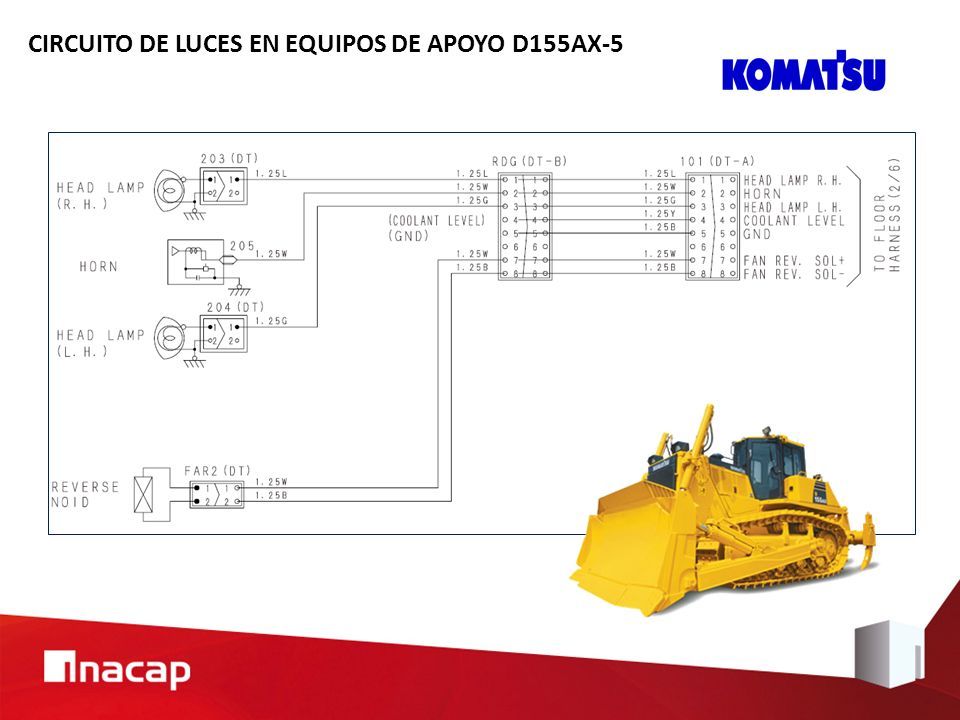

104 CIRCUITO DE LUCES EN EQUIPOS DE APOYO D155AX-5

105

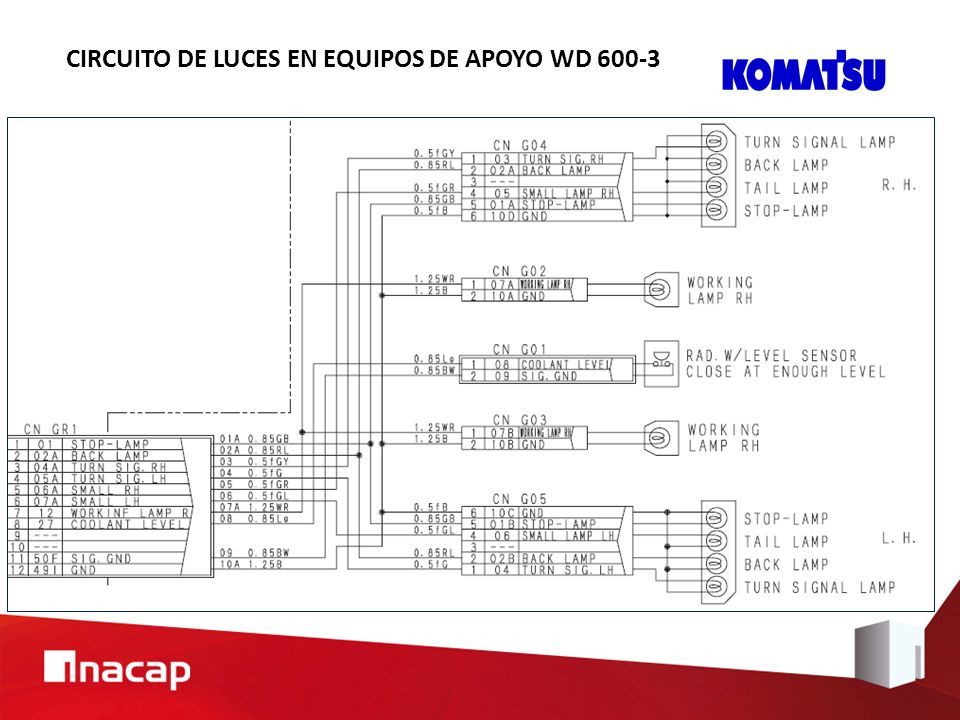

106 CIRCUITO DE LUCES EN EQUIPOS DE APOYO WD 600-3

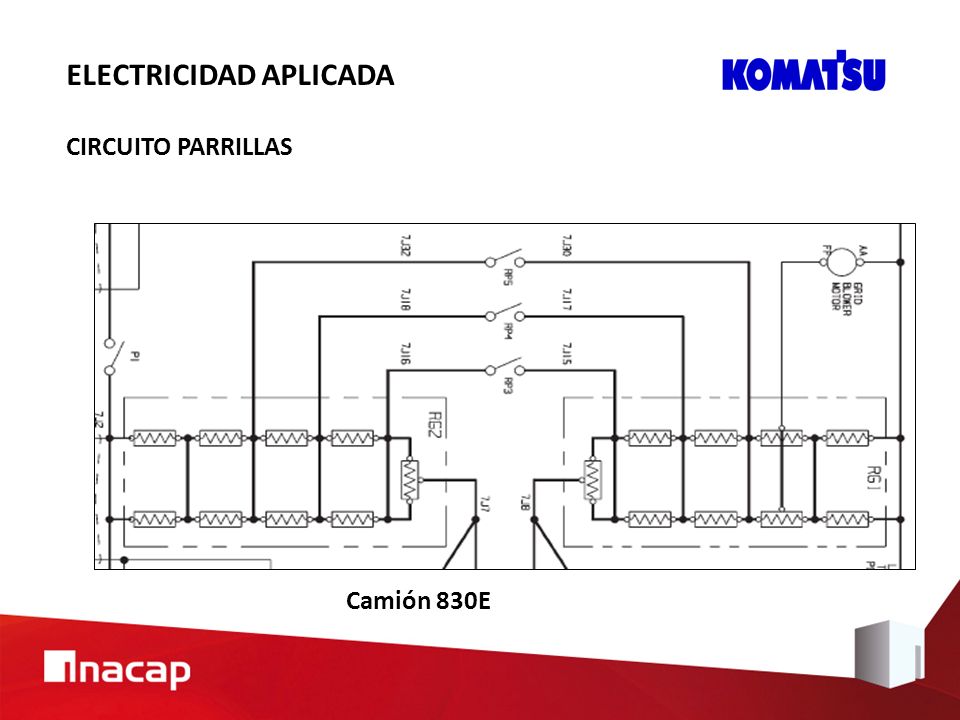

107 CIRCUITO PARRILLAS Camión 830E ELECTRICIDAD APLICADA

108 DIAGRAMA DE OPERACIÓN DE LUCES D375

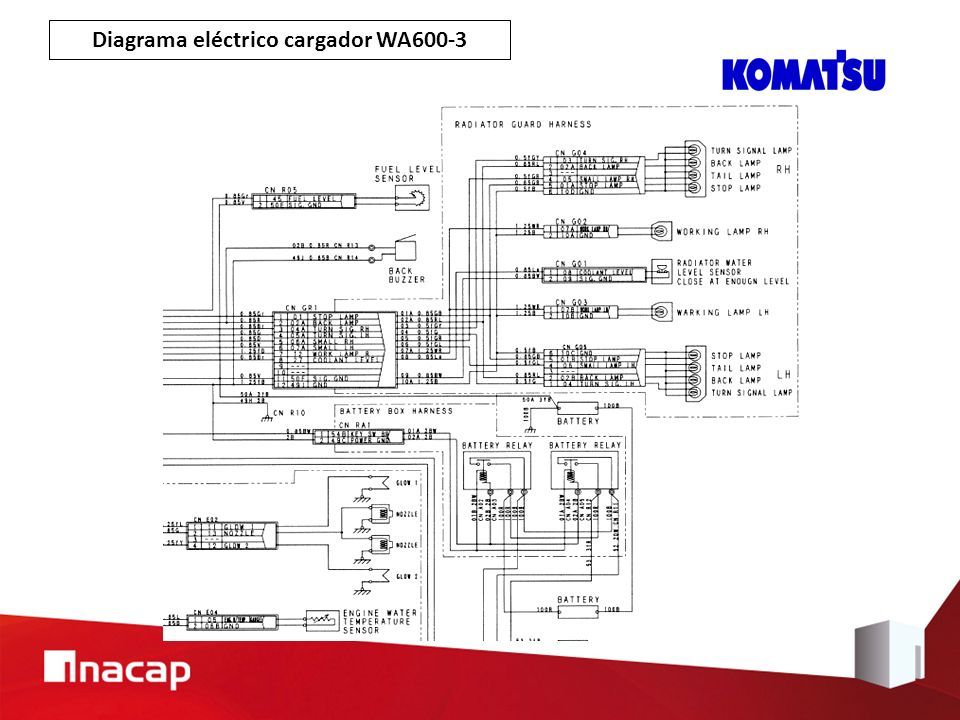

109 Diagrama eléctrico cargador WA600-3

110 ANALISIS DE CIRCUITOS

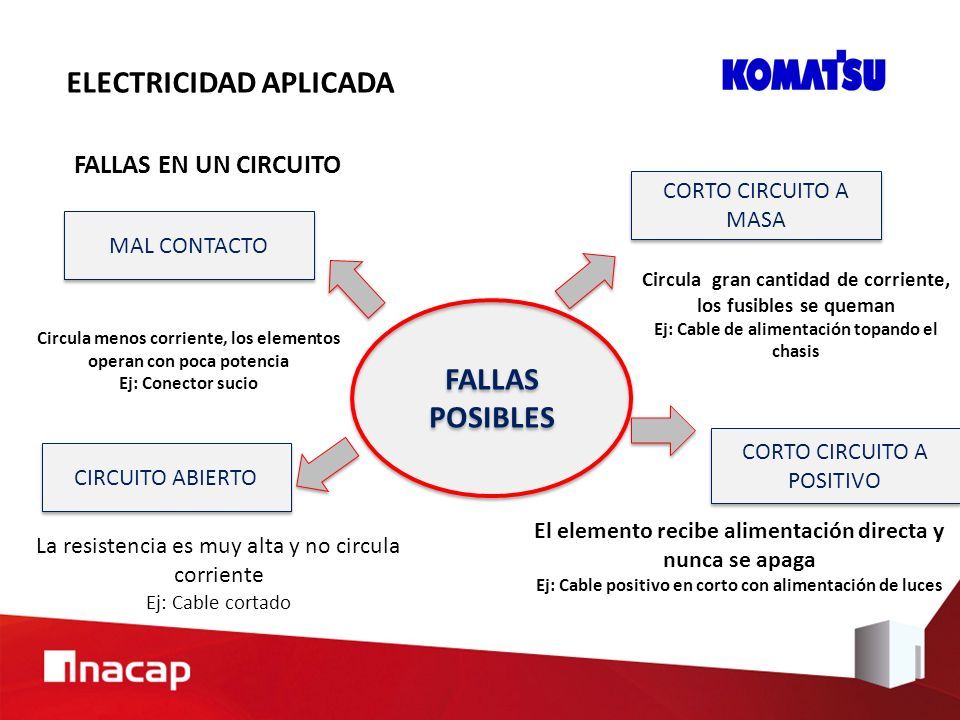

111 FALLAS EN UN CIRCUITO FALLAS POSIBLES CORTO CIRCUITO A MASA CORTO CIRCUITO A POSITIVO MAL CONTACTO CIRCUITO ABIERTO Circula menos corriente, los elementos operan con poca potencia Ej: Conector sucio Circula gran cantidad de corriente, los fusibles se queman Ej: Cable de alimentación topando el chasis La resistencia es muy alta y no circula corriente Ej: Cable cortado El elemento recibe alimentación directa y nunca se apaga Ej: Cable positivo en corto con alimentación de luces ELECTRICIDAD APLICADA

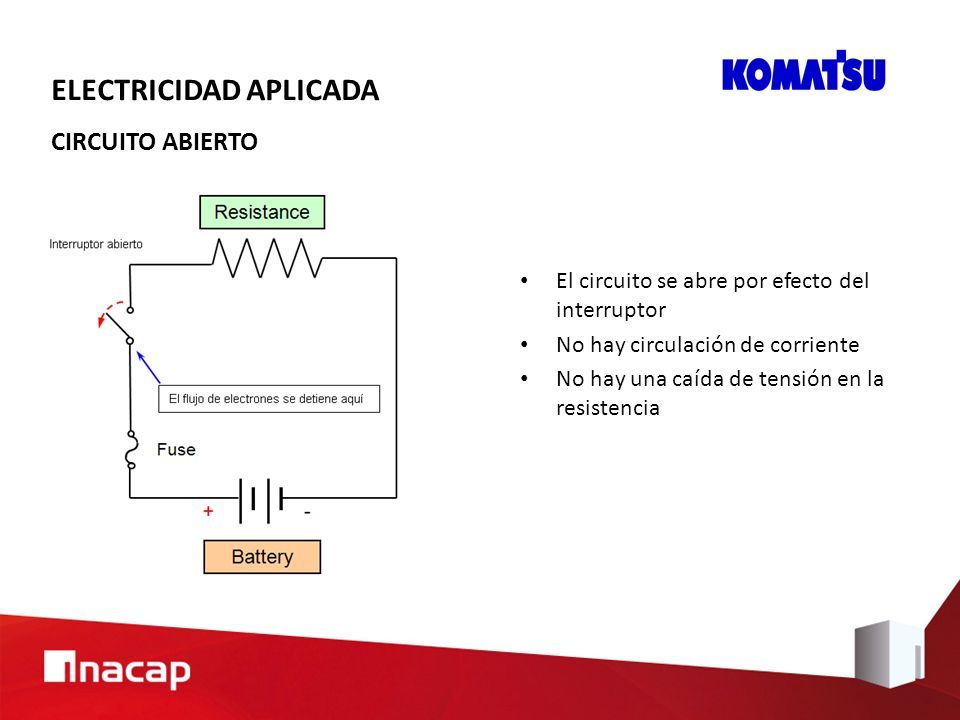

112 El circuito se abre por efecto del interruptor No hay circulación de corriente No hay una caída de tensión en la resistencia CIRCUITO ABIERTO ELECTRICIDAD APLICADA

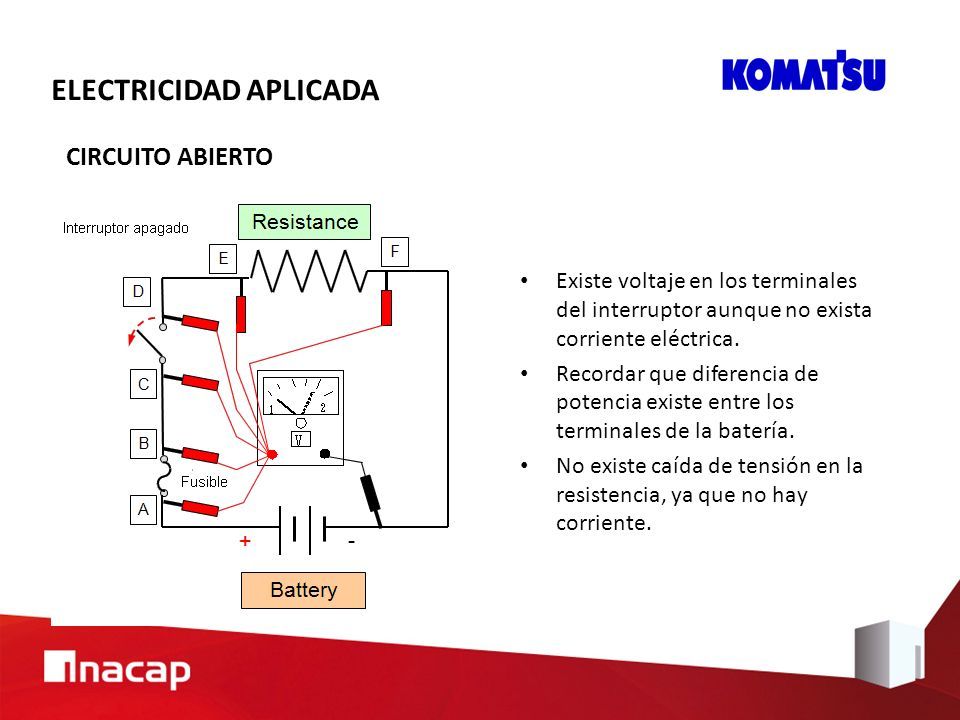

113 Existe voltaje en los terminales del interruptor aunque no exista corriente eléctrica. Recordar que diferencia de potencia existe entre los terminales de la batería. No existe caída de tensión en la resistencia, ya que no hay corriente. CIRCUITO ABIERTO ELECTRICIDAD APLICADA

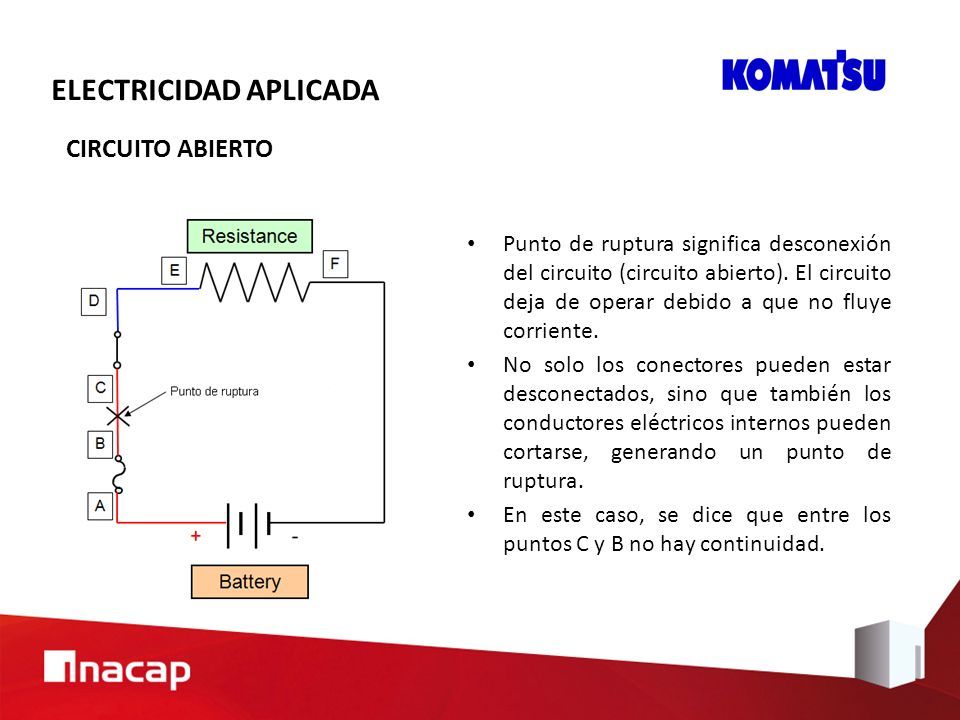

114 Punto de ruptura significa desconexión del circuito (circuito abierto). El circuito deja de operar debido a que no fluye corriente. No solo los conectores pueden estar desconectados, sino que también los conductores eléctricos internos pueden cortarse, generando un punto de ruptura. En este caso, se dice que entre los puntos C y B no hay continuidad. CIRCUITO ABIERTO ELECTRICIDAD APLICADA

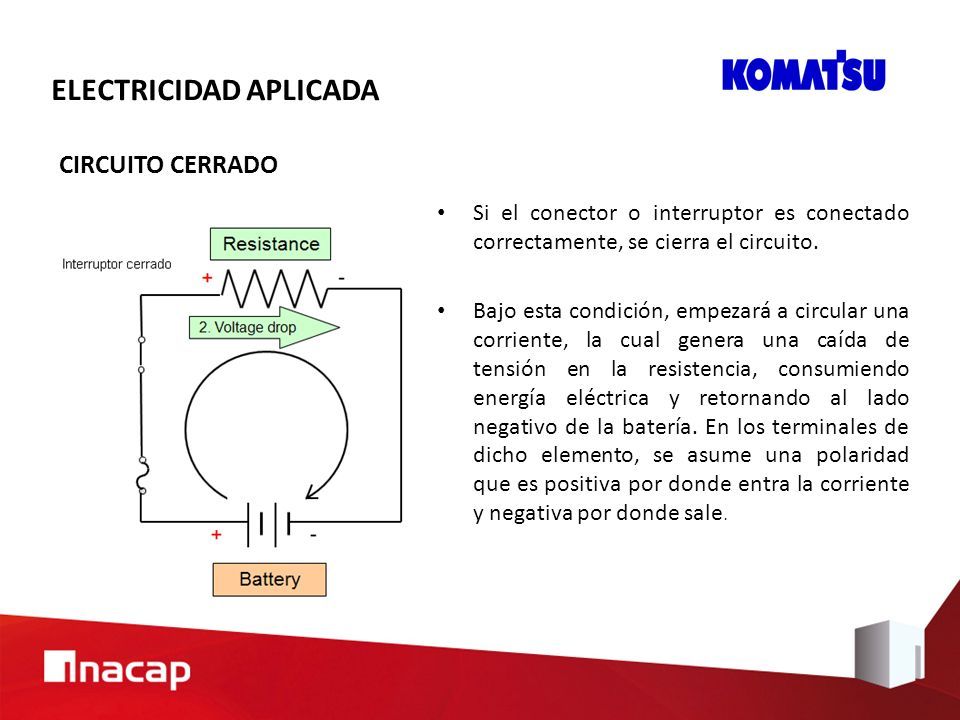

115 Si el conector o interruptor es conectado correctamente, se cierra el circuito. Bajo esta condición, empezará a circular una corriente, la cual genera una caída de tensión en la resistencia, consumiendo energía eléctrica y retornando al lado negativo de la batería. En los terminales de dicho elemento, se asume una polaridad que es positiva por donde entra la corriente y negativa por donde sale. CIRCUITO CERRADO ELECTRICIDAD APLICADA

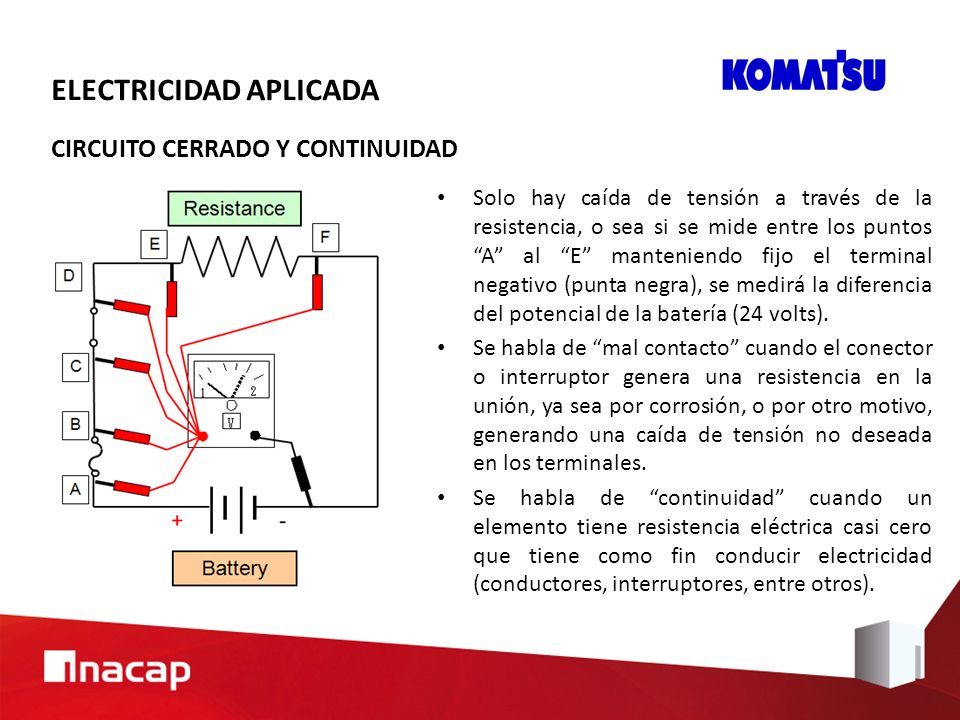

116 Solo hay caída de tensión a través de la resistencia, o sea si se mide entre los puntos “A” al “E” manteniendo fijo el terminal negativo (punta negra), se medirá la diferencia del potencial de la batería (24 volts). Se habla de “mal contacto” cuando el conector o interruptor genera una resistencia en la unión, ya sea por corrosión, o por otro motivo, generando una caída de tensión no deseada en los terminales. Se habla de “continuidad” cuando un elemento tiene resistencia eléctrica casi cero que tiene como fin conducir electricidad (conductores, interruptores, entre otros). CIRCUITO CERRADO Y CONTINUIDAD ELECTRICIDAD APLICADA

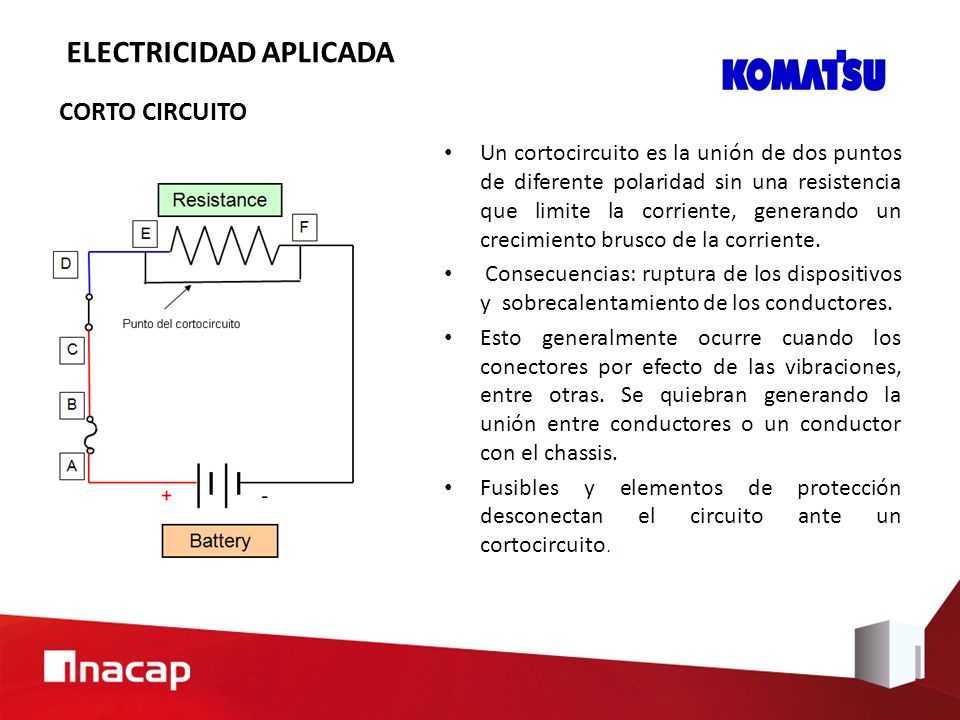

117 Un cortocircuito es la unión de dos puntos de diferente polaridad sin una resistencia que limite la corriente, generando un crecimiento brusco de la corriente. Consecuencias: ruptura de los dispositivos y sobrecalentamiento de los conductores. Esto generalmente ocurre cuando los conectores por efecto de las vibraciones, entre otras. Se quiebran generando la unión entre conductores o un conductor con el chassis. Fusibles y elementos de protección desconectan el circuito ante un cortocircuito. CORTO CIRCUITO ELECTRICIDAD APLICADA

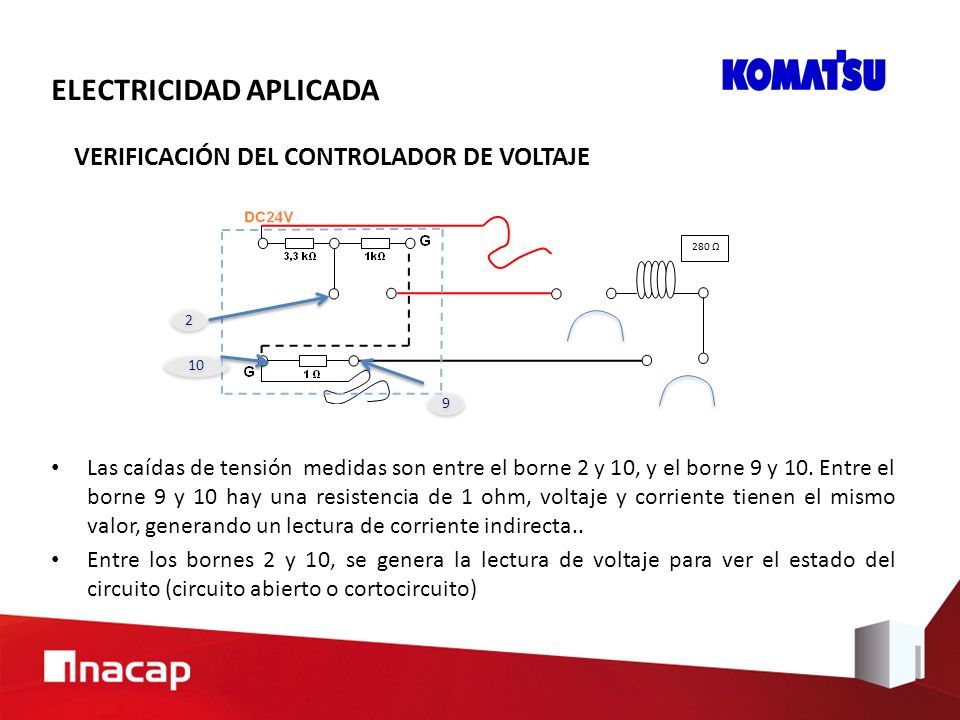

118 Las caídas de tensión medidas son entre el borne 2 y 10, y el borne 9 y 10. Entre el borne 9 y 10 hay una resistencia de 1 ohm, voltaje y corriente tienen el mismo valor, generando un lectura de corriente indirecta.. Entre los bornes 2 y 10, se genera la lectura de voltaje para ver el estado del circuito (circuito abierto o cortocircuito) VERIFICACIÓN DEL CONTROLADOR DE VOLTAJE 2 2 9 9 10 ELECTRICIDAD APLICADA

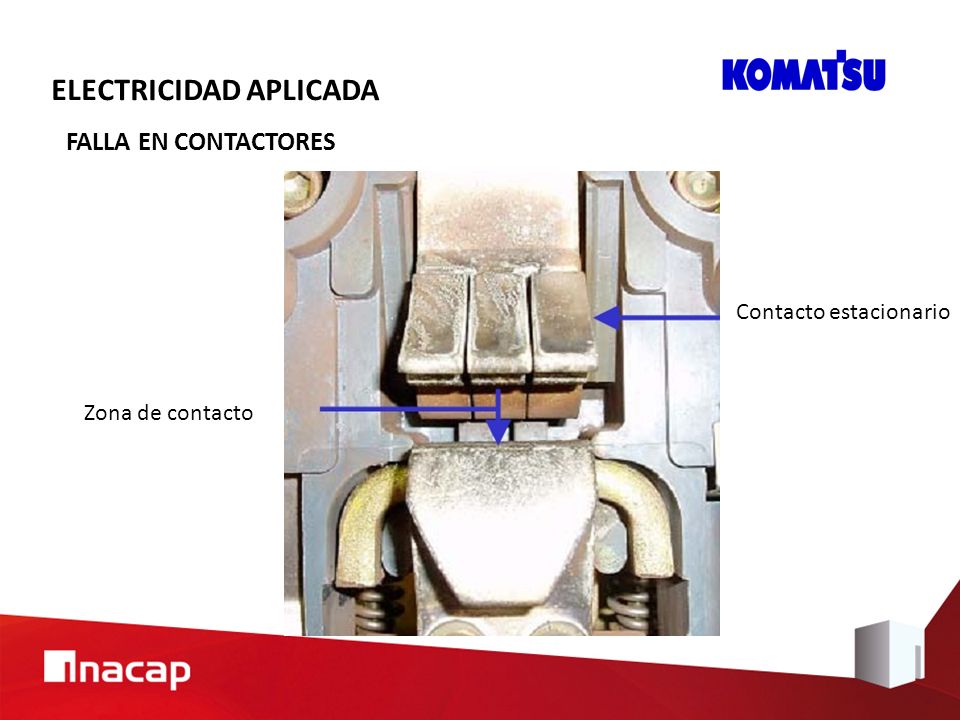

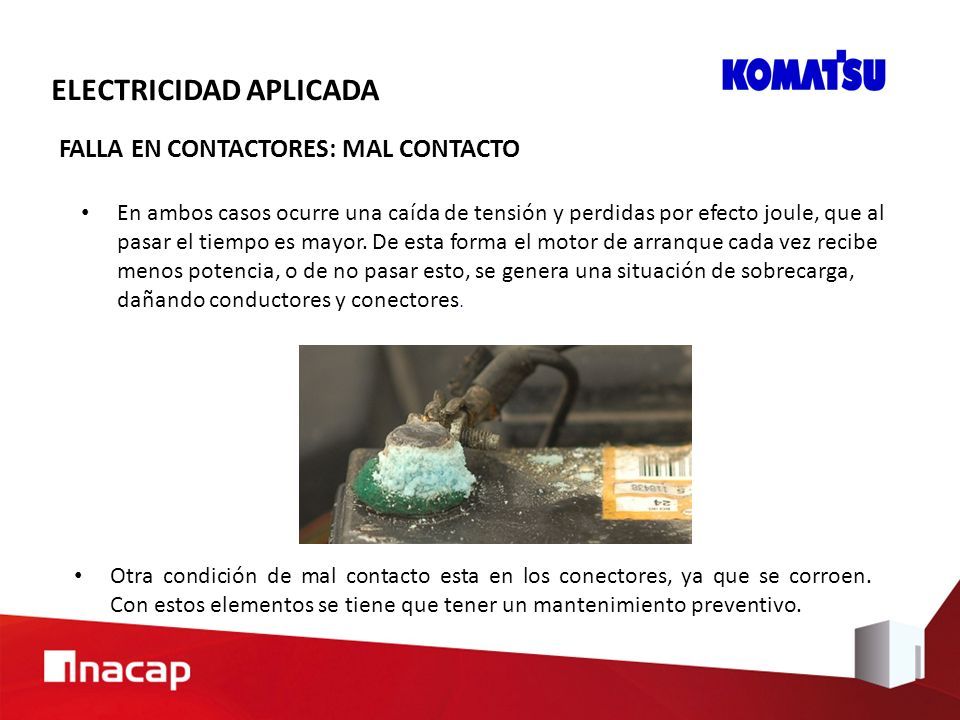

119 Contacto estacionario Zona de contacto FALLA EN CONTACTORES ELECTRICIDAD APLICADA

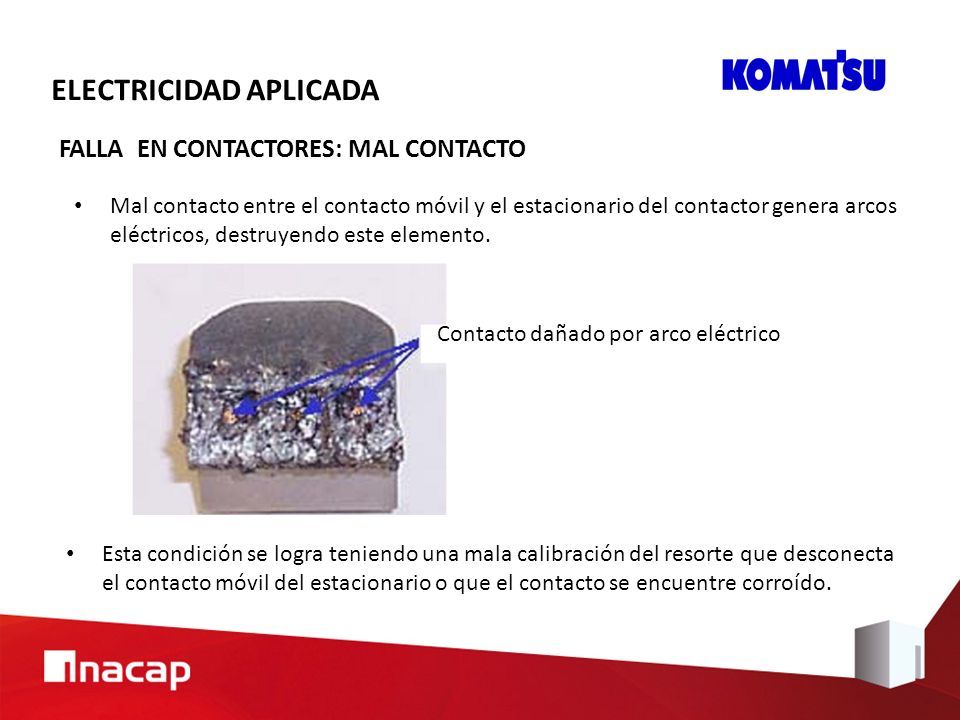

120 Mal contacto entre el contacto móvil y el estacionario del contactor genera arcos eléctricos, destruyendo este elemento. Contacto dañado por arco eléctrico Esta condición se logra teniendo una mala calibración del resorte que desconecta el contacto móvil del estacionario o que el contacto se encuentre corroído. FALLA EN CONTACTORES: MAL CONTACTO ELECTRICIDAD APLICADA

121 En ambos casos ocurre una caída de tensión y perdidas por efecto joule, que al pasar el tiempo es mayor. De esta forma el motor de arranque cada vez recibe menos potencia, o de no pasar esto, se genera una situación de sobrecarga, dañando conductores y conectores. FALLA EN CONTACTORES: MAL CONTACTO Otra condición de mal contacto esta en los conectores, ya que se corroen. Con estos elementos se tiene que tener un mantenimiento preventivo. ELECTRICIDAD APLICADA

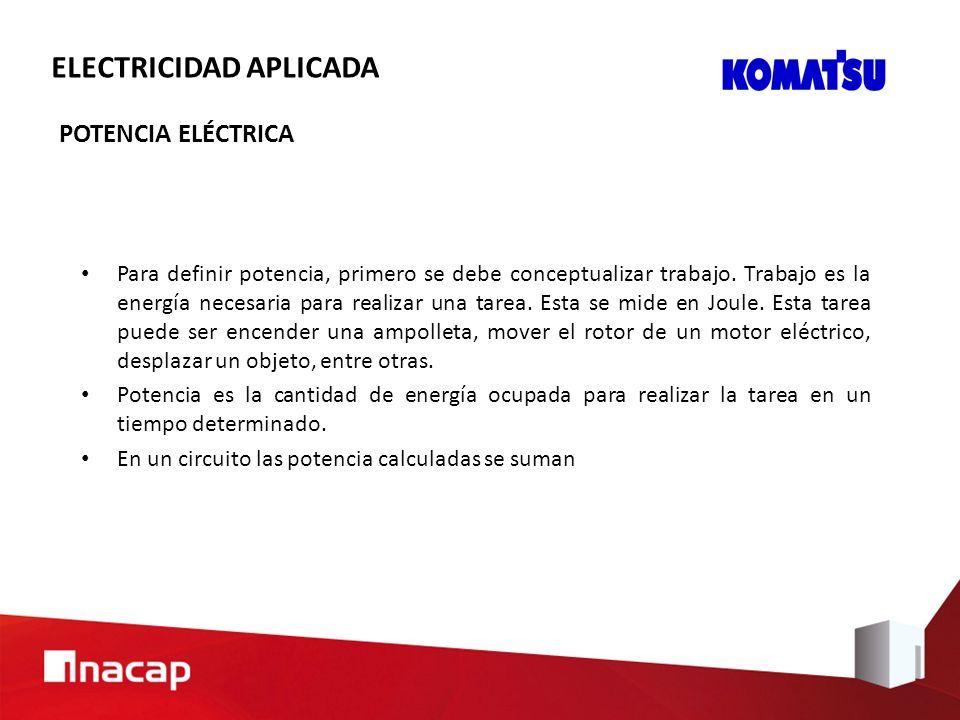

122 Para definir potencia, primero se debe conceptualizar trabajo. Trabajo es la energía necesaria para realizar una tarea. Esta se mide en Joule. Esta tarea puede ser encender una ampolleta, mover el rotor de un motor eléctrico, desplazar un objeto, entre otras. Potencia es la cantidad de energía ocupada para realizar la tarea en un tiempo determinado. En un circuito las potencia calculadas se suman POTENCIA ELÉCTRICA ELECTRICIDAD APLICADA

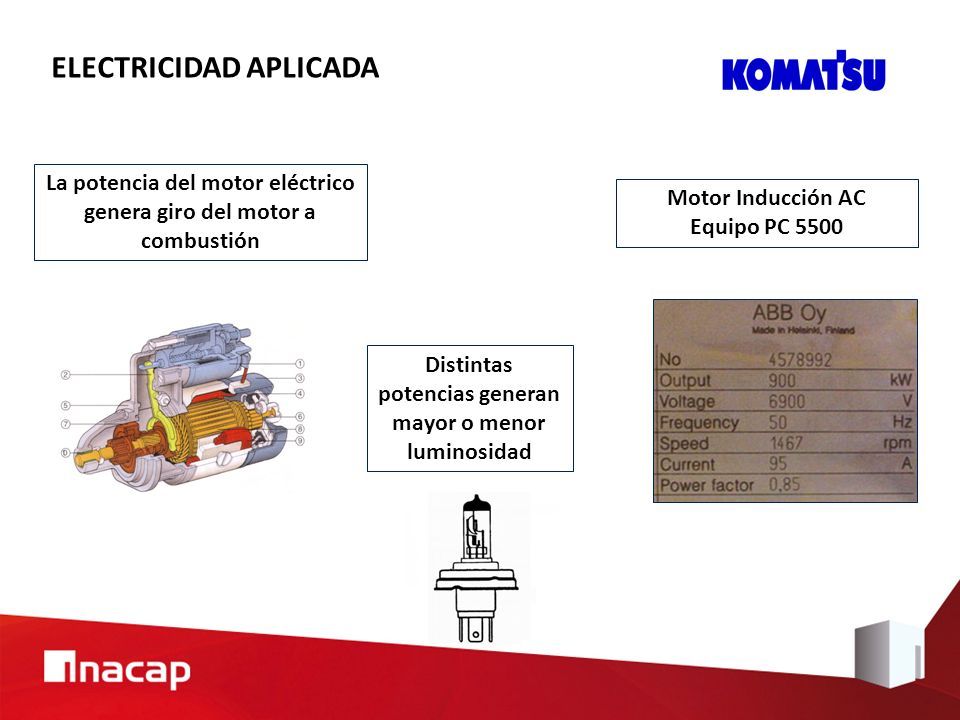

123 Motor Inducción AC Equipo PC 5500 Distintas potencias generan mayor o menor luminosidad La potencia del motor eléctrico genera giro del motor a combustión ELECTRICIDAD APLICADA

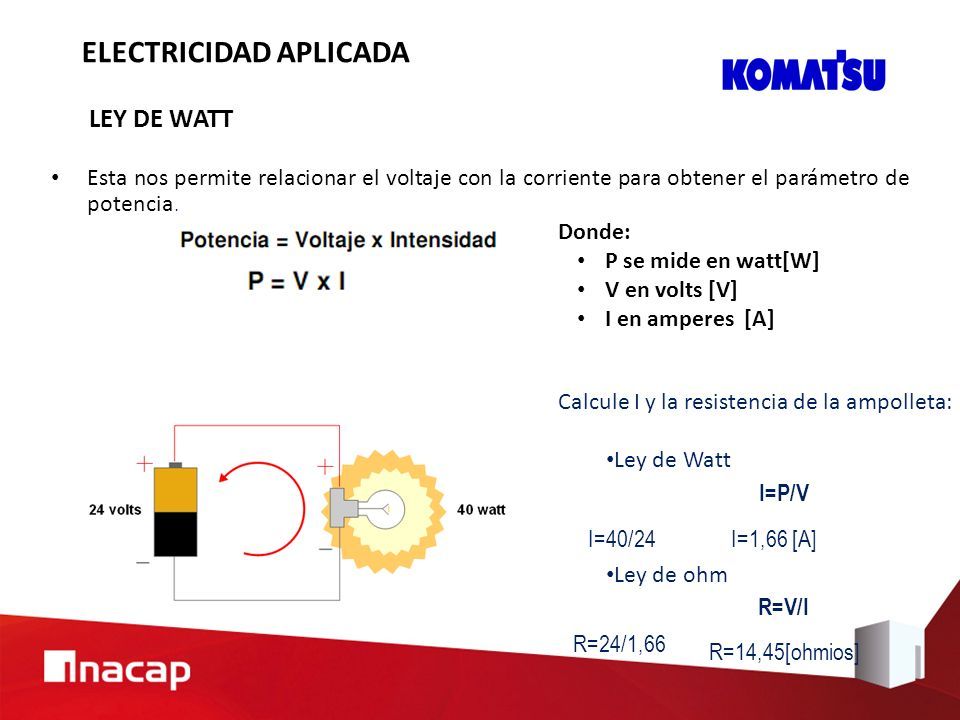

124 Calcule I y la resistencia de la ampolleta: Ley de Watt Ley de ohm Esta nos permite relacionar el voltaje con la corriente para obtener el parámetro de potencia. I=P/V I=40/24I=1,66 [A] R=V/I R=24/1,66 R=14,45[ohmios] Donde: P se mide en watt[W] V en volts [V] I en amperes [A] LEY DE WATT ELECTRICIDAD APLICADA

125 MAGNETISMO Y ELECTROMAGNETISMO

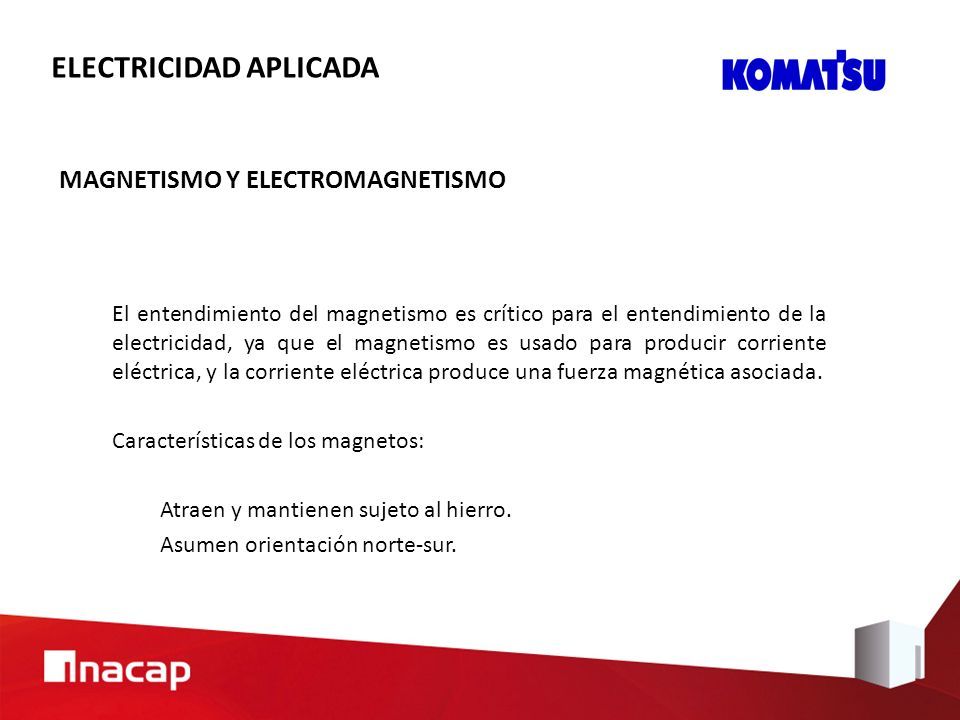

126 El entendimiento del magnetismo es crítico para el entendimiento de la electricidad, ya que el magnetismo es usado para producir corriente eléctrica, y la corriente eléctrica produce una fuerza magnética asociada. Características de los magnetos: Atraen y mantienen sujeto al hierro. Asumen orientación norte-sur. ELECTRICIDAD APLICADA

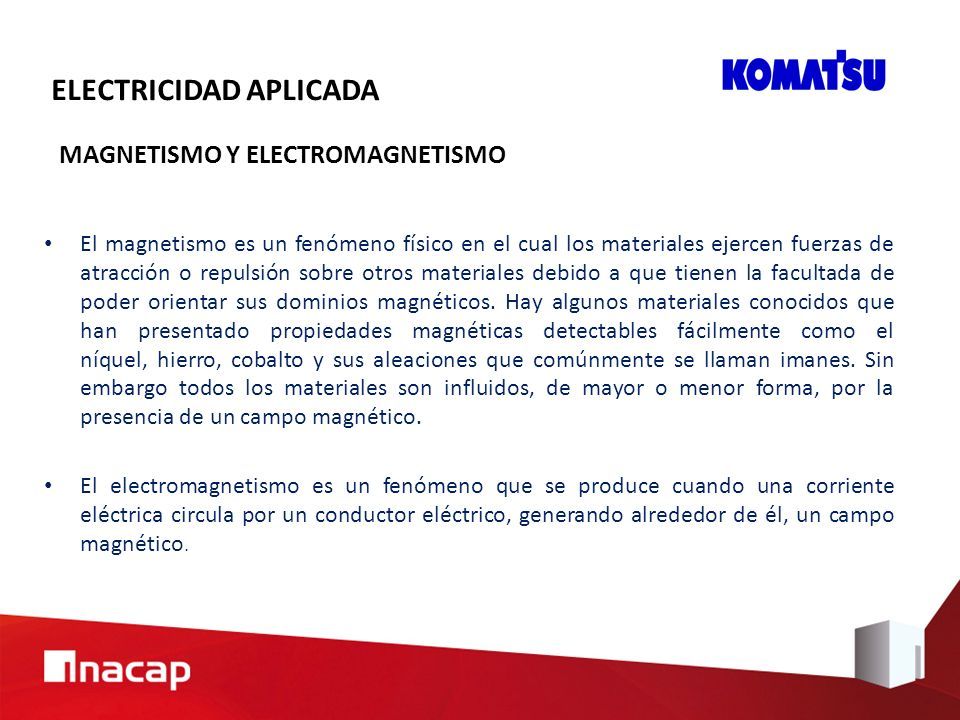

127 El magnetismo es un fenómeno físico en el cual los materiales ejercen fuerzas de atracción o repulsión sobre otros materiales debido a que tienen la facultada de poder orientar sus dominios magnéticos. Hay algunos materiales conocidos que han presentado propiedades magnéticas detectables fácilmente como el níquel, hierro, cobalto y sus aleaciones que comúnmente se llaman imanes. Sin embargo todos los materiales son influidos, de mayor o menor forma, por la presencia de un campo magnético. El electromagnetismo es un fenómeno que se produce cuando una corriente eléctrica circula por un conductor eléctrico, generando alrededor de él, un campo magnético. MAGNETISMO Y ELECTROMAGNETISMO ELECTRICIDAD APLICADA

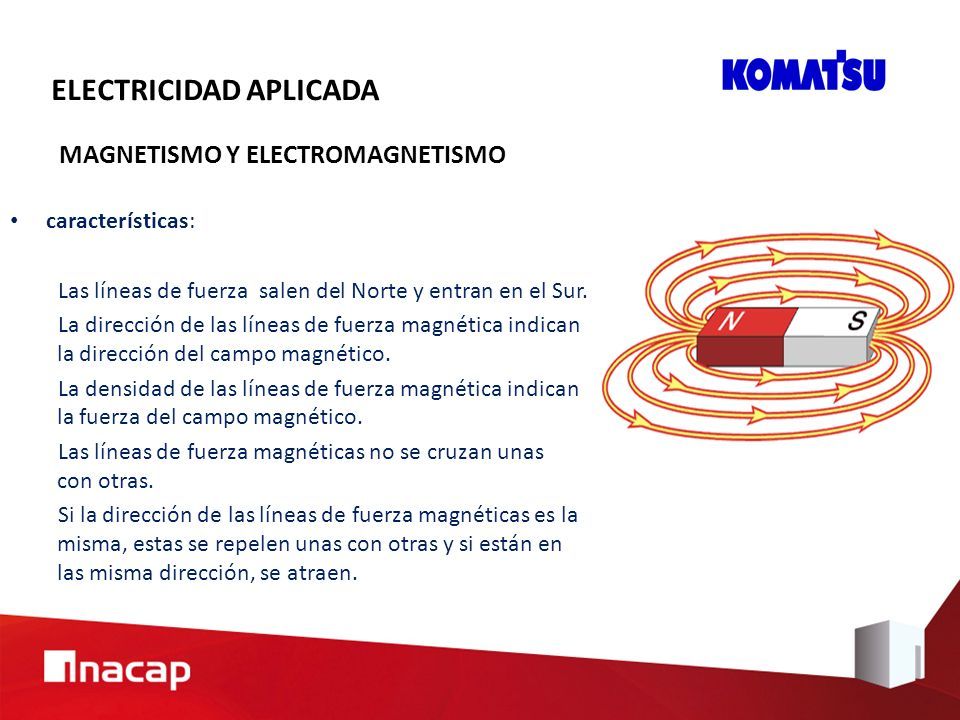

128 características: Las líneas de fuerza salen del Norte y entran en el Sur. La dirección de las líneas de fuerza magnética indican la dirección del campo magnético. La densidad de las líneas de fuerza magnética indican la fuerza del campo magnético. Las líneas de fuerza magnéticas no se cruzan unas con otras. Si la dirección de las líneas de fuerza magnéticas es la misma, estas se repelen unas con otras y si están en las misma dirección, se atraen. MAGNETISMO Y ELECTROMAGNETISMO ELECTRICIDAD APLICADA

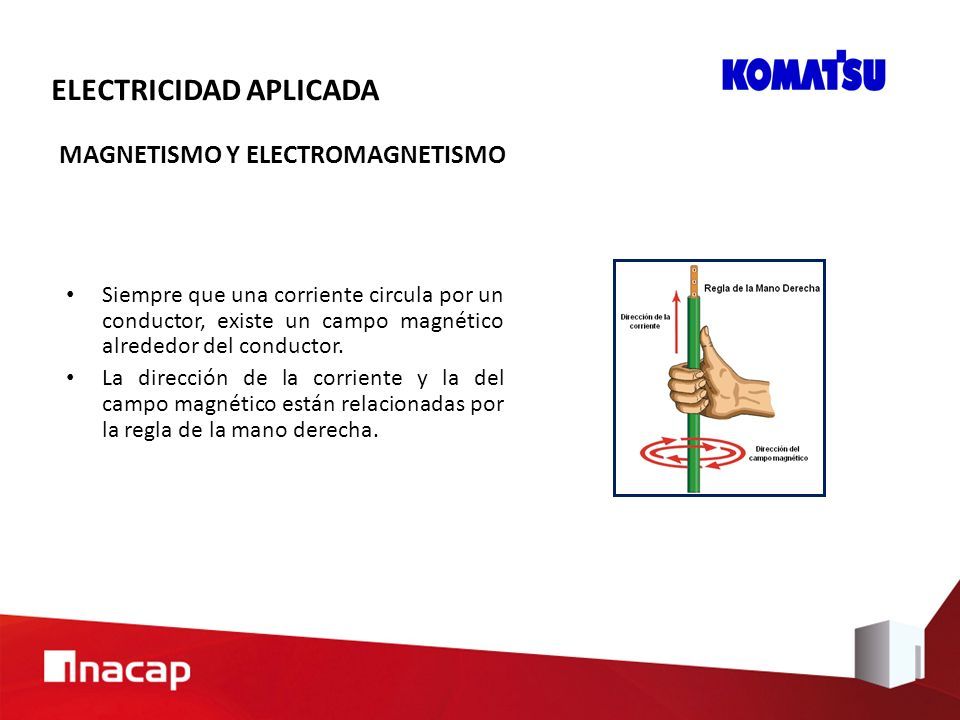

129 Siempre que una corriente circula por un conductor, existe un campo magnético alrededor del conductor. La dirección de la corriente y la del campo magnético están relacionadas por la regla de la mano derecha. MAGNETISMO Y ELECTROMAGNETISMO ELECTRICIDAD APLICADA

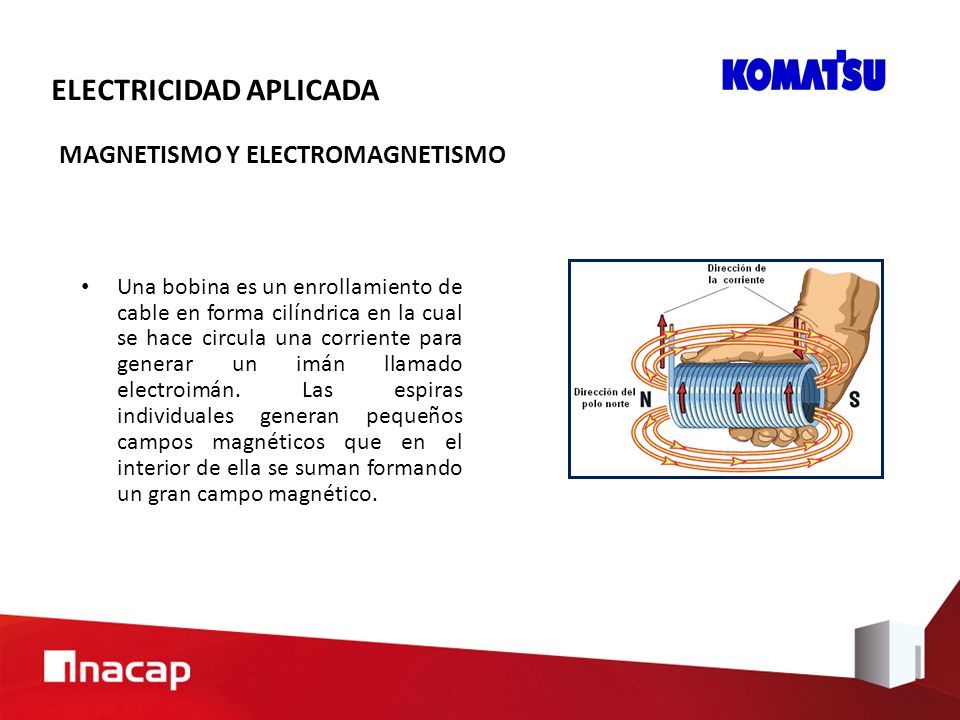

130 Una bobina es un enrollamiento de cable en forma cilíndrica en la cual se hace circula una corriente para generar un imán llamado electroimán. Las espiras individuales generan pequeños campos magnéticos que en el interior de ella se suman formando un gran campo magnético. ELECTRICIDAD APLICADA MAGNETISMO Y ELECTROMAGNETISMO

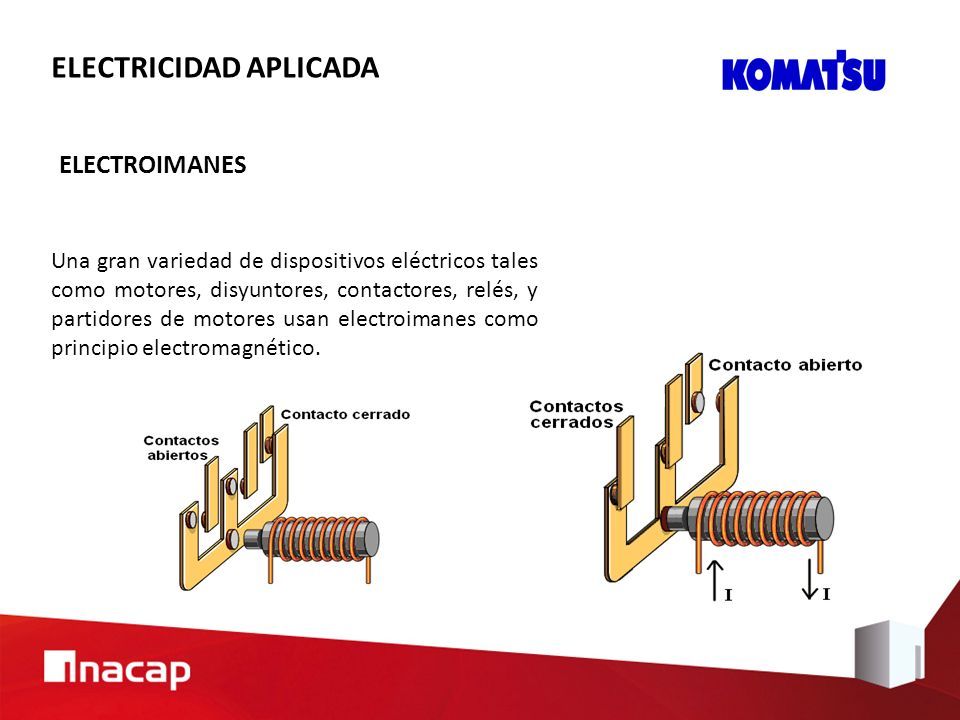

131 ELECTROIMANES Una gran variedad de dispositivos eléctricos tales como motores, disyuntores, contactores, relés, y partidores de motores usan electroimanes como principio electromagnético. ELECTRICIDAD APLICADA

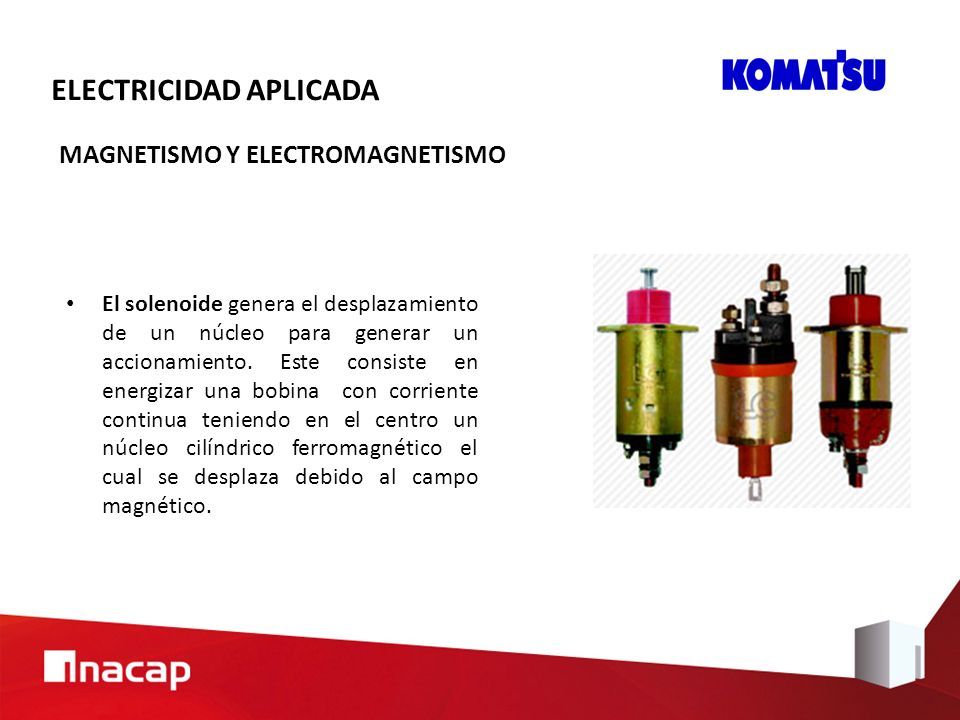

132 El solenoide genera el desplazamiento de un núcleo para generar un accionamiento. Este consiste en energizar una bobina con corriente continua teniendo en el centro un núcleo cilíndrico ferromagnético el cual se desplaza debido al campo magnético. MAGNETISMO Y ELECTROMAGNETISMO ELECTRICIDAD APLICADA

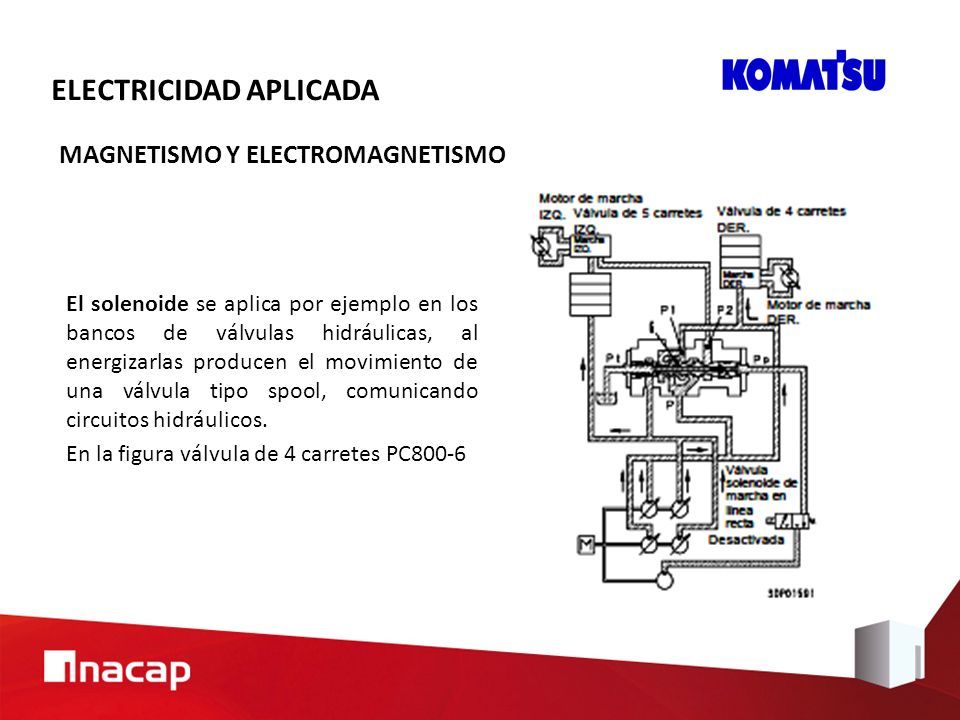

133 MAGNETISMO Y ELECTROMAGNETISMO El solenoide se aplica por ejemplo en los bancos de válvulas hidráulicas, al energizarlas producen el movimiento de una válvula tipo spool, comunicando circuitos hidráulicos. En la figura válvula de 4 carretes PC800-6 ELECTRICIDAD APLICADA

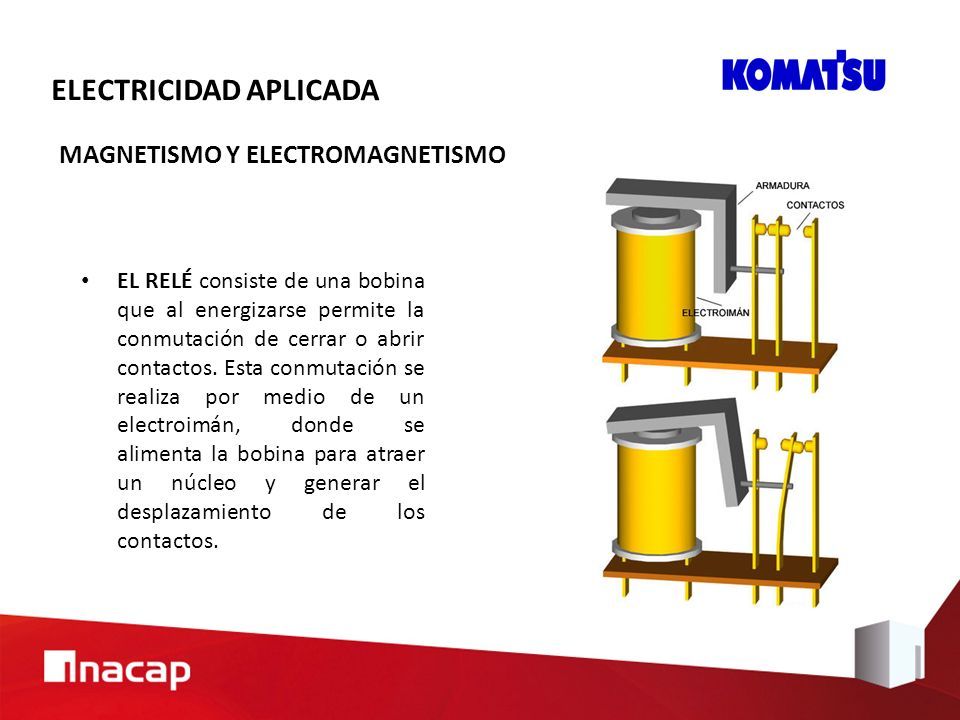

134 EL RELÉ consiste de una bobina que al energizarse permite la conmutación de cerrar o abrir contactos. Esta conmutación se realiza por medio de un electroimán, donde se alimenta la bobina para atraer un núcleo y generar el desplazamiento de los contactos. MAGNETISMO Y ELECTROMAGNETISMO ELECTRICIDAD APLICADA

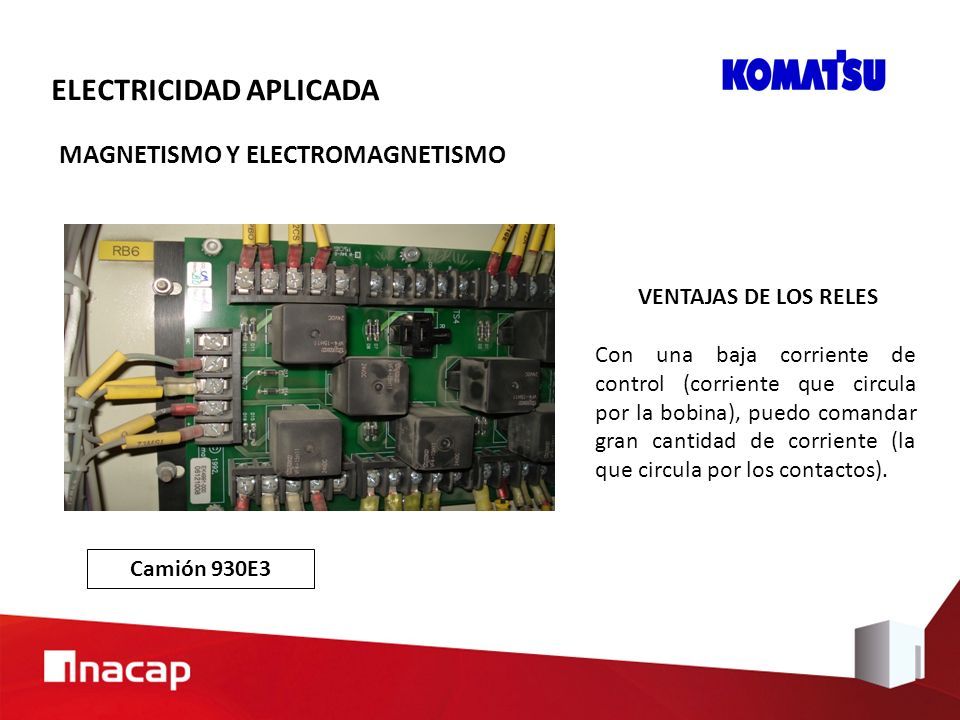

135 VENTAJAS DE LOS RELES Con una baja corriente de control (corriente que circula por la bobina), puedo comandar gran cantidad de corriente (la que circula por los contactos). MAGNETISMO Y ELECTROMAGNETISMO ELECTRICIDAD APLICADA Camión 930E3

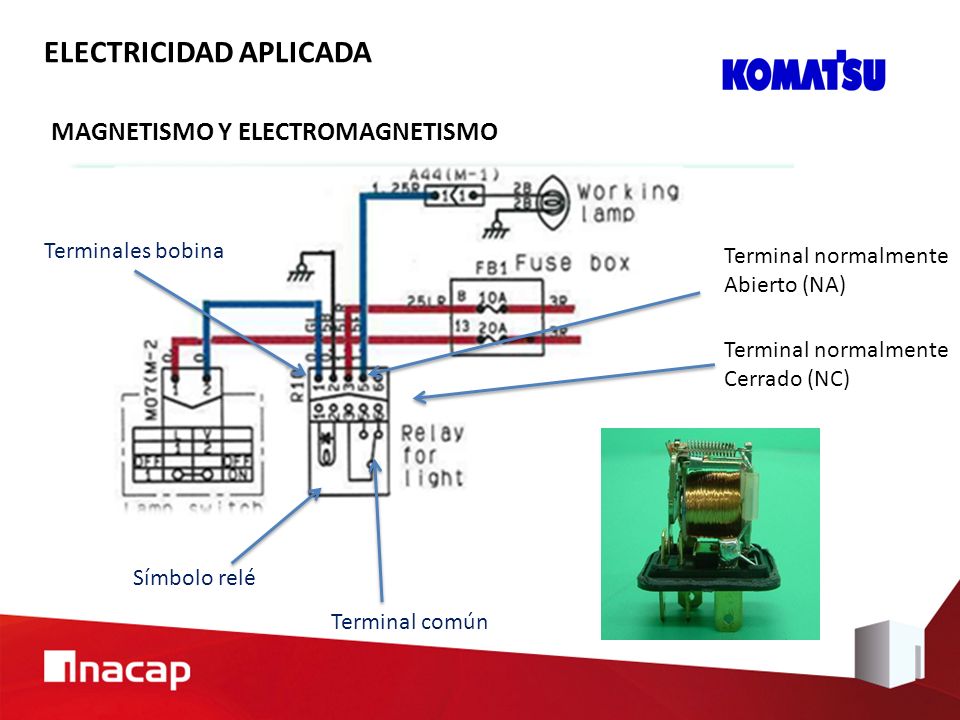

136 Símbolo relé Terminal normalmente Abierto (NA) Terminal normalmente Cerrado (NC) Terminal común Terminales bobina MAGNETISMO Y ELECTROMAGNETISMO ELECTRICIDAD APLICADA

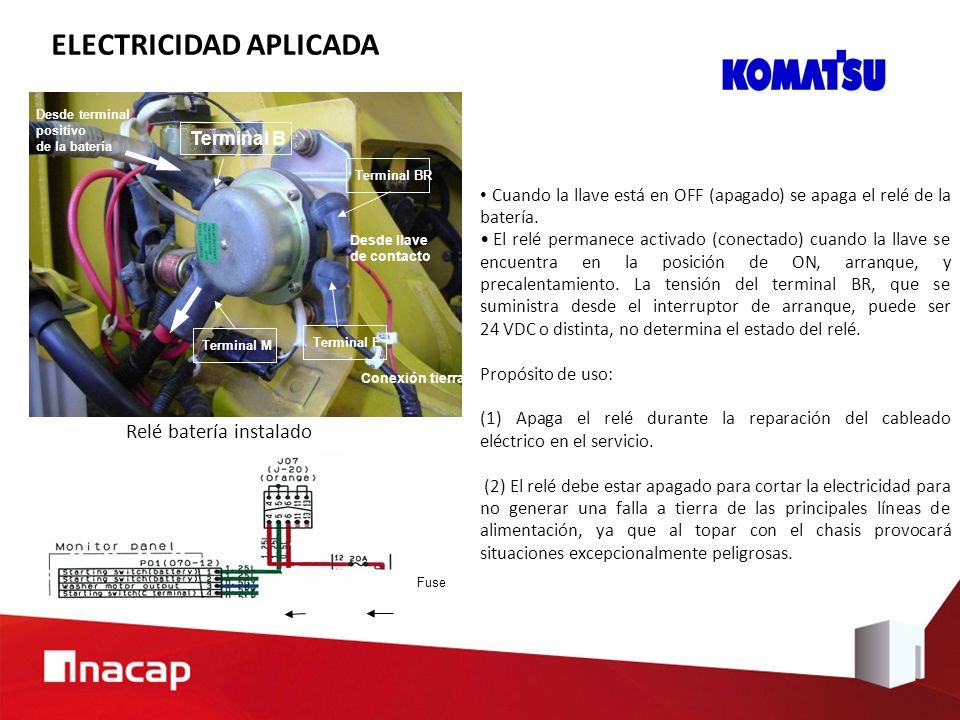

137 Cuando la llave está en OFF (apagado) se apaga el relé de la batería. El relé permanece activado (conectado) cuando la llave se encuentra en la posición de ON, arranque, y precalentamiento. La tensión del terminal BR, que se suministra desde el interruptor de arranque, puede ser 24 VDC o distinta, no determina el estado del relé. Propósito de uso: (1) Apaga el relé durante la reparación del cableado eléctrico en el servicio. (2) El relé debe estar apagado para cortar la electricidad para no generar una falla a tierra de las principales líneas de alimentación, ya que al topar con el chasis provocará situaciones excepcionalmente peligrosas. Relé batería instalado Terminal B Terminal M Terminal BR Terminal E Desde terminal positivo de la batería Desde llave de contacto Conexión tierra Fuse Junction connector ELECTRICIDAD APLICADA

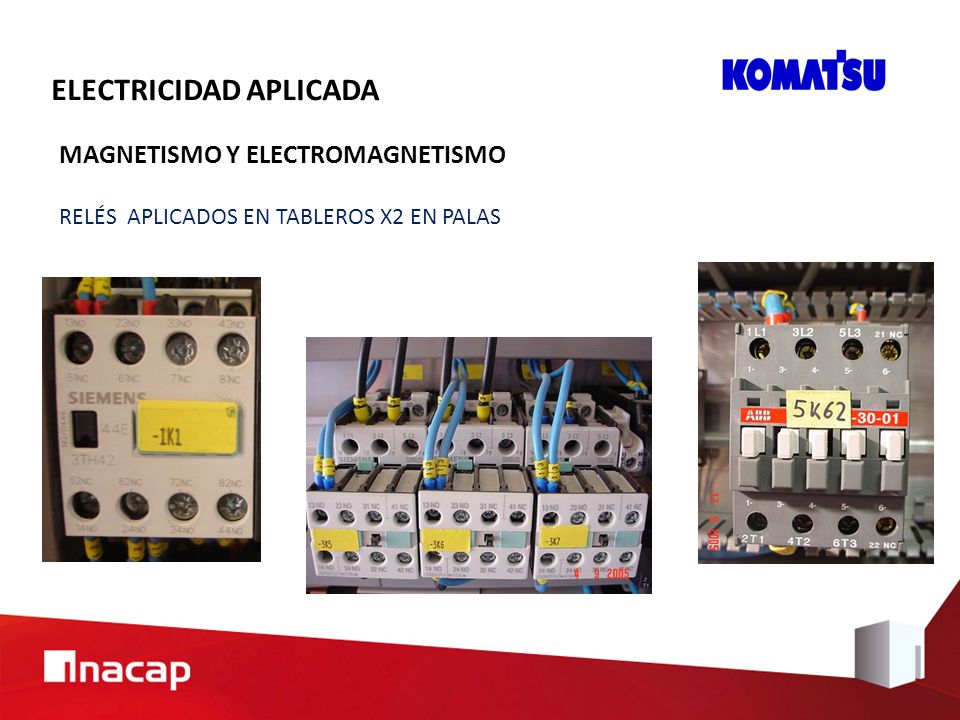

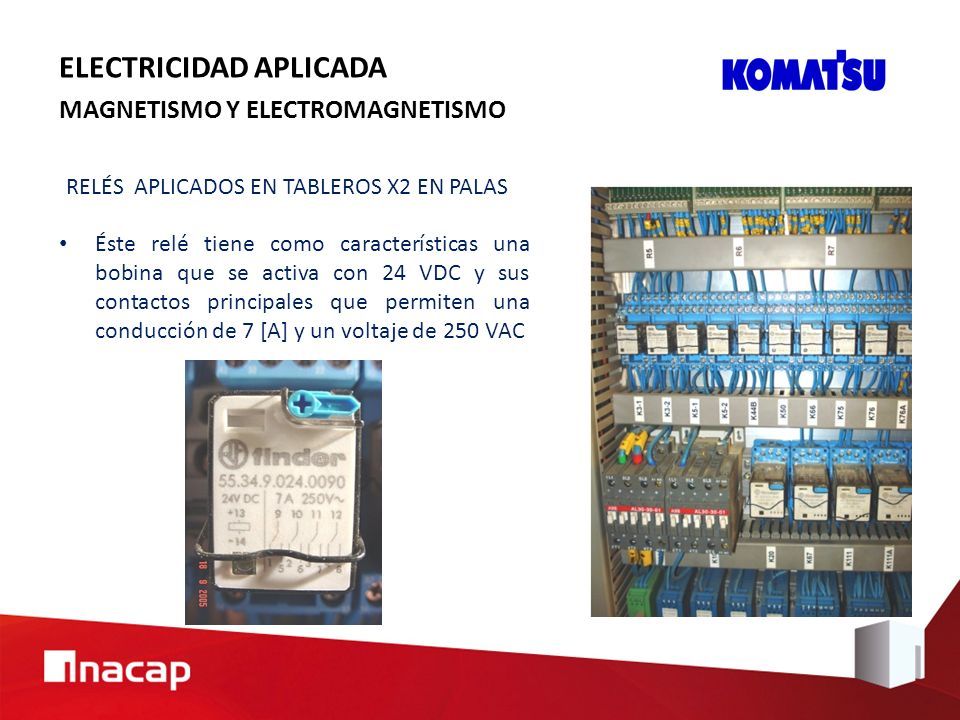

138 RELÉS APLICADOS EN TABLEROS X2 EN PALAS Éste relé tiene como características una bobina que se activa con 24 VDC y sus contactos principales que permiten una conducción de 7 [A] y un voltaje de 250 VAC ELECTRICIDAD APLICADA MAGNETISMO Y ELECTROMAGNETISMO

139 ELECTRICIDAD APLICADA MAGNETISMO Y ELECTROMAGNETISMO RELÉS APLICADOS EN TABLEROS X2 EN PALAS

140 Un relé capaz de transmitir una alta cantidad de corriente, se le llama contactor. Cuando la bobina de alimentación no ha sido energizada, el resorte mantiene desconectado los contactos principales. Cuando esta es energizada, se genera un campo magnético y atrae al núcleo móvil venciendo la fuerza del resorte, generando la conexión de los contactos principales. CONTACTOR MAGNETISMO Y ELECTROMAGNETISMO ELECTRICIDAD APLICADA

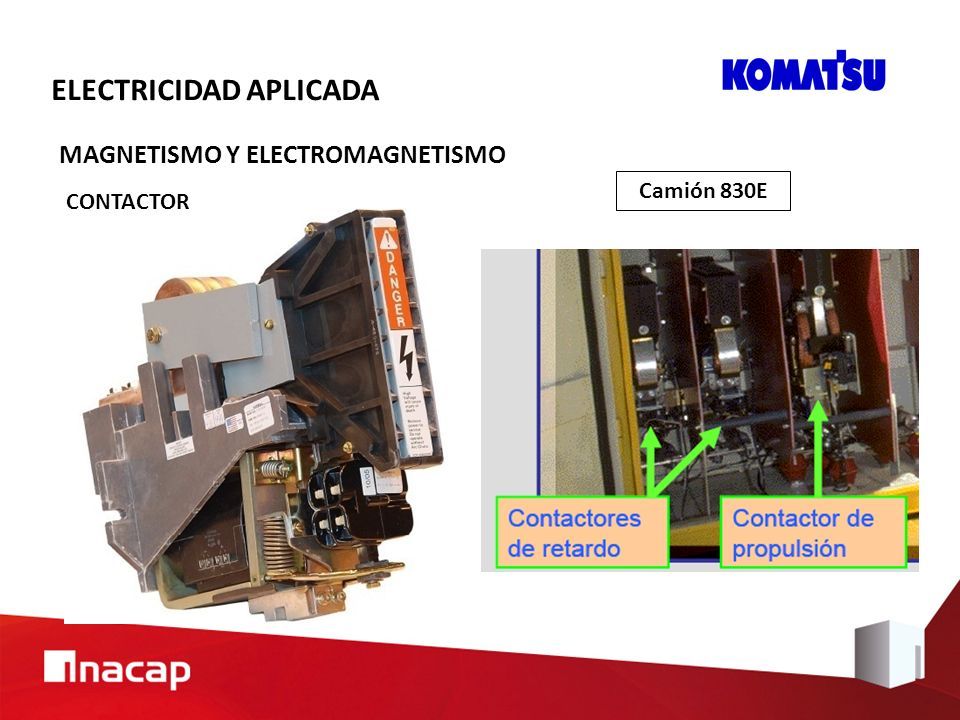

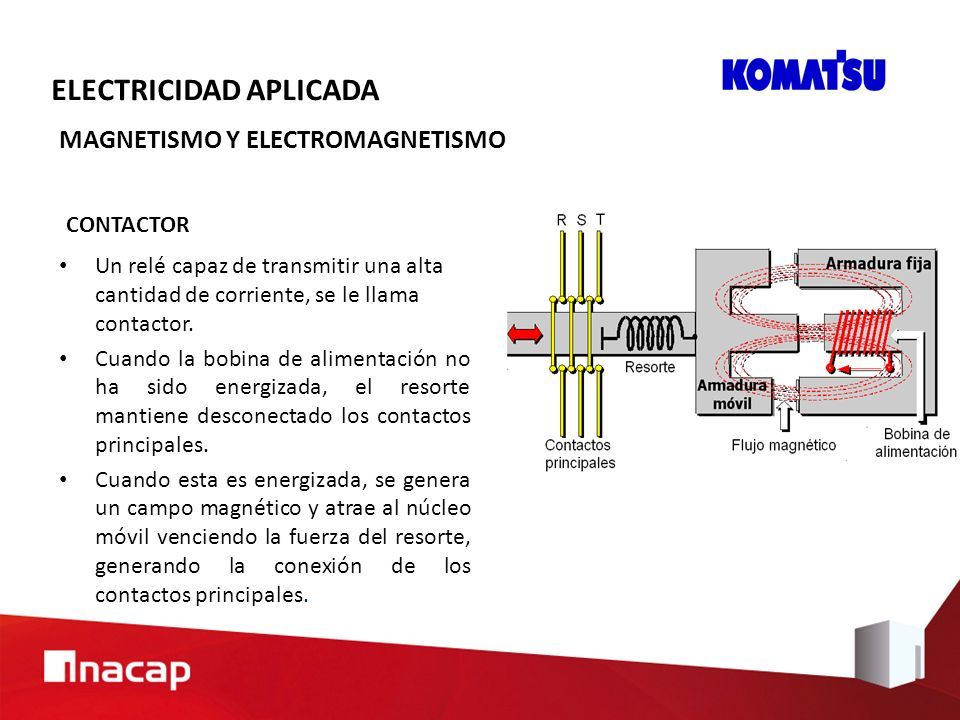

141 CONTACTOR MAGNETISMO Y ELECTROMAGNETISMO ELECTRICIDAD APLICADA Camión 830E

142 Para el caso de relé se hace lo siguiente: Se verifica el voltaje de la bobina de control, para este caso son 24 volts Se buscan los contactos para energizar la bobina, y los terminales NA y NC Luego se monta el siguiente circuito: El switch 1(NA) sirve para energizar la bobina y el switch 2(NC) para desenergizar la bobina. En este caso la ampolleta a sido conectada en el contacto normalmente abierto. De esta forma se comprueba el funcionamiento del relé o contactor. EJEMPLO DE UN CIRCUITO PARA VERIFICAR FUNCIONAMIENTO MAGNETISMO Y ELECTROMAGNETISMO

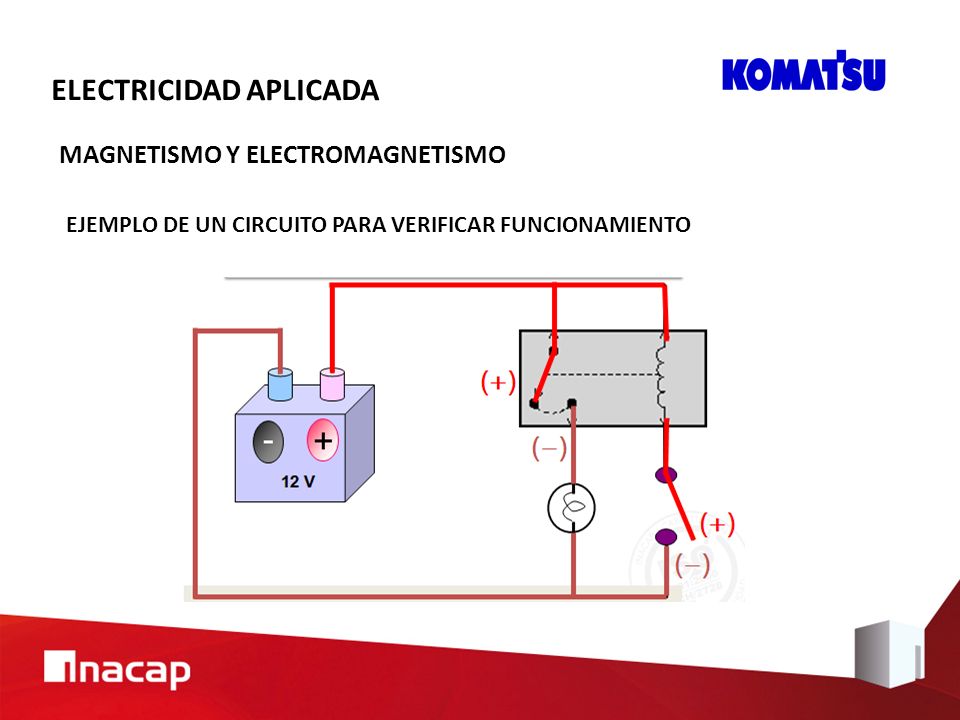

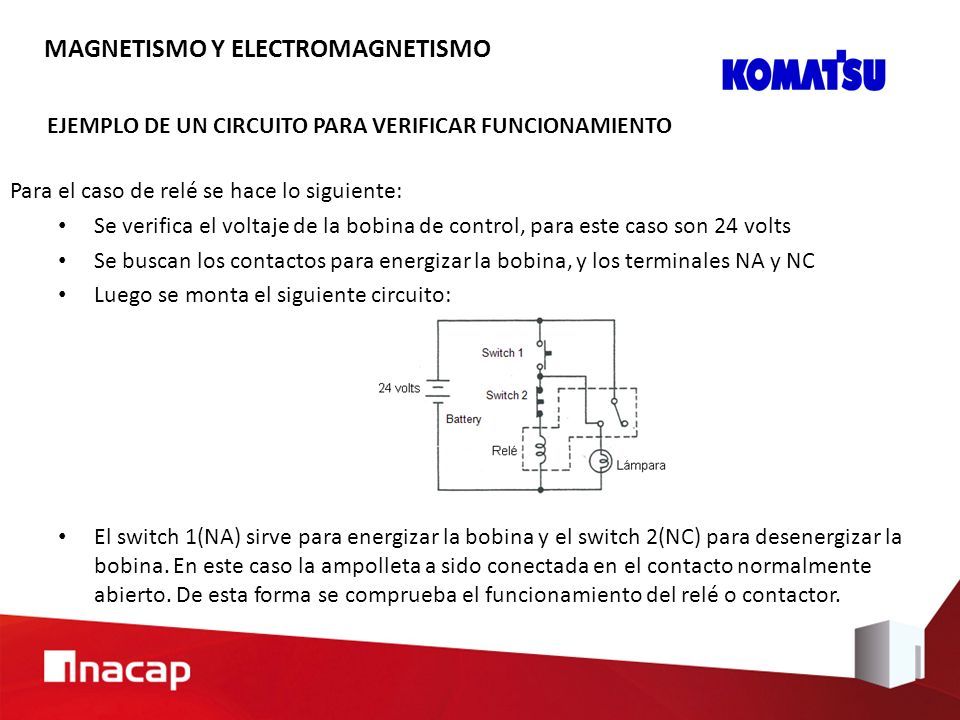

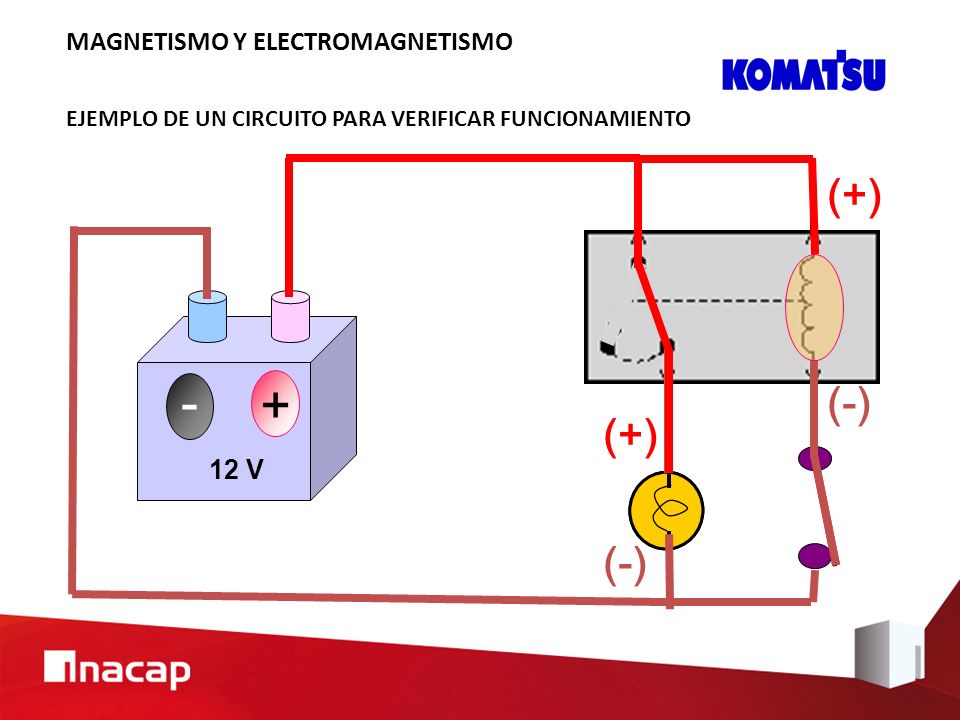

143 EJEMPLO DE UN CIRCUITO PARA VERIFICAR FUNCIONAMIENTO MAGNETISMO Y ELECTROMAGNETISMO ELECTRICIDAD APLICADA

144 + - 12 V (-) (+) (-) EJEMPLO DE UN CIRCUITO PARA VERIFICAR FUNCIONAMIENTO MAGNETISMO Y ELECTROMAGNETISMO

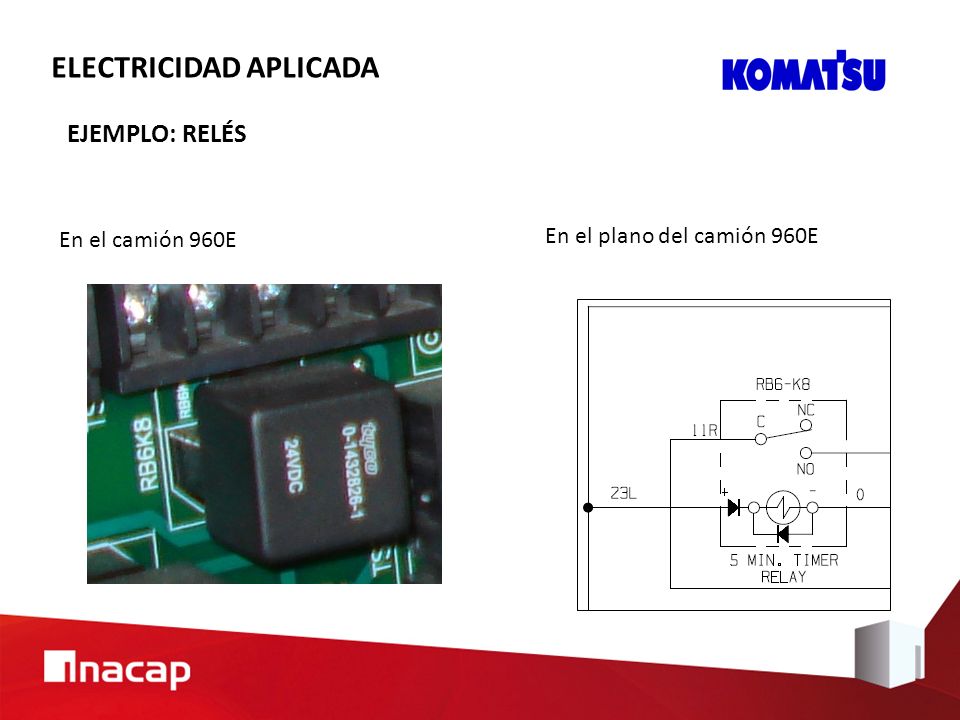

145 EJEMPLO: RELÉS En el camión 960E En el plano del camión 960E ELECTRICIDAD APLICADA

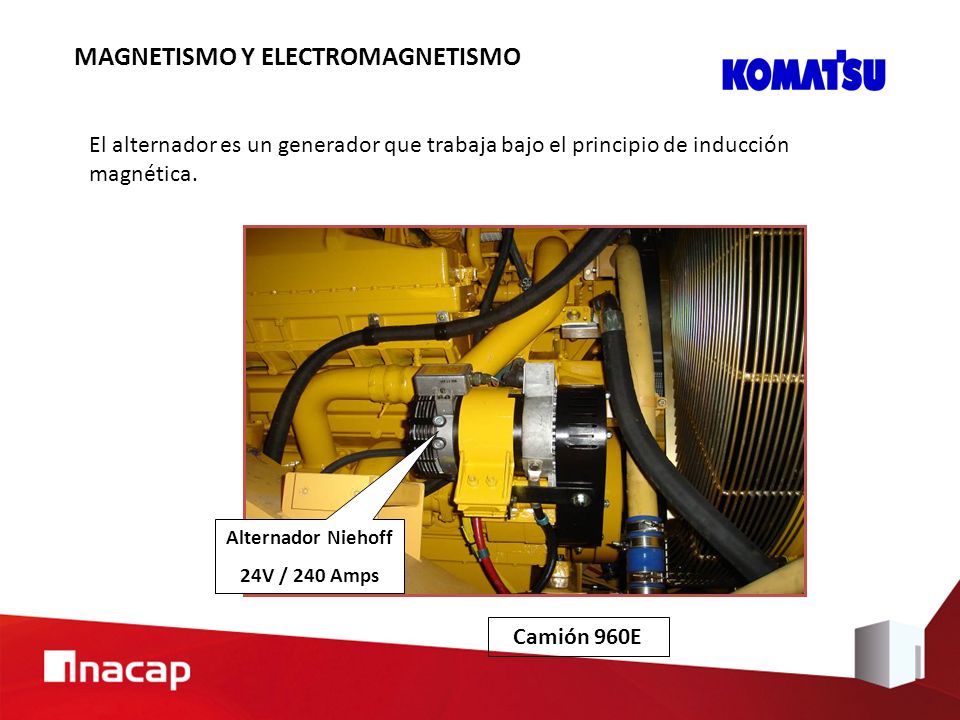

146 Alternador Niehoff 24V / 240 Amps MAGNETISMO Y ELECTROMAGNETISMO Camión 960E El alternador es un generador que trabaja bajo el principio de inducción magnética.

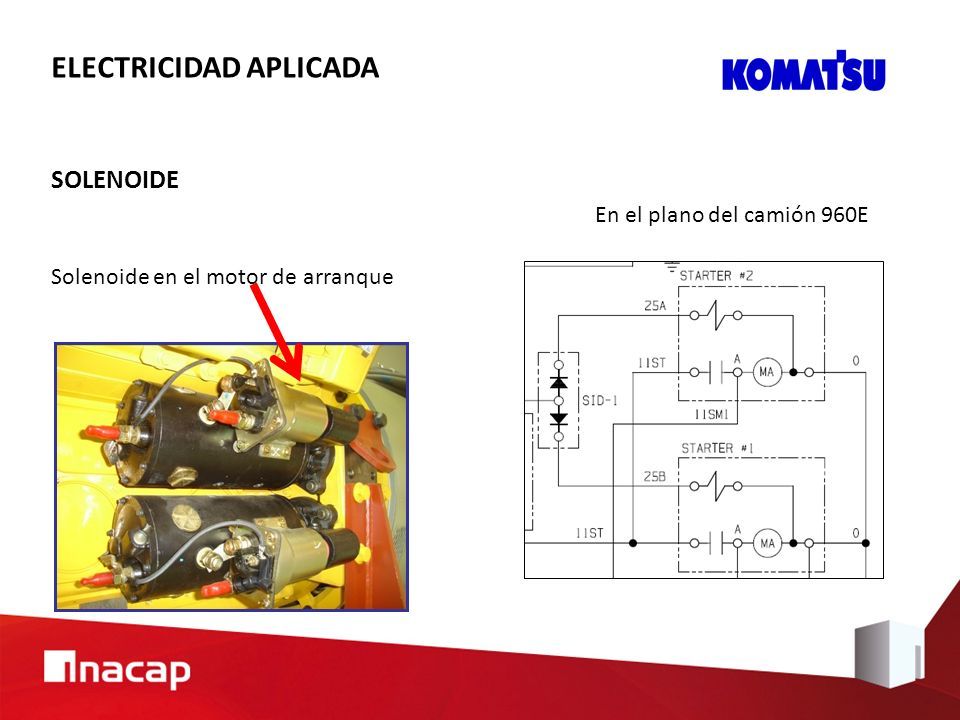

147 SOLENOIDE Solenoide en el motor de arranque En el plano del camión 960E ELECTRICIDAD APLICADA

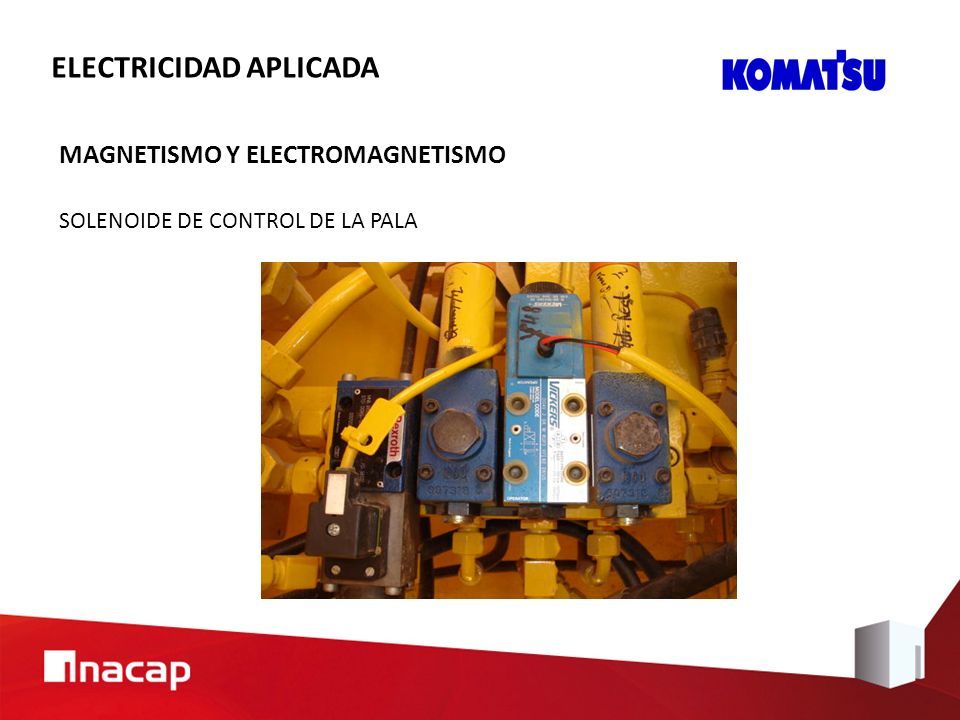

148 SOLENOIDE DE CONTROL DE LA PALA ELECTRICIDAD APLICADA MAGNETISMO Y ELECTROMAGNETISMO

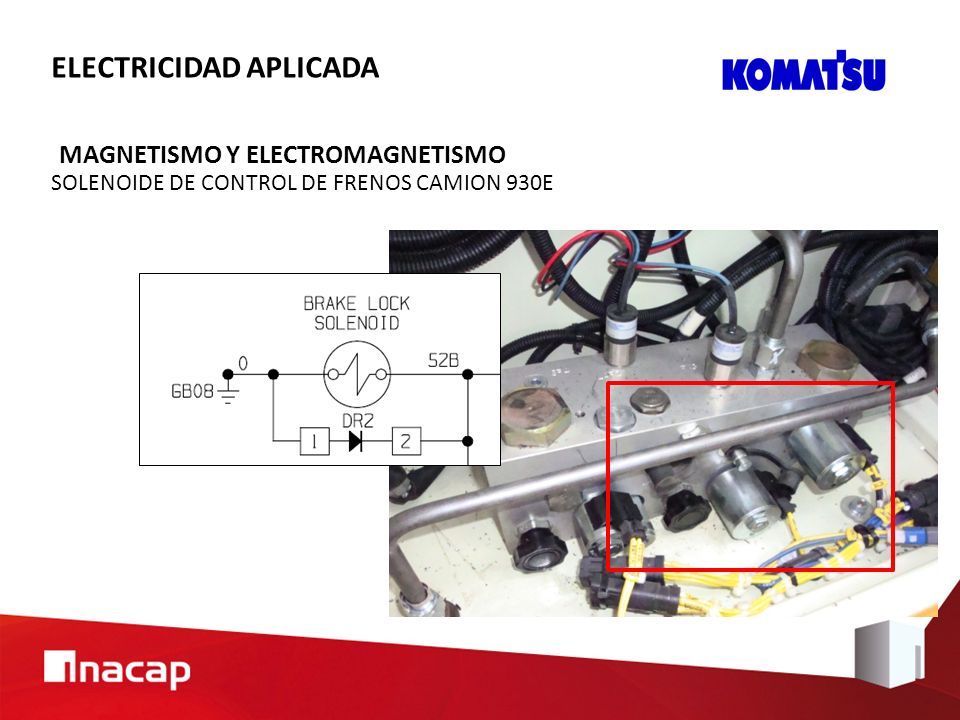

149 SOLENOIDE DE CONTROL DE FRENOS CAMION 930E ELECTRICIDAD APLICADA MAGNETISMO Y ELECTROMAGNETISMO

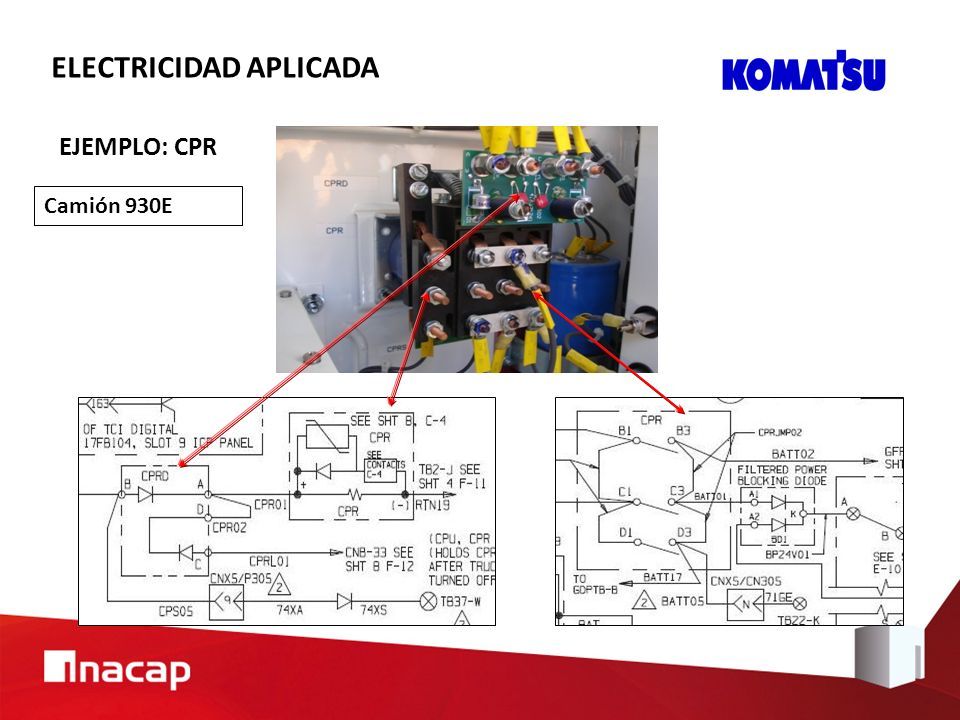

150 EJEMPLO: CPR ELECTRICIDAD APLICADA Camión 930E

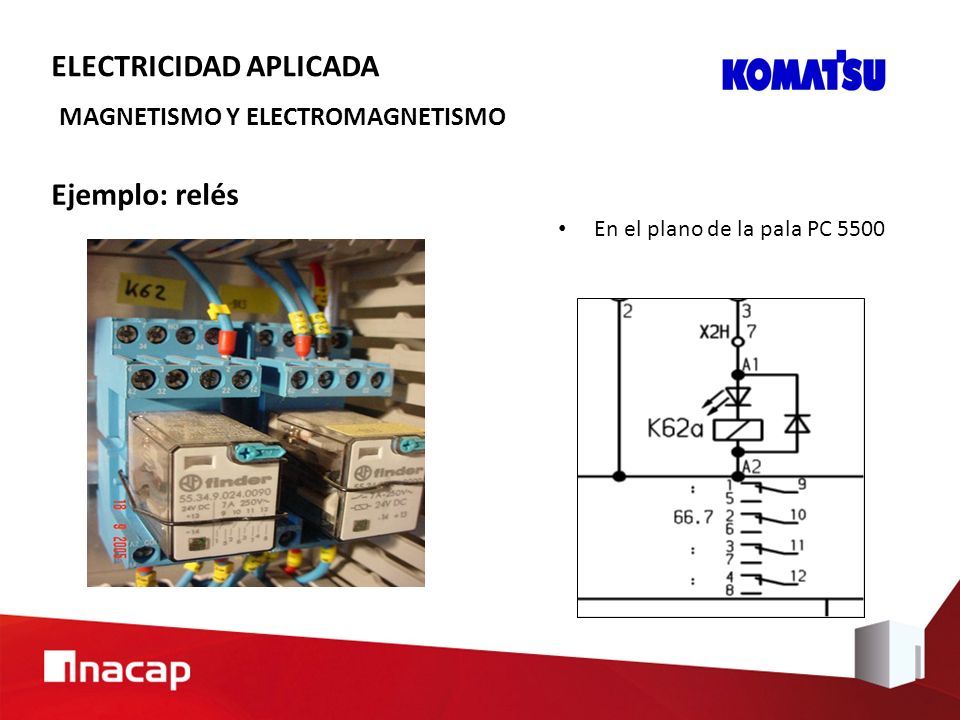

151 Ejemplo: relés En el plano de la pala PC 5500 MAGNETISMO Y ELECTROMAGNETISMO ELECTRICIDAD APLICADA

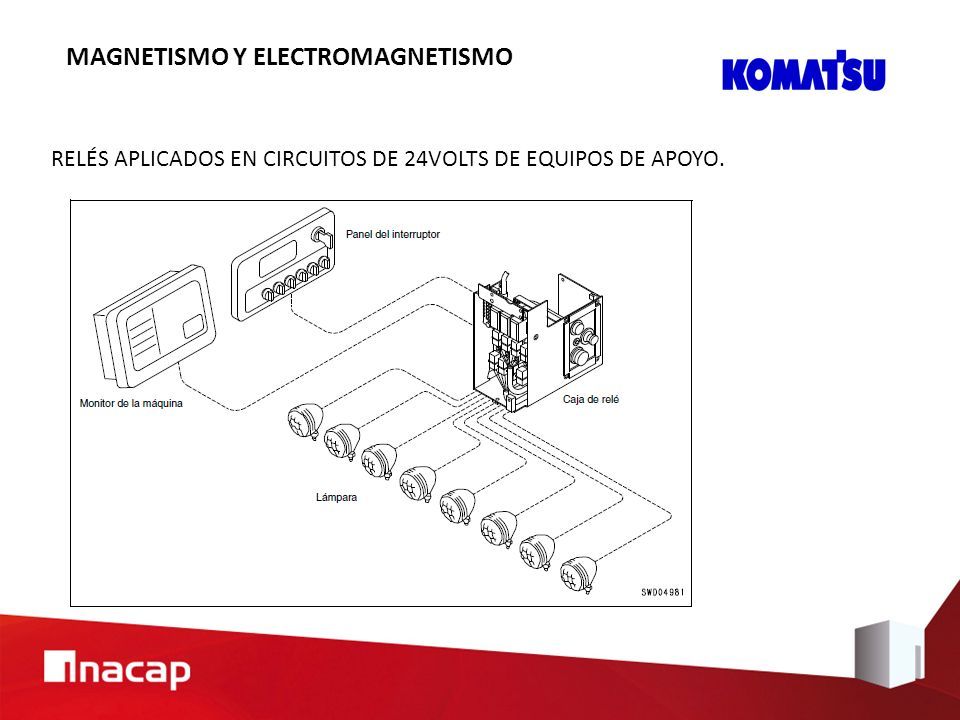

152 RELÉS APLICADOS EN CIRCUITOS DE 24VOLTS DE EQUIPOS DE APOYO. MAGNETISMO Y ELECTROMAGNETISMO

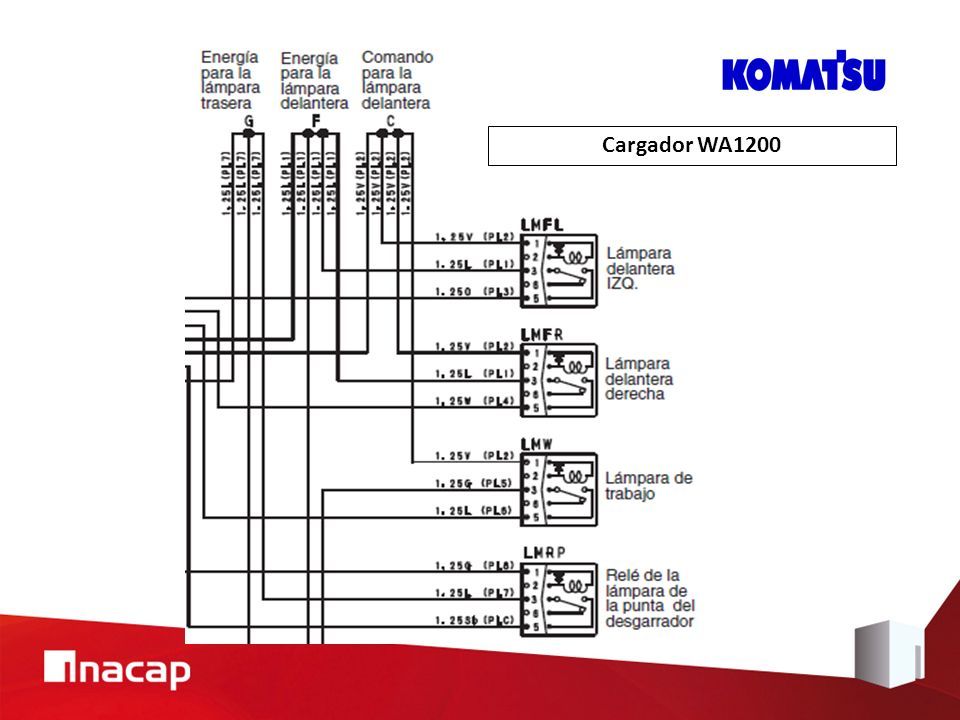

153 Cargador WA1200

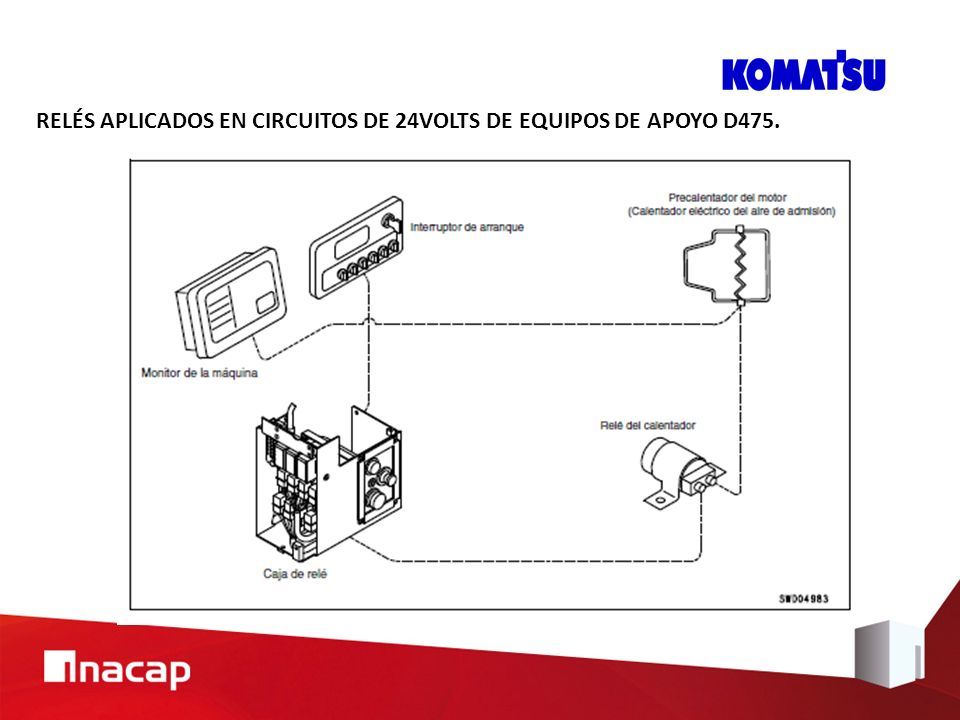

154 RELÉS APLICADOS EN CIRCUITOS DE 24VOLTS DE EQUIPOS DE APOYO D475.

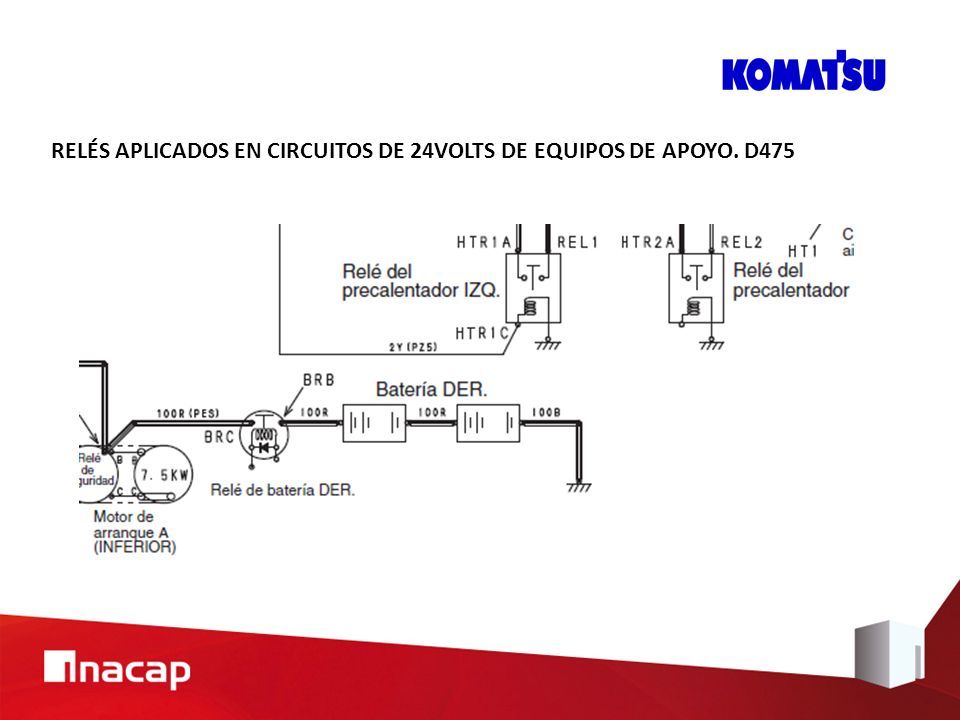

155 RELÉS APLICADOS EN CIRCUITOS DE 24VOLTS DE EQUIPOS DE APOYO. D475

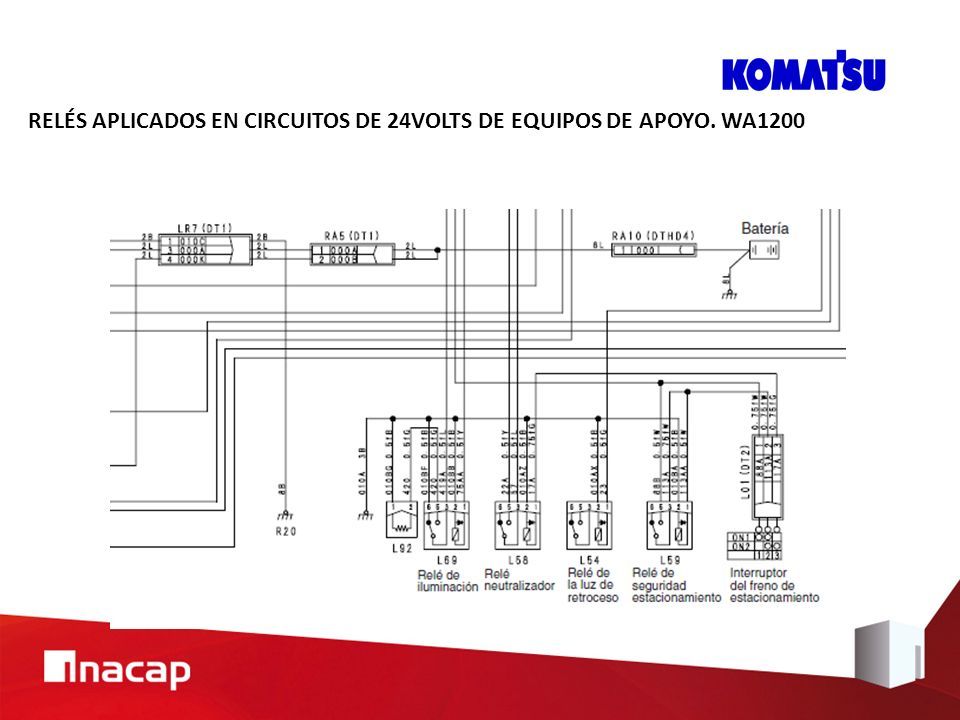

156 RELÉS APLICADOS EN CIRCUITOS DE 24VOLTS DE EQUIPOS DE APOYO. WA1200

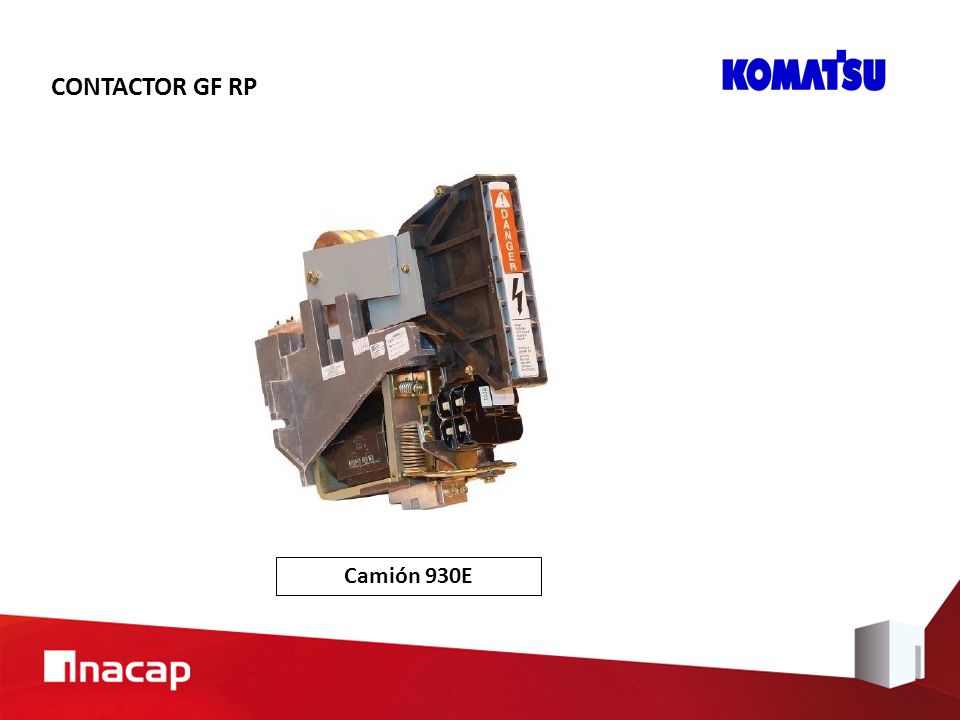

157 CONTACTOR GF RP Camión 930E

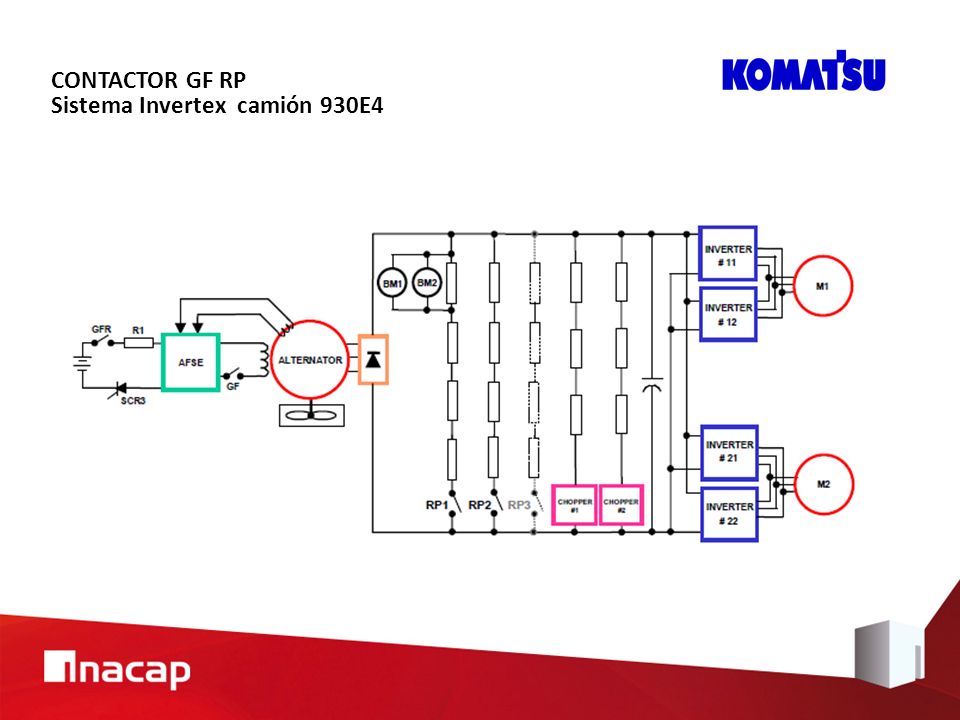

158 CONTACTOR GF RP Sistema Invertex camión 930E4

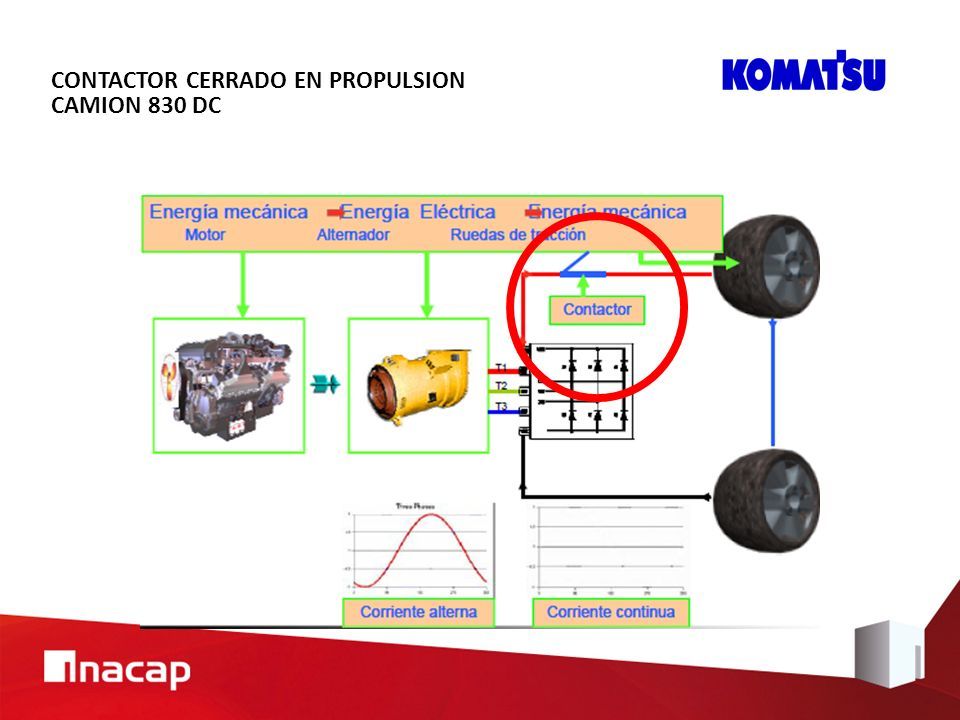

159 CONTACTOR CERRADO EN PROPULSION CAMION 830 DC

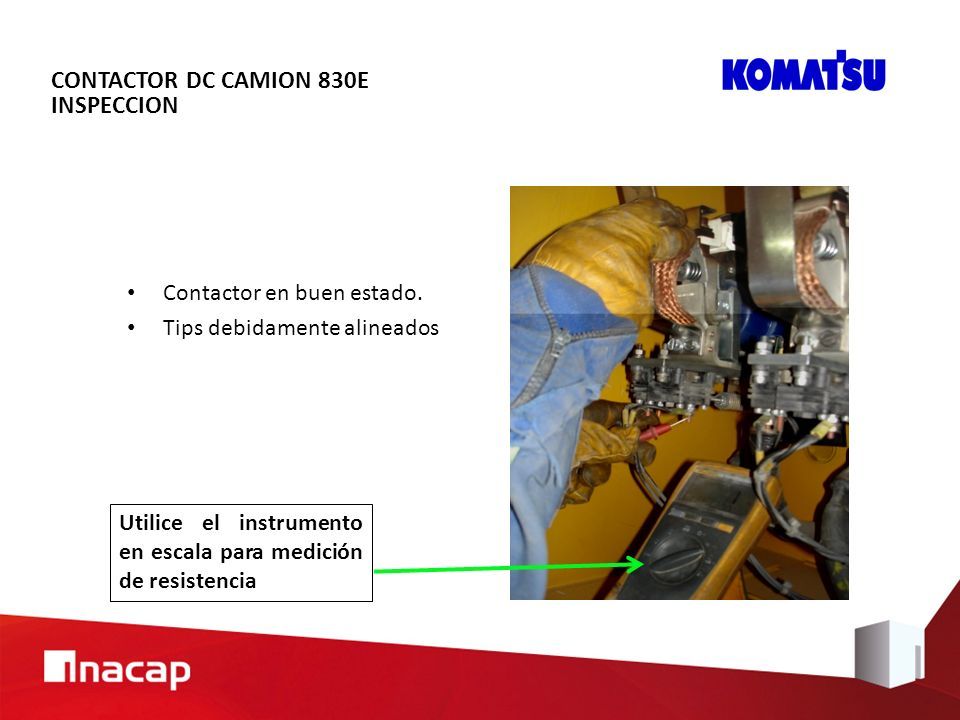

160 Contactor en buen estado. Tips debidamente alineados Utilice el instrumento en escala para medición de resistencia CONTACTOR DC CAMION 830E INSPECCION

161 CONTACTOR ABIERTO EN RETARDO CAMION 830 E MT DC

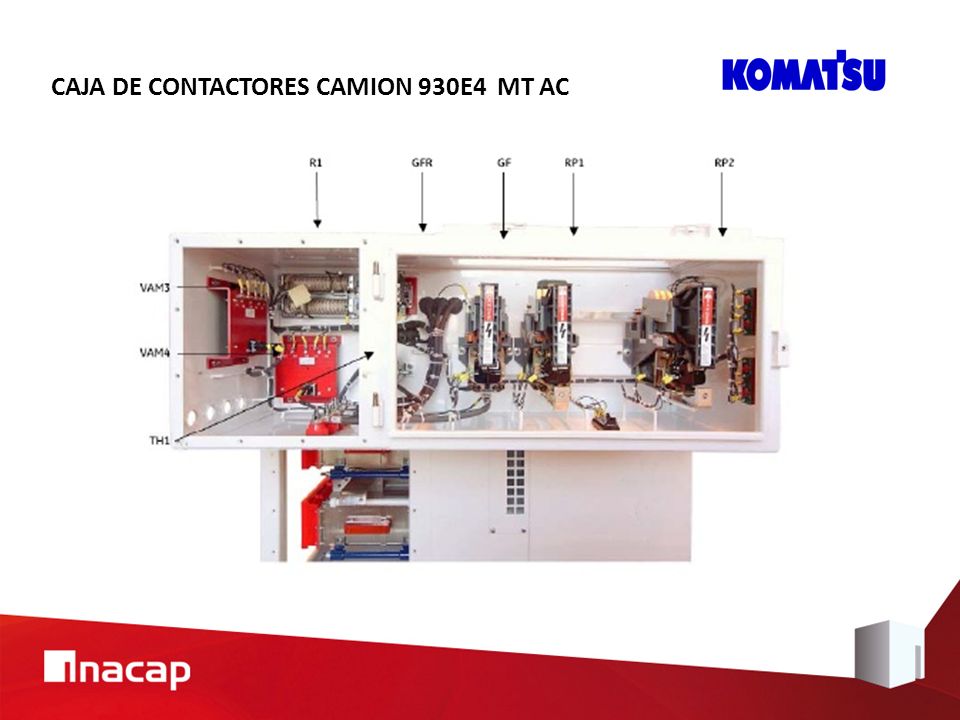

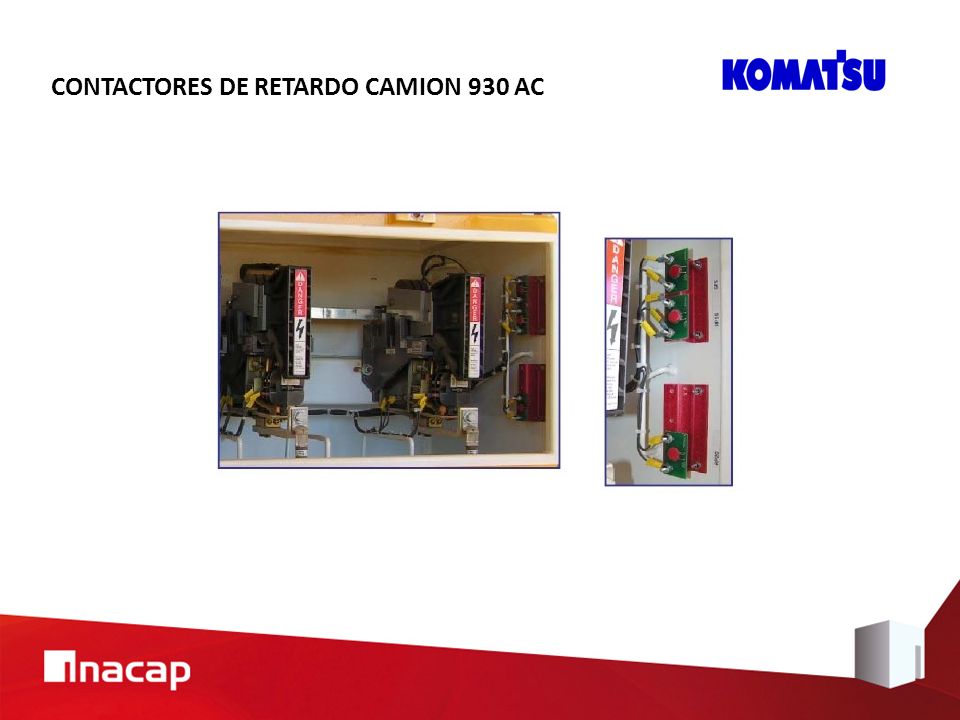

162 CONTACTORES DE RETARDO CAMION 930 AC

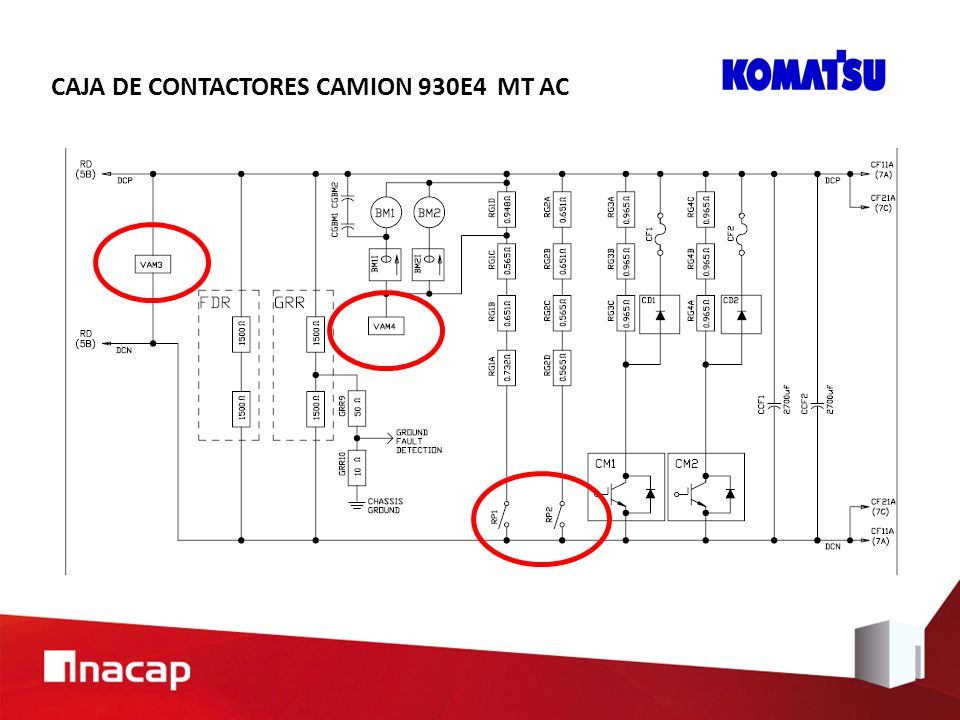

163 CAJA DE CONTACTORES CAMION 930E4 MT AC

164

165 FUSIBLES Y DISYUNTORES

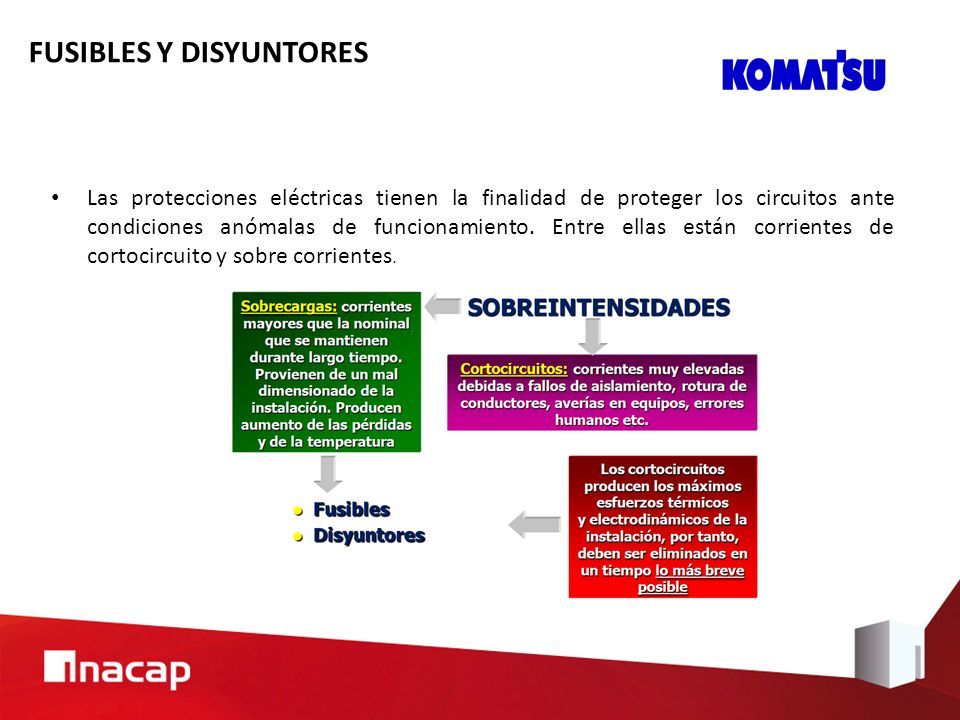

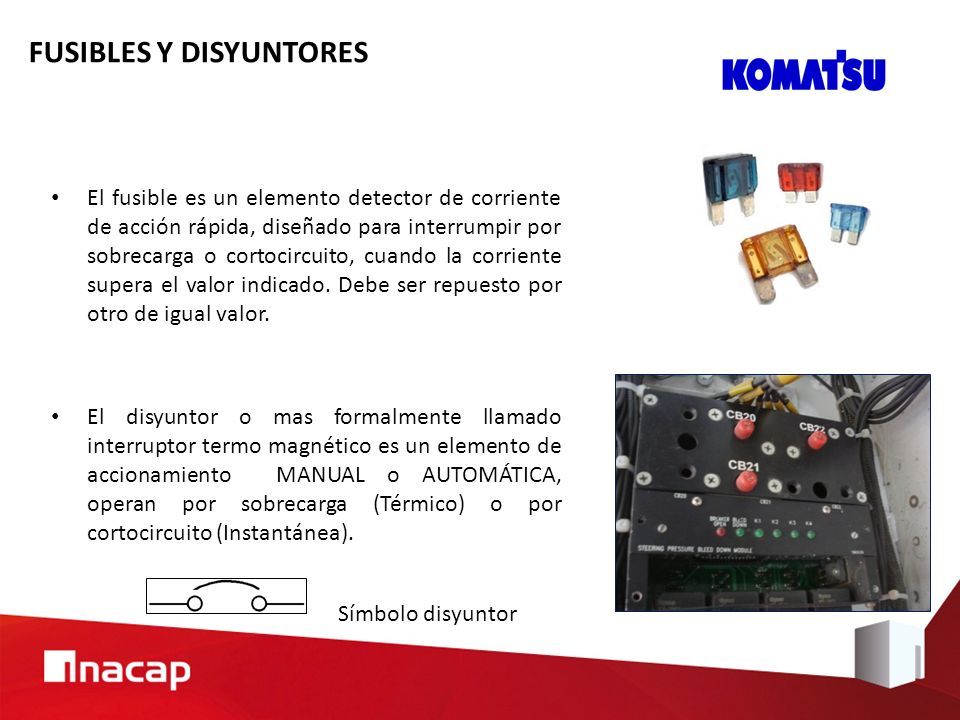

166 Las protecciones eléctricas tienen la finalidad de proteger los circuitos ante condiciones anómalas de funcionamiento. Entre ellas están corrientes de cortocircuito y sobre corrientes.

167 El fusible es un elemento detector de corriente de acción rápida, diseñado para interrumpir por sobrecarga o cortocircuito, cuando la corriente supera el valor indicado. Debe ser repuesto por otro de igual valor. El disyuntor o mas formalmente llamado interruptor termo magnético es un elemento de accionamiento MANUAL o AUTOMÁTICA, operan por sobrecarga (Térmico) o por cortocircuito (Instantánea). Símbolo disyuntor FUSIBLES Y DISYUNTORES

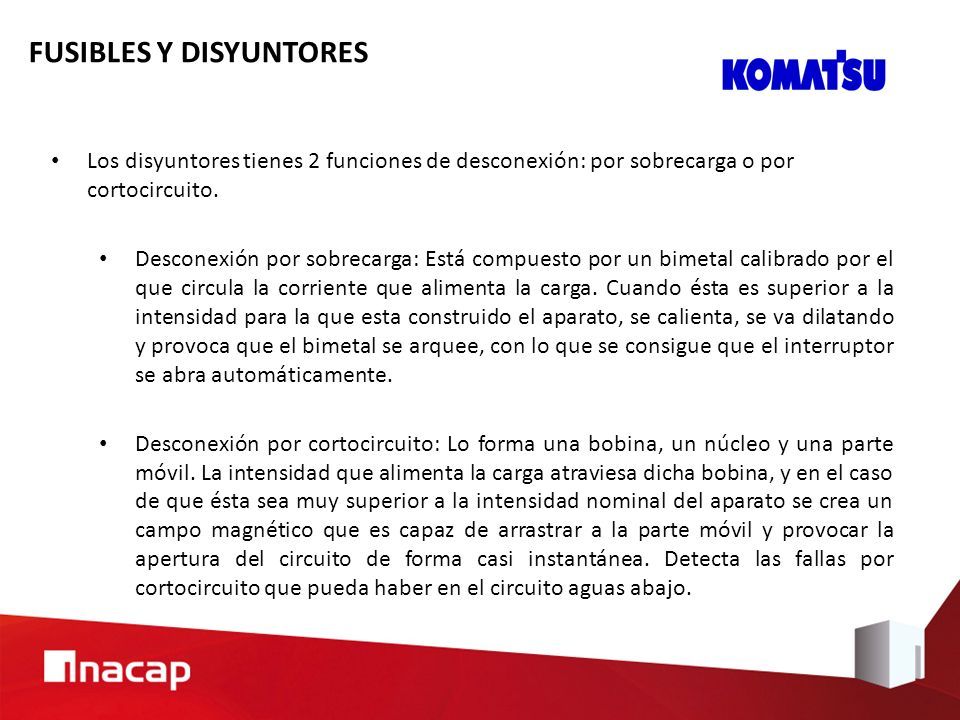

168 Los disyuntores tienes 2 funciones de desconexión: por sobrecarga o por cortocircuito. Desconexión por sobrecarga: Está compuesto por un bimetal calibrado por el que circula la corriente que alimenta la carga. Cuando ésta es superior a la intensidad para la que esta construido el aparato, se calienta, se va dilatando y provoca que el bimetal se arquee, con lo que se consigue que el interruptor se abra automáticamente. Desconexión por cortocircuito: Lo forma una bobina, un núcleo y una parte móvil. La intensidad que alimenta la carga atraviesa dicha bobina, y en el caso de que ésta sea muy superior a la intensidad nominal del aparato se crea un campo magnético que es capaz de arrastrar a la parte móvil y provocar la apertura del circuito de forma casi instantánea. Detecta las fallas por cortocircuito que pueda haber en el circuito aguas abajo. FUSIBLES Y DISYUNTORES

169

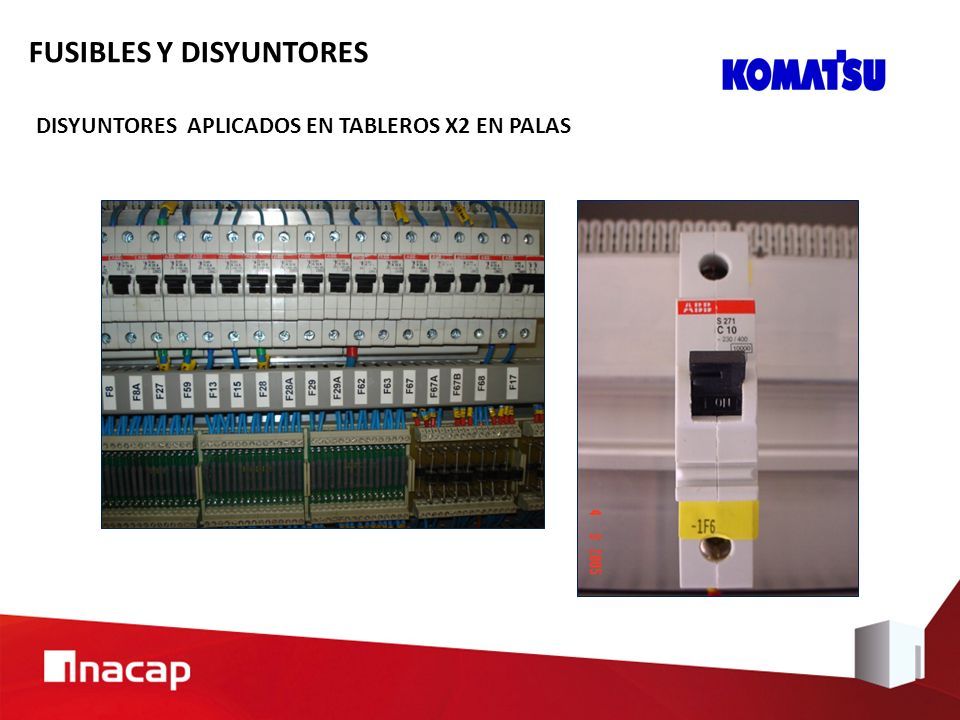

170 DISYUNTORES APLICADOS EN TABLEROS X2 EN PALAS FUSIBLES Y DISYUNTORES
