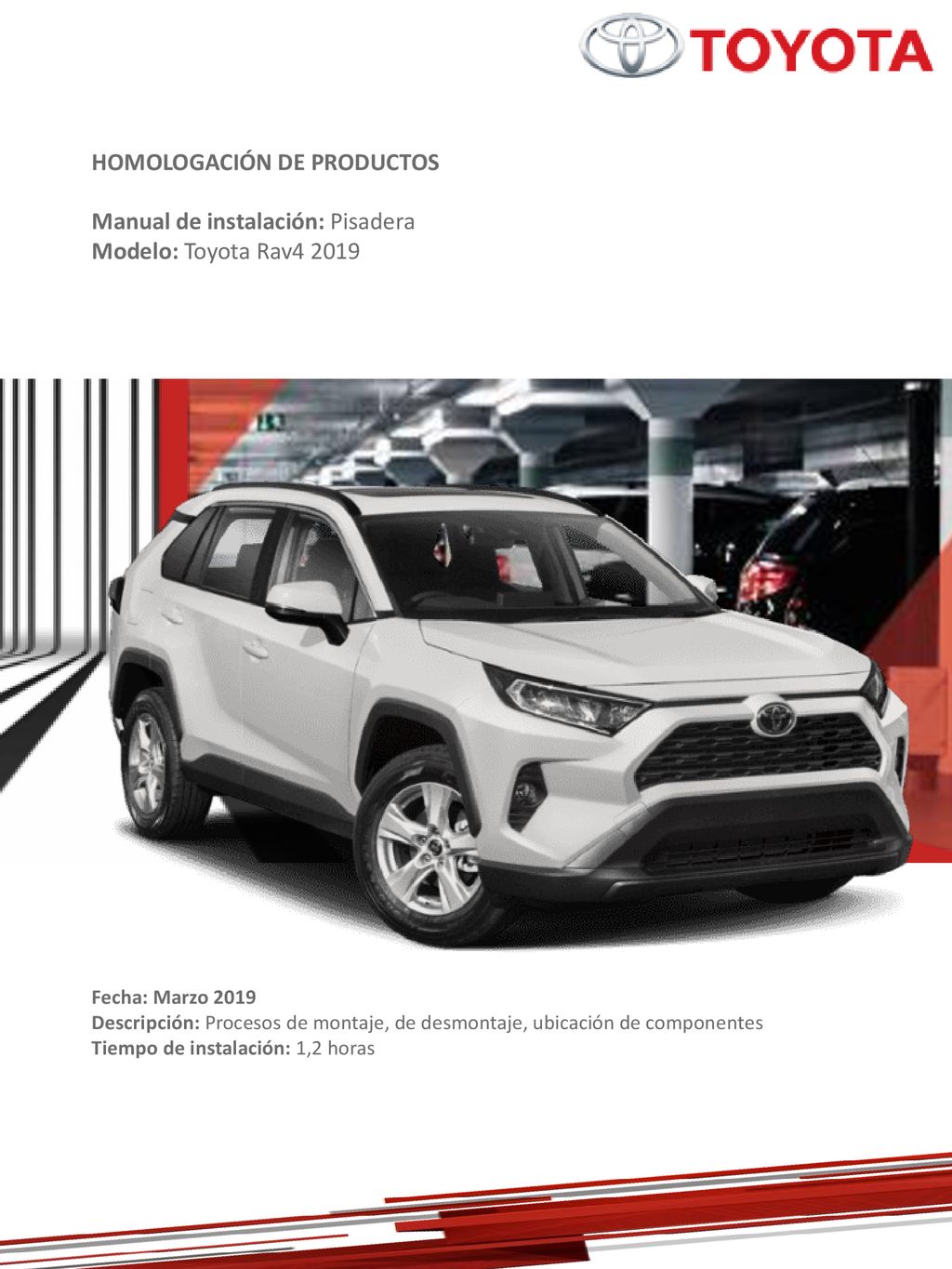

HOMOLOGACIÓN DE PRODUCTOS Manual de instalación: Pisadera

Presentación del tema: "HOMOLOGACIÓN DE PRODUCTOS Manual de instalación: Pisadera"— Transcripción de la presentación:

1 HOMOLOGACIÓN DE PRODUCTOS Manual de instalación: Pisadera
Manual de instalación: Pisadera Modelo: Toyota Rav4 2019 Fecha: Marzo 2019 Descripción: Procesos de montaje, de desmontaje, ubicación de componentes Tiempo de instalación: 1,2 horas

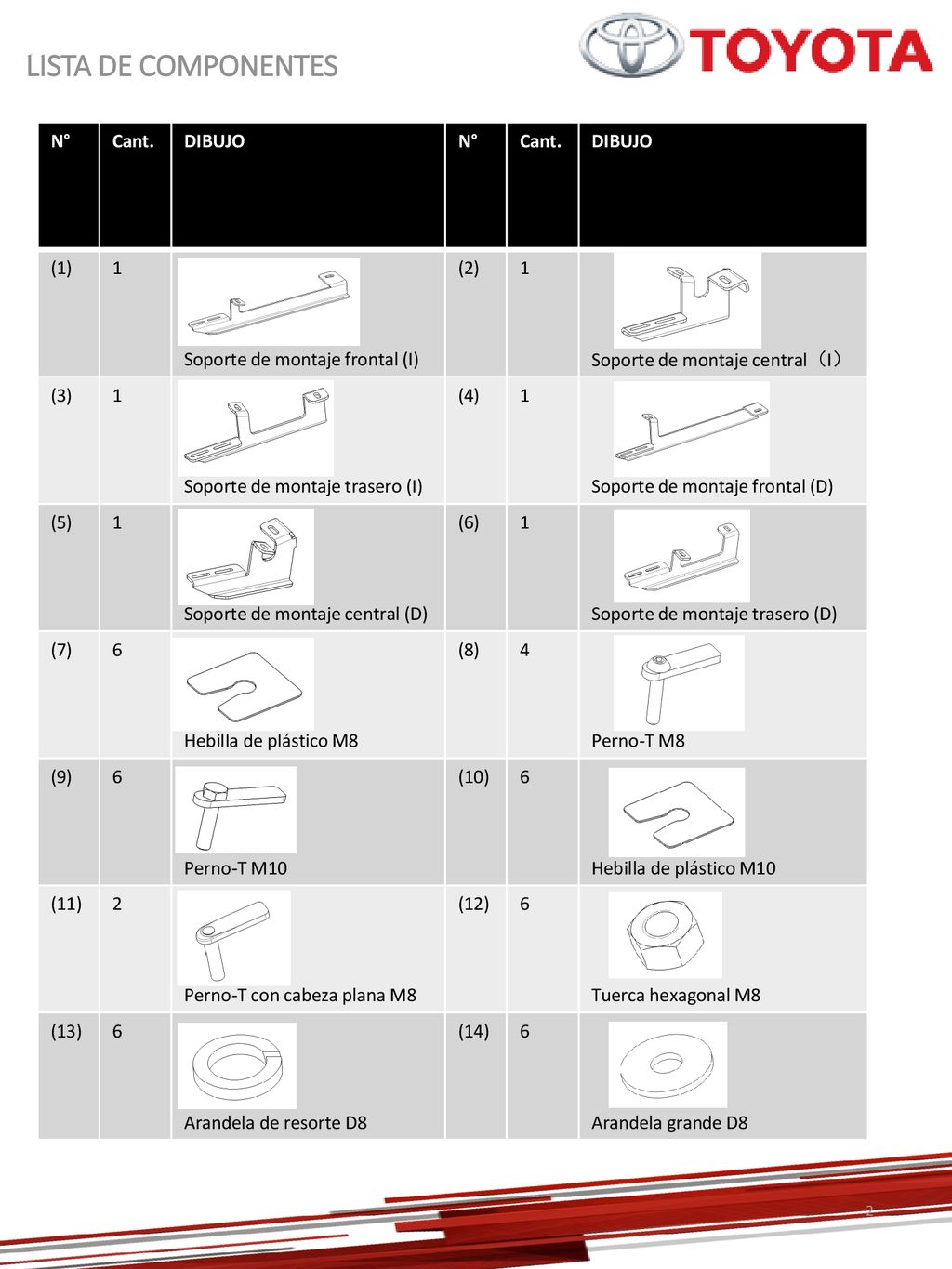

2 LISTA DE COMPONENTES N° Cant. DIBUJO (1) 1
Soporte de montaje frontal (I) (2) Soporte de montaje central（I） (3) Soporte de montaje trasero (I) (4) Soporte de montaje frontal (D) (5) Soporte de montaje central (D) (6) Soporte de montaje trasero (D) (7) 6 Hebilla de plástico M8 (8) 4 Perno-T M8 (9) Perno-T M10 (10) Hebilla de plástico M10 (11) 2 Perno-T con cabeza plana M8 (12) Tuerca hexagonal M8 (13) Arandela de resorte D8 (14) Arandela grande D8

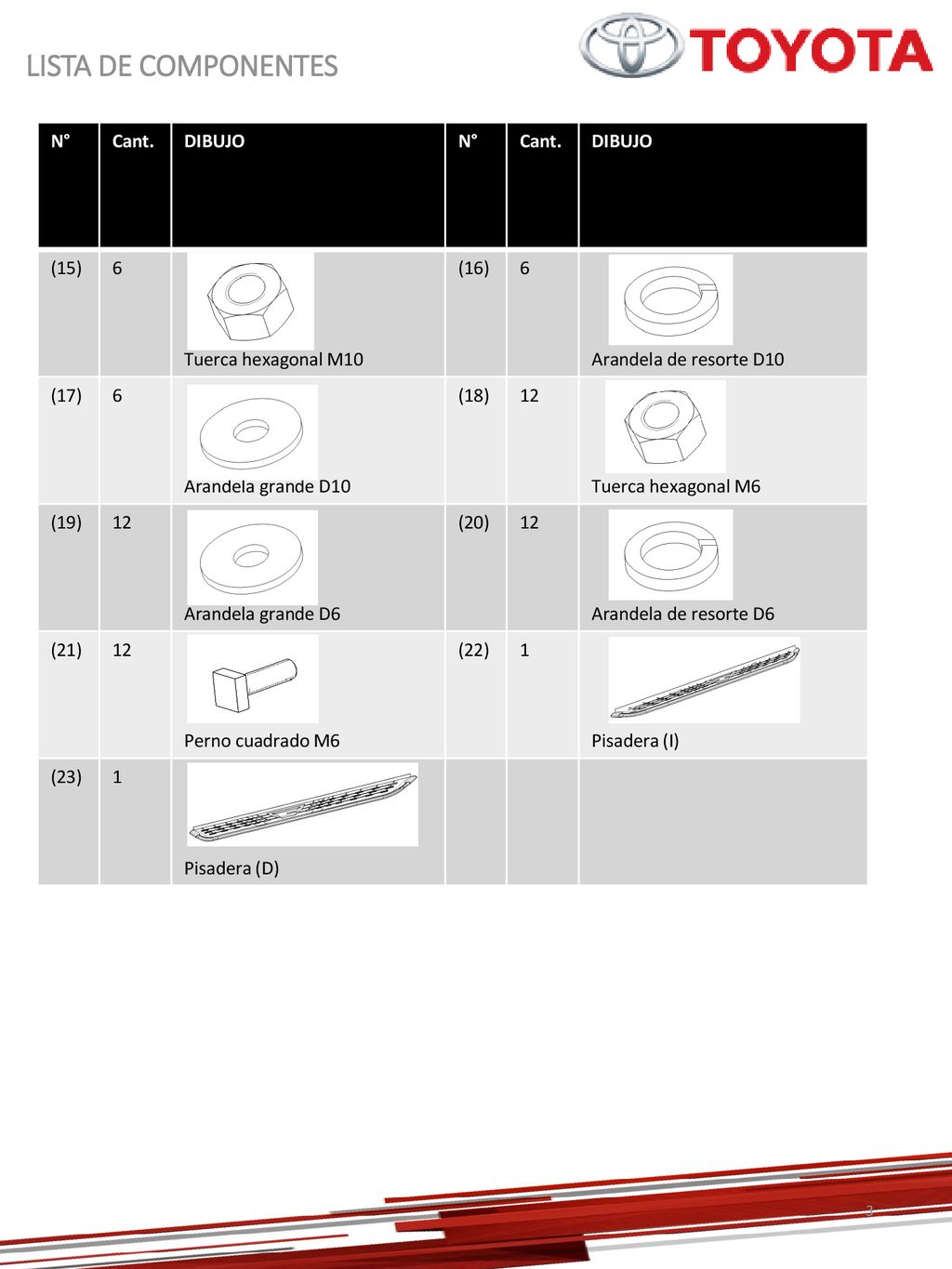

3 LISTA DE COMPONENTES N° Cant. DIBUJO (15) 6 Tuerca hexagonal M10 (16)
Arandela de resorte D10 (17) Arandela grande D10 (18) 12 Tuerca hexagonal M6 (19) Arandela grande D6 (20) Arandela de resorte D6 (21) Perno cuadrado M6 (22) 1 Pisadera (I) (23) Pisadera (D)

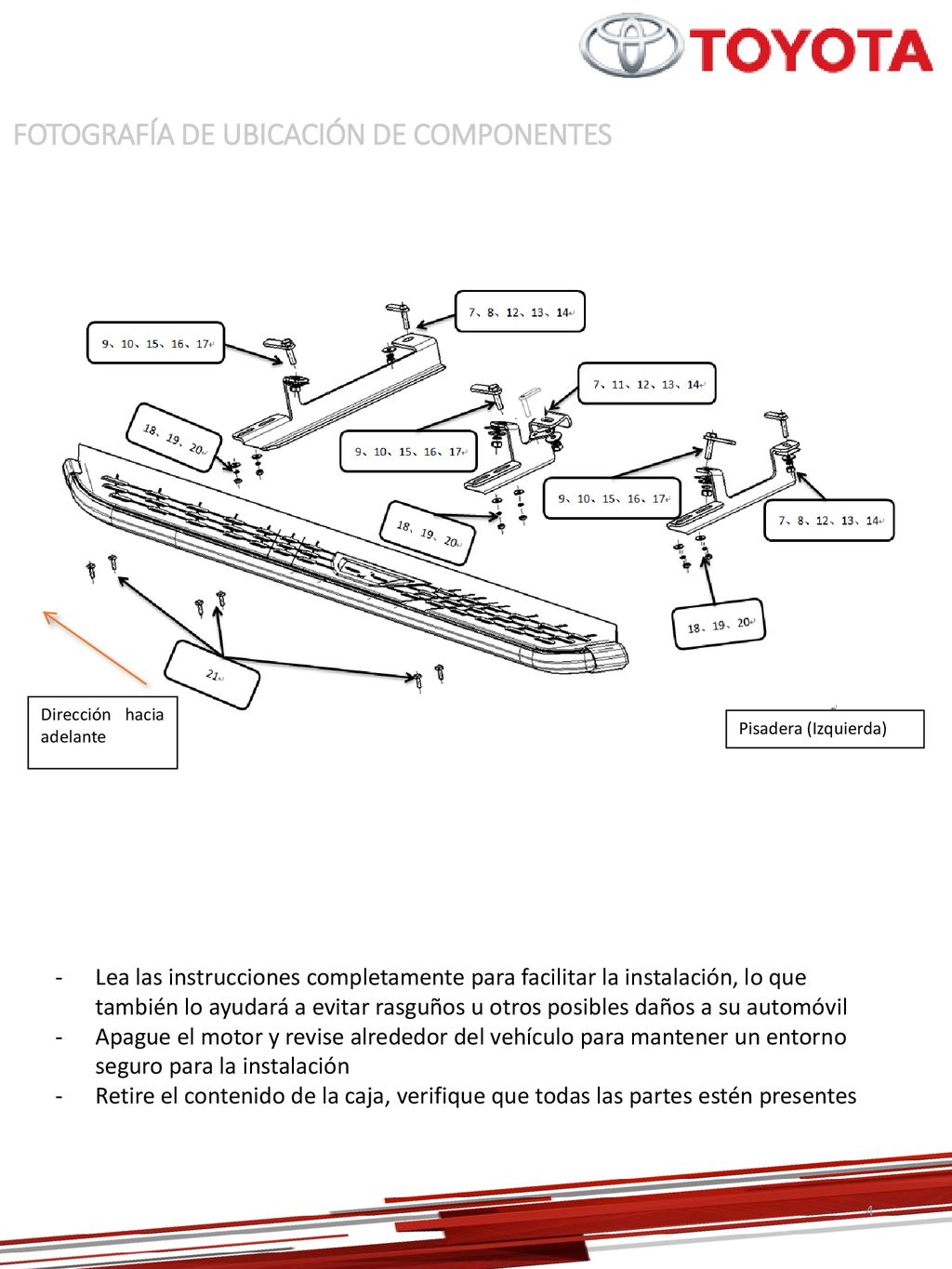

4 FOTOGRAFÍA DE UBICACIÓN DE COMPONENTES
Dirección hacia adelante Pisadera (Izquierda) Lea las instrucciones completamente para facilitar la instalación, lo que también lo ayudará a evitar rasguños u otros posibles daños a su automóvil Apague el motor y revise alrededor del vehículo para mantener un entorno seguro para la instalación Retire el contenido de la caja, verifique que todas las partes estén presentes

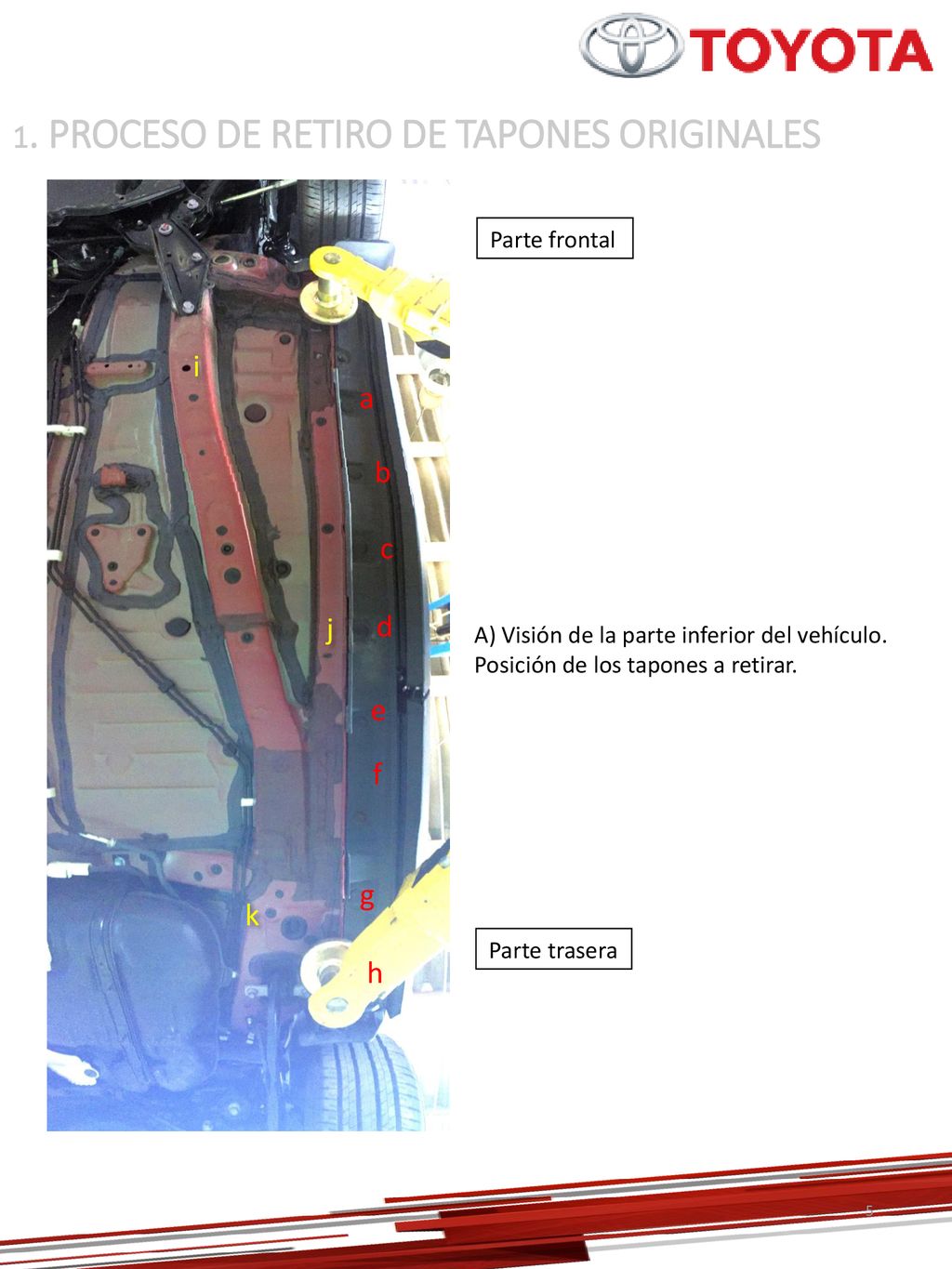

5 1. PROCESO DE RETIRO DE TAPONES ORIGINALES
Parte frontal i a b c j d A) Visión de la parte inferior del vehículo. Posición de los tapones a retirar. e f g k Parte trasera h

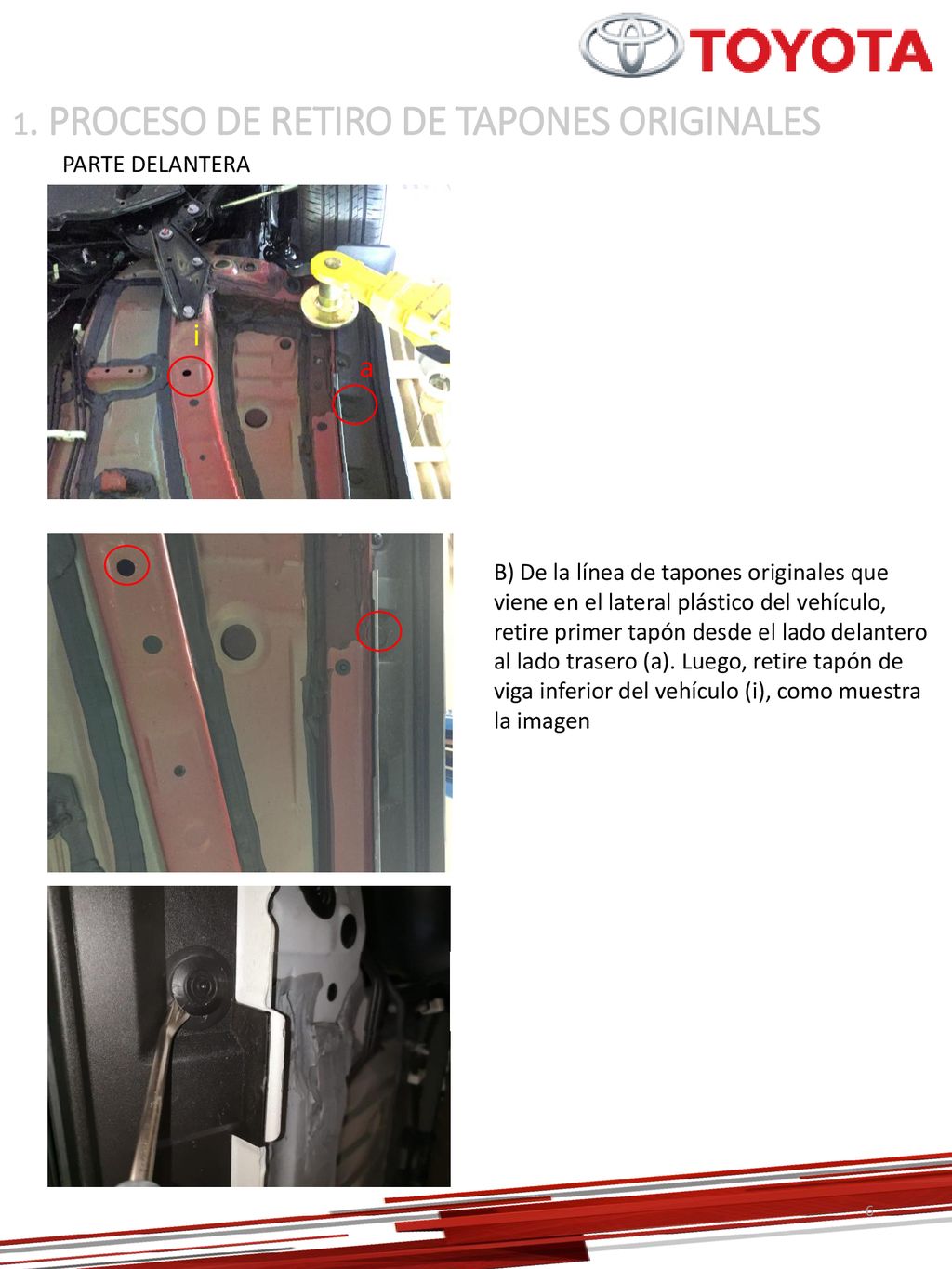

6 1. PROCESO DE RETIRO DE TAPONES ORIGINALES
PARTE DELANTERA i a B) De la línea de tapones originales que viene en el lateral plástico del vehículo, retire primer tapón desde el lado delantero al lado trasero (a). Luego, retire tapón de viga inferior del vehículo (i), como muestra la imagen

7 1. PROCESO DE RETIRO DE TAPONES ORIGINALES
PARTE CENTRAL j d D) De la línea de tapones originales que viene en el lateral plástico del vehículo, retire cuarto tapón desde el lado delantero al lado trasero (d). Luego, retire tapón de viga inferior del vehículo (j), que se encuentra justo en diagonal al anterior, como muestra la imagen

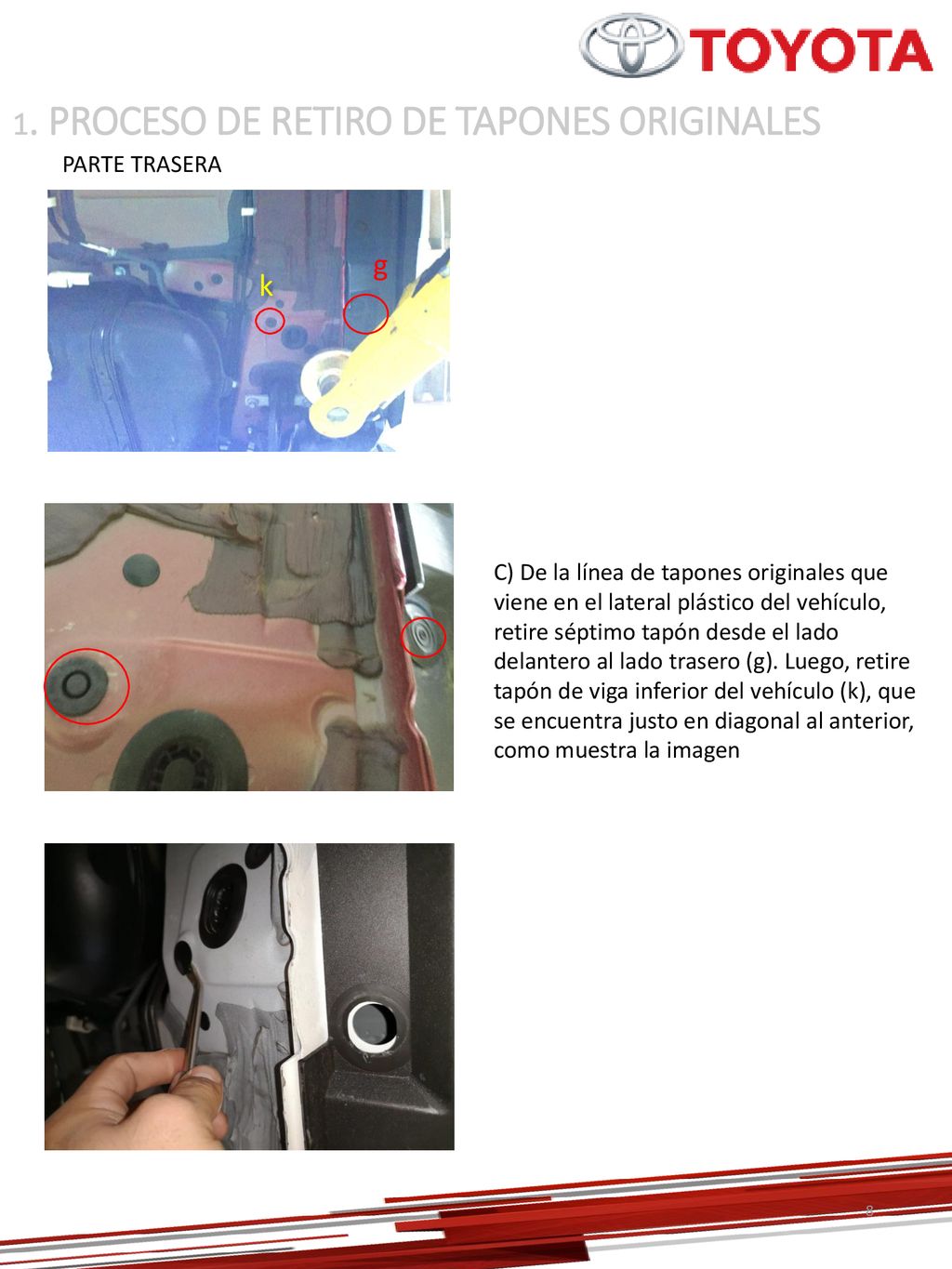

8 1. PROCESO DE RETIRO DE TAPONES ORIGINALES
PARTE TRASERA g k C) De la línea de tapones originales que viene en el lateral plástico del vehículo, retire séptimo tapón desde el lado delantero al lado trasero (g). Luego, retire tapón de viga inferior del vehículo (k), que se encuentra justo en diagonal al anterior, como muestra la imagen

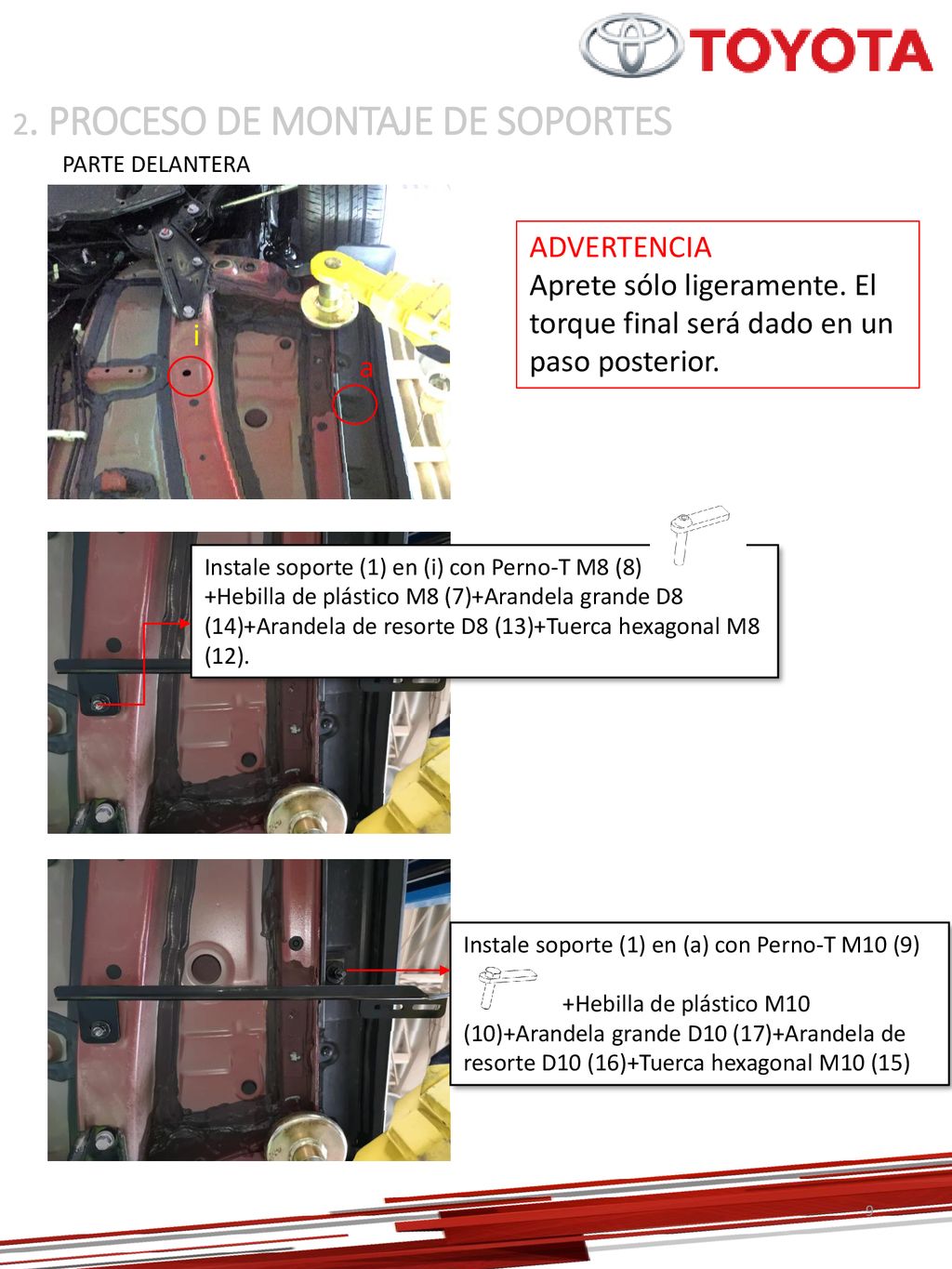

9 2. PROCESO DE MONTAJE DE SOPORTES
PARTE DELANTERA ADVERTENCIA Aprete sólo ligeramente. El torque final será dado en un paso posterior. i a Instale soporte (1) en (i) con Perno-T M8 (8) +Hebilla de plástico M8 (7)+Arandela grande D8 (14)+Arandela de resorte D8 (13)+Tuerca hexagonal M8 (12). Instale soporte (1) en (a) con Perno-T M10 (9) +Hebilla de plástico M10 (10)+Arandela grande D10 (17)+Arandela de resorte D10 (16)+Tuerca hexagonal M10 (15)

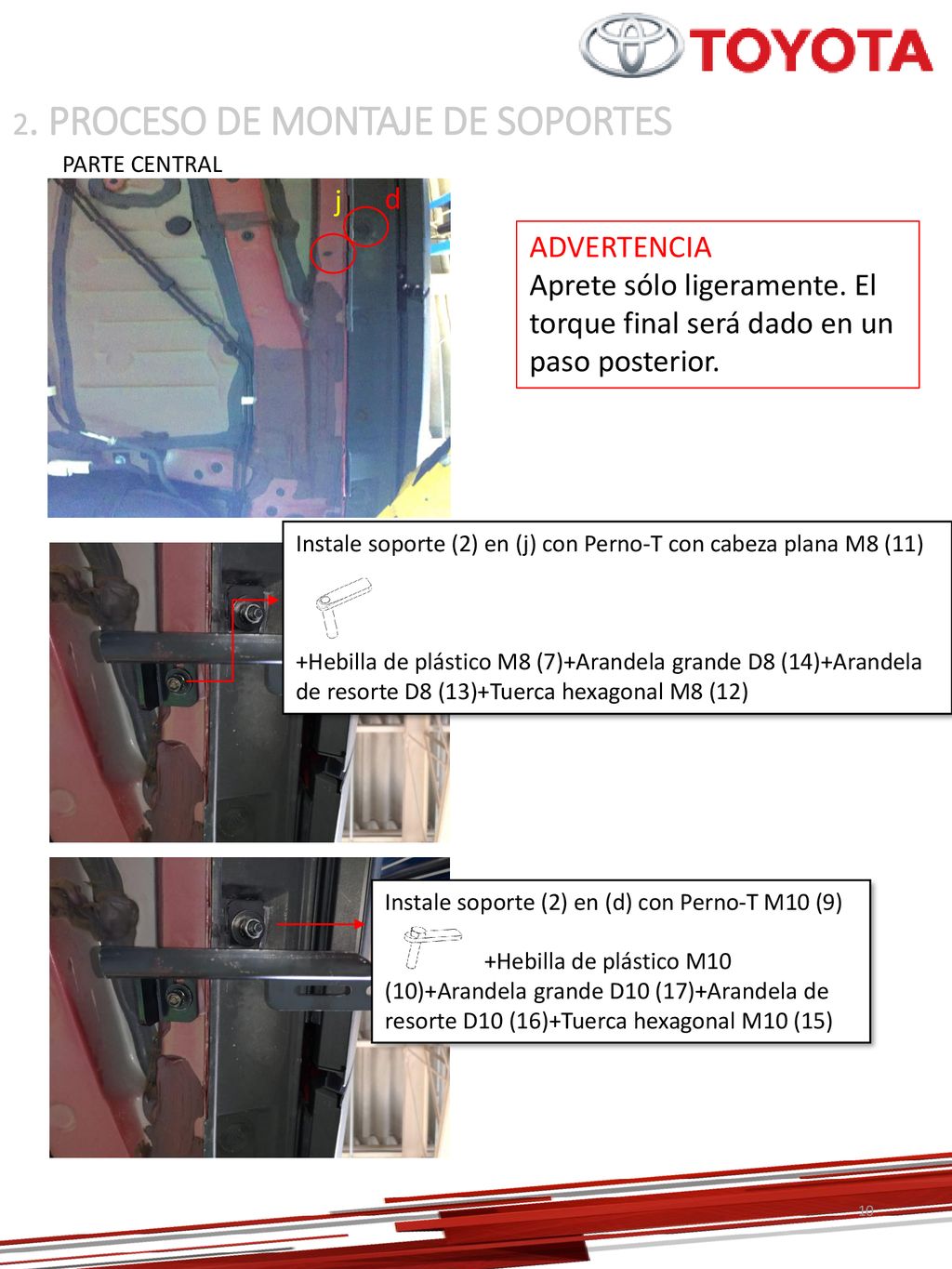

10 2. PROCESO DE MONTAJE DE SOPORTES
PARTE CENTRAL j d ADVERTENCIA Aprete sólo ligeramente. El torque final será dado en un paso posterior. Instale soporte (2) en (j) con Perno-T con cabeza plana M8 (11) +Hebilla de plástico M8 (7)+Arandela grande D8 (14)+Arandela de resorte D8 (13)+Tuerca hexagonal M8 (12) Instale soporte (2) en (d) con Perno-T M10 (9) +Hebilla de plástico M10 (10)+Arandela grande D10 (17)+Arandela de resorte D10 (16)+Tuerca hexagonal M10 (15)

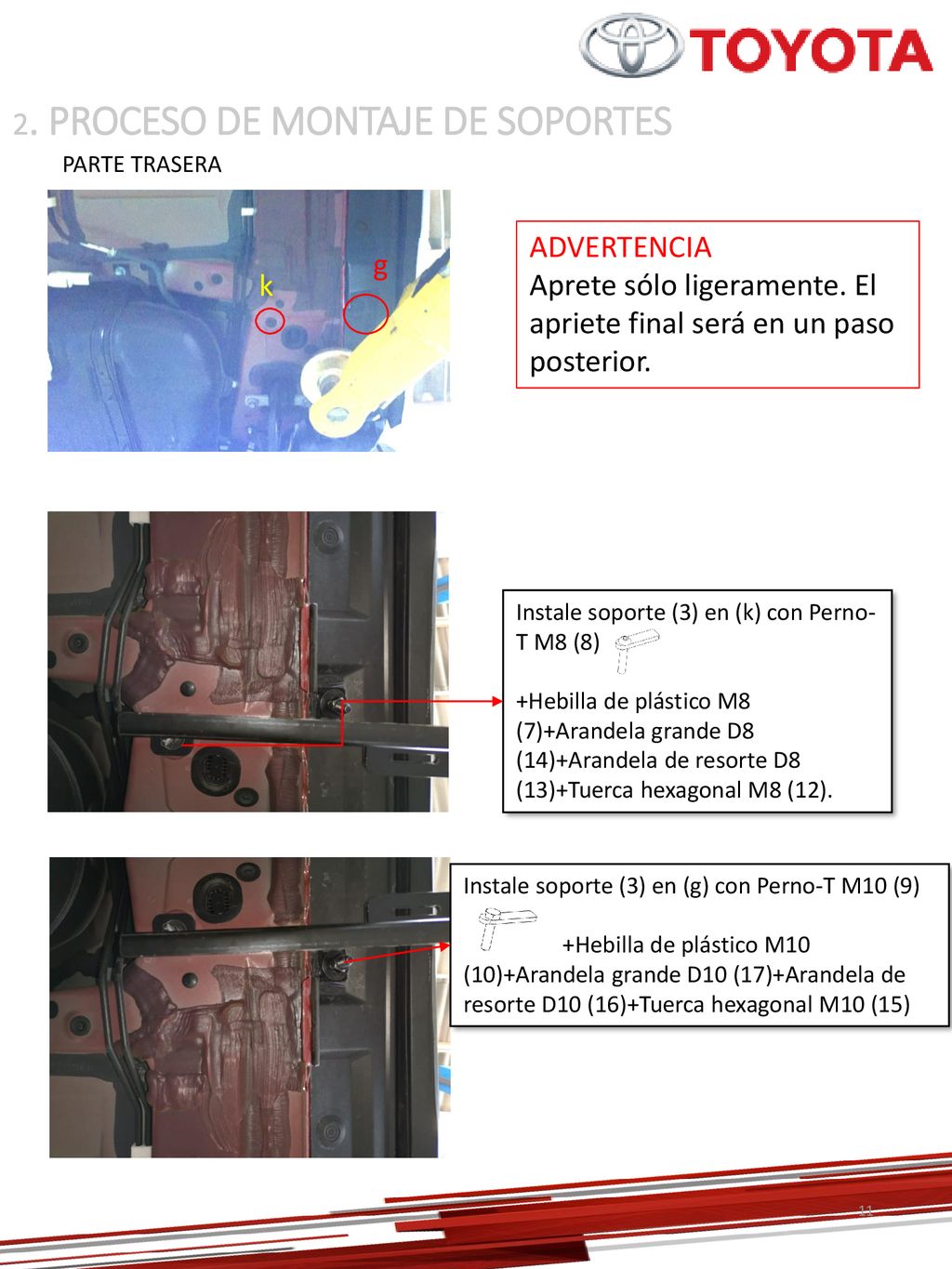

11 2. PROCESO DE MONTAJE DE SOPORTES
PARTE TRASERA ADVERTENCIA Aprete sólo ligeramente. El apriete final será en un paso posterior. g k Instale soporte (3) en (k) con Perno-T M8 (8) +Hebilla de plástico M8 (7)+Arandela grande D8 (14)+Arandela de resorte D8 (13)+Tuerca hexagonal M8 (12). Instale soporte (3) en (g) con Perno-T M10 (9) +Hebilla de plástico M10 (10)+Arandela grande D10 (17)+Arandela de resorte D10 (16)+Tuerca hexagonal M10 (15)

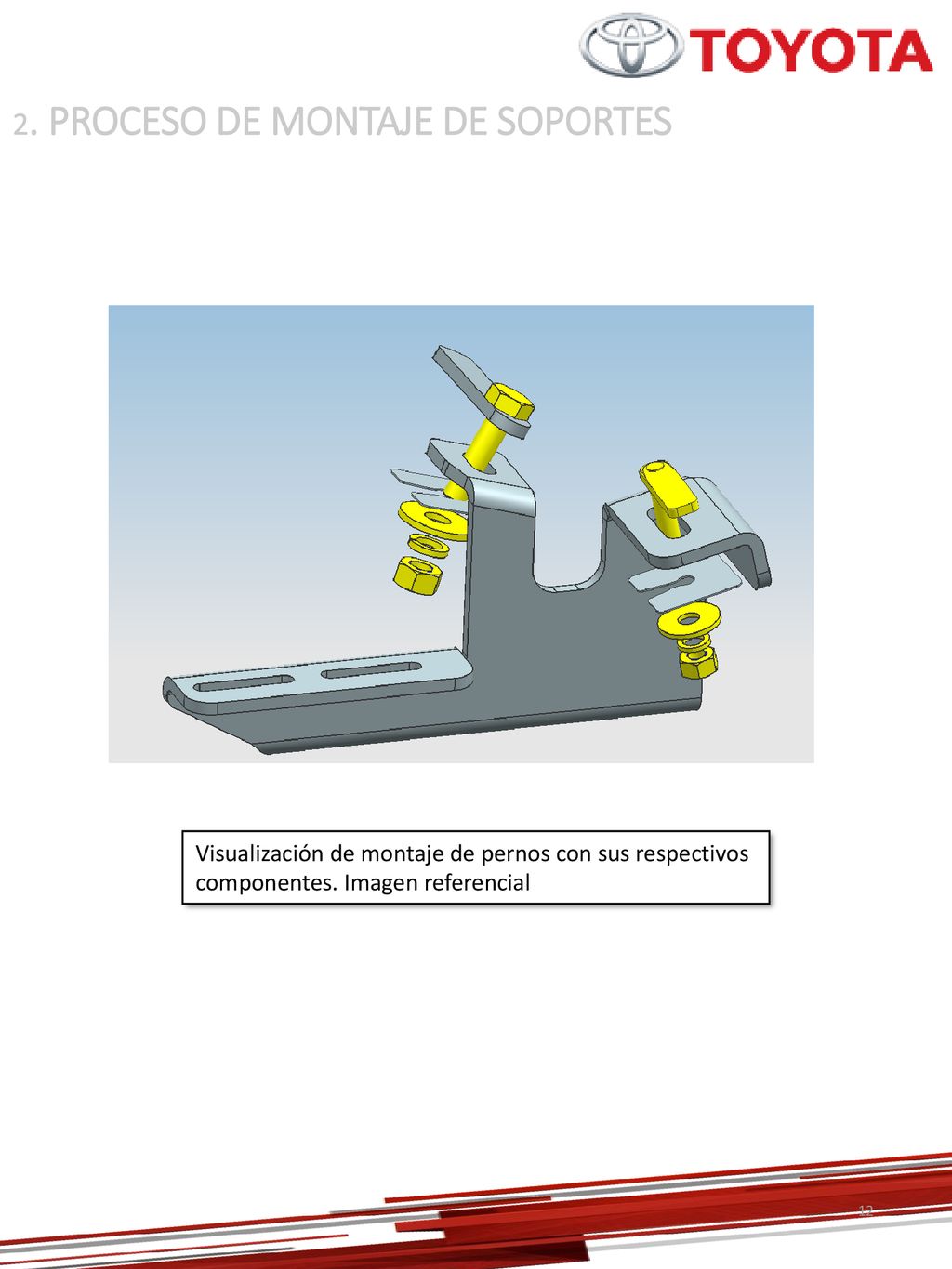

12 2. PROCESO DE MONTAJE DE SOPORTES
Visualización de montaje de pernos con sus respectivos componentes. Imagen referencial

13 3. PROCESO DE MONTAJE DE PISADERAS
PARTE DELANTERA Instale pisadera (I) (22) con perno cuadrado M6 (21) +Arandela grande D6 (19)+ Arandela de resorte D6 (20)+Tuerca hexagonal M6 (18) PARTE CENTRAL PARTE TRASERA PARTE TRASERA

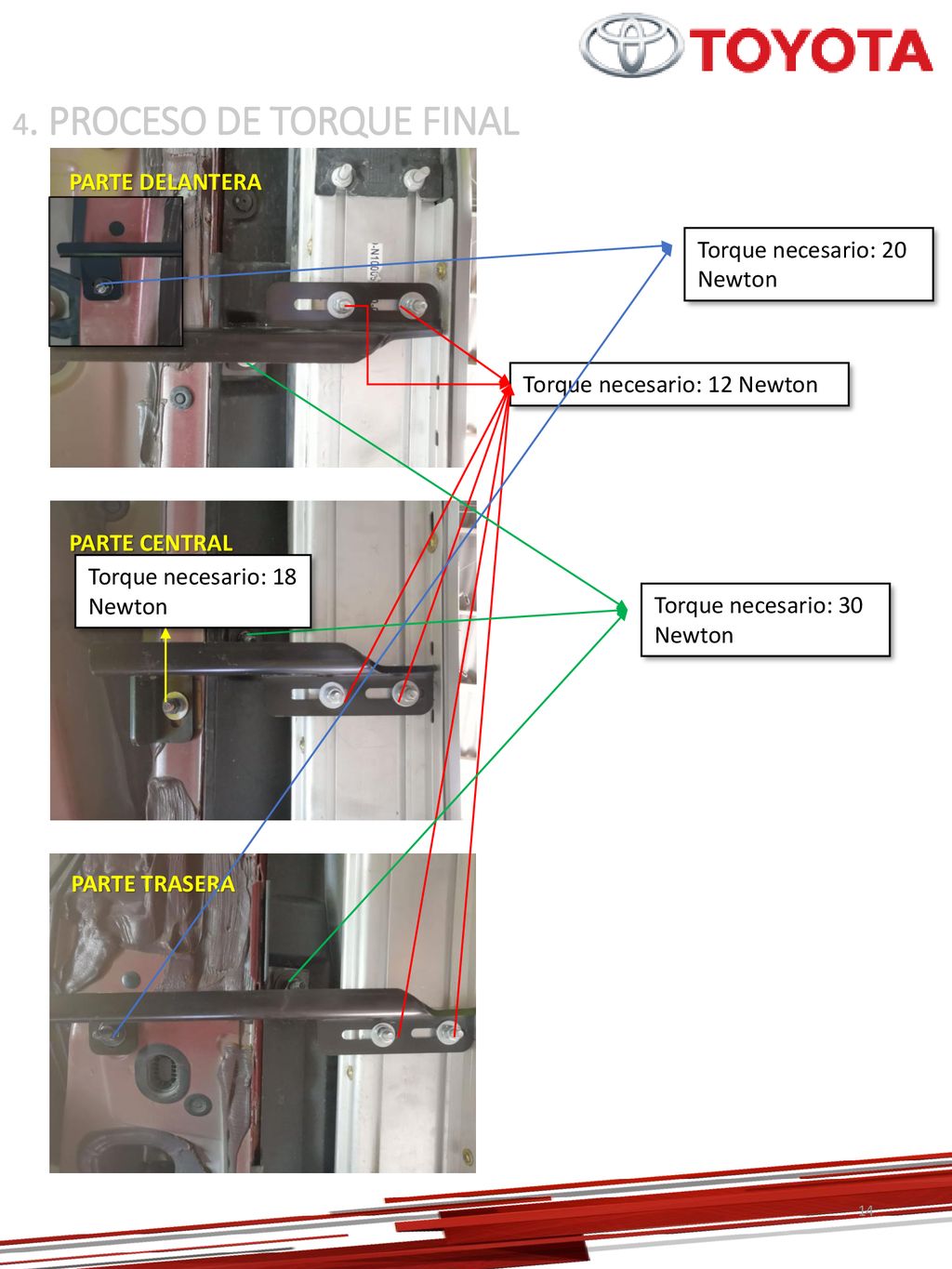

14 4. PROCESO DE TORQUE FINAL
PARTE DELANTERA Torque necesario: 20 Newton Torque necesario: 12 Newton PARTE CENTRAL Torque necesario: 18 Newton Torque necesario: 30 Newton PARTE TRASERA PARTE TRASERA

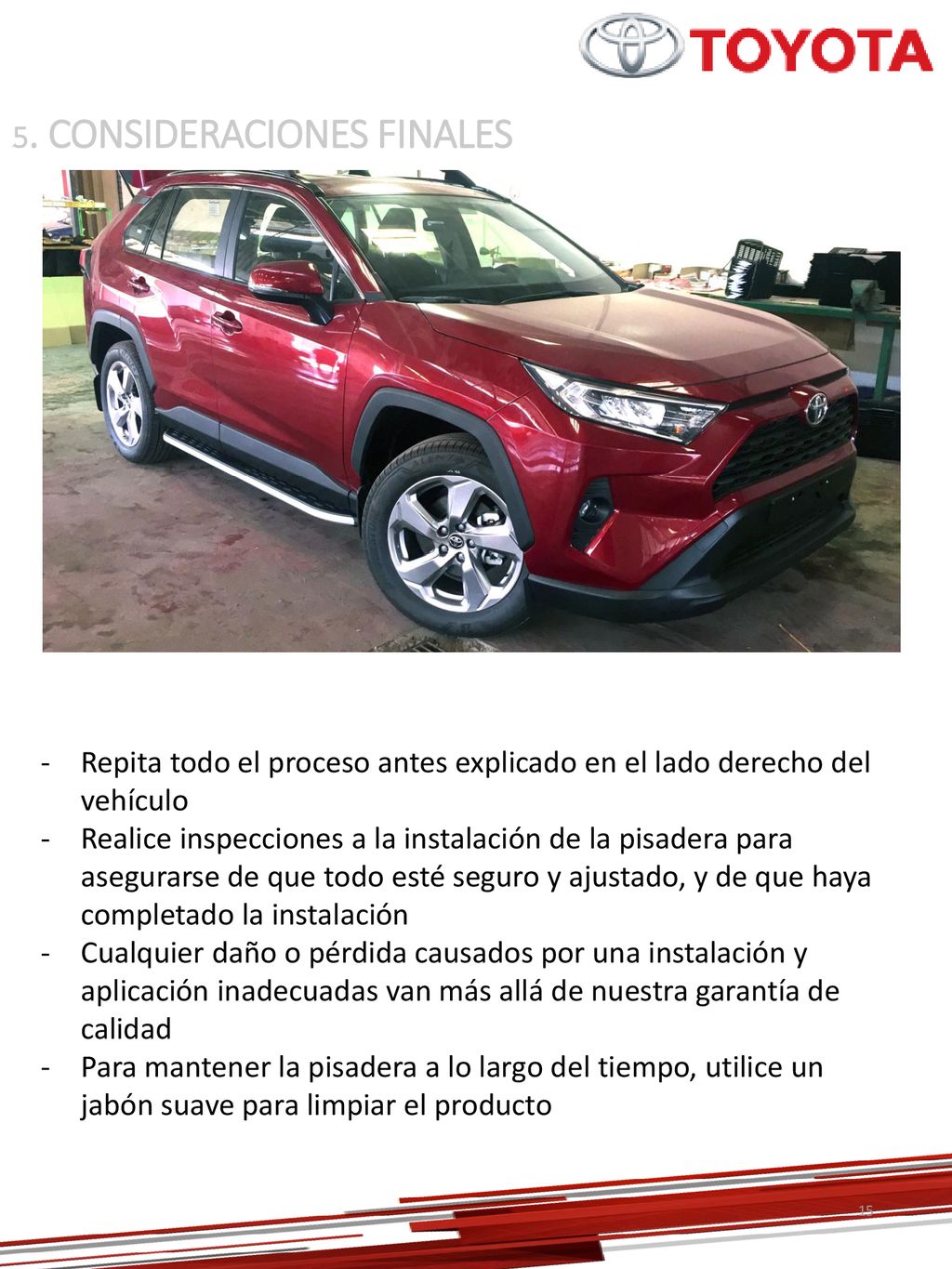

15 5. CONSIDERACIONES FINALES
Repita todo el proceso antes explicado en el lado derecho del vehículo Realice inspecciones a la instalación de la pisadera para asegurarse de que todo esté seguro y ajustado, y de que haya completado la instalación Cualquier daño o pérdida causados por una instalación y aplicación inadecuadas van más allá de nuestra garantía de calidad Para mantener la pisadera a lo largo del tiempo, utilice un jabón suave para limpiar el producto
