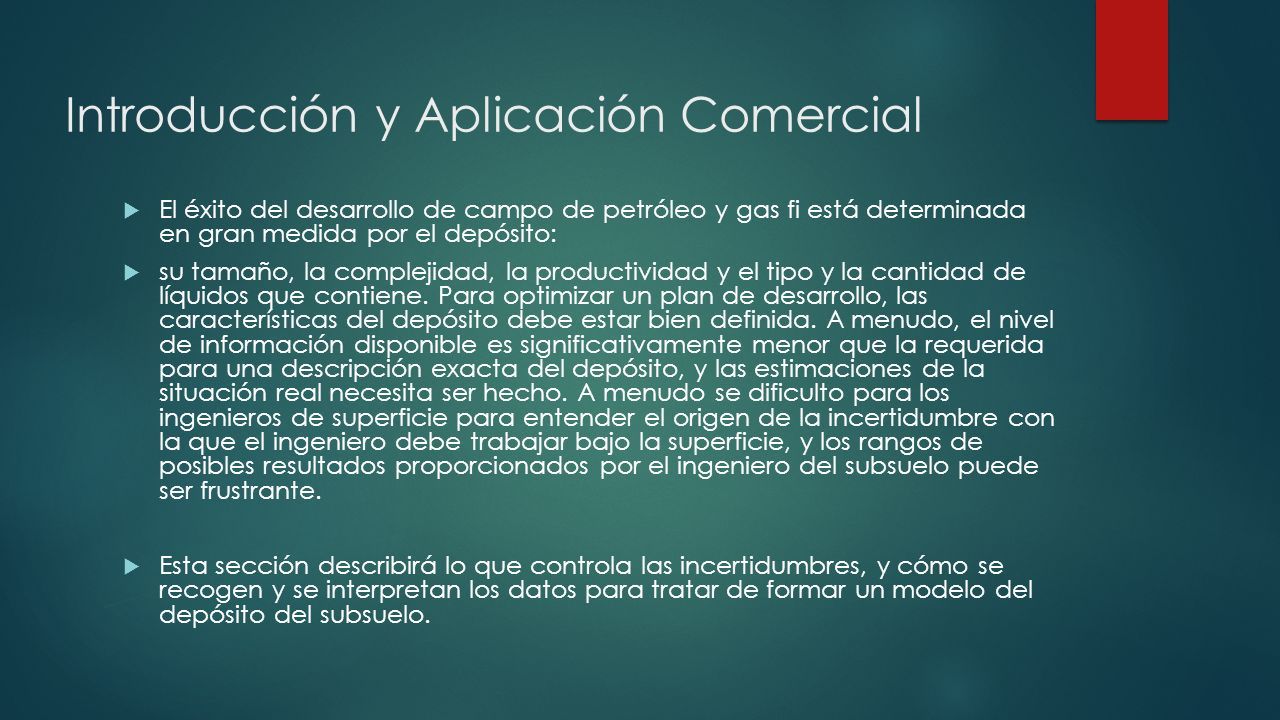

2 Introducción y Aplicación Comercial  El éxito del desarrollo de campo de petróleo y gas fi está determinada en gran medida por el depósito:  su tamaño, la complejidad, la productividad y el tipo y la cantidad de líquidos que contiene. Para optimizar un plan de desarrollo, las características del depósito debe estar bien definida. A menudo, el nivel de información disponible es significativamente menor que la requerida para una descripción exacta del depósito, y las estimaciones de la situación real necesita ser hecho. A menudo se dificulto para los ingenieros de superficie para entender el origen de la incertidumbre con la que el ingeniero debe trabajar bajo la superficie, y los rangos de posibles resultados proporcionados por el ingeniero del subsuelo puede ser frustrante.  Esta sección describirá lo que controla las incertidumbres, y cómo se recogen y se interpretan los datos para tratar de formar un modelo del depósito del subsuelo.

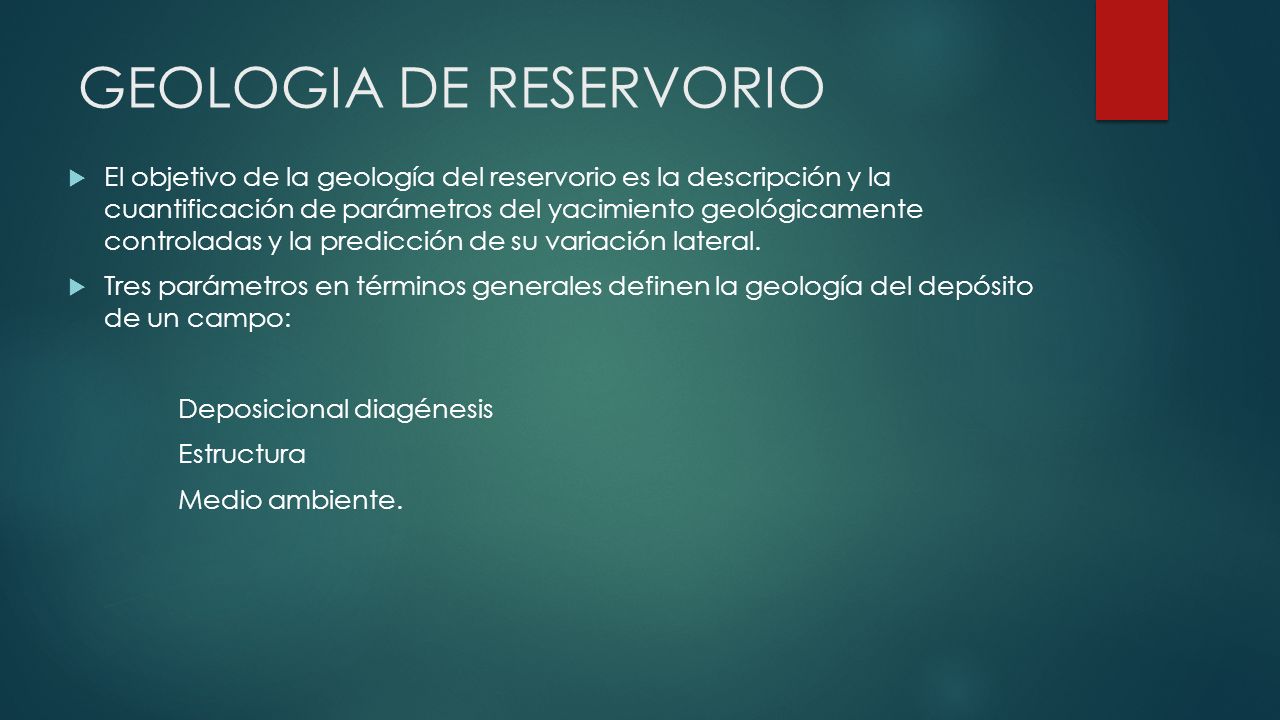

3 GEOLOGIA DE RESERVORIO  El objetivo de la geología del reservorio es la descripción y la cuantificación de parámetros del yacimiento geológicamente controladas y la predicción de su variación lateral.  Tres parámetros en términos generales definen la geología del depósito de un campo: Deposicional diagénesis Estructura Medio ambiente.

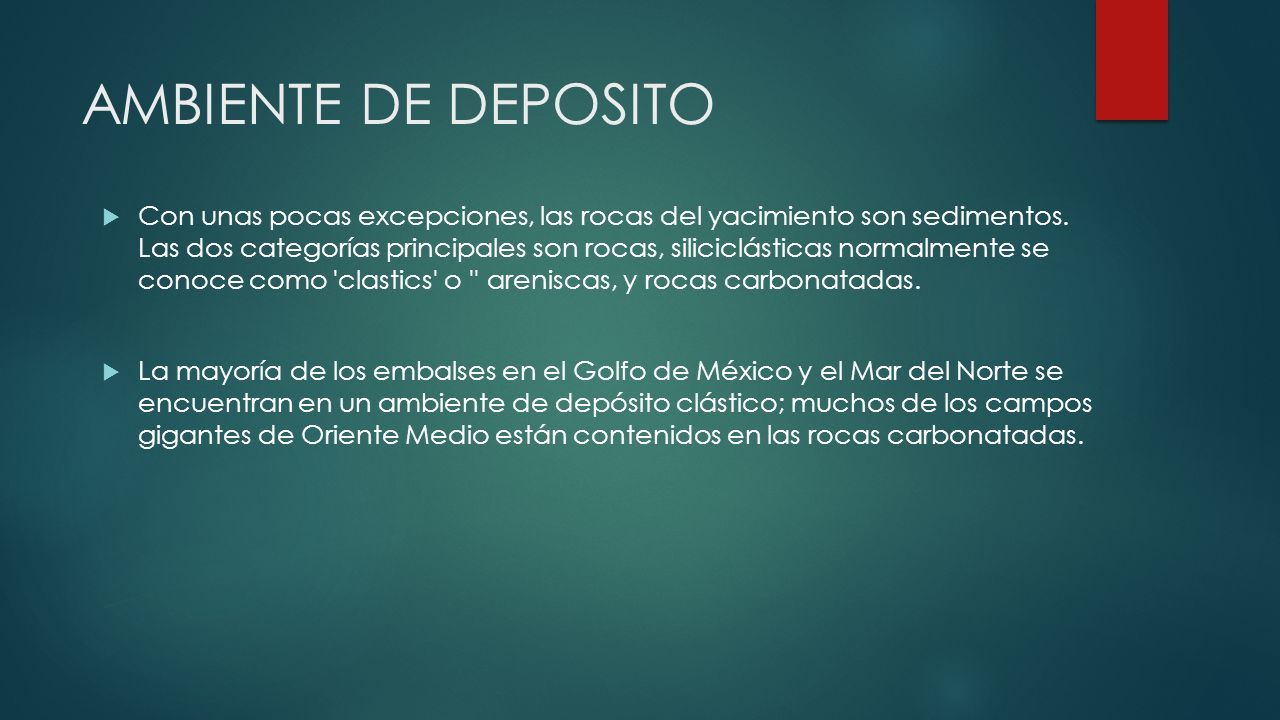

4 AMBIENTE DE DEPOSITO  Con unas pocas excepciones, las rocas del yacimiento son sedimentos. Las dos categorías principales son rocas, siliciclásticas normalmente se conoce como 'clastics' o '' areniscas, y rocas carbonatadas.  La mayoría de los embalses en el Golfo de México y el Mar del Norte se encuentran en un ambiente de depósito clástico; muchos de los campos gigantes de Oriente Medio están contenidos en las rocas carbonatadas.

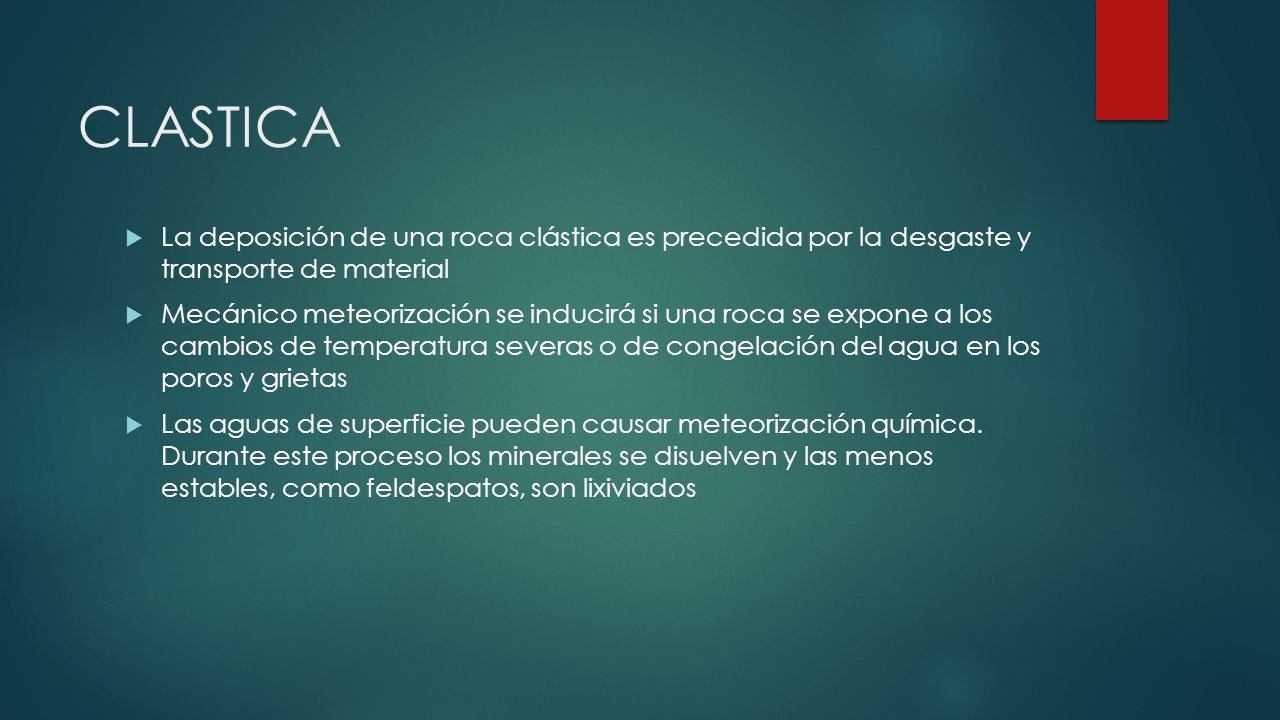

5 CLASTICA  La deposición de una roca clástica es precedida por la desgaste y transporte de material  Mecánico meteorización se inducirá si una roca se expone a los cambios de temperatura severas o de congelación del agua en los poros y grietas  Las aguas de superficie pueden causar meteorización química. Durante este proceso los minerales se disuelven y las menos estables, como feldespatos, son lixiviados

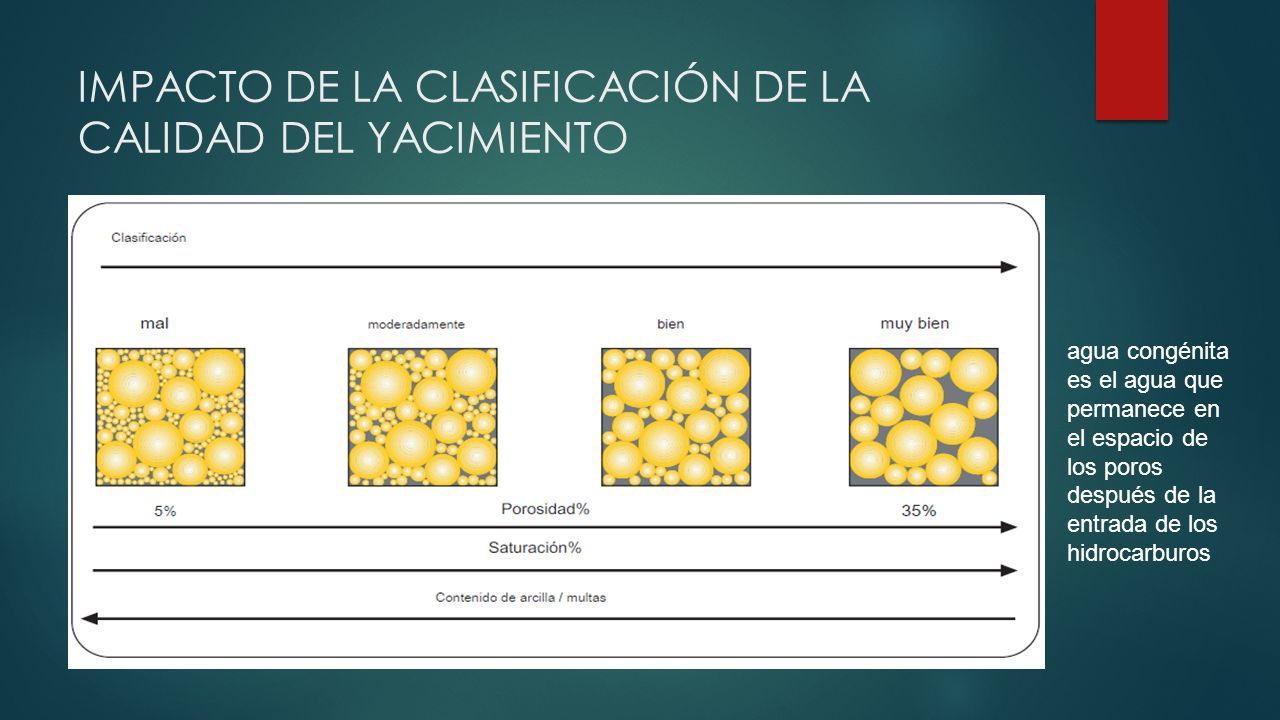

6 IMPACTO DE LA CLASIFICACIÓN DE LA CALIDAD DEL YACIMIENTO agua congénita es el agua que permanece en el espacio de los poros después de la entrada de los hidrocarburos

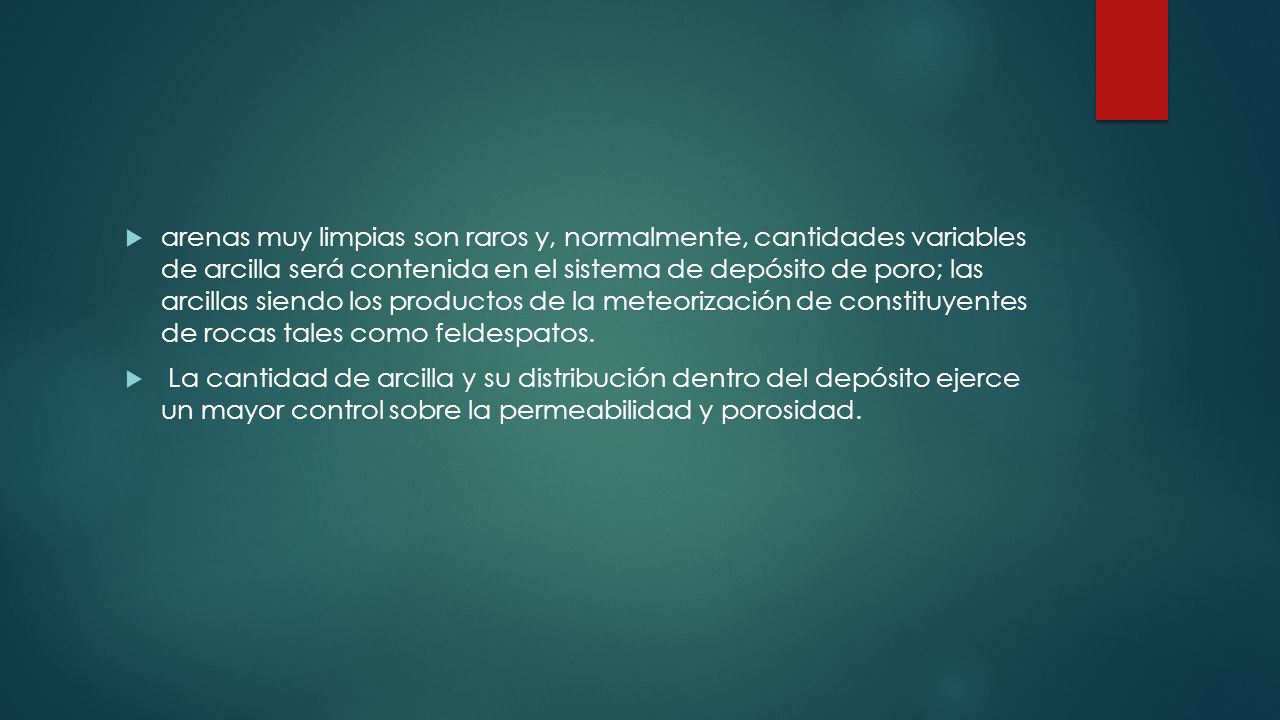

7  arenas muy limpias son raros y, normalmente, cantidades variables de arcilla será contenida en el sistema de depósito de poro; las arcillas siendo los productos de la meteorización de constituyentes de rocas tales como feldespatos.  La cantidad de arcilla y su distribución dentro del depósito ejerce un mayor control sobre la permeabilidad y porosidad.

8 Tipos de distribución arcilla. Por otro lado, la bioturbación puede homogeneizar un depósito de capas resultante en una pizarra de arena

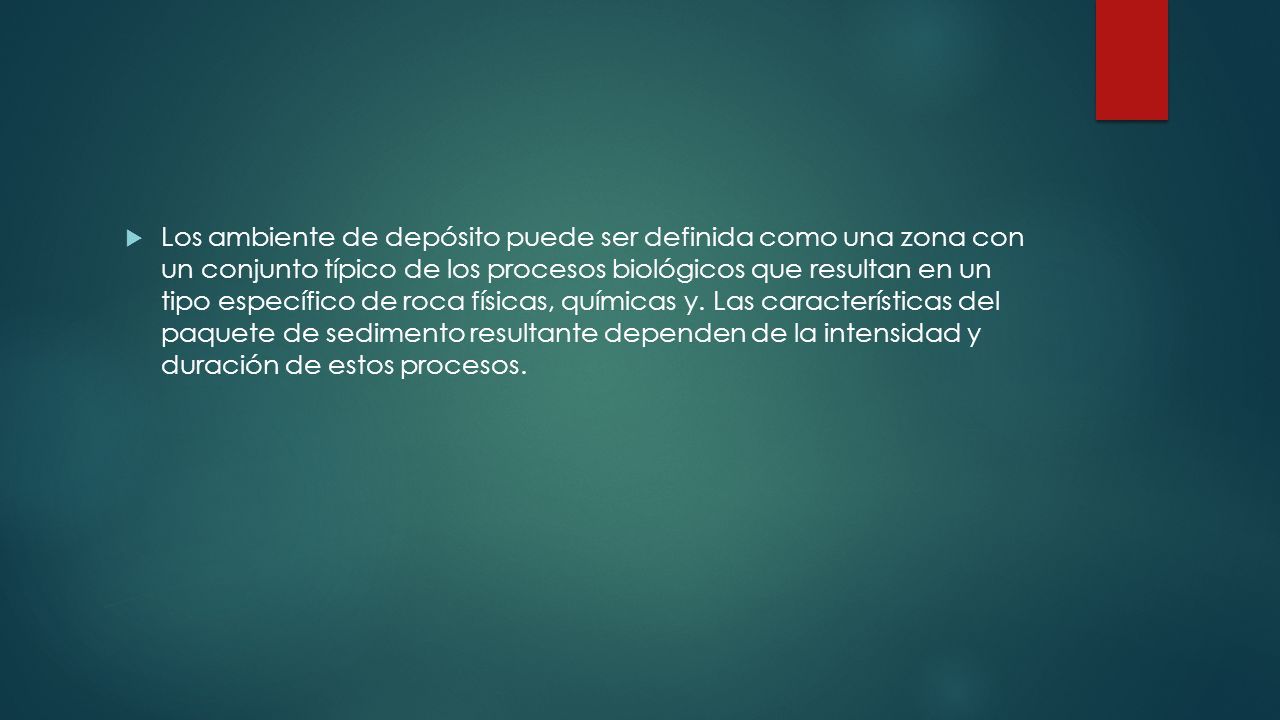

9  Los ambiente de depósito puede ser definida como una zona con un conjunto típico de los procesos biológicos que resultan en un tipo específico de roca físicas, químicas y. Las características del paquete de sedimento resultante dependen de la intensidad y duración de estos procesos.

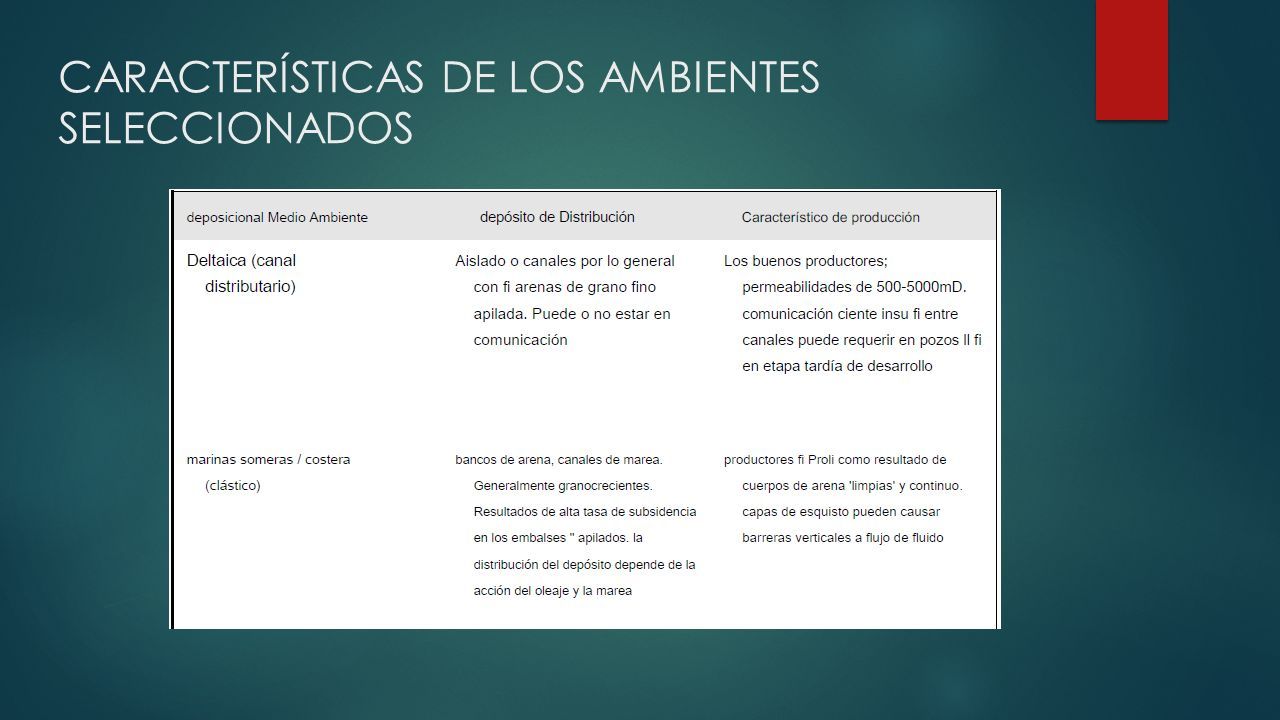

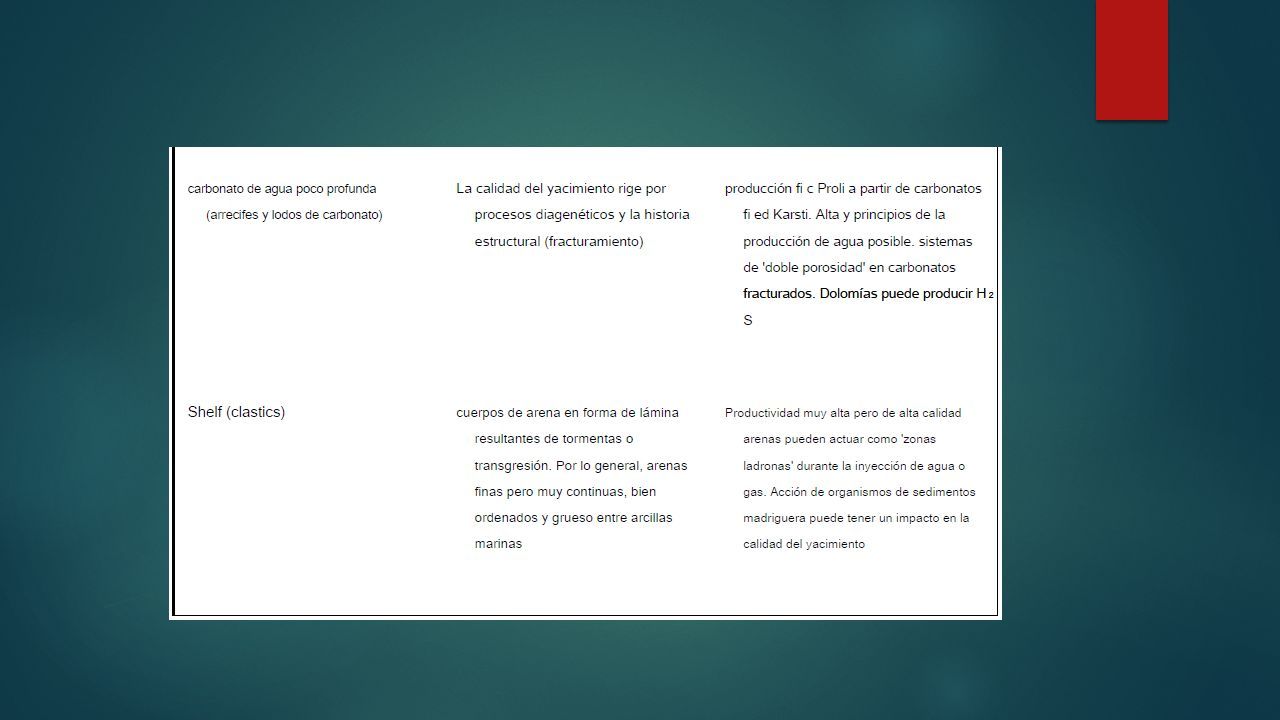

10 CARACTERÍSTICAS DE LOS AMBIENTES SELECCIONADOS

11

12  Las herramientas más valiosos para un análisis ambiental detallada son núcleos y registros por cable.  En particular, la respuesta de rayos gamma (GR) es útil ya que captura los cambios en la energía durante la deposición.  EL GR respuesta. La respuesta GR mide el nivel de actividad de GR natural en la formación rocosa.

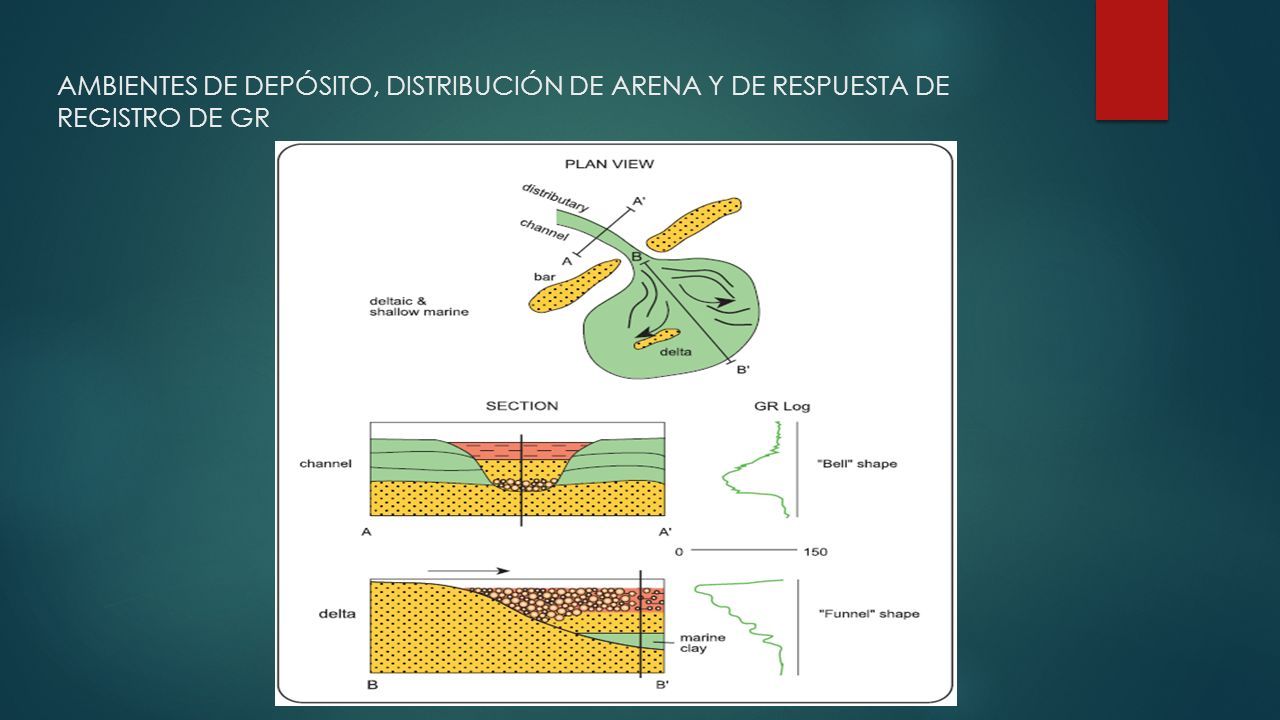

13 AMBIENTES DE DEPÓSITO, DISTRIBUCIÓN DE ARENA Y DE RESPUESTA DE REGISTRO DE GR

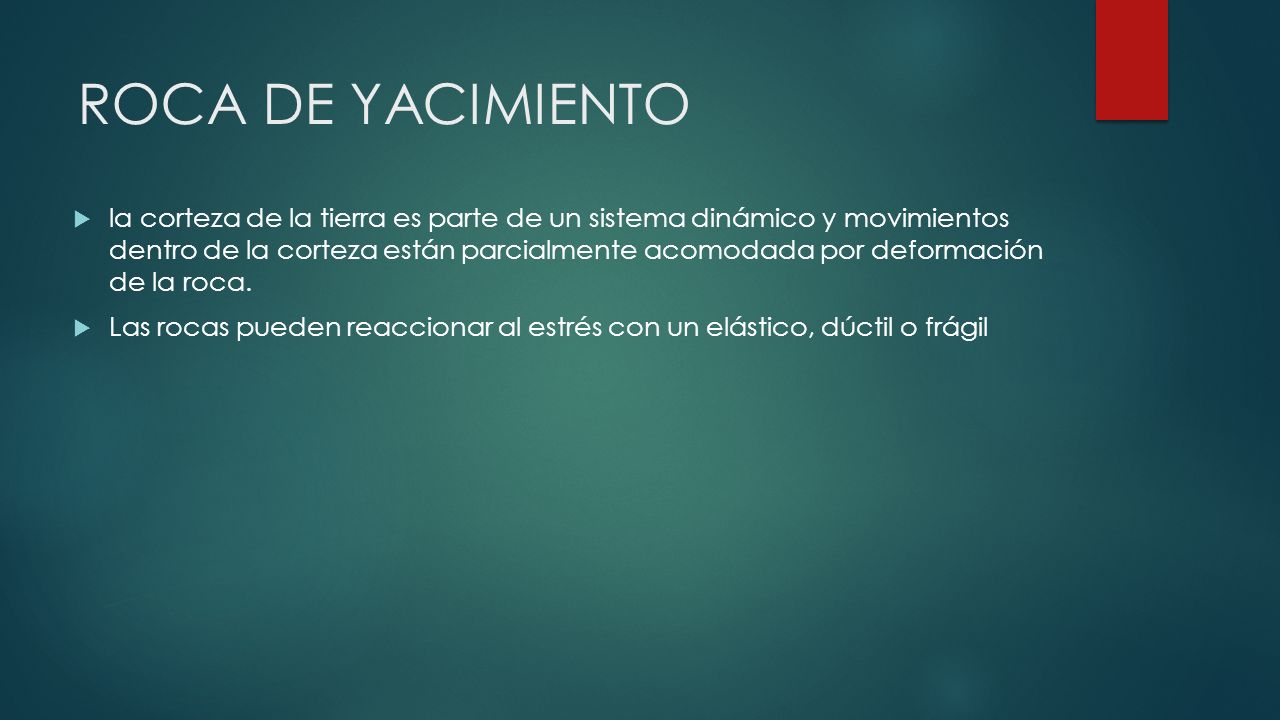

14 ROCA DE YACIMIENTO  la corteza de la tierra es parte de un sistema dinámico y movimientos dentro de la corteza están parcialmente acomodada por deformación de la roca.  Las rocas pueden reaccionar al estrés con un elástico, dúctil o frágil

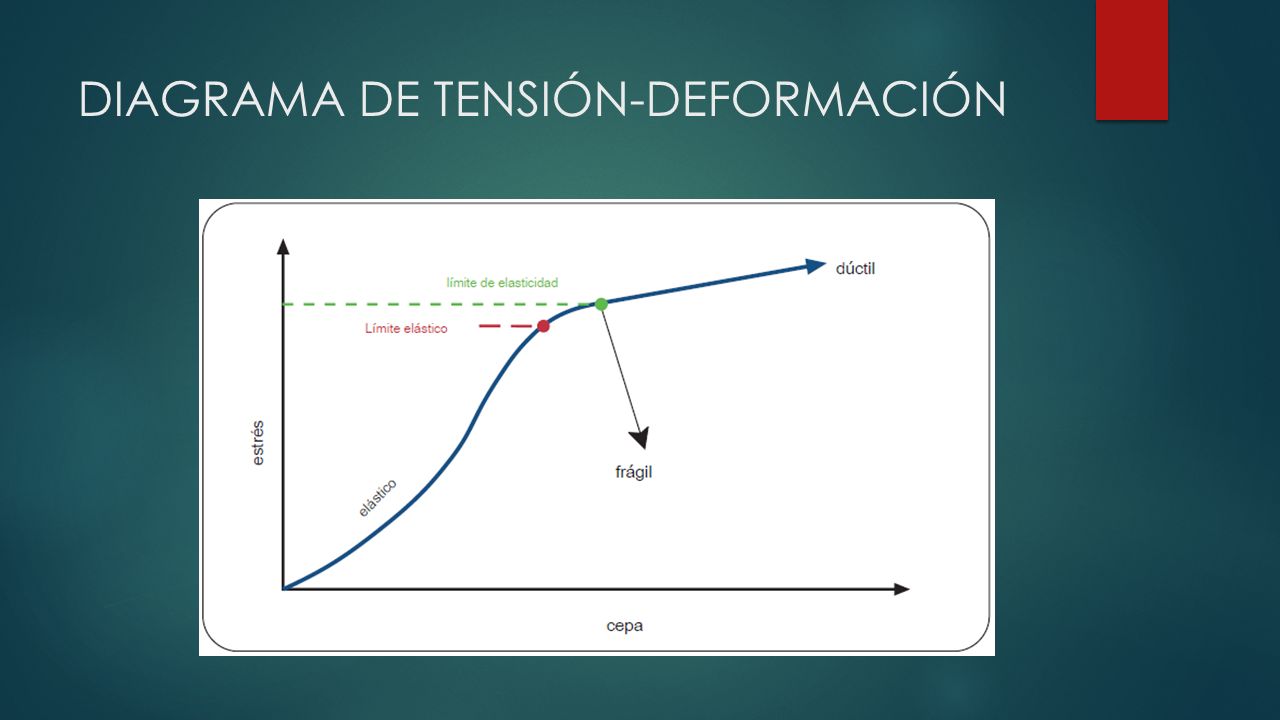

15 DIAGRAMA DE TENSIÓN-DEFORMACIÓN

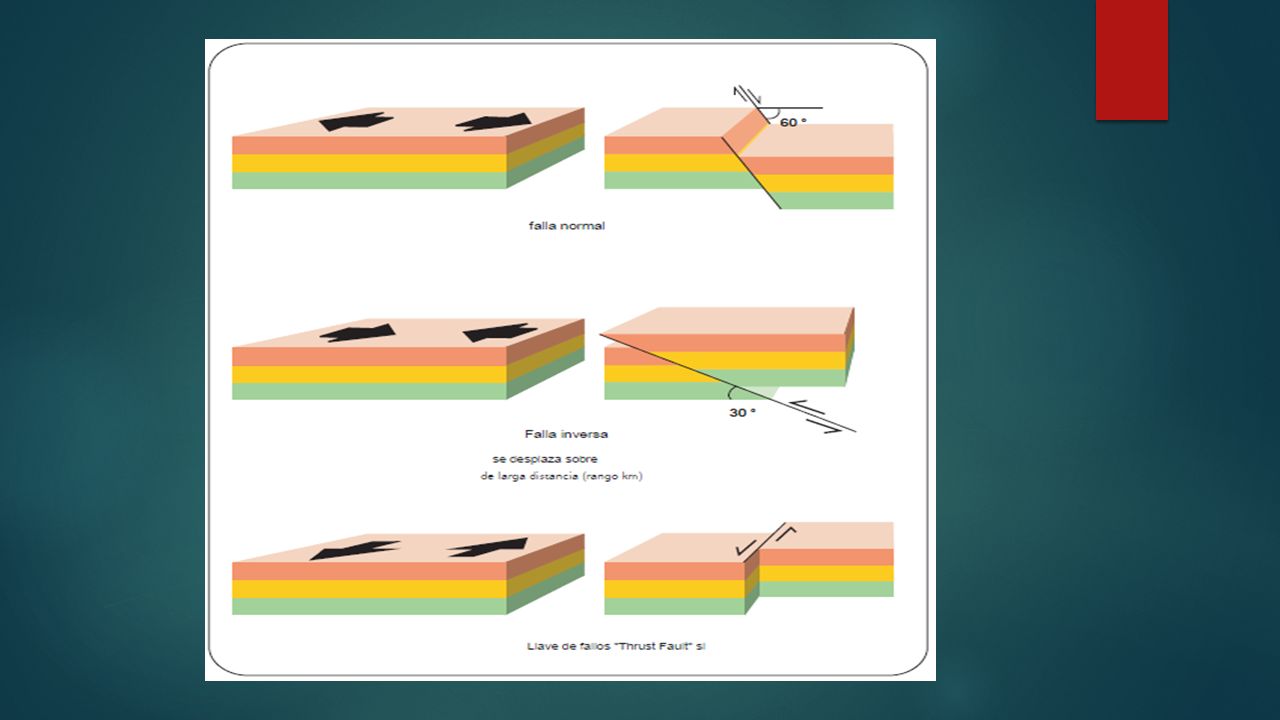

16

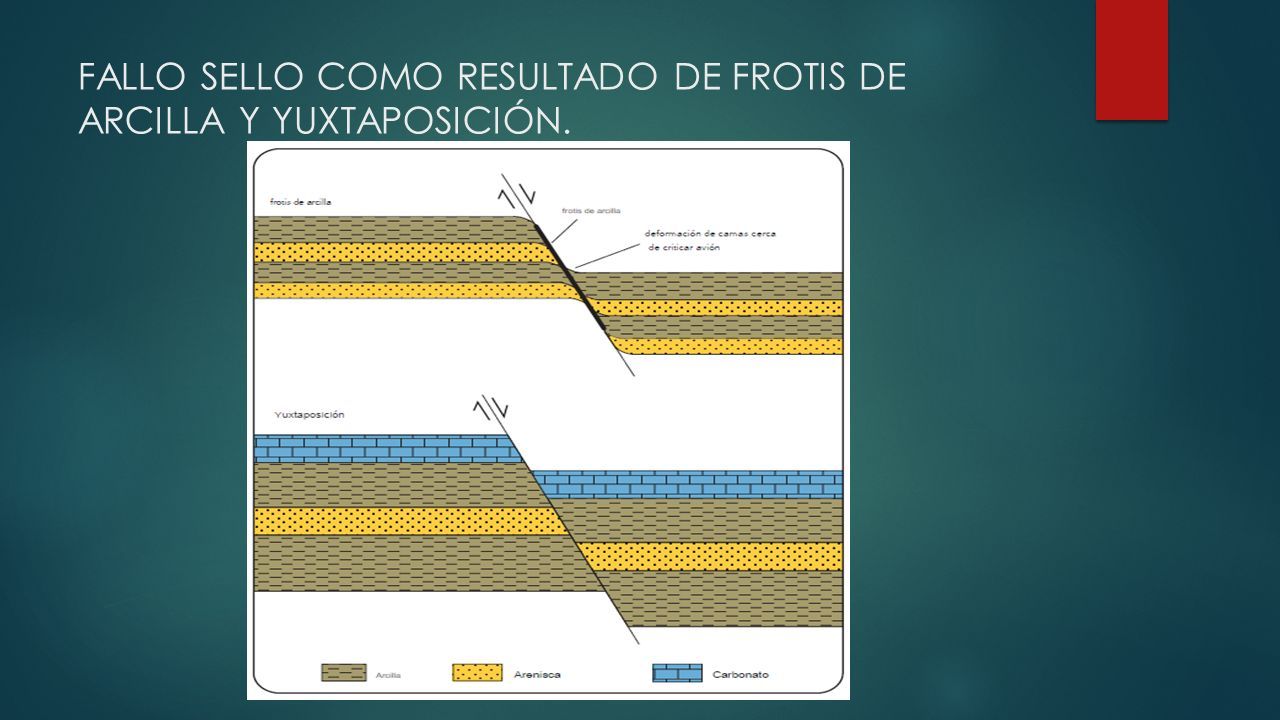

17 FALLO SELLO COMO RESULTADO DE FROTIS DE ARCILLA Y YUXTAPOSICIÓN.

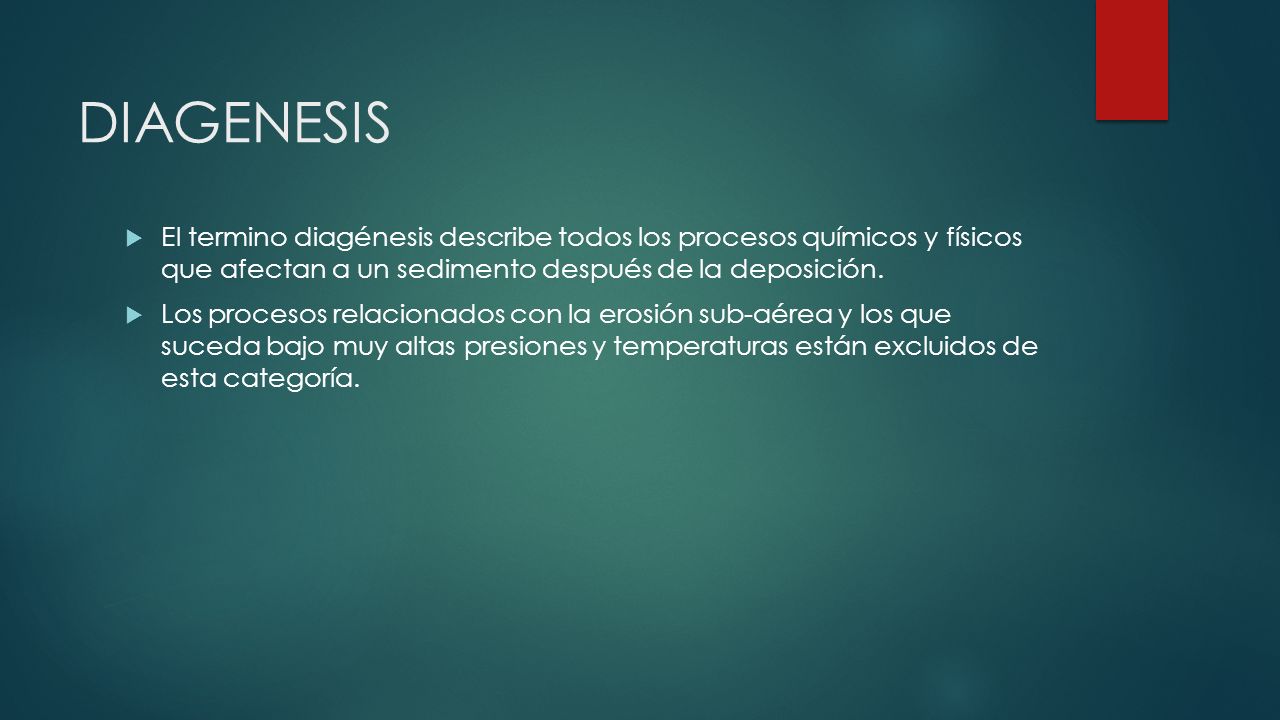

18 DIAGENESIS  El termino diagénesis describe todos los procesos químicos y físicos que afectan a un sedimento después de la deposición.  Los procesos relacionados con la erosión sub-aérea y los que suceda bajo muy altas presiones y temperaturas están excluidos de esta categoría.

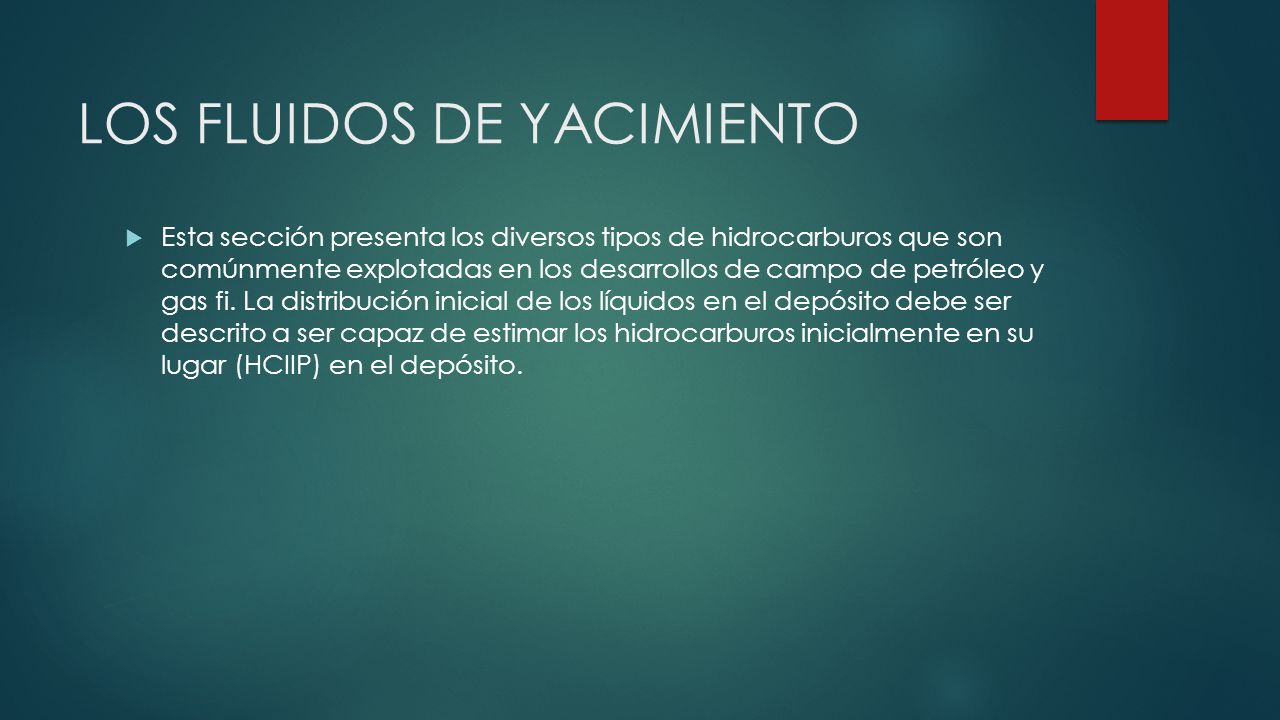

19 LOS FLUIDOS DE YACIMIENTO  Esta sección presenta los diversos tipos de hidrocarburos que son comúnmente explotadas en los desarrollos de campo de petróleo y gas fi. La distribución inicial de los líquidos en el depósito debe ser descrito a ser capaz de estimar los hidrocarburos inicialmente en su lugar (HCIIP) en el depósito.

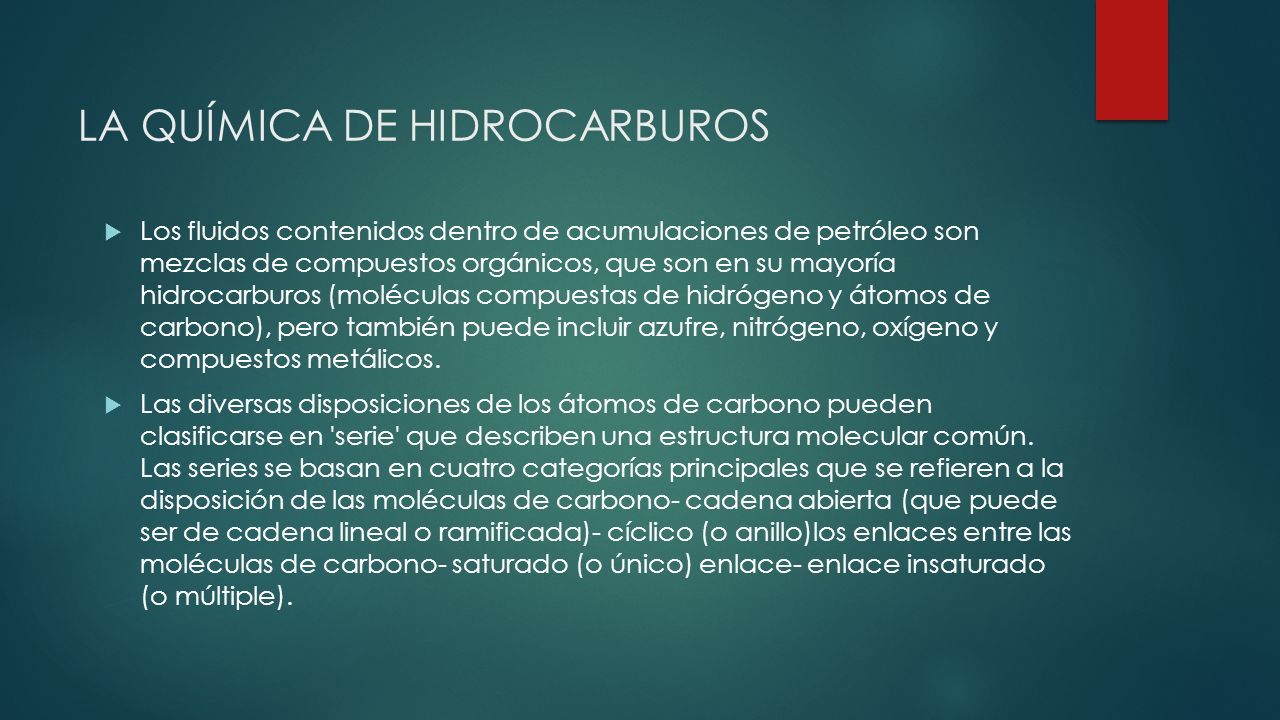

20 LA QUÍMICA DE HIDROCARBUROS  Los fluidos contenidos dentro de acumulaciones de petróleo son mezclas de compuestos orgánicos, que son en su mayoría hidrocarburos (moléculas compuestas de hidrógeno y átomos de carbono), pero también puede incluir azufre, nitrógeno, oxígeno y compuestos metálicos.  Las diversas disposiciones de los átomos de carbono pueden clasificarse en 'serie' que describen una estructura molecular común. Las series se basan en cuatro categorías principales que se refieren a la disposición de las moléculas de carbono- cadena abierta (que puede ser de cadena lineal o ramificada)- cíclico (o anillo)los enlaces entre las moléculas de carbono- saturado (o único) enlace- enlace insaturado (o múltiple).

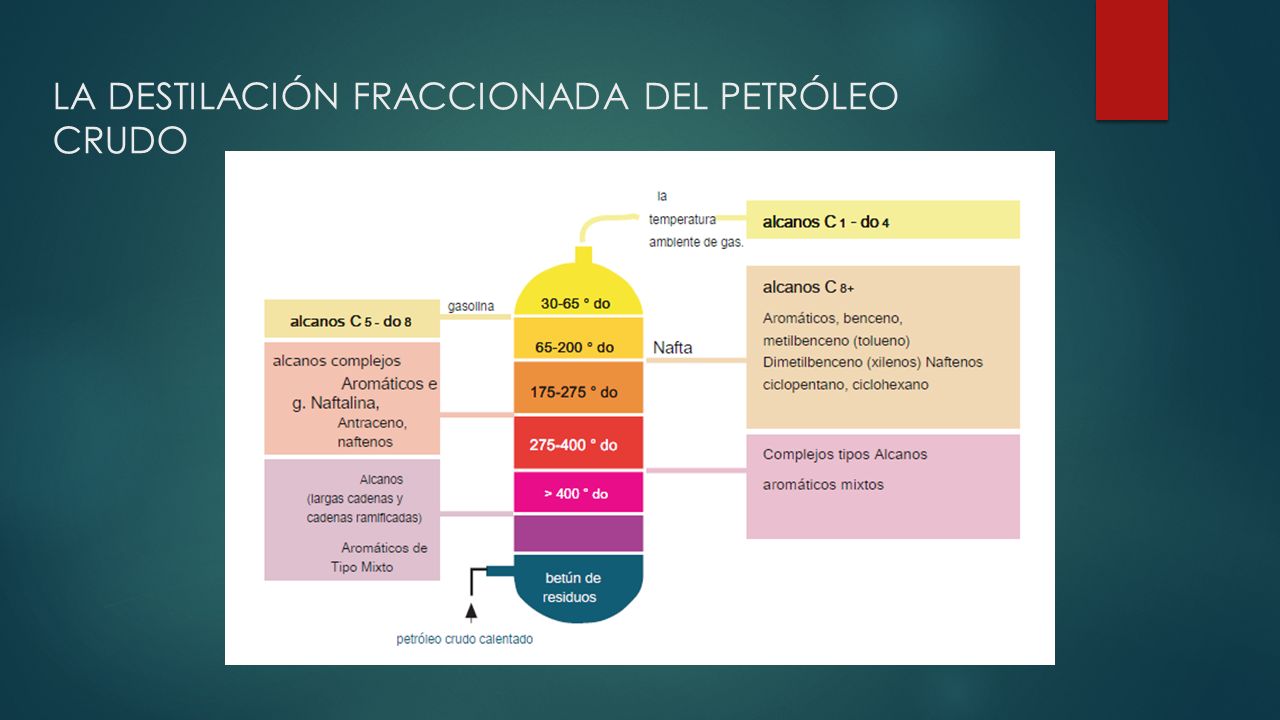

21 LA DESTILACIÓN FRACCIONADA DEL PETRÓLEO CRUDO

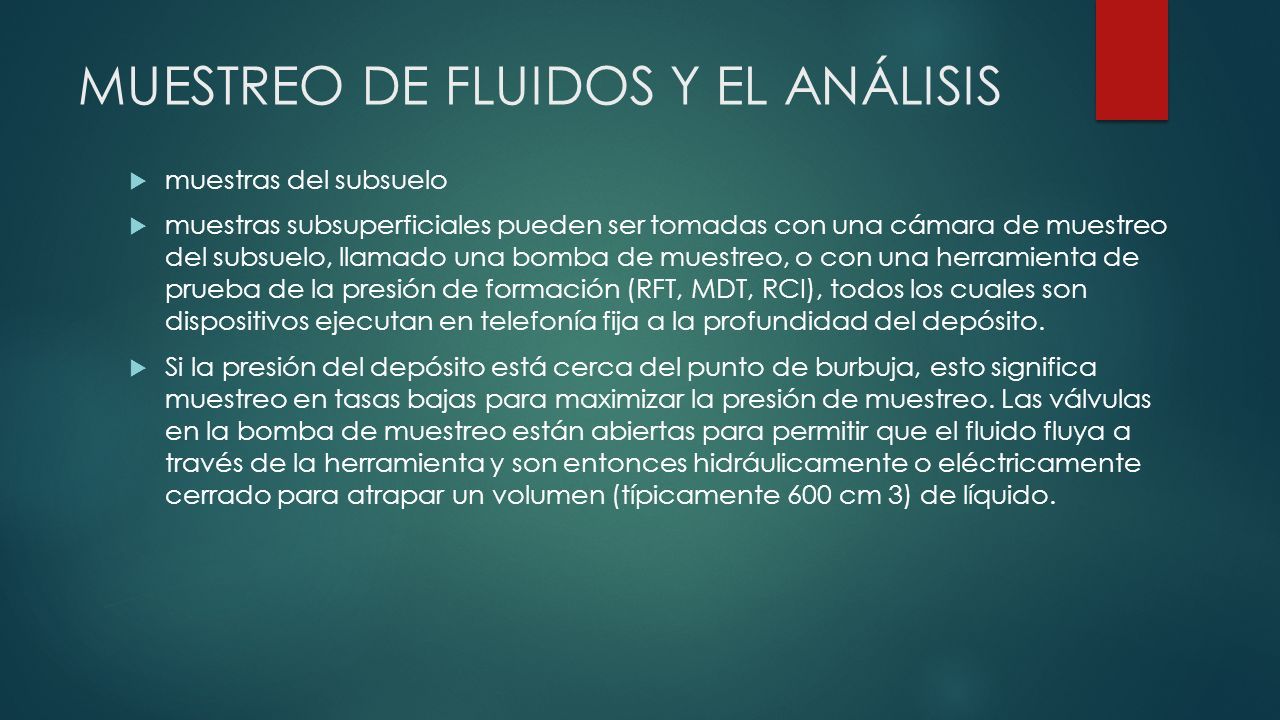

22 MUESTREO DE FLUIDOS Y EL ANÁLISIS  muestras del subsuelo  muestras subsuperficiales pueden ser tomadas con una cámara de muestreo del subsuelo, llamado una bomba de muestreo, o con una herramienta de prueba de la presión de formación (RFT, MDT, RCI), todos los cuales son dispositivos ejecutan en telefonía fija a la profundidad del depósito.  Si la presión del depósito está cerca del punto de burbuja, esto significa muestreo en tasas bajas para maximizar la presión de muestreo. Las válvulas en la bomba de muestreo están abiertas para permitir que el fluido fluya a través de la herramienta y son entonces hidráulicamente o eléctricamente cerrado para atrapar un volumen (típicamente 600 cm 3) de líquido.

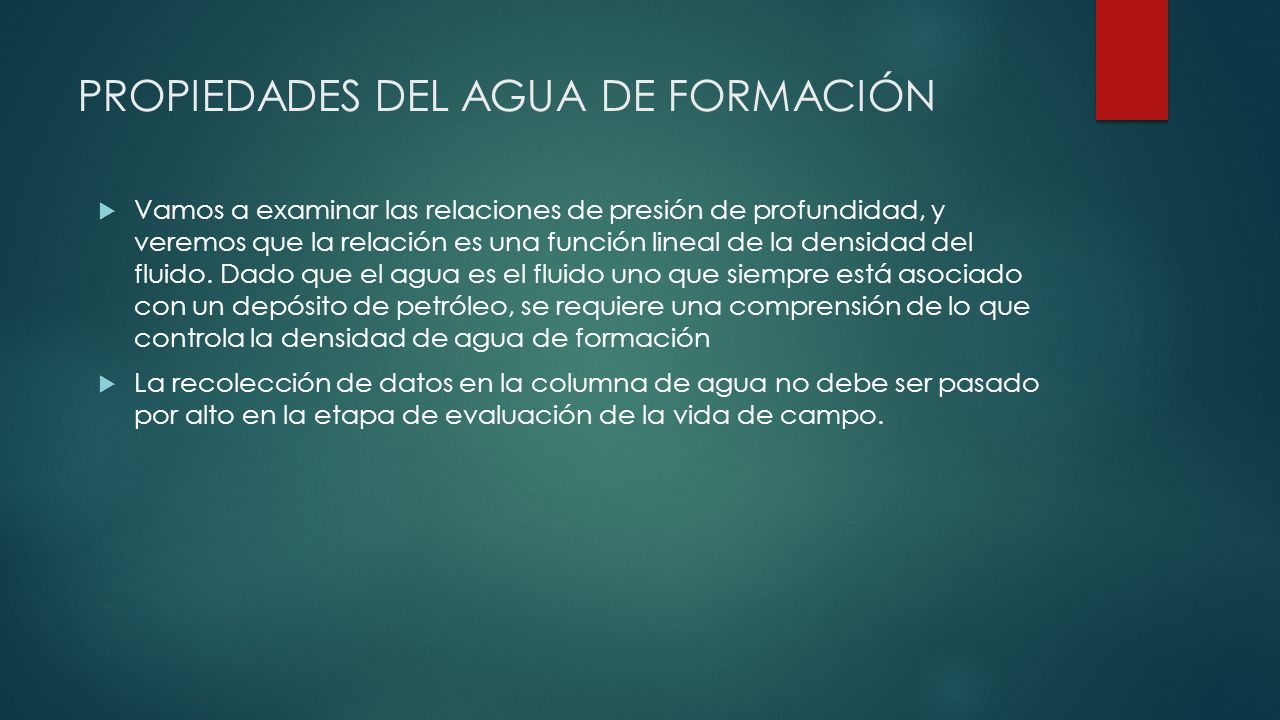

23 PROPIEDADES DEL AGUA DE FORMACIÓN  Vamos a examinar las relaciones de presión de profundidad, y veremos que la relación es una función lineal de la densidad del fluido. Dado que el agua es el fluido uno que siempre está asociado con un depósito de petróleo, se requiere una comprensión de lo que controla la densidad de agua de formación  La recolección de datos en la columna de agua no debe ser pasado por alto en la etapa de evaluación de la vida de campo.

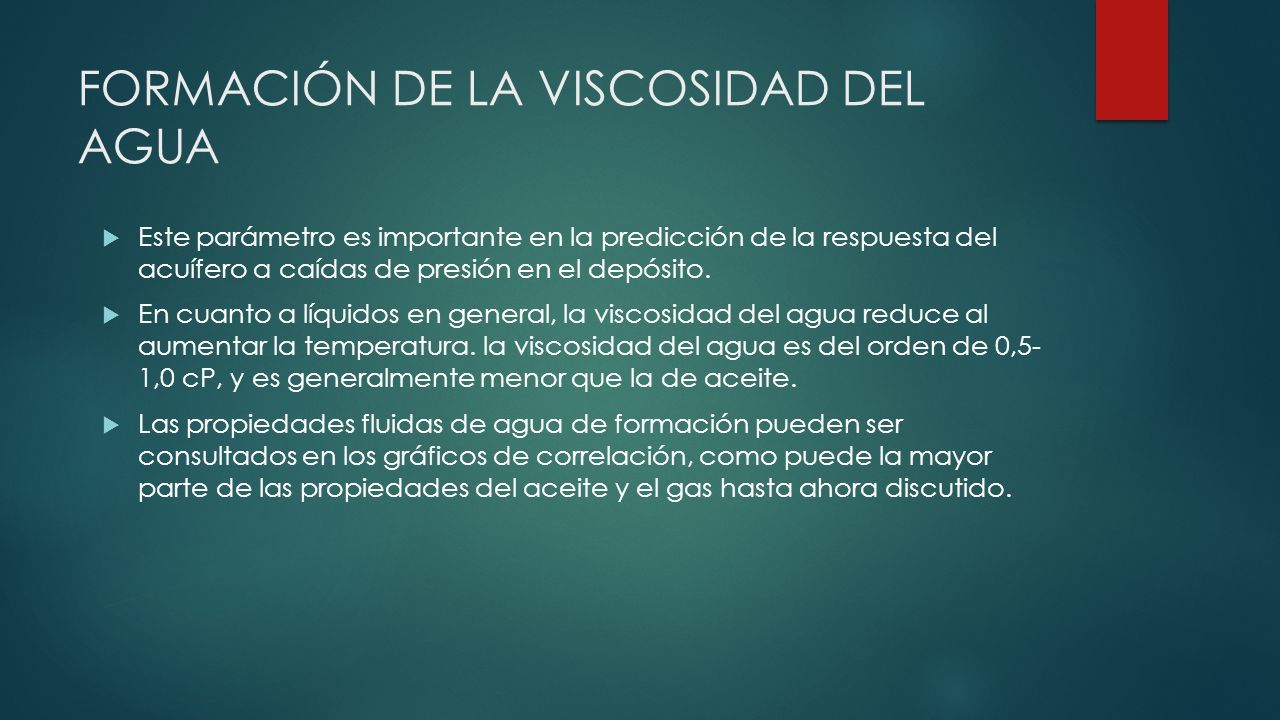

24 FORMACIÓN DE LA VISCOSIDAD DEL AGUA  Este parámetro es importante en la predicción de la respuesta del acuífero a caídas de presión en el depósito.  En cuanto a líquidos en general, la viscosidad del agua reduce al aumentar la temperatura. la viscosidad del agua es del orden de 0,5- 1,0 cP, y es generalmente menor que la de aceite.  Las propiedades fluidas de agua de formación pueden ser consultados en los gráficos de correlación, como puede la mayor parte de las propiedades del aceite y el gas hasta ahora discutido.

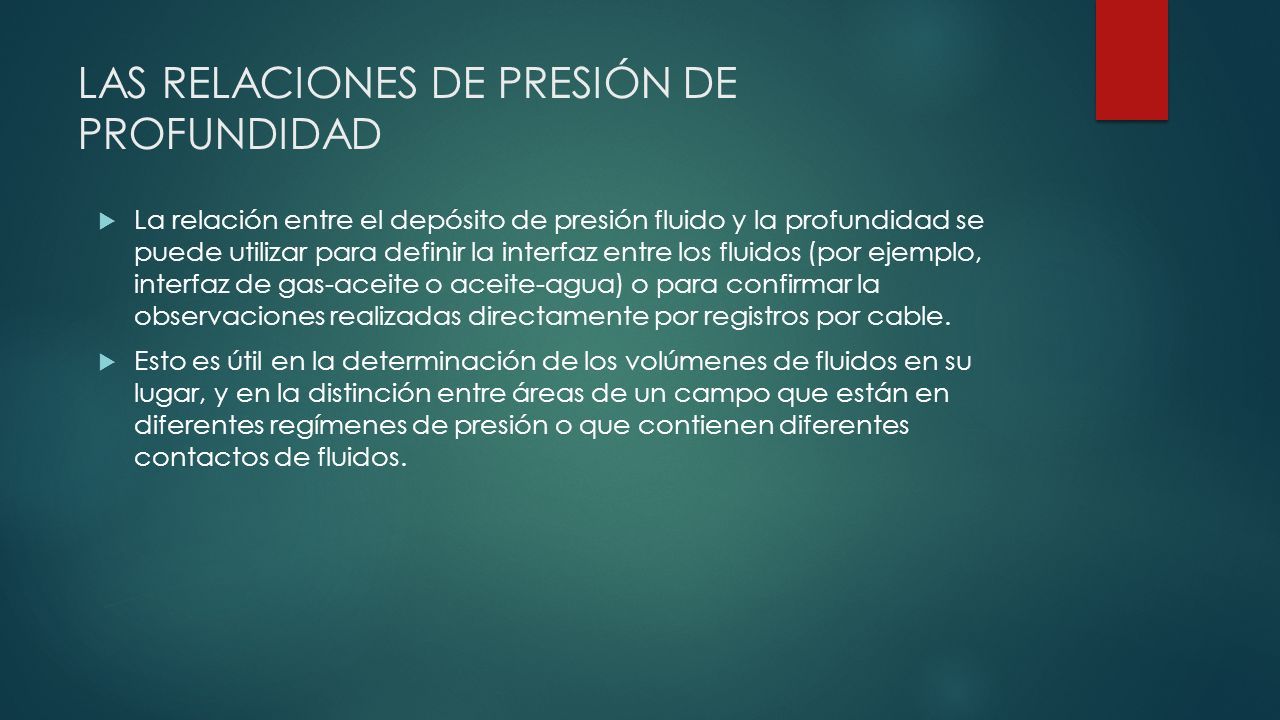

25 LAS RELACIONES DE PRESIÓN DE PROFUNDIDAD  La relación entre el depósito de presión fluido y la profundidad se puede utilizar para definir la interfaz entre los fluidos (por ejemplo, interfaz de gas-aceite o aceite-agua) o para confirmar la observaciones realizadas directamente por registros por cable.  Esto es útil en la determinación de los volúmenes de fluidos en su lugar, y en la distinción entre áreas de un campo que están en diferentes regímenes de presión o que contienen diferentes contactos de fluidos.

26 LA PRESIÓN DEL FLUIDO  Suponiendo un régimen de presión normal, a una determinada profundidad por debajo del nivel del suelo, una cierta presión debe existir que acaba equilibra la presión de sobrecarga (OBP) debido al peso de la roca (que forma una matriz) y fluido

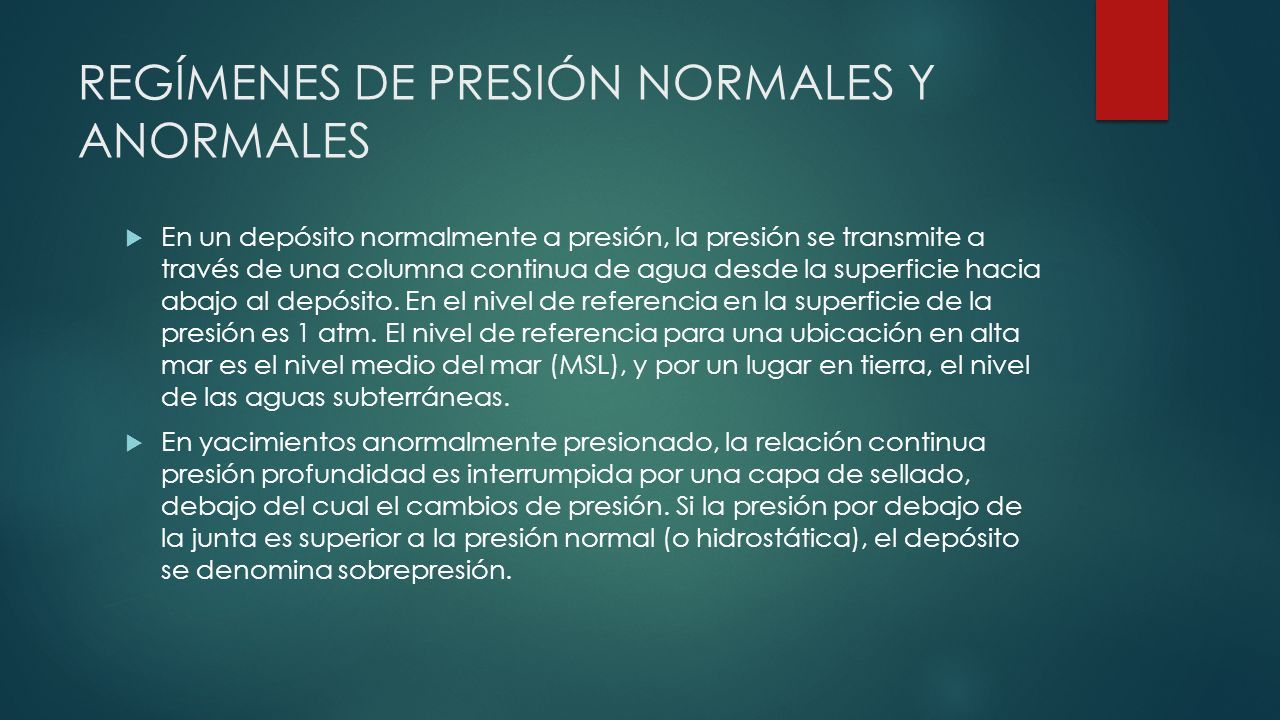

27 REGÍMENES DE PRESIÓN NORMALES Y ANORMALES  En un depósito normalmente a presión, la presión se transmite a través de una columna continua de agua desde la superficie hacia abajo al depósito. En el nivel de referencia en la superficie de la presión es 1 atm. El nivel de referencia para una ubicación en alta mar es el nivel medio del mar (MSL), y por un lugar en tierra, el nivel de las aguas subterráneas.  En yacimientos anormalmente presionado, la relación continua presión profundidad es interrumpida por una capa de sellado, debajo del cual el cambios de presión. Si la presión por debajo de la junta es superior a la presión normal (o hidrostática), el depósito se denomina sobrepresión.

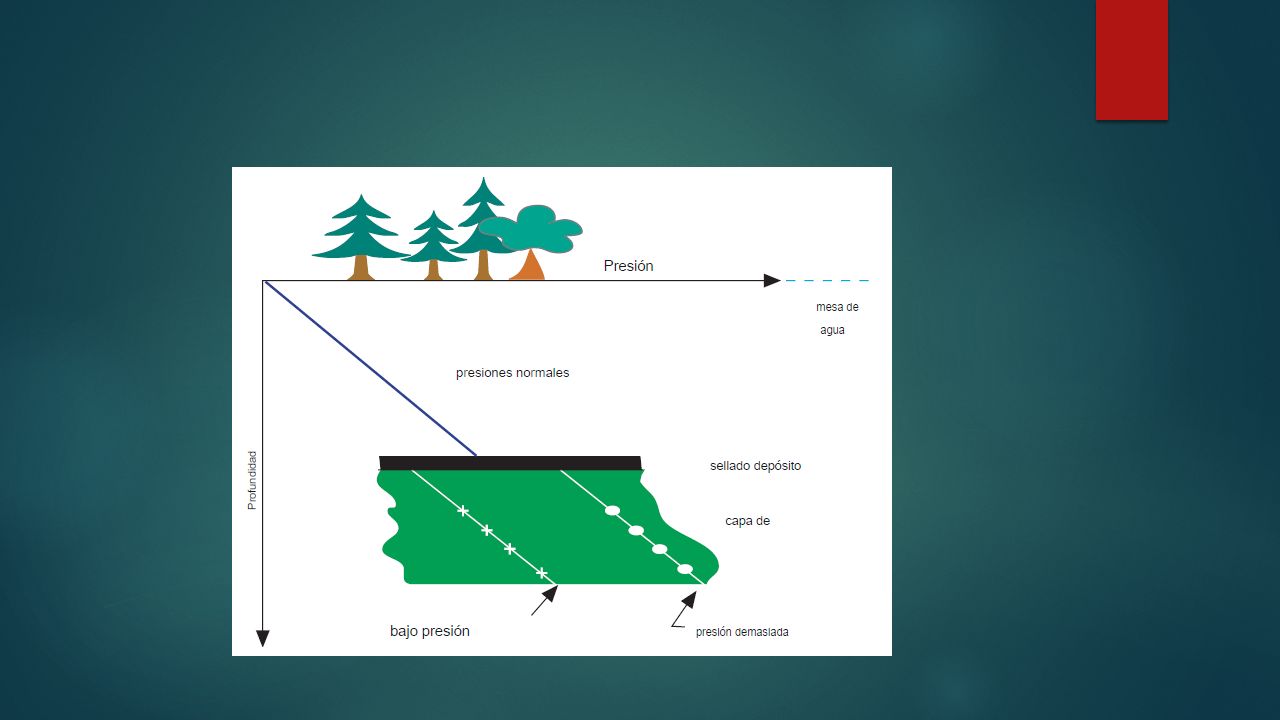

28

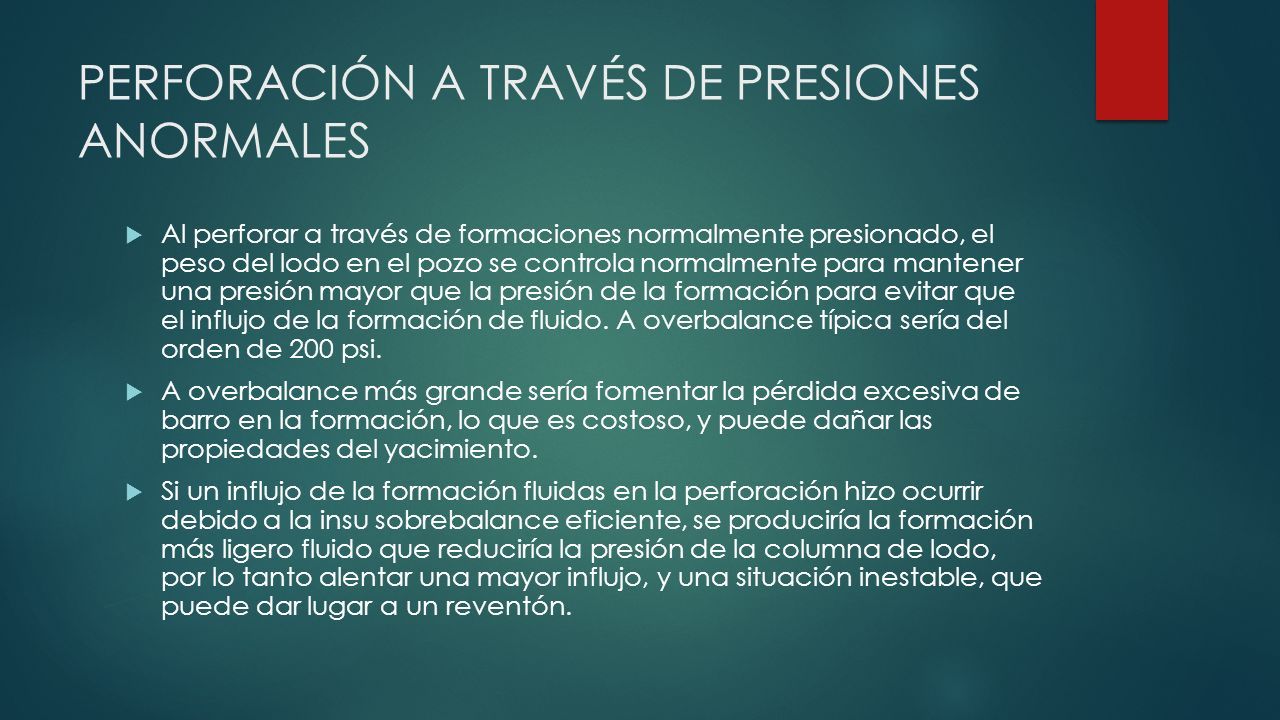

29 PERFORACIÓN A TRAVÉS DE PRESIONES ANORMALES  Al perforar a través de formaciones normalmente presionado, el peso del lodo en el pozo se controla normalmente para mantener una presión mayor que la presión de la formación para evitar que el influjo de la formación de fluido. A overbalance típica sería del orden de 200 psi.  A overbalance más grande sería fomentar la pérdida excesiva de barro en la formación, lo que es costoso, y puede dañar las propiedades del yacimiento.  Si un influjo de la formación fluidas en la perforación hizo ocurrir debido a la insu sobrebalance eficiente, se produciría la formación más ligero fluido que reduciría la presión de la columna de lodo, por lo tanto alentar una mayor influjo, y una situación inestable, que puede dar lugar a un reventón.

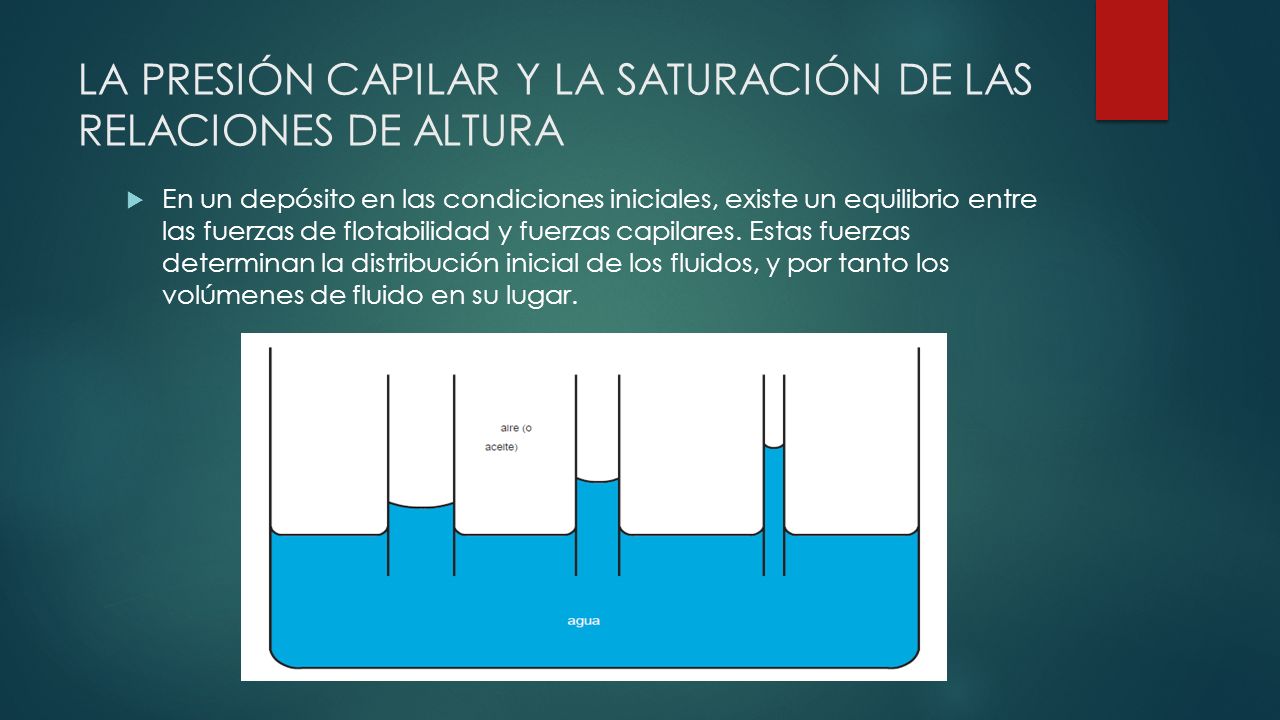

30 LA PRESIÓN CAPILAR Y LA SATURACIÓN DE LAS RELACIONES DE ALTURA  En un depósito en las condiciones iniciales, existe un equilibrio entre las fuerzas de flotabilidad y fuerzas capilares. Estas fuerzas determinan la distribución inicial de los fluidos, y por tanto los volúmenes de fluido en su lugar.

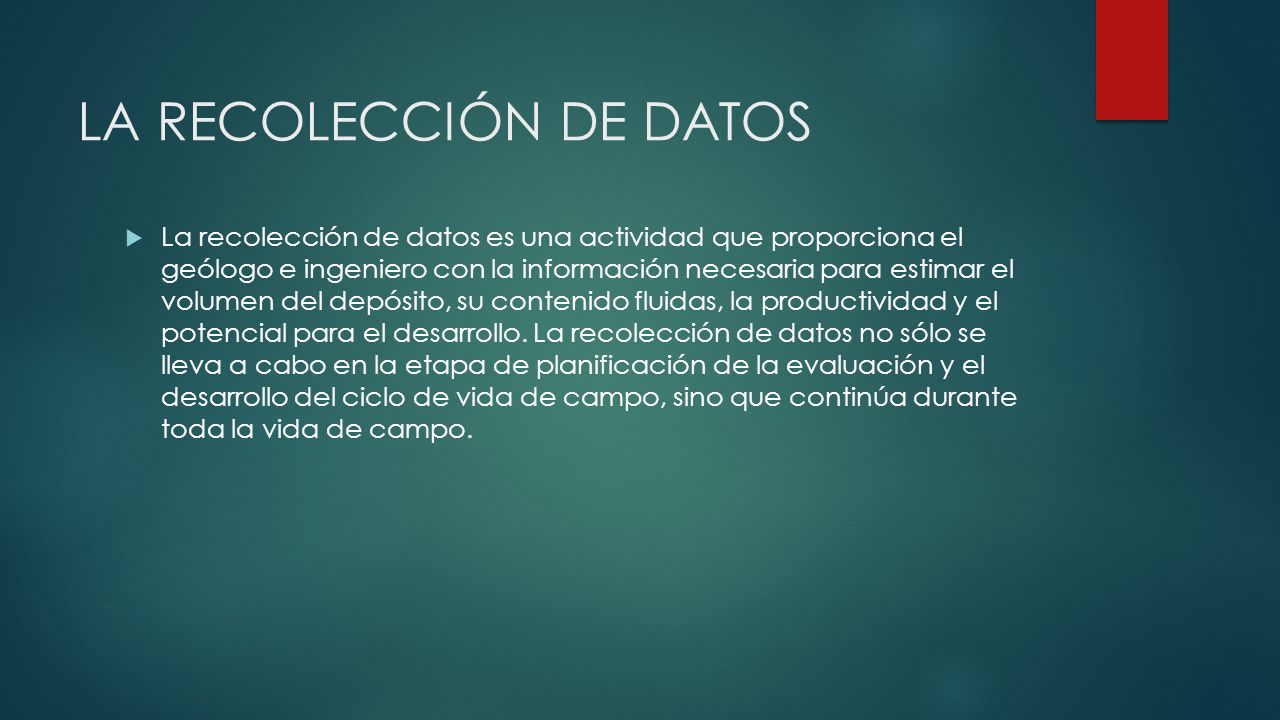

31 LA RECOLECCIÓN DE DATOS  La recolección de datos es una actividad que proporciona el geólogo e ingeniero con la información necesaria para estimar el volumen del depósito, su contenido fluidas, la productividad y el potencial para el desarrollo. La recolección de datos no sólo se lleva a cabo en la etapa de planificación de la evaluación y el desarrollo del ciclo de vida de campo, sino que continúa durante toda la vida de campo.

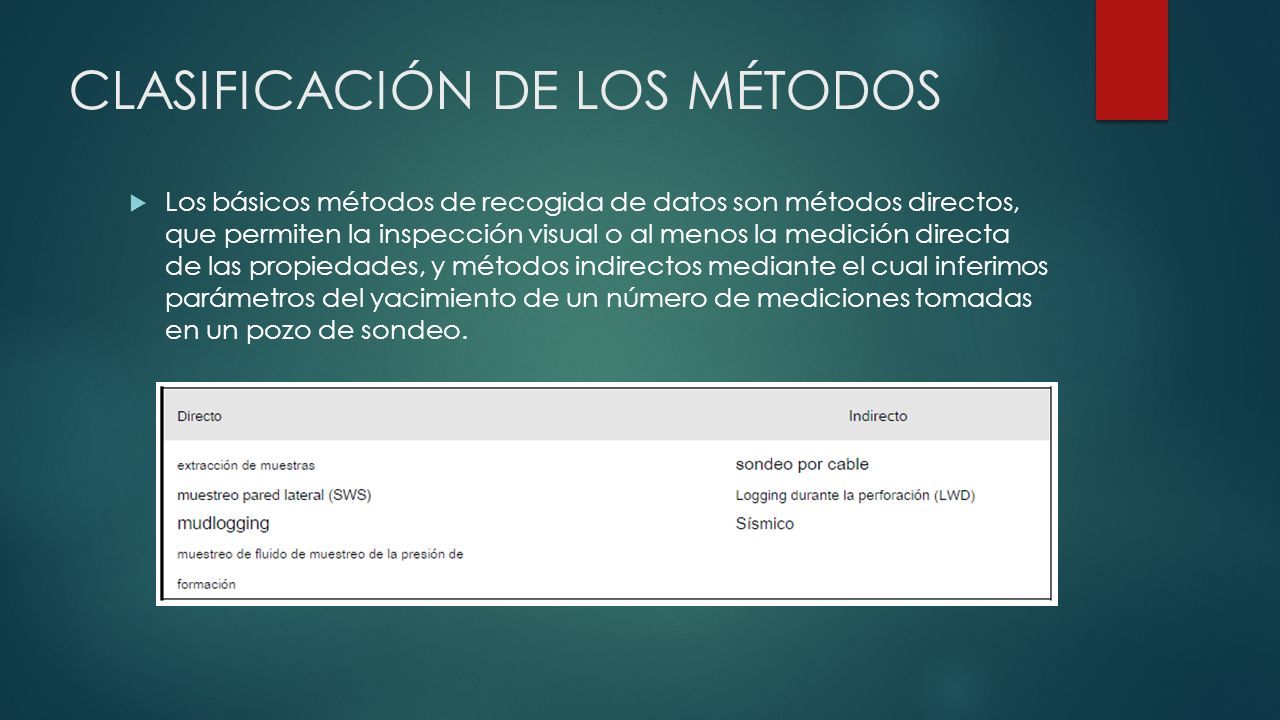

32 CLASIFICACIÓN DE LOS MÉTODOS  Los básicos métodos de recogida de datos son métodos directos, que permiten la inspección visual o al menos la medición directa de las propiedades, y métodos indirectos mediante el cual inferimos parámetros del yacimiento de un número de mediciones tomadas en un pozo de sondeo.

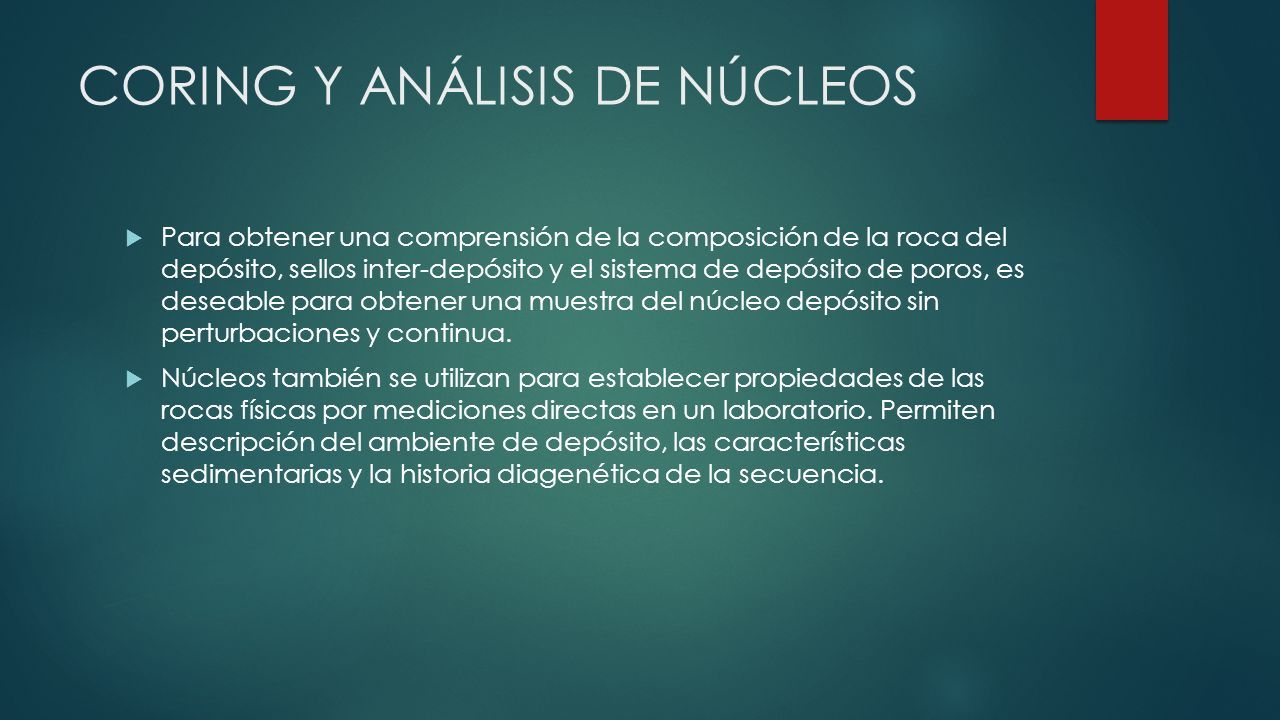

33 CORING Y ANÁLISIS DE NÚCLEOS  Para obtener una comprensión de la composición de la roca del depósito, sellos inter-depósito y el sistema de depósito de poros, es deseable para obtener una muestra del núcleo depósito sin perturbaciones y continua.  Núcleos también se utilizan para establecer propiedades de las rocas físicas por mediciones directas en un laboratorio. Permiten descripción del ambiente de depósito, las características sedimentarias y la historia diagenética de la secuencia.

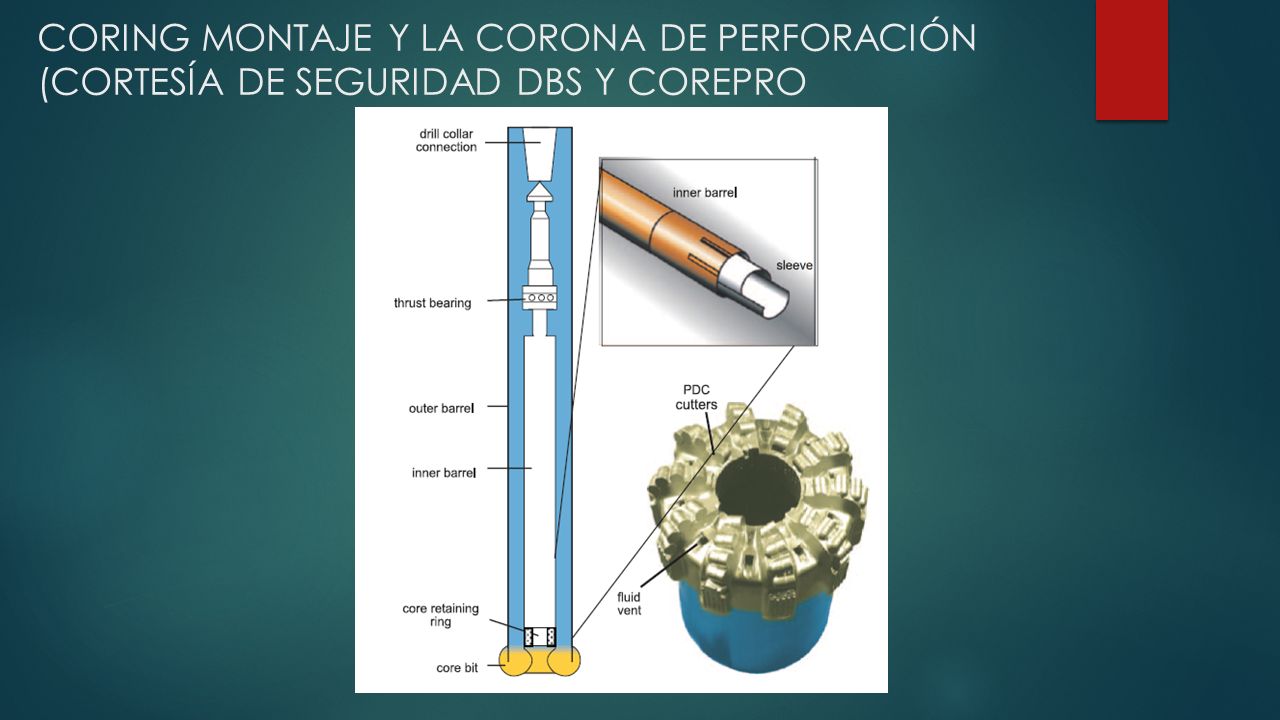

34 CORING MONTAJE Y LA CORONA DE PERFORACIÓN (CORTESÍA DE SEGURIDAD DBS Y COREPRO

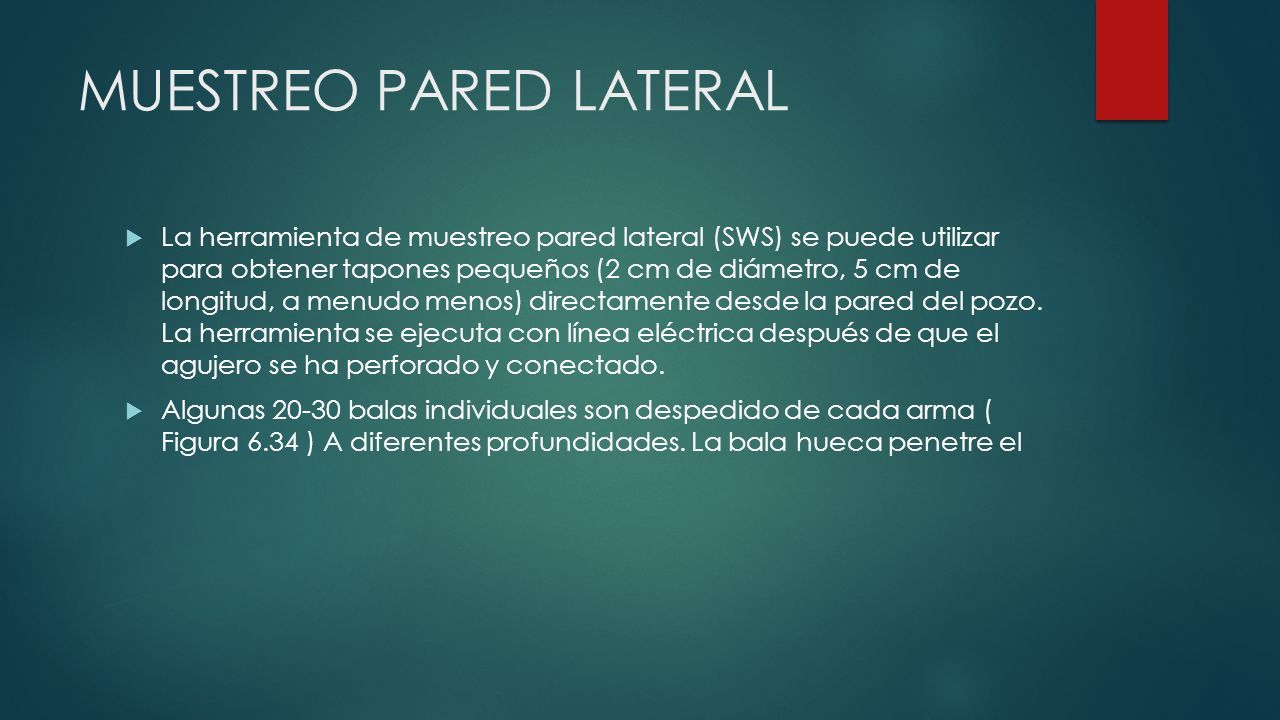

35 MUESTREO PARED LATERAL  La herramienta de muestreo pared lateral (SWS) se puede utilizar para obtener tapones pequeños (2 cm de diámetro, 5 cm de longitud, a menudo menos) directamente desde la pared del pozo. La herramienta se ejecuta con línea eléctrica después de que el agujero se ha perforado y conectado.  Algunas 20-30 balas individuales son despedido de cada arma ( Figura 6.34 ) A diferentes profundidades. La bala hueca penetre el

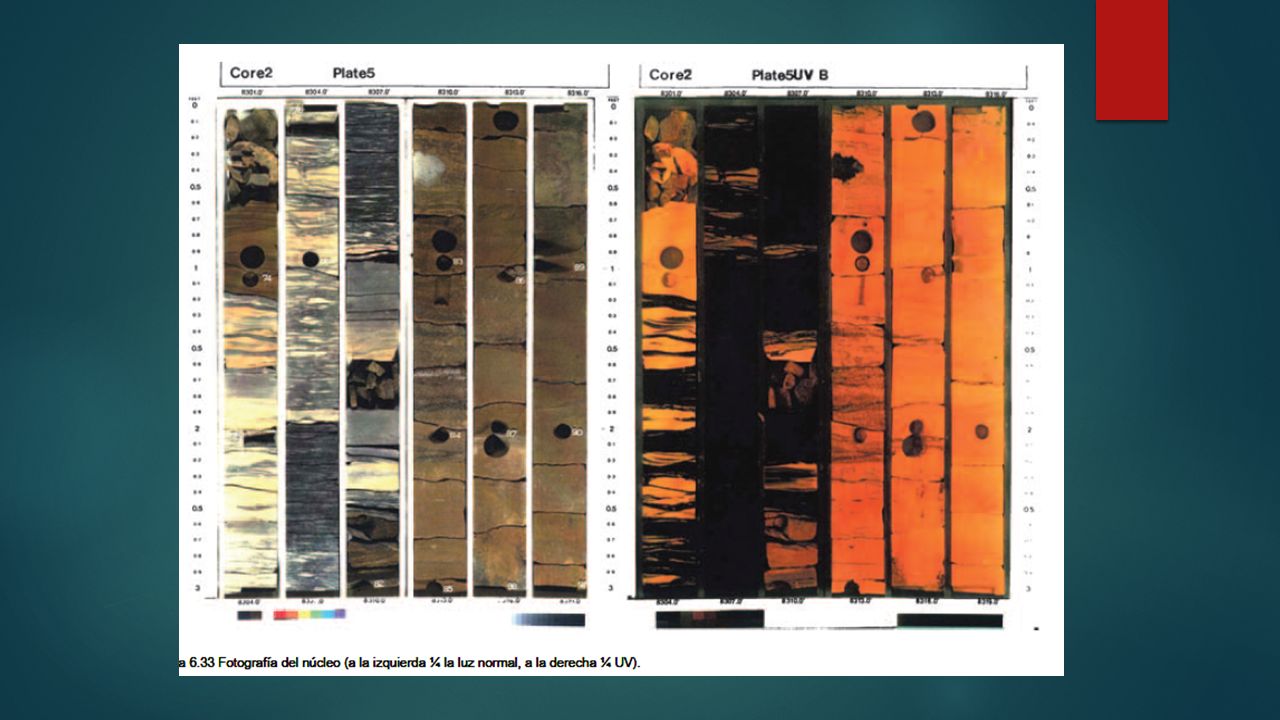

36

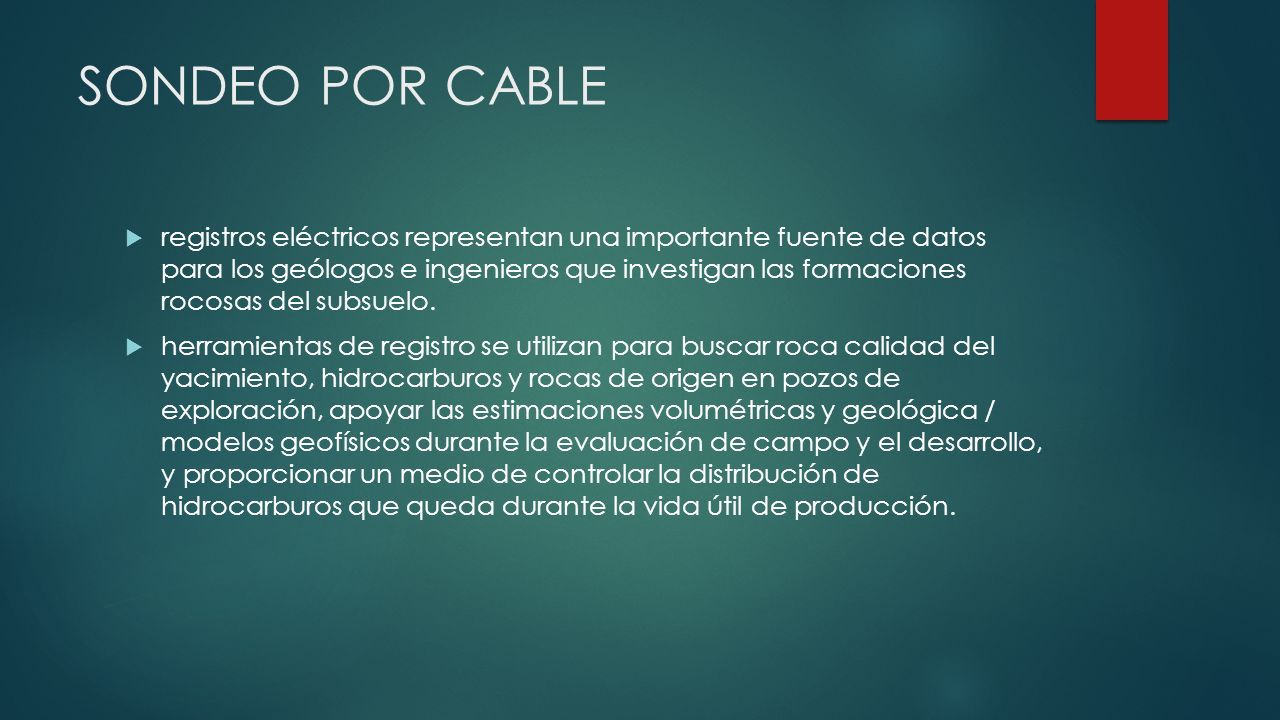

37 SONDEO POR CABLE  registros eléctricos representan una importante fuente de datos para los geólogos e ingenieros que investigan las formaciones rocosas del subsuelo.  herramientas de registro se utilizan para buscar roca calidad del yacimiento, hidrocarburos y rocas de origen en pozos de exploración, apoyar las estimaciones volumétricas y geológica / modelos geofísicos durante la evaluación de campo y el desarrollo, y proporcionar un medio de controlar la distribución de hidrocarburos que queda durante la vida útil de producción.

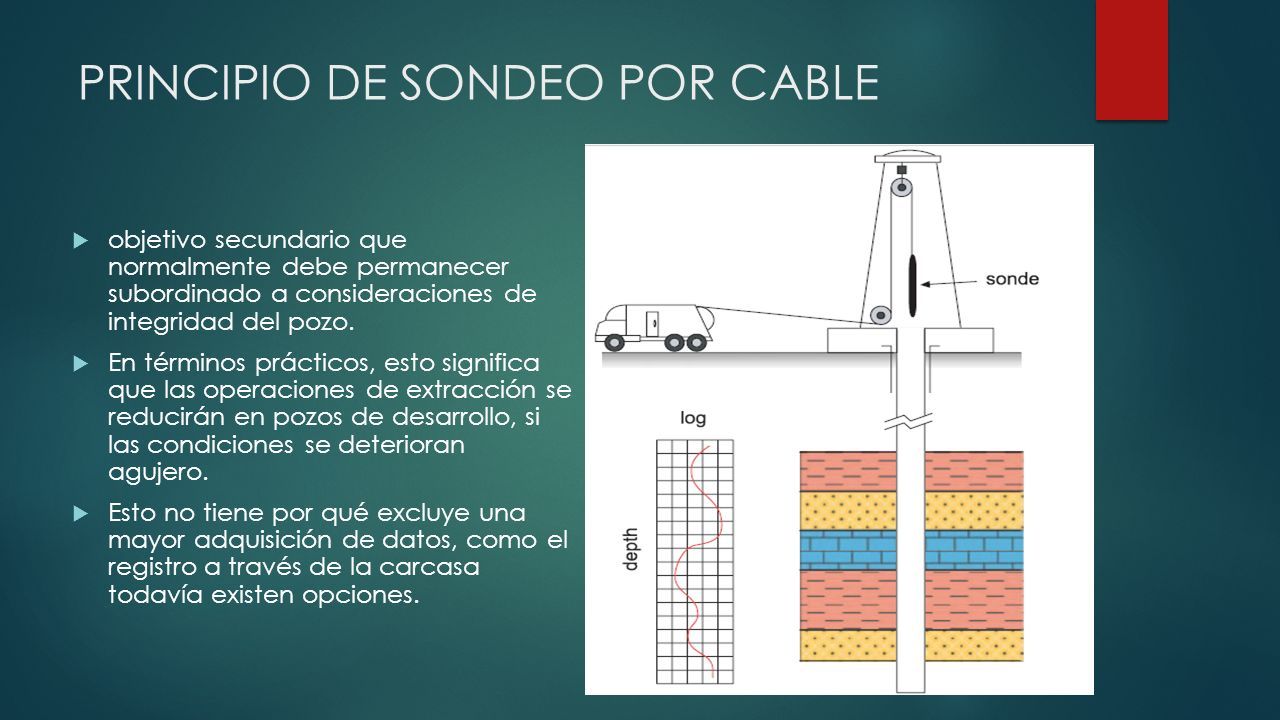

38 PRINCIPIO DE SONDEO POR CABLE  objetivo secundario que normalmente debe permanecer subordinado a consideraciones de integridad del pozo.  En términos prácticos, esto significa que las operaciones de extracción se reducirán en pozos de desarrollo, si las condiciones se deterioran agujero.  Esto no tiene por qué excluye una mayor adquisición de datos, como el registro a través de la carcasa todavía existen opciones.

39 LOGGING / MEDICIÓN DURANTE LA PERFORACIÓN (LWD / MWD)  Tecnología básica MWD era primer introducido en la década de 1980 por empresas de perforación, y se restringió inicialmente a insertos recuperables para las mediciones de dirección y los registros de entonces naturales GR.  Estos acontecimientos fueron seguidos rápidamente por las herramientas de registro de perforación integrados en collares (DC) (LWD). Recientemente, el desarrollo LWD ha avanzado a la etapa en la mayor parte de las herramientas de registro alámbricos convencionales pueden ser reemplazados de manera efectiva por un LWD equivalente.

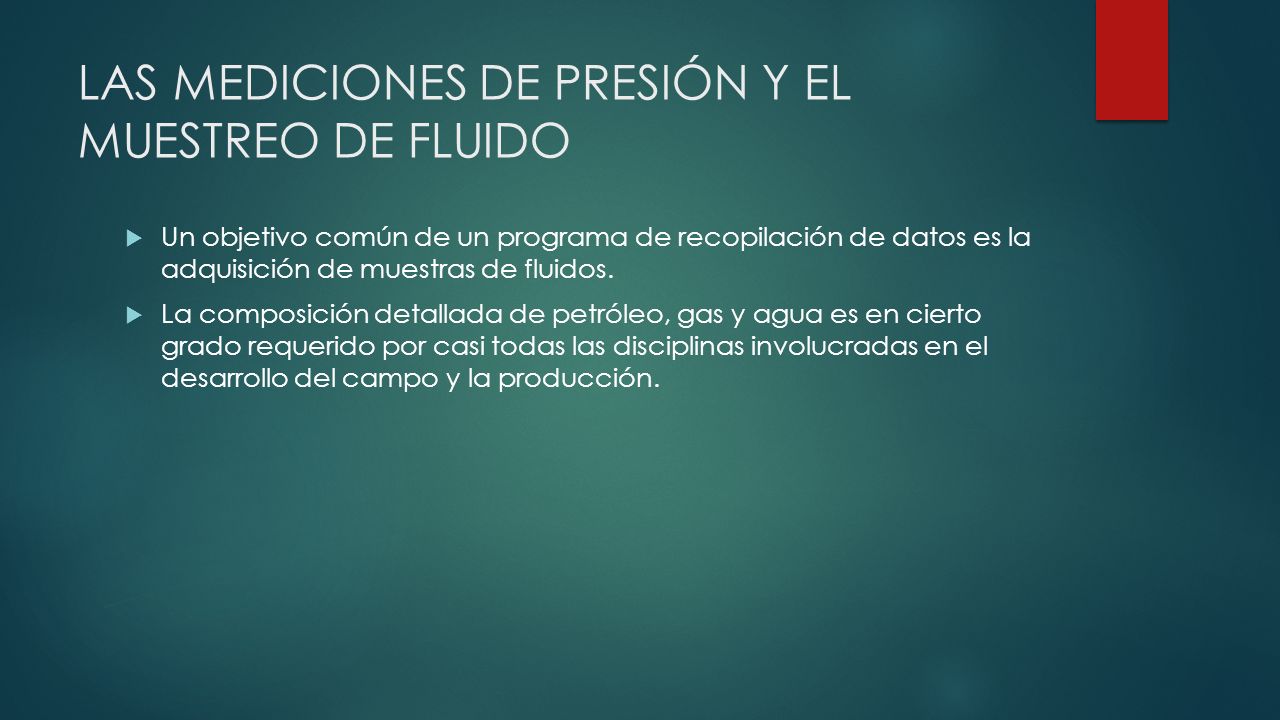

40 LAS MEDICIONES DE PRESIÓN Y EL MUESTREO DE FLUIDO  Un objetivo común de un programa de recopilación de datos es la adquisición de muestras de fluidos.  La composición detallada de petróleo, gas y agua es en cierto grado requerido por casi todas las disciplinas involucradas en el desarrollo del campo y la producción.

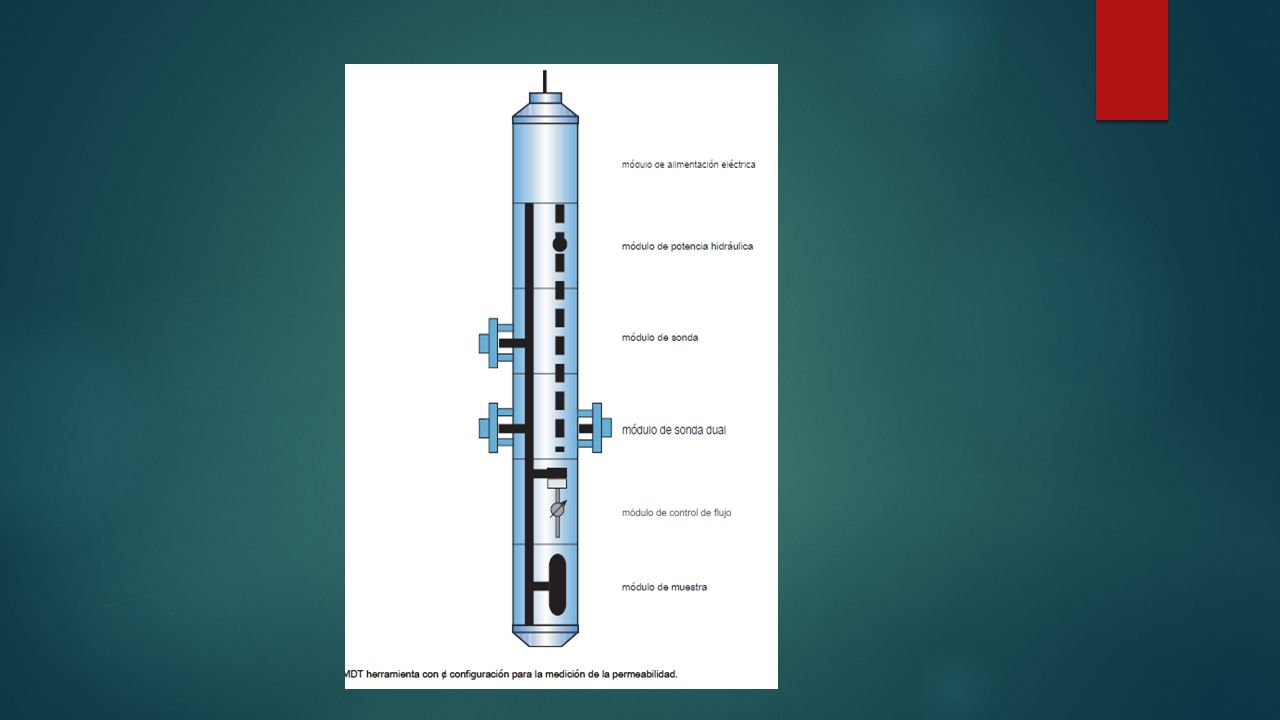

41

42 INTERPRETACIÓN DE DATOS  Introducción y Aplicación Comercial: Esta sección presenta los principales métodos utilizados para convertir los datos así en bruto en información útil - información con la que para caracterizar el depósito. Un enorme volumen de datos que se genera mediante la perforación y extracción de madera y un típico.  Recopilar y almacenar datos requieren una inversión sustancial, pero a menos que se procesa y se presenta adecuadamente gran parte del valor potencial se módulo de alimentación eléctrica módulo de potencia hidráulica módulo de sonda módulo de sonda dual módulo de control de flujo módulo de muestra Figura 6.39 MDT herramienta con ¢ configuración para la medición de la permeabilidad.  152 Interpretación de datos No se dio cuenta. Describiendo un depósito puede ser una tarea sencilla si se ha establecido como una gruesa capa de arena, pero se vuelve cada vez más complejo, donde los hidrocarburos se encuentran en, por ejemplo, antiguo estuario o depósitos de arrecifes.

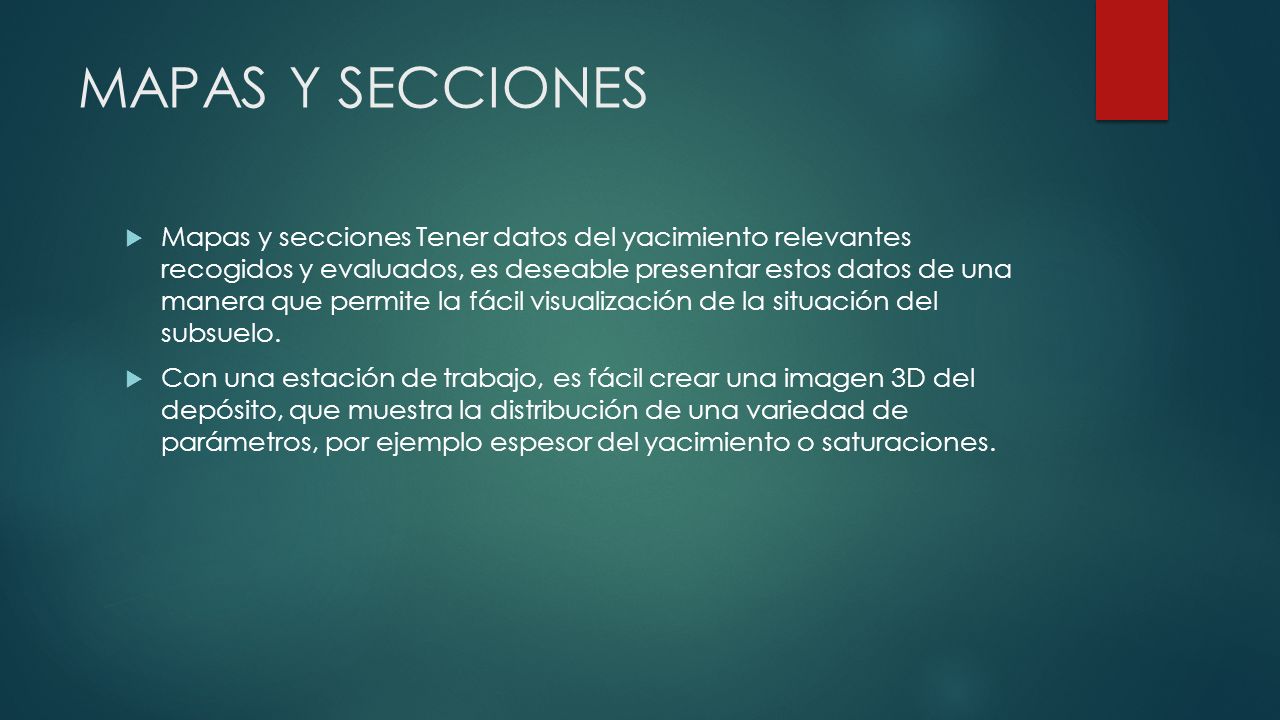

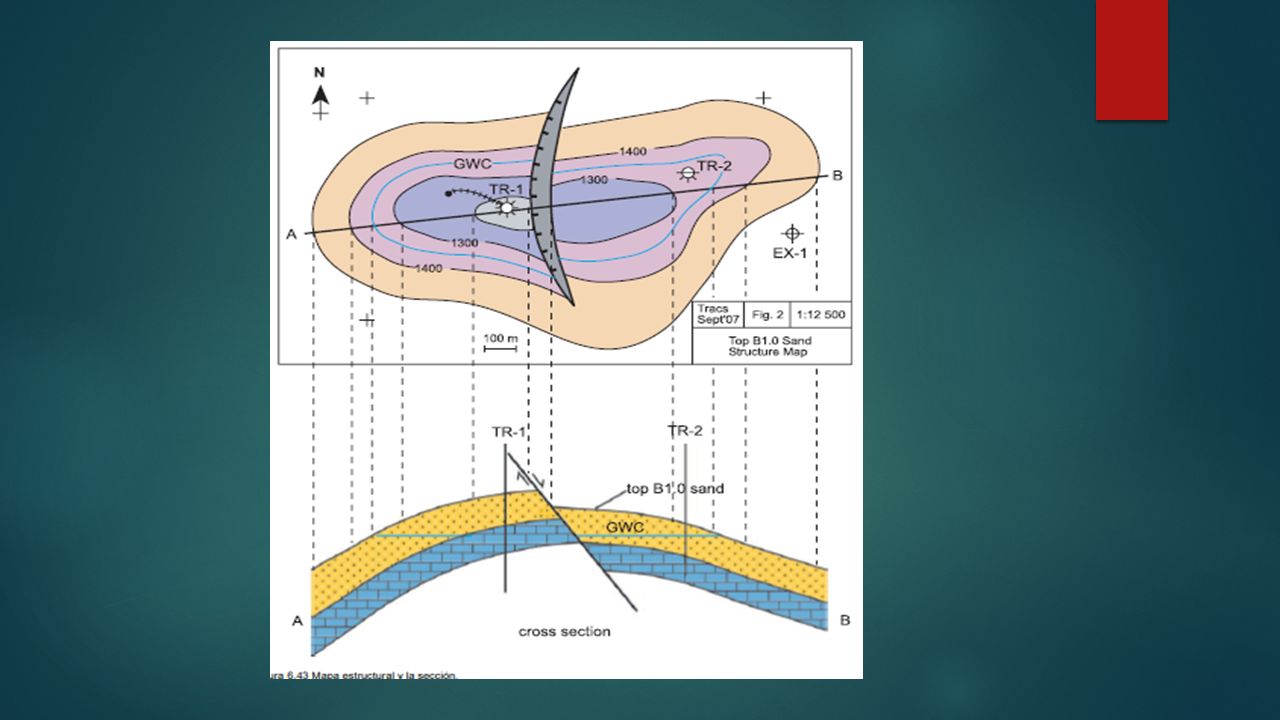

43 MAPAS Y SECCIONES  Mapas y secciones Tener datos del yacimiento relevantes recogidos y evaluados, es deseable presentar estos datos de una manera que permite la fácil visualización de la situación del subsuelo.  Con una estación de trabajo, es fácil crear una imagen 3D del depósito, que muestra la distribución de una variedad de parámetros, por ejemplo espesor del yacimiento o saturaciones.

44

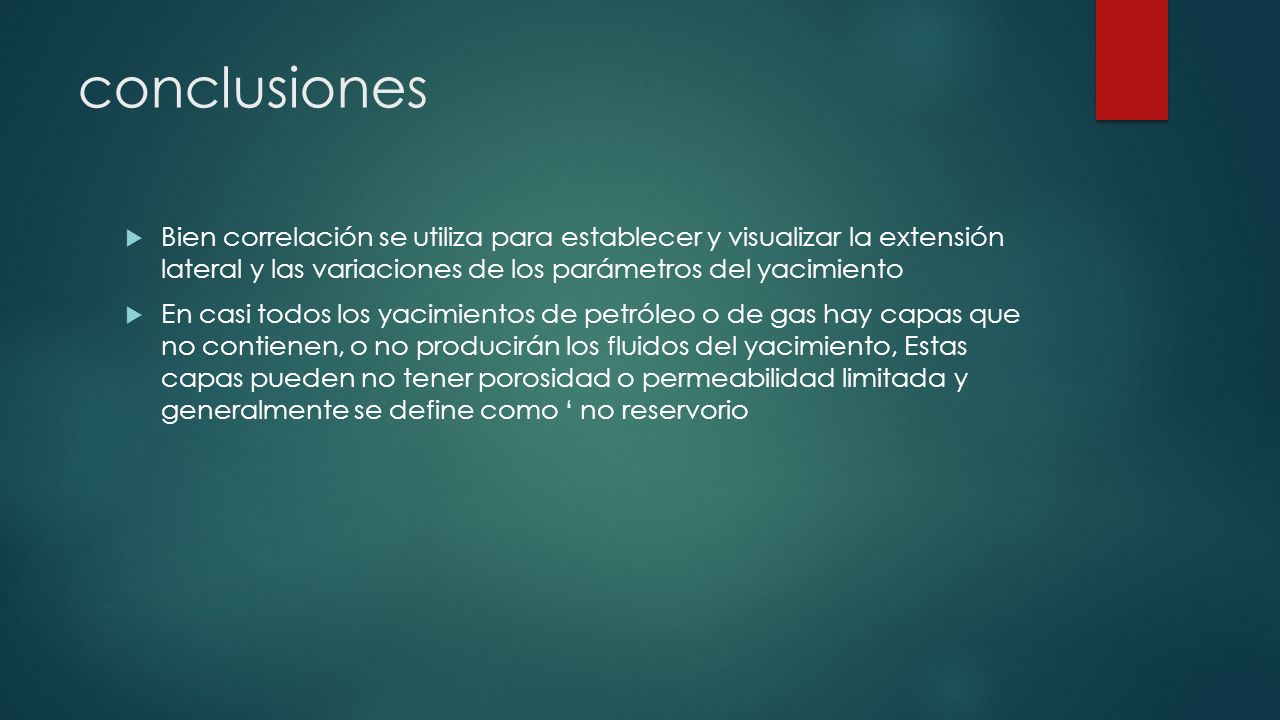

45 conclusiones  Bien correlación se utiliza para establecer y visualizar la extensión lateral y las variaciones de los parámetros del yacimiento  En casi todos los yacimientos de petróleo o de gas hay capas que no contienen, o no producirán los fluidos del yacimiento, Estas capas pueden no tener porosidad o permeabilidad limitada y generalmente se define como ‘ no reservorio

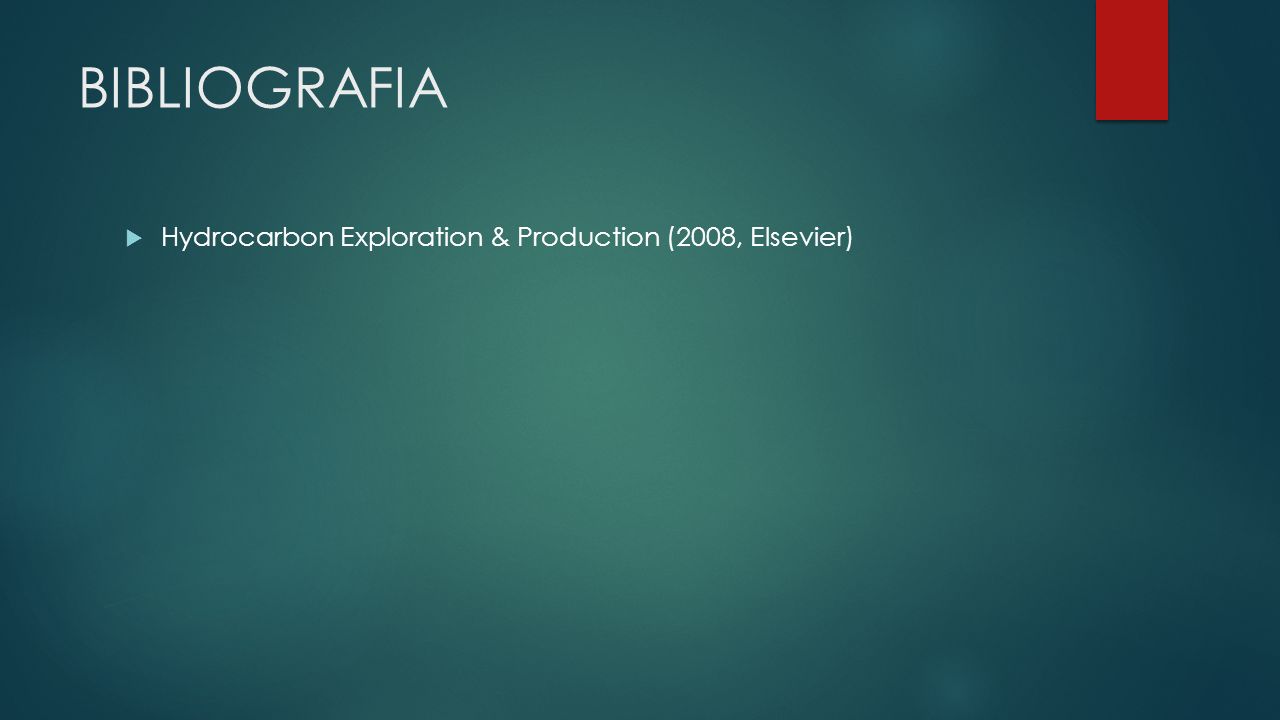

46 BIBLIOGRAFIA  Hydrocarbon Exploration & Production (2008, Elsevier)
