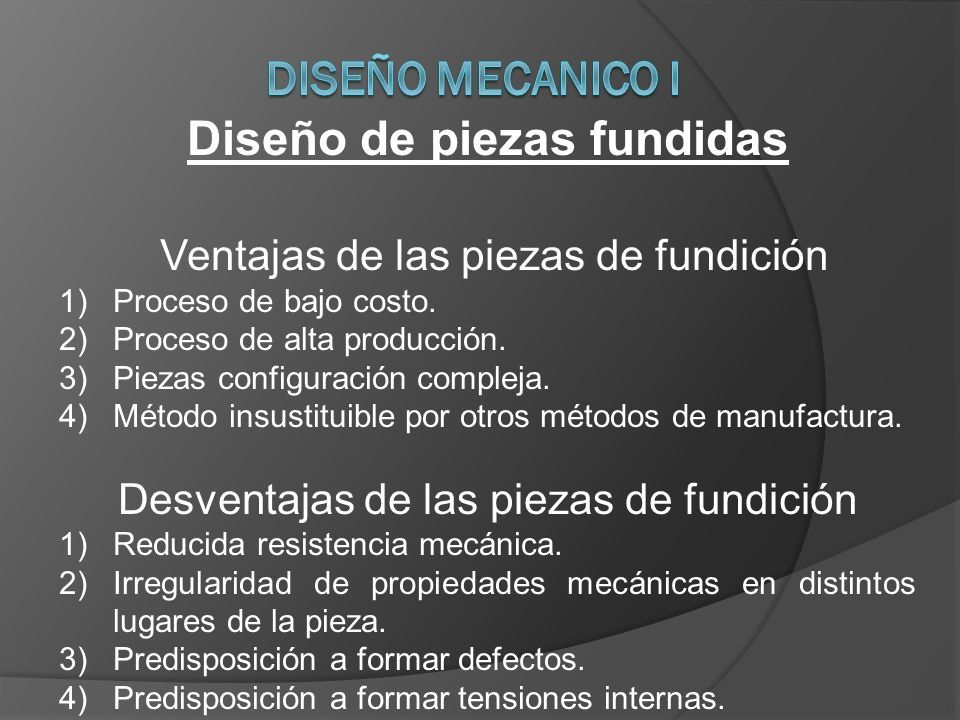

Diseño de piezas fundidas Ventajas de las piezas de fundición 1)Proceso de bajo costo. 2)Proceso de alta producción. 3)Piezas configuración compleja. 4)Método insustituible por otros métodos de manufactura. Desventajas de las piezas de fundición 1)Reducida resistencia mecánica. 2)Irregularidad de propiedades mecánicas en distintos lugares de la pieza. 3)Predisposición a formar defectos. 4)Predisposición a formar tensiones internas.
2

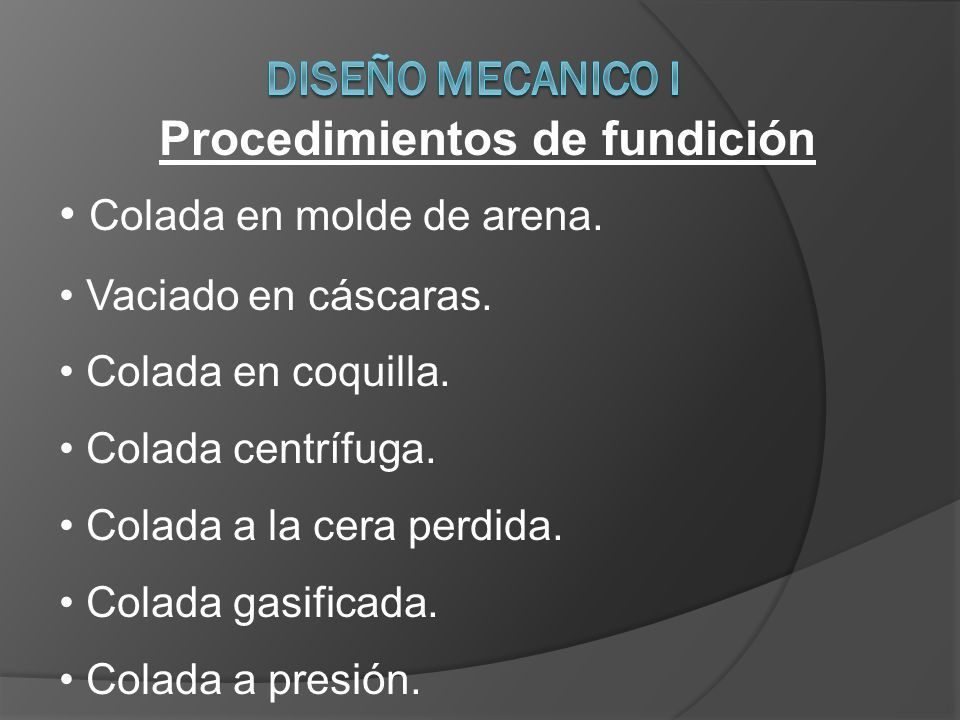

Procedimientos de fundición Colada en molde de arena. Vaciado en cáscaras. Colada en coquilla. Colada centrífuga. Colada a la cera perdida. Colada gasificada. Colada a presión.
3
Aleaciones fundidas: Resistencia mecánica
4
Espesor de las paredes: 1)Fundición de acero. 2)Fundición gris y no dular. 3)Bronces. 4)Aleaciones a base de aluminio.
5

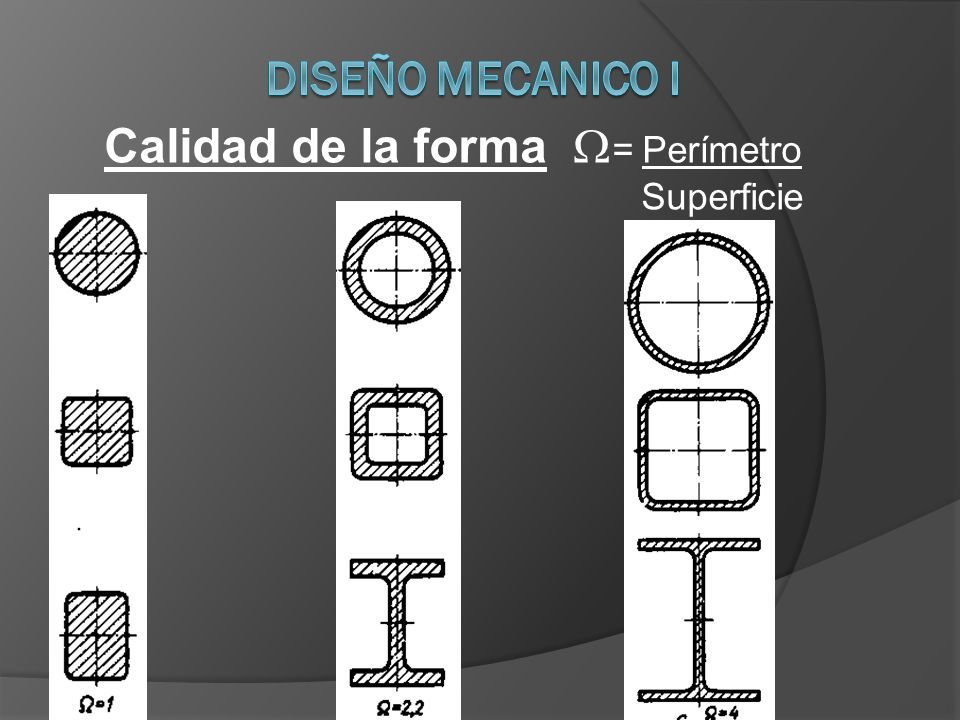

Calidad de la forma = Perímetro Superficie
6
Calidad de la forma
7

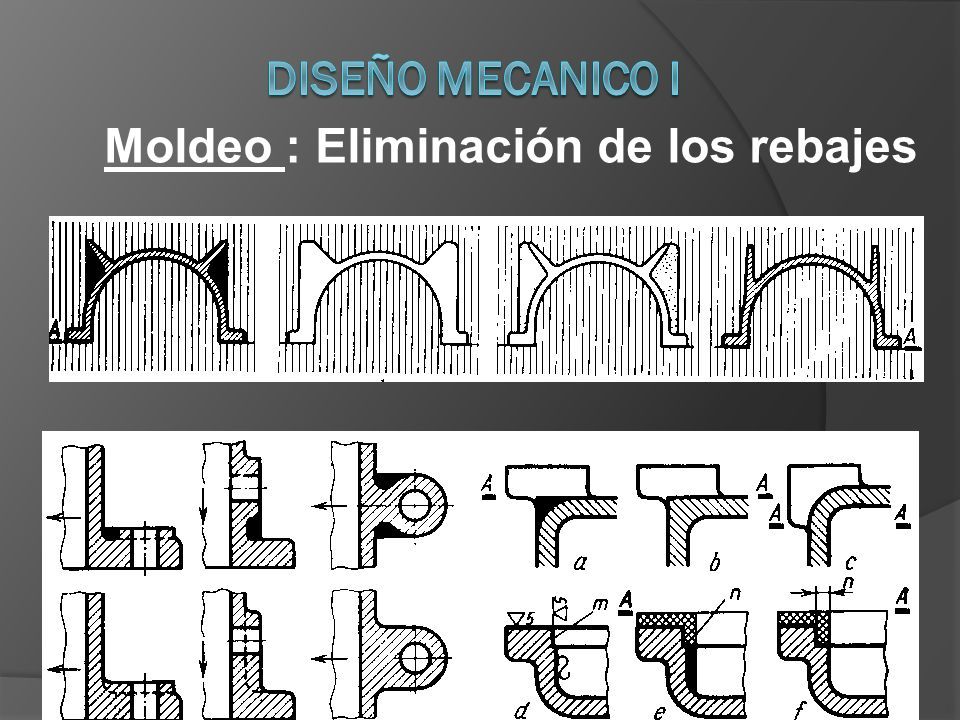

Moldeo : Eliminación de los rebajes
8
Moldeo : plano de separación del molde
9

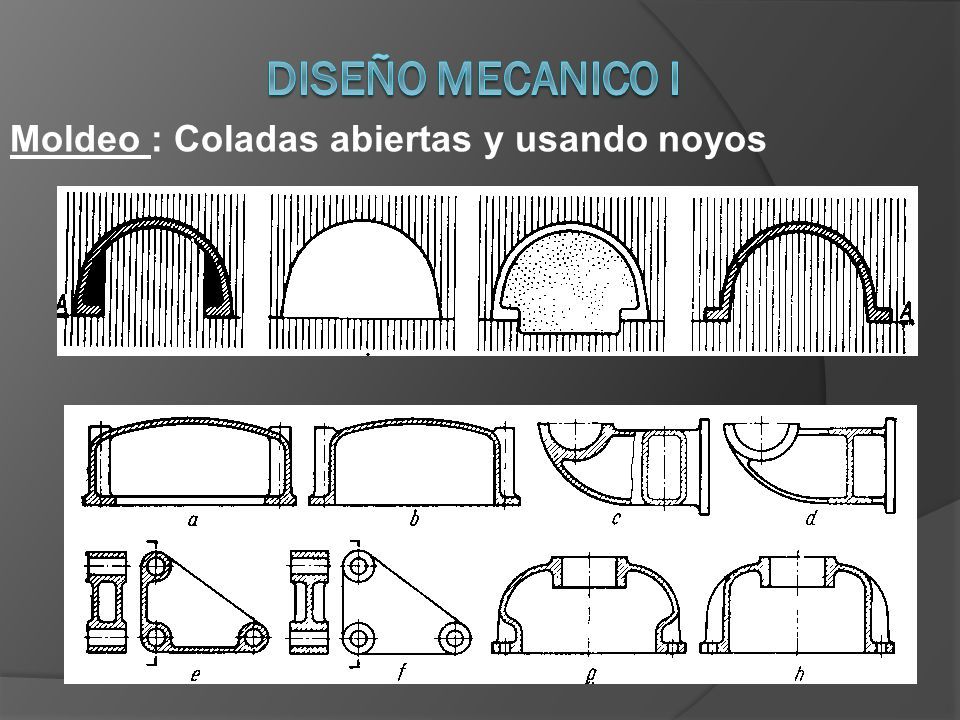

Moldeo : Coladas abiertas y usando noyos
10

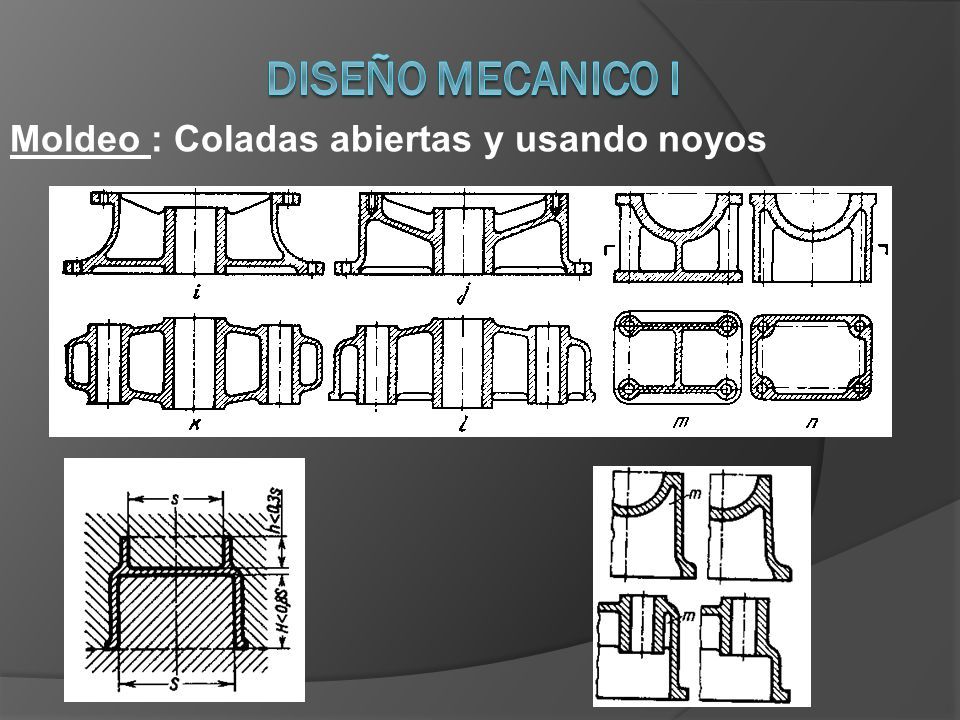

Moldeo : Coladas abiertas y usando noyos
11
Moldeo : Noyos.
12
Moldeo : Colocación de los noyos en el molde. Salida de los gases
13
Moldeo : Noyos en forma de cinta. Unificación de los noyos
14

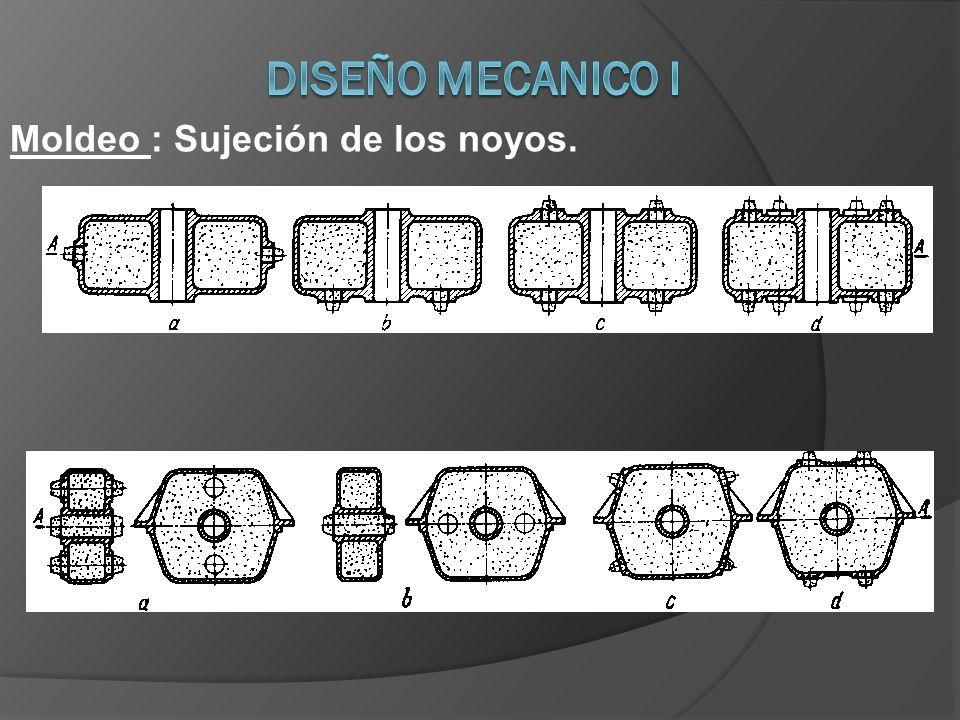

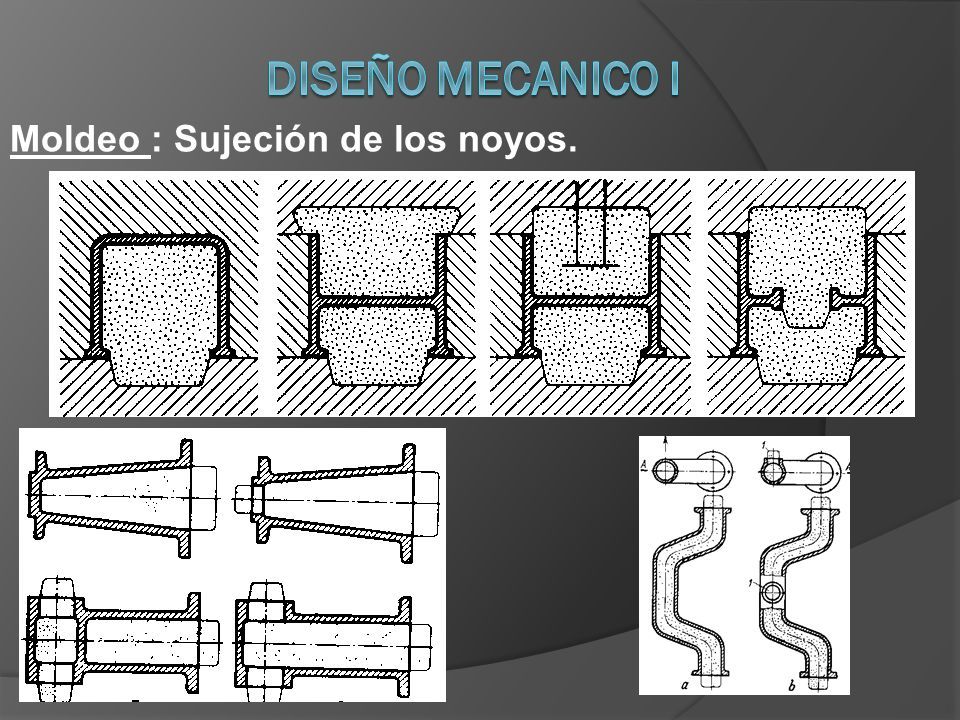

Moldeo : Sujeción de los noyos.
15
Moldeo : Sujeción de los noyos.
16
Moldeo : Portadas de los noyos Agujeros para las portadas de noyos.
17

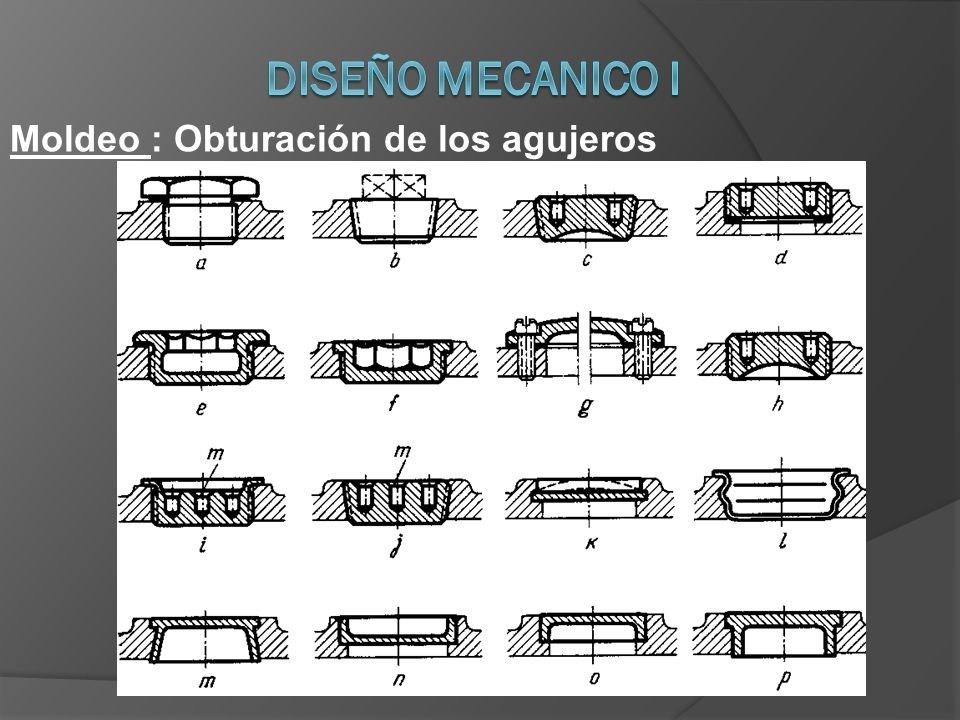

Moldeo : Obturación de los agujeros
18

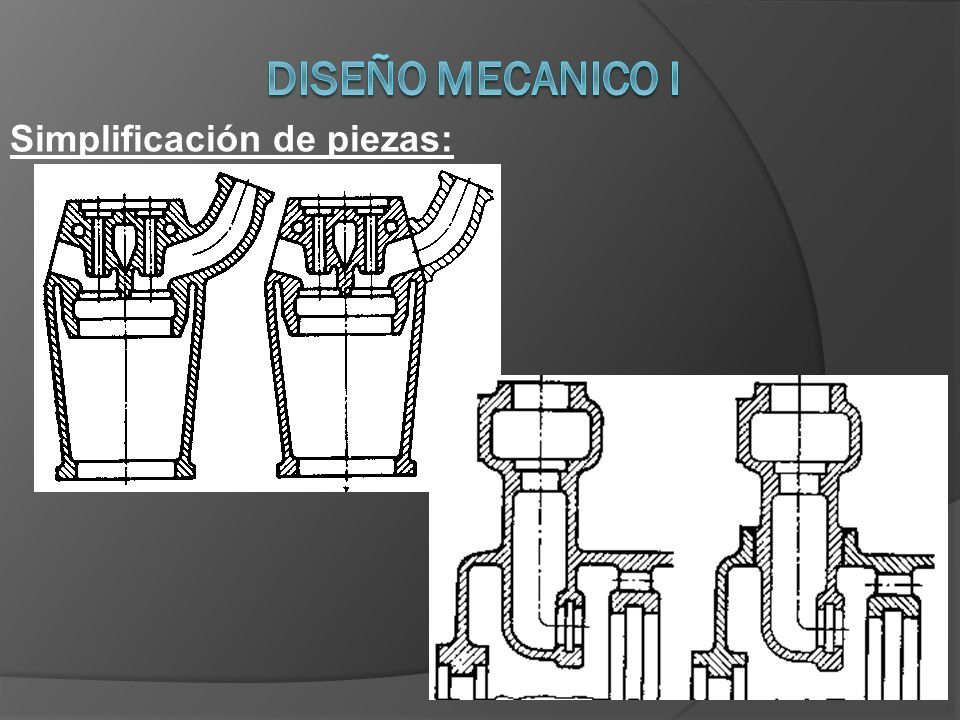

Simplificación de piezas:
19
Simplificación de piezas:
20
Inclinaciones de desmoldeo
21

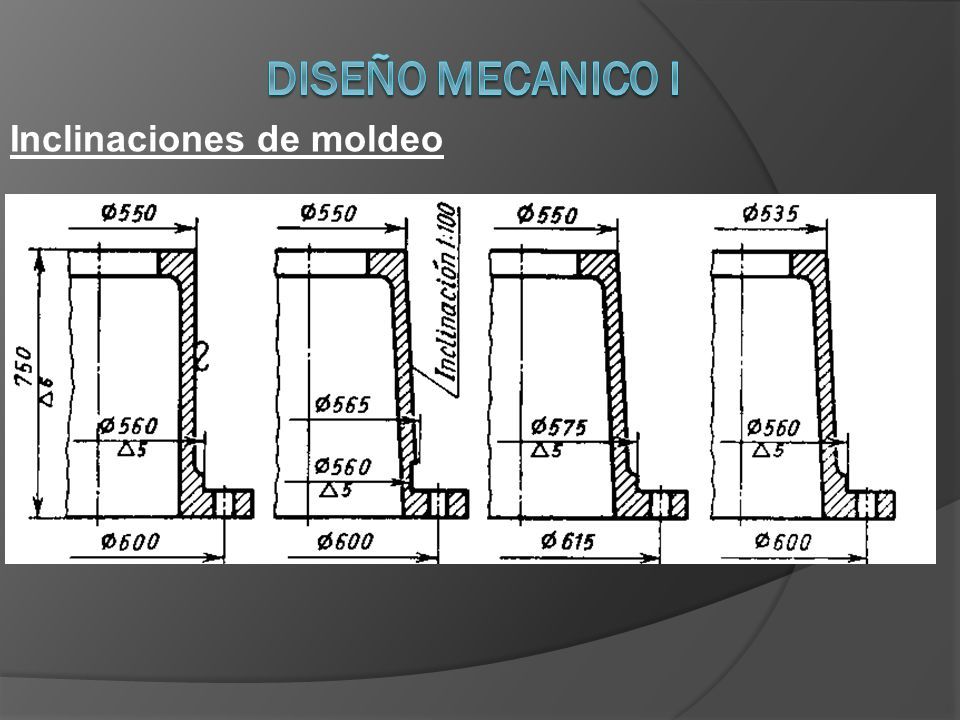

Inclinaciones de moldeo
22

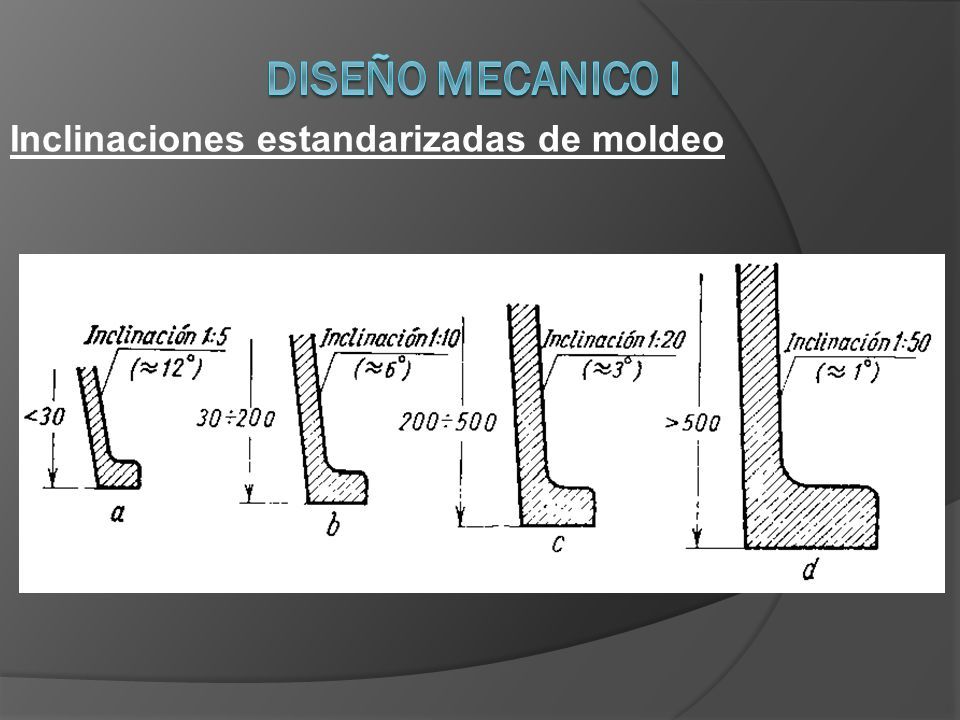

Inclinaciones estandarizadas de moldeo
23
Inclinaciones de moldeo con análisis de forma
24
Contracciones a tener en cuenta en el modelo
25
Contracciones a tener en cuenta en el modelo
26
Determinación del peso de la pieza a partir del peso del modelo
27

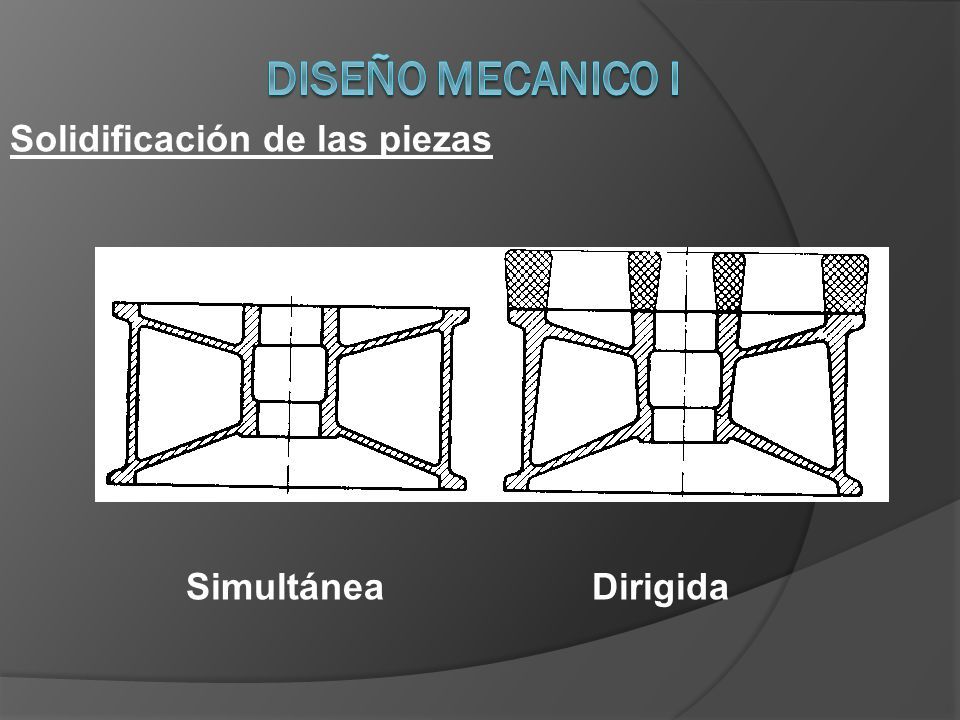

Solidificación de las piezas Simultánea Dirigida
28

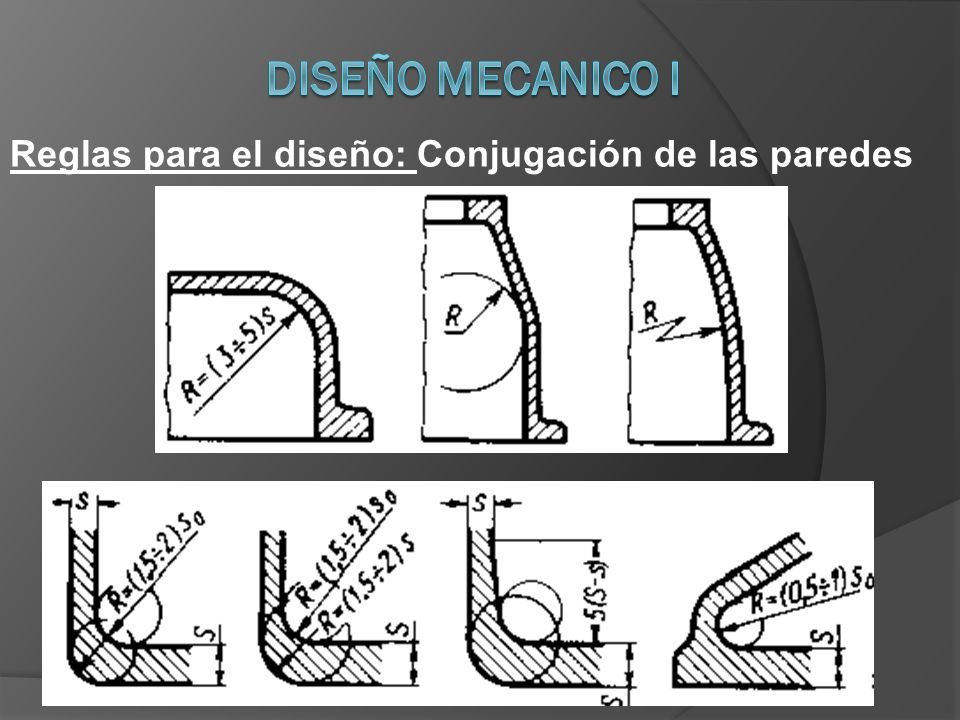

Reglas para el diseño: Conjugación de las paredes
29
Reglas para el diseño: Conjugación de las paredes
30
Reglas para el diseño: Conjugación de las paredes
31
Reglas para el diseño: Conjugación de las paredes
32

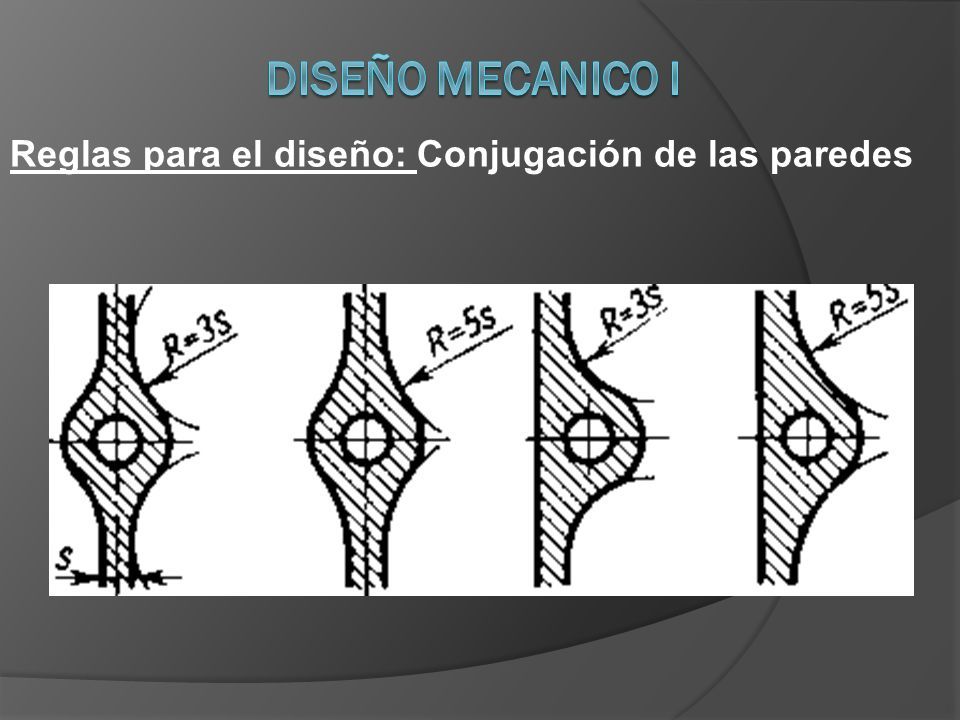

Reglas para el diseño: Conjugación de las paredes
33

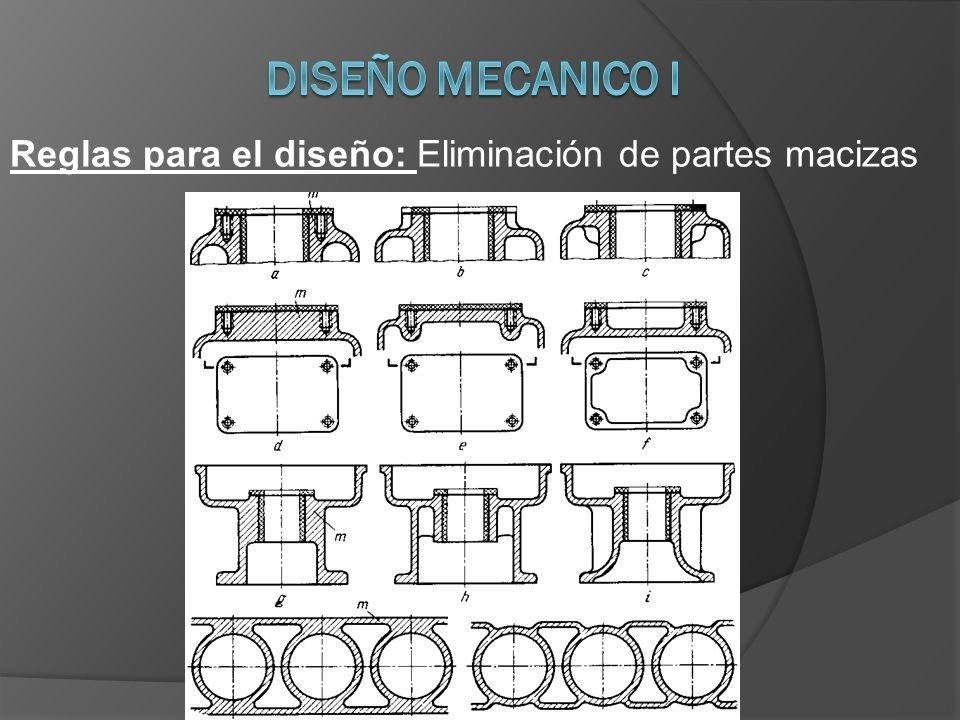

Reglas para el diseño: Eliminación de partes macizas
34

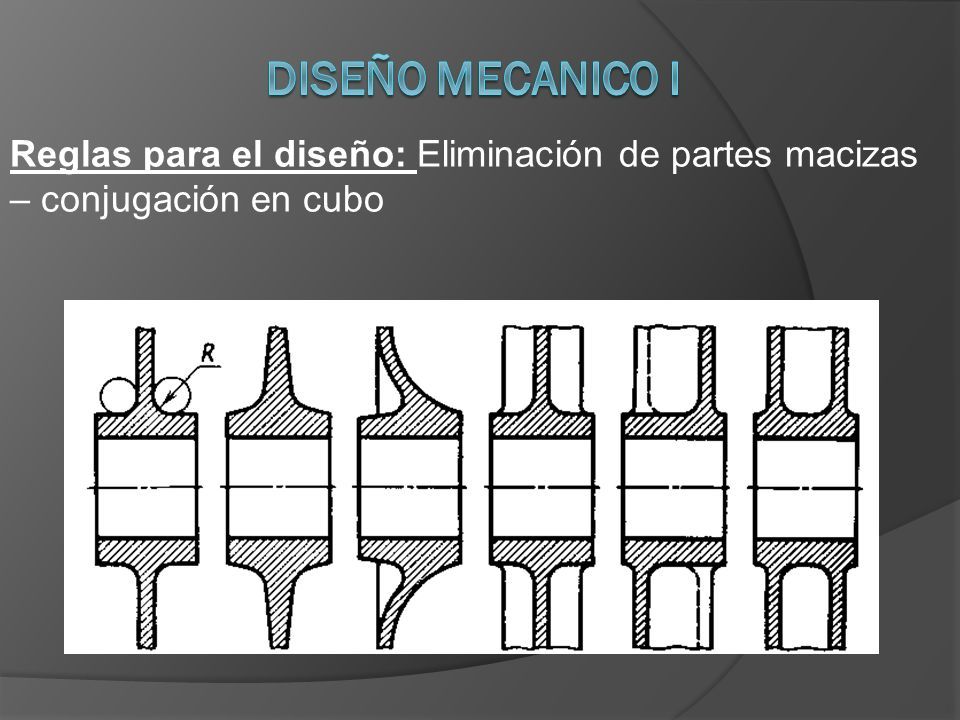

Reglas para el diseño: Eliminación de partes macizas – conjugación en cubo
35
Reglas para el diseño: Disminución de tensiones de contracción Cual es el mejor diseñado?
36
Reglas para el diseño: Disminución de tensiones de contracción
37
Reglas para el diseño: Disminución de tensiones de contracción
38

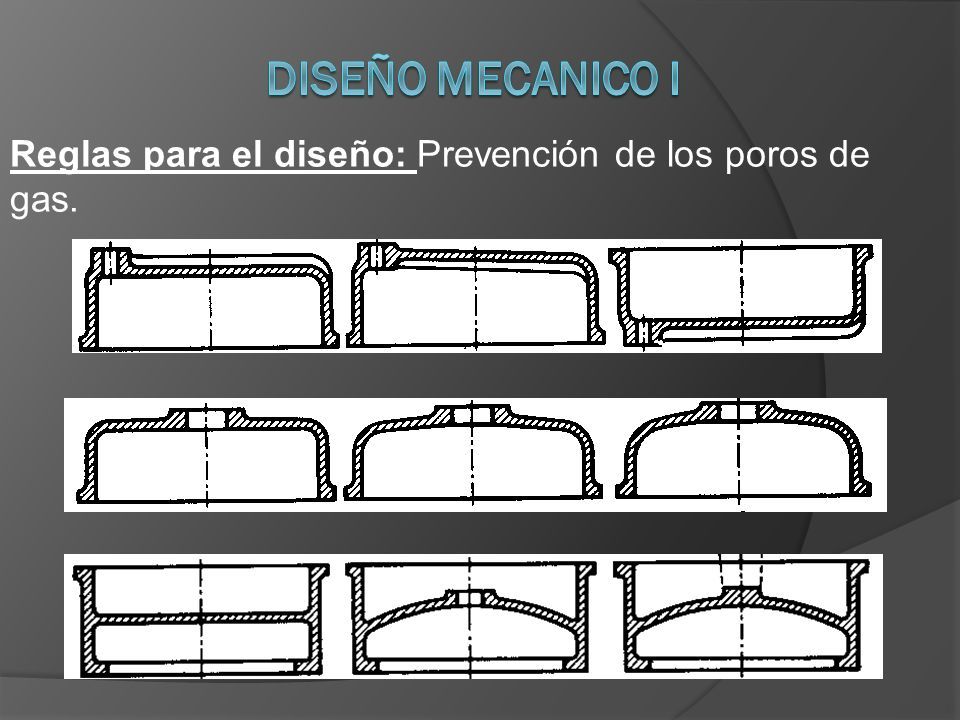

Reglas para el diseño: Prevención de los poros de gas.
39
Reglas para el diseño: Tratamiento de los bordes.
40
Reglas para el diseño: Bridas.
41
Reglas para el diseño: Bridas eliminación partes macizas.
42
Reglas para el diseño: Agujeros en piezas fundidas d = do + 0,1 L Siendo do = 5 mm. para aleaciones a base de aluminio y bronce. do = 7 mm. para fundición gris y nodular. do = 10 mm. para acero fundido
43

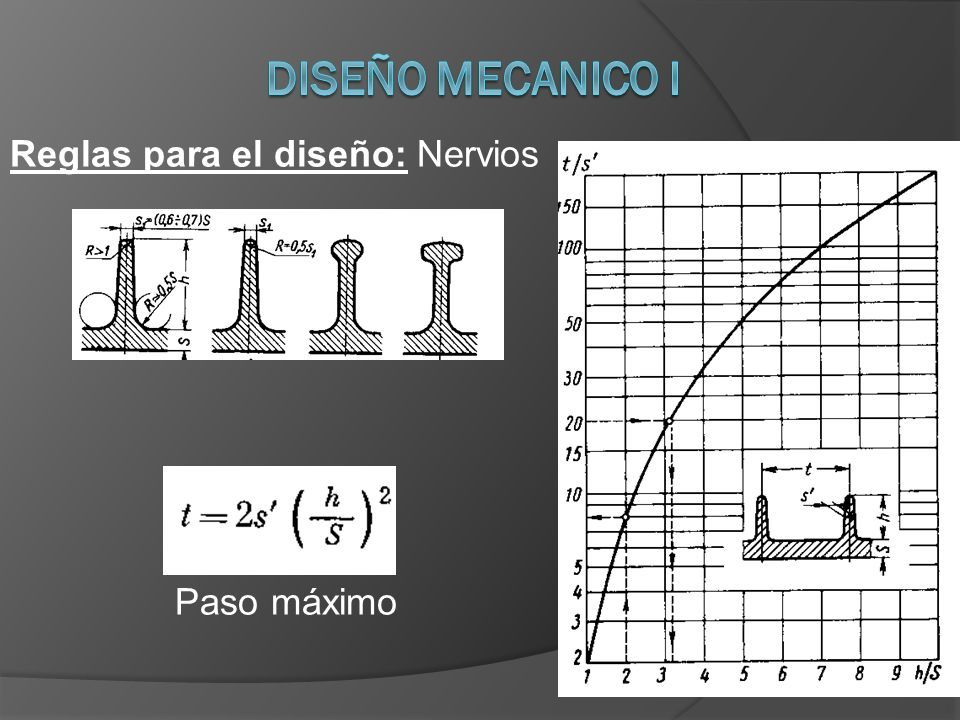

Reglas para el diseño: Nervios Paso máximo
44

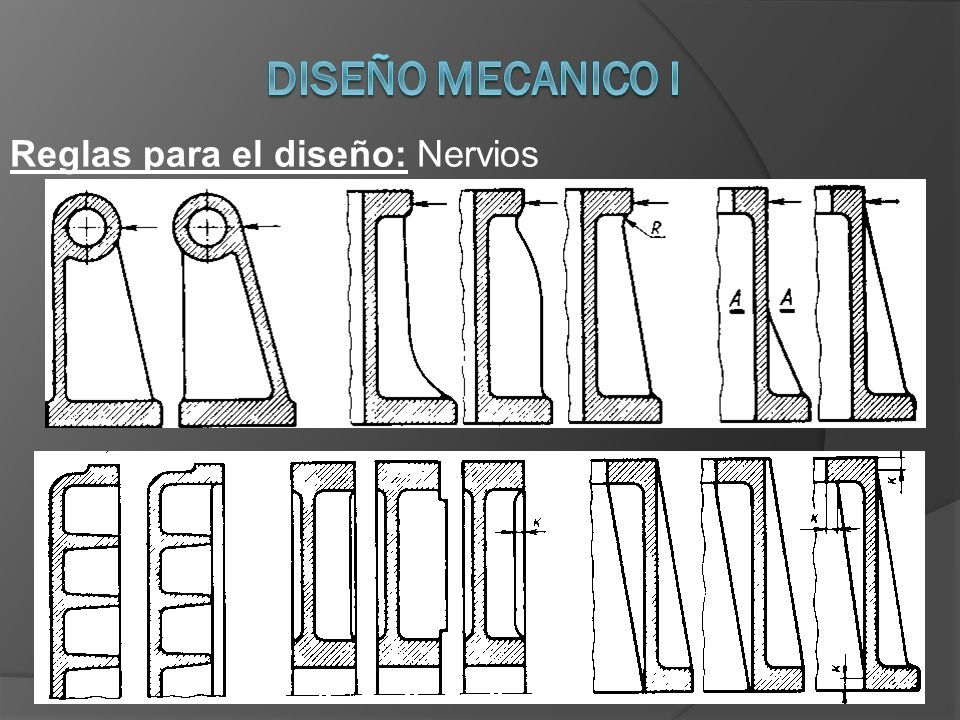

Reglas para el diseño: Nervios
45
Reglas para el diseño: Nervios
46
Reglas para el diseño: Base de tratamiento mecánico.
47
Reglas para el diseño: Desviaciones tolerables en piezas de fundición gris, nodular y de acero clase 1 A: Máxima dimensión exterior de la pieza.
48
Reglas para el diseño: Desviaciones tolerables en piezas de fundición gris, nodular y de acero clase 2 A: Máxima dimensión exterior de la pieza.
49

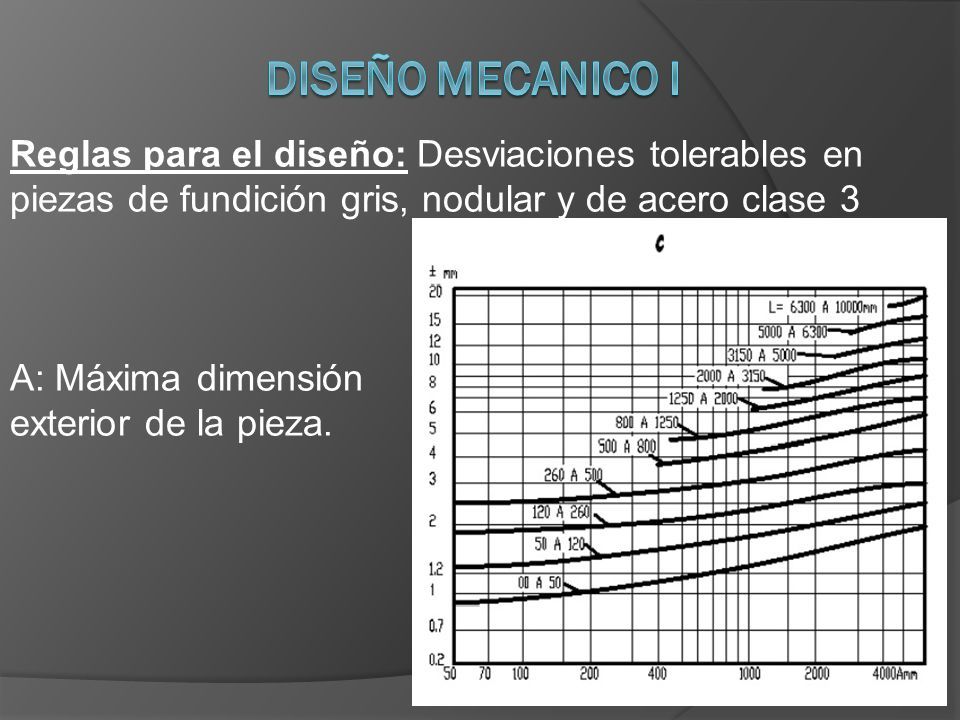

Reglas para el diseño: Desviaciones tolerables en piezas de fundición gris, nodular y de acero clase 3 A: Máxima dimensión exterior de la pieza.
50

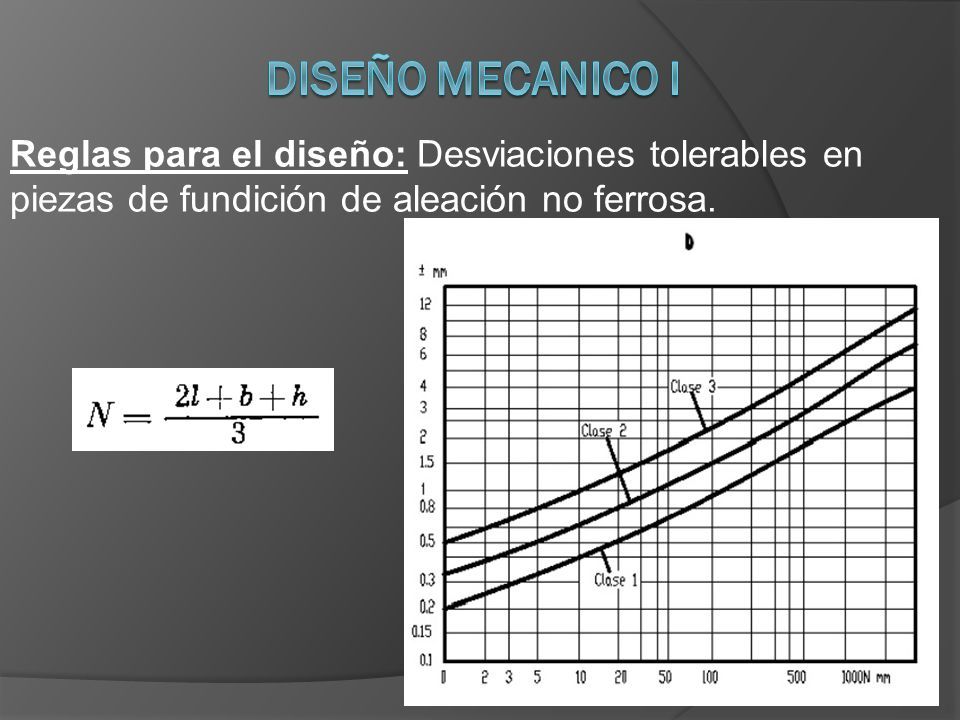

Reglas para el diseño: Desviaciones tolerables en piezas de fundición de aleación no ferrosa.
51
Reglas para el diseño: Inexactitudes al fundir en 2 cajas de moldeo.
52
Reglas para el diseño: Sobrematerial para tratamiento mecánico (mecanizado) clase 1. A: Máxima dimensión exterior de la pieza.
53
Reglas para el diseño: Sobrematerial para tratamiento mecánico (mecanizado) clase 2. A: Máxima dimensión exterior de la pieza.
54

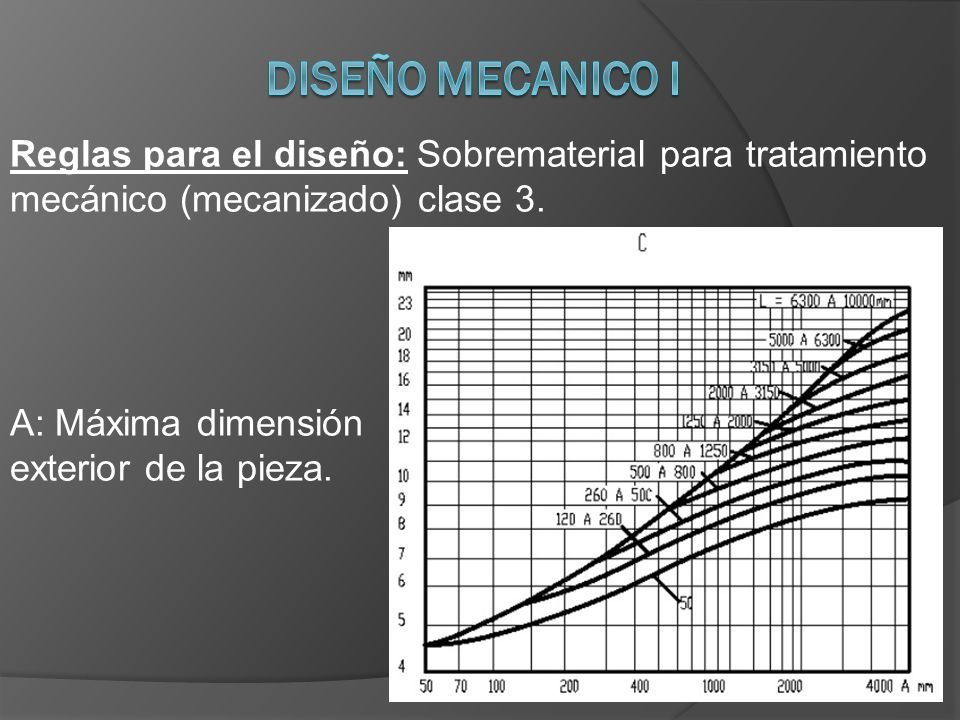

Reglas para el diseño: Sobrematerial para tratamiento mecánico (mecanizado) clase 3. A: Máxima dimensión exterior de la pieza.
55

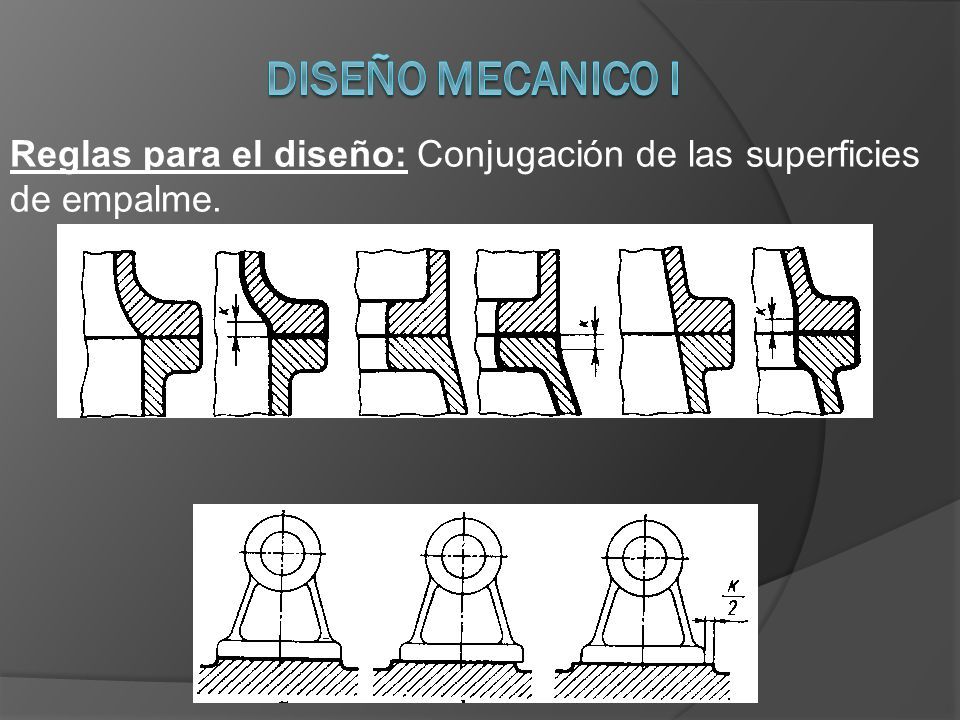

Reglas para el diseño: Conjugación de las superficies de empalme.
56

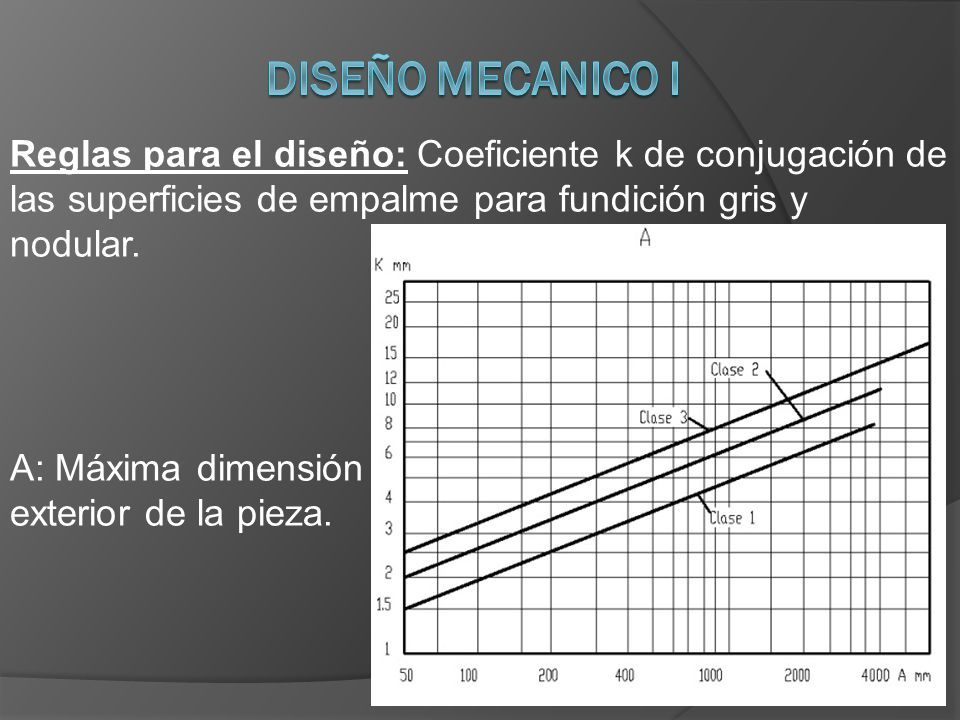

Reglas para el diseño: Coeficiente k de conjugación de las superficies de empalme para fundición gris y nodular. A: Máxima dimensión exterior de la pieza.
57
Reglas para el diseño: Coeficiente k de conjugación de las superficies de empalme para fundición de acero A: Máxima dimensión exterior de la pieza.
