Características y funciones de un Sistema de cableado. ( 1era Sesión)

Presentación del tema: "Características y funciones de un Sistema de cableado. ( 1era Sesión)"— Transcripción de la presentación:

1 Características y funciones de un Sistema de cableado. ( 1era Sesión)

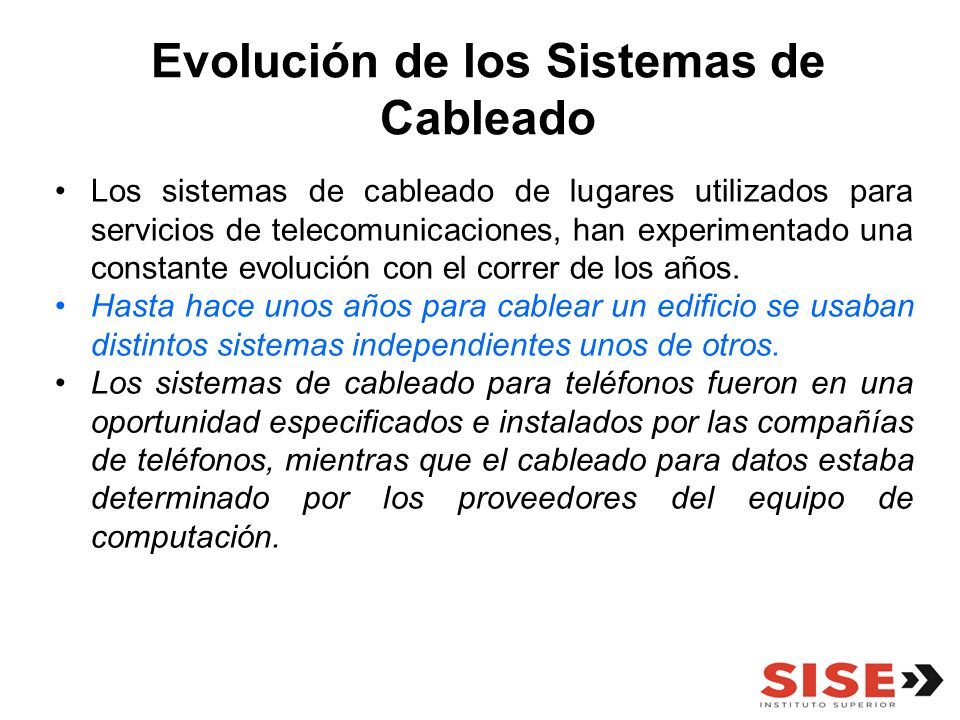

2 2 Evolución de los Sistemas de Cableado Los sistemas de cableado de lugares utilizados para servicios de telecomunicaciones, han experimentado una constante evolución con el correr de los años. Hasta hace unos años para cablear un edificio se usaban distintos sistemas independientes unos de otros. Los sistemas de cableado para teléfonos fueron en una oportunidad especificados e instalados por las compañías de teléfonos, mientras que el cableado para datos estaba determinado por los proveedores del equipo de computación.

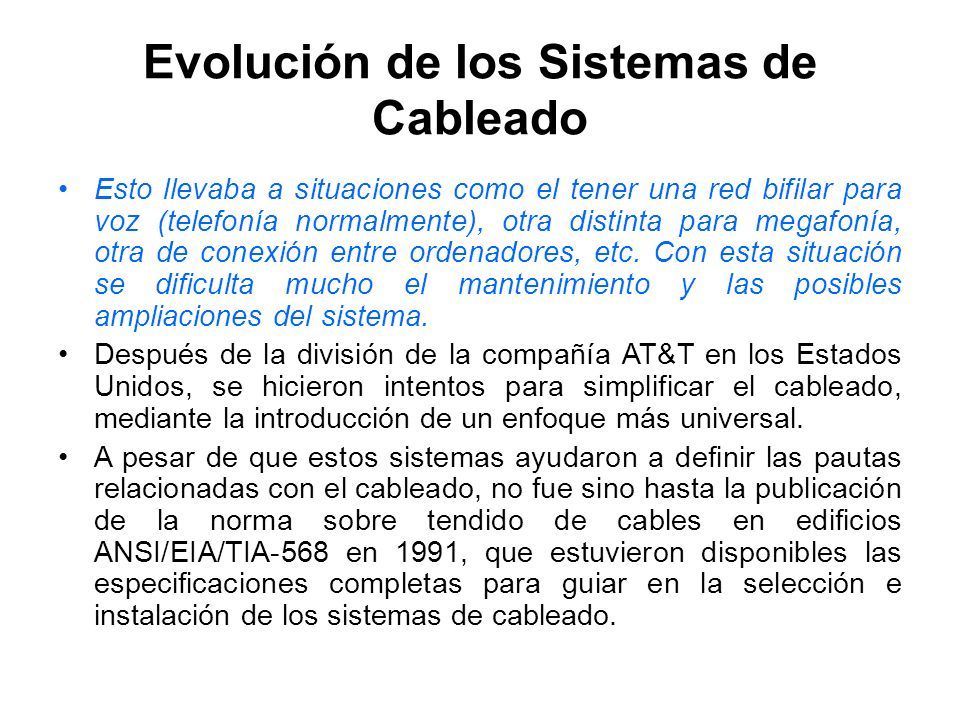

3 Evolución de los Sistemas de Cableado Esto llevaba a situaciones como el tener una red bifilar para voz (telefonía normalmente), otra distinta para megafonía, otra de conexión entre ordenadores, etc. Con esta situación se dificulta mucho el mantenimiento y las posibles ampliaciones del sistema. Después de la división de la compañía AT&T en los Estados Unidos, se hicieron intentos para simplificar el cableado, mediante la introducción de un enfoque más universal. A pesar de que estos sistemas ayudaron a definir las pautas relacionadas con el cableado, no fue sino hasta la publicación de la norma sobre tendido de cables en edificios ANSI/EIA/TIA-568 en 1991, que estuvieron disponibles las especificaciones completas para guiar en la selección e instalación de los sistemas de cableado.

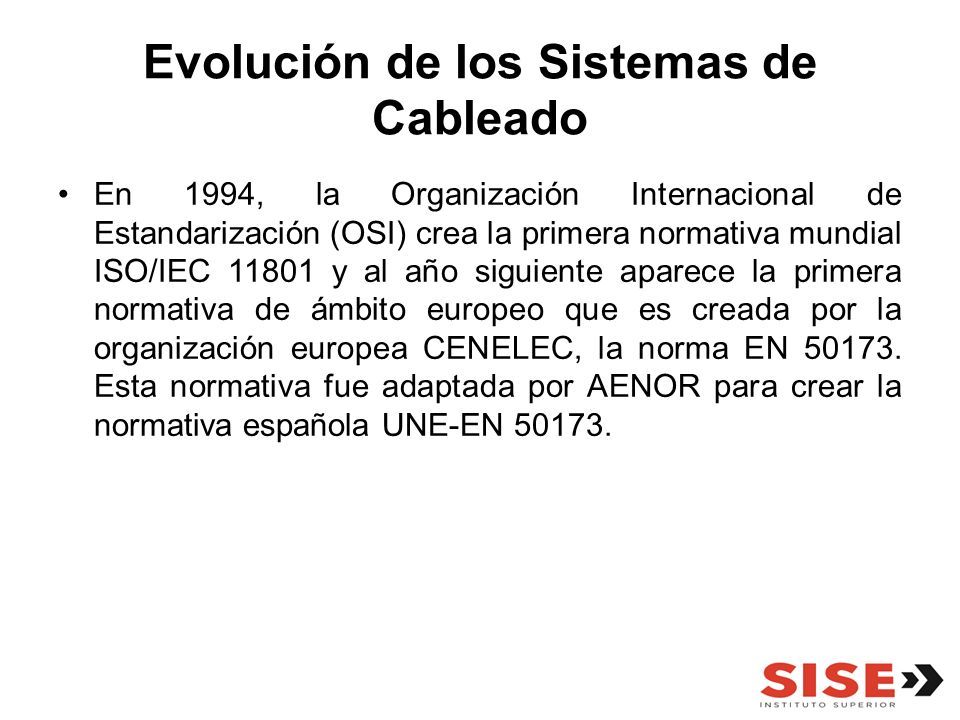

4 Evolución de los Sistemas de Cableado En 1994, la Organización Internacional de Estandarización (OSI) crea la primera normativa mundial ISO/IEC 11801 y al año siguiente aparece la primera normativa de ámbito europeo que es creada por la organización europea CENELEC, la norma EN 50173. Esta normativa fue adaptada por AENOR para crear la normativa española UNE-EN 50173.

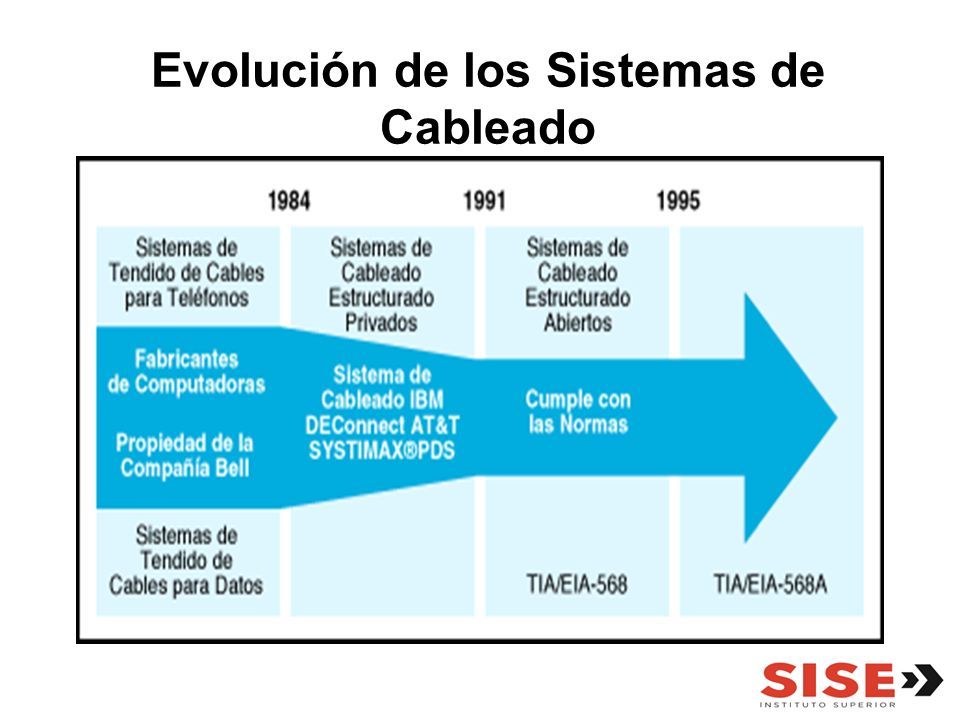

5 5 Evolución de los Sistemas de Cableado

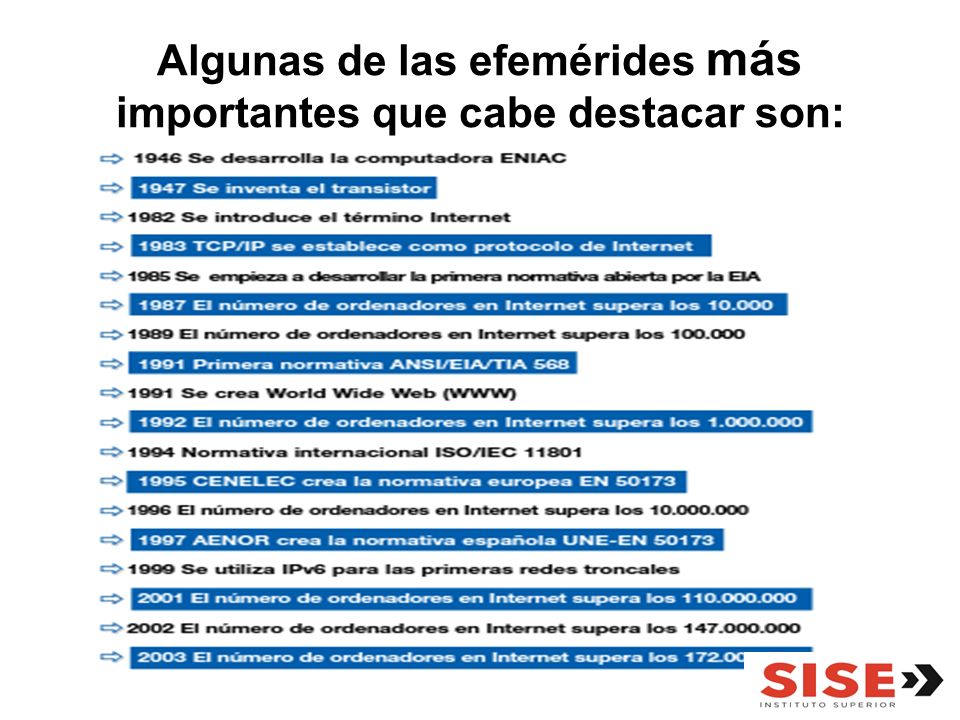

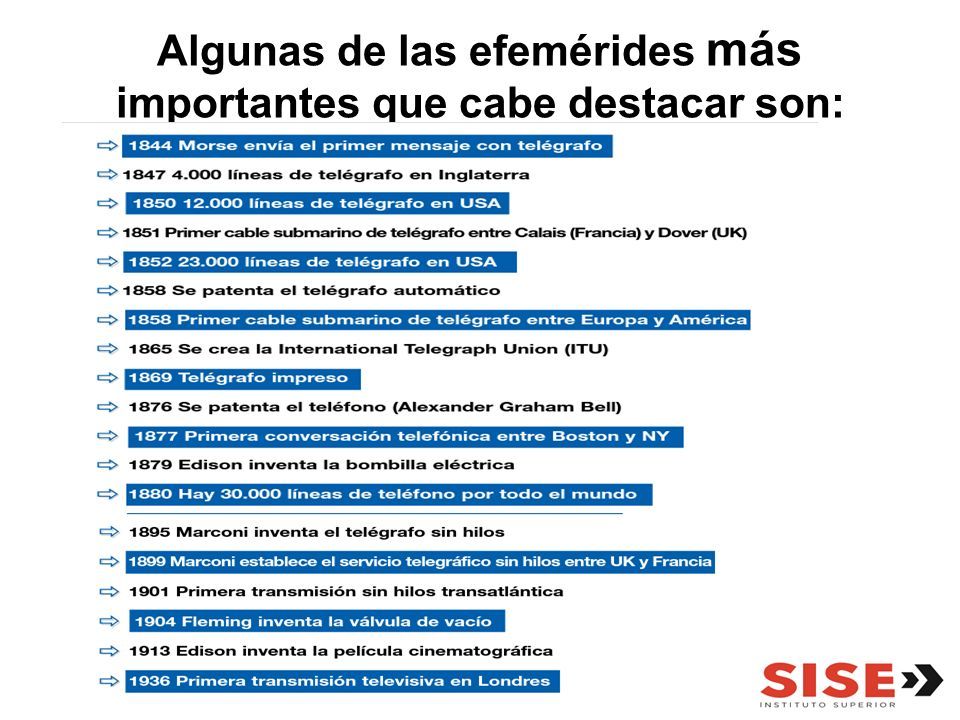

6 Algunas de las efemérides más importantes que cabe destacar son:

7

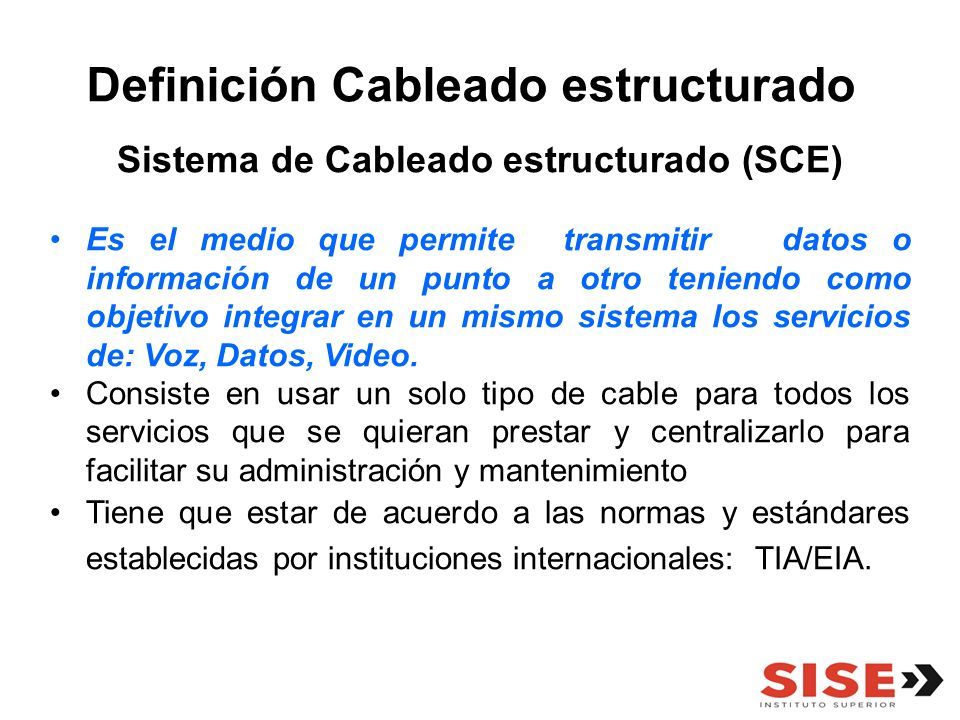

8 8 Definición Cableado estructurado Sistema de Cableado estructurado (SCE) Es el medio que permite transmitir datos o información de un punto a otro teniendo como objetivo integrar en un mismo sistema los servicios de: Voz, Datos, Video. Consiste en usar un solo tipo de cable para todos los servicios que se quieran prestar y centralizarlo para facilitar su administración y mantenimiento Tiene que estar de acuerdo a las normas y estándares establecidas por instituciones internacionales: TIA/EIA.

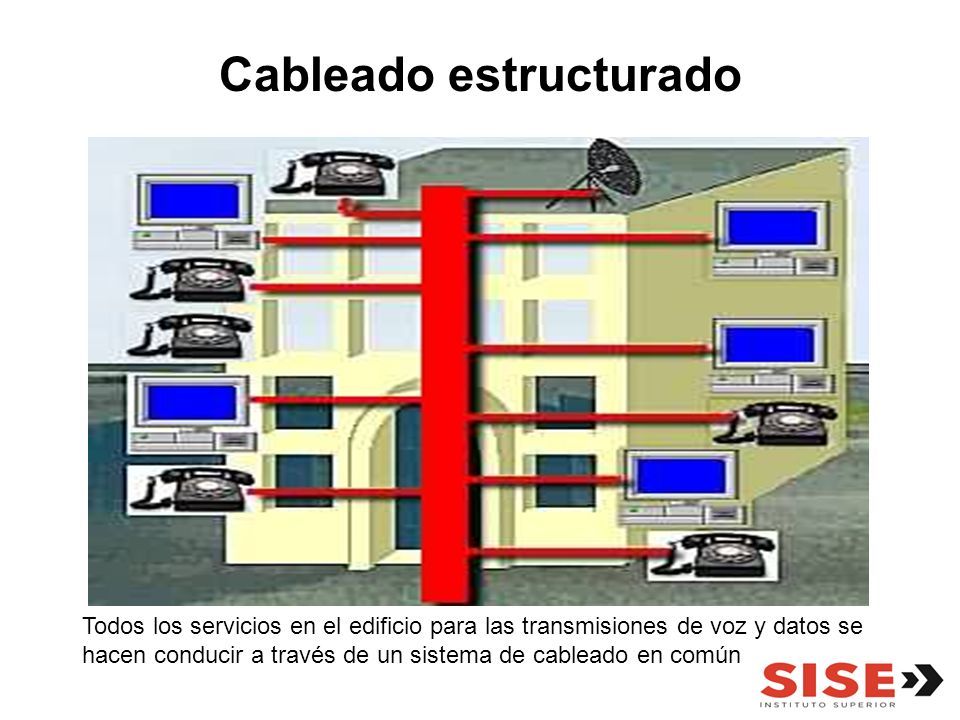

9 Todos los servicios en el edificio para las transmisiones de voz y datos se hacen conducir a través de un sistema de cableado en común Cableado estructurado

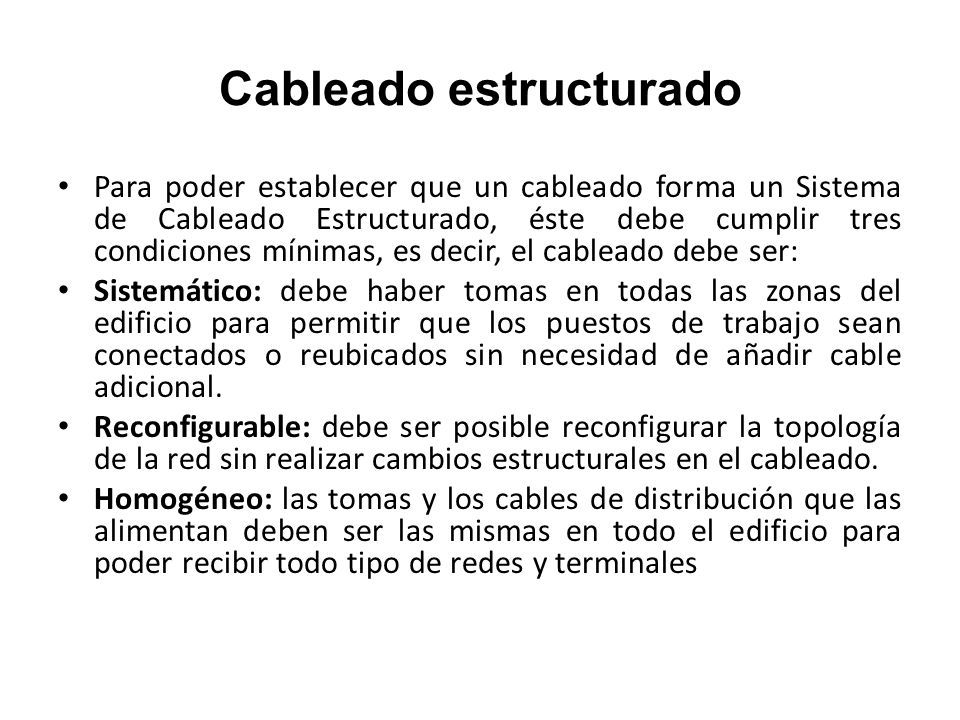

10 Para poder establecer que un cableado forma un Sistema de Cableado Estructurado, éste debe cumplir tres condiciones mínimas, es decir, el cableado debe ser: Sistemático: debe haber tomas en todas las zonas del edificio para permitir que los puestos de trabajo sean conectados o reubicados sin necesidad de añadir cable adicional. Reconfigurable: debe ser posible reconfigurar la topología de la red sin realizar cambios estructurales en el cableado. Homogéneo: las tomas y los cables de distribución que las alimentan deben ser las mismas en todo el edificio para poder recibir todo tipo de redes y terminales Cableado estructurado

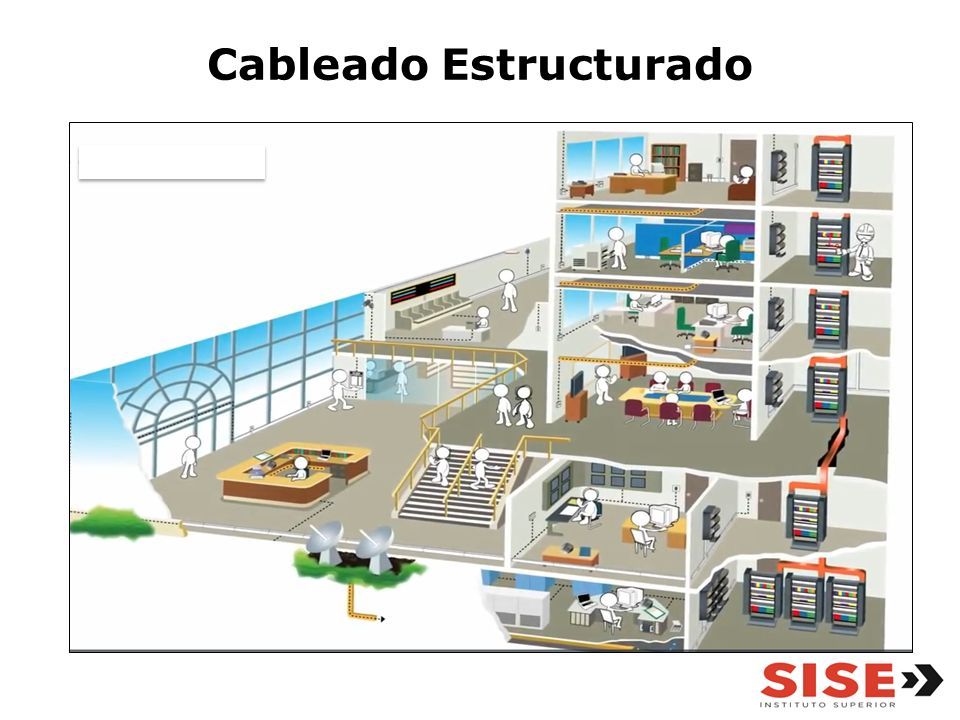

11 Cableado Estructurado

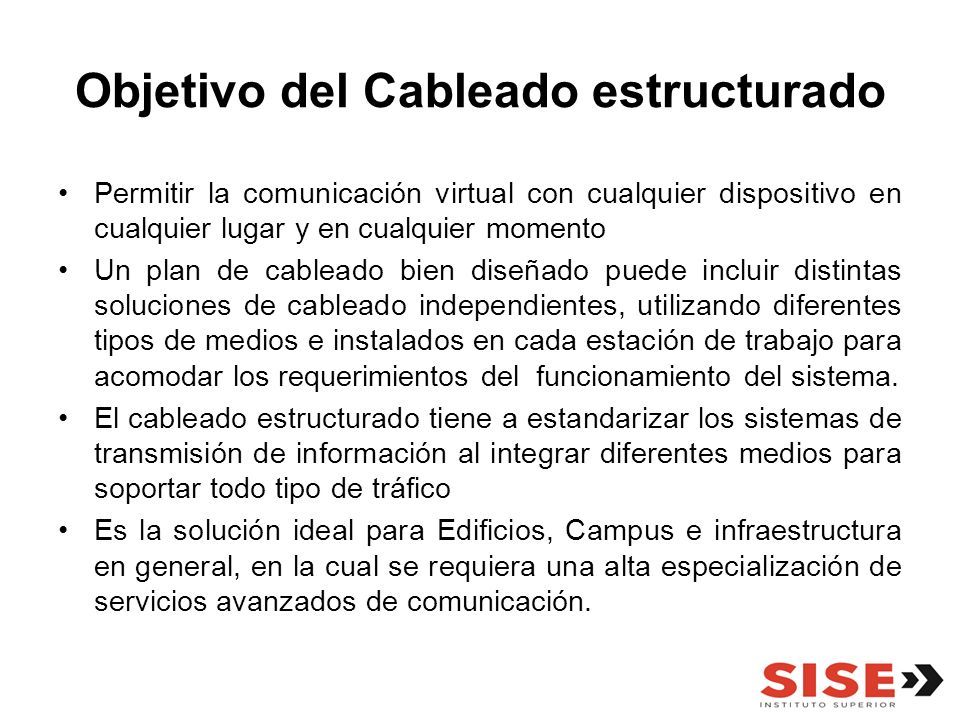

12 Objetivo del Cableado estructurado Permitir la comunicación virtual con cualquier dispositivo en cualquier lugar y en cualquier momento Un plan de cableado bien diseñado puede incluir distintas soluciones de cableado independientes, utilizando diferentes tipos de medios e instalados en cada estación de trabajo para acomodar los requerimientos del funcionamiento del sistema. El cableado estructurado tiene a estandarizar los sistemas de transmisión de información al integrar diferentes medios para soportar todo tipo de tráfico Es la solución ideal para Edificios, Campus e infraestructura en general, en la cual se requiera una alta especialización de servicios avanzados de comunicación.

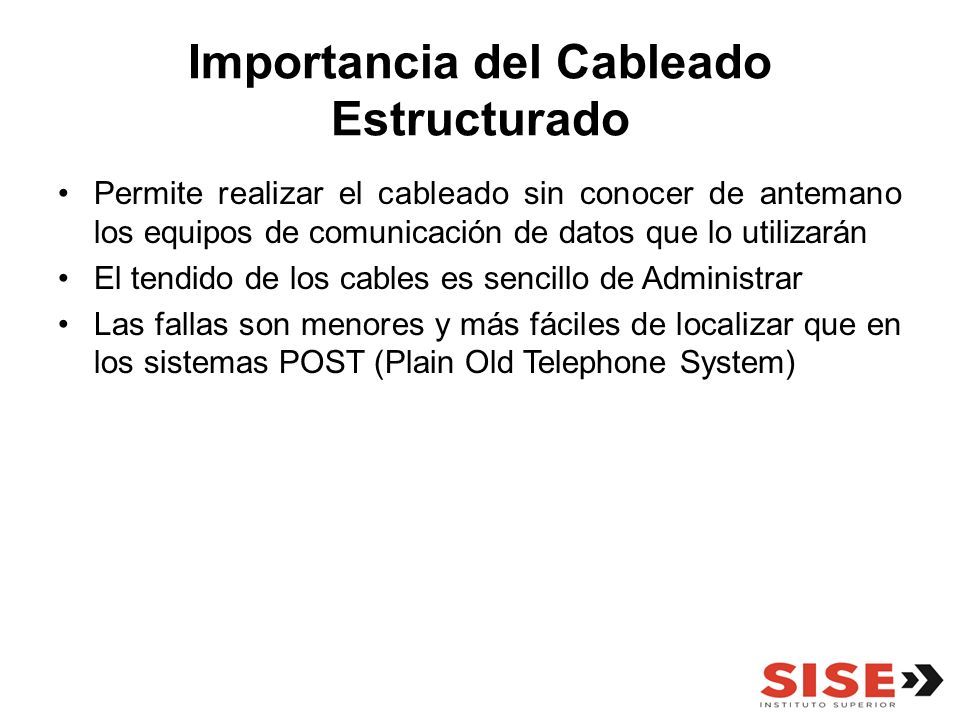

13 Importancia del Cableado Estructurado Permite realizar el cableado sin conocer de antemano los equipos de comunicación de datos que lo utilizarán El tendido de los cables es sencillo de Administrar Las fallas son menores y más fáciles de localizar que en los sistemas POST (Plain Old Telephone System)

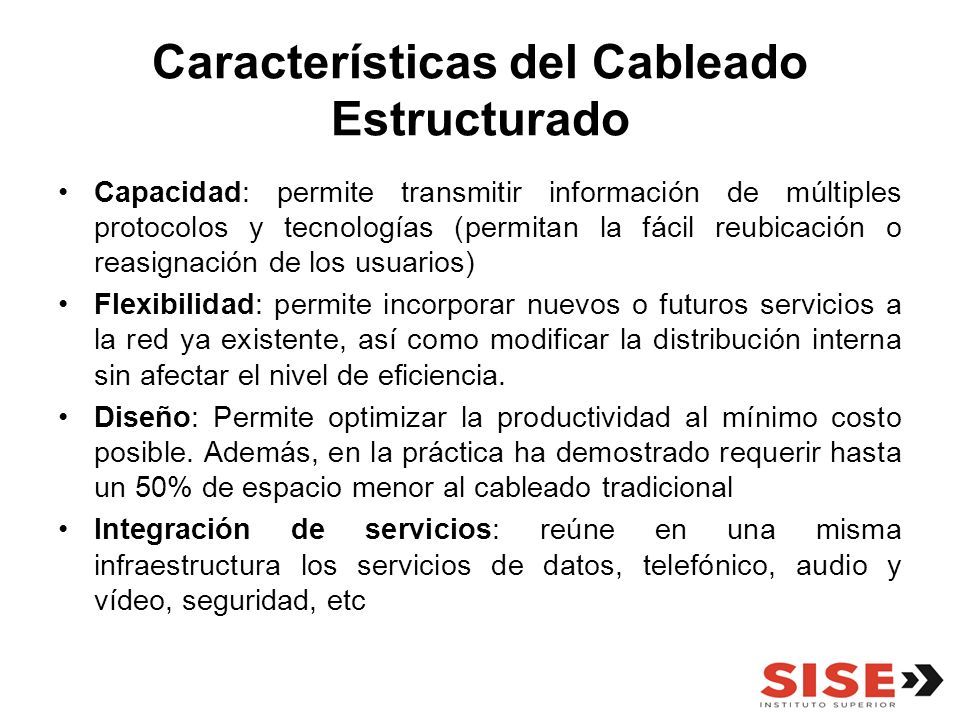

14 Características del Cableado Estructurado Capacidad: permite transmitir información de múltiples protocolos y tecnologías (permitan la fácil reubicación o reasignación de los usuarios) Flexibilidad: permite incorporar nuevos o futuros servicios a la red ya existente, así como modificar la distribución interna sin afectar el nivel de eficiencia. Diseño: Permite optimizar la productividad al mínimo costo posible. Además, en la práctica ha demostrado requerir hasta un 50% de espacio menor al cableado tradicional Integración de servicios: reúne en una misma infraestructura los servicios de datos, telefónico, audio y vídeo, seguridad, etc

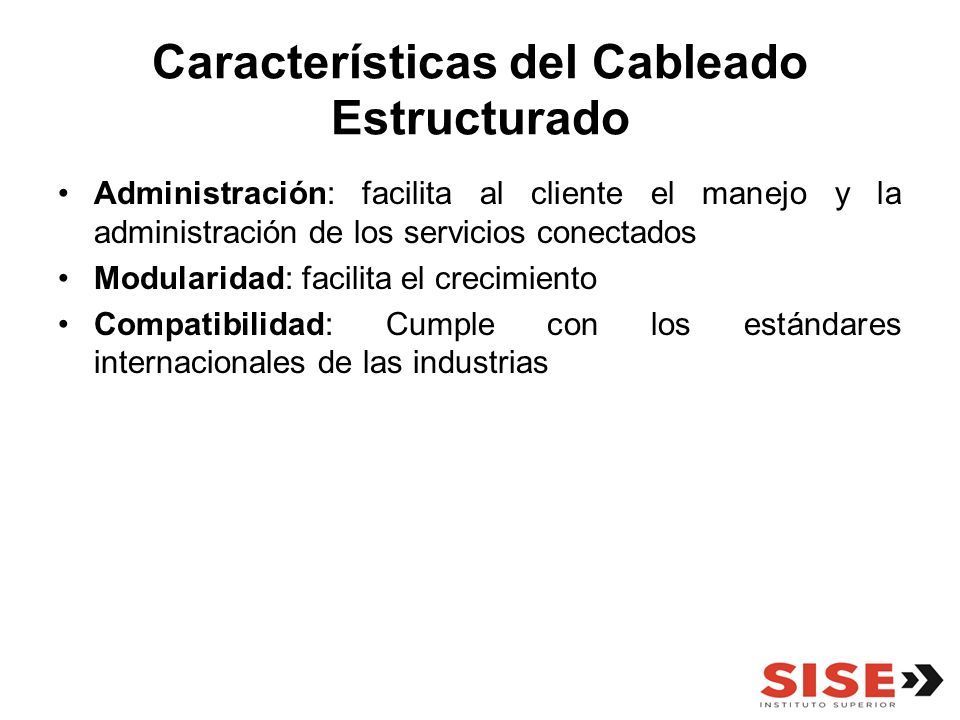

15 Características del Cableado Estructurado Administración: facilita al cliente el manejo y la administración de los servicios conectados Modularidad: facilita el crecimiento Compatibilidad: Cumple con los estándares internacionales de las industrias

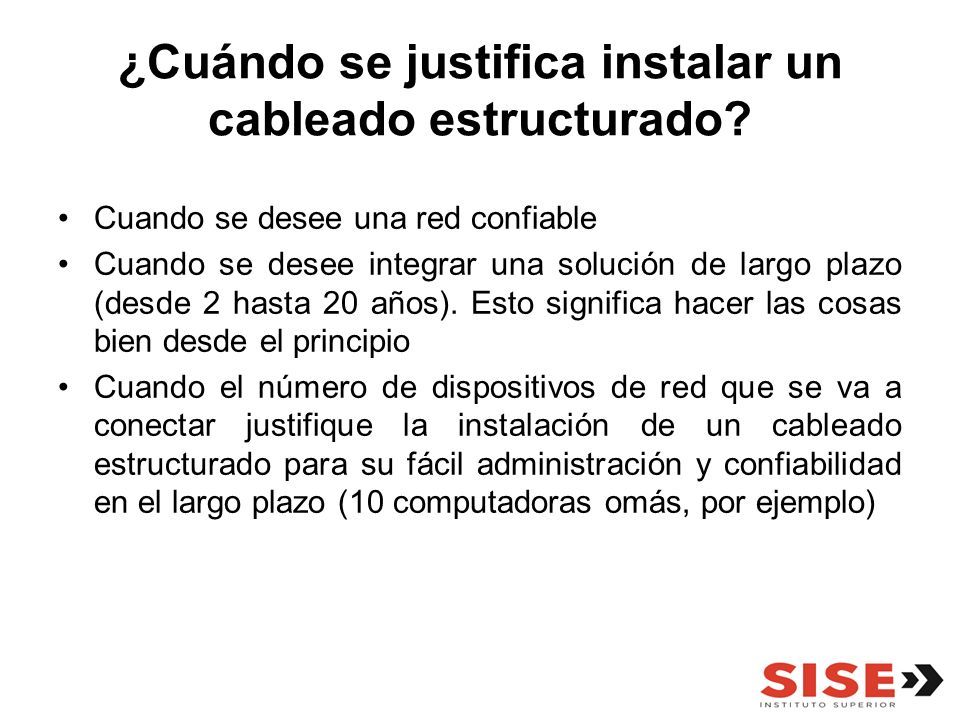

16 ¿Cuándo se justifica instalar un cableado estructurado? Cuando se desee una red confiable Cuando se desee integrar una solución de largo plazo (desde 2 hasta 20 años). Esto significa hacer las cosas bien desde el principio Cuando el número de dispositivos de red que se va a conectar justifique la instalación de un cableado estructurado para su fácil administración y confiabilidad en el largo plazo (10 computadoras omás, por ejemplo)

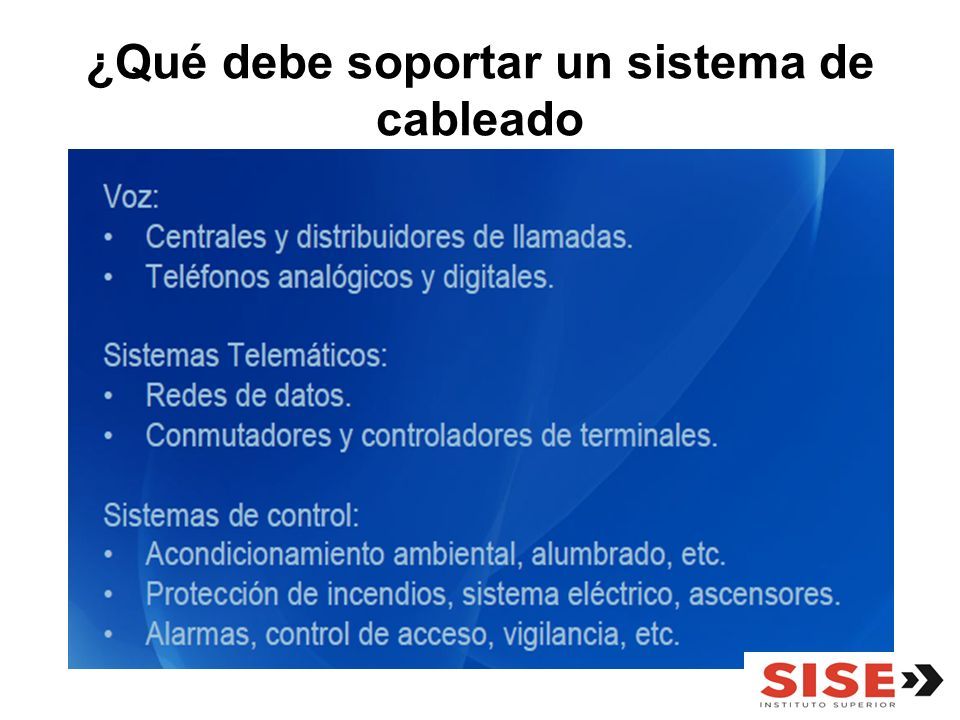

17 ¿Qué debe soportar un sistema de cableado

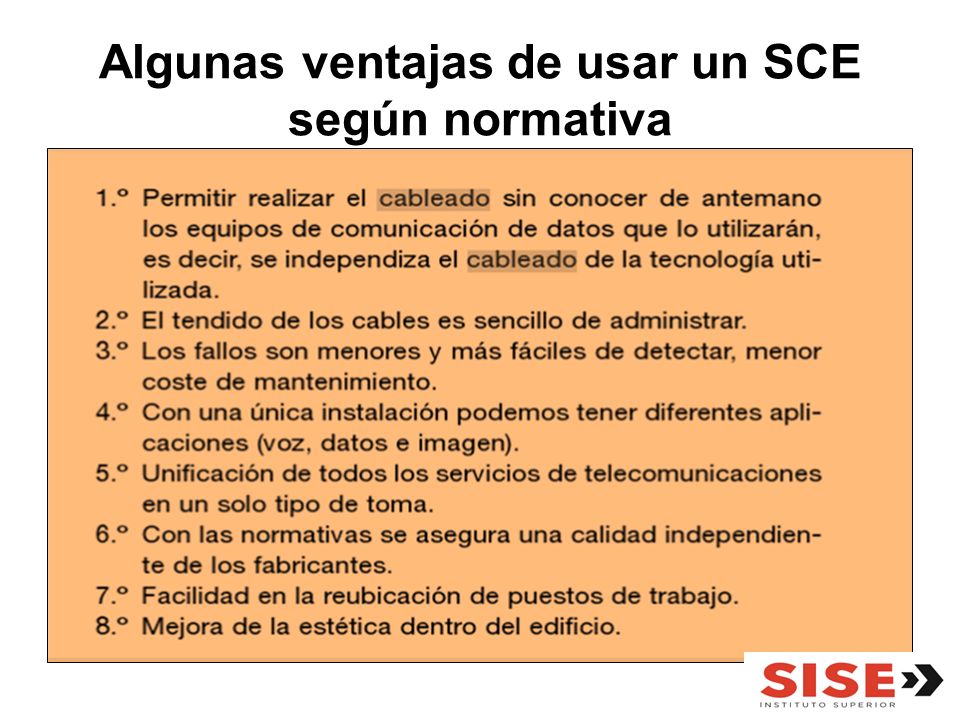

18 Algunas ventajas de usar un SCE según normativa

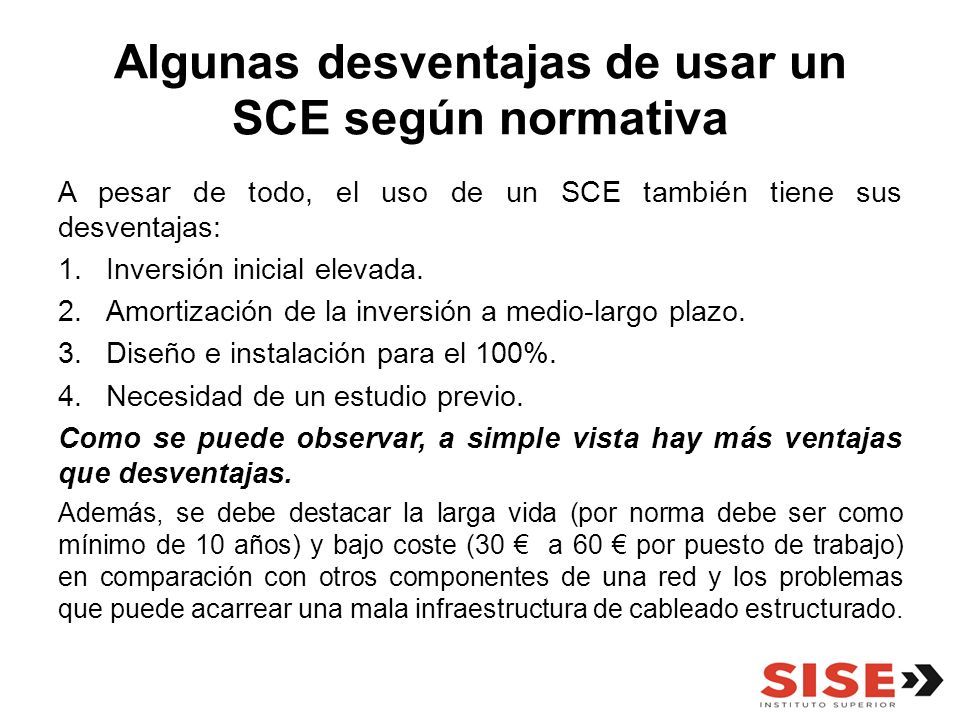

19 Algunas desventajas de usar un SCE según normativa A pesar de todo, el uso de un SCE también tiene sus desventajas: 1.Inversión inicial elevada. 2.Amortización de la inversión a medio-largo plazo. 3.Diseño e instalación para el 100%. 4.Necesidad de un estudio previo. Como se puede observar, a simple vista hay más ventajas que desventajas. Además, se debe destacar la larga vida (por norma debe ser como mínimo de 10 años) y bajo coste (30 € a 60 € por puesto de trabajo) en comparación con otros componentes de una red y los problemas que puede acarrear una mala infraestructura de cableado estructurado.

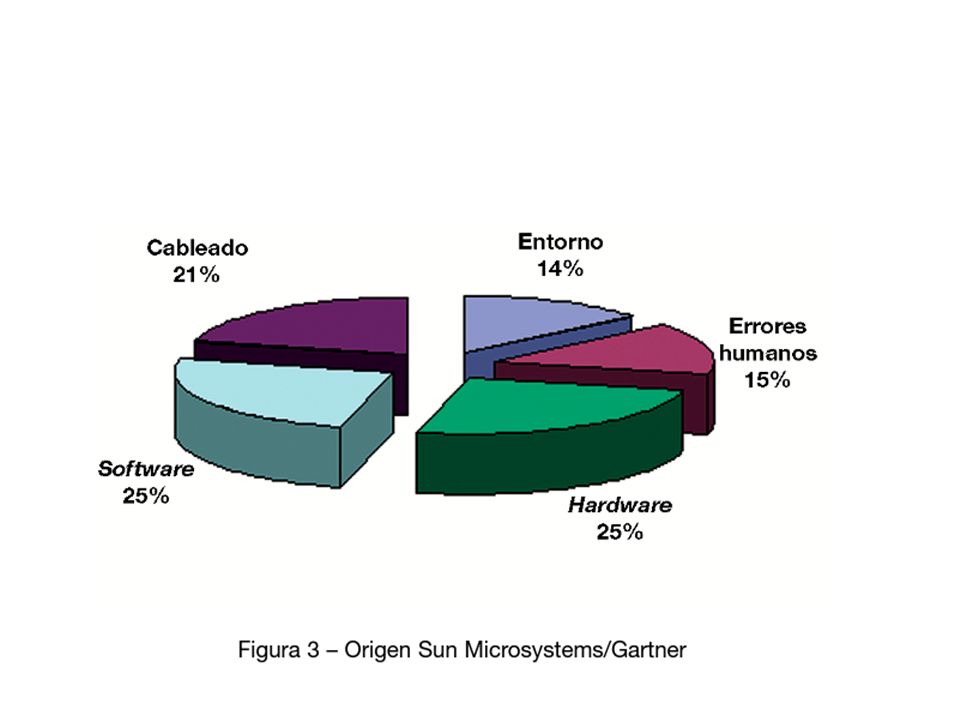

20 Se estima que el 5% de la inversión del montaje de una red es destinado al cableado estructurado. Para darse cuenta de la importancia del cableado, simplemente comentar que casi una cuarta parte de los errores que se producen en la red son debidos a problemas existentes con el cableado estructurado.

21

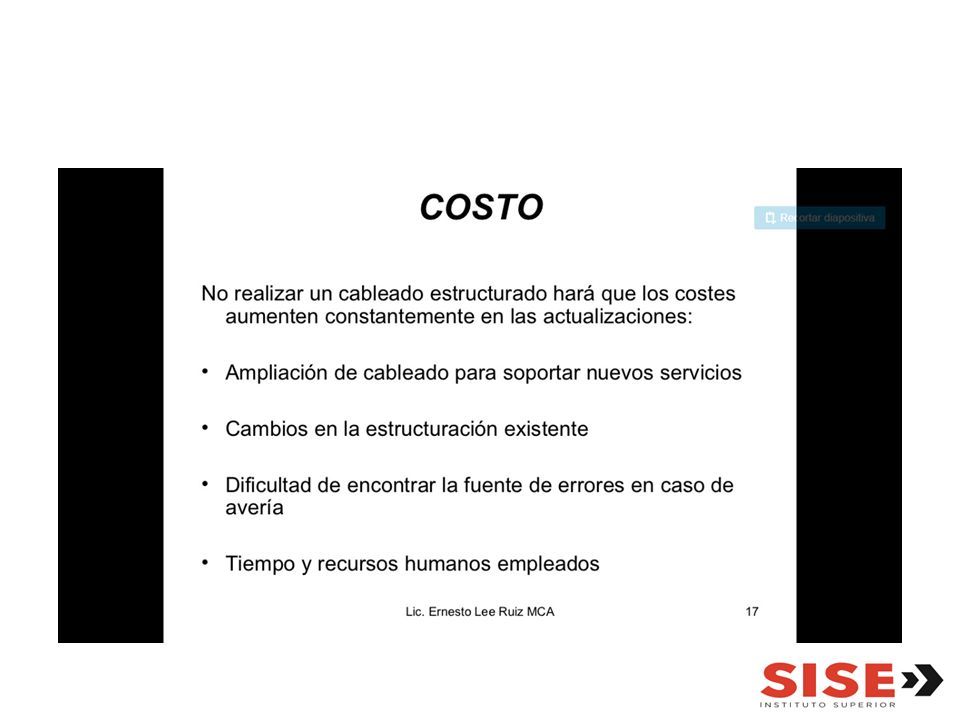

22

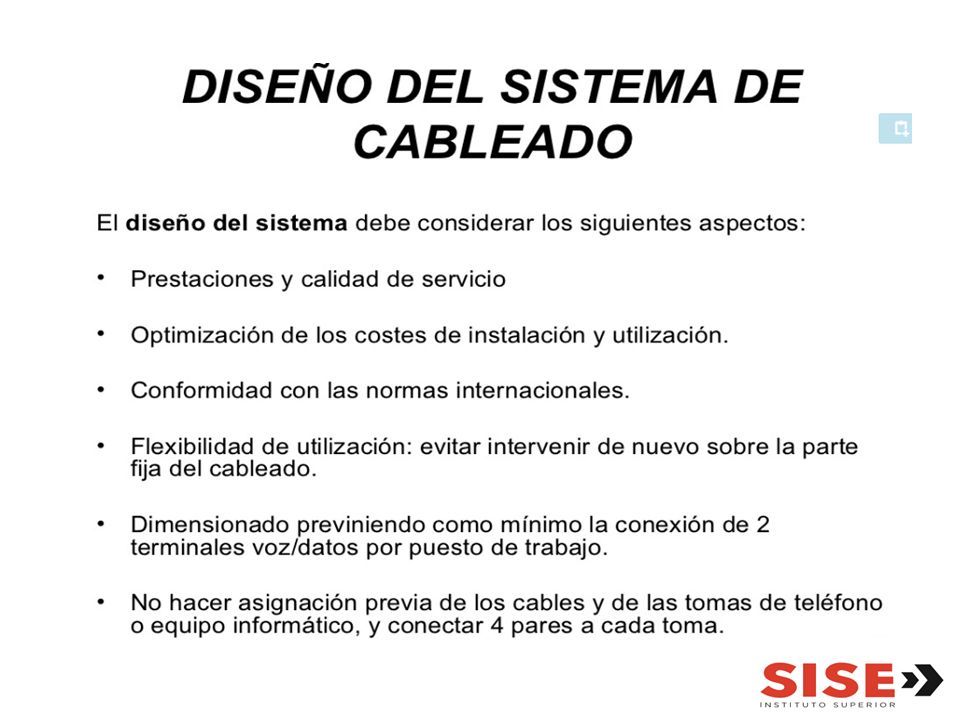

23

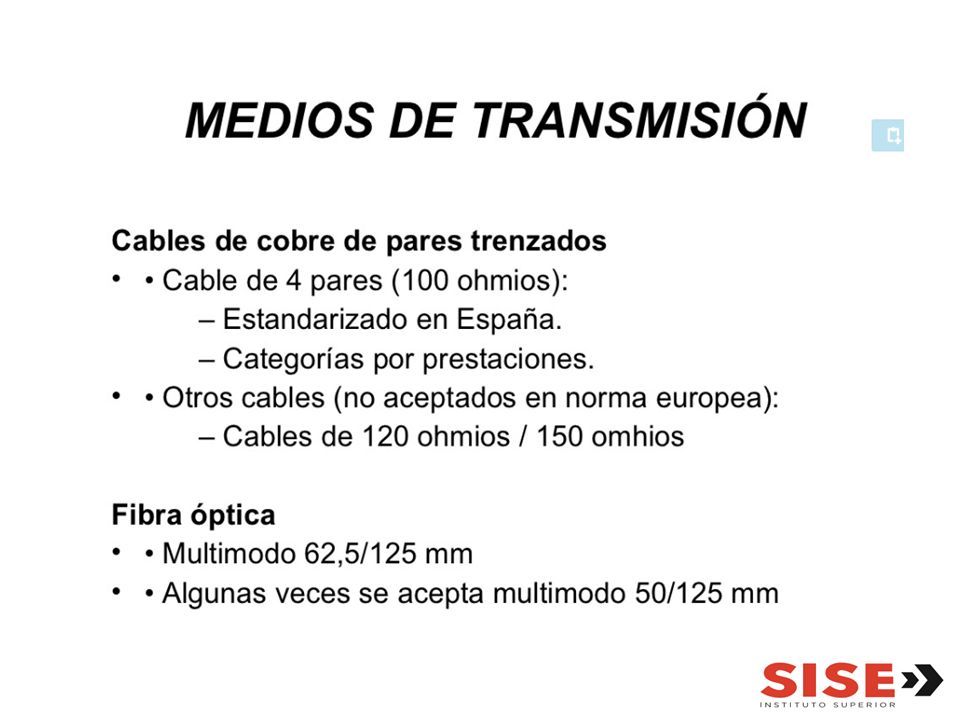

24

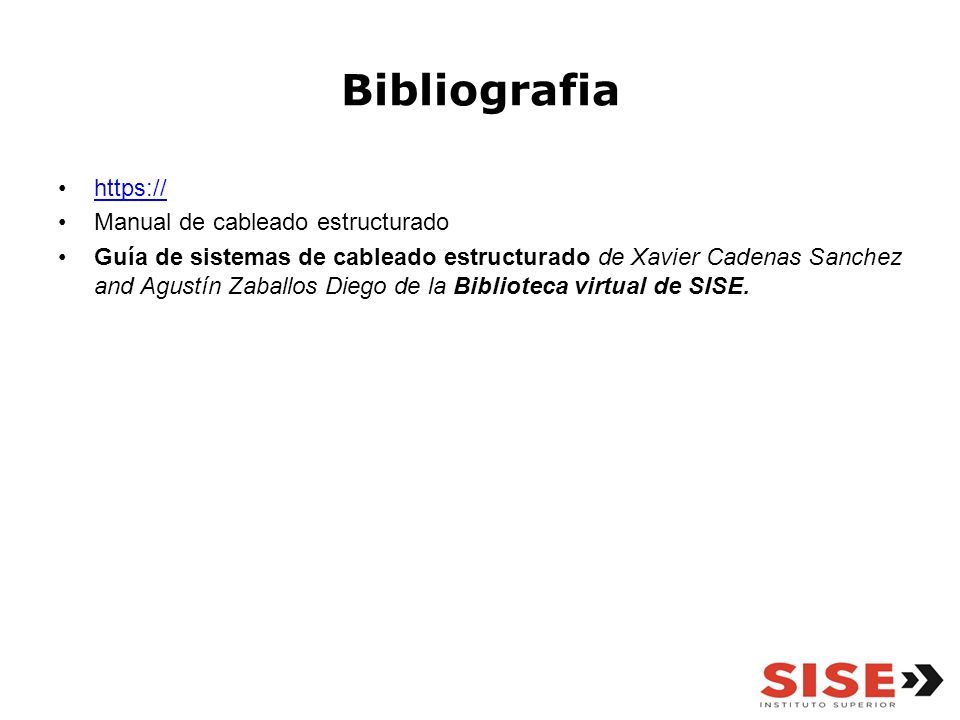

25 Bibliografia https:// Manual de cableado estructurado Guía de sistemas de cableado estructurado de Xavier Cadenas Sanchez and Agustín Zaballos Diego de la Biblioteca virtual de SISE.
