2 Cuando las generaciones futuras juzguen a los ingenieros que estuvieron antes, tal vez lleguen a la conclusión de que no supimos evaluar adecuadamente la situación. Evitemos pasar a la historia como las generaciones de ingenieros que, a pesar de estar al tanto de lo que ocurría, no se mostraron interesadas. “ ” Perspectivas de la Operación del Sector Eléctrico Argentino en el marco de la Transición Energética “Sin las sombras ignoraríamos el valor de la luz” José Ingenieros “En las tinieblas la imaginación trabaja más activamente que en plena luz” Immanuel Kant

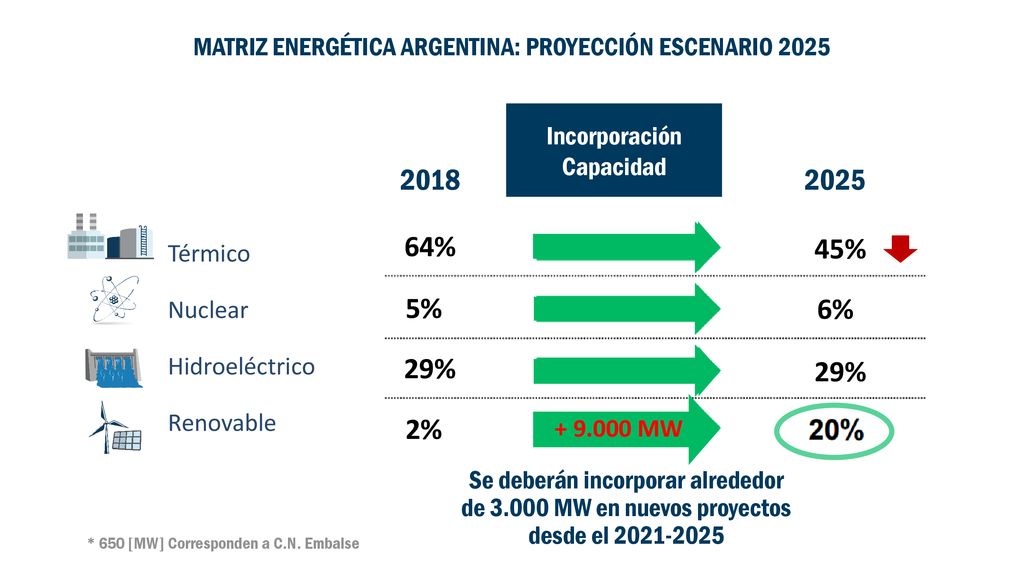

3 MATRIZ ENERGÉTICA ARGENTINA: PROYECCIÓN ESCENARIO 2025
Incorporación Capacidad 2018 2025 Térmico Nuclear Hidroeléctrico Renovable 64% 45% 5% 6% 29% 29% MW 2% Se deberán incorporar alrededor de MW en nuevos proyectos desde el * 650 [MW] Corresponden a C.N. Embalse

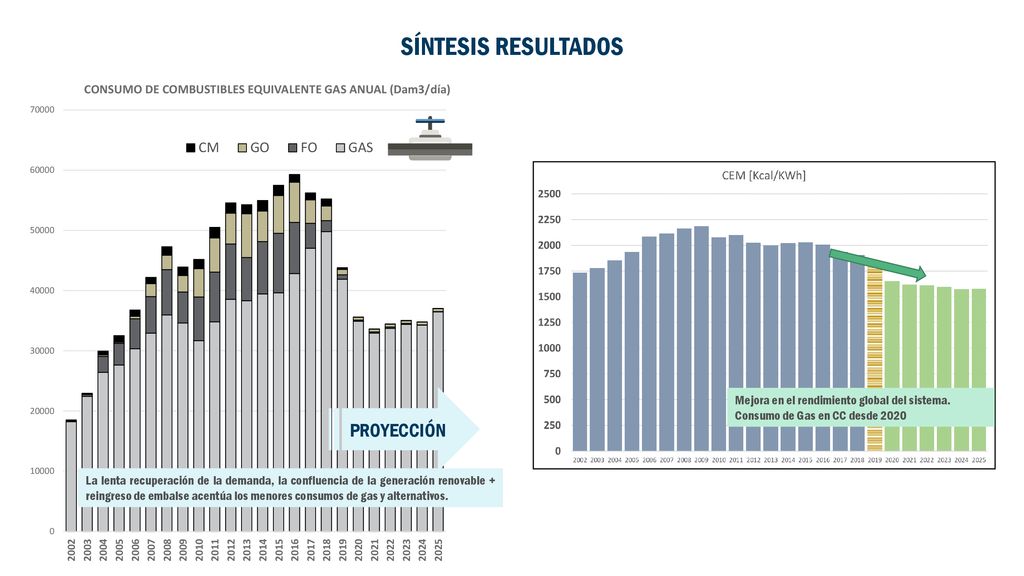

4 SÍNTESIS RESULTADOS Mejora en el rendimiento global del sistema.
Consumo de Gas en CC desde 2020 La lenta recuperación de la demanda, la confluencia de la generación renovable + reingreso de embalse acentúa los menores consumos de gas y alternativos.

5 RESULTADOS COMBUSTIBLES
CONSUMOS

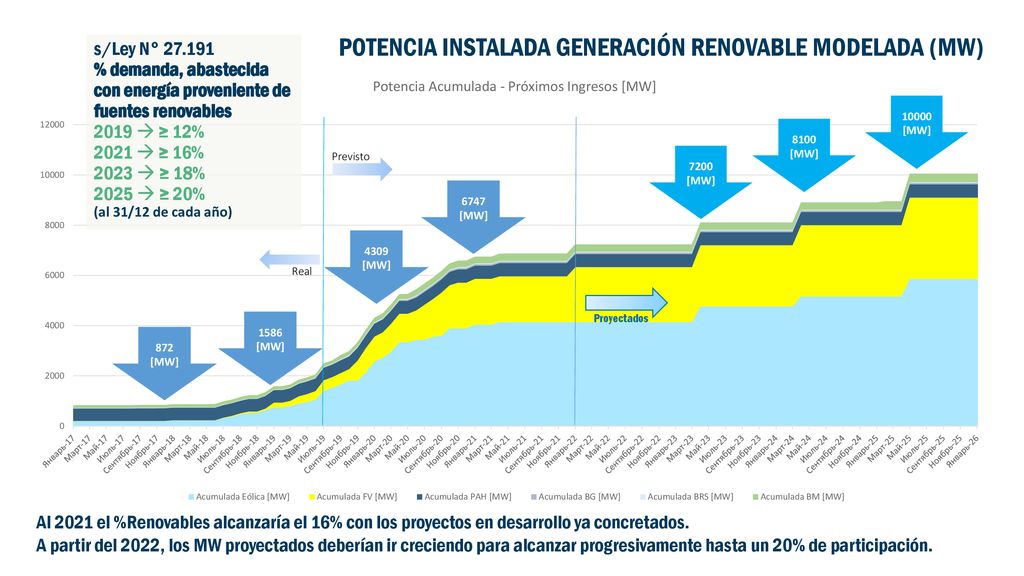

6 POTENCIA INSTALADA GENERACIÓN RENOVABLE MODELADA (MW)
s/Ley N° % demanda, abastecida con energía proveniente de fuentes renovables 2019  ≥ 12% 2021  ≥ 16% 2023  ≥ 18% 2025  ≥ 20% (al 31/12 de cada año) 10000 [MW] 8100 [MW] 7200 [MW] Proyectados Al 2021 el %Renovables alcanzaría el 16% con los proyectos en desarrollo ya concretados. A partir del 2022, los MW proyectados deberían ir creciendo para alcanzar progresivamente hasta un 20% de participación.

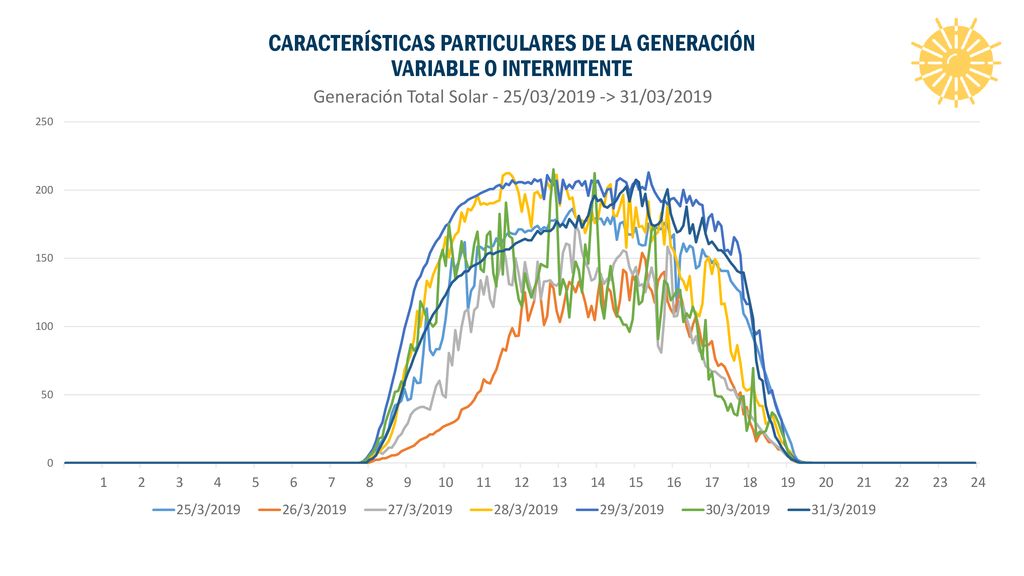

7 CARACTERÍSTICAS PARTICULARES DE LA GENERACIÓN VARIABLE O INTERMITENTE

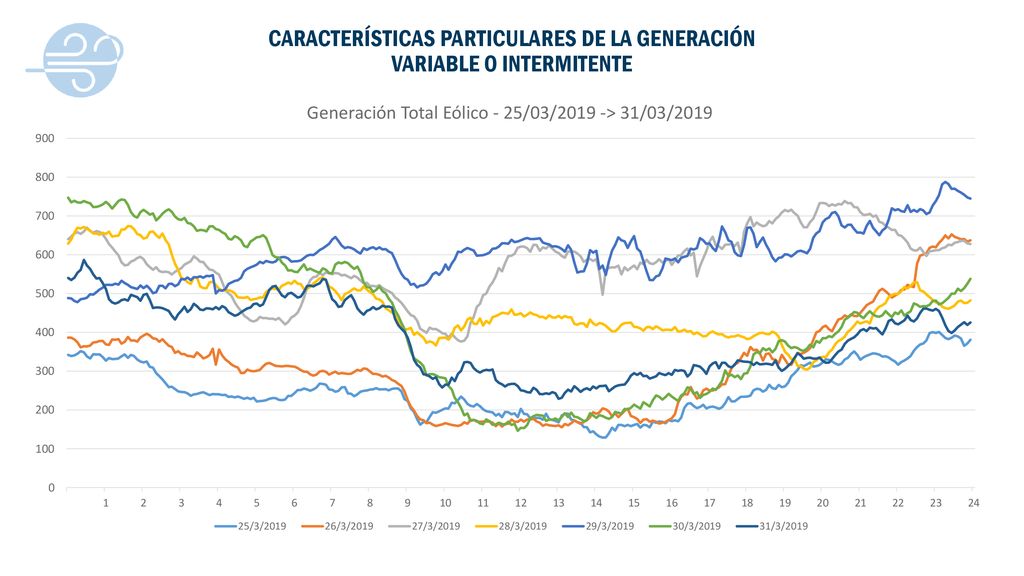

8 CARACTERÍSTICAS PARTICULARES DE LA GENERACIÓN VARIABLE O INTERMITENTE

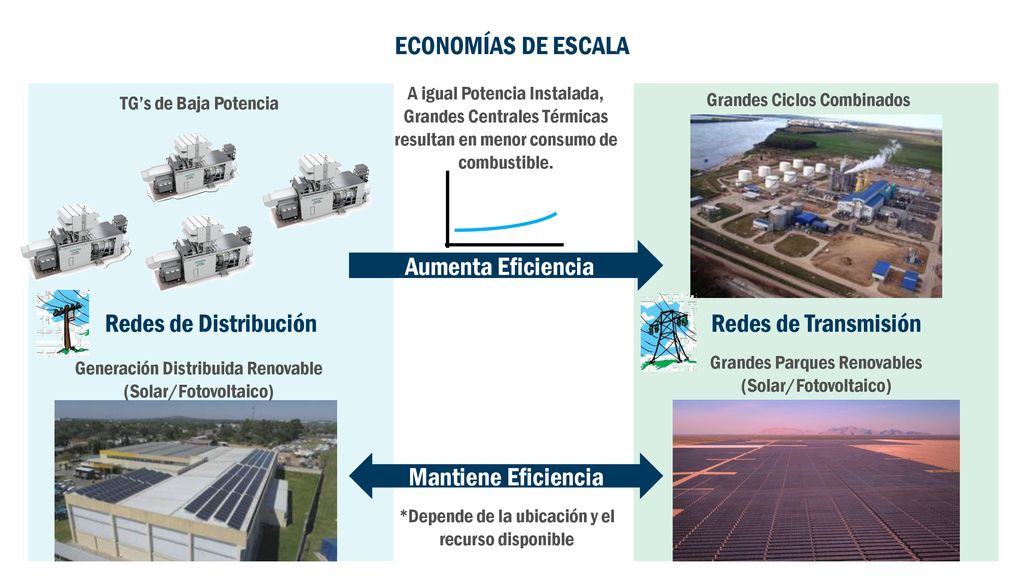

9 ECONOMÍAS DE ESCALA Redes de Distribución Redes de Transmisión
A igual Potencia Instalada, Grandes Centrales Térmicas resultan en menor consumo de combustible. Redes de Distribución TG’s de Baja Potencia Redes de Transmisión Grandes Ciclos Combinados Aumenta Eficiencia Grandes Parques Renovables (Solar/Fotovoltaico) Generación Distribuida Renovable (Solar/Fotovoltaico) Mantiene Eficiencia *Depende de la ubicación y el recurso disponible

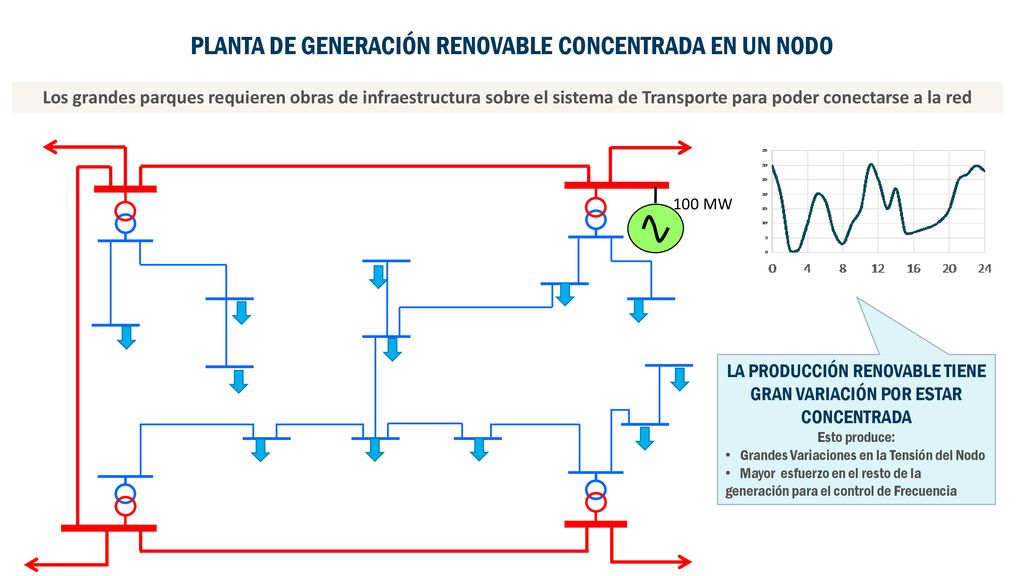

10 PLANTA DE GENERACIÓN RENOVABLE CONCENTRADA EN UN NODO
Los grandes parques requieren obras de infraestructura sobre el sistema de Transporte para poder conectarse a la red 100 MW LA PRODUCCIÓN RENOVABLE TIENE GRAN VARIACIÓN POR ESTAR CONCENTRADA Esto produce: Grandes Variaciones en la Tensión del Nodo Mayor esfuerzo en el resto de la generación para el control de Frecuencia

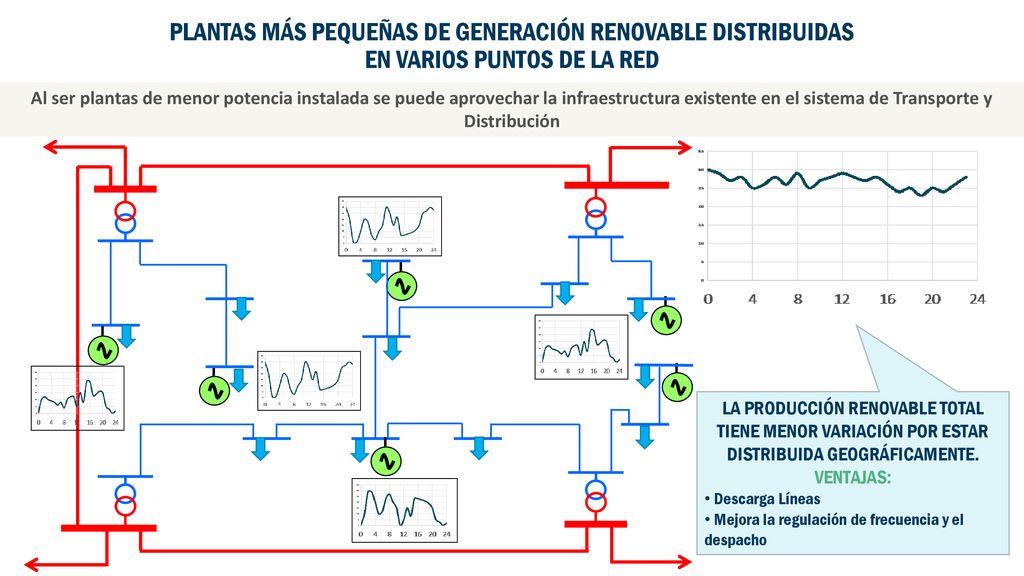

11 PLANTAS MÁS PEQUEÑAS DE GENERACIÓN RENOVABLE DISTRIBUIDAS
EN VARIOS PUNTOS DE LA RED Al ser plantas de menor potencia instalada se puede aprovechar la infraestructura existente en el sistema de Transporte y Distribución LA PRODUCCIÓN RENOVABLE TOTAL TIENE MENOR VARIACIÓN POR ESTAR DISTRIBUIDA GEOGRÁFICAMENTE. VENTAJAS: Descarga Líneas Mejora la regulación de frecuencia y el despacho

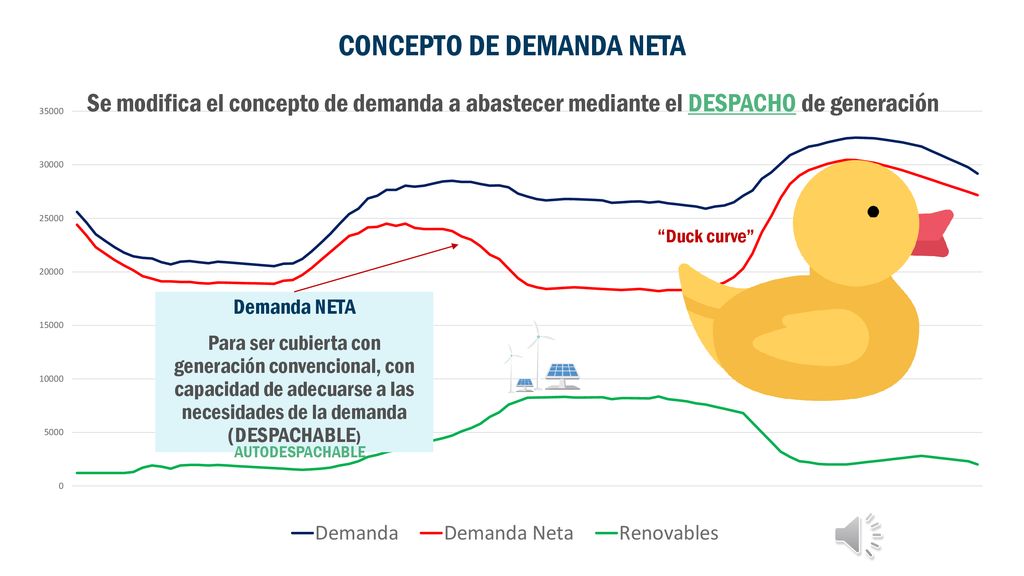

12 CONCEPTO DE DEMANDA NETA
Se modifica el concepto de demanda a abastecer mediante el DESPACHO de generación “Duck curve” Demanda NETA Para ser cubierta con generación convencional, con capacidad de adecuarse a las necesidades de la demanda (DESPACHABLE) AUTODESPACHABLE

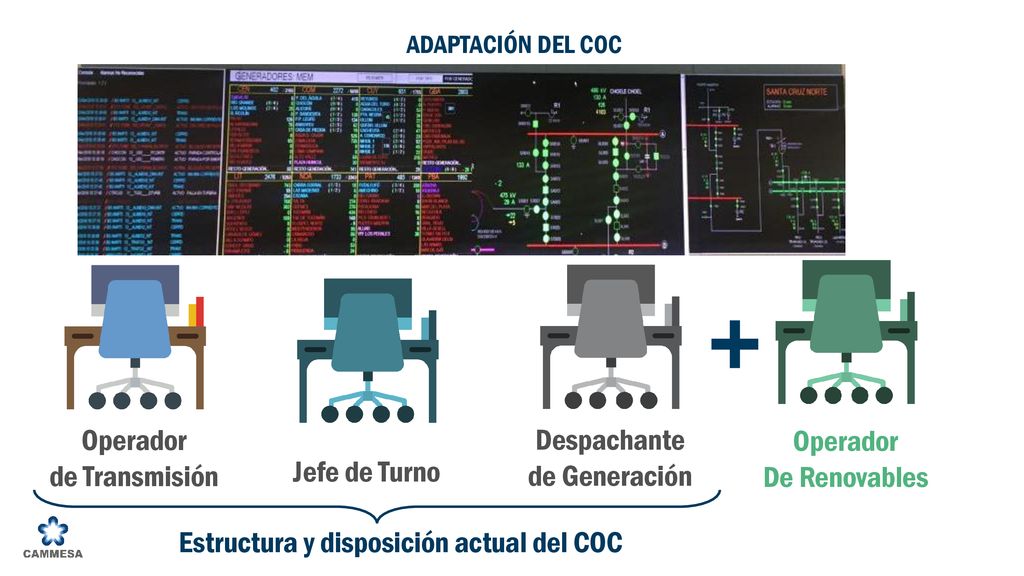

13 Estructura y disposición actual del COC
ADAPTACIÓN DEL COC Operador De Renovables Operador de Transmisión Despachante de Generación Jefe de Turno Estructura y disposición actual del COC

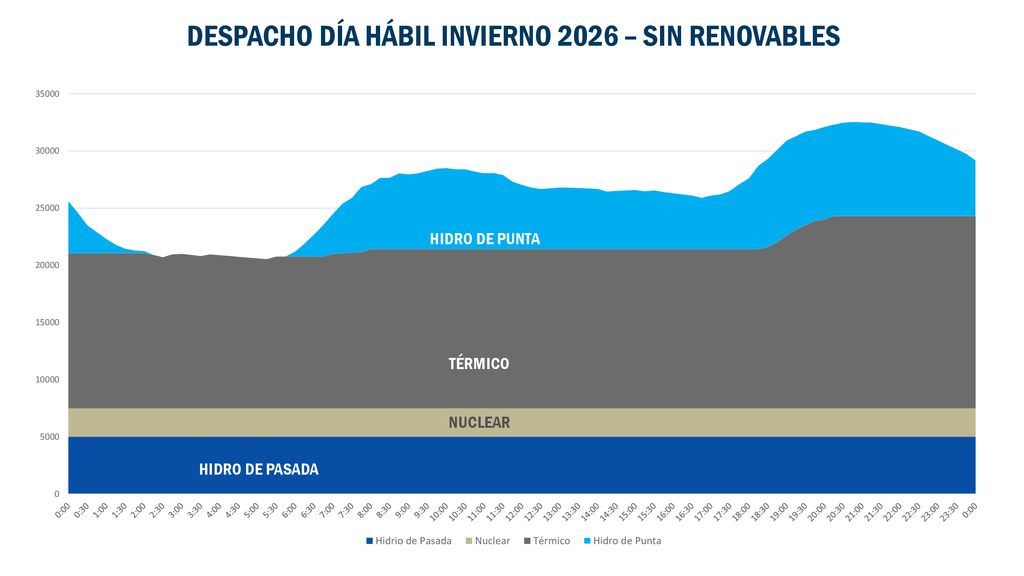

14 DESPACHO DÍA HÁBIL INVIERNO 2026 – SIN RENOVABLES
HIDRO DE PUNTA TÉRMICO NUCLEAR HIDRO DE PASADA

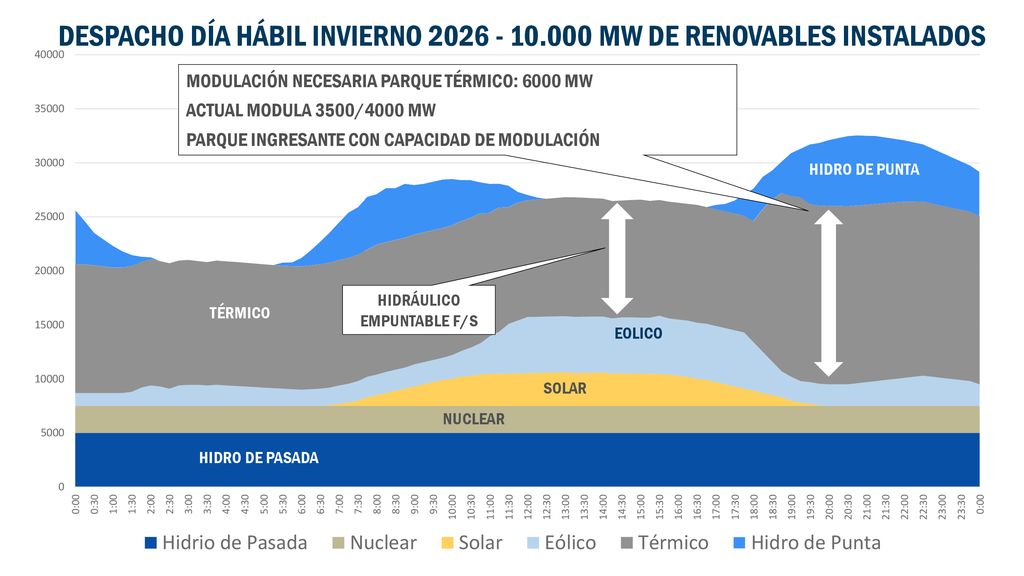

15 DESPACHO DÍA HÁBIL INVIERNO 2026 - 10.000 MW DE RENOVABLES INSTALADOS
MODULACIÓN NECESARIA PARQUE TÉRMICO: 6000 MW ACTUAL MODULA 3500/4000 MW PARQUE INGRESANTE CON CAPACIDAD DE MODULACIÓN HIDRO DE PUNTA HIDRÁULICO EMPUNTABLE F/S TÉRMICO EOLICO SOLAR NUCLEAR HIDRO DE PASADA

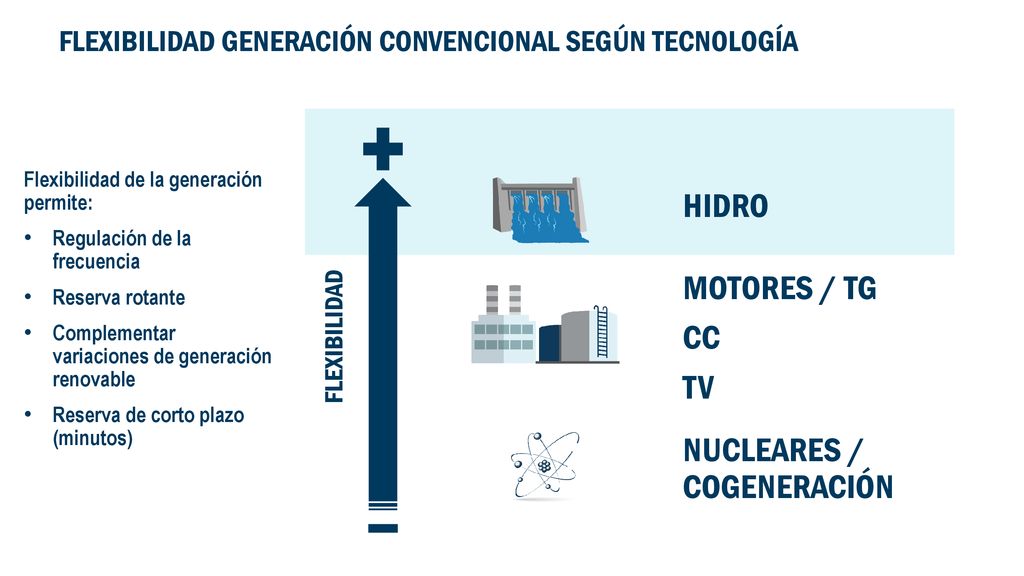

16 FLEXIBILIDAD GENERACIÓN CONVENCIONAL SEGÚN TECNOLOGÍA
Flexibilidad de la generación permite: Regulación de la frecuencia Reserva rotante Complementar variaciones de generación renovable Reserva de corto plazo (minutos) HIDRO MOTORES / TG CC TV FLEXIBILIDAD NUCLEARES / COGENERACIÓN

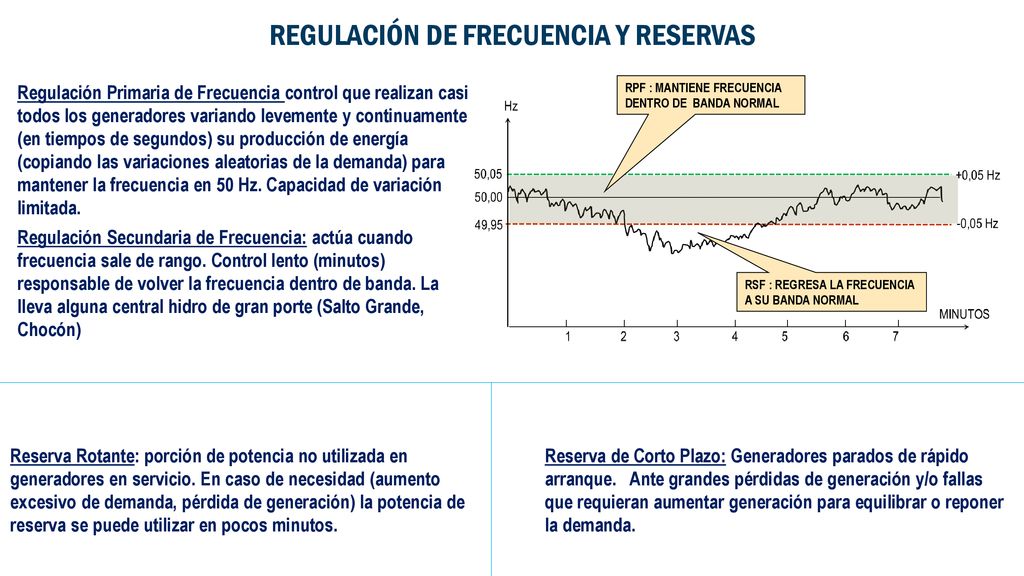

17 REGULACIÓN DE FRECUENCIA Y RESERVAS
PARAMETROS para la operación de la RSF Regulación Primaria de Frecuencia control que realizan casi todos los generadores variando levemente y continuamente (en tiempos de segundos) su producción de energía (copiando las variaciones aleatorias de la demanda) para mantener la frecuencia en 50 Hz. Capacidad de variación limitada. Regulación Secundaria de Frecuencia: actúa cuando frecuencia sale de rango. Control lento (minutos) responsable de volver la frecuencia dentro de banda. La lleva alguna central hidro de gran porte (Salto Grande, Chocón) RPF : MANTIENE FRECUENCIA DENTRO DE BANDA NORMAL RSF : REGRESA LA FRECUENCIA A SU BANDA NORMAL Reserva Rotante: porción de potencia no utilizada en generadores en servicio. En caso de necesidad (aumento excesivo de demanda, pérdida de generación) la potencia de reserva se puede utilizar en pocos minutos. Reserva de Corto Plazo: Generadores parados de rápido arranque. Ante grandes pérdidas de generación y/o fallas que requieran aumentar generación para equilibrar o reponer la demanda.

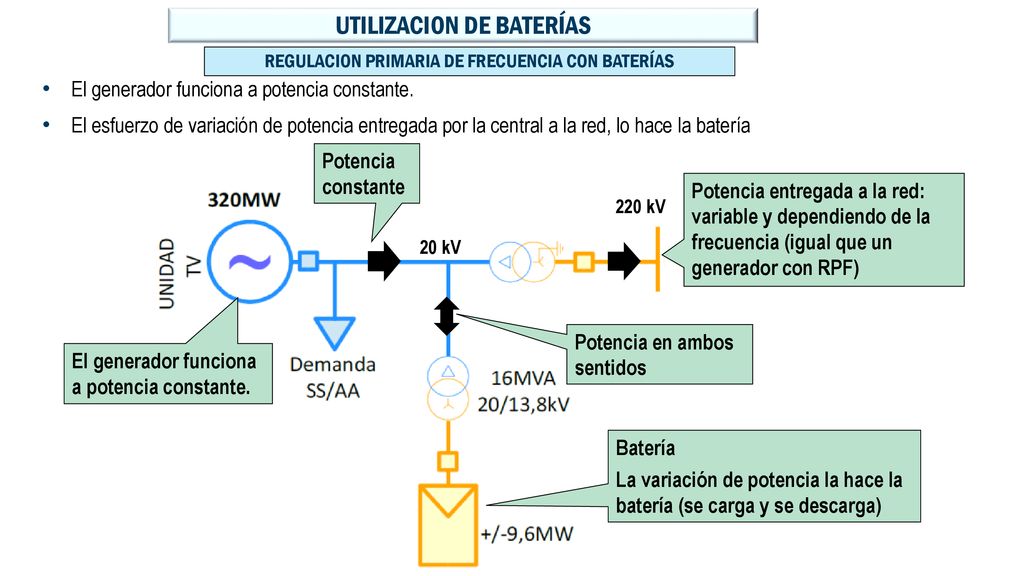

18 UTILIZACION DE BATERÍAS
REGULACION PRIMARIA DE FRECUENCIA CON BATERÍAS El generador funciona a potencia constante. El esfuerzo de variación de potencia entregada por la central a la red, lo hace la batería Potencia constante Potencia entregada a la red: variable y dependiendo de la frecuencia (igual que un generador con RPF) 220 kV 20 kV Potencia en ambos sentidos El generador funciona a potencia constante. Batería La variación de potencia la hace la batería (se carga y se descarga)

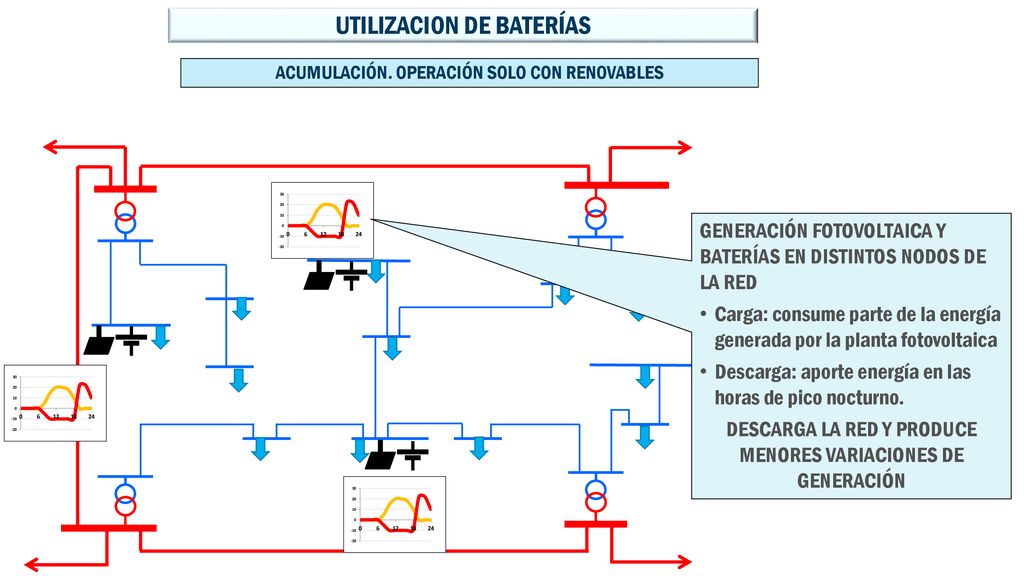

19 UTILIZACION DE BATERÍAS
ACUMULACIÓN. OPERACIÓN SOLO CON RENOVABLES GENERACIÓN FOTOVOLTAICA Y BATERÍAS EN DISTINTOS NODOS DE LA RED Carga: consume parte de la energía generada por la planta fotovoltaica Descarga: aporte energía en las horas de pico nocturno. DESCARGA LA RED Y PRODUCE MENORES VARIACIONES DE GENERACIÓN
