1 Panamá República de Panamá
Empresa de Transmisión Eléctrica; S.A. Lecciones aprendidas de la integración de Energías Renovables y sus consideraciones metrológicas Ing. Alonso Castillo L.

2 Autoridad Servicio Público

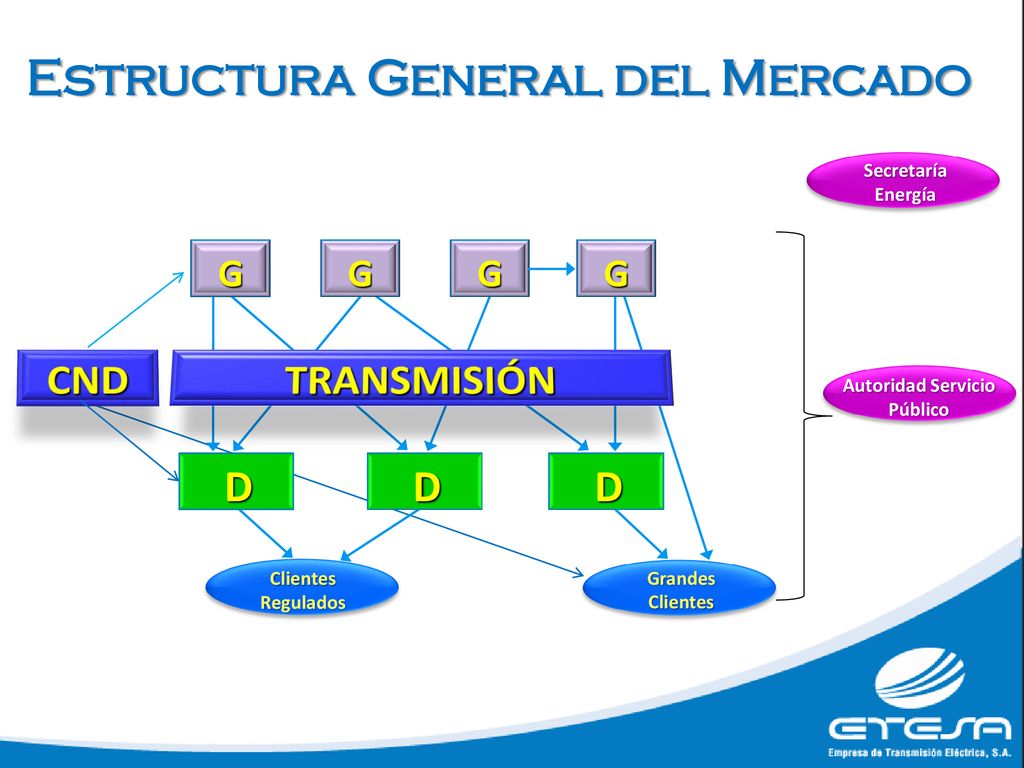

Estructura General del Mercado Secretaría Energía G G G G CND TRANSMISIÓN Autoridad Servicio Público D D D Clientes Regulados Grandes Clientes

3 Mercado Eléctrico Regional (MER)

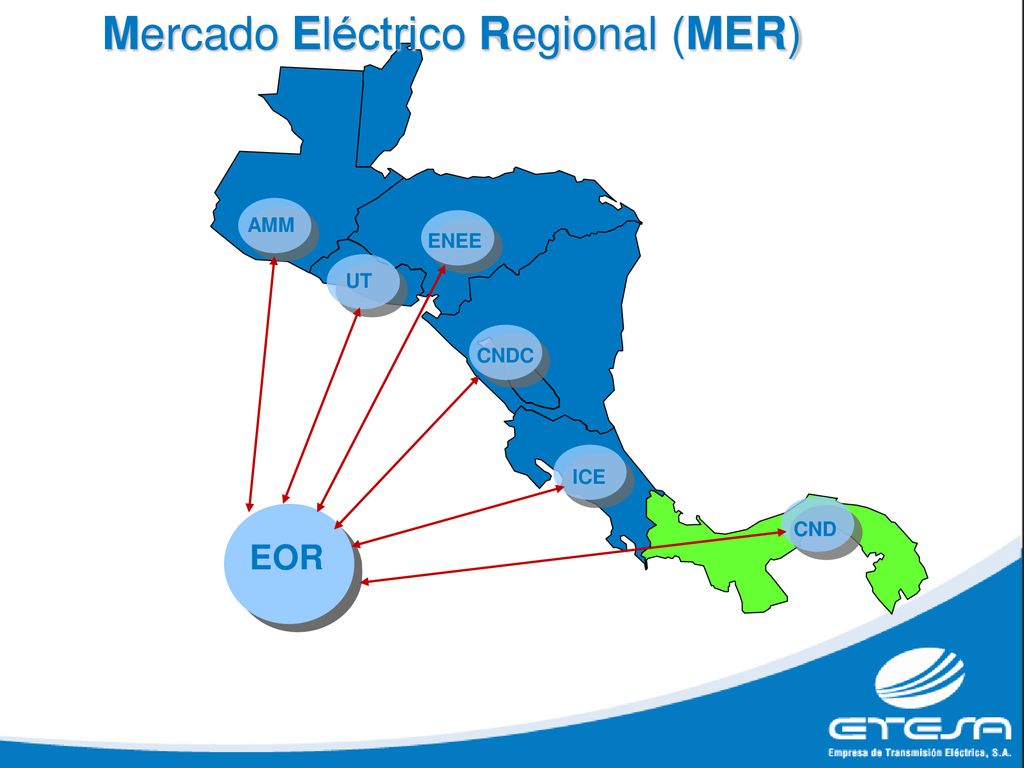

AMM UT ENEE CNDC ICE CND EOR

4 Portafolio de Generación
(12) TERMO (13) FOTOVOLTÁICO (38) HIDRO (2) EÓLICO CARBON (1) GAS METANO

5 Estructura General del Mercado
2 Empresas Transmisión 3 Empresas Distribución Grandes Clientes: Cementeras, Supermercados, hoteles, hospitales, Embajadas, Fábricas.

6 Código Fotovoltáico & Redes
Catalogan a la energía tanto solar como eólica como intermitente y por ende de riesgo para la seguridad y estabilidad del Sistema Interconectado Nacional - SIN Alcance Aplica para todos, sin importar la fecha de instalación y entrada en operación Además , todos deben cumplir con el RO Norma Operativa Tolerancia a las desviaciones de frecuencia y voltaje Respuesta de frecuencia Funciones de control de voltaje y potencia activa Normas de Calidad Armónicos y Flicker Funciones de reducción de potencia

7 INSERCIÓN FOTOVOLTÁICA

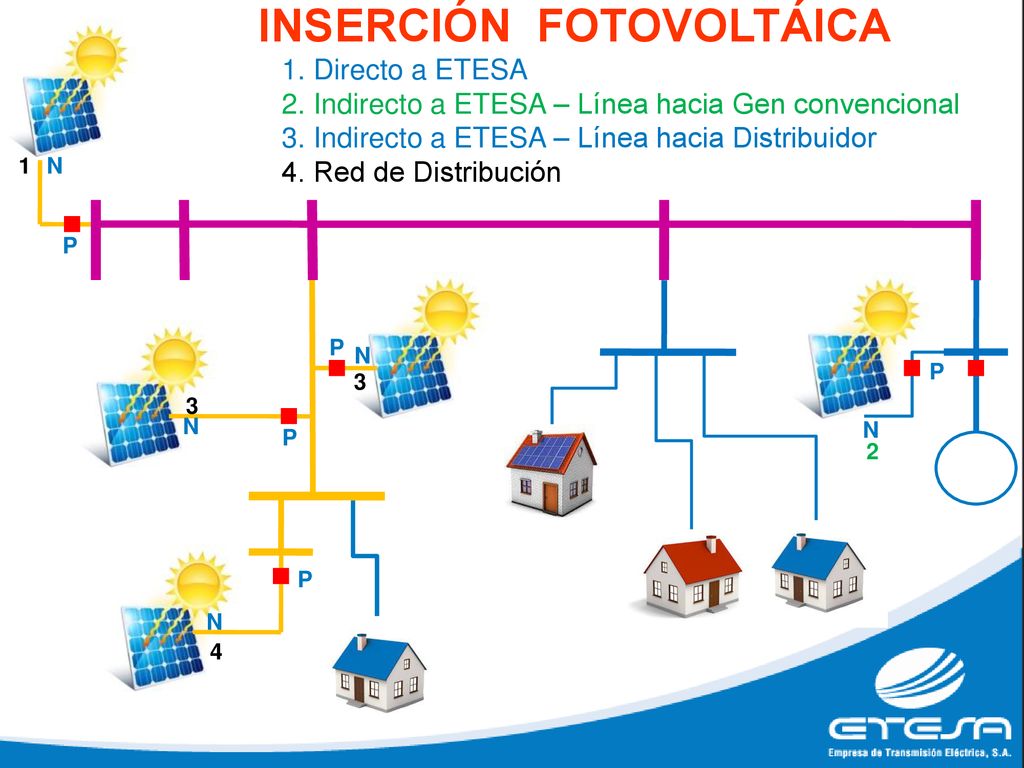

1. Directo a ETESA 2. Indirecto a ETESA – Línea hacia Gen convencional 3. Indirecto a ETESA – Línea hacia Distribuidor 4. Red de Distribución 1 N P P N P 3 3 N N P 2 P N 4

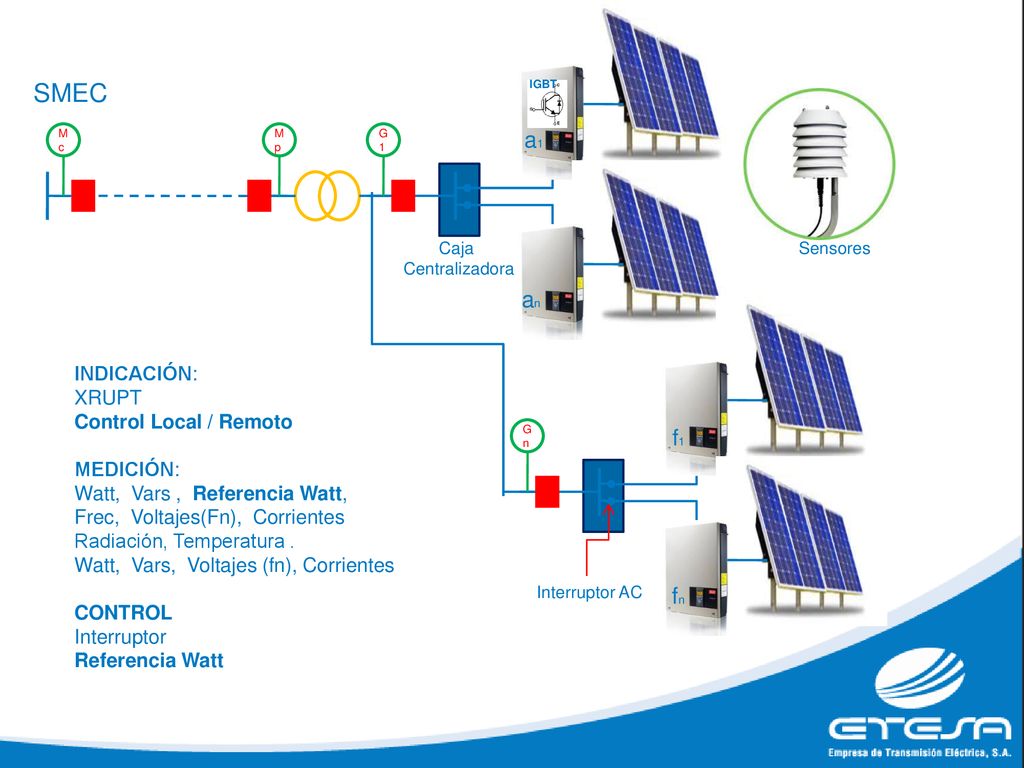

8 SMEC a1 an f1 fn INDICACIÓN: XRUPT Control Local / Remoto MEDICIÓN:
IGBT M c M p G 1 a1 Caja Centralizadora Sensores an INDICACIÓN: XRUPT Control Local / Remoto MEDICIÓN: Watt, Vars , Referencia Watt, Frec, Voltajes(Fn), Corrientes Radiación, Temperatura . Watt, Vars, Voltajes (fn), Corrientes CONTROL Interruptor Referencia Watt G n f1 Interruptor AC fn

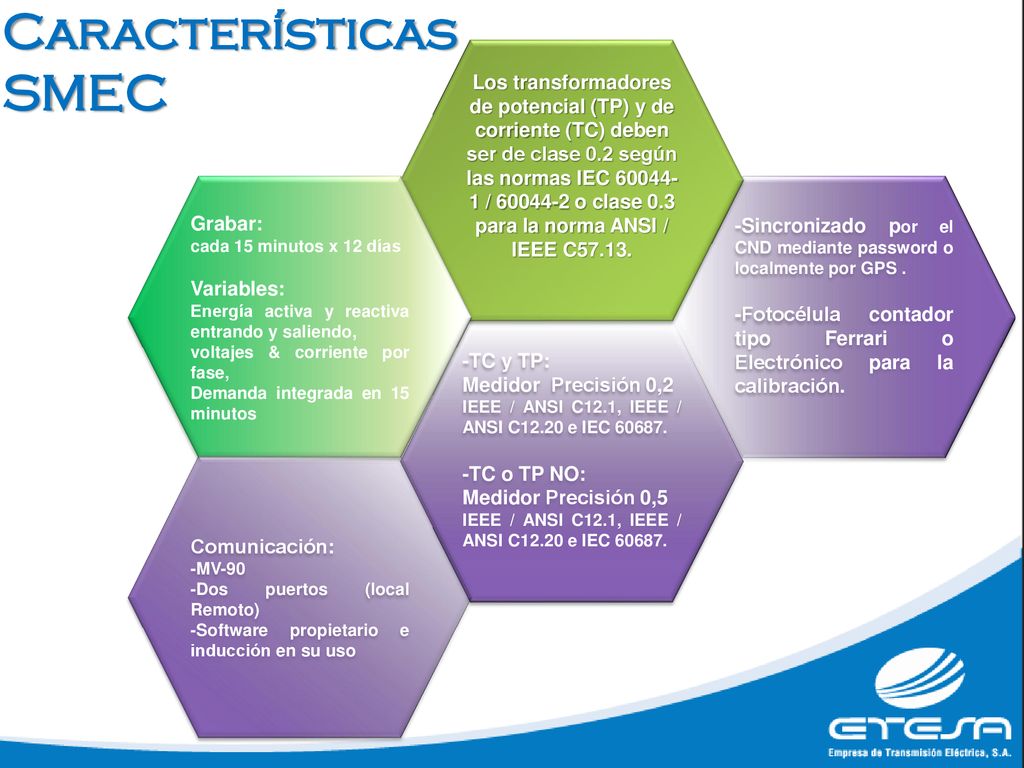

9 Características SMEC Los transformadores de potencial (TP) y de corriente (TC) deben ser de clase 0.2 según las normas IEC / o clase 0.3 para la norma ANSI / IEEE C57.13. Grabar: cada 15 minutos x 12 días Variables: Energía activa y reactiva entrando y saliendo, voltajes & corriente por fase, Demanda integrada en 15 minutos -Sincronizado por el CND mediante password o localmente por GPS . -Fotocélula contador tipo Ferrari o Electrónico para la calibración. -TC y TP: Medidor Precisión 0,2 IEEE / ANSI C12.1, IEEE / ANSI C12.20 e IEC -TC o TP NO: Medidor Precisión 0,5 Comunicación: -MV-90 -Dos puertos (local Remoto) -Software propietario e inducción en su uso

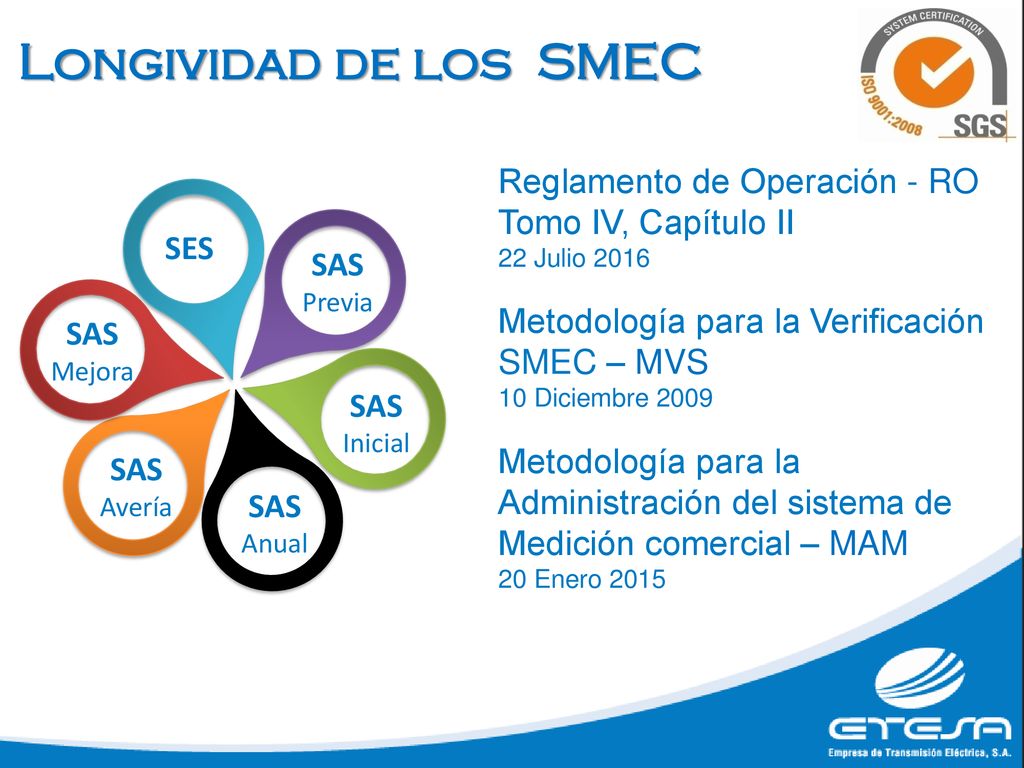

10 Longividad de los SMEC Reglamento de Operación - RO
Tomo IV, Capítulo II 22 Julio 2016 SES SAS Previa Metodología para la Verificación SMEC – MVS 10 Diciembre 2009 SAS Mejora SAS Inicial Metodología para la Administración del sistema de Medición comercial – MAM 20 Enero 2015 SAS Avería SAS Anual

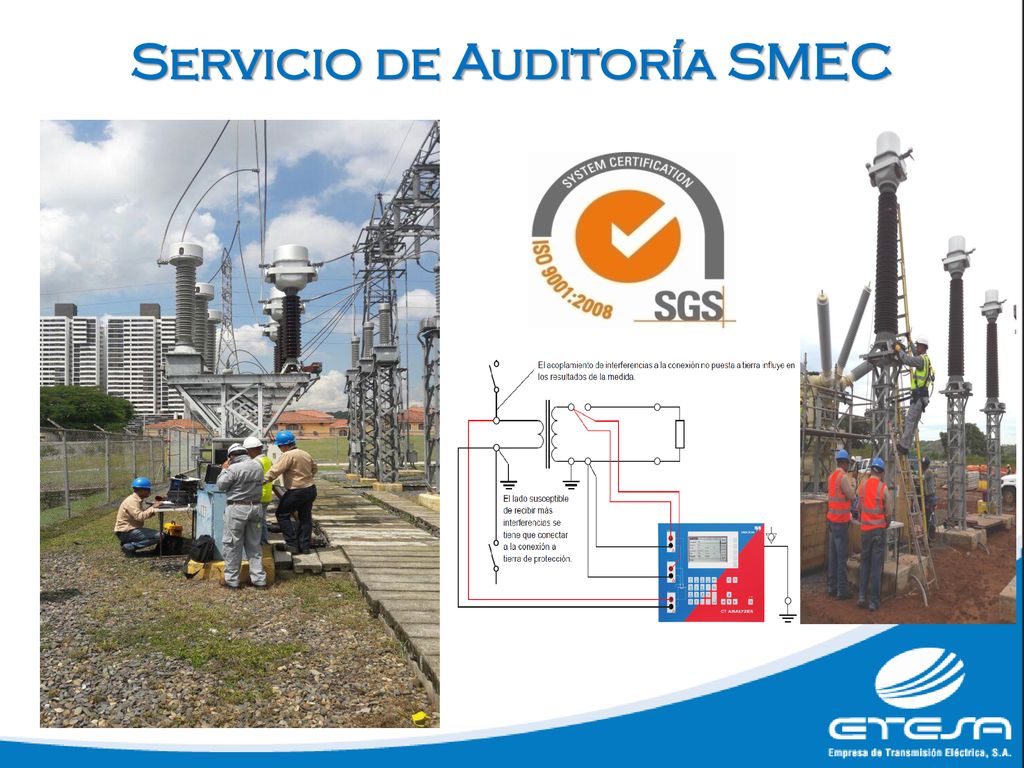

11 Servicio de Auditoría SMEC

12 Estructura para la Adquisición de data SMEC

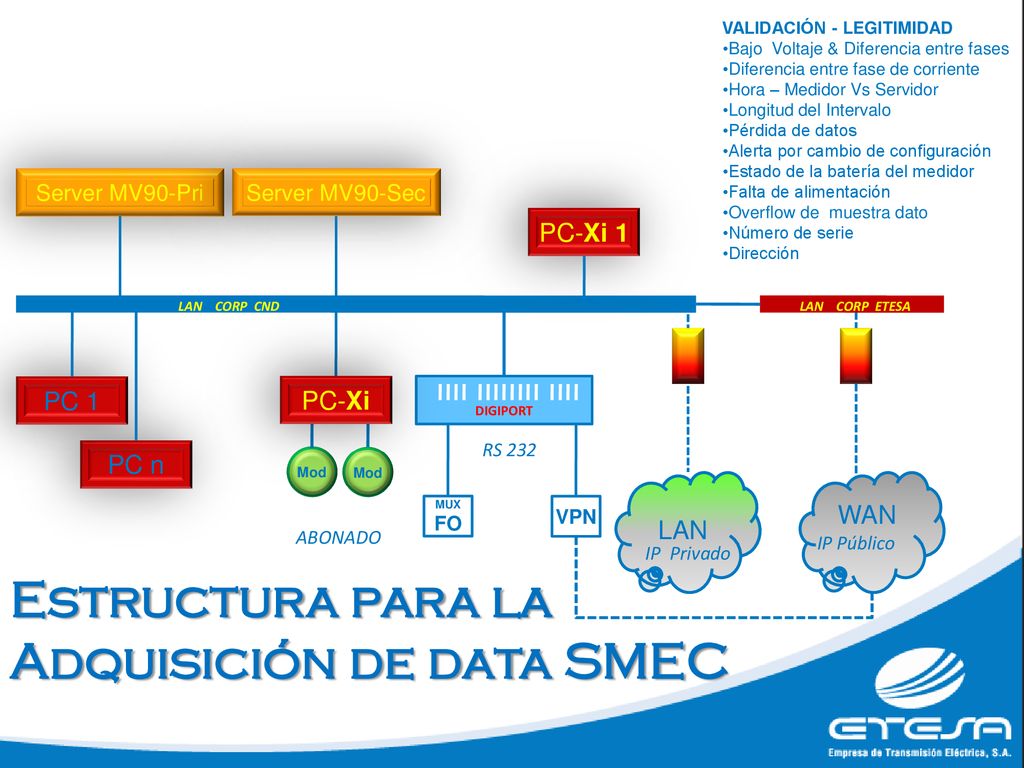

VALIDACIÓN - LEGITIMIDAD Bajo Voltaje & Diferencia entre fases Diferencia entre fase de corriente Hora – Medidor Vs Servidor Longitud del Intervalo Pérdida de datos Alerta por cambio de configuración Estado de la batería del medidor Falta de alimentación Overflow de muestra dato Número de serie Dirección Server MV90-Pri Server MV90-Sec PC-Xi 1 LAN CORP CND LAN CORP ETESA PC 1 PC-Xi DIGIPORT RS 232 PC n Mod Mod LAN WAN MUX FO VPN ABONADO IP Público IP Privado Estructura para la Adquisición de data SMEC

13 SMEC Cumple con el RO nacional más no, con el EOR
Debilidad Amenaza Fortaleza Oportunidad SMEC iguales para todos los Agentes asegura su correcto Energia intermitente, dificulta contratos a plazo. Energia limpia y renovable. Utilizar medidores que midan los parámetros de calidad Flicker y THD Ubicación física SMEC mayor incidencia de avería Contratos directos de interés con generadores convencional Precio de energía SPOT no incentiva la inversión - ED

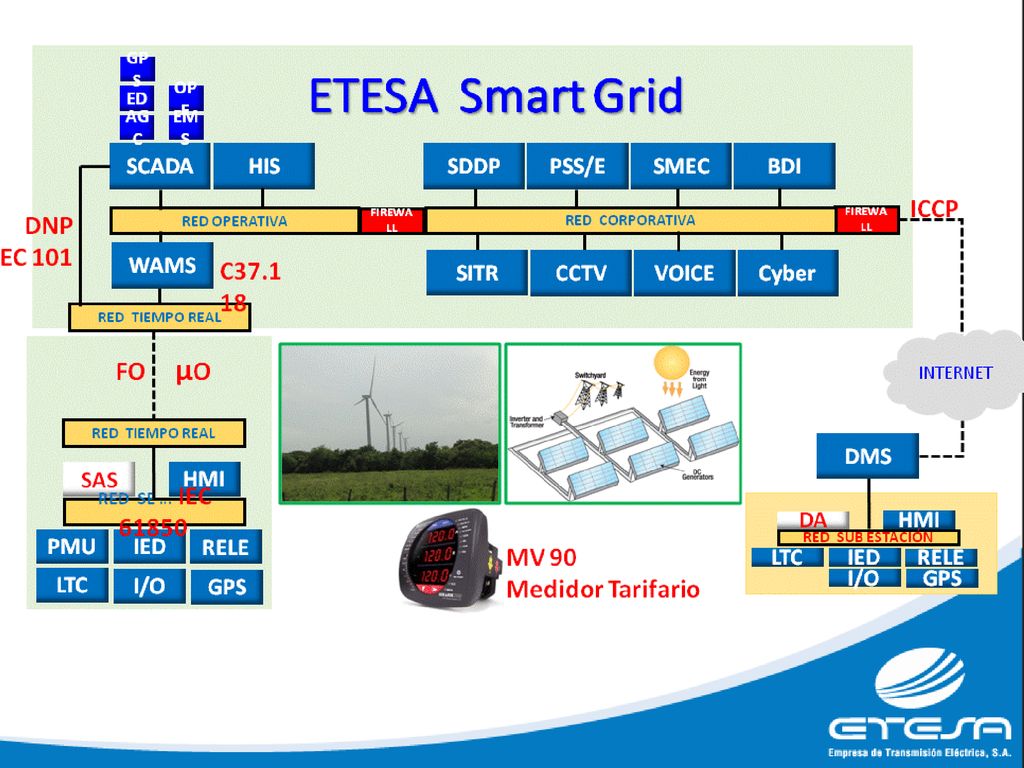

14

15 Ing. Alonso Castillo L..

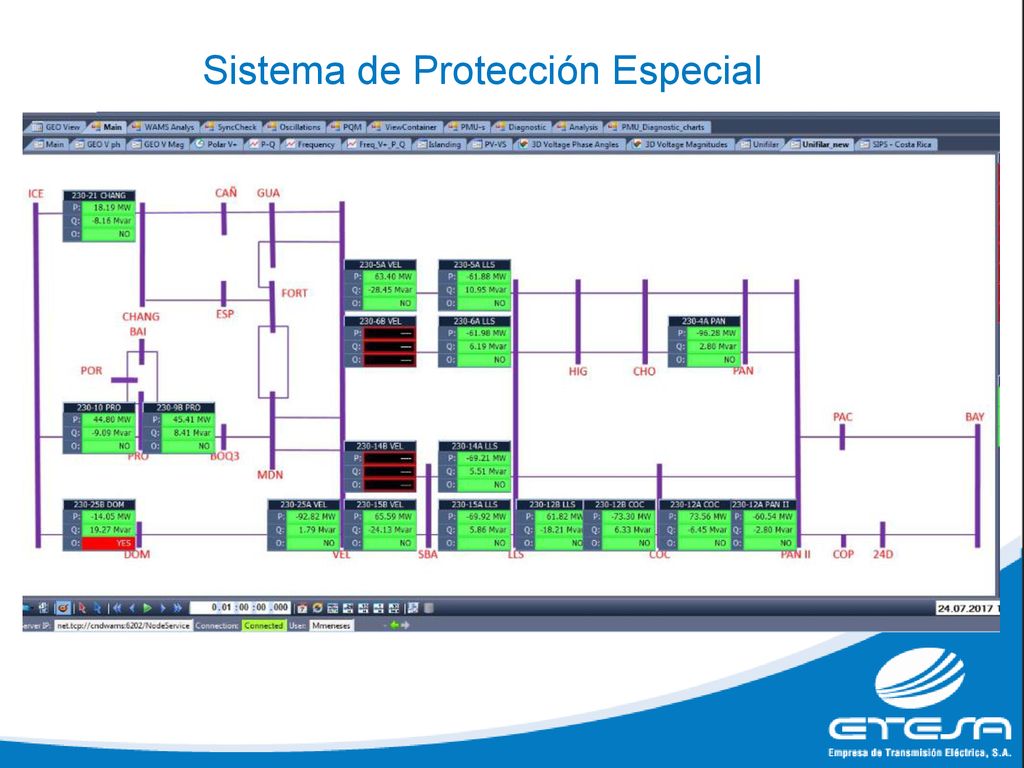

16 Sistema de Protección Especial

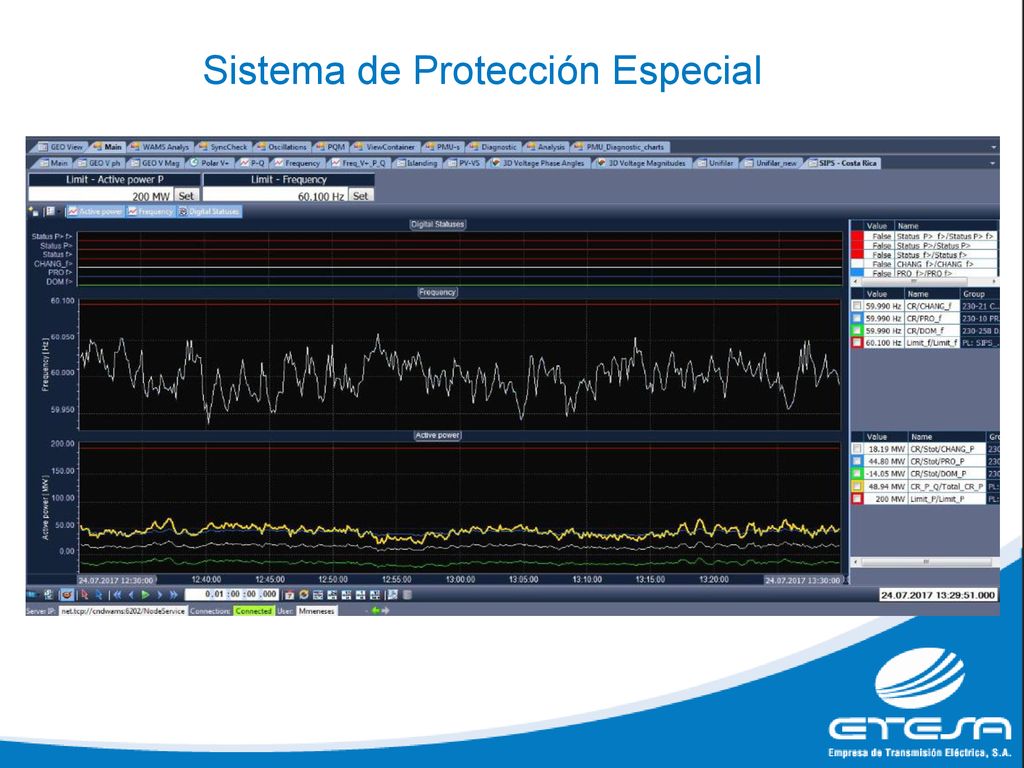

17 Sistema de Protección Especial
