SISTEMA AVANZADO DE GESTION DE LA RED DE DISTRIBUCIÓN ELECTRICA

Presentación del tema: "SISTEMA AVANZADO DE GESTION DE LA RED DE DISTRIBUCIÓN ELECTRICA"— Transcripción de la presentación:

1 SISTEMA AVANZADO DE GESTION DE LA RED DE DISTRIBUCIÓN ELECTRICA
Centro de Control Maestro de Energía Proyecto conjunto GTI - GUENE Proyecto de Implantación del ADMS ADVANCED DISTRIBUTION MANAGEMENT SYSTEM SISTEMA AVANZADO DE GESTION DE LA RED DE DISTRIBUCIÓN ELECTRICA Mayo - Diciembre, 2018

2 Arquitectura del Sistema ADMS Implantación del ADMS Modelo de Gobierno

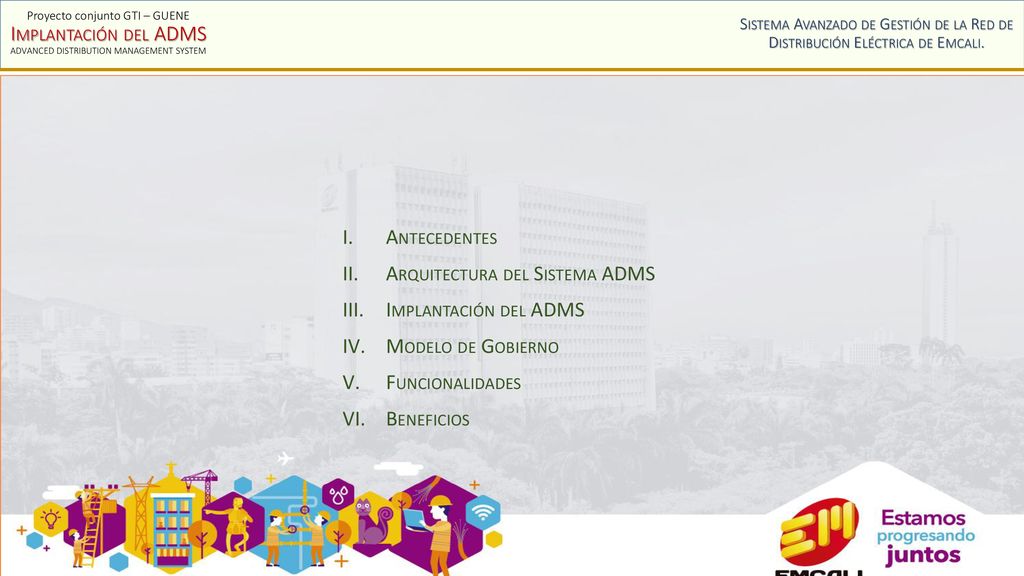

Proyecto conjunto GTI – GUENE Implantación del ADMS ADVANCED DISTRIBUTION MANAGEMENT SYSTEM Sistema Avanzado de Gestión de la Red de Distribución Eléctrica de Emcali. Antecedentes Arquitectura del Sistema ADMS Implantación del ADMS Modelo de Gobierno Funcionalidades Beneficios

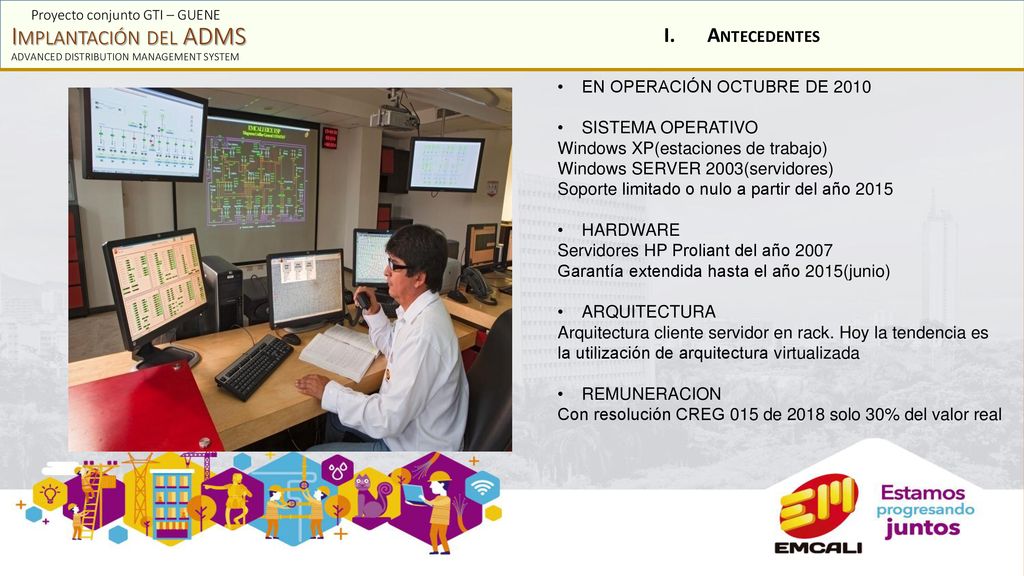

3 Implantación del ADMS Antecedentes EN OPERACIÓN OCTUBRE DE 2010
Proyecto conjunto GTI – GUENE Implantación del ADMS ADVANCED DISTRIBUTION MANAGEMENT SYSTEM Antecedentes EN OPERACIÓN OCTUBRE DE 2010 SISTEMA OPERATIVO Windows XP(estaciones de trabajo) Windows SERVER 2003(servidores) Soporte limitado o nulo a partir del año 2015 HARDWARE Servidores HP Proliant del año 2007 Garantía extendida hasta el año 2015(junio) ARQUITECTURA Arquitectura cliente servidor en rack. Hoy la tendencia es la utilización de arquitectura virtualizada REMUNERACION Con resolución CREG 015 de 2018 solo 30% del valor real

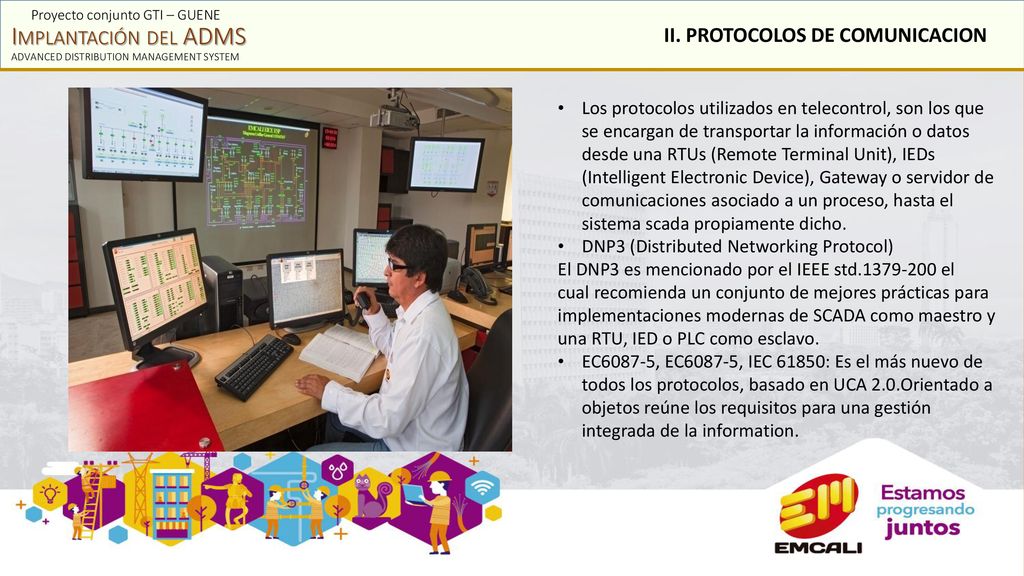

4 Implantación del ADMS II. PROTOCOLOS DE COMUNICACION
Proyecto conjunto GTI – GUENE Implantación del ADMS ADVANCED DISTRIBUTION MANAGEMENT SYSTEM II. PROTOCOLOS DE COMUNICACION Los protocolos utilizados en telecontrol, son los que se encargan de transportar la información o datos desde una RTUs (Remote Terminal Unit), IEDs (Intelligent Electronic Device), Gateway o servidor de comunicaciones asociado a un proceso, hasta el sistema scada propiamente dicho. DNP3 (Distributed Networking Protocol) El DNP3 es mencionado por el IEEE std el cual recomienda un conjunto de mejores prácticas para implementaciones modernas de SCADA como maestro y una RTU, IED o PLC como esclavo. EC6087-5, EC6087-5, IEC 61850: Es el más nuevo de todos los protocolos, basado en UCA 2.0.Orientado a objetos reúne los requisitos para una gestión integrada de la information.

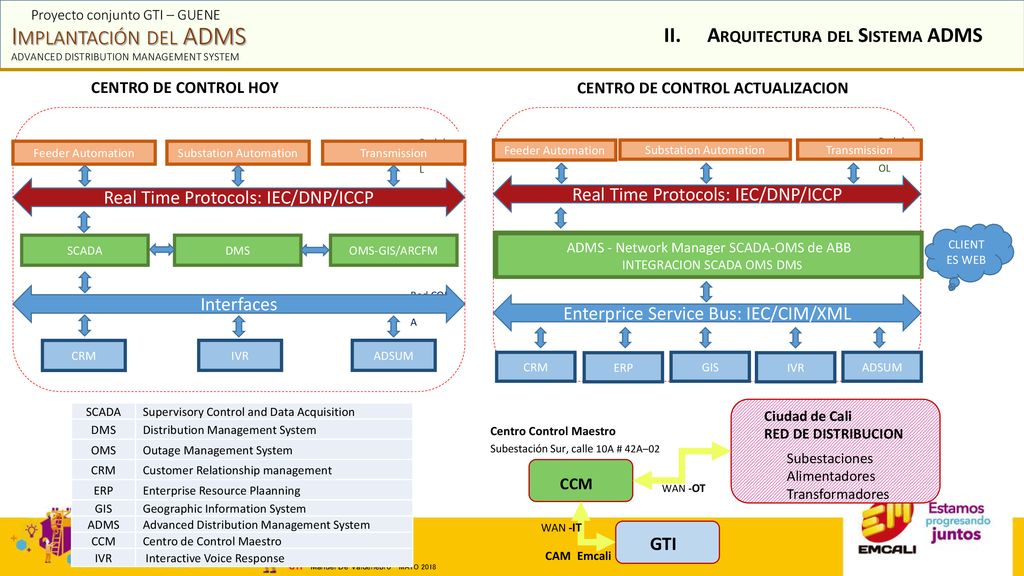

5 Implantación del ADMS Arquitectura del Sistema ADMS
Proyecto conjunto GTI – GUENE Implantación del ADMS ADVANCED DISTRIBUTION MANAGEMENT SYSTEM Arquitectura del Sistema ADMS CENTRO DE CONTROL HOY CENTRO DE CONTROL ACTUALIZACION Red de CONTROL Red COR-PORATIVA Real Time Protocols: IEC/DNP/ICCP Substation Automation Feeder Automation Transmission DMS SCADA OMS-GIS/ARCFM Interfaces CRM ADSUM IVR Red de CONTROL Real Time Protocols: IEC/DNP/ICCP Substation Automation Feeder Automation Transmission Enterprice Service Bus: IEC/CIM/XML ADSUM CRM GIS ADMS - Network Manager SCADA-OMS de ABB INTEGRACION SCADA OMS DMS CLIENTES WEB ERP IVR SCADA Supervisory Control and Data Acquisition DMS Distribution Management System OMS Outage Management System CRM Customer Relationship management ERP Enterprise Resource Plaanning GIS Geographic Information System ADMS Advanced Distribution Management System CCM Centro de Control Maestro IVR Interactive Voice Response Centro Control Maestro Subestación Sur, calle 10A # 42A–02 GTI CCM CAM Emcali Ciudad de Cali RED DE DISTRIBUCION Subestaciones Alimentadores Transformadores WAN -IT WAN -OT

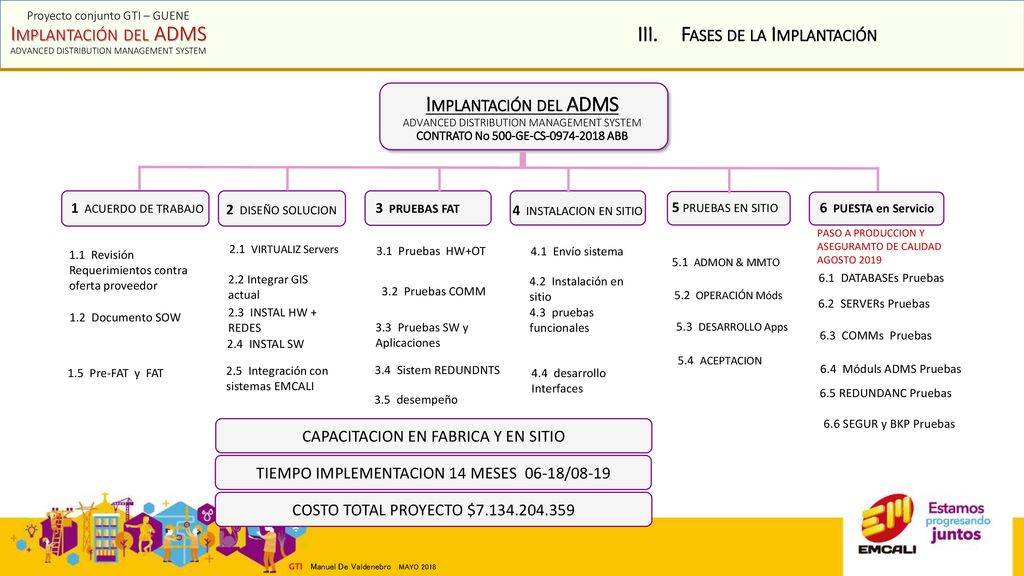

6 CONTRATO No 500-GE-CS-0974-2018 ABB
Proyecto conjunto GTI – GUENE Implantación del ADMS ADVANCED DISTRIBUTION MANAGEMENT SYSTEM Fases de la Implantación Implantación del ADMS ADVANCED DISTRIBUTION MANAGEMENT SYSTEM CONTRATO No 500-GE-CS ABB 1 ACUERDO DE TRABAJO 2 DISEÑO SOLUCION 3 PRUEBAS FAT 4 INSTALACION EN SITIO 5 PRUEBAS EN SITIO 6 PUESTA en Servicio PASO A PRODUCCION Y ASEGURAMTO DE CALIDAD AGOSTO 2019 2.1 VIRTUALIZ Servers 1.1 Revisión Requerimientos contra oferta proveedor 3.1 Pruebas HW+OT 4.1 Envío sistema 5.1 ADMON & MMTO 2.2 Integrar GIS actual 4.2 Instalación en sitio 6.1 DATABASEs Pruebas 3.2 Pruebas COMM 5.2 OPERACIÓN Móds 6.2 SERVERs Pruebas 1.2 Documento SOW 2.3 INSTAL HW + REDES 4.3 pruebas funcionales 3.3 Pruebas SW y Aplicaciones 5.3 DESARROLLO Apps 6.3 COMMs Pruebas 2.4 INSTAL SW 5.4 ACEPTACION 1.5 Pre-FAT y FAT 2.5 Integración con sistemas EMCALI 3.4 Sistem REDUNDNTS 4.4 desarrollo Interfaces 6.4 Móduls ADMS Pruebas 6.5 REDUNDANC Pruebas 3.5 desempeño 6.6 SEGUR y BKP Pruebas CAPACITACION EN FABRICA Y EN SITIO TIEMPO IMPLEMENTACION 14 MESES /08-19 COSTO TOTAL PROYECTO $

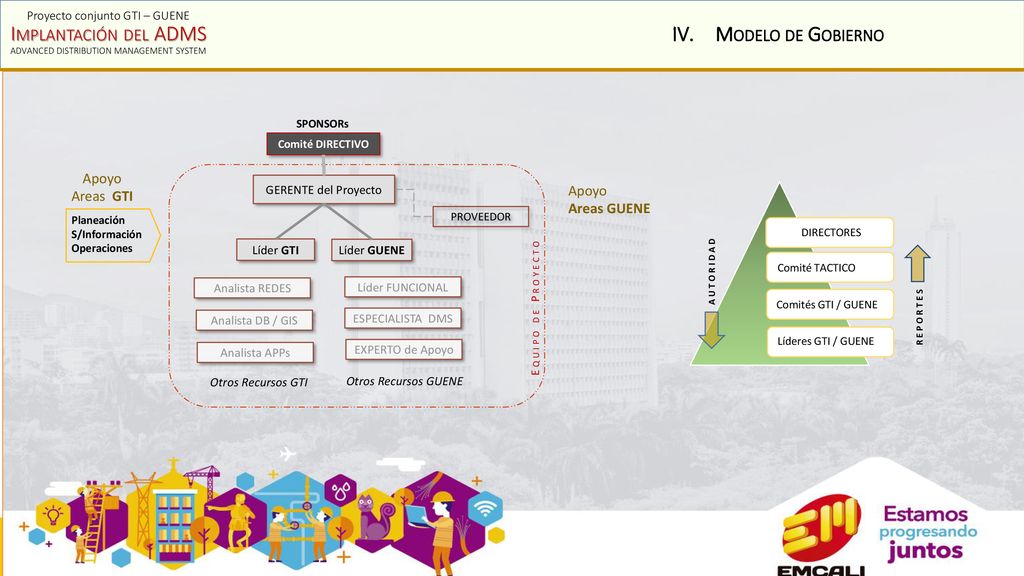

7 Implantación del ADMS Modelo de Gobierno Apoyo Areas GTI Apoyo
Proyecto conjunto GTI – GUENE Implantación del ADMS ADVANCED DISTRIBUTION MANAGEMENT SYSTEM Modelo de Gobierno SPONSORs Comité DIRECTIVO Apoyo Areas GTI GERENTE del Proyecto Apoyo Areas GUENE Planeación S/Información Operaciones PROVEEDOR DIRECTORES Líder GTI Líder GUENE A U T O R I D A D Comité TACTICO Analista REDES Líder FUNCIONAL E q u i p o d e P r o y e c t o Comités GTI / GUENE Analista DB / GIS ESPECIALISTA DMS R E P O R T E S Líderes GTI / GUENE Analista APPs EXPERTO de Apoyo Otros Recursos GTI Otros Recursos GUENE

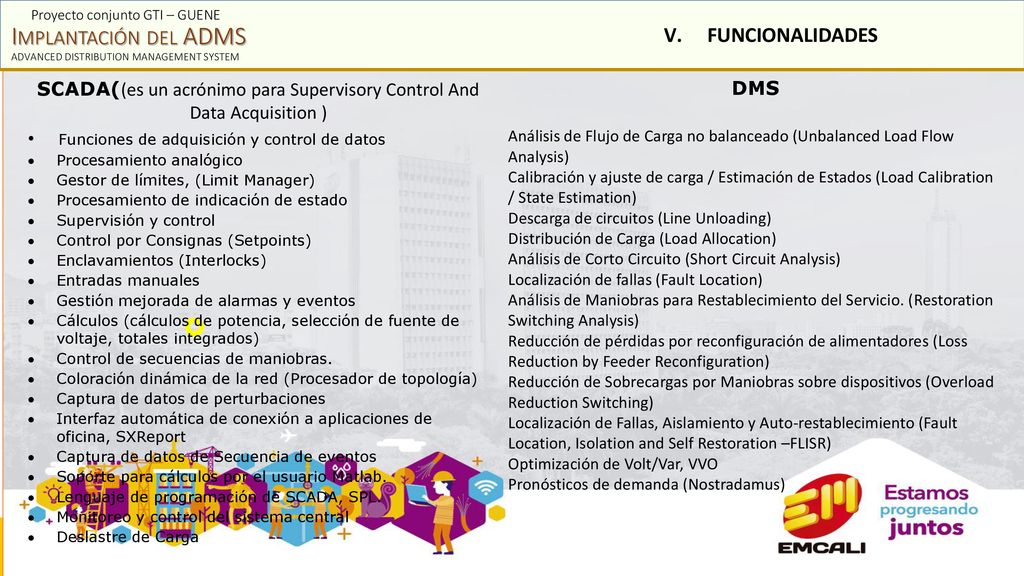

8 SCADA((es un acrónimo para Supervisory Control And Data Acquisition )
Proyecto conjunto GTI – GUENE Implantación del ADMS ADVANCED DISTRIBUTION MANAGEMENT SYSTEM FUNCIONALIDADES SCADA((es un acrónimo para Supervisory Control And Data Acquisition ) Funciones de adquisición y control de datos Procesamiento analógico Gestor de límites, (Limit Manager) Procesamiento de indicación de estado Supervisión y control Control por Consignas (Setpoints) Enclavamientos (Interlocks) Entradas manuales Gestión mejorada de alarmas y eventos Cálculos (cálculos de potencia, selección de fuente de voltaje, totales integrados) Control de secuencias de maniobras. Coloración dinámica de la red (Procesador de topología) Captura de datos de perturbaciones Interfaz automática de conexión a aplicaciones de oficina, SXReport Captura de datos de Secuencia de eventos Soporte para cálculos por el usuario Matlab. Lenguaje de programación de SCADA, SPL. Monitoreo y control del sistema central Deslastre de Carga DMS Análisis de Flujo de Carga no balanceado (Unbalanced Load Flow Analysis) Calibración y ajuste de carga / Estimación de Estados (Load Calibration / State Estimation) Descarga de circuitos (Line Unloading) Distribución de Carga (Load Allocation) Análisis de Corto Circuito (Short Circuit Analysis) Localización de fallas (Fault Location) Análisis de Maniobras para Restablecimiento del Servicio. (Restoration Switching Analysis) Reducción de pérdidas por reconfiguración de alimentadores (Loss Reduction by Feeder Reconfiguration) Reducción de Sobrecargas por Maniobras sobre dispositivos (Overload Reduction Switching) Localización de Fallas, Aislamiento y Auto-restablecimiento (Fault Location, Isolation and Self Restoration –FLISR) Optimización de Volt/Var, VVO Pronósticos de demanda (Nostradamus)

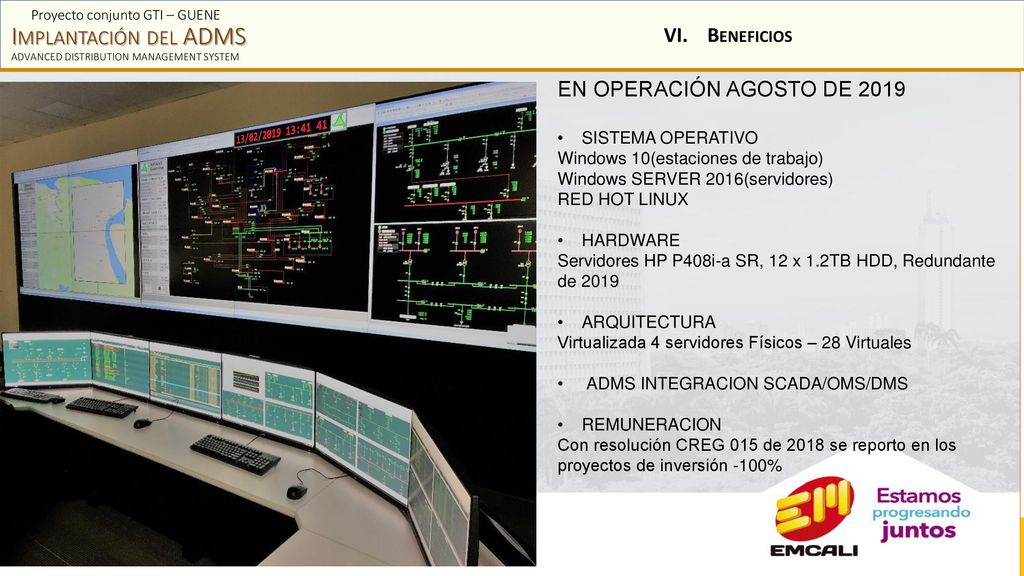

9 Implantación del ADMS Beneficios EN OPERACIÓN AGOSTO DE 2019
Proyecto conjunto GTI – GUENE Implantación del ADMS ADVANCED DISTRIBUTION MANAGEMENT SYSTEM Beneficios EN OPERACIÓN AGOSTO DE 2019 SISTEMA OPERATIVO Windows 10(estaciones de trabajo) Windows SERVER 2016(servidores) RED HOT LINUX HARDWARE Servidores HP P408i-a SR, 12 x 1.2TB HDD, Redundante de 2019 ARQUITECTURA Virtualizada 4 servidores Físicos – 28 Virtuales ADMS INTEGRACION SCADA/OMS/DMS REMUNERACION Con resolución CREG 015 de 2018 se reporto en los proyectos de inversión -100%

10 Implantación del ADMS Beneficios Solución Virtualizada

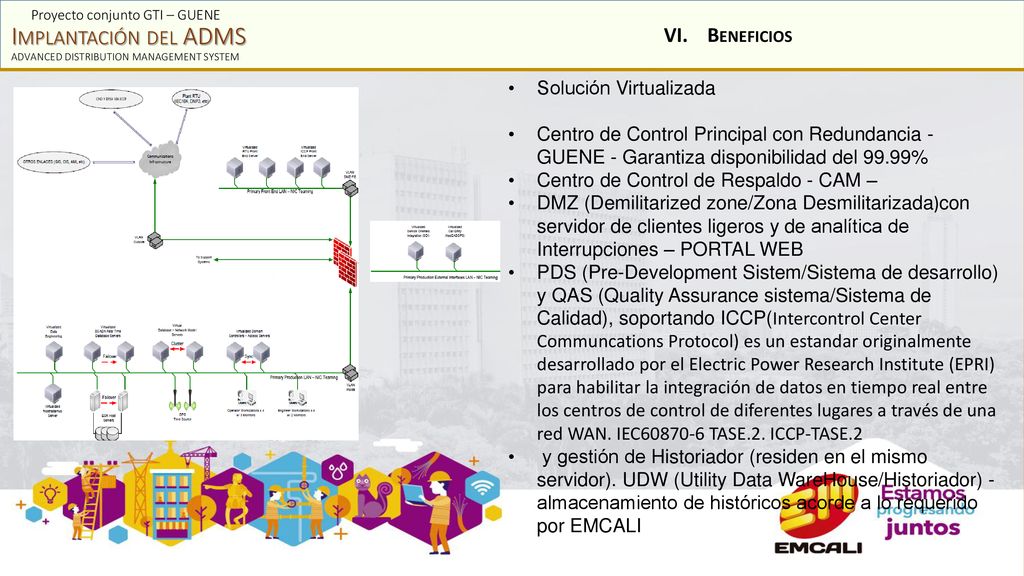

Proyecto conjunto GTI – GUENE Implantación del ADMS ADVANCED DISTRIBUTION MANAGEMENT SYSTEM Beneficios Solución Virtualizada Centro de Control Principal con Redundancia - GUENE - Garantiza disponibilidad del 99.99% Centro de Control de Respaldo - CAM – DMZ (Demilitarized zone/Zona Desmilitarizada)con servidor de clientes ligeros y de analítica de Interrupciones – PORTAL WEB PDS (Pre-Development Sistem/Sistema de desarrollo) y QAS (Quality Assurance sistema/Sistema de Calidad), soportando ICCP(Intercontrol Center Communcations Protocol) es un estandar originalmente desarrollado por el Electric Power Research Institute (EPRI) para habilitar la integración de datos en tiempo real entre los centros de control de diferentes lugares a través de una red WAN. IEC TASE.2. ICCP-TASE.2 y gestión de Historiador (residen en el mismo servidor). UDW (Utility Data WareHouse/Historiador) - almacenamiento de históricos acorde a lo requerido por EMCALI

11 Implantación del ADMS Beneficios

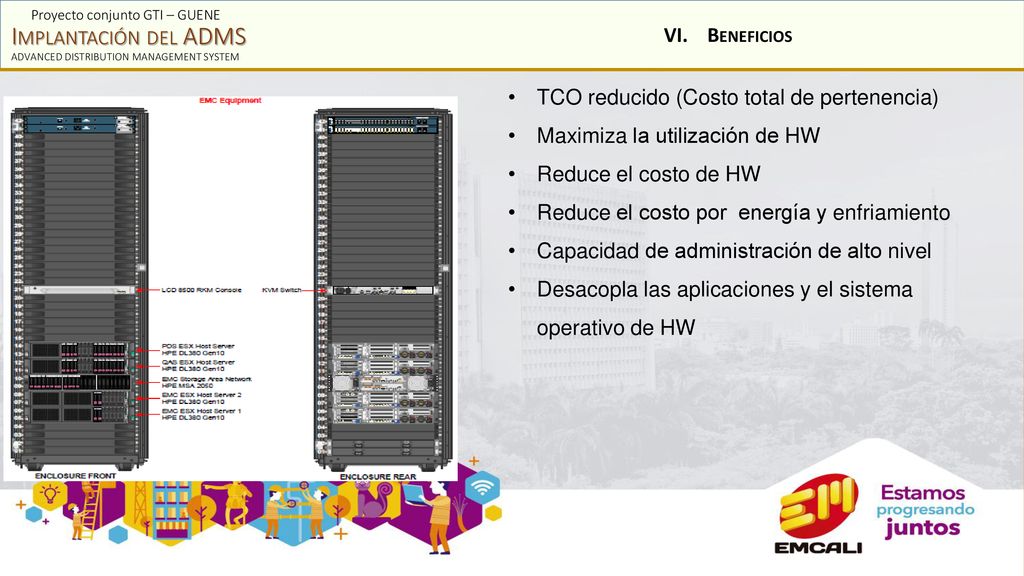

Proyecto conjunto GTI – GUENE Implantación del ADMS ADVANCED DISTRIBUTION MANAGEMENT SYSTEM Beneficios TCO reducido (Costo total de pertenencia) Maximiza la utilización de HW Reduce el costo de HW Reduce el costo por energía y enfriamiento Capacidad de administración de alto nivel Desacopla las aplicaciones y el sistema operativo de HW

12 Implantación del ADMS Beneficios

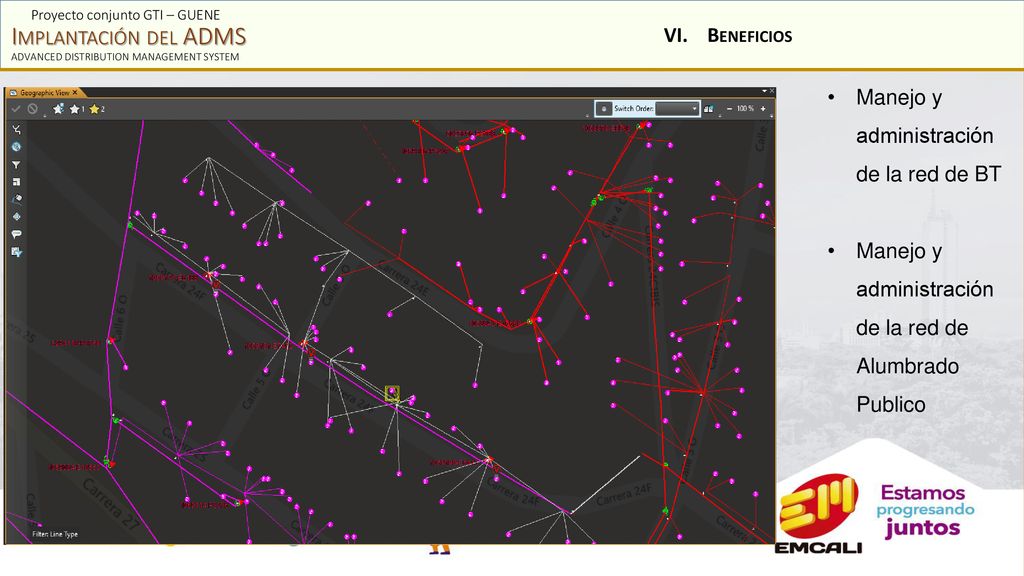

Proyecto conjunto GTI – GUENE Implantación del ADMS ADVANCED DISTRIBUTION MANAGEMENT SYSTEM Beneficios Manejo y administración de la red de BT Manejo y administración de la red de Alumbrado Publico

13 Gracias
