Compresor scroll. ¿Qué es?  Otra tecnología dentro del grupo de desplazamiento positivo, es la de los compresores tipo scroll. No son equipos muy conocidos,

Presentación del tema: "Compresor scroll. ¿Qué es?  Otra tecnología dentro del grupo de desplazamiento positivo, es la de los compresores tipo scroll. No son equipos muy conocidos,"— Transcripción de la presentación:

1 Compresor scroll

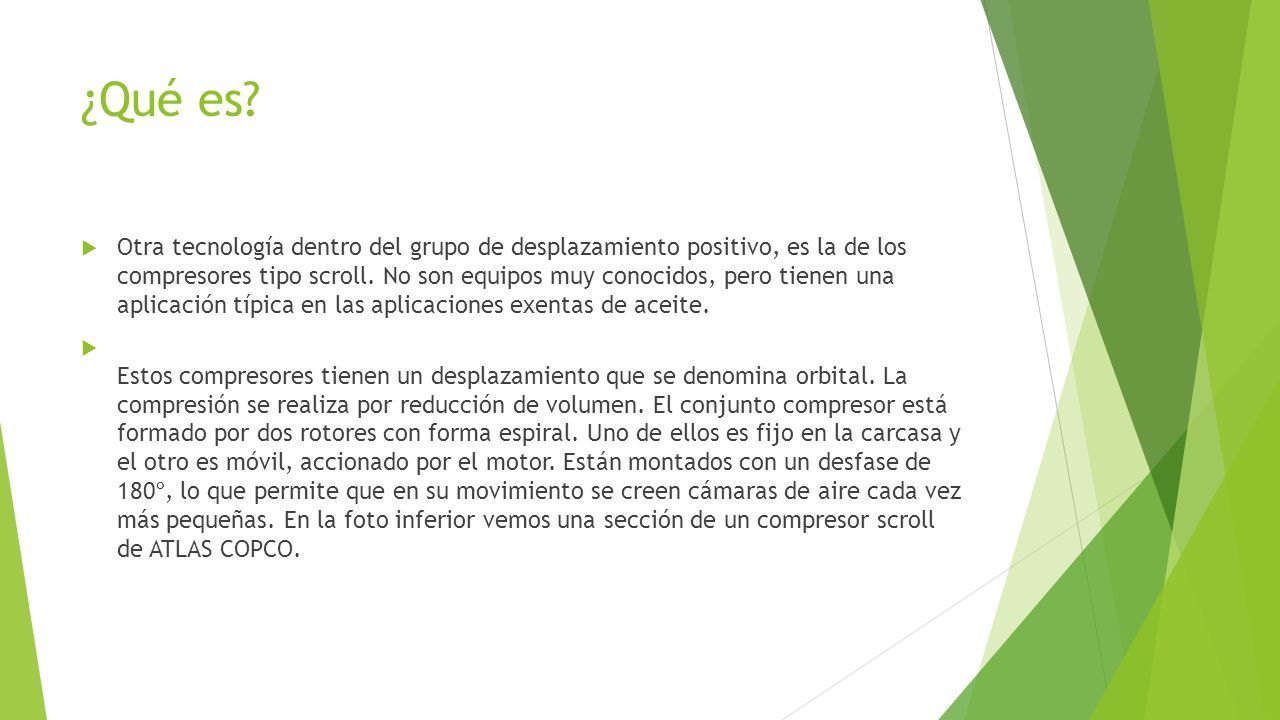

2 ¿Qué es?  Otra tecnología dentro del grupo de desplazamiento positivo, es la de los compresores tipo scroll. No son equipos muy conocidos, pero tienen una aplicación típica en las aplicaciones exentas de aceite.  Estos compresores tienen un desplazamiento que se denomina orbital. La compresión se realiza por reducción de volumen. El conjunto compresor está formado por dos rotores con forma espiral. Uno de ellos es fijo en la carcasa y el otro es móvil, accionado por el motor. Están montados con un desfase de 180º, lo que permite que en su movimiento se creen cámaras de aire cada vez más pequeñas. En la foto inferior vemos una sección de un compresor scroll de ATLAS COPCO.

3 Partes que lo componen

4

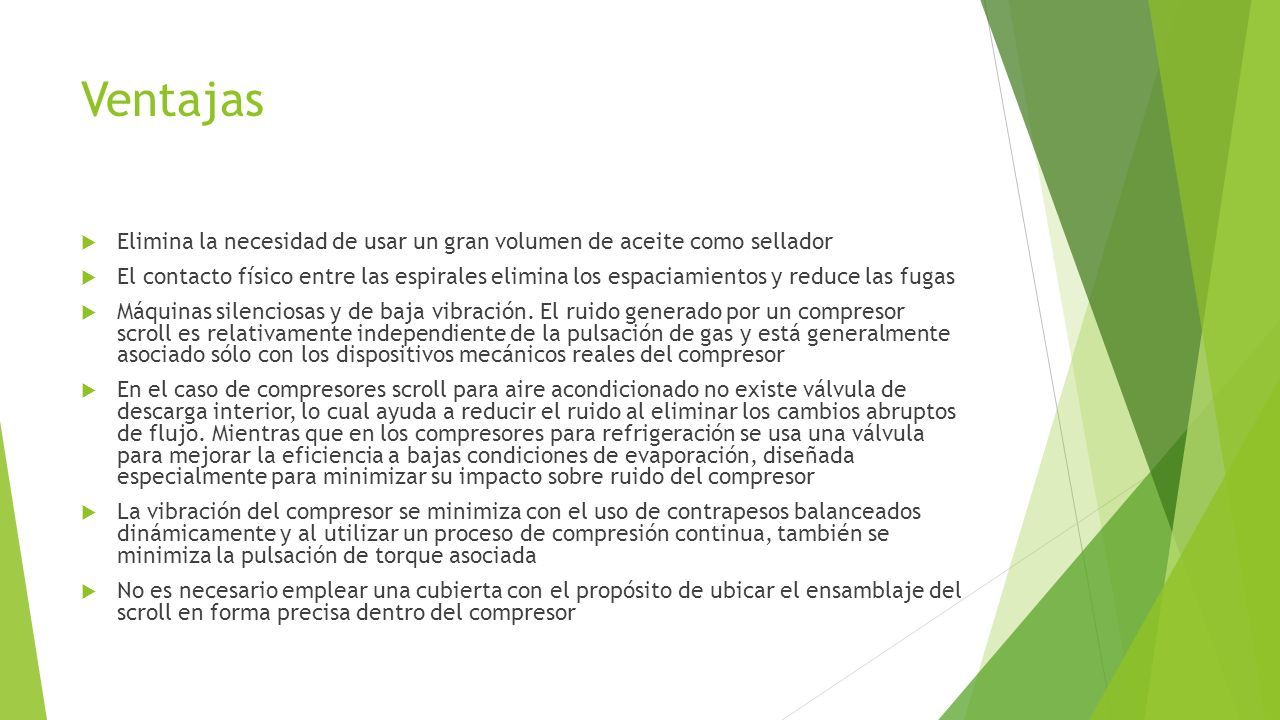

5 Ventajas  Elimina la necesidad de usar un gran volumen de aceite como sellador  El contacto físico entre las espirales elimina los espaciamientos y reduce las fugas  Máquinas silenciosas y de baja vibración. El ruido generado por un compresor scroll es relativamente independiente de la pulsación de gas y está generalmente asociado sólo con los dispositivos mecánicos reales del compresor  En el caso de compresores scroll para aire acondicionado no existe válvula de descarga interior, lo cual ayuda a reducir el ruido al eliminar los cambios abruptos de flujo. Mientras que en los compresores para refrigeración se usa una válvula para mejorar la eficiencia a bajas condiciones de evaporación, diseñada especialmente para minimizar su impacto sobre ruido del compresor  La vibración del compresor se minimiza con el uso de contrapesos balanceados dinámicamente y al utilizar un proceso de compresión continua, también se minimiza la pulsación de torque asociada  No es necesario emplear una cubierta con el propósito de ubicar el ensamblaje del scroll en forma precisa dentro del compresor

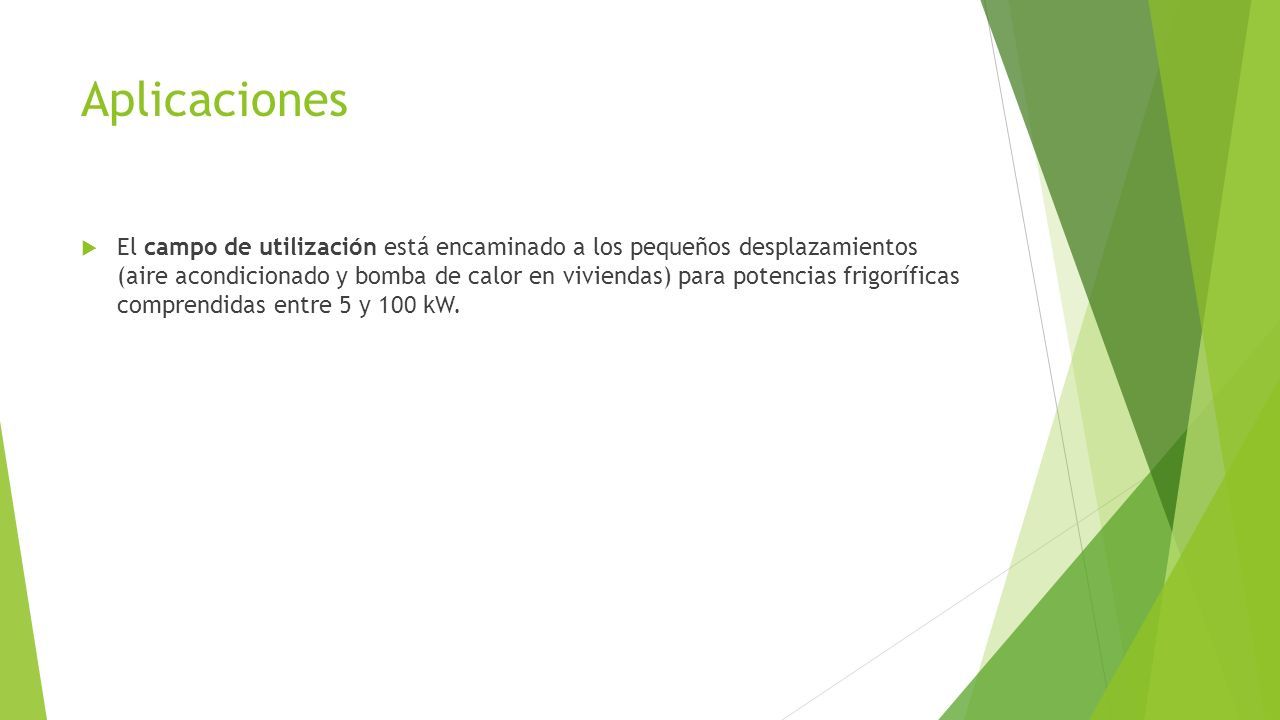

6 Aplicaciones  El campo de utilización está encaminado a los pequeños desplazamientos (aire acondicionado y bomba de calor en viviendas) para potencias frigoríficas comprendidas entre 5 y 100 kW.
