1 Medidas Eléctricas

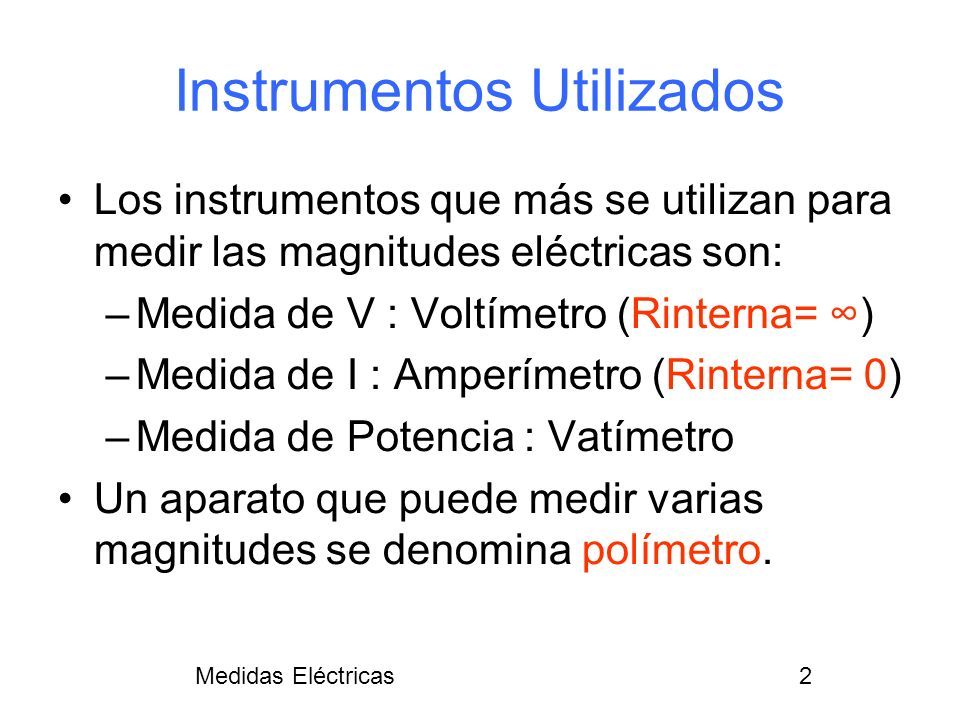

2 2 Instrumentos Utilizados Los instrumentos que más se utilizan para medir las magnitudes eléctricas son: –Medida de V : Voltímetro (Rinterna= ∞) –Medida de I : Amperímetro (Rinterna= 0) –Medida de Potencia : Vatímetro Un aparato que puede medir varias magnitudes se denomina polímetro.

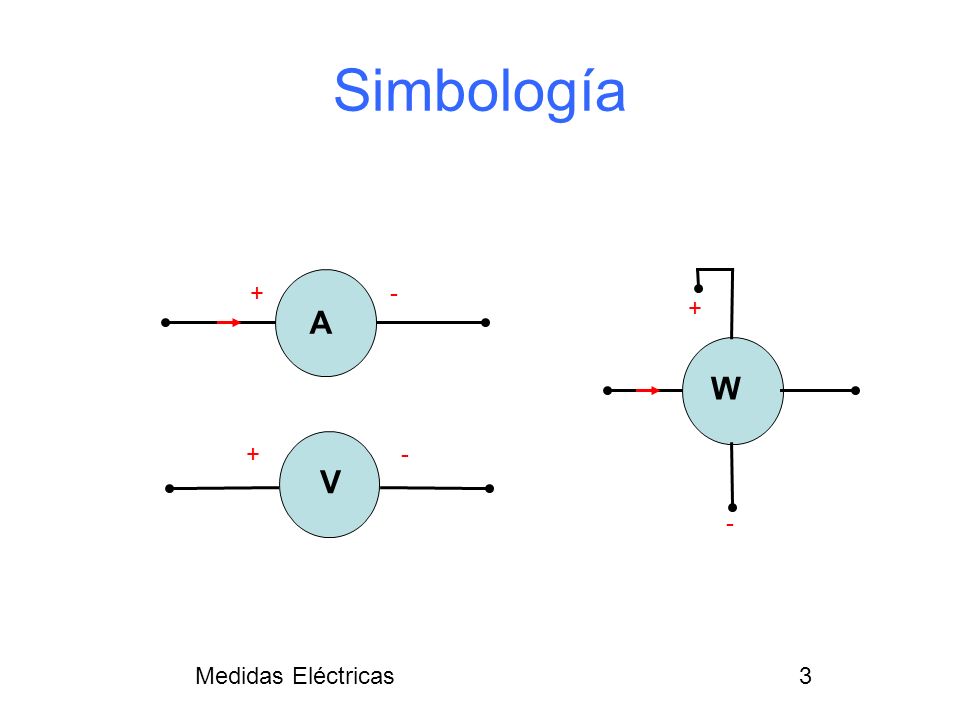

3 Medidas Eléctricas3 Simbología A V W + +- - - +

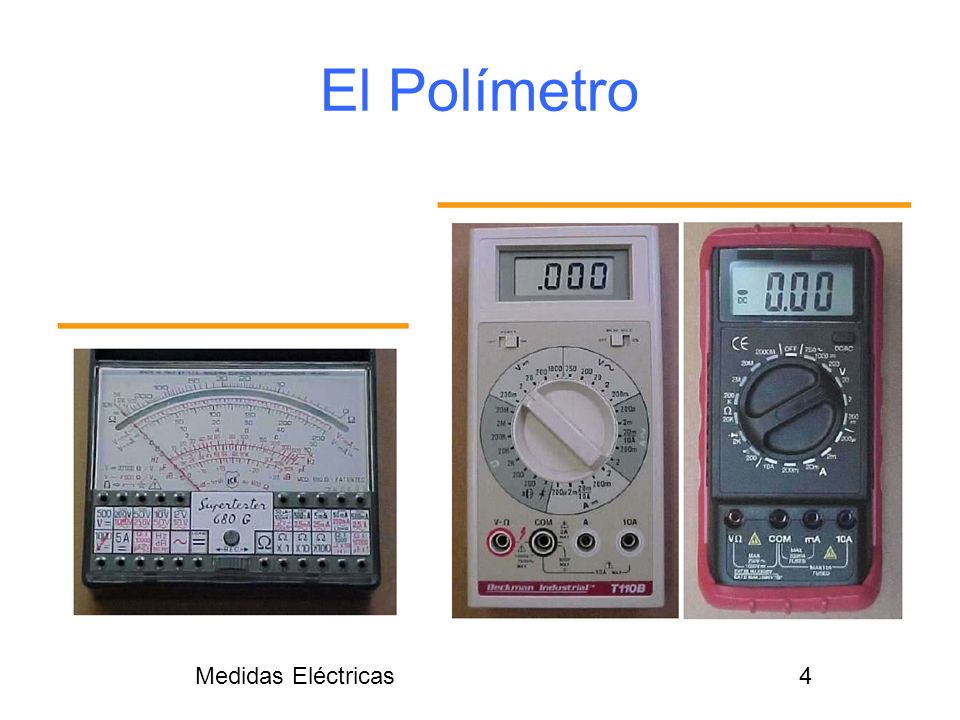

4 Medidas Eléctricas4 El Polímetro

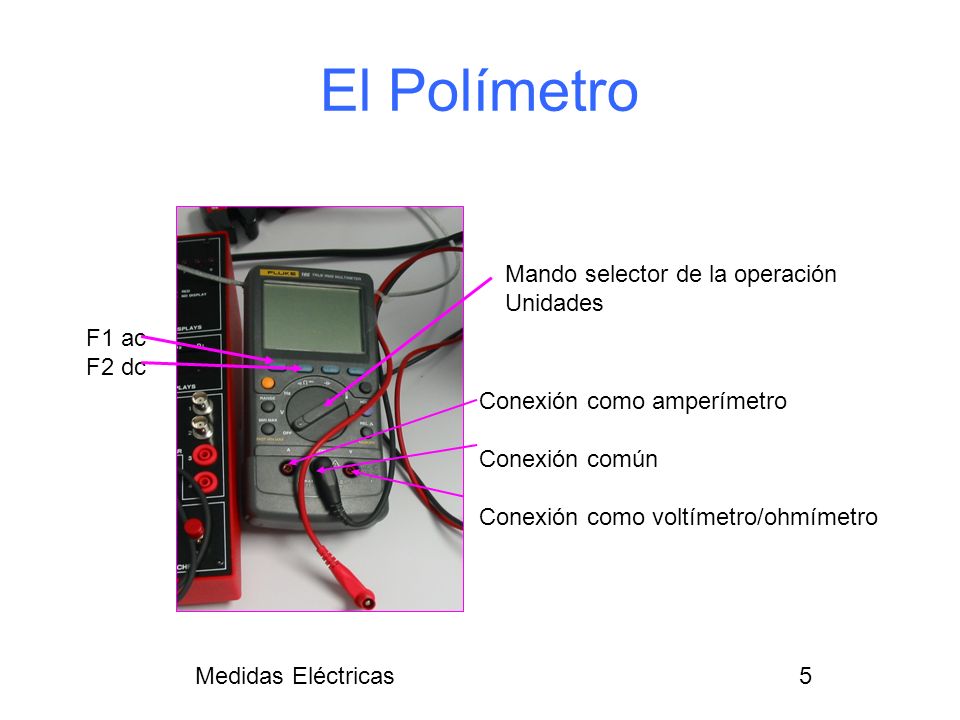

5 Medidas Eléctricas5 El Polímetro Conexión como amperímetro Conexión común Conexión como voltímetro/ohmímetro F1 ac F2 dc Mando selector de la operación Unidades

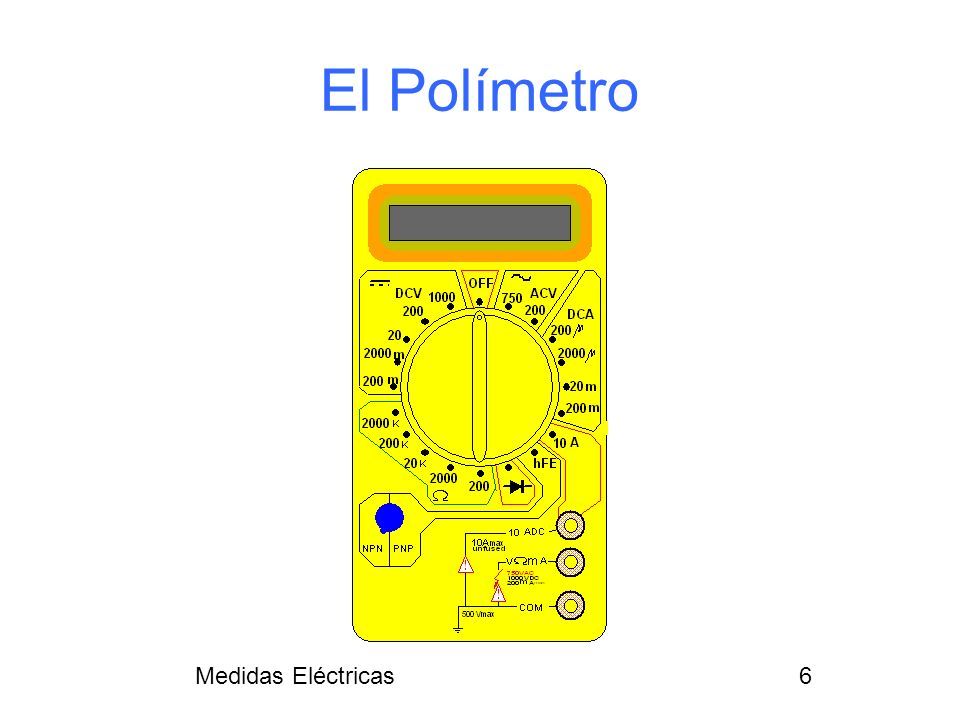

6 Medidas Eléctricas6 El Polímetro

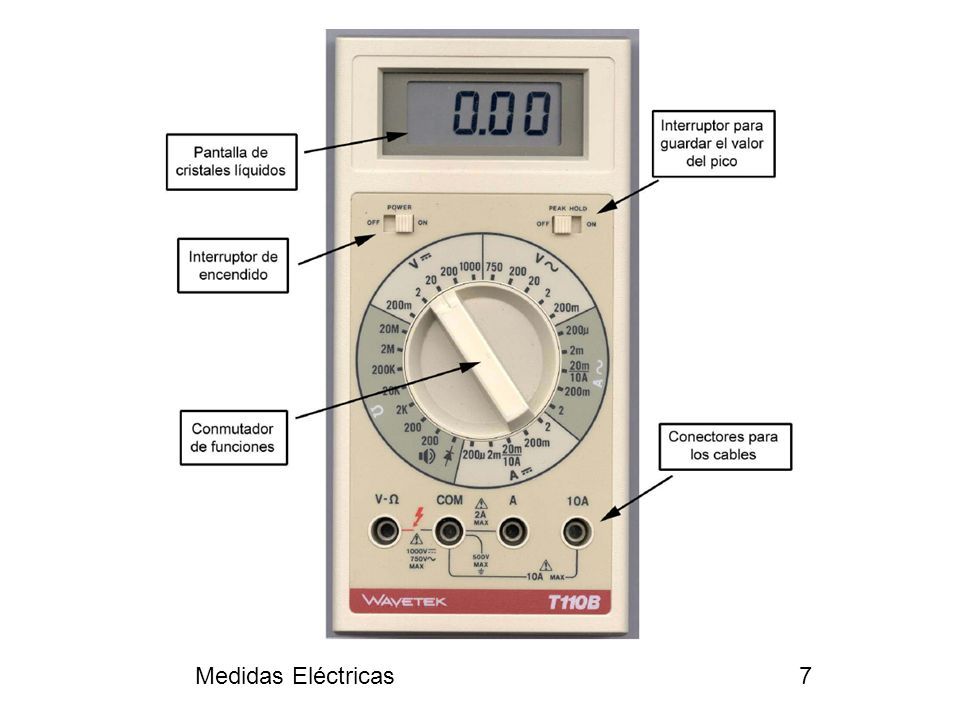

7 Medidas Eléctricas7

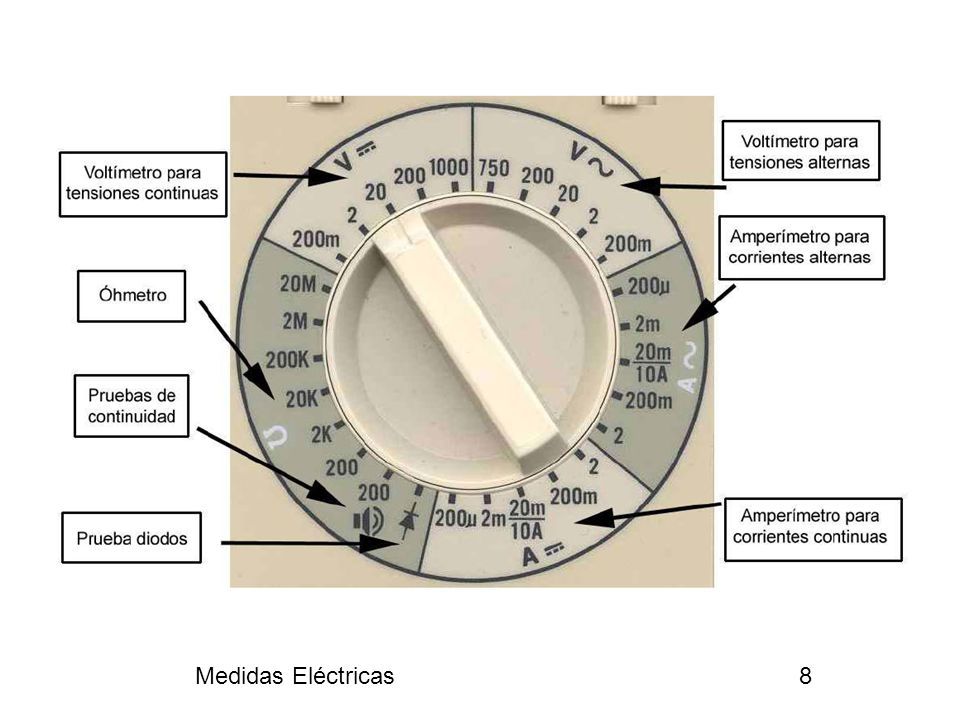

8 8

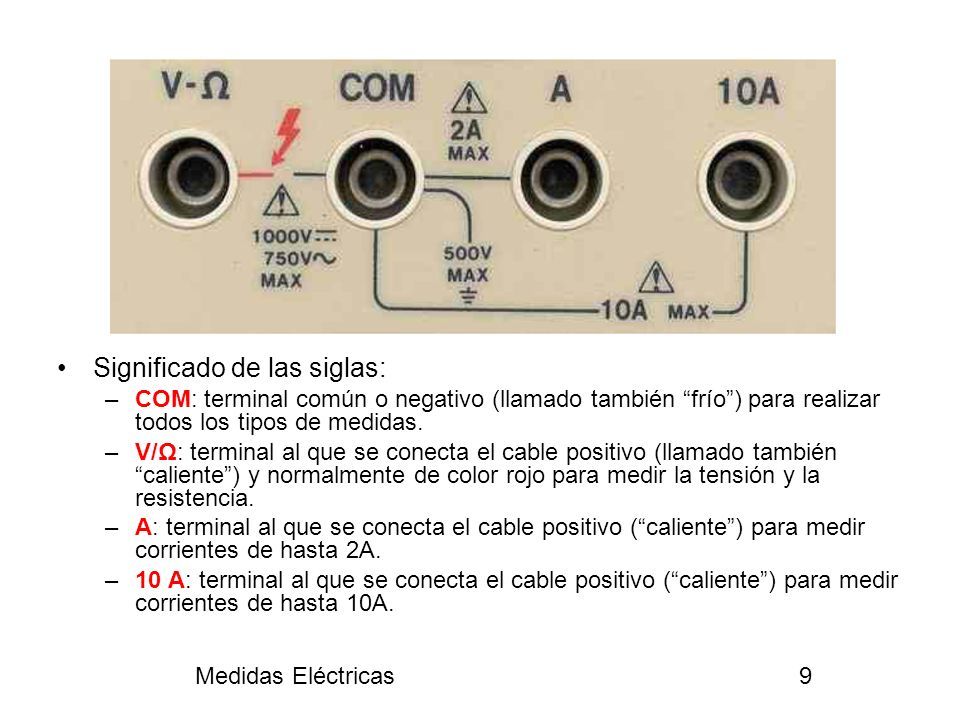

9 9 Significado de las siglas: –COM: terminal común o negativo (llamado también “frío”) para realizar todos los tipos de medidas. –V/Ω: terminal al que se conecta el cable positivo (llamado también “caliente”) y normalmente de color rojo para medir la tensión y la resistencia. –A: terminal al que se conecta el cable positivo (“caliente”) para medir corrientes de hasta 2A. –10 A: terminal al que se conecta el cable positivo (“caliente”) para medir corrientes de hasta 10A.

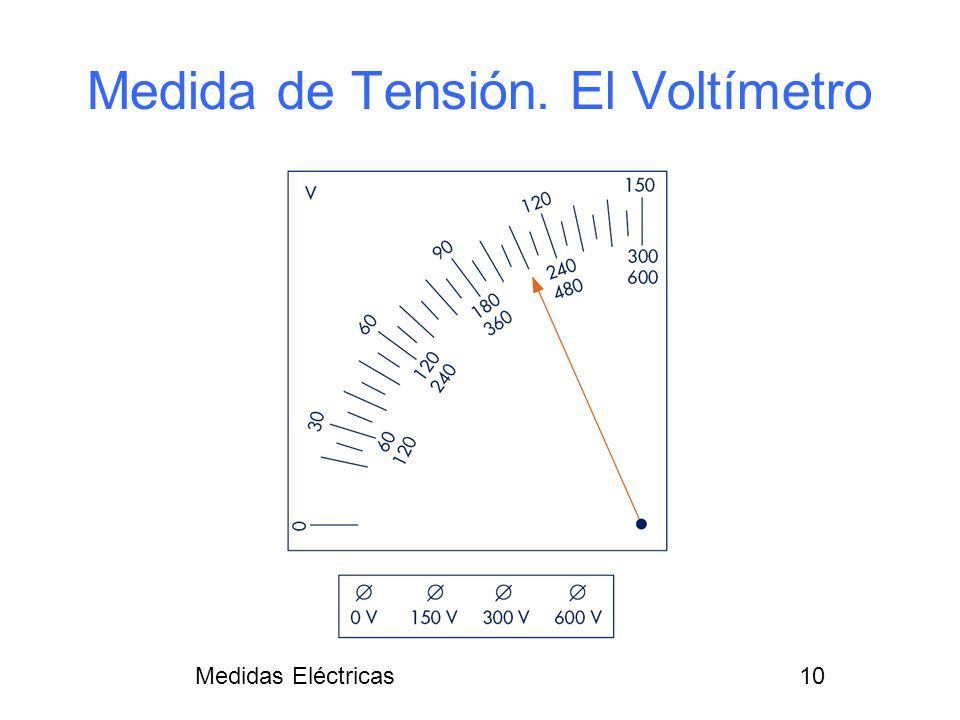

10 Medidas Eléctricas10 Medida de Tensión. El Voltímetro

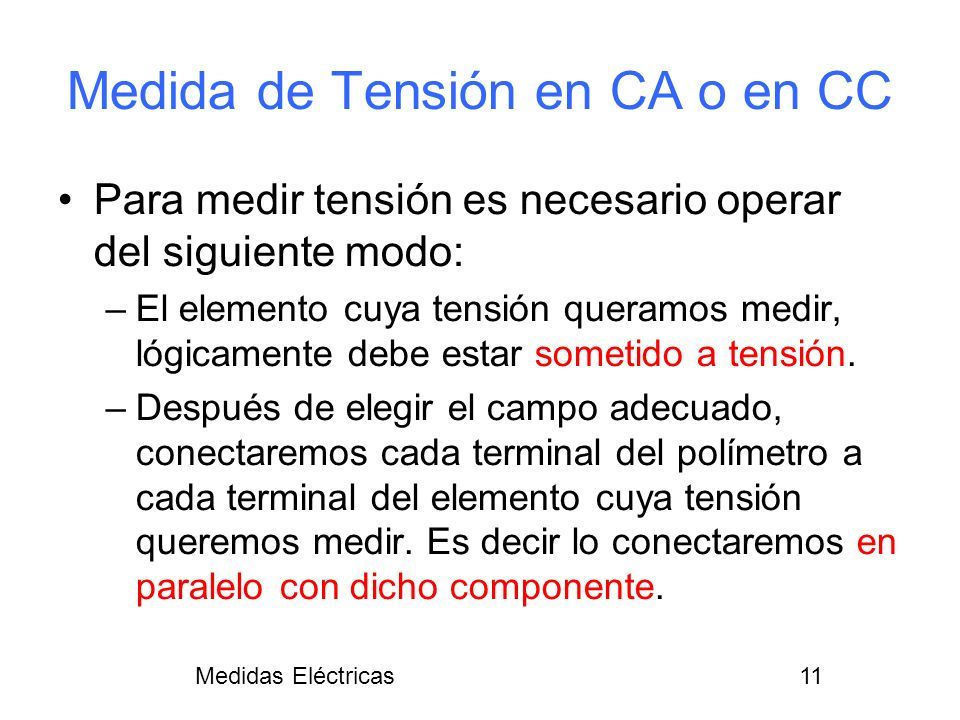

11 Medidas Eléctricas11 Medida de Tensión en CA o en CC Para medir tensión es necesario operar del siguiente modo: –El elemento cuya tensión queramos medir, lógicamente debe estar sometido a tensión. –Después de elegir el campo adecuado, conectaremos cada terminal del polímetro a cada terminal del elemento cuya tensión queremos medir. Es decir lo conectaremos en paralelo con dicho componente.

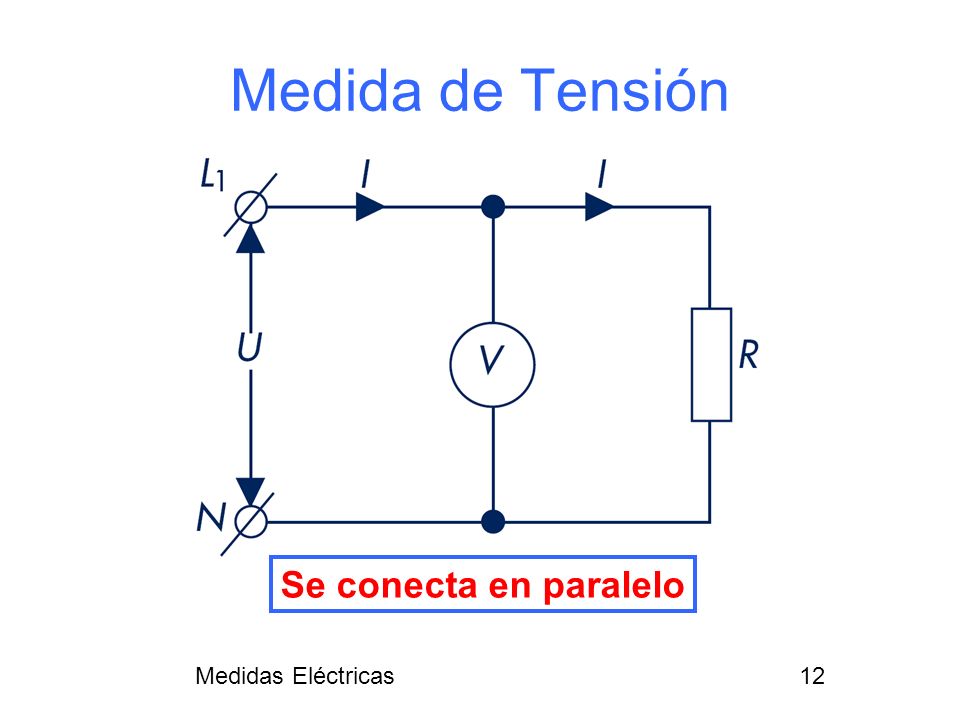

12 Medidas Eléctricas12 Medida de Tensión Se conecta en paralelo

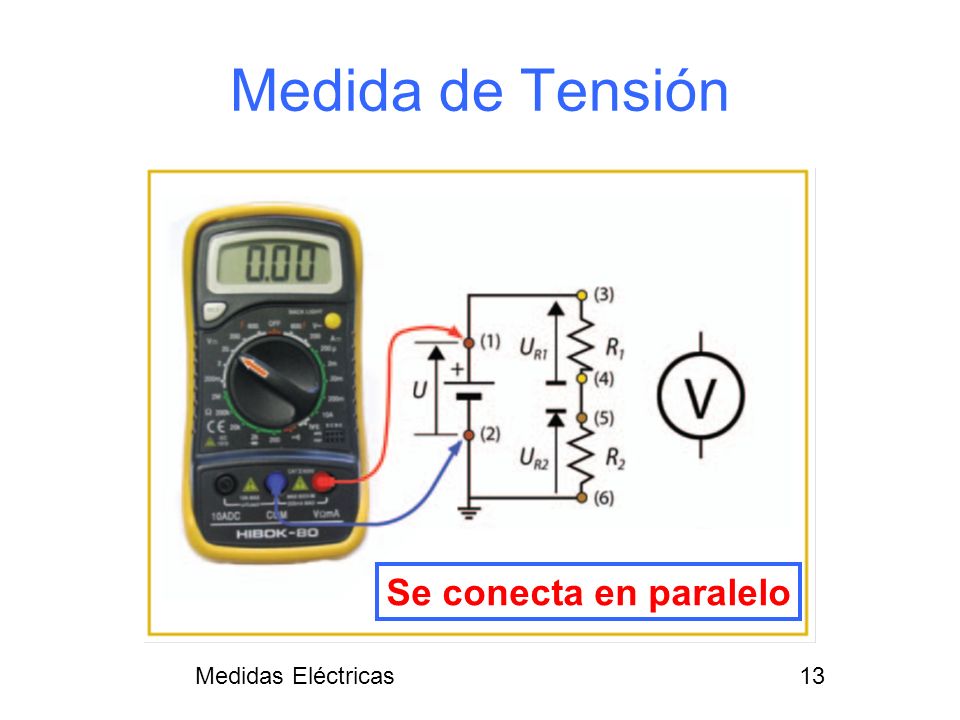

13 Medidas Eléctricas13 Medida de Tensión Se conecta en paralelo

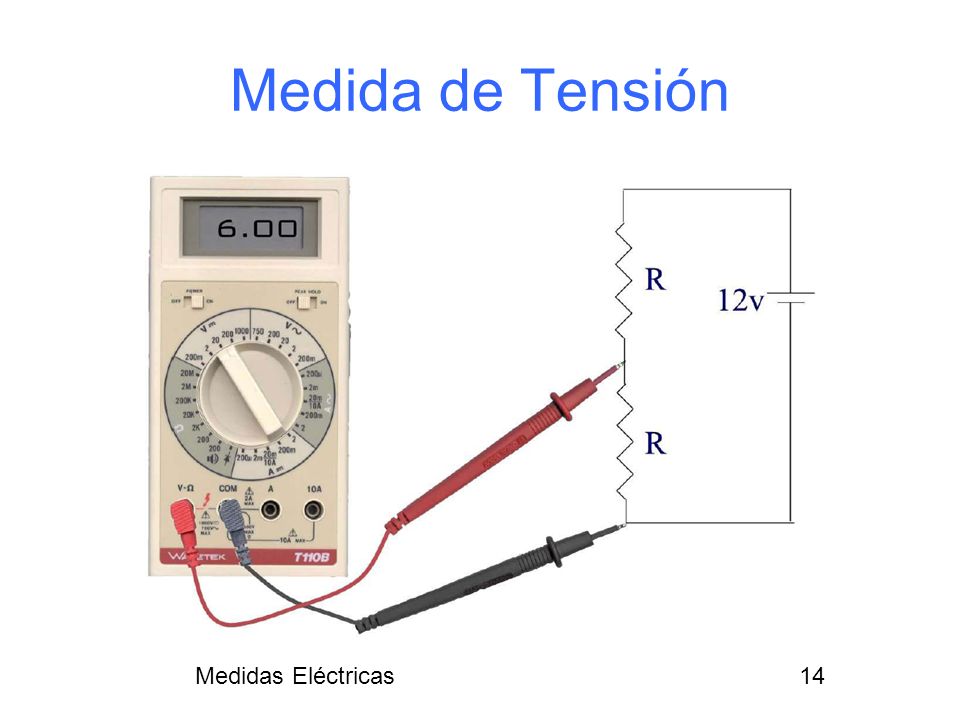

14 Medidas Eléctricas14 Medida de Tensión

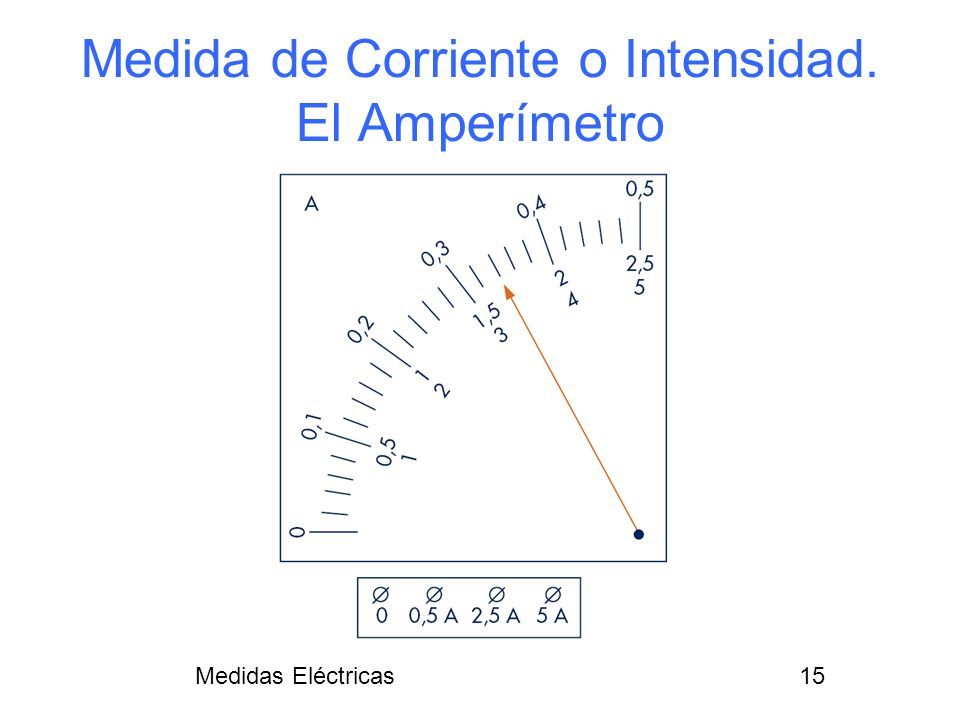

15 Medidas Eléctricas15 Medida de Corriente o Intensidad. El Amperímetro

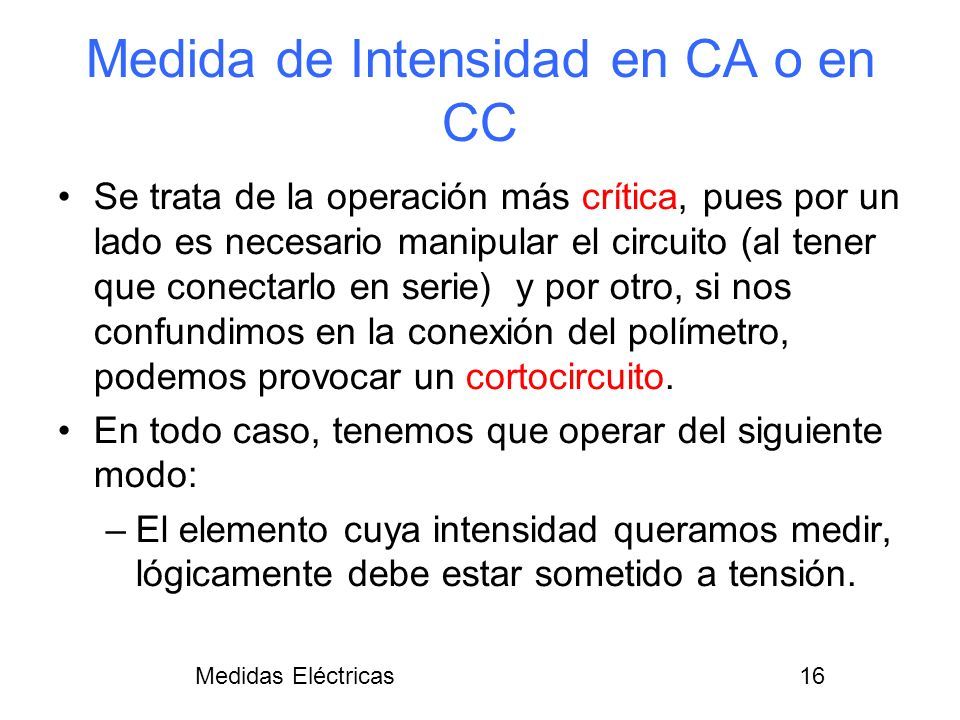

16 Medidas Eléctricas16 Medida de Intensidad en CA o en CC Se trata de la operación más crítica, pues por un lado es necesario manipular el circuito (al tener que conectarlo en serie) y por otro, si nos confundimos en la conexión del polímetro, podemos provocar un cortocircuito. En todo caso, tenemos que operar del siguiente modo: –El elemento cuya intensidad queramos medir, lógicamente debe estar sometido a tensión.

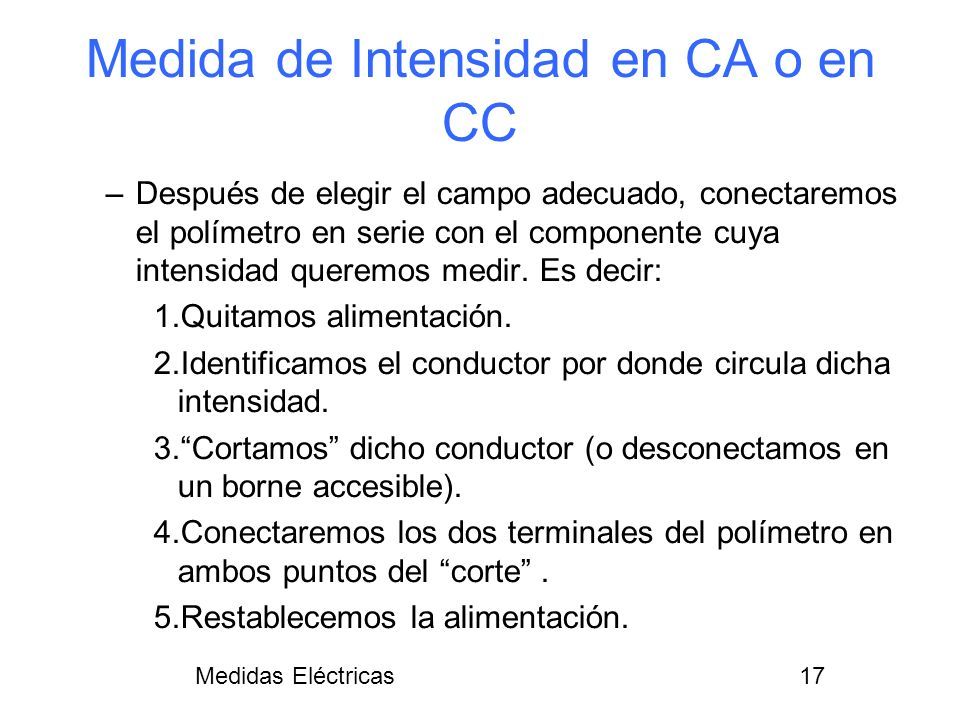

17 Medidas Eléctricas17 Medida de Intensidad en CA o en CC –Después de elegir el campo adecuado, conectaremos el polímetro en serie con el componente cuya intensidad queremos medir. Es decir: 1.Quitamos alimentación. 2.Identificamos el conductor por donde circula dicha intensidad. 3.“Cortamos” dicho conductor (o desconectamos en un borne accesible). 4.Conectaremos los dos terminales del polímetro en ambos puntos del “corte”. 5.Restablecemos la alimentación.

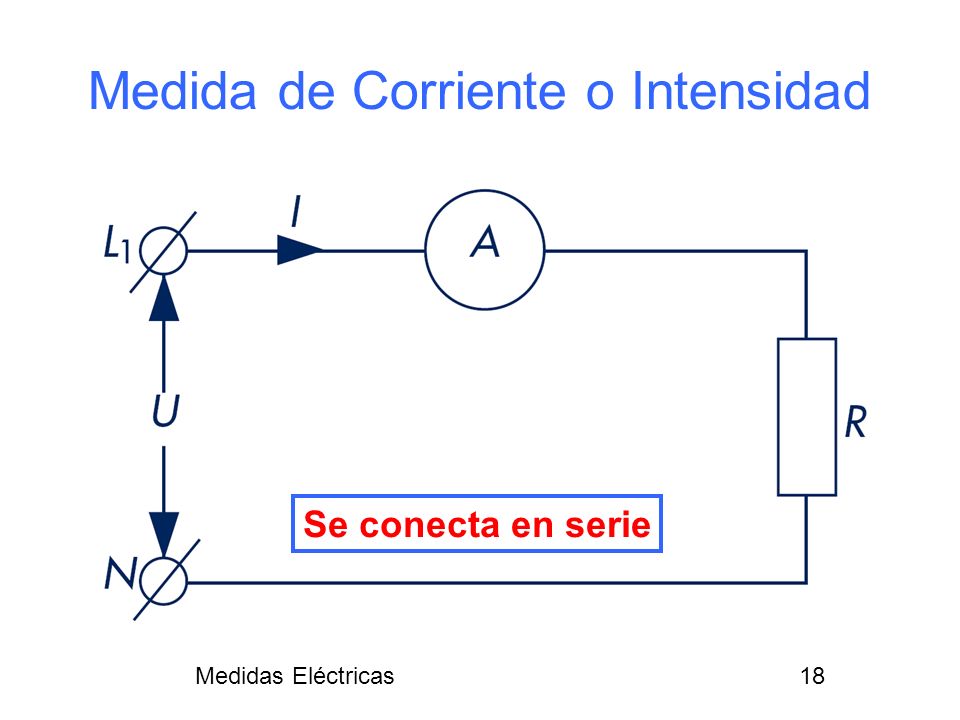

18 Medidas Eléctricas18 Medida de Corriente o Intensidad Se conecta en serie

19 Medidas Eléctricas19 Medida de Corriente o Intensidad Se conecta en serie

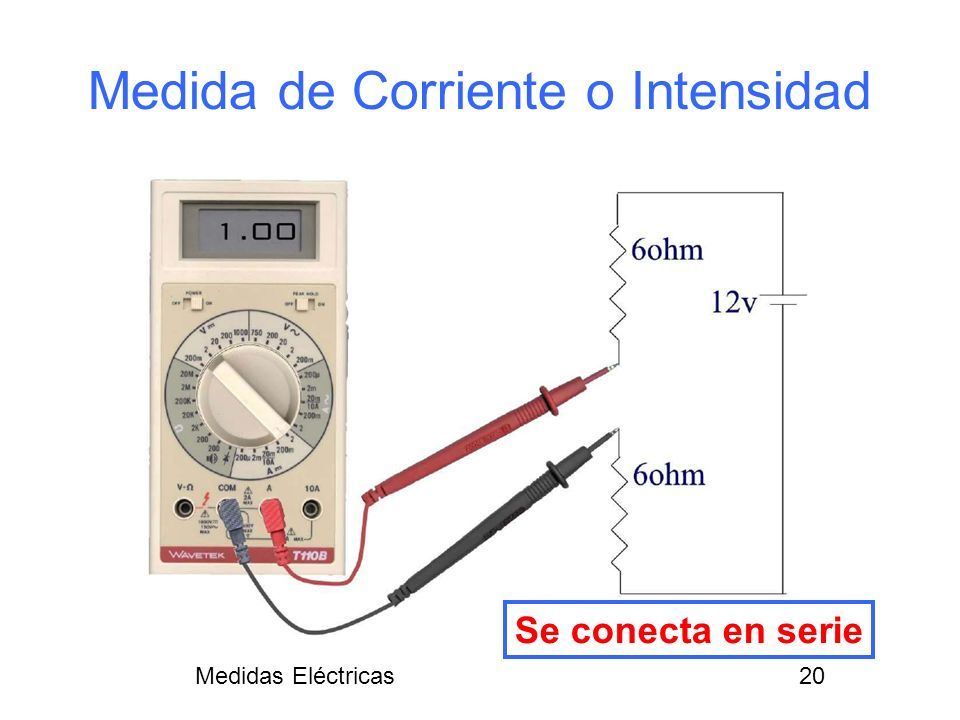

20 Medidas Eléctricas20 Medida de Corriente o Intensidad Se conecta en serie

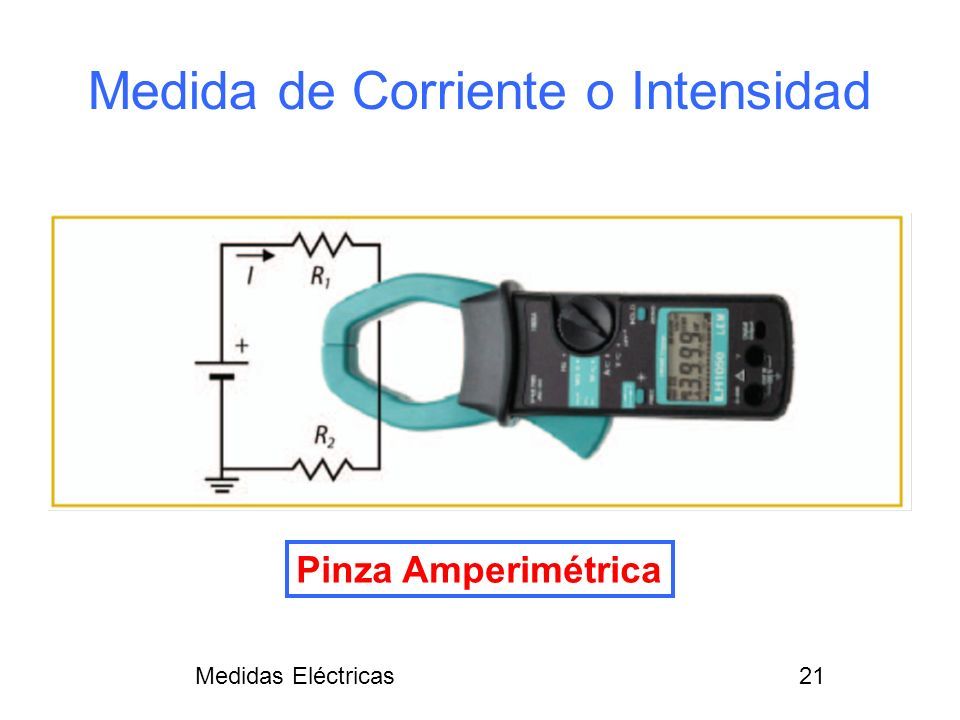

21 Medidas Eléctricas21 Medida de Corriente o Intensidad Pinza Amperimétrica

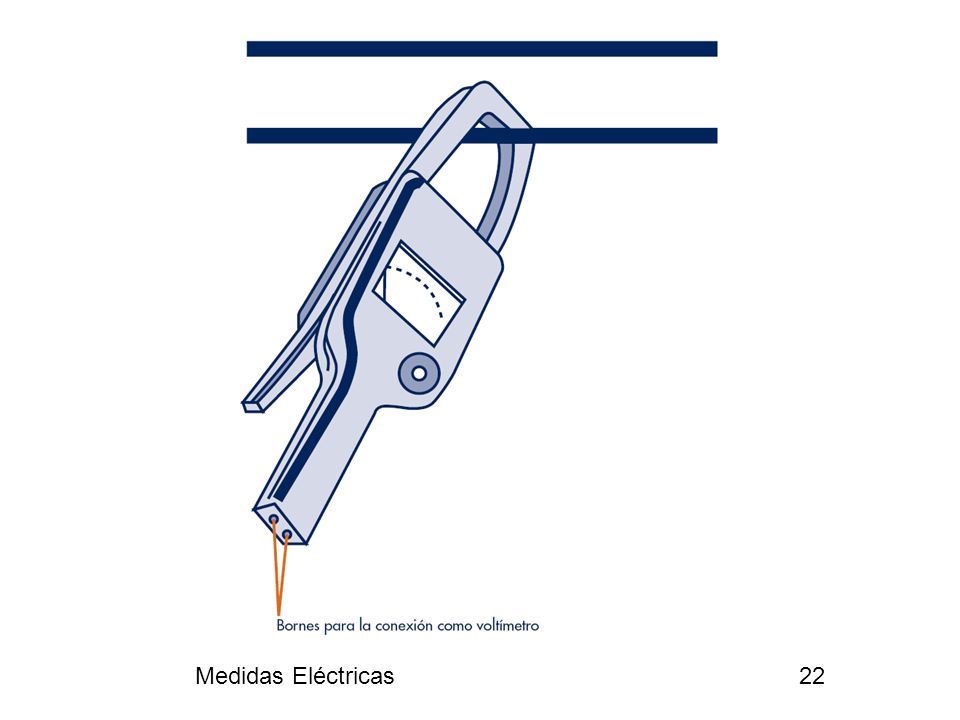

22 Medidas Eléctricas22

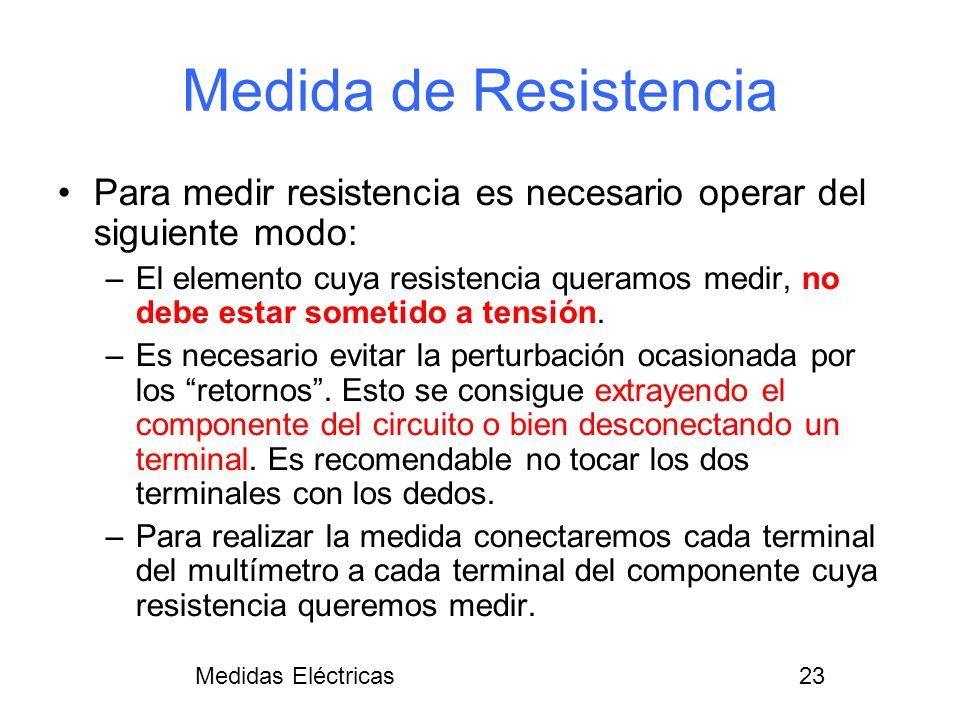

23 Medidas Eléctricas23 Medida de Resistencia Para medir resistencia es necesario operar del siguiente modo: –El elemento cuya resistencia queramos medir, no debe estar sometido a tensión. –Es necesario evitar la perturbación ocasionada por los “retornos”. Esto se consigue extrayendo el componente del circuito o bien desconectando un terminal. Es recomendable no tocar los dos terminales con los dedos. –Para realizar la medida conectaremos cada terminal del multímetro a cada terminal del componente cuya resistencia queremos medir.

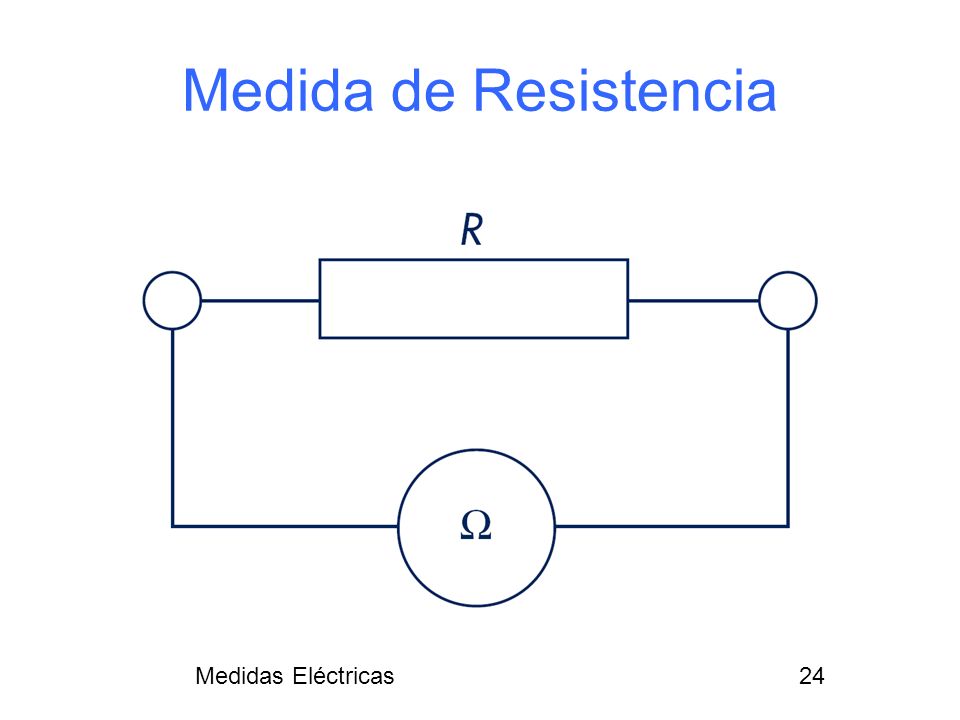

24 Medidas Eléctricas24 Medida de Resistencia

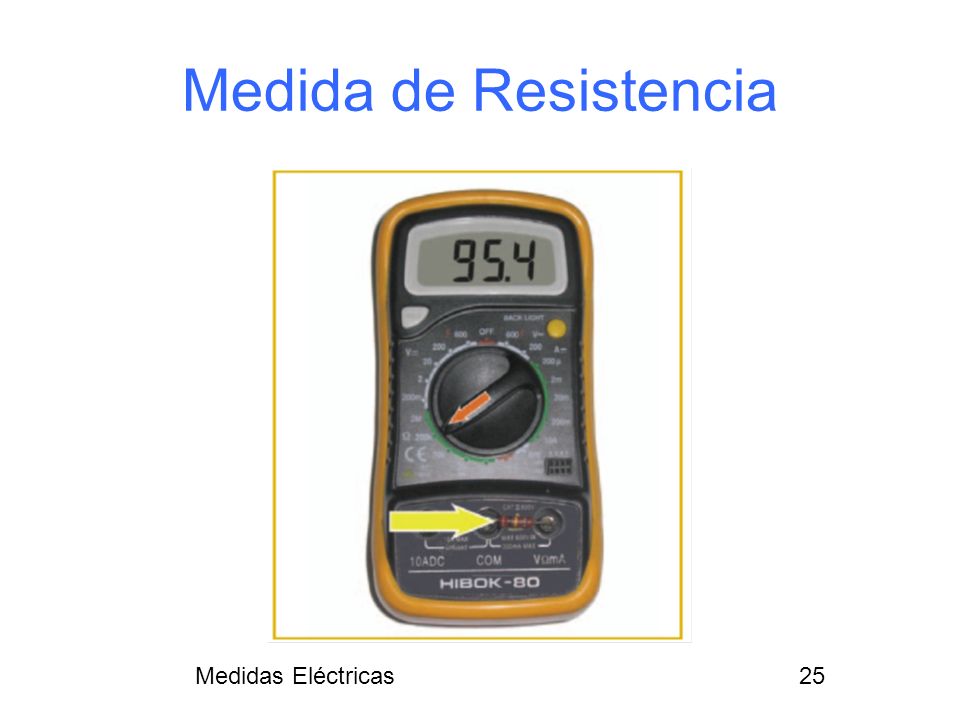

25 Medidas Eléctricas25 Medida de Resistencia

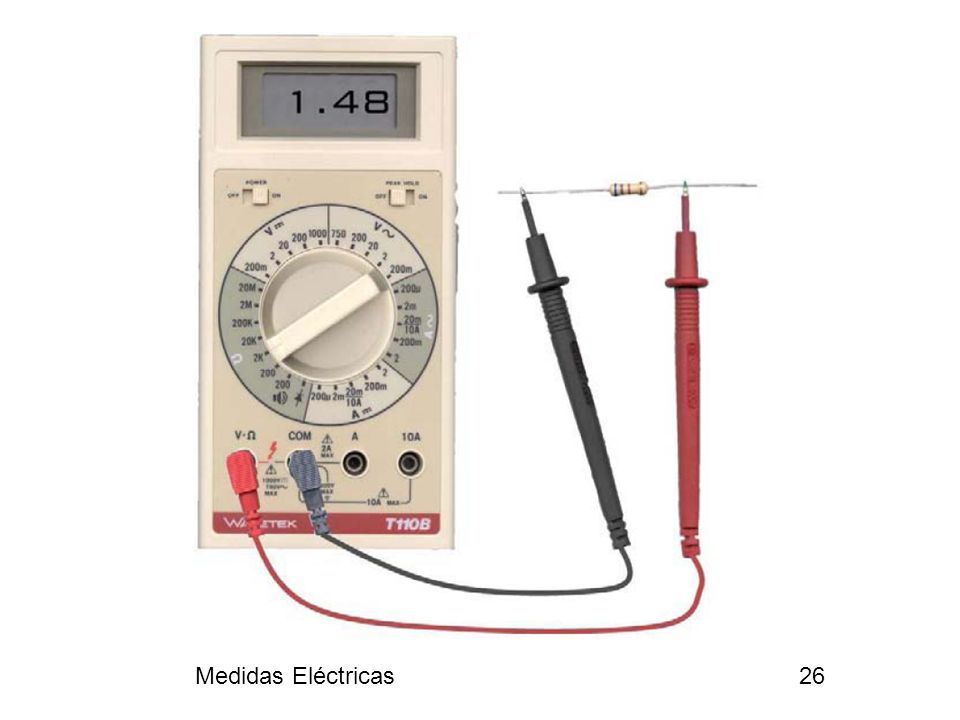

26 Medidas Eléctricas26

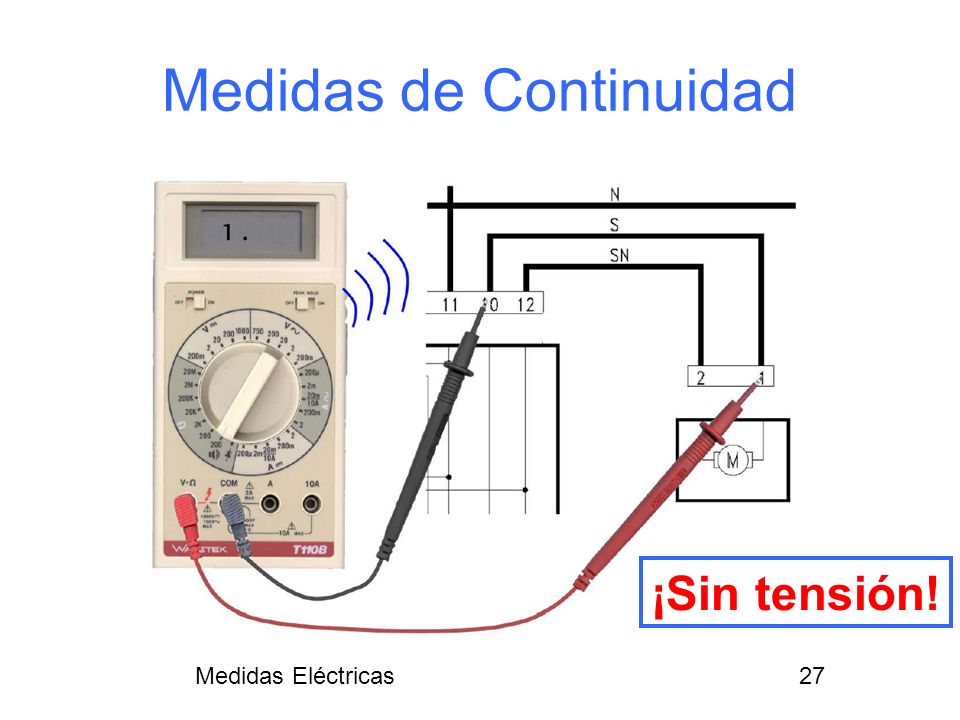

27 Medidas Eléctricas27 Medidas de Continuidad ¡Sin tensión!

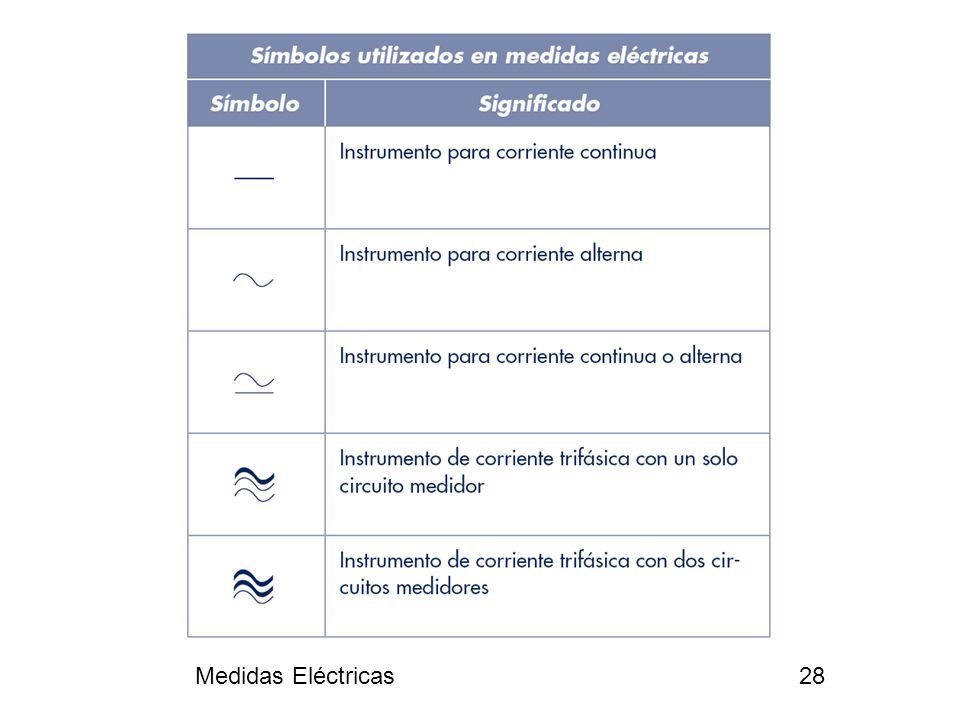

28 Medidas Eléctricas28

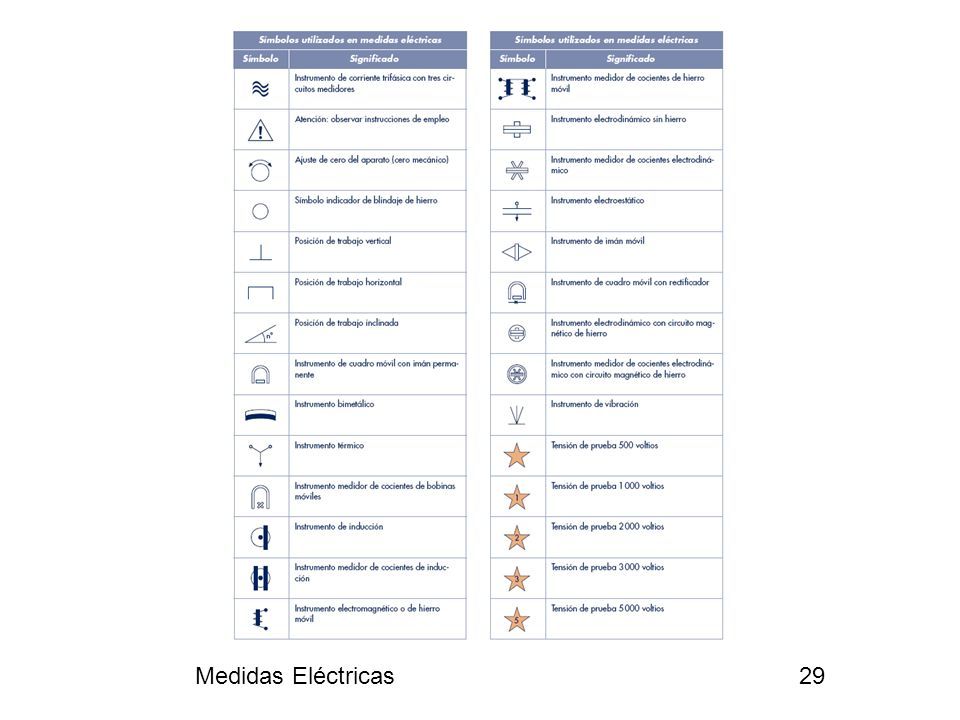

29 Medidas Eléctricas29

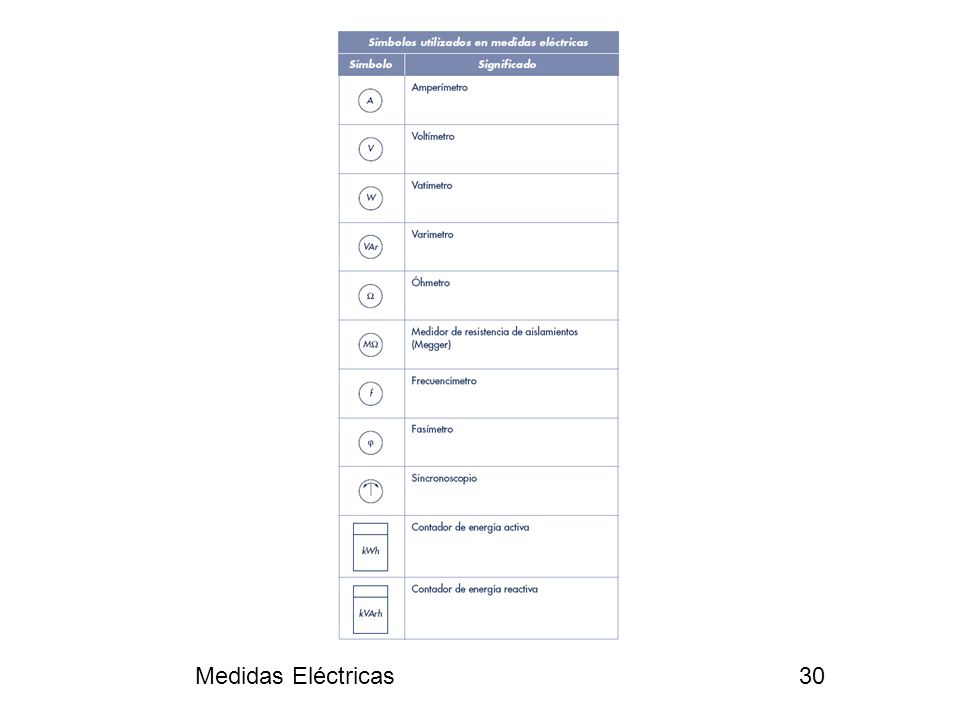

30 Medidas Eléctricas30

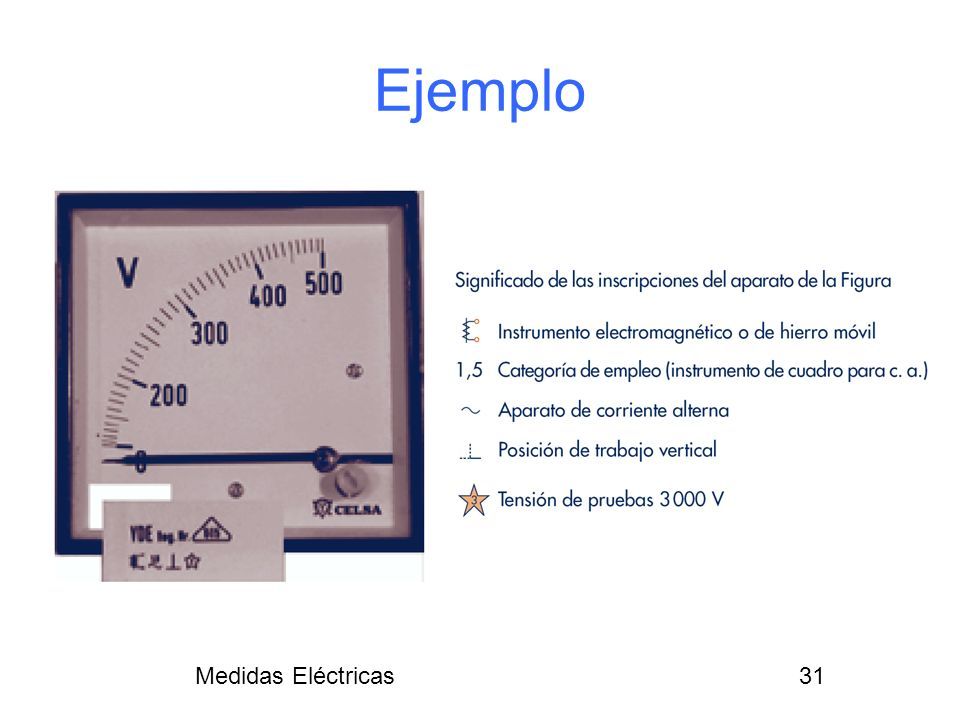

31 Medidas Eléctricas31 Ejemplo

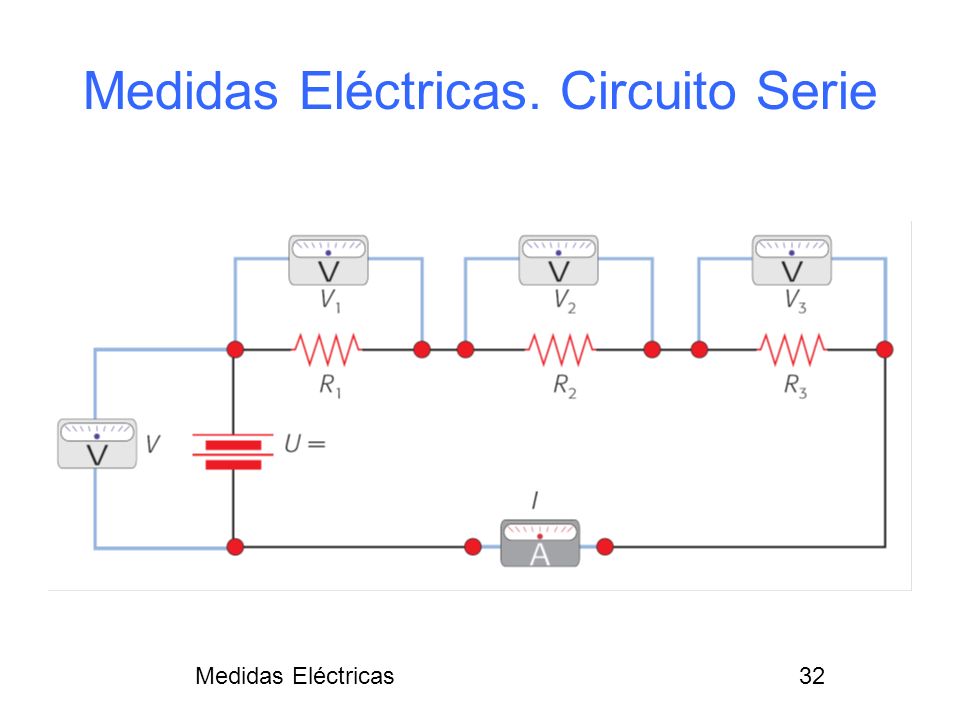

32 Medidas Eléctricas32 Medidas Eléctricas. Circuito Serie

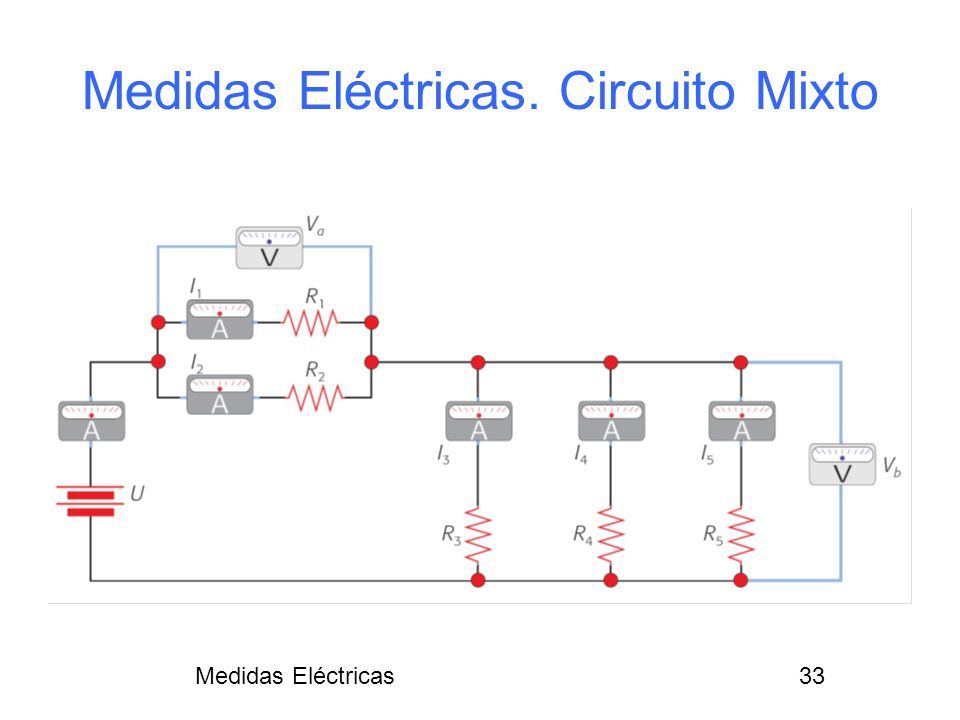

33 Medidas Eléctricas33 Medidas Eléctricas. Circuito Mixto

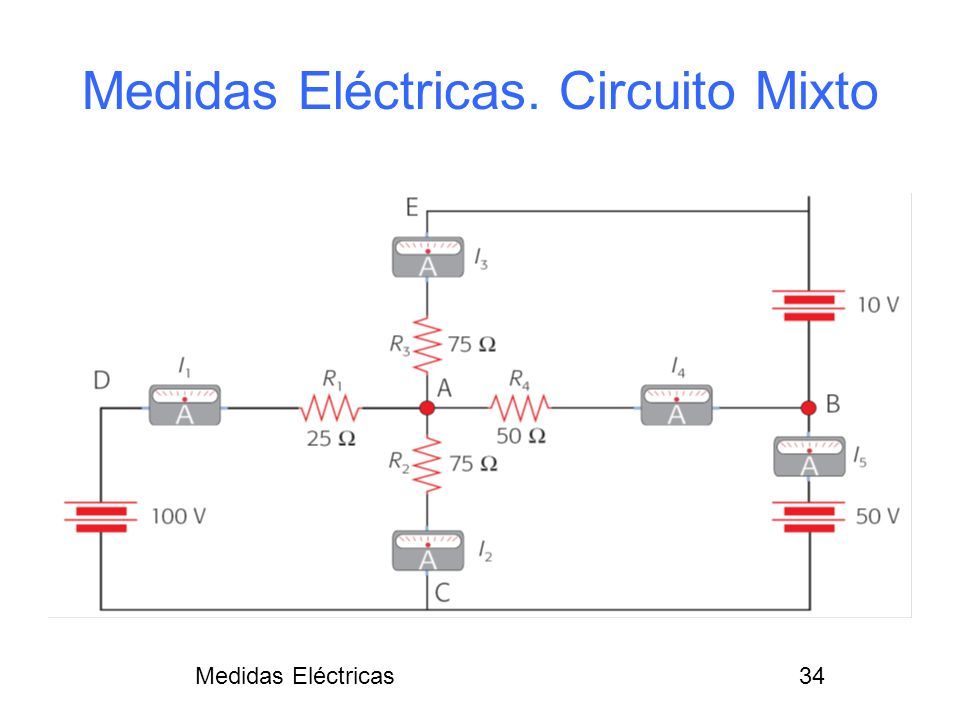

34 Medidas Eléctricas34 Medidas Eléctricas. Circuito Mixto

35 Medidas Eléctricas35 Referencias http://www.salesianosburgos.es/ “Instalaciones eléctricas de interior”. Marrufo González, Enrique y Castillo Pedrosa, Juan. MacGraw Hill. 2004.ISBN: 8448141725 - EAN: 9788448141721 “Instalaciones Eléctricas de Interior”. Sebastian, Josú M.; González, Pedro. Editorial: MARCOMBO, S.A. ISBN: 8496334147. EAN: 9788496334144 http://edu.jccm.es/ies/juanantoniocastro/index.ph p?option=com_content&view=article&id=81&Ite mid=97http://edu.jccm.es/ies/juanantoniocastro/index.ph p?option=com_content&view=article&id=81&Ite mid=97
