1 SANEAMIENTO BASICO

2 Sistemas de Saneamiento NaturaLEZA Potabilización Conducción DistribuciónAgua Residual Alcantarillado Sanitario Sitio de Tratamiento

3 Objetivos Fundamentales del Saneamiento: GGGGarantizar la protección sanitaria PPPProteger el medio ambiente RRRReutilizar las aguas AAAAsegurar el mejor servicio a los usuarios Saneamiento Ambiental

4 EL DESARROLLO NO PUEDE DETENERSE, SIN EMBARGO ES NECESARIO QUE EXISTA UN BALANCE ENTRE EL DESARROLLO Y EL MEDIOAMBIENTE

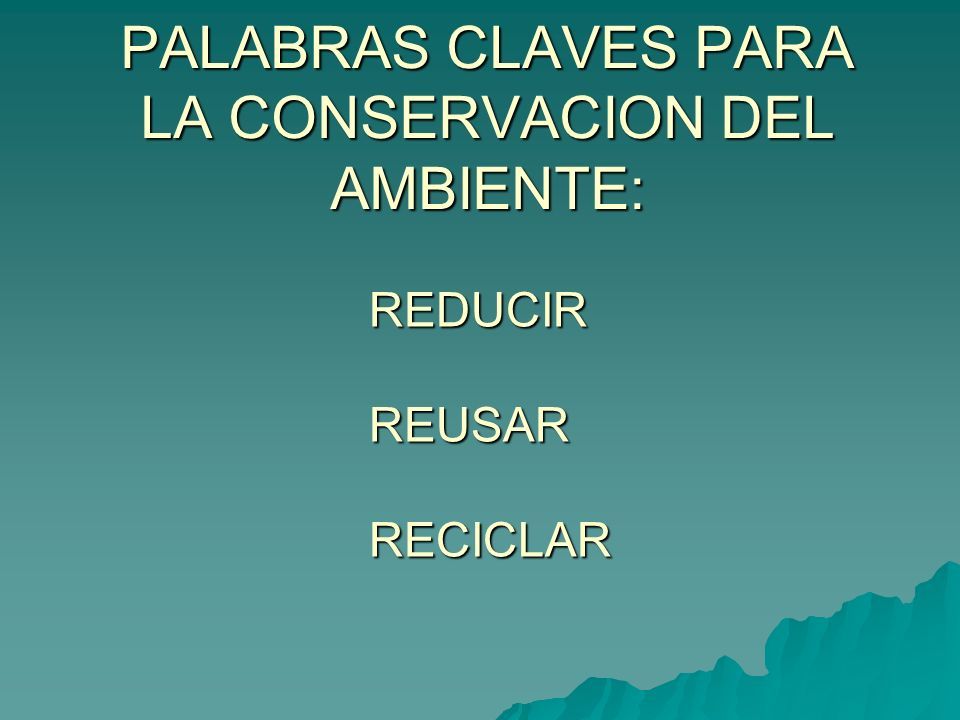

5 PALABRAS CLAVES PARA LA CONSERVACION DEL AMBIENTE: REDUCIR REUSAR RECICLAR

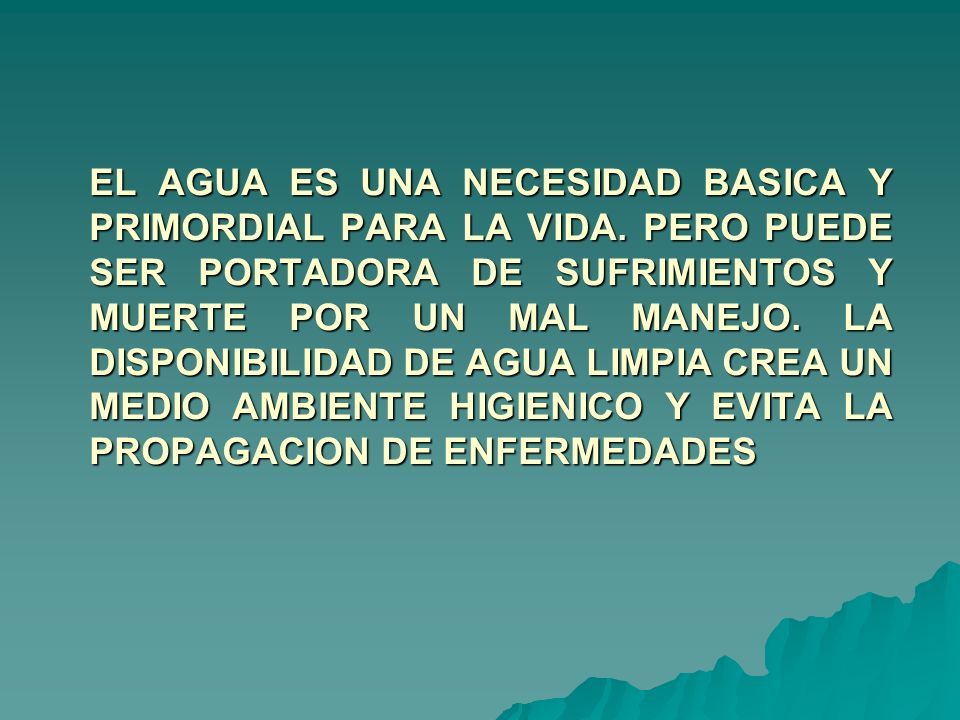

6 EL AGUA ES UNA NECESIDAD BASICA Y PRIMORDIAL PARA LA VIDA. PERO PUEDE SER PORTADORA DE SUFRIMIENTOS Y MUERTE POR UN MAL MANEJO. LA DISPONIBILIDAD DE AGUA LIMPIA CREA UN MEDIO AMBIENTE HIGIENICO Y EVITA LA PROPAGACION DE ENFERMEDADES

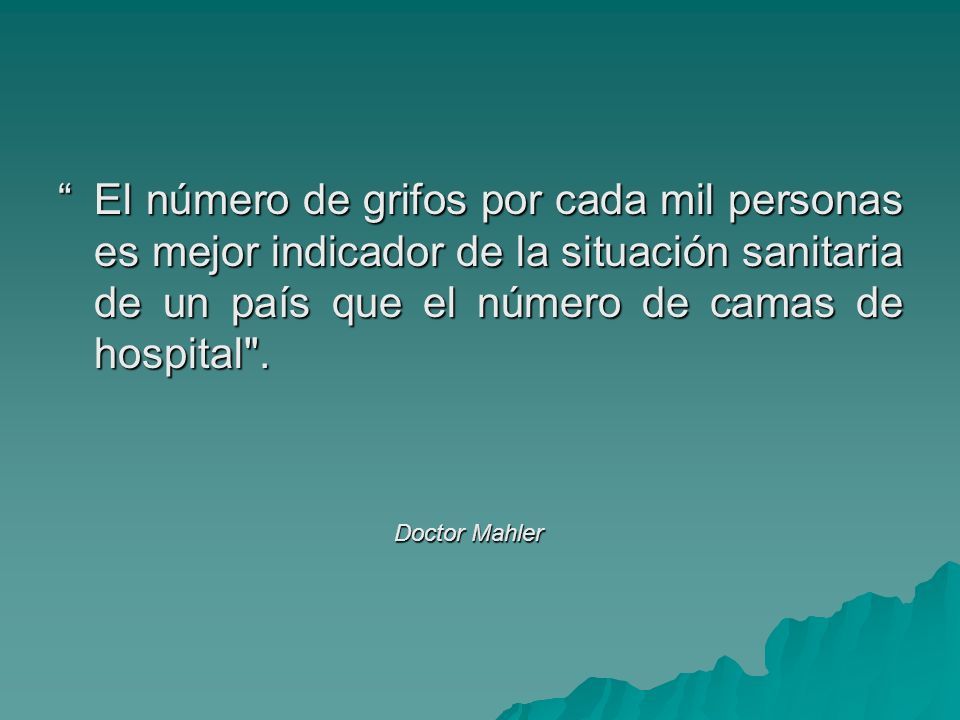

7 “El número de grifos por cada mil personas es mejor indicador de la situación sanitaria de un país que el número de camas de hospital". Doctor Mahler

8 LA PROTECCION DEL MEDIO AMBIENTE ES PARTE ESENCIAL DEL PROCESO DE DESARROLLO Y ESTE DEBE SER SOSTENIBLE. PARA PODER CONTROLAR LA DESCARGA DE CONTAMINANTES QUE PROVIENEN DE INDUSTRIAS Y EL COMERCIO SE ESTABLECEN LAS NORMAS. MEDIDAS PARA EL CONTROL DE LA CONTAMINACION

9 UNO DE LOS PROBLEMAS DE CONTAMINACION MAS RELEVANTE SON LAS DESCARGAS INDUSTRIALES SIN NINGUN TIPO DE TRATAMIENTO. POR OTRA PARTE LA APLICACION INAPROPIADA DE FERTILIZANTES, PESTICIDAS Y YERBICIDAS EN LA AGRICULTURA INTENSIVA, ASI COMO LOS DESPERDICIOS ANIMALES DE LA PECUARIA SON FUENTES DE CONTAMINACION DE AGUA.

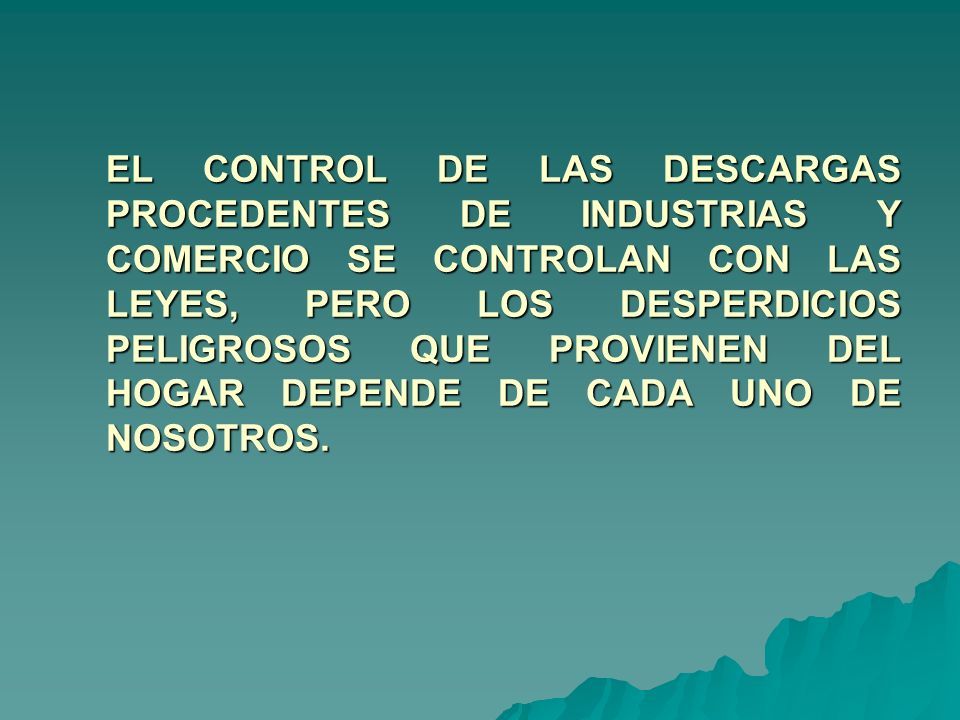

10 EL CONTROL DE LAS DESCARGAS PROCEDENTES DE INDUSTRIAS Y COMERCIO SE CONTROLAN CON LAS LEYES, PERO LOS DESPERDICIOS PELIGROSOS QUE PROVIENEN DEL HOGAR DEPENDE DE CADA UNO DE NOSOTROS.

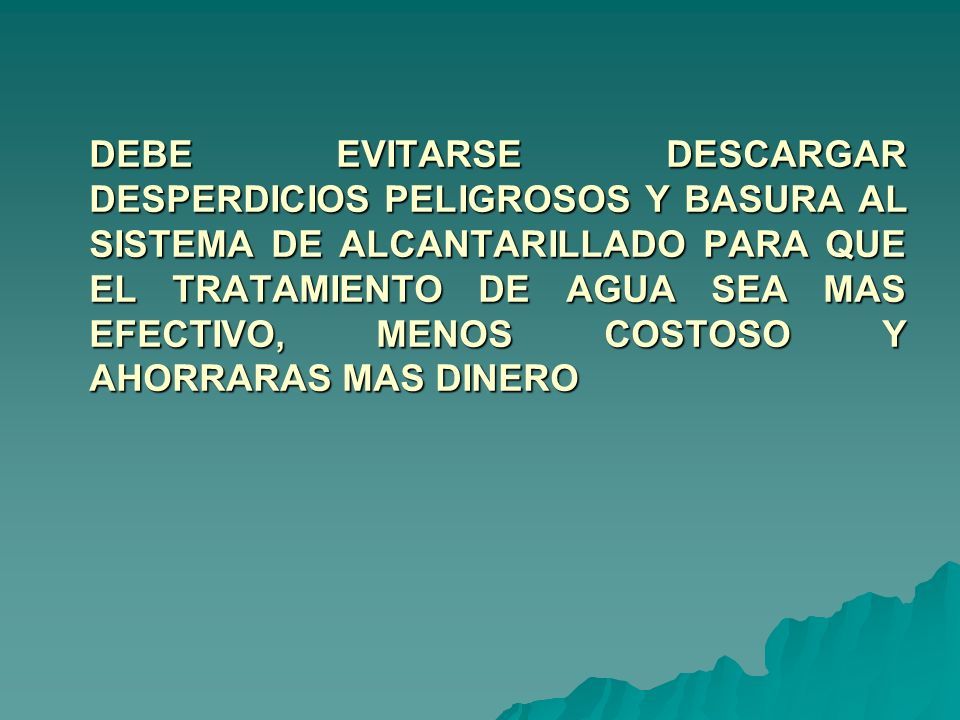

11 DEBE EVITARSE DESCARGAR DESPERDICIOS PELIGROSOS Y BASURA AL SISTEMA DE ALCANTARILLADO PARA QUE EL TRATAMIENTO DE AGUA SEA MAS EFECTIVO, MENOS COSTOSO Y AHORRARAS MAS DINERO

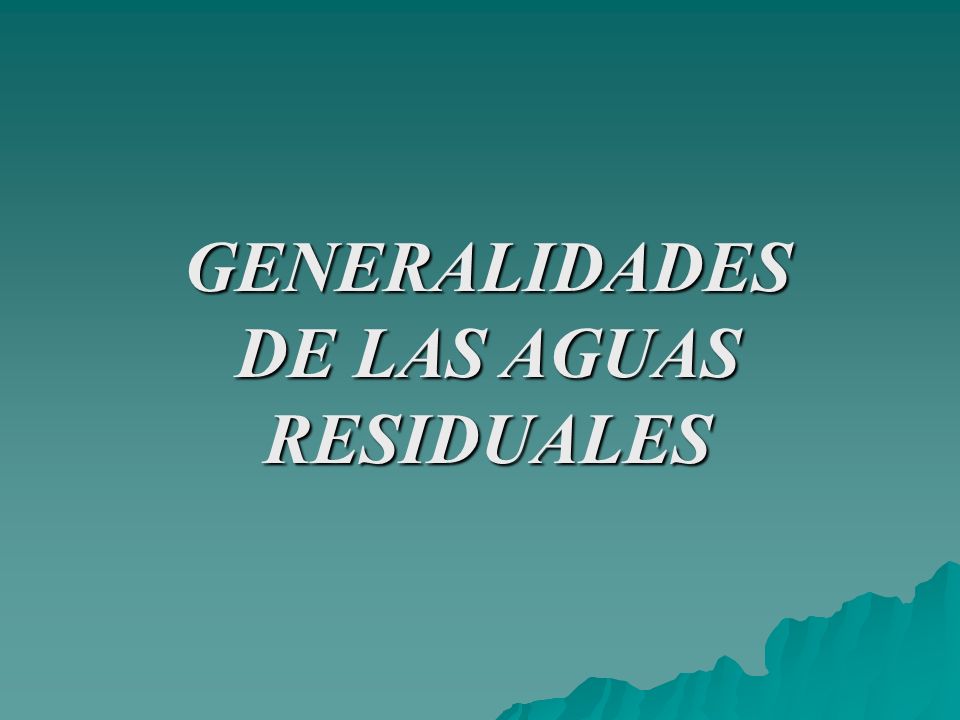

12 GENERALIDADES DE LAS AGUAS RESIDUALES

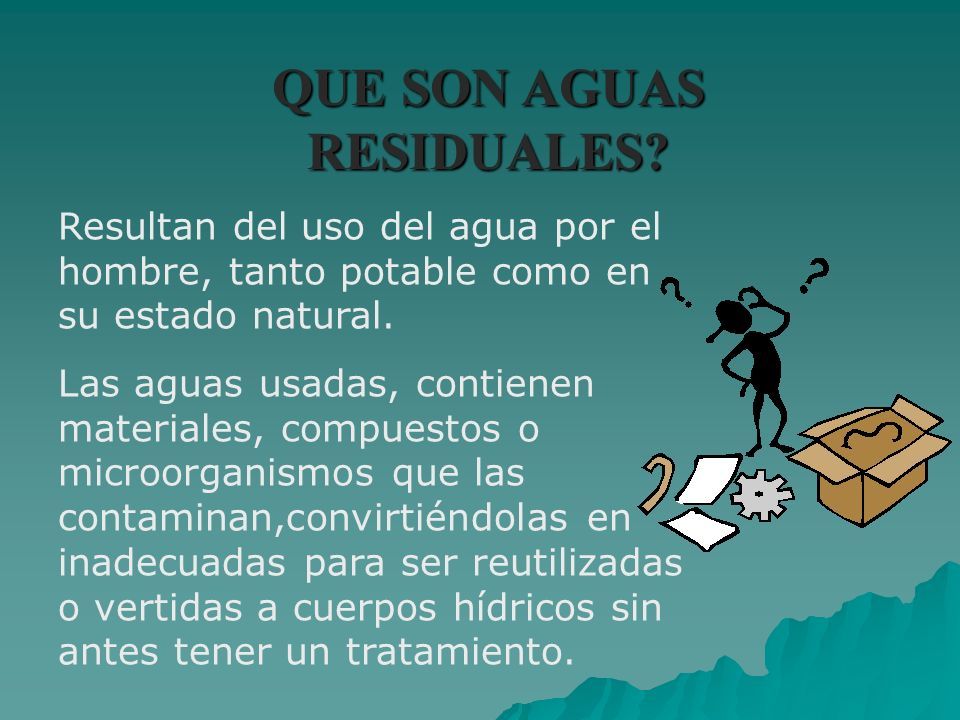

13 QUE SON AGUAS RESIDUALES? Resultan del uso del agua por el hombre, tanto potable como en su estado natural. Las aguas usadas, contienen materiales, compuestos o microorganismos que las contaminan,convirtiéndolas en inadecuadas para ser reutilizadas o vertidas a cuerpos hídricos sin antes tener un tratamiento.

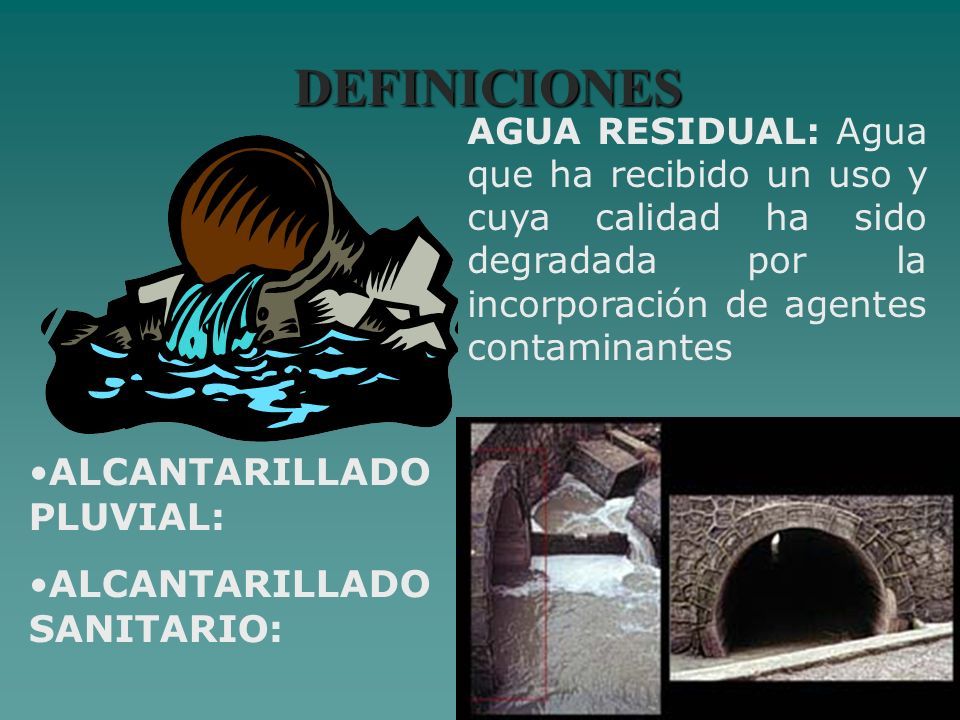

14 DEFINICIONES AGUA RESIDUAL: Agua que ha recibido un uso y cuya calidad ha sido degradada por la incorporación de agentes contaminantes ALCANTARILLADO PLUVIAL: ALCANTARILLADO SANITARIO:

15 USOS DE LAS AGUAS

16 COMPONENTES DE LAS AGUAS RESIDUALES Las urbanas están compuestas por las aguas procedentes del alcantarillado municipal, de las industrias y de las aguas lluvia que son recogidas por el alcantarillado. Las aguas residuales pueden ser domésticas, industriales, comerciales. Dependiendo su procedencia.

17 CARACTERISTICAS A.R. FISICAS SOLIDOS MATERIAS SEDIMENTABLES OLOR TEMPERATURA COLOR TURBIEDAD QUIMICAS DQO, DBO Ph COMPUESTOS TOXICOS METALES GASES BIOLOGICAS BACTERIAS ALGAS HONGOS VIRUS

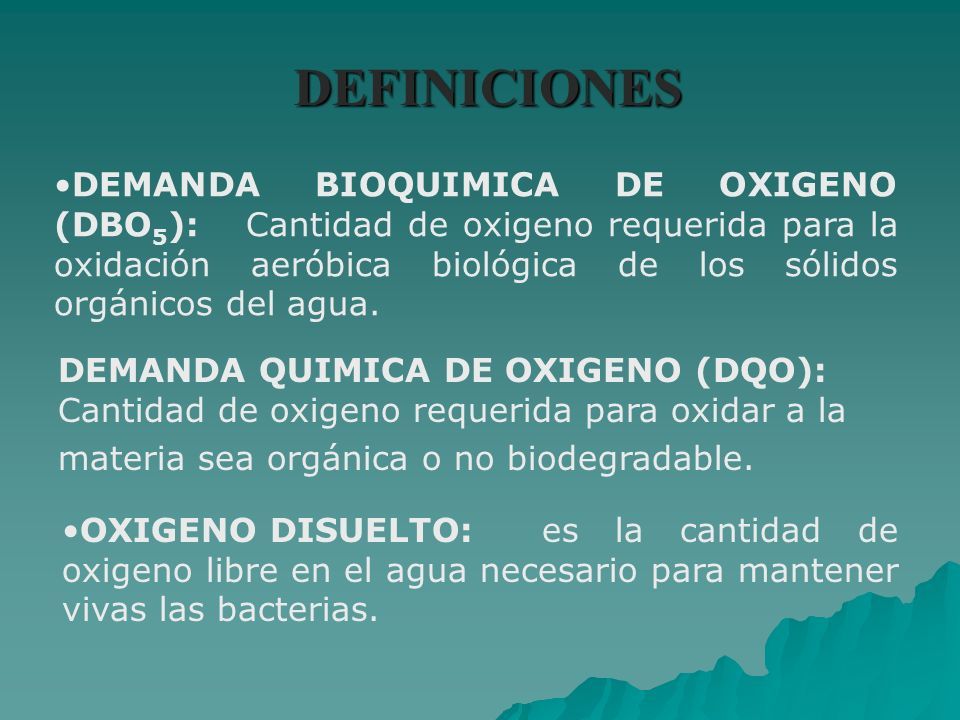

18 DEFINICIONES DEMANDA BIOQUIMICA DE OXIGENO (DBO 5 ):Cantidad de oxigeno requerida para la oxidación aeróbica biológica de los sólidos orgánicos del agua. DEMANDA QUIMICA DE OXIGENO (DQO): Cantidad de oxigeno requerida para oxidar a la materia sea orgánica o no biodegradable. OXIGENO DISUELTO:es la cantidad de oxigeno libre en el agua necesario para mantener vivas las bacterias.

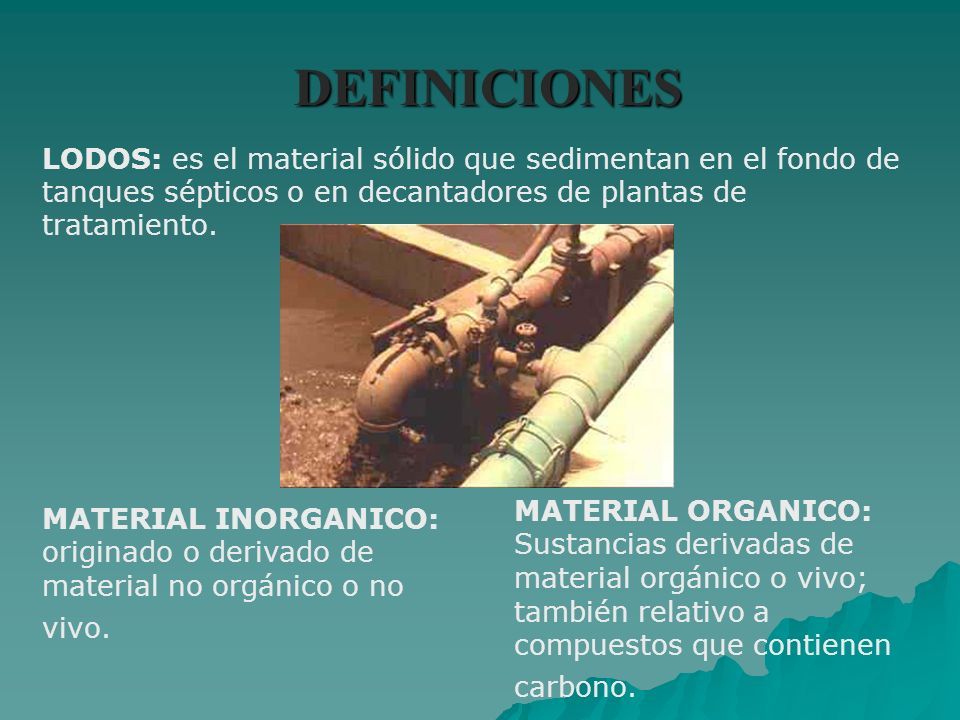

19 DEFINICIONES LODOS: es el material sólido que sedimentan en el fondo de tanques sépticos o en decantadores de plantas de tratamiento. MATERIAL INORGANICO: originado o derivado de material no orgánico o no vivo. MATERIAL ORGANICO: Sustancias derivadas de material orgánico o vivo; también relativo a compuestos que contienen carbono.

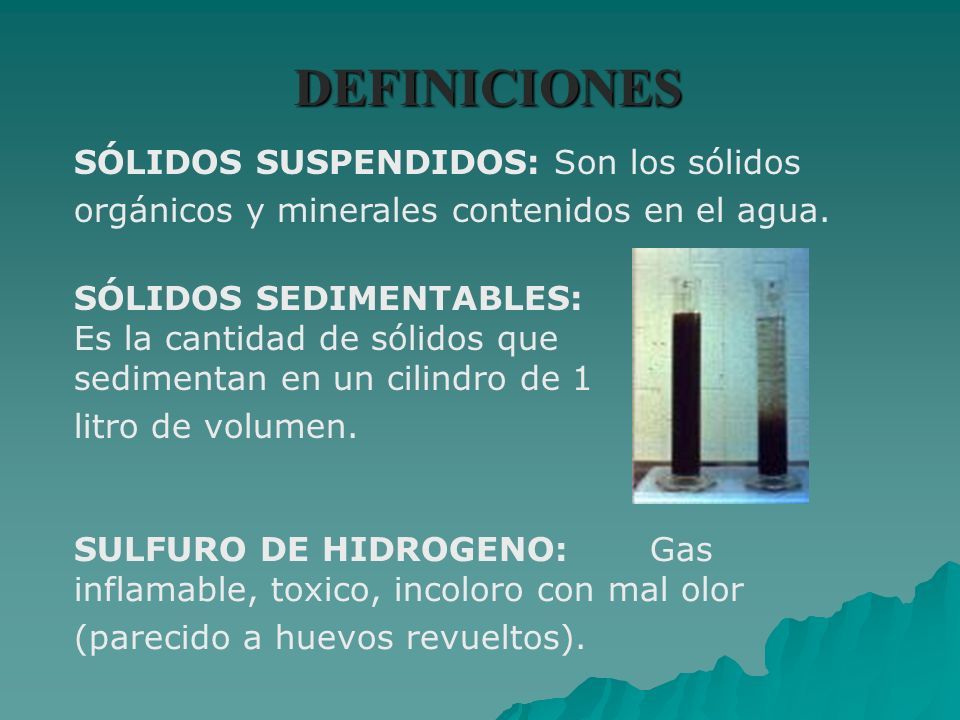

20 DEFINICIONES SÓLIDOS SUSPENDIDOS:Son los sólidos orgánicos y minerales contenidos en el agua. SÓLIDOS SEDIMENTABLES: Es la cantidad de sólidos que sedimentan en un cilindro de 1 litro de volumen. SULFURO DE HIDROGENO:Gas inflamable, toxico, incoloro con mal olor (parecido a huevos revueltos).

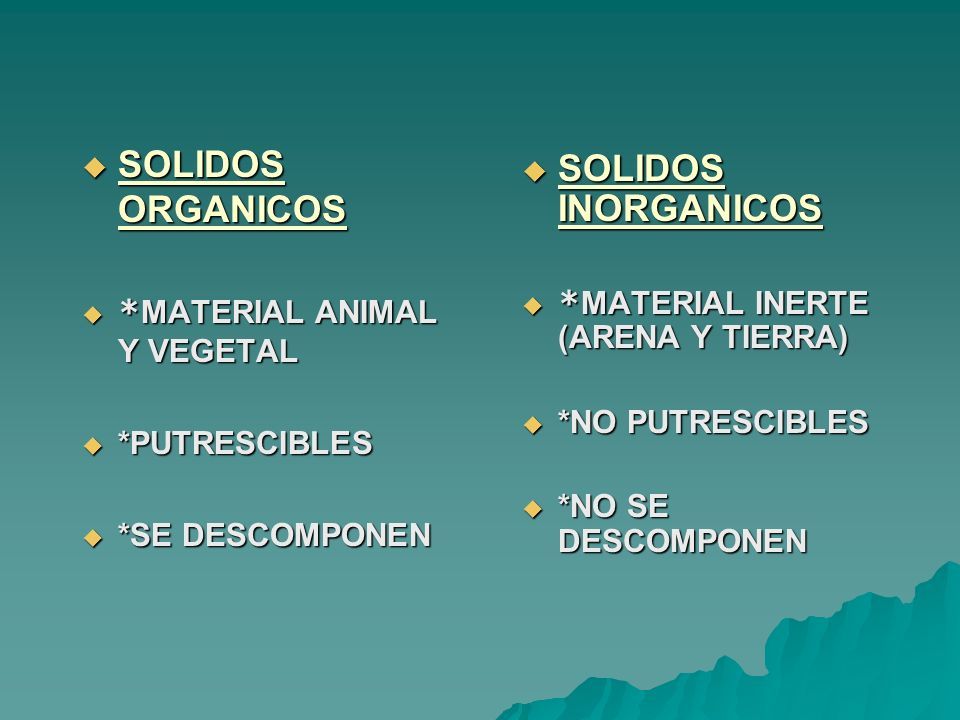

21  SOLIDOS ORGANICOS  * MATERIAL ANIMAL Y VEGETAL  *PUTRESCIBLES  *SE DESCOMPONEN  SOLIDOS INORGANICOS  * MATERIAL INERTE (ARENA Y TIERRA)  *NO PUTRESCIBLES  *NO SE DESCOMPONEN

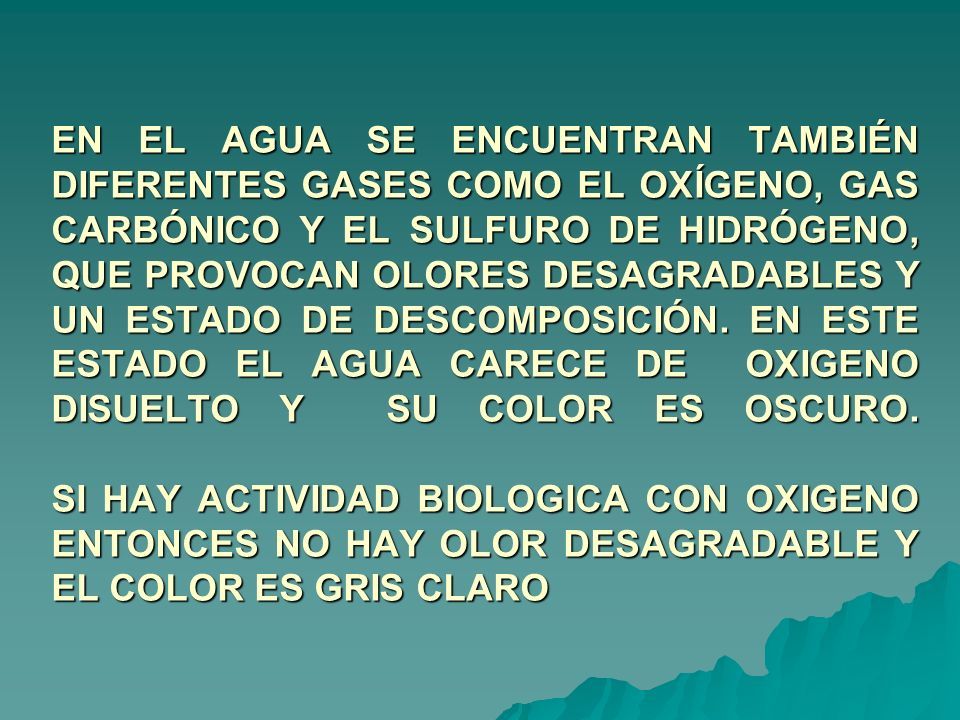

22 EN EL AGUA SE ENCUENTRAN TAMBIÉN DIFERENTES GASES COMO EL OXÍGENO, GAS CARBÓNICO Y EL SULFURO DE HIDRÓGENO, QUE PROVOCAN OLORES DESAGRADABLES Y UN ESTADO DE DESCOMPOSICIÓN. EN ESTE ESTADO EL AGUA CARECE DE OXIGENO DISUELTO Y SU COLOR ES OSCURO. SI HAY ACTIVIDAD BIOLOGICA CON OXIGENO ENTONCES NO HAY OLOR DESAGRADABLE Y EL COLOR ES GRIS CLARO

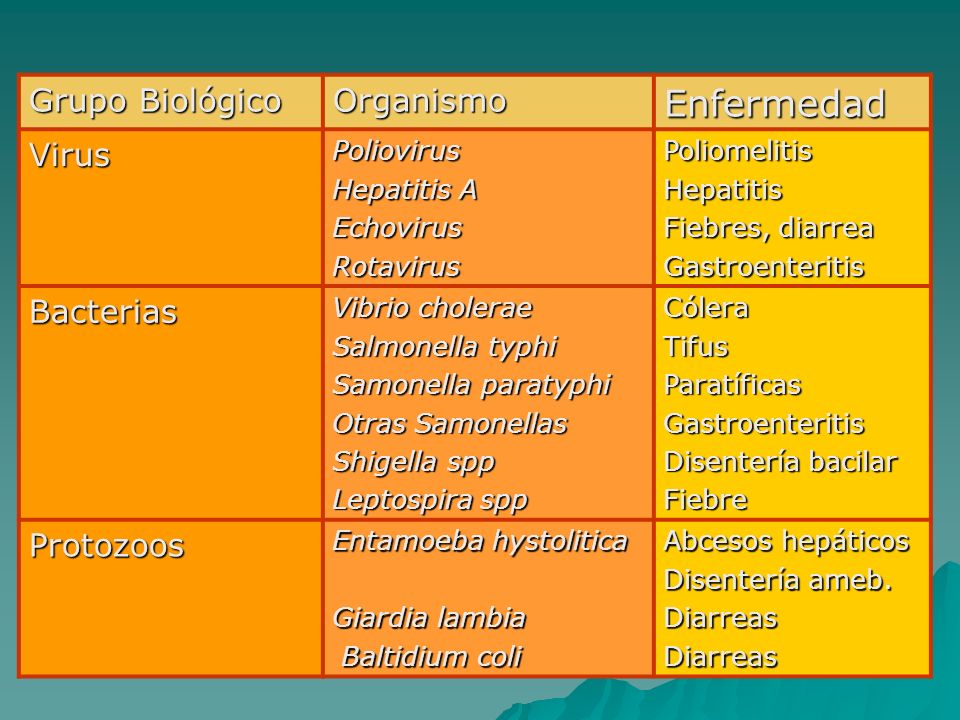

23 Grupo Biológico OrganismoEnfermedad VirusPoliovirus Hepatitis A EchovirusRotavirusPoliomelitisHepatitis Fiebres, diarrea Gastroenteritis Bacterias Vibrio cholerae Salmonella typhi Samonella paratyphi Otras Samonellas Shigella spp Leptospira spp CóleraTifusParatíficasGastroenteritis Disentería bacilar Fiebre Protozoos Entamoeba hystolitica Giardia lambia Baltidium coli Baltidium coli Abcesos hepáticos Disentería ameb. DiarreasDiarreas

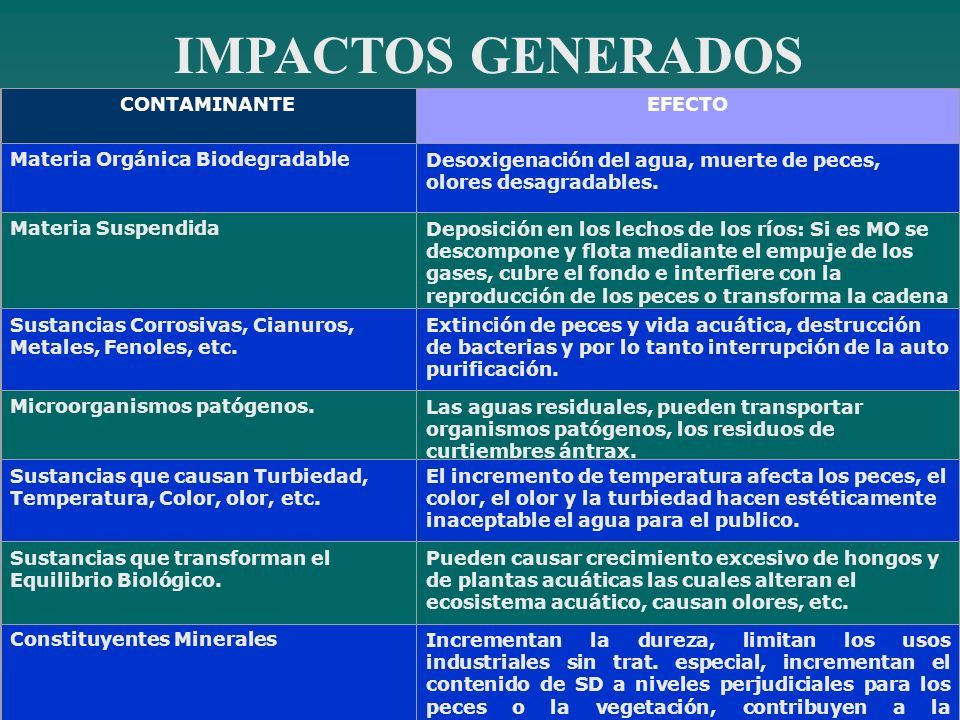

24 IMPACTOS GENERADOS CONTAMINANTEEFECTO Materia Orgánica BiodegradableDesoxigenación del agua, muerte de peces, olores desagradables. Materia SuspendidaDeposición en los lechos de los ríos: Si es MO se descompone y flota mediante el empuje de los gases, cubre el fondo e interfiere con la reproducción de los peces o transforma la cadena alimenticia. Sustancias Corrosivas, Cianuros, Metales, Fenoles, etc. Extinción de peces y vida acuática, destrucción de bacterias y por lo tanto interrupción de la auto purificación. Microorganismos patógenos.Las aguas residuales, pueden transportar organismos patógenos, los residuos de curtiembres ántrax. Sustancias que causan Turbiedad, Temperatura, Color, olor, etc. El incremento de temperatura afecta los peces, el color, el olor y la turbiedad hacen estéticamente inaceptable el agua para el publico. Sustancias que transforman el Equilibrio Biológico. Pueden causar crecimiento excesivo de hongos y de plantas acuáticas las cuales alteran el ecosistema acuático, causan olores, etc. Constituyentes MineralesIncrementan la dureza, limitan los usos industriales sin trat. especial, incrementan el contenido de SD a niveles perjudiciales para los peces o la vegetación, contribuyen a la eutroficación del agua.

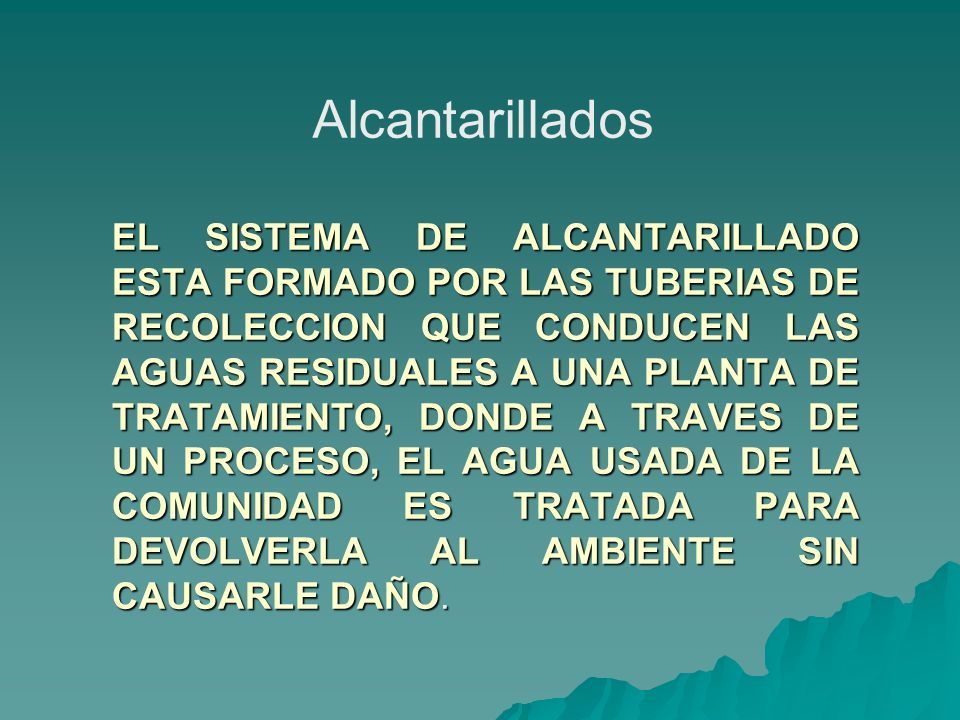

25 EL SISTEMA DE ALCANTARILLADO ESTA FORMADO POR LAS TUBERIAS DE RECOLECCION QUE CONDUCEN LAS AGUAS RESIDUALES A UNA PLANTA DE TRATAMIENTO, DONDE A TRAVES DE UN PROCESO, EL AGUA USADA DE LA COMUNIDAD ES TRATADA PARA DEVOLVERLA AL AMBIENTE SIN CAUSARLE DAÑO. Alcantarillados

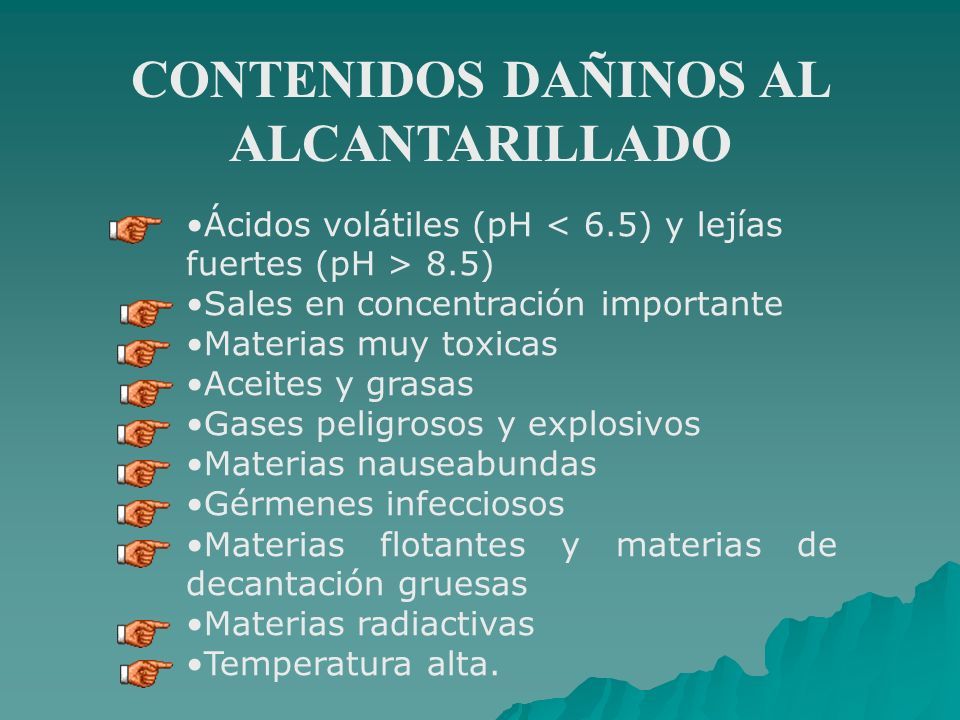

26 CONTENIDOS DAÑINOS AL ALCANTARILLADO Ácidos volátiles (pH 8.5) Sales en concentración importante Materias muy toxicas Aceites y grasas Gases peligrosos y explosivos Materias nauseabundas Gérmenes infecciosos Materias flotantes y materias de decantación gruesas Materias radiactivas Temperatura alta.

27 PROCESO DE TRATAMIENTO El propósito de las plantas de tratamiento de aguas residuales es imitar el proceso natural de autopurificación de las aguas. Removiendo, la mayor parte de los SS (tratamiento primario), la DBO (tratamiento secundario), patógenos y menos de la mitad del nitrógeno y fósforo (tratamiento terciario).

28 PROCESOS DE TRATAMIENTO Los contaminantes contenidos en el agua residual pueden eliminarse mediante procesos físicos, químicos y biológicos. FISICAS Utilizan la fuerzas físicas (gravedad). Ejemplos: Desbaste, floculación, sedimentación, filtración, flotación, etc. QUIMICAS Adición de productos químicos. Ejemplos: Precipitación química, adsorción, desinfección, coagulación, etc. BIOLOGICAS Actividad biológica. Ejemplo: Lodos activados, digestión, biofiltración, etc.

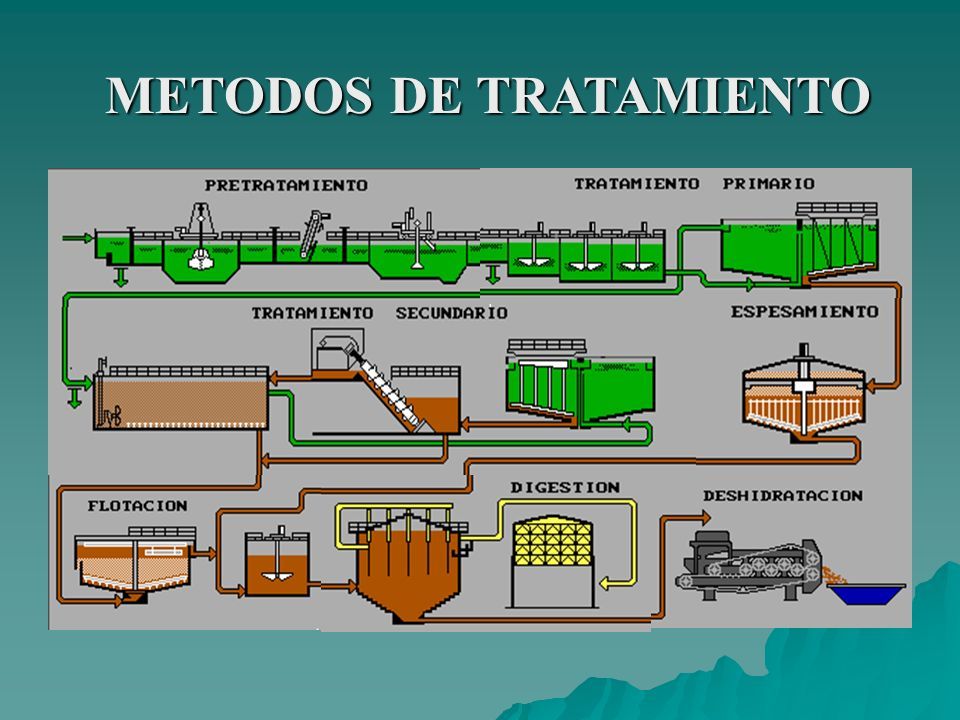

29 METODOS DE TRATAMIENTO

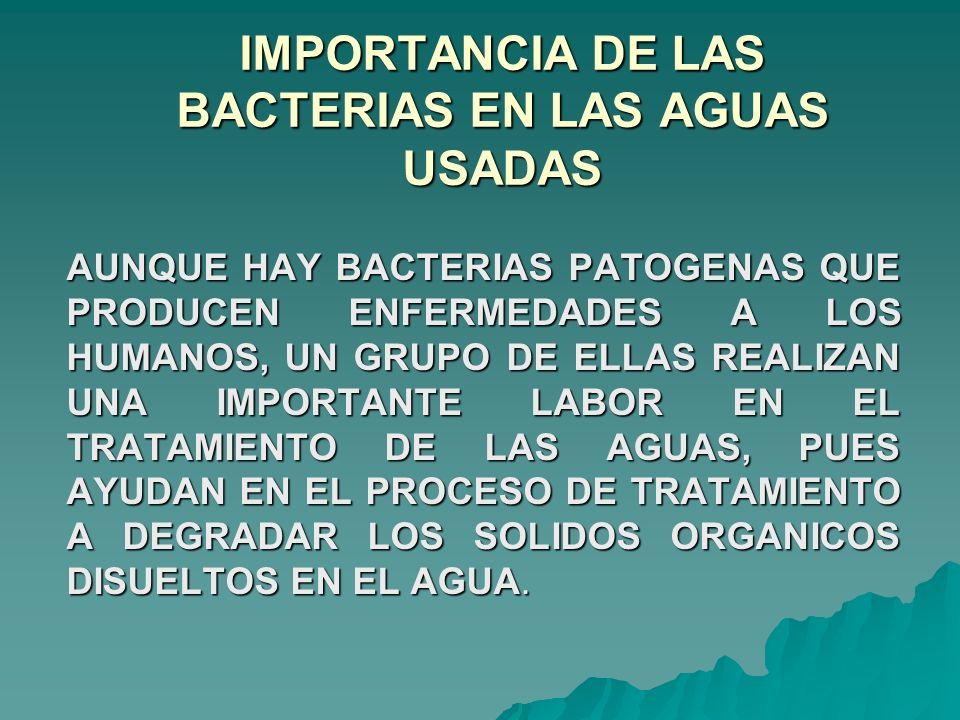

30 IMPORTANCIA DE LAS BACTERIAS EN LAS AGUAS USADAS AUNQUE HAY BACTERIAS PATOGENAS QUE PRODUCEN ENFERMEDADES A LOS HUMANOS, UN GRUPO DE ELLAS REALIZAN UNA IMPORTANTE LABOR EN EL TRATAMIENTO DE LAS AGUAS, PUES AYUDAN EN EL PROCESO DE TRATAMIENTO A DEGRADAR LOS SOLIDOS ORGANICOS DISUELTOS EN EL AGUA.

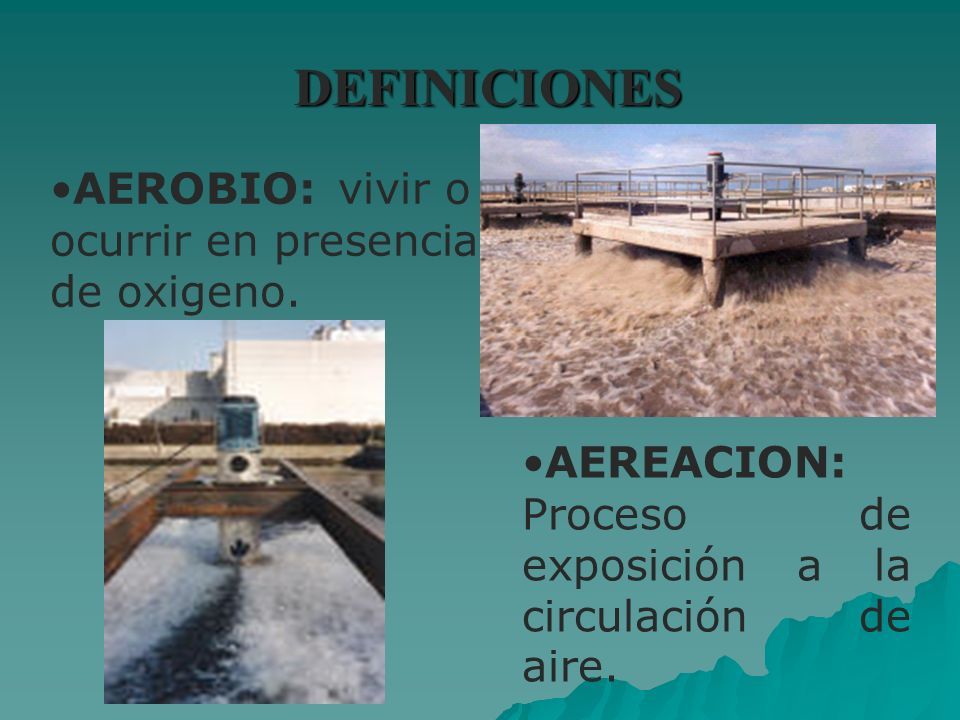

31 DEFINICIONES AEREACION: Proceso de exposición a la circulación de aire. AEROBIO:vivir o ocurrir en presencia de oxigeno.

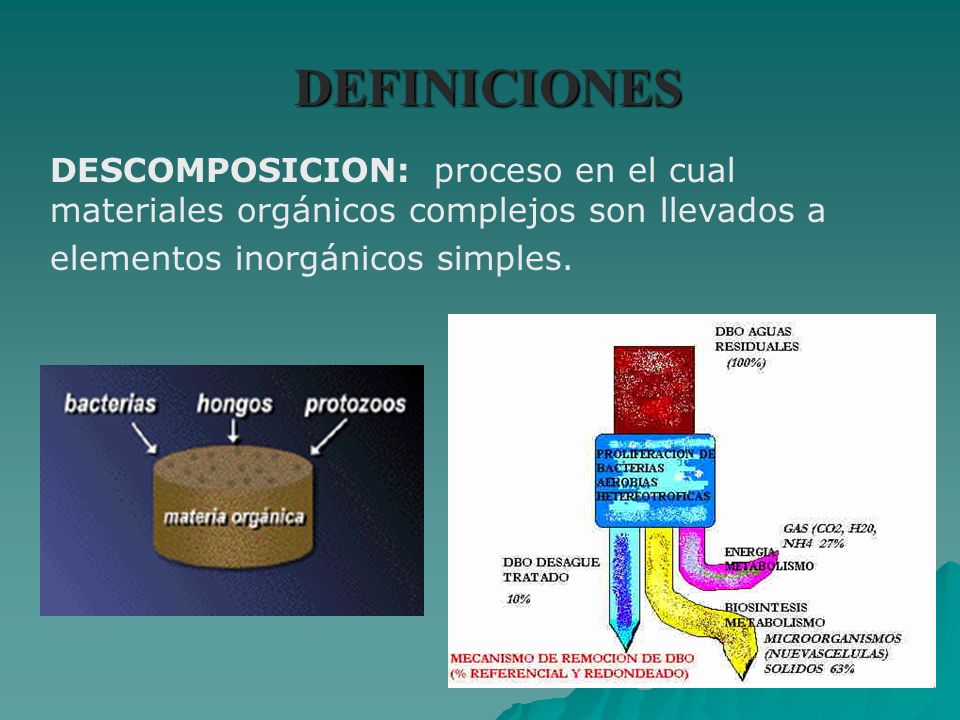

32 DEFINICIONES DESCOMPOSICION:proceso en el cual materiales orgánicos complejos son llevados a elementos inorgánicos simples.

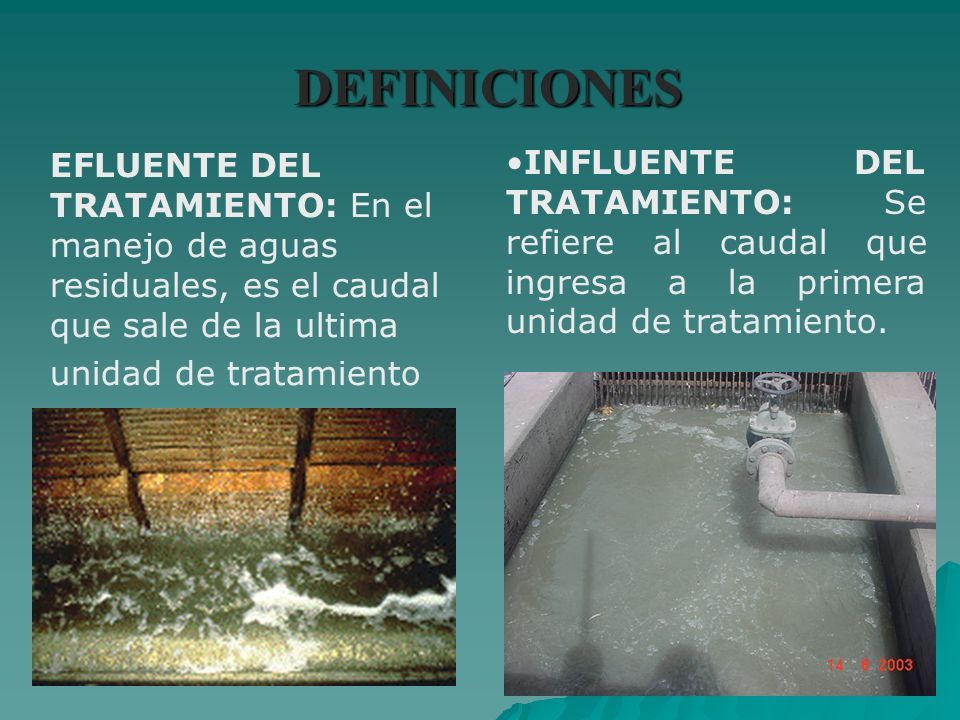

33 DEFINICIONES EFLUENTE DEL TRATAMIENTO: En el manejo de aguas residuales, es el caudal que sale de la ultima unidad de tratamiento INFLUENTE DEL TRATAMIENTO: Se refiere al caudal que ingresa a la primera unidad de tratamiento.

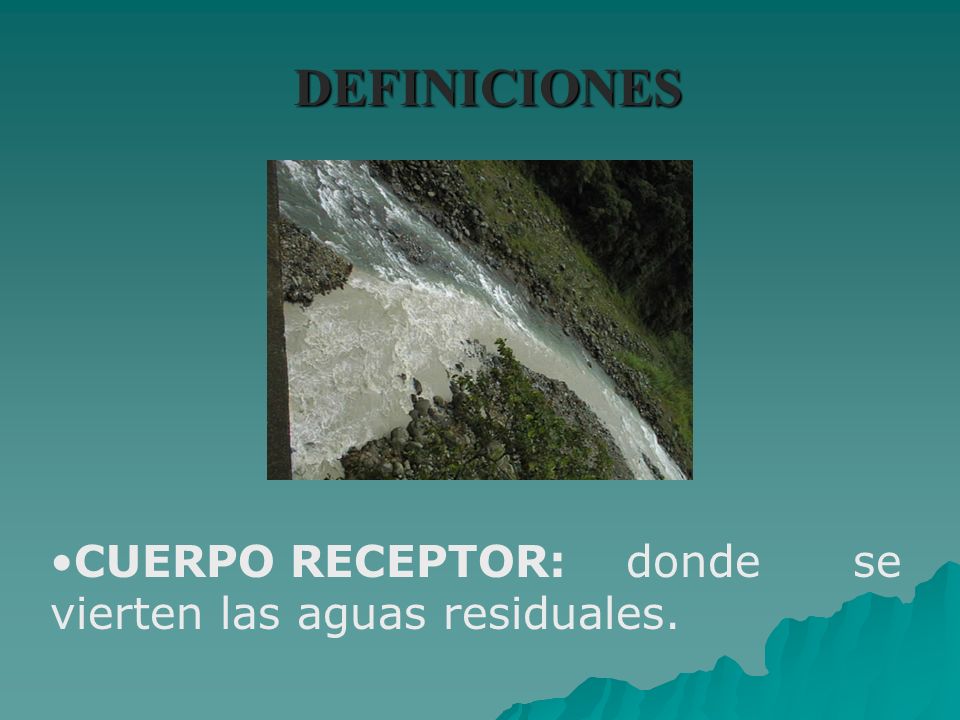

34 DEFINICIONES CUERPO RECEPTOR:donde se vierten las aguas residuales.

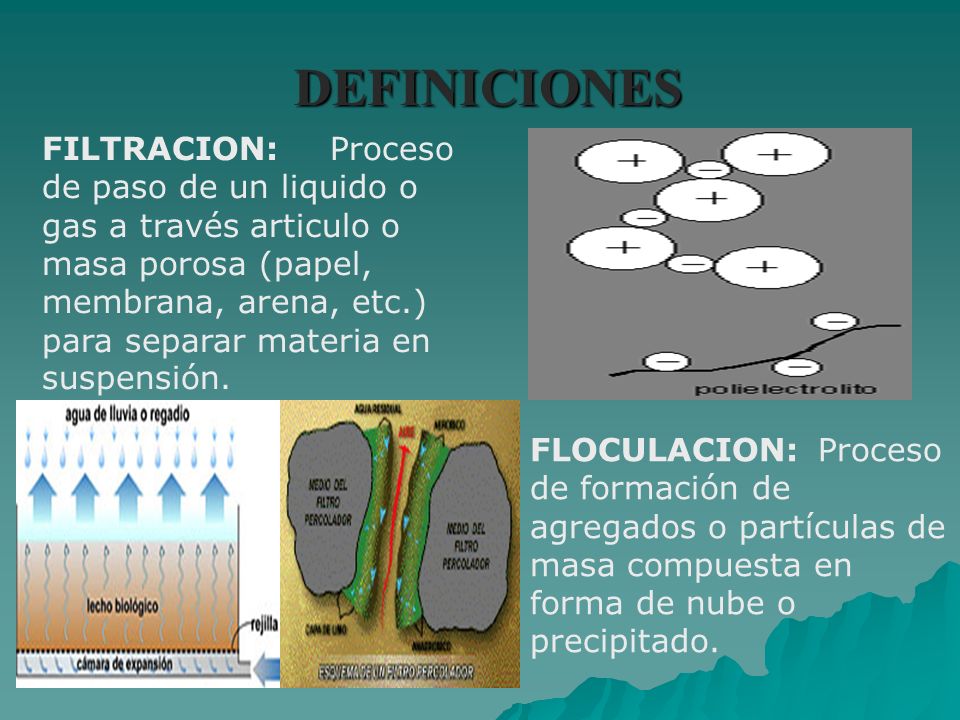

35 DEFINICIONES FILTRACION:Proceso de paso de un liquido o gas a través articulo o masa porosa (papel, membrana, arena, etc.) para separar materia en suspensión. FLOCULACION:Proceso de formación de agregados o partículas de masa compuesta en forma de nube o precipitado.

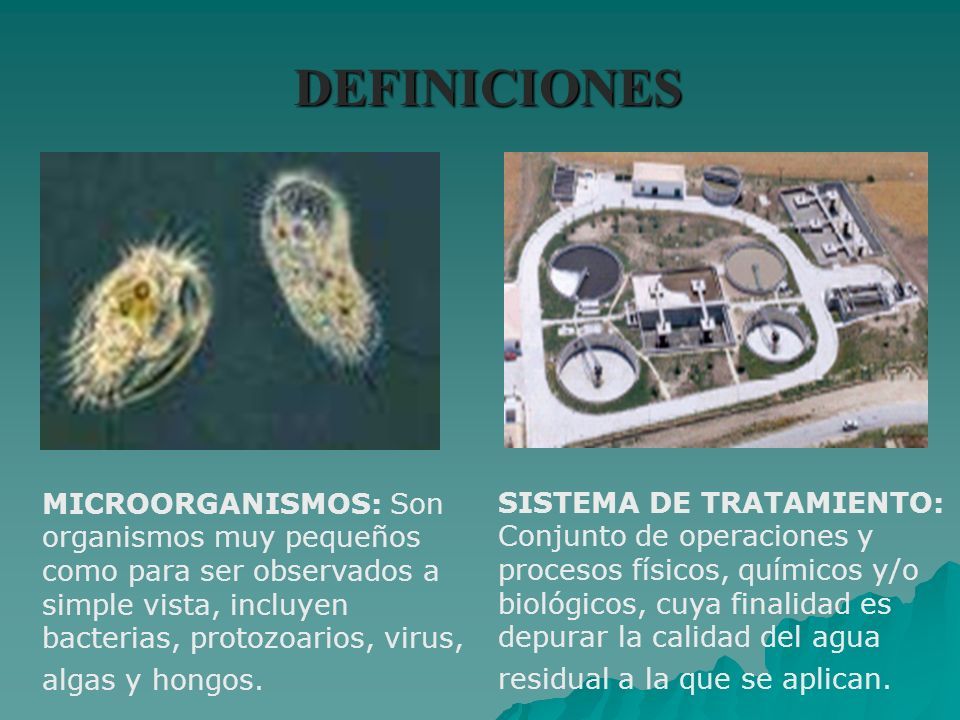

36 DEFINICIONES MICROORGANISMOS: Son organismos muy pequeños como para ser observados a simple vista, incluyen bacterias, protozoarios, virus, algas y hongos. SISTEMA DE TRATAMIENTO: Conjunto de operaciones y procesos físicos, químicos y/o biológicos, cuya finalidad es depurar la calidad del agua residual a la que se aplican.
